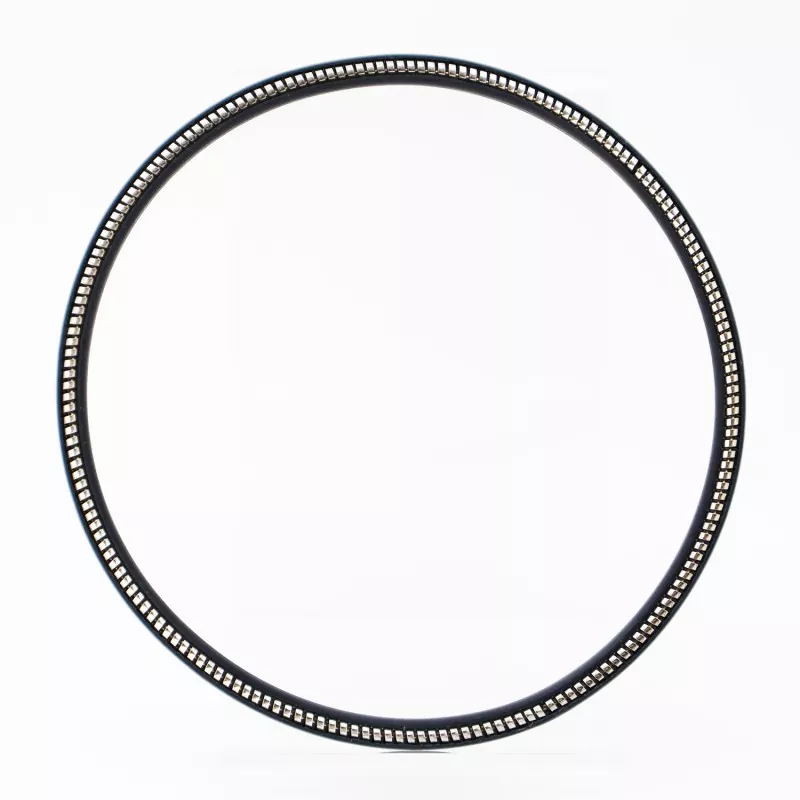

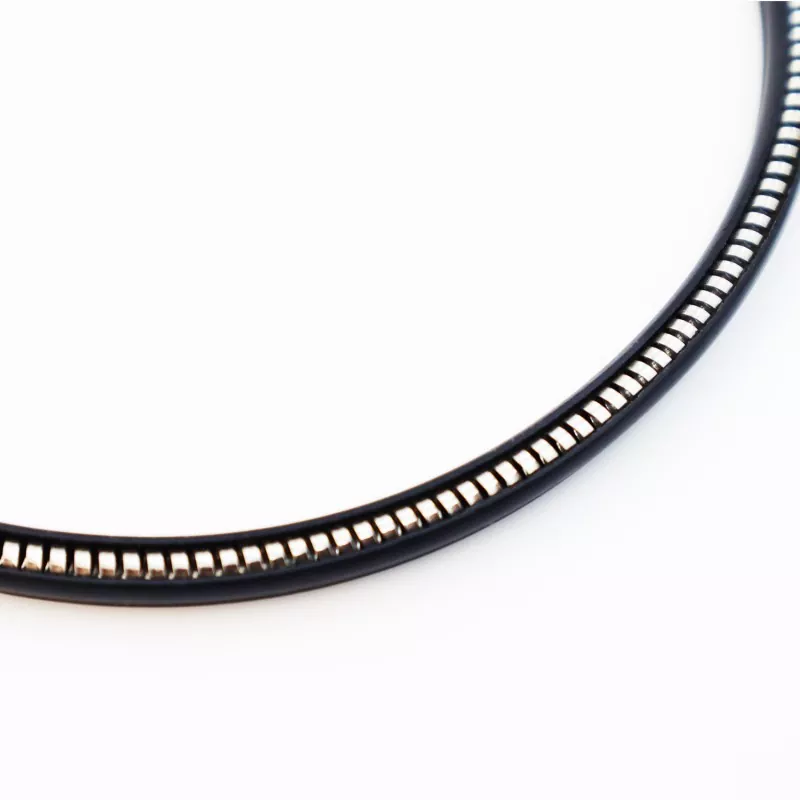

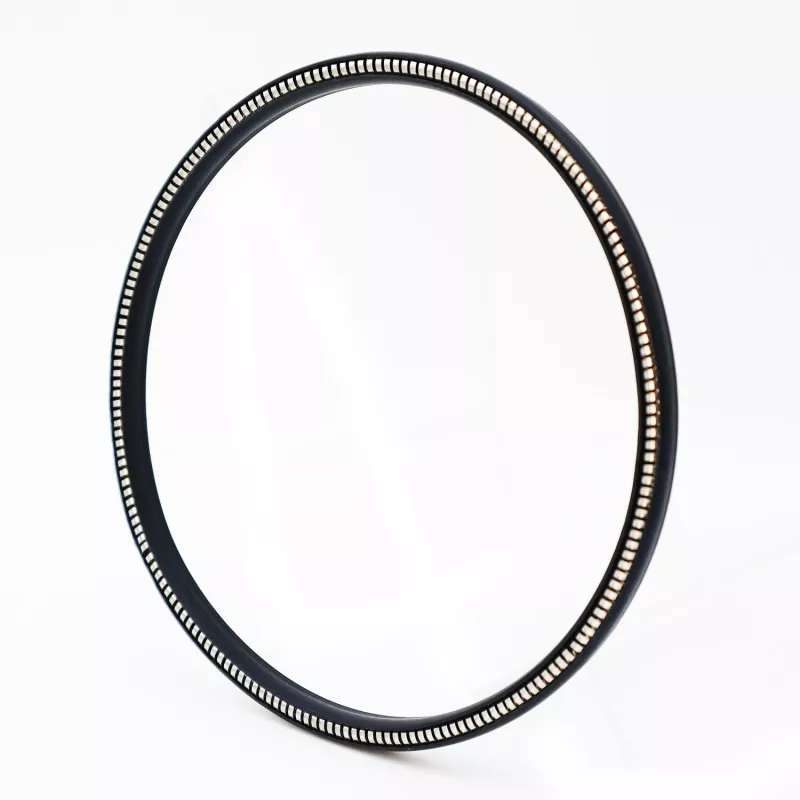

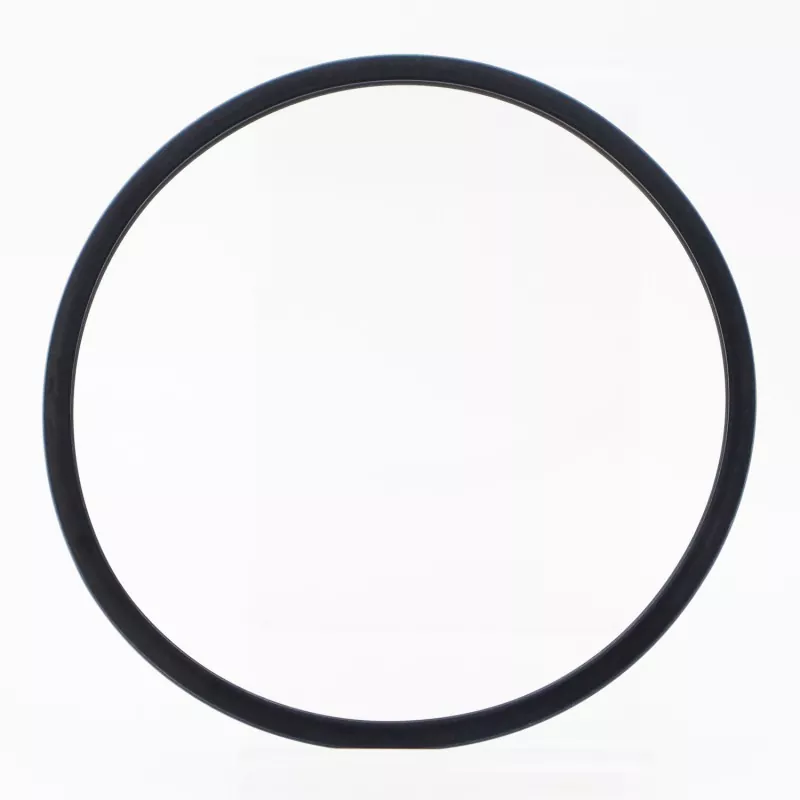

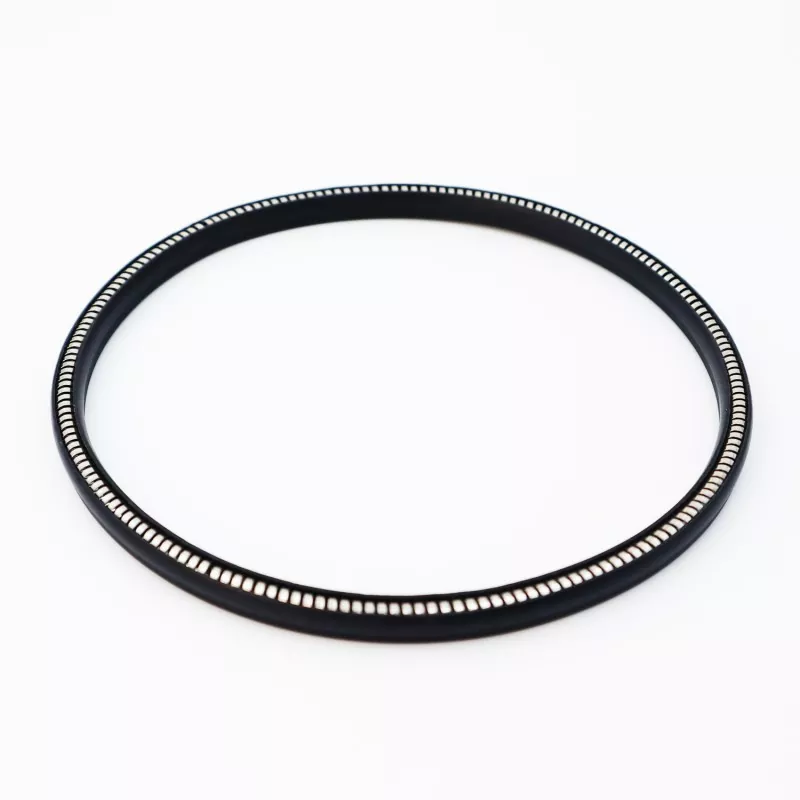

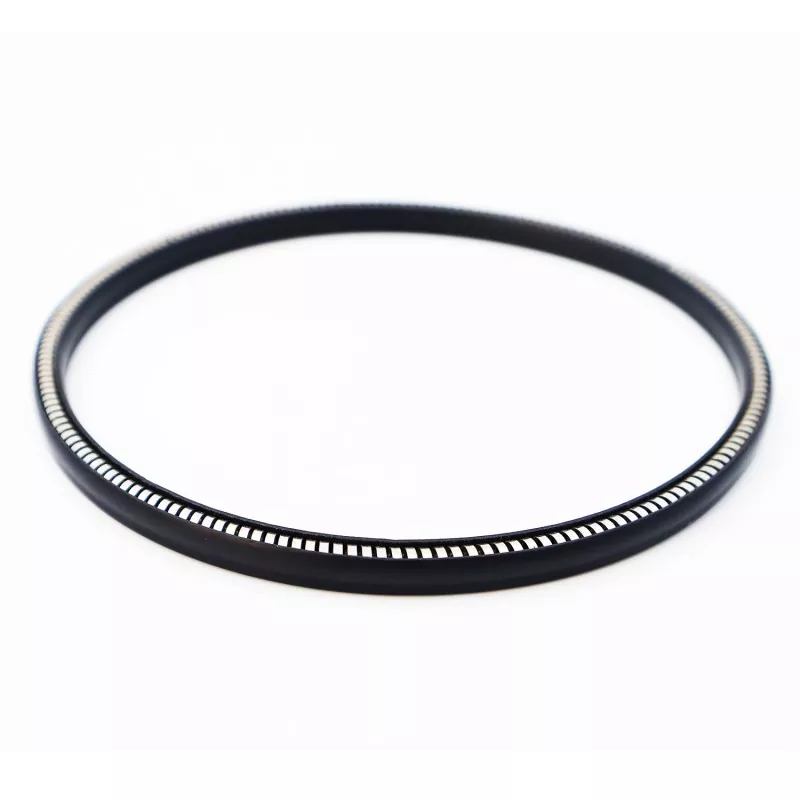

Το Ruichen FS-B Enhanced Spring-Energized Seal διαθέτει βελτιώσεις απόδοσης σε σχέση με τον τυπικό συμμετρικό σχεδιασμό και αναπτύχθηκε ειδικά για εφαρμογές που περιλαμβάνουν μέτριες πιέσεις και ήπιες λειτουργικές διακυμάνσεις. Αυτό το μοντέλο βελτιστοποιεί την αντιστοίχιση μεταξύ του προφίλ χείλους στεγανοποίησης και του συστήματος ελατηρίου, βελτιώνοντας έτσι τη σταθερότητα στεγανοποίησης υπό δυναμικές συνθήκες λειτουργίας.
Οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα.
|
Πίεση (MPa) |
Ταχύτητα (m/s) |
Θερμοκρασία °C |
Μέσα ενημέρωσης |
|
|
<40: Χρησιμοποιήστε πλάτος αυλάκωσης L >40 MPa: Χρησιμοποιήστε πλάτος αυλάκωσης L1 |
<10 |
BO/DO -35~+250 |
Αλλος -200~+250 |
Όλα τα υγρά, τα χημικά και τα αέρια |
Βασικό χαρακτηριστικό αυτού του μοντέλου είναι η ενισχυμένη αντοχή του στις διακυμάνσεις της πίεσης, με εύρος πίεσης λειτουργίας έως και 40 MPa. Ο βελτιωμένος σχεδιασμός του στεγανοποιητικού χείλους του προσφέρει ανώτερη συμβατότητα μέσων, επιτρέποντάς του να χειρίζεται μια ευρύτερη σειρά χημικών μέσων, συμπεριλαμβανομένων ορισμένων εξαιρετικά επιθετικών βιομηχανικών υγρών. Λειτουργεί σε εύρος θερμοκρασιών από -60°C έως 220°C, ικανοποιώντας τις απαιτήσεις των περισσότερων βιομηχανικών περιβαλλόντων.
Το σφράγισμα Ruichen FS-B με ελατήριο διατηρεί εξαιρετική συμβατότητα με μια ευρεία γκάμα μέσων, ενώ παρέχει πιο σταθερά χαρακτηριστικά τριβής και μεγαλύτερη διάρκεια ζωής σε παλινδρομικές εφαρμογές. Είτε πρόκειται για υδραυλικούς κυλίνδρους σε μηχανήματα κατασκευής, βιομηχανικές αντλίες ή χημικές βαλβίδες, το Ruichen FS-B προσφέρει ανώτερη, μακροχρόνια απόδοση στεγανοποίησης.
Όλες οι διαστάσεις εντός των καθορισμένων ορίων είναι διαθέσιμες.
Σημείωση: Εάν οι απαιτούμενες προδιαγραφές δεν αναφέρονται εδώ, επικοινωνήστε μαζί μας. μπορούμε να προμηθεύσουμε προϊόντα με διάμετρο έως 1600mm.
|

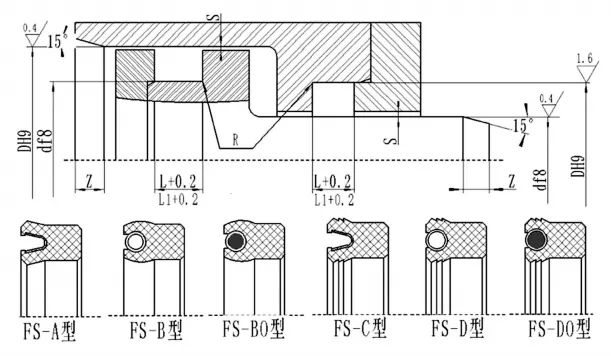

d |
D |
L+0,2 |
L1+0,2 (Ισχύει για πιέσεις >40 MPa) |
Ακτινική απόσταση Smax |
Μήκος λοξοτομής Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Τεχνικά Χαρακτηριστικά: Κατάλληλο για συνθήκες λειτουργίας που περιλαμβάνουν υψηλές και κυμαινόμενες πιέσεις. συνιστάται για εξοπλισμό με συγκεκριμένες απαιτήσεις σχετικά με τη διάρκεια ζωής της τσιμούχας.
