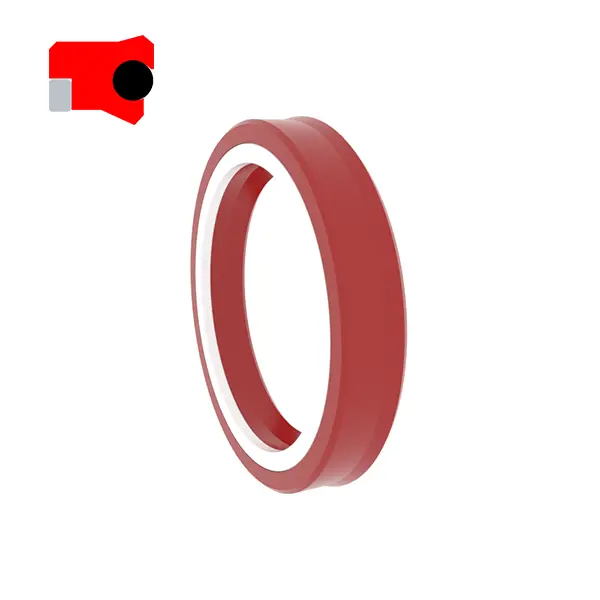

Η σειρά RCS, μέσω του επαγγελματικού σχεδιασμού και της τεχνικής παραγωγής, ανταποκρίνεται στις διαφορετικές ανάγκες των σφραγίδων στροφής του εμβόλου, παρέχοντας ακριβείς λύσεις από γενικά σενάρια σε ακραίες συνθήκες εργασίας.
Από την άποψη του διαρθρωτικού σχεδιασμού, τα βασικά μοντέλα επικεντρώνονται στη σταθερότητα και την ευκολία χρήσης: το RCS101/103 ενισχύει τη σταθερότητα της ενσωμάτωσης μέσω των προ-συρραφών-δακτυλίων ή των βοηθητικών χείλη, ειδικά για μικρά εγκεφαλικά επεισόδια. Το RCS102/104R/117R υποστηρίζει υψηλότερες πιέσεις βελτιστοποιώντας τη συμβατότητα υλικού και αυλάκωσης (όπως το RCS102R για τα τυποποιημένα σενάρια υψηλής πίεσης αυλάκων). Για τα πνευματικά συστήματα, το RCS105/205 υιοθετεί ένα ειδικό σχεδιασμό για τη διατήρηση της φιλμ λιπαντικών πετρελαίου και την προσαρμογή σε περιβάλλοντα λίπανσης/μη λουλουδιών.
Οι σφραγίδες Ruichen επικεντρώνονται επίσης στη υλική και λειτουργική καινοτομία. Τα μοντέλα όπως το RCS118/119/124-129 χρησιμοποιούν πολυτετραφθοροαιαιθυλένιο (PTFE) ή πολυουρεθάνη ως κύριο σώμα, σε συνδυασμό με τα ελατήρια Mander ή τους δακτυλίους για να εξισορροπήσουν την πίεση, να επιτευχθούν χαμηλής τριβής, η φθορά κατά των ξηρών και η αντοχή στη διάβρωση, η ικανοποίηση της καθαριότητας και της υψηλής αντοχής στη θερμοκρασία των απαιτήσεων χημικών και των τροφίμων. Το RCS129 μπορεί να σχηματίσει ένα σύστημα σφράγισης με RCS101, το οποίο είναι κατάλληλο για μηχανήματα πεζοπορίας και βαρύ υδραυλικό εξοπλισμό. Το RCS126-128 βελτιστοποιεί τη σφράγιση χαμηλής πίεσης μέσω ασύμμετρου σχεδιασμού V-Piece και είναι προσαρμοσμένη για τη φαρμακευτική και χημική βιομηχανία.
Για πολύπλοκες συνθήκες εργασίας, το RCS120/138 και άλλες σφραγίδες διπλής δράσης έχουν ενσωματωμένο σχεδιασμό δακτυλίου υποστήριξης, ο οποίος είναι ανθεκτικός στην υψηλή πίεση και την παραμόρφωση και προσαρμόζεται σε συμπαγείς αυλακώσεις. Το RCS131 είναι ένα υποκατάστατο δακτυλίου O, ο οποίος είναι ανθεκτικός στην εξώθηση και χημική αντίσταση, και έχει γίνει η προτιμώμενη επιλογή για τη βιομηχανία τροφίμων και φαρμακευτικής βιομηχανίας. Και το RCS116/216 μπορεί γρήγορα να επιδιορθώσει τους παλιούς κυλίνδρους μέσω της εγκατάστασης του Fixture για να μειώσει το κόστος διακοπής του χρόνου.
Η σειρά RCS βοηθά τους πελάτες να αντιμετωπίσουν υψηλή πίεση, υψηλή ταχύτητα, διαβρωτικά μέσα και ειδικές προκλήσεις της βιομηχανίας και να βελτιώσουν την αξιοπιστία και τη ζωή του εξοπλισμού.
Χαρακτηριστικά και εφαρμογές προϊόντος:
Οι σφραγίδες στροφής της ράβδου εμβόλου είναι κατάλληλες για υδραυλικούς κυλίνδρους και κυλίνδρους, μηχανικά οχήματα, γεωργικά μηχανήματα, γερανούς και θαλάσσιο υδραυλικό εξοπλισμό, μηχανήματα.
Χρησιμοποιείται σε βαριά βιομηχανικά μηχανήματα, πρέσες, χημική βιομηχανία, κυλίνδρους γρήγορου πετρελαίου και βιομηχανία τροφίμων μηχανημάτων τοποθέτησης, φαρμακευτική βιομηχανία.
Φόντα
Οι σφραγίδες στροφής της ράβδου εμβόλου είναι ενσωματωμένες στο αυλάκι σταθερά, με ευρεία κλίμακα θερμοκρασίας, εξαιρετική στατική και δυναμική απόδοση σφράγισης και ισχυρή ικανότητα ανάκτησης υπολειμμάτων υπό δυναμικές συνθήκες. Χαμηλή τριβή, χωρίς ανθεκτικότητα, υψηλή αντοχή στη φθορά, χαμηλές στατικές και τιμές τριβής, μόνο καλή απόδοση κατά της εξώθησης, καλή θερμική αγωγιμότητα και ευρύ φάσμα θερμοκρασιών.
Κατάλληλο για παλιές ράβδους εμβόλου, ανοιχτό τύπο εύκολο στην εγκατάσταση.

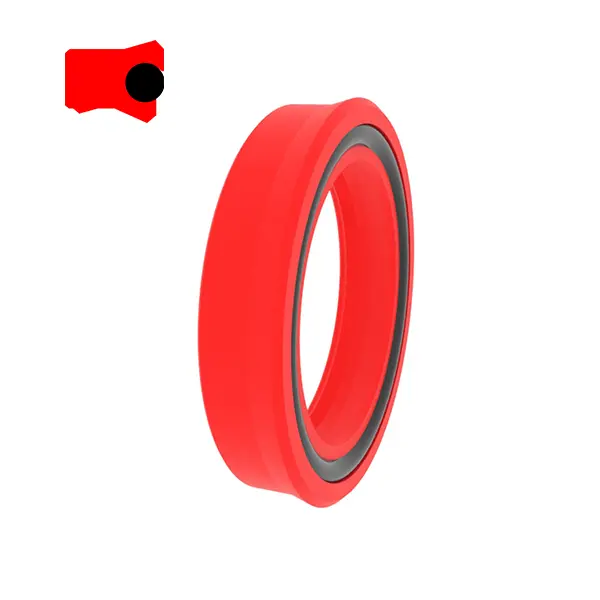

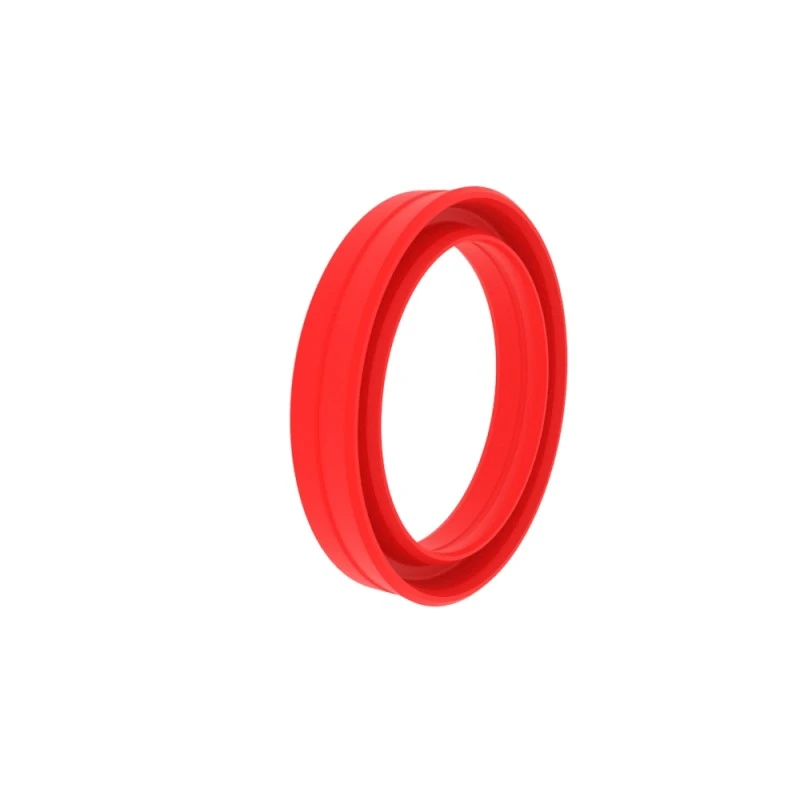

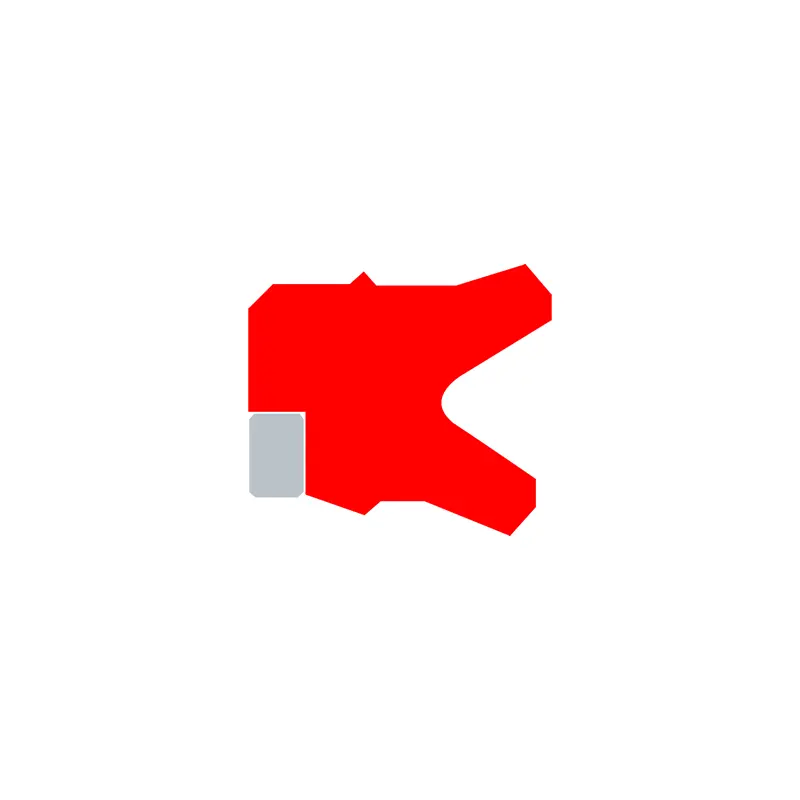

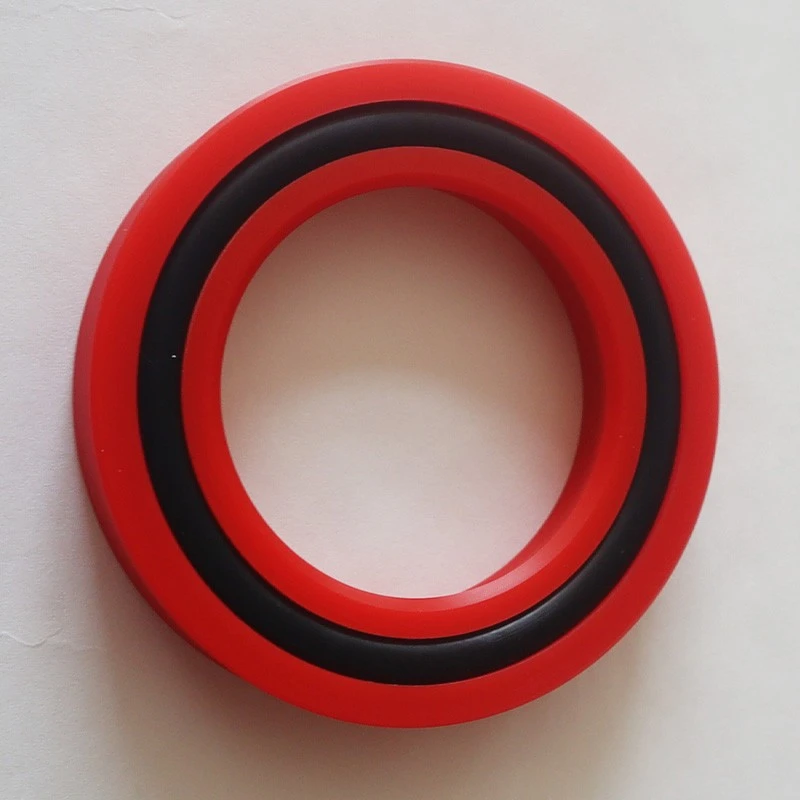

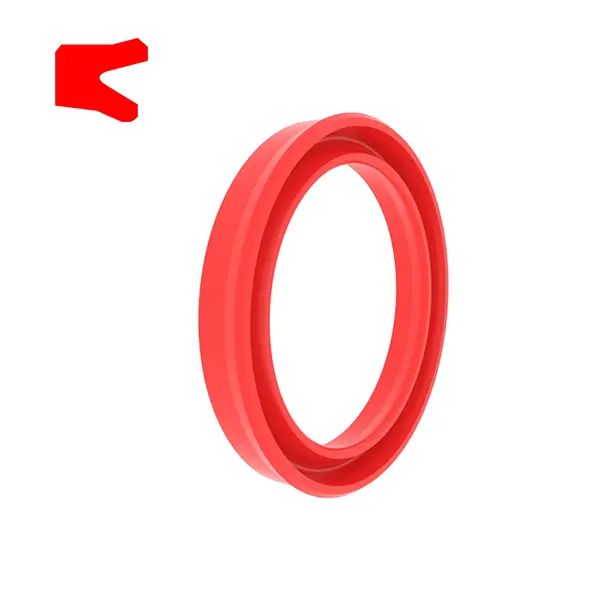

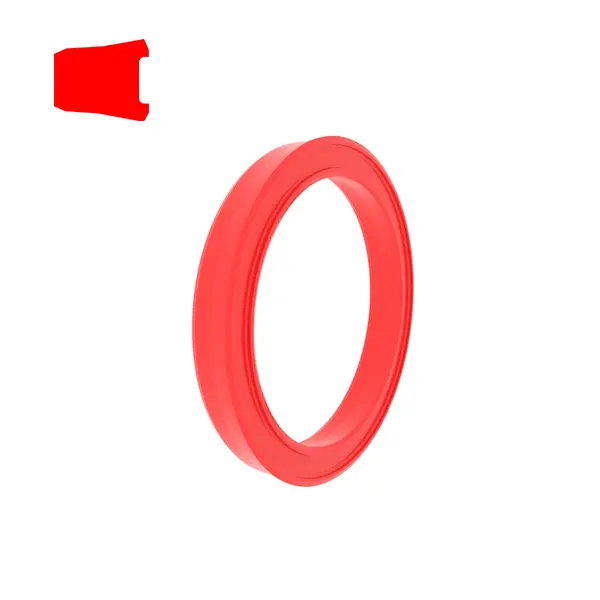

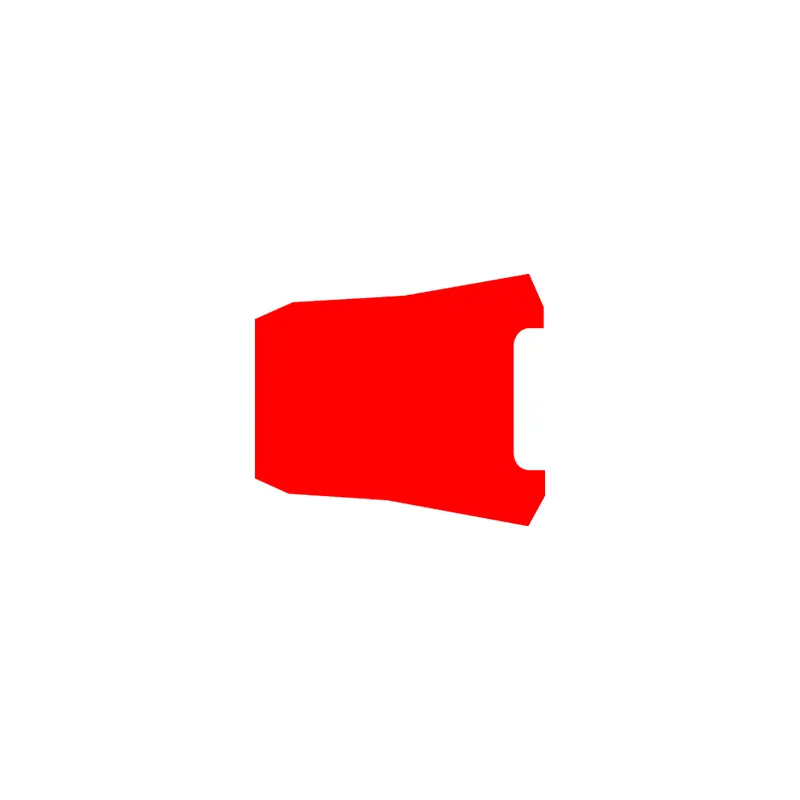

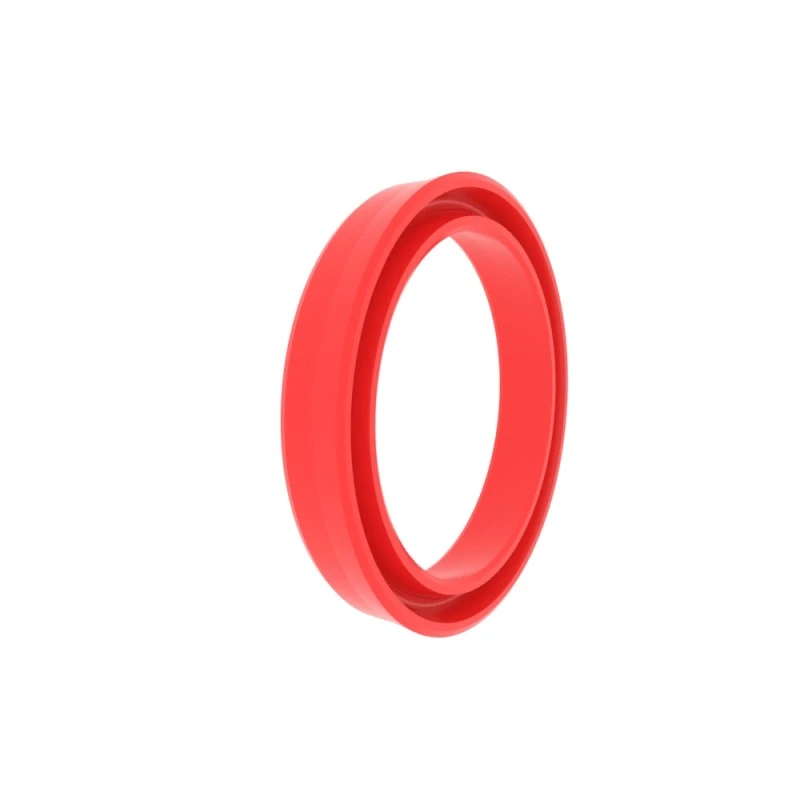

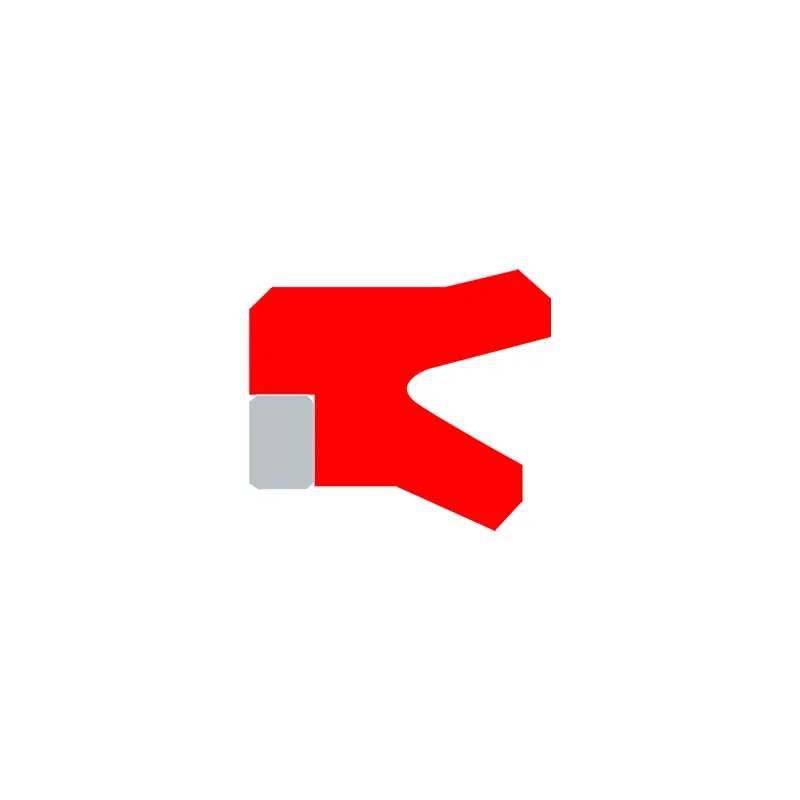

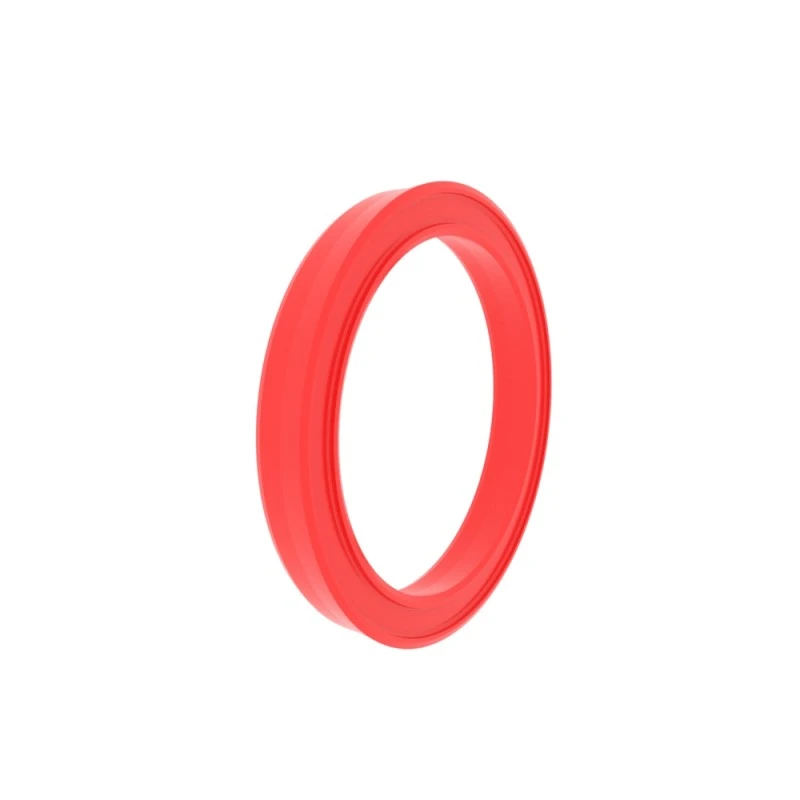

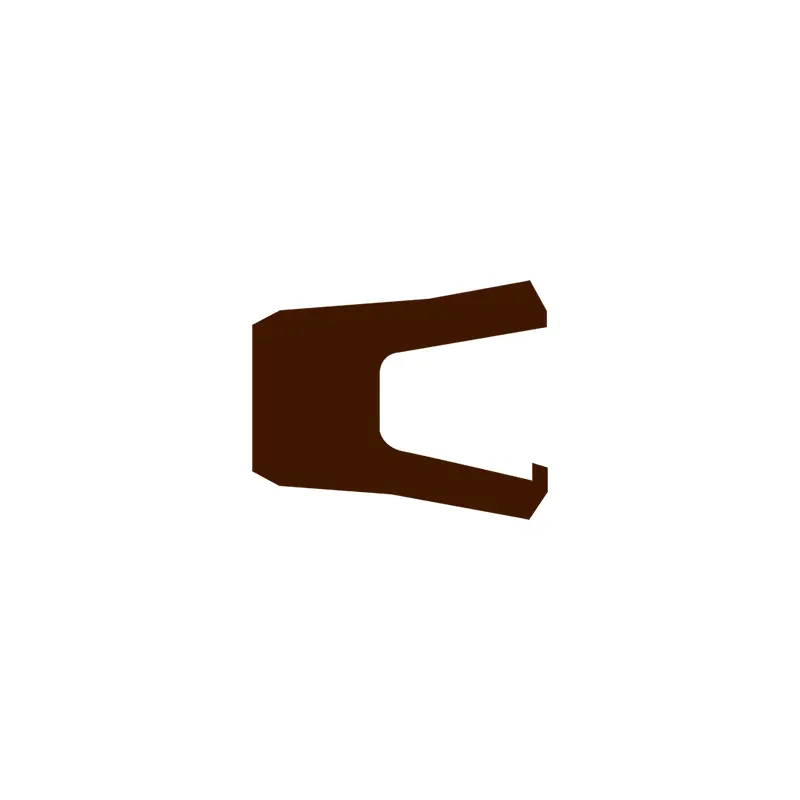

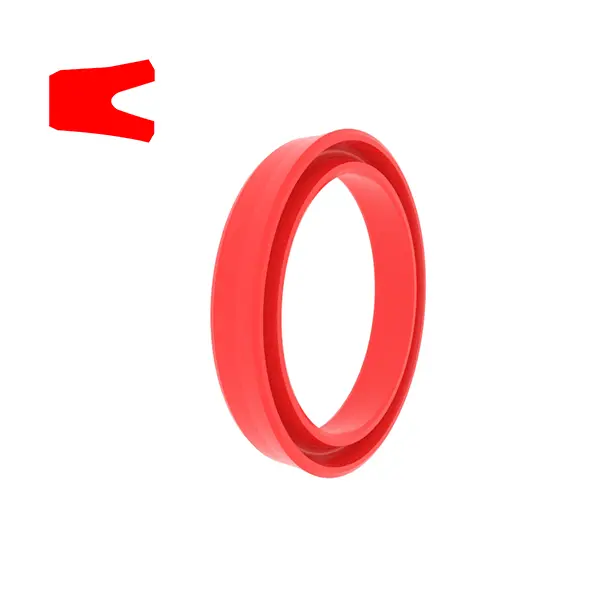

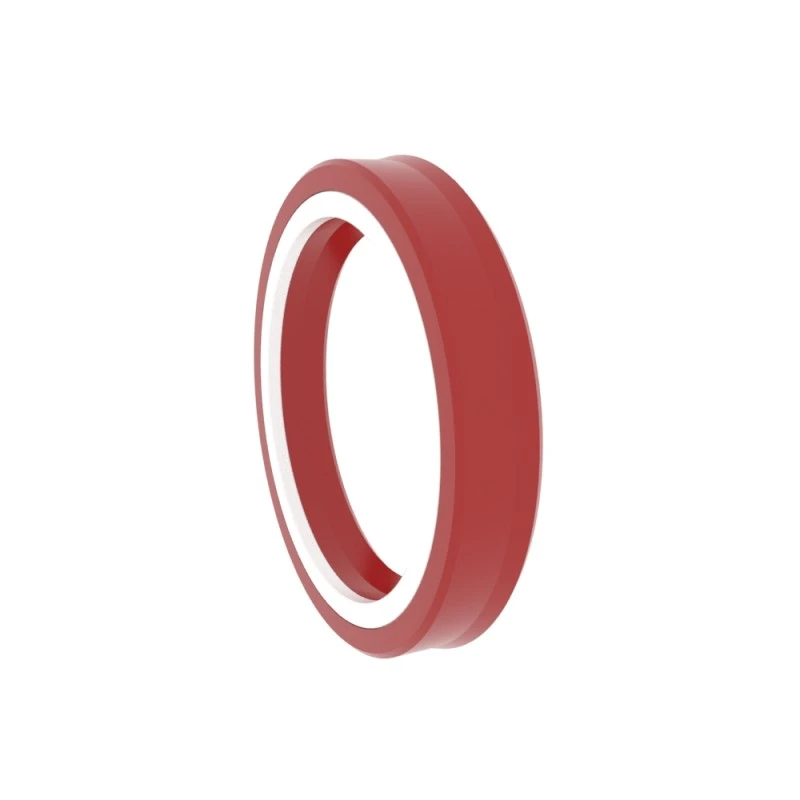

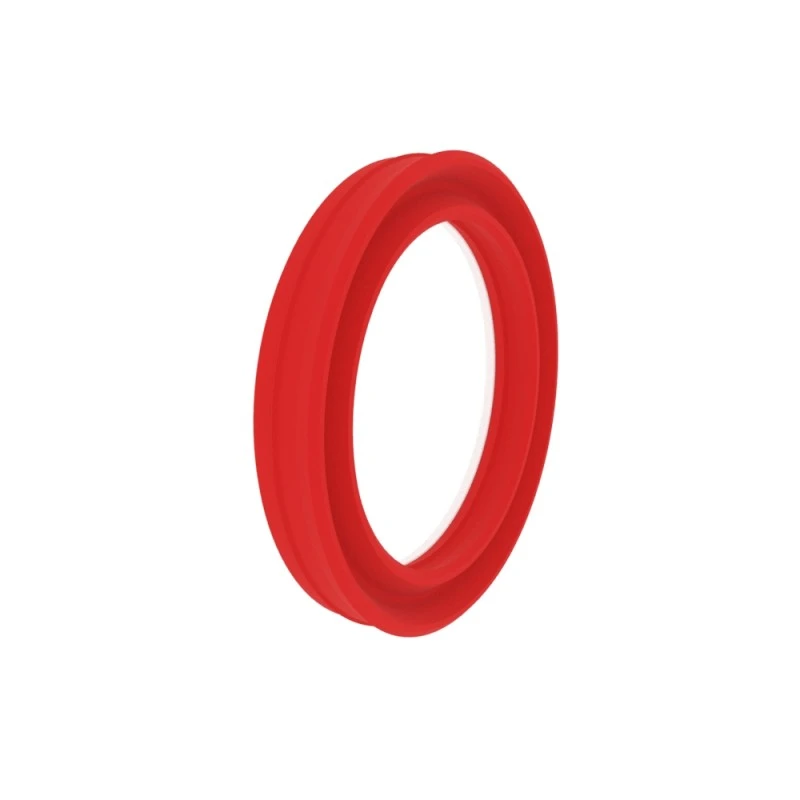

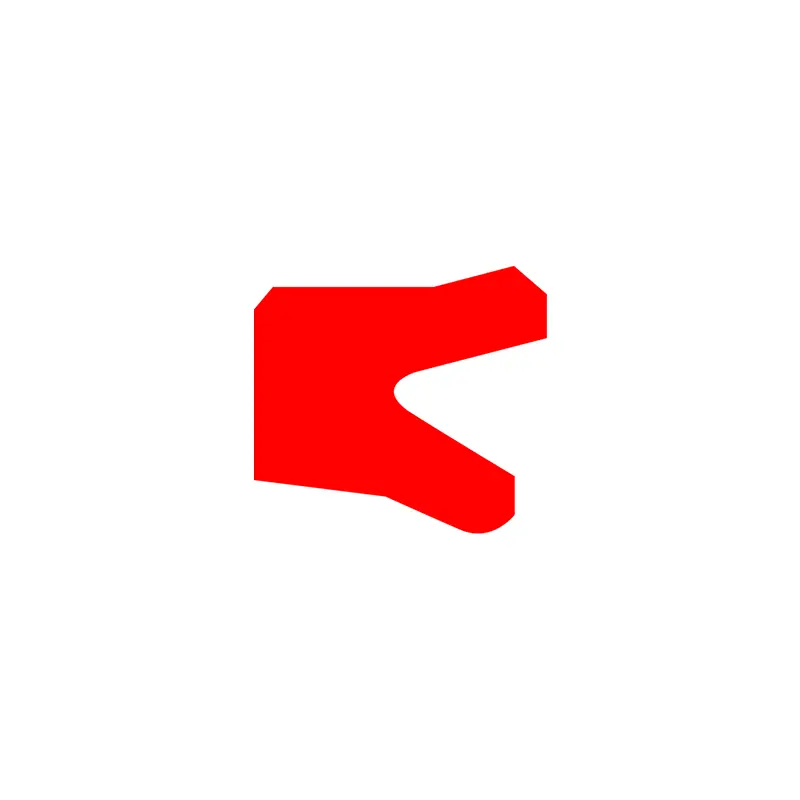

RCS101

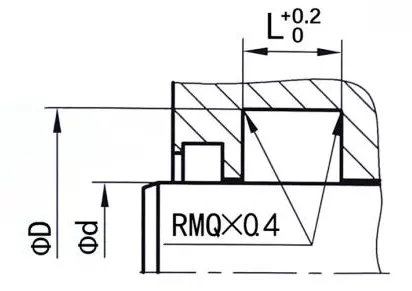

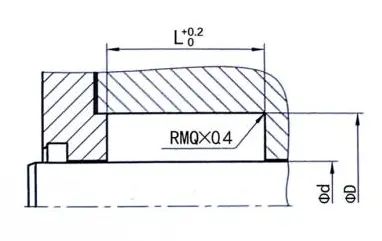

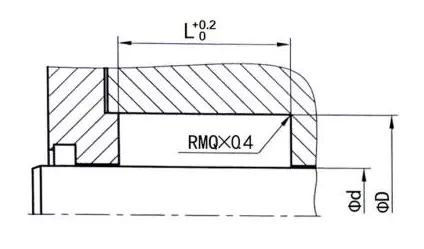

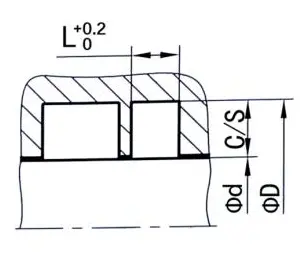

Μέγεθος παραγγελίας
Φδ ...... Εξωτερική διάμετρο
Φδευμα ... Εσωτερική διάμετρο
L ...... πλάτος αυλάκωσης
| Φινίρισμα επιφάνειας | R tmax (μm) | RA (μm) |
| Συρόμενες επιφανειακές αντιστοιχίες από καουτσούκ/σφραγίδες πολυουρεθάνης Σφραγίδες PTFE με συρόμενη επιφάνεια | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Κατώτατο σημείο Πλευρά αυλάκι | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Αναλογία μήκους υποστήριξης προφίλ TP | 50%-95% |
|
| Ανοχή | |
| Φd | F8 |
| Φd | Η10 |
Παράδειγμα παραγγελίας

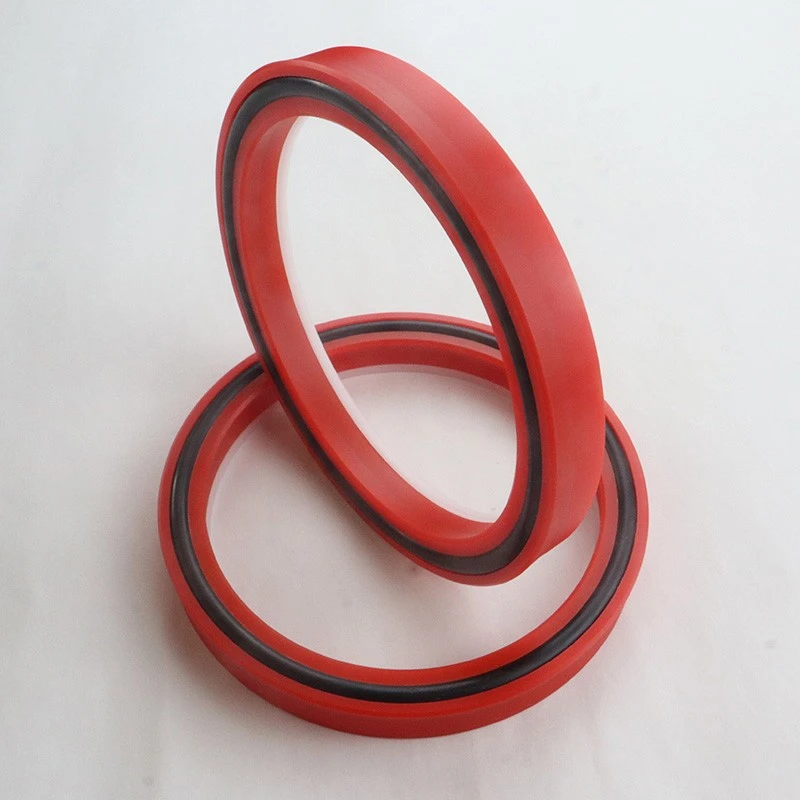

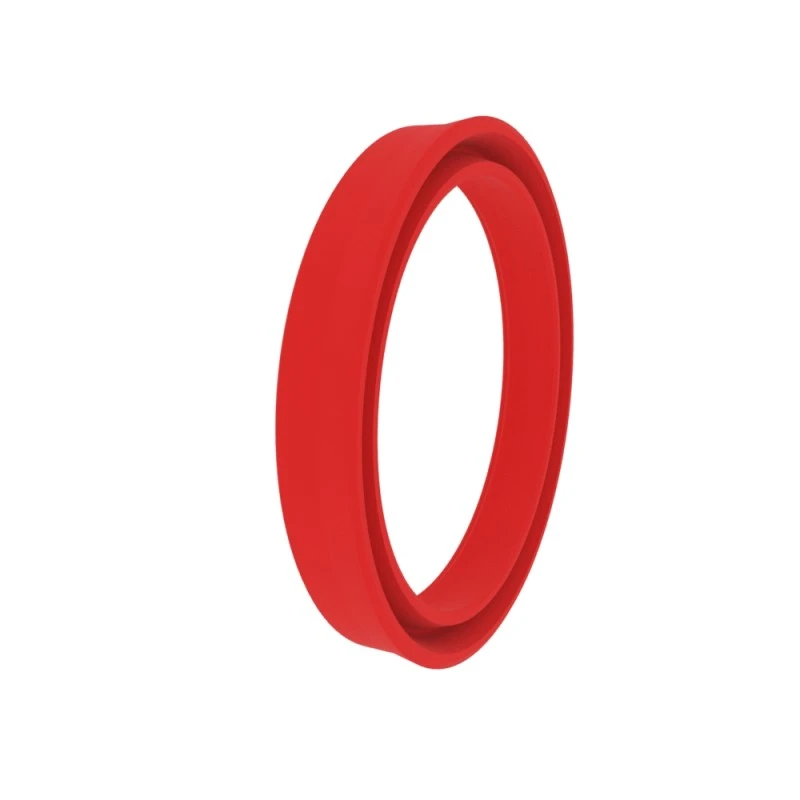

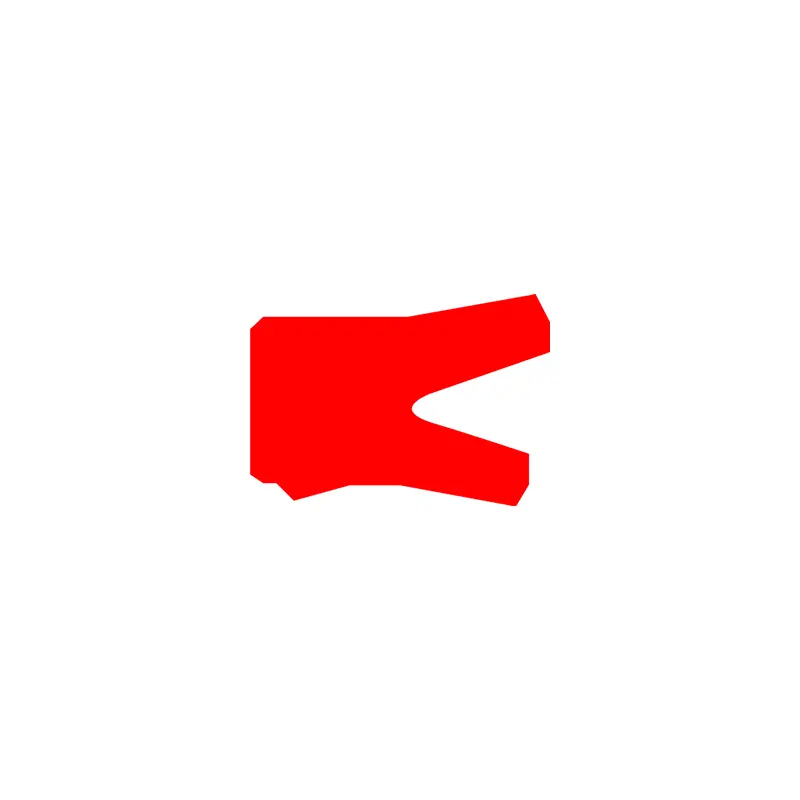

Μοντέλο: RCS101
Μέγεθος αυλάκωσης: 100x115x10
Υλικό: RC-PU-H

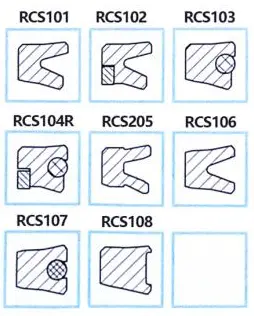

Τύπος σφράγισης: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Κύρια εφαρμογή: Κατάλληλο για υδραυλικούς και πνευματικούς κυλίνδρους
Πλεονεκτήματα: Σταθερή ενσωμάτωση στην αυλάκωση, ευρεία κλίμακα θερμοκρασίας, εξαιρετική στατική και δυναμική απόδοση σφράγισης, ισχυρή υπολειμματική ικανότητα εκχύλισης πετρελαίου υπό δυναμικές συνθήκες.
Υλικό: πολυουρεθάνη, καουτσούκ

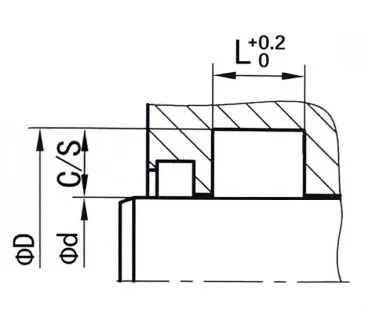

| Παραδείγματα αυλάκωσης σφραγίδας | Τα παρακάτω είναι τυποποιημένες διαστάσεις αυλάκωσης (μπορούν να παραχθούν σφραγίδες σκόνης οποιουδήποτε μεγέθους εντός της περιοχής μεγέθους) | ||||||||
 |
 |
Φd | Φd | L | c/s | Μέγιστο χάσμα εξώθησης | |||
| 100Bar | 250bar | 400bar | |||||||
| 5-24.9 | Φα+8 | 6.3 | 4 | 0.50 | 0.35 | 0.25 | |||
| 25-49.9 | Φδ+10 | 8 | 5 | 0.50 | 0.35 | 0.25 | |||
| 50-149.9 | Φδ+15 | 10 | 7.5 | 0.50 | 0.35 | 0.25 | |||
| 150-229.9 | Φδ+20 | 14 | 10 | 0.50 | 0.35 | 0.25 | |||
| 300-499.9 | Φα+25 | 17 | 12.5 | 0.50 | 0.35 | 0.25 | |||
| 500-699.9 | Φδ+30 | 25 | 15 | 0.50 | 0.35 | 0.25 | |||
| ＞ 700 | Φδ+40 | 32 | 20 | 0.60 | 0.40 | 0.30 | |||
| ＞ 1000 | Φδ+50 | 40 | 25 | 0.70 | 0.50 | 0.40 | |||

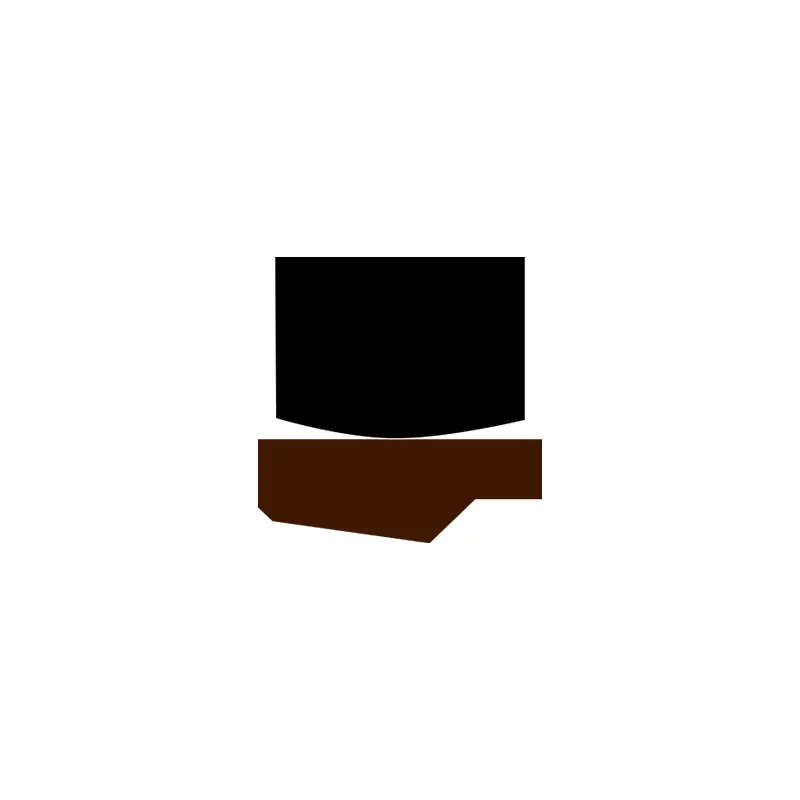

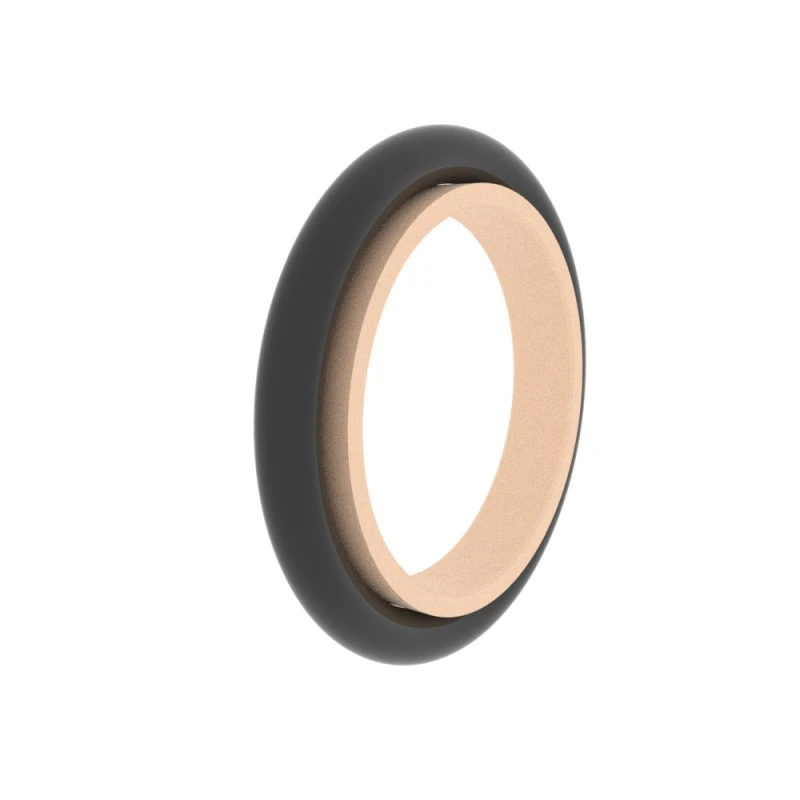

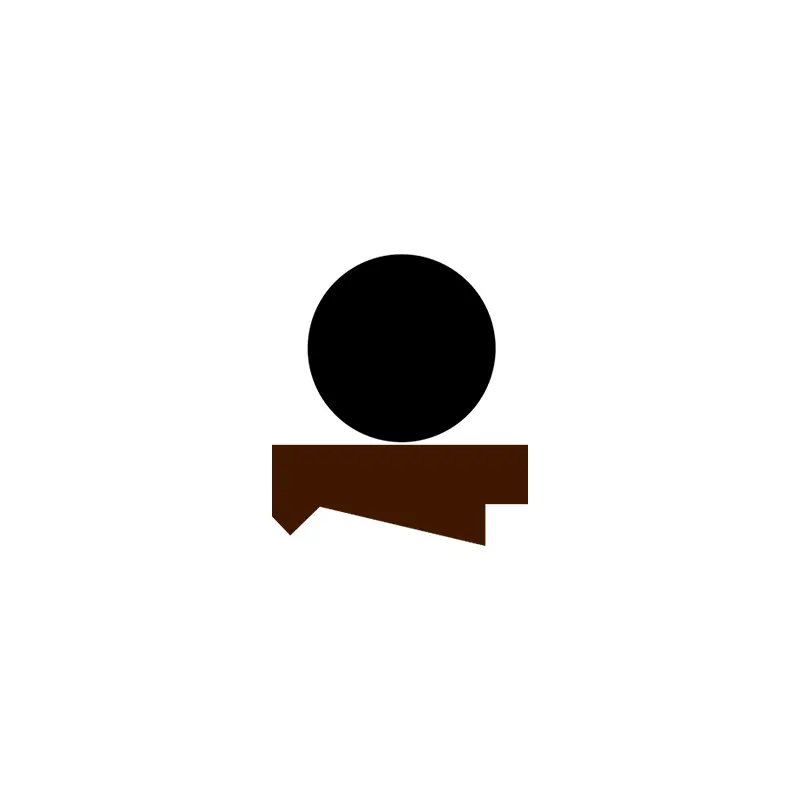

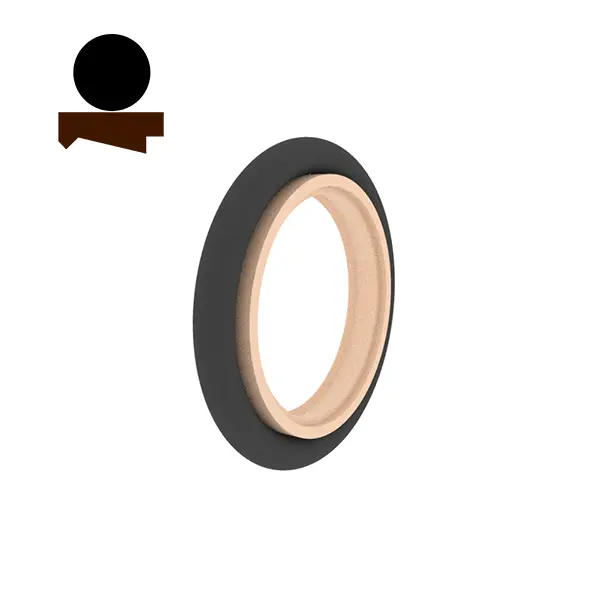

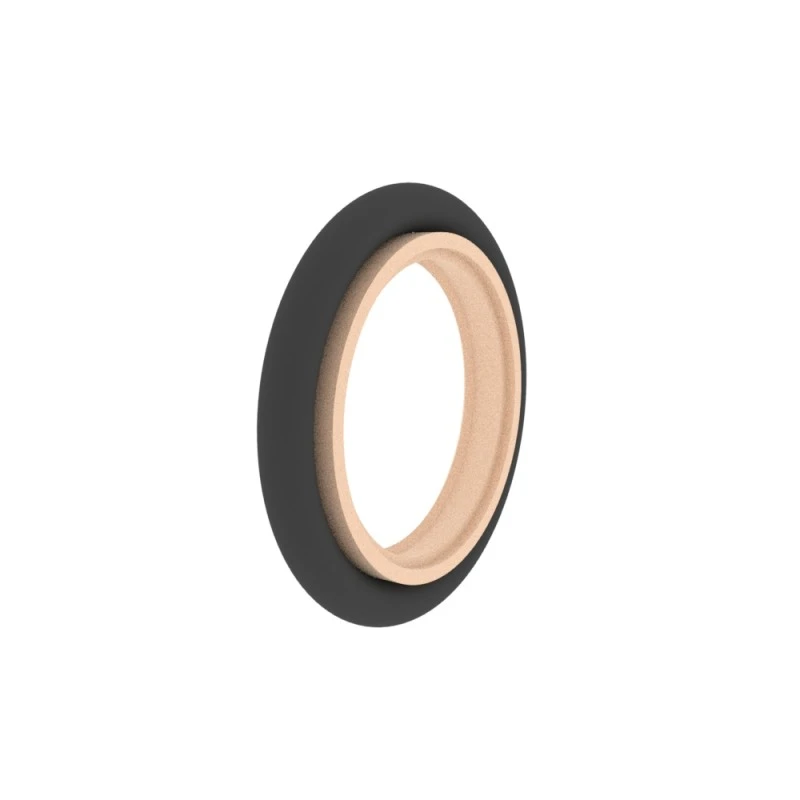

RCS109
Μέγεθος παραγγελίας
Φδ ...... Εξωτερική διάμετρο
Φδευμα ... Εσωτερική διάμετρο
L ...... πλάτος αυλάκωσης
|
Φινίρισμα επιφάνειας |
R tmax (μm) |
RA (μm) |
|
Συρόμενες επιφανειακές αντιστοιχίες από καουτσούκ/σφραγίδες πολυουρεθάνης Σφραγίδες PTFE με συρόμενη επιφάνεια |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Κατώτατο σημείο Πλευρά αυλάκι |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Αναλογία μήκους υποστήριξης προφίλ TP |
50%-95% |
|
|
Ανοχή |
|
|
Φd |
F8 |
|
Φd |
Η10 |
Παράδειγμα παραγγελίας

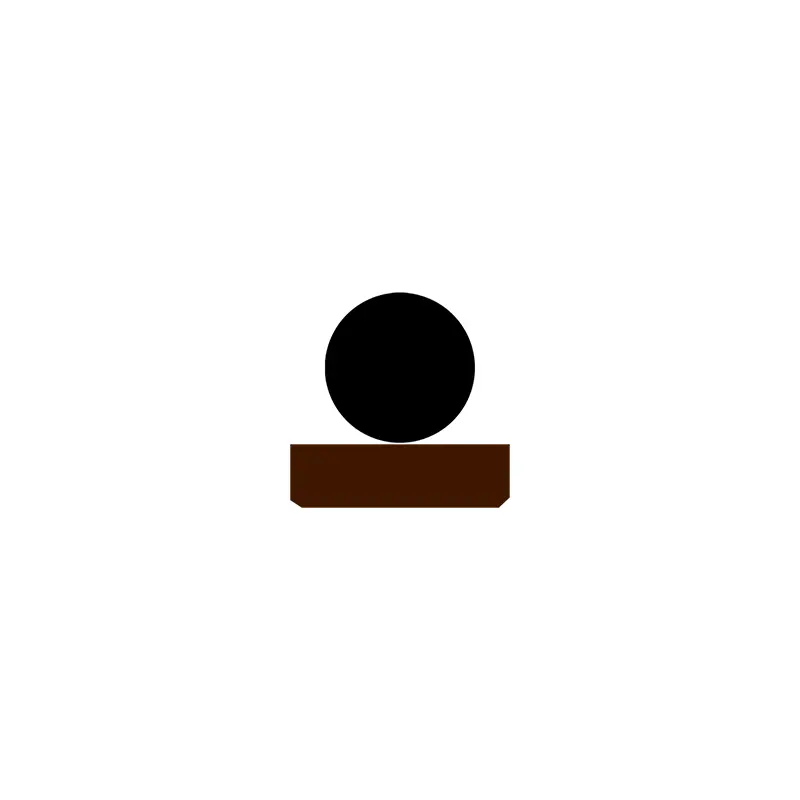

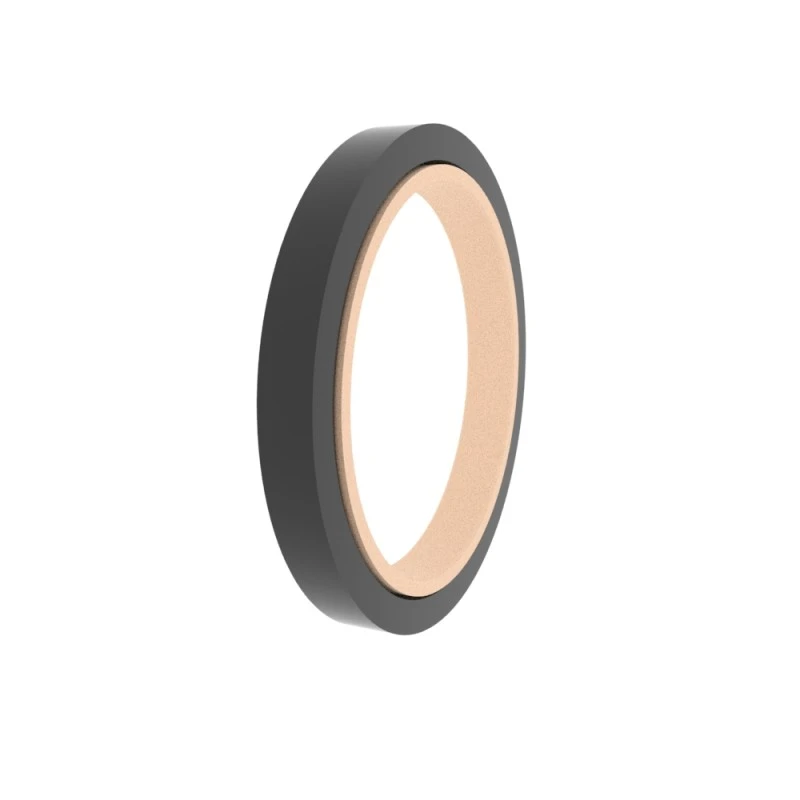

Μοντέλο: RCS109
Μέγεθος αυλάκωσης: 100x115.1x6.3
Υλικό: PTFE3+NBR
Τύπος σφραγίδας: RCS109
Κύρια εφαρμογή: μηχανικά οχήματα, γεωργικά μηχανήματα, γερανοί, θαλάσσιος υδραυλικός εξοπλισμός, μηχανήματα.
Πλεονεκτήματα: Χαμηλή τριβή, χωρίς ερπυσμό, υψηλή αντοχή στη φθορά, μόνο καλή απόδοση κατά της εξώθησης, καλή θερμική αγωγιμότητα, σταθερή αυλάκωση ενσωμάτωσης, ευρεία κλίμακα θερμοκρασίας.
Υλικό: τετραφθοροαιθυλένιο, καουτσούκ νιτρίλιο ή φθοριοειδές καουτσούκ
|
Παραδείγματα αυλάκωσης σφραγίδας |
Τα παρακάτω είναι τυποποιημένες διαστάσεις αυλάκωσης (μπορούν να παραχθούν σφραγίδες σκόνης οποιουδήποτε μεγέθους εντός της περιοχής μεγέθους) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Μέγιστο χάσμα εξώθησης |
|||
|
100Bar |
200bar |
400bar |
|||||||
|
5-7.9 |
Φδ+4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
8-18.9 |
Φα+7.3 |
3.2 |
3.64 |
0.40 |
0.25 |
0.15 |
|||
|
19-37.9 |
Φδ+10.7 |
4.2 |
5.35 |
0.40 |
0.25 |
0.20 |
|||
|
38-199.9 |
Φδ+15,1 |
6.3 |
7.55 |
0.50 |
0.30 |
0.20 |
|||
|
200-255.9 |
Φα+20,5 |
8.1 |
10.25 |
0.60 |
0.35 |
0.25 |
|||
|
256-649.9 |
Φδ+24 |
8.1 |
12 |
0.60 |
0.35 |
0.25 |
|||
|
650-1000 |
Φα+27.3 |
9.5 |
13.65 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φδ+38 |
13.8 |
19 |
1.00 |
0.70 |
0.50 |
|||

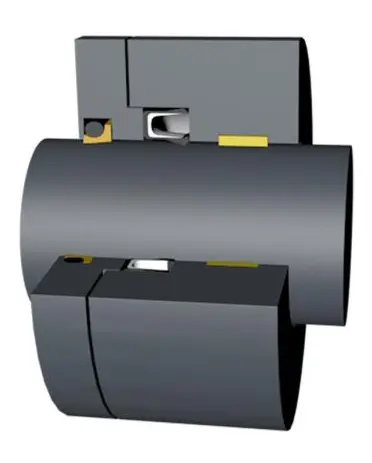

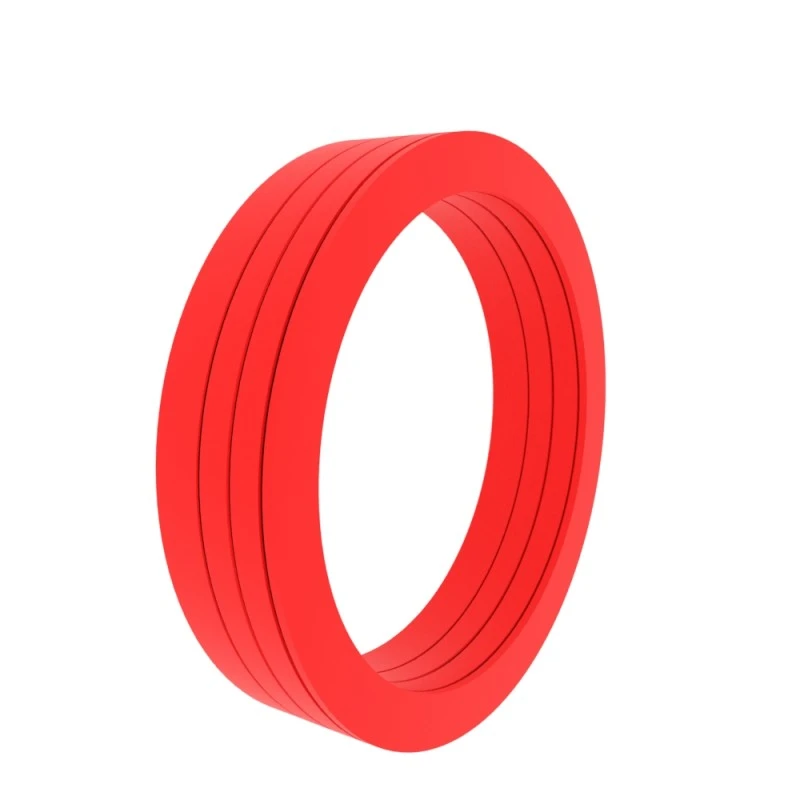

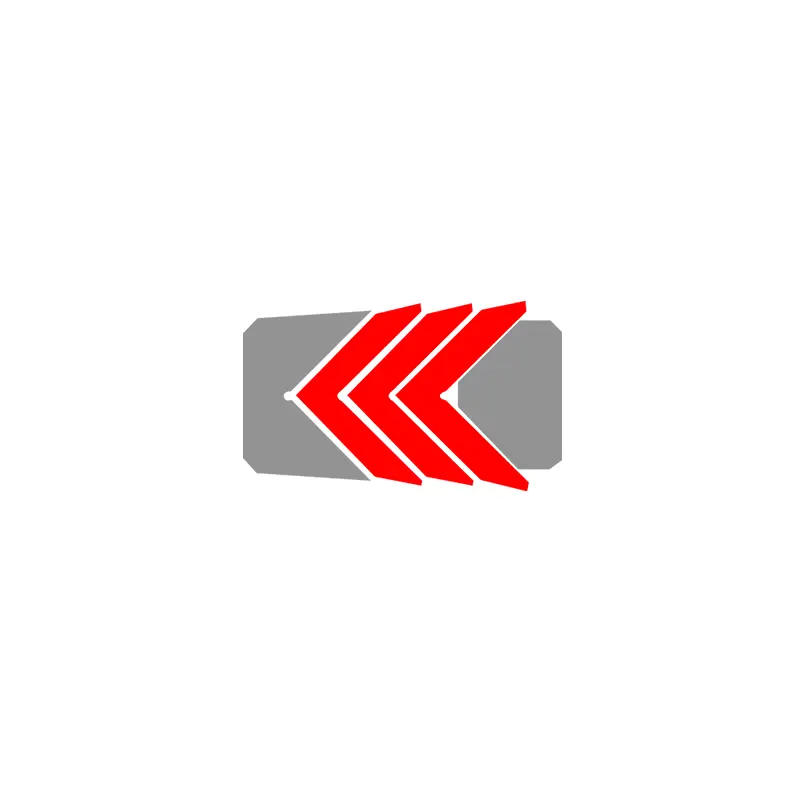

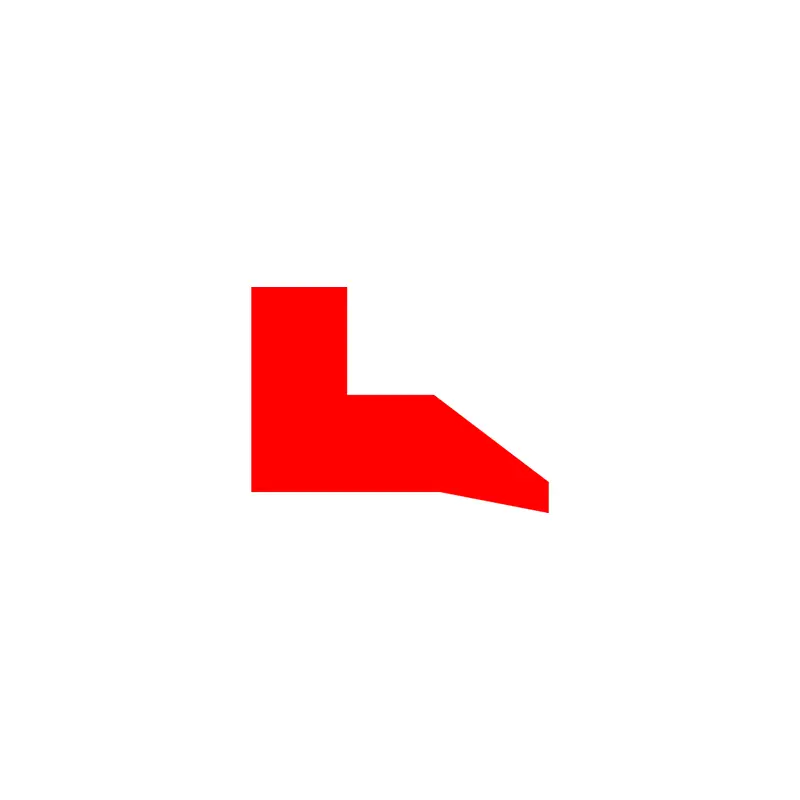

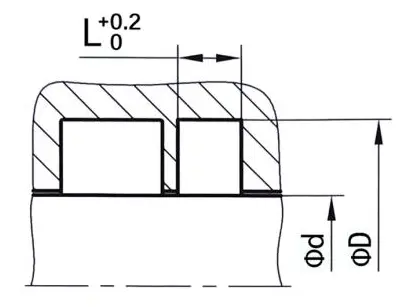

RCS110-112
Μέγεθος παραγγελίας
Φδ ...... Εξωτερική διάμετρο
Φδευμα ... Εσωτερική διάμετρο
L ...... πλάτος αυλάκωσης
|
Φινίρισμα επιφάνειας |
R tmax (μm) |
RA (μm) |
|
Συρόμενες επιφανειακές αντιστοιχίες από καουτσούκ/σφραγίδες πολυουρεθάνης Σφραγίδες PTFE με συρόμενη επιφάνεια |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Κατώτατο σημείο Πλευρά αυλάκι |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Αναλογία μήκους υποστήριξης προφίλ TP |
50%-95% |
|
|
Ανοχή |
|
|
Φd |
F8 |
|
Φd |
Η10 |
Παράδειγμα παραγγελίας

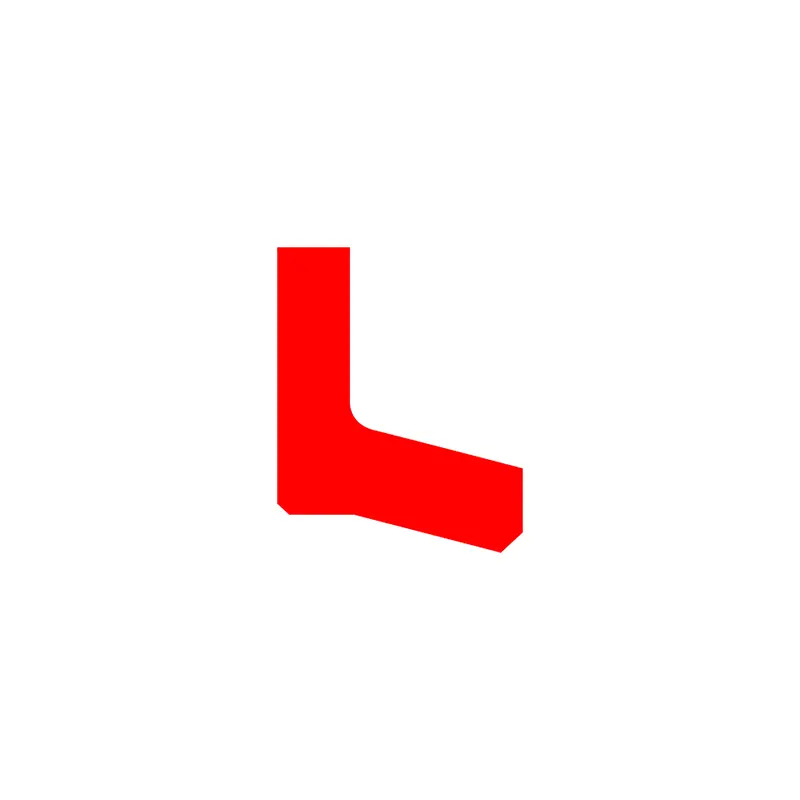

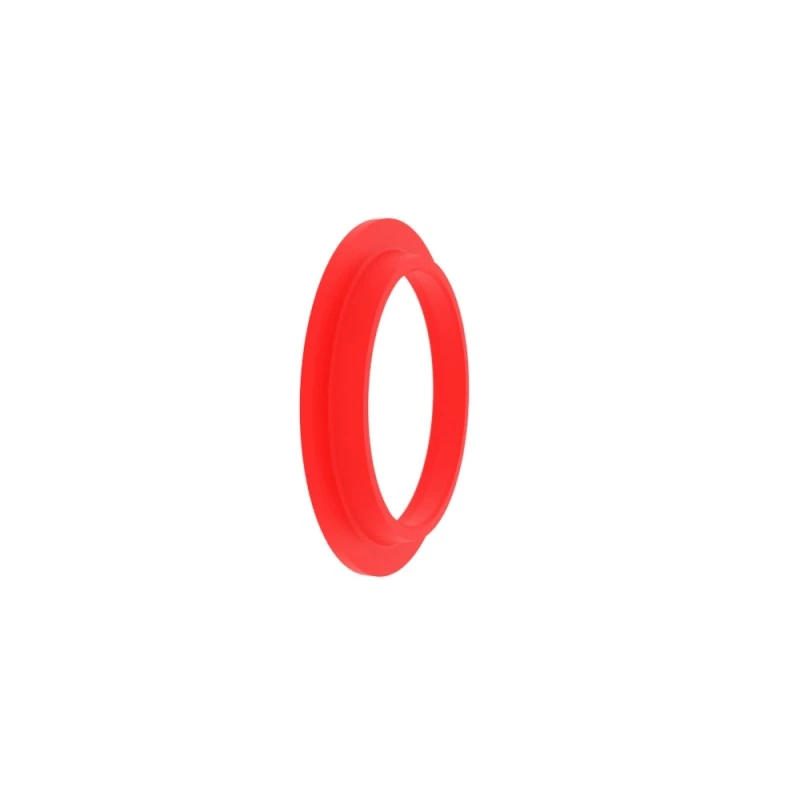

Μοντέλο: RCS110-112
Μέγεθος αυλάκωσης: 100x120x32
Υλικό: rc-pu-h+pom
Τύπος σφράγισης: RCS110-112, RCS126-128
Κύρια εφαρμογή: Για βαριά βιομηχανικά μηχανήματα, πιέσεις
Πλεονεκτήματα: Κατάλληλο για παλιές ράβδους εμβόλου, ανοιχτό τύπο εύκολο στην εγκατάσταση Creeper
Υλικό: πολυουρεθάνη, πολυοξυμεθυλενίου, νάιλον
|
Παραδείγματα αυλάκωσης σφραγίδας |
Τα παρακάτω είναι τυποποιημένες διαστάσεις αυλάκωσης (μπορούν να παραχθούν σφραγίδες σκόνης οποιουδήποτε μεγέθους εντός της περιοχής μεγέθους) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
10-39.9 |
Φδ+10 |
16 |
5 |
|||
|
40-74,9 |
Φδ+15 |
25 |
7.5 |
|||
|
75-149.9 |
Φδ+20 |
32 |
10 |
|||
|
150-199.9 |
Φα+25 |
40 |
12.5 |
|||
|
200-299.9 |
Φδ+30 |
50 |
15 |
|||
|
300-599.9 |
Φδ+40 |
63 |
20 |
|||
|
＞ 600 |
Φδ+40 |
80 |
20 |
|||
|
＞ 1000 |
Φδ+50 |
100 |
25 |
|||

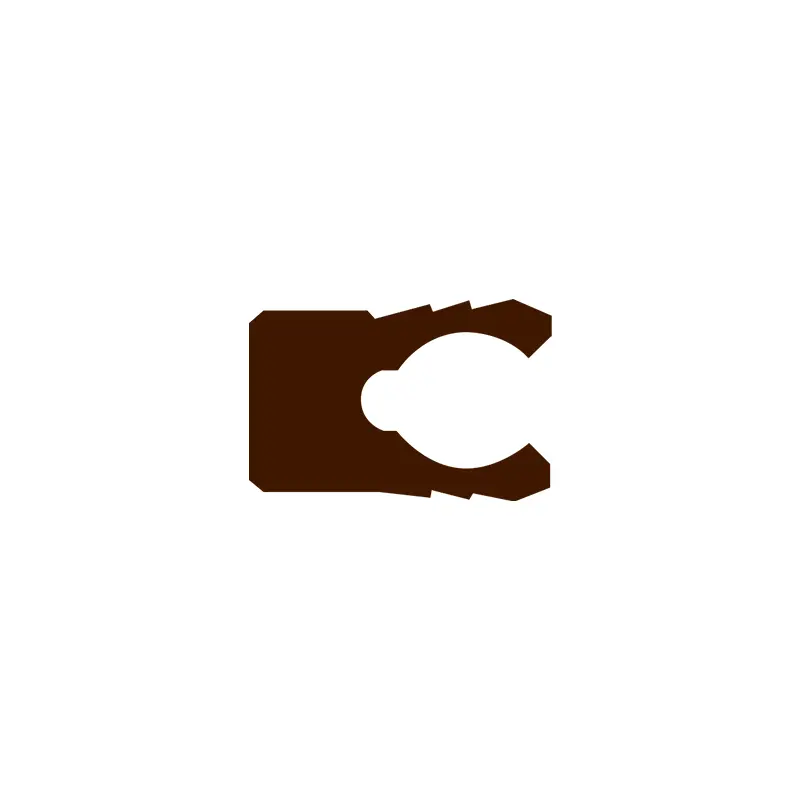

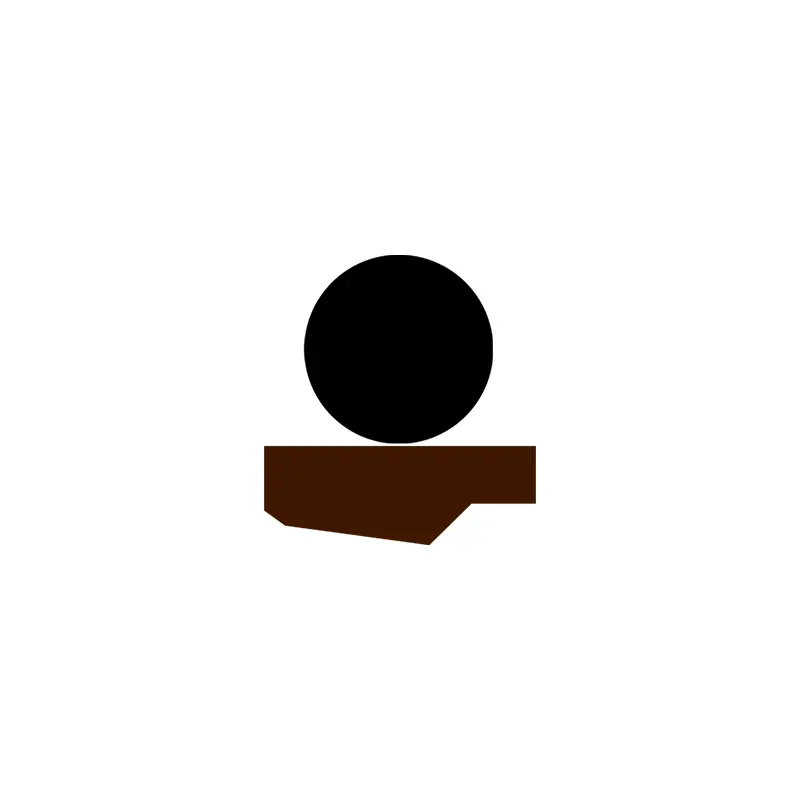

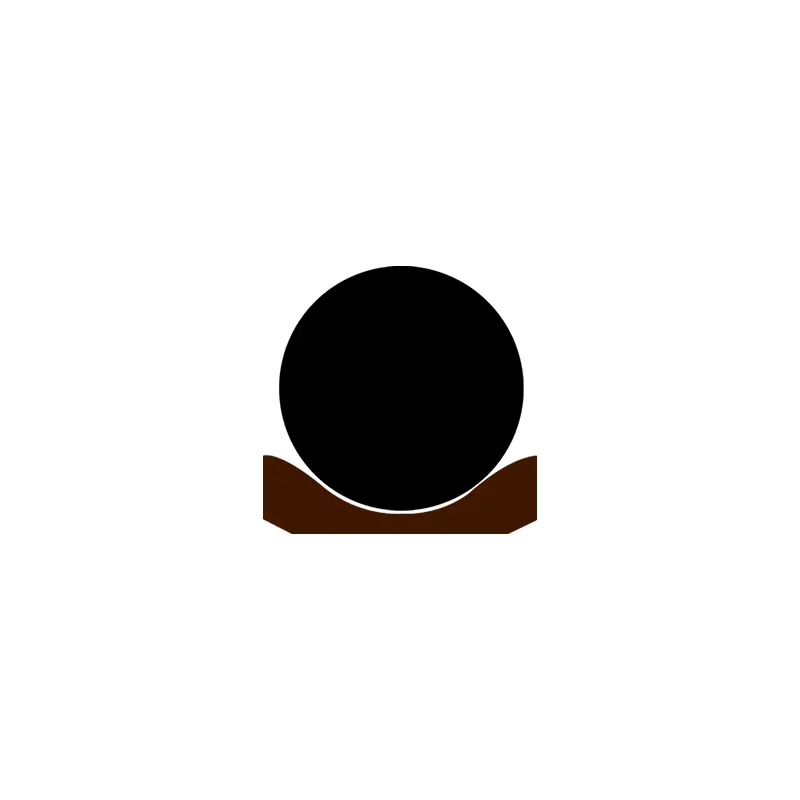

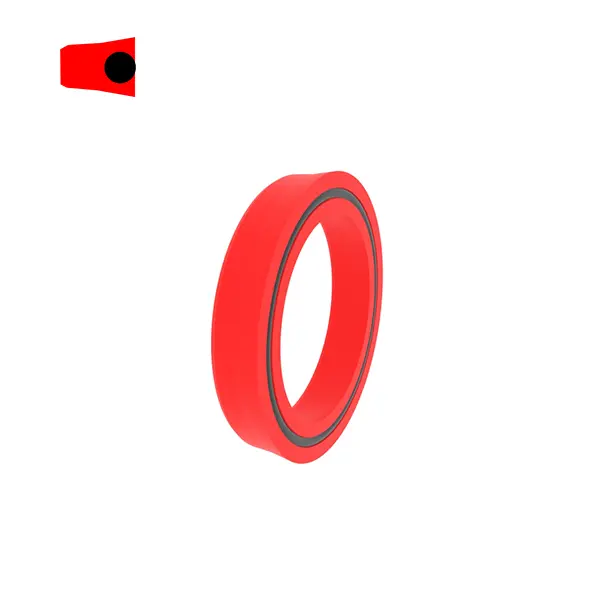

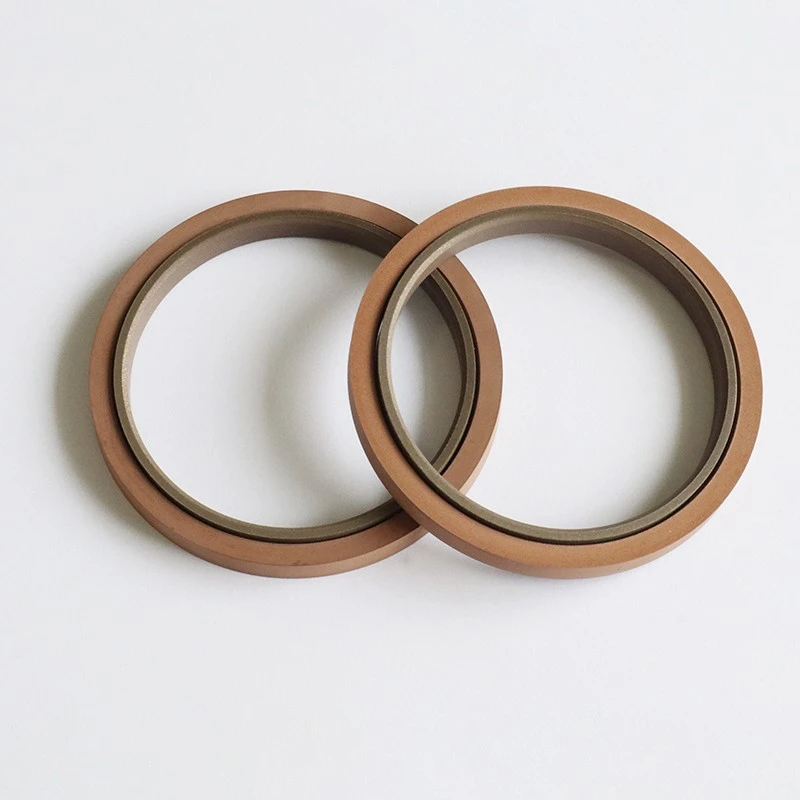

RCS119
Μέγεθος παραγγελίας
Φδ ...... Εξωτερική διάμετρο
Φδευμα ... Εσωτερική διάμετρο
L ...... πλάτος αυλάκωσης
|
Φινίρισμα επιφάνειας |
R tmax (μm) |
RA (μm) |
|
Συρόμενες επιφανειακές αντιστοιχίες από καουτσούκ/σφραγίδες πολυουρεθάνης Σφραγίδες PTFE με συρόμενη επιφάνεια |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Κατώτατο σημείο Πλευρά αυλάκι |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Αναλογία μήκους υποστήριξης προφίλ TP |
50%-95% |
|
|
Ανοχή |
|
|
Φd |
F8 |
|
Φd |
Η10 |
Παράδειγμα παραγγελίας

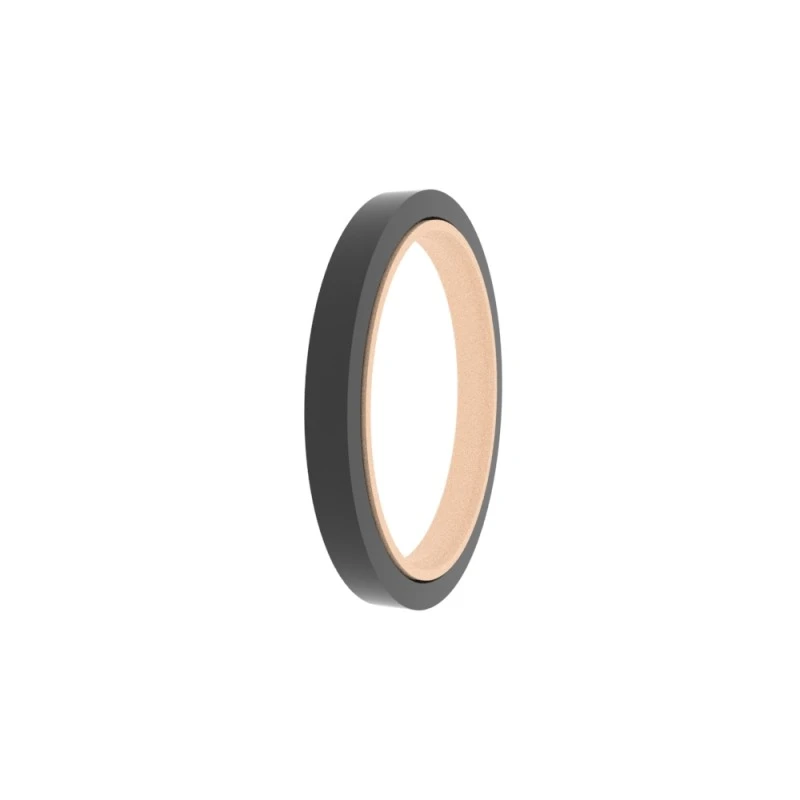

Μοντέλο: RCS119
Μέγεθος αυλάκωσης: 100x109.4x7.1
Υλικό: PTFE2+NBR
Τύπος σφραγίδας: RCS119
Κύρια εφαρμογή: χημική βιομηχανία, ταχείες κυλίνδρους και μηχανήματα τοποθέτησης. Βιομηχανία τροφίμων, φαρμακευτική βιομηχανία.
Πλεονεκτήματα: Ανθεκτικά σε υψηλές θερμοκρασίες και διάφορα χημικά μέσα, χαμηλό συντελεστή τριβής, χωρίς ερπυσμό, καλά χαρακτηριστικά ξηρής τριβής, χαμηλές στατικές και τιμές τριβής.
Υλικό: PTFE+Leaf Spring
|

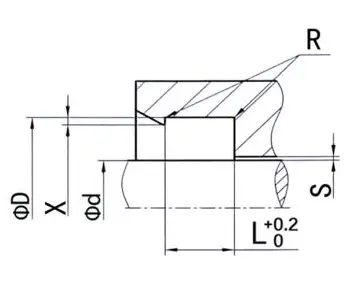

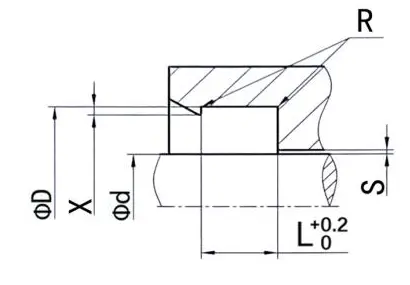

Παραδείγματα αυλάκωσης σφραγίδας |
Τα παρακάτω είναι τυποποιημένες διαστάσεις αυλάκωσης (μπορούν να παραχθούν σφραγίδες σκόνης οποιουδήποτε μεγέθους εντός της περιοχής μεγέθους) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Μέγιστο χάσμα εξώθησης |
|||
|
100Bar |
200bar |
400bar |
||||||||
|
10-19.9 |
D+4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
20-39.9 |
D+6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
40-119.9 |
D+9,4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.20 |
0.10 |
|||
|
120-1000 |
D+12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.25 |
0.12 |
|||
|
＞ 1000 |
D+19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.40 |
0.20 |
|||
