Οδηγός σφραγίδας δακτυλίου σφράγισης

Ο δακτύλιος οδηγού σφράγισης στροφής χρησιμοποιείται ευρέως σε υδραυλικούς κυλίνδρους, πνευματικά συστήματα, βιομηχανικά μηχανήματα και άλλα πεδία. Μπορούμε να παρέχουμε προσαρμοσμένες λύσεις ανάλογα με τις ανάγκες των πελατών για τη βελτίωση της αποτελεσματικότητας της λειτουργίας του εξοπλισμού και της αξιοπιστίας σφράγισης. Σύμφωνα με διαφορετικά χαρακτηριστικά, έχουμε χωρίσει τον δακτύλιο οδηγού στροφής σε διαφορετικές σειρές μοντέλων.

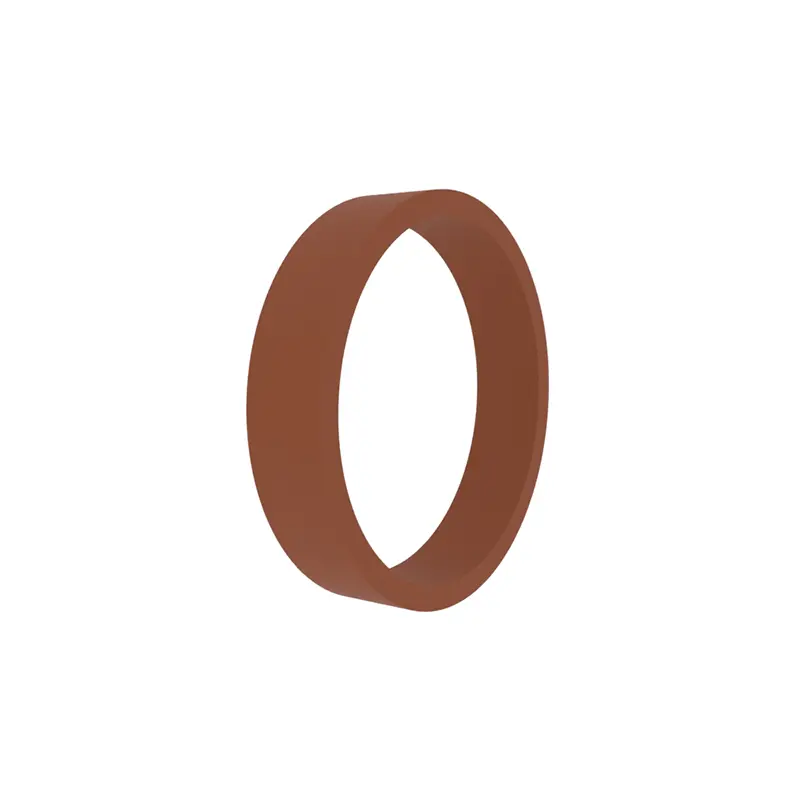

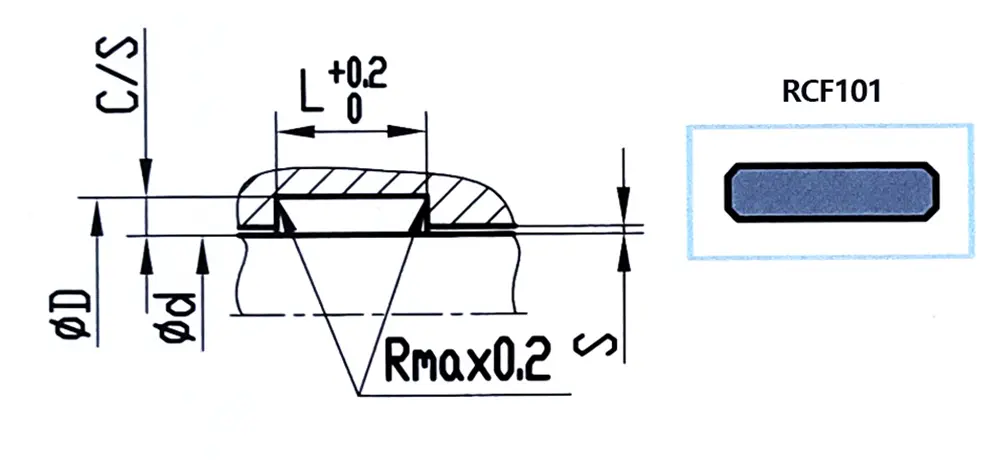

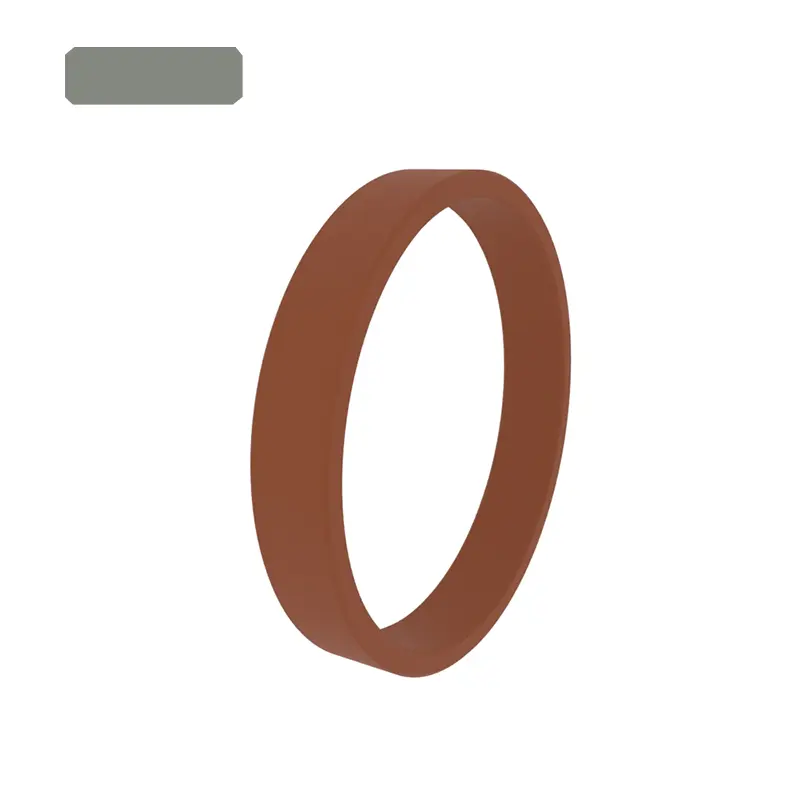

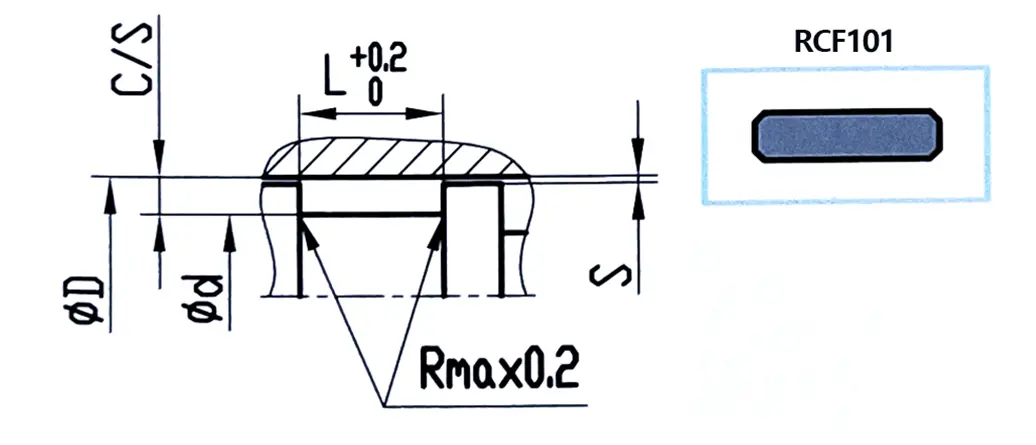

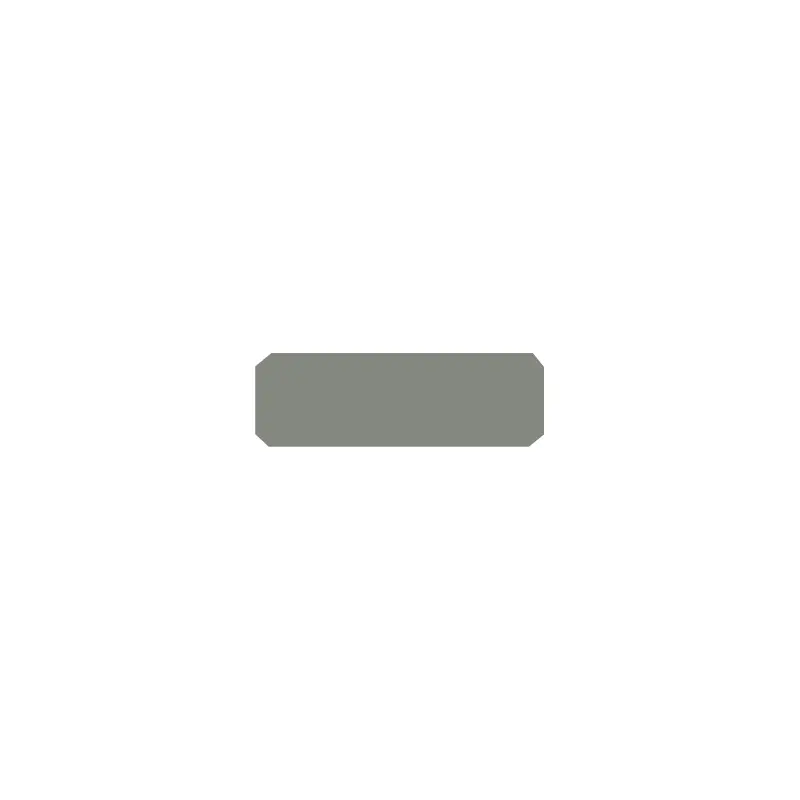

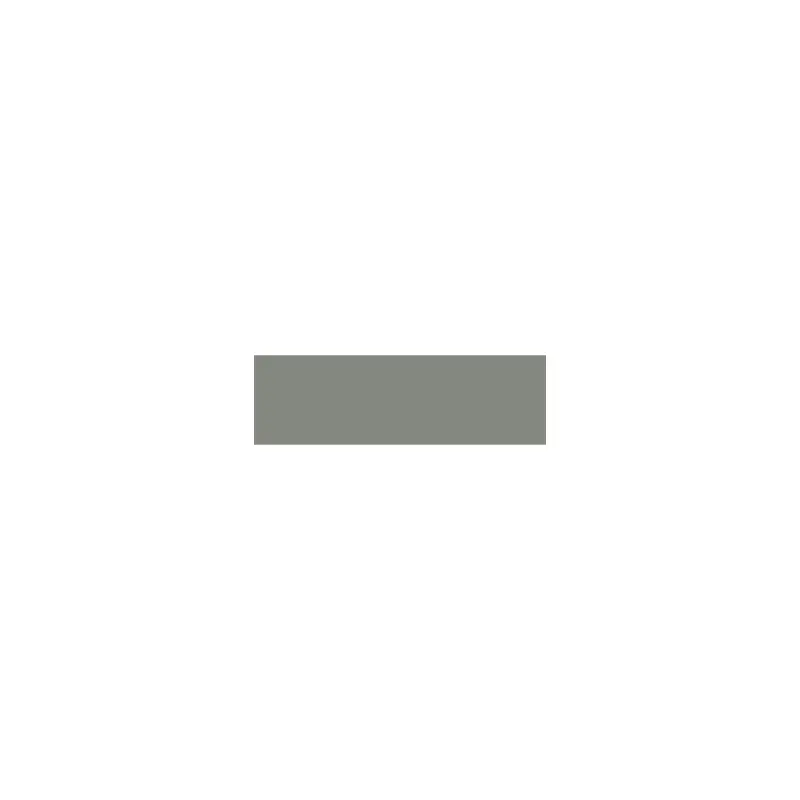

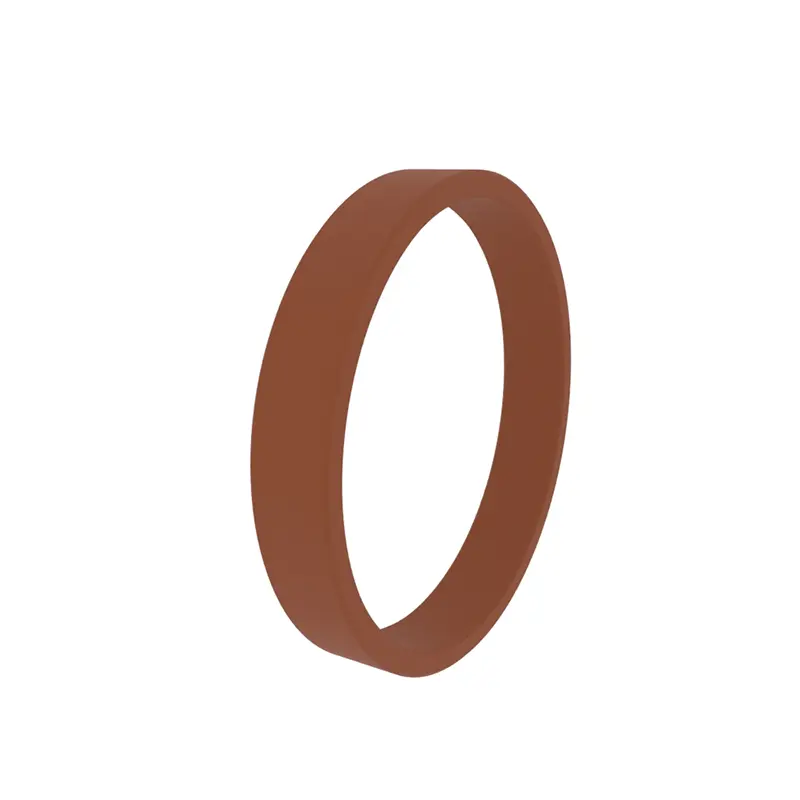

RCF101, RCF102, RCFB102 Οι τυπικοί δακτύλιοι οδηγών είναι κατάλληλοι για οδηγούς εμβόλων και εμβόλου. Οι περισσότεροι από αυτούς πρέπει να ανοίξουν και να εγκατασταθούν σε κλειστές αυλακώσεις, ή μπορούν να είναι ανοιχτά.

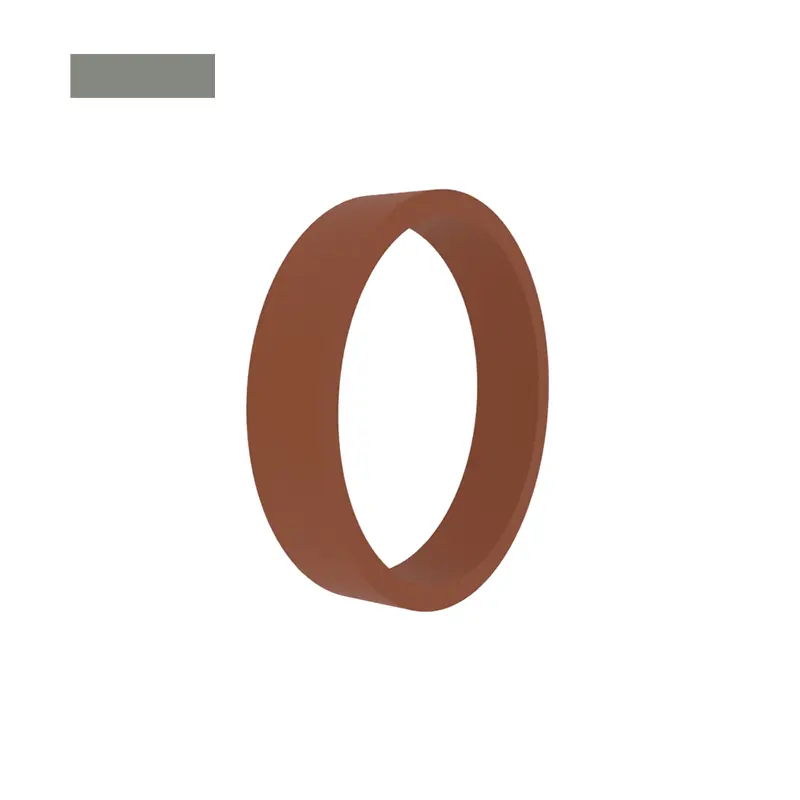

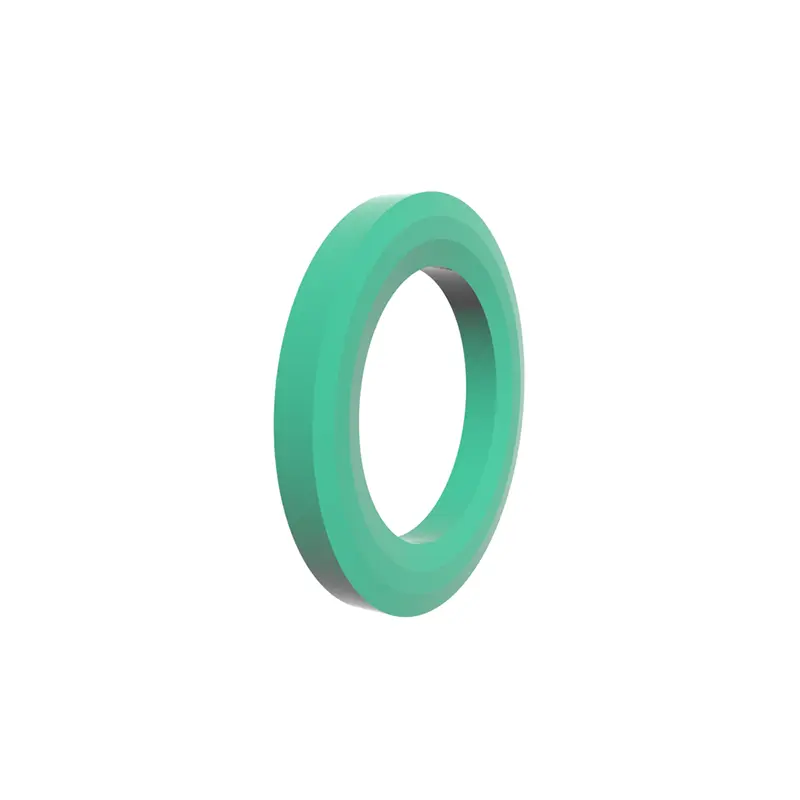

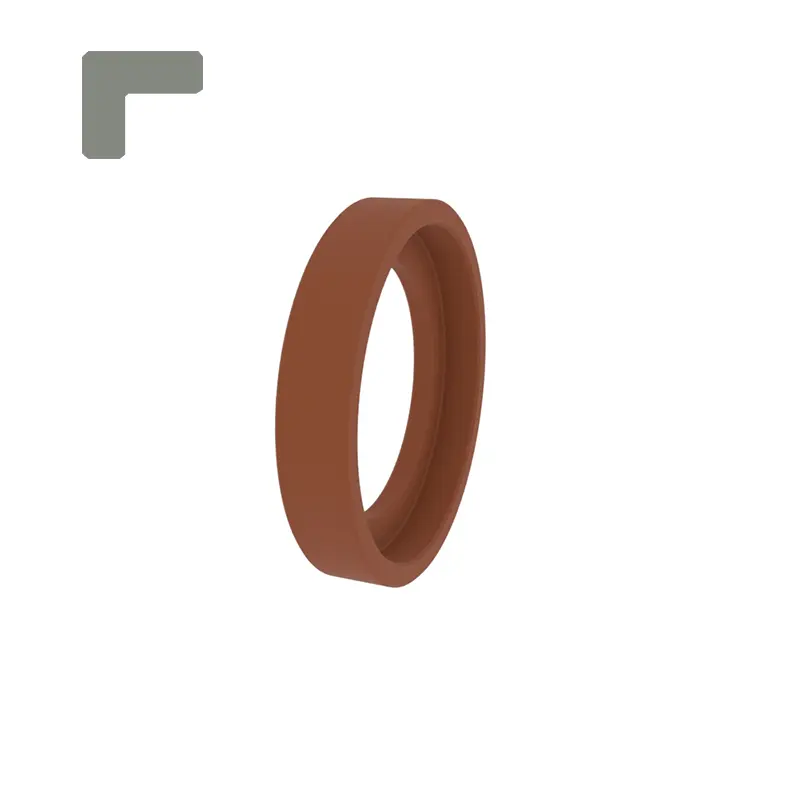

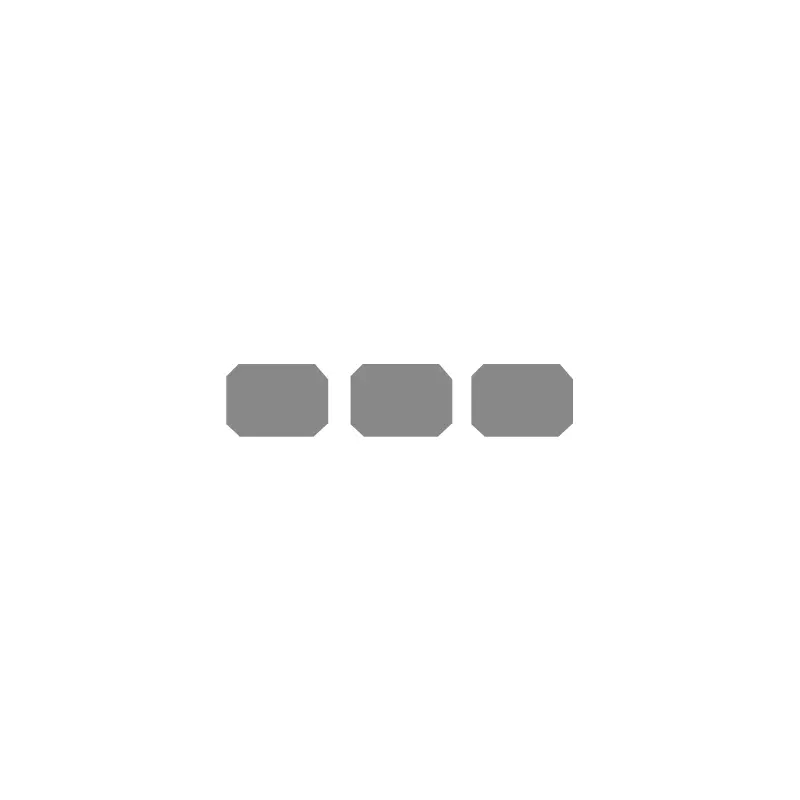

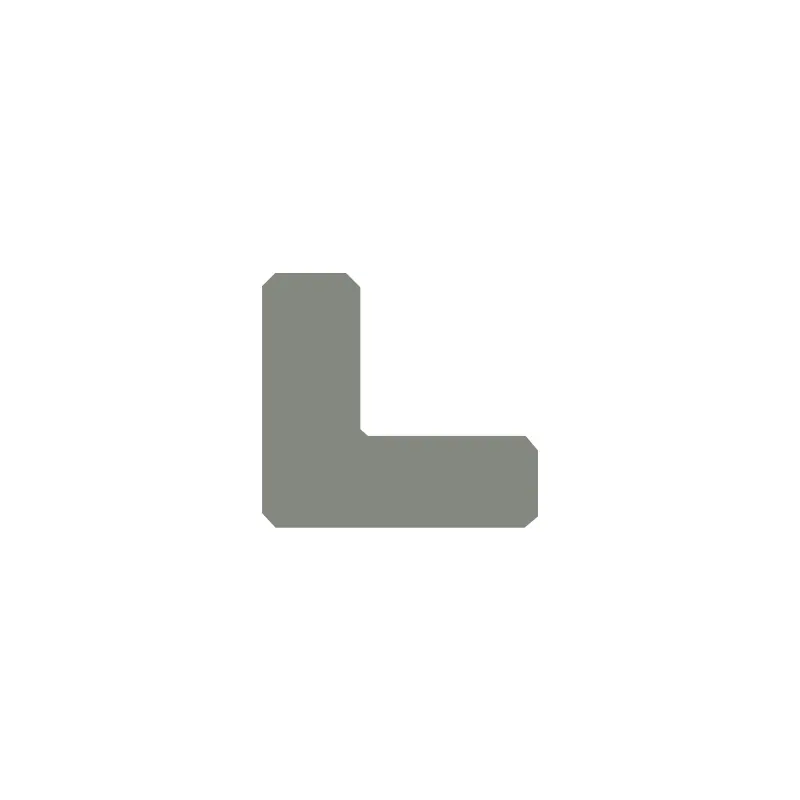

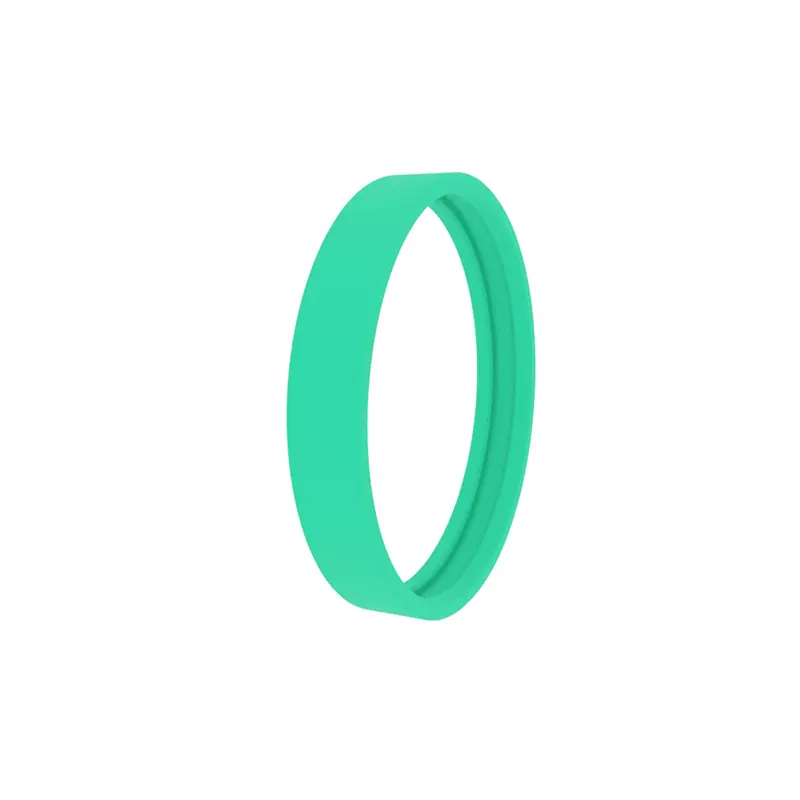

RCF103, RCF104 Οι τυπικοί δακτύλιοι οδηγών είναι κατάλληλοι για οδηγούς εμβόλου. Ο σχεδιασμός με τις γωνίες το κάνει να έχει τις λειτουργίες των δακτυλίων οδηγών και στη διατήρηση δαχτυλιδιών. Μπορεί να είναι ανοιχτό ή όχι.

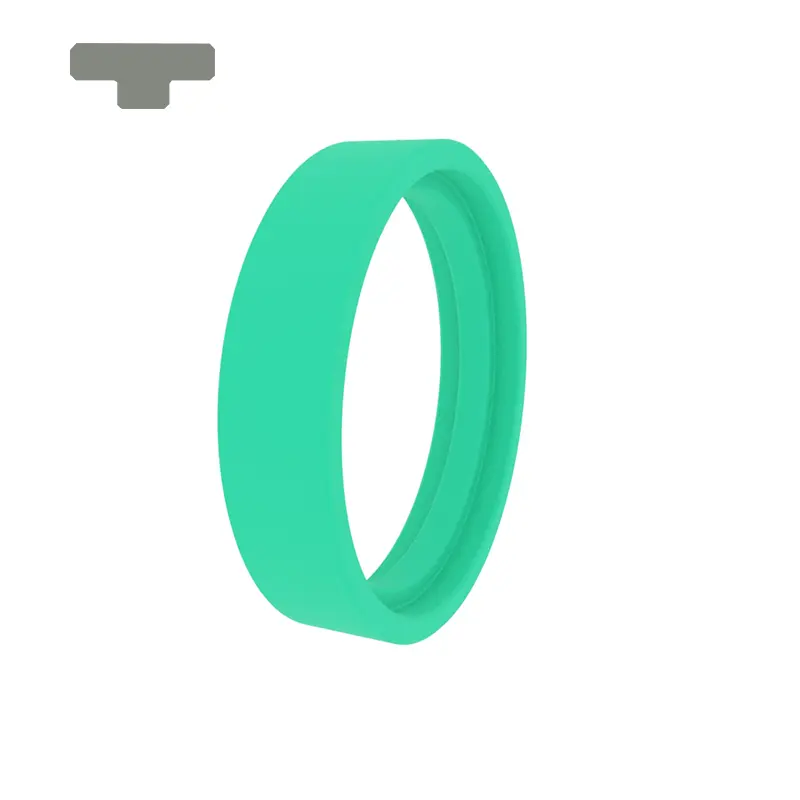

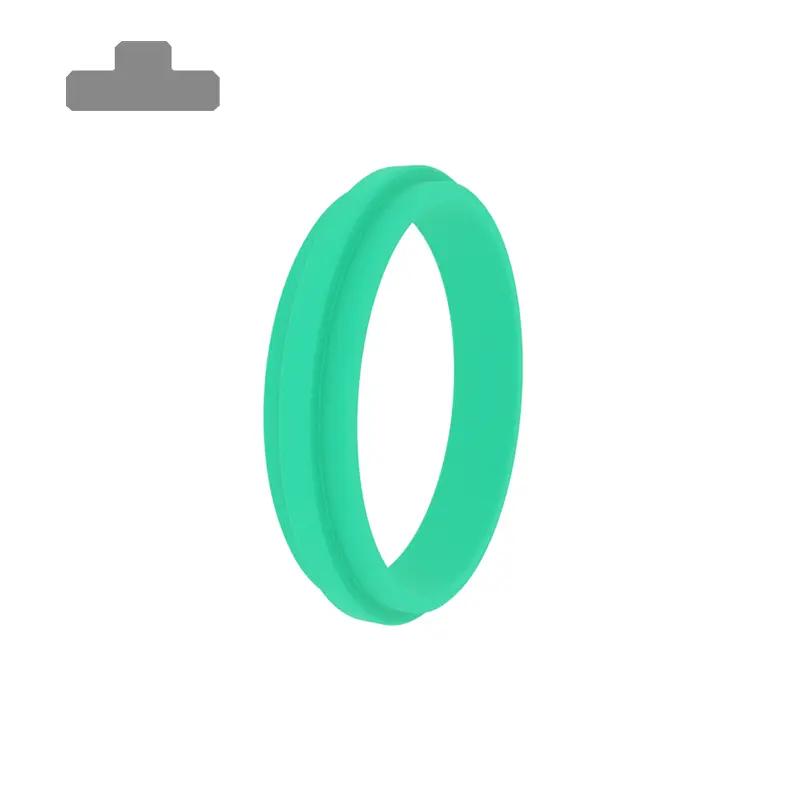

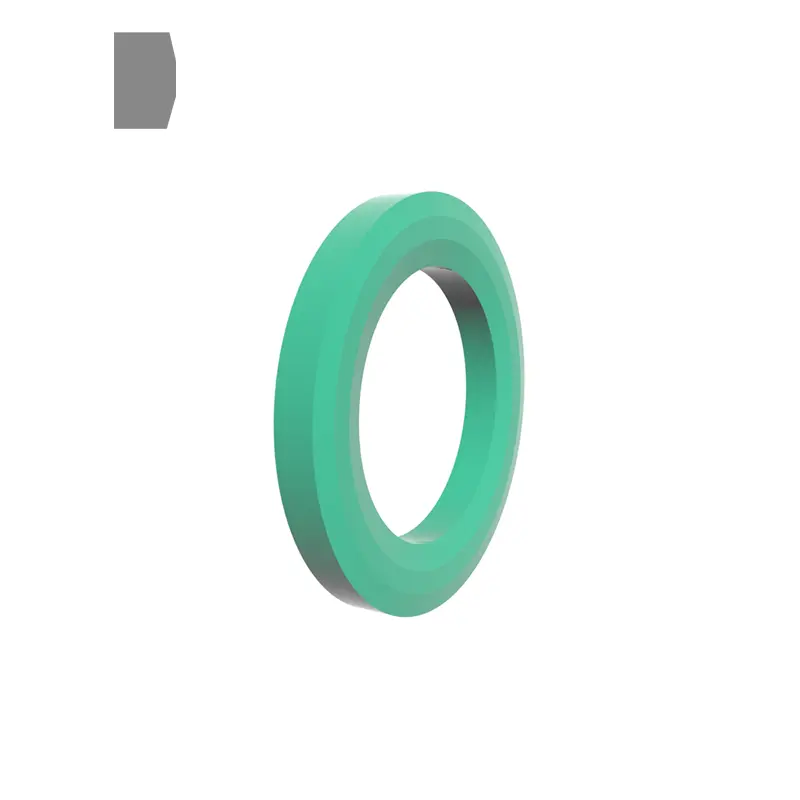

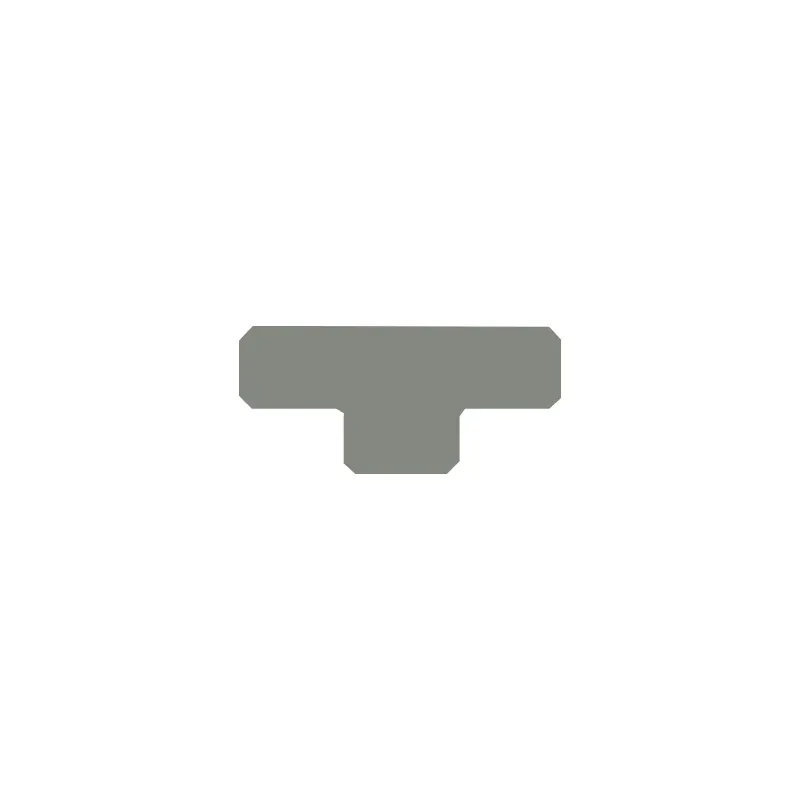

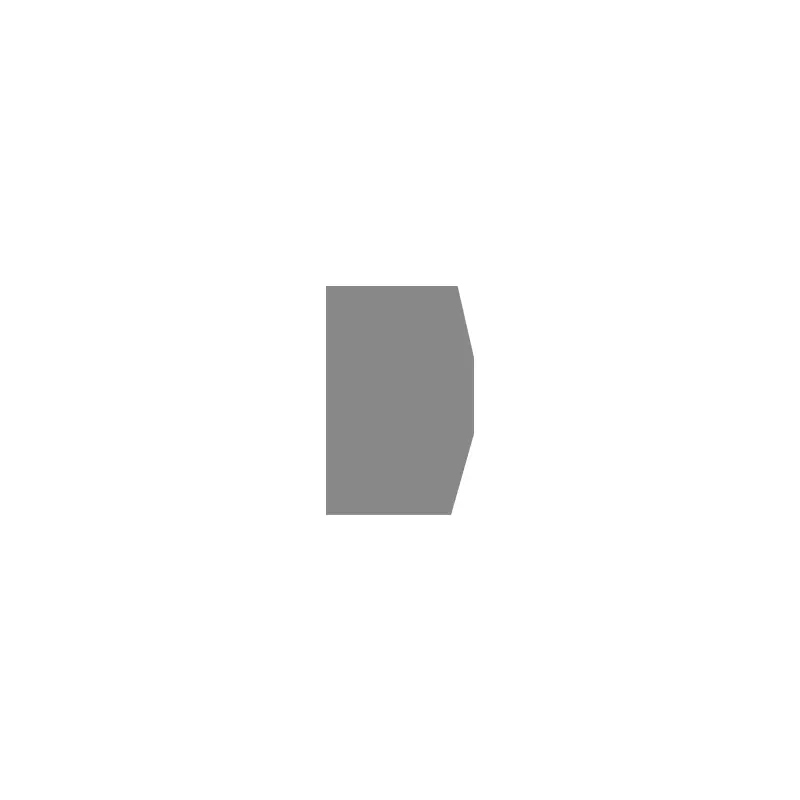

Το RCF105 Standard Guide Ring είναι κατάλληλος για οδηγούς εμβόλου. Έχει κυρτό δακτύλιο στην εσωτερική διάμετρο. Μπορεί να είναι ανοιχτό ή όχι.

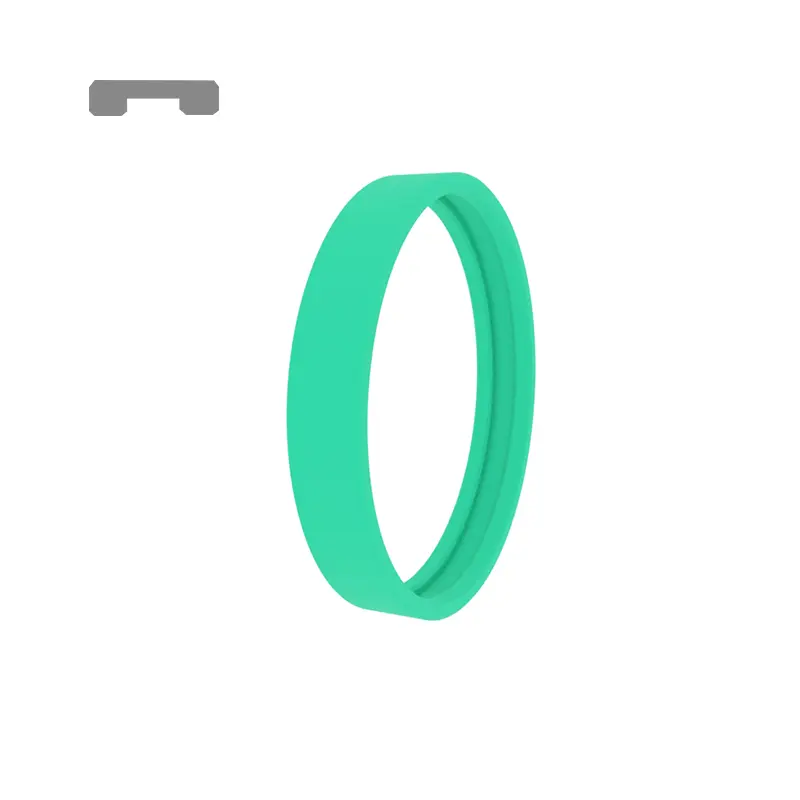

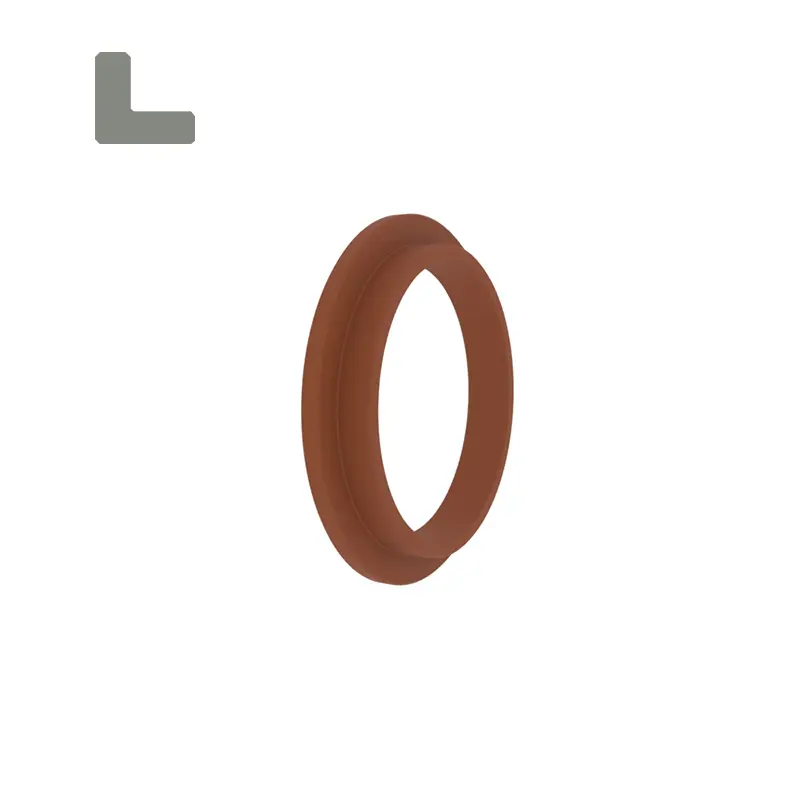

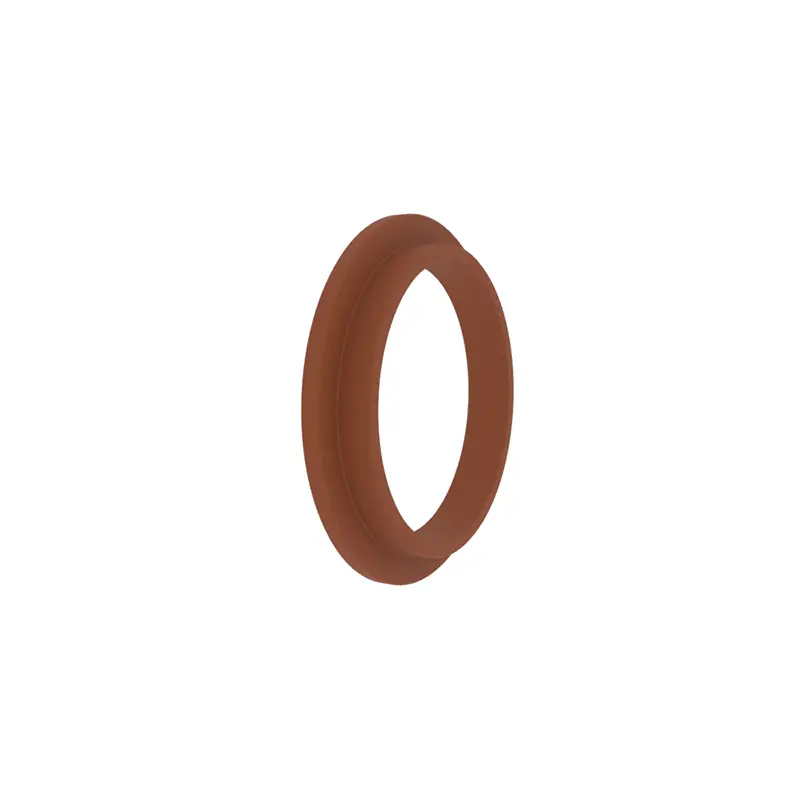

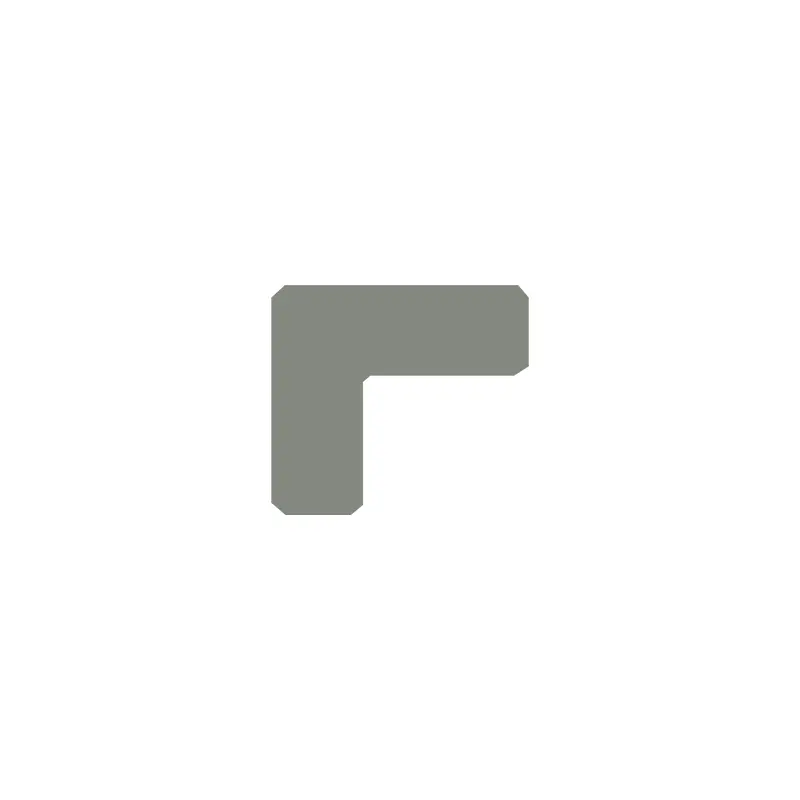

RCF106 Ο τυπικός δακτύλιος οδηγών είναι κατάλληλος για οδηγούς ράβδου εμβόλου. Έχει κυρτό δακτύλιο στην εξωτερική διάμετρο. Μπορεί να είναι ανοιχτό ή όχι.

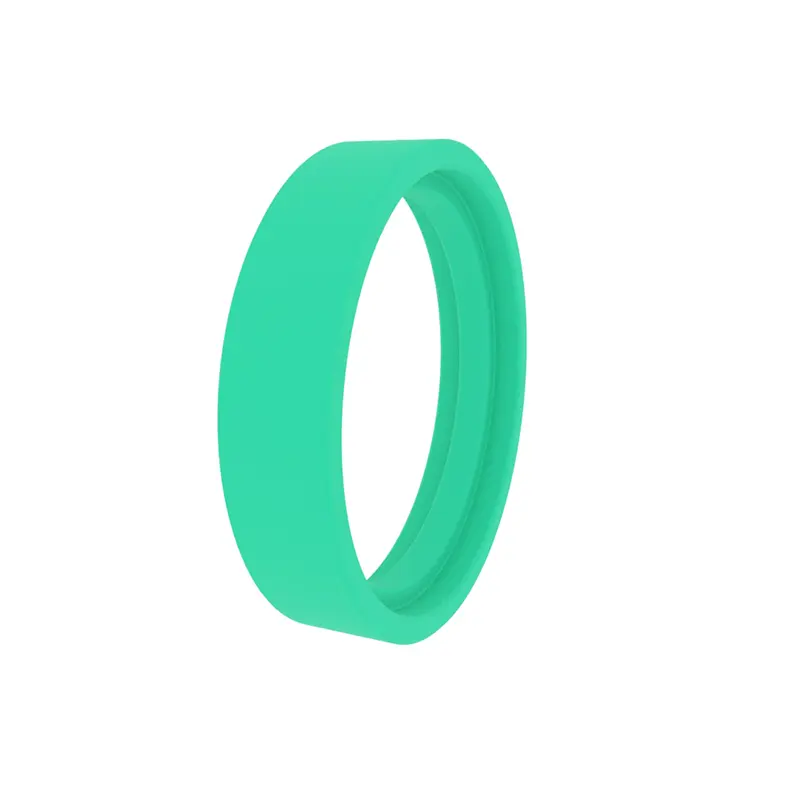

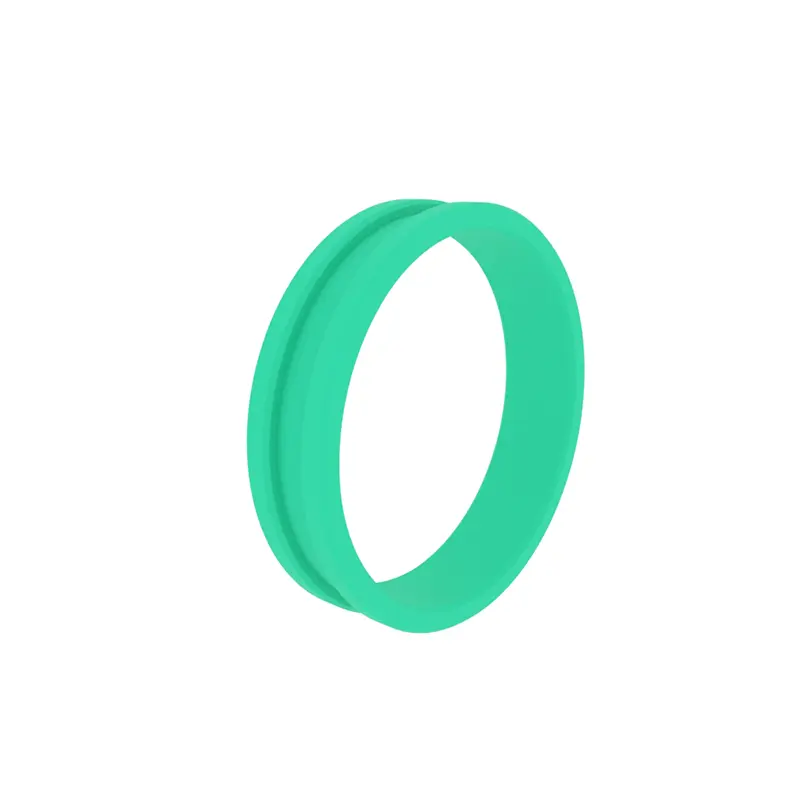

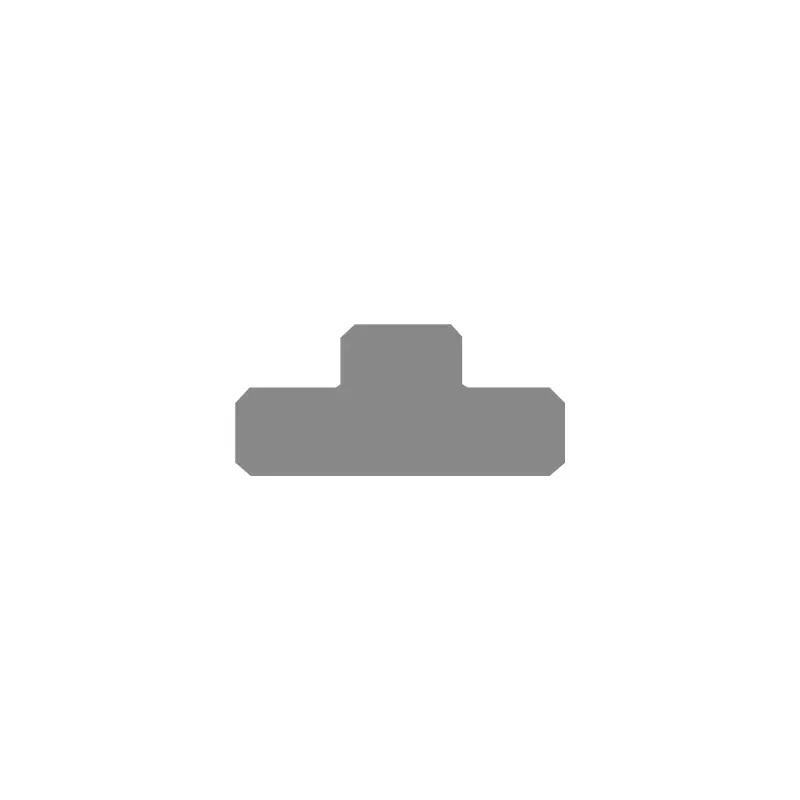

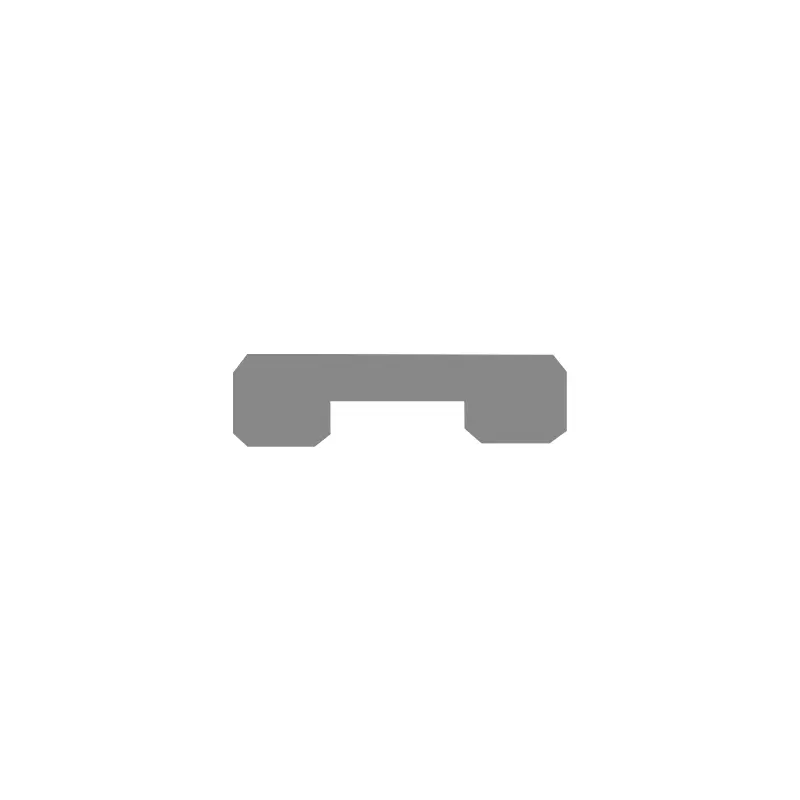

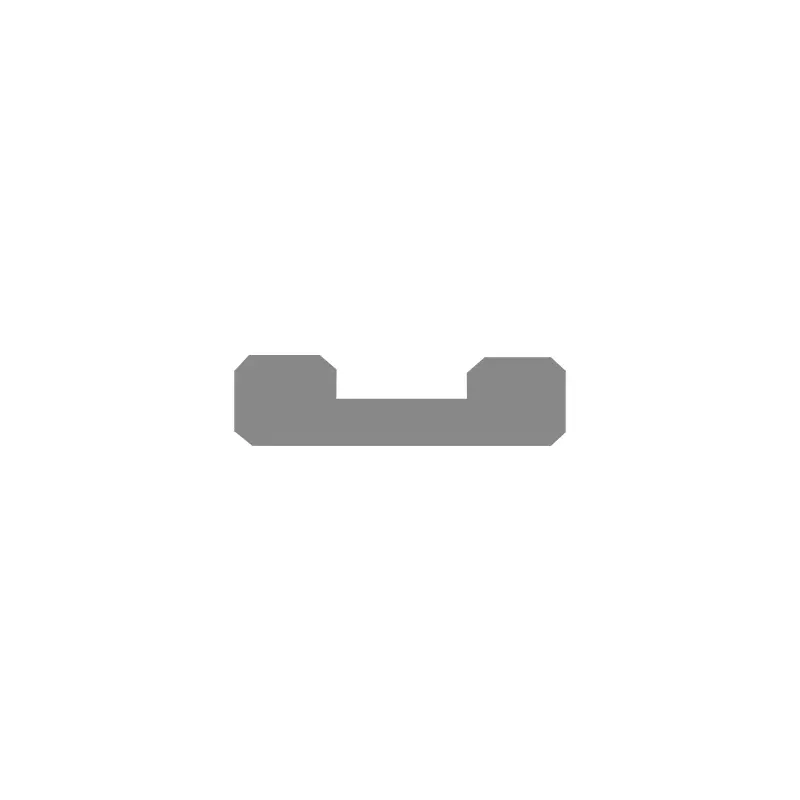

RCF107 Ο τυπικός δακτύλιος οδηγού είναι κατάλληλος για οδηγούς εμβόλου. Έχει μια αυλάκωση στην εσωτερική διάμετρο. Μπορεί να είναι ανοιχτό ή όχι.

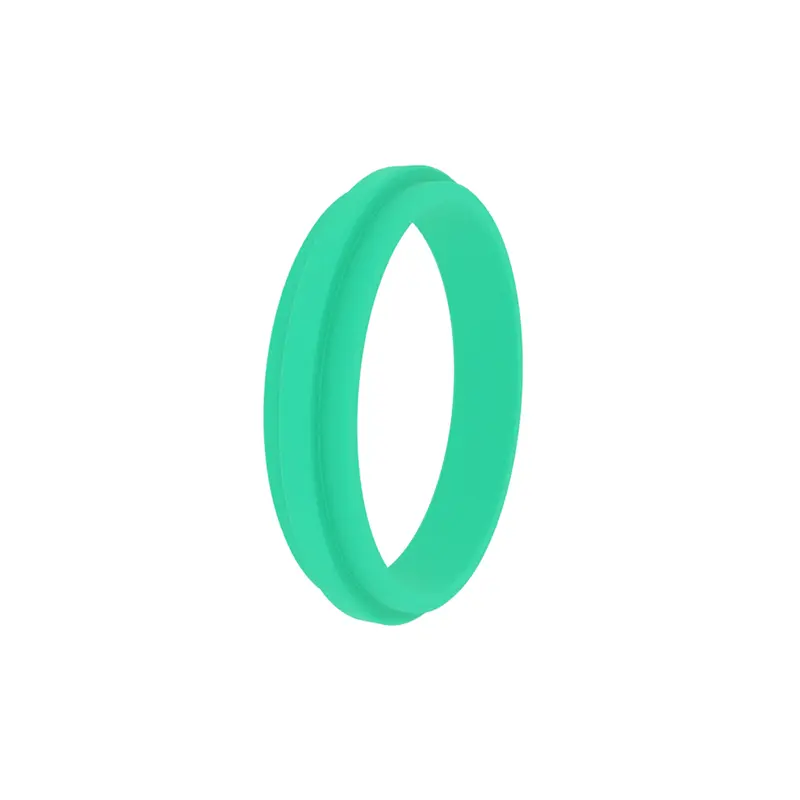

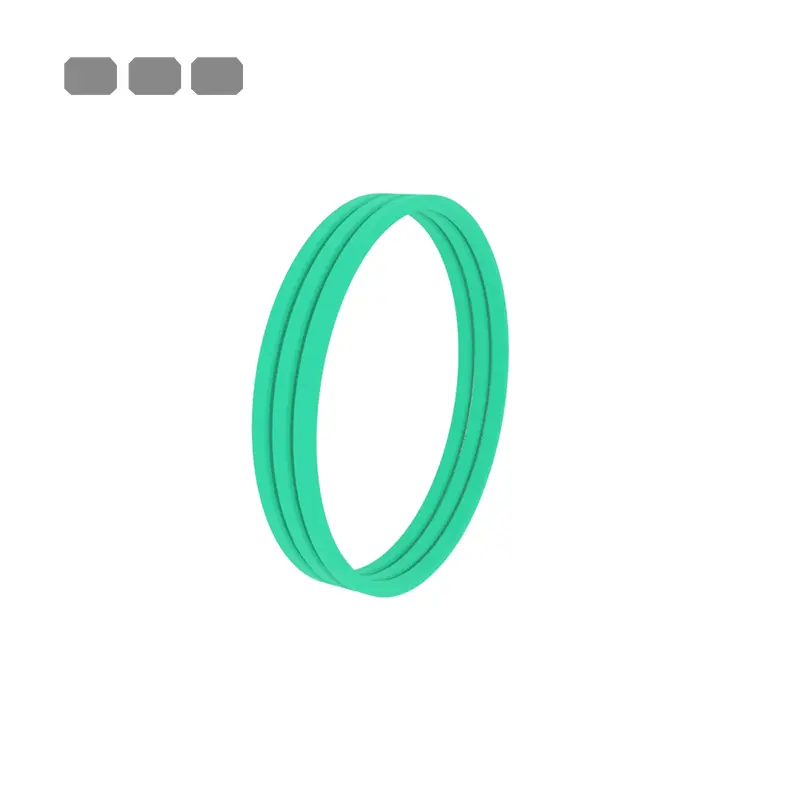

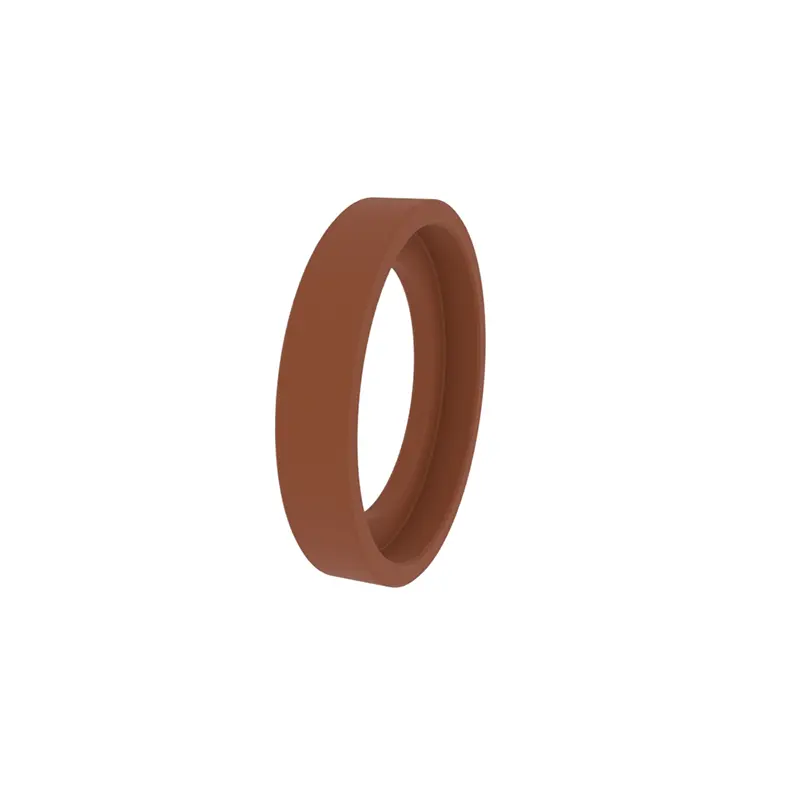

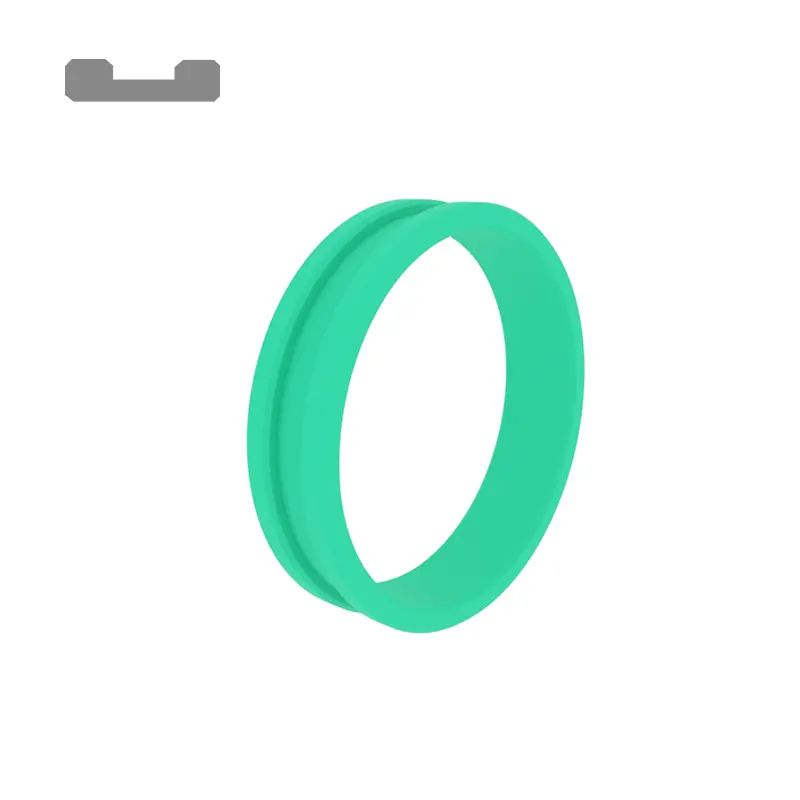

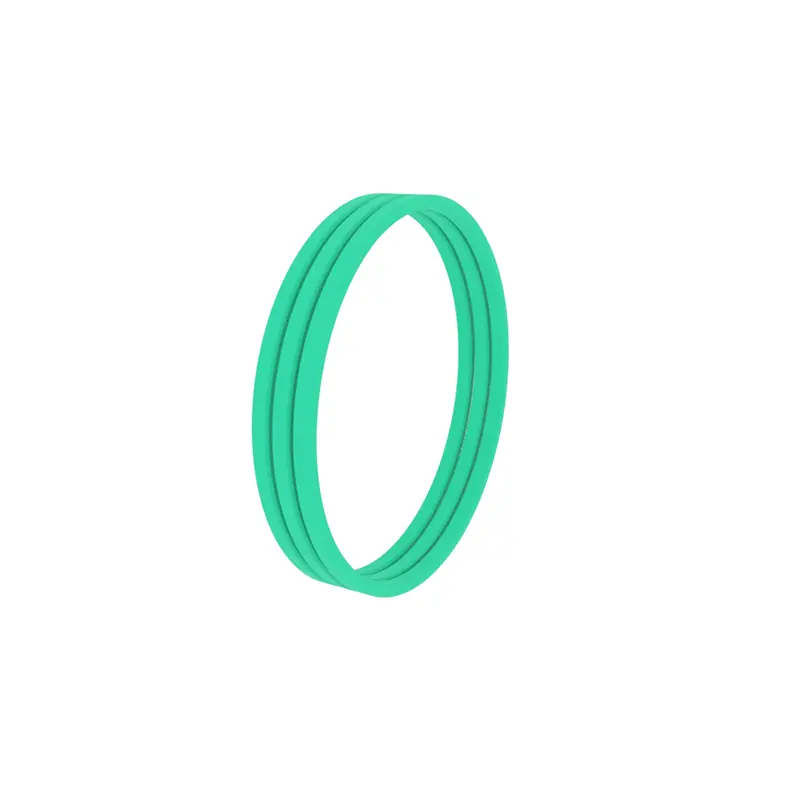

RCF108 Πρότυπο δακτύλιο οδηγού, κατάλληλο για κατευθυντήριες γραμμές εμβόλου, με αυλακώσεις στην εξωτερική διάμετρο, διαθέσιμη με ή χωρίς άνοιγμα.

Χαρακτηριστικά και εφαρμογές προϊόντος:

Χαρακτηριστικά προϊόντος

Ο δακτύλιος οδηγού σφράγισης, κατάλληλος για το ISO10766 Standard Cove Groove, η πλαστική αντιστοίχιση, μπορεί να αποτρέψει την "μπλοκάρισμα" και την "κατάσχεση", την ισχυρή ικανότητα φορτίου και ακόμα ελαστική πριν φτάσει σε εύθραυστη θερμοκρασία. Οι άκρες του δακτυλίου οδηγών είναι λοξά για να εμποδίσουν τις άκρες να συμπιέζονται στο κενό που παράγεται από την ημικυκλική λοξότμηση της αυλάκιας της κοιλότητας.

Κύριες εφαρμογές

Μηχανήματα μηχανικών, γεωργικά μηχανήματα, μηχανήματα χύτευσης με έγχυση, πλατφόρμες φόρτωσης και εκφόρτωσης, κυλίνδρους υποστήριξης, βιομηχανικά οχήματα, πρέσες, μεταλλουργικούς κυλίνδρους.

Παράδειγμα 1 Οδηγός δακτυλίου αυλάκι για ράβδο εμβόλου

Παράδειγμα 2 ενός Groove Ring Guide Guide

Υλικά

1. PTFE (για μεσαία και ελαφριά φορτία).

2. POM ή PA (για ελαφριά φορτία).

3. Φαινολική ρητίνη + ίνες υφάσματος (για βαριά φορτία)

Επιλογή του πλάτους και του αριθμού οδηγών

Ο τύπος μπορεί να χρησιμοποιηθεί για τον προκαταρκτικά προσδιορισμό t = (f*f) / (d*pr)

T: Πλάτος δακτυλίου οδηγού (mm), F: μέγιστο ακτινικό φορτίο (n), f: συντελεστής ασφαλείας, PR: μέγιστο επιτρεπόμενο ακτινικό φορτίο (n/mm²), D: διάμετρος εμβόλου ή ράβδου εμβόλου (mm)

Παράδειγμα: d = 60mm, f = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14,8mm

Η υπολογιζόμενη επιλογή είναι να επιλέξετε ένα δακτύλιο οδηγού με πλάτος t = 15mm ή δύο δακτυλίους οδηγού με πλάτος 9,7mm. Εάν έχουν επιλεγεί δύο δακτύλιοι οδηγών με πλάτος 9,7mm, ο συντελεστής ασφαλείας μπορεί να αυξηθεί σε 2,6. Γενικά, ο συνιστώμενος συντελεστής ασφαλείας είναι F = 2

Προσδιορισμός του μήκους κοπής

L = 3.14* (d -w) -k για το έμβολο

L = 3.14* (d+w) -k για ράβδο εμβόλου

Το K είναι η σταθερά θερμοκρασίας, επιλέγεται 0,8 όταν η θερμοκρασία είναι κάτω από 120 μοίρες και το 2,0 επιλέγεται όταν η θερμοκρασία είναι πάνω από 120 μοίρες.

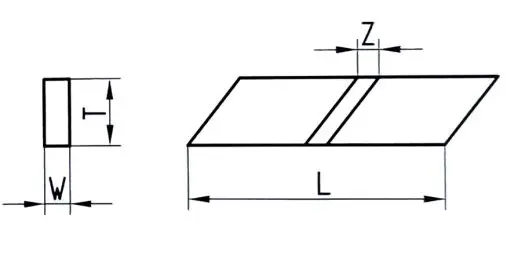

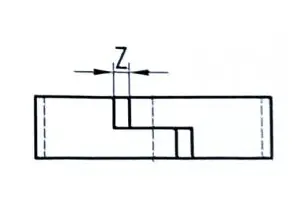

Υπολογισμός του χάσματος κοπής z

Τύπος τομής

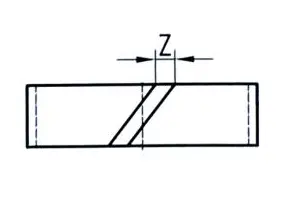

30 ° Bevel Cut

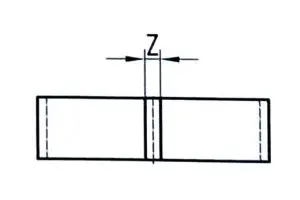

Ευθεία κοπή (κυρίως χρησιμοποιείται για περιστροφή ή ταλάντευση και μη τυποποιημένες αυλακώσεις)

Z σχήματος τομής (έχει επίσης λειτουργία στεγανοποίησης)
