Στεγανοποιητικά χείλη περιστροφικού άξοναείναι κοινώς γνωστά ως λαδιοσφραγίδες. Τοποθετούνται σε περιστροφικά περιβλήματα ρουλεμάν και υφίστανται σχετική κίνηση ενάντια στον περιστρεφόμενο άξονα. Ένα μεταλλικό ένθετο παρέχει δομική στήριξη, ενώ ένα ελατήριο καλτσοδέτας εφαρμόζει ακτινική προφόρτιση στο χείλος στεγανοποίησης, αποτρέποντας τη διαρροή λιπαντικού και την είσοδο εξωτερικών ρύπων.

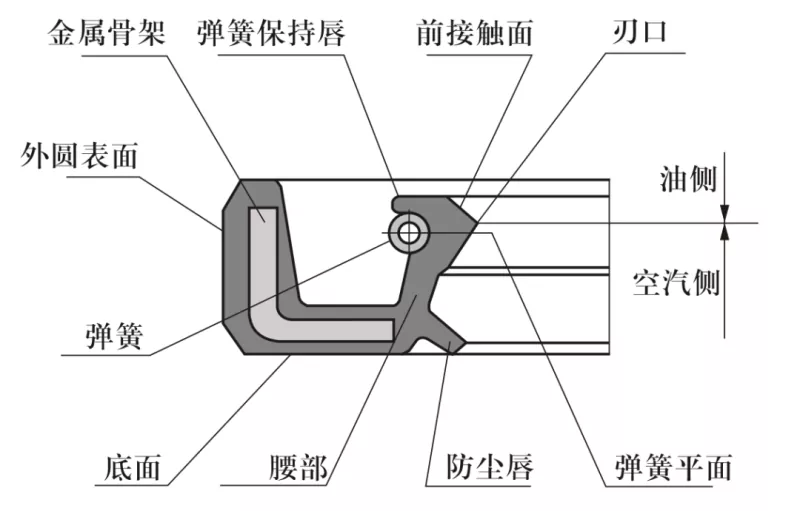

Σχήμα κοινών διατομών τσιμούχας λαδιού
1. Υλικό άξονα: Συνήθως ανθρακούχο χάλυβα ή ανοξείδωτο χάλυβα. Για εφαρμογές υψηλής ταχύτητας, χρησιμοποιείται επιχρωμίωση, με σκληρότητα HRC 40–45.
2. Σχεδιασμός περιστροφικού άξονα και οπής περιβλήματος: Η επιφάνεια του άξονα πρέπει να είναι λεία και χωρίς γρέζια. Τα σπειροειδή σημάδια κατεργασίας μπορούν να δημιουργήσουν ένα αποτέλεσμα άντλησης που οδηγεί σε διαρροή. Επομένως, συνιστάται η λείανση της περιοχής του άξονα όπου είναι εγκατεστημένη η στεγανοποίηση σε τραχύτητα επιφάνειας Ra 0,1–0,5 μm. Απαιτείται πιο ομαλό φινίρισμα καθώς αυξάνεται η ταχύτητα περιστροφής.
Για να διευκολυνθεί η εγκατάσταση και η αφαίρεση, ο άξονας και η οπή του περιβλήματος πρέπει να σχεδιάζονται με λοξοτομές ή στρογγυλεμένες άκρες, όπως φαίνεται στα Σχήματα 1 και 2.

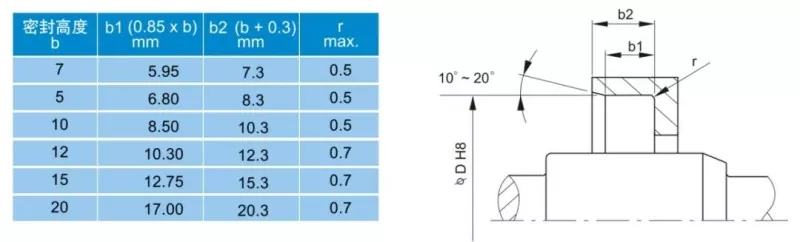

Εικόνα 1: Σχέδιο λοξοτομής οπής περιβλήματος

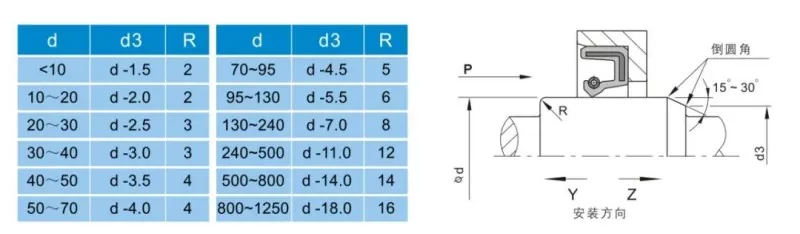

Εικόνα 2: Σχέδιο λοξοτομής περιστροφικού άξονα

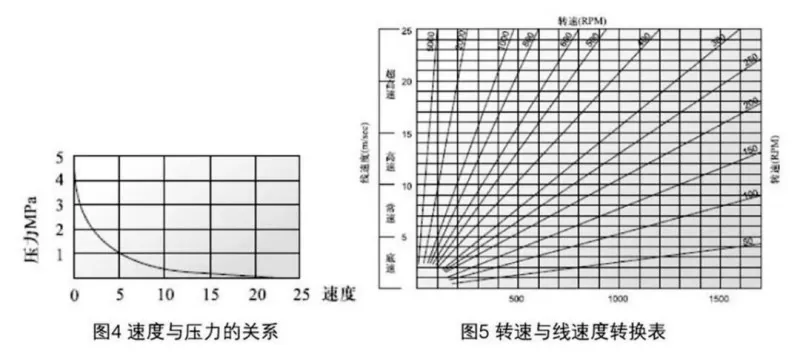

Υπάρχουν πολλοί παράγοντες που επηρεάζουν την απόδοση της σφράγισης. Πέρα από το υλικό και τη δομή της τσιμούχας λαδιού, παράγοντες όπως το μέσο, η θερμοκρασία, η πίεση, η λίπανση, η ταχύτητα και η τραχύτητα της επιφάνειας επηρεάζουν άμεσα την απόδοση—και αυτοί οι παράγοντες συχνά αλληλεπιδρούν μεταξύ τους. Τα ακόλουθα γραφήματα παρέχονται για αναφορά χρήστη.

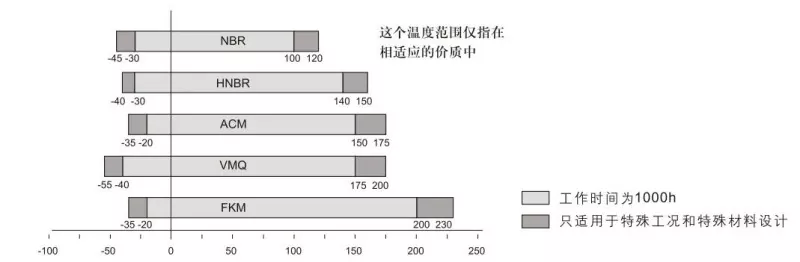

Εικόνα 3: Επίδραση της θερμοκρασίας στις τσιμούχες λαδιού

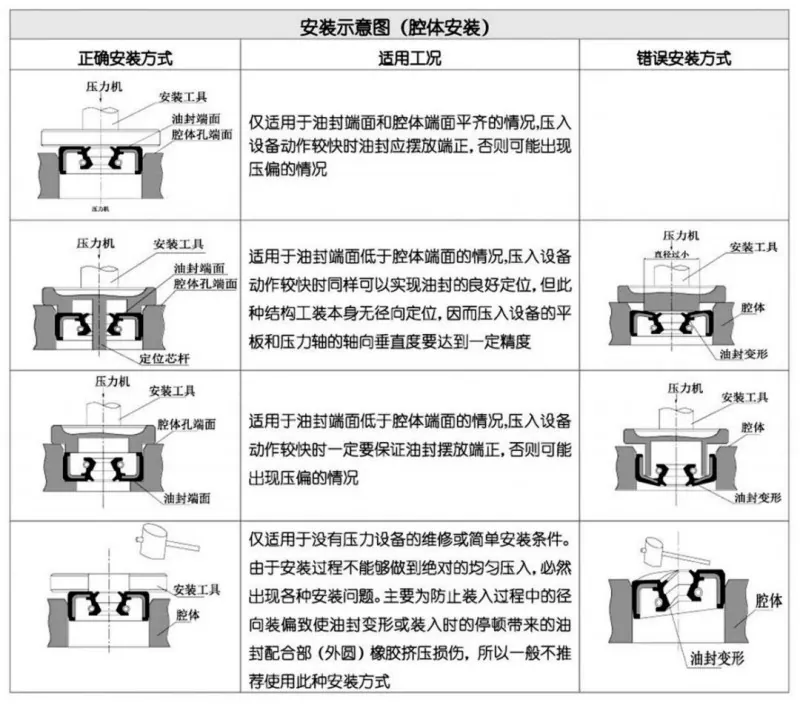

Η προσεκτική εγκατάσταση είναι απαραίτητη προϋπόθεση για τη σωστή λειτουργία μιας τσιμούχας λαδιού.
