Το Ruichen FS-D Heavy-Duty Spring-Energized Seal αντιπροσωπεύει ένα μοντέλο υψηλής απόδοσης της σειράς, σχεδιασμένο για μακροχρόνια, αξιόπιστη σφράγιση κάτω από ακραίες συνθήκες λειτουργίας. Ενσωματώνει πολλαπλά τεχνικά πλεονεκτήματα, επιτρέποντάς του να αντέχει σε πολύπλοκα περιβάλλοντα που χαρακτηρίζονται από υψηλή πίεση, υψηλή θερμοκρασία, σοβαρή διάβρωση και παρουσία στερεών σωματιδίων.
Οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα.
|
Πίεση (MPa) |
Ταχύτητα (m/s) |
Θερμοκρασία °C |
Μέσα ενημέρωσης |
|
|
<40: Χρησιμοποιήστε πλάτος αυλάκωσης L >40 MPa: Χρησιμοποιήστε πλάτος αυλάκωσης L1 |
<10 |
BO/DO -35~+250 |
Αλλος -200~+250 |
Όλα τα υγρά, τα χημικά και τα αέρια |
Αυτό το μοντέλο διαθέτει ενισχυμένη δομή με οδοντωτό χείλος σε συνδυασμό με σύστημα ελατηρίου υψηλής αντοχής, που επιτρέπει στο εφαρμοστέο εύρος πίεσης να εκτείνεται έως και 100 MPa (όταν χρησιμοποιείται με εξειδικευμένο σχέδιο αυλάκωσης). Το σύστημα υλικών του έχει βελτιστοποιηθεί ειδικά για να αντέχει σε βραχυπρόθεσμες υψηλές θερμοκρασίες 260°C διατηρώντας παράλληλα εξαιρετική ελαστικότητα σε χαμηλές θερμοκρασίες. Ο σχεδιασμός ενισχύει επίσης σημαντικά την αντοχή στην εξώθηση και τη φθορά.
Οι σφραγίδες Ruichen FS-D με ελατήριο επιδεικνύουν εξαιρετική αντοχή σε υδραυλικά μηχανήματα βαρέως τύπου, εξοπλισμό γεώτρησης και παραγωγής πετρελαίου, χημικούς αντιδραστήρες υψηλής θερμοκρασίας και βαρύ βιομηχανικό εξοπλισμό. Σχεδιασμένα για να αντέχουν σε συνθήκες κακής ή και καθόλου λίπανσης, διατηρούν αποτελεσματική σφράγιση ακόμη και σε περιβάλλοντα που περιέχουν στερεούς ρύπους. Η επιλογή των σφραγίδων Ruichen FS-D παρέχει μια ισχυρή τεχνική εγγύηση για τη μακροπρόθεσμη, αξιόπιστη λειτουργία κρίσιμου εξοπλισμού.
Όλες οι διαστάσεις εντός του εύρους παραμέτρων είναι διαθέσιμες.
Σημείωση: Εάν οι απαιτούμενες προδιαγραφές δεν αναφέρονται σε αυτόν τον πίνακα, επικοινωνήστε μαζί μας. μπορούν να παρέχονται προϊόντα μεγέθους έως 1600 mm.
|

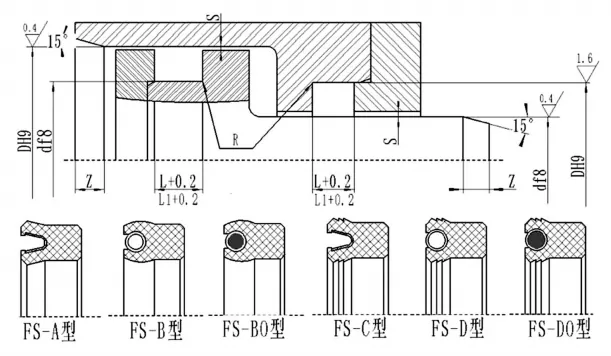

d |
D |
L+0,2 |
L1+0,2 (Ισχύει για πιέσεις >40 MPa) |
Ακτινική απόσταση Smax |
Μήκος λοξοτομής Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Οδηγίες Εφαρμογής: Κατάλληλο για τα πιο απαιτητικά βιομηχανικά περιβάλλοντα. συνιστάται για τη μακροχρόνια σφράγιση κρίσιμων εξαρτημάτων εξοπλισμού. Η ακριβής επιλογή απαιτεί την παροχή πλήρων παραμέτρων λειτουργίας.
