Δεσμευόμαστε να παρέχουμε μια λύση Trinity για κάθε σενάριο "που απαιτεί να μετατρέψουμε τις περιστροφικές σφραγίδες. Μέσα από 200+ τύπους υλικών και δομικά διπλώματα ευρεσιτεχνίας, βοηθάμε τους πελάτες να μειώσουν τα ποσοστά αποτυχίας και να επιτύχουν βελτιστοποίηση TCO. Η όλη σειρά των μοντέλων προϊόντων είναι πολύ διαφορετική. Μπορείτε να επιλέξετε ανάλογα με τις πραγματικές ανάγκες ή να προσαρμόσετε τη στροφή των περιστροφικών σφραγίδων από εμάς.

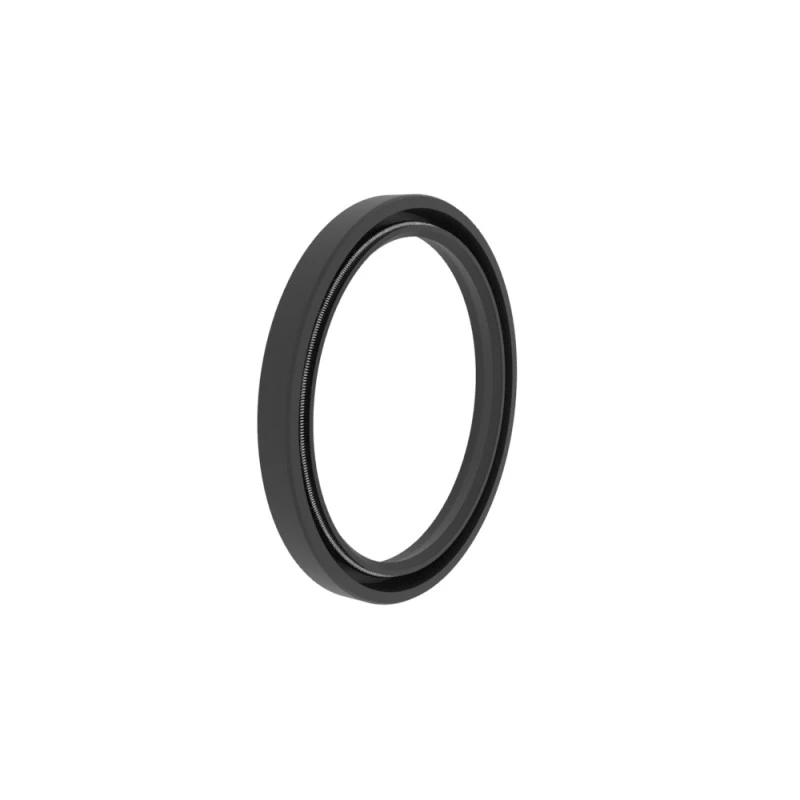

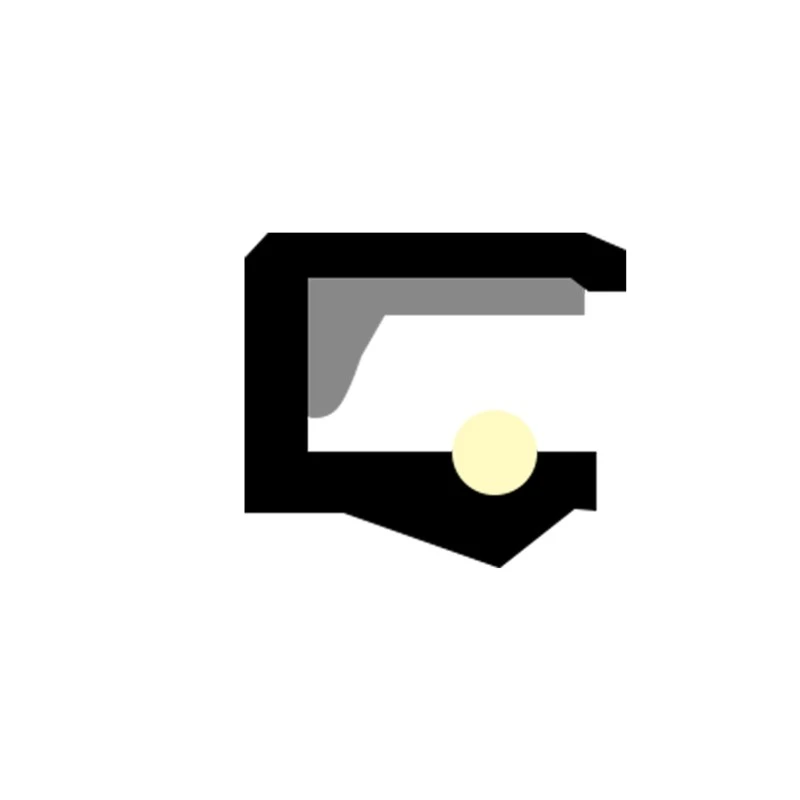

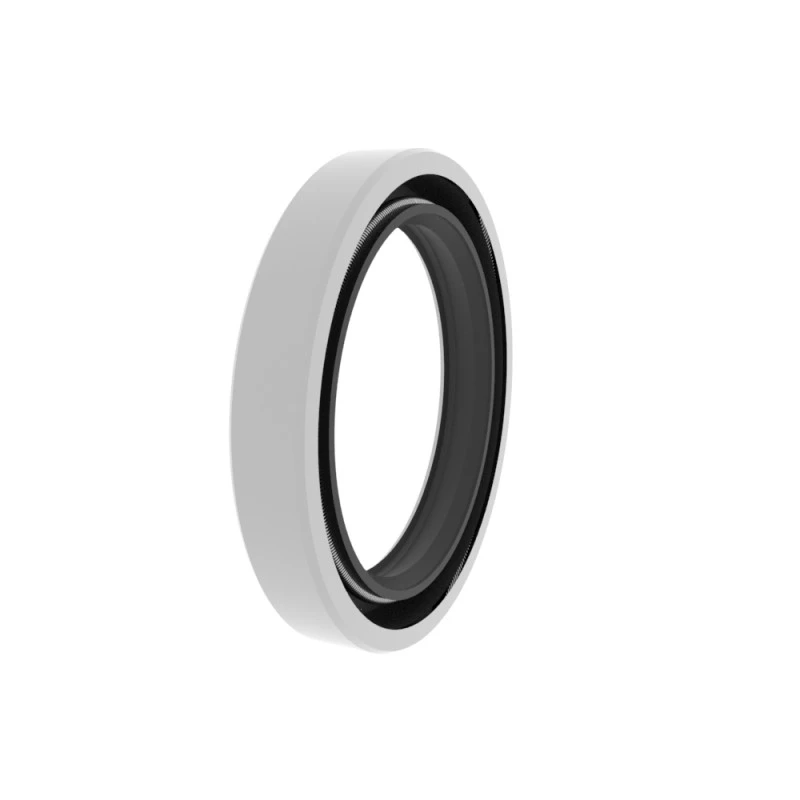

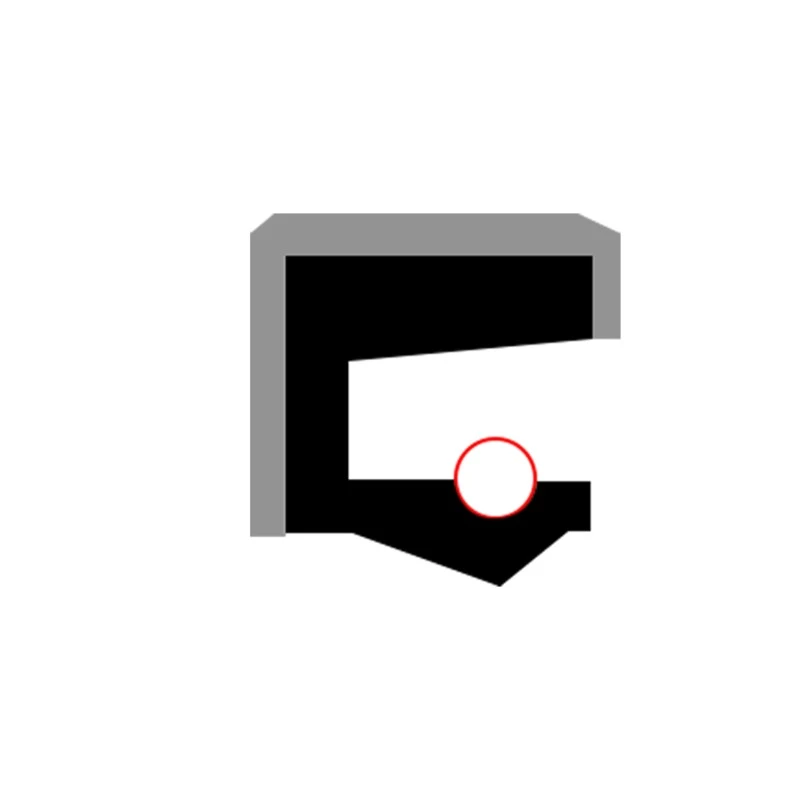

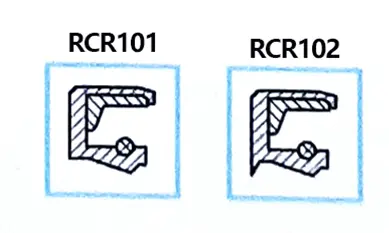

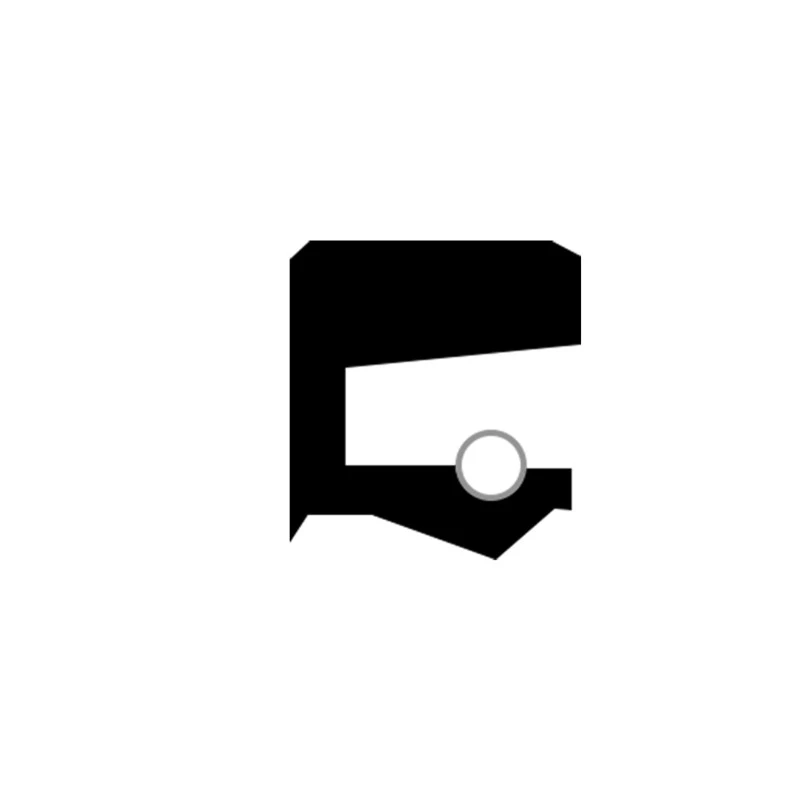

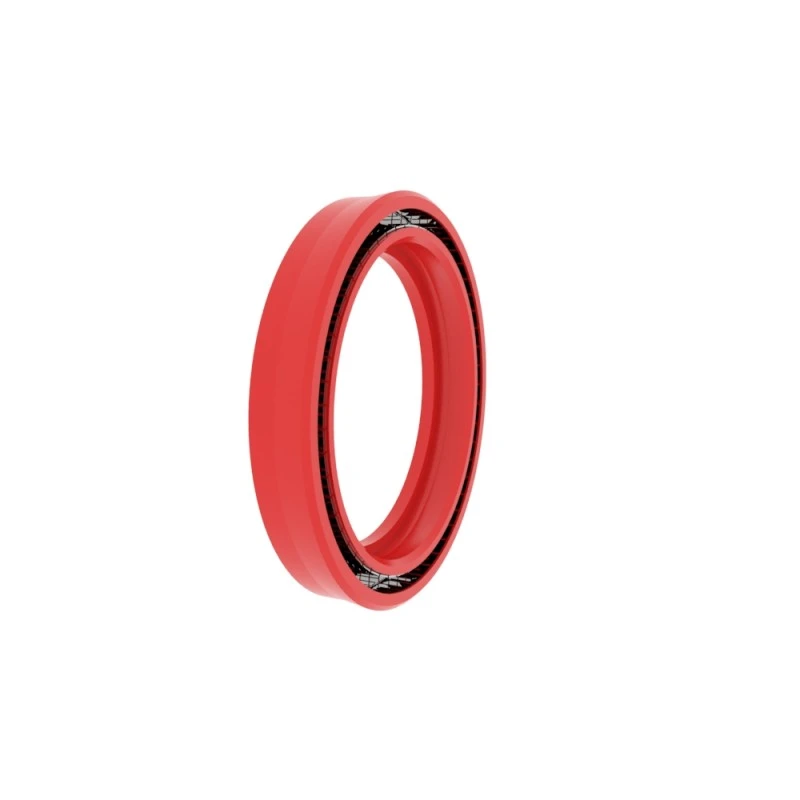

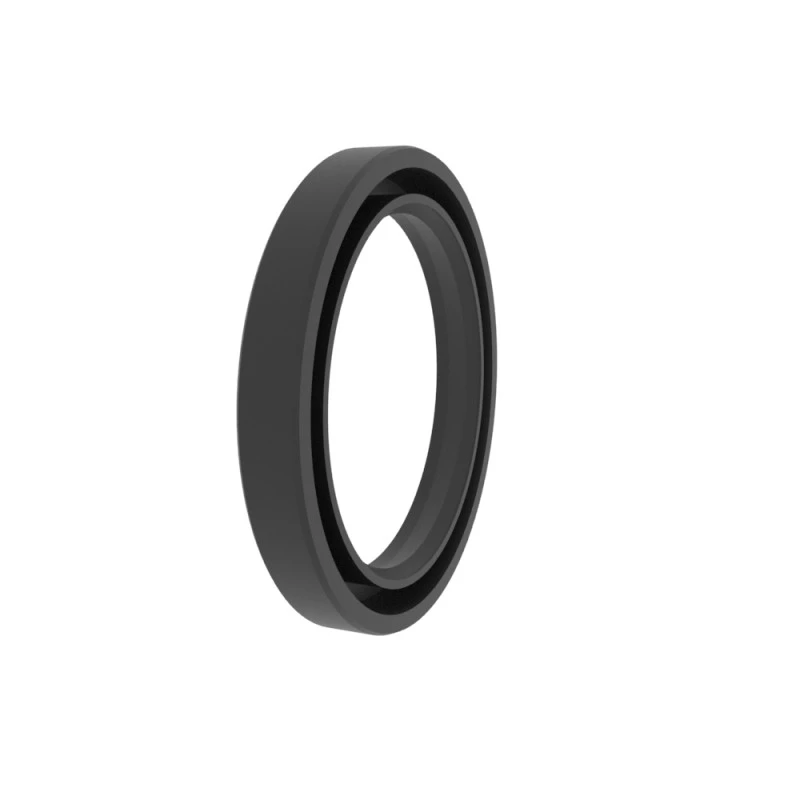

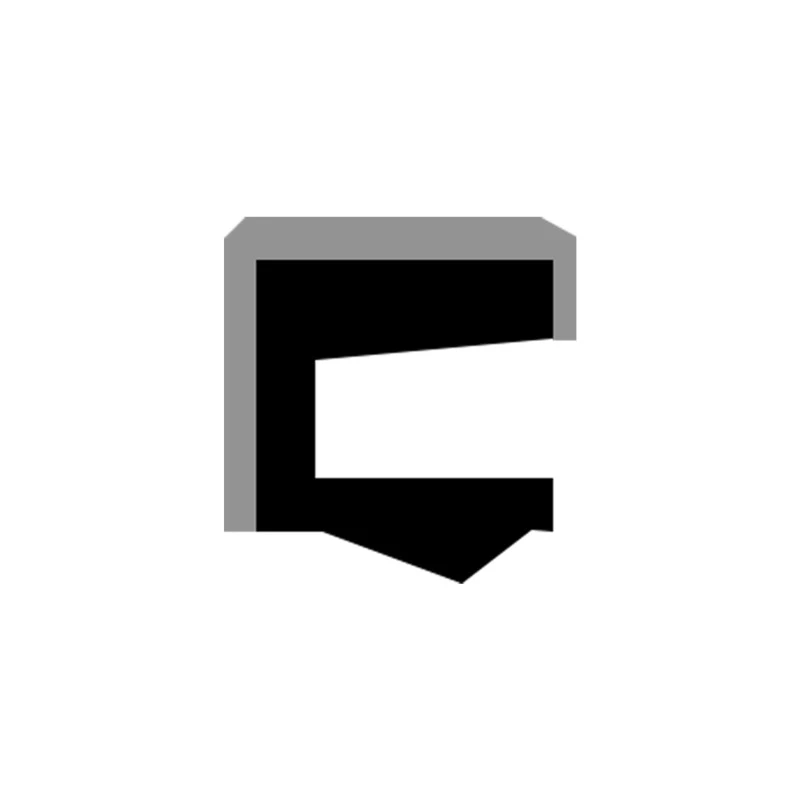

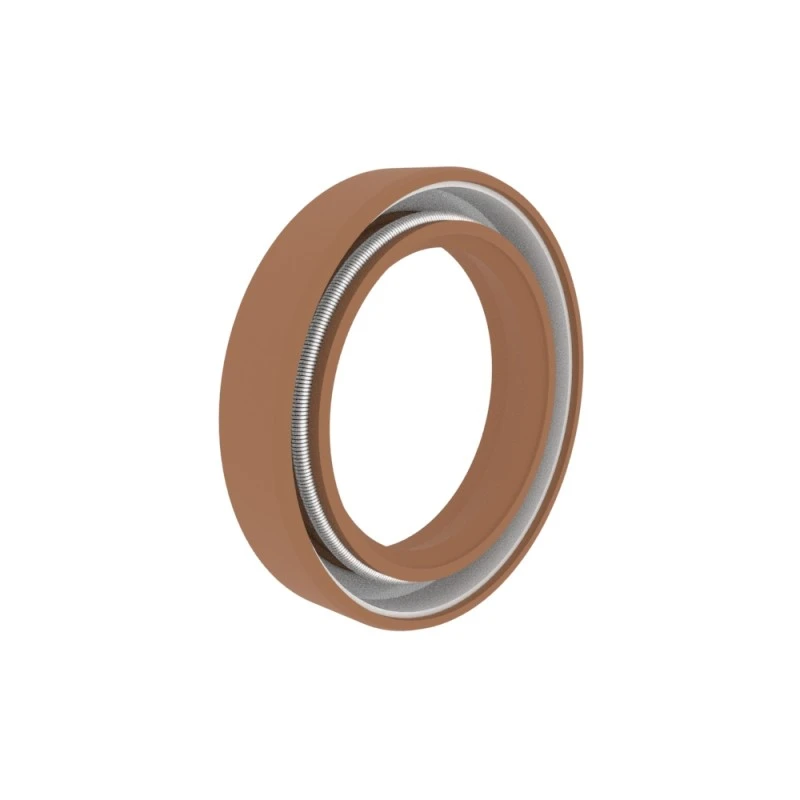

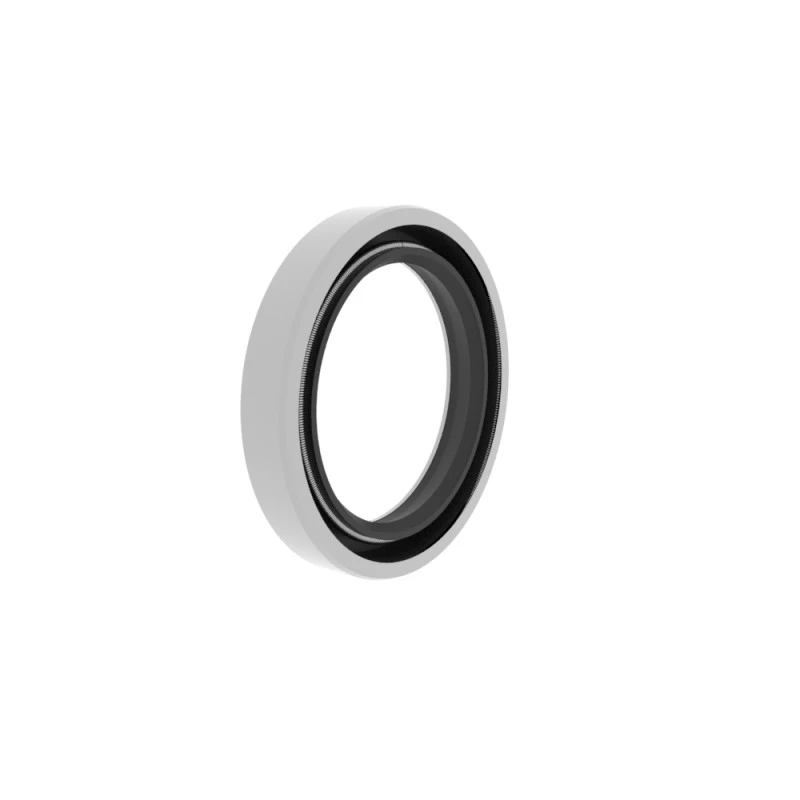

RCR101 περιστροφικός σκελετός μονής σφραγίδας χείλους, μονή δράση, αξονική ανοιχτή εγκατάσταση αυλάκωσης, που χρησιμοποιείται ευρέως, που χρησιμοποιείται κυρίως ως προστατευτικό στοιχείο για τα έδρανα.

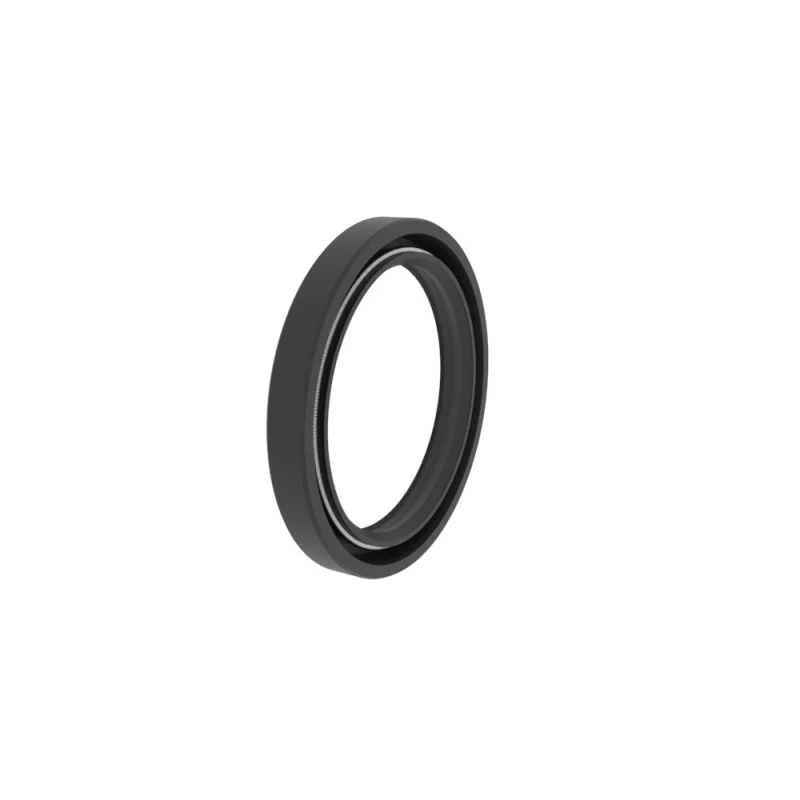

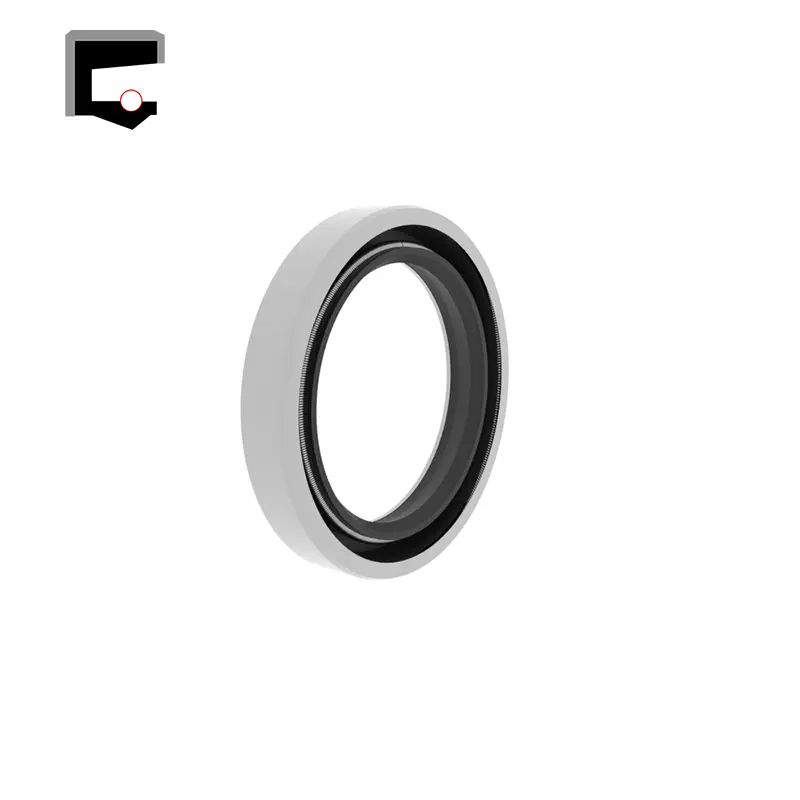

RCR102 περιστροφικό σκελετό διπλό σφραγίδα των χειλιών, μονή δράση, με βοηθητικό χείλος, αξονικό ανοιχτό αυλάκι, που χρησιμοποιείται ευρέως, που χρησιμοποιείται κυρίως ως προστατευτικό στοιχείο για έδρανα.

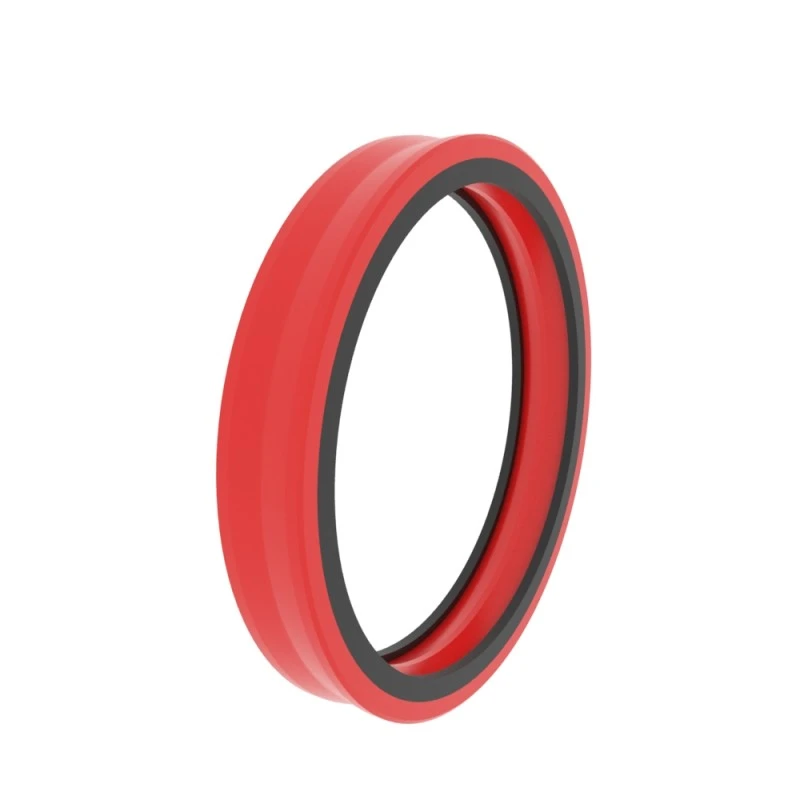

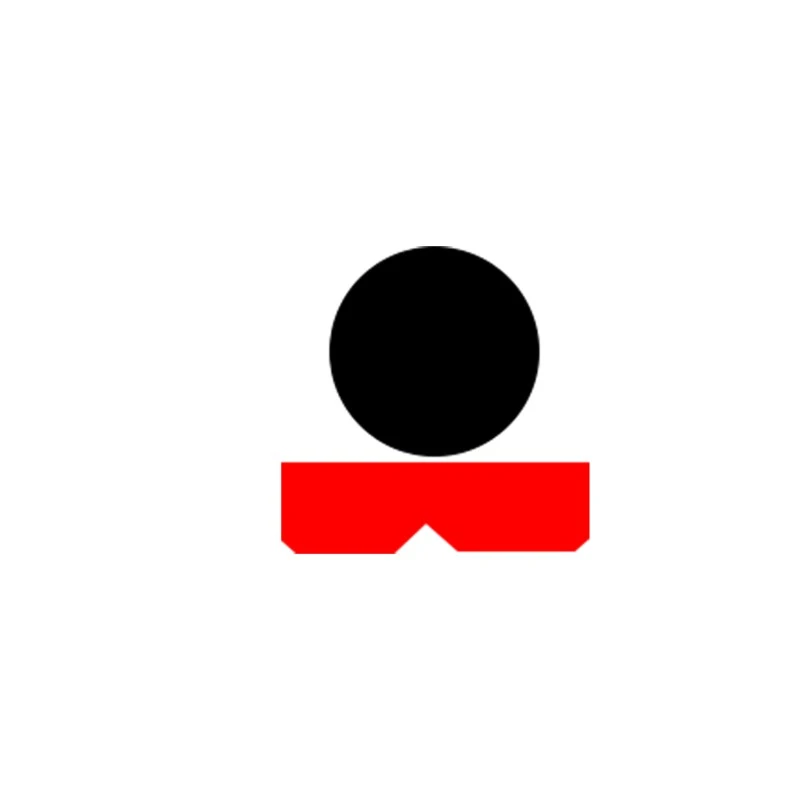

RCR103 περιστροφική σφράγιση, διπλή δράση, με δακτύλιο υποστήριξης, καλύτερη επίδραση σφράγισης κάτω από συνθήκες περιστροφικής σφράγισης υψηλής πίεσης.

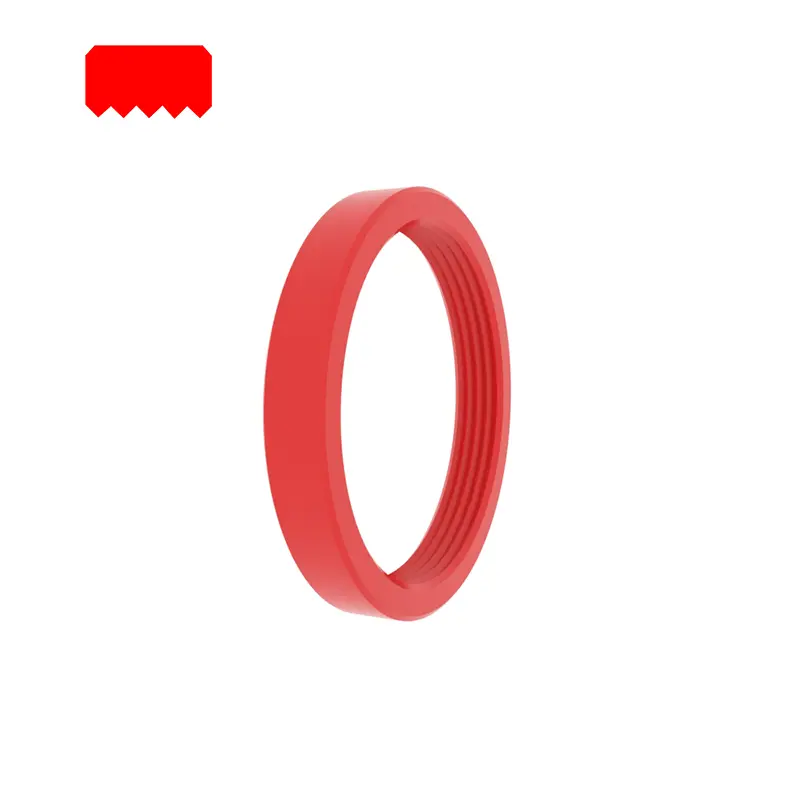

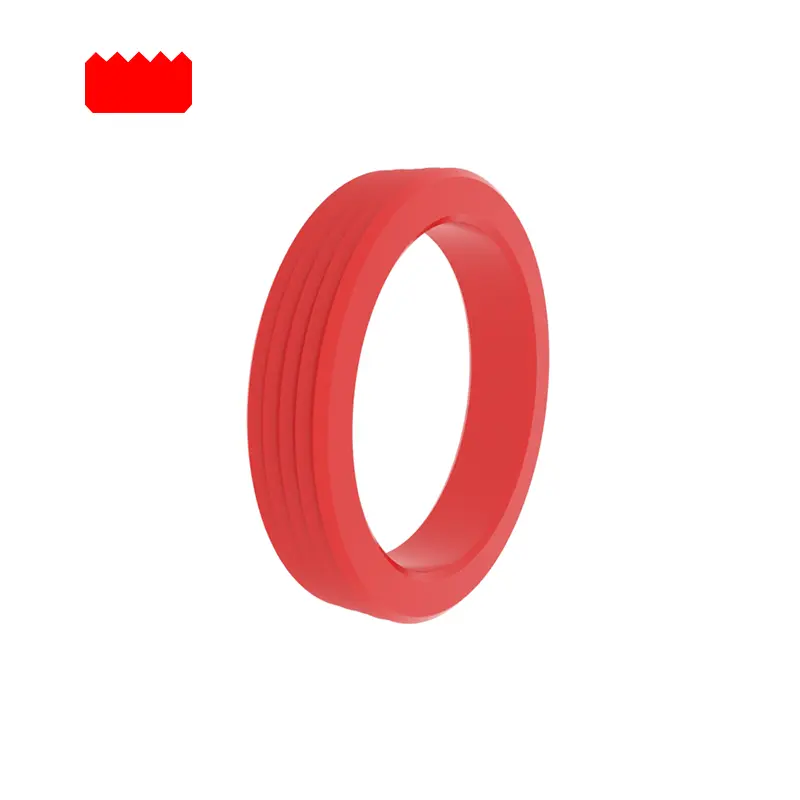

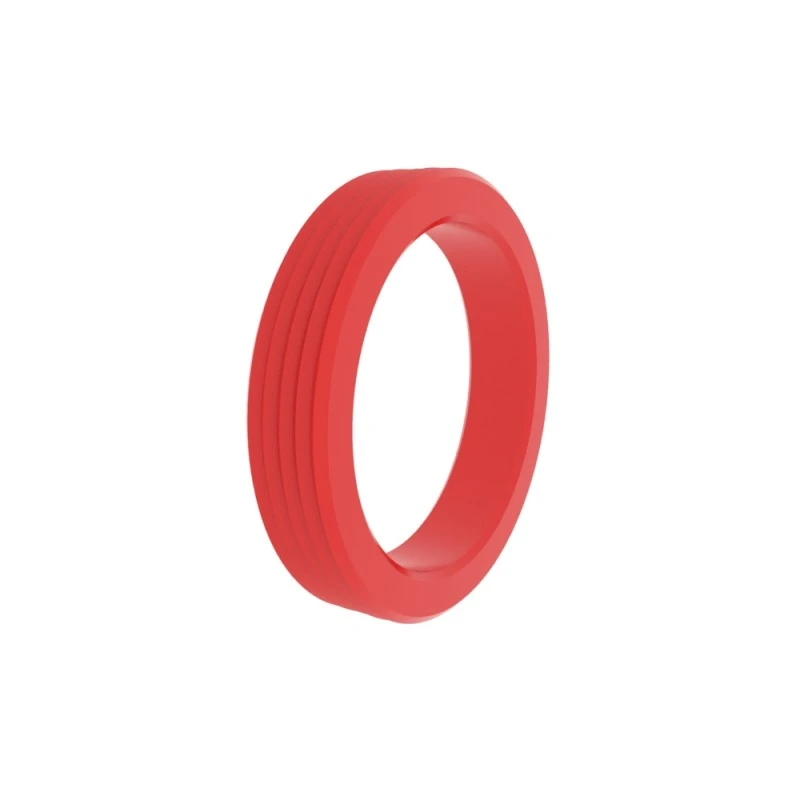

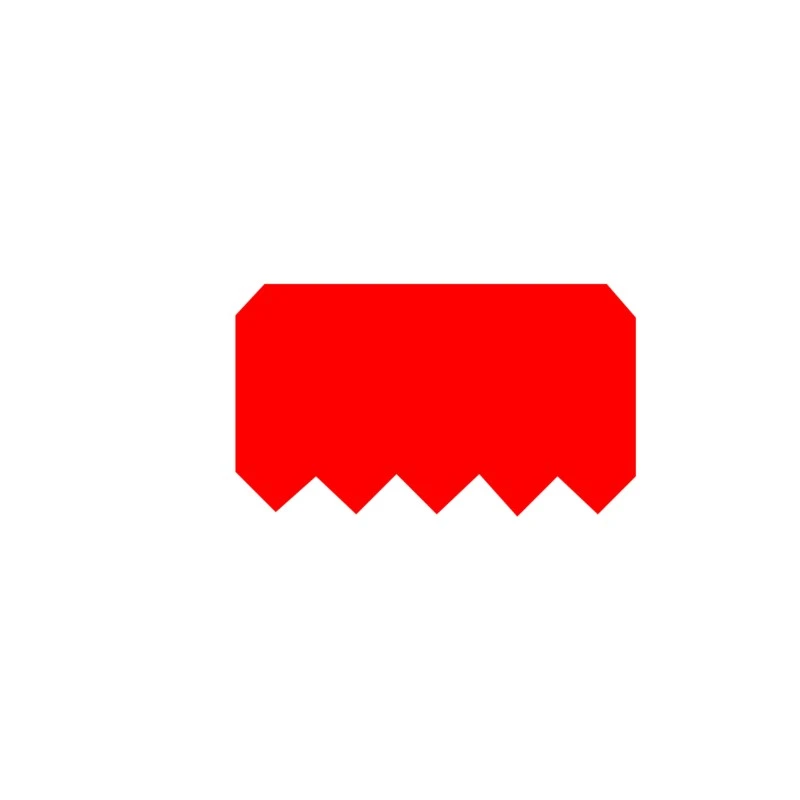

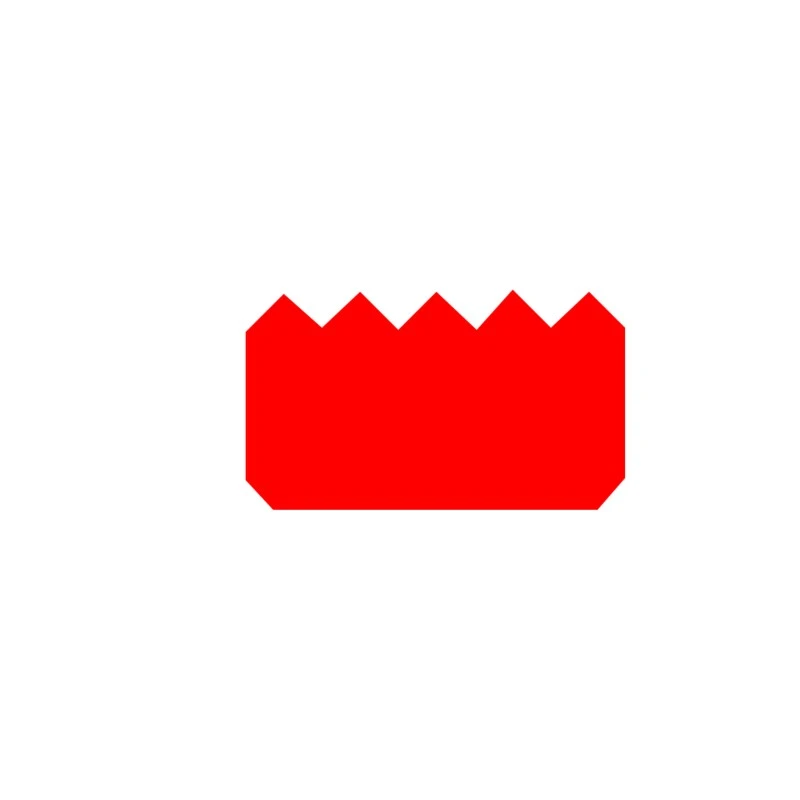

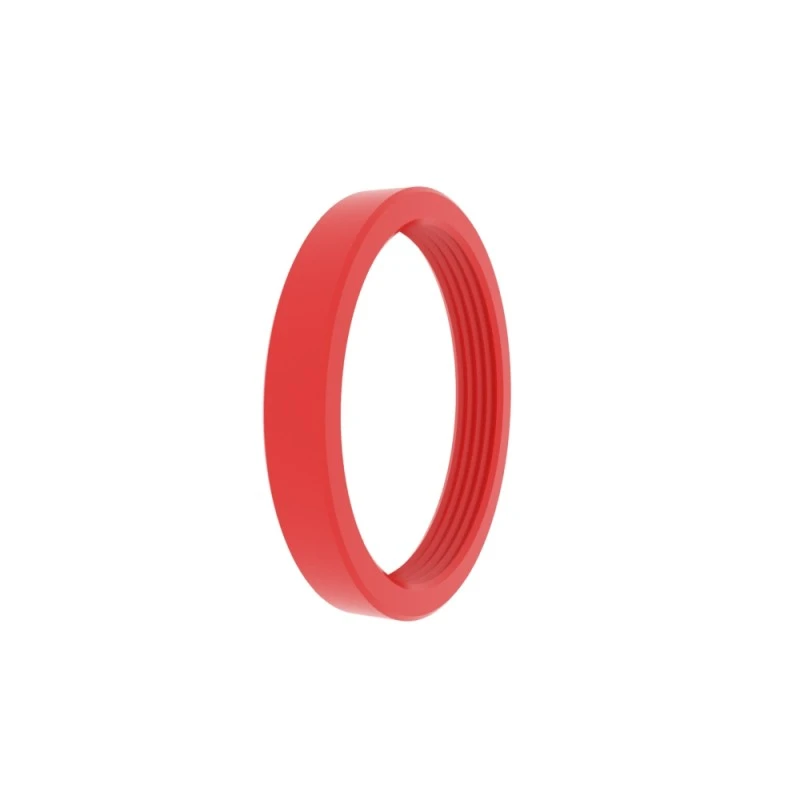

RCR104, RCR105 περιστροφική σφράγιση, διπλή δράση, στενή αυλάκωση, ενσωμάτωση σταθερής αυλάκωσης και οδοντωτή επιφάνεια σφράγισης.

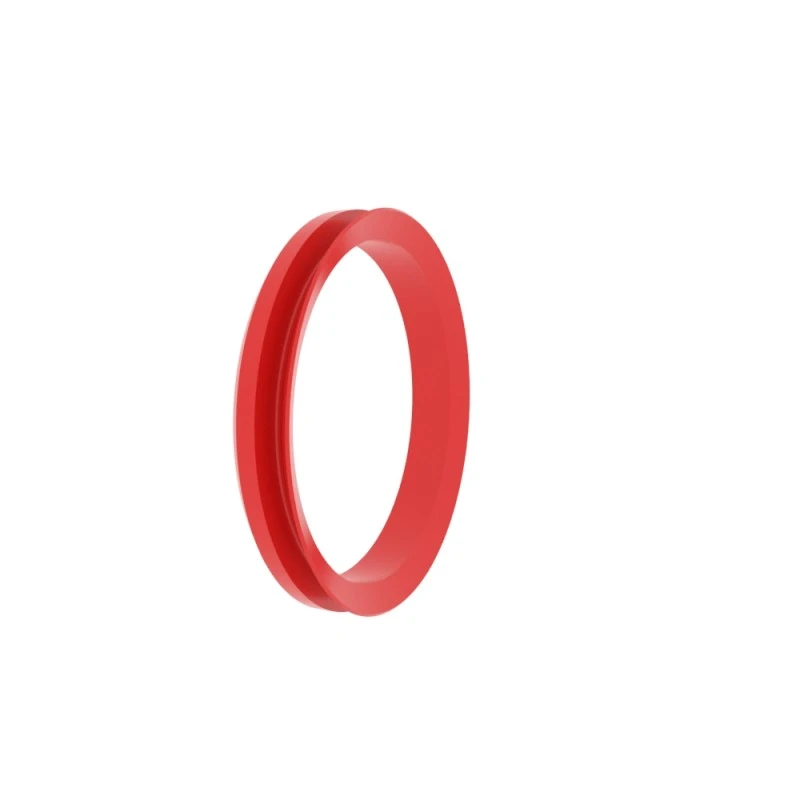

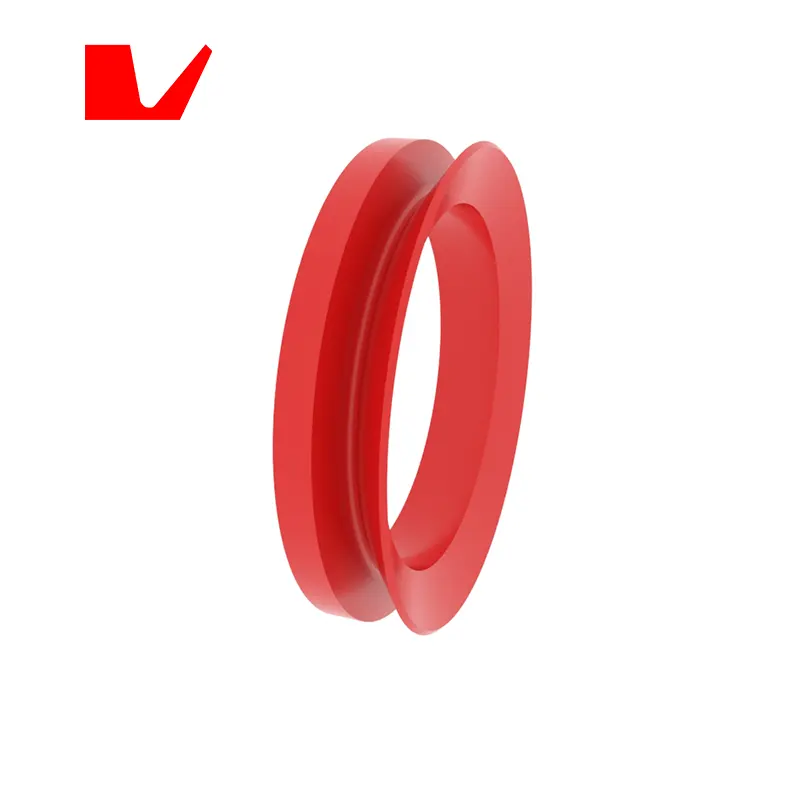

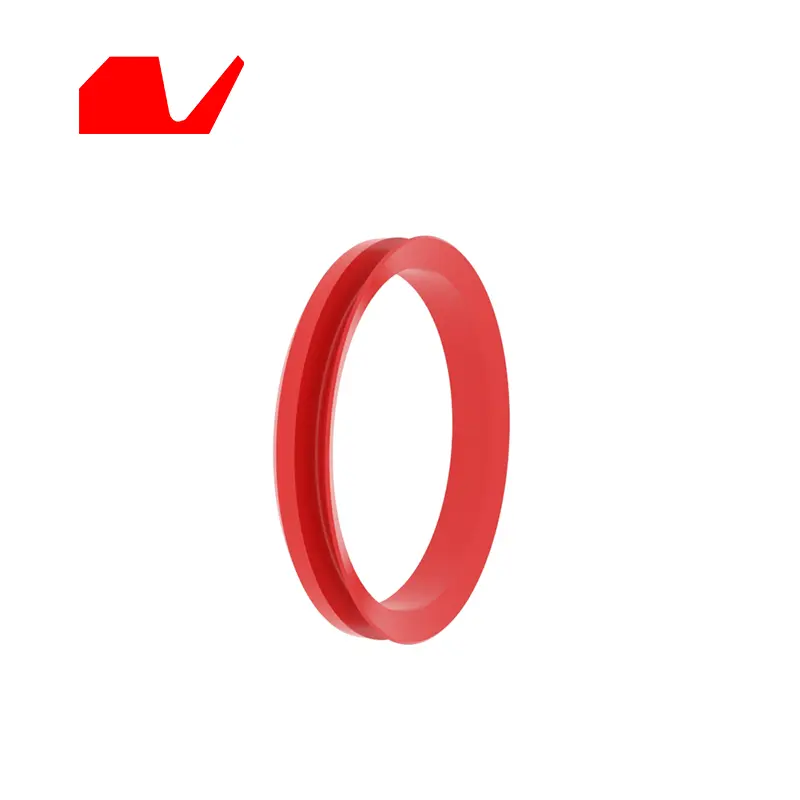

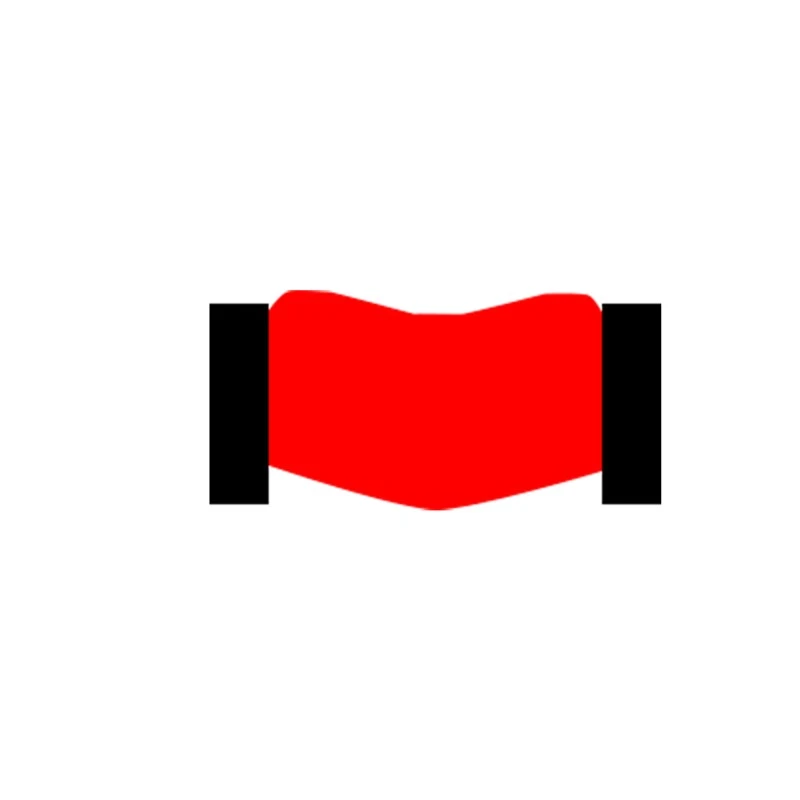

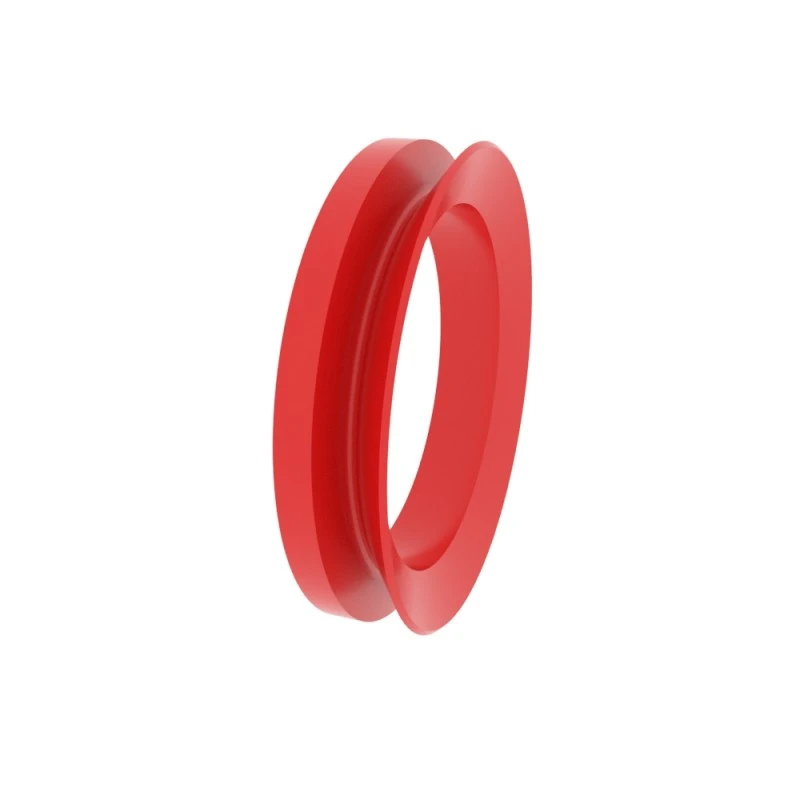

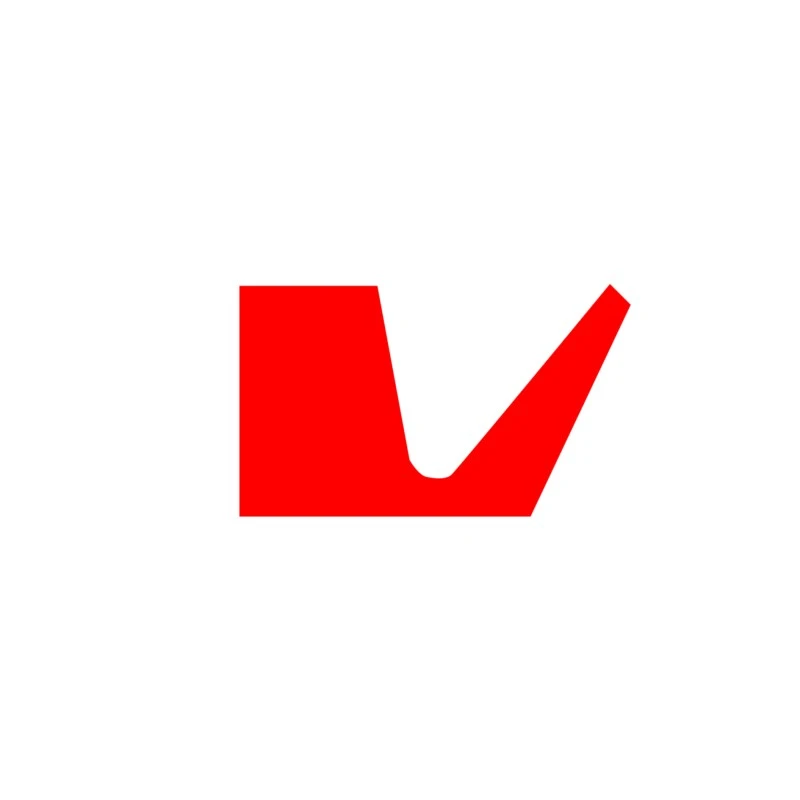

RCR106, RCR107 V περιστροφική σφράγιση σχήματος V, αξονική κίνηση, μεγάλο ελαστικό μέτρο, αντίσταση τριβής, σκόνη, ρύπους, εκτόξευση νερού, εκτόξευση πετρελαίου κλπ.
RCR108 περιστροφική σφράγιση, μονή δράση, χωρίς ελατήριο, η παρεμβολή των εσωτερικών και εξωτερικών χείλη καθορίζεται σύμφωνα με διαφορετικές συνθήκες εργασίας.

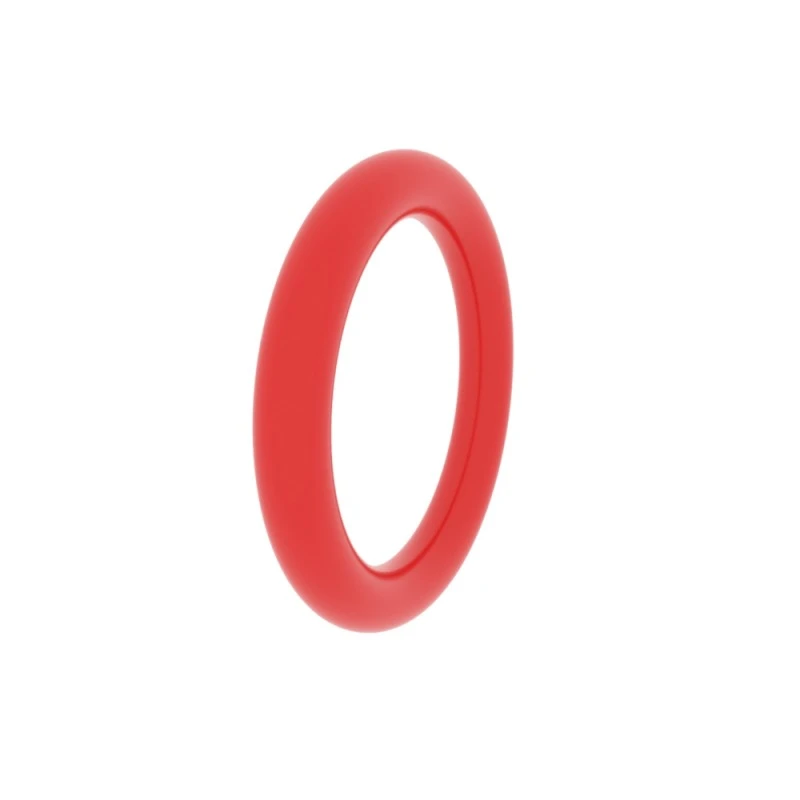

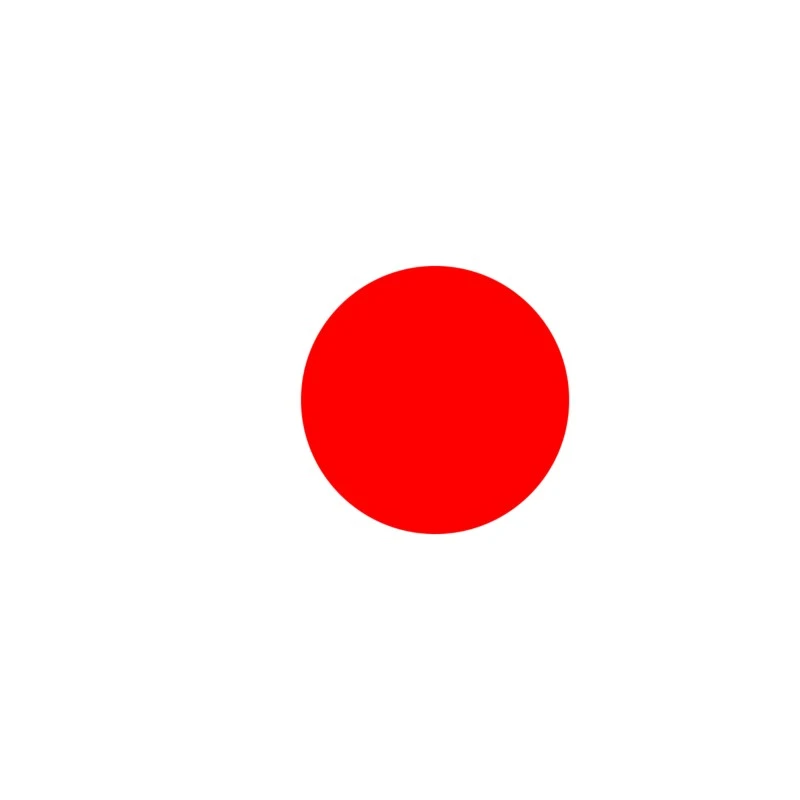

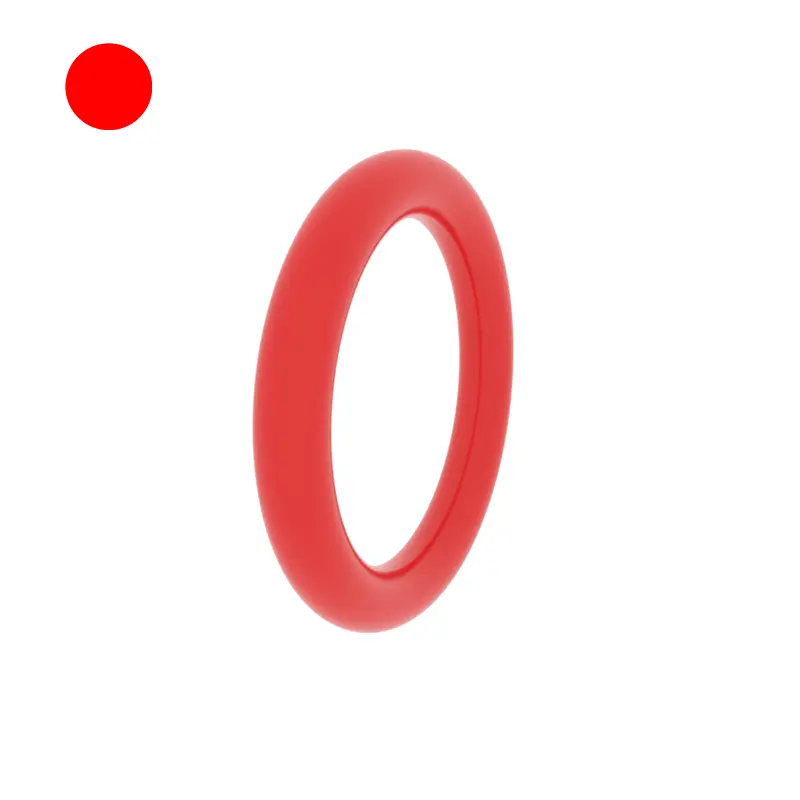

RCR109 δακτύλιος Ο, ελαστικό δακτύλιο που χρησιμοποιείται κυρίως για στατική σφράγιση ή δυναμική σφράγιση, εύκαμπτη επιλογή μέσου θερμοκρασίας. Για λεπτομερείς αυλακώσεις, παρακαλούμε ανατρέξτε στο δείγμα δακτυλίου O.
RCR110 περιστροφική σφραγίδα τετραφθοροαιθυλενίου για άξονα, διπλή δράση, κατάλληλη για στενές αυλακώσεις.
RCR111 περιστροφική σφραγίδα τετραφθοροαιθυλενίου για οπή, διπλή δράση, κατάλληλη για στενές αυλακώσεις.
RCR112 περιστροφική σφράγιση, διπλή δράση, στενή αυλάκωση, κατάλληλη για λιπαρές συνθήκες εργασίας.

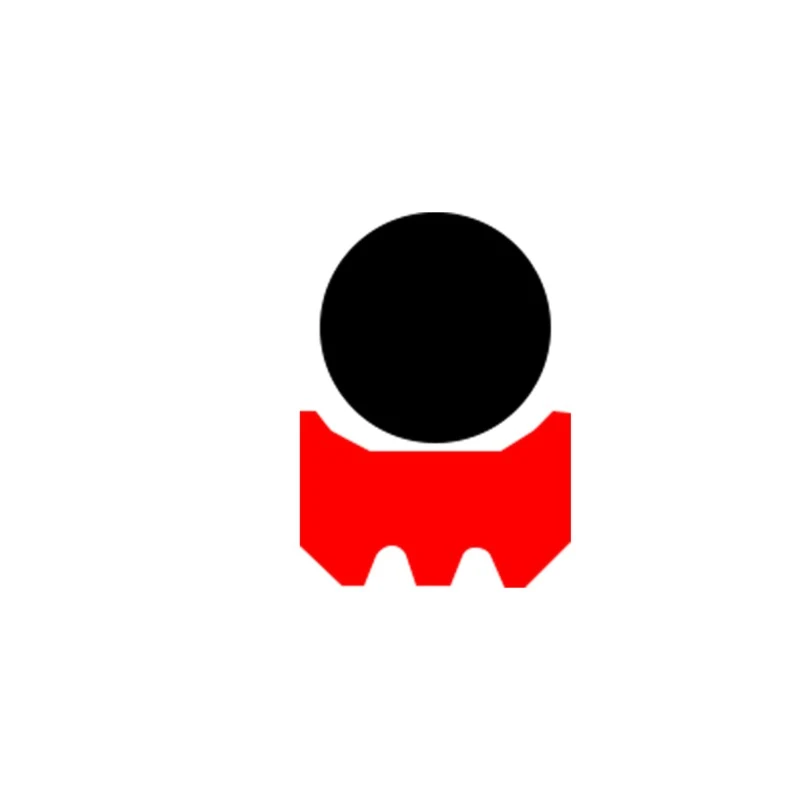

RCR113 περιστροφική σφράγιση, διπλή δράση, με δακτύλιο υποστήριξης, σταθερή ενσωμάτωση αυλάκωσης, επιτρέποντας μεγαλύτερο χάσμα και πίεση εξώθησης, που χρησιμοποιείται κυρίως στον περιστρεφόμενο άξονα του εξοπλισμού εκσκαφής.

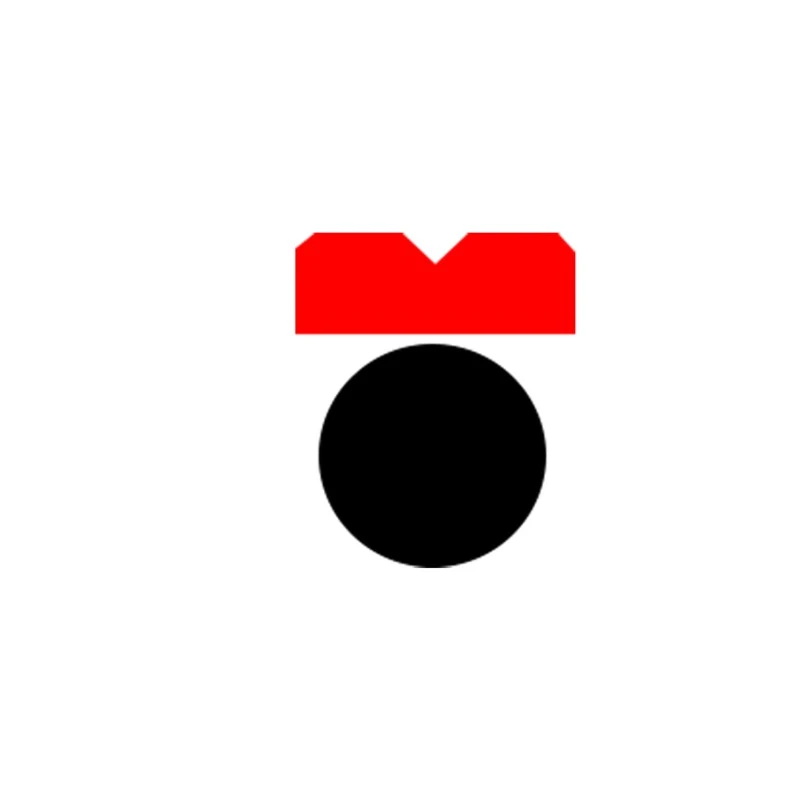

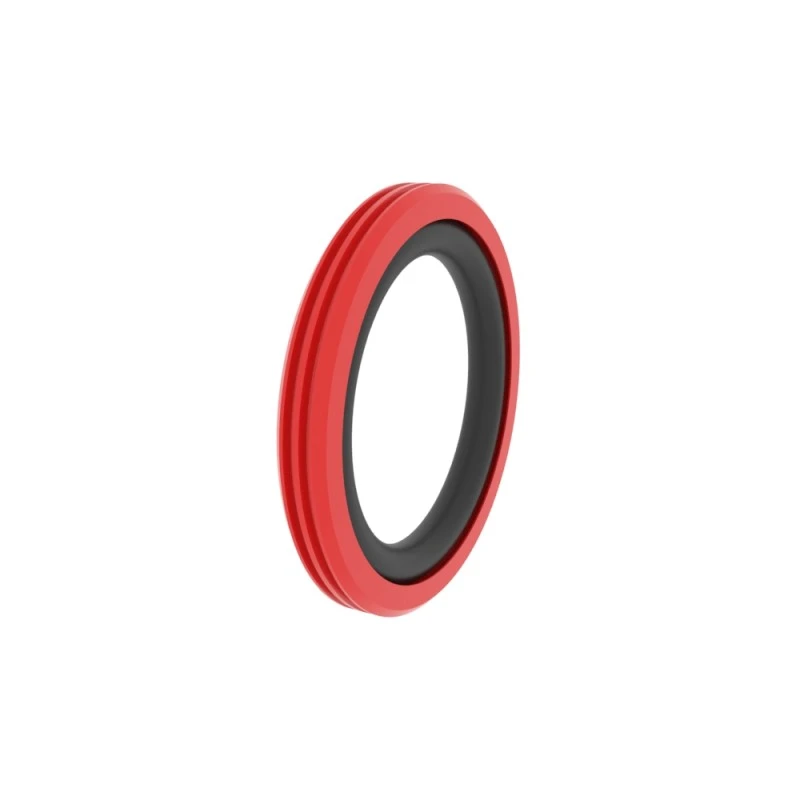

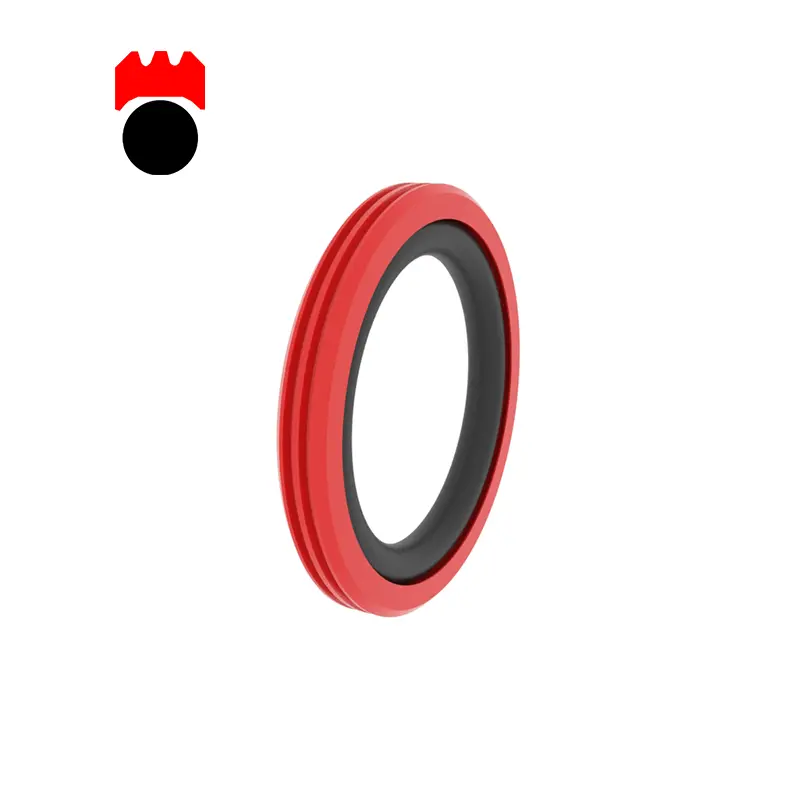

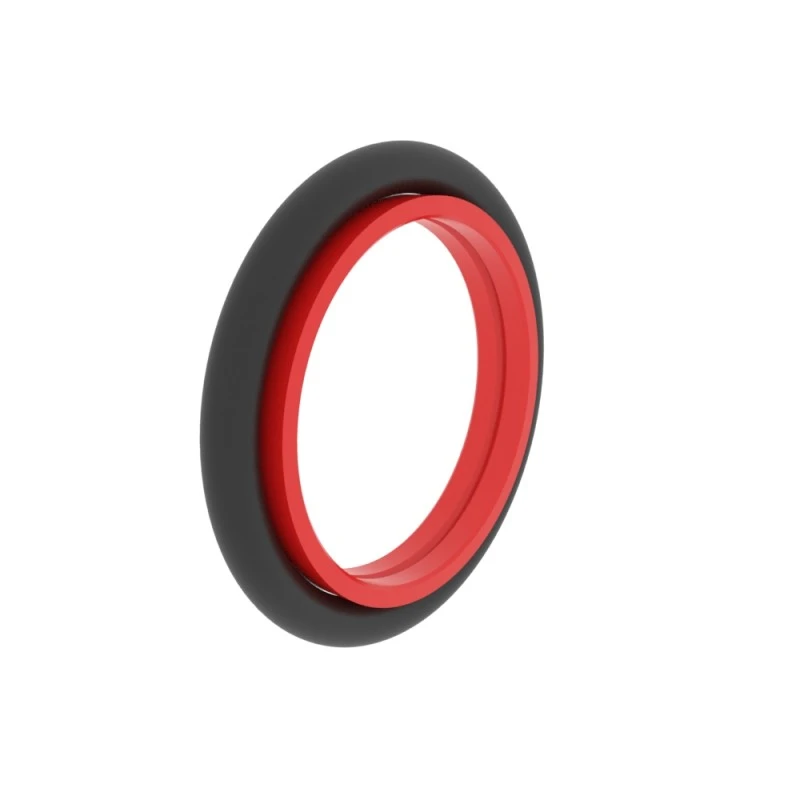

RCR115 περιστροφική σφράγιση τετραφθοροαιθυλενίου για άξονα, διπλή δράση, χαμηλή τριβή, αντι-πλευρά υψηλής πίεσης, αντι-υψηλή διάβρωση θερμοκρασίας.

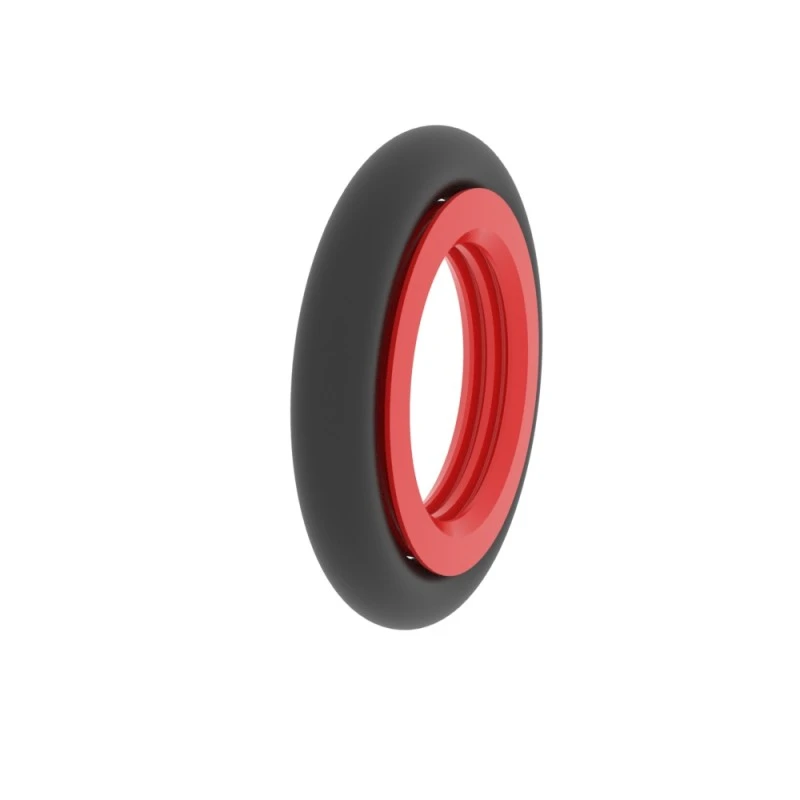

RCR116 περιστροφική σφράγιση τετραφθοροαιθυλενίου για οπή, διπλή δράση, χαμηλή τριβή, αντι-πλευρά υψηλής πίεσης, αντι-υψηλή διάβρωση θερμοκρασίας.

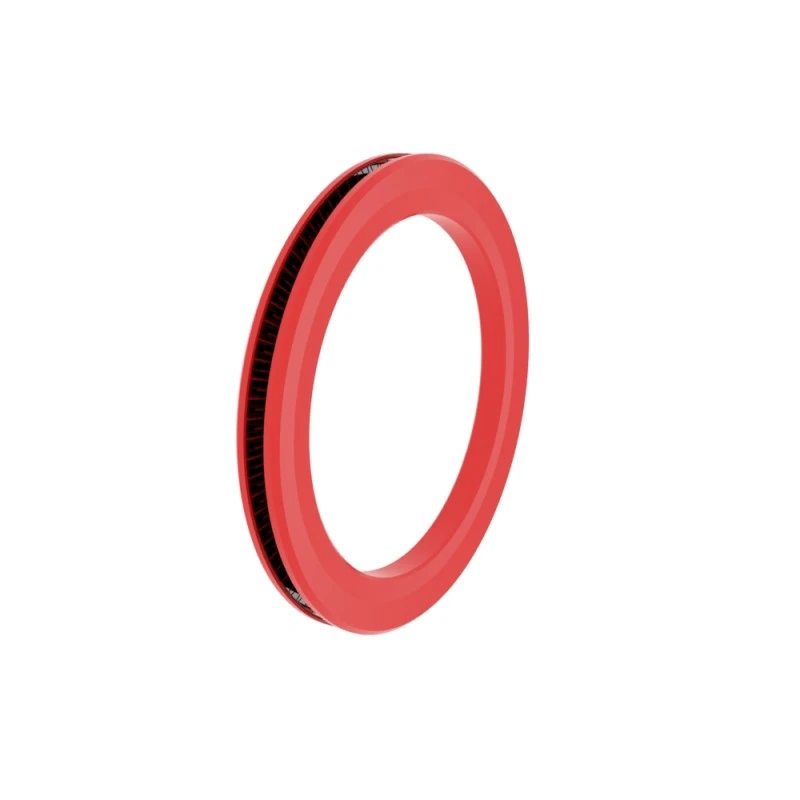

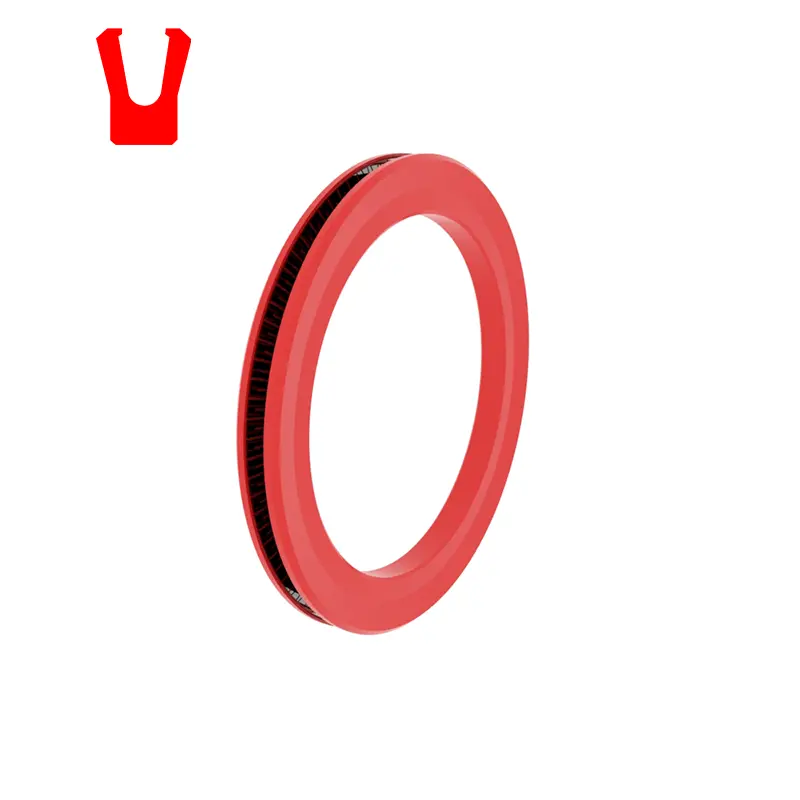

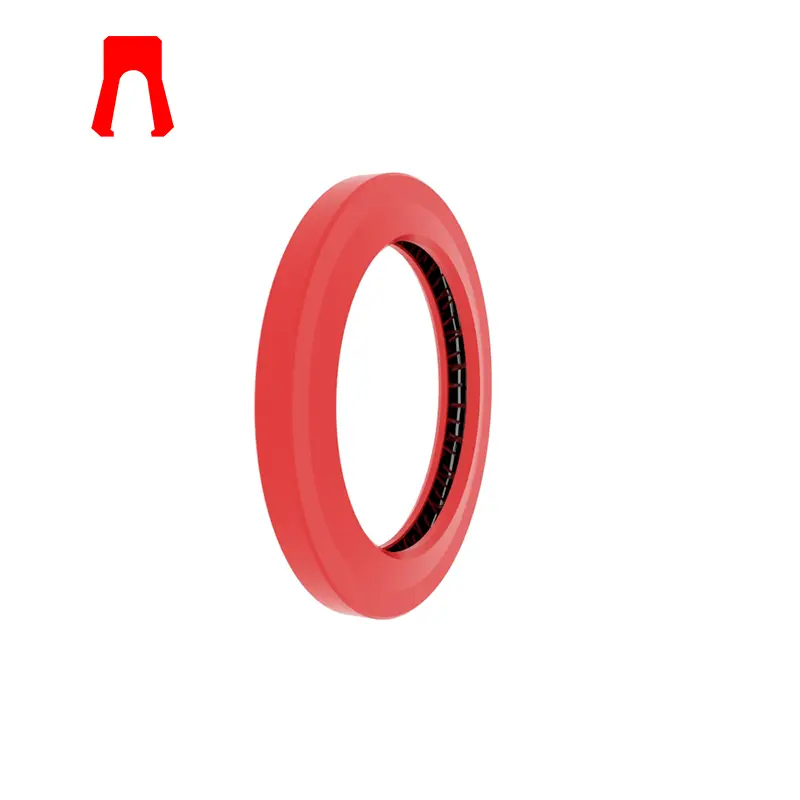

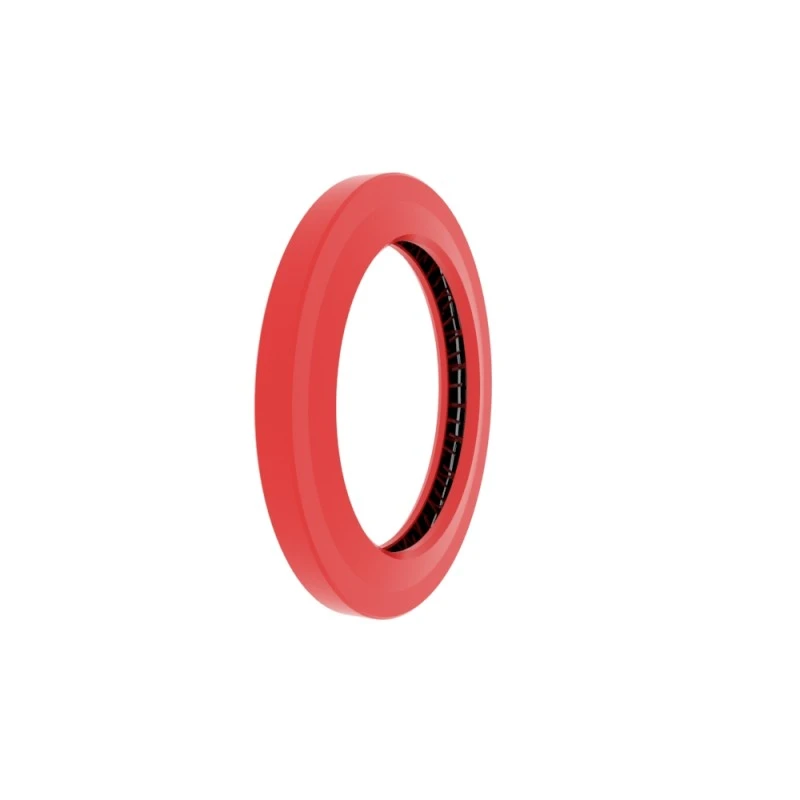

RCR117, RCR121 περιστροφική σφραγίδα PTFE, με ελατήριο Mander, μονή δράση, αντίσταση διάβρωσης υψηλής θερμοκρασίας, κατάλληλη για σχετικά υψηλή ταχύτητα και υψηλή πίεση.
RCR118 END PTFE ROTARY SEAL, με Mander Spring, Single acting, Αντίσταση διάβρωσης υψηλής θερμοκρασίας, που χρησιμοποιείται κυρίως στη χημική βιομηχανία.

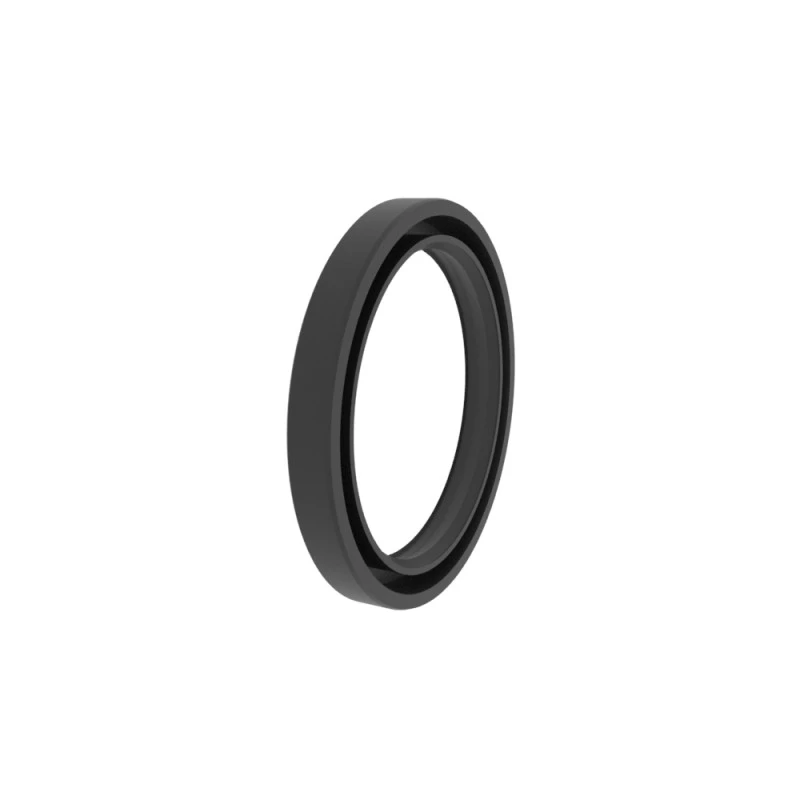

RCR119 περιστροφικός σκελετός μονής σφράγισης χείλους, μονή δράση, αξονική ανοιχτή εγκατάσταση αυλάκωσης, που χρησιμοποιείται ευρέως, που χρησιμοποιείται κυρίως ως προστατευτικό στοιχείο για ρουλεμάν.
RCR201, RCR202 περιστροφικό σκελετό διπλής σφράγισης χειλιών, μονή δράση, με βοηθητικό χείλος, αξονικό ανοιχτό αυλάκιο, που χρησιμοποιείται ευρέως, χρησιμοποιείται κυρίως ως προστατευτικό στοιχείο για τα έδρανα.

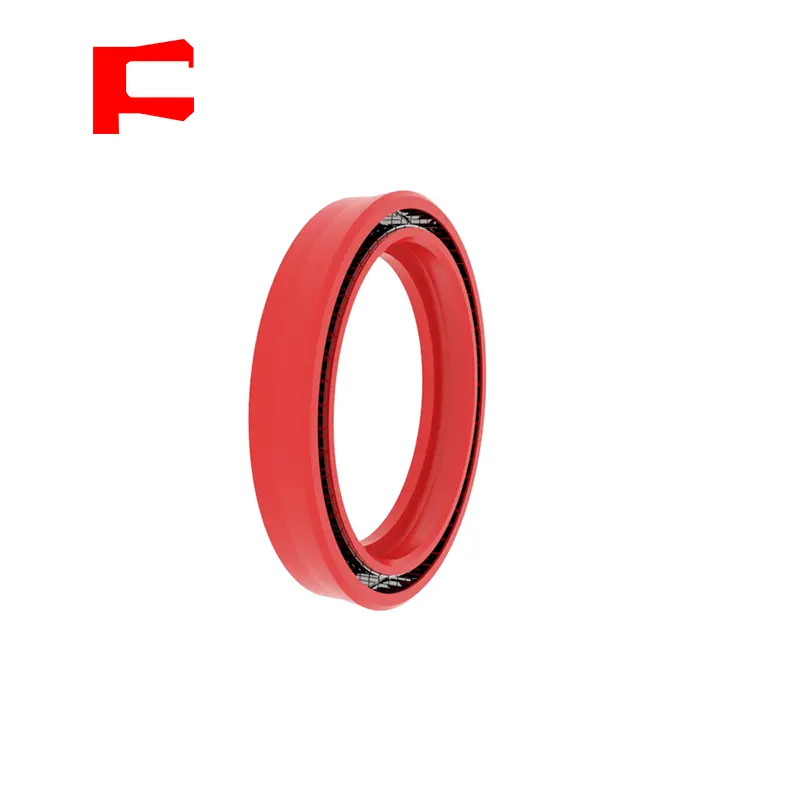

RCR203, RCR204 Rotary Skeleton Single Lip Seal, Ενιαία δράση, αξονική ανοικτή αυλάκωση Σταθερή εγκατάσταση, που χρησιμοποιείται κυρίως σε βαριές βιομηχανίες όπως μεταλλουργία και ναυπηγική.
RCR205 Αποκοπή περιστροφικού σκελετού χωρίς σφραγίδα χείλους, μονή δράση, αξονική ανοικτή αυλάκωση Σταθερή εγκατάσταση, που χρησιμοποιείται κυρίως σε βαριές βιομηχανίες όπως η μεταλλουργία και η ναυπηγική βιομηχανία.
RCR206, RCR207 Αποκοπή περιστροφικής σφραγίδας χωρίς πλαίσιο, μονή δράση, αξονική ανοικτή πλατφόρμα σταθερής εγκατάστασης, που χρησιμοποιείται κυρίως σε βαρέες βιομηχανίες όπως η μεταλλουργία και η ναυπηγική βιομηχανία. Κατάλληλο για σφράγιση χαμηλής ταχύτητας, το μέσο σφράγισης είναι γράσο με βάση το λίθιο.
Χαρακτηριστικά και εφαρμογές προϊόντος:
Κύριες εφαρμογές

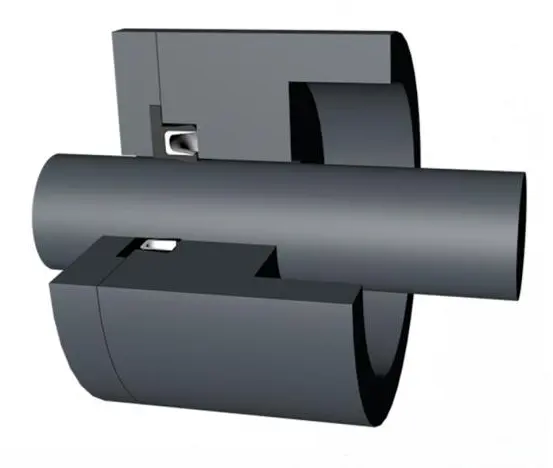

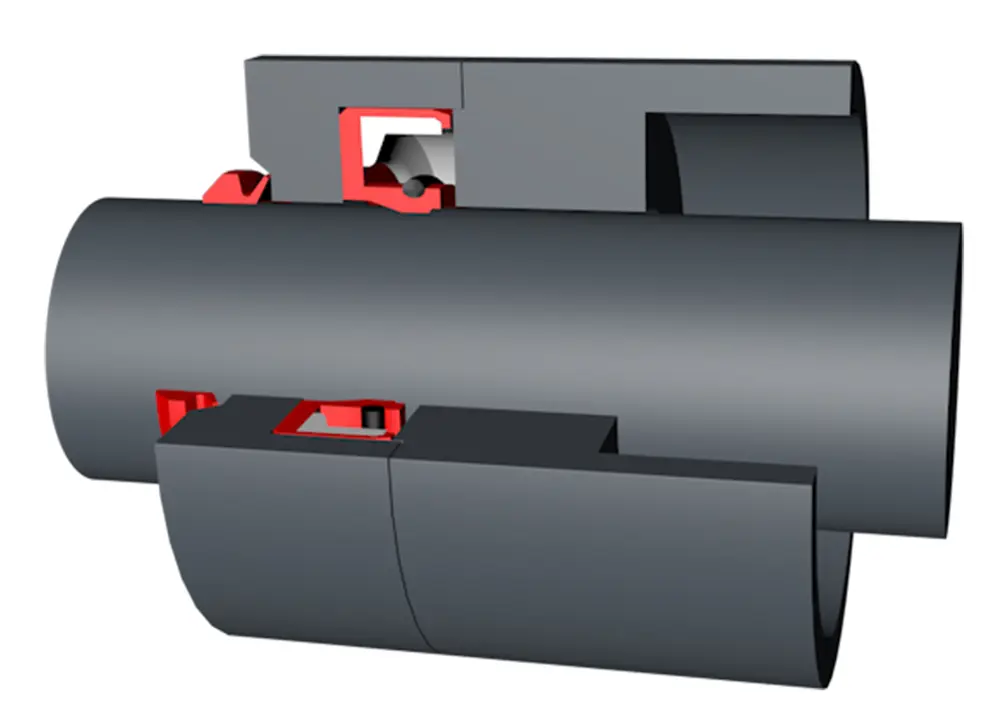

Οι περιστροφικές σφραγίδες είναι κατάλληλες για περιστρεφόμενη στεγανοποίηση άκρου άξονα, περιστρεφόμενη σφράγιση άξονα, εκσκαφείς, αρπακτικά, περιστροφικές αρθρώσεις, περιστροφικούς διανομείς και αυτός ο τύπος σφραγίδας χρησιμοποιείται συχνά στη βιομηχανία πετρελαίου και χημικών
Φόντα
Η περιστροφή των περιστροφικών σφραγίδων διαθέτει ευρύ φάσμα προσαρμόσιμων μέσων και θερμοκρασίας, καλής επίδρασης σφράγισης, αντοχής υψηλής πίεσης, μικρού μεγέθους διατομής, αντοχής υδραυλικού λαδιού, χαμηλής τριβής και χωρίς φαινόμενο stick-slip.

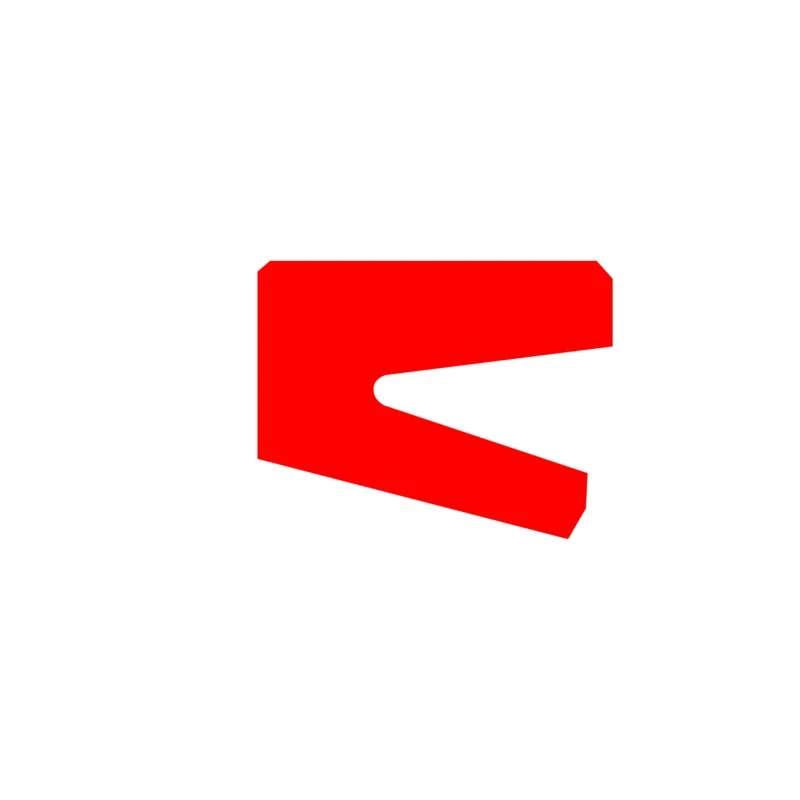

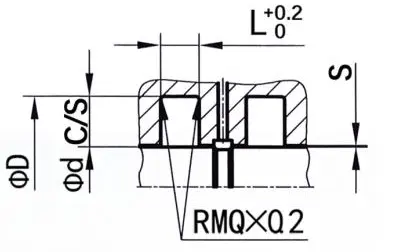

RCR101
Μέγεθος παραγγελίας
Φδ ...... Εξωτερική διάμετρο
Φδευμα ... Εσωτερική διάμετρο
L ...... πλάτος αυλάκωσης
|
Φινίρισμα επιφάνειας |
R tmax (μm) |
RA (μm) |
|
Συρόμενες επιφανειακές αντιστοιχίες από καουτσούκ/σφραγίδες πολυουρεθάνης Σφραγίδες PTFE με συρόμενη επιφάνεια |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Κατώτατο σημείο Πλευρά αυλάκι |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Αναλογία μήκους υποστήριξης προφίλ TP |
50%-95% |
|
|
Ανοχή |
|
|
Φd |
F8 |
|
Φd |
Η8 |
Παράδειγμα παραγγελίας
Μοντέλο: RCR101
Μέγεθος αυλάκωσης: 100x115x8
Υλικό: NBR/POM
Τύπος σφραγίδας: RCR101, RCR102
Κύρια εφαρμογή: Κατάλληλο για περιστρεφόμενη σφράγιση άκρου άξονα
Πλεονεκτήματα: Κατάλληλο για ένα ευρύ φάσμα μέσων, ένα ευρύ φάσμα θερμοκρασίας και καλό αποτέλεσμα σφράγισης
Υλικό: πολυουρεθάνη, καουτσούκ/πολυοξυμελένιο
|

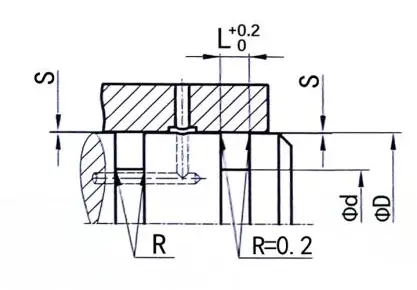

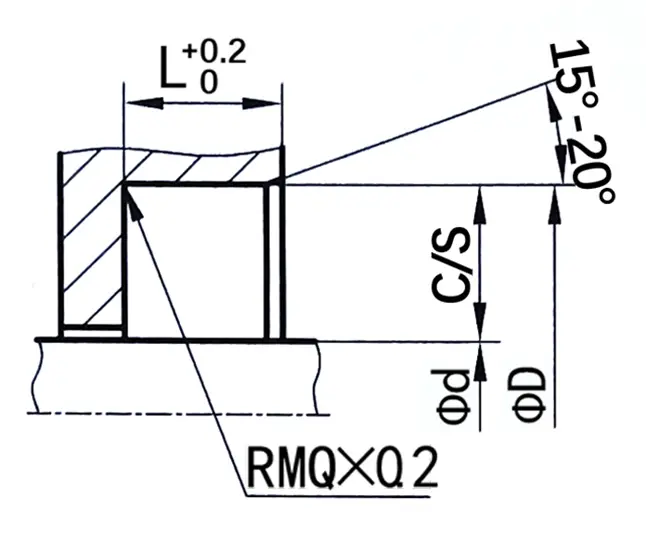

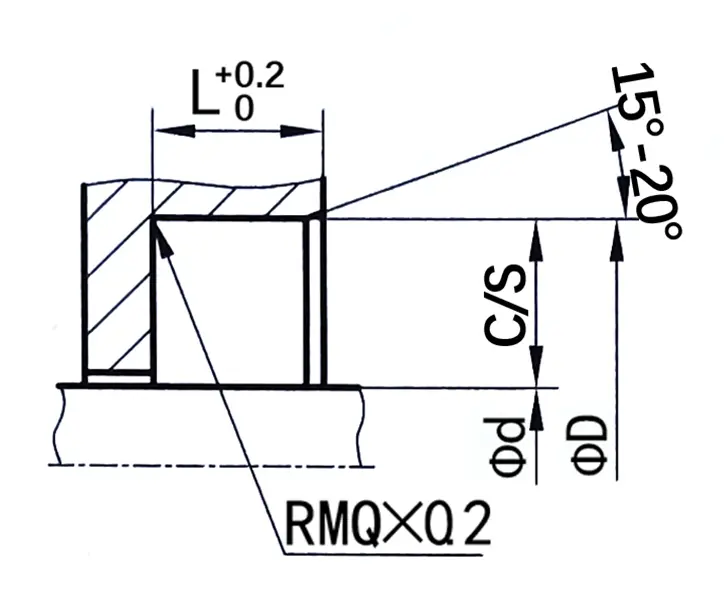

Παραδείγματα αυλάκωσης σφραγίδας |
Τα παρακάτω είναι τυποποιημένες διαστάσεις αυλάκωσης (μπορούν να παραχθούν περιστροφικές σφραγίδες οποιουδήποτε μεγέθους εντός της περιοχής μεγέθους) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
6-59.9 |
Φα+12 |
7 |
6 |
|||
|
60-139.9 |
Φδ+15 |
8 |
7.5 |
|||
|
140-299.9 |
Φδ+20 |
10 |
10 |
|||
|
300-499.9 |
Φδ+30 |
12 |
15 |
|||
|
500-800 |
Φδ+40 |
20 |
20 |
|||
|
＞ 800 |
Φδ+50 |
22 |
25 |
|||
RCR115
Μέγεθος παραγγελίας
Φδ ...... Εξωτερική διάμετρο
Φδευμα ... Εσωτερική διάμετρο
L ...... πλάτος αυλάκωσης
|
Φινίρισμα επιφάνειας |
R tmax (μm) |
RA (μm) |
|
Συρόμενες επιφανειακές αντιστοιχίες από καουτσούκ/σφραγίδες πολυουρεθάνης Σφραγίδες PTFE με συρόμενη επιφάνεια |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Κατώτατο σημείο Πλευρά αυλάκι |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Αναλογία μήκους υποστήριξης προφίλ TP |
50%-95% |
|
|
Ανοχή |
|
|
Φd |
F8 |
|
Φd |
Η8 |
Παράδειγμα παραγγελίας
Μοντέλο: RCR115
Μέγεθος αυλάκωσης: 100x111x4.2
Υλικό: PTFE4+NBR
Τύπος σφραγίδας: RCR115
Κύρια εφαρμογή: Κατάλληλο για περιστροφικές σφραγίδες άξονα, εκσκαφείς, αρπαγές, περιστρεφόμενες αρθρώσεις.
Πλεονεκτήματα: Μπορεί να αντισταθεί σε υψηλή πίεση, έχει μικρό μέγεθος διατομής, είναι ανθεκτικό στο υδραυλικό έλαιο, έχει χαμηλή τριβή και χωρίς φαινόμενο ολίσθησης.
Υλικό: Τετραφθοροαιθυλένιο + καουτσούκ νιτρίλιο ή φθοριορίδιο
|

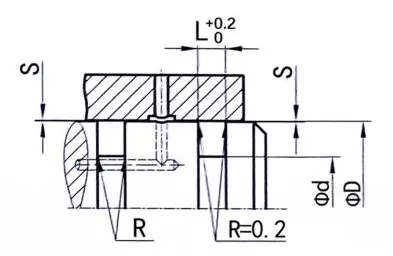

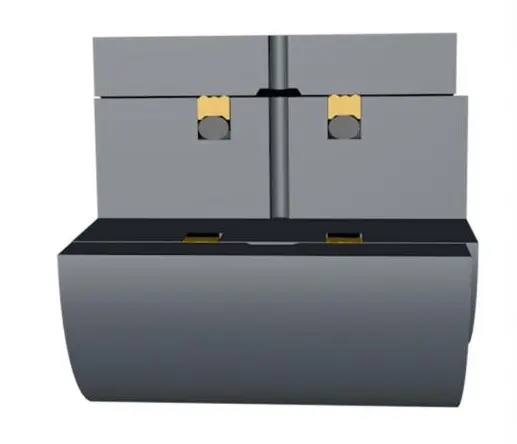

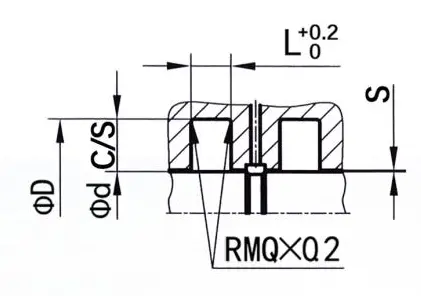

Παραδείγματα αυλάκωσης σφραγίδας |
Τα παρακάτω είναι τυποποιημένες διαστάσεις αυλάκωσης (μπορούν να παραχθούν περιστροφικές σφραγίδες οποιουδήποτε μεγέθους εντός της περιοχής μεγέθους) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Μέγιστο χάσμα εξώθησης |
||
|
100Bar |
200bar |
||||||||
|
6-18.9 |
Φδ+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φδ+7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
Φδ+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
Φδ+15,5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φδ+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φδ+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
Μέγεθος παραγγελίας
Φδ ...... Εξωτερική διάμετρο
Φδευμα ... Εσωτερική διάμετρο
L ...... πλάτος αυλάκωσης
|
Φινίρισμα επιφάνειας |
R tmax (μm) |
RA (μm) |
|
Συρόμενες επιφανειακές αντιστοιχίες από καουτσούκ/σφραγίδες πολυουρεθάνης Σφραγίδες PTFE με συρόμενη επιφάνεια |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Κατώτατο σημείο Πλευρά αυλάκι |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Αναλογία μήκους υποστήριξης προφίλ TP |
50%-95% |
|
|
Ανοχή |
|
|
Φd |
F8 |
|
Φd |
Η8 |
Παράδειγμα παραγγελίας
Μοντέλο: RCR116
Μέγεθος αυλάκωσης: 100x89x4.2
Υλικό: PTFE4+NBR
Τύπος σφραγίδας: RCR116
Κύρια εφαρμογή: Κατάλληλο για περιστροφικές σφραγίδες άκρων άξονα, εκσκαφείς, αρπαγές, περιστροφικές αρθρώσεις, περιστροφικούς διανομείς.
Πλεονεκτήματα: Είναι κατάλληλο για ένα ευρύ φάσμα μέσων και θερμοκρασίας, έχει καλή επίδραση σφράγισης, μικρό μέγεθος διατομής, ισχυρή αντίσταση στο υδραυλικό έλαιο, χαμηλή τριβή και κανένα φαινόμενο stick-slip.
Υλικό: Τετραφθοροαιθυλένιο + καουτσούκ νιτρίλιο ή φθοριορίδιο
|
Παραδείγματα αυλάκωσης σφραγίδας |
Τα παρακάτω είναι τυποποιημένες διαστάσεις αυλάκωσης (μπορούν να παραχθούν περιστροφικές σφραγίδες οποιουδήποτε μεγέθους εντός της περιοχής μεγέθους) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
Δακτύλιος Ο |
Μέγιστο χάσμα εξώθησης |
||
|
100Bar |
200bar |
||||||||
|
8-39.9 |
Φντ-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79,9 |
Φι-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
Φd-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
Φd-15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
Φα-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
Φα-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

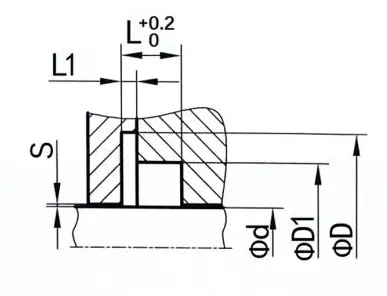

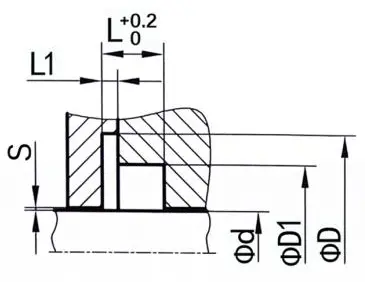

RCR117
Μέγεθος παραγγελίας
Φδ ...... Εξωτερική διάμετρο
Φντ1 ...... εξωτερική διάμετρο
Φδευμα ... Εσωτερική διάμετρο
L ...... πλάτος αυλάκωσης
L1 ...... πλάτος αυλάκωσης
|
Φινίρισμα επιφάνειας |
R tmax (μm) |
RA (μm) |
|
Συρόμενες επιφανειακές αντιστοιχίες από καουτσούκ/σφραγίδες πολυουρεθάνης Σφραγίδες PTFE με συρόμενη επιφάνεια |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Κατώτατο σημείο Πλευρά αυλάκι |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Αναλογία μήκους υποστήριξης προφίλ TP |
50%-95% |
|
|
Ανοχή |
|
|
Φd |
F8 |
|
Φd |
Η8 |
Παράδειγμα παραγγελίας
Μοντέλο: RCR117
Μέγεθος αυλάκωσης: 100x117.5x110.5x7.1x1.8
Υλικό: PTFE4+V
Τύπος σφραγίδας: RCR117
Κύρια εφαρμογή: Κατάλληλο για περιστρεφόμενη σφράγιση άκρου άξονα, αυτός ο τύπος σφραγίδας χρησιμοποιείται συχνά στις βιομηχανίες πετρελαίου και χημικών
Πλεονεκτήματα: Χαμηλή τριβή, αντίσταση στη διάβρωση, αντοχή σε υψηλή θερμοκρασία, κατάλληλη για υψηλή ταχύτητα
Υλικό: PTFE, Spring από ανοξείδωτο χάλυβα
|
Παραδείγματα αυλάκωσης σφραγίδας |
Τα παρακάτω είναι τυποποιημένες διαστάσεις αυλάκωσης (μπορούν να παραχθούν περιστροφικές σφραγίδες οποιουδήποτε μεγέθους εντός της περιοχής μεγέθους) |
|||||||||
|
|
|
Φd |
Φd |
ΦD1 |
L |
L1 |
Μέγιστο χάσμα εξώθησης |
|||
|
20BAR |
100Bar |
200bar |
||||||||
|
5-19.9 |
Φα+9 |
Φα+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φδ+12,5 |
Φδ+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
Φδ+17,5 |
Φα+10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φδ+22 |
Φδ+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
