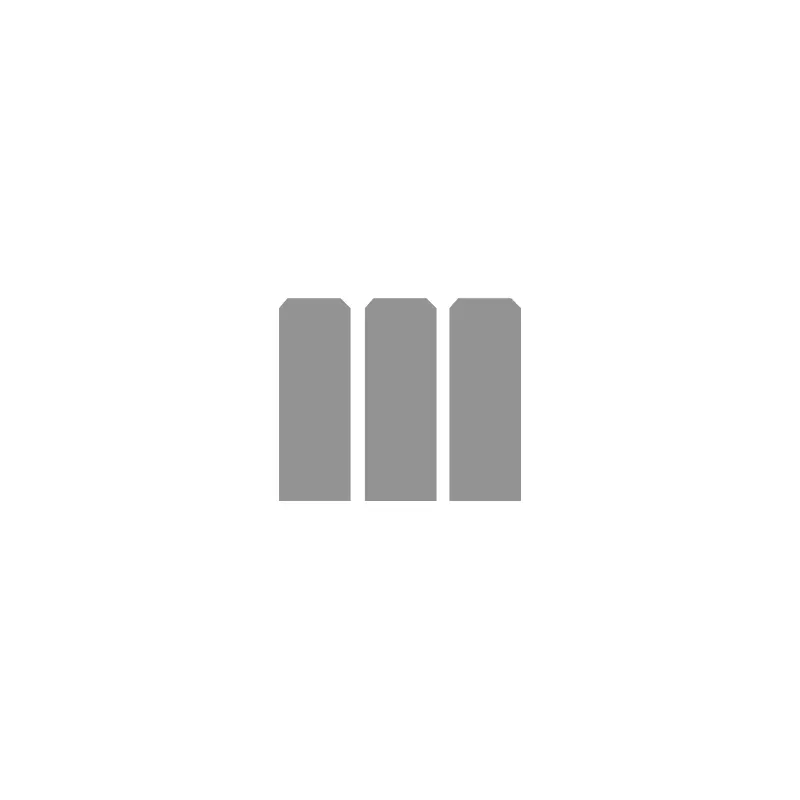

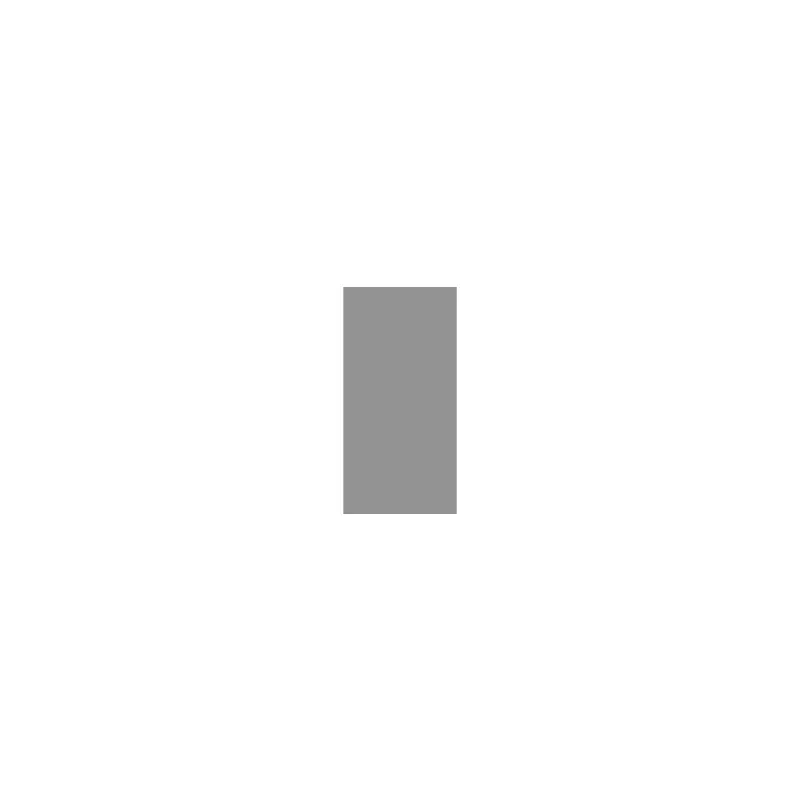

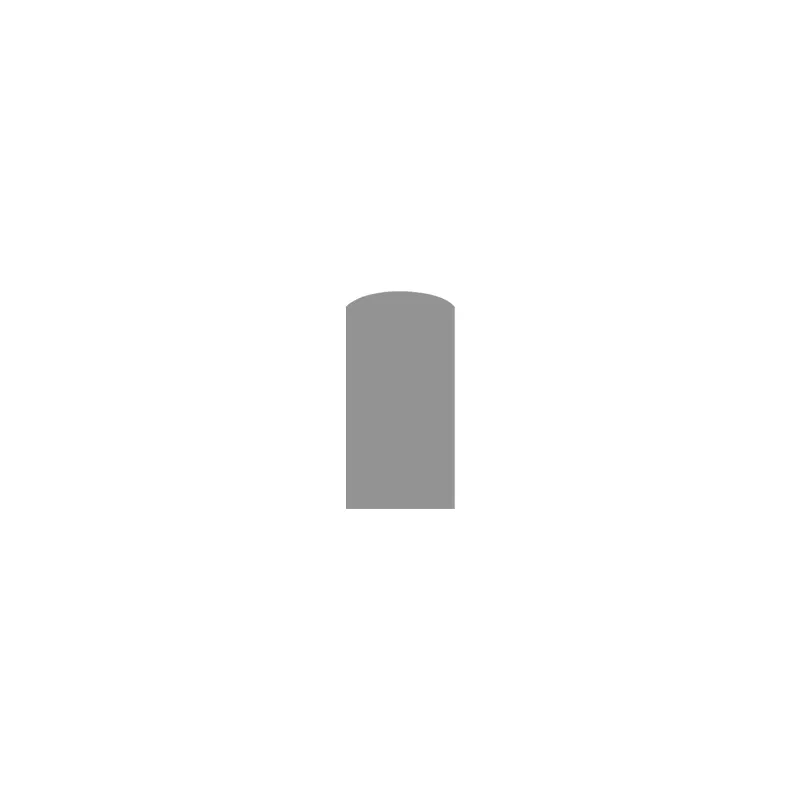

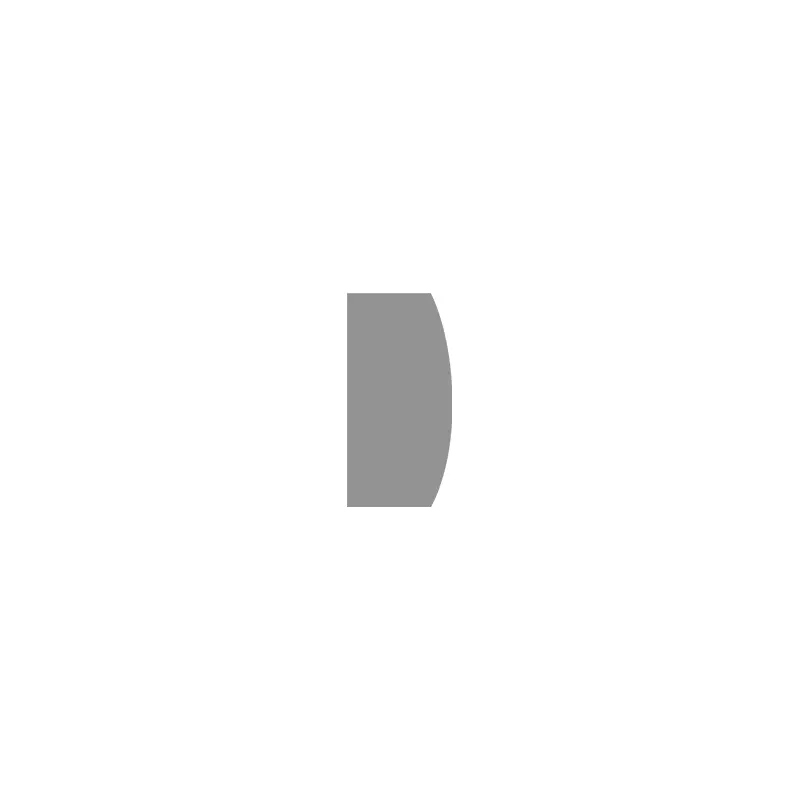

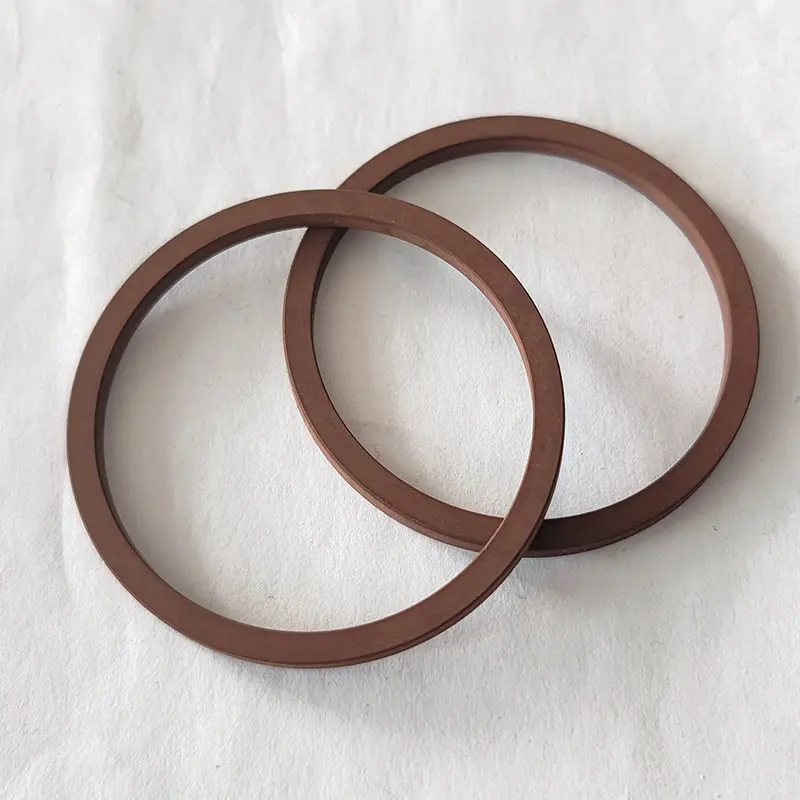

Παρέχουμε ένα πλήρες φάσμα λύσεων στροφής στατικών σφραγίδων, που καλύπτουν τα τυποποιημένα ειδικά προϊόντα γενικής χρήσης και υψηλής πίεσης. Τα RCFL106/102 και RCK126 είναι βασικά μοντέλα με απλή δομή και ευρεία εφαρμογή. Τα RCS130/131 και RCFL108 υιοθετούν σχεδιασμό εξώθησης εξωτερικής διαμέτρου για να εξασφαλίσουν τη σταθερότητα της ενσωμάτωσης αυλάκωσης. Το RCK120/127 και άλλα παρόμοια προϊόντα σειράς επιτυγχάνουν την ίδια αξιοπιστία μέσω της εγκατάστασης εσωτερικής διαμέτρου εξώθησης.
Σε απόκριση των αναγκών σφράγισης φλάντζας, τα RCF110 και RCR118 μπορούν να φέρουν πίεση και στις δύο κατευθύνσεις και η κατεύθυνση πίεσης πρέπει να υποδεικνύεται κατά την παραγγελία. Η σειρά προϊόντων καλύπτει πλήρως τις συνθήκες εργασίας χαμηλής πίεσης σε υψηλής πίεσης και το υλικό είναι ανθεκτικό στη φθορά και ανθεκτική στη διάβρωση και χρησιμοποιείται ευρέως σε υδραυλικά συστήματα, συνδέσεις αγωγών και σφράγιση βιομηχανικού εξοπλισμού.
Χαρακτηριστικά και εφαρμογές προϊόντος:
Εφαρμογή: Γενικός σκοπός, σφραγίδα ID, σφραγίδα OD, αξονική σφραγίδα
Προδιαγραφές δακτυλίου O και αυλακώσεις
Μέγεθος παραγγελίας
Φντ1 ...... εσωτερική διάμετρο
Φδ2 ...... διάμετρο τμήματος
Παράδειγμα παραγγελίας
Μοντέλο: RCFL106
Διάμετρος τμήματος εσωτερικής διαμέτρου: 14x1.8
Υλικό: NBR
Εφαρμογή
Πίεση από το εσωτερικό: Ο δακτύλιος Ο είναι συμπιεσμένη από εξωτερική διάμετρο
Πίεση από το εξωτερικό: Ο δακτύλιος Ο είναι συμπιεσμένη από εσωτερική διάμετρο
Οι δακτύλιοι O έχουν ακριβείς ανοχές στην κατασκευή. Οι επιτρεπόμενες ανοχές έχουν τυποποιηθεί σύμφωνα με το DIN3771 και το ISO3601/1 (διάμετρο διατομής έως 7mm, εσωτερική διάμετρο έως 670mm). Οι αντίστοιχες ανοχές εμφανίζονται στον παρακάτω πίνακα.
| Ανοχή | ||||||||
| Τμήμα | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Ανοχή | ± 0,08 | ± 0,09 | ± 0,10 | ± 0,13 | ± 0,15 | ± 0,18 | ± 0,21 | ± 0,25 |
| Ανοχή διαμέτρου | ||||||||||
| Εσωτερική διάμετρο | 1.80 ~ 6.30 | 6.70 ~ 11.20 | 11.8 ~ 21.2 | 22.4 ~ 40.0 | 41.2 ~ 80.0 | 82.5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Ανοχή | ± 0,13 | ± 0,16 | ± 0,19 | ± 0,95 | ± 0,86 | ± 0,78 | ± 0,74 | ± 0,67 | ± 0,60 | ± 0,65 |
| Αντίστοιχο ποσοστό εσωτερικής διαμέτρου % | ||||||||||

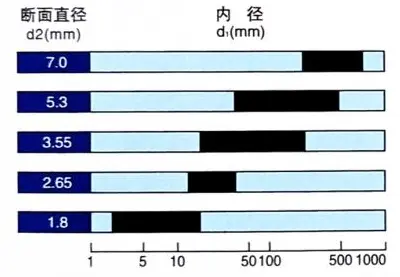

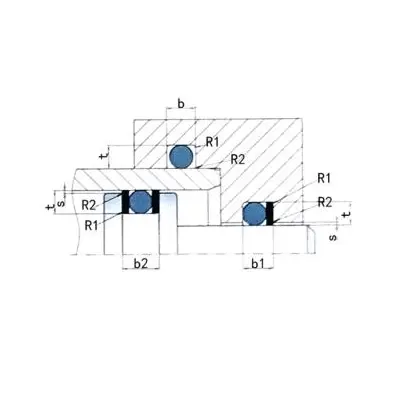

Μέγεθος αυλάκι
 |
||||||||||
| Τμήμα d2 | Βάθος αυλάκωσης t | Μονάδα πλάτους αυλάκωσης: mm (+0.20) | Ακτίνα r1 mm | |||||||
| mm | Στατικός | Δυναμική (υδραυλική) | Δυναμική (πνευματική) | σι Χωρίς δακτύλιο συγκράτησης | Β1 1 δακτύλιος συγκράτησης | b2 2 Δαχτυλίδια συγκράτησης | ||||
| 1.00 | 0.65 | ± 0,05 | 0.75 | ± 0,02 | 0.80 | ± 0,02 | 1.4 | 2.4 | 3.4 | 0,2-0,4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0,2-0,4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0,2-0,4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0,2-0,4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0,2-0,4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0,2-0,4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0,2-0,4 | |||
| 3.50 | 2.80 | ± 0,07 | 3.05 | ± 0,05 | 3.20 | ± 0,05 | 4.8 | 5.3 | 7.8 | 0,3-0,6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0,3-0,6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0,3-0,6 | |||
| 5.00 | 4.15 | ± 0,10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0,3-0,6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0,6-1,0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0,6-1,0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0,6-1,0 | |||
