Ως προμηθευτής επαγγελματικών λύσεων σφράγισης, η σειρά σφραγίδων στροφής σκόνης RCA που ξεκίνησε από το Ruichen Seals έχει διαφοροποιημένα σχέδια και στοχοθετημένες λειτουργίες, καλύπτοντας πλήρως τις βασικές ανάγκες του βιομηχανικού πεδίου για την πρόληψη της σκόνης, την αντίσταση στην πίεση και την προσαρμοστικότητα του περιβάλλοντος.
Από την άποψη του τεχνικού σχεδιασμού, τα προϊόντα SEAR SEARS SEARS SEARS είναι επικεντρωμένα στην ευελιξία. Υπάρχουν γενικές σφραγίδες (όπως RCA101/104/105) που εγκαθίστανται με εξωτερικές εξωτερικές διαμέτρους, οι οποίες είναι συμβατές με τα πρότυπα αυλάκια ISO 6195-A και κατάλληλα για συμπαγή σενάρια χώρου. Υπάρχουν επίσης μοντέλα με ενσωματωμένους σκελετούς κατά της εξώθησης (όπως το RCA103/106), οι οποίοι ενισχύουν τη δομική σταθερότητα υπό δυναμικά φορτία μέσω του αξονικού σχεδιασμού ανοικτού αυλής (ISO 6195-B). Για ειδικές συνθήκες εργασίας, το RCA107 υποστηρίζει την εγκατάσταση αυλάκων 30 ° και είναι συμβατή με τον αυτοκρατορικό και μετρικό εξοπλισμό, ενώ το RCA108 απλοποιεί τη διαδικασία συντήρησης των παλαιών κυλίνδρων μέσω του σχεδιασμού στερέωσης φλάντζας, μειώνοντας σημαντικά το κόστος μετασχηματισμού.

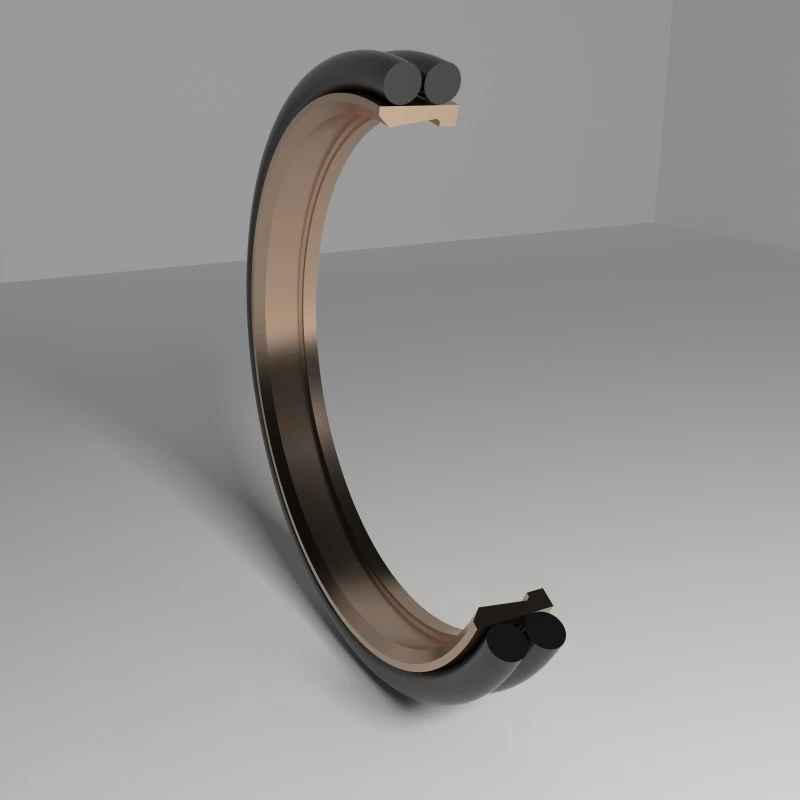

Από την άποψη της βελτιστοποίησης της απόδοσης σφράγισης, βελτιώνουμε την αξιοπιστία μέσω καινοτόμων δομών: ο σχεδιασμός αυλάκων RCA101 του RCA101 προάγει την παλινδρόμηση πετρελαίου και μειώνει τη συσσώρευση ρύπων. Το διπλό χείλος ή η βοηθητική δομή των χειλιών (RCA109/111/112, κλπ.) συνδυάζεται με μια συνδυασμένη σφραγίδα τετραφθοροαιθυλίου για την επίτευξη σκόνης διπλής δράσης και φραγμού πετρελαίου. Και ο σύνθετος σχεδιασμός υλικού PTFE (πολυτετραφθοροαιθυλένιο) και δακτυλίου Ο (RCA115 ~ 119) εξισορροπεί περαιτέρω την κατανομή πίεσης, είναι ανθεκτικός σε υψηλές θερμοκρασίες 250 ° C και είναι ανθεκτικό στη χημική διάβρωση, κατάλληλο για καθαριστικά περιβάλλοντα όπως ημιαγωγούς, τρόφιμα και ιατρικά. Για ακραίες συνθήκες εργασίας, το RCA213 χρησιμοποιείται σε συνδυασμό με τη σειρά DA, χρησιμοποιώντας υλικά υψηλής σκληρότητας για να αντισταθεί σε κολλώδεις ρύπους όπως η λάσπη και η πίσσα και η προστασία της εσωτερικής σφραγίδας από τη διάβρωση.
Από την άποψη της εφαρμογής, η σειρά RCA είναι ευρέως προσαρμοσμένη σε μηχανικά μηχανικά, εξοπλισμό εξόρυξης, υδραυλικά και πνευματικά συστήματα και βιομηχανικά πεδία ακριβείας. Για παράδειγμα, το RCA111/211 μπορεί να αντέξει υψηλής πίεσης 1,6MPa, παρέχοντας διπλή προστασία για υδραυλικούς κυλίνδρους. Το RCA115 ~ 119 έχει γίνει η πρώτη επιλογή για την πρόληψη της σκόνης του εξοπλισμού ακριβείας λόγω των χαρακτηριστικών μη ερεθίσματος και χαμηλής τριβής. Το RCA108 παρέχει μια γρήγορη λύση για τη συντήρηση του παλιού εξοπλισμού χωρίς να χρειάζεται να τροποποιήσετε την αυλάκωση. Όσον αφορά τα υλικά, επιμένουμε να δώσουμε ίση σημασία στην προστασία και την απόδοση του περιβάλλοντος. Η τεχνολογία τροποποίησης του PTFE λαμβάνει υπόψη τόσο την αυτο-υπαίθρια όσο και την αντίσταση στη φθορά. Τα ελαστομερή δακτυλίου O (όπως το NBR) εξασφαλίζουν σταθερότητα σφράγισης. Ορισμένα μοντέλα (όπως το RCA119) χρησιμοποιούν έναν τύπο χωρίς σιλικόνη για να ικανοποιήσουν τις αυστηρές απαιτήσεις καθαρών εργαστηρίων. Για πολλά χρόνια, οι Ruichen Seals είχαν πάντοτε στοχεύει στην "ακριβή προσαρμογή και μακροπρόθεσμη προστασία". Μέσω της σειράς RCA, βοηθά τους πελάτες να αντιμετωπίσουν προκλήσεις όπως η διείσδυση σκόνης, η διαρροή πετρελαίου και η διάβρωση υψηλής θερμοκρασίας, παρέχοντας αξιόπιστες εγγυήσεις για την αποτελεσματική λειτουργία του εξοπλισμού.
Χαρακτηριστικά και εφαρμογές προϊόντος:
Κύρια εφαρμογή: πρότυπο σκόνη για κύλινδρο λαδιού
Πλεονεκτήματα: Οι σφραγίδες στροφής σφραγίδων σκόνης είναι εύκολο να εγκατασταθούν, με εξαιρετικά αντι-τριβή και επιδράσεις με σκόνη. Δεν θα κινούνται προς την αντίθετη κατεύθυνση στην κοιλότητα και δεν θα υπάρχει άνοιγμα πίεσης μεταξύ του δακτυλίου σφράγισης και του δακτυλίου με σκόνη.
Υλικό: πολυουρεθάνη, καουτσούκ
Ειδικές περιοχές εφαρμογής:
Γενική σκόνη (RCA101 ~ 105/113/114): Χρησιμοποιείται ευρέως σε μηχανήματα μηχανικών και εξοπλισμού αυτοματισμού για να αντισταθεί στην εισβολή της σκόνης.
Τα σενάρια βαρέων και συντήρησης (RCA103/106/108): Η υποστήριξη σκελετού και ο σχεδιασμός στερέωσης φλάντζας είναι κατάλληλα για σενάρια υψηλής φόρτωσης, όπως μηχανήματα εξόρυξης και μετασχηματισμός παλαιού κυλίνδρου.
Ακρίβεια και σκληρό περιβάλλον (RCA115 ~ 119): ημιαγωγός, τροφίμων και ιατρικής και άλλων βιομηχανιών, πληροί τις απαιτήσεις της μη ερμηνευτικής, χαμηλής τριβής και της αντοχής στη διάβρωση.
Συμβατότητα πολλαπλών τυποποιημένων: Το RCA107 υποστηρίζει τον βρετανικό εξοπλισμό και η σειρά RCA καλύπτει πλήρως το ISO 6195 Standard Grooves για να απλοποιήσει τη διαδικασία επιλογής.

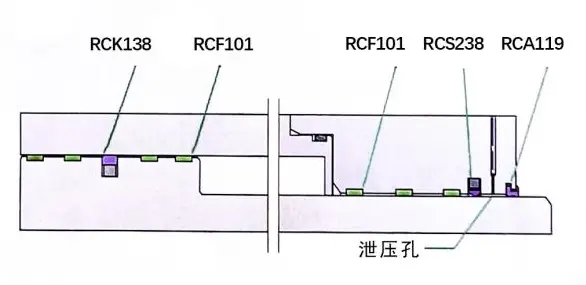

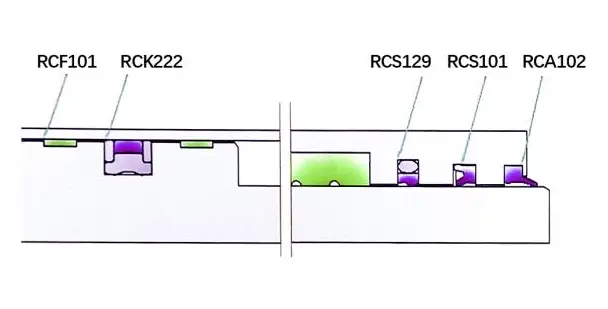

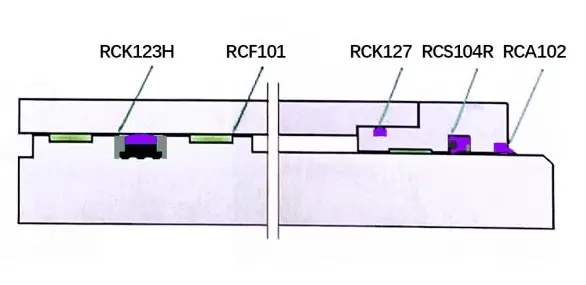

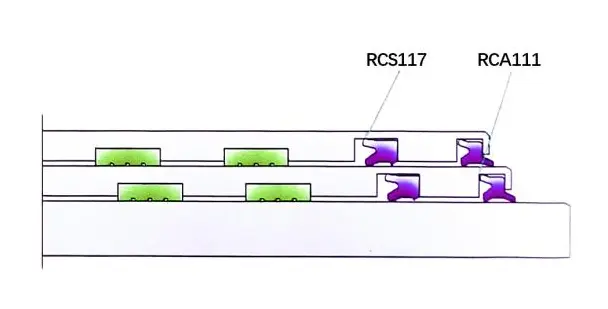

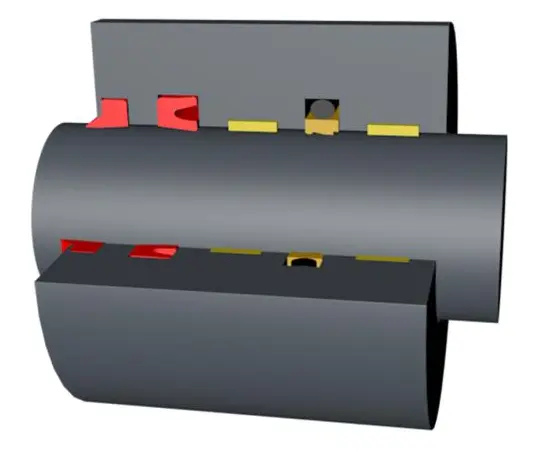

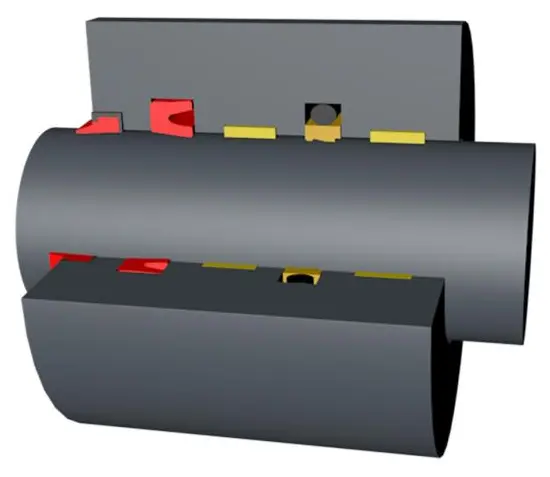

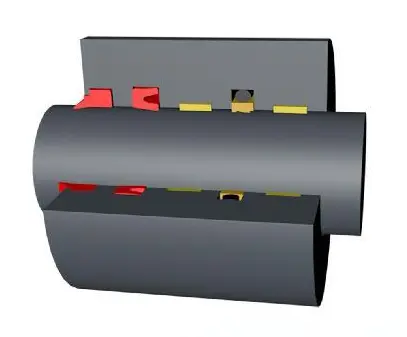

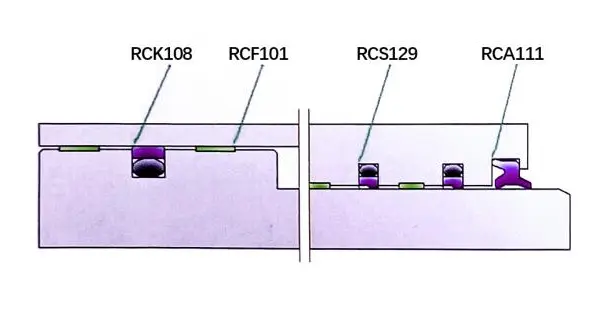

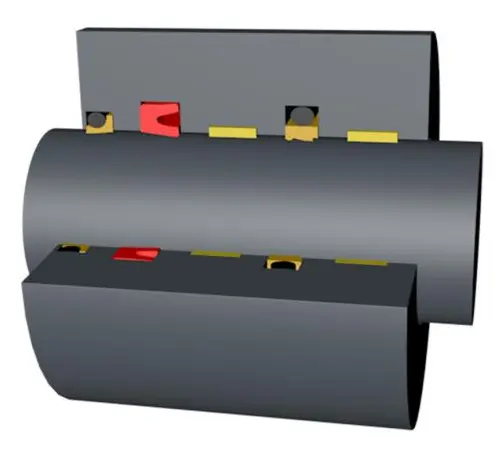

Εφαρμογή σφράγισης & σχεδιασμός κυλίνδρων
Βαριά βιομηχανία: Παραδείγματα βιομηχανίας: βαριά μηχανήματα (μηχανές σφυρηλάτησης, υδραυλικές πιέσεις, μηχανές κάμψης κλπ.), Μεταλλουργία (κύλινδροι, κυλίνδρους AGC κ.λπ.), εξόρυξη (υδραυλικά στηρίγματα, εξοπλισμός εξόρυξης κλπ.)

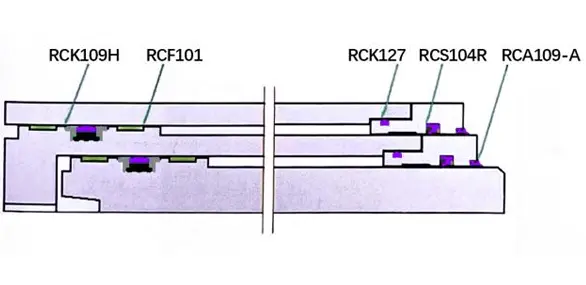

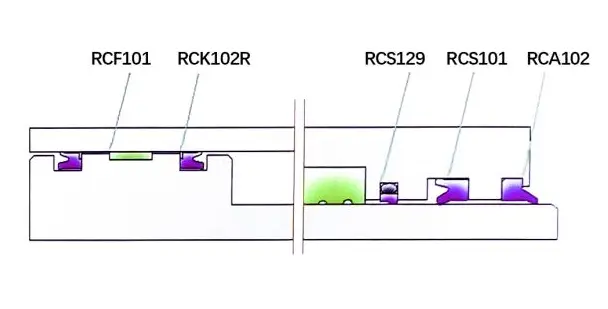

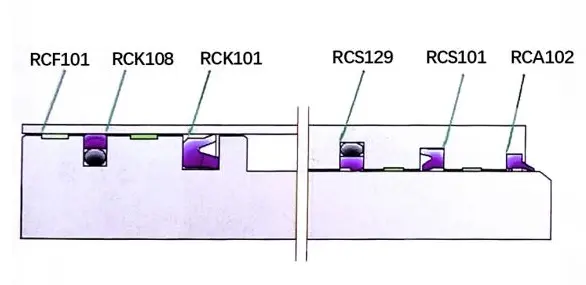

Συνιστώμενη Σχεδίαση Σφραγίδων:
Βαριά μηχανή σφυρηλάτησης
Μεταλλουργία
Κύλινδρος στήλης υδραυλικής υποστήριξης
Υδραυλικός φρουρός υποστήριξης Jack
Κύλινδρος ανύψωσης γερανού
Κύλινδρος γερανού
Μεσαία βιομηχανία: Παραδείγματα βιομηχανίας: εξοπλισμός ανύψωσης, γεωργικά μηχανήματα, εργαλεία μεταφοράς ελαφρών μεταφορών, πλατφόρμες ανύψωσης, μηχανήματα (μηχανές κάμψης, μηχανές χύτευσης με έγχυση, μηχανές άλεσης κλπ.)

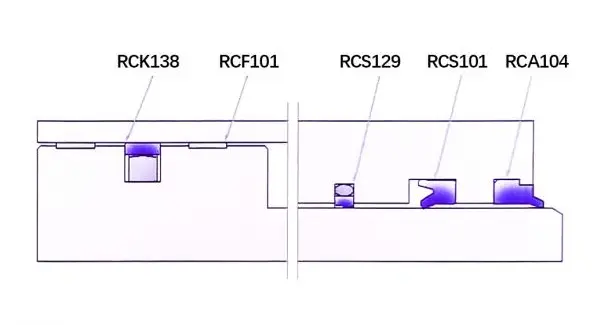

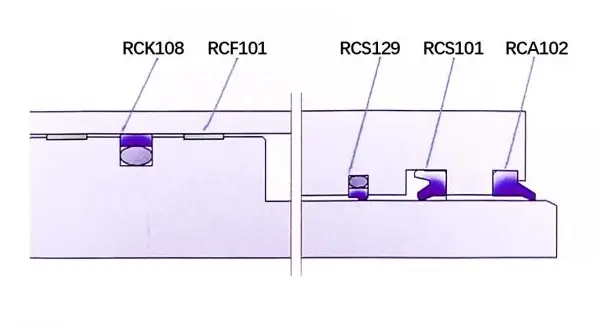

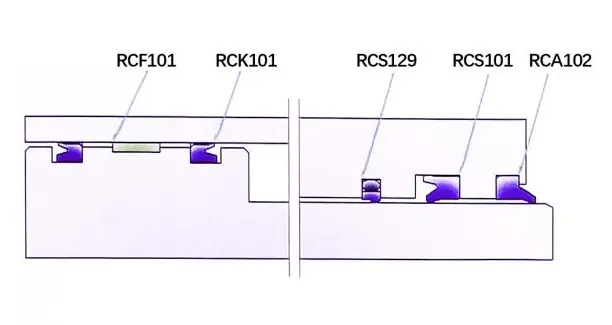

Συνιστώμενη Σχεδίαση Σφραγίδων:
Κάμψη
Συσκευή ανύψωσης φορτηγών
Γεωργικά μηχανήματα
Πλατφόρμα ανύψωσης
Ελαφριά βιομηχανία: Παραδείγματα βιομηχανίας: Εργαλεία μηχανής, περονοφόρα ανυψωτικά, μηχανές χύτευσης με έγχυση, γεωργικά μηχανήματα, Balers

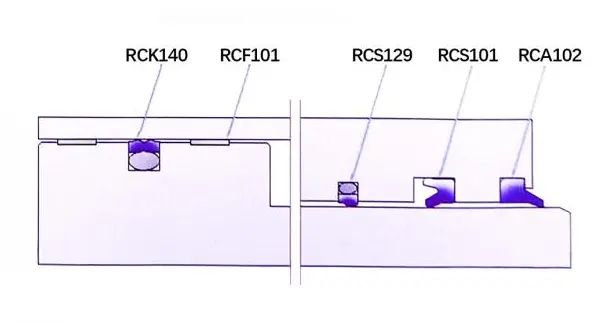

Συνιστώμενη Σχεδίαση Σφραγίδων:
Περοταφείο
Μηχάνημα χύτευσης με έγχυση

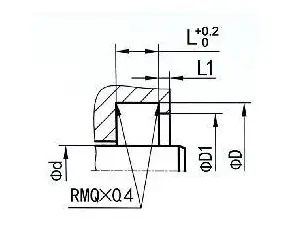

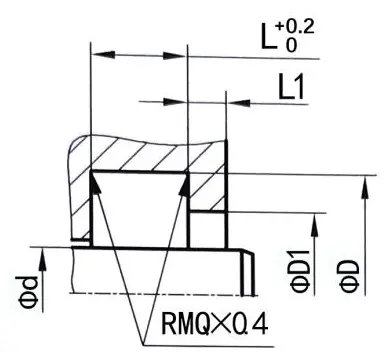

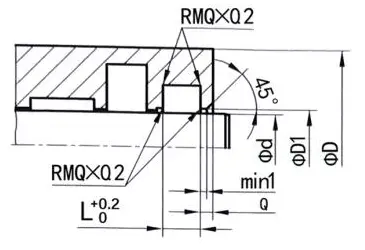

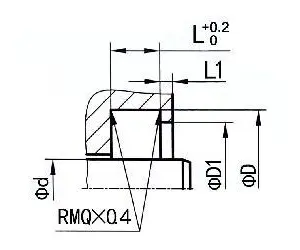

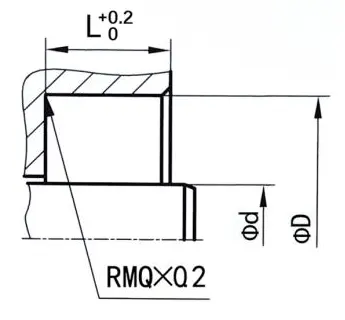

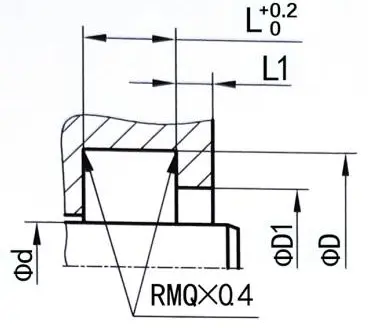

Αυλάκι σφράγισης σκόνης

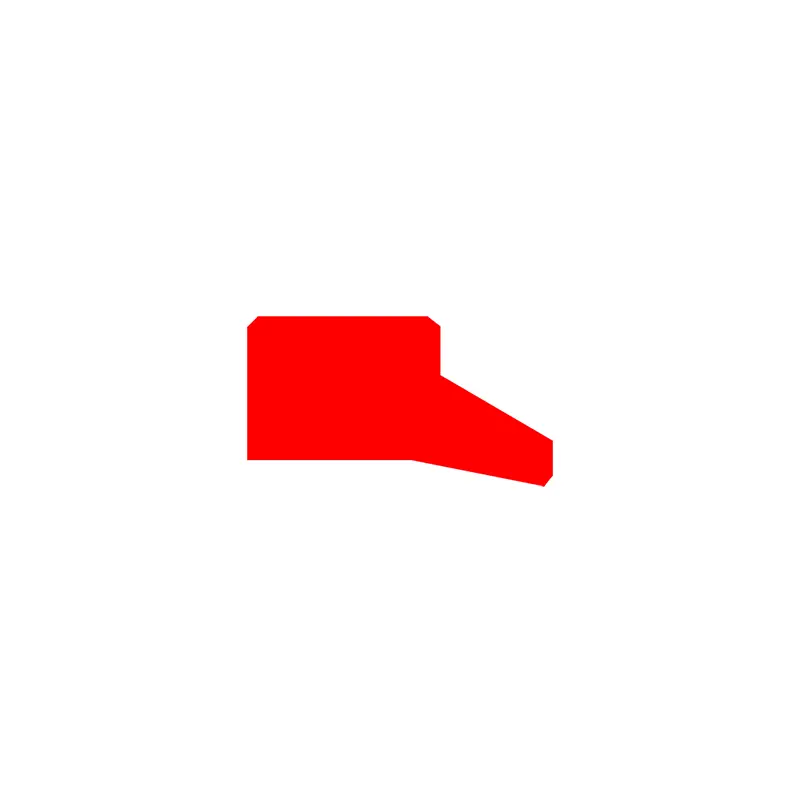

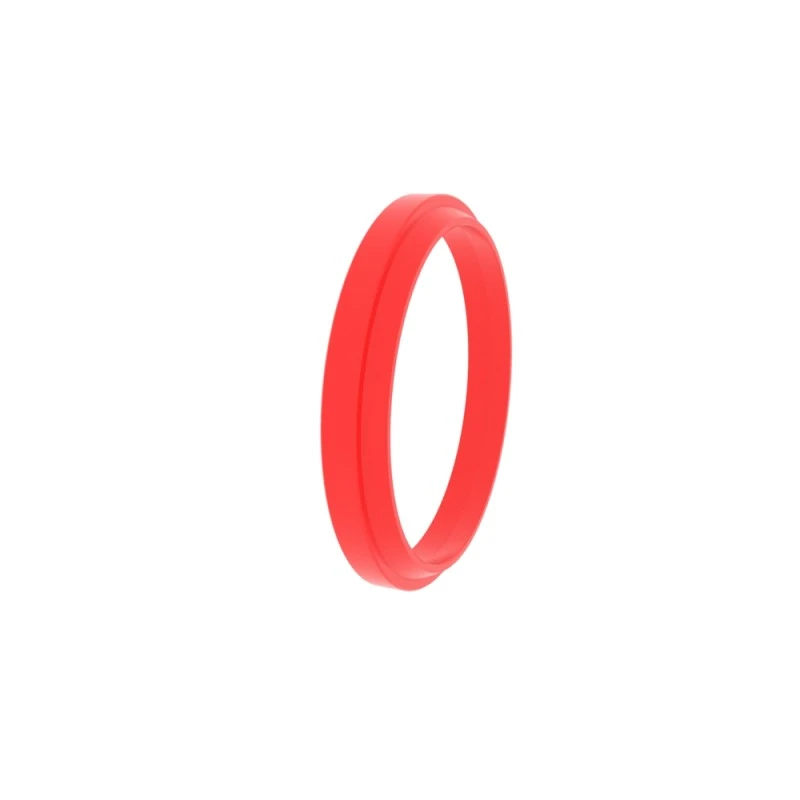

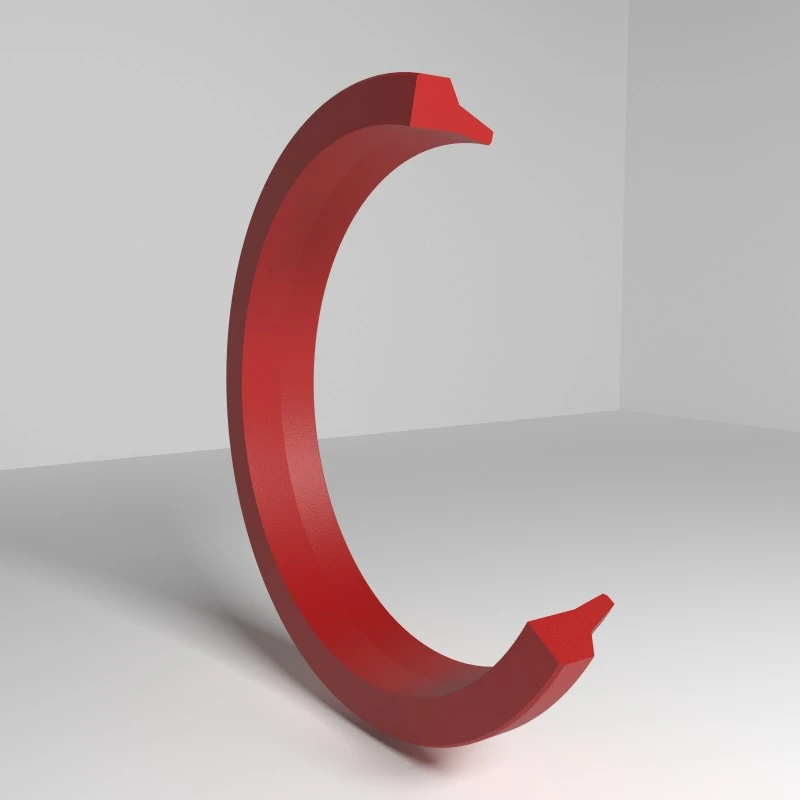

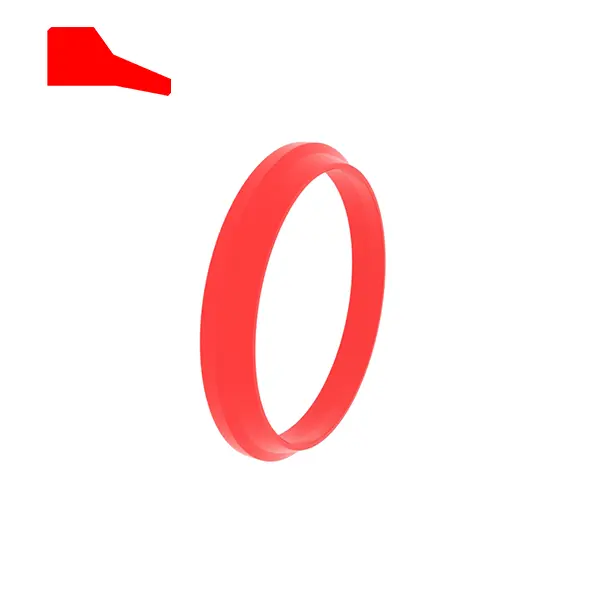

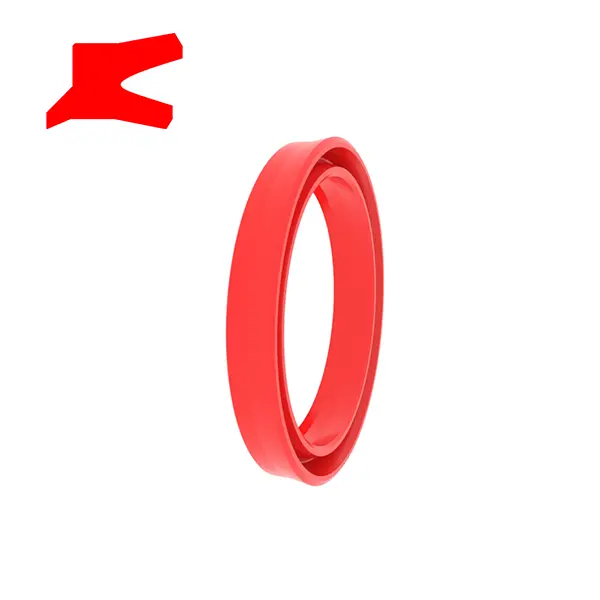

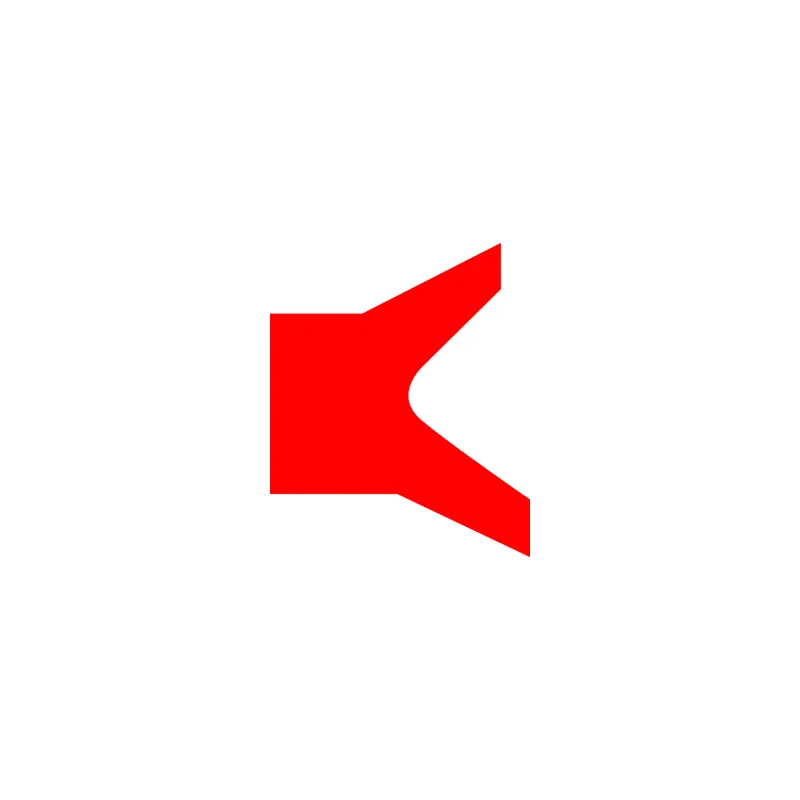

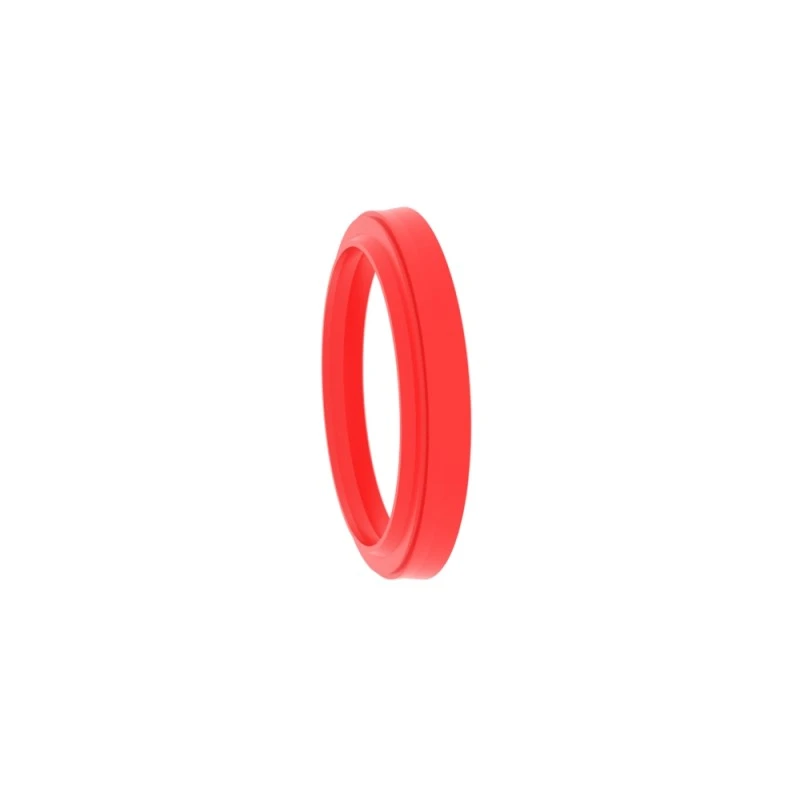

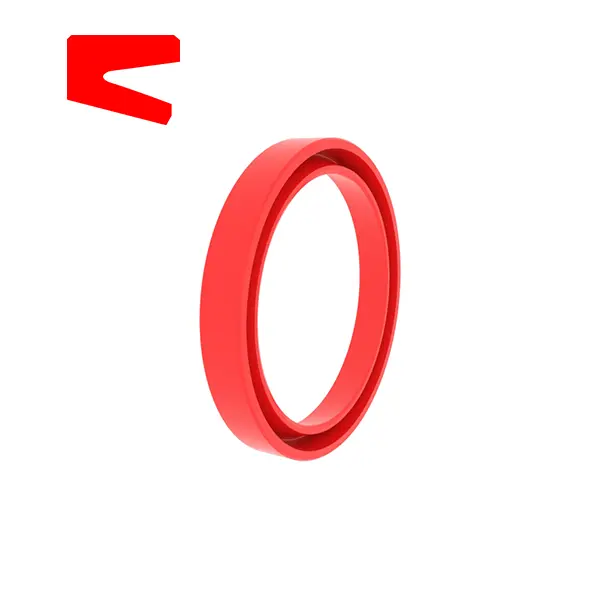

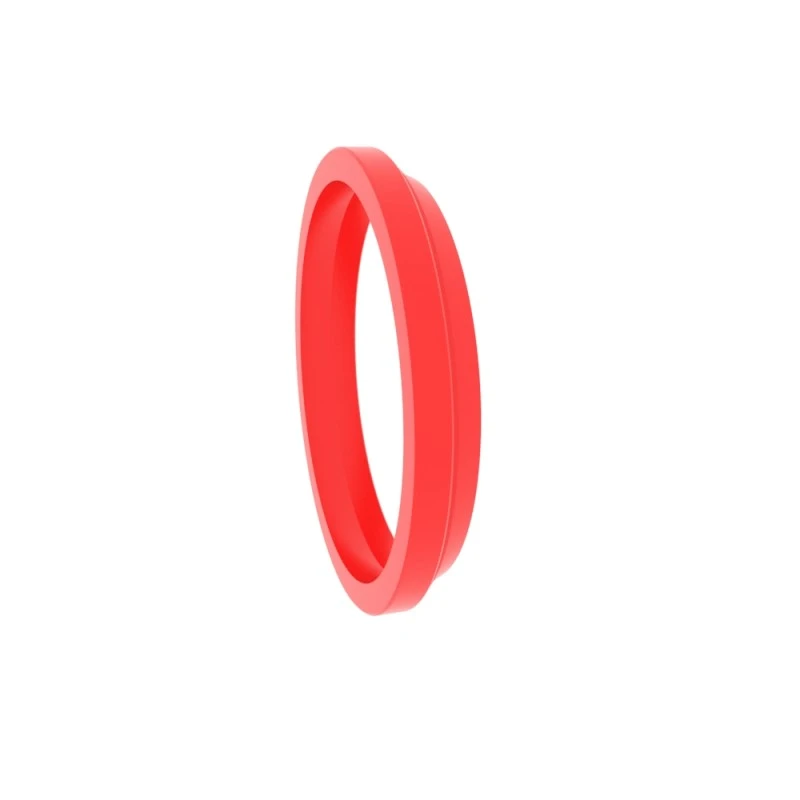

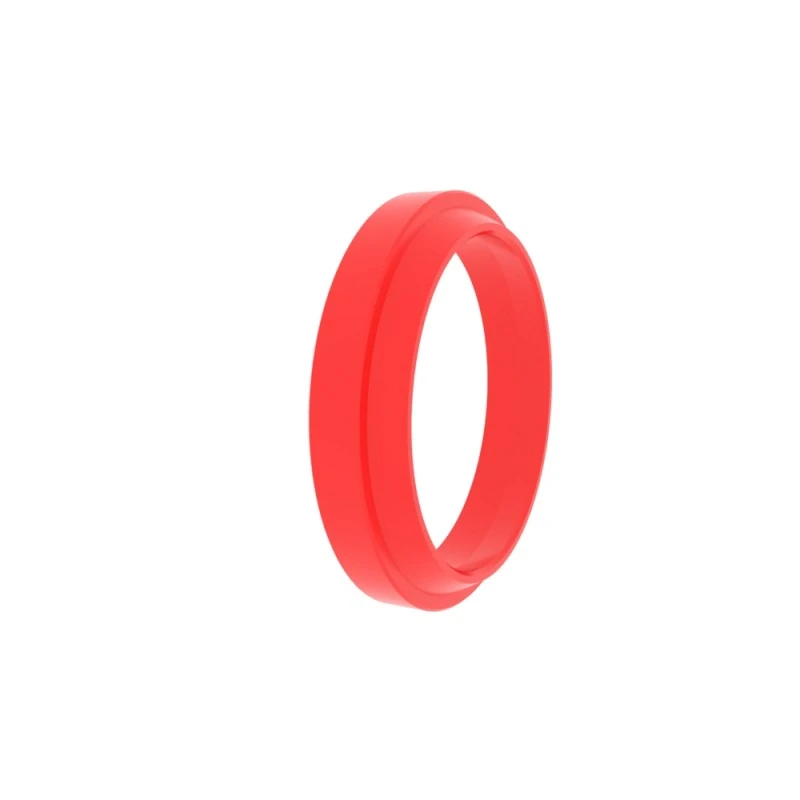

RCA101
Μέγεθος παραγγελίας
Φδ ...... Εξωτερική διάμετρο
Φδευμα ... Εσωτερική διάμετρο
L ...... πλάτος αυλάκωσης
H ...... Συνολικό ύψος σφραγίδας σκόνης
| Φινίρισμα επιφάνειας | R tmax (μm) | RA (μm) |
| Συρόμενες επιφανειακές αντιστοιχίες από καουτσούκ/σφραγίδες πολυουρεθάνης Σφραγίδες PTFE με συρόμενη επιφάνεια | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Κατώτατο σημείο Πλευρά αυλάκι | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Αναλογία μήκους υποστήριξης προφίλ TP | 50%-95% |
|
| Ανοχή | |
| Φι1 H11 | L <10mm +0.2 |
| Φα H11 | L ＞ 10mm +0.3 |
Παράδειγμα παραγγελίας
Μοντέλο: RCA101
Μέγεθος αυλάκωσης: 100x108x4/7
Υλικό: RC-PU-H
Τύπος σφραγίδας: RCA101, RCA104
Κύρια εφαρμογή: Πρότυπη προστασία σκόνης για κυλίνδρους πετρελαίου
Πλεονεκτήματα: Απλή εγκατάσταση, εξαιρετική αντιρρύπτονα και επιδρομή με σκόνη, χωρίς αντίστροφη ωοτοκία στην κοιλότητα, χωρίς άνοιγμα πίεσης μεταξύ του δακτυλίου σφράγισης και του δακτυλίου σκόνης.
Υλικό: πολυουρεθάνη, καουτσούκ
| Παραδείγματα αυλάκωσης σφραγίδας | Τα παρακάτω είναι τυποποιημένες διαστάσεις αυλάκωσης (μπορούν να παραχθούν σφραγίδες σκόνης οποιουδήποτε μεγέθους εντός της περιοχής μεγέθους) | |||||||
 |
RCA101
|
Φd | Φd | ΦD1 | L | L1 | H | |
| 6-100 | Φα+8 | Φντ+6 | 4 | 1 | 7 | |||
|
RCA104
|
100.1-149.9 | Φα+12 | Φα+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φδ+15 | Φd11 | 6.5 | 2 | 13 | |||

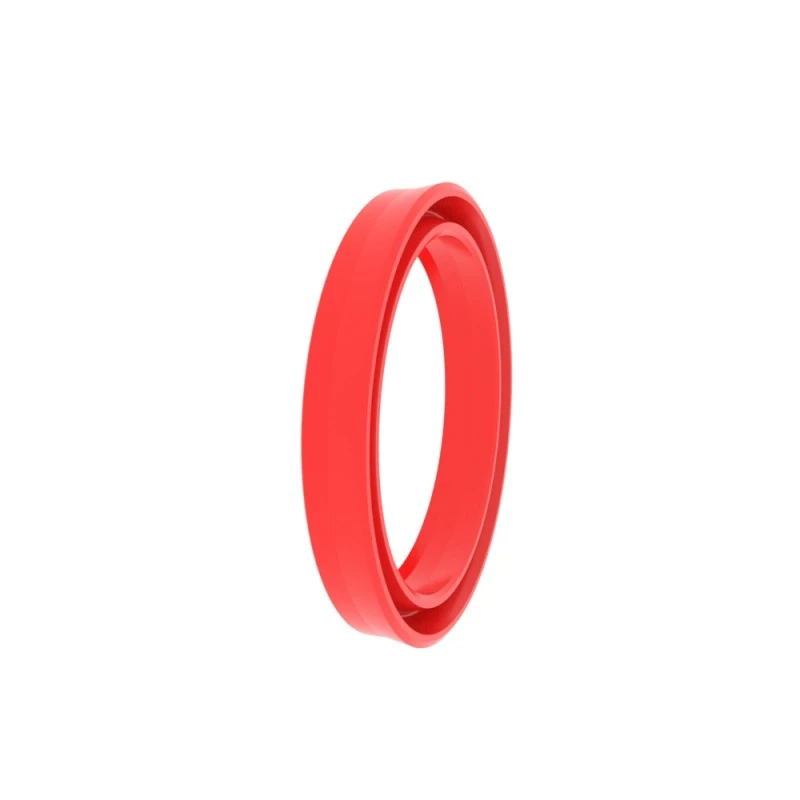

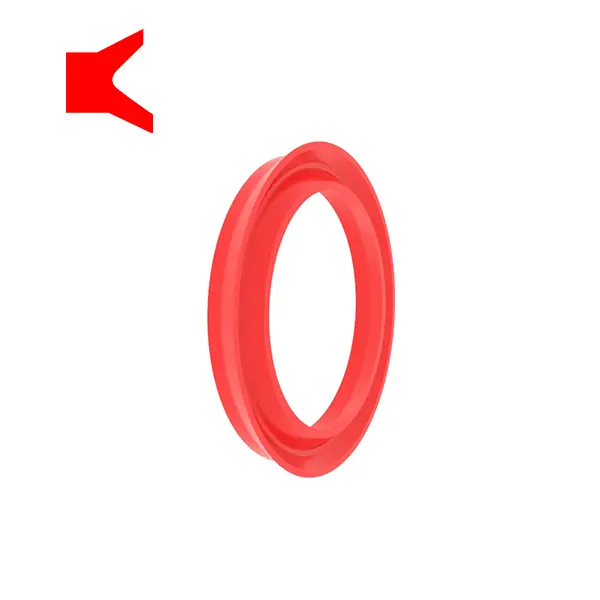

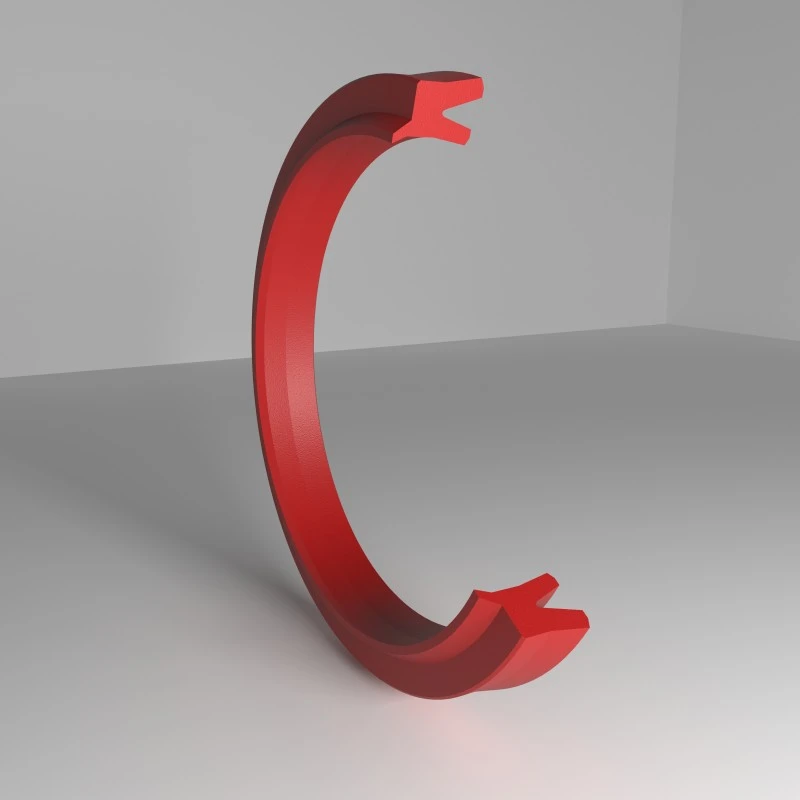

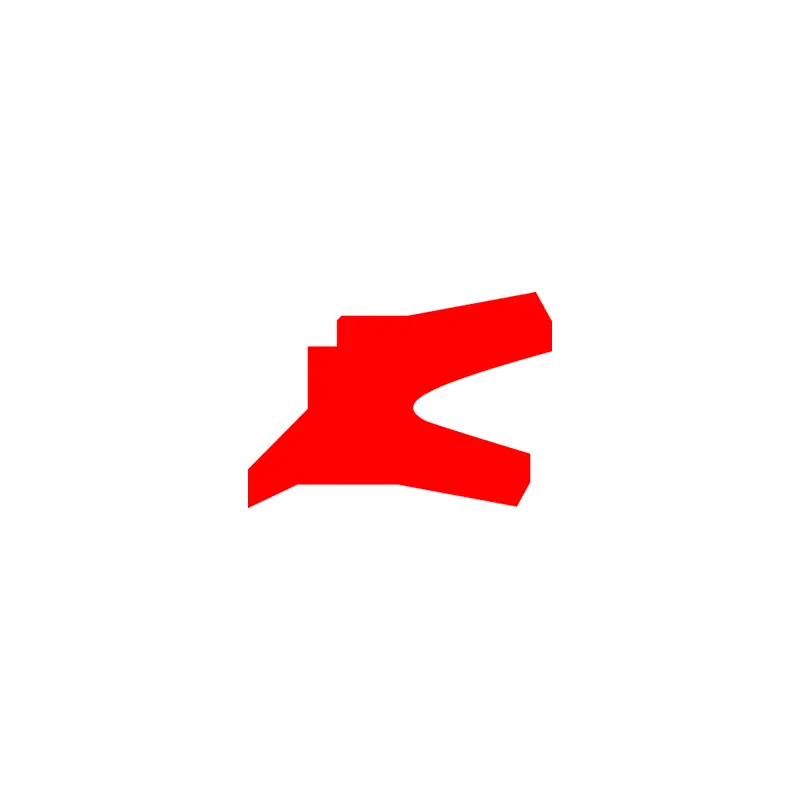

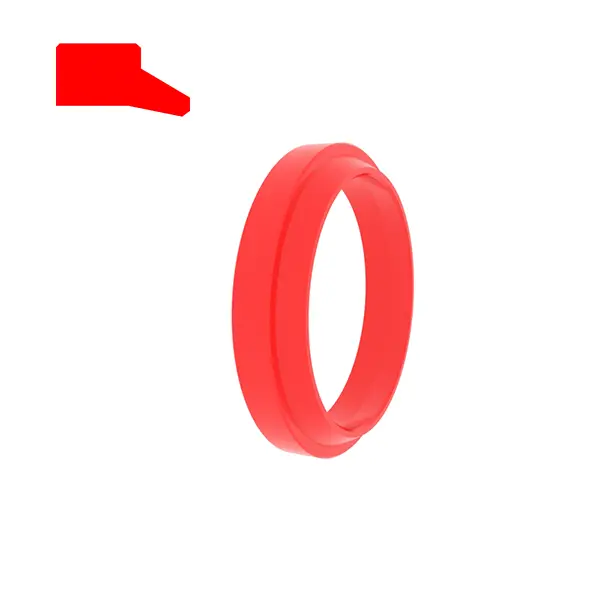

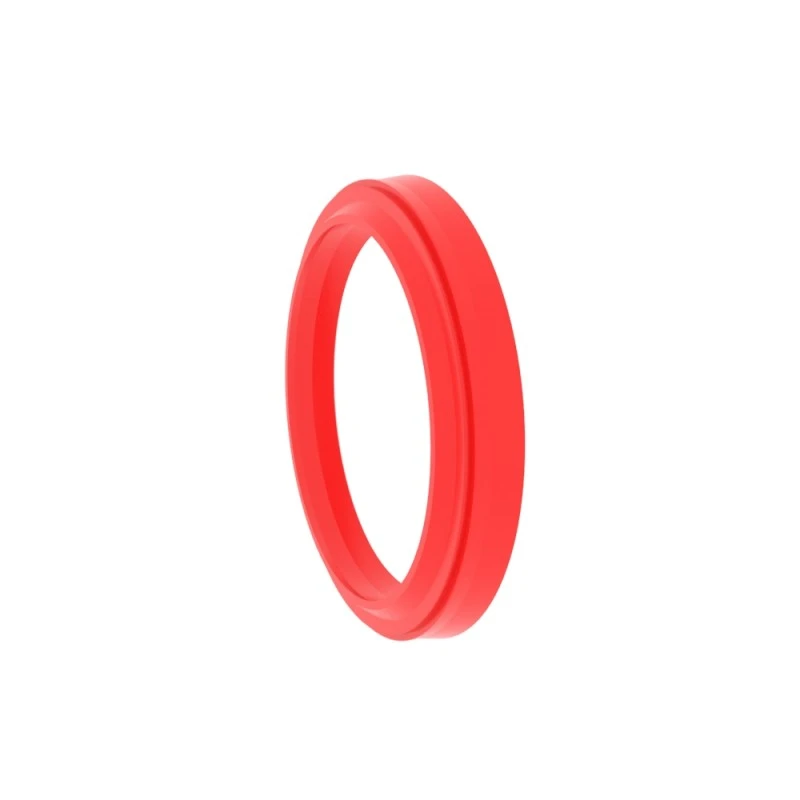

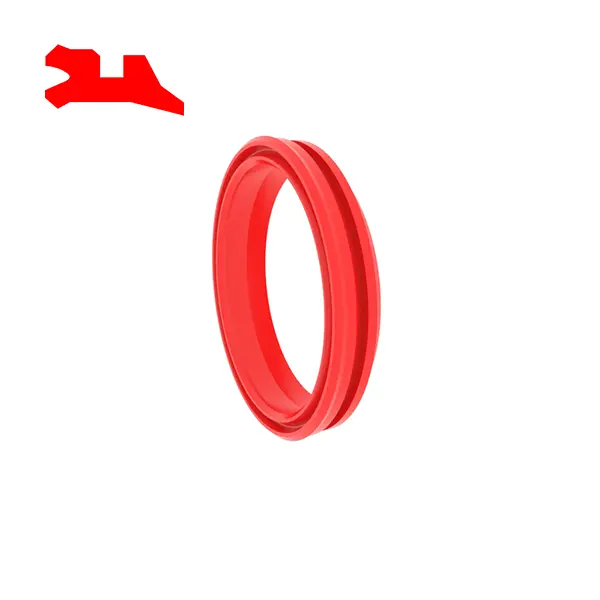

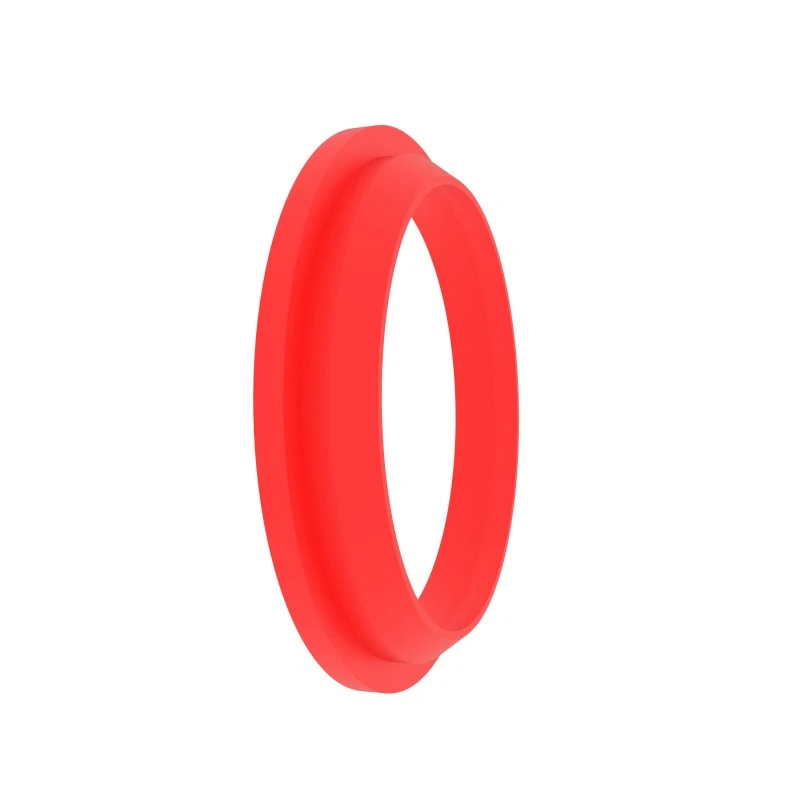

RCA102
Μέγεθος παραγγελίας
Φδ ...... Εξωτερική διάμετρο
Φδευμα ... Εσωτερική διάμετρο
L ...... πλάτος αυλάκωσης
H ...... Συνολικό ύψος σφραγίδας σκόνης
| Φινίρισμα επιφάνειας | R tmax (μm) | RA (μm) |
| Συρόμενες επιφανειακές αντιστοιχίες από καουτσούκ/σφραγίδες πολυουρεθάνης Σφραγίδες PTFE με συρόμενη επιφάνεια | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Κατώτατο σημείο Πλευρά αυλάκι | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Αναλογία μήκους υποστήριξης προφίλ TP | 50%-95% |
|
| Ανοχή | |
| Φι1 H11 | L <10mm +0.2 |
| Φα H11 | L ＞ 10mm +0.3 |
Παράδειγμα παραγγελίας
Μοντέλο: RCA102
Μέγεθος αυλάκωσης/Συνολικό ύψος σφράγισης σκόνης: 100x115x8.5
Υλικό: RC-PU-H
Τύπος σφραγίδας: RCA102, RCA105, RCA211
Κύρια εφαρμογή: Χρησιμοποιείται κυρίως με συρόμενες σφραγίδες συνδυασμού
Πλεονεκτήματα: Απόδοση καλής τριβής, RCA211 αμφίδρομη σφραγίδα
Υλικό: (εξαιρετικά υψηλή σκληρότητα) πολυουρεθάνη, καουτσούκ
| Παραδείγματα αυλάκωσης σφραγίδας | Τα παρακάτω είναι τυποποιημένες διαστάσεις αυλάκωσης (μπορούν να παραχθούν σφραγίδες σκόνης οποιουδήποτε μεγέθους εντός της περιοχής μεγέθους) | |||||||
 |
RCA102
|
Φd | Φd | ΦD1 | L | L1 | H | |
|
RCA105
|
6-49.9 | Φα+8 | Φδ+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | Φδ+10 | Φα+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φδ+15 | Φδ+7.5 | 8.5 | ≥2 | 11.5 | |||

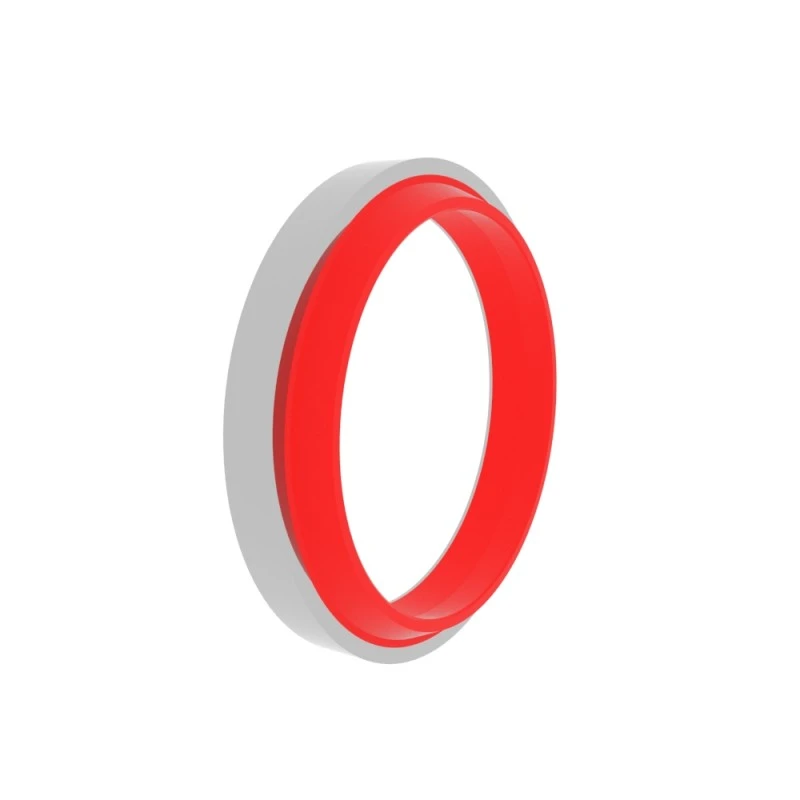

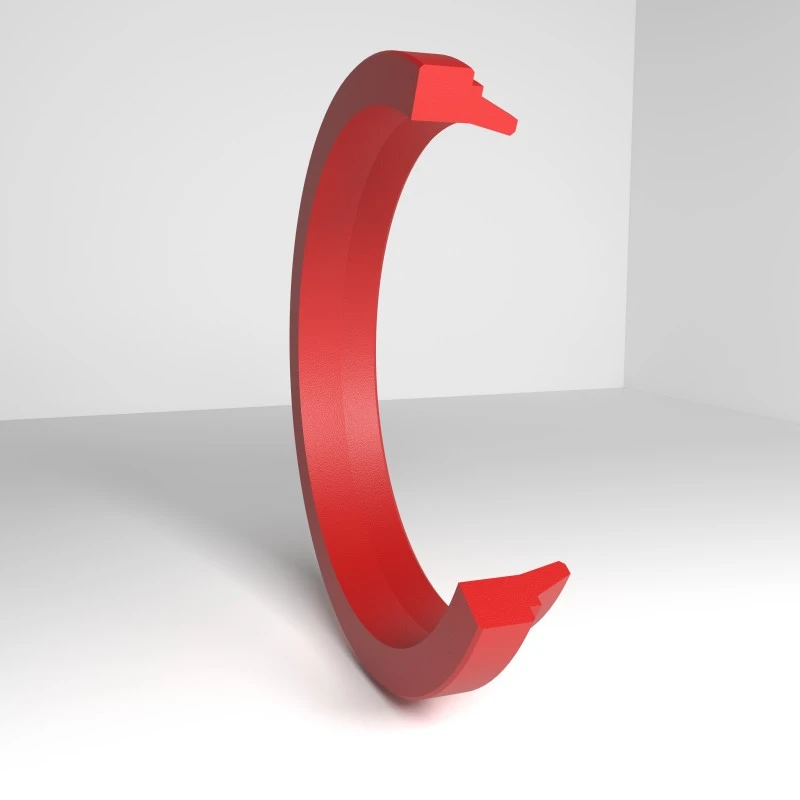

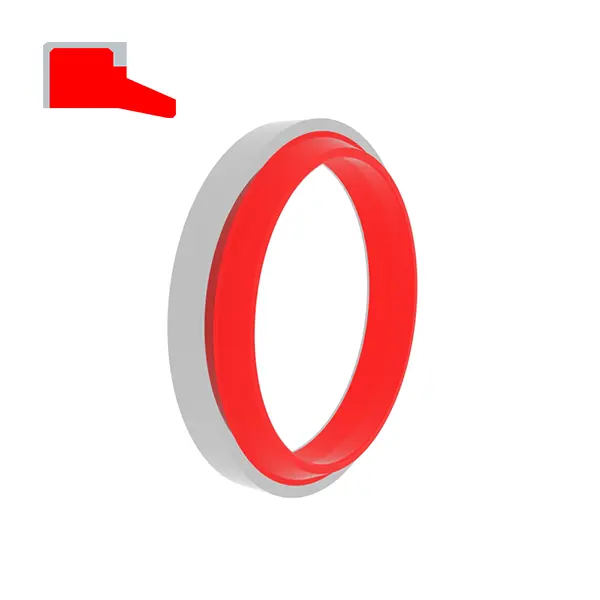

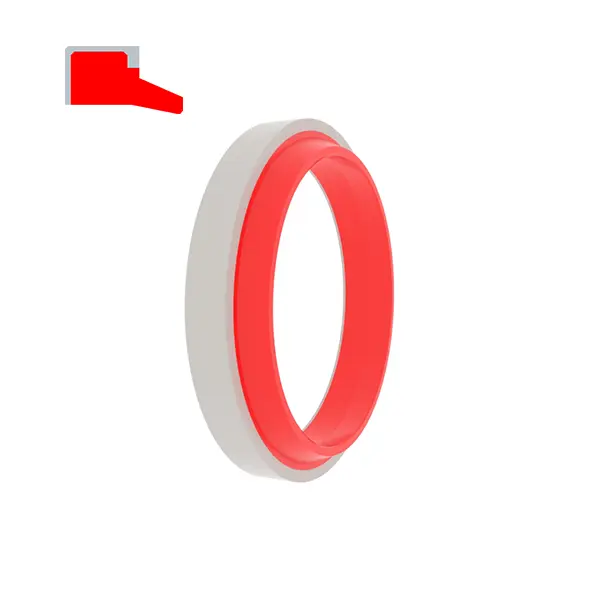

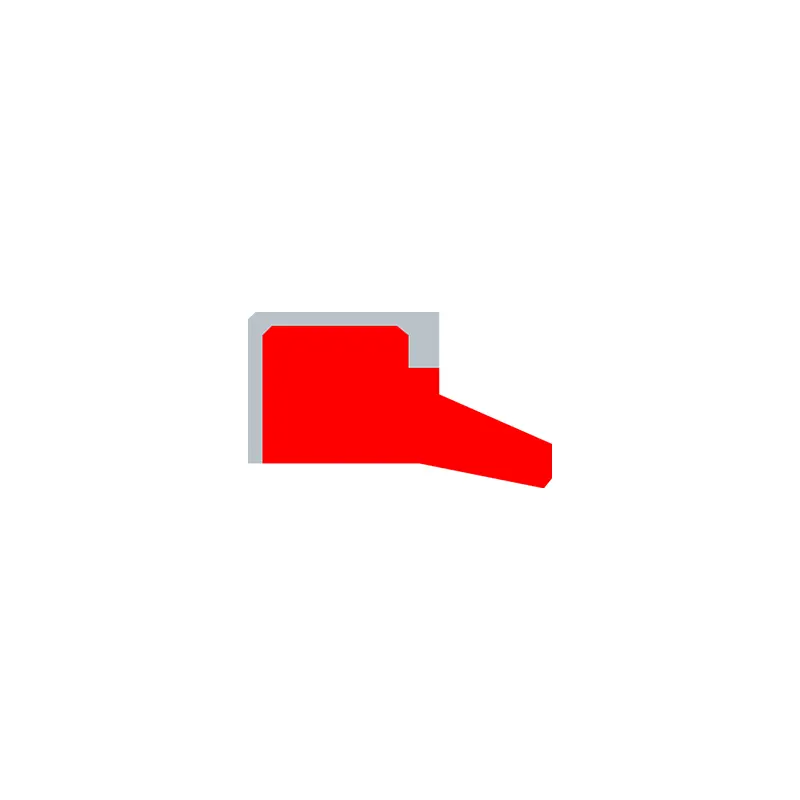

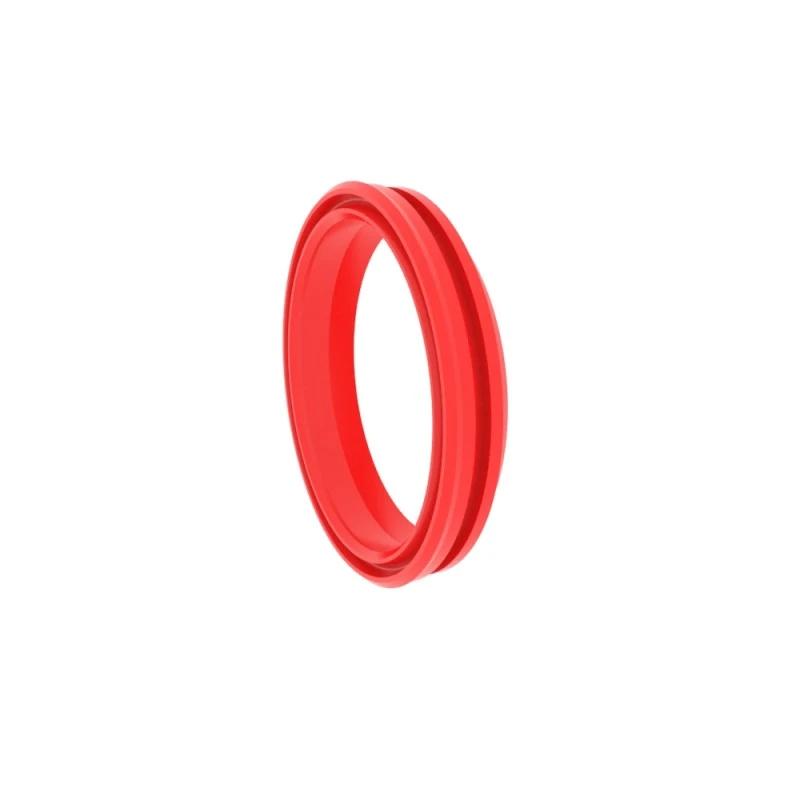

RCA103
Μέγεθος παραγγελίας
Φδ ...... Εξωτερική διάμετρο
Φδευμα ... Εσωτερική διάμετρο
L ...... πλάτος αυλάκωσης
H ...... Συνολικό ύψος σφραγίδας σκόνης
| Φινίρισμα επιφάνειας | R tmax (μm) | RA (μm) |
| Συρόμενες επιφανειακές αντιστοιχίες από καουτσούκ/σφραγίδες πολυουρεθάνης Σφραγίδες PTFE με συρόμενη επιφάνεια | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Κατώτατο σημείο Πλευρά αυλάκι | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Αναλογία μήκους υποστήριξης προφίλ TP | 50%-95% |
|
| Ανοχή | |
| Φι1 H11 | L <10mm +0.2 |
| Φα H11 | L ＞ 10mm +0.3 |
Παράδειγμα παραγγελίας
Μοντέλο: RCA103
Μέγεθος αυλάκωσης/Συνολικό ύψος σφράγισης σκόνης: 100x115x9/12
Υλικό: rc-pu-h+pom
Τύπος σφραγίδας: RCA103, RCA106
Κύρια εφαρμογή: πρότυποι κύλινδροι και για ανοιχτές αυλακώσεις
Πλεονεκτήματα: Η απόδοση κατά της τριβής είναι καλή και ο δακτύλιος υποστήριξης εμποδίζει την εμφάνιση οξείδωσης μεταξύ της αυλάκωσης και της σφραγίδας και η τοποθέτηση και η τοποθέτηση στην κοιλότητα είναι σταθερή.
Υλικό: (εξαιρετικά υψηλή σκληρότητα) πολυουρεθάνη + πολυοξυμελένιο, καουτσούκ + πολυοξυμεθυλένιο
| Παραδείγματα αυλάκωσης σφραγίδας | Τα παρακάτω είναι τυποποιημένες διαστάσεις αυλάκωσης (μπορούν να παραχθούν σφραγίδες σκόνης οποιουδήποτε μεγέθους εντός της περιοχής μεγέθους) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9.9 |
Φα+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | Φδ+10 | 7 | 10 | ||
| 100-200 | Φδ+15 | 9 | 12 | |||
| ＞ 200 | Φδ+20 | 12 | 16 | |||

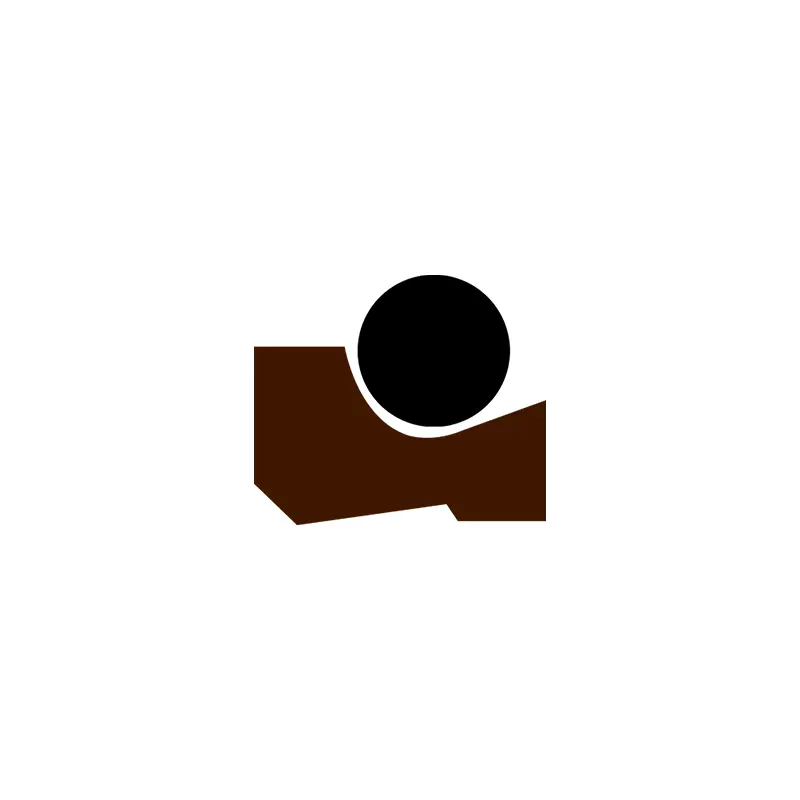

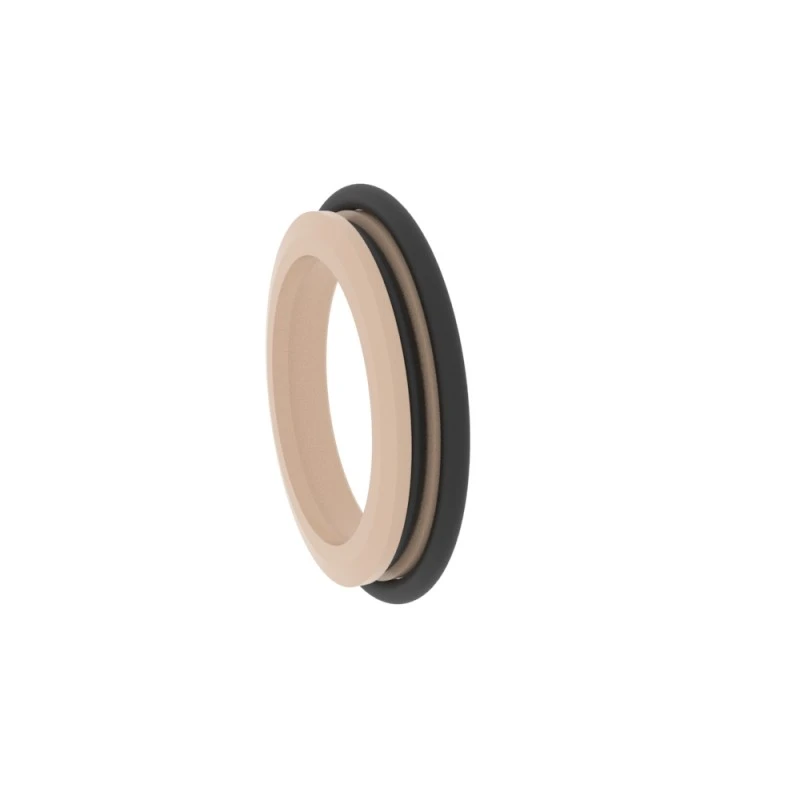

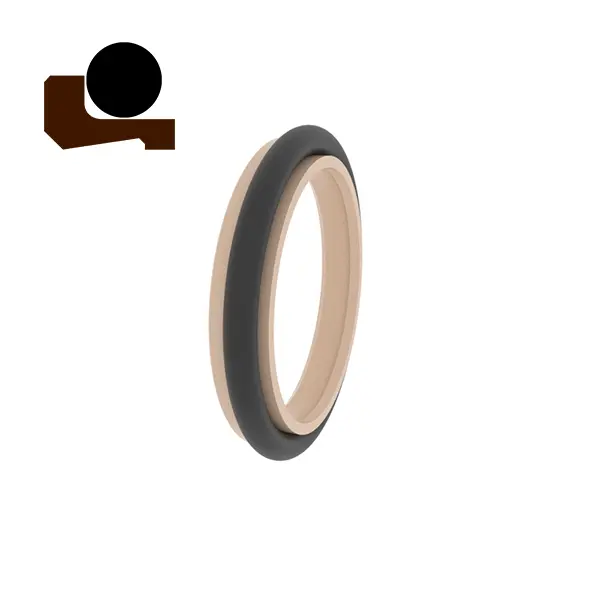

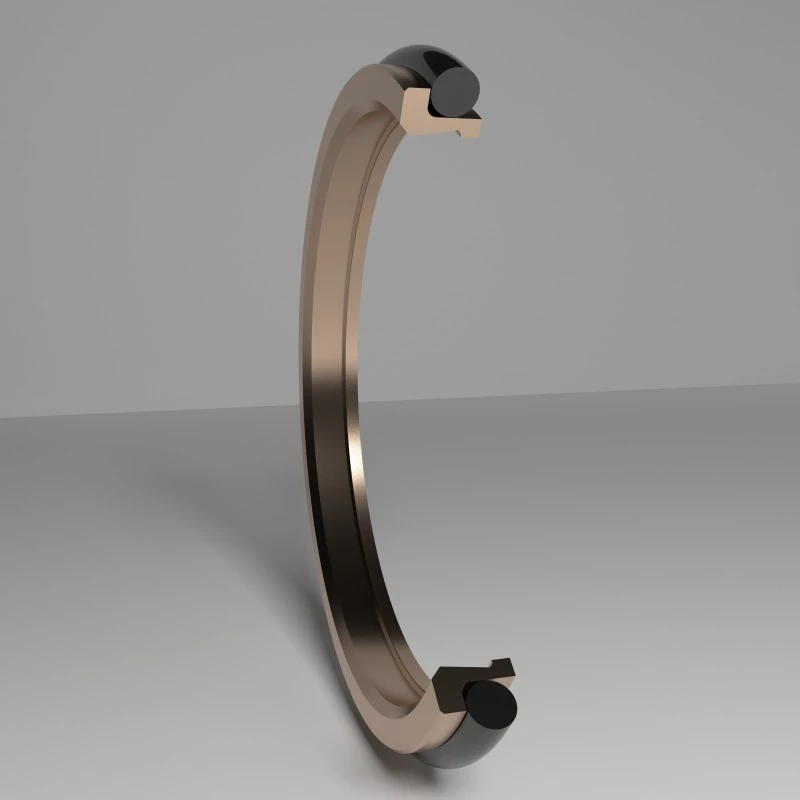

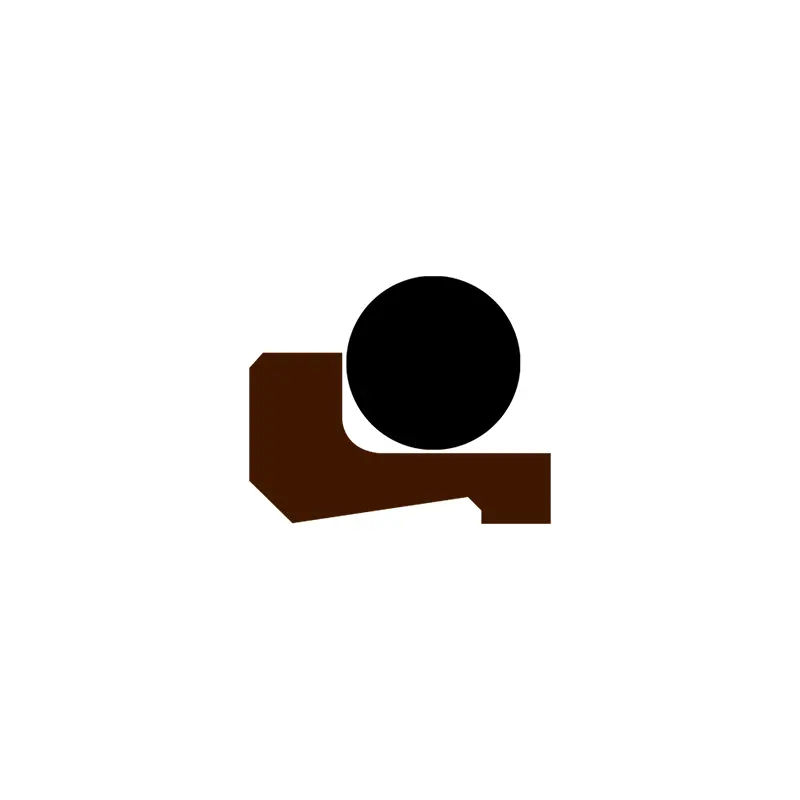

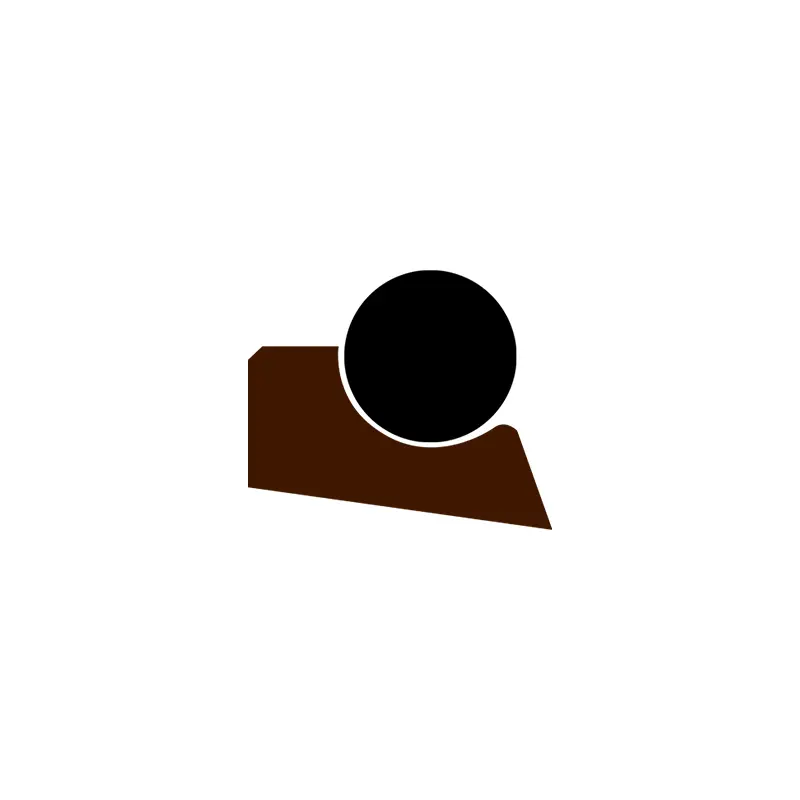

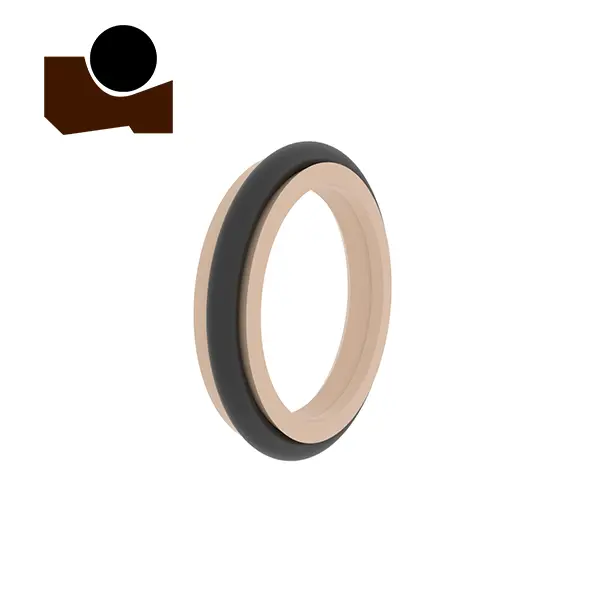

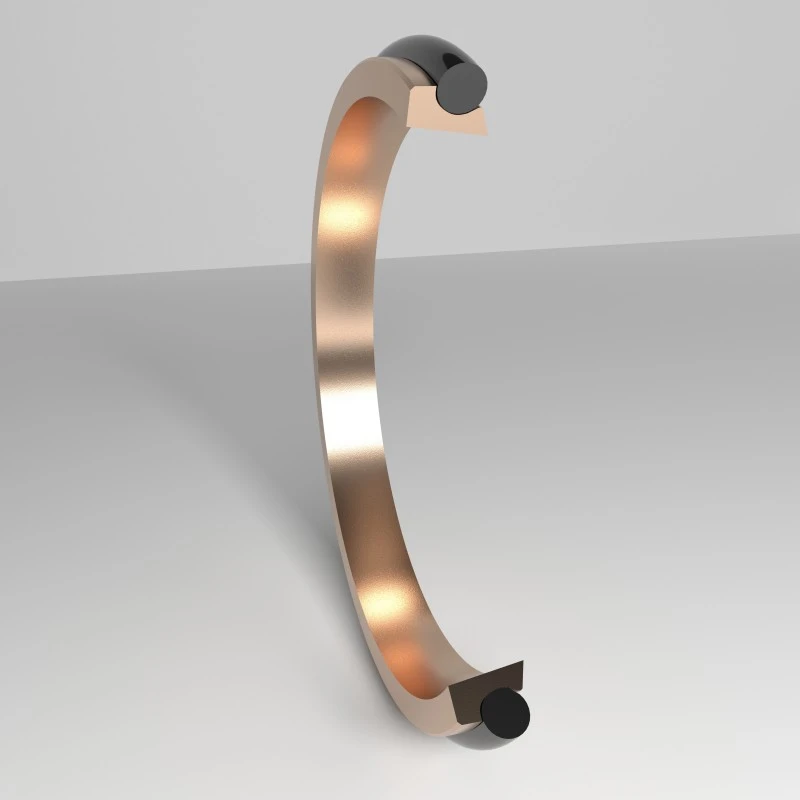

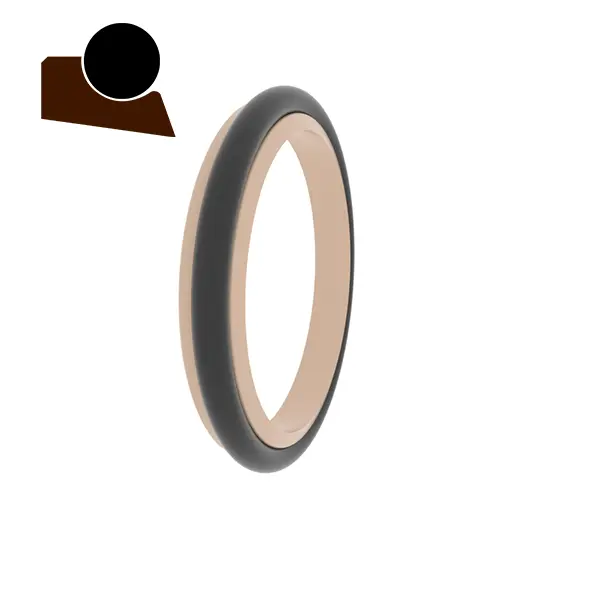

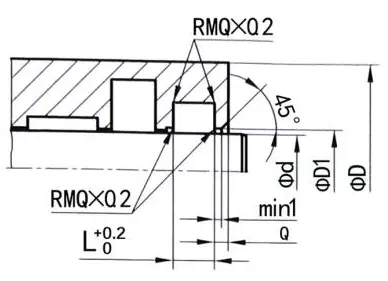

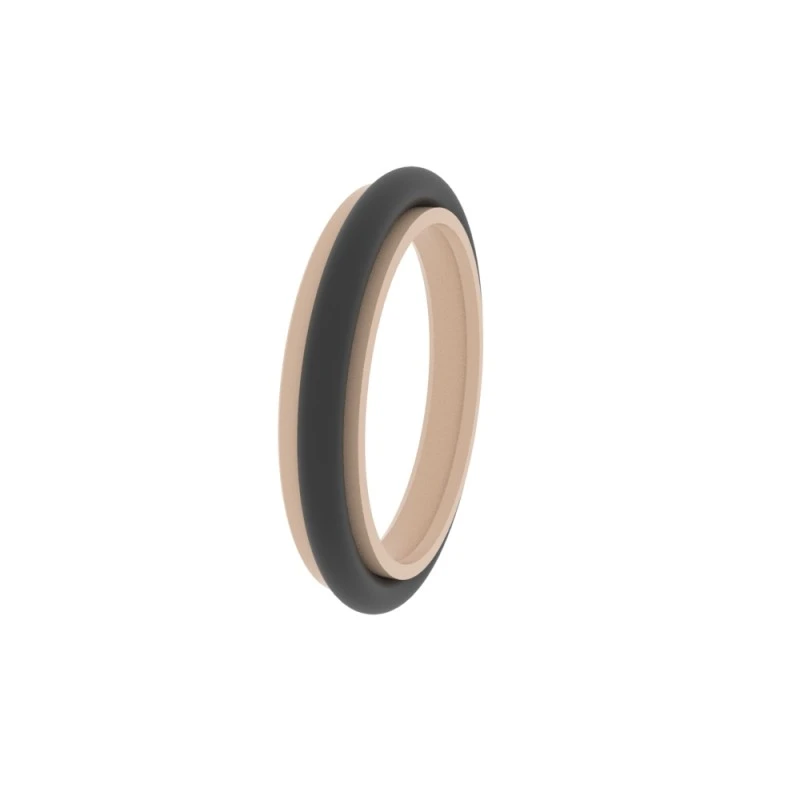

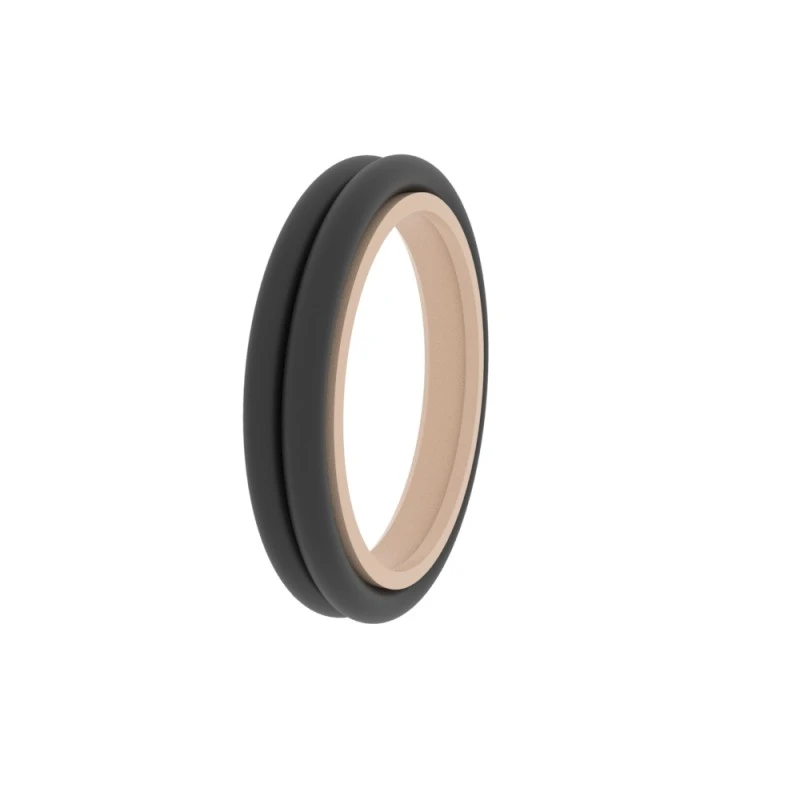

RCA115
Μέγεθος παραγγελίας
Φδ ...... Εξωτερική διάμετρο
Φντ1 ...... εξωτερική διάμετρο
Φδευμα ... Εσωτερική διάμετρο
L ...... πλάτος αυλάκωσης
| Φινίρισμα επιφάνειας | R tmax (μm) | RA (μm) |
| Συρόμενες επιφανειακές αντιστοιχίες από καουτσούκ/σφραγίδες πολυουρεθάνης Σφραγίδες PTFE με συρόμενη επιφάνεια | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Κατώτατο σημείο Πλευρά αυλάκι | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Αναλογία μήκους υποστήριξης προφίλ TP | 50%-95% |
|
| Ανοχή | |
| Φι1 H11 | L <10mm +0.2 |
| Φα H11 | L ＞ 10mm +0.3 |
Παράδειγμα παραγγελίας
Μοντέλο: RCA115
Μέγεθος αυλάκωσης/Συνολικό ύψος σφράγισης σκόνης: 100x108.8x6
Υλικό: PTFE3+NBR
Τύπος σφραγίδας: RCA115, RCA118
Κύρια εφαρμογή: χημική βιομηχανία, βιομηχανία τροφίμων και σερβοκάρτες
Πλεονεκτήματα: Συντελεστής χαμηλού συντελεστή τριβής, χωρίς ερμηνεία, μικρός χώρος εγκατάστασης, ζωή ανθεκτική στη φθορά και εξαιρετικές δυνατότητες προσαρμογής και τοποθέτησης κατά τη διάρκεια της εργασίας.
Υλικό: τετραφθοροαιθυλένιο, καουτσούκ νιτρίλιο ή φθοριοειδές καουτσούκ
| Παραδείγματα αυλάκωσης σφραγίδας | Τα παρακάτω είναι τυποποιημένες διαστάσεις αυλάκωσης (μπορούν να παραχθούν σφραγίδες σκόνης οποιουδήποτε μεγέθους εντός της περιοχής μεγέθους) | |||||||
 |
RCA115
|
Φd | Φd | L | D1 | a | Δακτύλιος Ο | |
| 6-11,9 |
Φδ+4.8 | 3.7 | D+1,5 | 2 | 1.78 | |||
| 12-64.9 |
Φδ+6.8 | 5.0 | D+1,5 | 2 | 2.62 | |||
|
RCA116
|
65-250.9 | Φδ+8.8 | 6.0 | D+1,5 | 3 | 3.53 | ||
| 251-420.9 | Φδ+12.2 | 8.4 | d+2 | 3 | 5.33 | |||
| 421-650.9 | Φα+16.0 | 11.0 | d+2 | 4 | 7.00 | |||
| ≥150 | Φα+20,0 | 12.0 | d+2.5 | 5 | 8.40 | |||
