Εστιάζουμε στις διαφοροποιημένες ανάγκες στον τομέα των σφραγίδων εμβόλου και παρέχουμε λύσεις υψηλής απόδοσης που καλύπτουν όλα τα σενάρια υδραυλικών και πνευματικών. Η σειρά προϊόντων μας χωρίζεται σε μεμονωμένη και διπλή δράση ως πυρήνα, συνδυάζοντας την υλική καινοτομία και τη διαρθρωτική βελτιστοποίηση για να αντιμετωπίσει τις προκλήσεις σφράγισης από τη συμβατική βιομηχανία σε ακραίες συνθήκες εργασίας:
1. Σειρά Σειρά Σειρά Σφραγίδων Σφραγίδων Σφραγίδων:
Υψηλής πίεσης και αντι-εξώθησης: Οι σειρές RCK102/102R/104 έχουν σχεδιαστεί για υψηλή πίεση και η δομή υποστήριξης ενισχύεται για να προσαρμοστεί σε μεγάλα κενά και στενές αυλακώσεις. RCK109H/120/122 και άλλες σφραγίδες συνδυασμού ενσωματώνουν δακτυλίους οδηγών και ελαστομερή για να σπάσουν το όριο υψηλής πίεσης 35MPa+, ειδικά κατάλληλο για εξόρυξη και βαριά μηχανήματα.
Δυναμική προσαρμοστικότητα: Το RCK108/125/138 χρησιμοποιεί υλικό τετραφθοροαιθυλενίου για να επιτευχθεί σταθερή σφράγιση από εξαιρετικά χαμηλή ταχύτητα έως υψηλή ταχύτητα (0,01 ~ 5m/s) και τα χαρακτηριστικά χαμηλής τριβής είναι κατάλληλα για τα υδραυλικά συστήματα και τον εξοπλισμό χύτευσης με έγχυση ακριβείας.
Εξαιρετική ανοχή στο περιβάλλον: Το RCK119/139 είναι εξοπλισμένο με υλικό Mander Spring και PTFE, το οποίο είναι ανθεκτικό στη διάβρωση και ανθεκτική στην ξηρή φθορά. Το ευρύ φάσμα θερμοκρασίας των -40 ℃ ~ 200 ℃ καλύπτει χημικούς, φαρμακευτικούς αντιδραστήρες υψηλής θερμοκρασίας και γραμμές ασηπτικής παραγωγής τροφίμων.
2. Προσαρμοσμένη σχεδίαση της βιομηχανίας:
Συντήρηση και τροποποίηση: Το RCK116/216 απλοποιεί τη διαδικασία εγκατάστασης και προσαρμόζεται στις ανάγκες της επισκευής του παλαιού κυλίνδρου και της ταχείας αντικατάστασης του εξοπλισμού πλήρωσης τροφίμων.
Απομόνωση διπλού μέσου: Το RCK144/145 έχει μια αρχική δομή διπλής χείλους, η οποία μπορεί να σφραγίσει ταυτόχρονα το πετρέλαιο/νερό ή αέριο/υγρό, κατάλληλο για σύνθετες συνθήκες εργασίας.
Βελτιστοποίηση σύντομης διαδρομής: Το RCK103/143 ενισχύει τη σταθερότητα ενσωμάτωσης μέσω της προφόρτισης δακτυλίου Ο για να αποφευχθεί ο κίνδυνος διαρροής σε υδραυλικούς κυλίνδρους μικρής διαδρομής.
3. Πλεονεκτήματα τεχνολογίας πυρήνα:
Η επιστήμη των υλικών: Ο σχεδιασμός αποθήκευσης πετρελαίου πολυουρεθάνης (RCK205) επεκτείνει τη διάρκεια ζωής των πνευμονικών χωρίς λίπανση και το τετραφθοροαιθυλένιο (RCK108) λαμβάνει υπόψη τόσο την αντίσταση όσο και τη χημική αντίσταση.
Δομική καινοτομία: Δαχτυλίδια οδηγού πίσω προς πλάτη (RCK101), αντιαρματισμένος δακτύλιος υποστήριξης (RCK120) και άλλα σχέδια εξασφαλίζουν την ανθεκτικότητα των σφραγίδων κάτω από δόνηση και εκκεντρικά φορτία.
Είμαστε αφοσιωμένοι στην παροχή ολοκληρωμένων λύσεων "ανθεκτικών σε σφραγίδα-δίπλωμα" για 20+ βιομηχανίες, όπως μηχανήματα εξόρυξης, εξοπλισμό χύτευσης με έγχυση και ιατρικές συσκευές, εξισορρόπηση του κόστους και απόδοσης με τυποποιημένες ενότητες και προσαρμοσμένες υπηρεσίες, βοηθώντας στους πελάτες να μειώσουν το κόστος συντήρησης και να βελτιώσουν την αξιοπιστία του εξοπλισμού.
Χαρακτηριστικά και εφαρμογές προϊόντος:

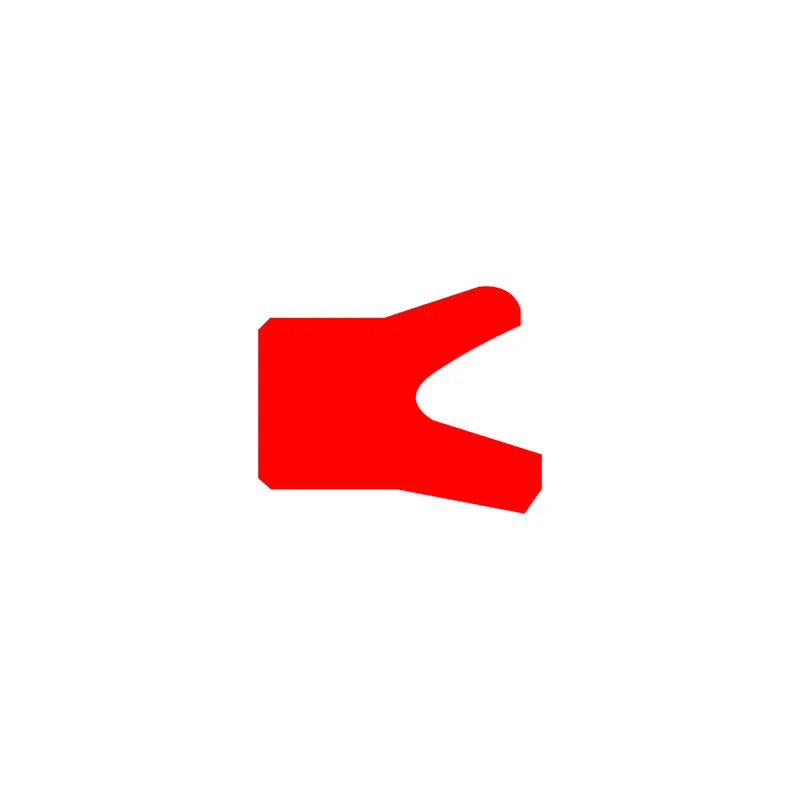

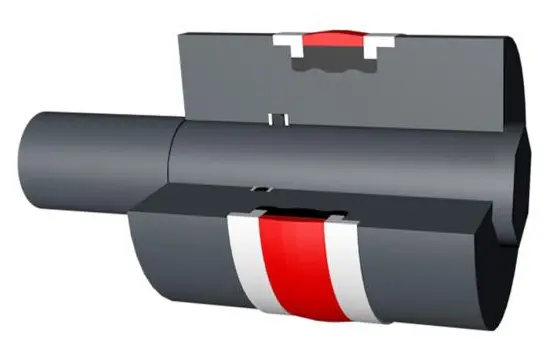

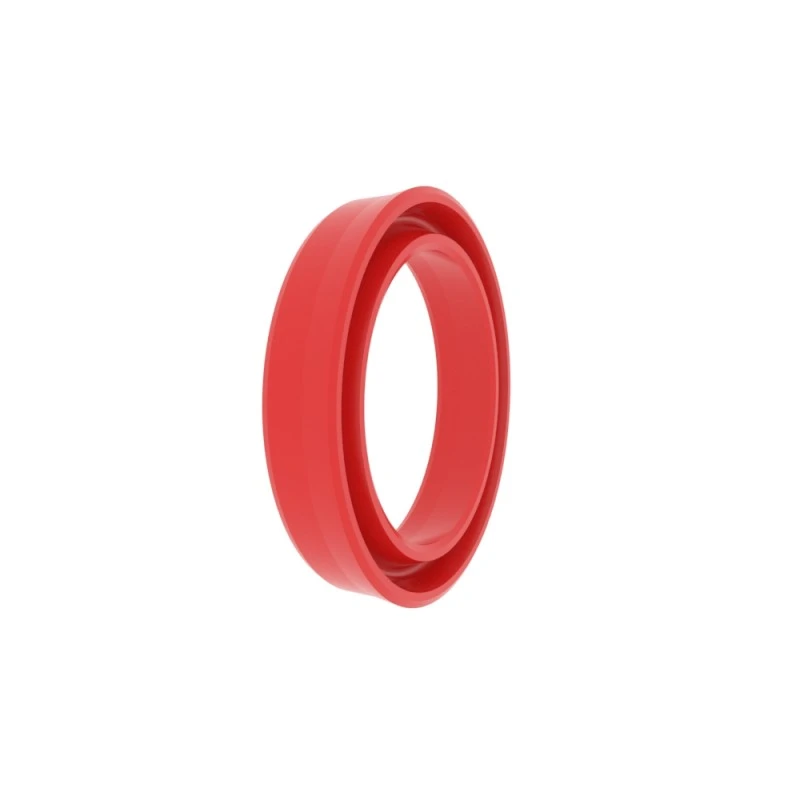

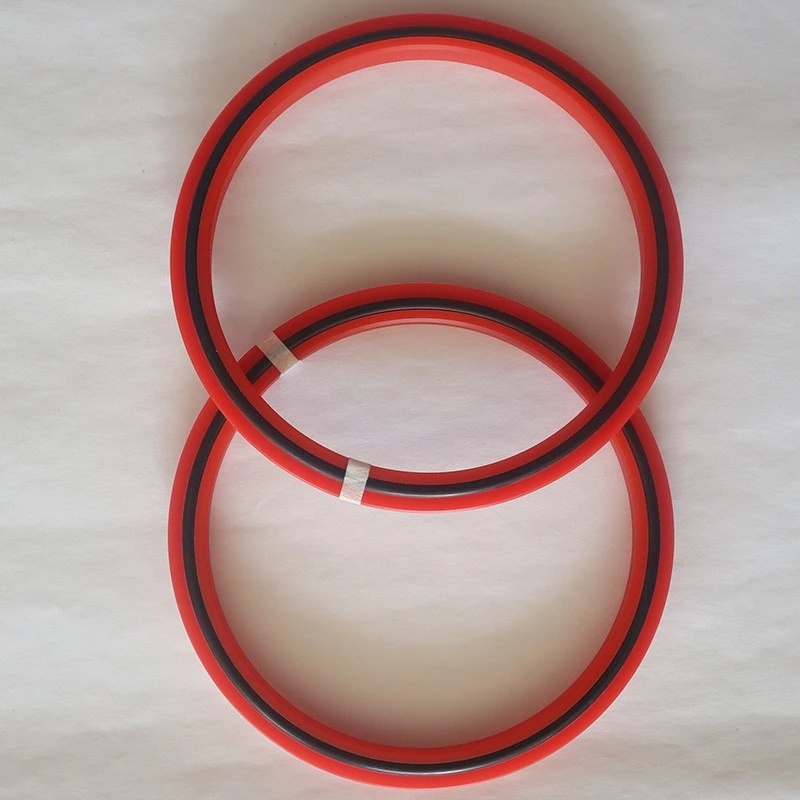

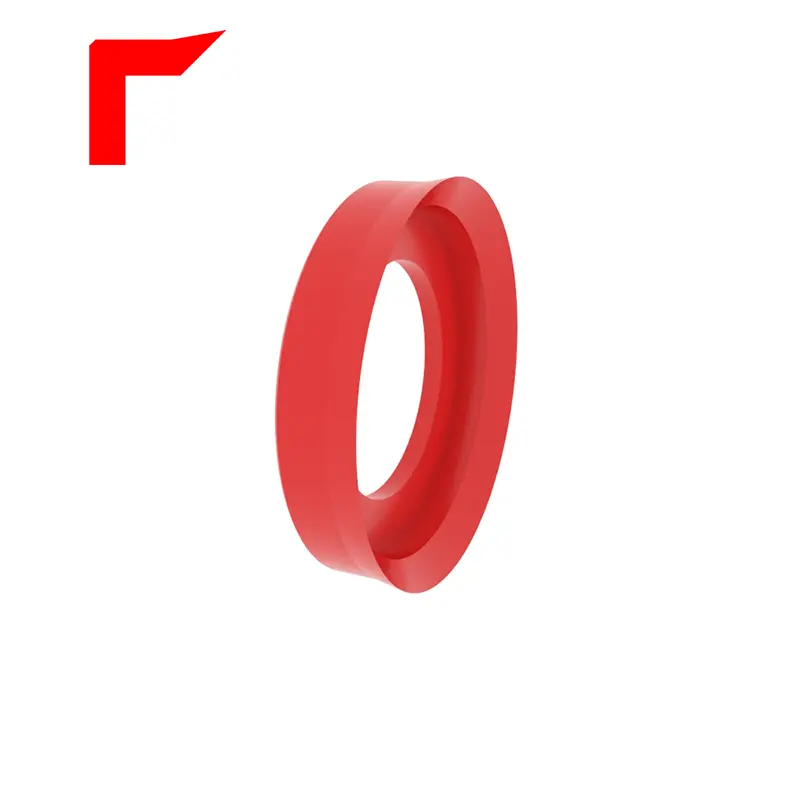

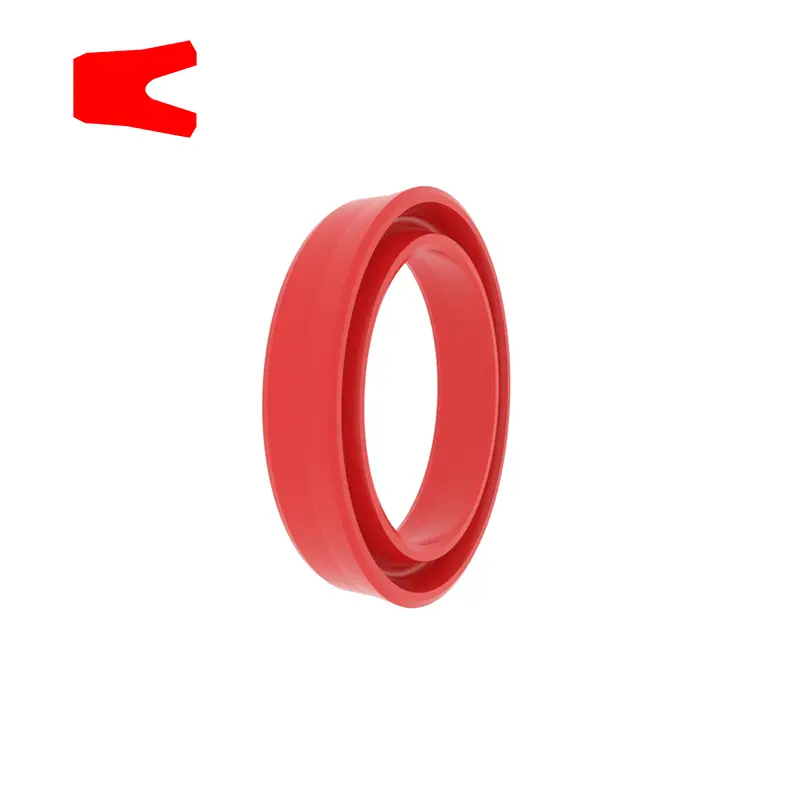

Οι σφραγίδες στροφής του εμβόλου είναι κατάλληλες για υδραυλικούς κυλίνδρους και κυλίνδρους, τυπικούς υδραυλικούς κυλίνδρους και υδραυλικά μηχανήματα. Οι κύριες εφαρμογές περιλαμβάνουν μηχανήματα κατασκευής, γεωργικά μηχανήματα, γερανούς και τυποποιημένους κυλίνδρους.
Όταν χρησιμοποιείται στη χημική βιομηχανία, χρησιμοποιείται γενικά για γρήγορες κυλίνδρους και μηχανήματα τοποθέτησης. Μπορεί επίσης να χρησιμοποιηθεί στη βιομηχανία τροφίμων, στη φαρμακευτική βιομηχανία και στους συσσωρευτές.
Φόντα
Οι σφραγίδες στροφής της σφράγισης εμβόλου είναι ενσωματωμένες στο αυλάκι σταθερά, με καλή δυναμική και στατική απόδοση σφράγισης, δεν χρειάζεται πρόσθετους δακτυλίους οδηγού, χαμηλή τριβή, μη υδραυλικό φαινόμενο ερπυσμού, υψηλή αντοχή φθοράς, καλή απόδοση κατά της εξώθησης, καλή θερμική αγωγιμότητα, ευρύ φάσμα θερμοκρασίας και ισχυρή ικανότητα επιστροφής υπολειμμάτων κάτω από δυναμικές συνθήκες.

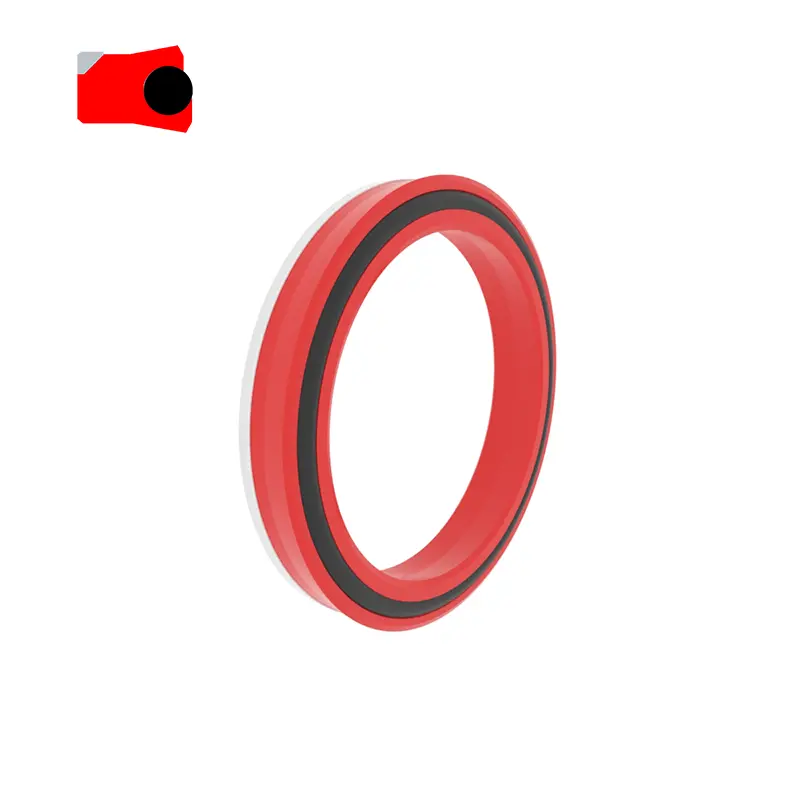

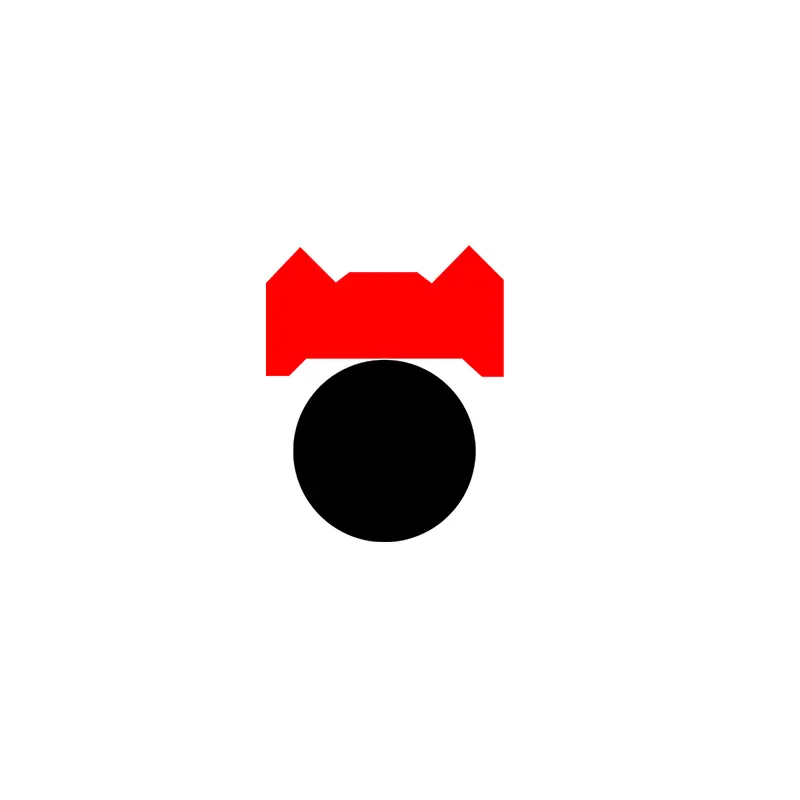

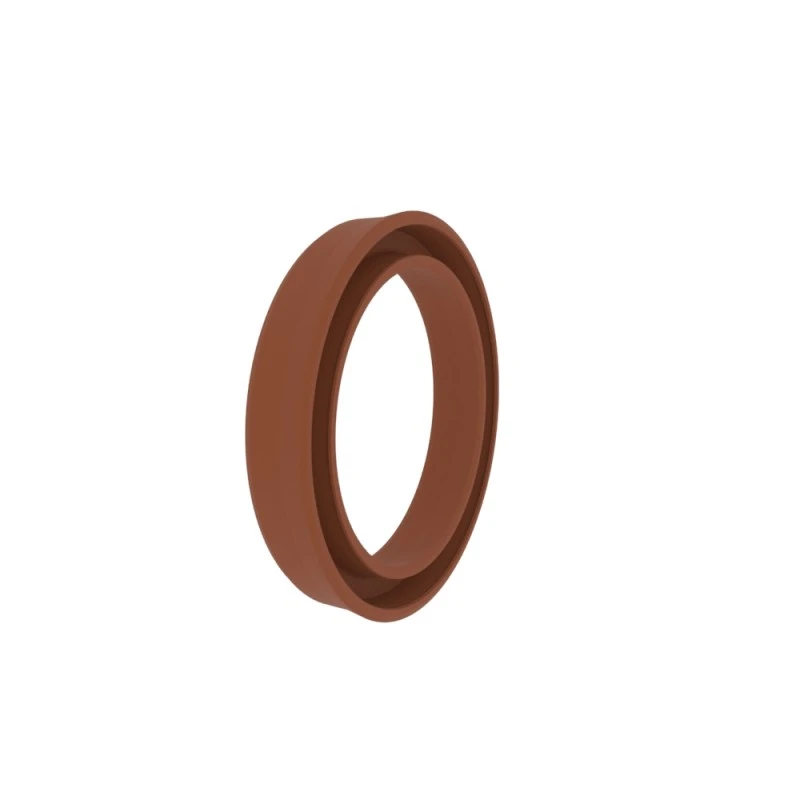

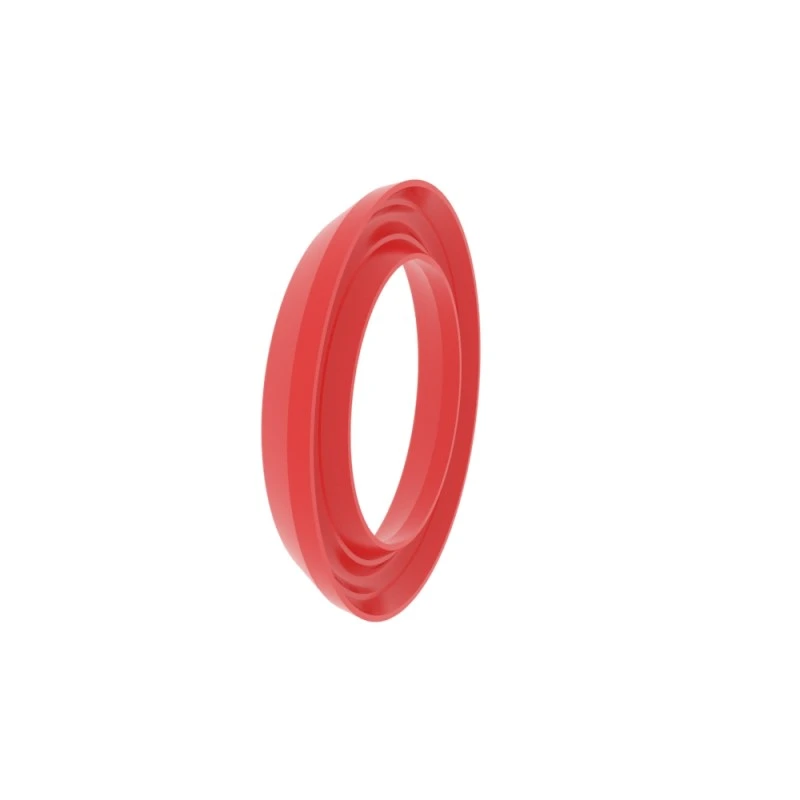

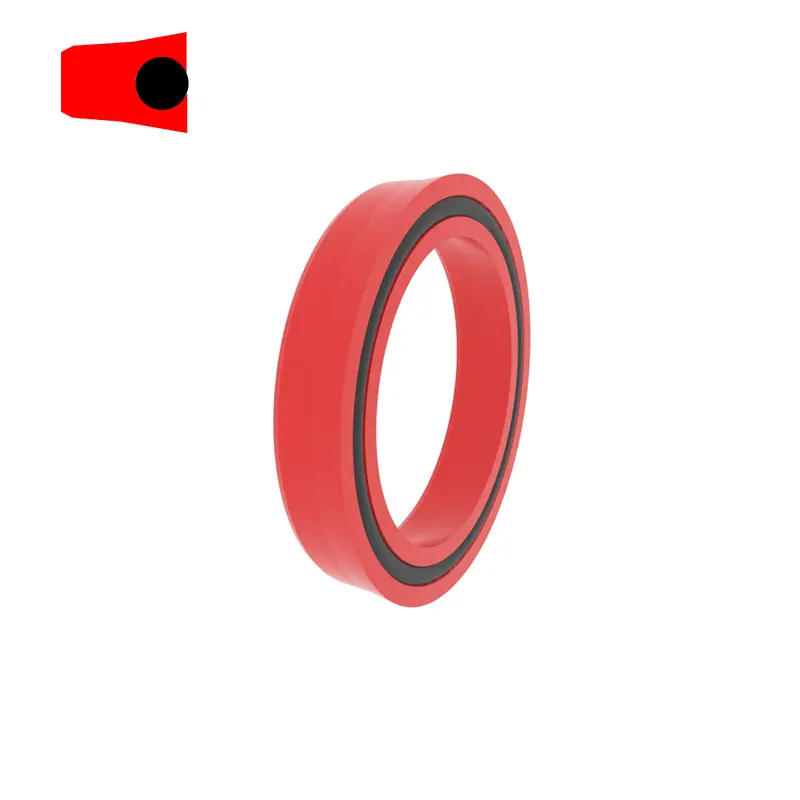

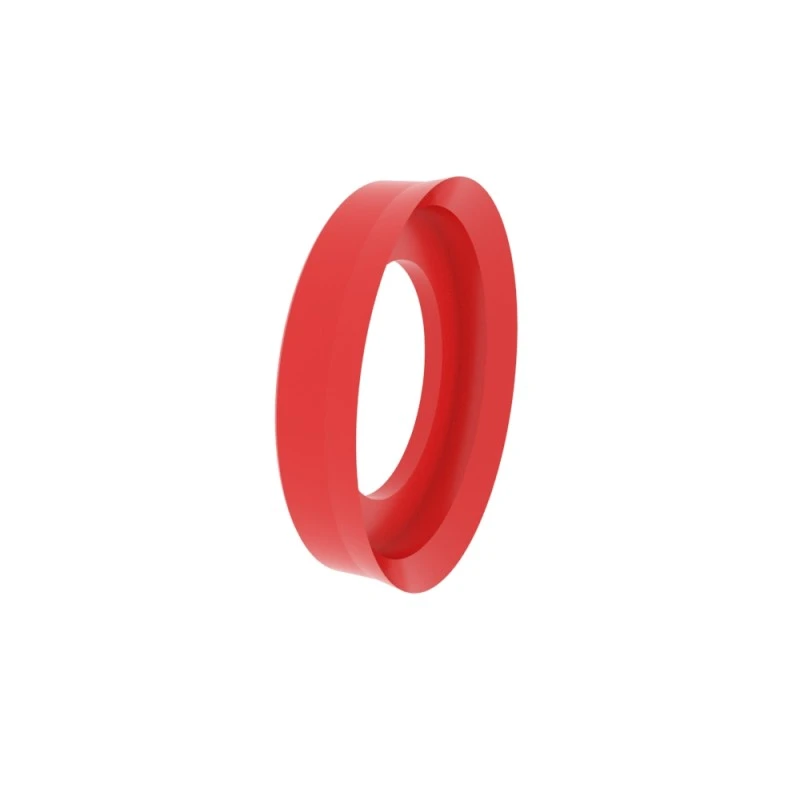

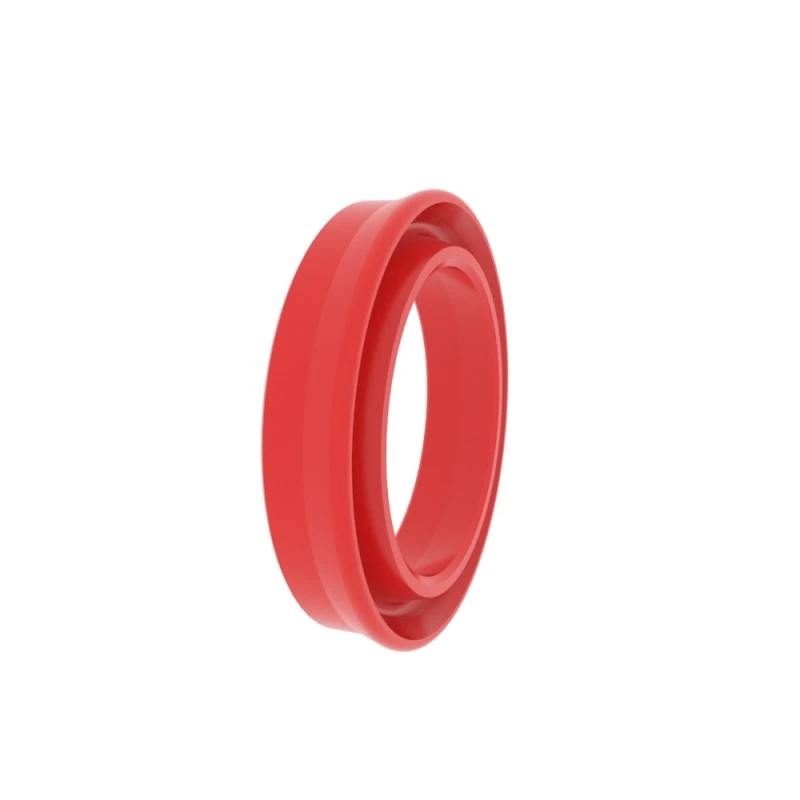

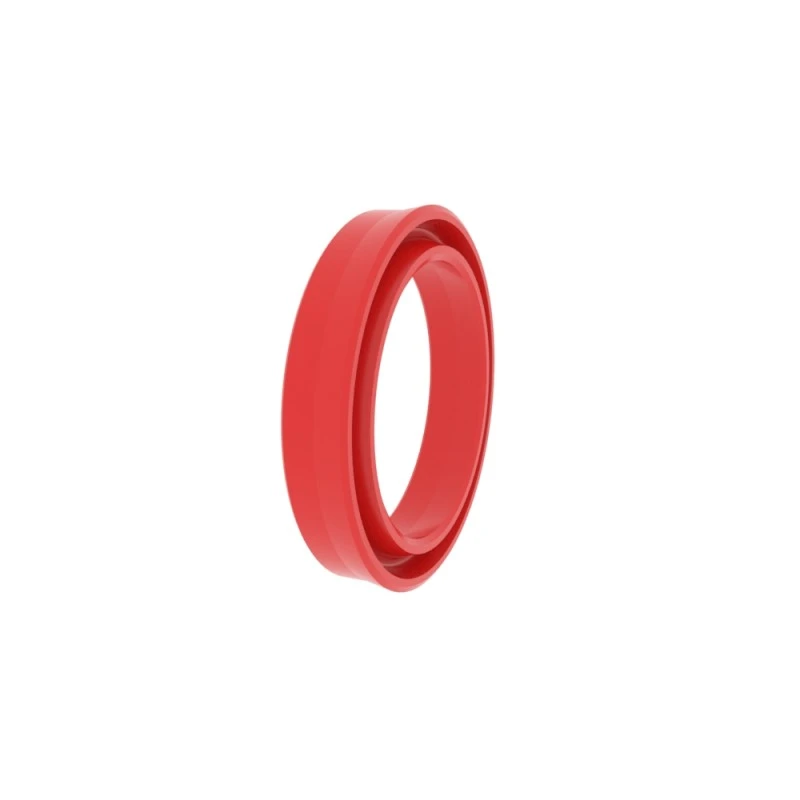

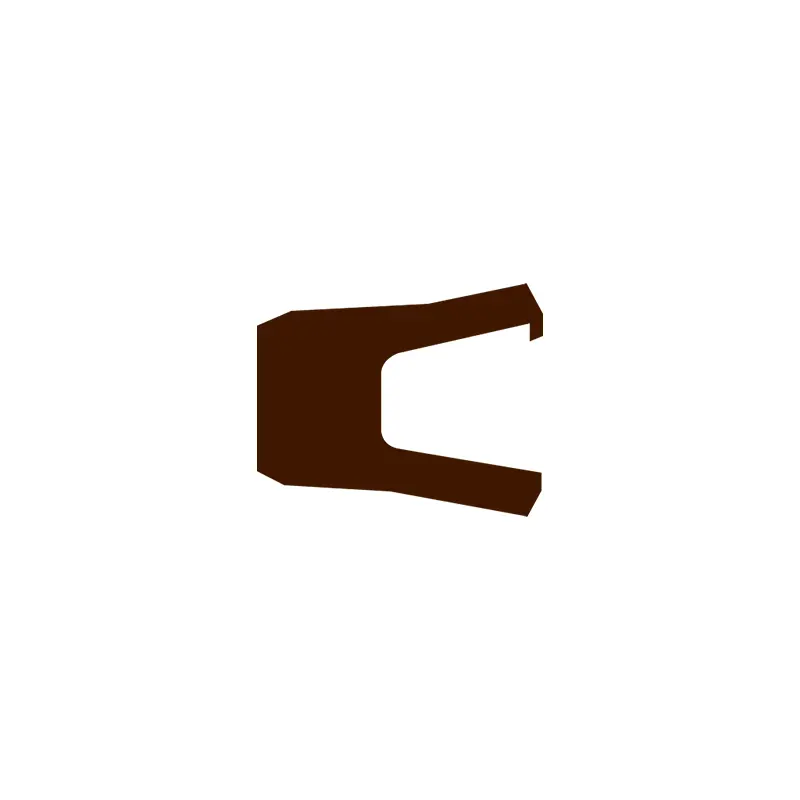

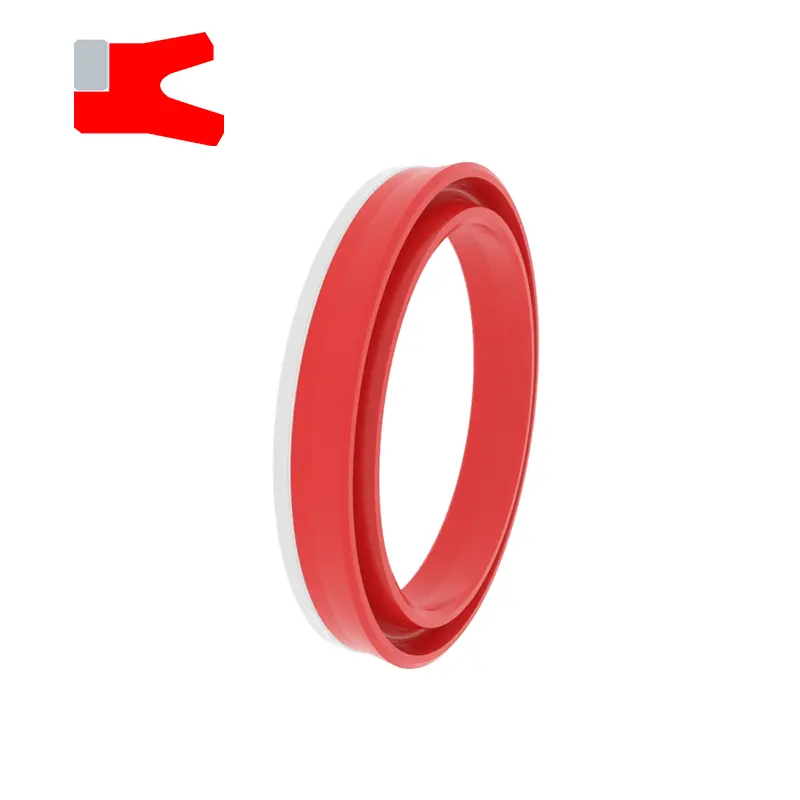

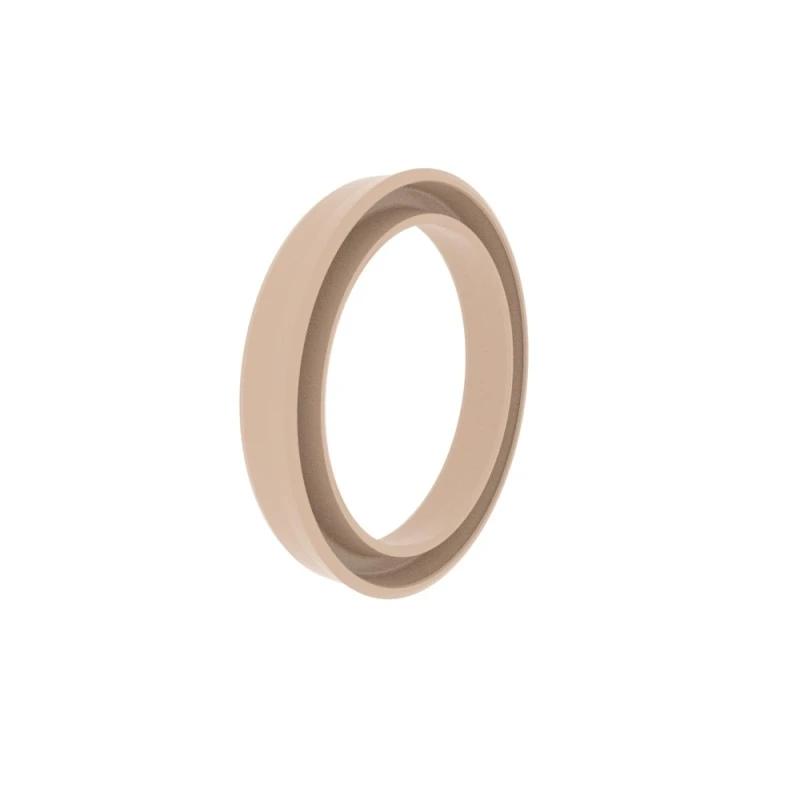

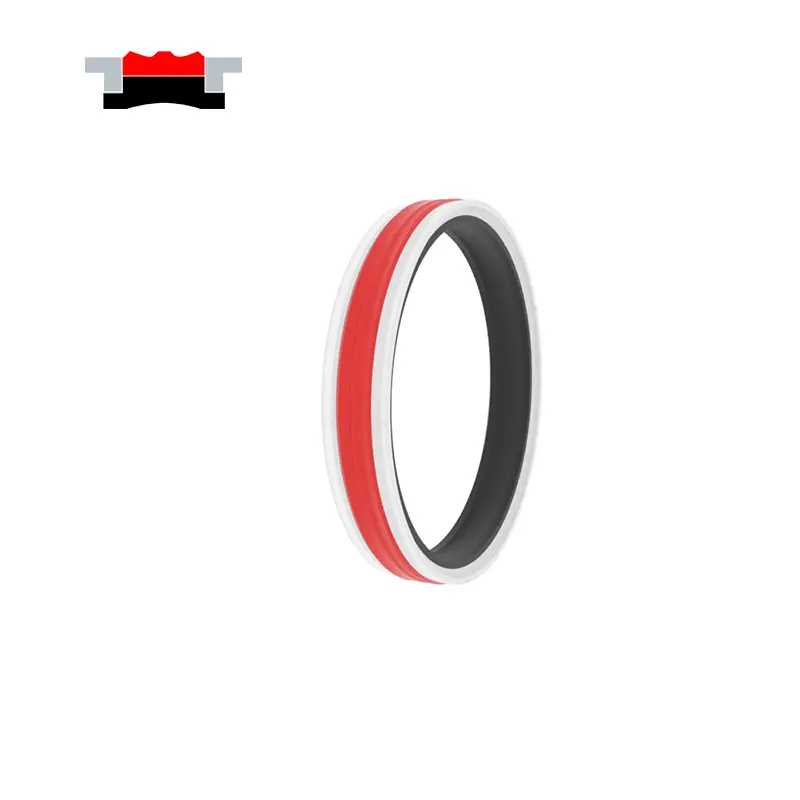

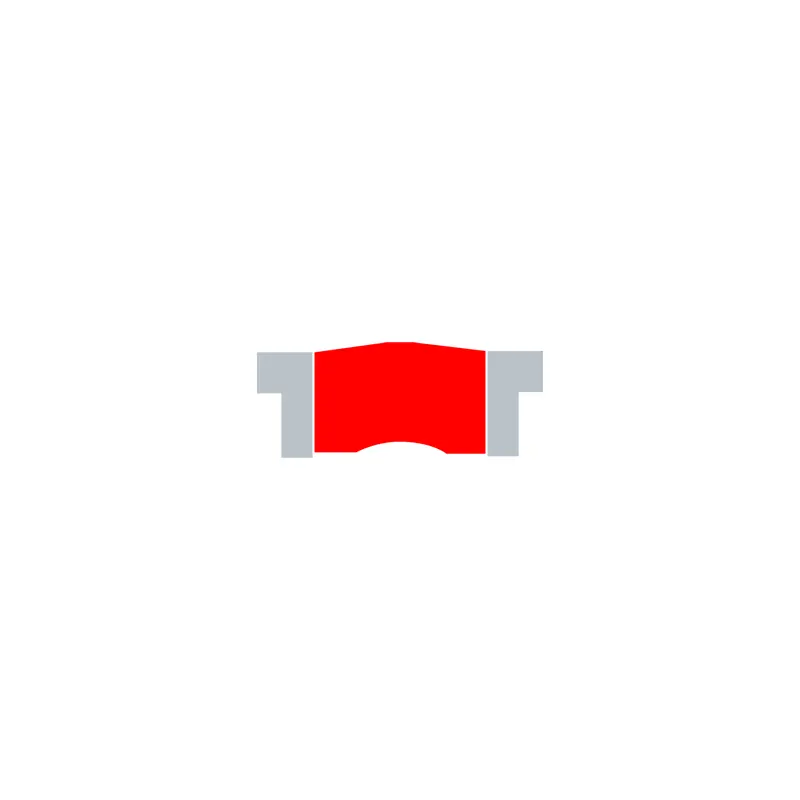

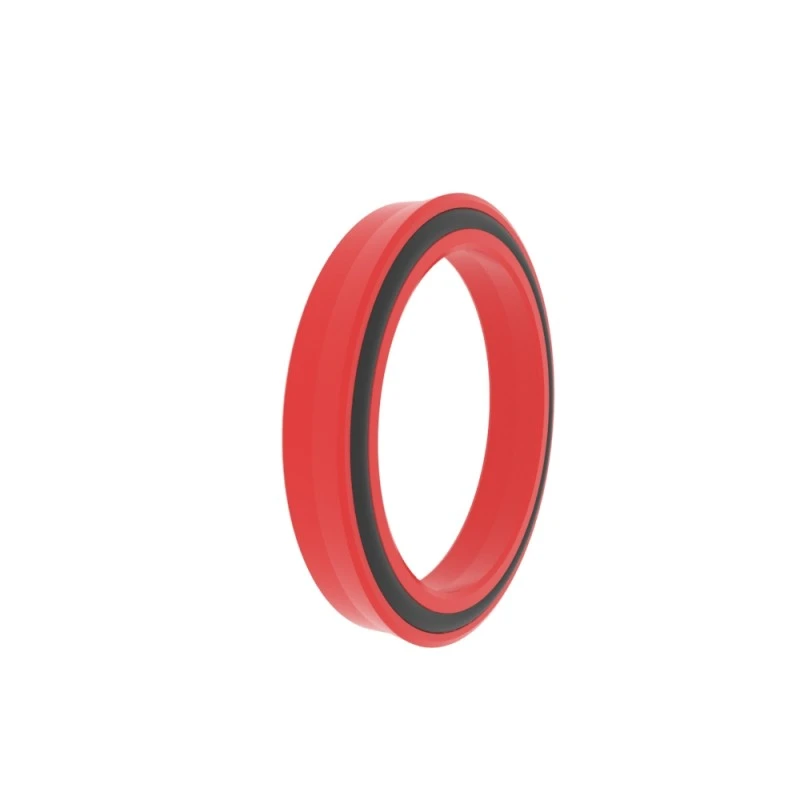

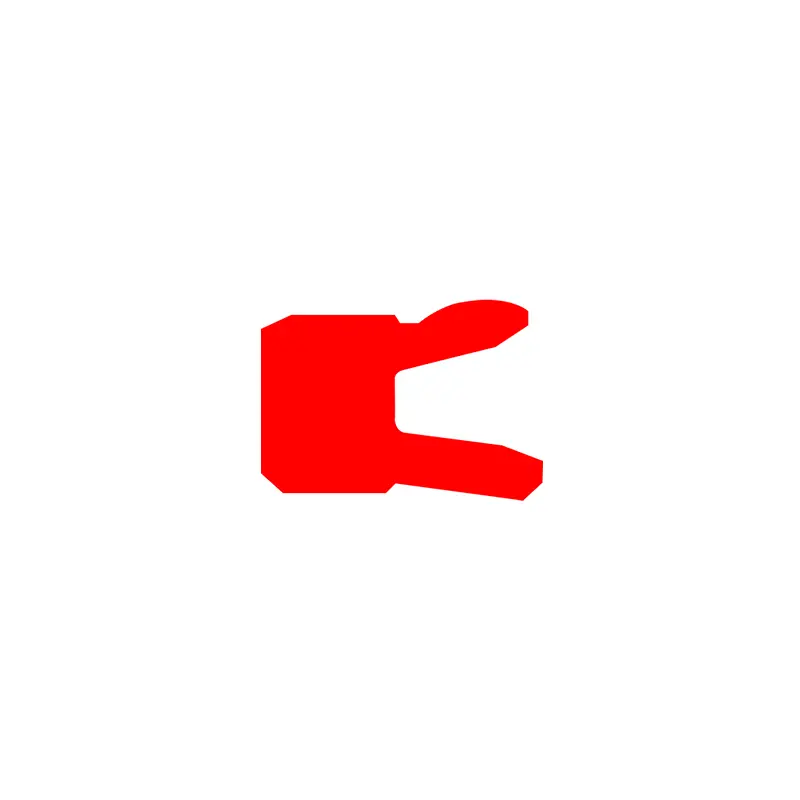

RCK101

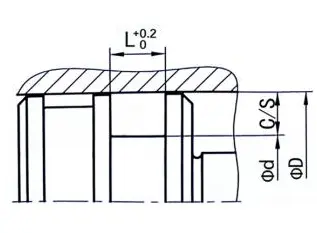

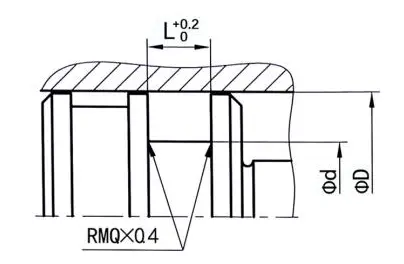

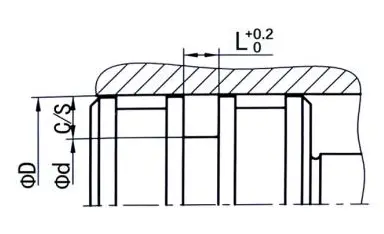

Μέγεθος παραγγελίας
Φδ ...... Εξωτερική διάμετρο
Φδευμα ... Εσωτερική διάμετρο
L ...... πλάτος αυλάκωσης
|
Φινίρισμα επιφάνειας |
R tmax (μm) |
RA (μm) |
|
Συρόμενες επιφανειακές αντιστοιχίες από καουτσούκ/σφραγίδες πολυουρεθάνης Σφραγίδες PTFE με συρόμενη επιφάνεια |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Κατώτατο σημείο Πλευρά αυλάκι |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Αναλογία μήκους υποστήριξης προφίλ TP |
50%-95% |
|
|
Ανοχή |
|
|
Φd |
Η10 |
|
Φd |
Η9 |
Παράδειγμα παραγγελίας
Μοντέλο: RCK101
Μέγεθος αυλάκων: 100x84x10
Υλικό: RC-PU-H

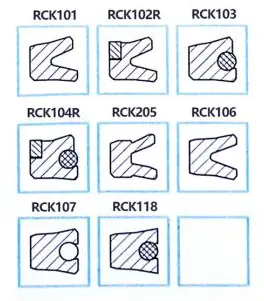

Τύπος σφράγισης: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Κύρια εφαρμογή: Κατάλληλο για υδραυλικούς και πνευματικούς κυλίνδρους
Πλεονεκτήματα: Είναι σταθερό όταν ενσωματώνεται στην αυλάκωση, έχει εξαιρετική δυναμική και στατική απόδοση σφράγισης, ισχύει για ένα ευρύ φάσμα θερμοκρασίας και έχει ισχυρή ικανότητα επιστροφής υπολειμματικού πετρελαίου υπό δυναμικές συνθήκες.
Υλικό: πολυουρεθάνη, καουτσούκ
|
Παραδείγματα αυλάκωσης σφραγίδας |
Τα παρακάτω είναι τυποποιημένες διαστάσεις αυλάκωσης (μπορούν να παραχθούν σφραγίδες σκόνης οποιουδήποτε μεγέθους εντός της περιοχής μεγέθους) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Μέγιστο χάσμα εξώθησης |
|||
|
100Bar |
250bar |
400bar |
|||||||
|
5-24.9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74,9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
Φντ-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φντ-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
Φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

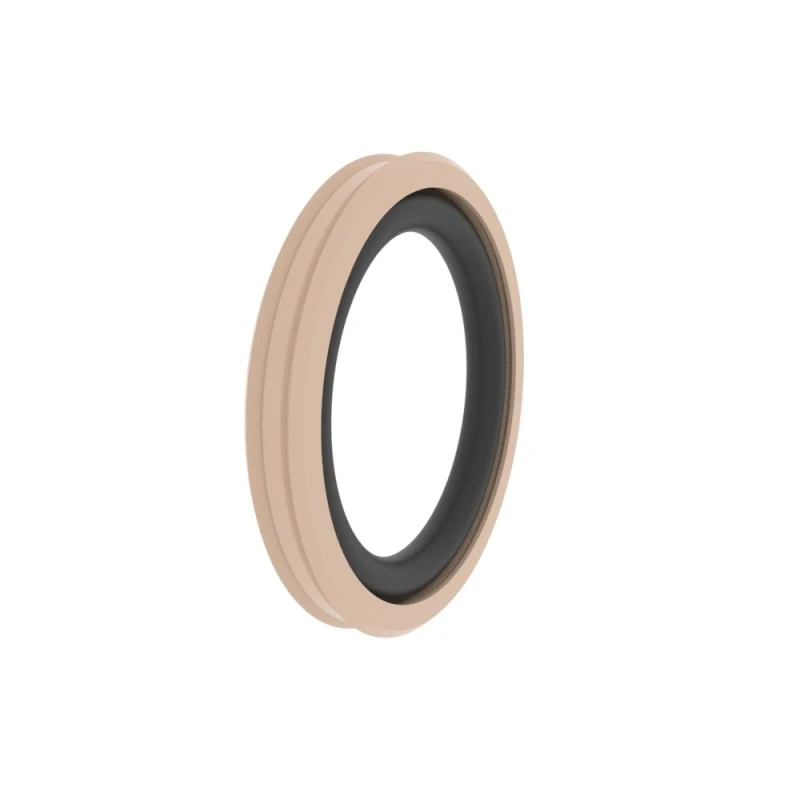

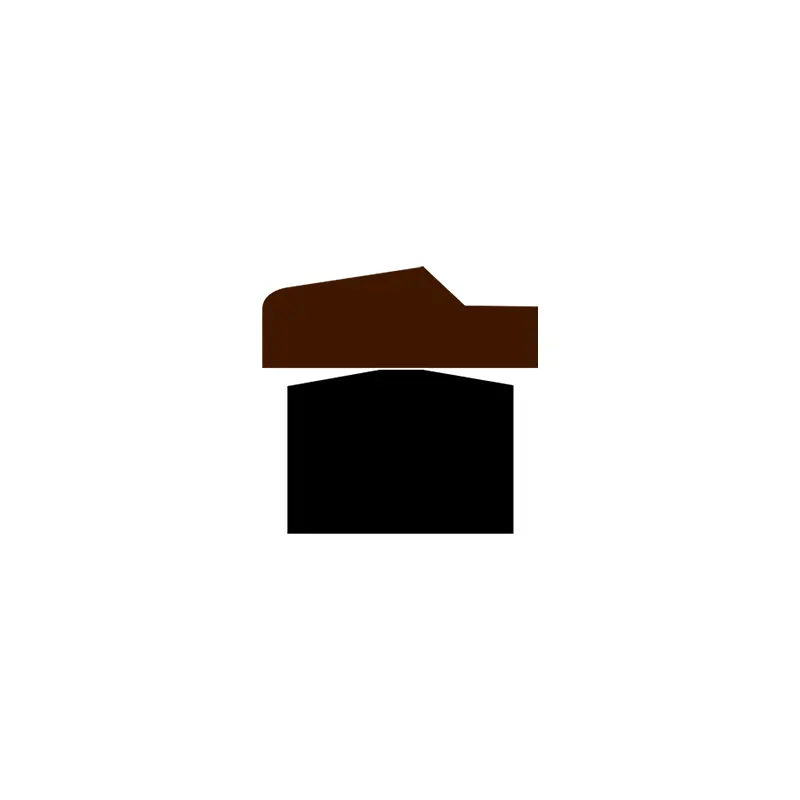

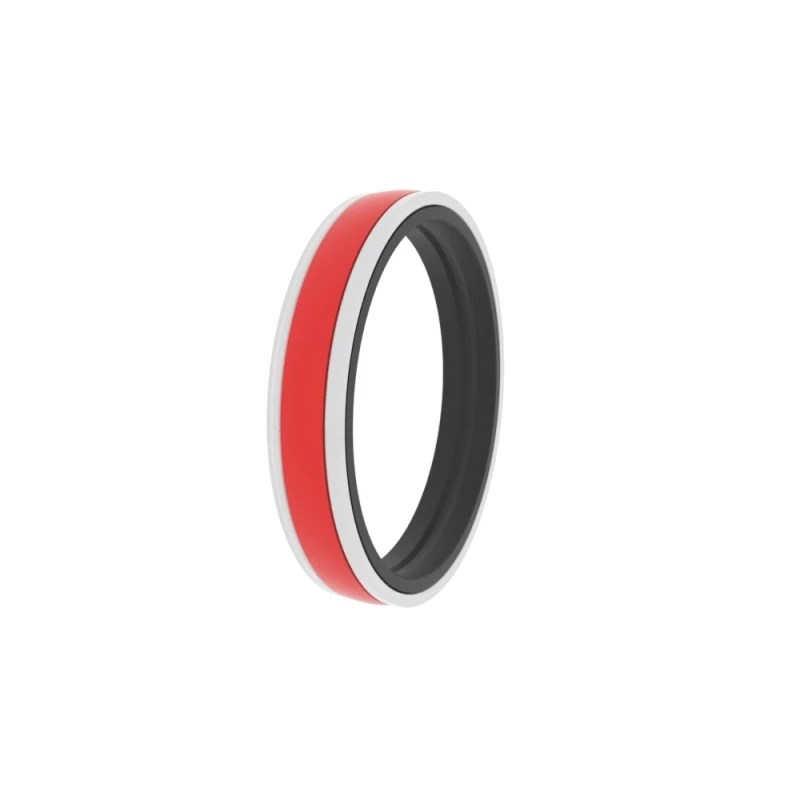

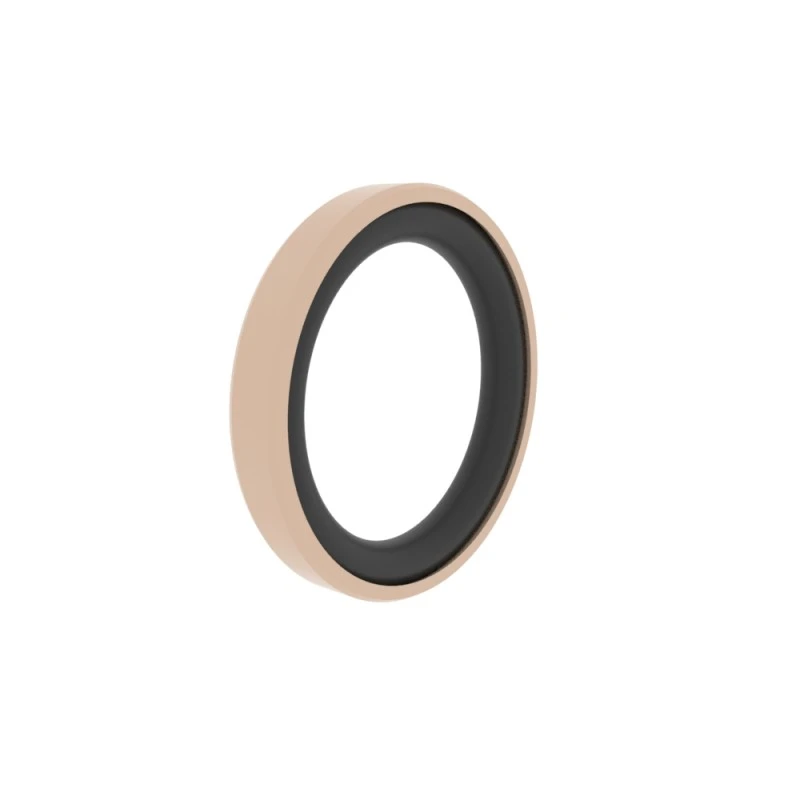

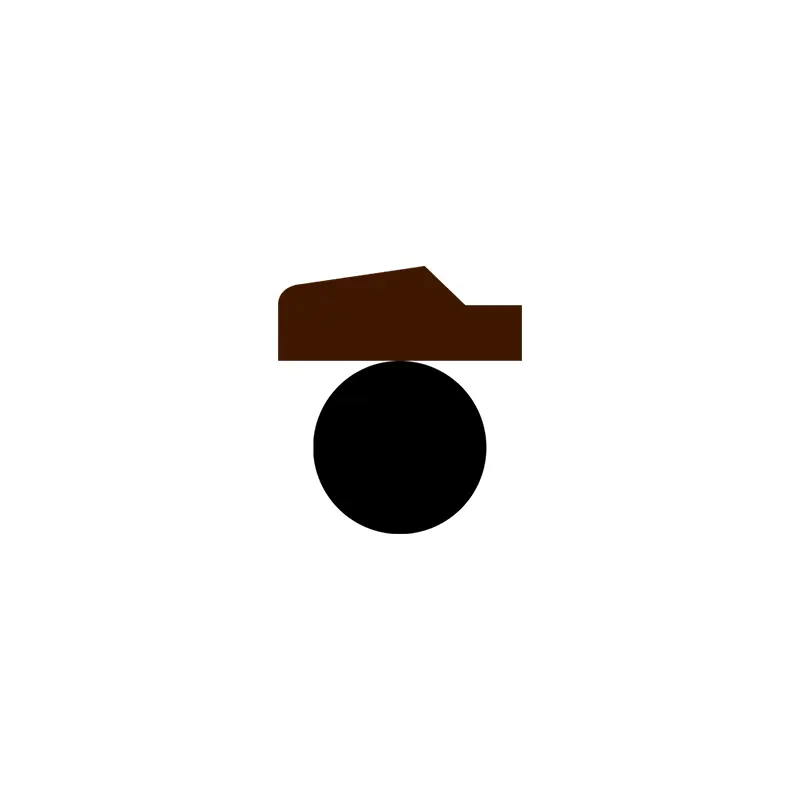

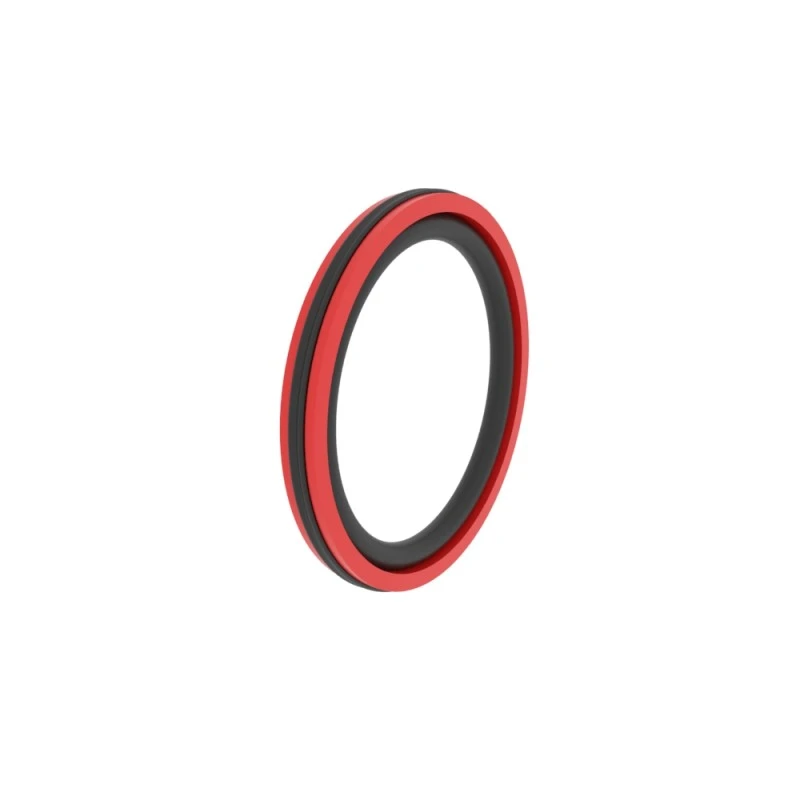

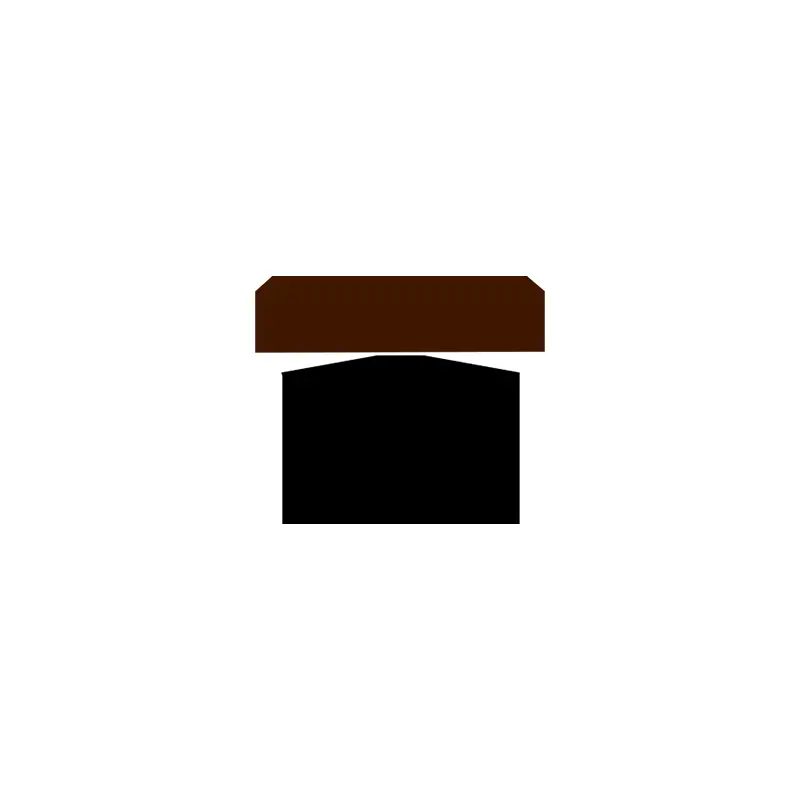

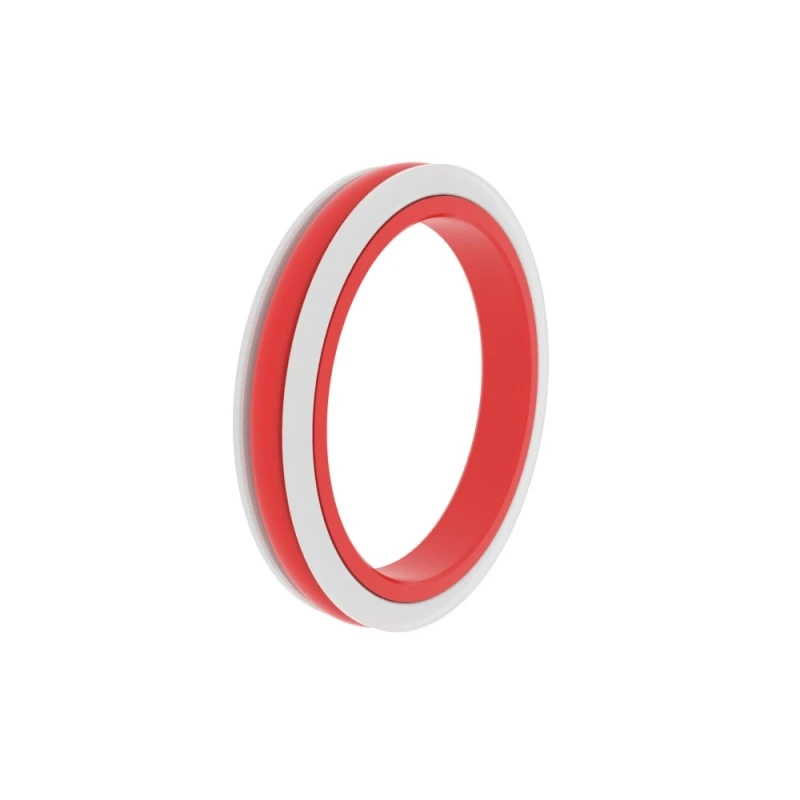

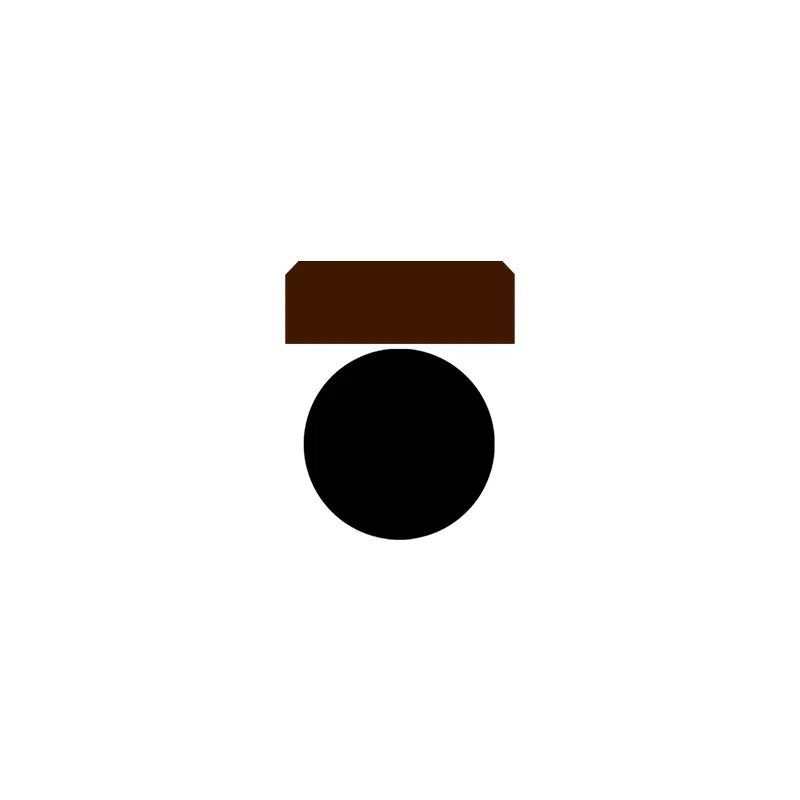

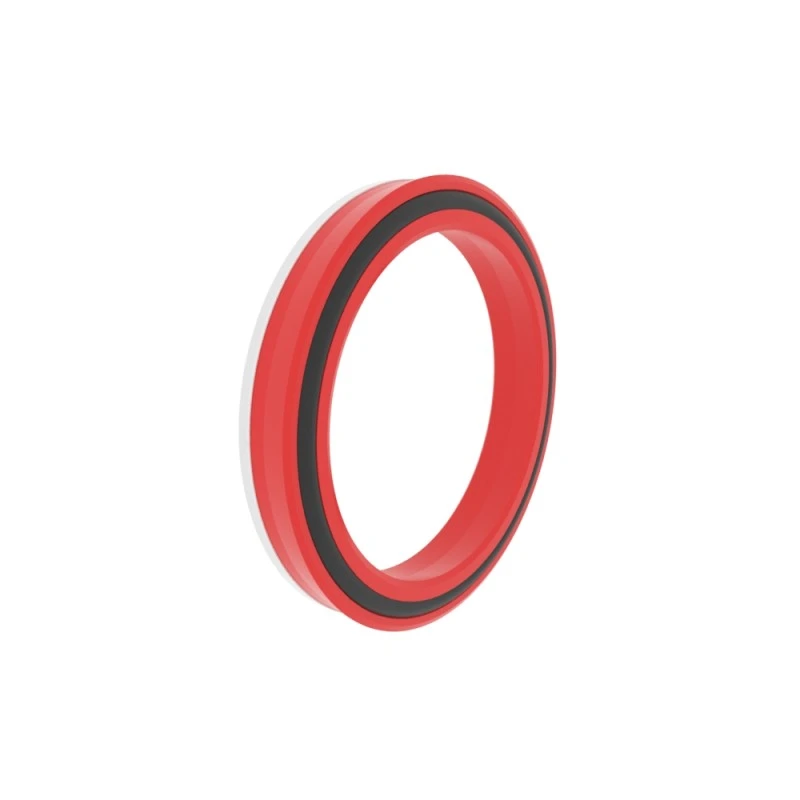

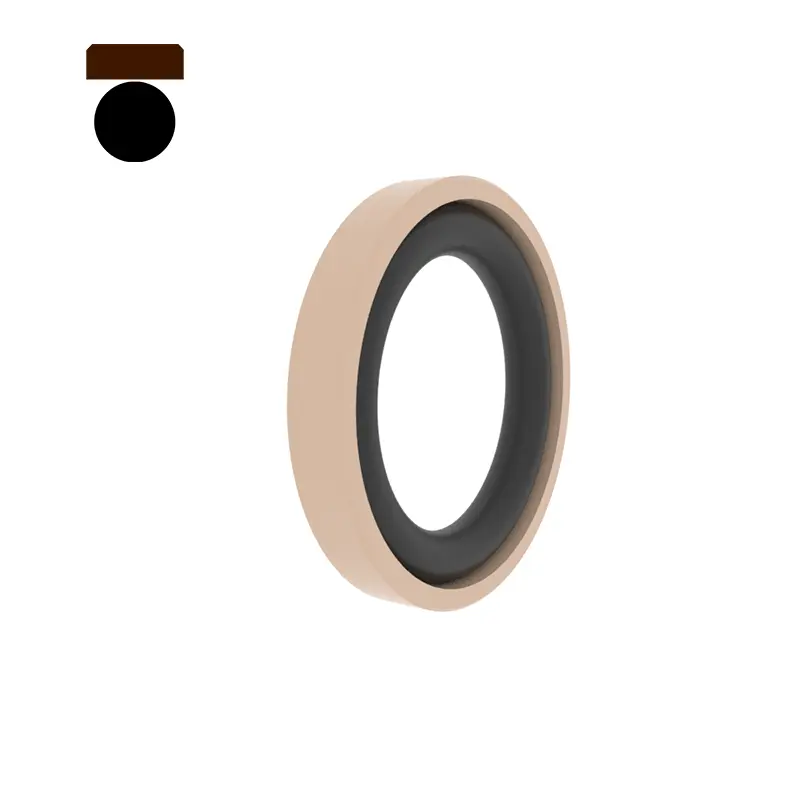

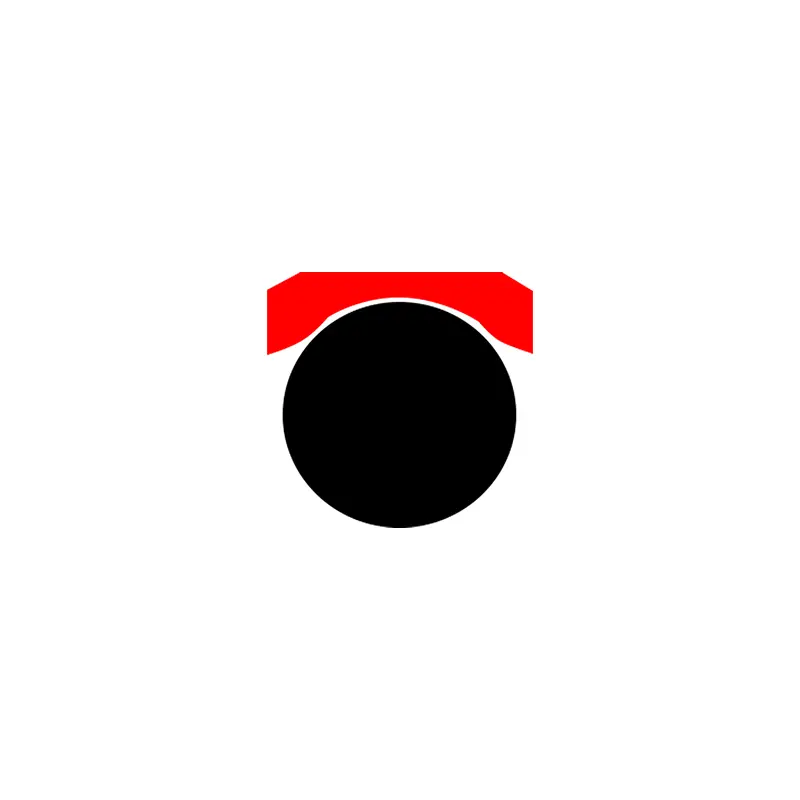

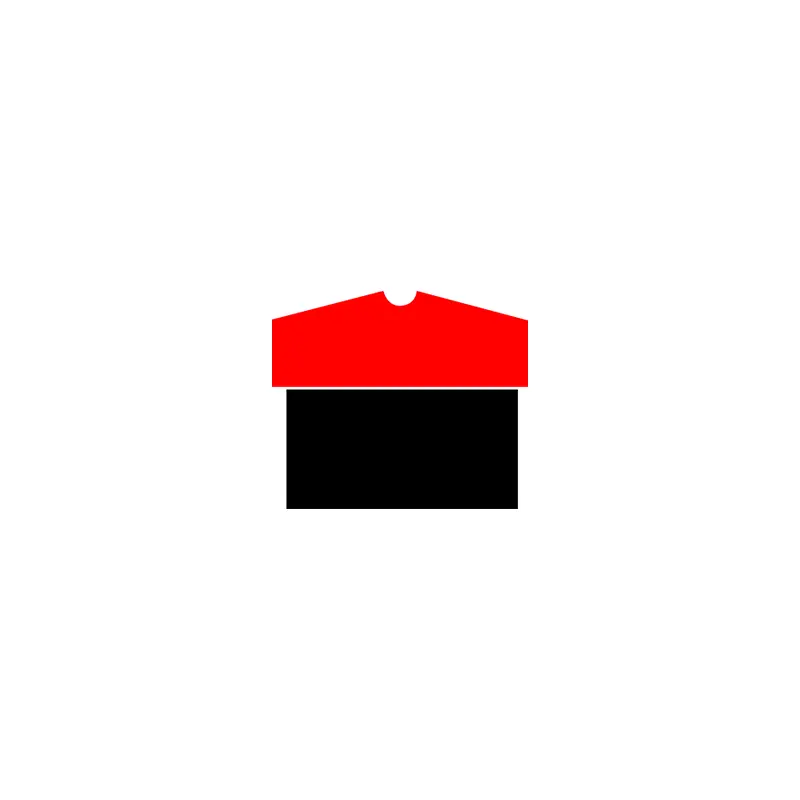

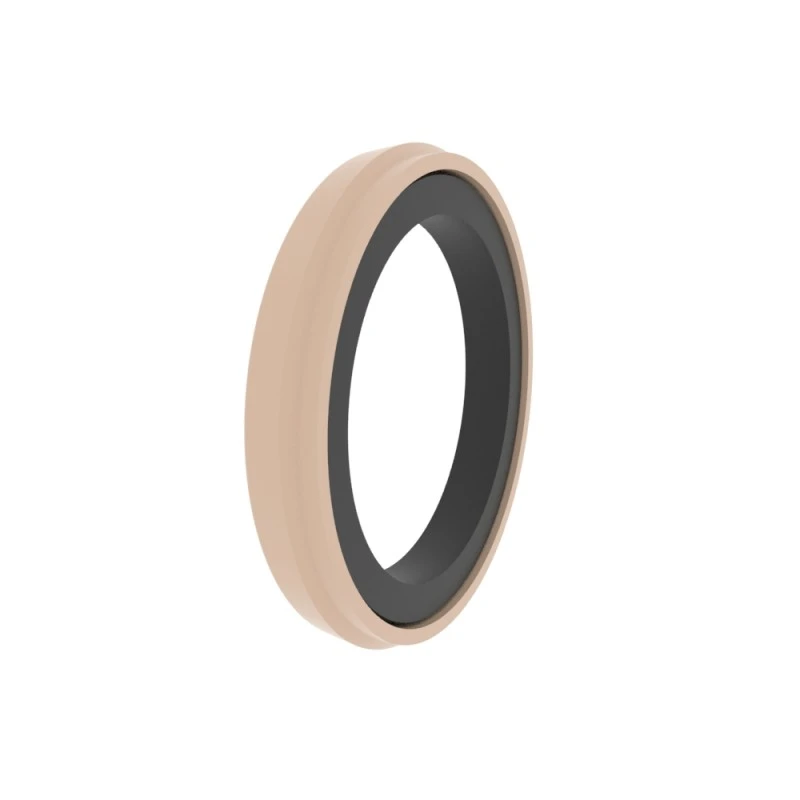

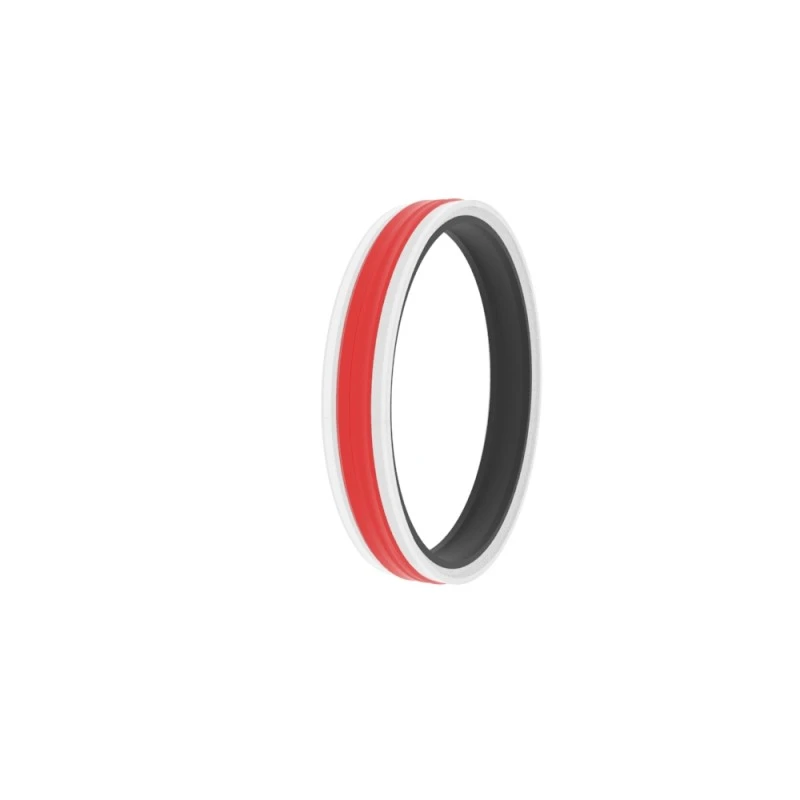

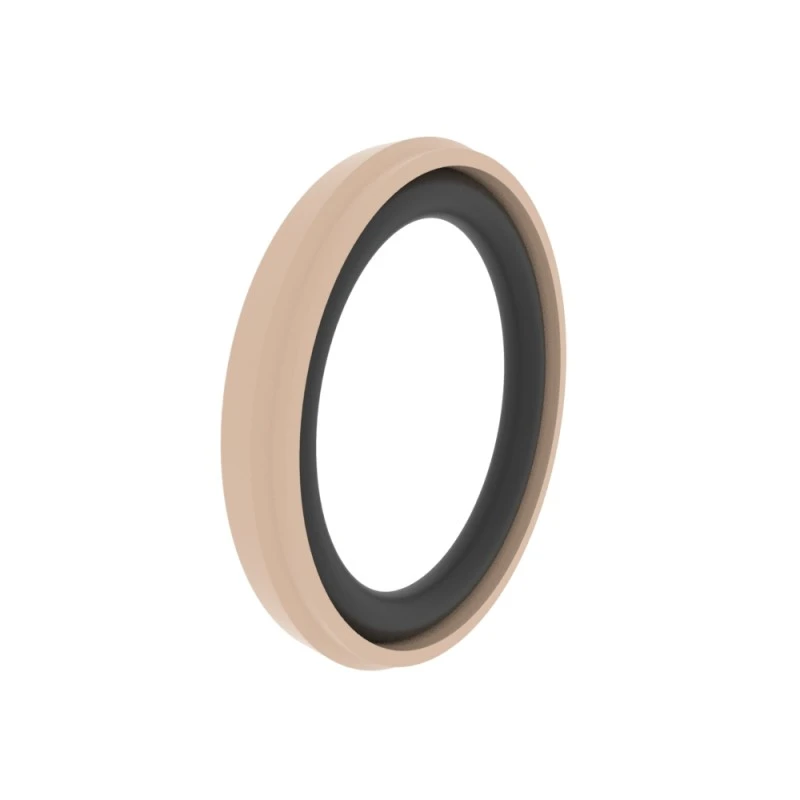

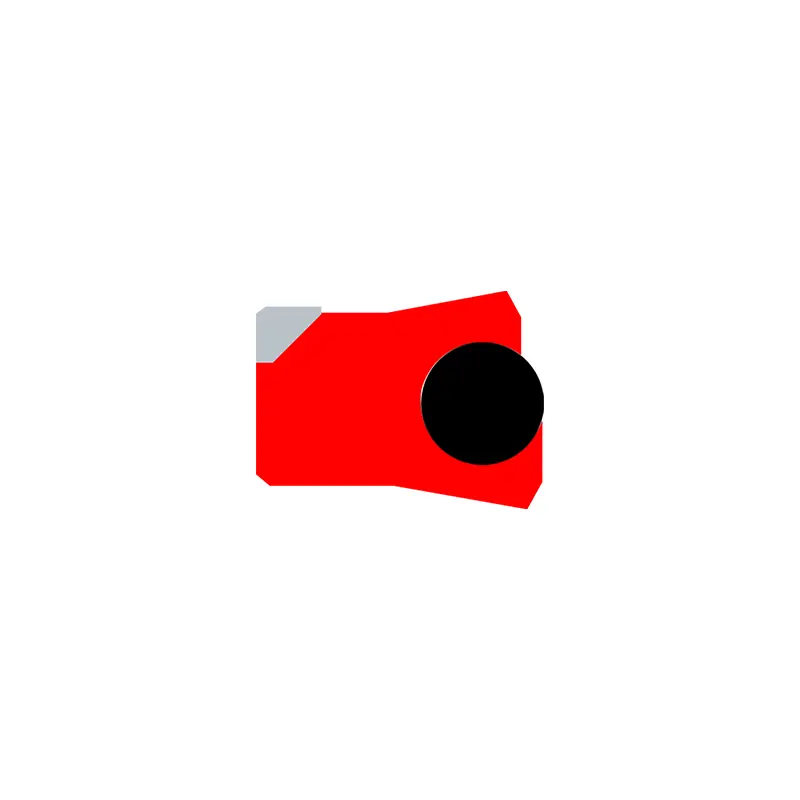

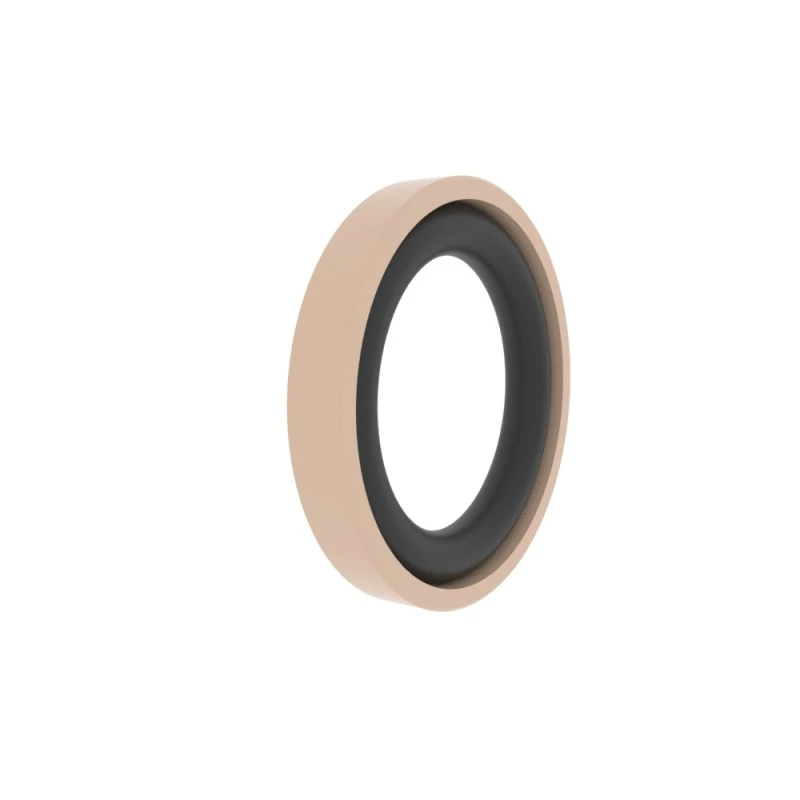

RCK108
Μέγεθος παραγγελίας
Φδ ...... Εξωτερική διάμετρο
Φδευμα ... Εσωτερική διάμετρο
L ...... πλάτος αυλάκωσης
|
Φινίρισμα επιφάνειας |
R tmax (μm) |
RA (μm) |
|
Συρόμενες επιφανειακές αντιστοιχίες από καουτσούκ/σφραγίδες πολυουρεθάνης Σφραγίδες PTFE με συρόμενη επιφάνεια |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Κατώτατο σημείο Πλευρά αυλάκι |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Αναλογία μήκους υποστήριξης προφίλ TP |
50%-95% |
|
|
Ανοχή |
|
|
Φd |
Η10 |
|
Φd |
Η9 |
Παράδειγμα παραγγελίας
Μοντέλο: RCK108
Μέγεθος αυλάκωσης: 100x84.5x6.3
Υλικό: PTFE3+NBR
Τύπος σφραγίδας: RCK108, RCK125, RCK140, RCK238, RCK138
Κύρια εφαρμογή: τυποποιημένοι υδραυλικοί κύλινδροι και κινητά υδραυλικά μηχανήματα
Πλεονεκτήματα: Χαμηλή τριβή, καμία υδραυλική ερπυσμό, υψηλή αντοχή στη φθορά, καλή απόδοση κατά της εξώθησης, καλή θερμική αγωγιμότητα, σταθερή αυλάκωση ενσωμάτωσης, ευρύ φάσμα θερμοκρασίας.
Υλικό: Τετραφθοροαιθυλένιο + καουτσούκ νιτρίλιο ή φθοριοειδές καουτσούκ, εξαιρετικά υψηλής σκληρότητας πολυουρεθάνη + νιτρίλιο καουτσούκ
|
Παραδείγματα αυλάκωσης σφραγίδας |
Τα παρακάτω είναι τυποποιημένες διαστάσεις αυλάκωσης (μπορούν να παραχθούν σφραγίδες σκόνης οποιουδήποτε μεγέθους εντός της περιοχής μεγέθους) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Μέγιστο χάσμα εξώθησης |
|||
|
100Bar |
250bar |
400bar |
|||||||
|
8-14.9 |
Φντ-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
Φι-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79,9 |
Φ-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
Φd-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
Φd-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φντ-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

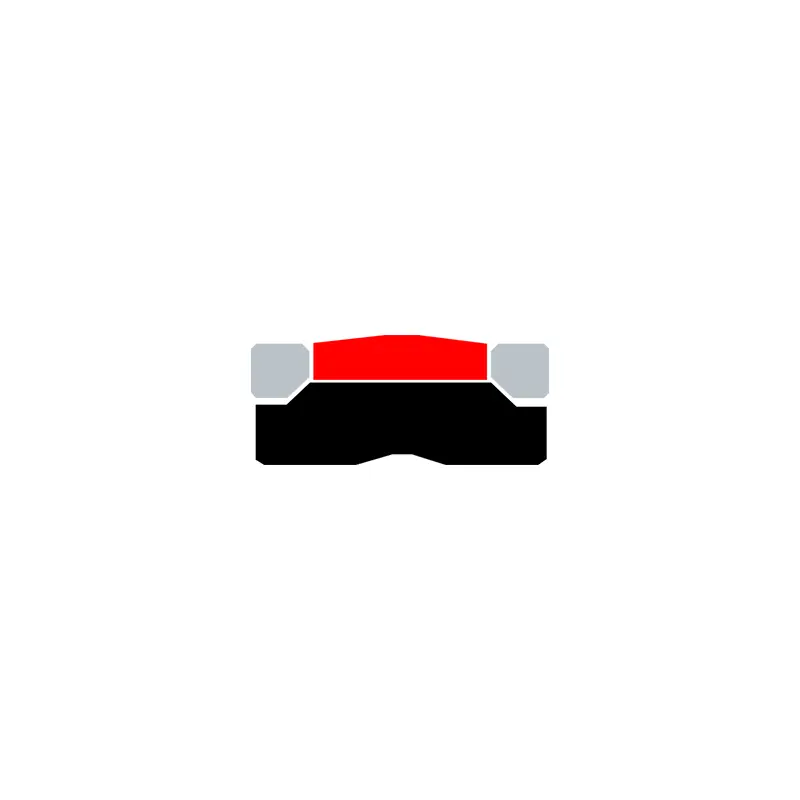

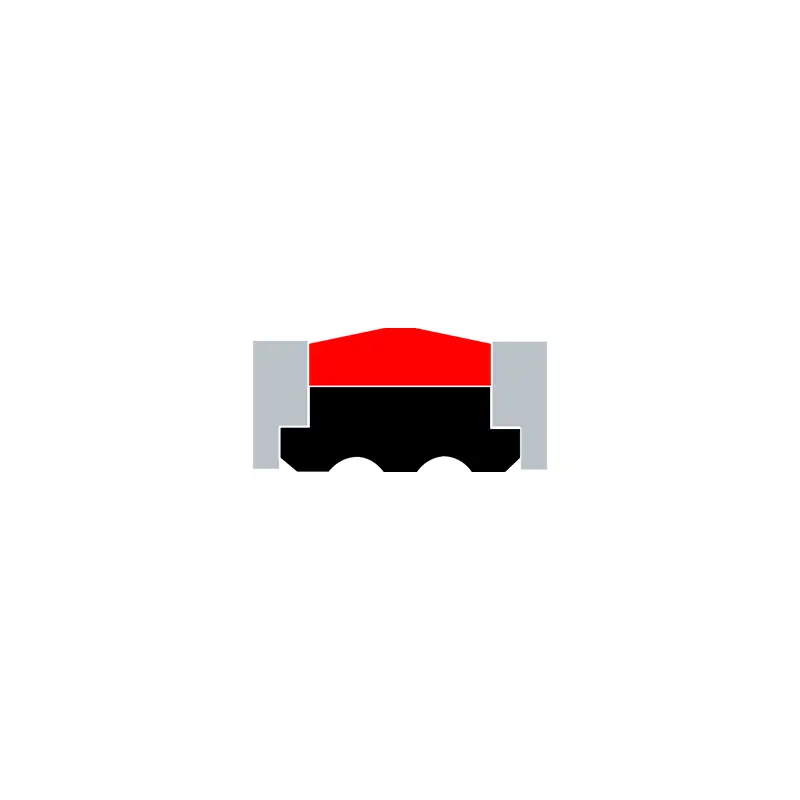

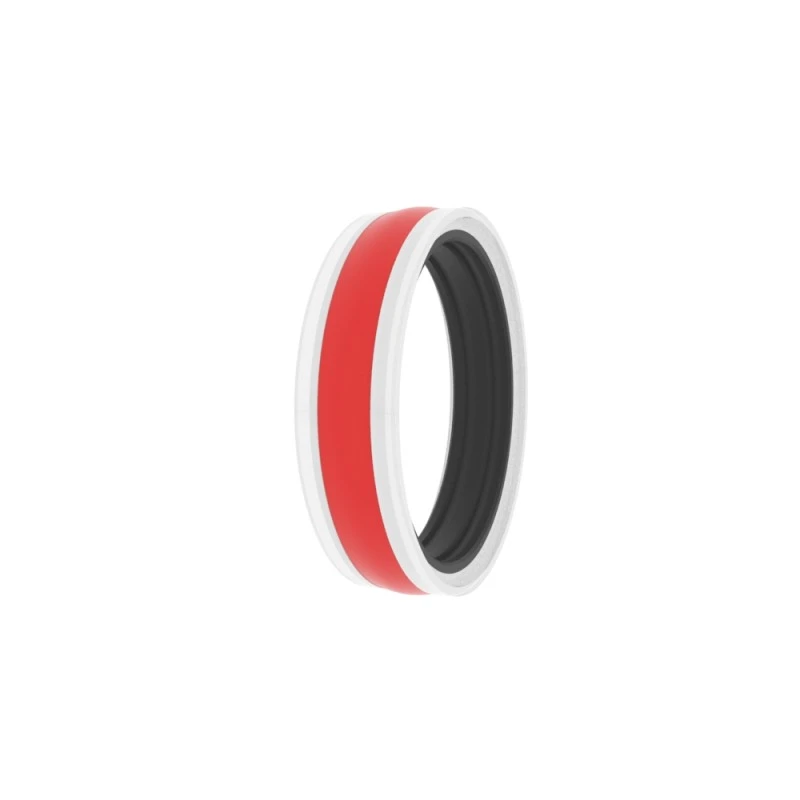

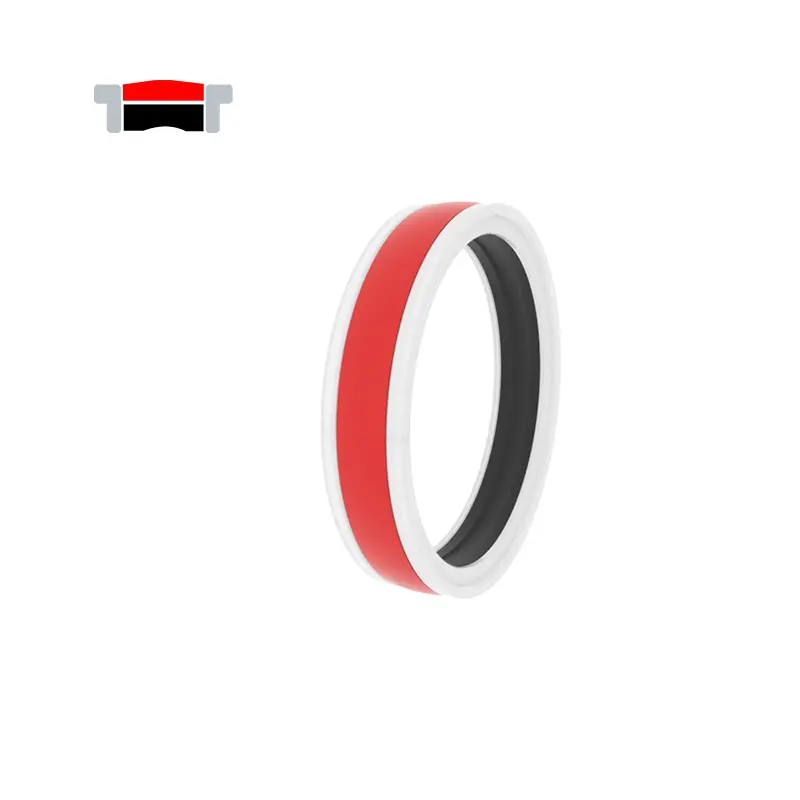

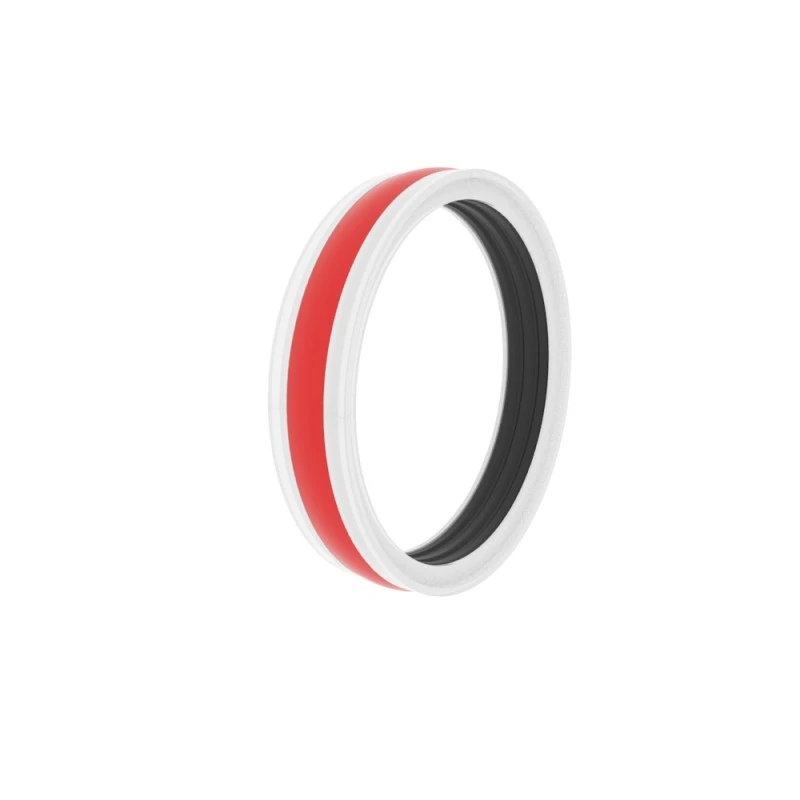

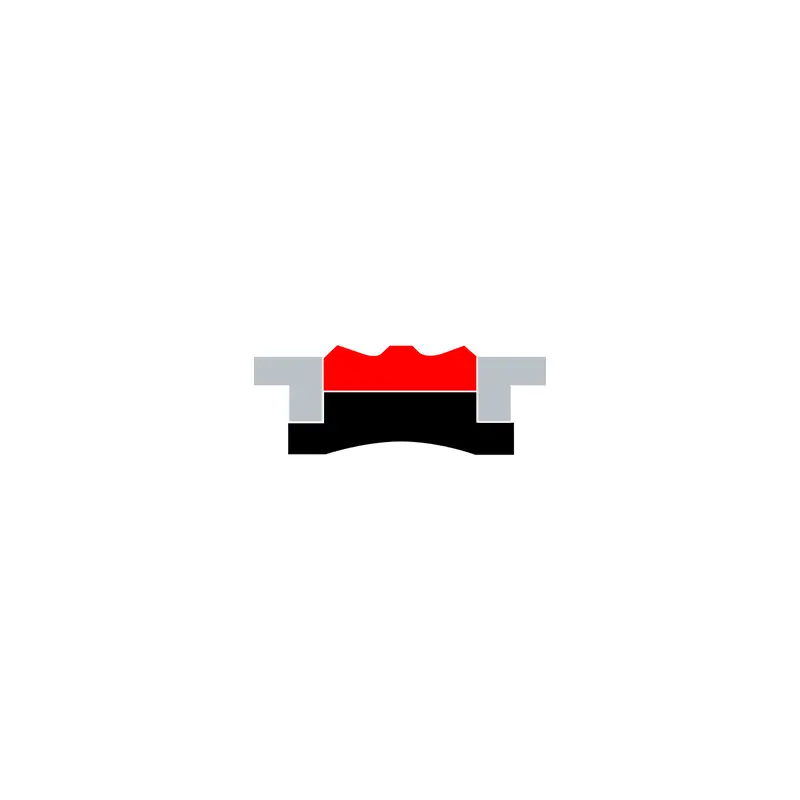

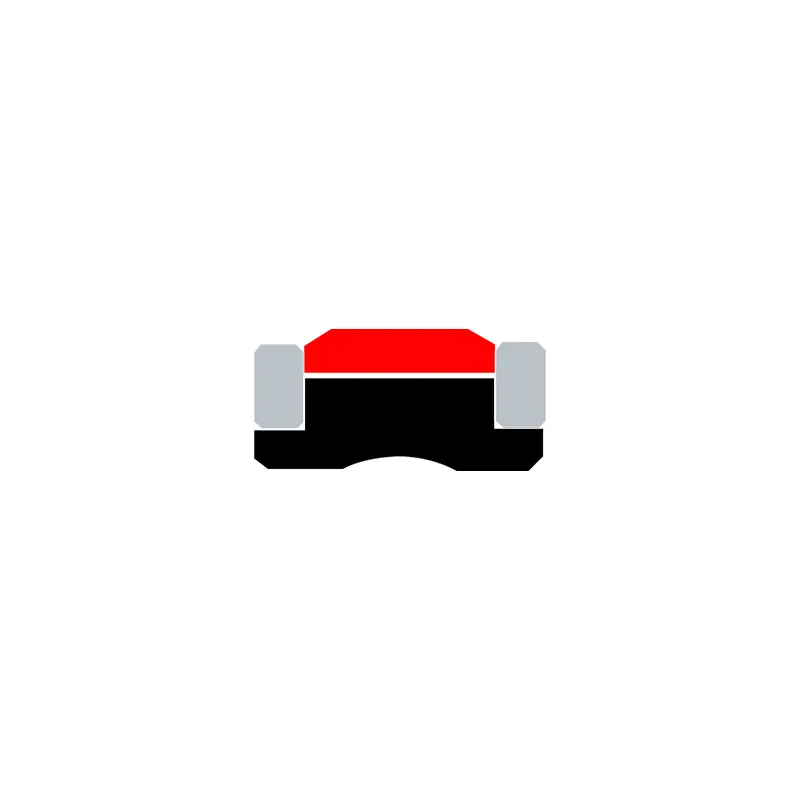

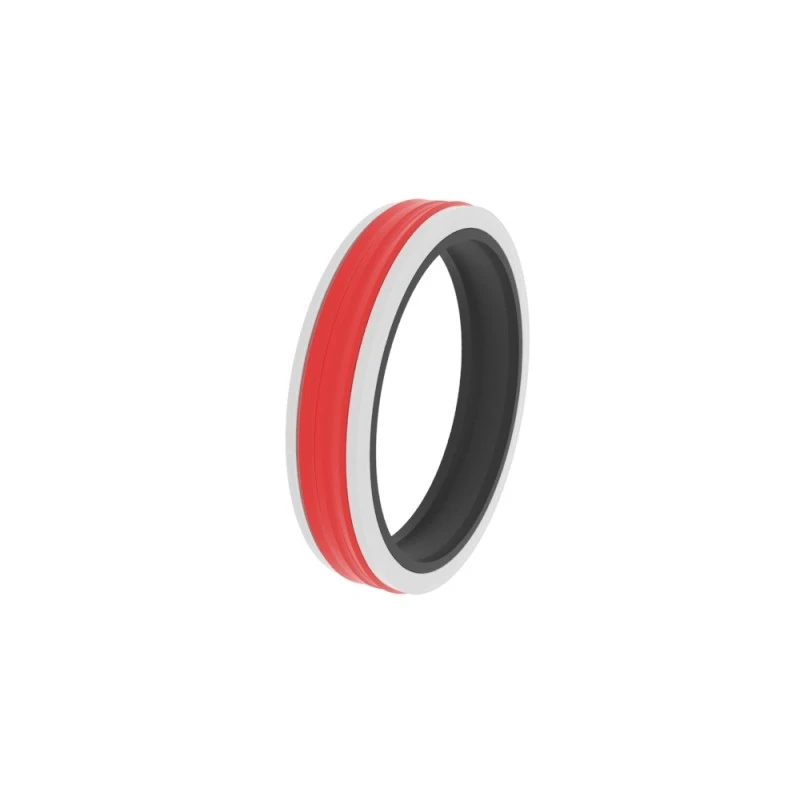

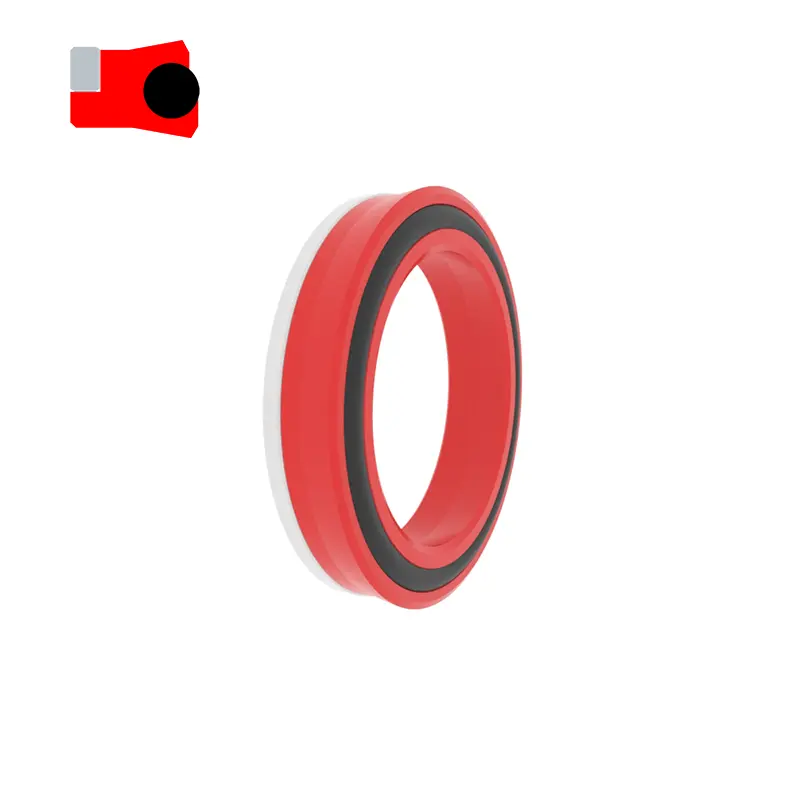

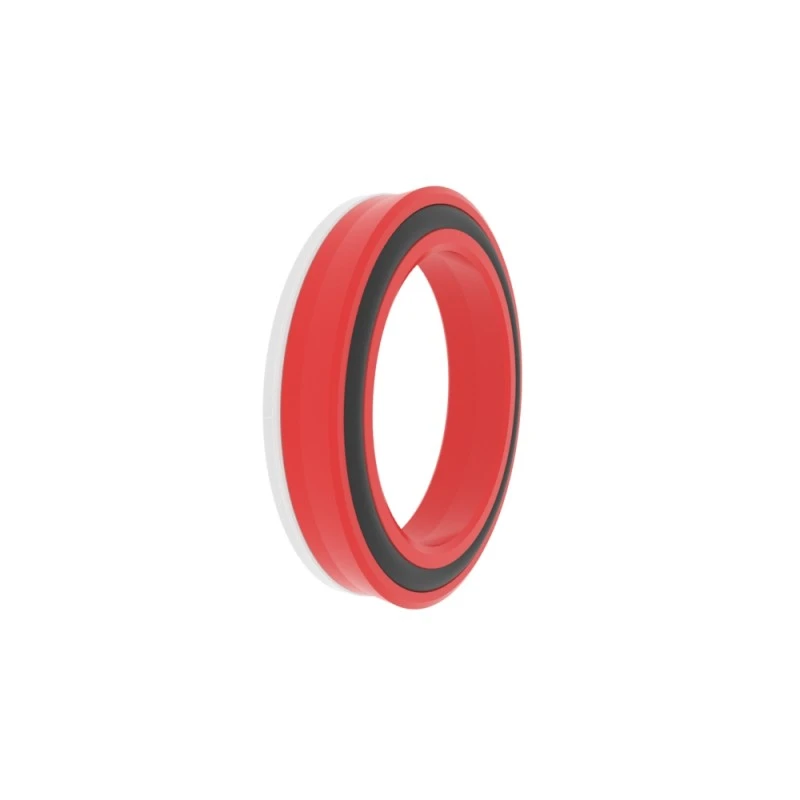

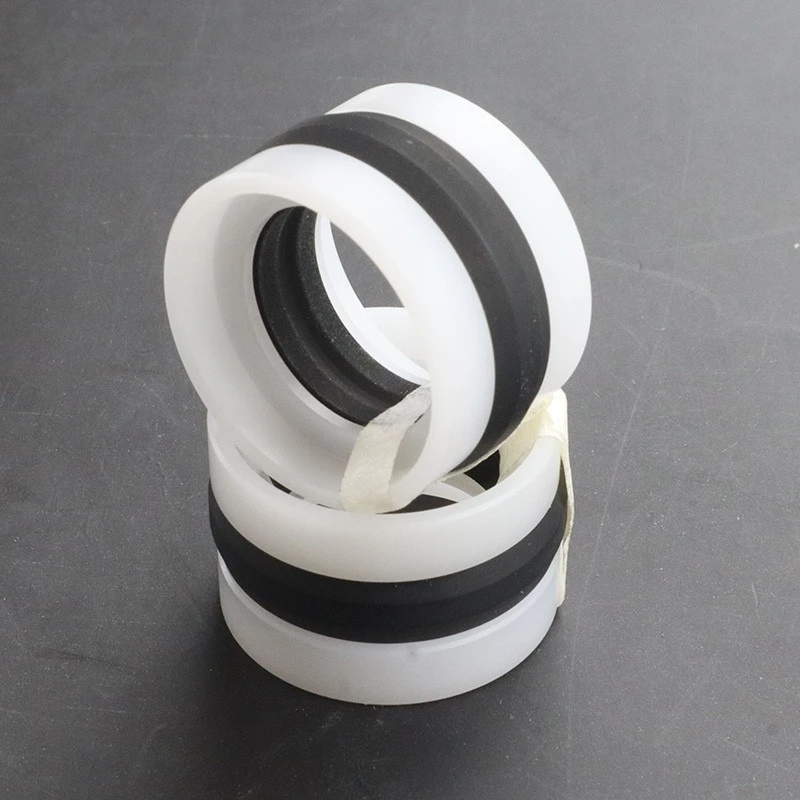

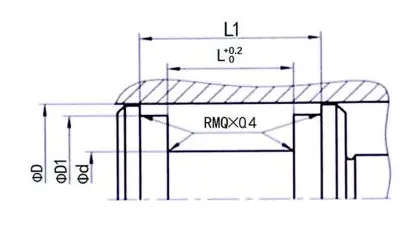

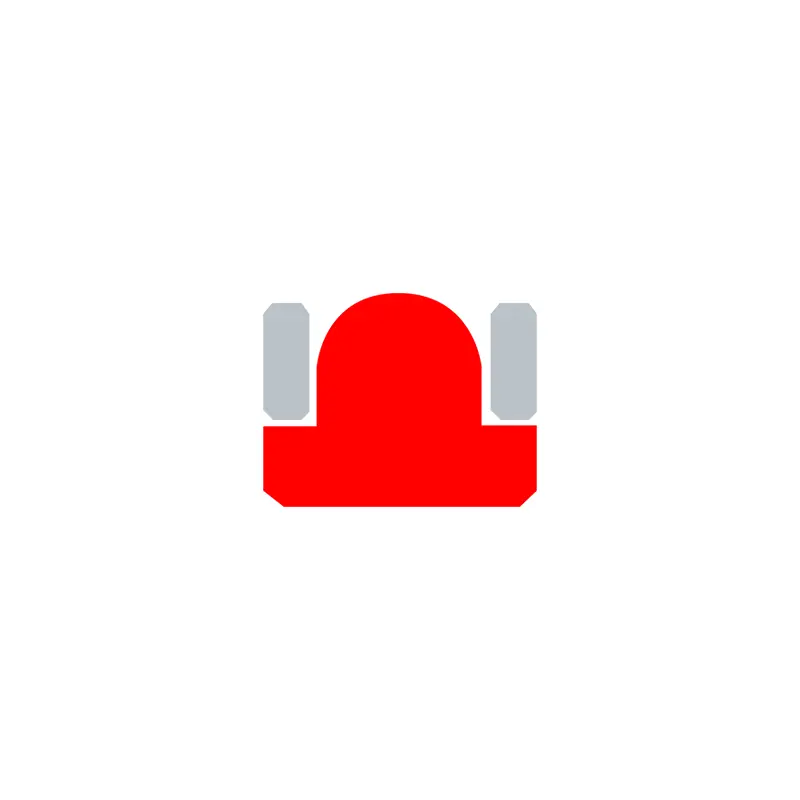

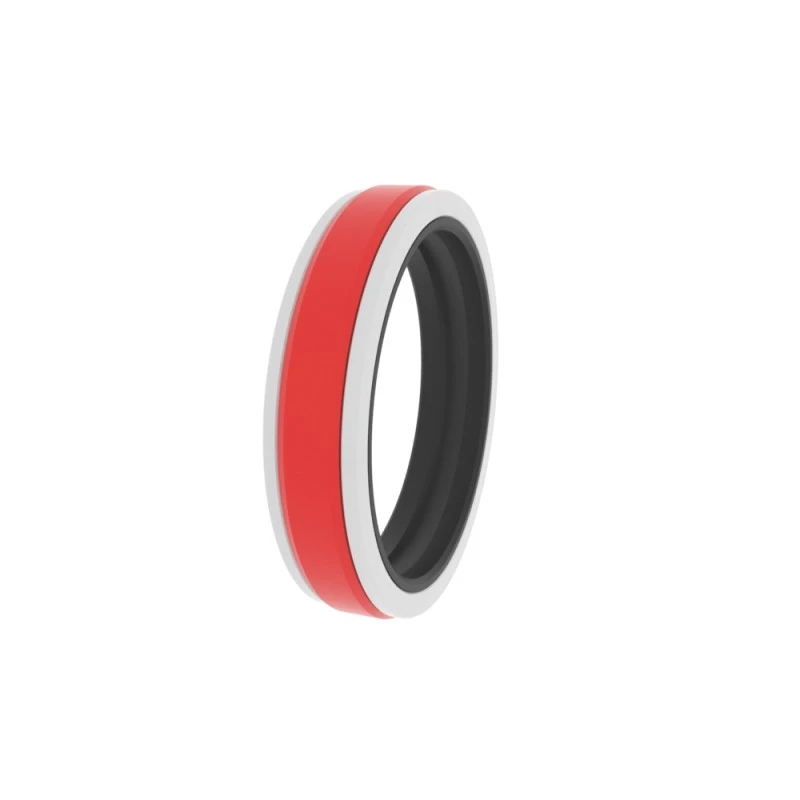

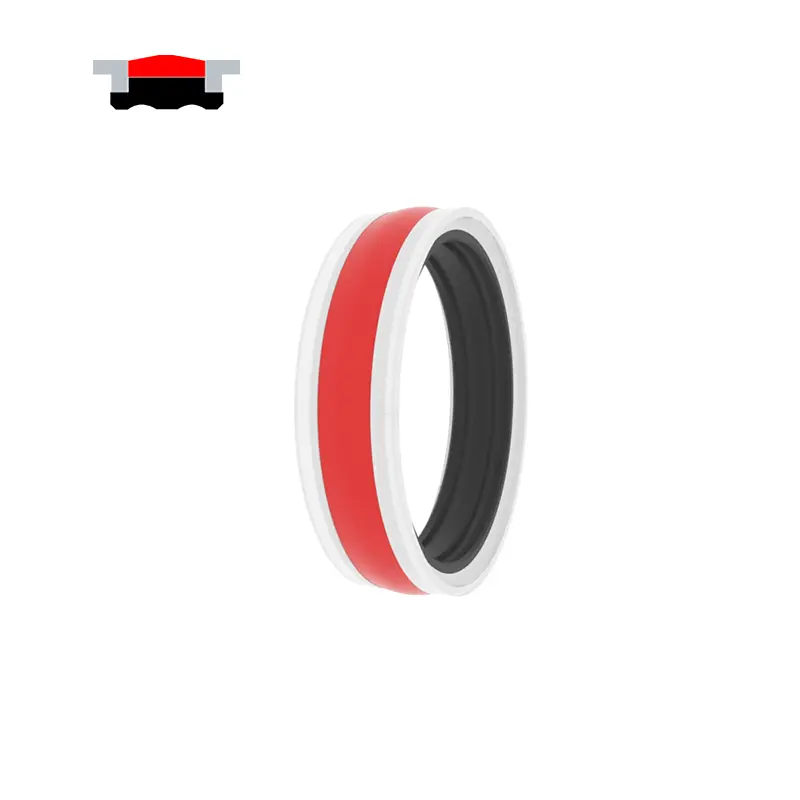

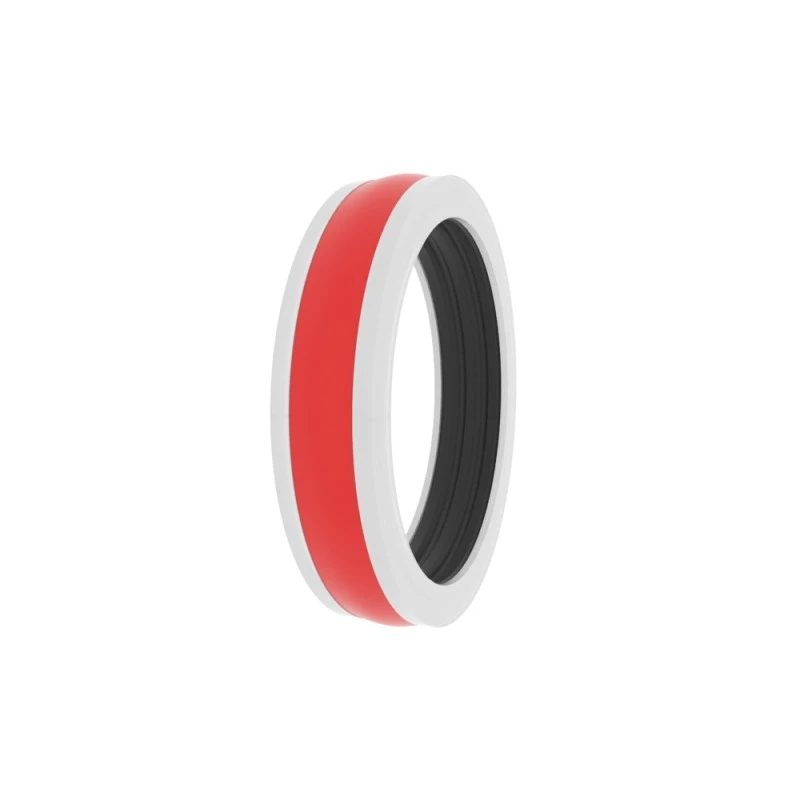

RCK109N

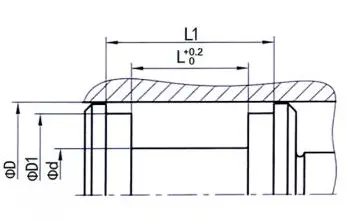

Μέγεθος παραγγελίας
Φδ ...... Εξωτερική διάμετρο
Φδευμα ... Εσωτερική διάμετρο
Φντ1 ...... εσωτερική διάμετρο
L ...... πλάτος αυλάκωσης
L1 ...... πλάτος αυλάκωσης
|
Φινίρισμα επιφάνειας |
R tmax (μm) |
RA (μm) |
|
Συρόμενες επιφανειακές αντιστοιχίες από καουτσούκ/σφραγίδες πολυουρεθάνης Σφραγίδες PTFE με συρόμενη επιφάνεια |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Κατώτατο σημείο Πλευρά αυλάκι |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Αναλογία μήκους υποστήριξης προφίλ TP |
50%-95% |
|
|
Ανοχή |
|
|
Φd |
Η10 |
|
Φd |
Η9 |
Παράδειγμα παραγγελίας
Μοντέλο: RCK109N
Μέγεθος αυλάκωσης: 100x80x95x25/36
Υλικό: RC-PU-H+NBR+POM
Τύπος σφραγίδας: RCK109, RCK117
Κύρια εφαρμογή: Μηχανήματα κατασκευής, γεωργικά μηχανήματα, γερανοί, πρότυποι κύλινδροι
Πλεονεκτήματα: Εξαιρετική στατική και δυναμική σφράγιση, χωρίς ανάγκη για πρόσθετους δακτυλίους οδηγού, αντι-εξώθηση, δομή κατά της προστασίας, κατάλληλη για συνθήκες εργασίας με αλλαγές ταχείας πίεσης.
Υλικό: πολυουρεθάνη, καουτσούκ, πολυουρεθάνη, τετραφθοροαιθυλενίου
|
Παραδείγματα αυλάκωσης σφραγίδας |
Τα παρακάτω είναι τυποποιημένες διαστάσεις αυλάκωσης (μπορούν να παραχθούν σφραγίδες σκόνης οποιουδήποτε μεγέθους εντός της περιοχής μεγέθους) |
||||||
|
|
|
Φd |
Φd |
Φd1 |
L |
L1 |
|
|
20-44,9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79,9 |
Φd-15 |
Φd-4 |
20 |
28 |
|||
|
80-144.9 |
Φντ-20 |
Φd-5 |
25 |
36 |
|||
|
150-399.9 |
Φd-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
Φντ-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
Φd-40 |
Φd-8 |
40 |
54 |
|||

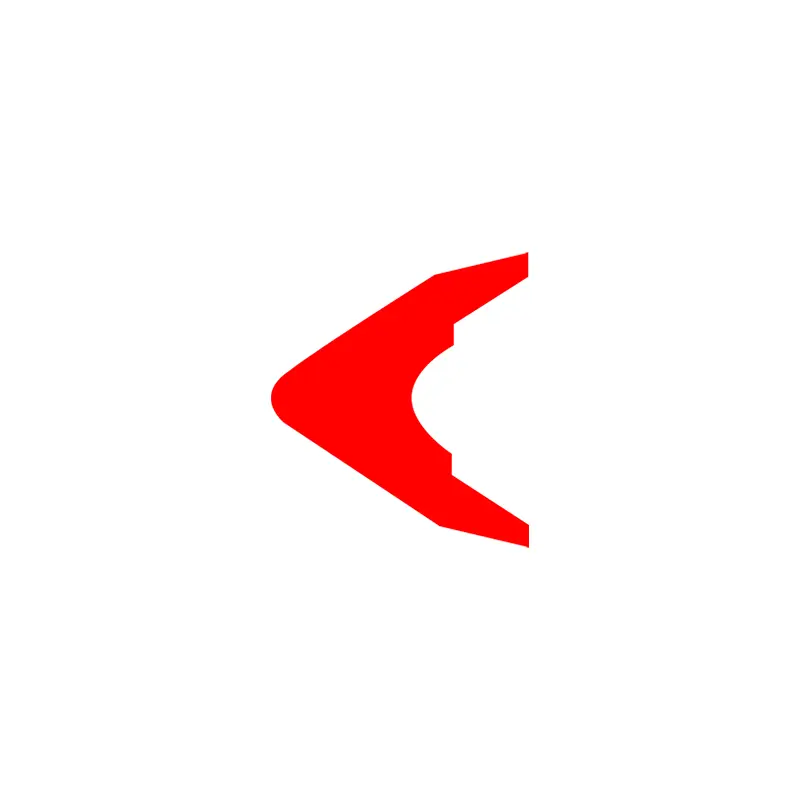

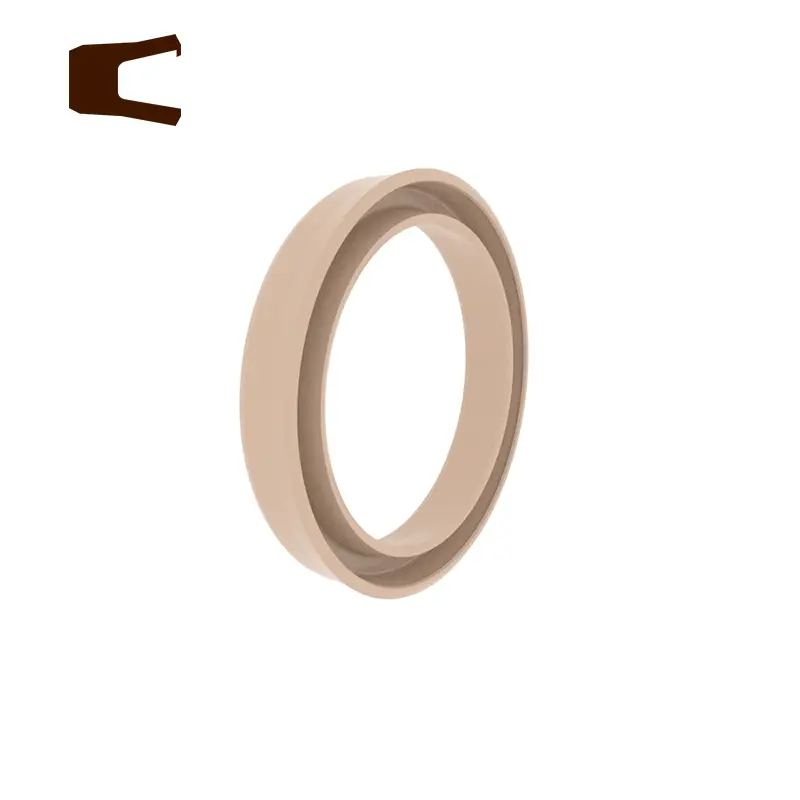

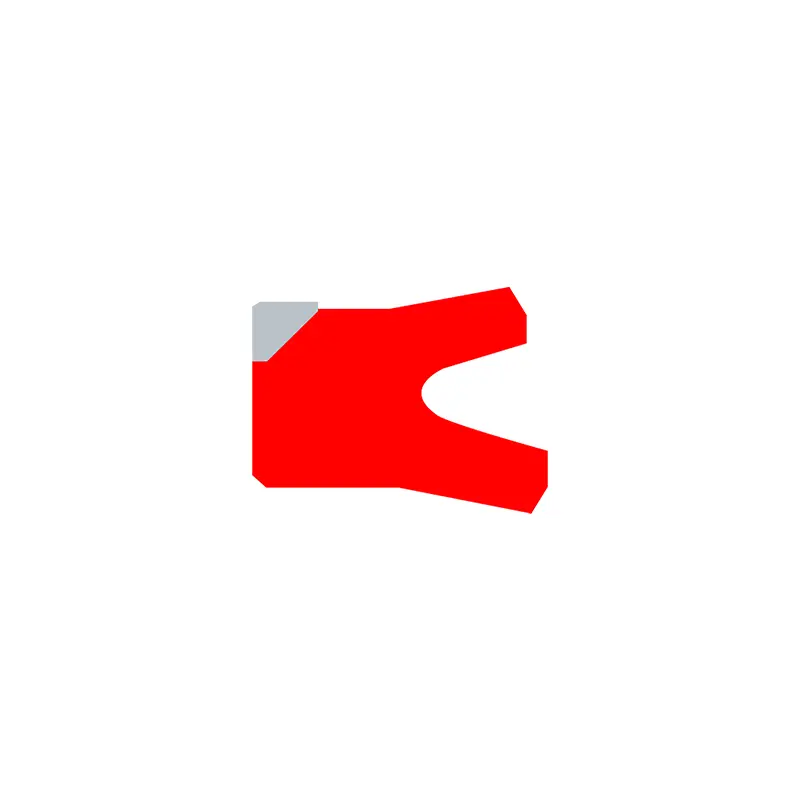

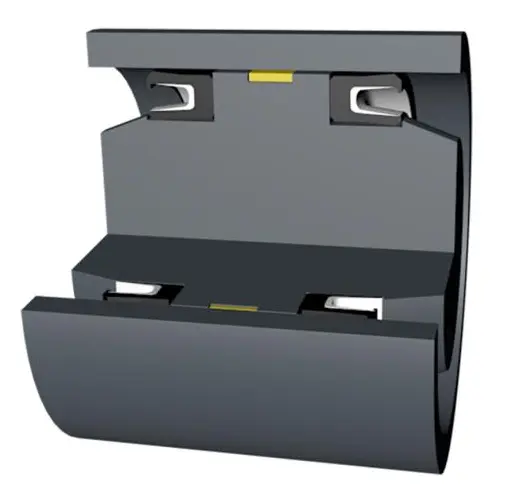

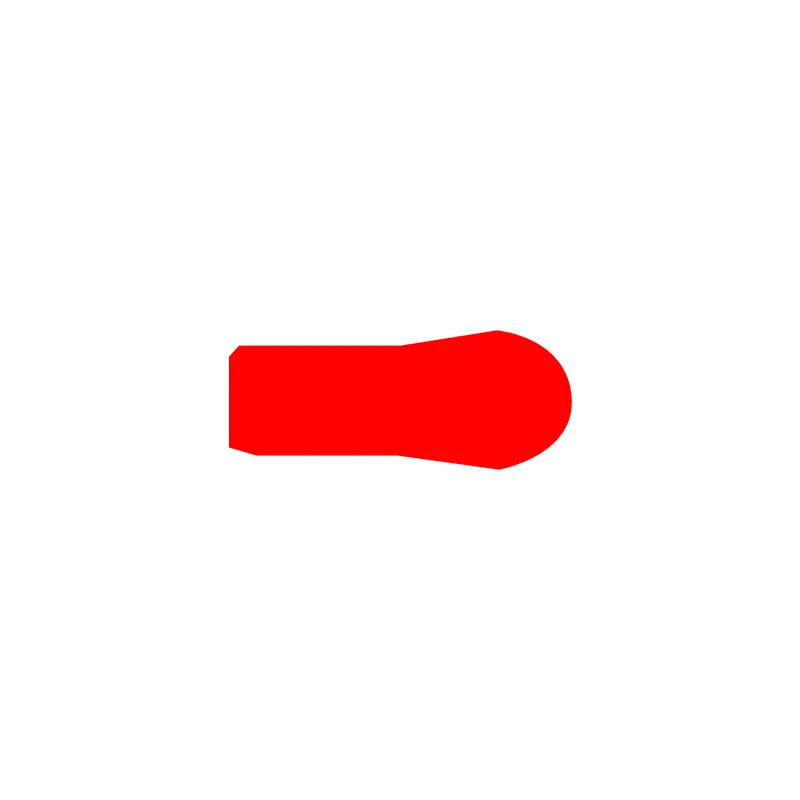

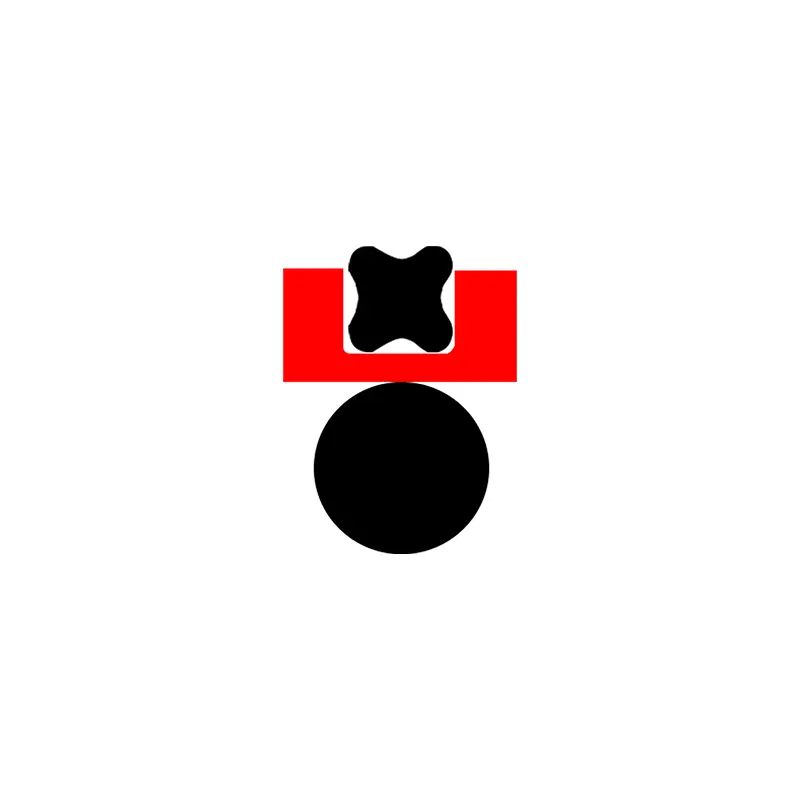

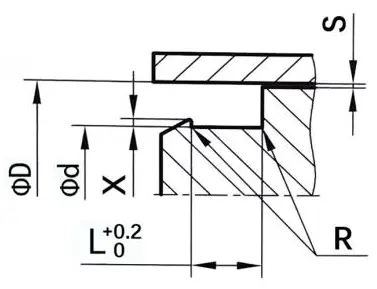

RCK119
Μέγεθος παραγγελίας
Φδ ...... Εξωτερική διάμετρο
Φδευμα ... Εσωτερική διάμετρο
L ...... πλάτος αυλάκωσης
|
Φινίρισμα επιφάνειας |
R tmax (μm) |
RA (μm) |
|
Συρόμενες επιφανειακές αντιστοιχίες από καουτσούκ/σφραγίδες πολυουρεθάνης Σφραγίδες PTFE με συρόμενη επιφάνεια |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Κατώτατο σημείο Πλευρά αυλάκι |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Αναλογία μήκους υποστήριξης προφίλ TP |
50%-95% |
|
|
Ανοχή |
|
|
Φd |
Η10 |
|
Φd |
Η9 |
Παράδειγμα παραγγελίας
Μοντέλο: RCK119
Μέγεθος αυλάκωσης: 100x90.6x7.1
Υλικό: PTFE4 + V
Τύπος σφραγίδας: RCK119
Κύρια εφαρμογή: χημική βιομηχανία, γρήγοροι κυλίνδρους και μηχανήματα τοποθέτησης, βιομηχανία τροφίμων, φαρμακευτική βιομηχανία, συσσωρευτές.
Πλεονεκτήματα: Ανθεκτικά σε υψηλές θερμοκρασίες και διάφορα χημικά μέσα, χαμηλό συντελεστή τριβής, χωρίς ερπυσμό, καλά χαρακτηριστικά ξηρής τριβής, χαμηλές στατικές και δυναμικές τιμές τριβής.
Υλικό: PTFE+Leaf Spring
|

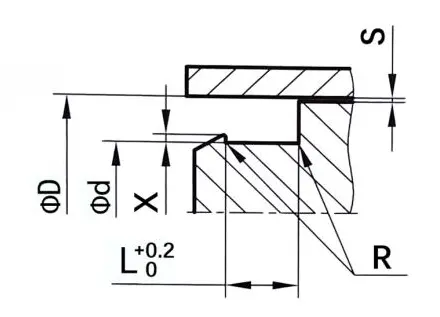

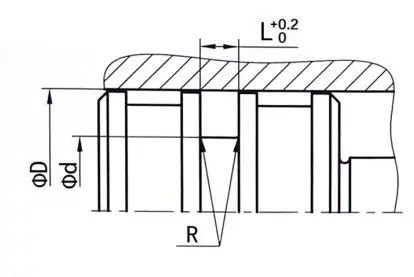

Παραδείγματα αυλάκωσης σφραγίδας |
Τα παρακάτω είναι τυποποιημένες διαστάσεις αυλάκωσης (μπορούν να παραχθούν σφραγίδες σκόνης οποιουδήποτε μεγέθους εντός της περιοχής μεγέθους) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Μέγιστο χάσμα εξώθησης |
|||
|
100Bar |
250bar |
400bar |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-149.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
