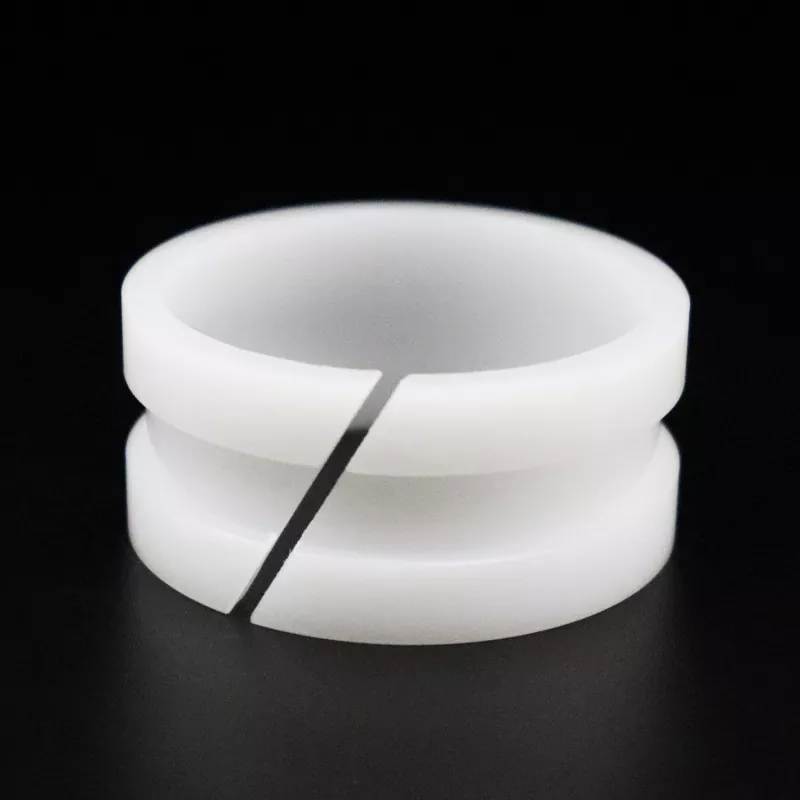

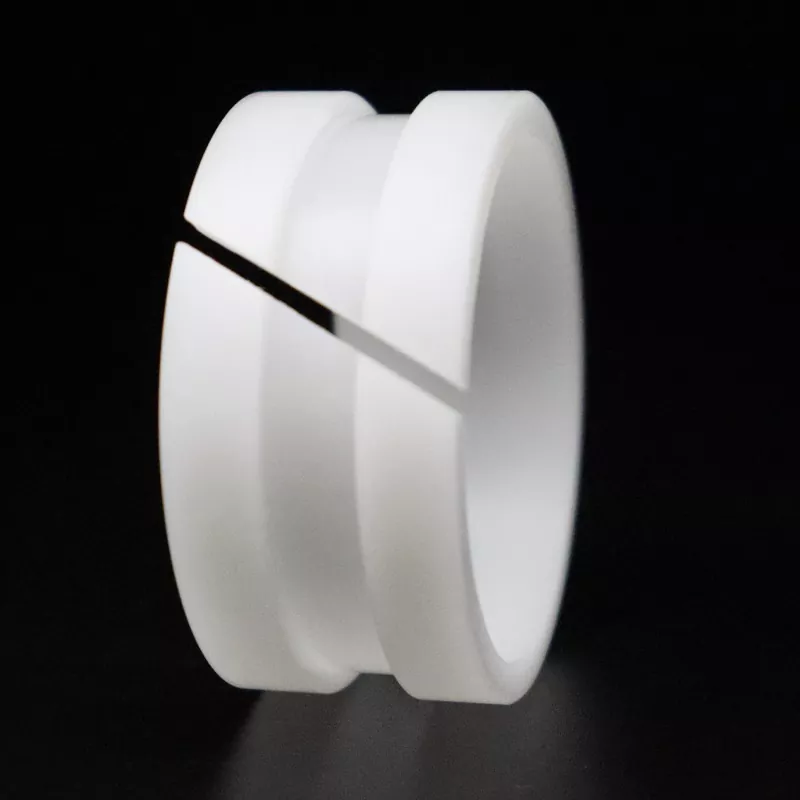

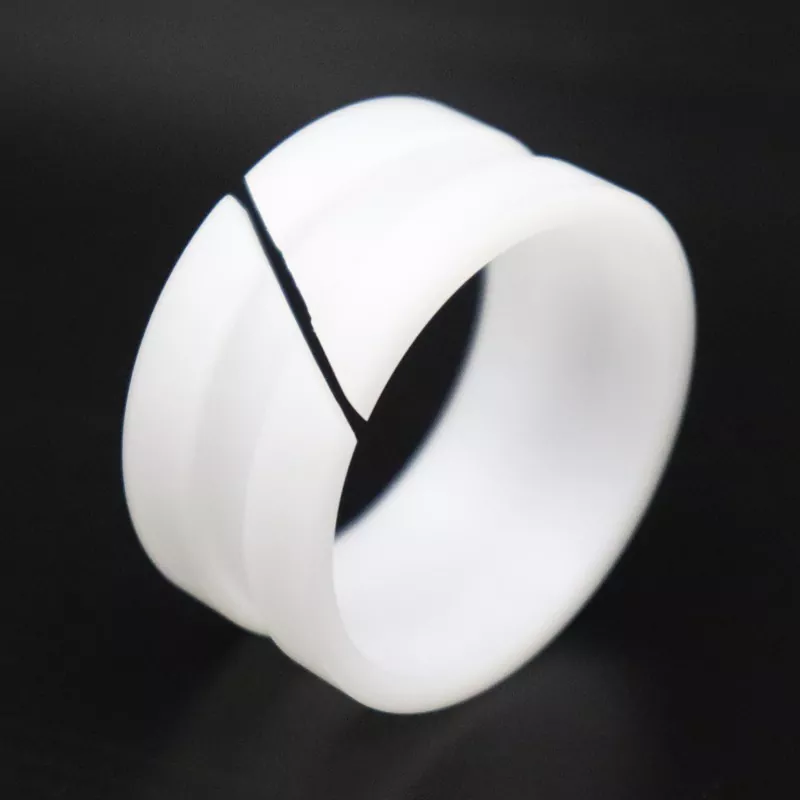

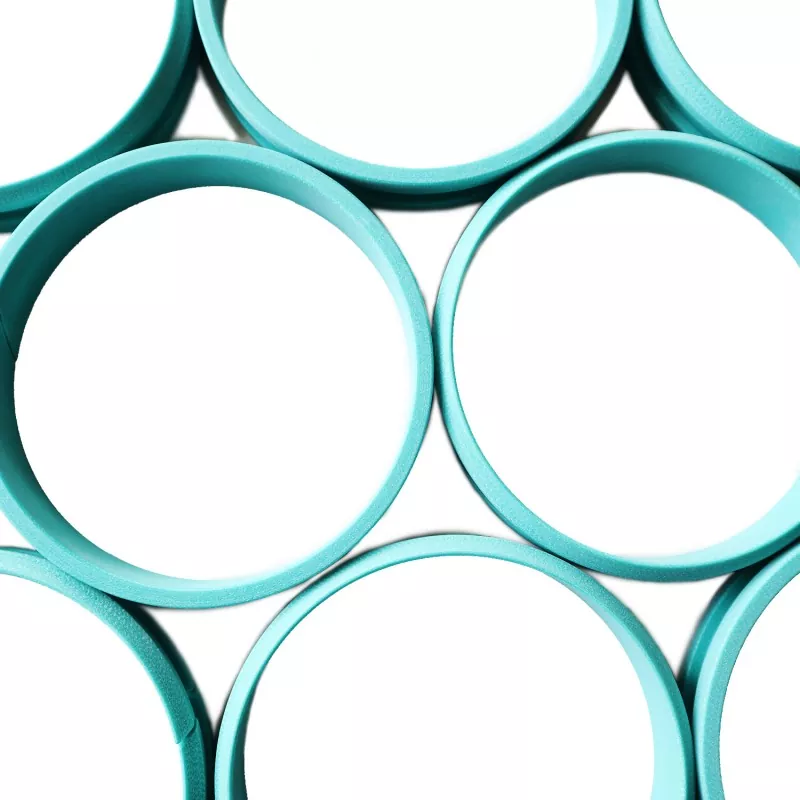

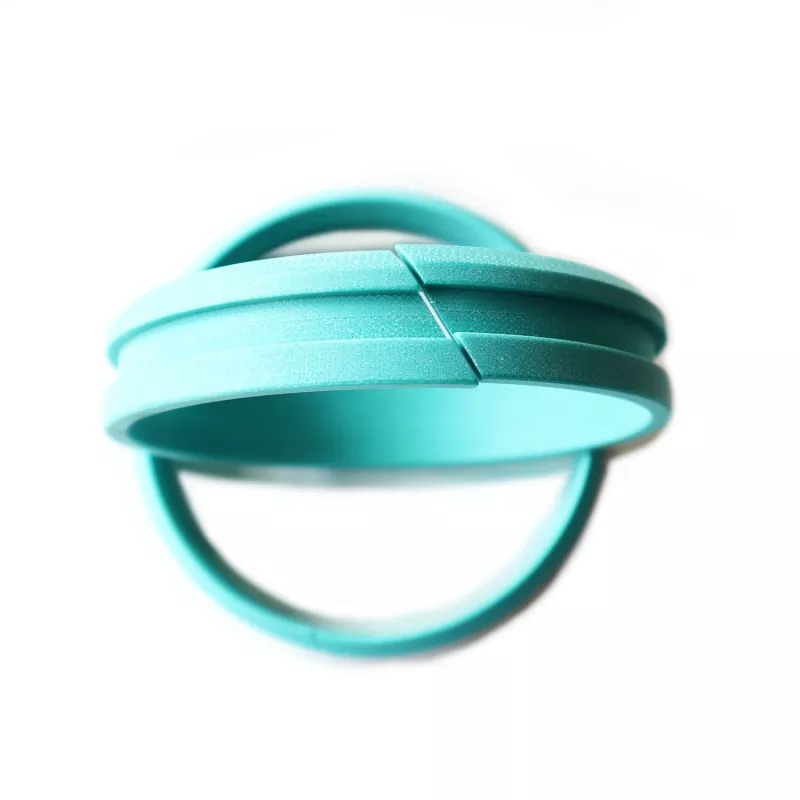

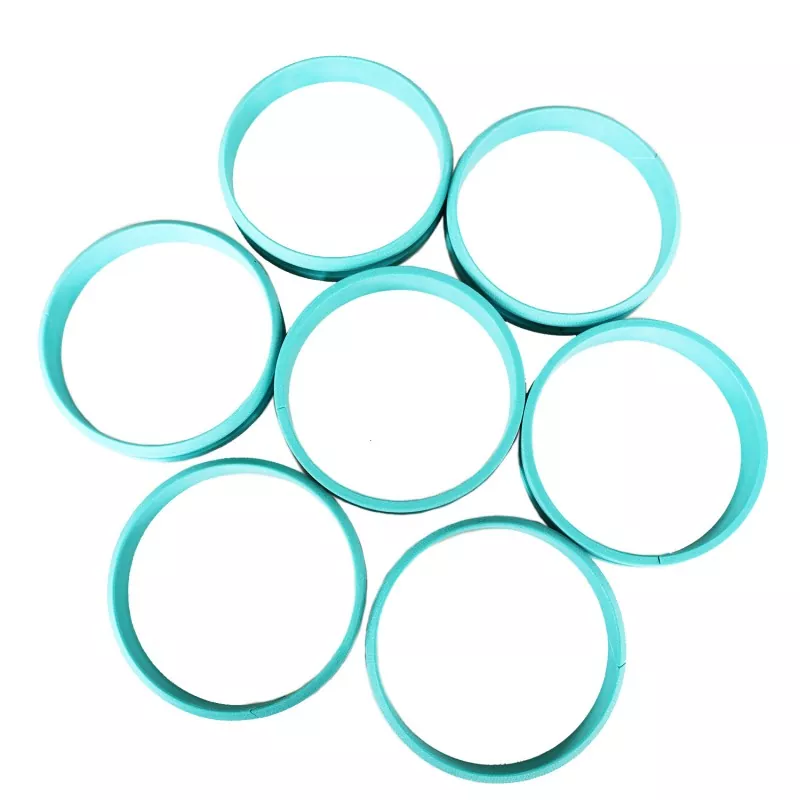

Ο σχεδιασμός αυτού του δακτυλίου οδηγού ράβδου εμβόλου βασίζεται στο πρότυπο της σειράς Hunger FI, εξασφαλίζοντας εξαιρετική συμβατότητα. Χρησιμοποιεί το σύστημα κωδικοποίησης GFI για παραγγελίες (π.χ., GFI-0360PA), κάνοντας την επιλογή βολική. Είναι ένα προτιμώμενο εξάρτημα για την καθοδήγηση και τη στήριξη της ράβδου εμβόλου σε υδραυλικά συστήματα. Οι κατασκευαστές κυλίνδρων καλούνται να επιλέξουν, να δοκιμάσουν και να παραγγείλουν μαζικά αυτό το προϊόν.
Απόδοση και εφαρμογή:Ο οδηγός δακτύλιος GFI έχει σχεδιαστεί για ράβδους εμβόλου, παρέχοντας υποστήριξη και καθοδήγηση.
Υλικά:Nylon (PA), Πολυοξυμεθυλένιο (POM) και Πολυτετραφθοροαιθυλένιο (PTFE).
Συνθήκες λειτουργίας:Εύρος θερμοκρασίας λειτουργίας: -55°C έως +255°C (Το PTFE χρησιμοποιείται για θερμοκρασίες άνω των 120°C).
Πρότυπο σχεδίασης:Ο σχεδιασμός και η επιλογή μπορεί να αναφέρονται στη σειρά Hunger FI.
Ονομασία και παραγγελία:Ο δακτύλιος οδηγού GFI καθορίζεται από έναν αριθμό παραγγελίας. παράδειγμα: GFI-0360PA.
|

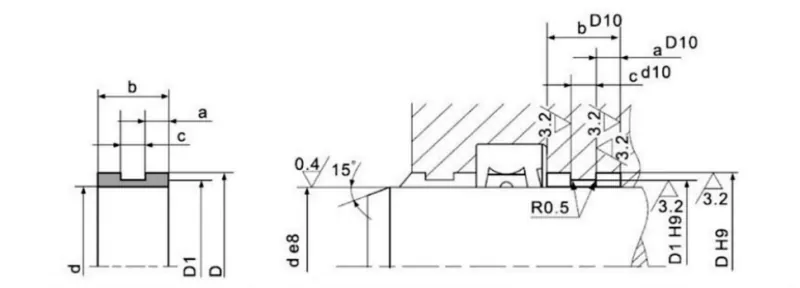

Αριθμός Παραγγελίας |
d |
b |
D |
Δ1 |
c |
a |
|
GFI-0360 |
36 |
19 |
42 |
39 |
6 |
6.5 |
|
GFI-0400 |
40 |
46 |
43 |
|||
|
GFI-0420 |
42 |
48 |
45 |
|||
|
GFI-0450 |
45 |
51 |
48 |
|||
|
GFI-0500 |
50 |
56 |
53 |
|||
|
GFI-0550 |
55 |
61 |
58 |
|||
|
GFI-0560 |
56 |
62 |
59 |
