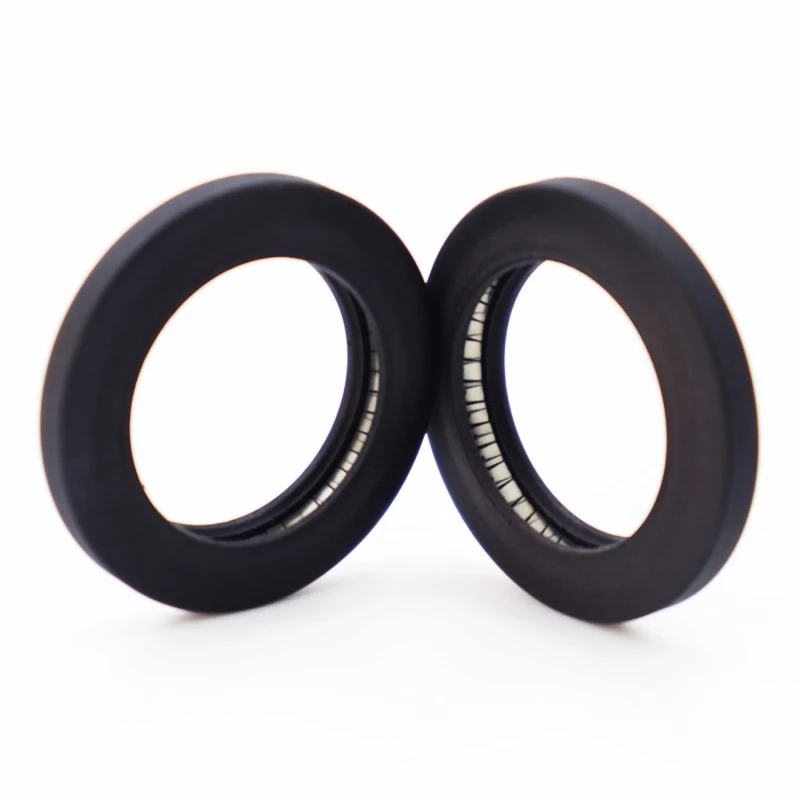

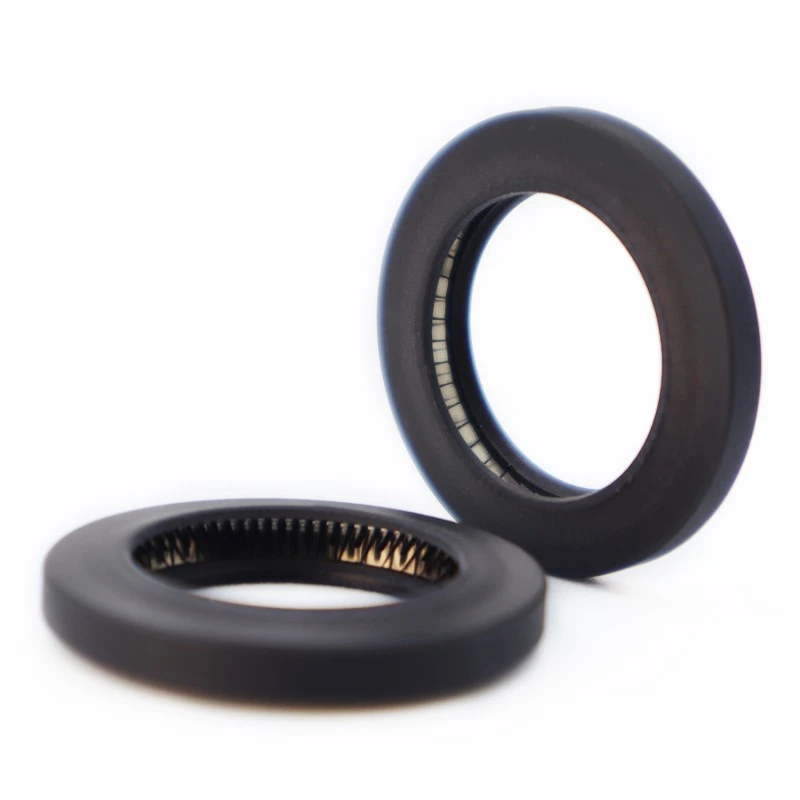

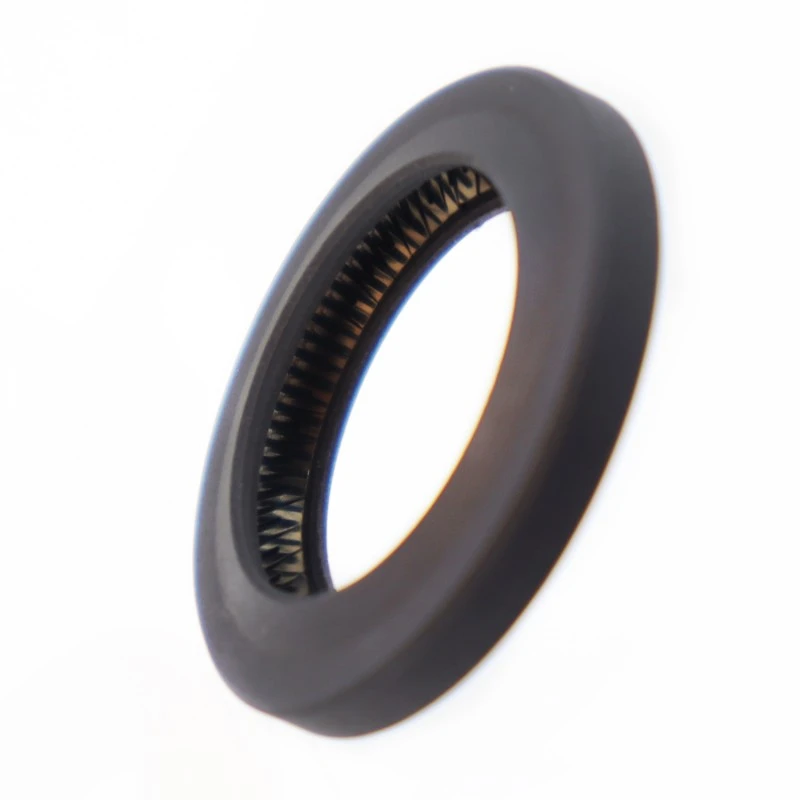

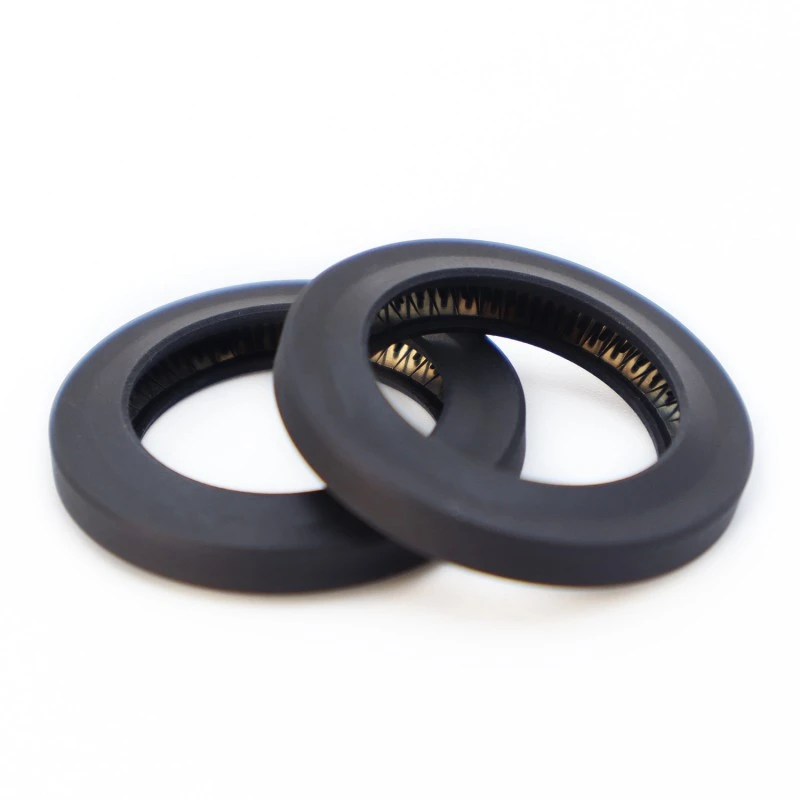

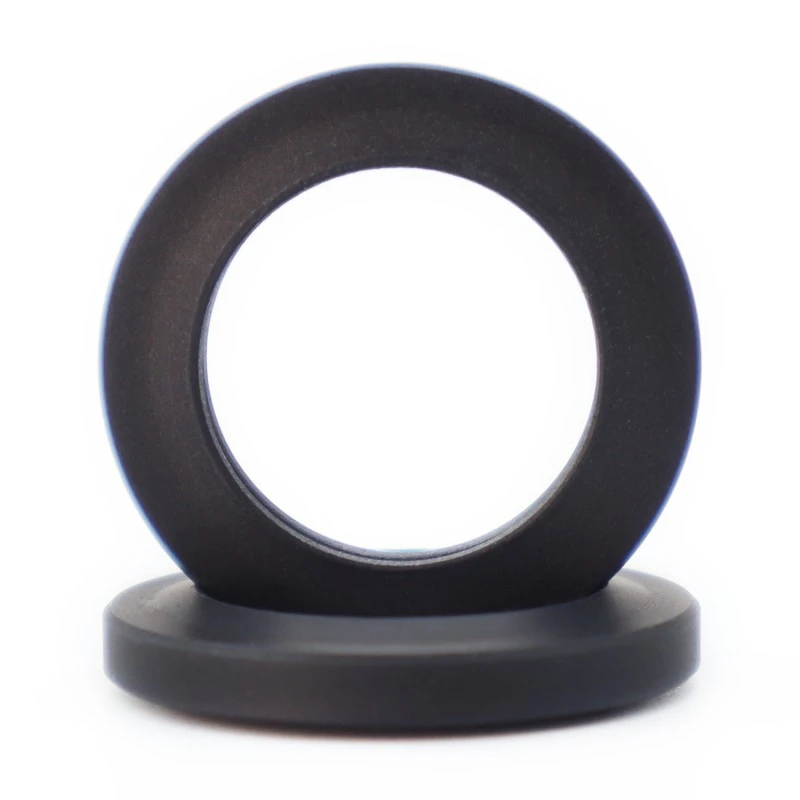

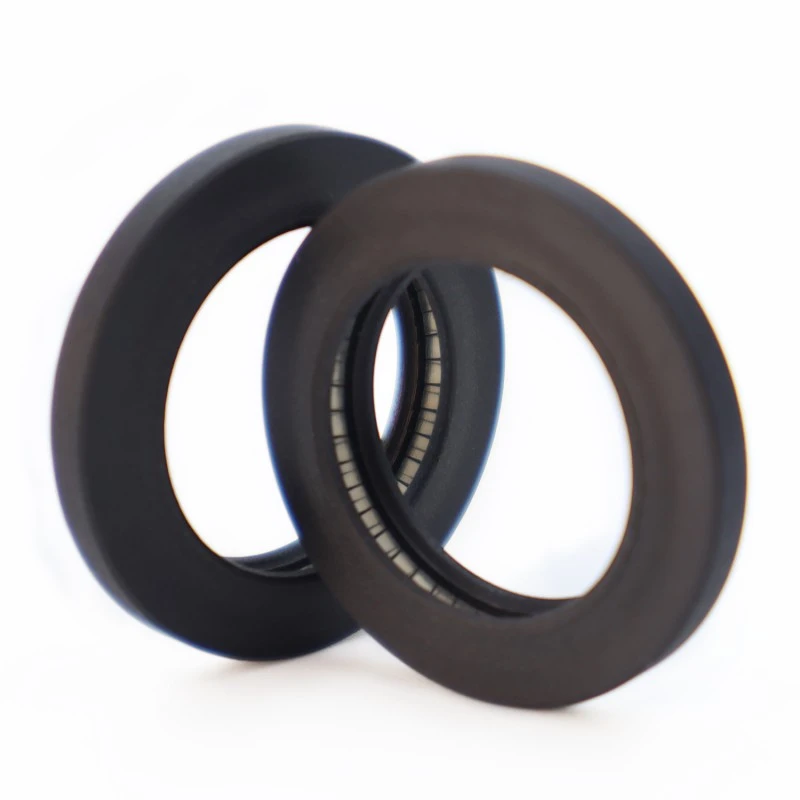

Η τσιμούχα RC2876 αποτελείται από ανοξείδωτο ελατήριο και πλαστικό υψηλής απόδοσης. Το ελατήριο από ανοξείδωτο χάλυβα μπορεί να είναι είτε σε σχήμα V είτε σε σχήμα Ο. Όταν χρησιμοποιείτε το RC2876-B, πρέπει να επιλέγεται το κατάλληλο ελαστομερές υλικό.
Ισχύουσες συνθήκες λειτουργίας (οι ακραίες τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
|
Πίεση (MPa) |
Ταχύτητα (m/s) |
Θερμοκρασία (°C) |
Μέσον |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Όλα τα υγρά, τα χημικά και τα αέρια |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Επιλογή Υλικού
1. Τα συνοδευτικά υλικά O-ring μπορούν να επιλεγούν από: R01 Nitrile Ruber (NBR), R02 Fluororrubber (FKM) κ.λπ.
2. Υλικά στεγανοποιητικού δακτυλίου: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, κ.λπ.
3. Τα ελατήρια από ανοξείδωτο χάλυβα μπορούν να επιλεγούν από ελατήρια σε σχήμα Ο και ελατήρια σε σχήμα V.
Παράδειγμα παραγγελίας
RC2876-40-PTFE4+V: Η εξωτερική διάμετρος του αυλακιού εσωτερικής πίεσης είναι 40, το υλικό του δακτυλίου στεγανοποίησης είναι PTFE4, το ελατήριο είναι ελατήριο σε σχήμα V.
RC2876-B-40-PTFE4+R02: Η εξωτερική διάμετρος του αυλακιού εσωτερικής πίεσης είναι 40, το υλικό του δακτυλίου στεγανοποίησης είναι PTFE4, ο αντίστοιχος δακτύλιος O είναι κατασκευασμένος από φθοριούχο καουτσούκ.
Σημείωση: Εάν απαιτείται εκτεταμένο εύρος, χρησιμοποιήστε τον αριθμό σειράς.
Πίνακας προδιαγραφών (Όλες οι προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες)
|
Αύξων αριθμός |
Αύξων αριθμός |
Τυπική σειρά DH11 |
Εκτεταμένο πεδίο εφαρμογής DH11 |
Βάθος αυλάκωσης h-0,05 |
Πλάτος αυλάκωσης L+0,2 |
Στρογγυλεμένες γωνίες Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13,9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24,9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
