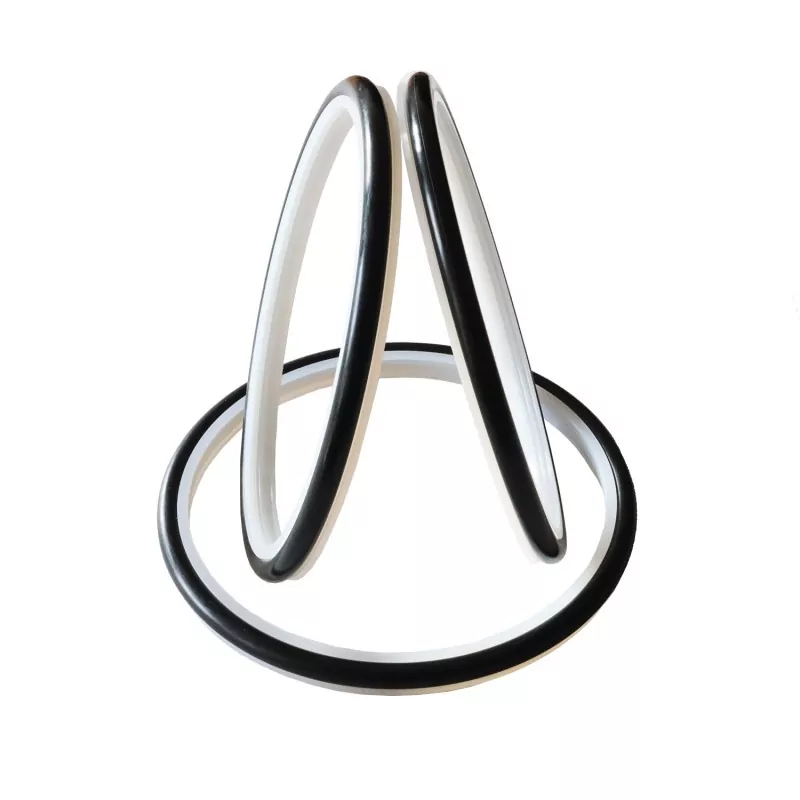

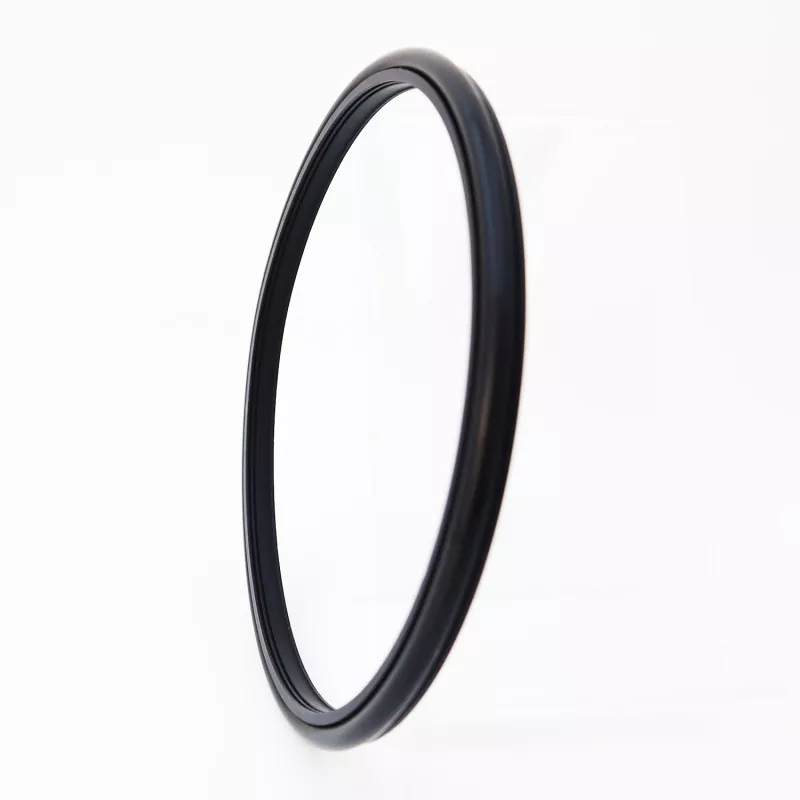

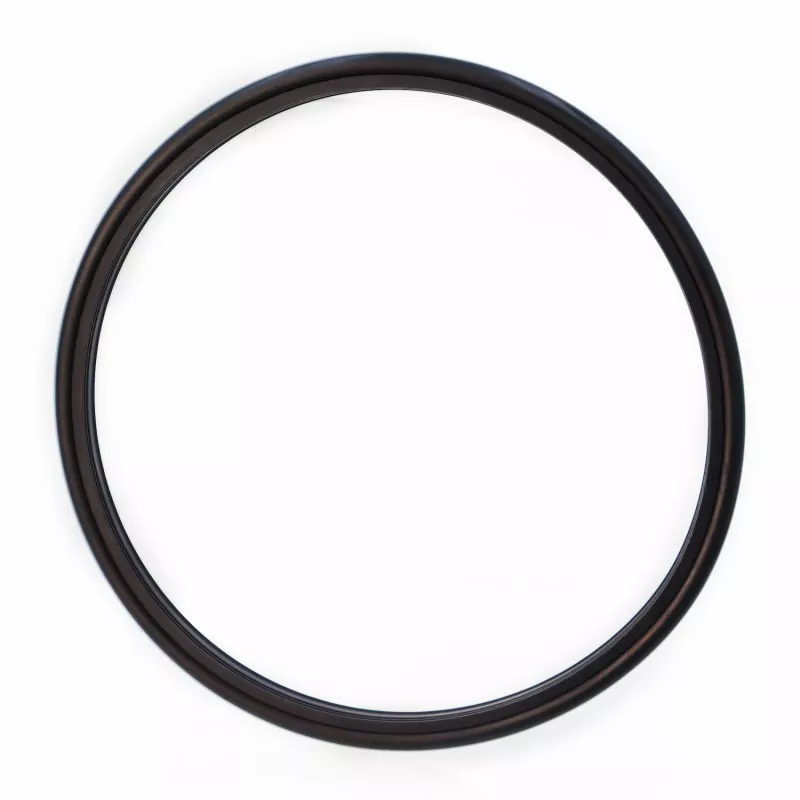

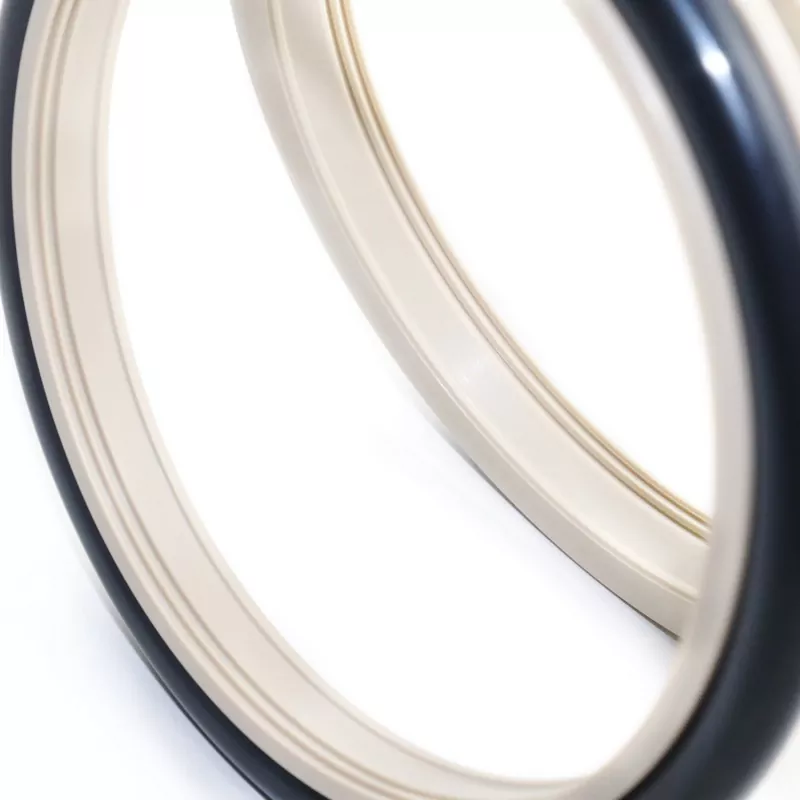

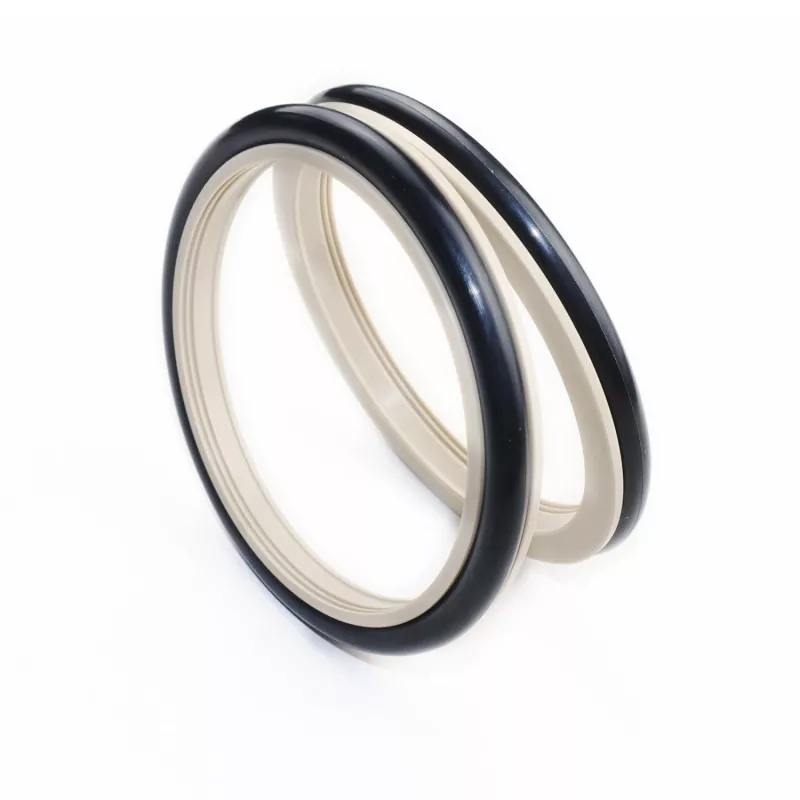

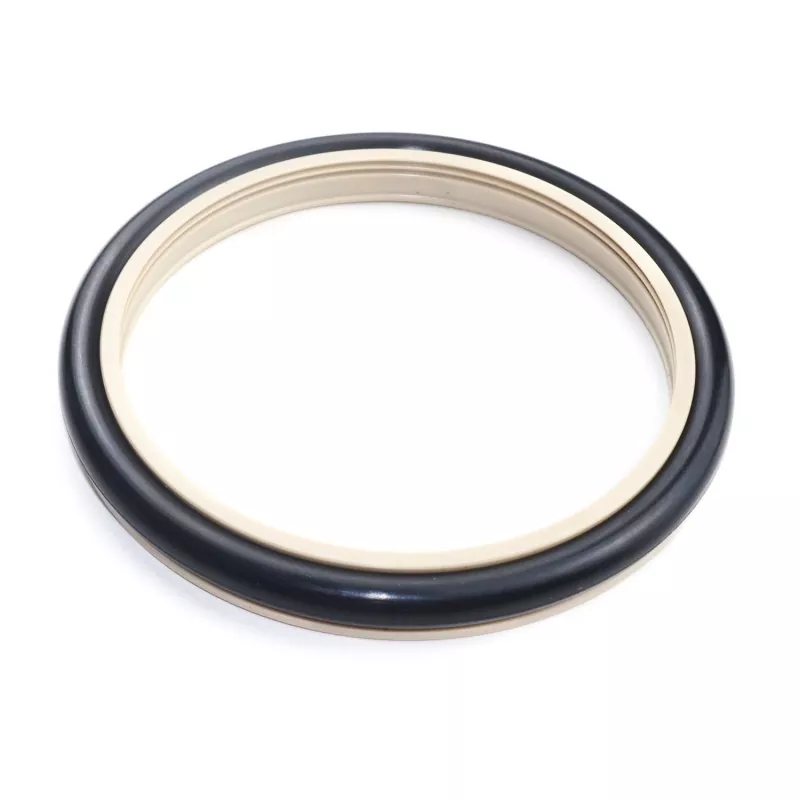

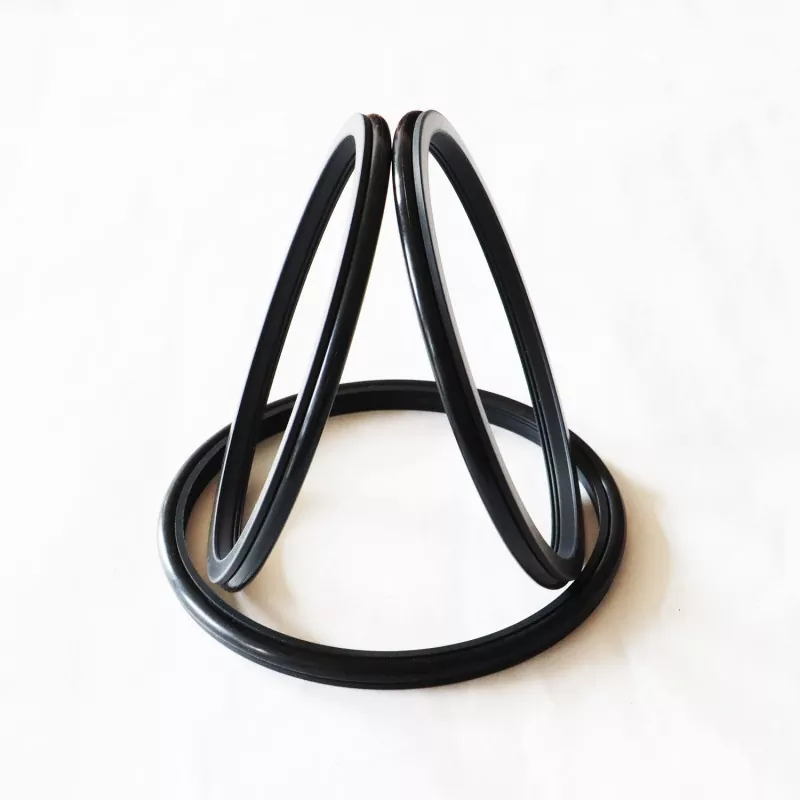

Το ενισχυμένο οδοντωτό σύνθετο σφράγισμα (στεγανοποίηση τσιμεντοπολτού) για ράβδους εμβόλων (άξονες) αποτελείται από έναν ειδικά σχεδιασμένο οδοντωτό δακτύλιο στεγανοποίησης από πλαστικό μηχανικής υψηλής απόδοσης και έναν δακτύλιο Ο από καουτσούκ. Είναι κατάλληλο για μονόδρομη στεγανοποίηση σε υδραυλικές παλινδρομικές και περιστροφικές εφαρμογές. Χρησιμοποιείται κυρίως σε αντλίες εμβόλου, αντλίες λάσπης, εργαλεία διάτρησης με κοχλία, εξέδρες γεώτρησης, εξοπλισμό εξερεύνησης πετρελαίου, μονάδες ανάμειξης σκυροδέματος και πολλά άλλα.
Τα βασικά χαρακτηριστικά περιλαμβάνουν μεγάλη διάρκεια ζωής, χαμηλή τριβή, εξαιρετική απόδοση στεγανοποίησης, συμπαγή σχεδιασμό και ευκολία εγκατάστασης, χρήσης και συντήρησης. Ο βελτιστοποιημένος σχεδιασμός του προφίλ και του πάχους του χείλους στεγανοποίησης εξασφαλίζει αποτελεσματική σφράγιση ακόμη και όταν εκτίθεται σε σκληρά μέσα όπως ο πολτός τσιμέντου.
Όταν χρησιμοποιείται με μέσα που μοιάζουν με λάσπη, συνιστάται η έγχυση λιπαντικού γράσου μεταξύ των δύο (ή περισσότερων) σταδίων σφράγισης.
Οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα.
|
Πίεση (MPa) |
Θερμοκρασία (°C) |
Ταχύτητα (m/s) |
Μέσον |
|
|
Η παλινδρομική κίνηση |
Περιστροφική κίνηση |
|||
|
≤100 |
-35 έως +100 (με NBR O-ring) |
≤6 |
≤2 |
Νερό, λάσπη, αργό πετρέλαιο, υδραυλικό λάδι, γαλάκτωμα |
|
-20 έως +200 (με O-ring FKM) |
||||
1. Τα συμβατά υλικά O-ring περιλαμβάνουν: R01 Nitrile Rubber (NBR), R02 Fluororrubber (FKM) κ.λπ.
2. Υλικό στεγανοποιητικού δακτυλίου: Τυπικό υλικό PTFE4. άλλα διαθέσιμα υλικά περιλαμβάνουν PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 κ.λπ.
Μοντέλο παραγγελίας: RC2061-80*91.7*7.6-PTFE4-R01 (Μοντέλο - Διάμετρος άξονα * Διάμετρος αυλακιού * Πλάτος αυλάκωσης - Κωδικός υλικού)
Διατίθενται μεγέθη εντός του καθορισμένου εύρους παραμέτρων.
|

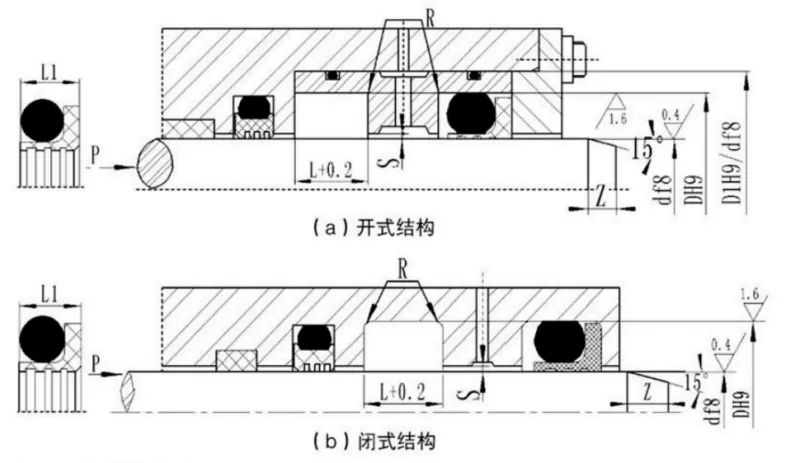

Εύρος διαμέτρου άξονα Τυποποιημένος τύπος d f8 RC2061 |
Εύρος διαμέτρου άξονα Βαρέως τύπου d f8 RC2061-Z |
Διάμετρος αυλάκωσης Δ Η9 |
Πλάτος αυλάκωσης L+0,2 |
Πλάτος σφραγίδας L1 |
Γωνιακή ακτίνα Rmax |
Ακτινικό διάκενο Smax |
Λοξότμηση Zmin |
Διάμετρος διατομής δακτυλίου Ο |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Σημείωση: 1. Για διαμέτρους άξονα ≤30 mm, συνιστάται σχέδιο ανοιχτής αυλάκωσης.
2. Για εφαρμογές περιστροφικής στεγανοποίησης, η σκληρότητα της επιφάνειας του περιστρεφόμενου άξονα πρέπει να είναι HRC ≥58.
3. Για πιέσεις άνω των 30 MPa, συνιστάται προσαρμογή H8/f8 για το διάκενο εξώθησης.
