Δομή και απαιτήσεις εγκατάστασης
1. Υλικό άξονα: Συνήθως χρησιμοποιούνται ανθρακούχο χάλυβα και ανοξείδωτο χάλυβα. Για υψηλές ταχύτητες, εφαρμόζεται επιχρωμίωση στην επιφάνεια, HRC40-45.
2. Σχεδιασμός περιστρεφόμενου άξονα και αυλακώσεων: Η επιφάνεια του άξονα πρέπει να είναι λεία και χωρίς γρέζια. Τα σπειροειδή σημάδια κατεργασίας μπορούν να δημιουργήσουν αποτέλεσμα άντλησης, οδηγώντας σε διαρροή. Συνιστάται η περιοχή στερέωσης της τσιμούχας λαδιού να αλέθεται σε τραχύτητα επιφάνειας Ra0,1-0,5 μm, ώστε να γίνεται πιο λεία με την αύξηση της ταχύτητας. Για ευκολία εγκατάστασης και αποσυναρμολόγησης, ο άξονας και οι αυλακώσεις πρέπει να σχεδιάζονται με λοξοτομές ή στρογγυλεμένες άκρες, Βλ. Εικόνες 1 και 2.
|
Ύψος σφράγισης b |
b1 (0,85xb) mm |
b2(b+0,3) mm |
r μέγ. |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
Εικόνα 1. Σχέδιο λοξοτομής αυλάκωσης
|
d |
δ3 |
R |
|
<10 |
δ-1,5 |
2 |
|
10~20 |
d-2,0 |
2 |
|
20~30 |
δ-2,5 |
3 |
|
30~40 |
d-3,0 |
3 |
|
40~50 |
δ-3,5 |
4 |
|
50~70 |
d-4,0 |
4 |
|
70~95 |
δ-4,5 |
5 |
|
95~130 |
d-5,5 |
6 |
|
130~240 |
d-7,0 |
8 |
|
240~500 |
d-11,0 |
12 |
|
500~800 |
d-14,0 |
14 |
|
800~1250 |
d-18,0 |
16 |

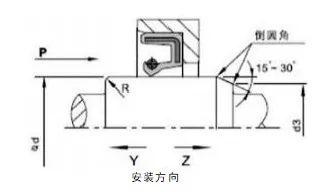

Σχήμα 2 Σχέδιο λοξοτομής του περιστρεφόμενου άξονα
Παράγοντες που επηρεάζουν την απόδοση των στεγανοποιητικών χειλιών περιστροφικού άξονα

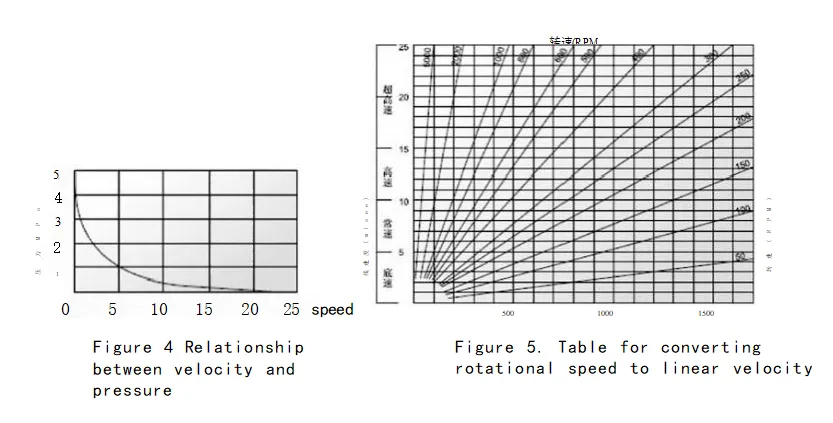

Υπάρχουν δεκάδες παράγοντες που επηρεάζουν το αποτέλεσμα σφράγισης. Εκτός από την ίδια τη σφράγιση λαδιού, όπως το υλικό και τη δομή της, άλλοι παράγοντες όπως το μέσο, η θερμοκρασία, η πίεση, η λίπανση, η ταχύτητα και η τραχύτητα της επιφάνειας επηρεάζουν επίσης άμεσα το αποτέλεσμα σφράγισης και αυτοί οι παράγοντες συχνά αλληλεπιδρούν μεταξύ τους. Τα παρακάτω γραφήματα είναι μόνο για αναφορά χρήστη.

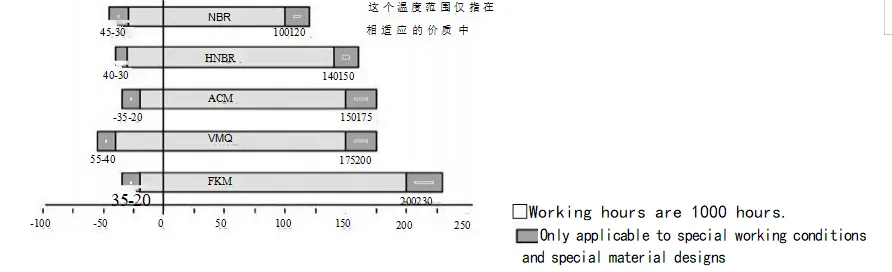

Σχήμα 3. Επίδραση της θερμοκρασίας στην τσιμούχα λαδιού
Τοποθέτηση: Η προσεκτική εγκατάσταση είναι απαραίτητη προϋπόθεση για τη σωστή λειτουργία των τσιμουχών λαδιού.
|
Διάγραμμα εγκατάστασης (εγκατάσταση κοιλότητας) |
||
|
Σωστή μέθοδος εγκατάστασης |
Ισχύουσες συνθήκες εργασίας |
Λανθασμένη μέθοδος εγκατάστασης |
|
|
Αυτή η μέθοδος εφαρμόζεται μόνο όταν η ακραία όψη της τσιμούχας λαδιού και η ακραία επιφάνεια της κοιλότητας είναι ομοιόμορφα. Όταν ο εξοπλισμός συμπίεσης λειτουργεί γρήγορα, η τσιμούχα λαδιού πρέπει να τοποθετηθεί σωστά. Διαφορετικά, μπορεί να προκύψει κακή ευθυγράμμιση. |
|
|
|
Αυτός ο σχεδιασμός είναι κατάλληλος για περιπτώσεις όπου η ακραία όψη της τσιμούχας λαδιού είναι χαμηλότερη από την ακραία επιφάνεια της κοιλότητας. Ακόμη και με γρήγορη πίεση, η τσιμούχα λαδιού μπορεί να τοποθετηθεί καλά. Ωστόσο, αυτός ο τύπος εξαρτήματος στερείται ακτινικής τοποθέτησης, επομένως η αξονική καθετότητα της επίπεδης πλάκας και του άξονα πίεσης της συσκευής πίεσης πρέπει να επιτυγχάνουν μια ορισμένη ακρίβεια. |
|
|
|
Αυτή η μέθοδος είναι κατάλληλη για περιπτώσεις όπου η ακραία όψη της τσιμούχας λαδιού είναι χαμηλότερη από την ακραία επιφάνεια της κοιλότητας. Όταν πιέζετε γρήγορα τον εξοπλισμό, είναι σημαντικό να διασφαλίζετε ότι η τσιμούχα λαδιού έχει τοποθετηθεί σωστά. Διαφορετικά, μπορεί να προκύψει κακή ευθυγράμμιση. |
 |
|
|
Αυτή η μέθοδος είναι κατάλληλη μόνο για συνθήκες συντήρησης ή απλών εγκαταστάσεων όπου ο εξοπλισμός υπό πίεση δεν είναι διαθέσιμος. Επειδή δεν μπορεί να επιτευχθεί απολύτως ομοιόμορφη πίεση κατά την εγκατάσταση, διάφορα προβλήματα εγκατάστασης είναι αναπόφευκτα. Έχει σχεδιαστεί κυρίως για να αποτρέπει την ακτινική κακή ευθυγράμμιση κατά την εγκατάσταση, η οποία θα μπορούσε να παραμορφώσει τη τσιμούχα λαδιού, ή για να αποτρέψει τη ζημιά στο λάστιχο του συναρμολογούμενου τμήματος της τσιμούχας λαδιού (εξωτερικός κύκλος) λόγω παύσεων κατά την εγκατάσταση. Επομένως, αυτή η μέθοδος εγκατάστασης γενικά δεν συνιστάται. |
|

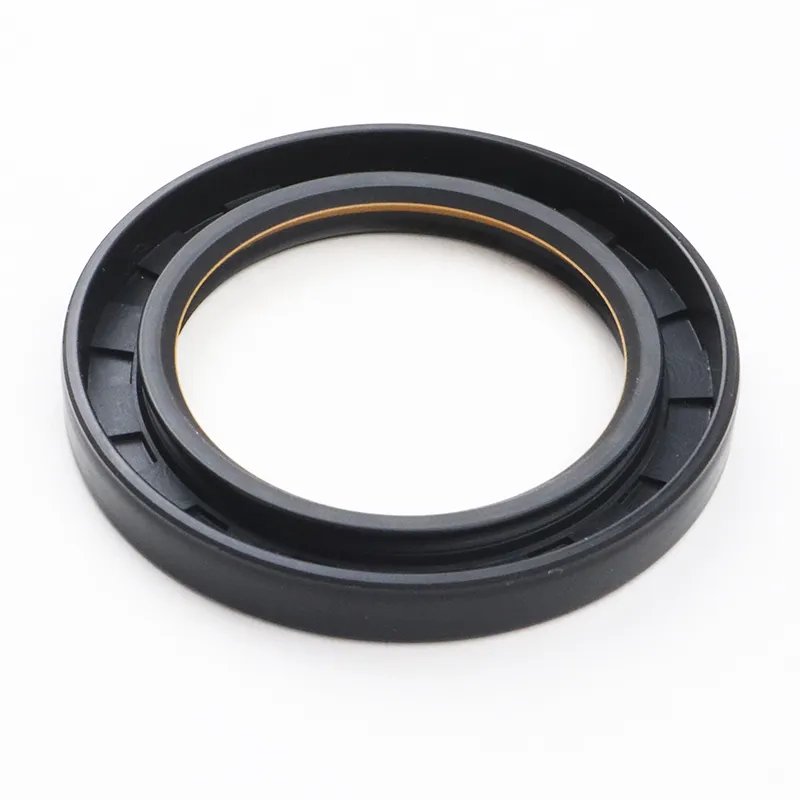

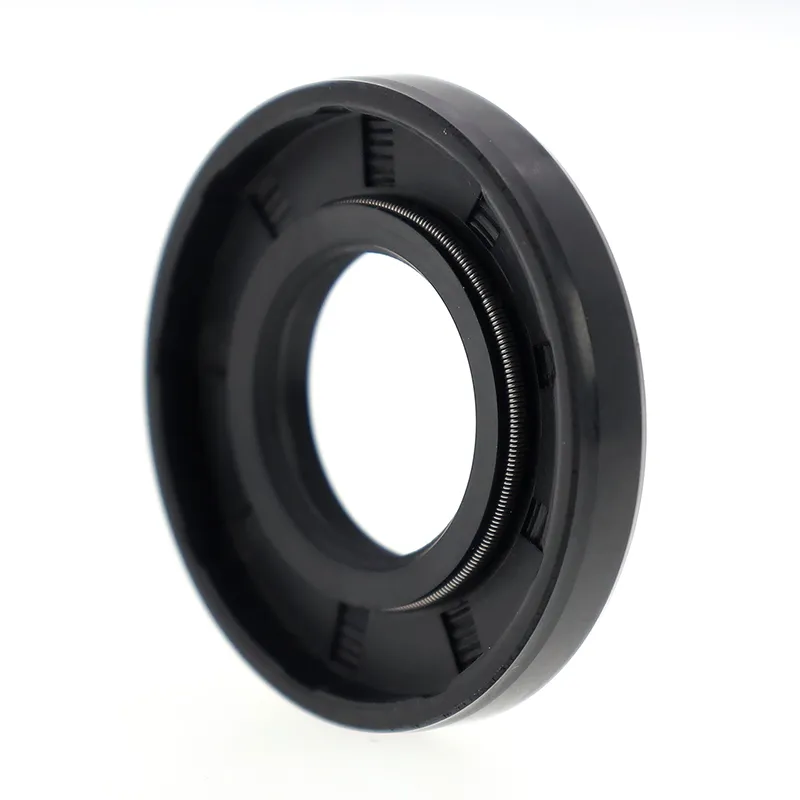

Τσιμούχες λαδιού TC/SC/TB/SB

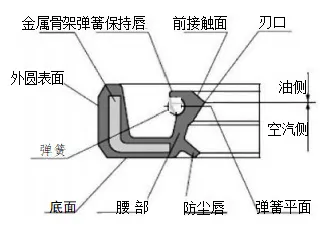

Και τα δύο αποτελούνται από μεταλλικό σκελετό, ελατήριο και σώμα από καουτσούκ. Το μεταλλικό πλαίσιο παρέχει στήριξη και το ελατήριο ασκεί ακτινική δύναμη στο χείλος στεγανοποίησης. Και τα δύο μοντέλα TC και TB διαθέτουν βοηθητικό χείλος ανθεκτικό στη σκόνη, κατάλληλο για εφαρμογές όπου η μία πλευρά περιέχει το μέσο στεγανοποίησης και η άλλη πλευρά περιέχει σκόνη. Τα μοντέλα TB/SB έχουν μεταλλικό εξωτερικό κύκλο, καθιστώντας τη σφράγιση λαδιού πιο ασφαλή και ακριβή μέσα στην κοιλότητα. Ωστόσο, η ικανότητα σφράγισης του εξωτερικού κύκλου είναι περιορισμένη για χαμηλού ιξώδους και αέρια μέσα. Επομένως, συνιστάται η εφαρμογή στεγανοποιητικού στον εξωτερικό κύκλο κατά την εγκατάσταση και τη χρήση.
|

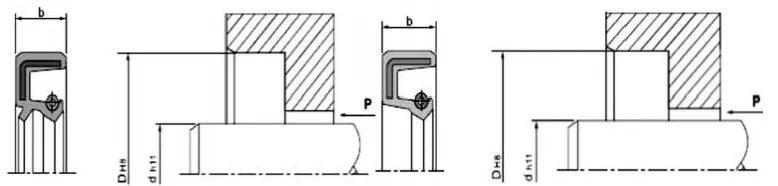

Σχήμα διατομής |
Μοντέλο |
Εφαρμογή |
Πίεση |
Θερμοκρασία |
Ταχύτητα |
Μέσον |
Υλικό |
|
|
TC |
Σφράγιση, ανθεκτικό στη σκόνη |
0,03 MPa |
-30~+160 |
20 m/s |
Λιπαντικό λάδι και γράσο |
NBR/FKM + Ανθρακούχο Χάλυβας |
|
|
SC |
Σφράγιση |
|||||
|
|
ΤΒ |
Σφράγιση, ανθεκτικό στη σκόνη |
-30~+100 |
25 m/s |
Νερό, λιπαντικό, γράσο |
NBR + Ανθρακούχο Χάλυβας |
|
|
|
SB |
Σφράγιση |
Παραγγελία μοντέλου TC-d*D*b
|
Προσδιορισμός |
Προσδιορισμός |
Προσδιορισμός |
Προσδιορισμός |
Προσδιορισμός |
Προσδιορισμός |
Προσδιορισμός |
|
TC-6*17*3,5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22,5*5,5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12,7*22,22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12,7*25,4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12,7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12,7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
