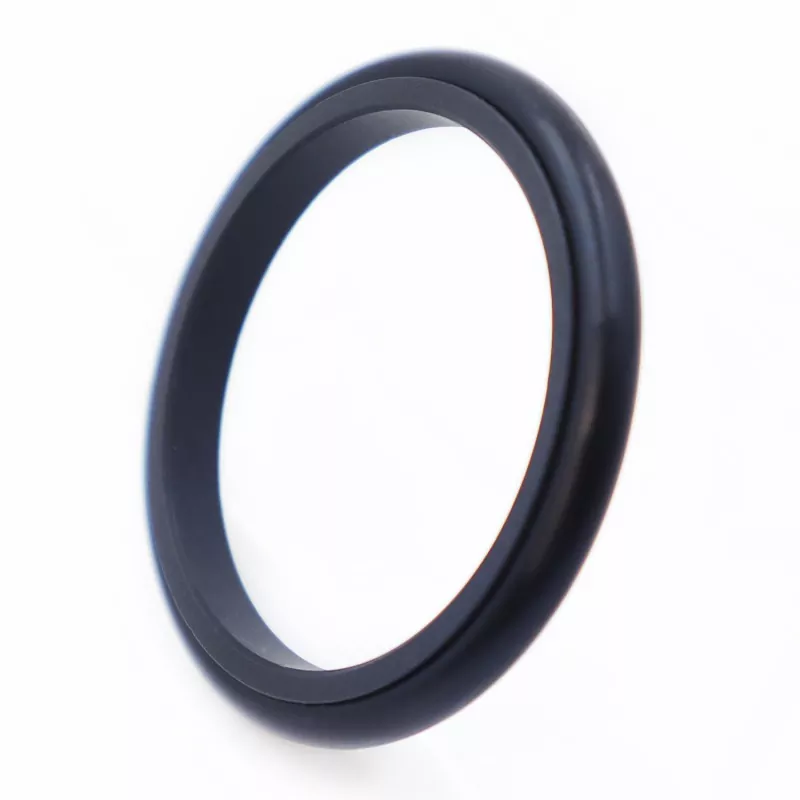

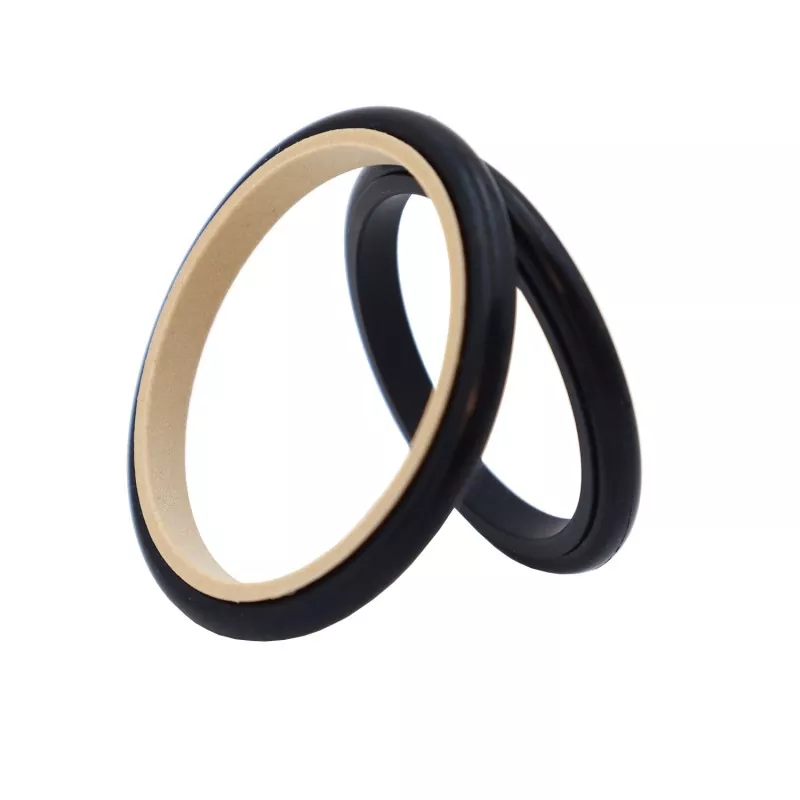

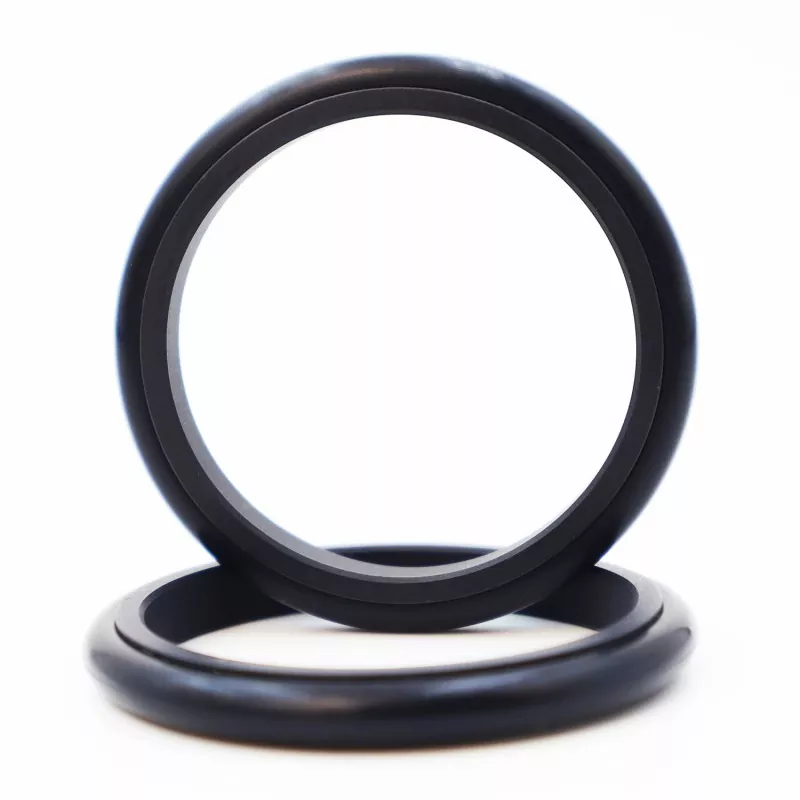

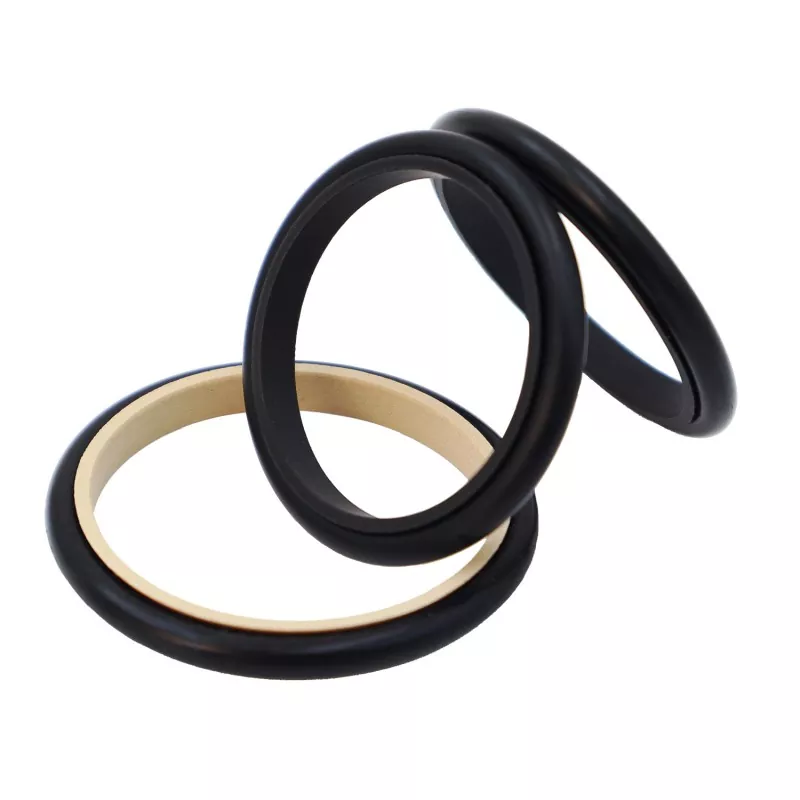

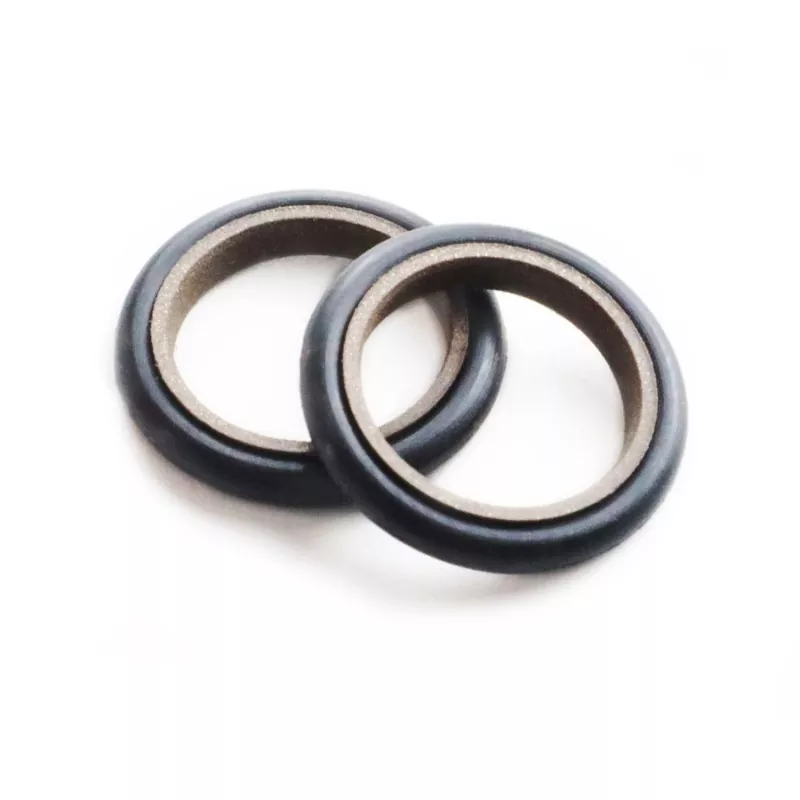

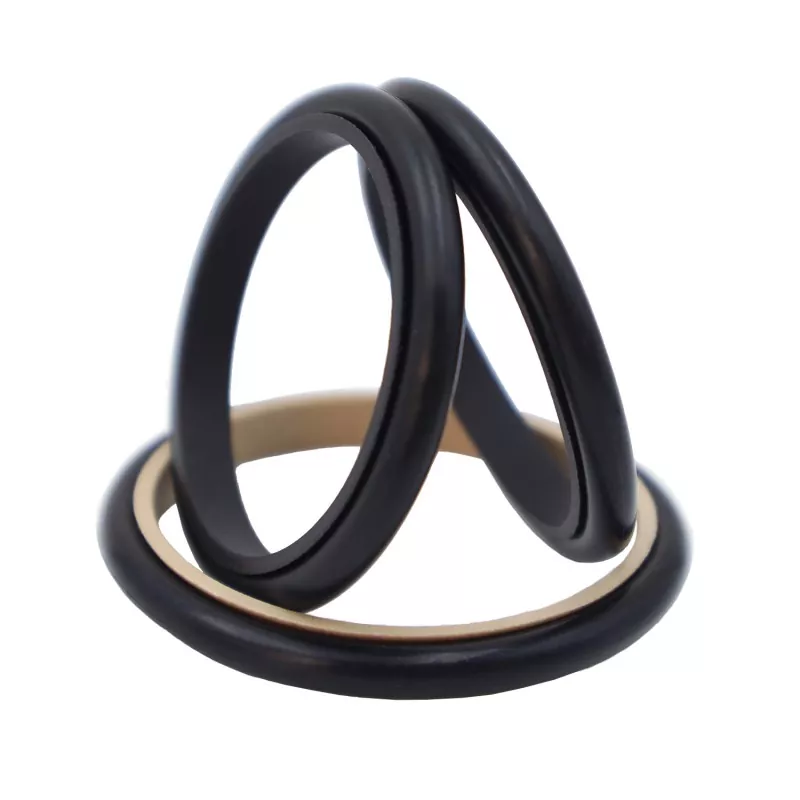

Το Cap Combination Seal αποτελείται από έναν στεγανοποιητικό δακτύλιο σε σχήμα καπακιού από PTFE και έναν δακτύλιο Ο από καουτσούκ, σχεδιασμένο για αμφίδρομη στεγανοποίηση πίεσης σε υδραυλικές και πνευματικές παλινδρομικές εφαρμογές. Ο δακτύλιος O παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του στεγανοποιητικού δακτυλίου. ο στεγανοποιητικός δακτύλιος διαθέτει σχέδιο με λεπτό χείλος που προσφέρει εξαιρετικές δυνατότητες αντιστάθμισης παρακολούθησης, με αποτέλεσμα ανώτερη απόδοση στεγανοποίησης. Είναι συμβατό με τυπικές αυλακώσεις δακτυλίου Ο GB1235. Για διαμέτρους ράβδων μικρότερες από 30 mm, θα πρέπει να χρησιμοποιείται σχέδιο αυλάκωσης τύπου σπαστού (ανοιχτού).
Αυτή η τσιμούχα είναι κατάλληλη τόσο για υδραυλικές όσο και για πνευματικές συνθήκες λειτουργίας και υποστηρίζει αμφίδρομη στεγανοποίηση πίεσης. Προσφέρει πλεονεκτήματα όπως χαμηλή τριβή, ελάχιστη αντοχή σε θραύση, ομαλή λειτουργία χωρίς ολίσθηση, καταλληλότητα για λίπανση χωρίς λάδι και μεγάλη διάρκεια ζωής. Απαιτεί ελάχιστο χώρο εγκατάστασης και επιτρέπει την εύκολη αποσυναρμολόγηση και συντήρηση.
Σημείωση επιλογής: Για εφαρμογές με διάμετρο ράβδου 30 mm ή μικρότερη, συνιστάται η χρήση αυλακιού τύπου σπαστού (ανοιχτού) για εγκατάσταση.
1. Κατάλληλο τόσο για υδραυλικές όσο και για πνευματικές εφαρμογές. υποστηρίζει αμφίδρομη σφράγιση πίεσης.
2. Χαμηλή τριβή, ελάχιστη αντίσταση θραύσης και ομαλή κίνηση. ίση δυναμική και στατική τριβή. χωρίς μπαστούνια.
3. Μεγάλη διάρκεια ζωής. κατάλληλο για εφαρμογές λίπανσης χωρίς λάδι.
4. Συμπαγής σχεδιασμός. εύκολη εγκατάσταση και συντήρηση.
Οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα.
|
Πίεση (MPa) |
Θερμοκρασία (°C) |
Ταχύτητα (m/s) |
Μέσα ενημέρωσης |
|
≤20 |
-35 έως +100 (με NBR O-ring) |
≤6 |
Υδραυλικό λάδι ορυκτών, πυρίμαχα υγρά (HFA/HFB), αέρια κ.λπ. |
|
-20 έως +180 (με O-ring FKM) |
1. Τα υλικά για το συνοδευτικό O-ring περιλαμβάνουν: R01 Nitrile Rubber (NBR), R02 Fluororrubber (FKM) κ.λπ.
2. Υλικό στεγανοποιητικού δακτυλίου: Τυπικό υλικό PTFE3. Τα εναλλακτικά υλικά περιλαμβάνουν PTFE1, PTFE2 και PTFE4.
Μοντέλο παραγγελίας: RC13—80-PTFE3—R01 ή SPNC-80-PTFE3—R01
RC13/SPNC - Model 80 - Shaft Diameter dPTFE3 - PTFE Material Code R01 - O-ring Material Code

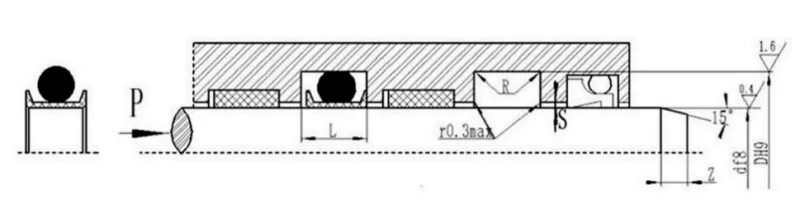

Τα προϊόντα μπορούν να κατασκευαστούν σε οποιοδήποτε μέγεθος που αναφέρεται στον πίνακα προδιαγραφών.
|
Εύρος διαμέτρου άξονα d f8 |
Διάμετρος αυλάκωσης D H9 |
Πλάτος αυλάκωσης L+0,2 |
Γωνιακή ακτίνα Rmax |
Ακτινικό διάκενο Smax |
Λοξότμηση Zmin |
Διάμετρος σύρματος δακτυλίου Ο d0 |
|
|
Για υδραυλικές εφαρμογές |
Για πνευματικές και υδραυλικές εφαρμογές χαμηλής τριβής |
||||||
|
3~10 |
d+3 |
d+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10,6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15,6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
