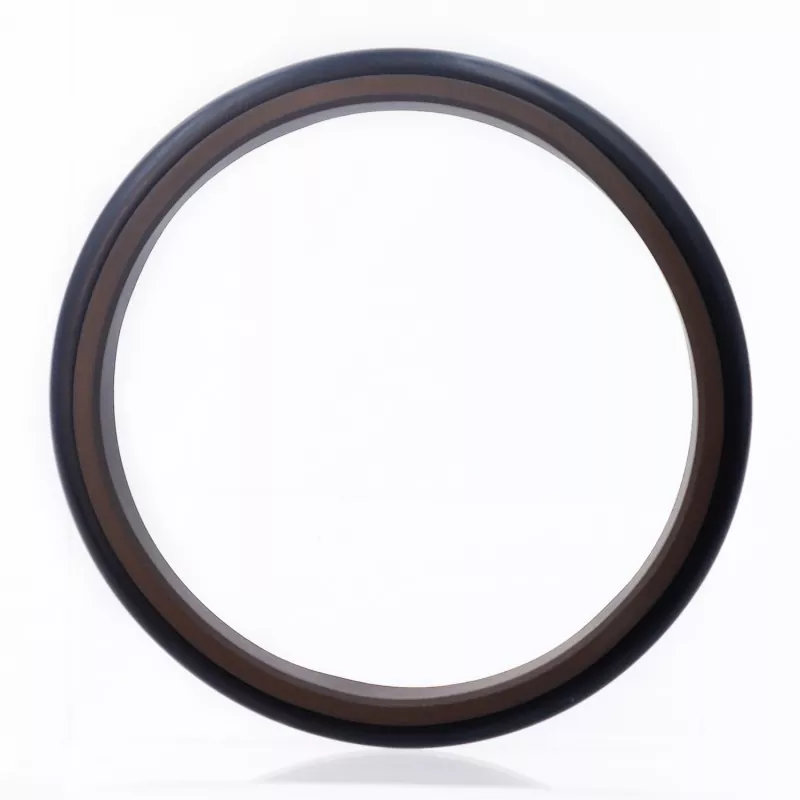

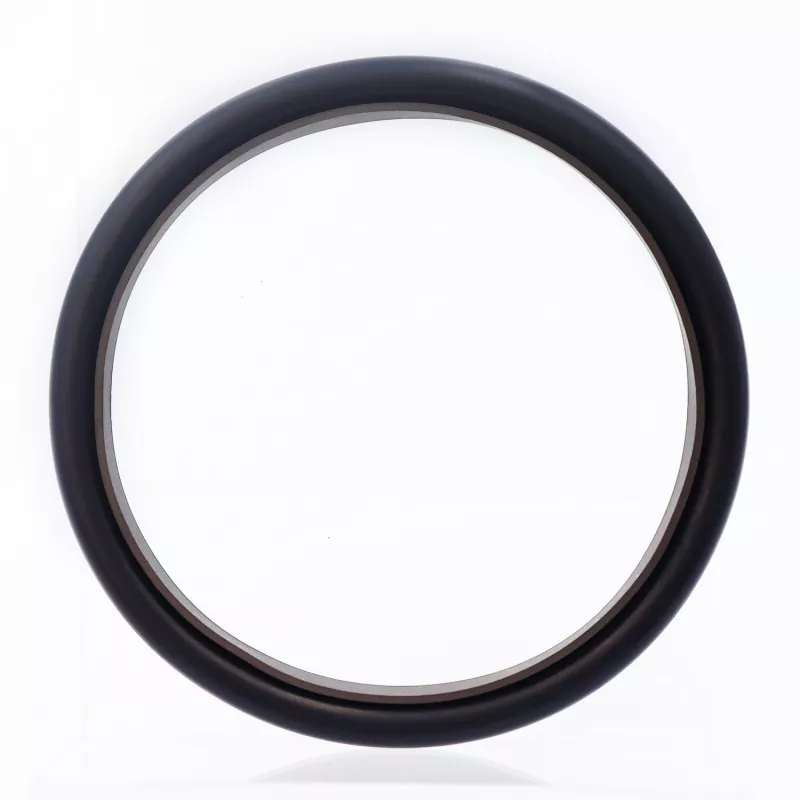

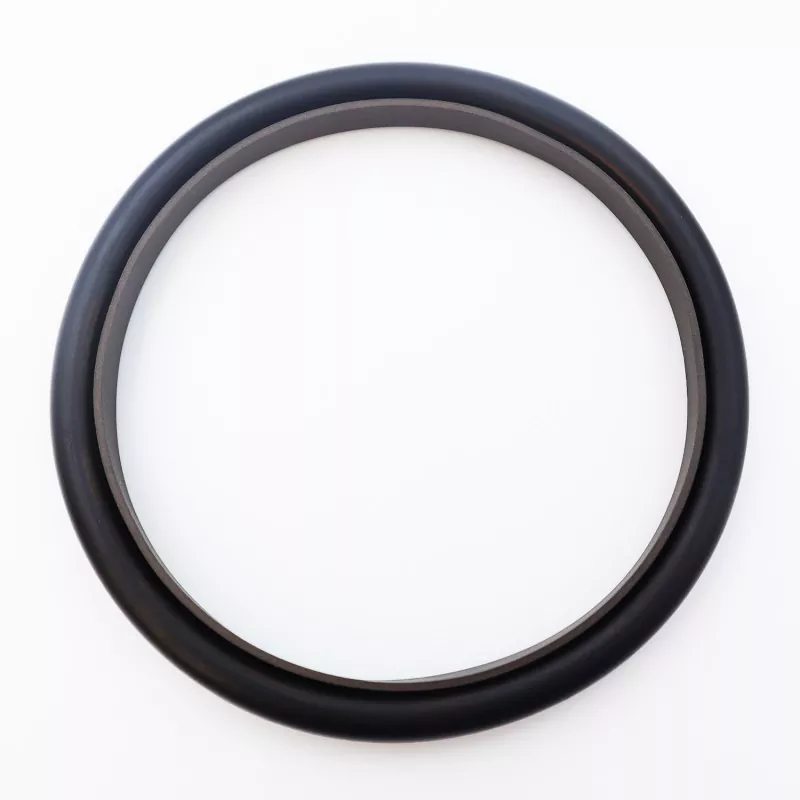

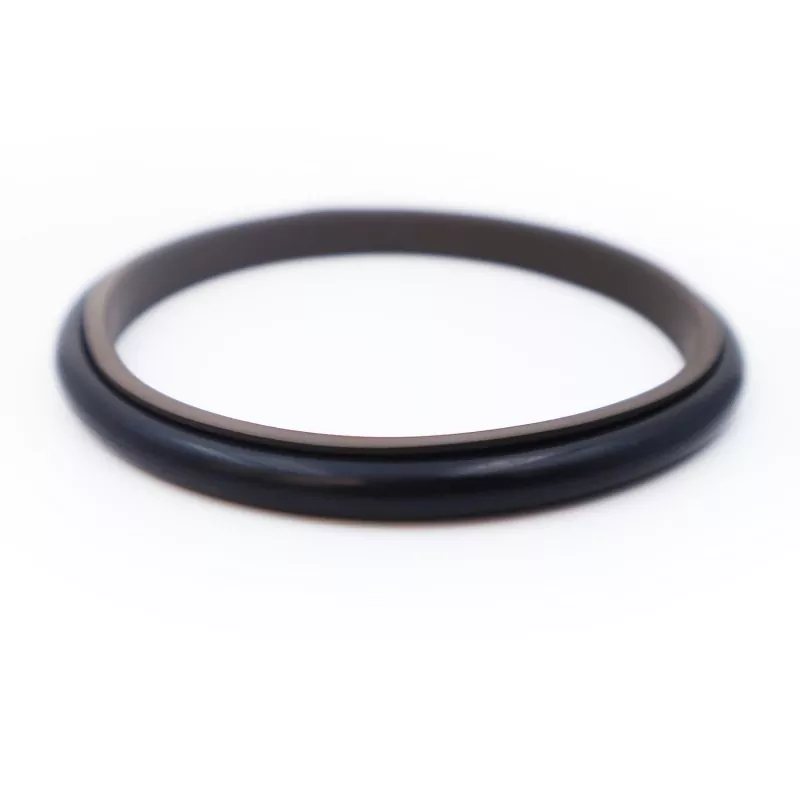

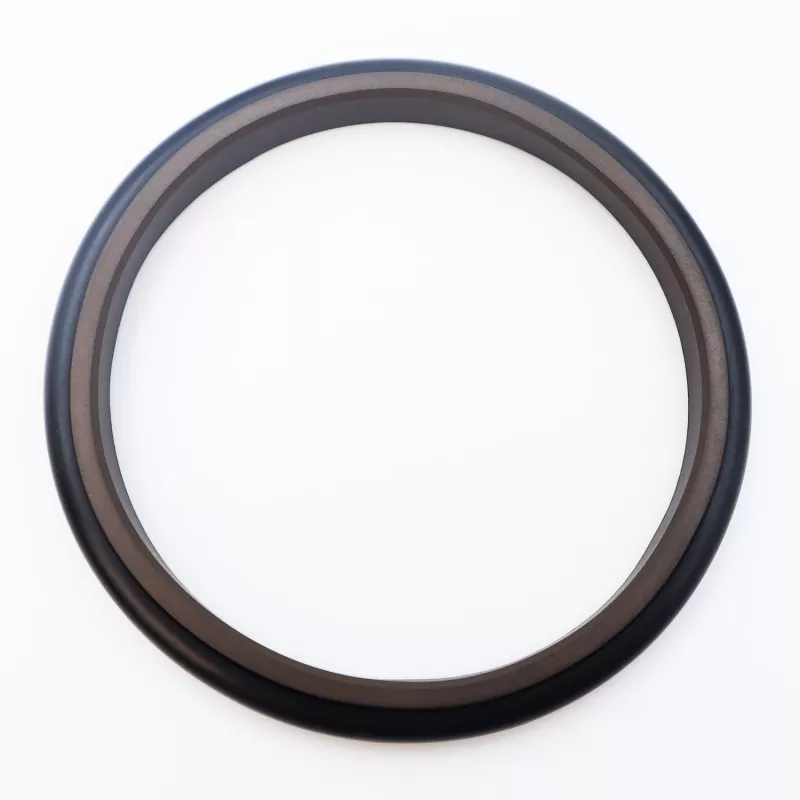

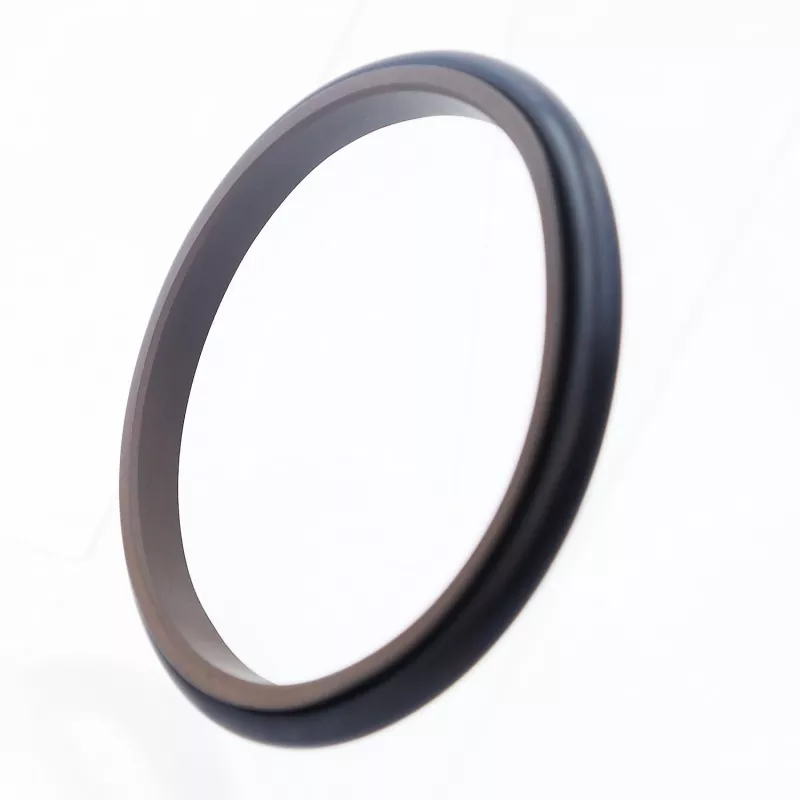

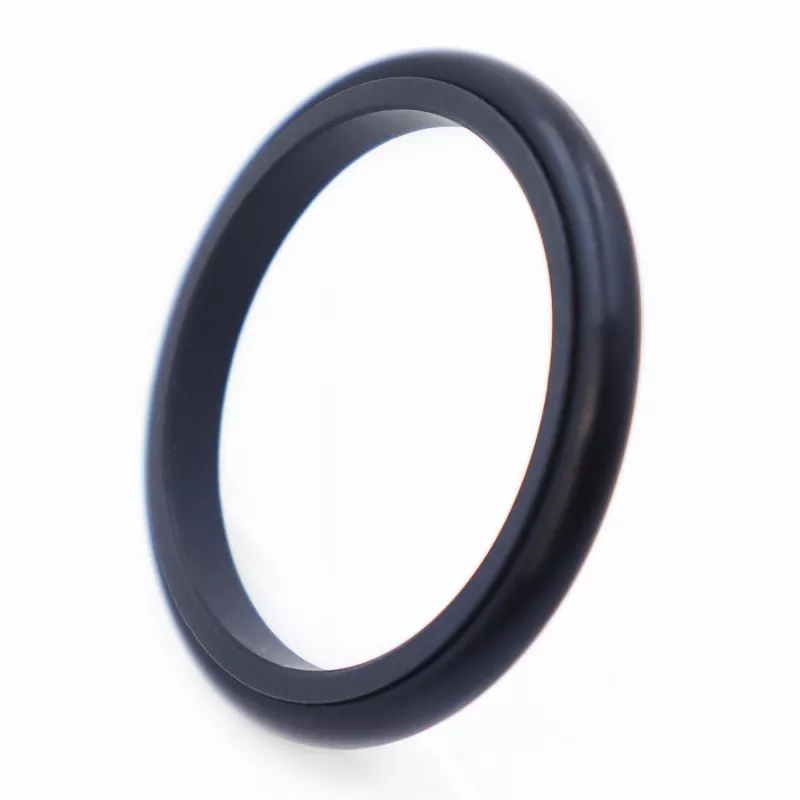

Το Triangle Combination Seal αποτελείται από έναν τριγωνικό δακτύλιο στεγανοποίησης από PTFE και έναν ελαστικό δακτύλιο Ο. Είναι σχεδιασμένο για σφράγιση πίεσης μονής δράσης σε υδραυλικές και πνευματικές παλινδρομικές εφαρμογές. Ο δακτύλιος O παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου στεγανοποίησης. Χάρη στη σχεδίαση με λεπτό χείλος του δακτυλίου στεγανοποίησης, προσφέρει εξαιρετική αντιστάθμιση παρακολούθησης και απόδοση στεγανοποίησης. Για διαμέτρους ράβδων μικρότερες από 30 mm, θα πρέπει να χρησιμοποιείται σχέδιο αυλάκωσης διαχωρισμένου (ανοιχτού τύπου).
1. Κατάλληλο τόσο για υδραυλικές όσο και για πνευματικές εφαρμογές.
2. Χαμηλή τριβή, χαμηλή αντίσταση θραύσης, ομαλή κίνηση, ίση δυναμική και στατική τριβή και χωρίς ολίσθηση.
3. Μεγάλη διάρκεια ζωής. κατάλληλο για εφαρμογές λίπανσης χωρίς λάδι.
4. Συμπαγής σχεδιασμός. εύκολη εγκατάσταση και συντήρηση.
Οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα.
|
Πίεση (MPa) |
Θερμοκρασία (°C) |
Ταχύτητα m/s |
Μέσα ενημέρωσης |
|
≤20 |
-35 έως +100 (με NBR O-ring) |
≤6 |
Υδραυλικά λάδια ορυκτών, πυρίμαχα υγρά (HFA/HFB), αέρια κ.λπ. |
|
-20 έως +180 (με O-ring FKM) |
1. Τα συμβατά υλικά O-ring περιλαμβάνουν: R01 Nitrile Rubber (NBR), R02 Fluororrubber (FKM) κ.λπ.
2. Υλικό στεγανοποιητικού δακτυλίου: Τυπικό υλικό PTFE3. Τα εναλλακτικά υλικά περιλαμβάνουν PTFE1, PTFE2 και PTFE4.
Μοντέλο παραγγελίας: RC14—80—PTFE3—R01
RC14 – Μοντέλο 80 – Διάμετρος άξονα d – PTFE (Κωδικός υλικού R01) – Κωδικός υλικού δακτυλίου Ο
Τα προϊόντα μπορούν να κατασκευαστούν σε οποιοδήποτε μέγεθος που αναφέρεται στον πίνακα προδιαγραφών.
|

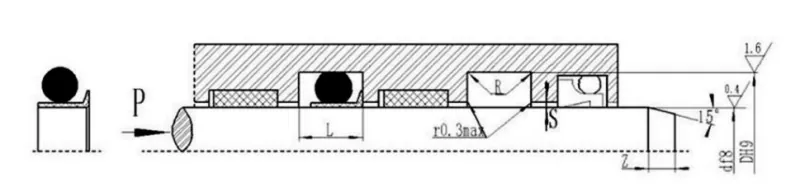

Εύρος διαμέτρου άξονα d f8 |
Διάμετρος αυλάκωσης Δ Η9 |
Πλάτος αυλάκωσης L+0,2 |
Γωνιακή ακτίνα Rmax |
Ακτινικό διάκενο S |
Λοξότμηση Z |
Διάμετρος σύρματος δακτυλίου Ο κάνω |
|
8~17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Σημείωμα: Για διαμέτρους άξονα ≤30 mm, συνιστάται η χρήση ανοιχτών αυλακώσεων.
