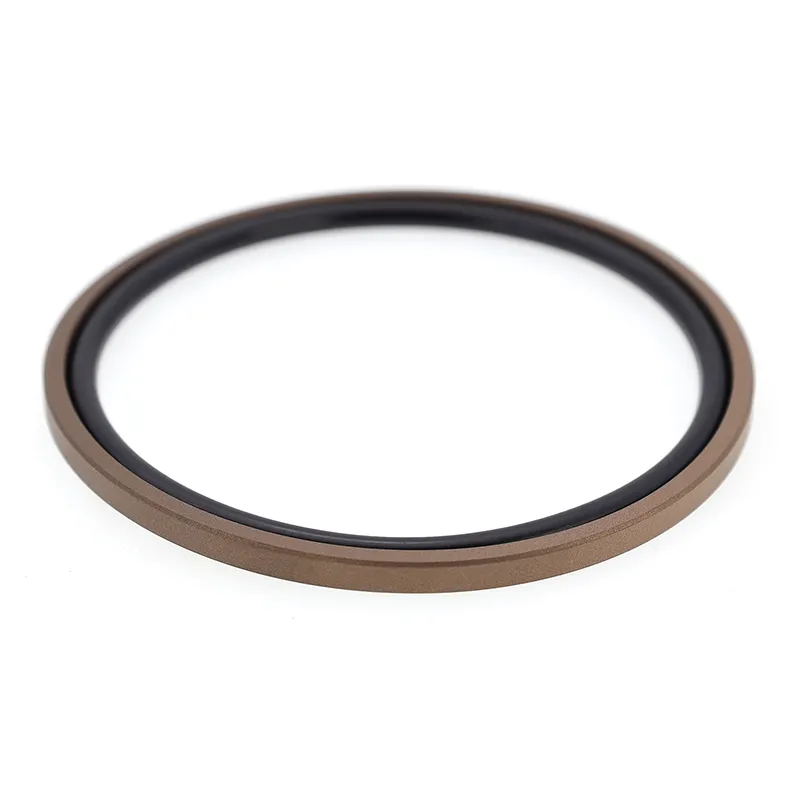

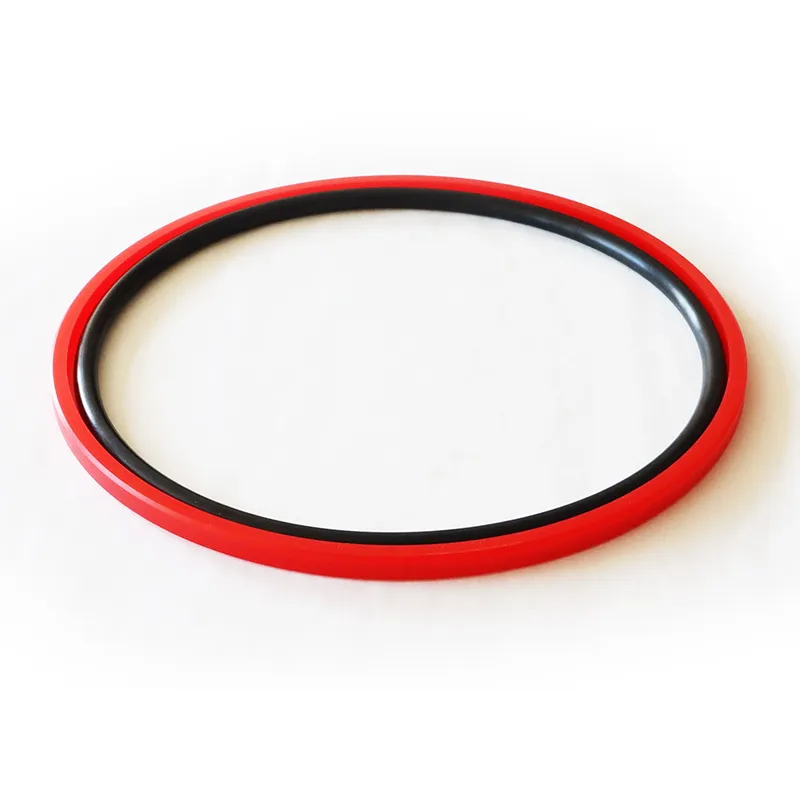

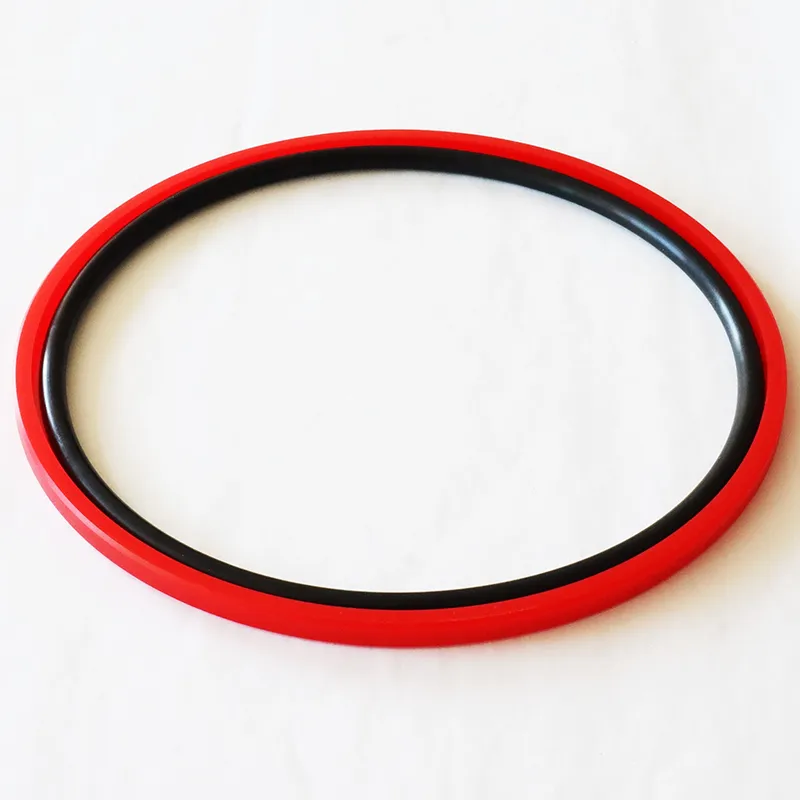

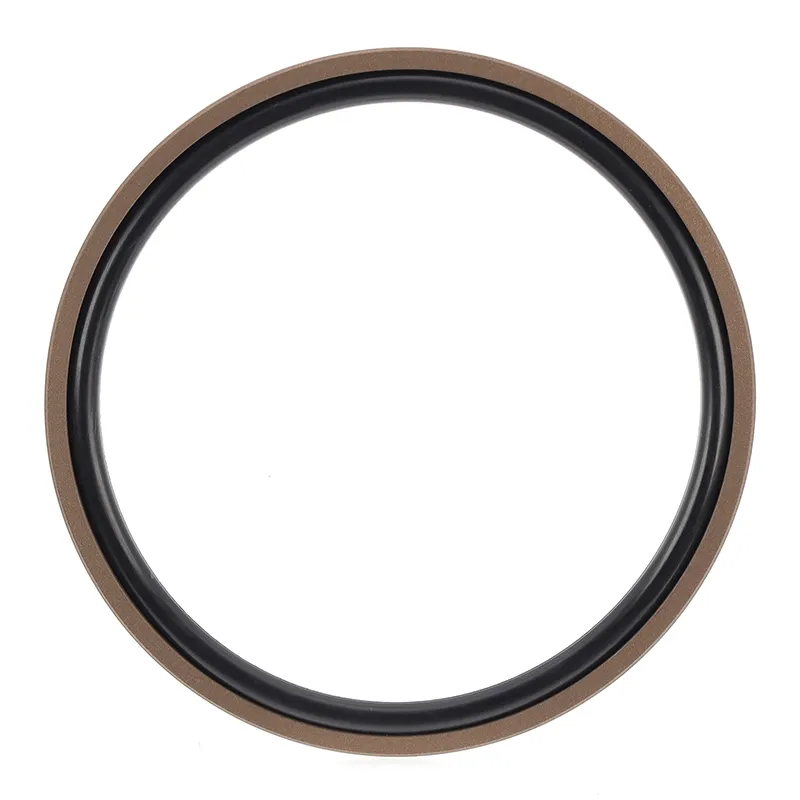

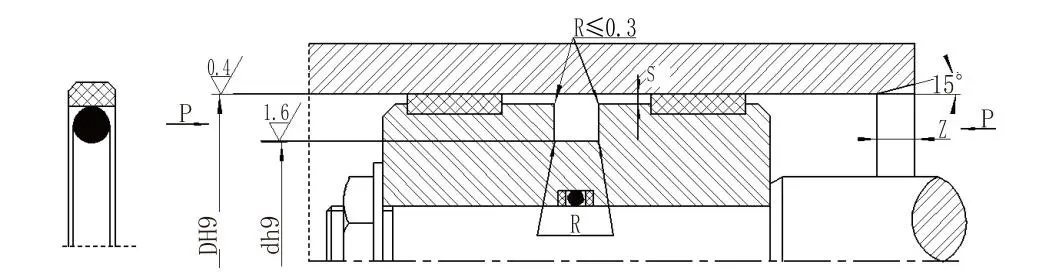

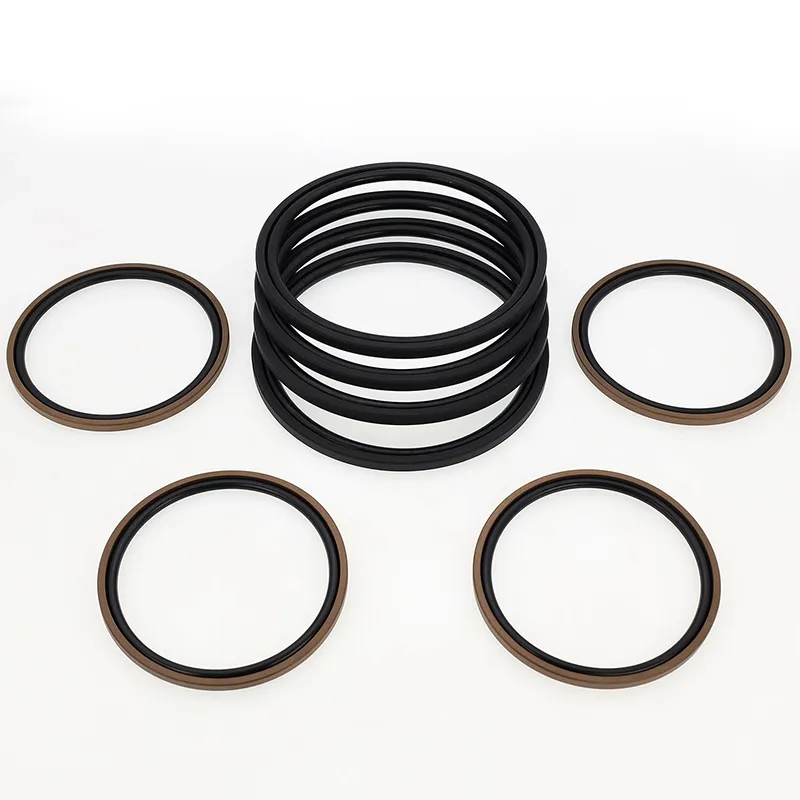

Η τετράγωνη στεγανοποίηση συνδυασμού (Glyd Ring Seal) για έμβολα (διάτρηση) αποτελείται από έναν ορθογώνιο δακτύλιο στεγανοποίησης γεμάτο με PTFE και έναν δακτύλιο Ο. Είναι κατάλληλο για αμφίδρομη στεγανοποίηση πίεσης σε παλινδρομική υδραυλική κίνηση. Ο δακτύλιος O παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου στεγανοποίησης. Γενικά χρησιμοποιείται σε συνδυασμό με δακτύλιο οδηγό. Για διαμέτρους κυλίνδρων μικρότερες από 30 mm, θα πρέπει να χρησιμοποιείται σχισμένος (ανοιχτός) σχεδιασμός αυλάκωσης.
1. Χαμηλή τριβή, χαμηλή αντίσταση εκκίνησης, ομαλή κίνηση, ίση δυναμική και στατική τριβή και χωρίς ερπυσμό.
2. Σταθερότητα υψηλής πίεσης υπό πίεση και σκληρές συνθήκες.
3. Μεγάλη διάρκεια ζωής, κατάλληλο για λίπανση χωρίς λάδι.
4. Κατάλληλο για σφράγιση μέσων χαμηλού ιξώδους όπως το νερό.
|
Πίεση Mpa |
Θερμοκρασία ℃ |
Ταχύτητα m/s |
Μέσον |
|
≤60 |
-35~+100 (Ο-ring NBR) |
≤6 |
Υδραυλικό λάδι ορυκτού, ρευστό επιβραδυντικό φλόγας (HFA/HFB), νερό κ.λπ. |
|
-20~+200 (O-ring FKM) |
1. Διαθέσιμα υλικά O-ring: R01 Nitrile-butadiene rubber (NBR), R02 Fluororubber (FKM), κ.λπ.
2. Υλικό στεγανοποιητικού δακτυλίου: Τυπικό υλικό: PTFE3. άλλα διαθέσιμα υλικά περιλαμβάνουν PTFE2, PTFE4 και PU.
Μοντέλο παραγγελίας: RC61-40x29x4.2-PTFE3-R01; Μοντέλο παραγγελίας: RC61-B-40x29x4.2-PTFE3-R02
RC61 - Δαχτυλίδι Glyd; RC61-B - Σφραγίδα οπής. DxdxL - Κωδικός υλικού
