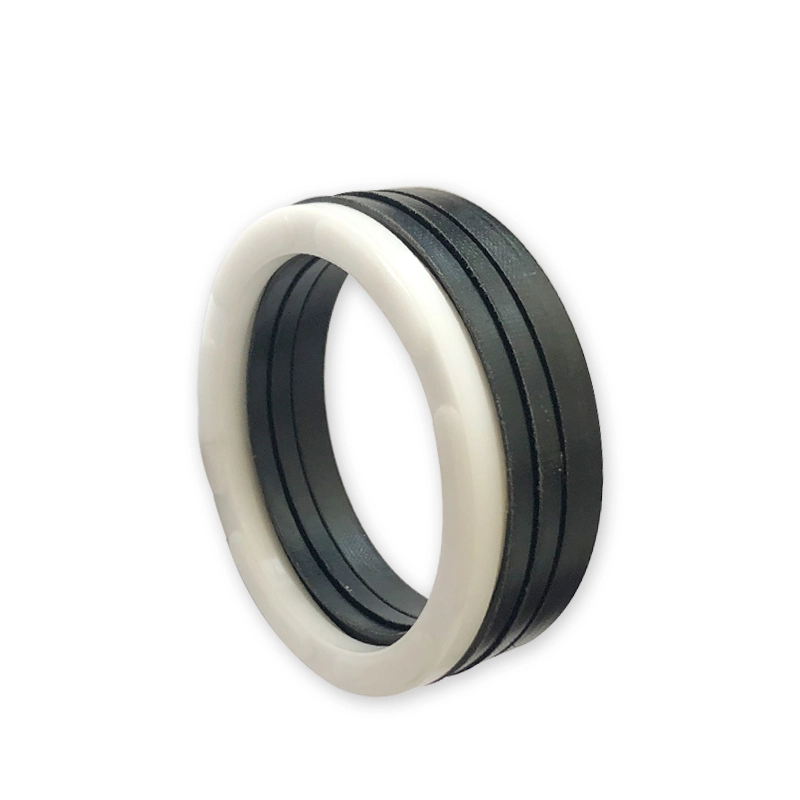

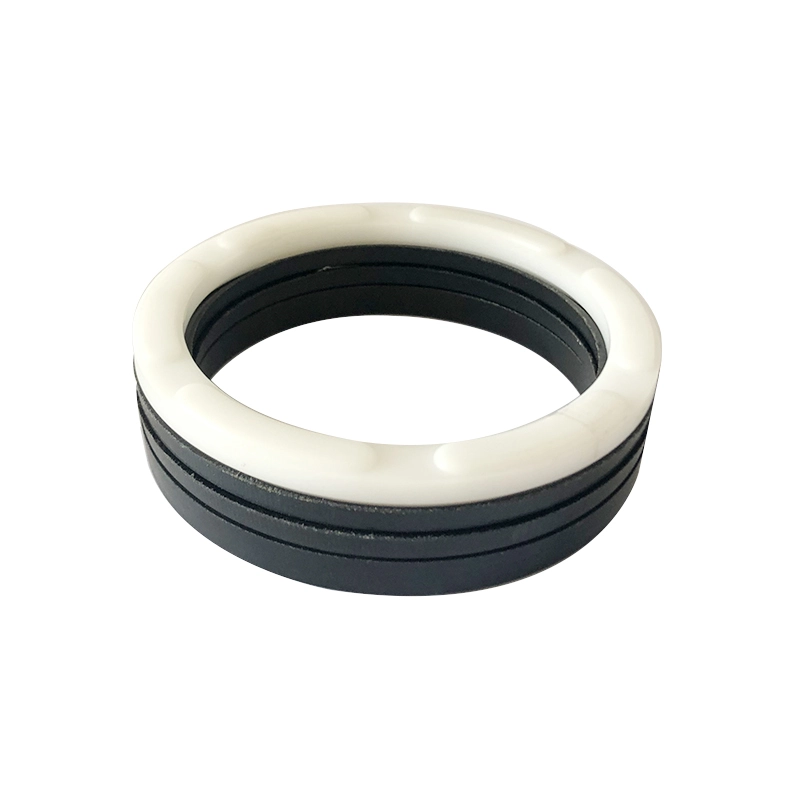

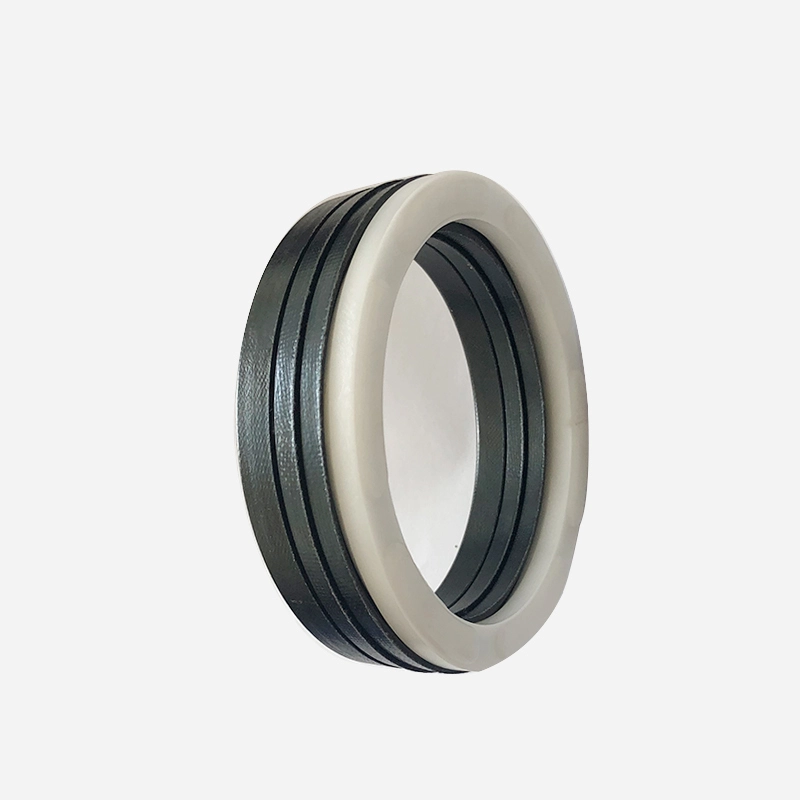

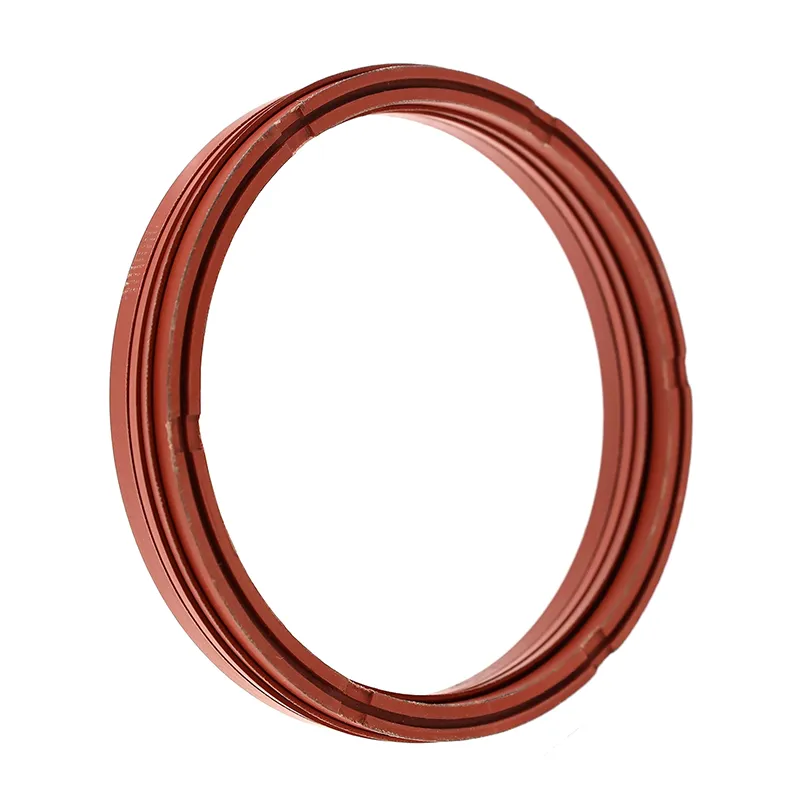

Το Heavy-Duty V-Set Seal αποτελείται από ένα σετ στεγανοποιητικών δακτυλίων σχήματος V, έναν δακτύλιο συμπίεσης και έναν δακτύλιο στήριξης. Είναι κατάλληλο για σφράγιση μονής κατεύθυνσης πίεσης σε παλινδρομικές υδραυλικές εφαρμογές. Κατά την εγκατάσταση πρέπει να εφαρμόζεται γράσο συμβατό με το στεγανοποιητικό υλικό. Δεν μπορεί να εγκατασταθεί σε ενσωματωμένα (κλειστά) περιβλήματα. Είναι σχεδιασμένο για στεγανοποίηση εμβόλου σε εφαρμογές μεσαίου και μεγάλου φορτίου.
1. Διατίθεται μεγάλη γκάμα υλικών, επιτρέποντας τη βέλτιστη προσαρμογή για να ταιριάζει σε διάφορες εφαρμογές.
2. Κατάλληλο για χρήση σε σκληρές συνθήκες λειτουργίας, προσαρμόζοντας σχεδόν όλα τα μέσα και τις απαιτητικές συνθήκες.
3. Μεγάλη διάρκεια ζωής, κατάλληλη για λίπανση χωρίς λάδι (με κατάλληλη επιλογή υλικού).
4. Ρυθμιζόμενη απόδοση σφράγισης: η αξονική διάσταση μπορεί να ρυθμιστεί προσθέτοντας ή αφαιρώντας δακτυλίους V.
5. Αποτελεσματικό ακόμη και με κακή ποιότητα επιφάνειας στεγανοποίησης.
|
Πίεση Mpa |
Θερμοκρασία ℃ |
Ταχύτητα m/s |
Μέσον |
|||
|
≤60 |
-30~+100 (καουτσούκ νιτριλίου ή υφασμάτινο καουτσούκ νιτριλίου) |
-20~+200 (φθοριούχο ύφασμα ή φθοριοκαουτσούκ) |
-100~+260 (PTFE) |
≤0,5 (καουτσούκ ή υφασμάτινο ενισχυμένο καουτσούκ) |
≤15 (PTFE) |
Σχεδόν όλα τα μέσα (επιλέξτε τον σωστό συνδυασμό υλικών) |
1. Υλικά δακτυλίου πίεσης: PTFE, ύφασμα νιτριλίου, ύφασμα από φθοριούχο καουτσούκ, νάιλον, πολυοξυμεθυλένιο
2. Υλικά V-Ring: PTFE, Nitrile Rubber, Nitrile Fabric, Fluororrubber, Fluororubber Fabric
3. Υλικά δαχτυλιδιών υποστήριξης: Ύφασμα νιτριλίου, ύφασμα από φθοριούχο καουτσούκ, νάιλον, πολυοξυμεθυλένιο, PTFE
|
μοντέλο |
Υλικά |
Εφαρμοστέο εύρος |
Σφράγιση |
|
RCEK-A |
V-ring: ύφασμα NBR, δακτύλιος πίεσης, δακτύλιος στήριξης: ύφασμα NBR/PA/POM/PTFE |
Κανονική θερμοκρασία, υψηλή πίεση |
Καλός |
|
RCEK-B |
V-ring: ύφασμα FKM, δακτύλιος πίεσης, δακτύλιος στήριξης: ύφασμα FKM/PTFE |
Υψηλή θερμοκρασία, υψηλή πίεση |
Καλός |
|
RCEK-C |
V-ring: NBR, δακτύλιος πίεσης, δακτύλιος στήριξης: NBR πανί/PA/POM/PTFE |
Κανονική θερμοκρασία, μέση και χαμηλή πίεση |
Εξοχος |
|
RCEK-D |
Δακτύλιος V: FKM, δακτύλιος πίεσης, δακτύλιος στήριξης: Ύφασμα FKM/PTFE |
Υψηλή θερμοκρασία, μέση και χαμηλή πίεση |
Εξοχος |
|
RCEK-E |
V-ring: συνδυασμός υφάσματος NBR και NBR, δακτύλιος πίεσης, δακτύλιος στήριξης: ύφασμα NBR/PA/POM/PTFE |
Κανονική θερμοκρασία, μέση και υψηλή πίεση |
Εξοχος |
|
RCEK-F |
V-ring: FKM και συνδυασμός υφάσματος FKM, δακτύλιος πίεσης, δακτύλιος στήριξης: ύφασμα FKM/PTFE |
Υψηλή θερμοκρασία, μέση και υψηλή πίεση |
Εξοχος |
|
RCEK-G |
V-ring, δακτύλιος πίεσης, δακτύλιος στήριξης: PTFE1/PTFE2/PTFE3/PTFE4 |
Διαβρωτικά μέσα υψηλής θερμοκρασίας και υψηλής πίεσης |
Εκθεση |
|
RCEK-H |
V-ring: PU, δακτύλιος πίεσης, δακτύλιος στήριξης: PU/PA/POM/PTFE |
Κανονική θερμοκρασία, μέση και υψηλή πίεση |
Εξοχος |
|

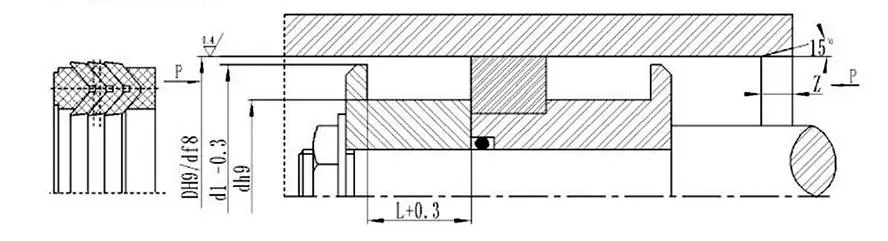

Παραγγελία μοντέλου RCEK-A-120×95x25.3 Διάμετρος κυλίνδρου μοντέλου x διάμετρος κάτω αυλάκωσης x πλάτος αυλάκωσης |
|||
