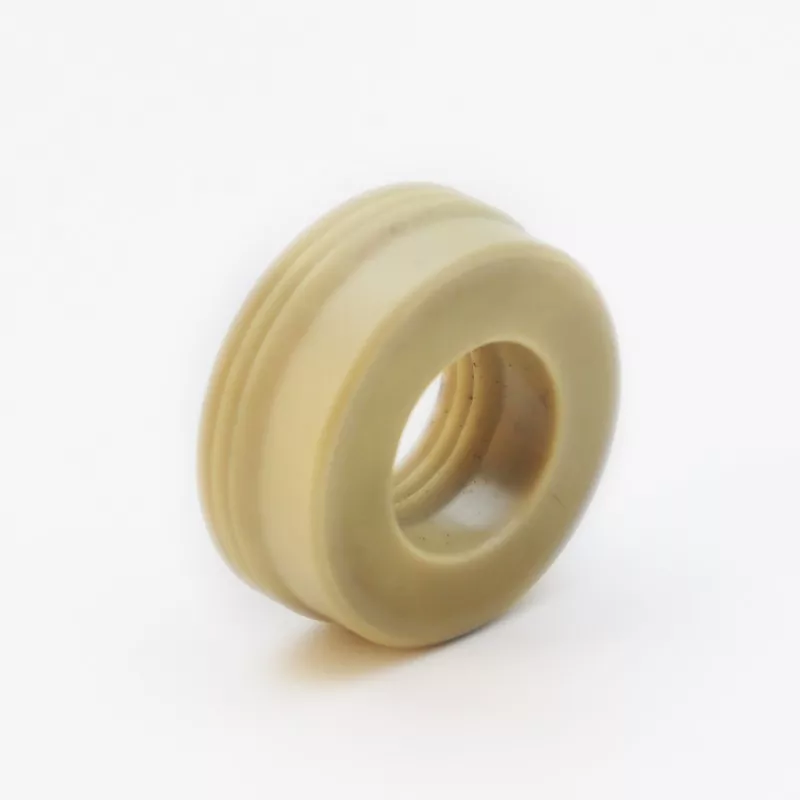

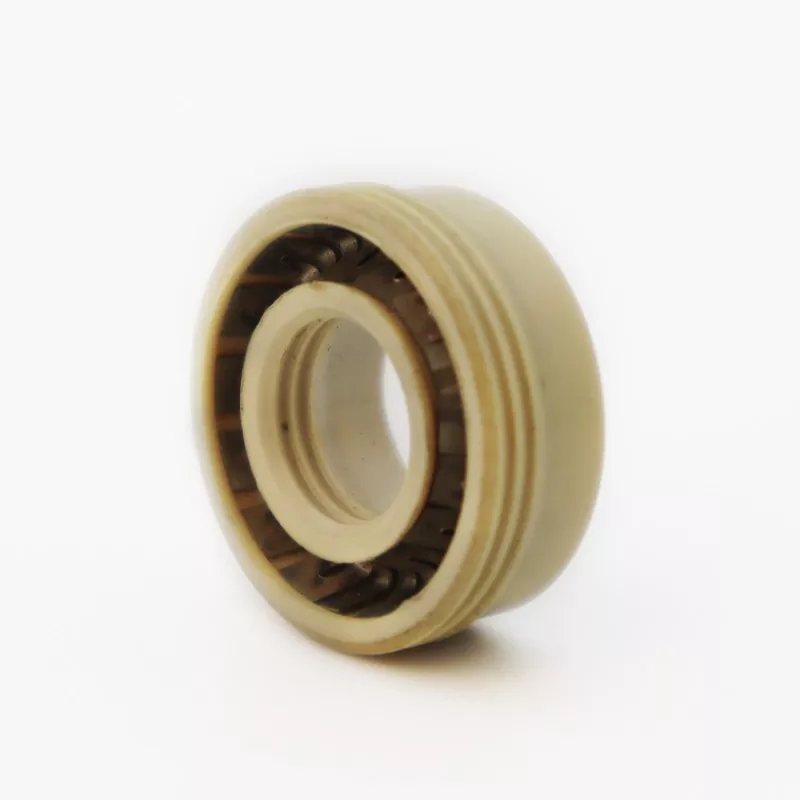

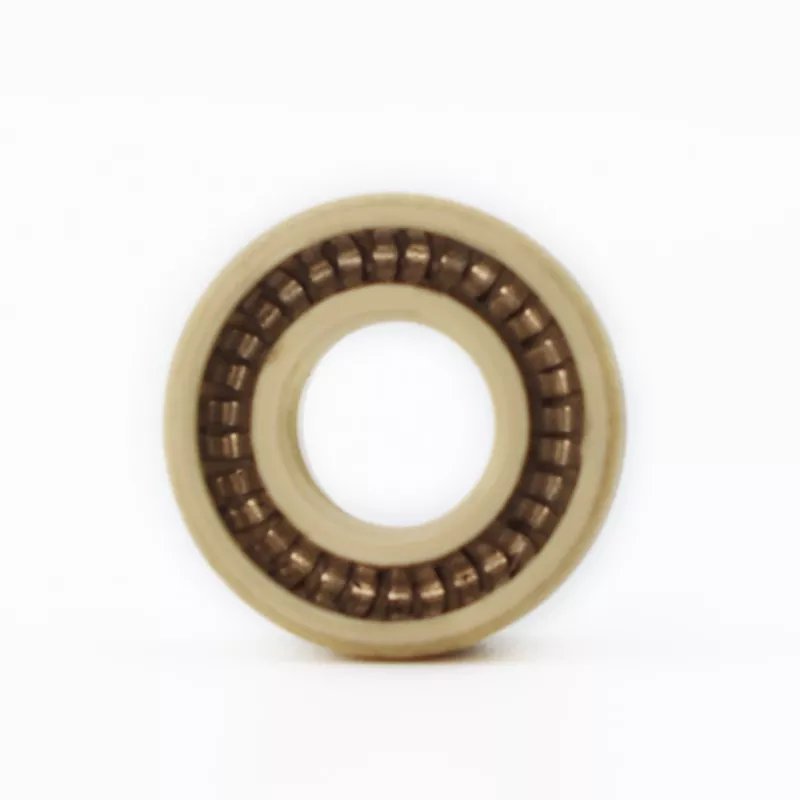

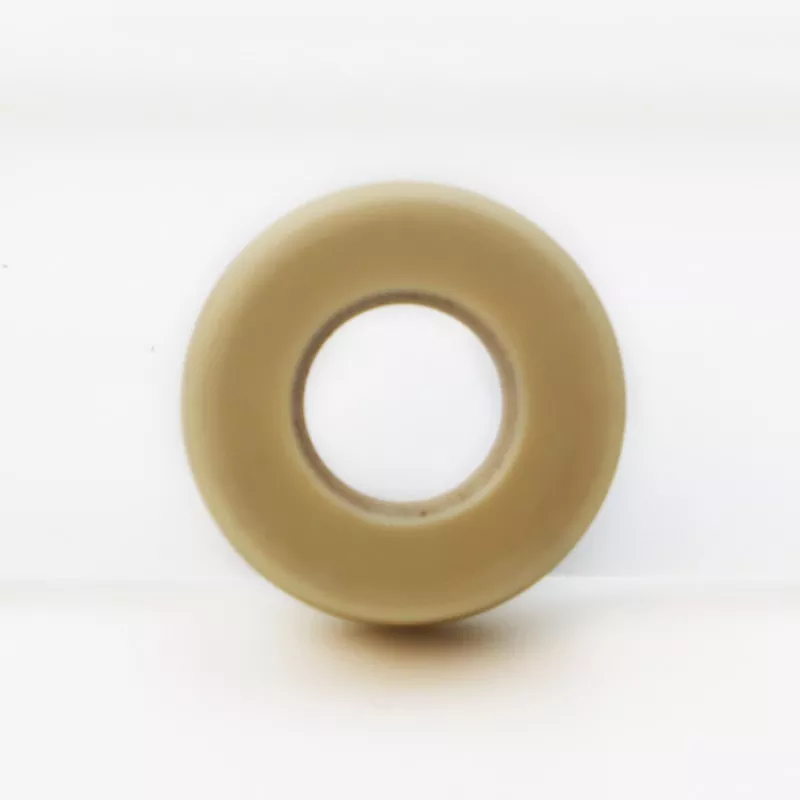

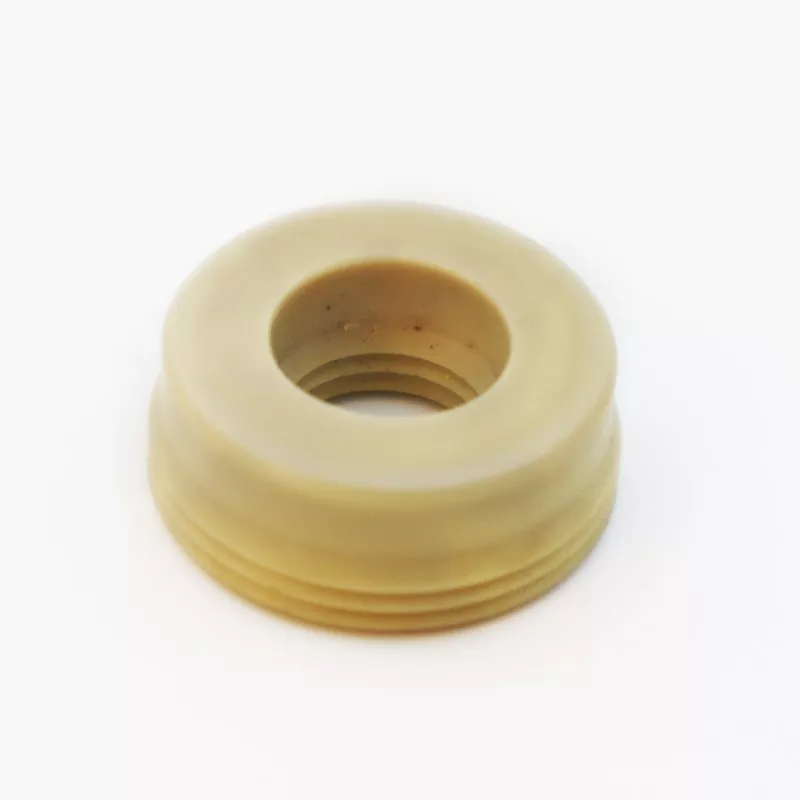

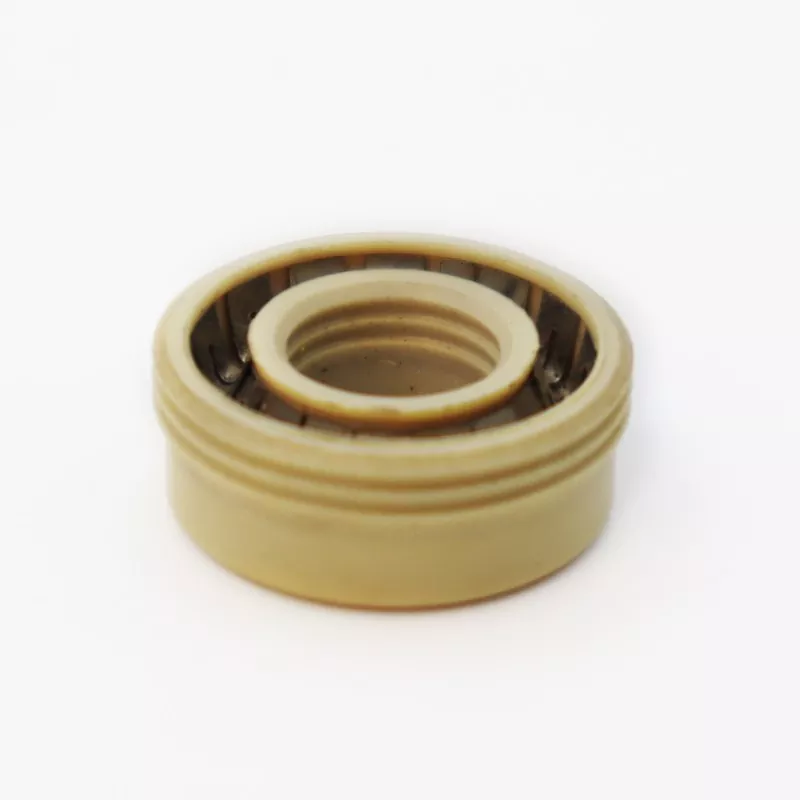

Η τσιμούχα Ruichen FS-C Multi-Lip Spring-Energized Seal διαθέτει μοναδικό σχεδιασμό με οδοντωτό χείλος που βελτιώνει σημαντικά την απόδοση στεγανοποίησης. Το μοντέλο FS-C είναι ιδανική επιλογή για εφαρμογές που απαιτούν αυστηρό έλεγχο διαρροών.
Παρέχει σταθερή, αξιόπιστη στεγανοποίηση—εξισορρόπηση χαμηλής τριβής με μεγάλη διάρκεια ζωής—σε πιέσεις λειτουργίας έως και 40 MPa (οι πιέσεις που υπερβαίνουν αυτό το όριο απαιτούν καθορισμένη διαμόρφωση ευρείας αυλάκωσης).
Οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα.
|
Πίεση (MPa) |
Ταχύτητα (m/s) |
Θερμοκρασία °C |
Μέσα ενημέρωσης |
|
|
<40: Χρησιμοποιήστε πλάτος αυλάκωσης L >40 MPa: Χρησιμοποιήστε πλάτος αυλάκωσης L1 |
<10 |
BO/DO -35~+250 |
Αλλος -200~+250 |
Όλα τα υγρά, τα χημικά και τα αέρια |
Η δομή πολλαπλών χειλιών αυτού του μοντέλου δημιουργεί πολλαπλούς φραγμούς στεγανοποίησης, εξασφαλίζοντας εξαιρετική στεγανότητα σε αέρια και υγρά ακόμη και σε χαμηλές πιέσεις. Είναι ειδικά σχεδιασμένο για περιβάλλοντα κενού ή εφαρμογές με εξαιρετικά χαμηλές διαφοροποιήσεις πίεσης, ενώ δέχεται και πιέσεις λειτουργίας έως και 40 MPa (με την προϋπόθεση ότι χρησιμοποιείται διευρυμένη αυλάκωση).
Οι σφραγίδες Ruichen FS-C με ελατήριο παρέχουν εξαιρετική απόδοση σε εξοπλισμό κενού, όργανα ανάλυσης, συσκευές μέτρησης ακριβείας και βαλβίδες υψηλών προδιαγραφών. Τα χαρακτηριστικά χαμηλής τριβής και η ομαλή κίνησή τους τα καθιστούν ιδιαίτερα κατάλληλα για εφαρμογές ελέγχου κίνησης ακριβείας. Οι ειδικά σχεδιασμένες σφραγίδες Ruichen FS-C εξασφαλίζουν μακροπρόθεσμη αξιοπιστία σφράγισης για εξοπλισμό επιστημονικής έρευνας, ιατρικά όργανα και συστήματα βιομηχανικού ελέγχου υψηλής ακρίβειας.
Όλες οι διαστάσεις εντός των καθορισμένων ορίων είναι διαθέσιμες.
Σημείωση: Εάν οι απαιτούμενες προδιαγραφές δεν αναφέρονται σε αυτόν τον πίνακα, επικοινωνήστε μαζί μας. μπορούν να παρέχονται προϊόντα μεγέθους έως 1600 mm.
|

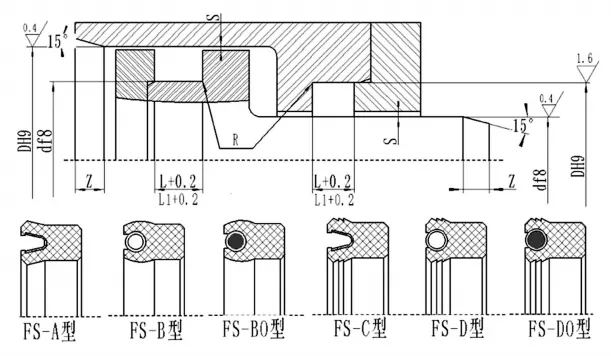

d |
D |
L+0,2 |
L1+0,2 (Ισχύει για πιέσεις >40 MPa) |
Ακτινική απόσταση Smax |
Μήκος λοξοτομής Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Σημείωση εγκατάστασης: Για εφαρμογές υψηλής πίεσης (>40 MPa), πρέπει να χρησιμοποιείται αυλάκωση του καθορισμένου πλάτους (L1) και οι ανοχές εγκατάστασης πρέπει να ελέγχονται αυστηρά.
