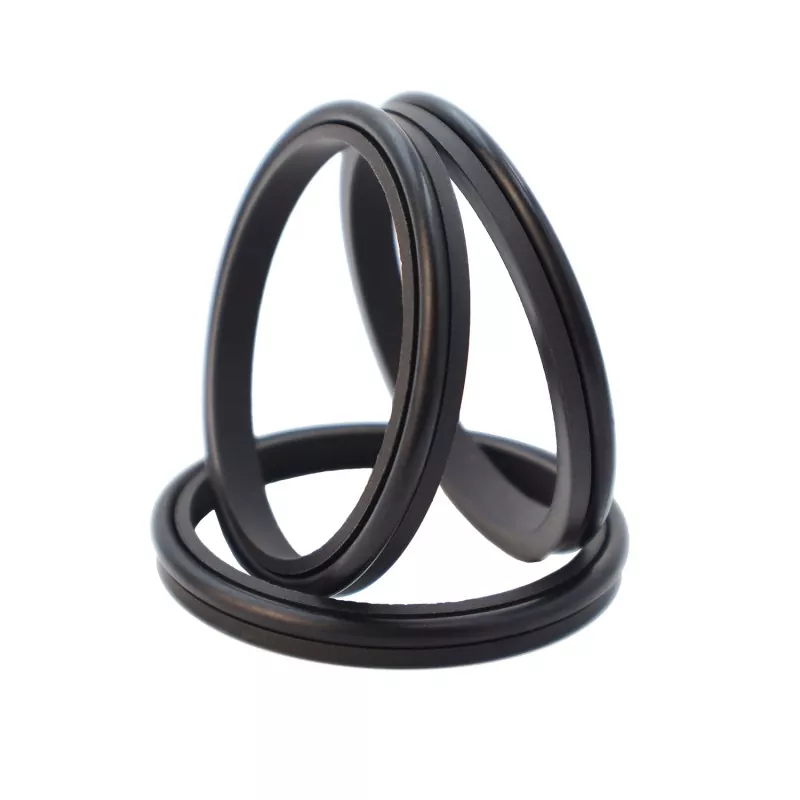

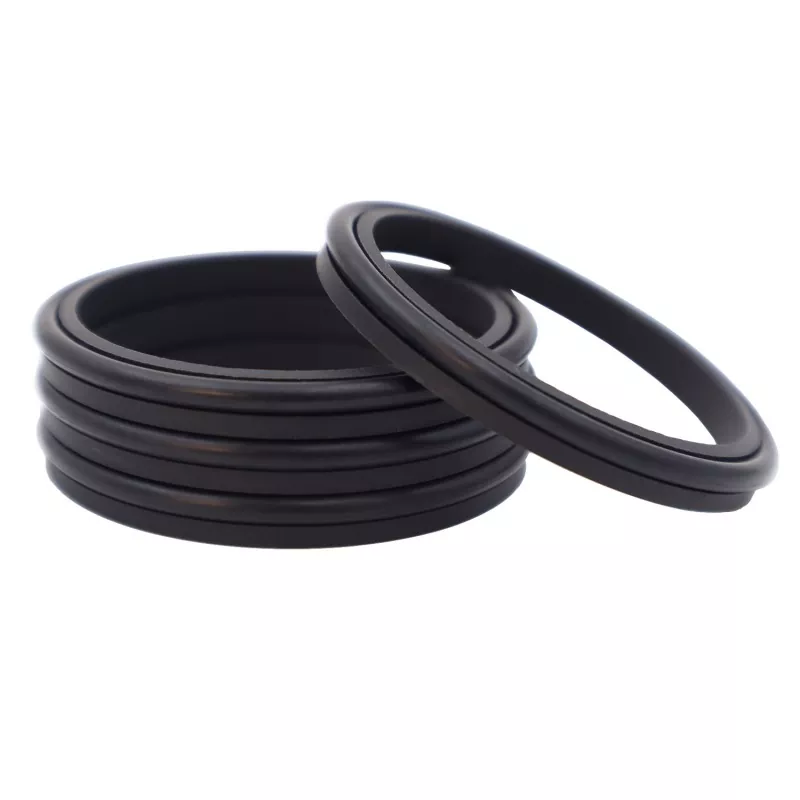

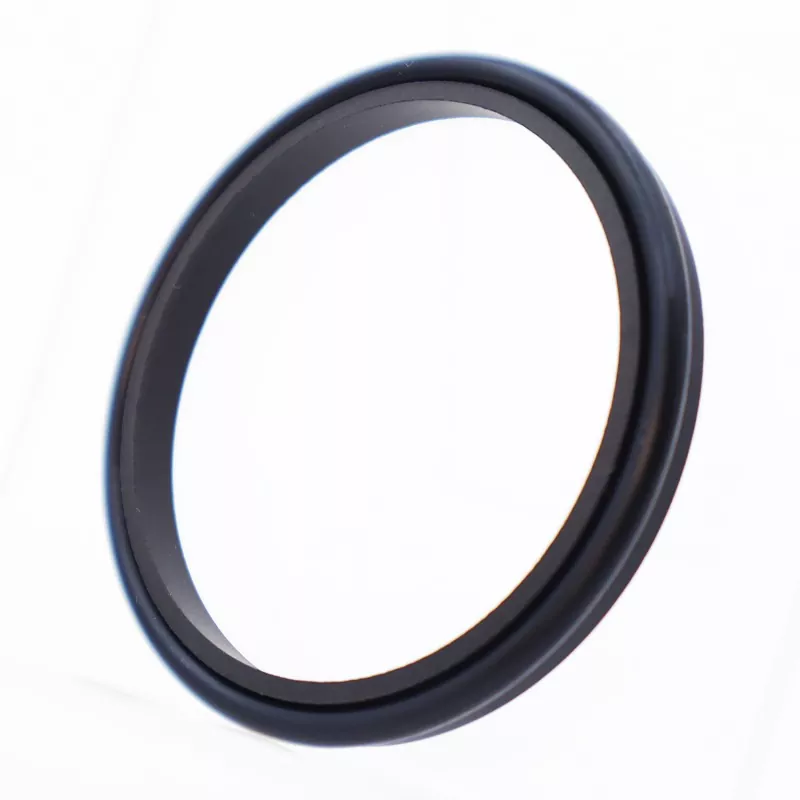

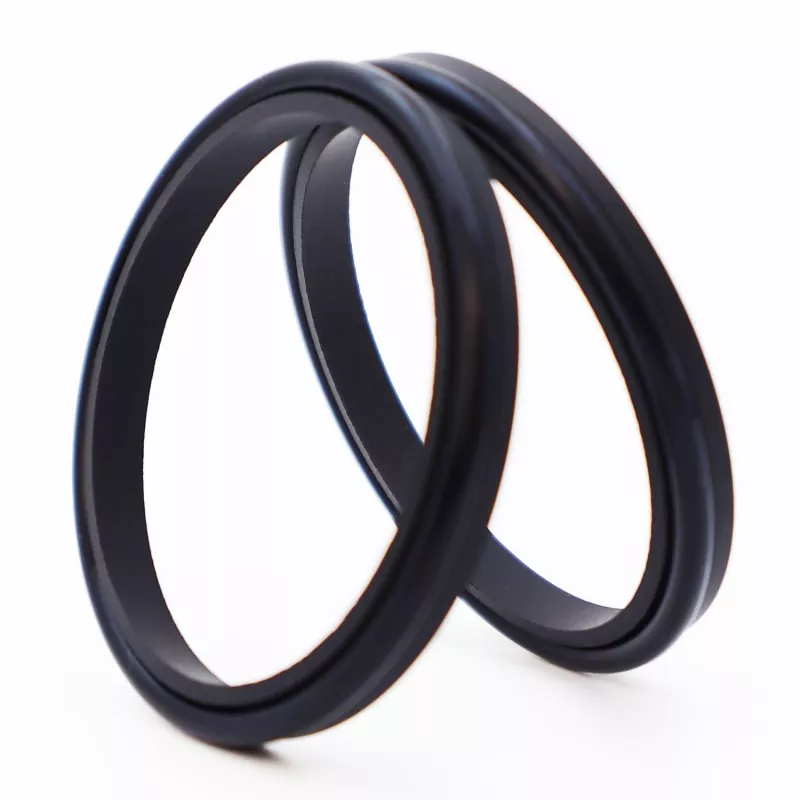

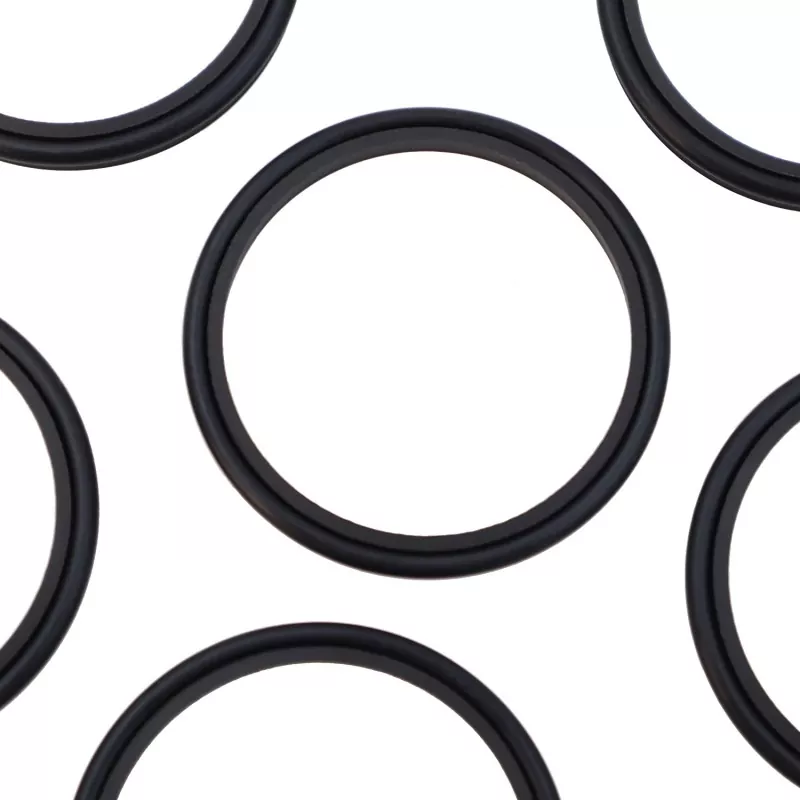

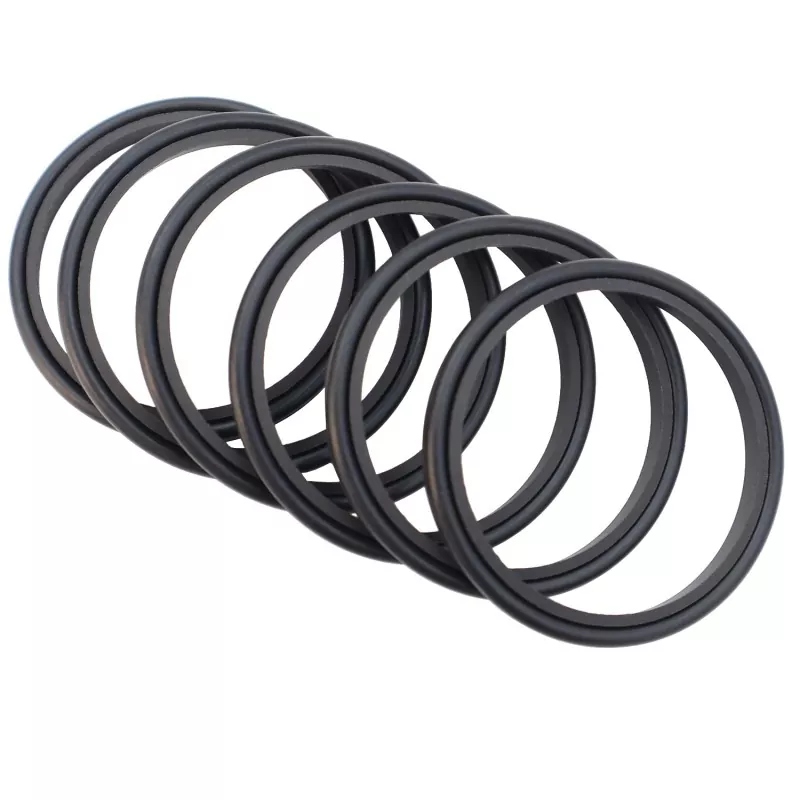

Το Single Lip Combined Wiper Seal είναι ένα στεγανοποιητικό υαλοκαθαριστήρα μονής δράσης που αποτελείται από έναν γεμάτο PTFE δακτύλιο υαλοκαθαριστήρα με ένα χείλος και έναν ελαστικό δακτύλιο O. Λειτουργεί για να ξύνει τη σκόνη και να αποτρέπει τη μόλυνση του συστήματος. Είναι κατάλληλο για εφαρμογές παλινδρομικής, ταλαντευόμενης ή ελικοειδής κίνησης.
|
Πίεση (MPa) |
Θερμοκρασία (°C) |
Ταχύτητα m/s |
Μέσα ενημέρωσης |
|
- |
-35 έως +100 (με NBR O-ring) |
6 |
Υδραυλικό λάδι, γαλάκτωμα, νερό κ.λπ. |
|
-20 έως +200 (με O-ring FKM) |
Μοντέλο παραγγελίας: RCF03—80-PTFE3—R01
RCF03 – Μοντέλο | 80 – Διάμετρος άξονα | PTFE3 – Τροποποιημένο PTFE γενικής χρήσης | R01 – Κωδικός υλικού για εξαρτήματα από καουτσούκ
Καουτσούκ νιτριλίου (NBR) – R01 | Φθοριοκαουτσούκ (FKM) – R02
Τα προϊόντα μπορούν να παρέχονται σε οποιοδήποτε μέγεθος εντός του καθορισμένου εύρους παραμέτρων.
|

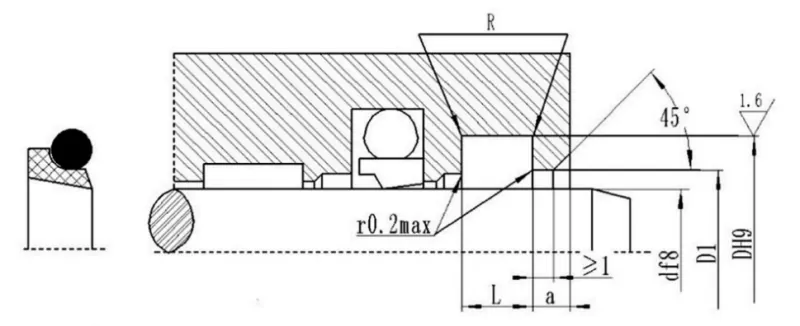

Εύρος διαμέτρου άξονα d f8 |
Διάμετρος αυλάκωσης Δ Η9 |
Πλάτος αυλάκωσης L+0,2 |
Διάμετρος οπής εκκαθάρισης D1 H11 |
Καθαρό πλάτος ανοίγματος α ≥ |
Γωνιακή ακτίνα R≤ |
O-ring Διάμετρος διατομής κάνω |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12.2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
