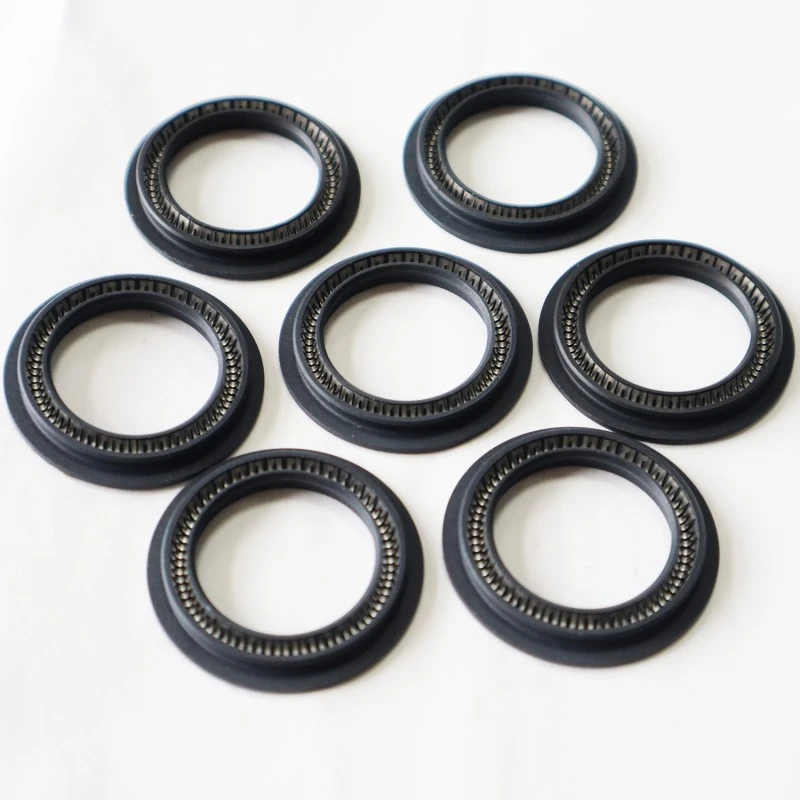

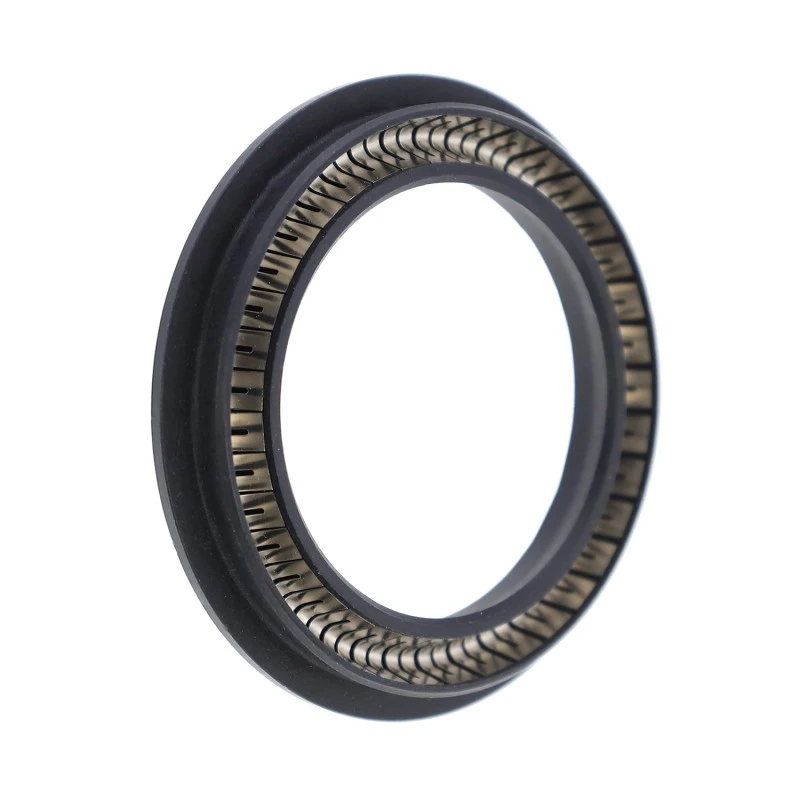

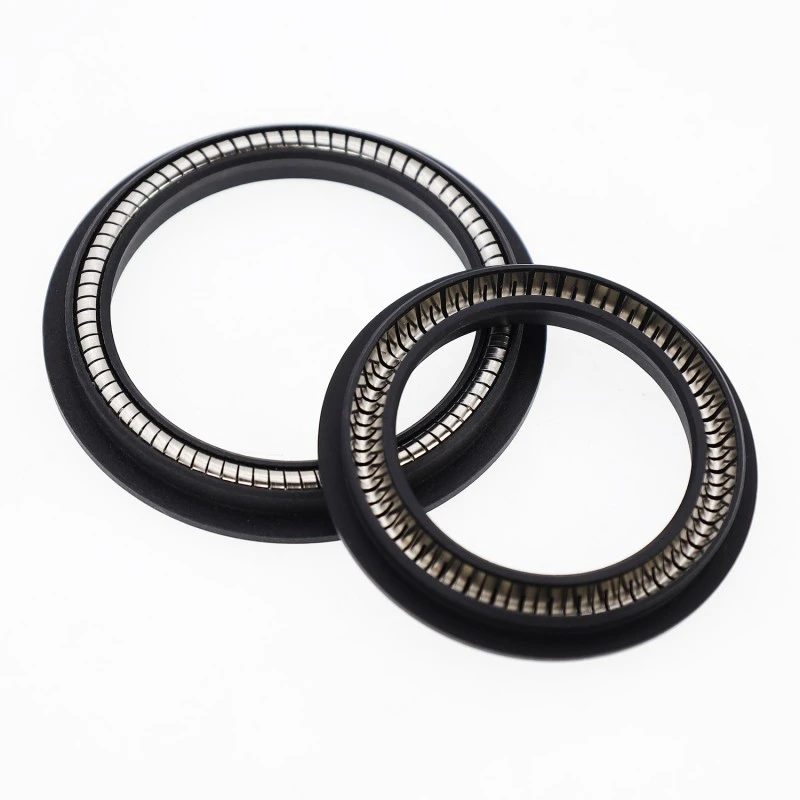

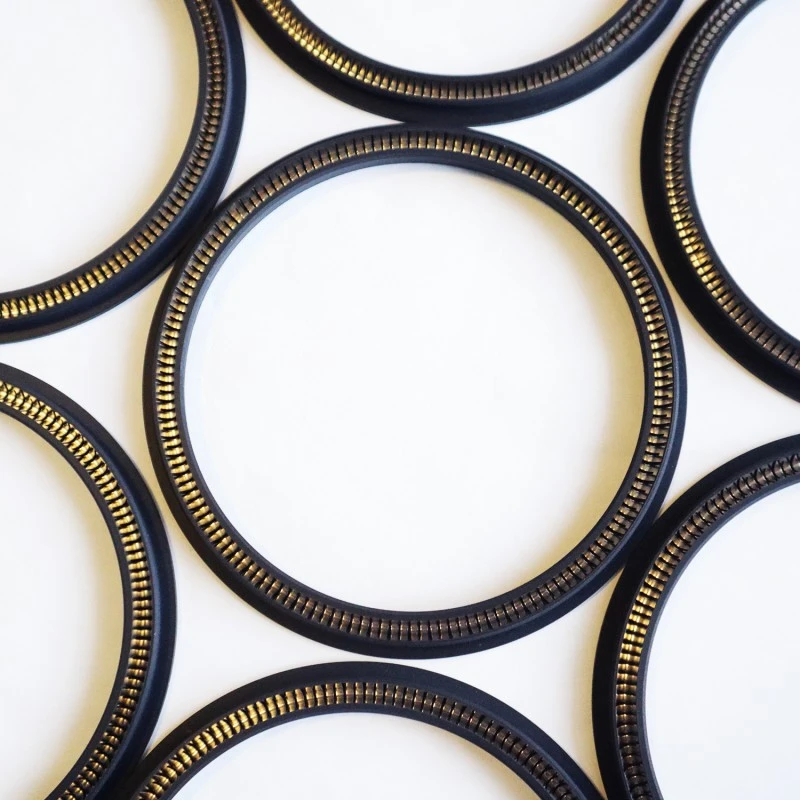

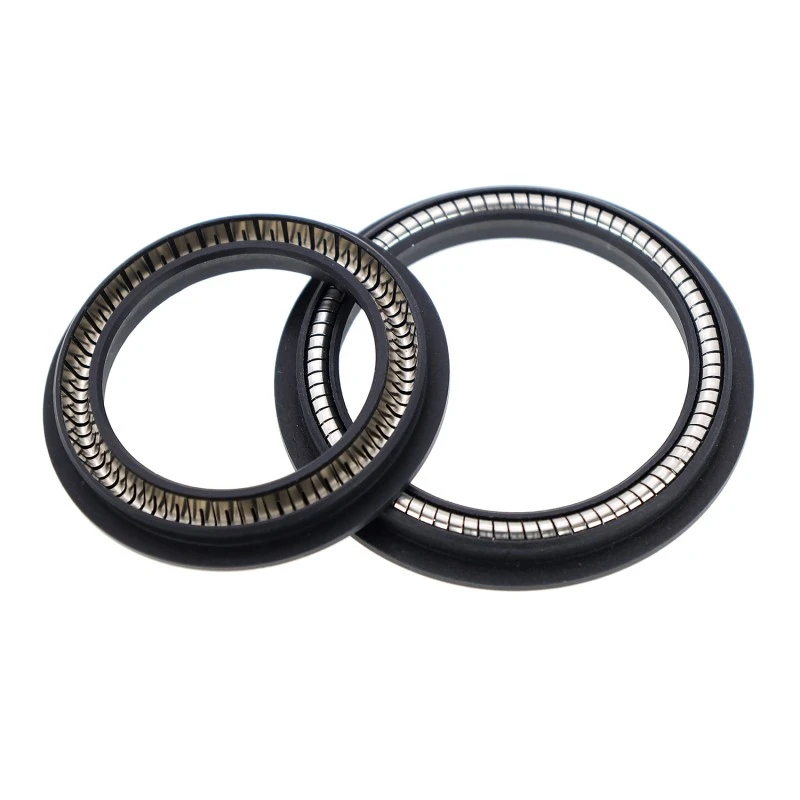

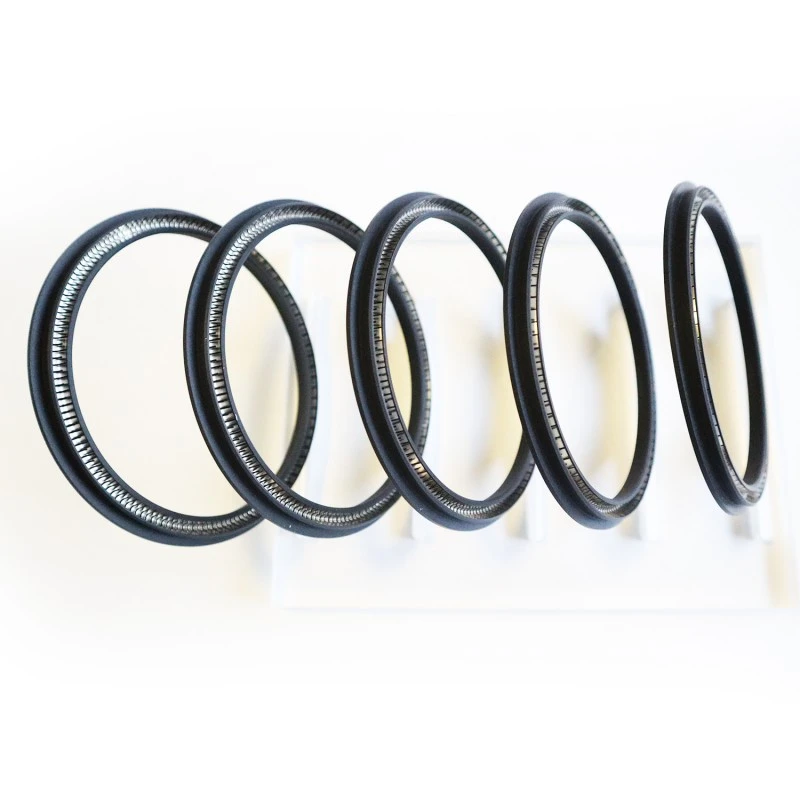

Οι στεγανοποιήσεις με ελατήριο για περιστροφικούς άξονες είναι υψηλής απόδοσης στεγανοποιήσεις πίεσης μονής κατεύθυνσης που χρησιμοποιούνται σε εφαρμογές περιστροφικού άξονα. Η περιστροφική τσιμούχα RC2055 αποτελείται από ανοξείδωτο ελατήριο και πλαστικό υψηλής απόδοσης. Όταν χρησιμοποιείτε RC2055-B και RC2055-C, το κατάλληλο ελαστομερές υλικό πρέπει να επιλέγεται προσεκτικά.
Ισχύουσες συνθήκες λειτουργίας (οι ακραίες τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
|
Πίεση/MPa |
Θερμοκρασία / °C |
Ταχύτητα / m/s |
Μέσον |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Σχεδόν όλα τα υγρά και αέρια μέσα |
|
-200~+250 |
-35~+250 |
<2M/S |
<6M/S |
<2M/S |
||
Επιλογή Υλικού
1. Τα διαθέσιμα υλικά O-ring περιλαμβάνουν: R01 Nitrile rubber (NBR), R02 Fluororrubber (FKM) κ.λπ.
2. Υλικά δακτυλίου στεγανοποίησης: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 κ.λπ.
3. Ελατήριο από ανοξείδωτο χάλυβα: Ελατήριο σε σχήμα V.
Έλεγχος Παραγωγικής Διαδικασίας
Η σύγχρονη βάση παραγωγής της RuiChen είναι εξοπλισμένη με μηχανές χύτευσης με έγχυση υψηλής ακρίβειας, αυτόματες μηχανές βουλκανισμού κενού και εξοπλισμό κατεργασίας ακριβείας CNC. Κατά τη διαδικασία παραγωγής, χρησιμοποιούμε μεθόδους SPC (Statistical Process Control) για την παρακολούθηση βασικών παραμέτρων της διαδικασίας όπως η θερμοκρασία, η πίεση και ο χρόνος σε πραγματικό χρόνο, διασφαλίζοντας ότι κάθε χυτευμένο προϊόν παρουσιάζει υψηλή συνοχή και σταθερότητα.
Για κρίσιμα προϊόντα, εφαρμόζουμε ένα σύστημα επιθεώρησης 100%, αντί για τυχαία δειγματοληψία, για να διασφαλίσουμε ότι κάθε σφραγίδα που παραδίδεται στους πελάτες μας είναι κατάλληλη.
Παράδειγμα παραγγελίας
RC2055-40-PTFE4+V: Διάμετρος άξονα 40, υλικό δακτυλίου στεγανοποίησης PTFE4, ελατήριο από ανοξείδωτο χάλυβα έχει σχήμα V.
RC2055-B-40-PTFE4+R02: Διάμετρος άξονα 40, υλικό δακτυλίου στεγανοποίησης PTFE4, ταιριαστός δακτύλιος Ο είναι φθοριοκαουτσούκ.
RC2055-C-40-PTFE4+R02: Διάμετρος άξονα 40, υλικό δακτυλίου στεγανοποίησης PTFE4, ταιριαστός δακτύλιος Ο είναι φθοριοκαουτσούκ.

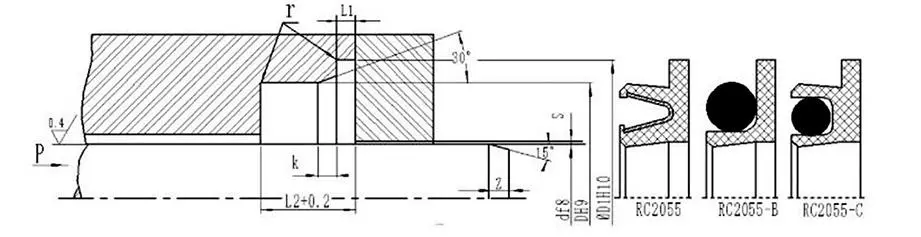

Πίνακας προδιαγραφών (Όλες οι προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες)
|
Εύρος διαμέτρου ράβδου δ στ8 |
Διάμετρος αυλάκωσης DH9 |
Διάμετρος αυλάκωσης D1H10 |
Βάθος άκρης L1 |
Πλάτος αυλάκωσης L |
Εισαγωγή λοξοτομής k |
Ακτινικό διάκενο Μέγ |
Μήκος λοξοτομής |
r μέγ |
|
|
10MPA |
20MPA |
||||||||
|
5~19,9 |
d+5 |
d+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0,8L |
0.8 |
|
20~39,9 |
d+7 |
d+12,5 |
1,35-0,15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400,9 |
d+10,5 |
d+17,5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Σημείωση: Συνιστάται η επιφανειακή σκληρότητα του περιστρεφόμενου άξονα να είναι HRC ≥ 58.
Πίνακας προδιαγραφών και διαστάσεων (Αυτός ο πίνακας ισχύει για RC2055-B και RC2055-C, που έχουν τις ίδιες προδιαγραφές)
|
Μοντέλο |
d |
D |
Δ1 |
L |
L1 |
|
Μοντέλο |
d |
D |
Δ1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Μοντέλο |
d |
D |
Δ1 |
L |
L1 |
|
Μοντέλο |
d |
D |
Δ1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Σημείωση: Εάν οι απαιτούμενες προδιαγραφές δεν αναφέρονται σε αυτόν τον πίνακα, επικοινωνήστε με την εταιρεία μας. Μπορούμε να παρέχουμε προϊόντα μεγέθους έως 1600 mm.
