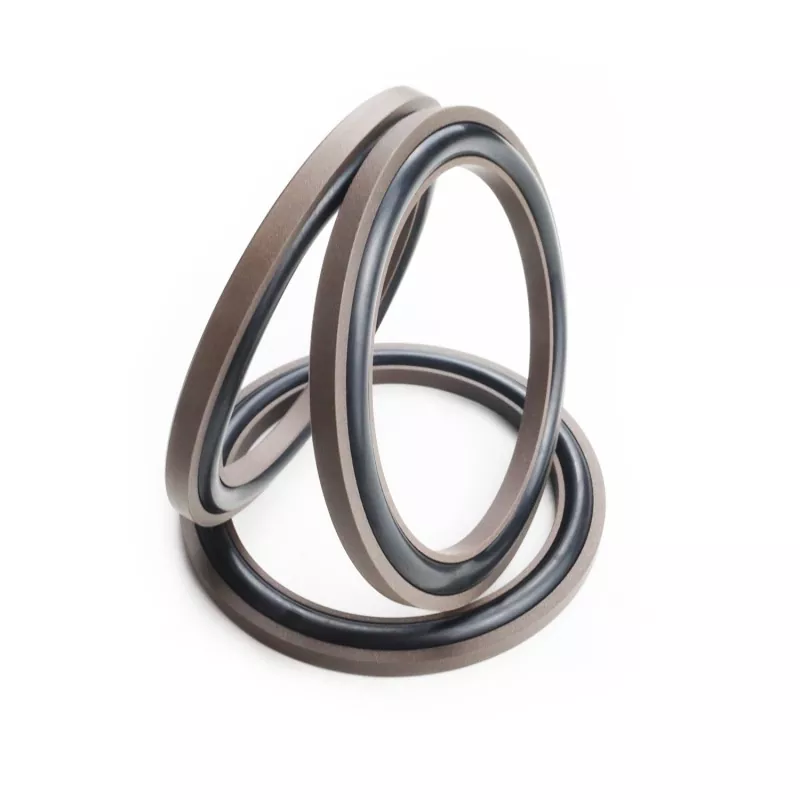

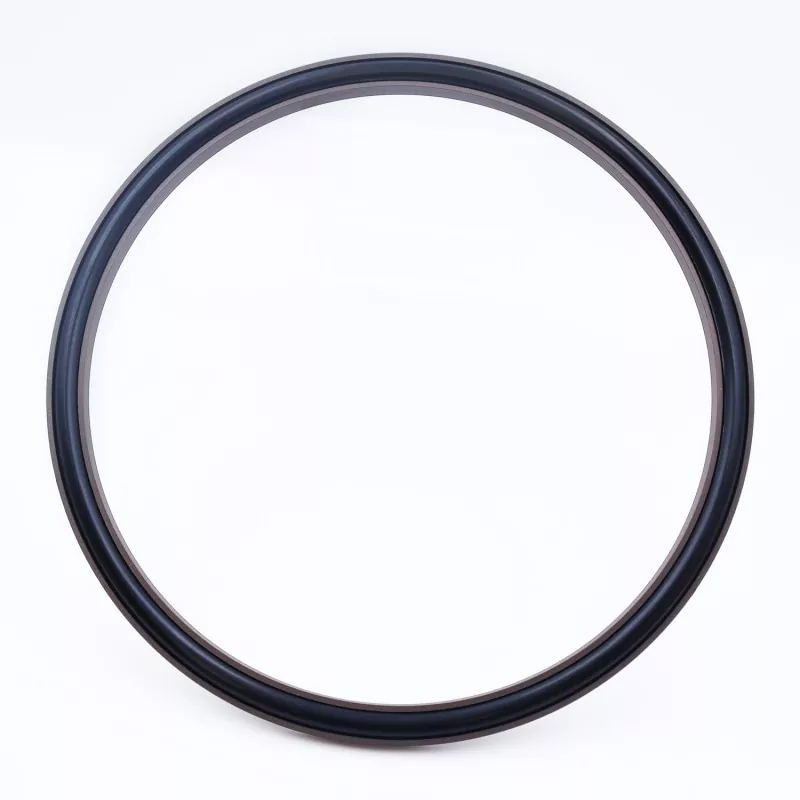

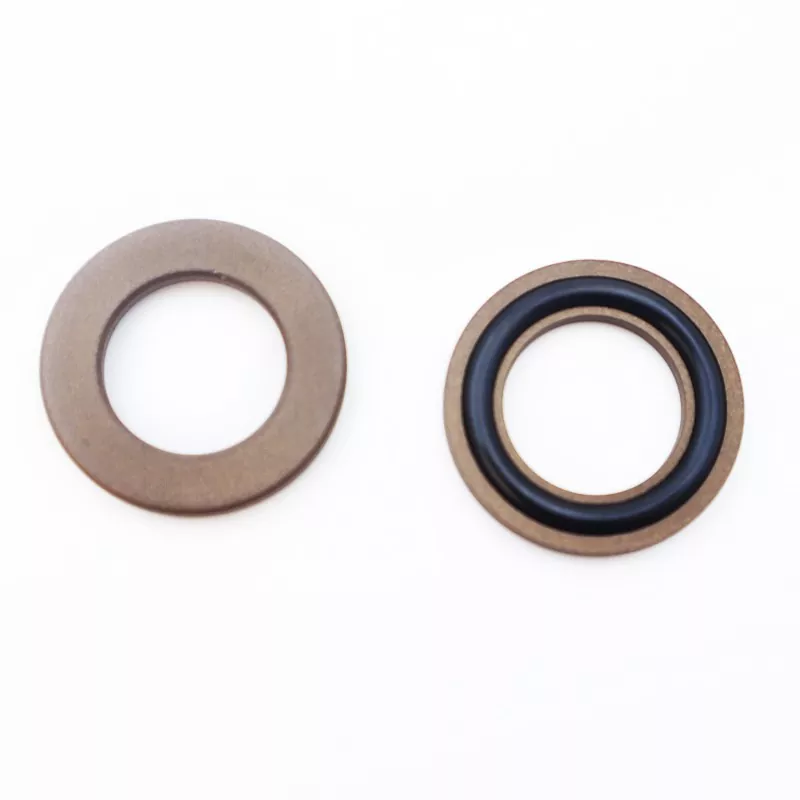

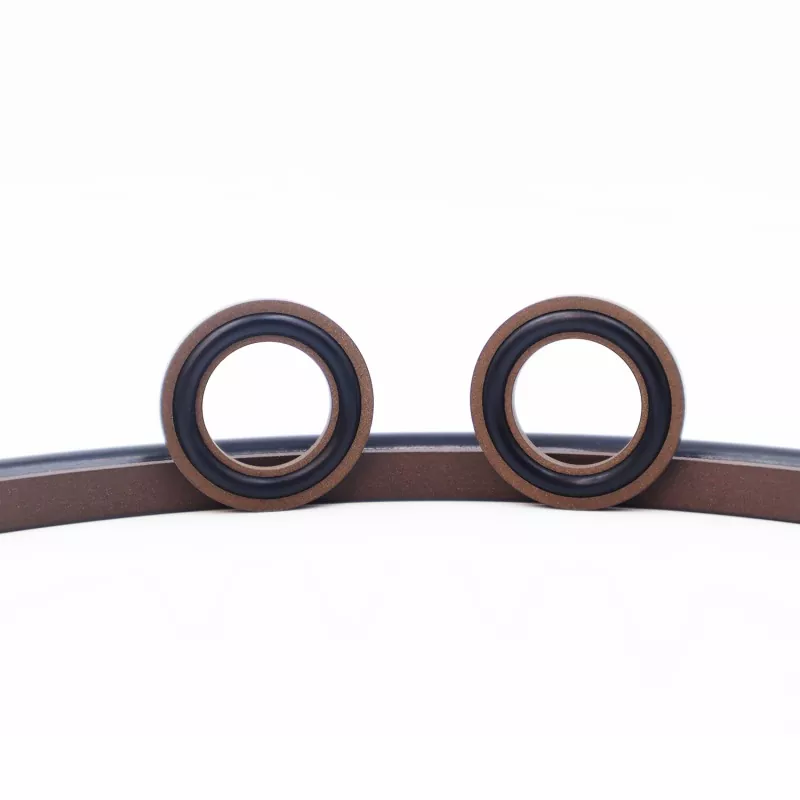

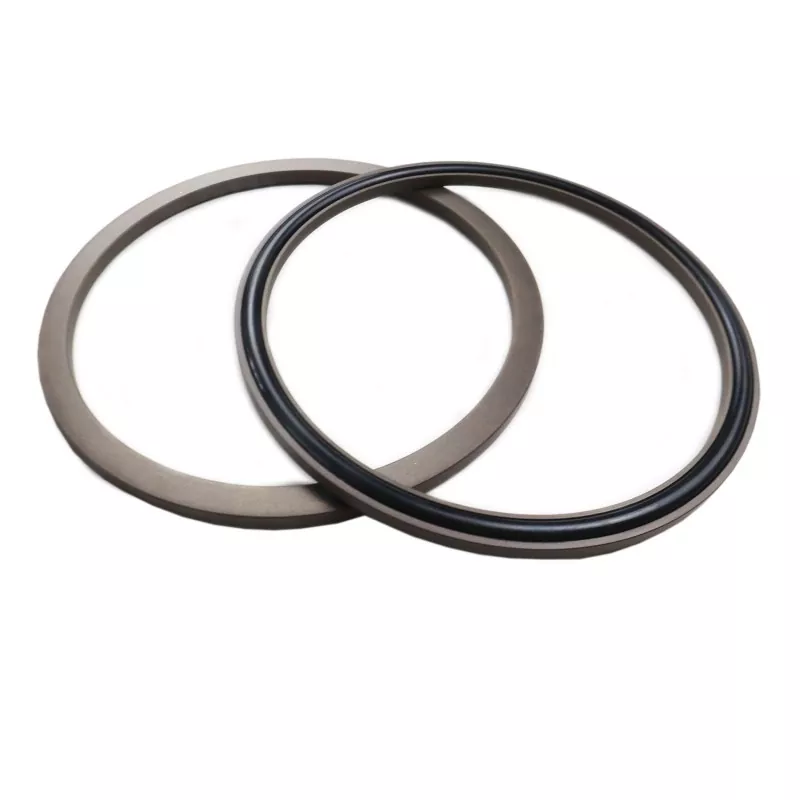

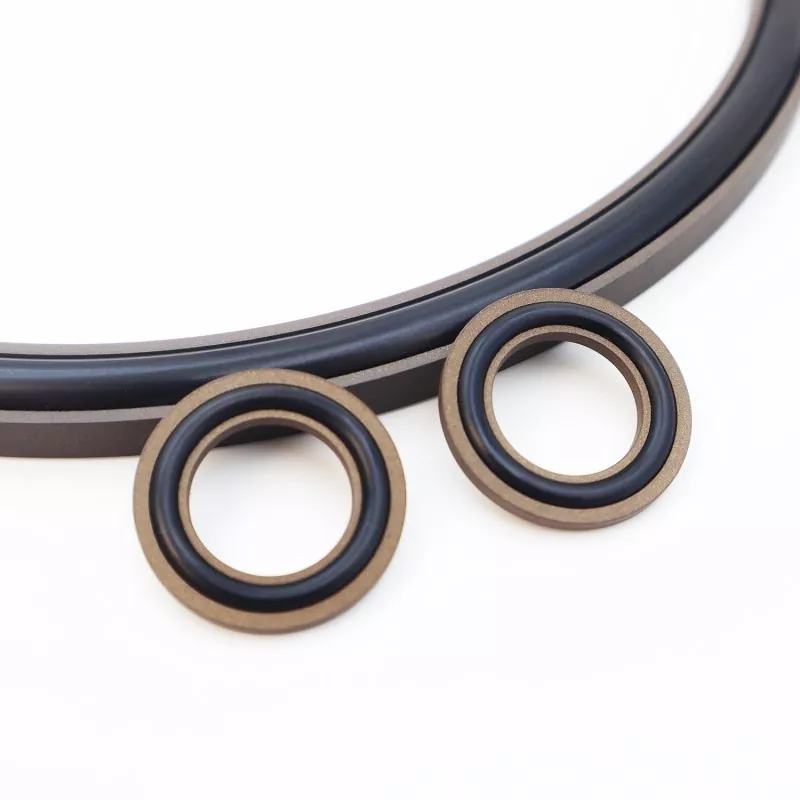

Το αξονικό συνδυασμένο σφράγισμα τύπου C αποτελείται από έναν δακτύλιο στεγανοποίησης σχήματος C από πλήρωση PTFE και έναν ελαστικό δακτύλιο Ο. έχει σχεδιαστεί για εφαρμογές στατικής στεγανοποίησης όπως αξονικές (τελική όψη) και φλάντζες. Τα βασικά χαρακτηριστικά περιλαμβάνουν μεγάλη διάρκεια ζωής, εξαιρετική απόδοση στεγανοποίησης, αντοχή σε υψηλή πίεση και συμπαγές δομικό αποτύπωμα. είναι επίσης κατάλληλο για εφαρμογές υδραυλικής στεγανοποίησης. Διατίθεται σε δύο εκδόσεις: RC2872-A (για εσωτερική πίεση) και RC2872-B (για εξωτερική πίεση).
Ο συμπαγής σχεδιασμός διευκολύνει την εγκατάσταση σε περιορισμένους χώρους, εξασφαλίζοντας αξιόπιστη στεγανοποίηση και παρατεταμένη διάρκεια ζωής κατά τη μακροχρόνια λειτουργία. Μια πλήρης γκάμα προδιαγραφών είναι διαθέσιμη σε απόθεμα, με υπηρεσίες που παρέχονται σε παγκόσμιους αγοραστές, όπως τεχνική επιλογή, ερωτήματα τιμών και μαζικές παραγγελίες.
|
Πίεση (MPa) |
Θερμοκρασία (°C) |
Ταχύτητα (m/s) |
Μέσον |
|
≤100 |
-35 έως +100 (με NBR O-ring) |
- |
Υδραυλικό λάδι, γαλάκτωμα, νερό κ.λπ. |
|
-20 έως +200 (με O-ring FKM) |
Αυτή η σφράγιση αποτελείται από έναν δακτύλιο στεγανοποίησης από PTFE σε σχήμα C και έναν δακτύλιο Ο. ο δακτύλιος Ο παρέχει προ-συμπίεση, δημιουργώντας τη δύναμη σύσφιξης που απαιτείται για την επίτευξη σφράγισης. Υπό πίεση, αυτή η δύναμη σύσφιξης αυξάνεται—που σημαίνει ότι η στεγανοποίηση αποδίδει καλύτερα καθώς αυξάνεται η πίεση. Χάρη στη σχεδίαση διπλής φλάντζας του δακτυλίου παντόφλας, ο δακτύλιος O αποτρέπεται από την εξώθηση, επιτρέποντας στη στεγανοποίηση να αντέχει σε υψηλές πιέσεις.
Όλες οι προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες.
|

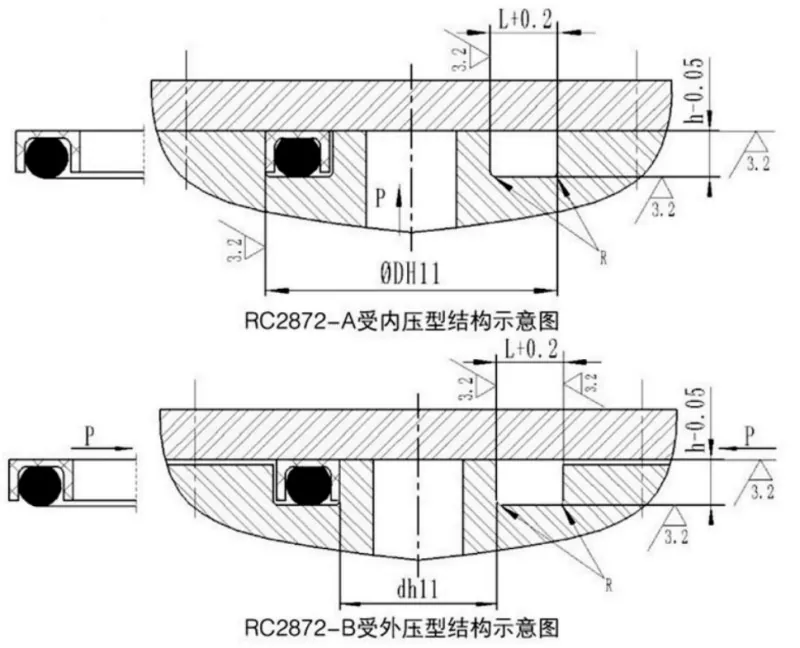

Εύρος εξωτερικής διαμέτρου Δ Η11 |
Βάθος αυλάκωσης h-0,05 |
Πλάτος αυλάκωσης L+0,2 |
Γωνιακή ακτίνα Rmax |
Διάμετρος σύρματος δακτυλίου Ο κάνω |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Όλες οι προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες.
|
Εύρος εσωτερικής διαμέτρου d h11 |
Βάθος αυλάκωσης h-0,05 |
Πλάτος αυλάκωσης L+0,2 |
Γωνιακή ακτίνα Rmax |
Διάμετρος σύρματος δακτυλίου Ο κάνω |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8,60 |
