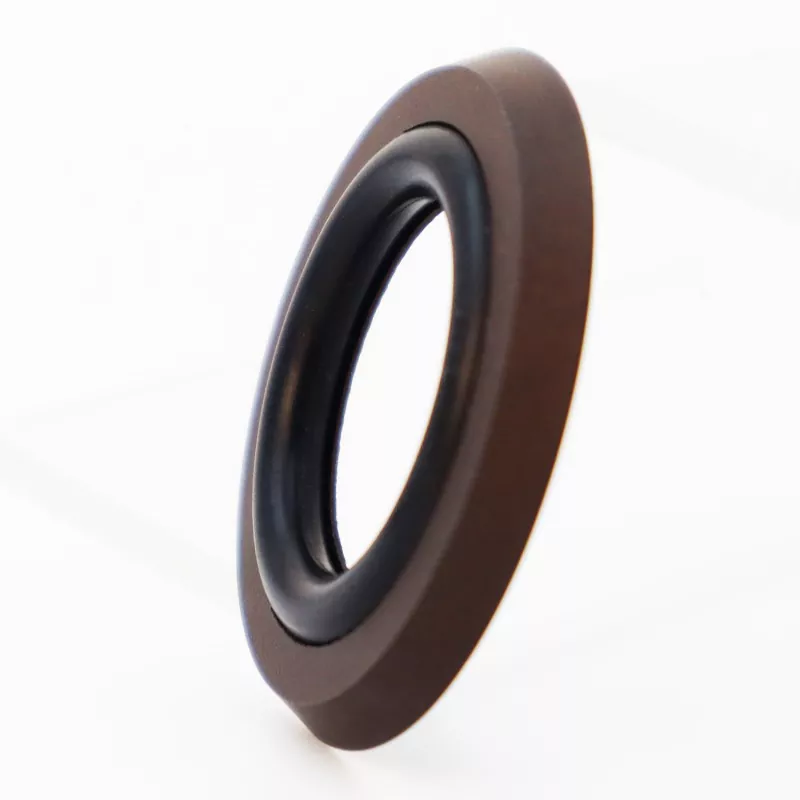

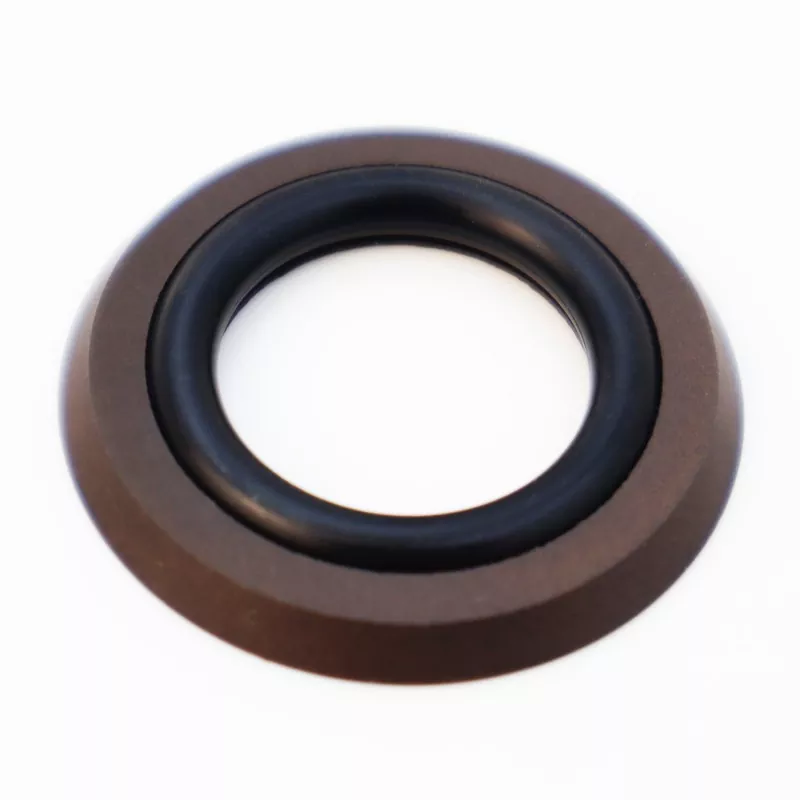

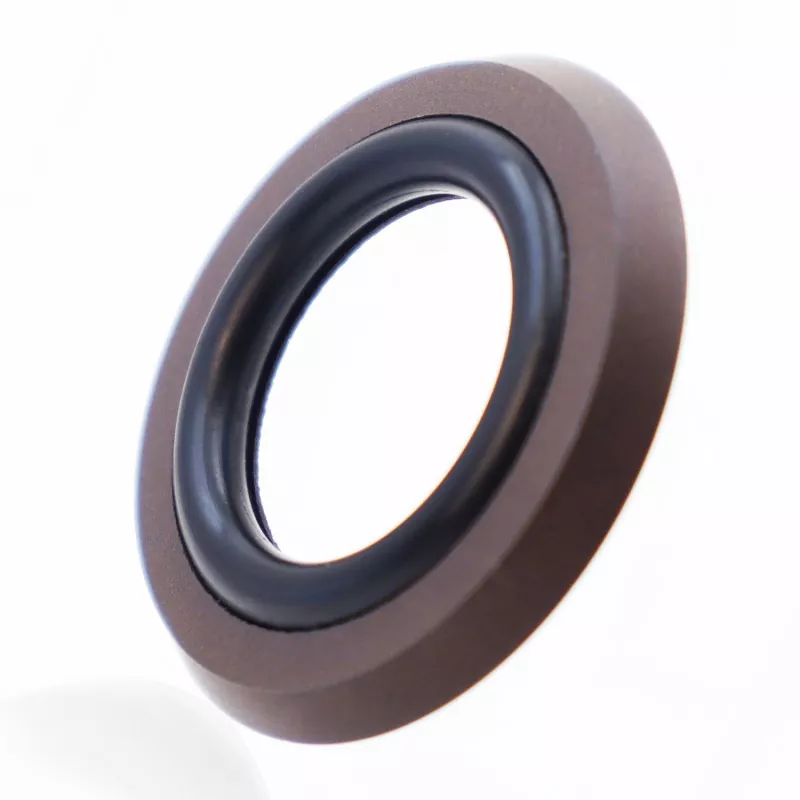

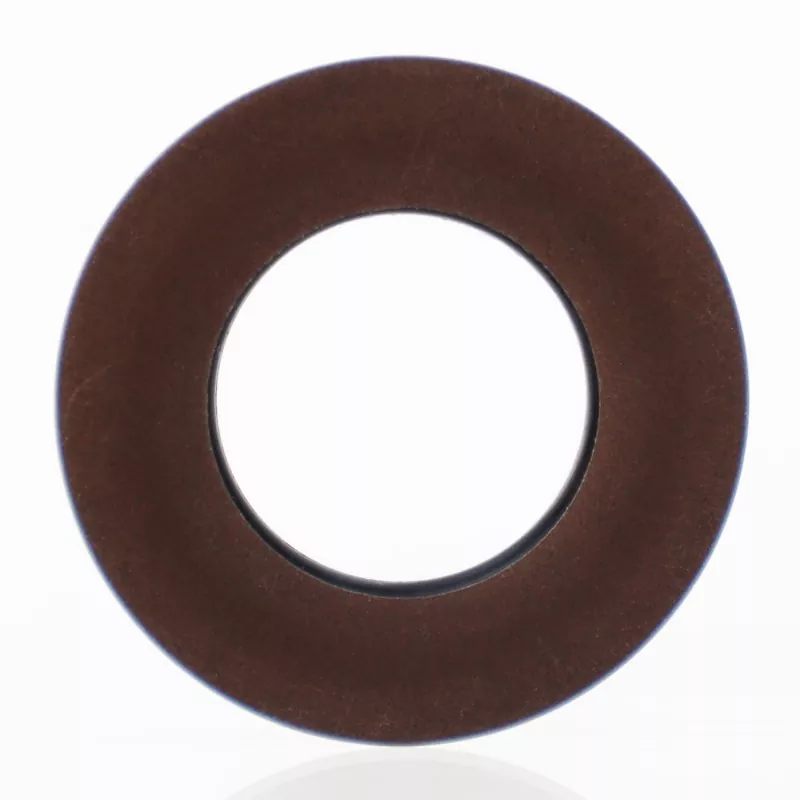

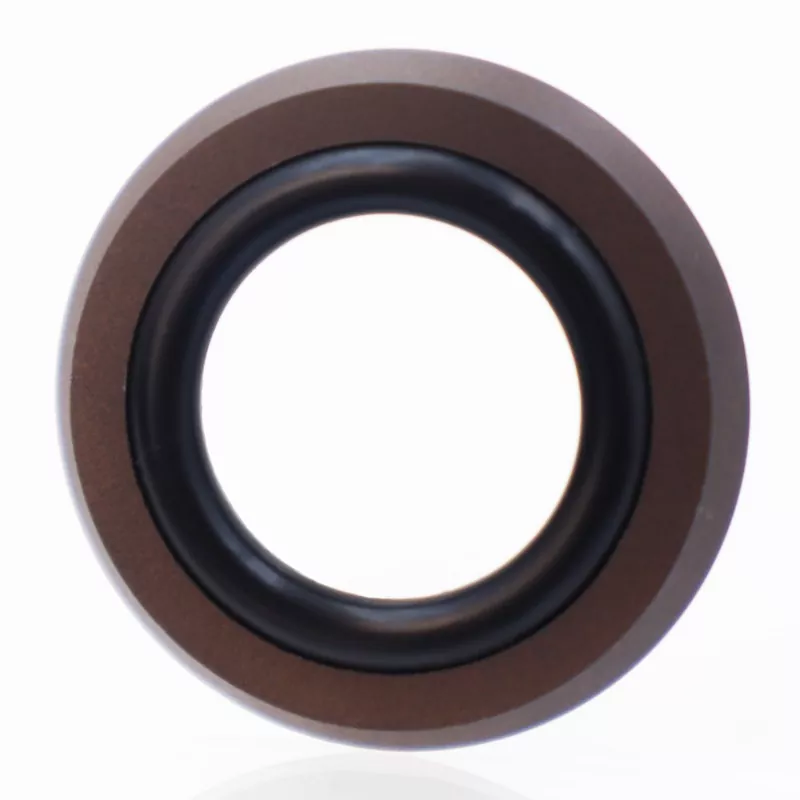

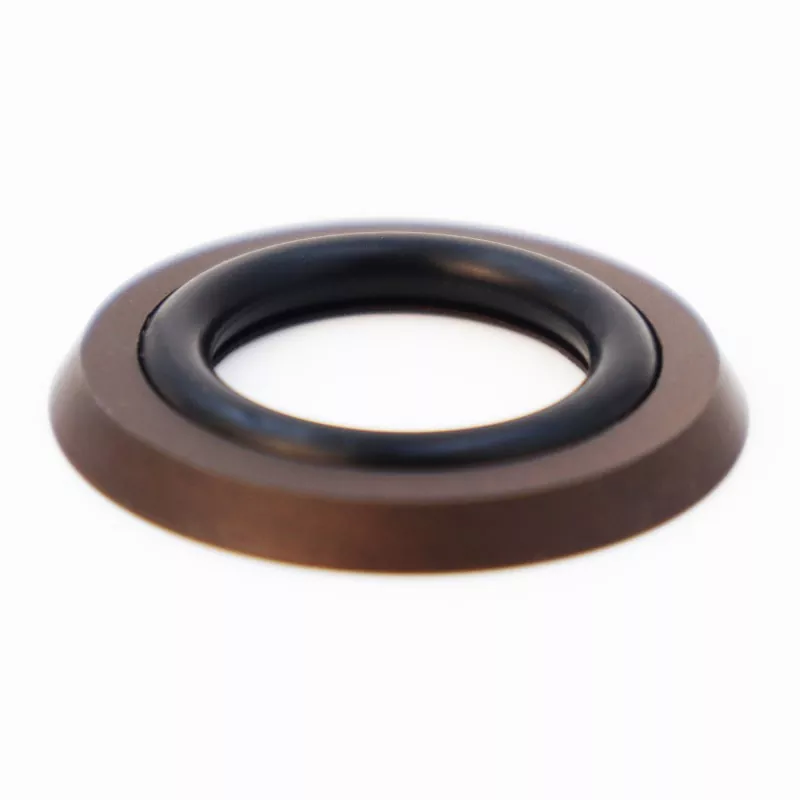

Η συνδυασμένη σφράγιση τύπου αξονικού ποδιού αποτελείται από έναν στεγανοποιητικό δακτύλιο σε σχήμα ποδιού από γεμάτο PTFE και έναν ελαστικό δακτύλιο Ο. Είναι σχεδιασμένο για εφαρμογές στατικής στεγανοποίησης μονής κατεύθυνσης, όπως αξονικές (τελική όψη) και φλάντζες. Τα βασικά χαρακτηριστικά περιλαμβάνουν μεγάλη διάρκεια ζωής, εξαιρετική απόδοση στεγανοποίησης, αντοχή σε υψηλές και εξαιρετικά υψηλές πιέσεις και συμπαγή σχεδιασμό που απαιτεί ελάχιστο χώρο εγκατάστασης. είναι επίσης κατάλληλο για εφαρμογές υδραυλικής στεγανοποίησης. Διατίθεται σε δύο εκδόσεις: RC2875-A (για εσωτερική πίεση) και RC2875-B (για εξωτερική πίεση).
Η συμπαγής δομή του ταιριάζει σε στενές αυλακώσεις εγκατάστασης, μειώνοντας σημαντικά τον κίνδυνο διαρροής του εξοπλισμού. Μια πλήρης γκάμα προδιαγραφών είναι διαθέσιμη σε απόθεμα και καλωσορίζουμε τις ερωτήσεις και τις παραγγελίες δειγμάτων από παγκόσμιους αγοραστές.
|
Πίεση (MPa) |
Θερμοκρασία (°C) |
Ταχύτητα (m/s) |
Μέσον |
|
≤60 |
-35 έως +100 (με NBR O-ring) |
≤6 |
Υδραυλικά λάδια με βάση ορυκτά, πυρίμαχα υγρά (HFA/HFB), νερό κ.λπ. |
|
-20 έως +200 (με O-ring FKM) |

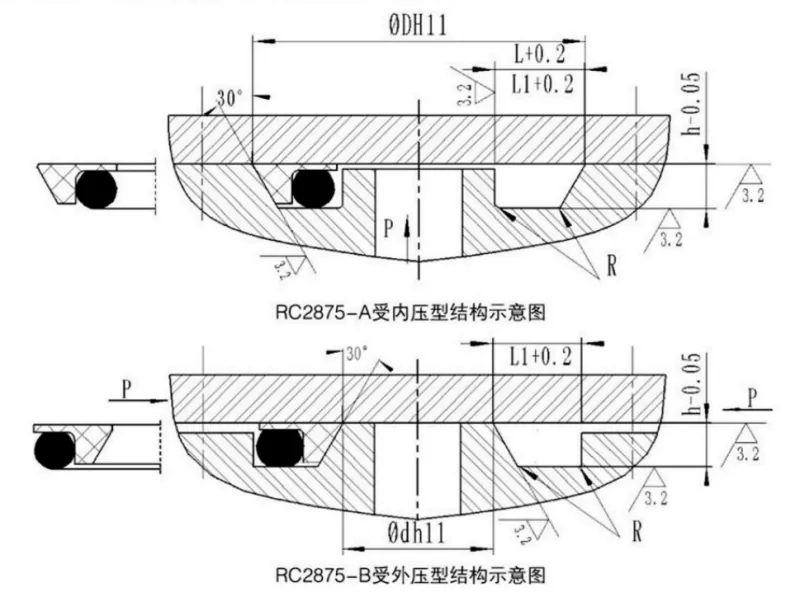

Αυτή η τσιμούχα αποτελείται από έναν τροποποιημένο στεγανοποιητικό δακτύλιο PTFE με προφίλ σε σχήμα ποδιού και έναν δακτύλιο Ο. Υπό πίεση, η δύναμη συγκράτησης της τσιμούχας αυξάνεται—που σημαίνει ότι όσο μεγαλύτερη είναι η πίεση, τόσο καλύτερη είναι η απόδοση στεγανοποίησης. Χάρη στο σχέδιο πλευρικής φλάντζας του δακτυλίου ολίσθησης σε σχήμα ποδιού, ο δακτύλιος O αποτρέπεται από την εξώθηση, επιτρέποντας στη στεγανοποίηση να αντέχει σε υψηλές και εξαιρετικά υψηλές πιέσεις.
Όλες οι προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες.
|
Εύρος εξωτερικής διαμέτρου Δ Η11 |
Βάθος αυλάκωσης h-0,05 |
Πλάτος αυλάκωσης L+0,2 |
Πλάτος αυλάκωσης L1 + 0,2 Πίεση > 100 MPa |
Γωνιακή ακτίνα Rmax |
Διάμετρος σύρματος δακτυλίου Ο κάνω |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Όλες οι προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες.
|
Εύρος εσωτερικής διαμέτρου dh11 |
Βάθος αυλάκωσης h-0,05 |
Πλάτος αυλάκωσης L+0,2 |
Πλάτος αυλάκωσης L1 + 0,2 Πίεση > 100 MPa |
Γωνιακή ακτίνα Rmax |
Διάμετρος σύρματος δακτυλίου Ο κάνω |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
