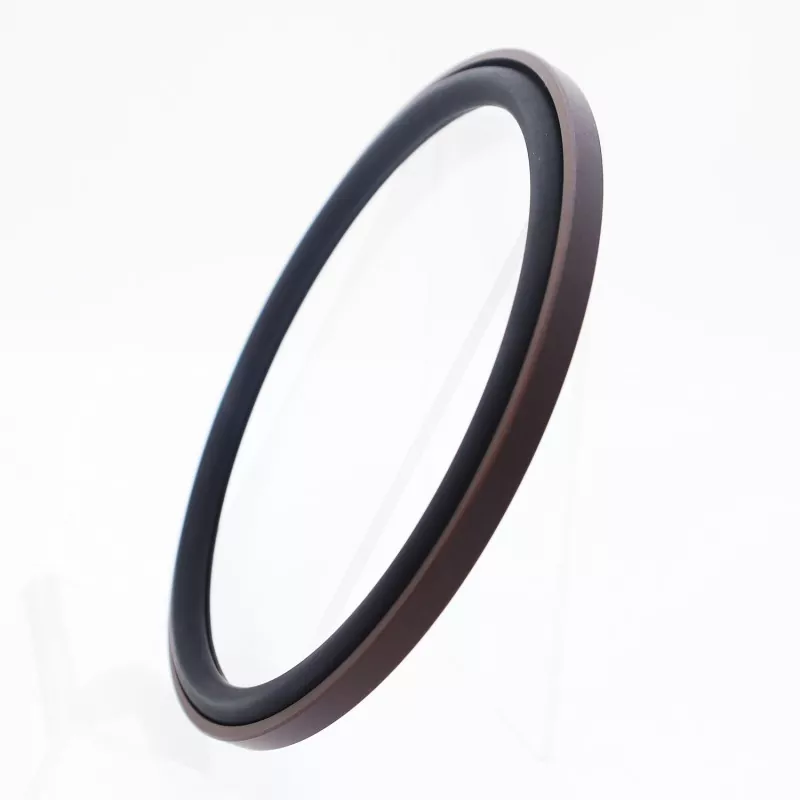

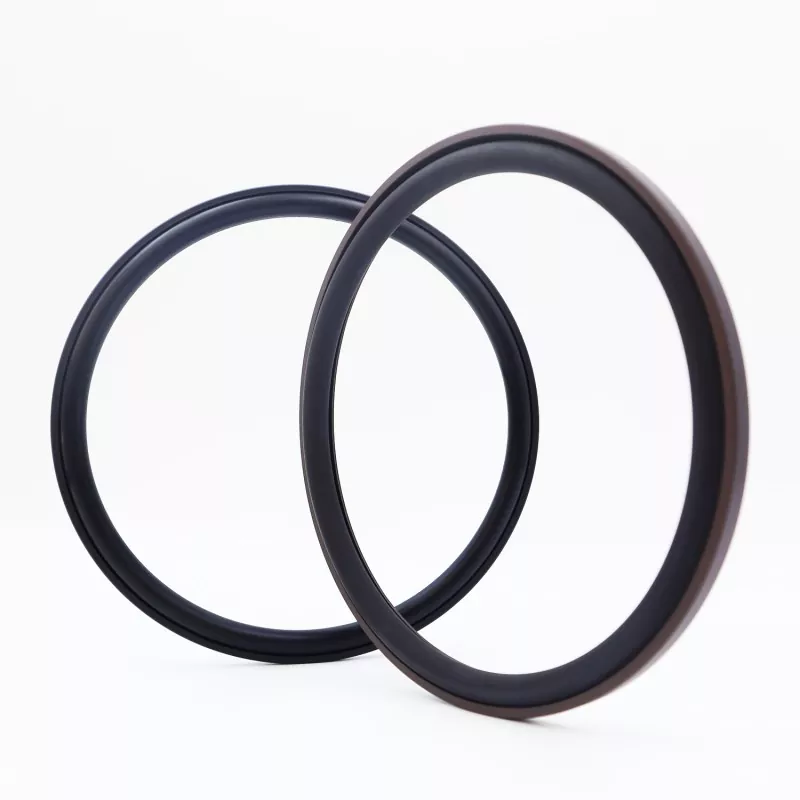

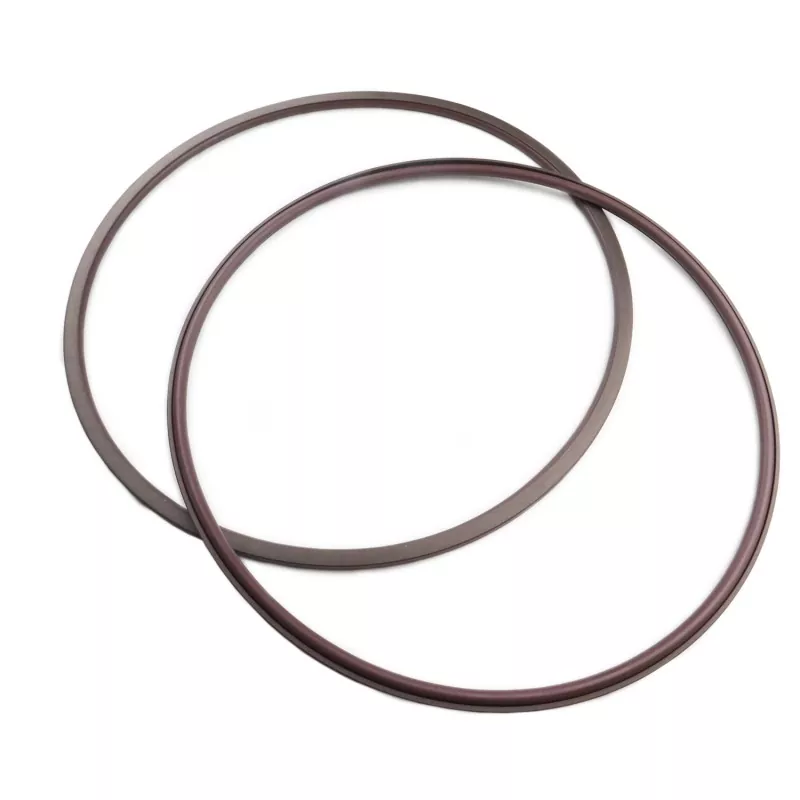

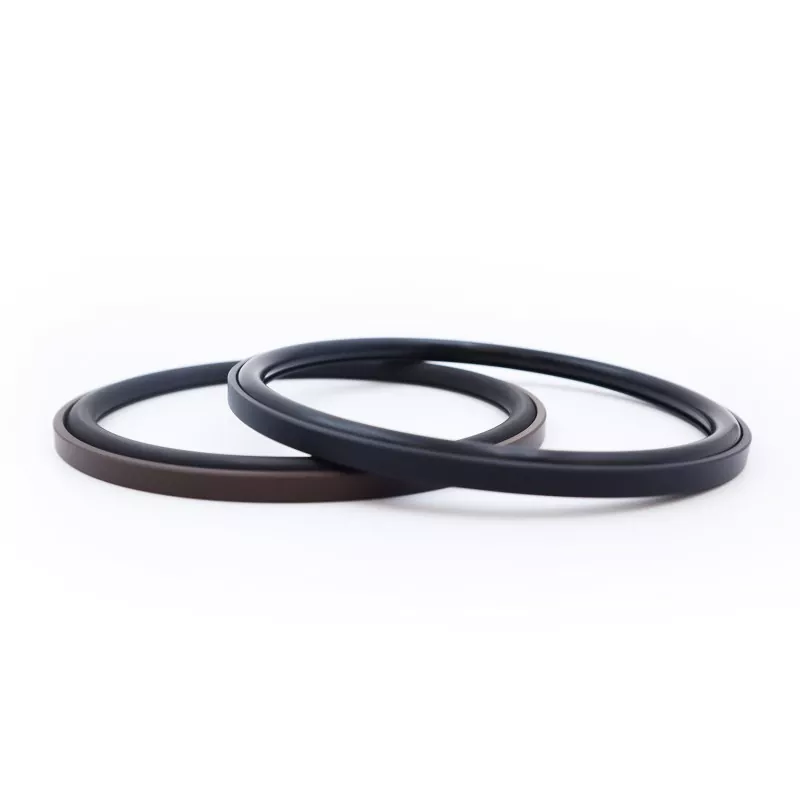

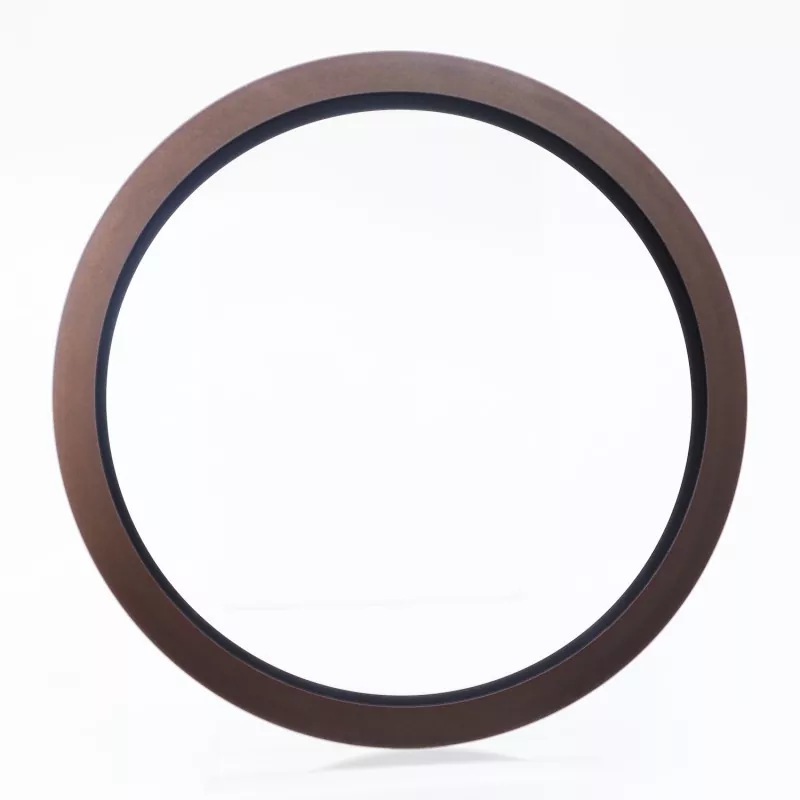

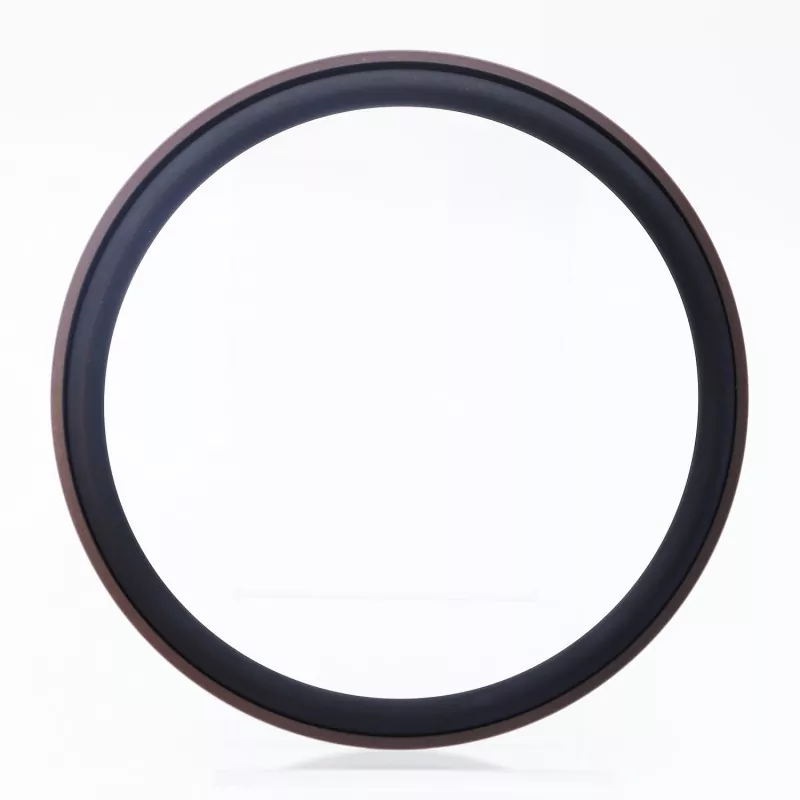

Η συνδυασμένη στεγανοποίηση αξονικού βήματος αποτελείται από έναν ορθογώνιο στεγανοποιητικό δακτύλιο κατασκευασμένο από γεμάτο PTFE και έναν ελαστικό δακτύλιο Ο. έχει σχεδιαστεί για εφαρμογές στατικής στεγανοποίησης μονής κατεύθυνσης, όπως αξονικές (τελική όψη) και φλάντζες. Διαθέτει μεγάλη διάρκεια ζωής, εξαιρετική απόδοση στεγανοποίησης, αντοχή σε υψηλές και υπερυψηλές πιέσεις και συμπαγές δομικό αποτύπωμα. Είναι επίσης κατάλληλο για εφαρμογές στεγανοποίησης υπό πίεση νερού. Διατίθεται σε δύο εκδόσεις: RC2871-A (για εσωτερική πίεση) και RC2871-B (για εξωτερική πίεση).
Η αποτελεσματική στεγανοποίηση επιτυγχάνεται μέσω της συνεχούς δύναμης λαβής που δημιουργείται από την προ-συμπίεση του δακτυλίου O, παρέχοντας ένα αυτοενεργοποιούμενο αποτέλεσμα στεγανοποίησης όπου η απόδοση στεγανοποίησης βελτιώνεται καθώς αυξάνεται η μέση πίεση. Ο σχεδιασμός με φλάντζα στο πλάι του στεγανοποιητικού δακτυλίου αποτρέπει αποτελεσματικά την εξώθηση του δακτυλίου O, επιτρέποντάς του να χειρίζεται εύκολα συνθήκες υψηλής πίεσης και υπερυψηλής πίεσης, ενώ παραμένει συμβατό με περιβάλλοντα στεγανοποίησης υπό πίεση νερού.
|
Πίεση (MPa) |
Θερμοκρασία (°C) |
Ταχύτητα (m/s) |
Μέσον |
|
≤300 |
-35 έως +100 (με NBR O-ring) |
- |
Υδραυλικό λάδι, γαλάκτωμα, νερό κ.λπ. |
|
-20 έως +200 (με O-ring FKM) |
Αυτή η σφράγιση αποτελείται από έναν ορθογώνιο δακτύλιο στεγανοποίησης από PTFE και έναν δακτύλιο Ο. ο δακτύλιος Ο παρέχει προ-συμπίεση, δημιουργώντας τη δύναμη σύσφιξης που απαιτείται για την επίτευξη σφράγισης. Υπό πίεση, αυτή η δύναμη σύσφιξης αυξάνεται—που σημαίνει ότι όσο μεγαλύτερη είναι η πίεση, τόσο καλύτερη είναι η απόδοση στεγανοποίησης. Χάρη στη σχεδίαση πλευρικής φλάντζας του δακτυλίου παντόφλας, ο δακτύλιος O αποτρέπεται από την εξώθηση, επιτρέποντας στη στεγανοποίηση να αντέχει σε υψηλές πιέσεις.
Όλες οι προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες.
|

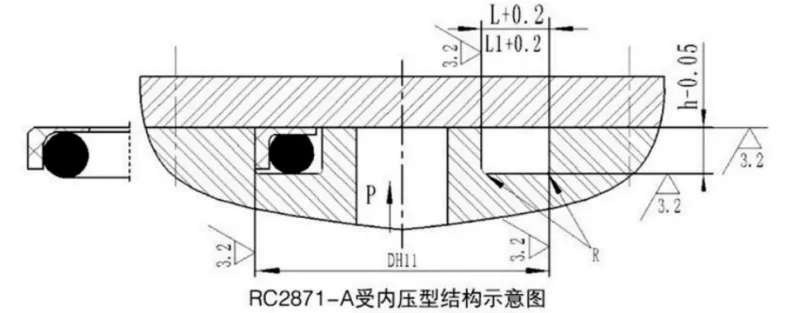

Εύρος εξωτερικής διαμέτρου Δ Η11 |
Βάθος αυλάκωσης h-0,05 |
Πλάτος αυλάκωσης L+0,2 |
Πλάτος αυλάκωσης L1 + 0,2 Πίεση > 80 MPa |
Γωνιακή ακτίνα Rmax |
Διάμετρος σύρματος δακτυλίου Ο κάνω |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Όλες οι προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες.
|

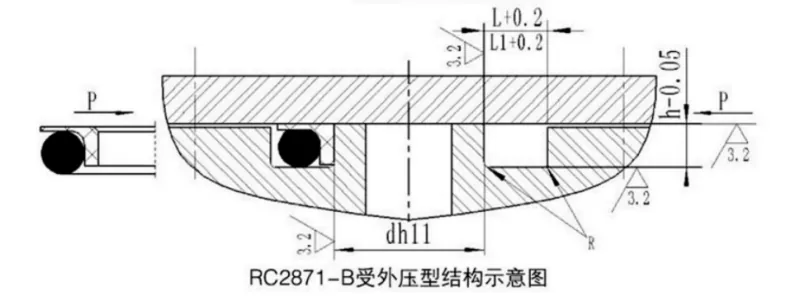

Εύρος εσωτερικής διαμέτρου dh11 |
Βάθος αυλάκωσης h-0,05 |
Πλάτος αυλάκωσης L+0,2 |
Πλάτος αυλάκωσης L1 + 0,2 Πίεση > 80 MPa |
Γωνιακή ακτίνα Rmax |
Διάμετρος σύρματος δακτυλίου Ο κάνω |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
