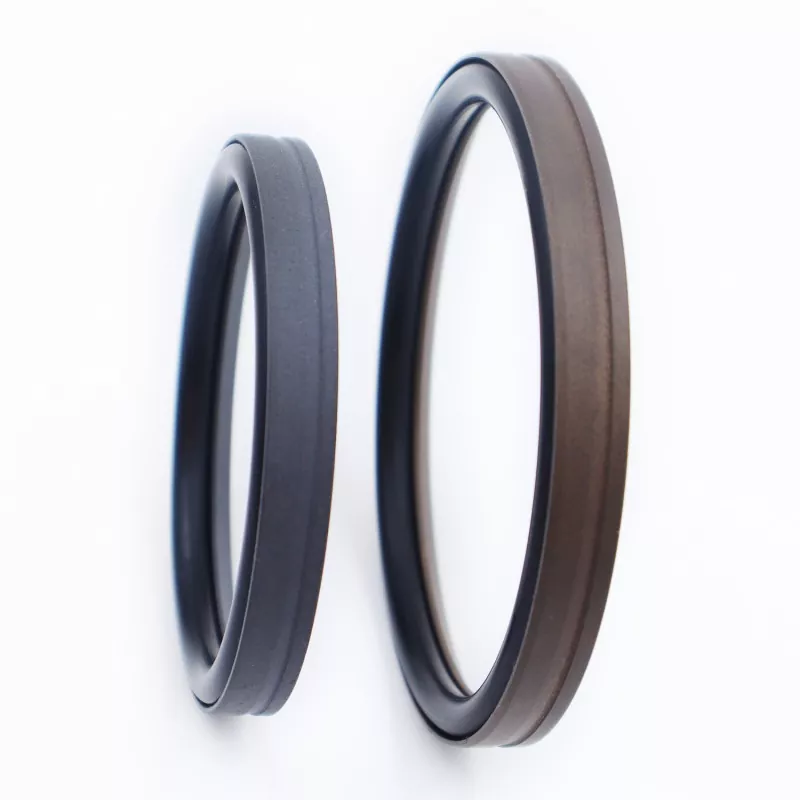

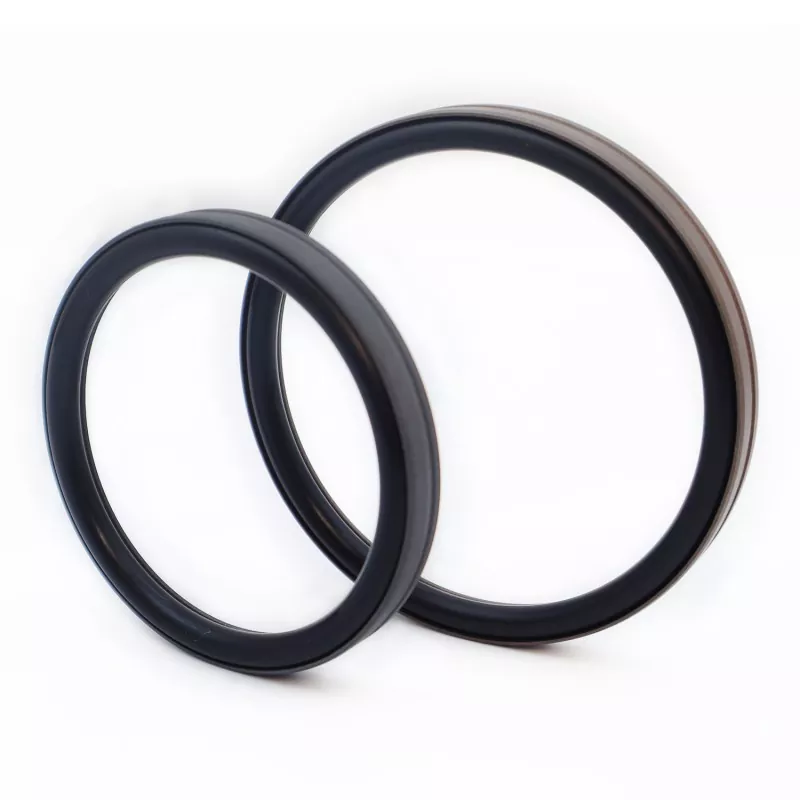

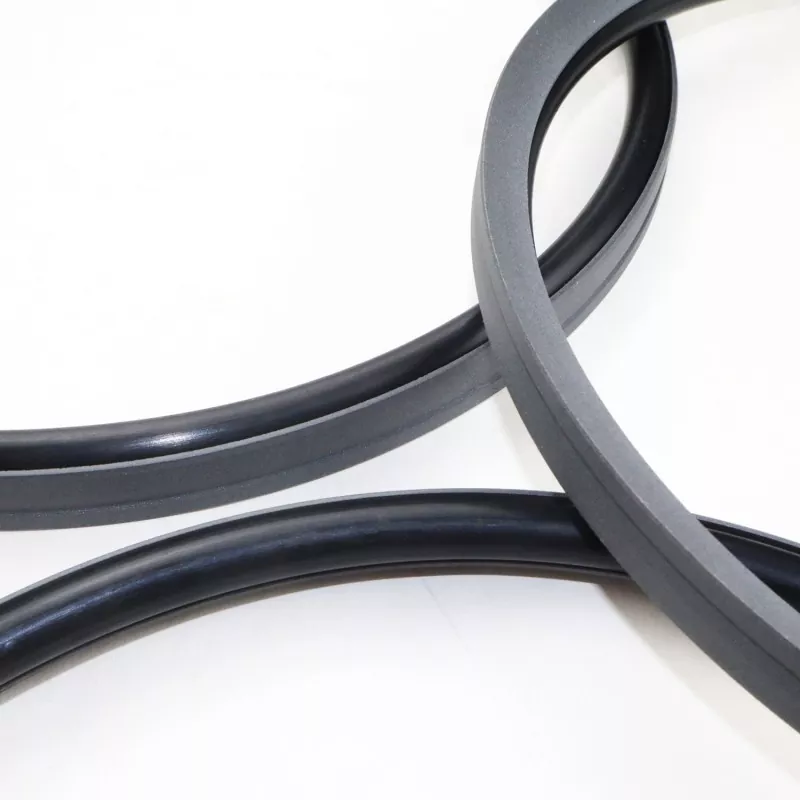

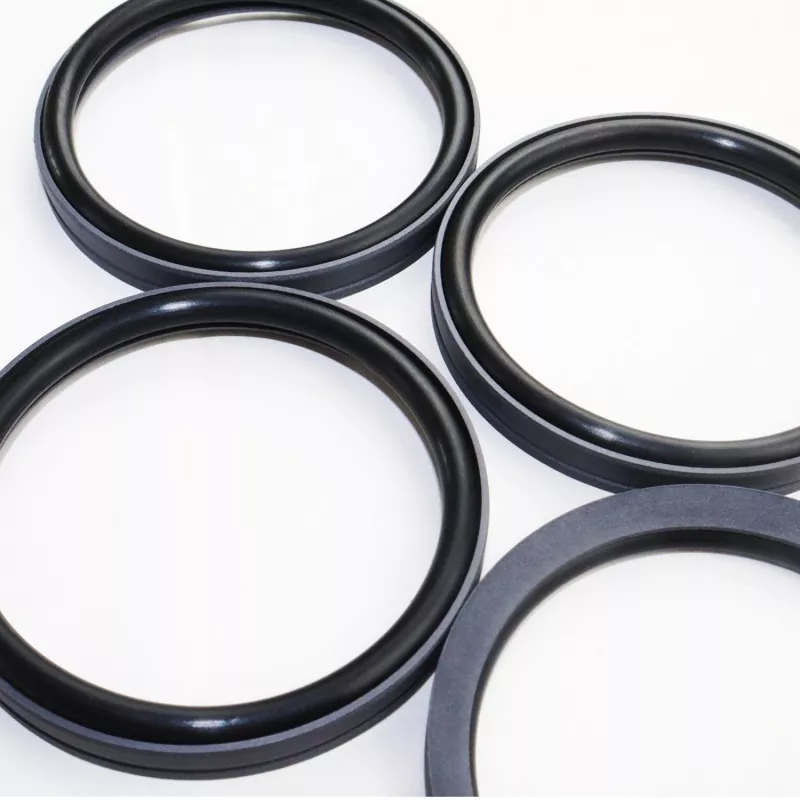

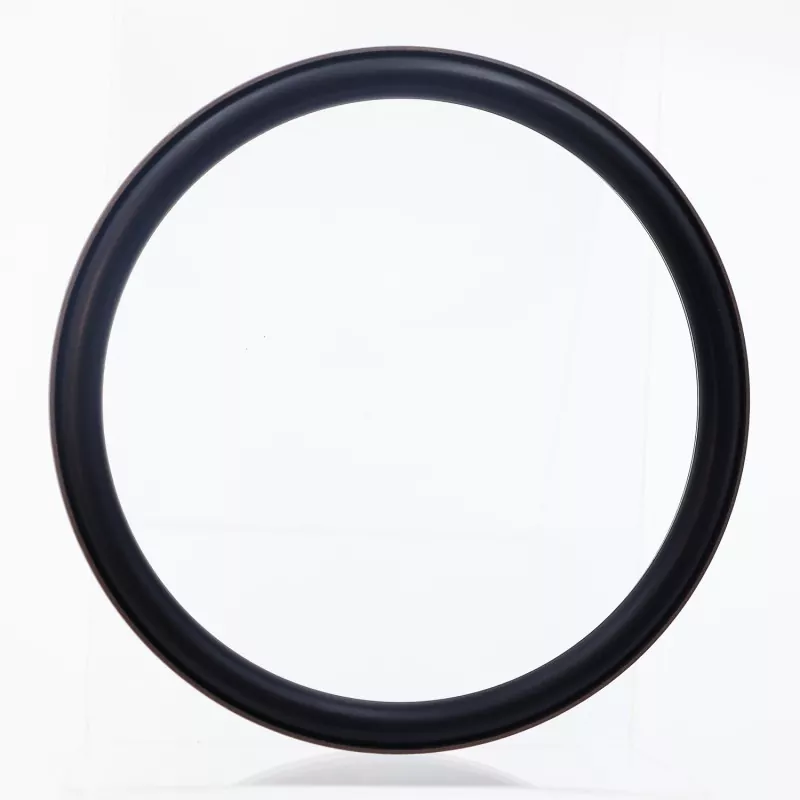

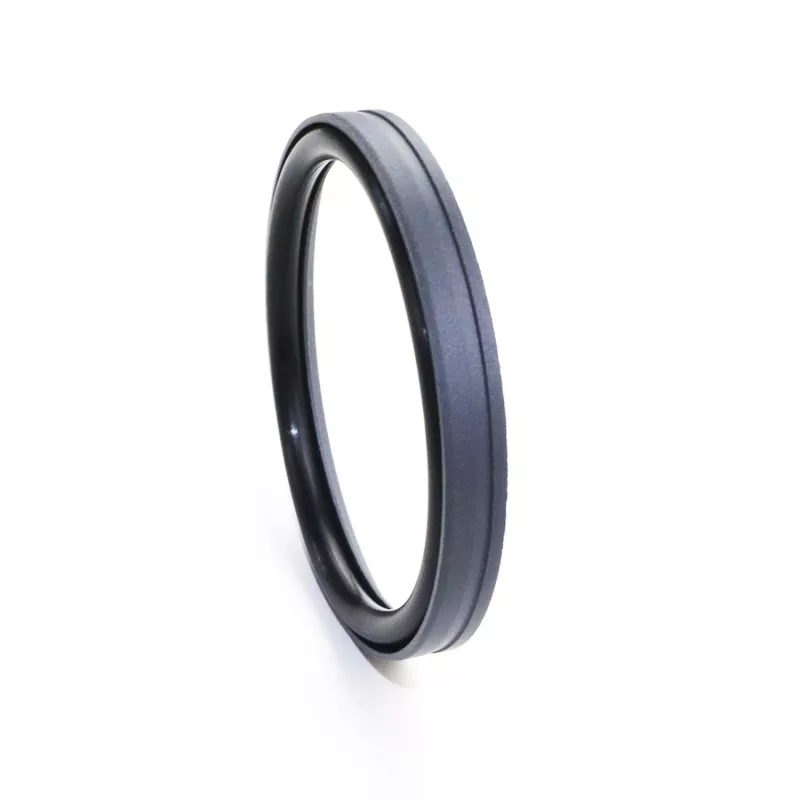

Η συνδυασμένη σφράγιση τύπου ποδιού με διάτρηση αποτελείται από έναν στεγανοποιητικό δακτύλιο σε σχήμα ποδιού κατασκευασμένο από PTFE (ή σύνθετο υλικό PTFE) και έναν ελαστικό δακτύλιο Ο. Είναι σχεδιασμένο για σφράγιση μονής δράσης σε υδραυλικές και πνευματικές παλινδρομικές εφαρμογές. Κατηγοριοποιείται στις σειρές RC53 και RC54 με βάση τον αντίστοιχο δακτύλιο Ο (συμβατό με το πρότυπο GB1235). Χάρη στη σχεδίαση με λεπτό χείλος του στεγανοποιητικού δακτυλίου, προσφέρει εξαιρετική αντιστάθμιση παρακολούθησης και ανώτερη απόδοση στεγανοποίησης. Έχει καλή απόδοση τόσο σε συνθήκες υψηλής όσο και σε συνθήκες χαμηλής πίεσης, λειτουργεί χωρίς «κολλητική ολίσθηση» (έρπουσα), υποστηρίζει μακροχρόνια σφράγιση χωρίς λάδι και χρησιμοποιείται ευρέως για κυλινδρικά έμβολα υψηλής πίεσης.
Η σφηνοειδής αυλάκωση στην επιφάνεια σφράγισης σε σχήμα ποδιού ενισχύει την ακεραιότητα της στεγανοποίησης και την αντοχή στη μόλυνση, ενώ μειώνει την τριβή. Ο δομικός σχεδιασμός βελτιώνει επίσης την ικανότητα του στεγανοποιητικού να φέρει πίεση. Γενικά, δεν είναι κατάλληλο για εγκατάσταση σε κλειστές αυλακώσεις.
1. Κατάλληλο τόσο για υδραυλικές όσο και για πνευματικές εφαρμογές.
2. Εξαιρετική απόδοση στεγανοποίησης τόσο σε συνθήκες υψηλής όσο και σε συνθήκες χαμηλής πίεσης.
3. Χαμηλή τριβή, ελάχιστη αντίσταση θραύσης, ομαλή κίνηση, ίση δυναμική και στατική τριβή και χωρίς ολίσθηση.
4. Μεγάλη διάρκεια ζωής. κατάλληλο για εφαρμογές λίπανσης χωρίς λάδι.
5. Κατάλληλο για σφράγιση υψηλής πίεσης και εξαιρετικά υψηλής πίεσης.
Οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα.
|
Πίεση (MPa) |
Θερμοκρασία (°C) |
Ταχύτητα m/s |
Μέσα ενημέρωσης |
|
≤100 |
-35 έως +100 (με NBR O-ring) |
≤6 |
Υδραυλικά λάδια ορυκτών, πυρίμαχα υγρά (HFA/HFB), αέρια κ.λπ. |
|
-20 έως +180 (με O-ring FKM) |
1. Τα συμβατά υλικά O-ring περιλαμβάνουν: R01 Nitrile Rubber (NBR), R02 Fluoroelastomer (FKM) κ.λπ.
2. Υλικό στεγανοποιητικού δακτυλίου: Τυπικό υλικό PTFE3. Άλλα διαθέσιμα υλικά περιλαμβάνουν PTFE2, PTFE4 και άλλα πλαστικά υψηλής απόδοσης.
Μοντέλο παραγγελίας: RC53-80x69.6x9.8-PTFE3-R01
Διάμετρος οπής x Διάμετρος αυλάκωσης x Πλάτος αυλάκωσης | PTFE3: Τροποποιημένος κωδικός υλικού PTFE | R01: Κωδικός υλικού O-ring
Οποιοδήποτε μέγεθος εντός του εύρους παραμέτρων είναι διαθέσιμο
|

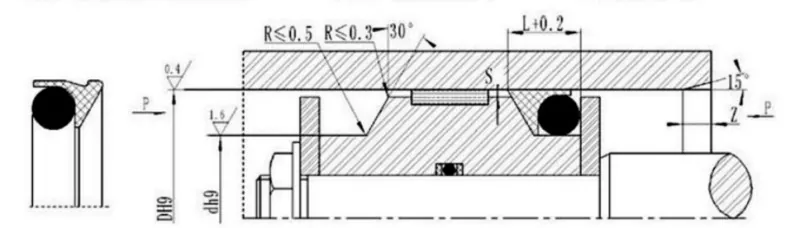

Εύρος διαφράγματος Δ Η9 |
Διάμετρος αυλάκωσης d h9 |
Πλάτος αυλάκωσης L+0,2 |
Ακτινικό διάκενο Smax |
Λοξότμηση Zmin |
Διάμετρος σύρματος δακτυλίου Ο κάνω |
|
|
<40 Mpa |
<60Mpa |
|||||
|
13~24 |
Δ-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
Δ-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
Δ-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Συμβατό με δακτυλίους O GB1235. μπορεί να παρασχεθεί οποιοδήποτε μέγεθος εντός του καθορισμένου εύρους.
|
Εύρος διαφράγματος Δ Η9 |
Διάμετρος αυλάκωσης d h9 |
Πλάτος αυλάκωσης L+0,2 |
Ακτινικό διάκενο Smax |
Λοξότμηση Zmin |
Διάμετρος σύρματος δακτυλίου Ο κάνω |
|
|
<40 Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
Δ-11,0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
Δ-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Σημείωση: Για πιέσεις >60 MPa, χρησιμοποιείται ανοχή προσαρμογής H8/8 στην περιοχή βάσης στεγανοποίησης και το διάκενο στεγανοποίησης εξαιρετικά υψηλής πίεσης Smax είναι <0,05.
