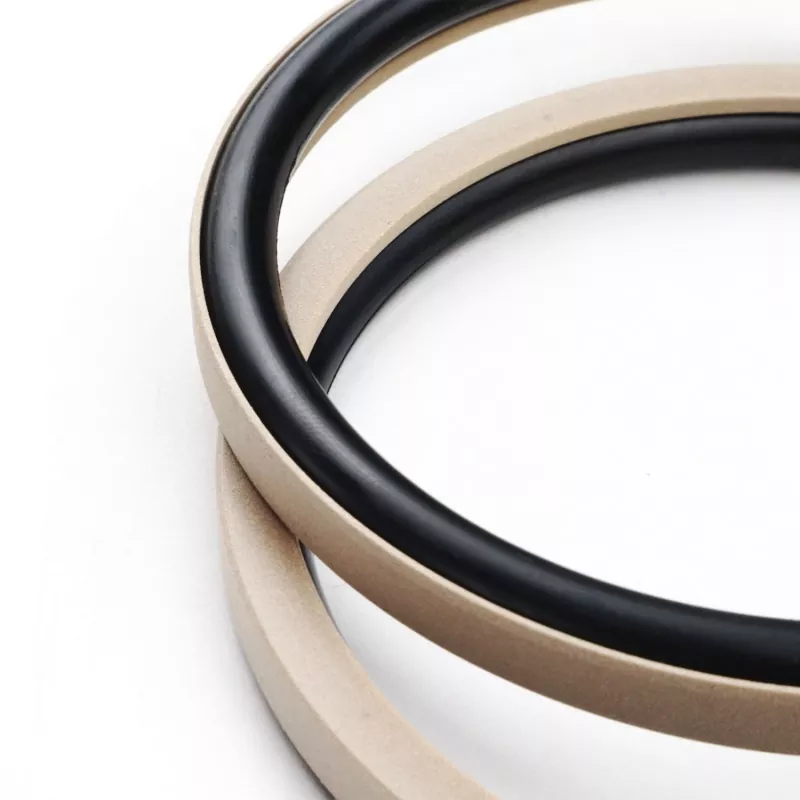

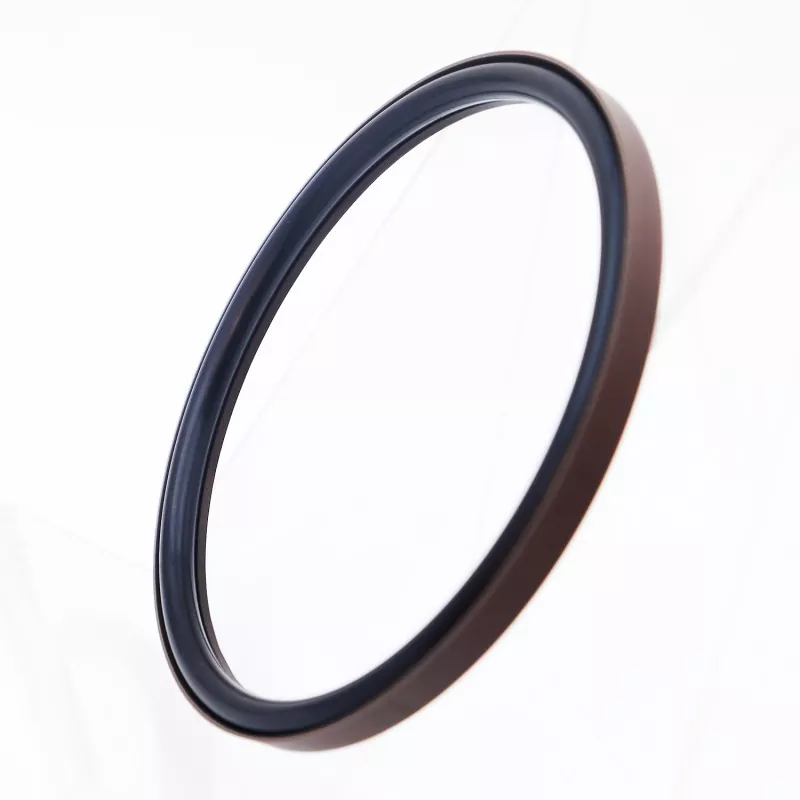

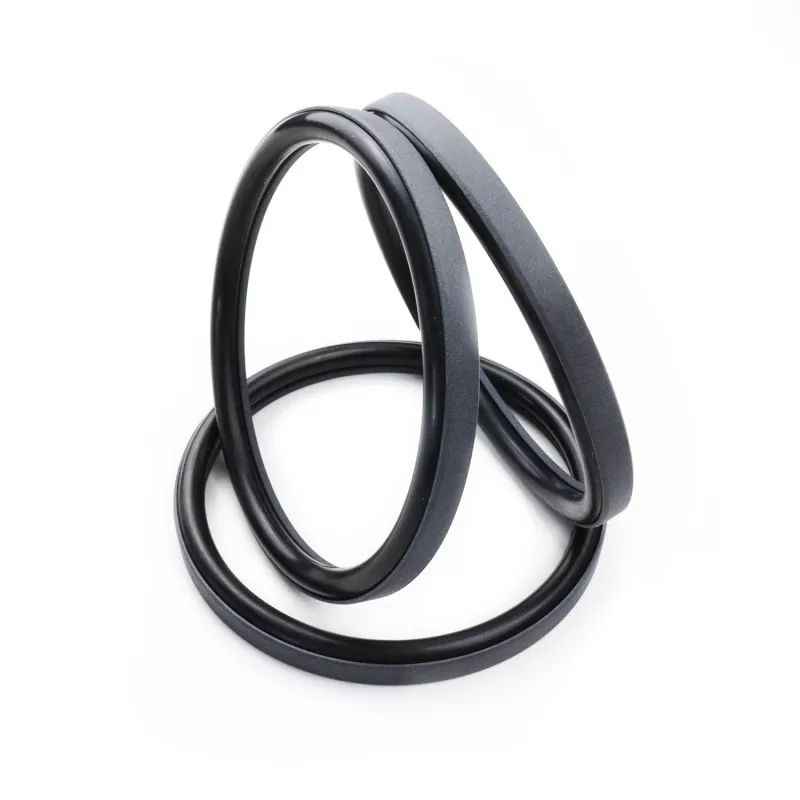

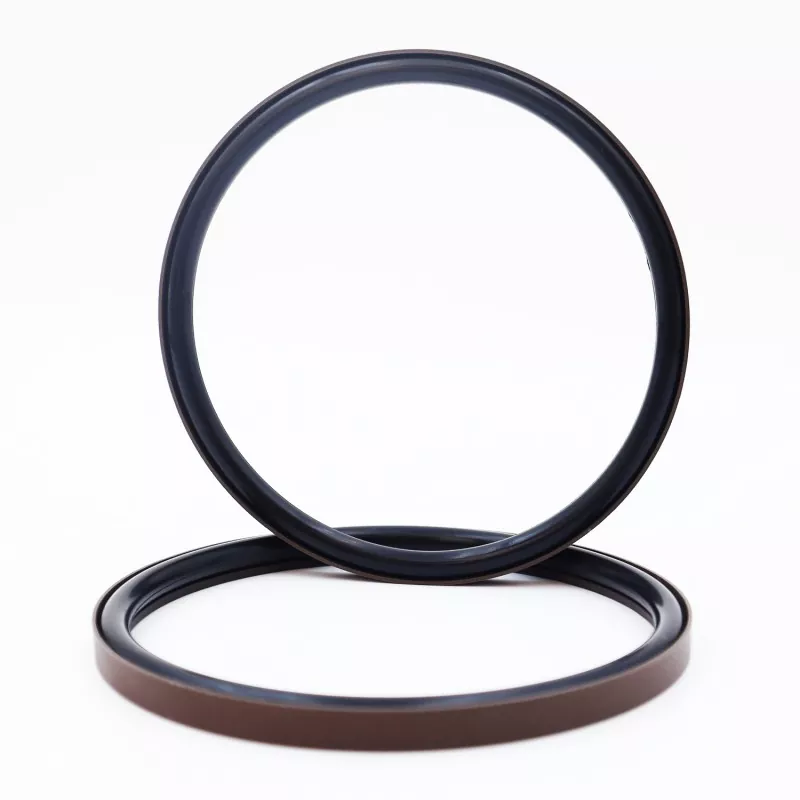

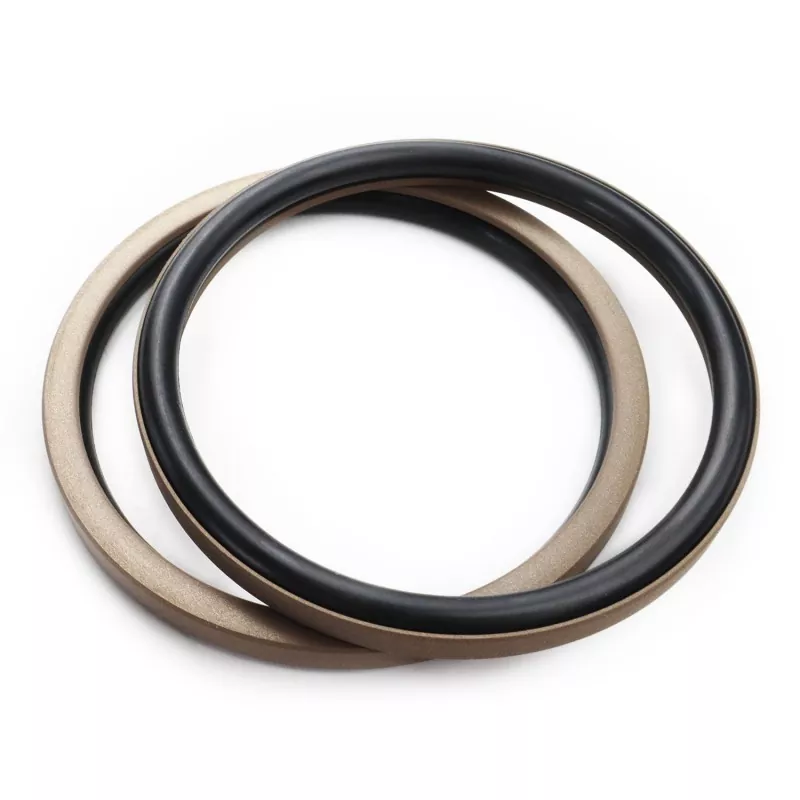

Η συνδυασμένη στεγανοποίηση ορθής γωνίας για έμβολο αποτελείται από έναν ορθογώνιο δακτύλιο στεγανοποίησης από PTFE (ή ένα σύνθετο υλικό PTFE) και έναν ελαστικό δακτύλιο Ο. Είναι σχεδιασμένο για σφράγιση μονής δράσης σε υδραυλικές και πνευματικές παλινδρομικές εφαρμογές. Κατηγοριοποιείται στις σειρές RC51 και RC52 με βάση τον αντίστοιχο δακτύλιο Ο (συμβατό με το πρότυπο GB1235). Ο ορθογώνιος στεγανοποιητικός δακτύλιος διαθέτει σχέδιο με λεπτό χείλος που προσφέρει εξαιρετικές δυνατότητες αντιστάθμισης παρακολούθησης, με αποτέλεσμα ανώτερη απόδοση στεγανοποίησης.
Το προϊόν προσφέρει χαμηλό συντελεστή τριβής και ελάχιστη τριβή διάσπασης. Εξασφαλίζει ισορροπημένη δυναμική και στατική τριβή, λειτουργεί ομαλά χωρίς «κολλητική ολίσθηση» (σπασμωδική κίνηση), υποστηρίζει συνθήκες λίπανσης χωρίς λάδι και έχει μεγάλη διάρκεια ζωής.
Η συμπαγής δομή του ταιριάζει σε τυπικές αυλακώσεις και επιτρέπει την εύκολη εγκατάσταση και συντήρηση, καθιστώντας το ιδανική επιλογή στεγανοποίησης για τα συγκροτήματα εμβόλων διαφόρων υδραυλικών κυλίνδρων.
1. Κατάλληλο τόσο για υδραυλικές όσο και για πνευματικές εφαρμογές.
2. Εξαιρετική απόδοση στεγανοποίησης σε περιβάλλοντα υψηλής και χαμηλής πίεσης.
3. Χαμηλή τριβή, ελάχιστη τριβή απόσπασης, ομαλή λειτουργία, ισορροπημένη δυναμική και στατική τριβή και χωρίς ολίσθηση.
4. Μεγάλη διάρκεια ζωής. κατάλληλο για εφαρμογές λίπανσης χωρίς λάδι.
5. Συμπαγής σχεδιασμός. εύκολη εγκατάσταση και συντήρηση.
Οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα.
|
Πίεση (MPa) |
Θερμοκρασία (°C) |
Ταχύτητα m/s |
Μέσα ενημέρωσης |
|
≤70 |
-35 έως +100 (με NBR O-ring) |
≤6 |
Υδραυλικά λάδια ορυκτών, πυρίμαχα υγρά (HFA/HFB), αέρια κ.λπ. |
|
-20 έως +180 (με O-ring FKM) |
1. Τα υλικά για το συνοδευτικό O-ring περιλαμβάνουν: R01 Nitrile Rubber (NBR), R02 Fluoroelastomer (FKM) κ.λπ.

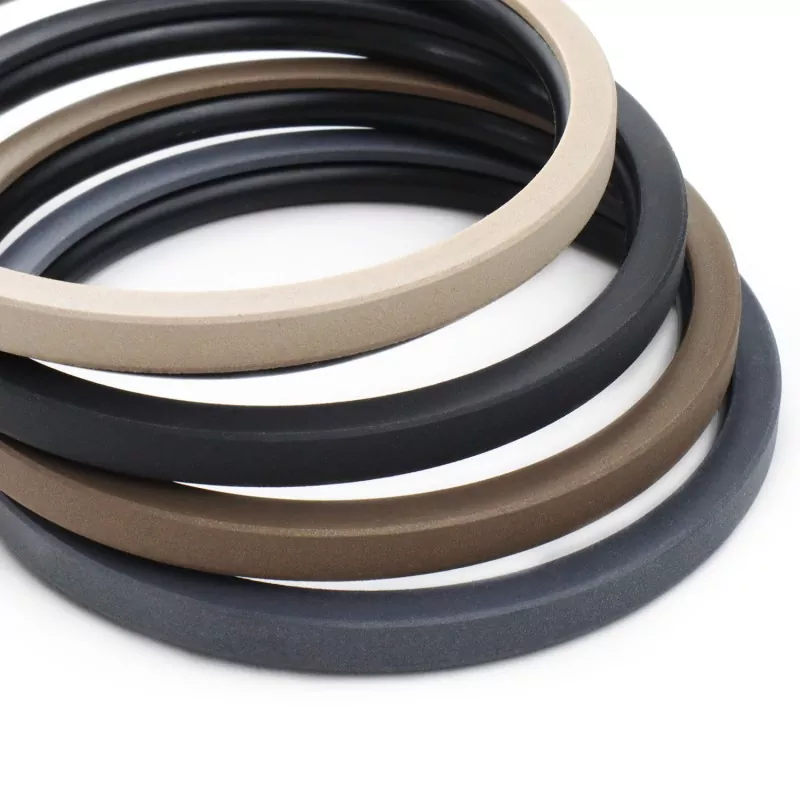

2. Υλικό στεγανοποιητικού δακτυλίου: Τυπικό υλικό PTFE3. Άλλες διαθέσιμες επιλογές περιλαμβάνουν PTFE2, PTFE4 και άλλα πλαστικά υψηλής απόδοσης.
Μοντέλο παραγγελίας: RC51—80x70x7,6—PTFE3—R01
Μοντέλο - Διάμετρος κυλίνδρου x Διάμετρος αυλάκωσης x Πλάτος αυλάκωσης | PTFE3: Τροποποιημένος κωδικός υλικού PTFE | R01: Κωδικός υλικού O-ring
Προδιαγραφές εντός των καθορισμένων περιοχών είναι διαθέσιμες.
|

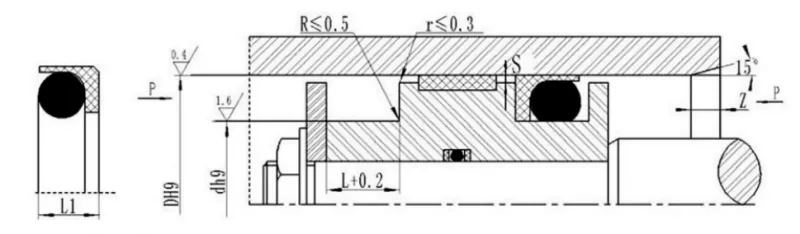

Στάνταρ μοντέλο DH9 RC51 |
Ελαφρύ φορτίο DH9 RC51-Q |
DH9 βαρέως τύπου RC51-Z |
Διάμετρος αυλάκωσης d h9 |
Πλάτος αυλάκωσης L+0,2 |
Ύψος σφραγίδας L1 |
Ακτινικό διάκενο Smax |
Λοξότμηση Zmin |
Ο-ring σύρμα διάμετρος do |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12,9~23,9 |
- |
Δ-3,5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24~49,9 |
- |
Δ-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9~23,9 |
Δ-6,8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
Δ-10,0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
Δ-13,0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
Δ-15,9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
Δ-17,8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
Δ-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Σημειώσεις:1. Η ελαφριά σειρά εγκαθίσταται ευκολότερα σε κλειστές αυλακώσεις πλάτους μεγαλύτερου των 30 mm.
2. Συμβουλευτείτε την εταιρεία σχετικά με την εγκατάσταση σε κλειστές αυλακώσεις.
3. Για πιέσεις άνω των 40 MPa, χρησιμοποιήστε μια ανοχή προσαρμογής H8/f8 για την περιοχή της βάσης στεγανοποίησης.
