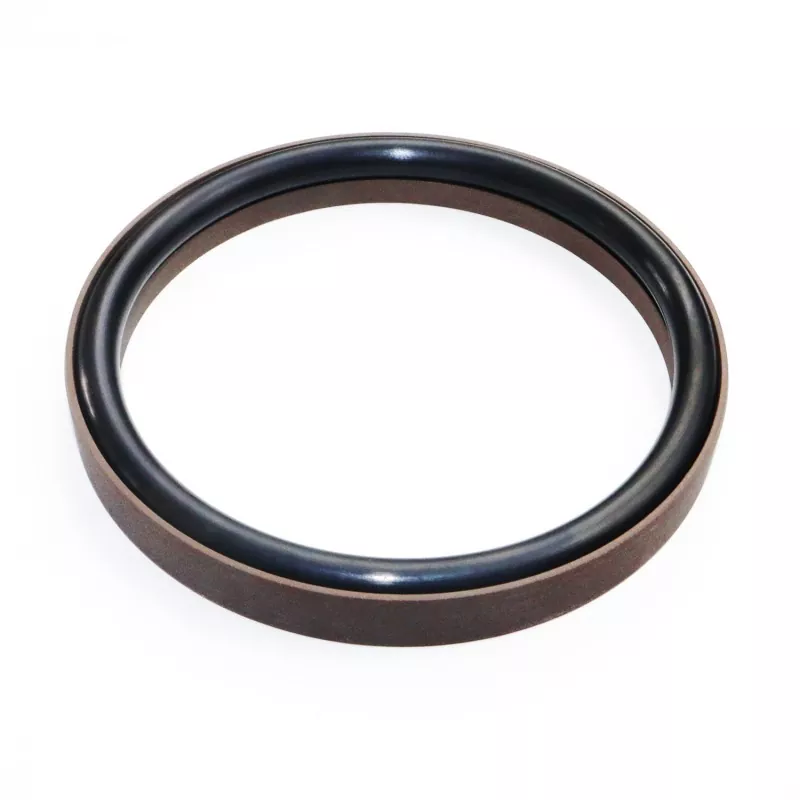

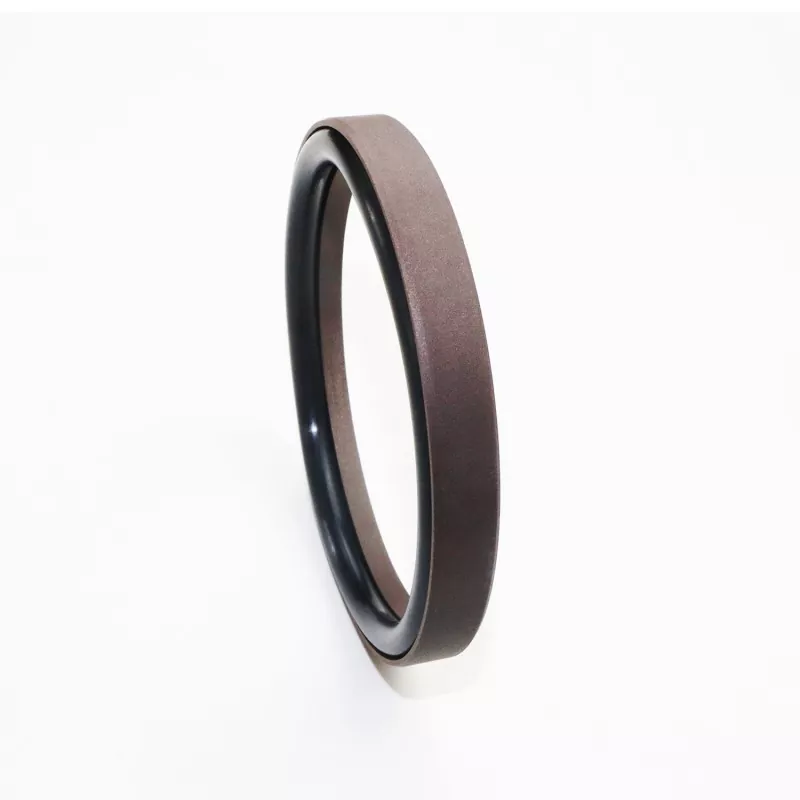

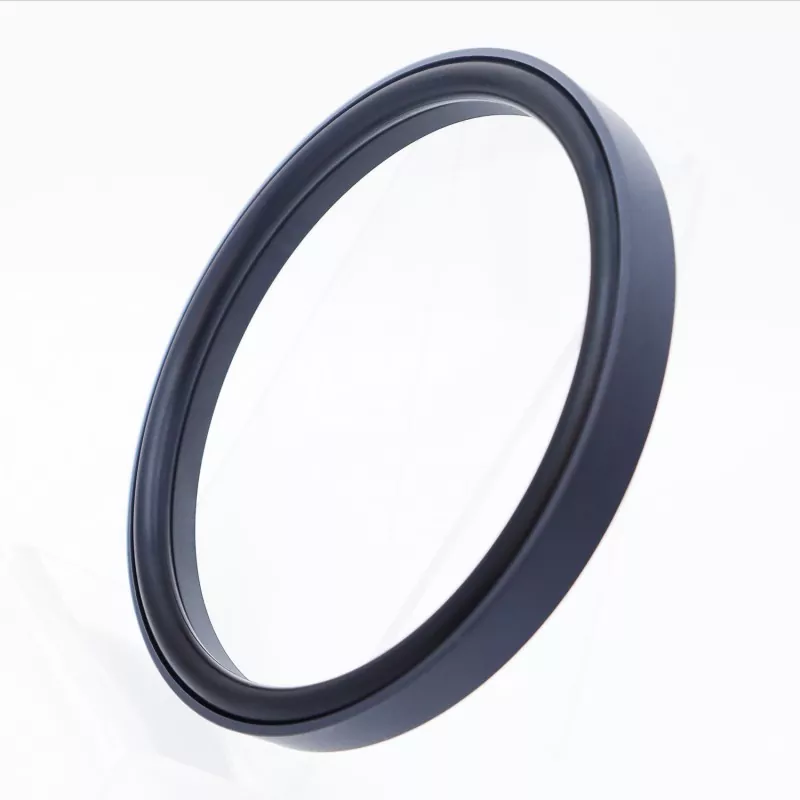

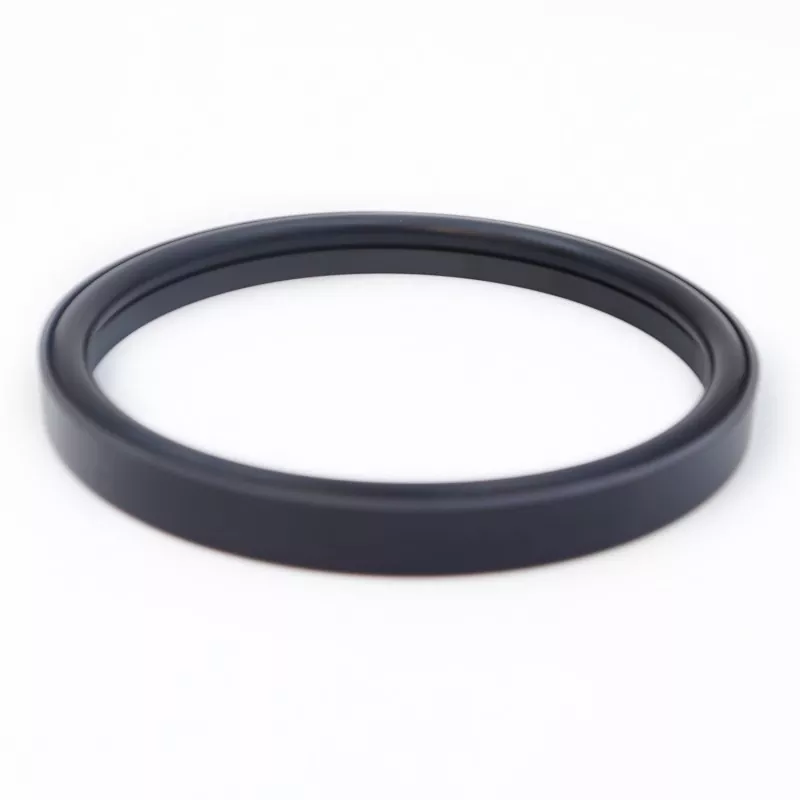

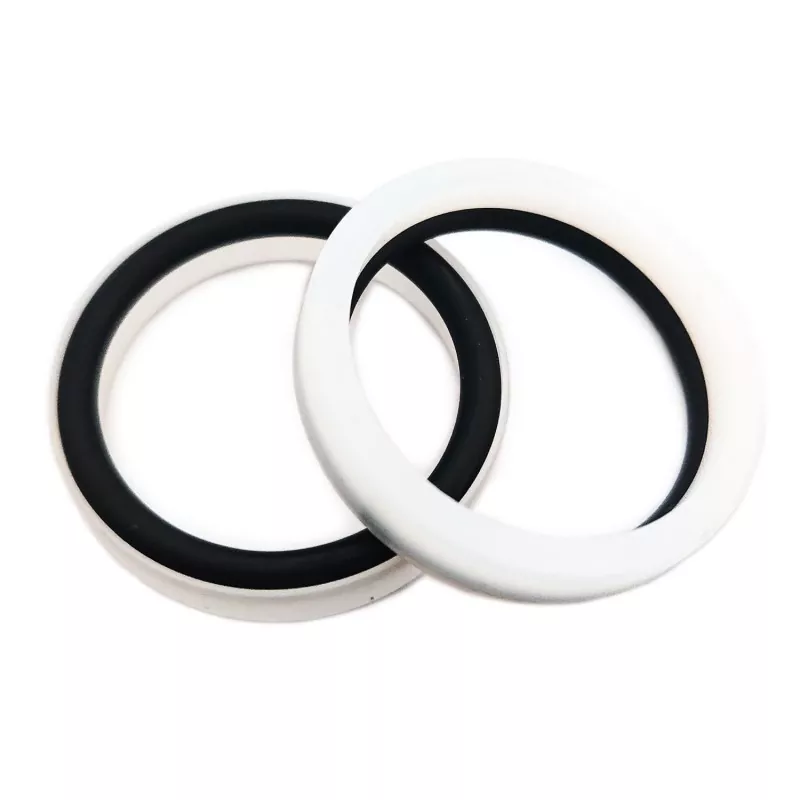

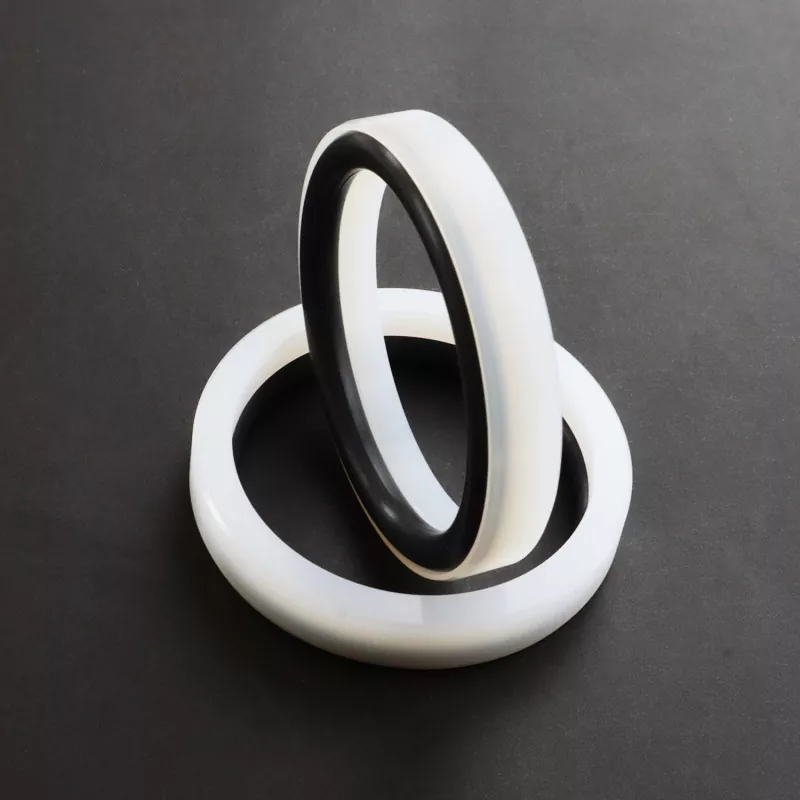

Το Ενισχυμένο Βήμα Συνδυασμένη Σφράγιση για Ράβδο (σχεδιασμένο για εφαρμογές εξαιρετικά υψηλής πίεσης και με βάση το νερό) αποτελείται από έναν ενισχυμένο ορθογώνιο δακτύλιο στεγανοποίησης από PTFE (ή σύνθετο PTFE) και έναν ελαστικό δακτύλιο Ο. Διατίθεται στις σειρές RC58 και RC59, ανάλογα με τον συγκεκριμένο δακτύλιο Ο που χρησιμοποιείται (συμβατό με το πρότυπο GB1235). Προσφέρει απόδοση χαμηλής τριβής—εξασφαλίζοντας μηδενική αντίσταση κατά την εκκίνηση και ομαλή παλινδρομική κίνηση χωρίς ολίσθηση—και είναι κατάλληλο για μακροχρόνια λειτουργία σε περιβάλλοντα χωρίς λάδια, μειώνοντας έτσι σημαντικά την πιθανότητα βλάβης του εξοπλισμού και μειώνοντας το κόστος συντήρησης.
Χάρη στο βελτιστοποιημένο πάχος του δακτυλίου στεγανοποίησης, η στεγανοποίηση λειτουργεί αποτελεσματικά ακόμη και όταν χρησιμοποιείται με νερό ή άλλα μέσα χαμηλού ιξώδους. Ο δομικός σχεδιασμός του ενισχυμένου στεγανοποιητικού δακτυλίου ενισχύει επίσης την αντοχή του σε υψηλές και υπερυψηλές πιέσεις. Γενικά, αυτή η στεγανοποίηση δεν μπορεί να τοποθετηθεί σε κλειστή αυλάκωση.
1. Χαμηλή τριβή: ελάχιστη αντίσταση εκκίνησης, ομαλή κίνηση, ίση δυναμική και στατική τριβή και χωρίς ολίσθηση.
2. Μεγάλη διάρκεια ζωής: κατάλληλο για εφαρμογές λίπανσης χωρίς λάδι.
3. Κατάλληλο για σφράγιση συστημάτων υψηλής πίεσης και υπερ-υψηλής πίεσης, καθώς και μέσων χαμηλού ιξώδους όπως το νερό.
Οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα.
|
Πίεση (MPa) |
Θερμοκρασία (°C) |
Ταχύτητα m/s |
Μέσα ενημέρωσης |
|
≤200 |
-35 έως +100 (με NBR O-ring) |
≤6 |
Υδραυλικά λάδια με βάση ορυκτά, πυρίμαχα υγρά (HFA/HFB), νερό κ.λπ. |
|
-20 έως +200 (με O-ring FKM) |
1. Τα συμβατά υλικά O-ring περιλαμβάνουν: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM) κ.λπ.
2. Υλικό στεγανοποιητικού δακτυλίου: Τυπικό υλικό PTFE3. Τα εναλλακτικά υλικά περιλαμβάνουν PTFE2, PTFE4 και άλλα πλαστικά υψηλής απόδοσης.
Μοντέλο παραγγελίας: RC58—80x69.2x10.5—PTFE3—R01
Μοντέλο - Διάμετρος οπής x Διάμετρος αυλάκωσης x Πλάτος αυλάκωσης | PTFE3 - Τροποποιημένος κωδικός υλικού PTFE | R01 - O-ring Material Code
Προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες.
|

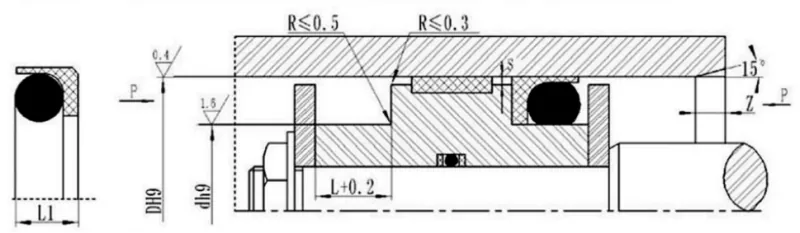

Στάνταρ μοντέλο DH9 RC58 |
Ελαφρύ φορτίο DH9 RC58-Q |
DH9 βαρέως τύπου RC58-Z |
Διάμετρος αυλάκωσης d h9 |
Πλάτος αυλάκωσης L+0,2 |
Ύψος σφραγίδας L1 |
Γωνιακή ακτίνα Rmax |
Ακτινικό διάκενο Smax |
Λοξότμηση Zmin |
Διάμετρος σύρματος δακτυλίου Ο κάνω |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12,9 |
13~23,9 |
- |
Δ-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23,9 |
24~49,9 |
9~12,9 |
Δ-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23,9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
Δ-10,8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
Δ-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
Δ-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Σημείωση: Για πιέσεις >60 MPa, χρησιμοποιείται ανοχή προσαρμογής H8/f8 στην περιοχή της βάσης στεγανοποίησης. για σφράγιση εξαιρετικά υψηλής πίεσης, Smax < 0,05.
Συμβατό με δακτυλίους O GB1235. μπορεί να παρασχεθεί οποιοδήποτε μέγεθος εντός του καθορισμένου εύρους παραμέτρων.
|
Εύρος διαφράγματος Δ Η9 |
Διάμετρος αυλάκωσης d h9 |
Πλάτος αυλάκωσης L+0,2 |
Ακτινικό διάκενο Smax |
Γωνιακή ακτίνα Rmax |
Λοξότμηση Zmin |
Διάμετρος σύρματος δακτυλίου Ο κάνω |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
Δ-11,5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
Δ-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
