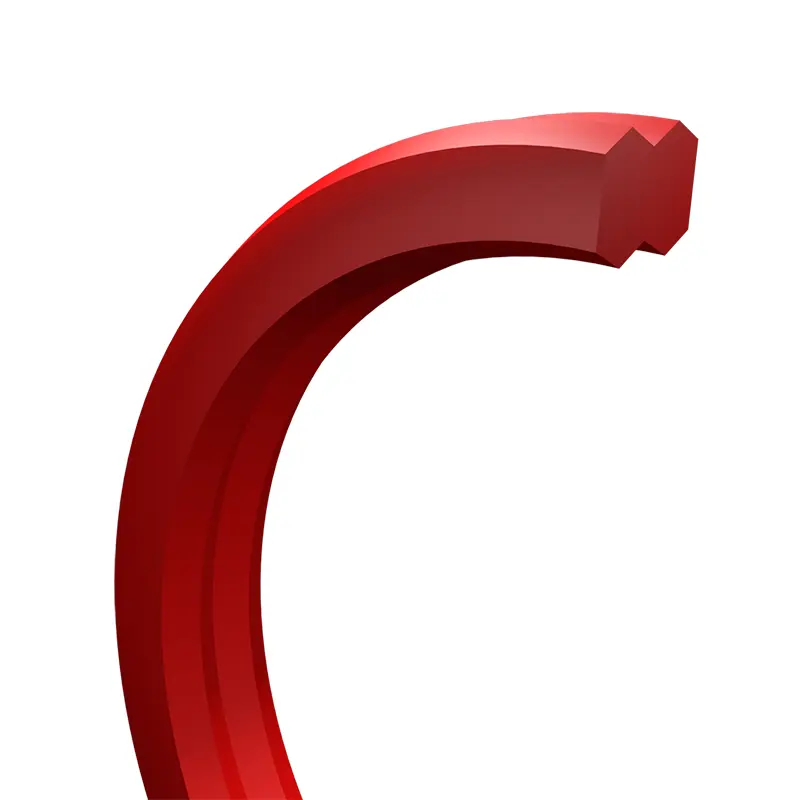

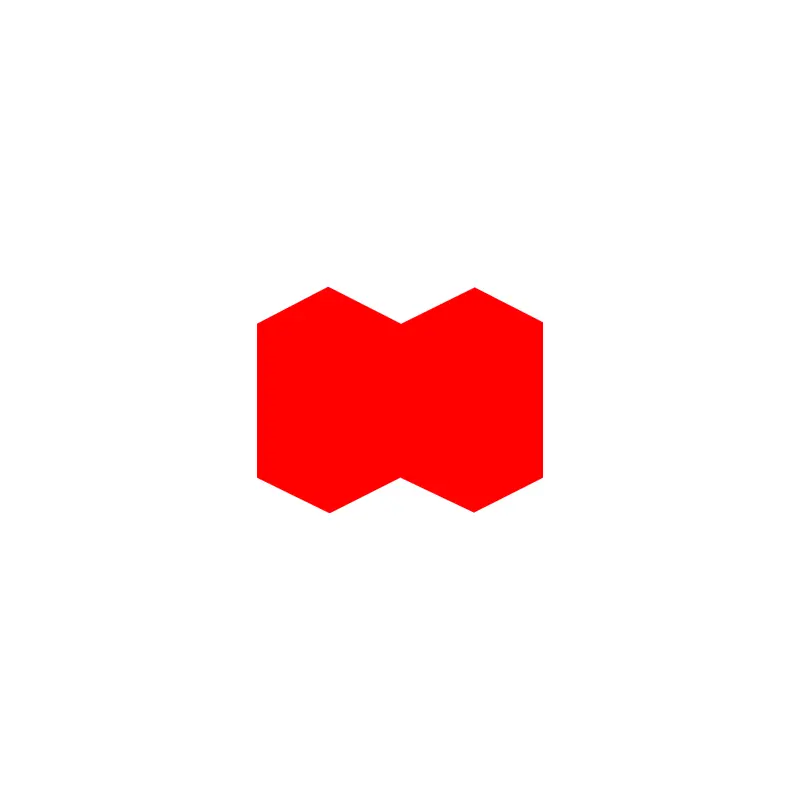

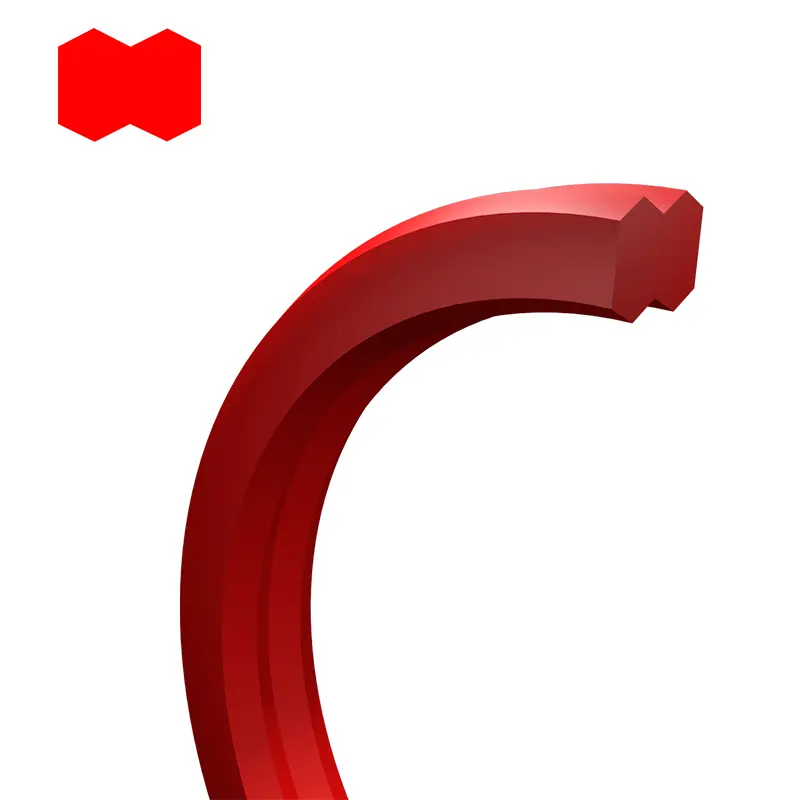

Δακτύλιος σφράγισης σχήματος αλτήρας

Στον τρέχον υδραυλικό σχεδιασμό κυλίνδρων, ο δακτύλιος Ο ή ο δακτύλιος δακτυλίου O-δακτυλίου O χρησιμοποιούνται κυρίως ως στατικές σφραγίδες. Ωστόσο, αυτό το διάλυμα στεγανοποίησης έχει ορισμένους κινδύνους κατά τη διάρκεια της συναρμολόγησης, επειδή ο δακτύλιος Ο μπορεί να στρεβλώνεται και η θέση του δακτυλίου συγκράτησης μπορεί να μην είναι βέλτιστη. Αυτή η λύση δείχνει επίσης μειονεκτήματα σε περίπτωση παλμών πίεσης και εισβολή της βρωμιάς. Σε αυτή την περίπτωση, ο δακτύλιος σφράγισης σε σχήμα αλτήρας μπορεί να χρησιμοποιηθεί ως ιδανικό υποκατάστατο ως στατική υδραυλική σφράγιση ενός μόνο πρωτότυπου.

Χαρακτηριστικά και εφαρμογές προϊόντος:

Τεχνικά δεδομένα

Πίεση: Έως 50MPa.

Θερμοκρασία: -35 ℃ ...+110 ℃.

Υλικό: πολυουρεθάνη.

Απαιτήσεις εγκατάστασης

(1) Η εγκατάσταση CHAMFER C επιλέγεται σύμφωνα με την τιμή του βάθους αυλάκωσης W (mm)

Όταν W <3; C≥3.

Όταν W> 3; C≥5.

(2) επιφανειακό φινίρισμα

(3) Ο δακτύλιος σφράγισης σχήματος αλτήρα δεν έχει διαρροή κάτω από τις ακόλουθες συνθήκες δοκιμής και είναι πολύ ανθεκτικός στην εξώθηση.

(4) Βέλτιστο κενό σφράγισης:

Κύλινδρο Bore - H8

Οδηγός μανίκι - G6

Δεδομένου ότι η σφράγιση είναι πολύ ανθεκτική στην εξώθηση, μπορεί να επιτευχθεί ένα ακτινικό κενό σφράγισης 0,2 mm.

Σε χαμηλή χρήση θερμοκρασίας, πρέπει να αποφεύγονται αποκλίσεις από το μανίκι οδηγού στην οπή του κυλίνδρου και στη ράβδο εμβόλου.

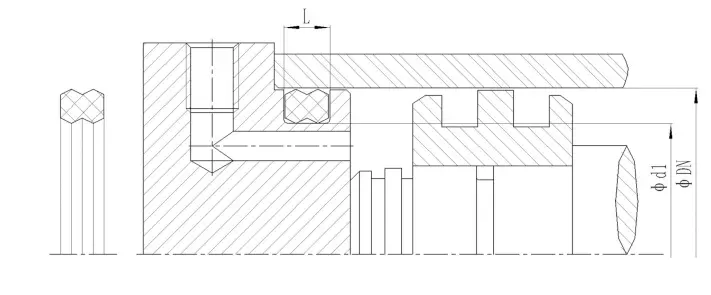

Συστάσεις εγκατάστασης

Πλεονέκτημα

Σε σύγκριση με τους δακτυλίους O ή τους συνδυασμούς δακτυλίου διατήρησης O, οι σφραγίδες αλτήρα έχουν τα ακόλουθα πλεονεκτήματα:

(1) Πολύ ανθεκτικό στη συστροφή

(2) Εύκολη εγκατάσταση

(3) Μεγάλη διάρκεια ζωής

(4) Αντίσταση υψηλής πίεσης

Εφαρμογή

Οι σφραγίδες αλτήρων χρησιμοποιούνται συνήθως σε υδραυλικούς κυλίνδρους, όπως:

(1) περονοφόρα

(2) υδραυλικά μηχανήματα κατασκευής

(3) Βιομηχανική υδραυλική

(4) Εργαλεία μηχανής

(5) Μηχανές χύτευσης με έγχυση

(6) Υδραυλικές πιέσεις

(7) βαλβίδες κασέτας
