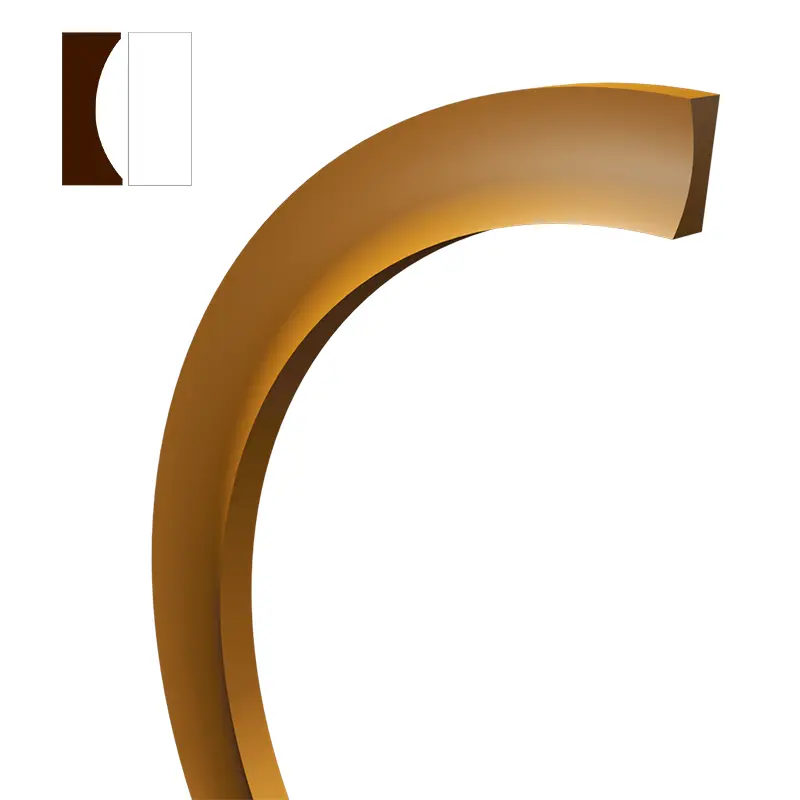

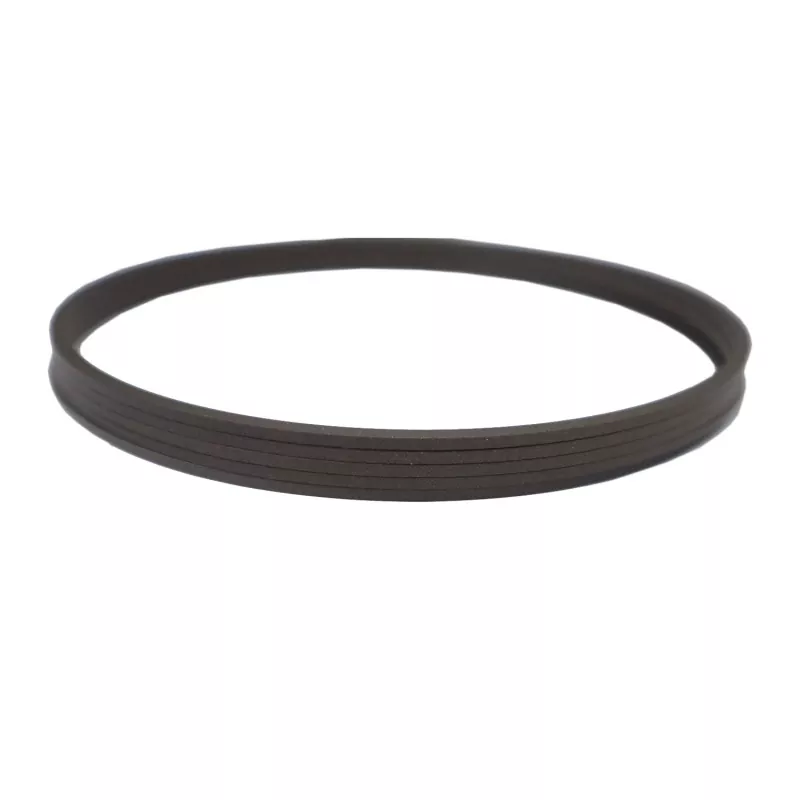

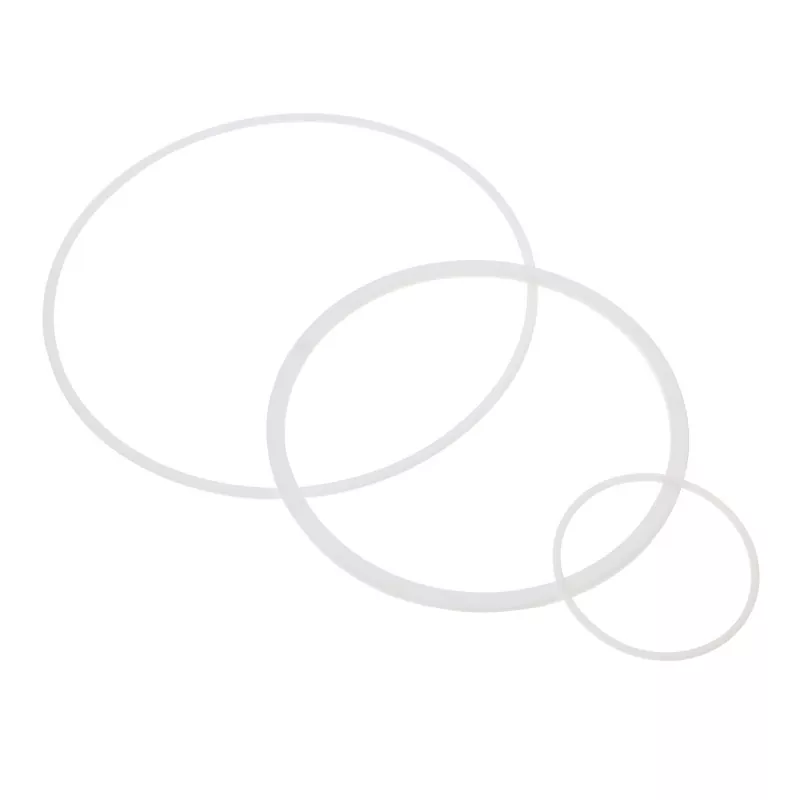

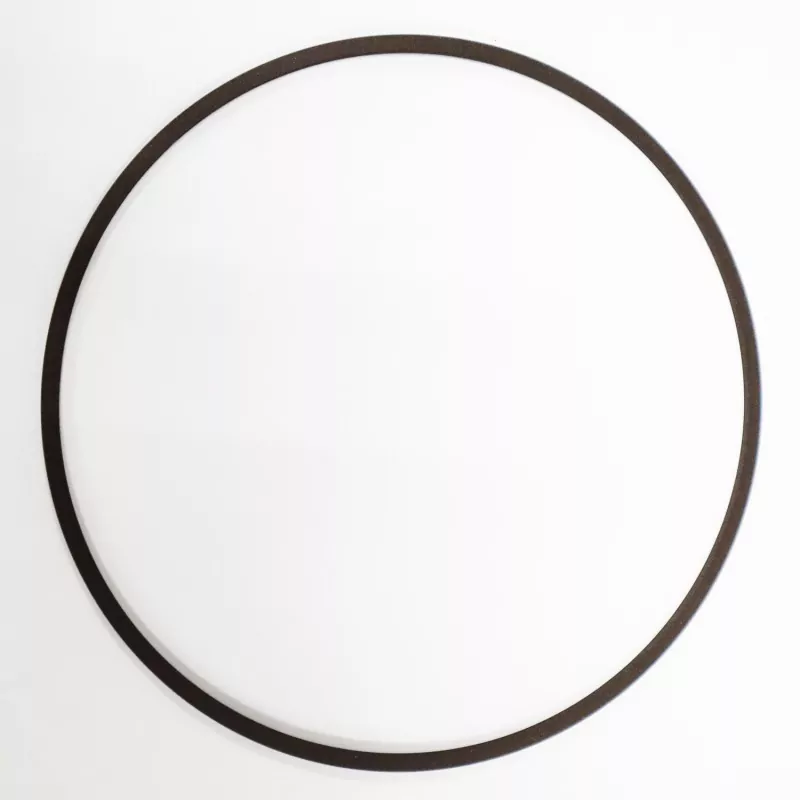

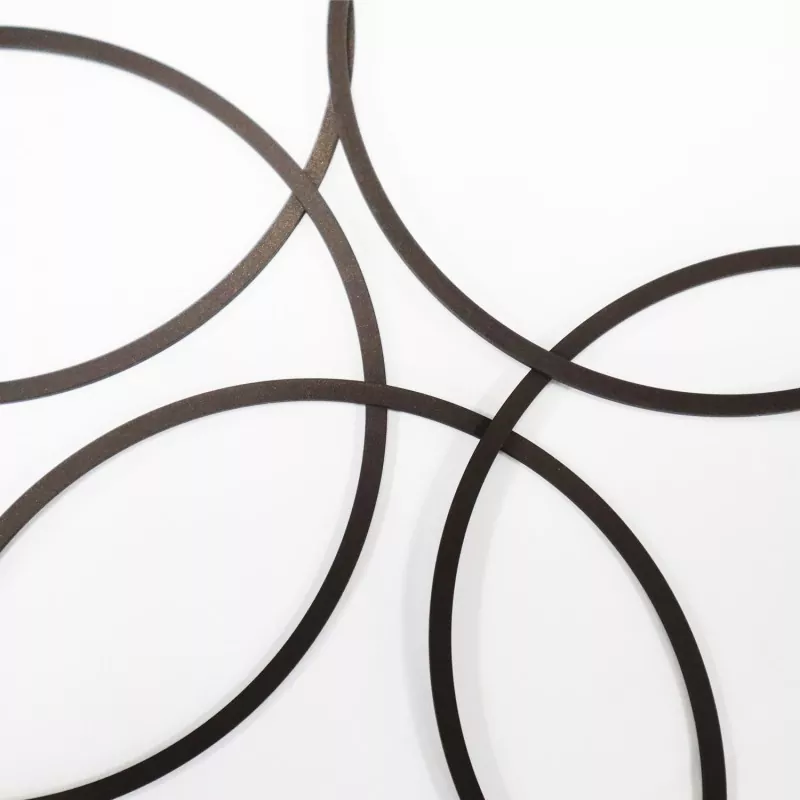

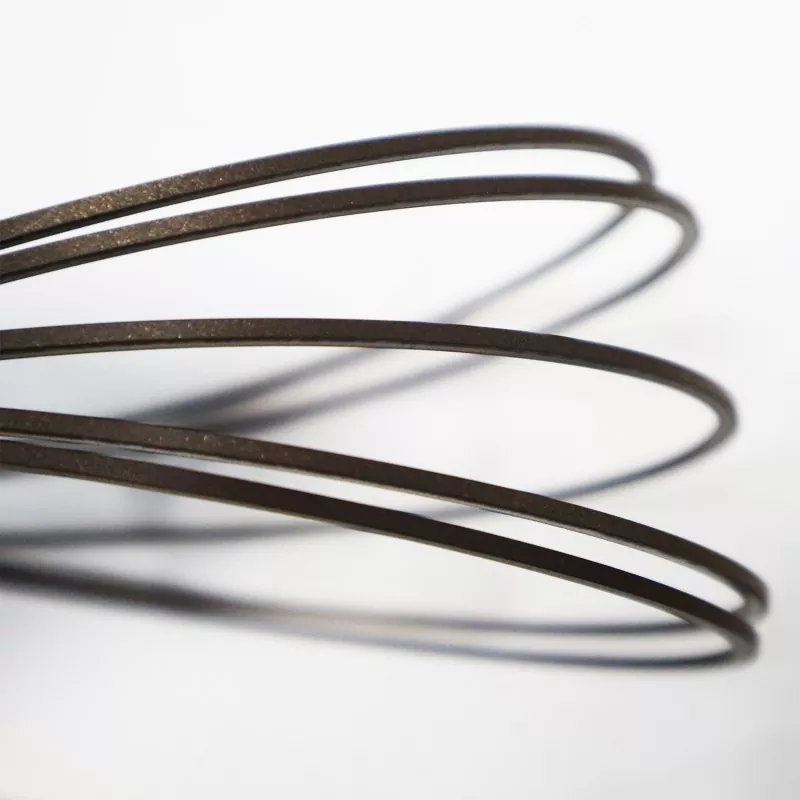

Δαχτυλίδι συγκράτησης

Ο δακτύλιος συγκράτησης χρησιμοποιείται σε συνδυασμό με τον δακτύλιο Ο ή τον δακτύλιο αστεριού για να αποτρέψει τη συμπίεση του στεγανοποιητικού δακτυλίου στο διάκενο στην πλευρά χαμηλής πίεσης υπό την επίδραση πίεσης. Καθώς η πίεση συνεχίζει να αυξάνεται, ο στεγανοποιητικός δακτύλιος καταστρέφεται από "εξώθηση" και τελικά αποτυγχάνει να σφραγίσει. Εάν χρησιμοποιείται δακτύλιος συγκράτησης, μπορεί να αποτραπεί η «εξώθηση» του στεγανοποιητικού δακτυλίου. Επομένως, ο δακτύλιος συγκράτησης είναι συμπλήρωμα του δακτυλίου στεγανοποίησης. Δεν είναι στεγανοποιητικό το ίδιο, αλλά αυξάνει το εύρος πίεσης εργασίας του δακτυλίου στεγανοποίησης.

Ο δακτύλιος συγκράτησης χρησιμοποιείται σε συνδυασμό με τον δακτύλιο Ο για να αποτρέψει την "εξώθησή του", να προστατεύσει αποτελεσματικά τον δακτύλιο Ο, να αυξήσει τη διάρκεια ζωής του και να επιτρέψει μεγαλύτερο διάκενο στεγανοποίησης, μειώνοντας έτσι το κόστος επεξεργασίας.

Χαρακτηριστικά προϊόντος και εφαρμογές:

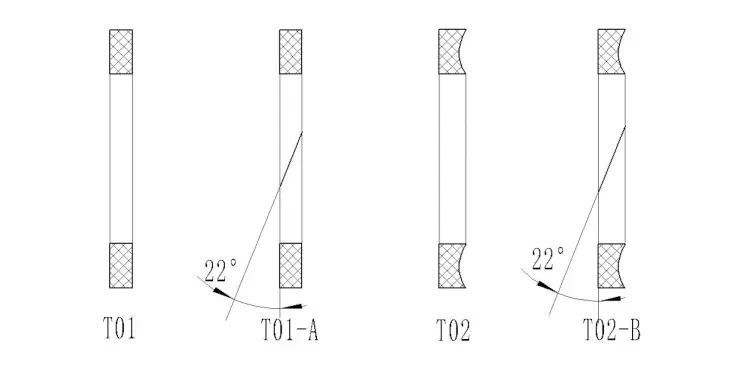

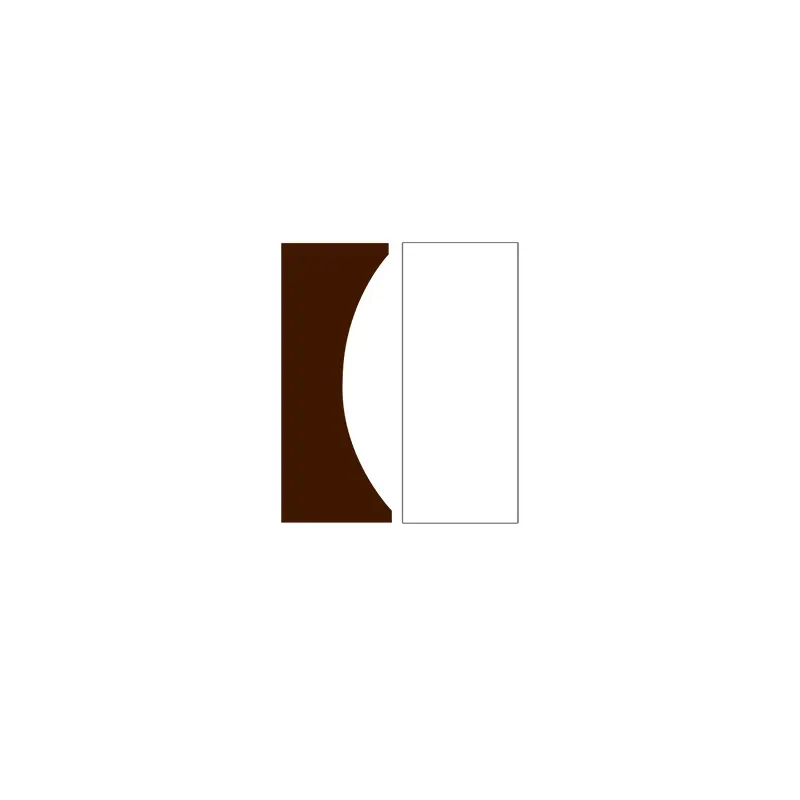

Μορφή δακτυλίου συγκράτησης και τύπος δομής

Τεχνικά Στοιχεία

Πίεση εργασίας: η στατική σφράγιση μπορεί να φτάσει περίπου τα 200Mpa (ανάλογα με το υλικό και τον τύπο σφράγισης του δακτυλίου συγκράτησης), η παλινδρομική σφράγιση μπορεί να φτάσει περίπου τα 40Mpa. Η περιστροφή ταλάντευσης/αργής ταχύτητας μπορεί να φτάσει περίπου τα 15Mpa.

Ταχύτητα: παλινδρομική και περιστροφή μπορεί να φτάσει περίπου τα 2 m/s (ανάλογα με το υλικό).

Πρότυπα Παραγγελιών

(1) Οι δακτύλιοι συγκράτησης της σειράς T01 αποτελούνται από εσωτερική διάμετρο d1, πλάτος W και πάχος T.

Παράδειγμα: T01-00356  d1: 3,56*W:1,35*T:1,23

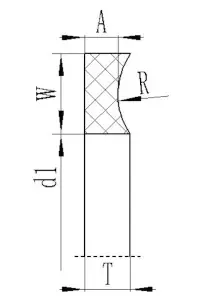

(2) Οι δακτύλιοι συγκράτησης της σειράς T02 αποτελούνται από εσωτερική διάμετρο d1, πλάτος W και πάχος Α και Τ.

Παράδειγμα: T02-027  d1:33,78*W:1,35*A:1,14*T:1,24
