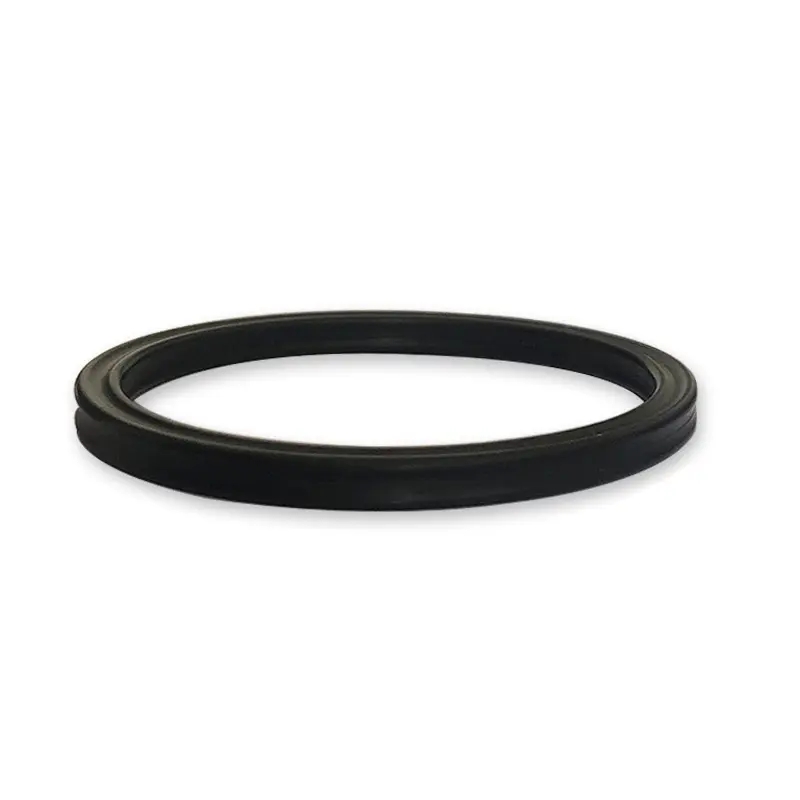

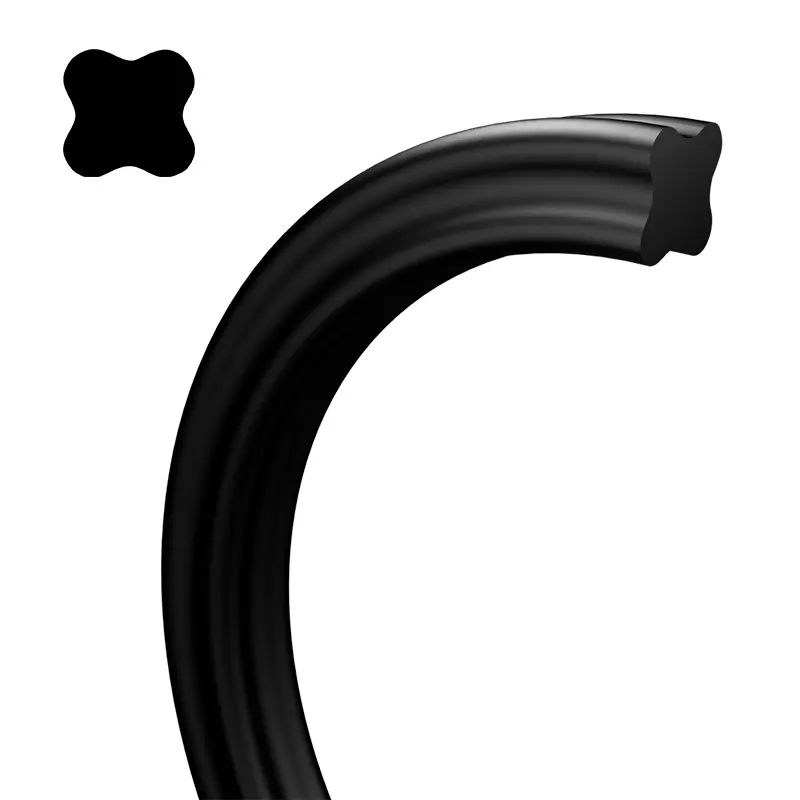

Σφραγιστικός δακτύλιος σε σχήμα αστεριού

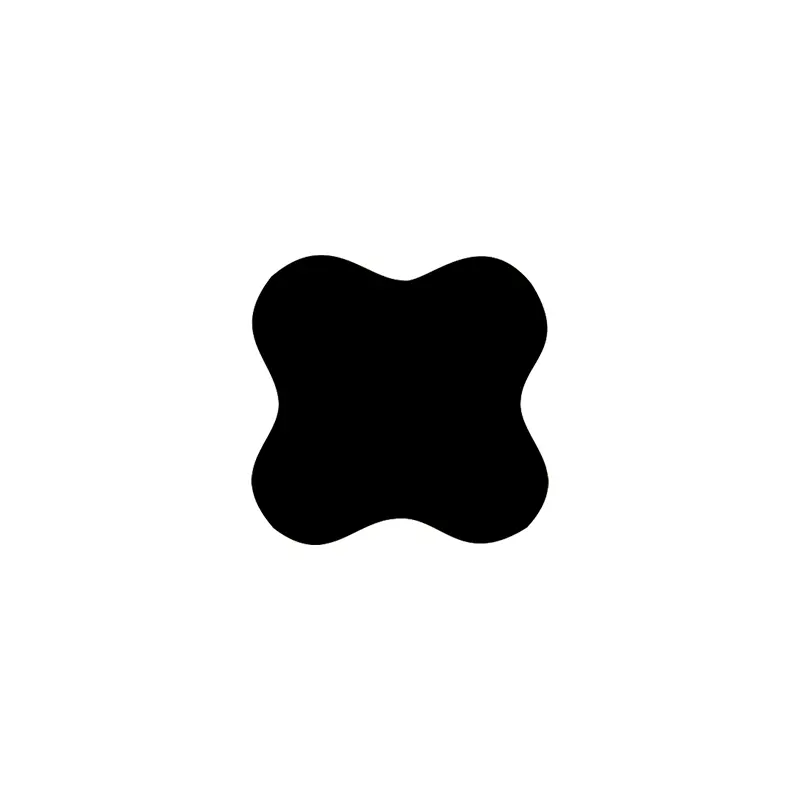

Ο στεγανοποιητικός δακτύλιος σε σχήμα αστεριού είναι μια σφράγιση τεσσάρων χειλιών με σχήμα X, επομένως ονομάζεται επίσης δακτύλιος Χ. Είναι μια βελτίωση και βελτίωση με βάση το O-ring. Οι διαστάσεις της διατομής του είναι ίδιες με αυτές του δακτυλίου Ο του αμερικανικού προτύπου AS568A και μπορεί βασικά να αντικαταστήσει τη χρήση του δακτυλίου Ο.

Σε σύγκριση με τον δακτύλιο Ο, ο στεγανοποιητικός δακτύλιος σε σχήμα αστεριού σχηματίζει μια κοιλότητα λίπανσης μεταξύ των χειλιών στεγανοποίησης, η οποία έχει μικρότερη αντίσταση τριβής και μικρή αντίσταση εκκίνησης. Επειδή το άκρο του φλας βρίσκεται στο κοίλο τμήμα της διατομής, το αποτέλεσμα στεγανοποίησης είναι καλύτερο. Η μη κυκλική διατομή αποφεύγει αποτελεσματικά το φαινόμενο κύλισης κατά την παλινδρομική κίνηση.

Το εύρος εφαρμογής του στεγανοποιητικού δακτυλίου σε σχήμα αστεριού είναι πολύ ευρύ. Επιλέξτε το κατάλληλο υλικό ανάλογα με τη θερμοκρασία, την πίεση και το μέσο. Προκειμένου να προσαρμοστεί ο δακτύλιος στεγανοποίησης σχήματος αστεριού στη δεδομένη εφαρμογή, θα πρέπει να ληφθούν υπόψη οι αμοιβαίοι περιορισμοί μεταξύ όλων των παραμέτρων εργασίας. Κατά τον προσδιορισμό του εύρους εφαρμογής, πρέπει να λαμβάνονται υπόψη η μέγιστη θερμοκρασία, η συνεχής θερμοκρασία εργασίας και ο κύκλος λειτουργίας. Σε περιστροφικές περιπτώσεις, πρέπει επίσης να λαμβάνεται υπόψη η αύξηση της θερμοκρασίας που προκαλείται από τη θερμότητα τριβής.

Αυτός ο στεγανοποιητικός δακτύλιος σε σχήμα Χ είναι ένα αυτοσφιγκτικό στοιχείο στεγανοποίησης. Η δύναμη στεγανοποίησης στην αρχική κατάσταση εξαρτάται από την ποσότητα συμπίεσης και τη σκληρότητα του υλικού. Καθώς η πίεση του συστήματος αυξάνεται, η παραμόρφωση συμπίεσης του στεγανοποιητικού δακτυλίου θα αυξηθεί και η συνολική δύναμη στεγανοποίησης θα αυξηθεί, σχηματίζοντας μια αξιόπιστη σφράγιση.

Χαρακτηριστικά προϊόντος και εφαρμογές:

Επιλογή στεγανοποιητικού δακτυλίου σε σχήμα αστεριού

Στατική σφράγιση ή παλινδρομική γραμμική κίνηση

(1) Σφράγιση οπών: Η εσωτερική διάμετρος του στεγανοποιητικού δακτυλίου σε σχήμα αστεριού πρέπει να είναι συμβατή με το αυλάκι ή λιγότερο από περίπου το 2% της διαμέτρου του πυθμένα του αυλακιού. Επειδή η δύναμη προ-συμπίεσης που δημιουργείται από την προ-συμπίεση μπορεί αποτελεσματικά να αποτρέψει τη συστροφή και την κύλιση του στεγανοποιητικού δακτυλίου.

(2) Στεγανοποίηση άξονα: Η εσωτερική διάμετρος του στεγανοποιητικού δακτυλίου σε σχήμα αστεριού πρέπει να είναι ίση ή ελαφρώς μεγαλύτερη από την εξωτερική διάμετρο του άξονα, η οποία μπορεί να ελεγχθεί εντός 1%. Ο στεγανοποιητικός δακτύλιος θα είναι ευκολότερος στην εγκατάσταση και θα έχει μεγαλύτερη διάρκεια ζωής.

Περιστροφική στεγανοποίηση

Η εσωτερική διάμετρος του δακτυλίου σε σχήμα αστεριού είναι περίπου 2~5% μεγαλύτερη από τη διάμετρο του άξονα που σφραγίζει. Επειδή ο στεγανοποιητικός δακτύλιος θα δημιουργήσει τριβή και θερμότητα όταν χρησιμοποιείται σε περιστροφή και το ελαστομερές θα συρρικνωθεί μετά τη θέρμανση (φαινόμενο θέρμανσης Joule). Για να εξασφαλιστεί η λίπανση και η αξιόπιστη λειτουργία του στεγανοποιητικού δακτυλίου, πρέπει να επιλεγεί ένας δακτύλιος σε σχήμα αστεριού με μεγαλύτερη εσωτερική διάμετρο από τη διάμετρο του άξονα. Γενικά, ένας στεγανοποιητικός δακτύλιος με μικρότερη διατομή μπορεί να καλύψει τις ανάγκες στατικής σφράγισης και αντίστροφα, ένας δακτύλιος σφράγισης με μεγαλύτερη διατομή θα πρέπει να χρησιμοποιείται για να καλύψει τις απαιτήσεις της δυναμικής σφράγισης. Σε περίπτωση υψηλής πίεσης ή μεγάλου διακένου εξώθησης, πρέπει να επιλεγεί ένα ελαστικό υλικό με υψηλότερη σκληρότητα. Ο καλύτερος τρόπος είναι να προσθέσετε έναν δακτύλιο στήριξης από PTFE για να αποτρέψετε τη ζημιά από την εξώθηση υψηλής πίεσης.

Υλικό

Το υλικό είναι γενικά καουτσούκ νιτριλίου Shaw A70 NBR. Άλλα υλικά μπορούν να αναφέρονται στα υλικά που χρησιμοποιούνται για τους δακτυλίους O.

Συνιστώμενη σχεδίαση αυλακιού με αστέρι Ring

Στεγανοποιητικός δακτύλιος σε σχήμα αστεριού-X-RING (Αμερικανικό πρότυπο AS568A)

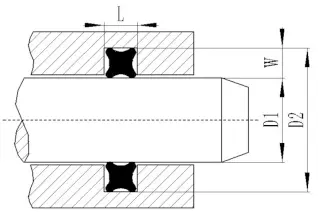

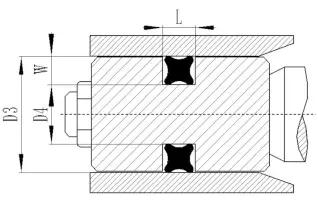

Τσιμούχα ράβδου εμβόλου (για άξονα)					Τσιμούχα εμβόλου (τρύπα)
Μοντέλο προϊόντος	Προδιαγραφές και διαστάσεις		Τσιμούχες ράβδων			Τσιμούχα εμβόλου		Πλάτος σχισμής
	Εσωτερική διάμετρος dN	Διάμετρος διατομής CS	Δ1	Δ2		D3	Δ4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
