Οι σφραγισμένες σφραγίδες της φλάντζας End Flange που ξεκινήσαμε περιλαμβάνουν διαφορετικά μοντέλα, το καθένα με τις δικές του υποδιαιρέσεις. Είναι όλα αυστηρά αναπτυγμένα, παράγονται και δοκιμάζονται.

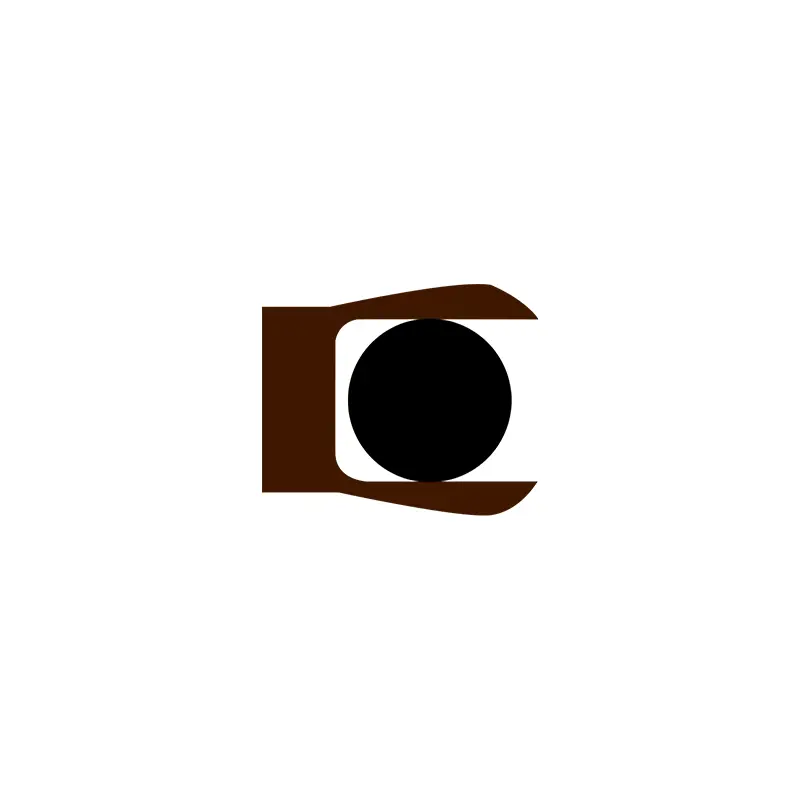

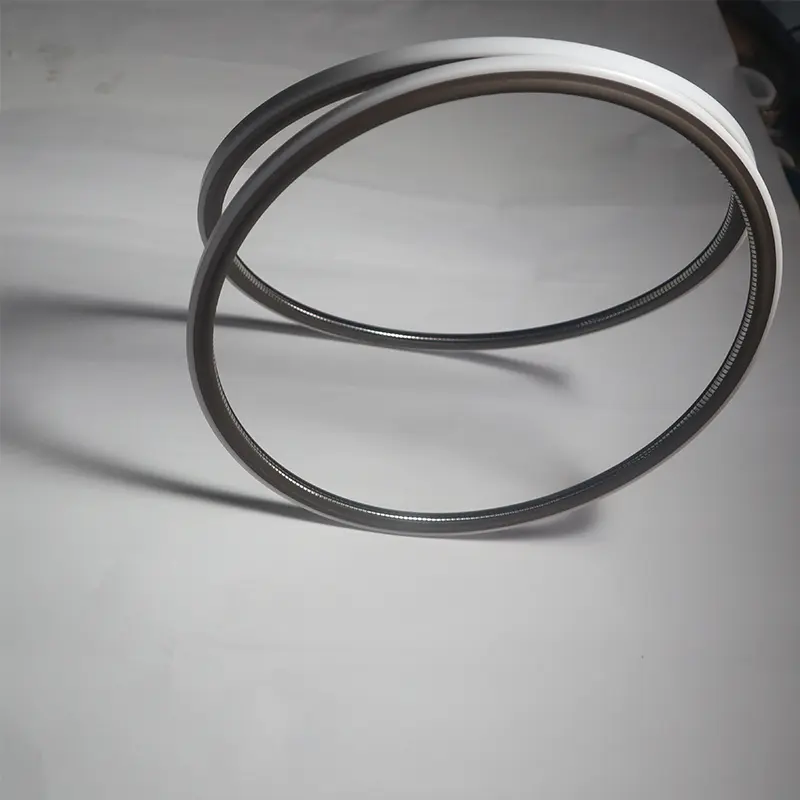

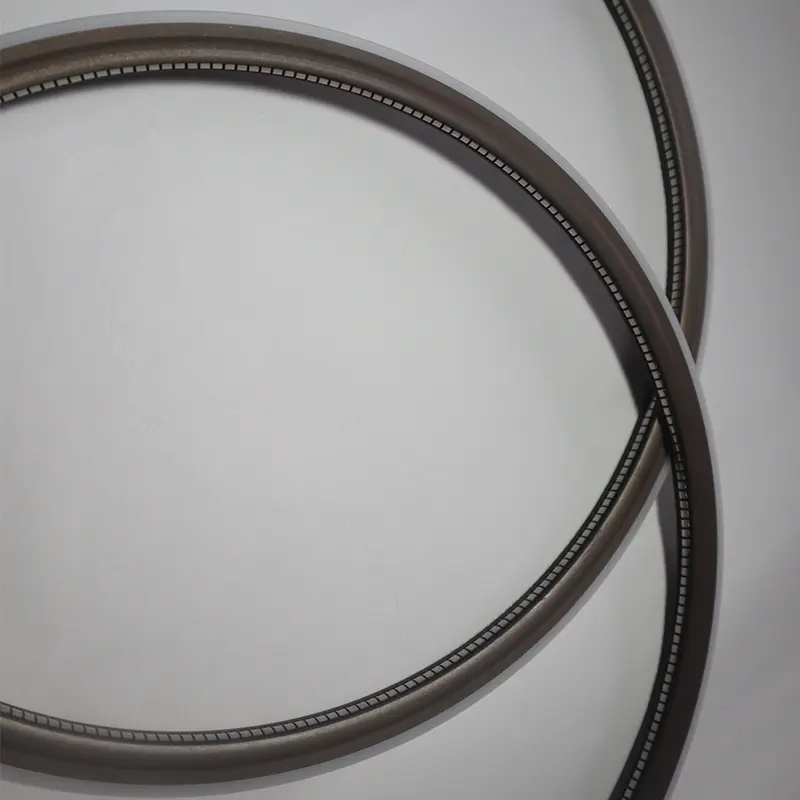

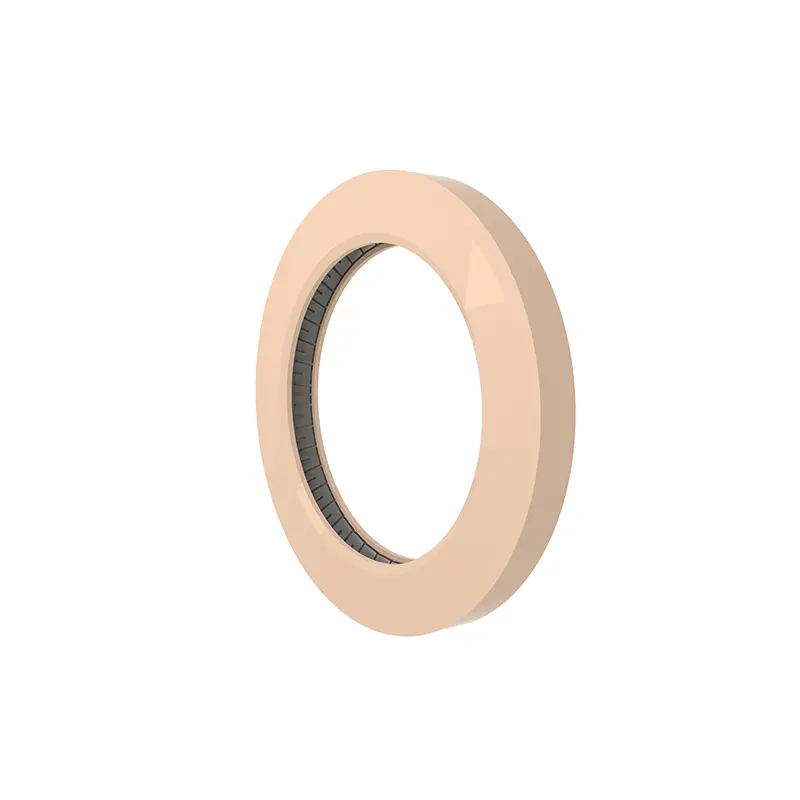

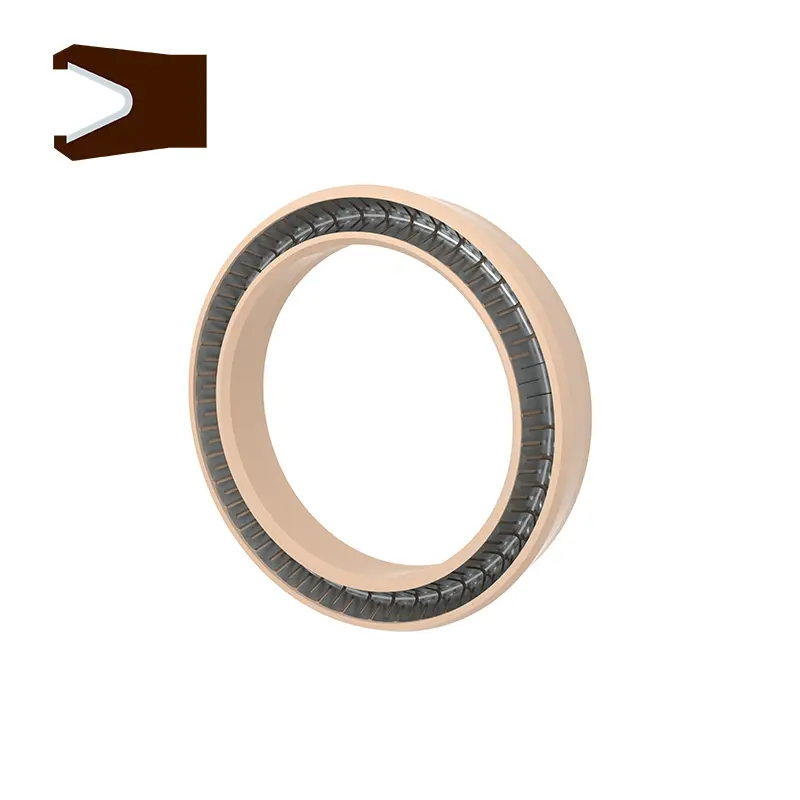

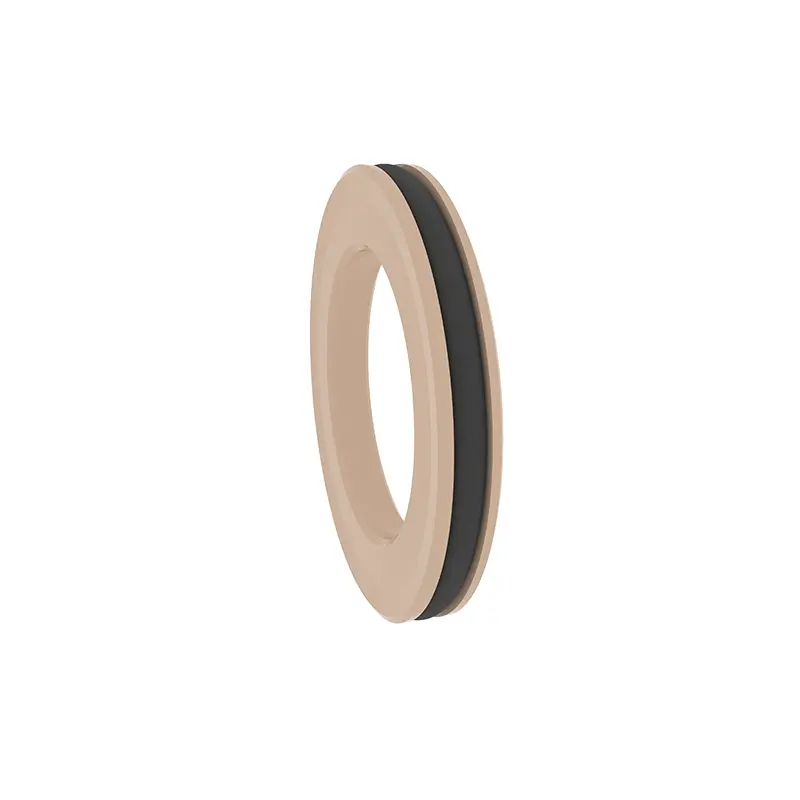

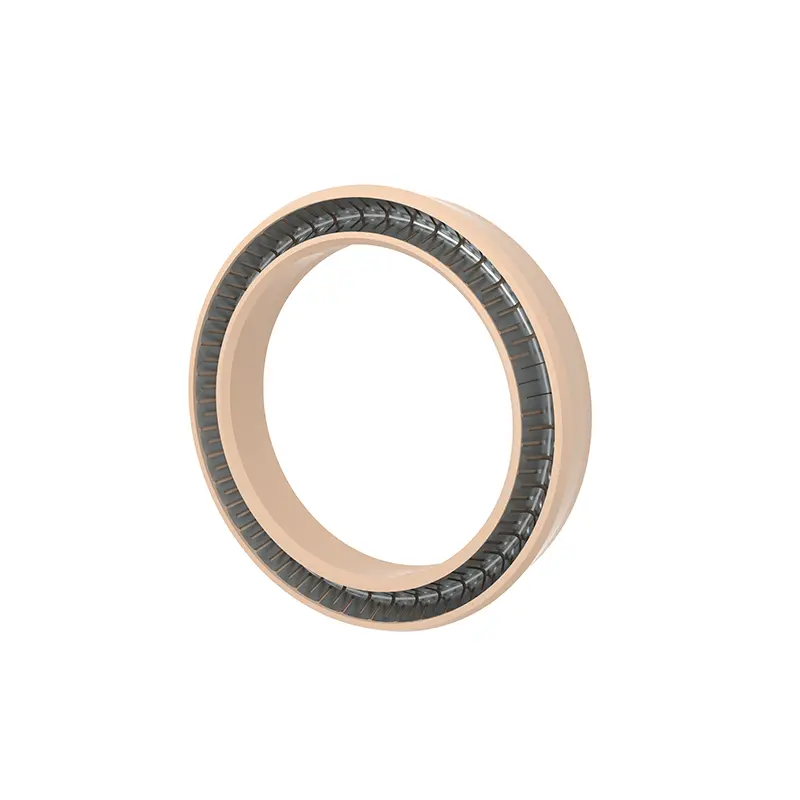

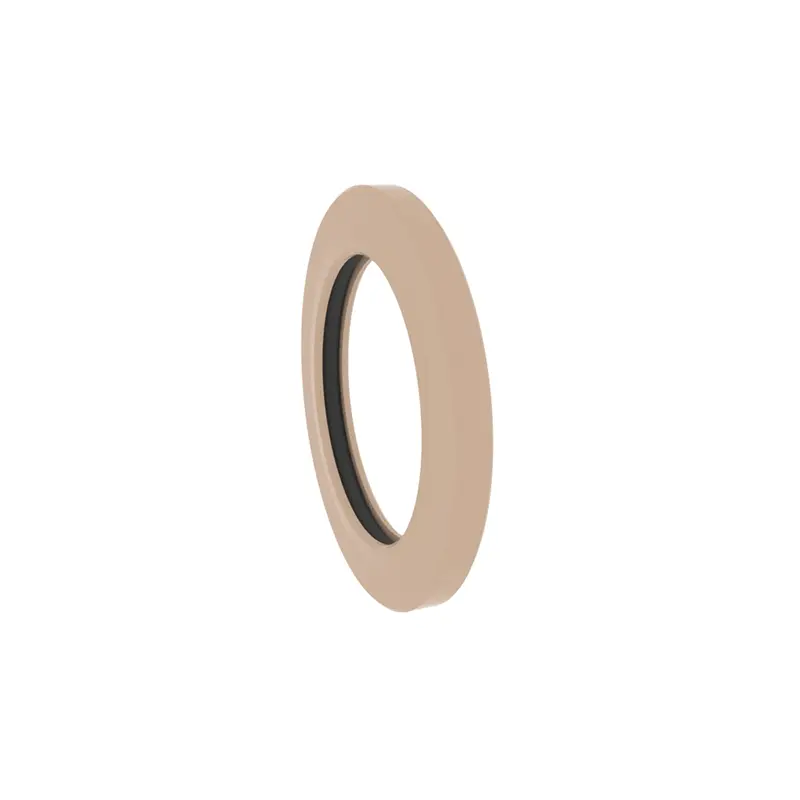

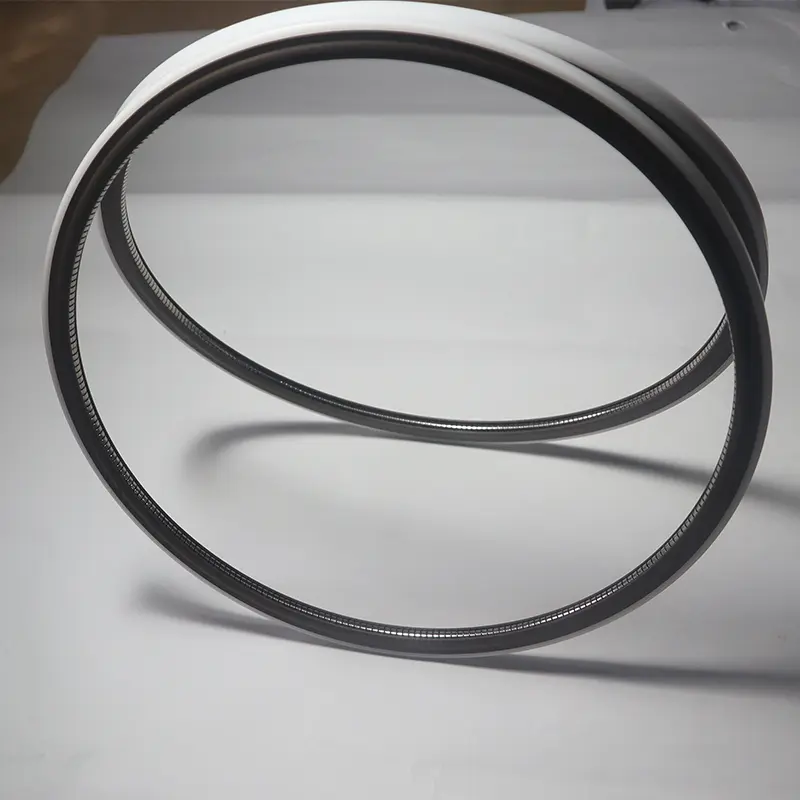

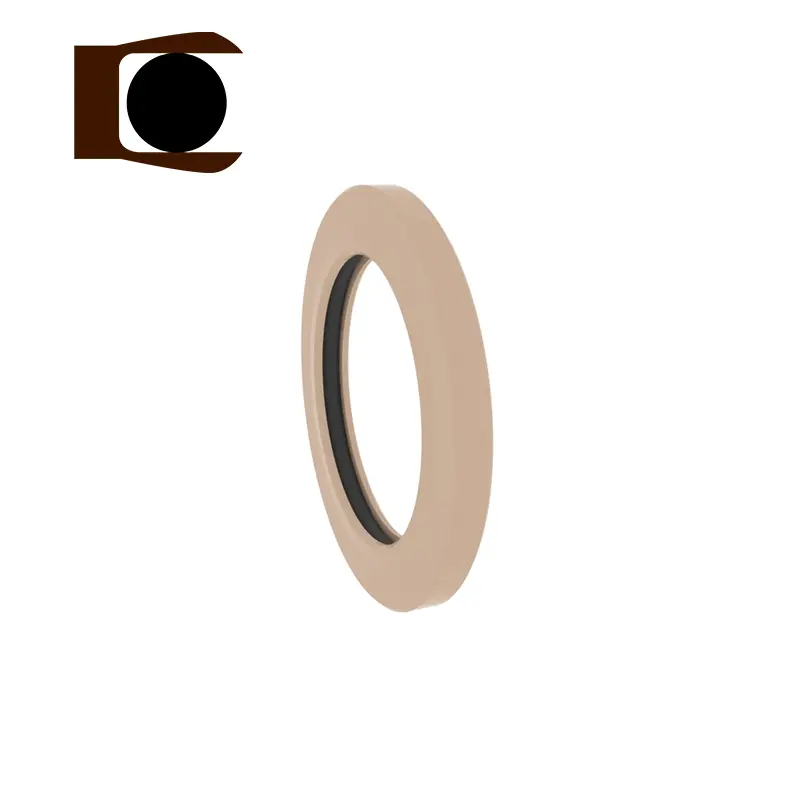

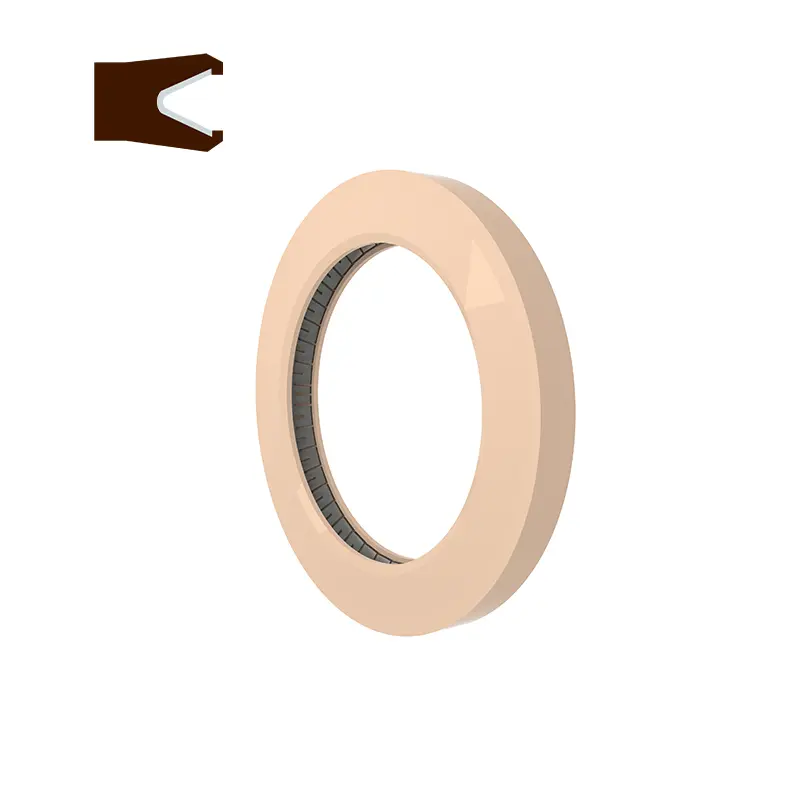

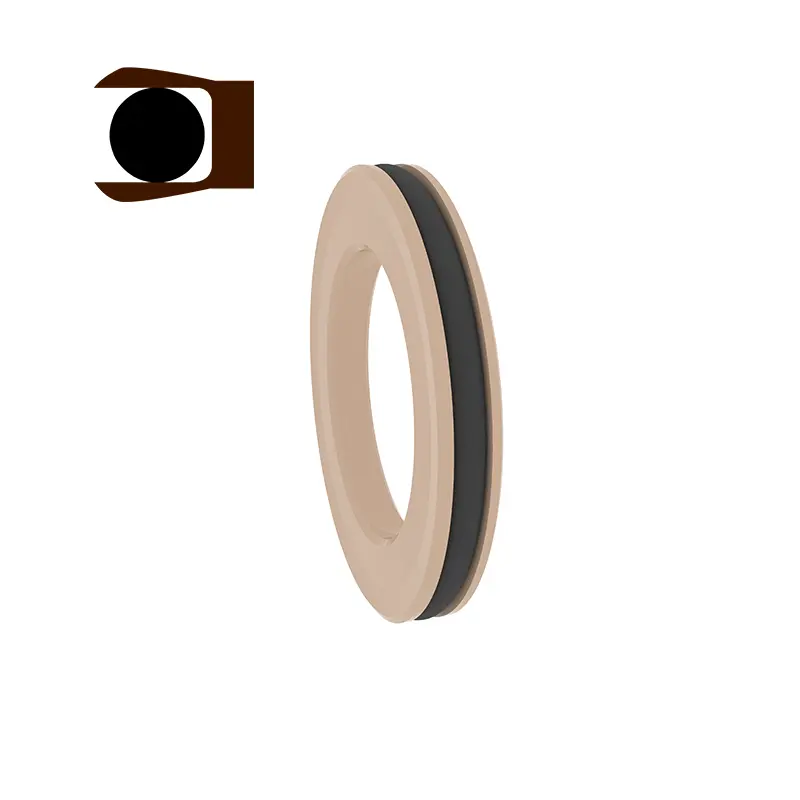

Τα RC2876 και RC2877 είναι πανοπλία και RC2876-B και RC2877-B είναι συνδυασμένες σφραγίδες σχήματος Υ. Οι δύο διαφορετικές διαιρέσεις μεταξύ κάθε μοντέλου έχουν την ίδια αυλάκωση και μπορούν να ανταλλάσσονται. Είναι κατάλληλα για αξονικές (άκρο) και φλάντζες μονής κατεύθυνσης στατικών σφραγίδων και μπορούν να χρησιμοποιηθούν σε μέρη όπου η τραχύτητα της επιφάνειας δεν είναι ιδανική. Τα δύο πανοπλία αποτελούνται από ελατήρια από ανοξείδωτο χάλυβα και πλαστικά υψηλής λειτουργίας. Τα ελατήρια από ανοξείδωτο χάλυβα μπορούν να επιλεγούν ως ελατήρια σχήματος V και ελατήρια σχήματος Ο. Και όταν χρησιμοποιείτε RC2876-B και RC2877-B, είναι απαραίτητο να επιλέξετε εύλογα τα αντίστοιχα υλικά ελαστομερούς.
Χαρακτηριστικά και εφαρμογές προϊόντος:
RC2876
Τις ισχύουσες συνθήκες εργασίας (οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
| MPA πίεσης | Ταχύτητα m/s | Θερμοκρασία ℃ | Μέσον | ||
| RC2876 | RC2876-Β | - | RC2876 | RC2876-Β | Όλα τα υγρά, τα χημικά, τα αέρια |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Επιλογή υλικού
1. Τα αντίστοιχα υλικά δακτυλίου Ο μπορεί να είναι: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), κλπ.
2. Υλικά δακτυλίου σφράγισης: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, κλπ.

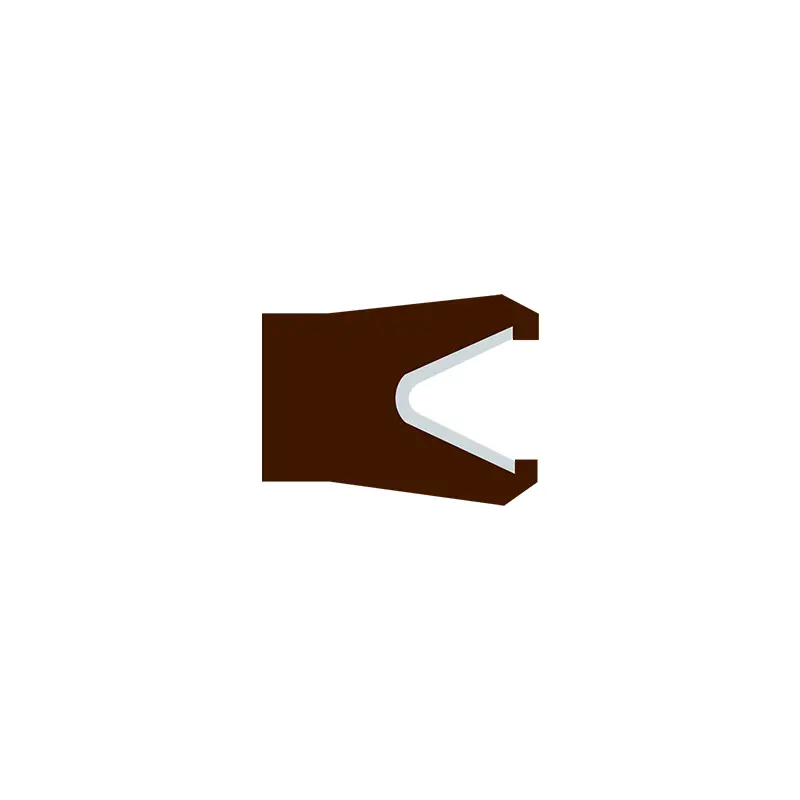

3. Τα ελατήρια από ανοξείδωτο χάλυβα μπορούν να επιλεγούν από ελατήρια σχήματος Ο και ελατήρια σχήματος V.
Παράδειγμα παραγγελίας
RC2876-40-PTFE4+V Η εξωτερική διάμετρο της εσωτερικής αυλάκιας πίεσης είναι 40, το υλικό δακτυλίου σφράγισης είναι PTFE4 και το ελατήριο είναι σχήματος V ελατήριο
RC2876-B-40-PTFE4+R02 Η εξωτερική διάμετρο της εσωτερικής αυλάκιας πίεσης είναι 40, το υλικό του δακτυλίου σφράγισης είναι PTFE4 και ο αντιστοίχιος δακτύλιος Ο είναι φθοριορίτης
Σημείωση: Εάν επιλέξετε το εκτεταμένο εύρος, χρησιμοποιήστε τον αριθμό σειράς.

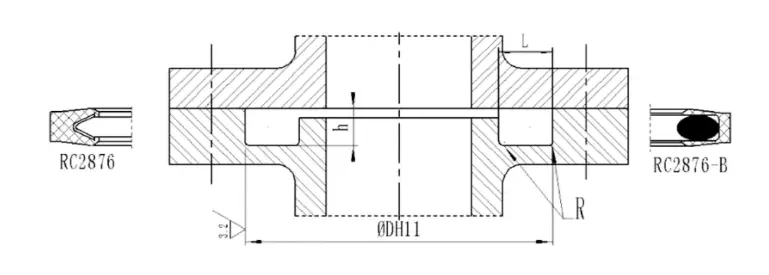

| Αύξων αριθμός | Αύξων αριθμός | Τυποποιημένο εύρος DH11 | Εκτεταμένο φάσμα DH11 | Βάθος αυλάκωσης h-0.05 | Πλάτος αυλής μεγάλο+0.2 | Στρογγυλές γωνίες Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
Τις ισχύουσες συνθήκες εργασίας (οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
| MPA πίεσης | Ταχύτητα m/s | Θερμοκρασία ℃ | Μέσον | ||
| RC2877 | RC2877-Β | - | RC2877 | RC2877-Β | Όλα τα υγρά, τα χημικά, τα αέρια |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Τα αντίστοιχα υλικά δακτυλίου Ο μπορεί να είναι: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), κλπ.
2. Υλικά δακτυλίου σφράγισης: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, κλπ.

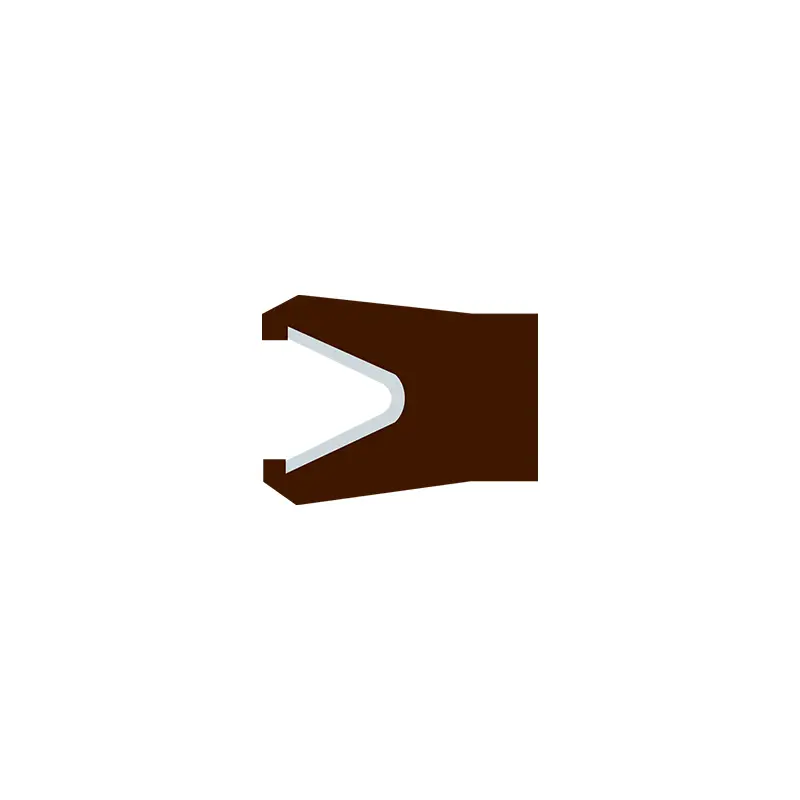

3. Τα ελατήρια από ανοξείδωτο χάλυβα μπορούν να επιλεγούν από ελατήρια σχήματος Ο και ελατήρια σχήματος V.
Παράδειγμα παραγγελίας
RC2877-40-PTFE4+V Η εσωτερική διάμετρο της εξωτερικής αυλάκιας πίεσης είναι 40, το υλικό δακτυλίου στεγανοποίησης είναι PTFE4 και το ελατήριο από ανοξείδωτο χάλυβα είναι ένα ελατήριο σχήματος V
RC2877-B-40-PTFE4+R02 Η εσωτερική διάμετρο της εξωτερικής αυλάκιας πίεσης είναι 40, το υλικό δακτυλίου στεγανοποίησης είναι PTFE4 και ο αντιστοίχιος δακτύλιος Ο είναι φθορεύτης
Σημείωση: Εάν επιλέξετε ένα εκτεταμένο εύρος, χρησιμοποιήστε τον αριθμό σειράς.

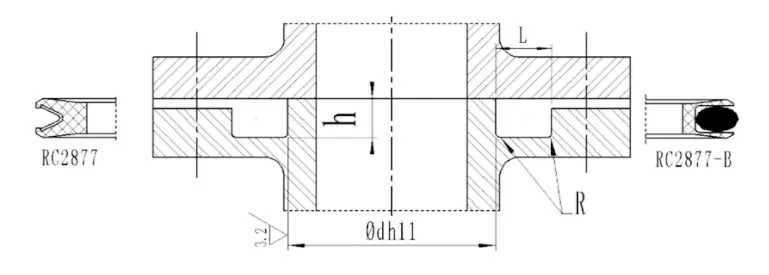

| Αύξων αριθμός | Αύξων αριθμός | Τυποποιημένο εύρος D H11 | Εκτεταμένο φάσμα DH11 | Βάθος αυλάκωσης h-0.05 | Πλάτος αυλής μεγάλο+0.2 | Στρογγυλές γωνίες Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
