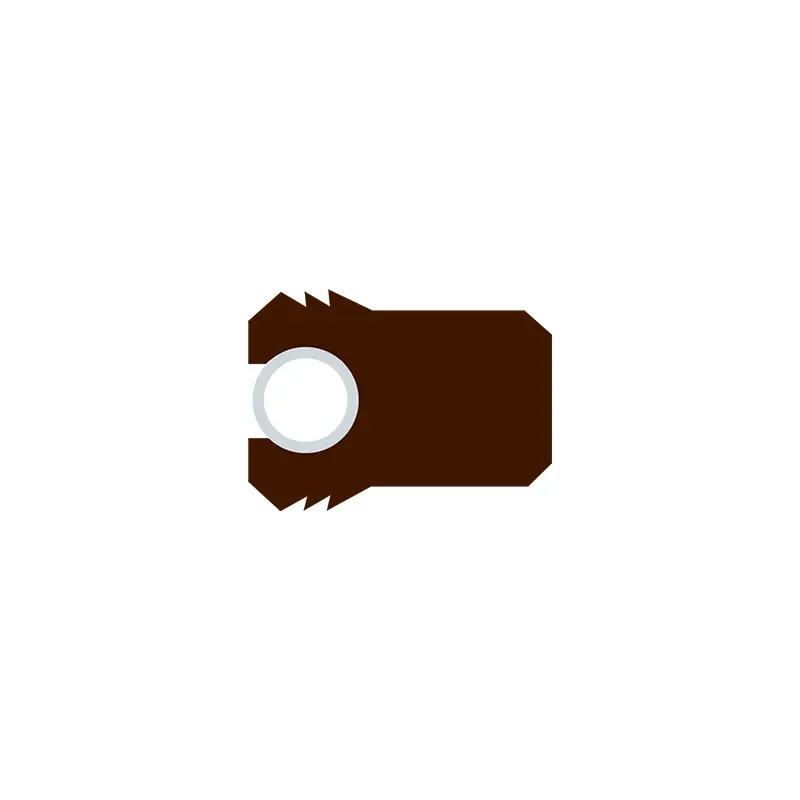

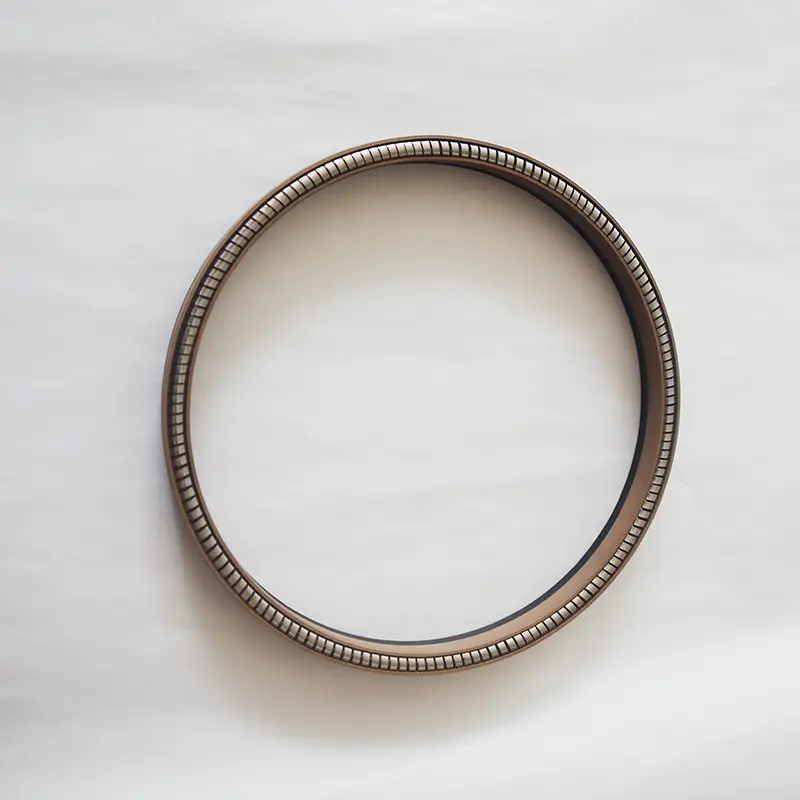

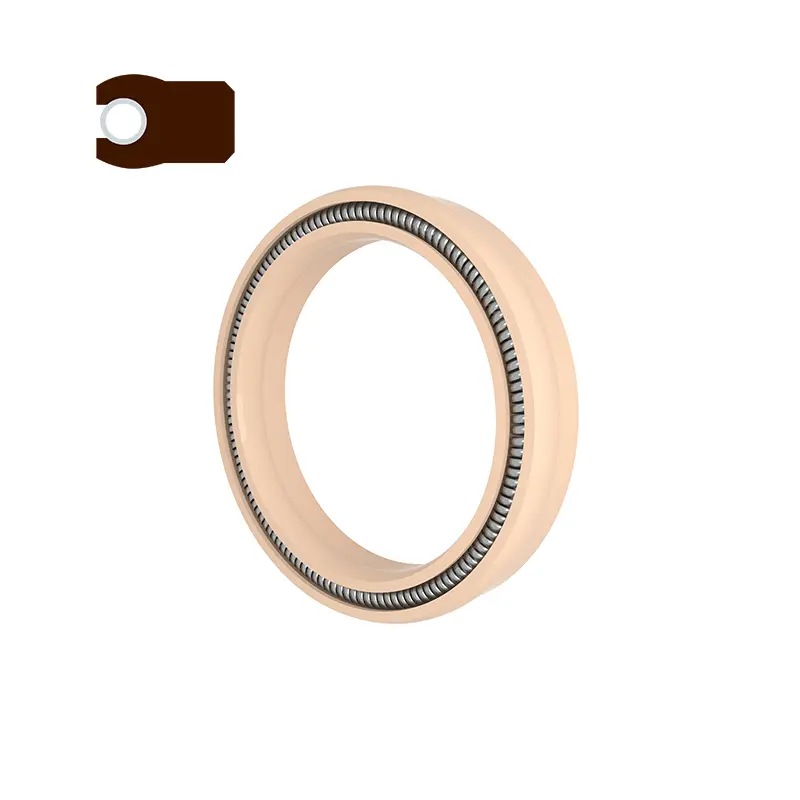

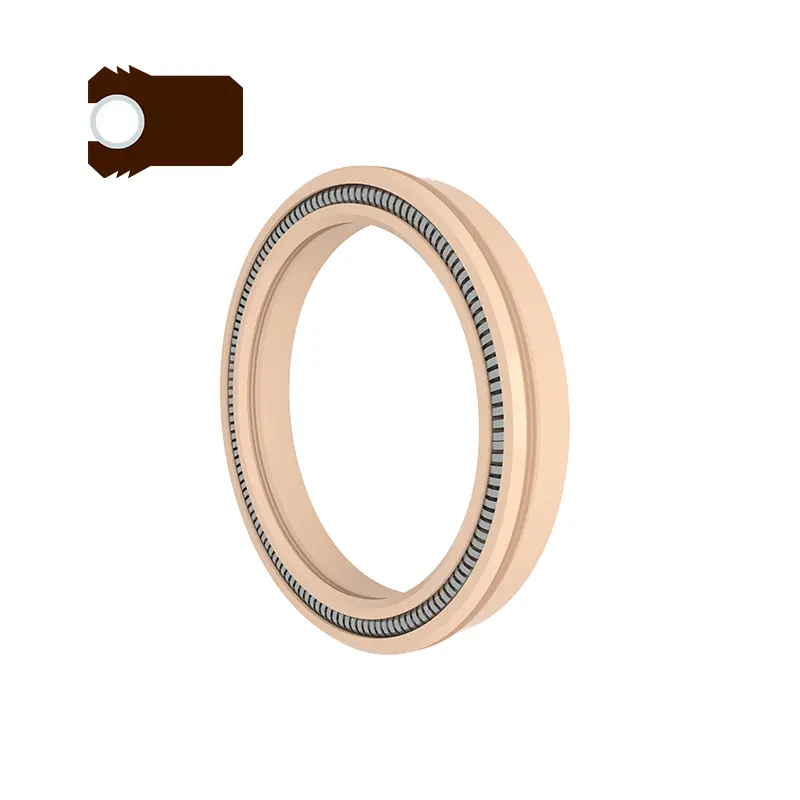

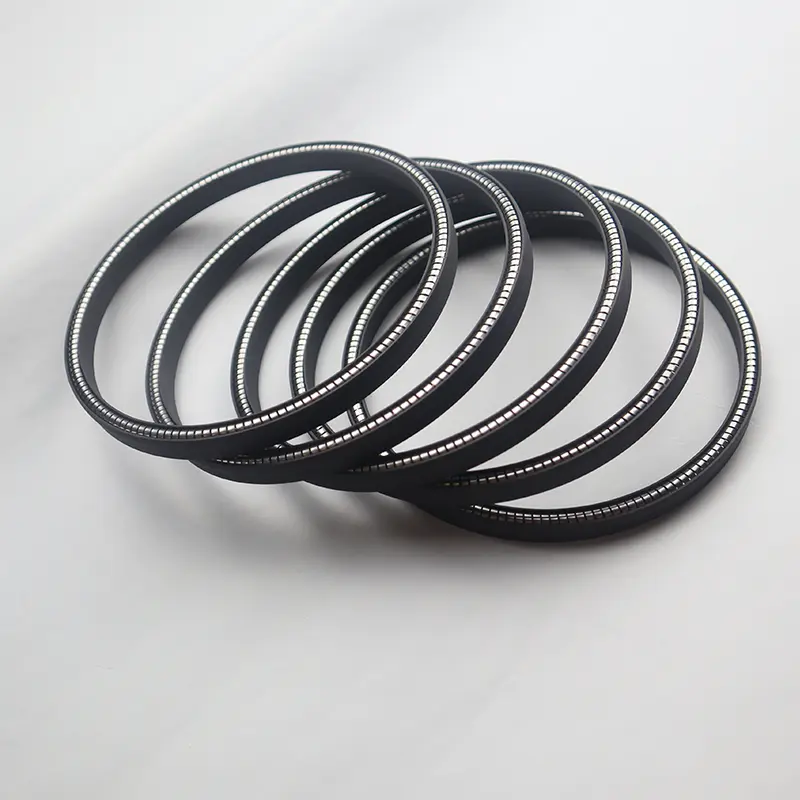

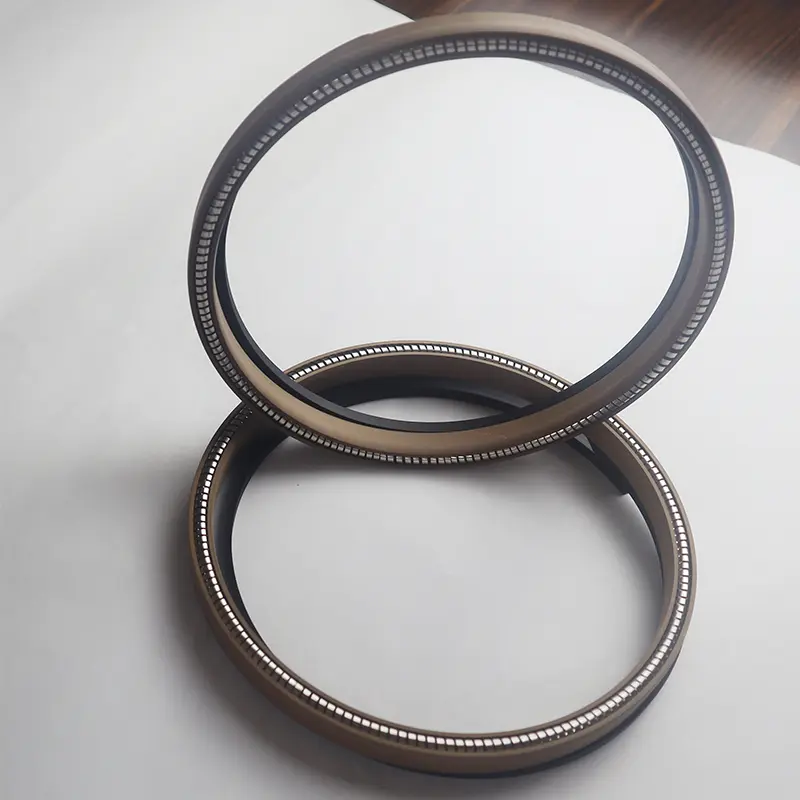

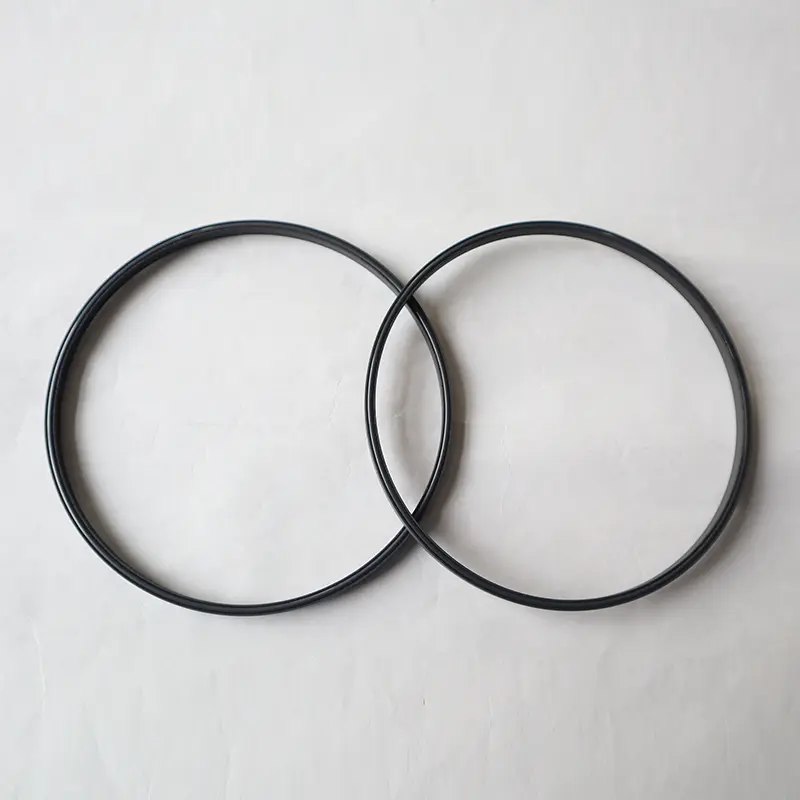

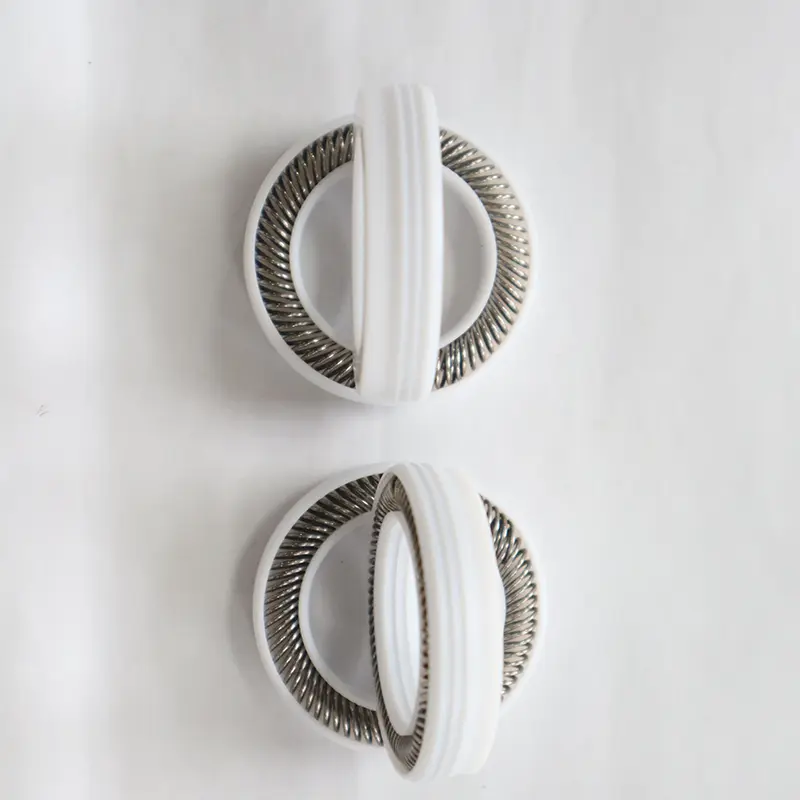

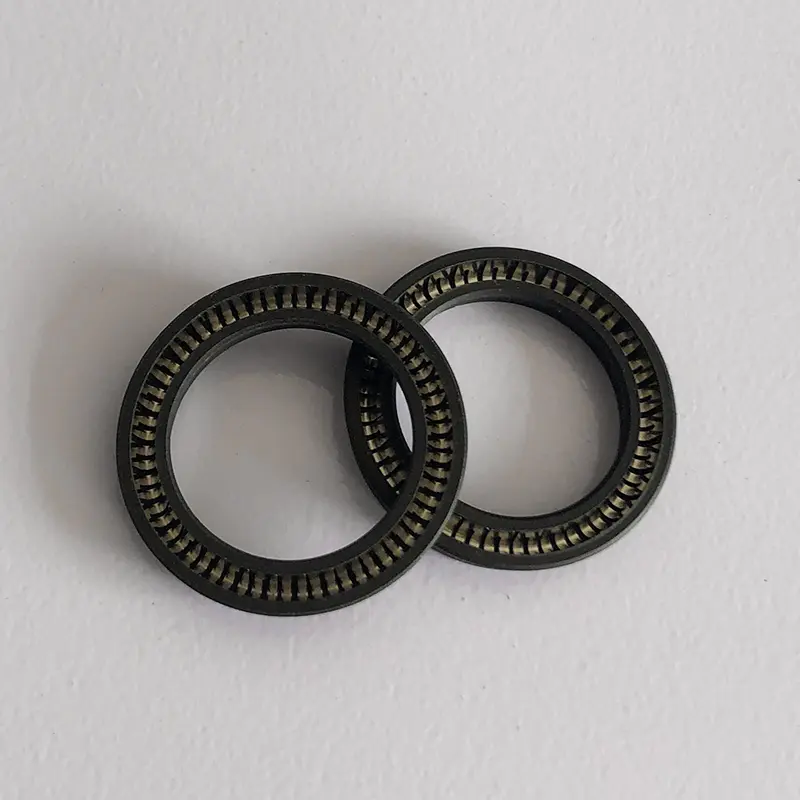

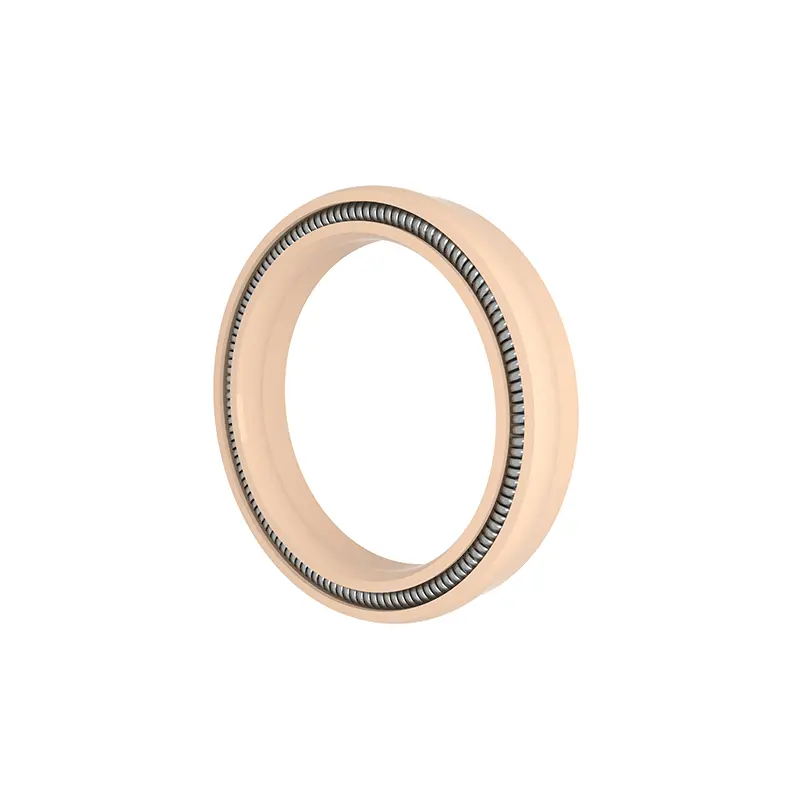

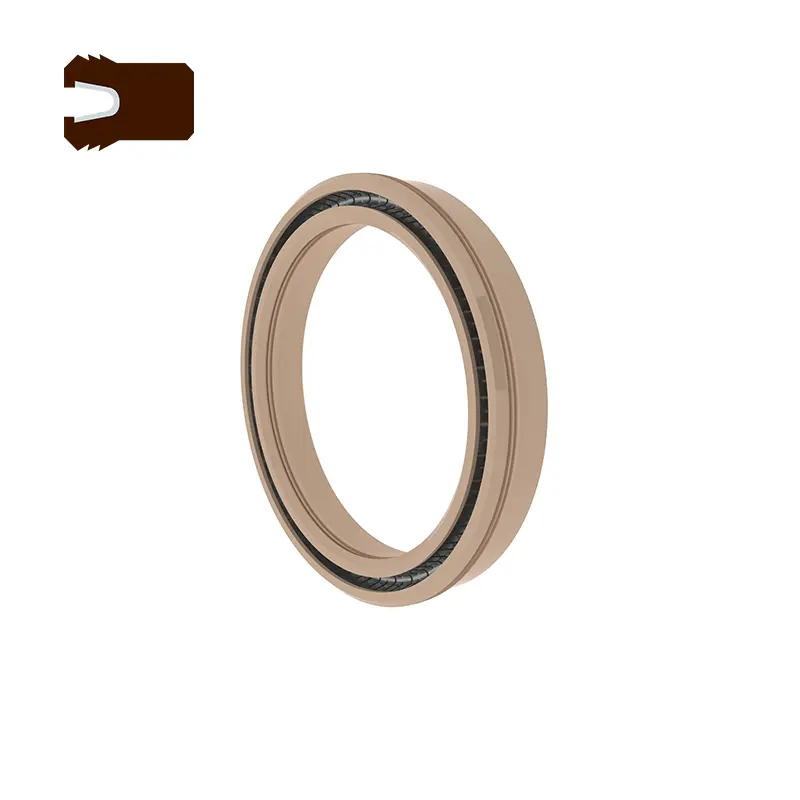

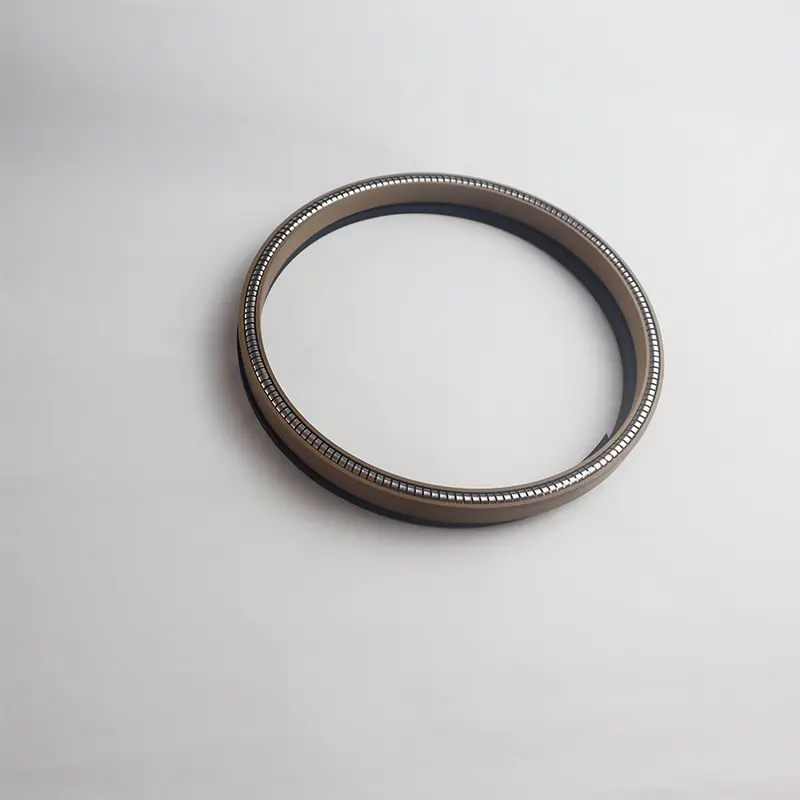

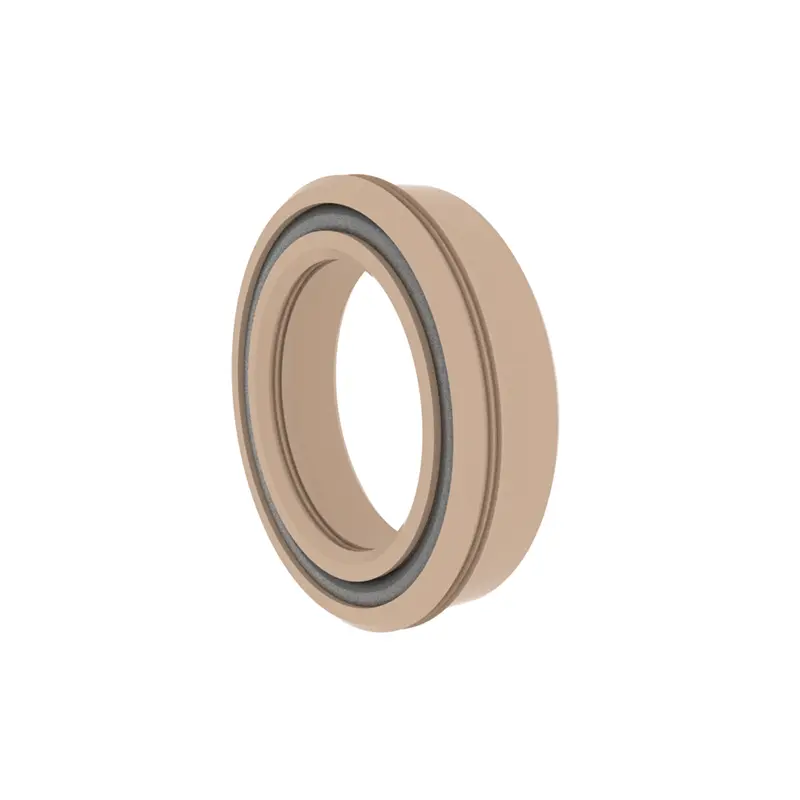

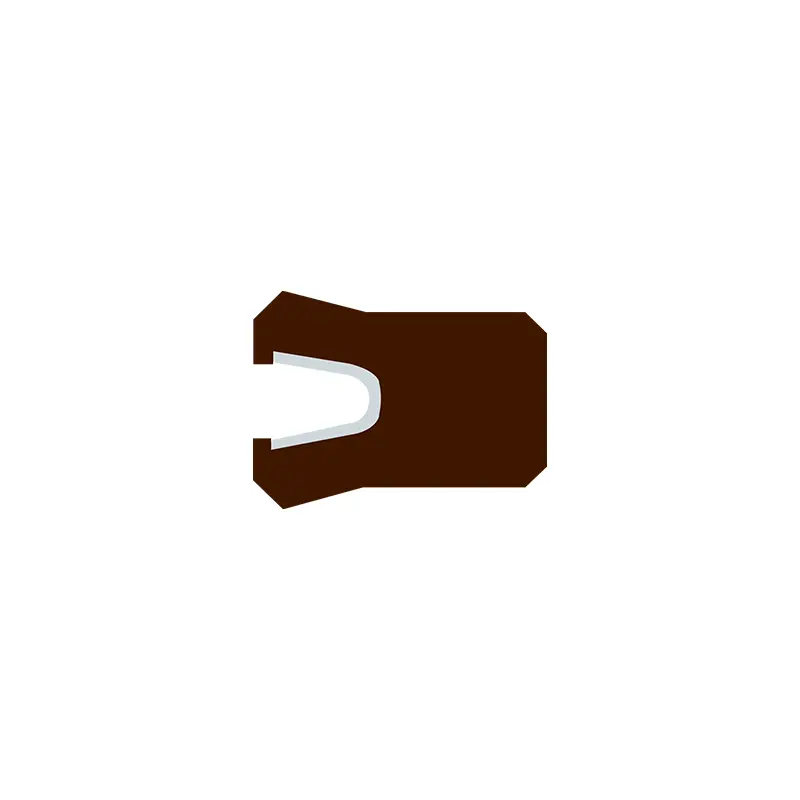

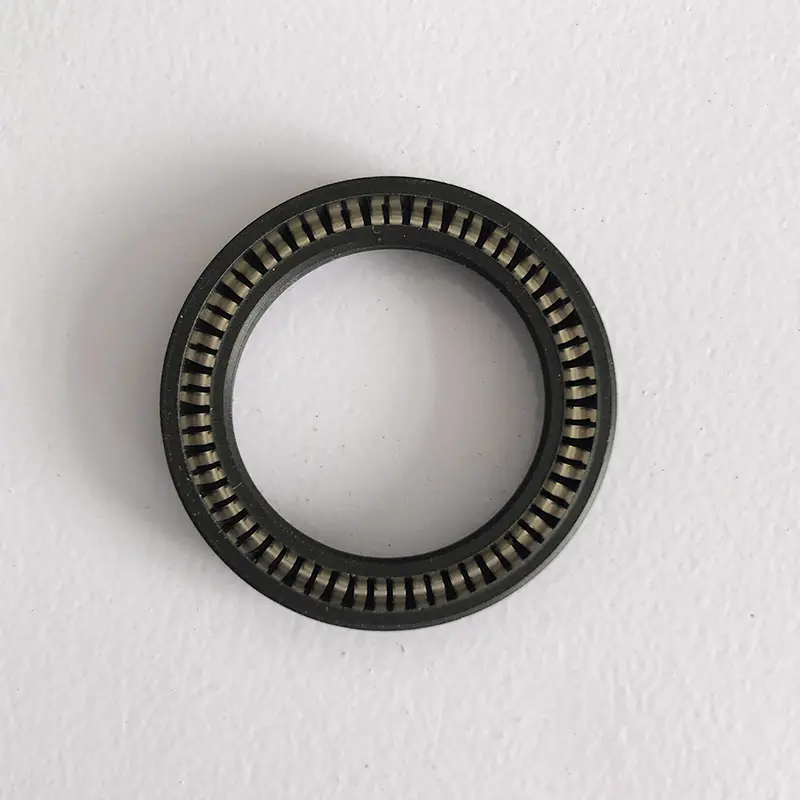

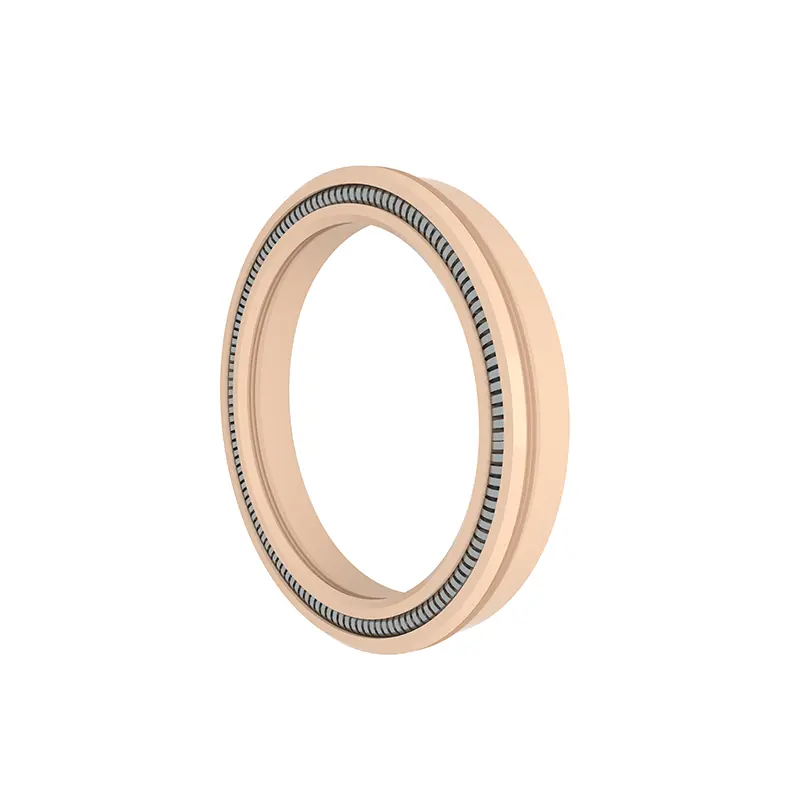

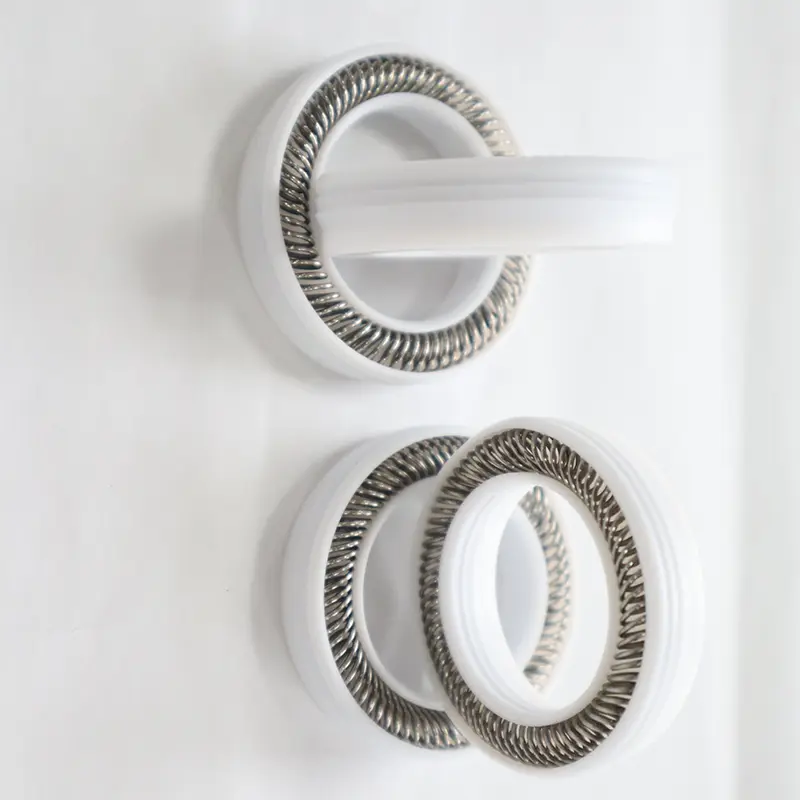

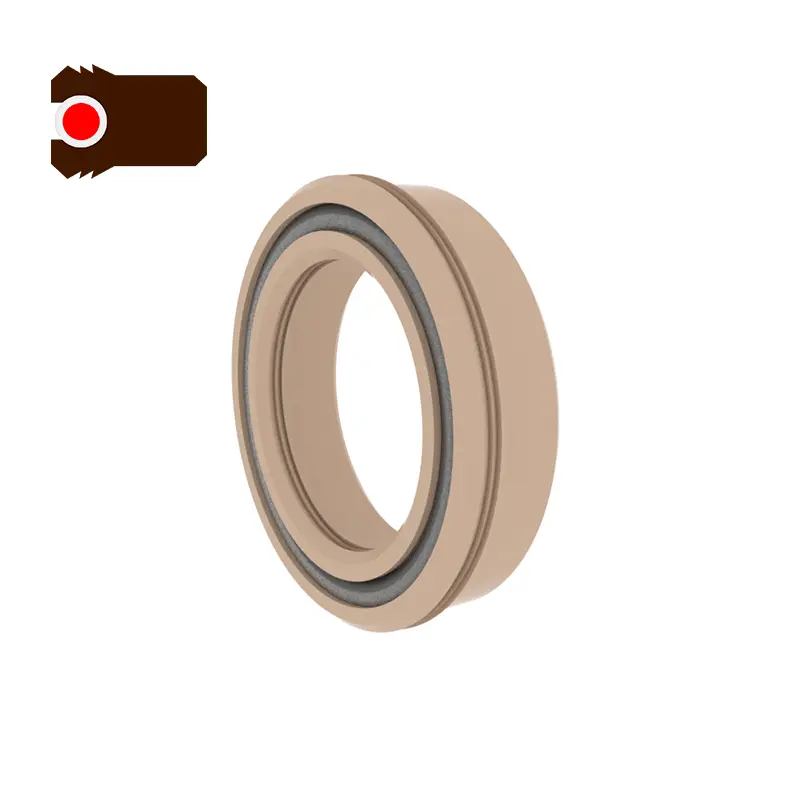

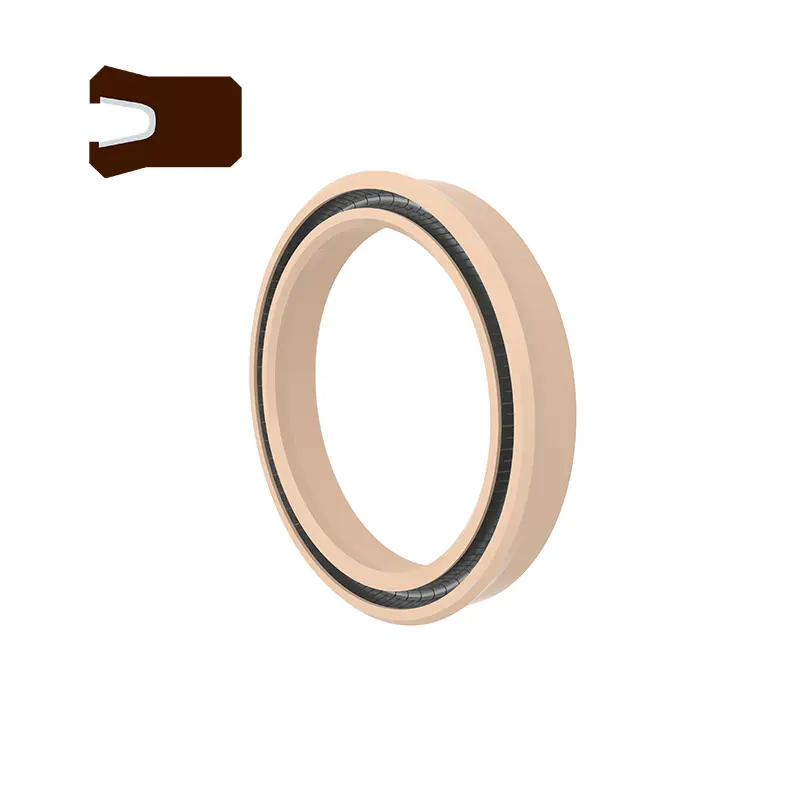

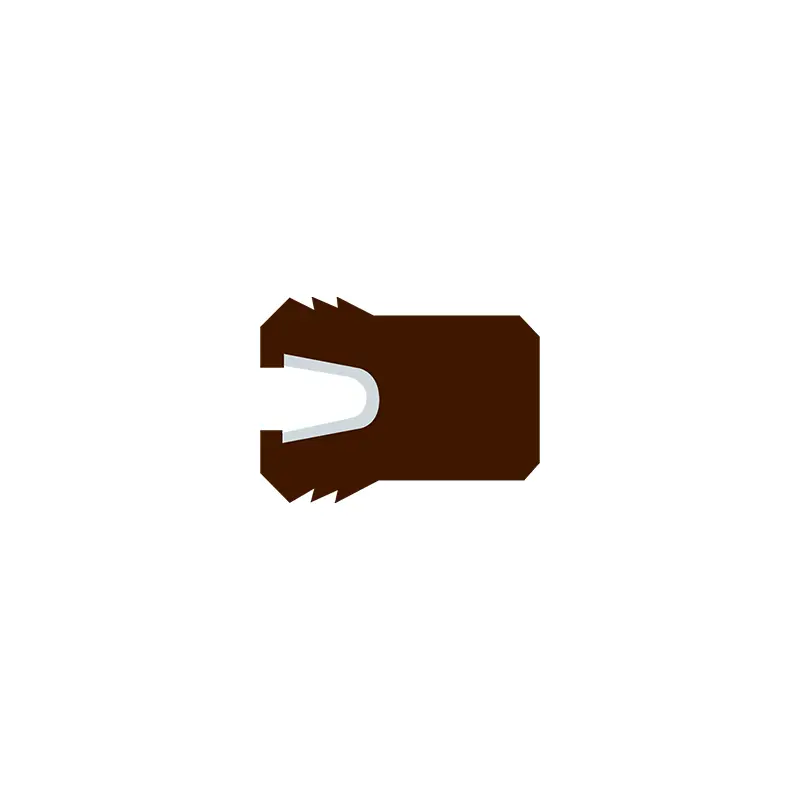

Η παγκόσμια σφράγιση FS Universal Spring είναι μια παγκόσμια σφραγίδα υψηλής απόδοσης για την οπή του άξονα με τη συμμετρική δομή και την καθολική οπή άξονα, η οποία είναι κατάλληλη για μια ποικιλία βιομηχανικών σεναρίων. Αυτή η σειρά προϊόντων χωρίζεται σε έναν τύπο, τον τύπο B, τον τύπο C, τον τύπο D και τον τύπο DO. Μεταξύ αυτών, ο τύπος BO και ο τύπος DO υιοθετούν υψηλής λειτουργίας πλαστικού και επικαλυμμένου συνδυασμού δακτυλίου O, ο οποίος έχει εξαιρετική αντίσταση στα μέσα ενημέρωσης. C Τύπος C, D Τύπος D και DO υιοθέτουν οδοντωτή δομή των χειλιών για να βελτιωθεί περαιτέρω η ικανότητα σφράγισης, ιδιαίτερα κατάλληλη για συνθήκες εργασίας υψηλής πίεσης με πίεση που υπερβαίνει τα 40MPa.
Το FS Universal Spring Energied Seal υποστηρίζει μια ποικιλία υλικών δακτυλίων σφράγισης (όπως PTFE, UPE, PK κ.λπ.) και ελατήρια από ανοξείδωτο χάλυβα (προαιρετικά σχήμα Ο ή σε σχήμα V) και μπορεί να εκτελεί εξαιρετική απόδοση σε διαφορετικά μέσα και συνθήκες εργασίας. Ο καθολικός σχεδιασμός της οπής του άξονα απλοποιεί τη διαδικασία επιλογής και εγκατάστασης και χρησιμοποιείται ευρέως σε υδραυλικά συστήματα υψηλής πίεσης, πνευματικό εξοπλισμό και ειδική σφράγιση μέσων στα πεδία χημικών, πετρελαίου, ενέργειας κλπ.
Χαρακτηριστικά και εφαρμογές προϊόντος:
Τις ισχύουσες συνθήκες εργασίας (οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
| MPA πίεσης | Ταχύτητα m/s | Θερμοκρασία ℃ | Μέσον | |
| <40, εφαρμοστέο πλάτος αυλάκωσης l > 40MPa, παρακαλώ εφαρμόστε πλάτος αυλάκωσης L1 | <10 | Γιατί/να -35 ~+250 | Αλλος -200 ~+250 | Όλα τα υγρά, τα χημικά, τα αέρια |
Επιλογή υλικού
1. Bo, κάντε ελαστομερές: επικαλυμμένο δακτύλιο Ο.
2. Υλικό δακτυλίου σφράγισης: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, κλπ.

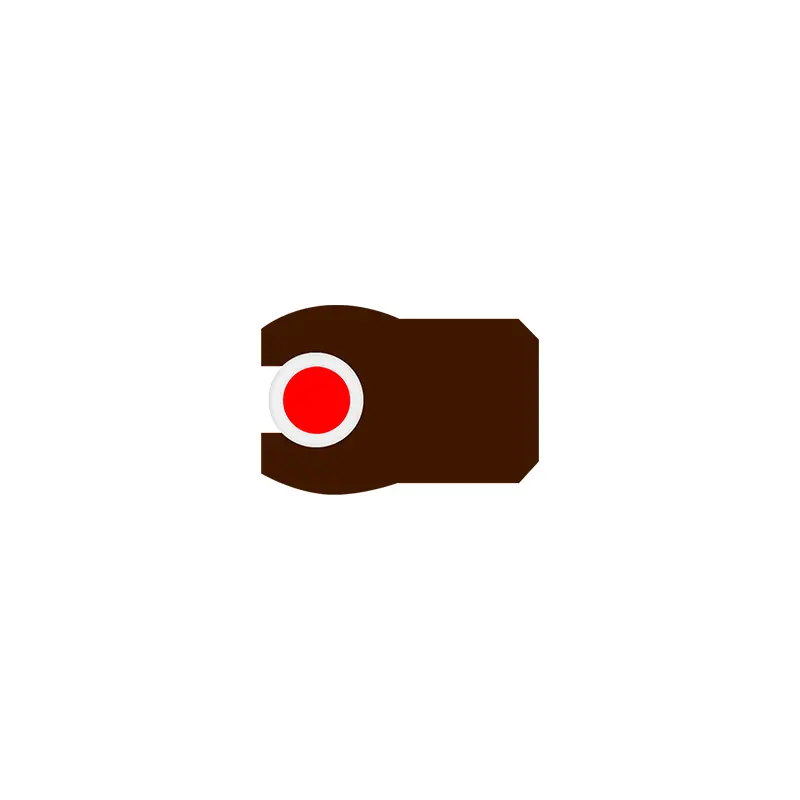

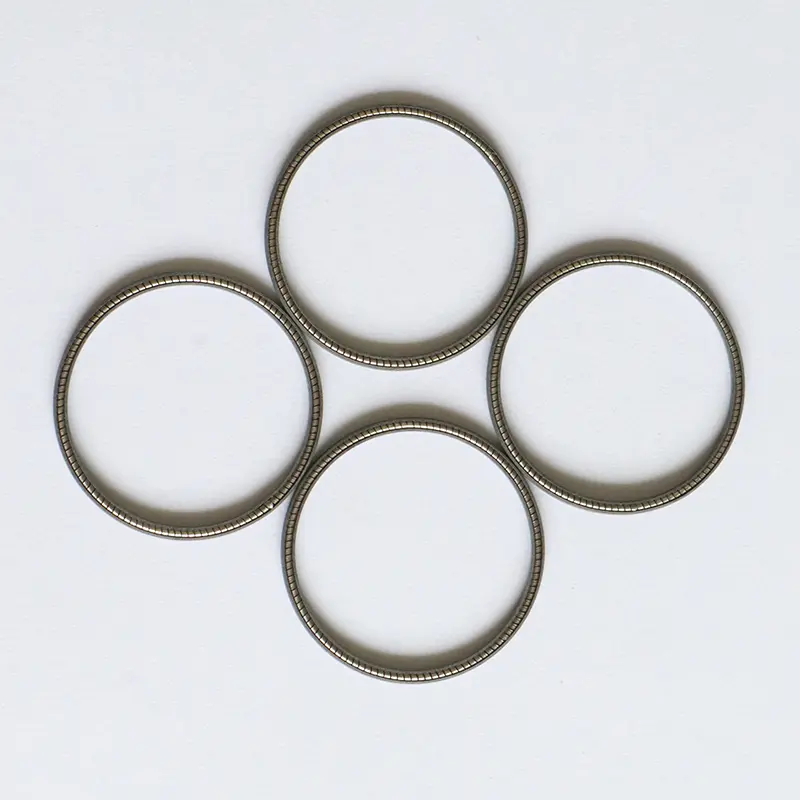

3. Τα ελατήρια από ανοξείδωτο χάλυβα μπορούν να επιλέξουν ελατήρια σχήματος Ο και ελατήρια σχήματος V.
Παράδειγμα παραγγελίας
FS-A-40*46*4.7-PTFE4 D*D*L A-Type Pan Seal, το υλικό δακτυλίου σφράγισης είναι PTFE4,
FS-BO-40*46*4.7-PTFE4, D*D*L BO BO-TYPE PAN SEAL, το υλικό δακτυλίου στεγανοποίησης είναι PTFE4, με επικάλυψη O-RING

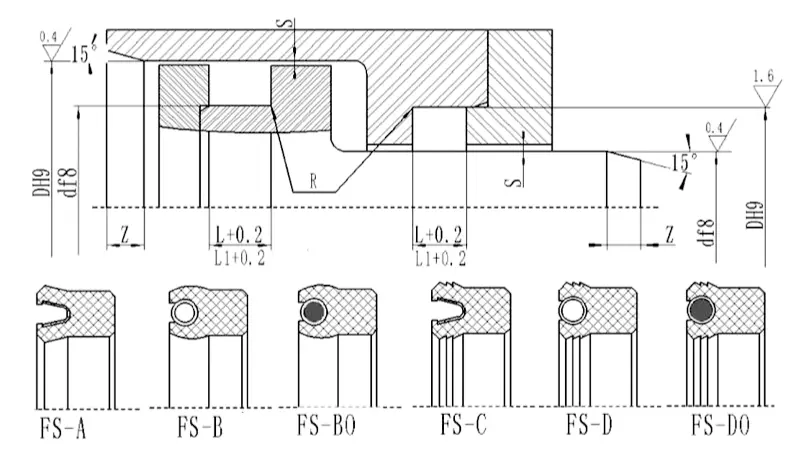

Προδιαγραφές (όλα τα μεγέθη εντός του εύρους παραμέτρων είναι διαθέσιμα)
| d | D | L+0.2 | L1+0.2(Ισχύει για πίεση> 40MPa) | Ακτινική κάθαρση smax | Μήκος λοξοτομής Zmin | Rmax | |
| <20MPa | <40MPa | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | d+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Σημείωση: Οι απαιτούμενες προδιαγραφές δεν παρατίθενται σε αυτόν τον πίνακα. Παρακαλώ επικοινωνήστε μαζί μας.
Μπορούμε να παρέχουμε προϊόντα με μέγιστο 1600mm.
