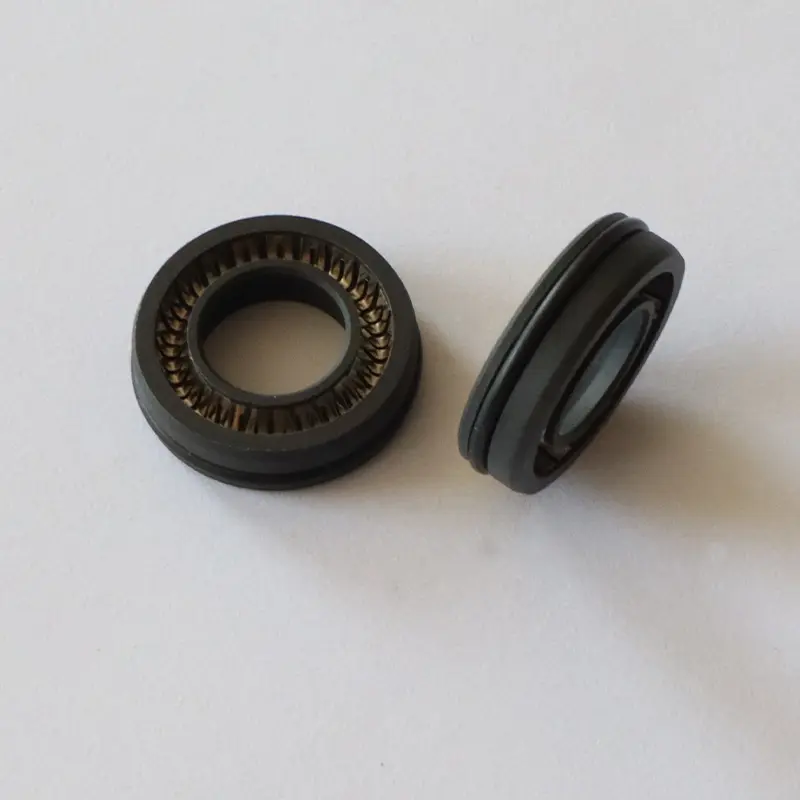

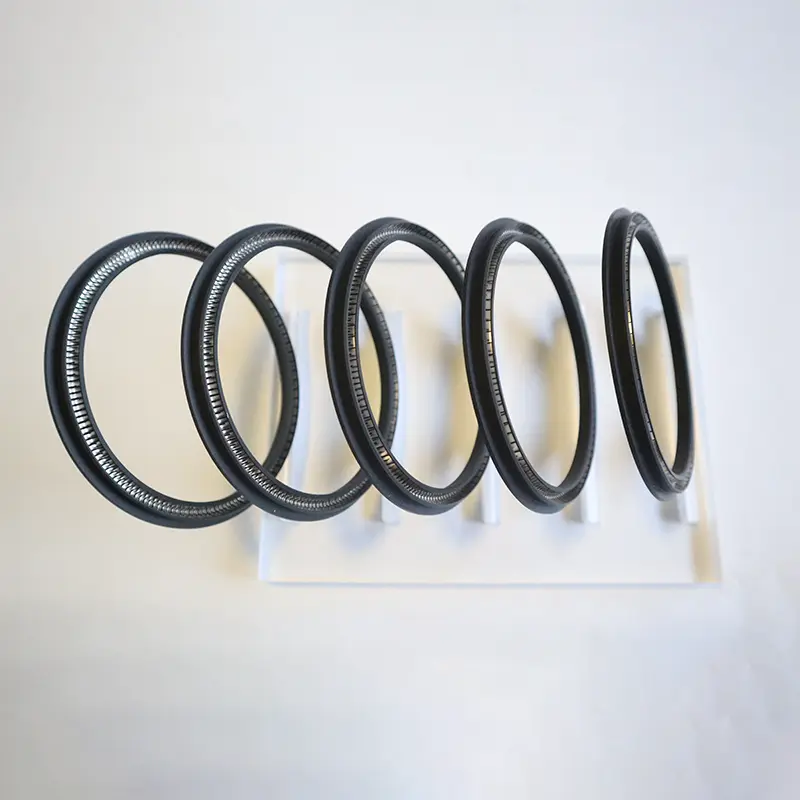

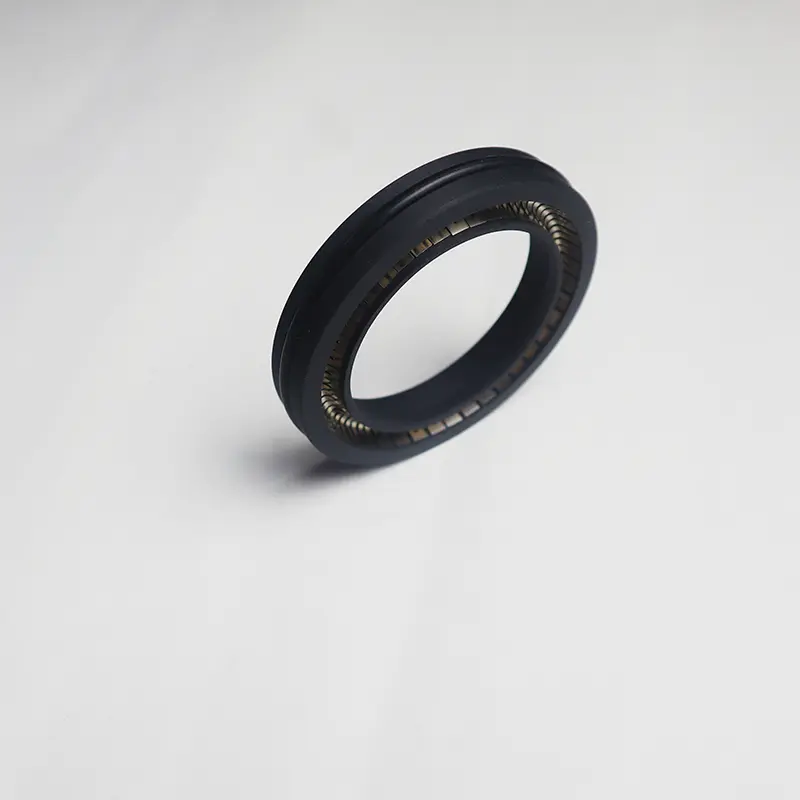

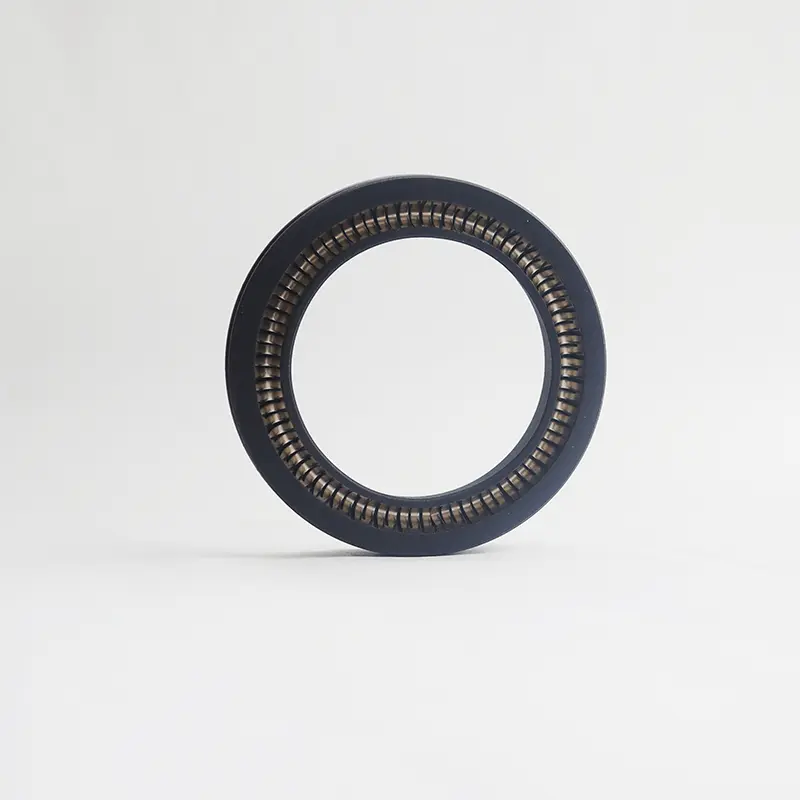

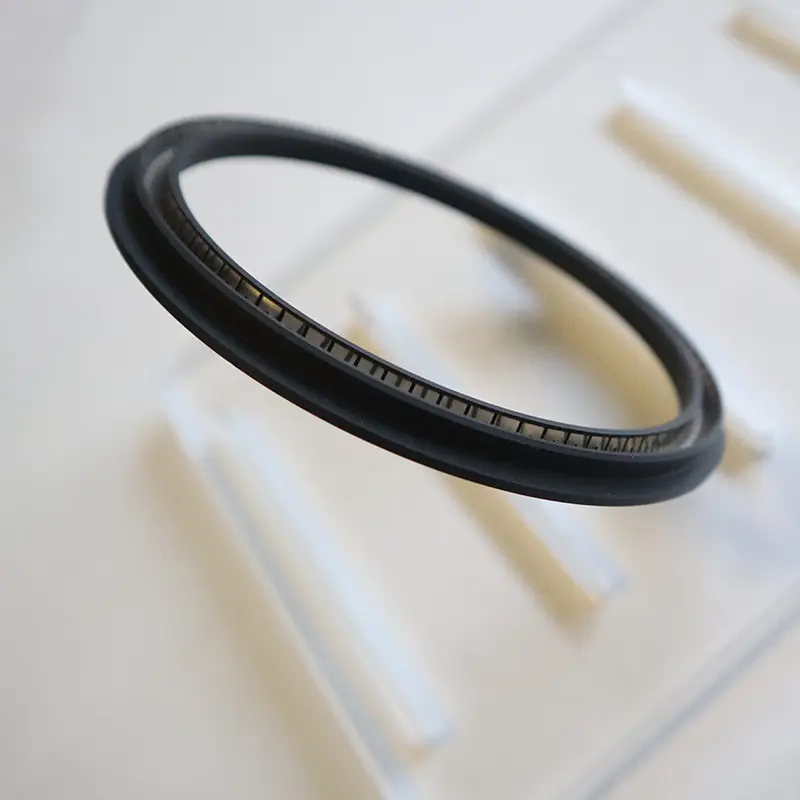

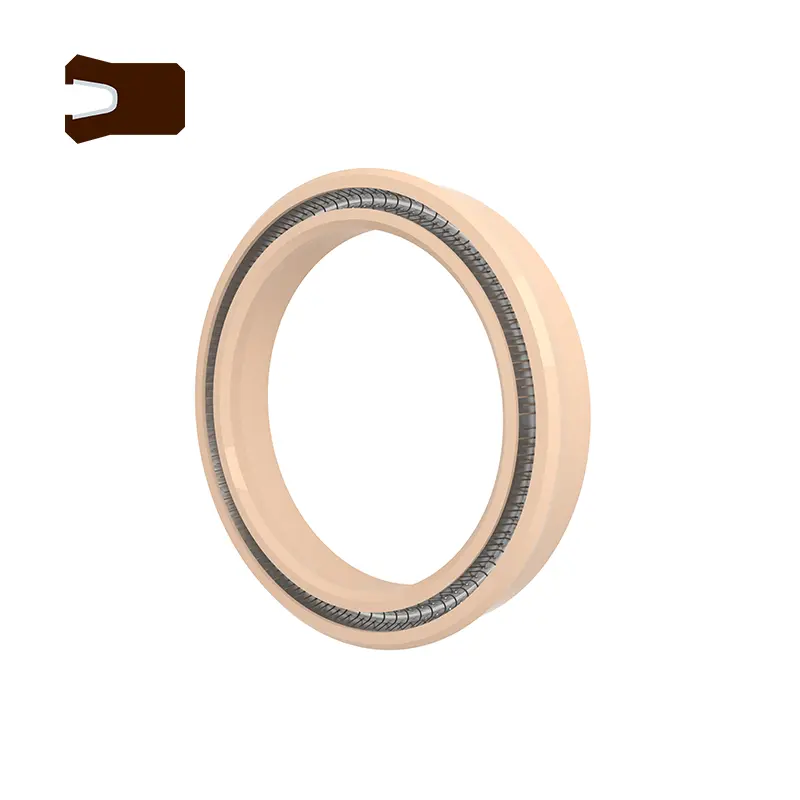

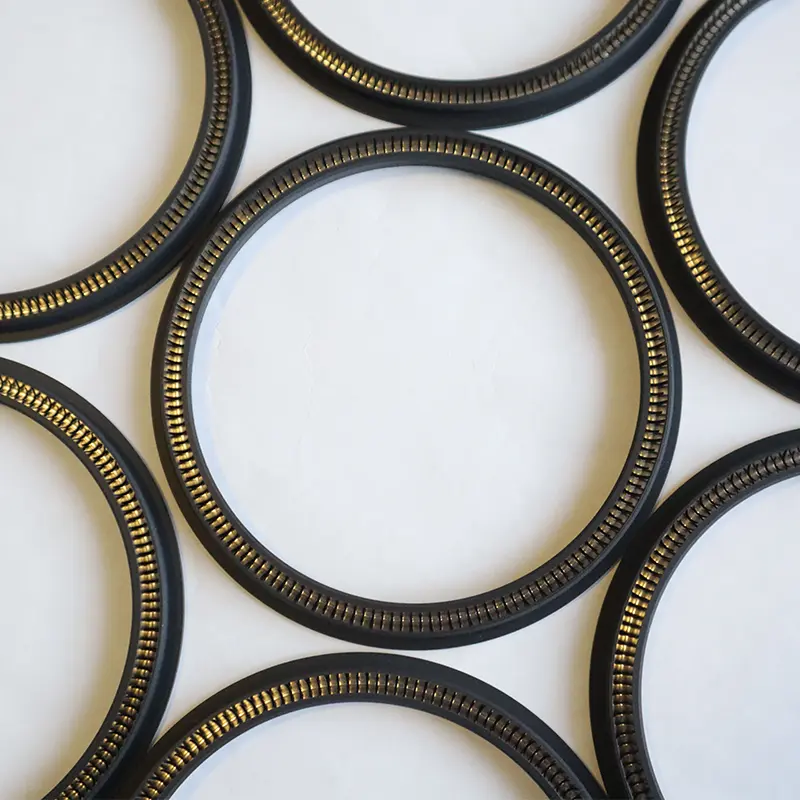

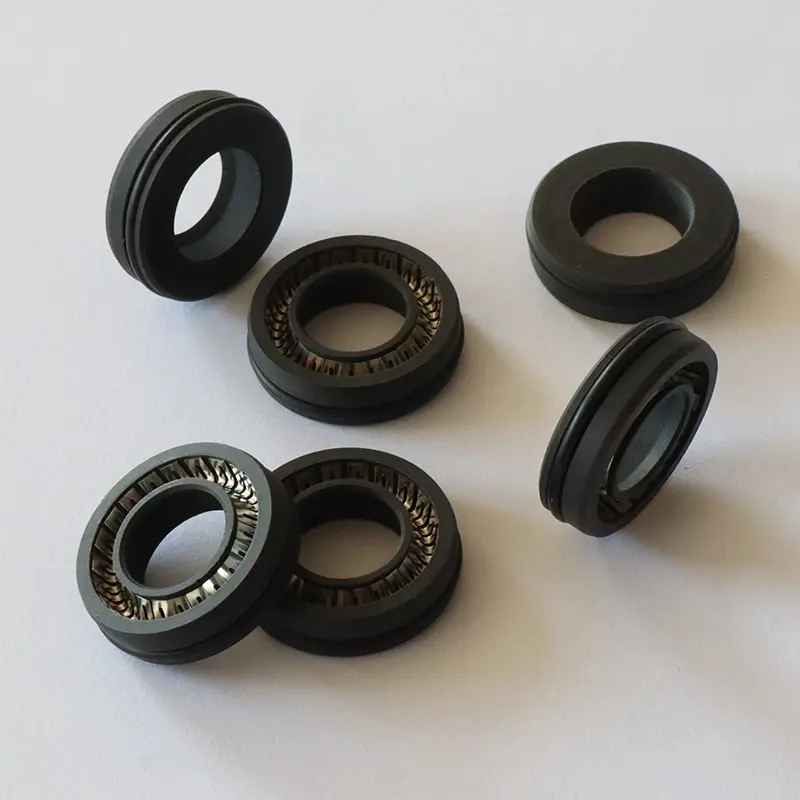

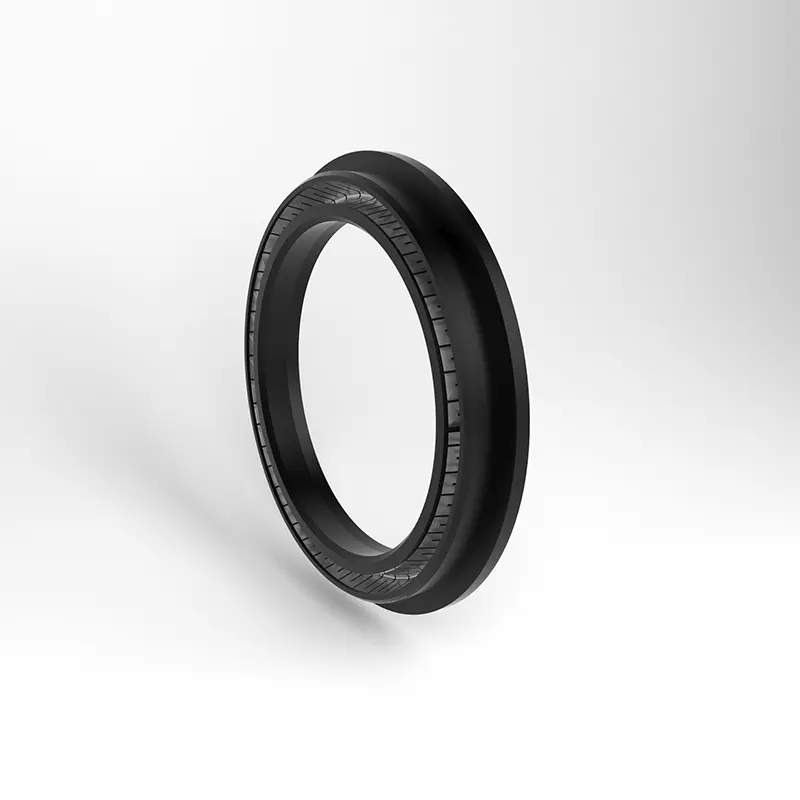

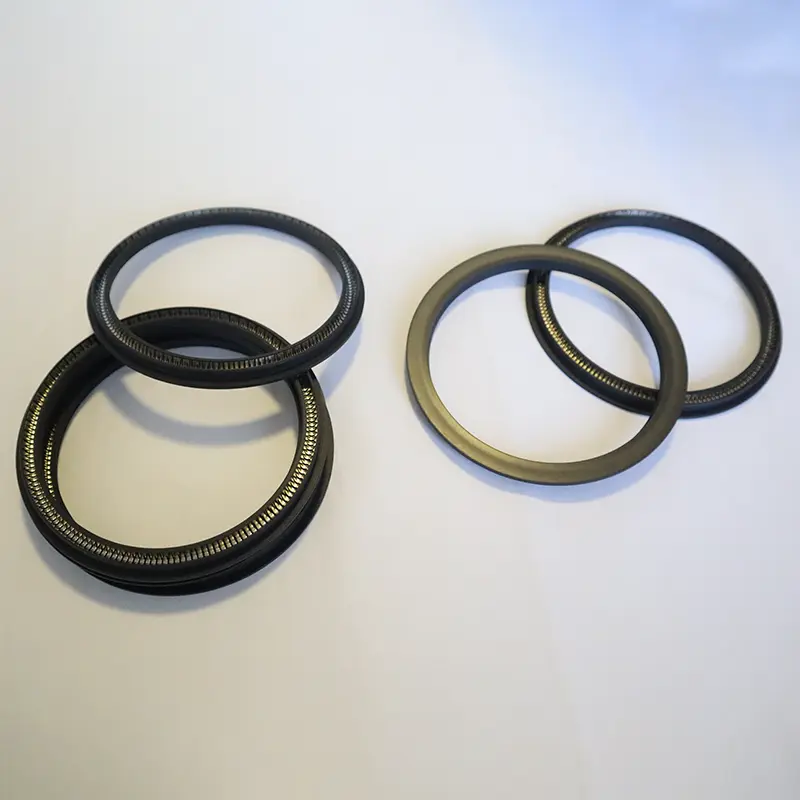

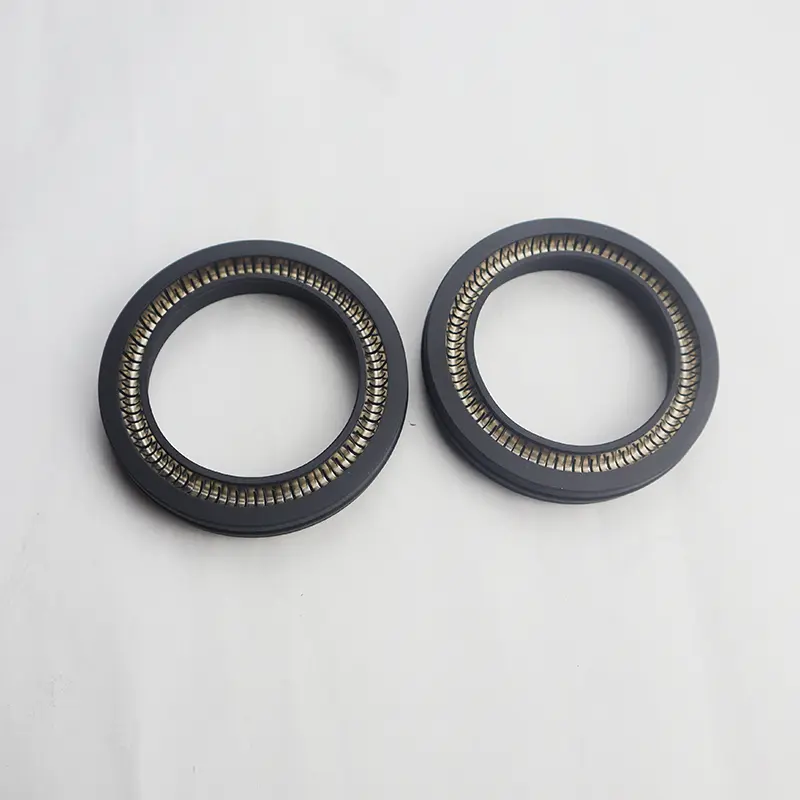

Η ενεργοποιημένη σφράγιση ελατηρίου για περιστρεφόμενο άξονα είναι μία από τις σφραγίδες που αναπτύχθηκαν από τις σφραγίδες Ruichen. Επιπλέον, έχουμε πολλούς άλλους τύπους σφραγίδων και μια ποικιλία διαφορετικών υλικών σφράγισης. Συγκεκριμένα, έχουμε το δικό μας εσωτερικό μοντέλο για να τα ονομάσουμε. Τα παρακάτω εισάγουν δύο μοντέλα, RC2055 και RC2056.

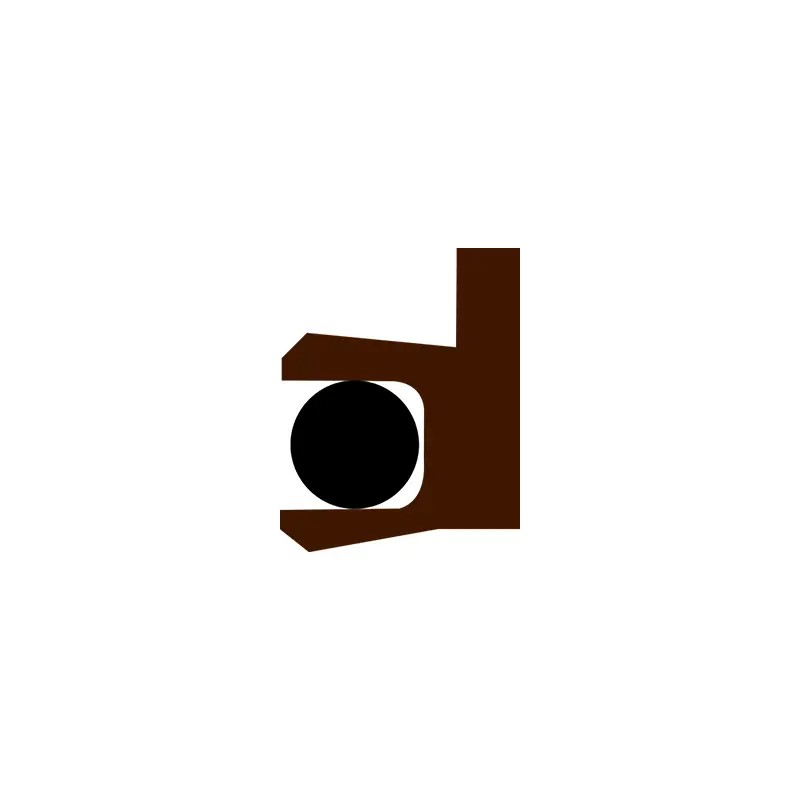

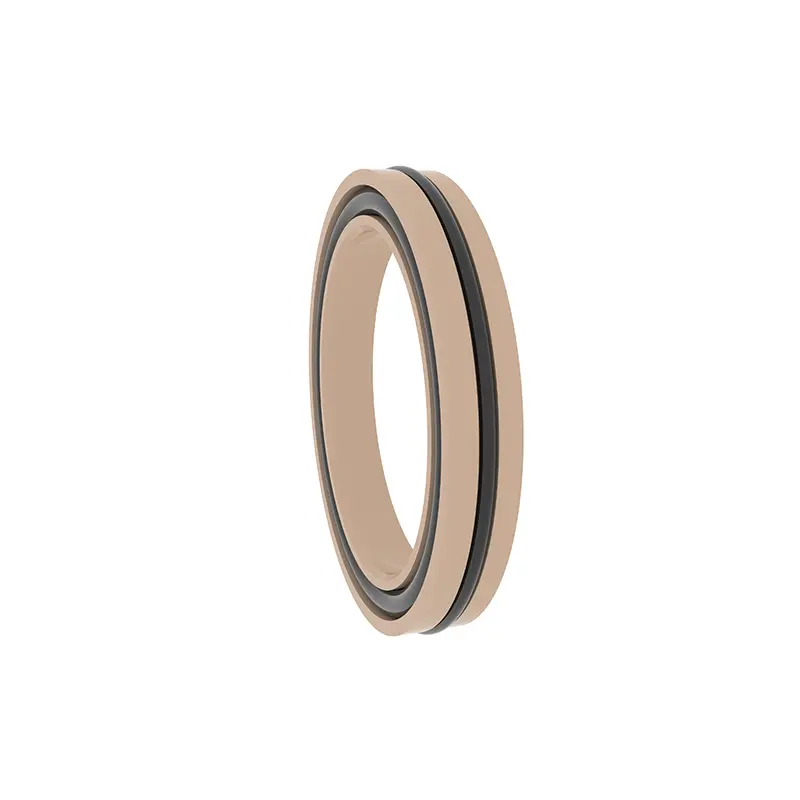

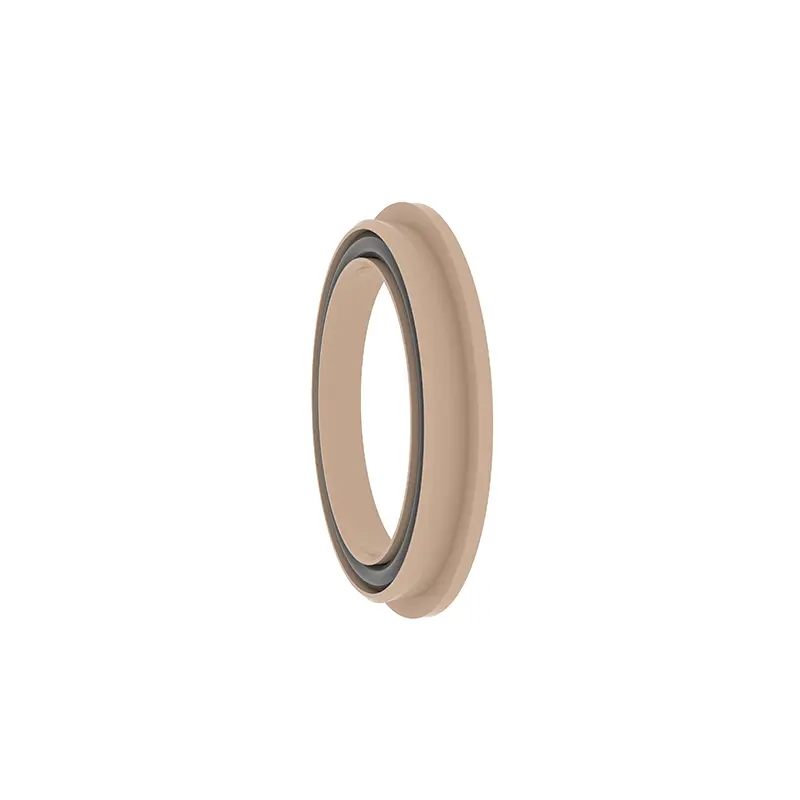

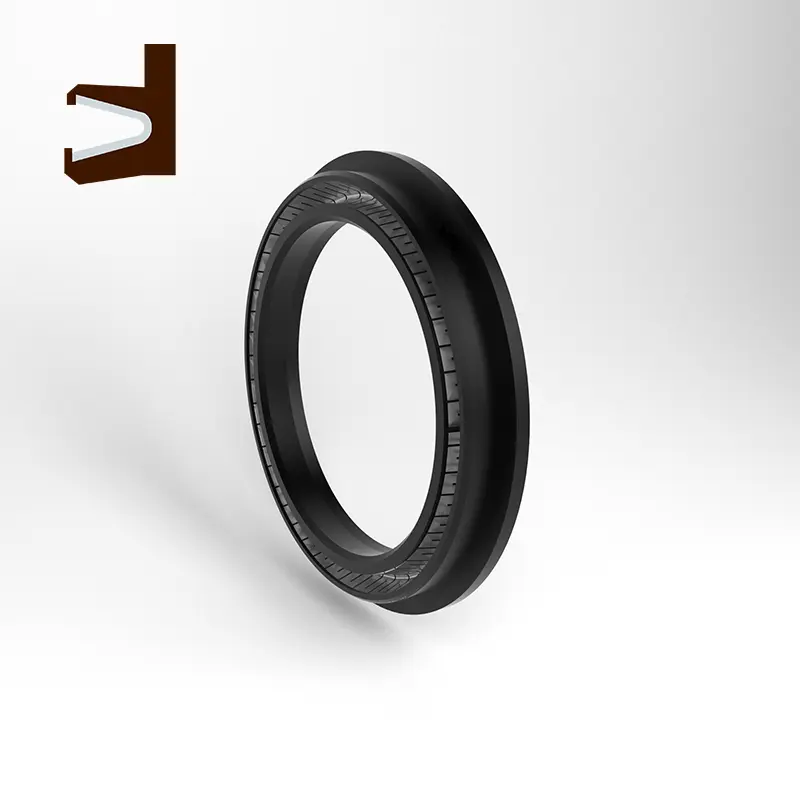

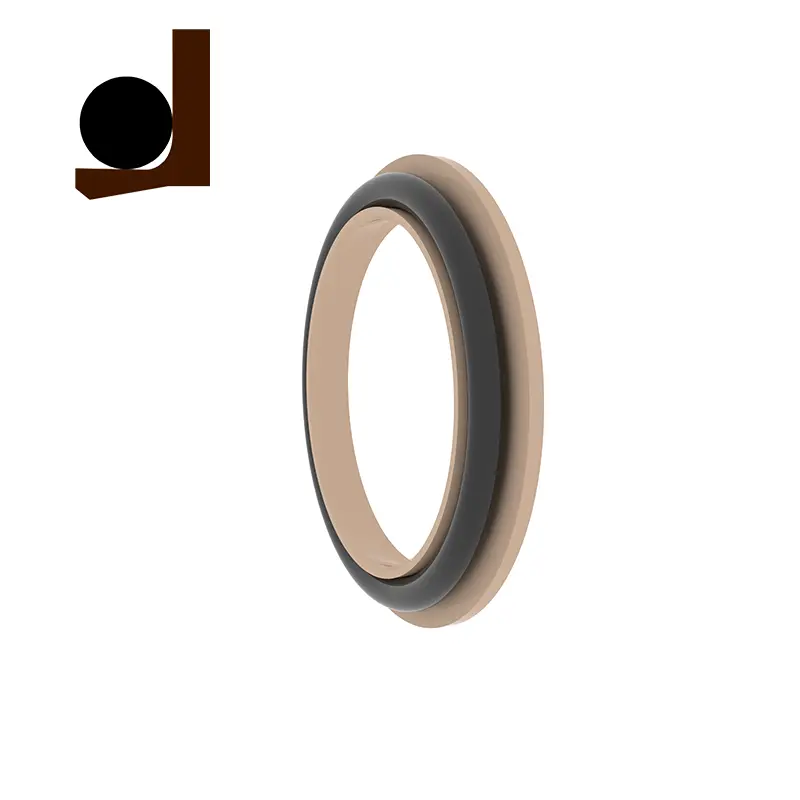

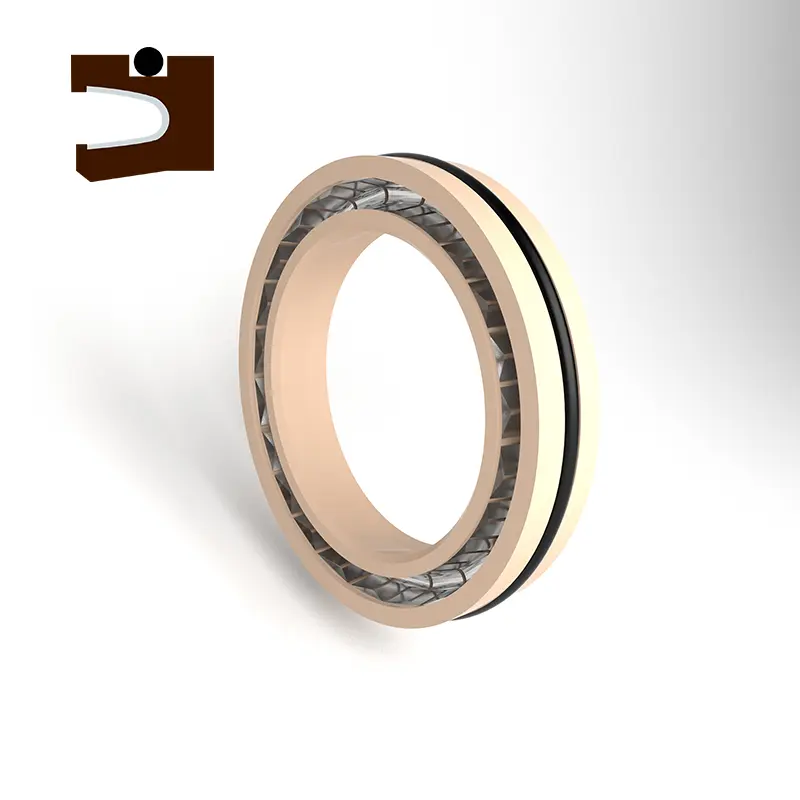

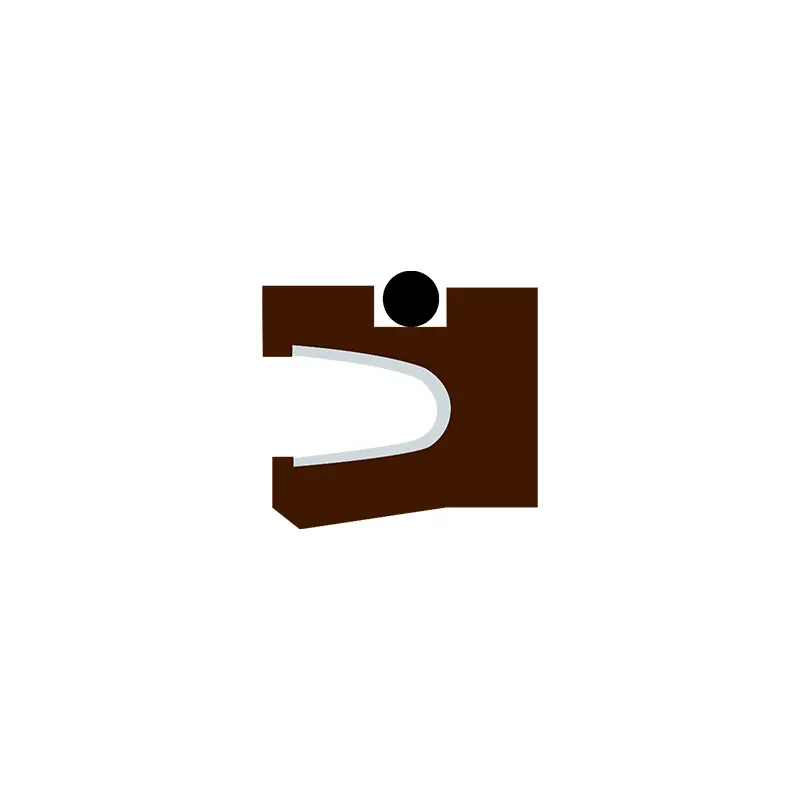

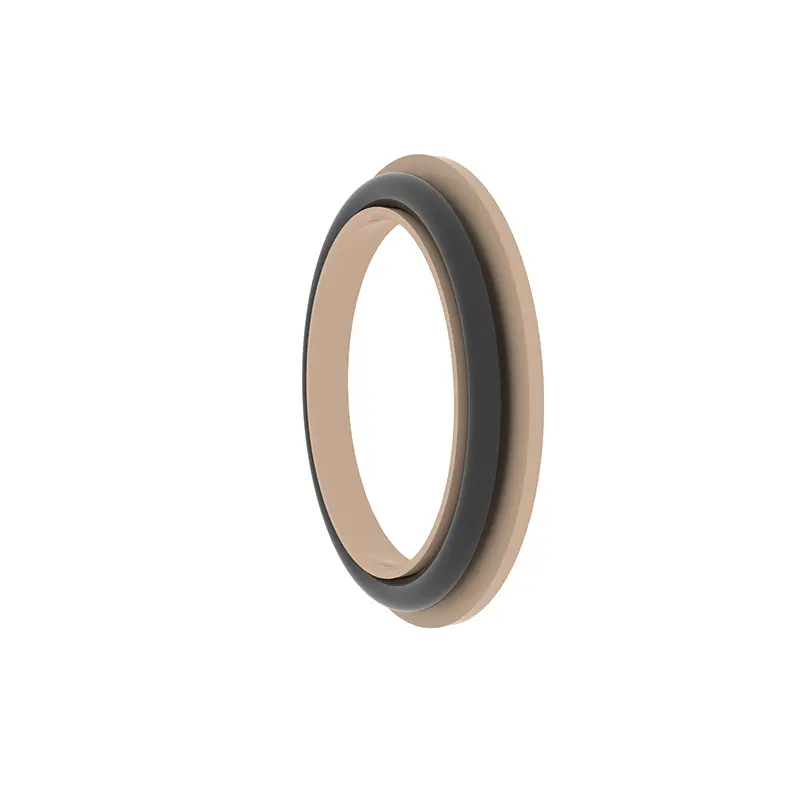

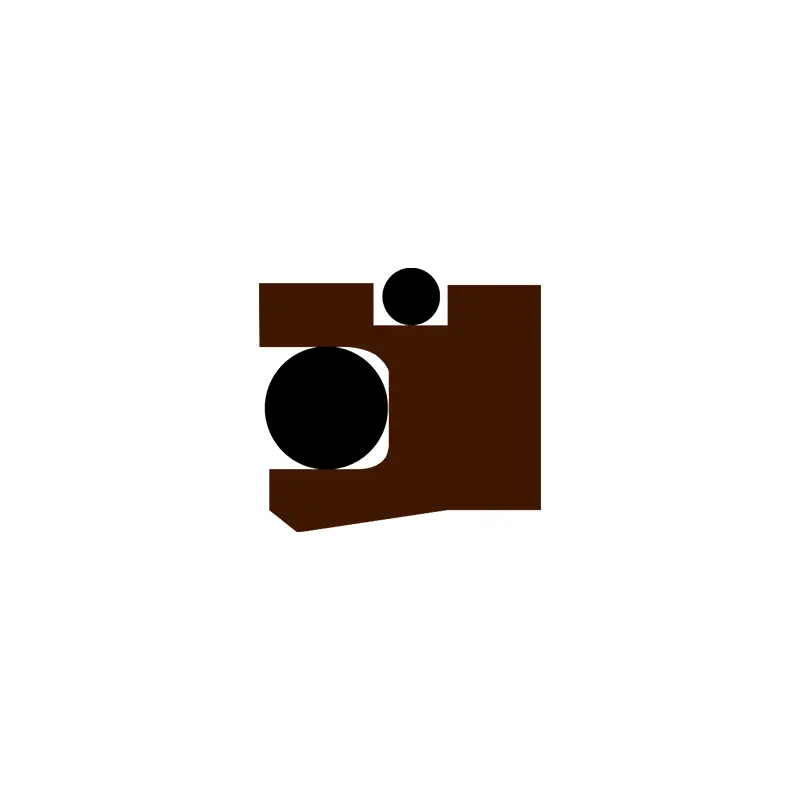

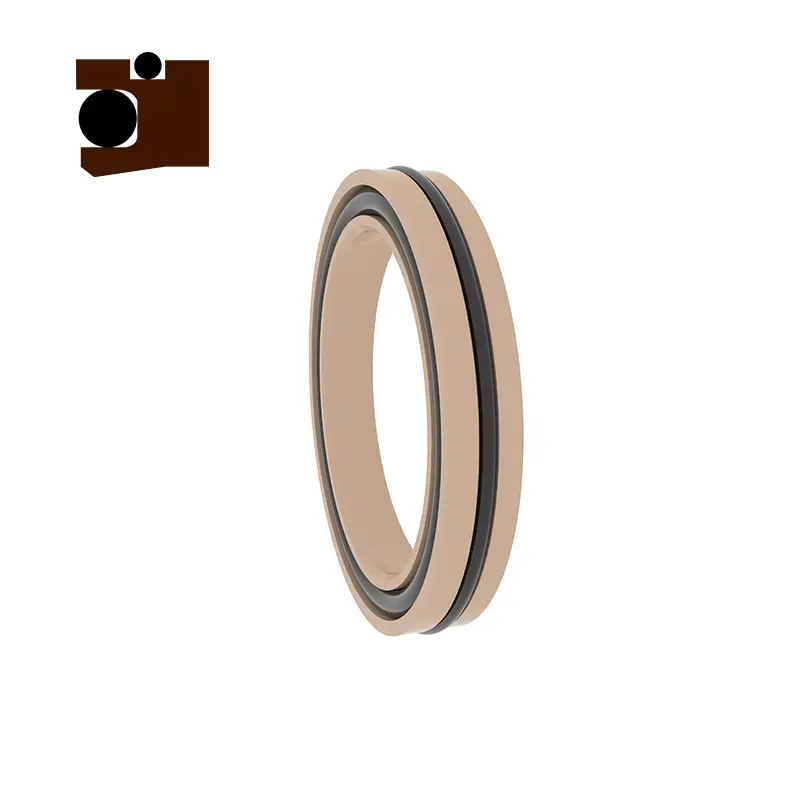

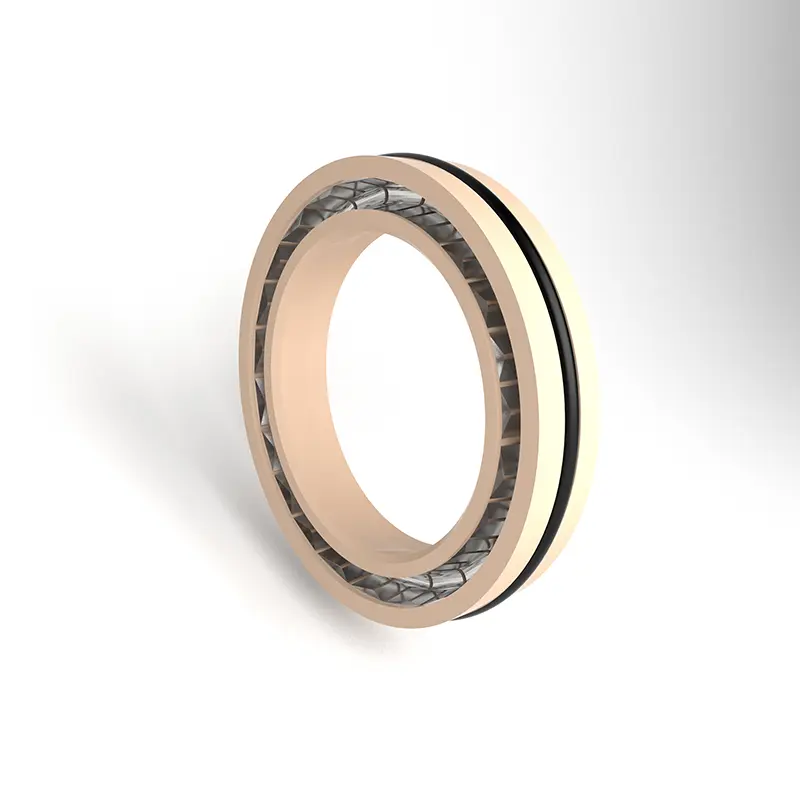

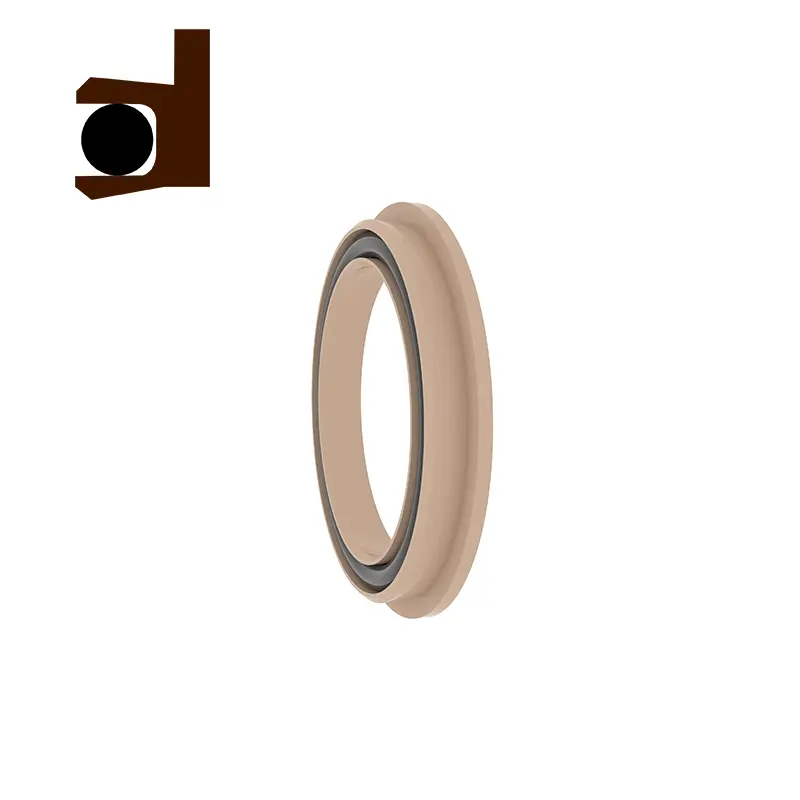

Το RC2055 και το RC2056 είναι περιστροφικές πανοπλακές, το RC2055-B είναι μια περιστροφική σφράγιση δοντιών, το RC2056-B είναι μια περιστροφική σφραγίδα συνδυασμού σχήματος Υ και το RC2055-C είναι μια περιστροφική σφράγιση συνδυασμού σχήματος Υ. Διαφορετικά μοντέλα στην ίδια σειρά έχουν τα ίδια χαρακτηριστικά αυλάκωσης και είναι εναλλάξιμα. Ολόκληρη η σειρά ελατηρίου ενεργοποιημένης σφράγισης για περιστρεφόμενο άξονα είναι κατάλληλη για σφράγιση υψηλής λειτουργίας με μονοπάθειας πίεσης που εφαρμόζονται σε περιστρεφόμενους άξονες. Μεταξύ αυτών, τα RC2055 και RC2056 αποτελούνται από ελατήρια από ανοξείδωτο χάλυβα και πλαστικά υψηλής λειτουργίας. Όταν χρησιμοποιείτε RC2055-B, RC2056-B και RC2055-C, είναι απαραίτητο να επιλέξετε λογικά το αντίστοιχο υλικό ελαστομερούς.
Χαρακτηριστικά και εφαρμογές προϊόντος:
Χαρακτηριστικά προϊόντος:
Ο συνδυασμός του ελατηρίου από ανοξείδωτο χάλυβα και του πλαστικού υψηλής λειτουργίας έχει εξαιρετική απόδοση σφράγισης και ανθεκτικότητα.
Ο σχεδιασμός αυλάκωσης κάθε σειράς είναι ο ίδιος, ο οποίος μπορεί να εναλλάσσεται και να προσαρμοστεί ευέλικτα σε διαφορετικές συνθήκες εργασίας.
Τα μοντέλα που περιλαμβάνονται στην ενεργοποιημένη σφράγιση της άνοιξης για περιστρεφόμενο άξονα είναι κατάλληλα για περιστρεφόμενη σφράγιση πίεσης μονής κατεύθυνσης για να καλύψουν τις διαφορετικές βιομηχανικές ανάγκες.
Τα RC2055-B, RC2055-C και RC2056-B υποστηρίζουν την επιλογή των αντίστοιχων υλικών ελαστομερούς σύμφωνα με τις συνθήκες εργασίας για τη βελτίωση της προσαρμοστικότητας.
Σενάρια εφαρμογής:
Περιστρεφόμενη σφράγιση πίεσης μονής κατεύθυνσης, κατάλληλη για βιομηχανικό εξοπλισμό, μηχανικά μηχανήματα, υδραυλικά συστήματα κ.λπ.
Απαιτήσεις σφράγισης υψηλής λειτουργίας, όπως πετροχημικά, ενεργειακός εξοπλισμός, βαριά μηχανήματα κ.λπ.
Τεχνικά πλεονεκτήματα:
Τα ελατήρια από ανοξείδωτο χάλυβα παρέχουν σταθερή ακτινική δύναμη για να εξασφαλιστεί η μακροπρόθεσμη επίδραση σφράγισης.
Ο συνδυασμός πλαστικών και ελαστομερών υλικών υψηλής λειτουργίας είναι κατάλληλος για συνθήκες εργασίας υψηλής πίεσης και υψηλής ταχύτητας.
Ο εναλλάξιμος σχεδιασμός Groove απλοποιεί την εγκατάσταση και τη συντήρηση και μειώνει το κόστος χρήσης.
Προτάσεις χρήσης:
Επιλέξτε το κατάλληλο μοντέλο σφράγισης και υλικό ελαστομερούς σύμφωνα με τις συγκεκριμένες συνθήκες εργασίας.
Βεβαιωθείτε ότι η αυλάκωση είναι καθαρή κατά τη διάρκεια της εγκατάστασης για να αποφύγετε τη βλάβη στη σφραγίδα.
RC2055
Τις ισχύουσες συνθήκες εργασίας (οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
| Πίεση (MPa) | Θερμοκρασία (℃) | Ταχύτητα (m/s) | Μέσον | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | Σχεδόν όλα τα μέσα υγρού και αερίου |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Επιλογή υλικού
1. Τα αντίστοιχα υλικά δακτυλίου O μπορούν να επιλεγούν: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), κλπ.
2. Υλικά δακτυλίου σφράγισης: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, κλπ.

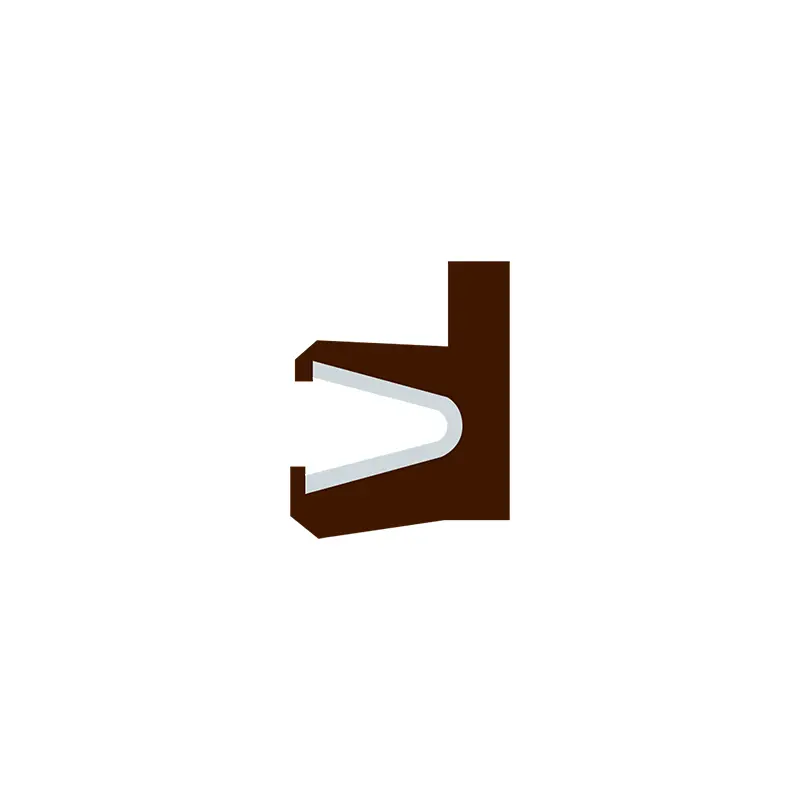

3. Ανοξείδωτο χάλυβα ελατηρίου: ελατηρίου σχήματος V.
Παράδειγμα παραγγελίας
RC2055- 40-PTFE4+V Διάμετρος άξονα 40, το υλικό δακτυλίου στεγανοποίησης είναι PTFE4, ο ανοξείδωτος χάλυβα ελατήριο είναι σχήματος V
RC2055-B-40-PTFE4+R02 Η διάμετρος άξονα είναι 40, το υλικό δακτυλίου σφράγισης είναι PTFE4, που ταιριάζει με δακτύλιο Ο είναι φθοροκούδας
RC2055-C-40-PTFE4+R02 Η διάμετρος άξονα είναι 40, το υλικό δακτυλίου σφράγισης είναι PTFE4, που ταιριάζει με δακτύλιο Ο είναι φθοροκούπας
Πίνακας παραμέτρων προδιαγραφών (όλες οι προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες)

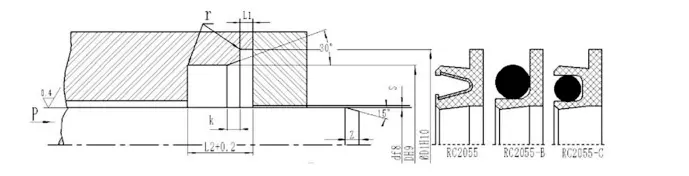

| Εύρος διαμέτρου ράβδου D F8 | Διάμετρος αυλάκι DH9 | Διάμετρος groove d1h10 | Βάθος άκρων L1 | Πλάτος αυλής μεγάλο | Εισαγωγή λοξότσιου k | Ακτινική κάθαρση S max | Μήκος λοξοτομής | r max | |
| 10MPa | 20MPa | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Σημείωση: Συνιστάται η σκληρότητα της επιφάνειας του περιστρεφόμενου άξονα να είναι HRC ≥ 58.
RC2056
Τις ισχύουσες συνθήκες εργασίας (οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
| Πίεση (MPa) | Θερμοκρασία (℃) | Ταχύτητα (m/s) | Μέσον | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Σχεδόν όλα τα μέσα υγρού και αερίου |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Επιλογή υλικού
1. Τα αντίστοιχα υλικά δακτυλίου O μπορούν να επιλεγούν: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), κλπ.
2. Υλικά δακτυλίου σφράγισης: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, κλπ.
3. Ανοξείδωτο χάλυβα ελατηρίου: ελατηρίου σχήματος V.
Παράδειγμα παραγγελίας

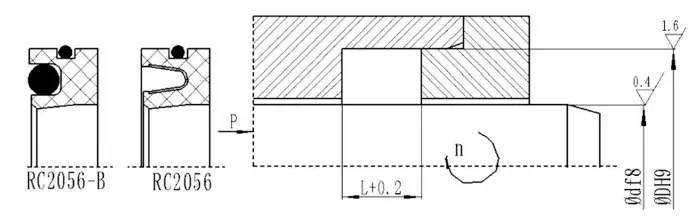

RC2056-40*62*8-PTFE4+V D*D*L, το υλικό δακτυλίου στεγανοποίησης είναι PTFE4 και το ελατήριο από ανοξείδωτο χάλυβα είναι ένα ελατήριο σχήματος V
RC2056-B-40*62*8-PTFE4+R02 D*D*L, το υλικό του δακτυλίου στεγανοποίησης είναι PTFE4 και ο αντιστοίχιος δακτύλιος Ο είναι φθοροκούπας
