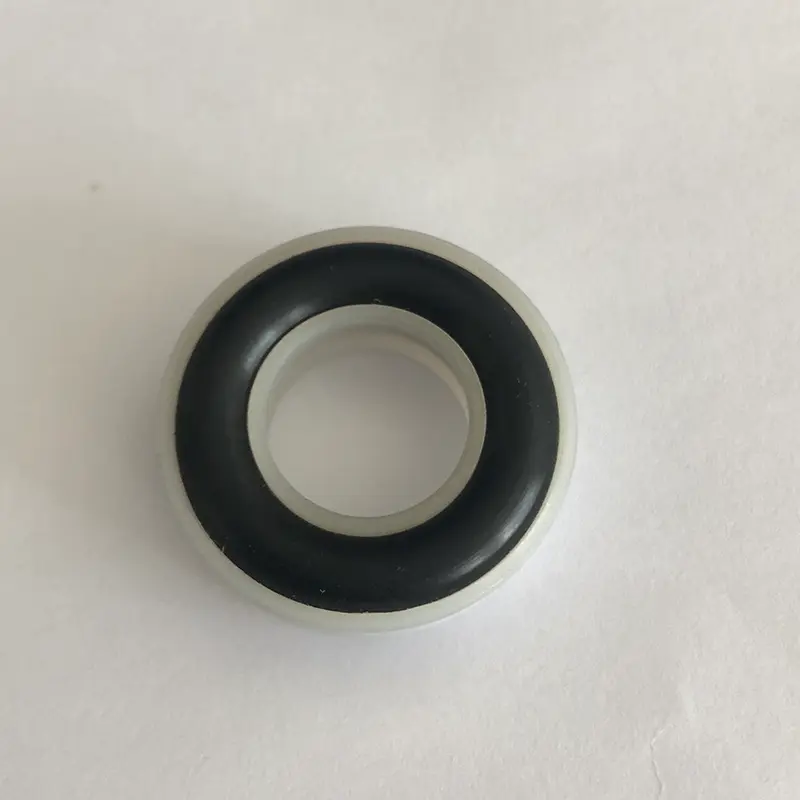

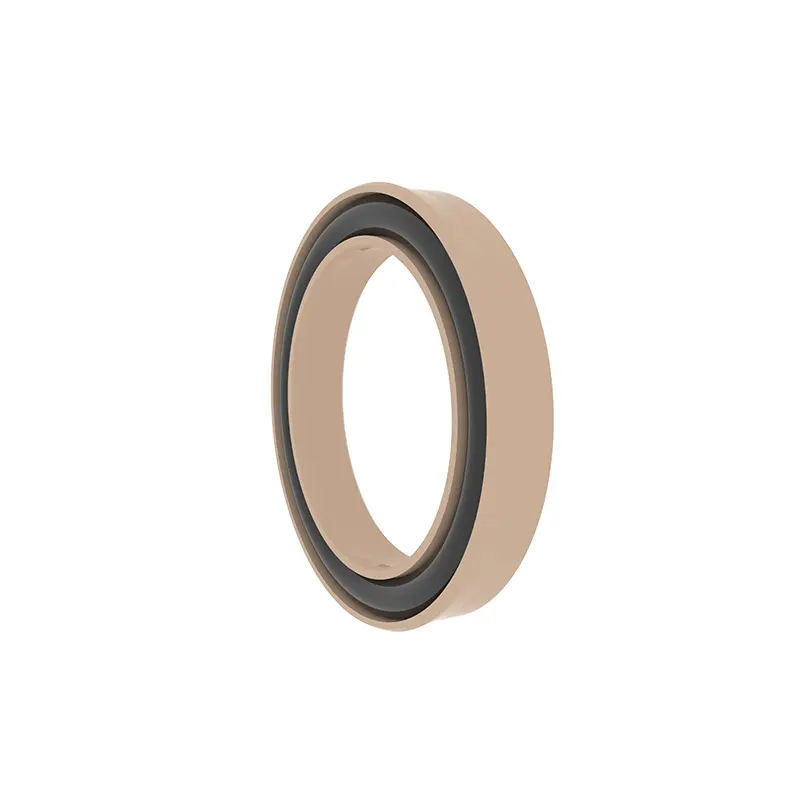

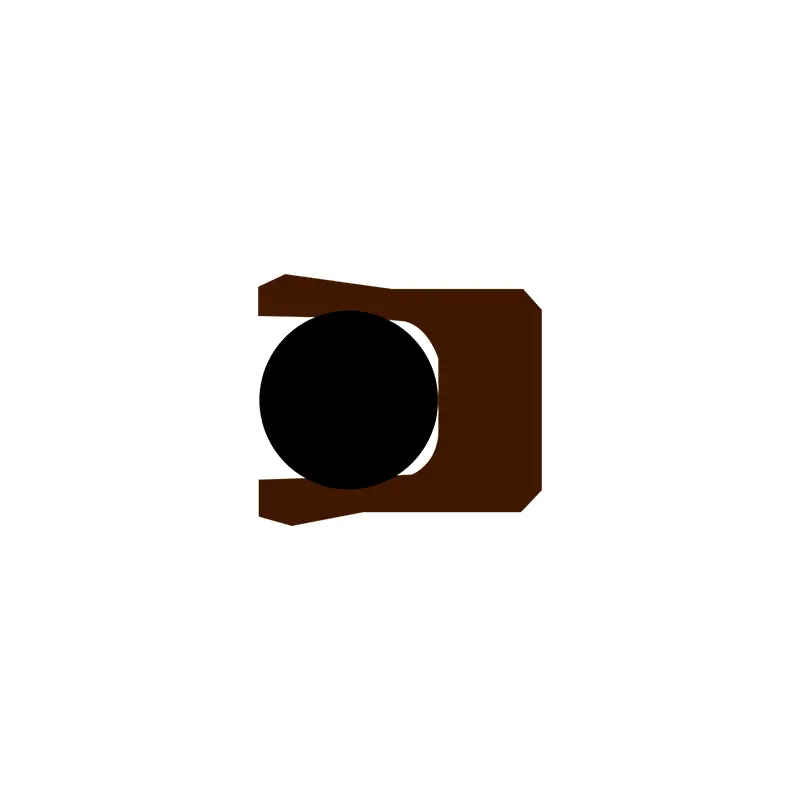

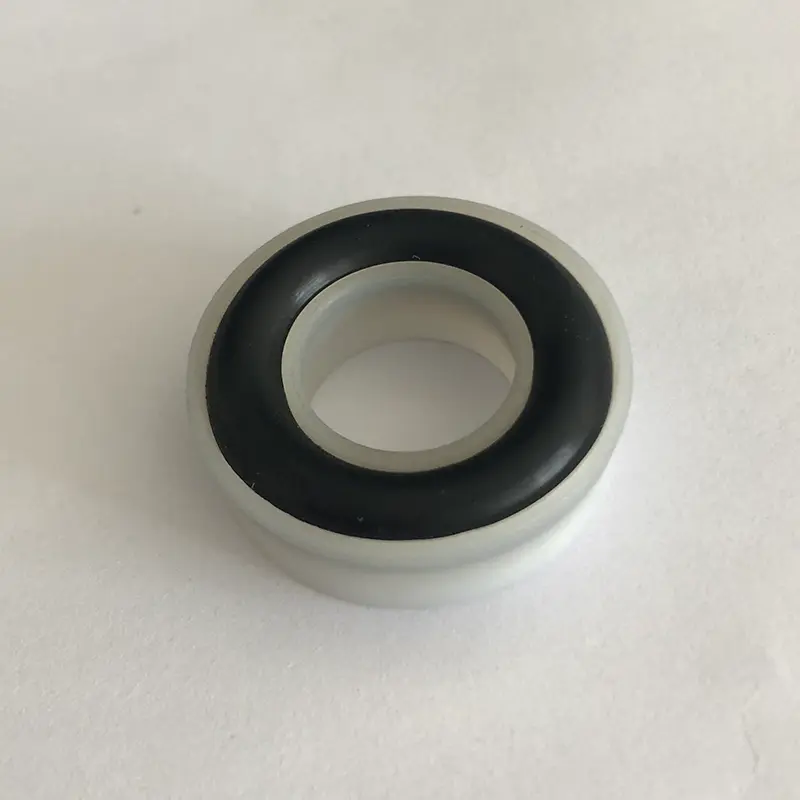

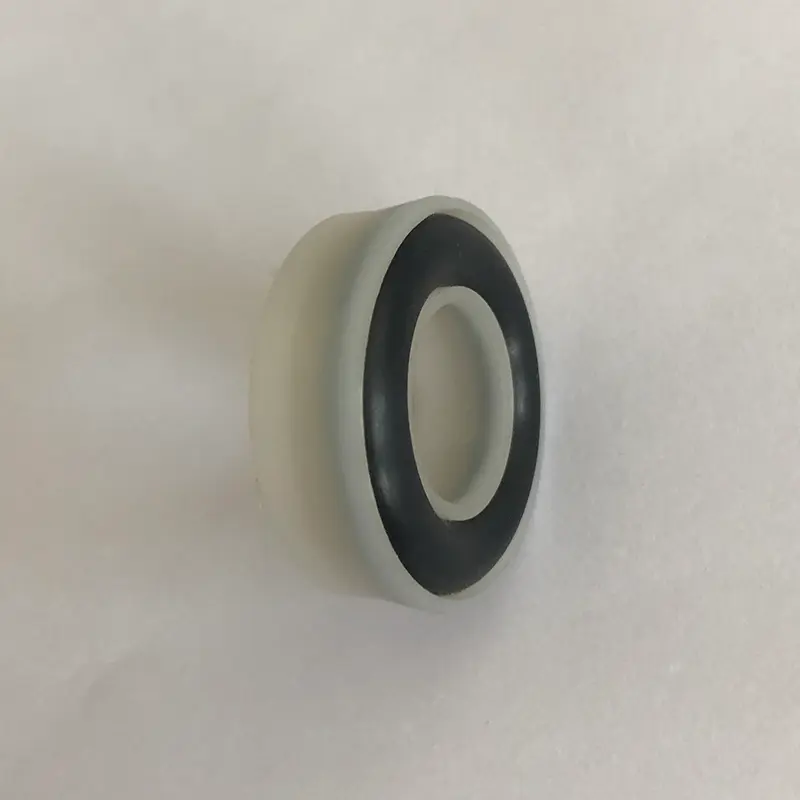

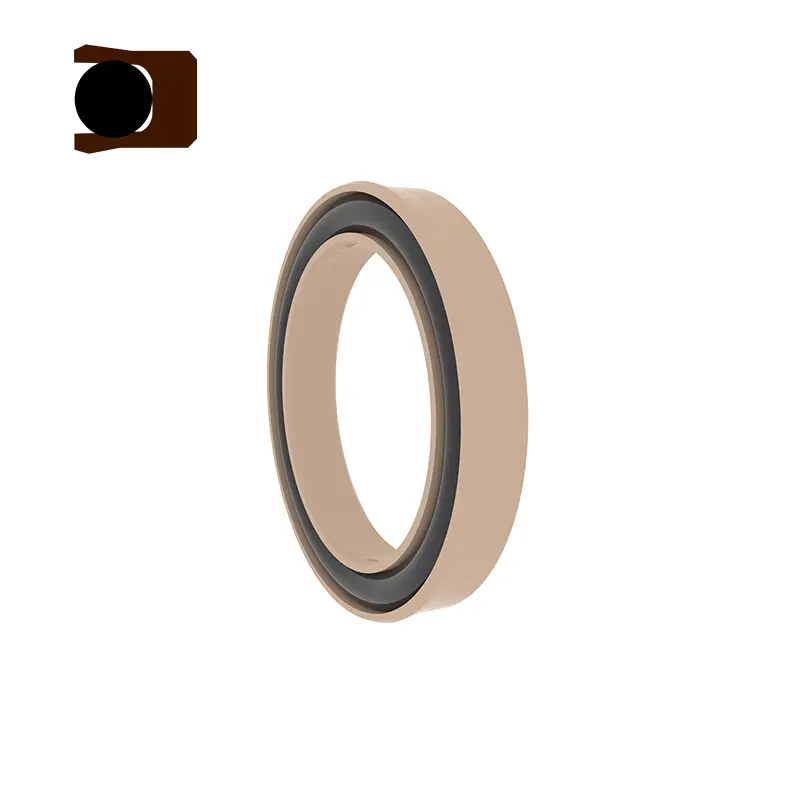

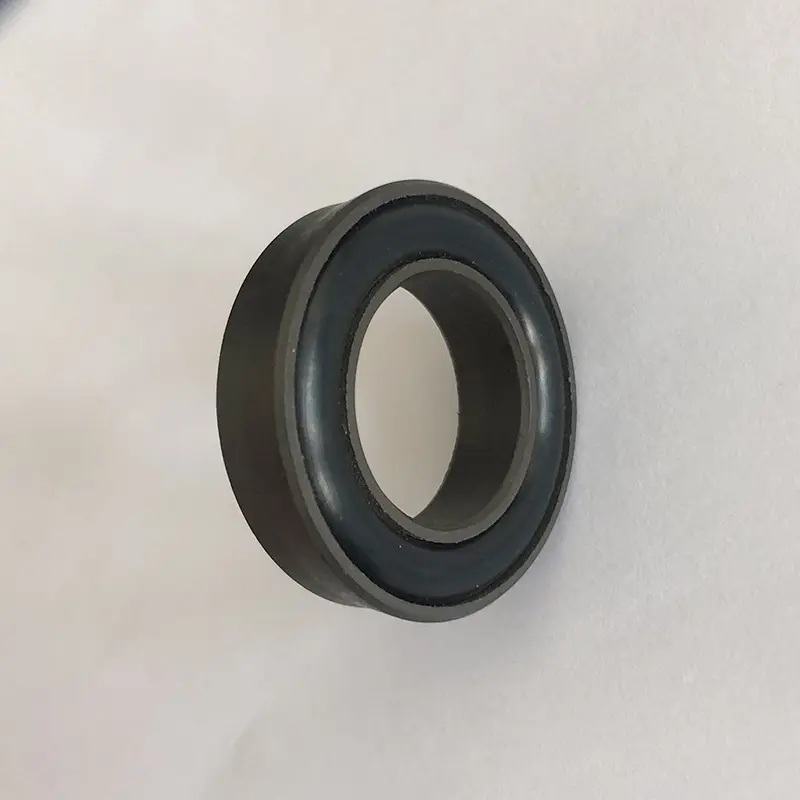

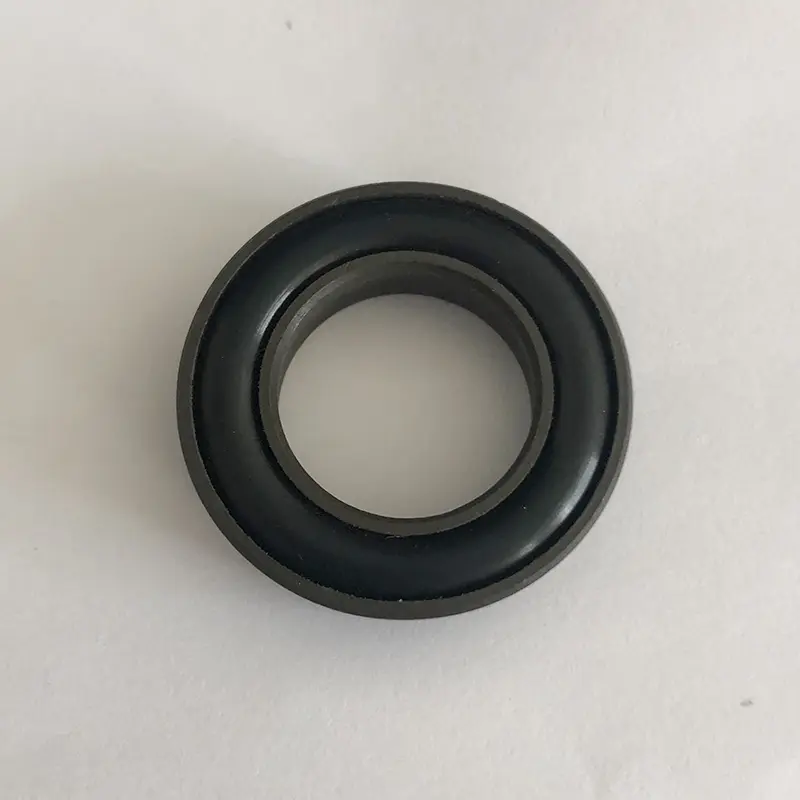

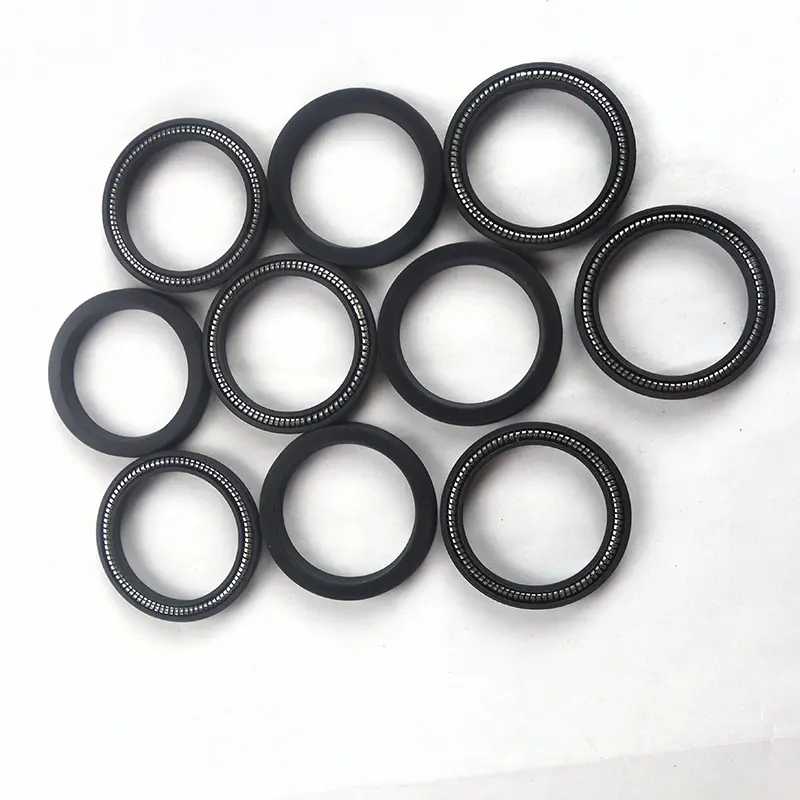

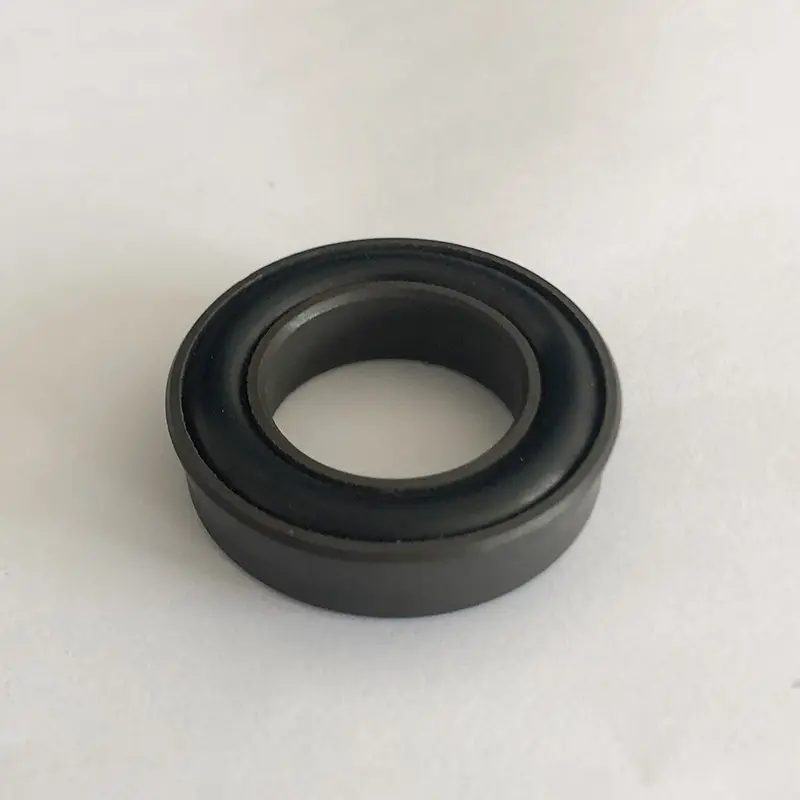

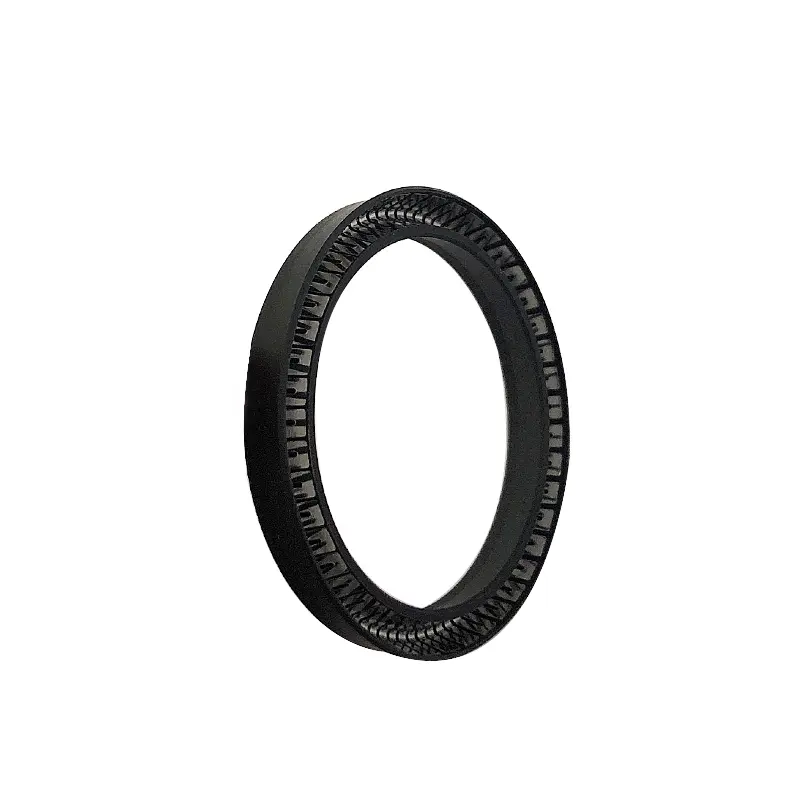

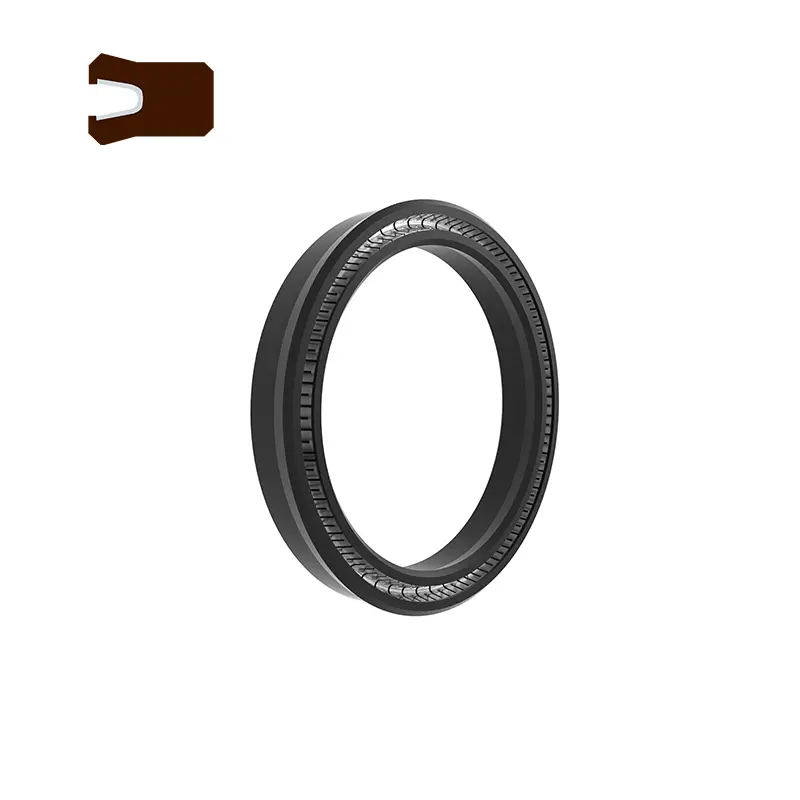

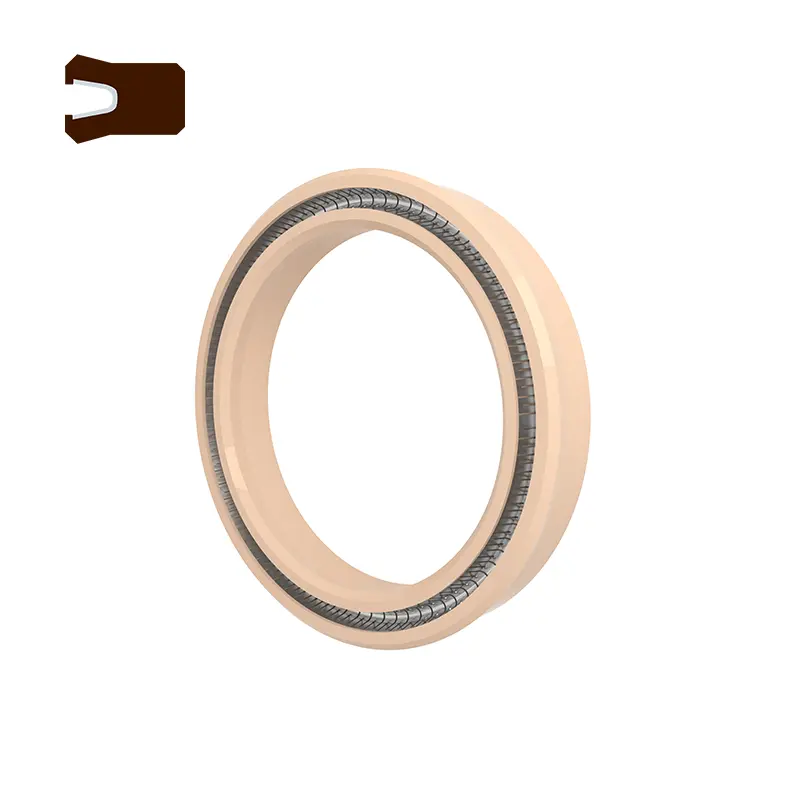

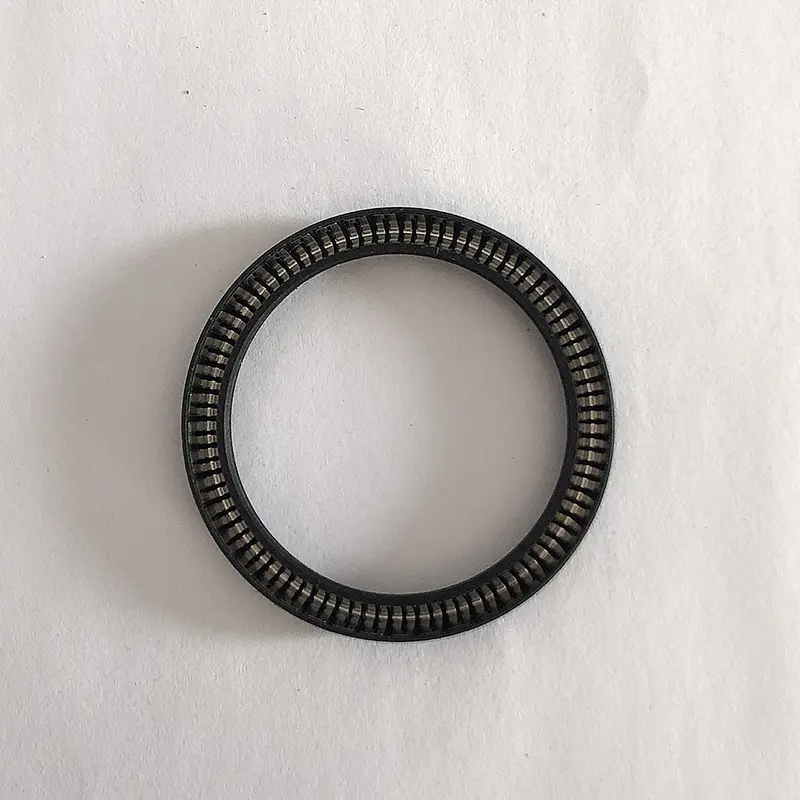

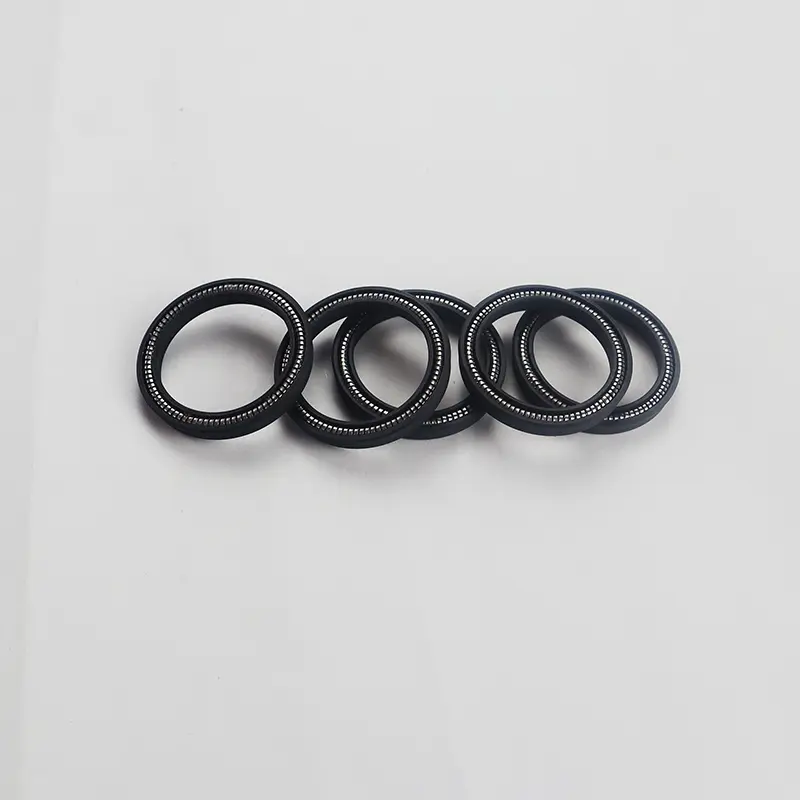

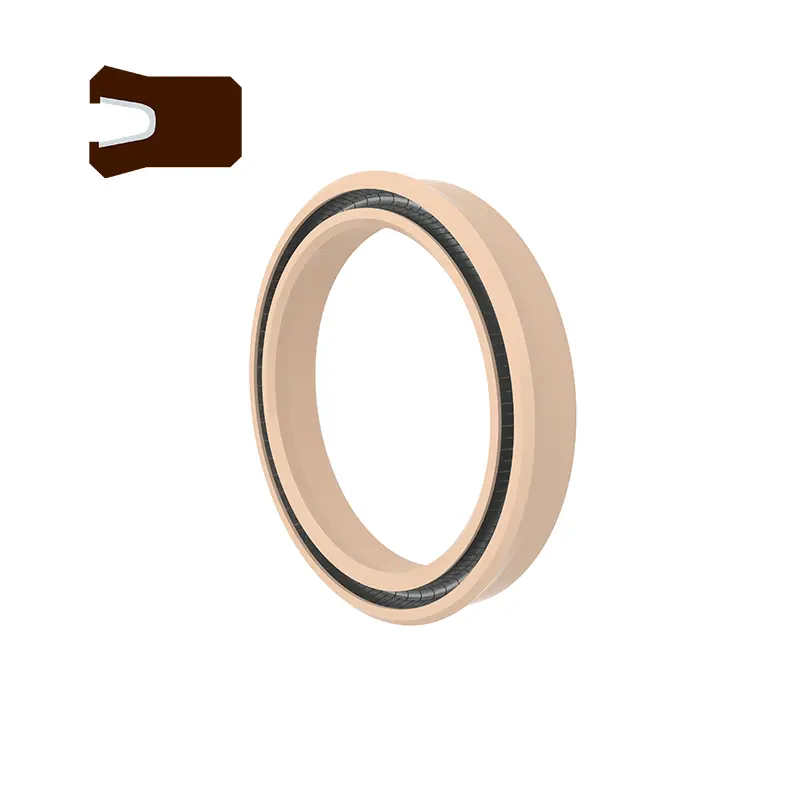

Το RC16 μας είναι μια σφραγίδα βύσματος και το RC16-B είναι μια σφραγίδα συνδυασμού σχήματος Υ. Οι αυλακώσεις των δύο είναι οι ίδιες και μπορούν να εγκατασταθούν στις αυλακώσεις που καθορίζονται από τα ML5514F και ISO3771.
Σε ένα άλλο προϊόν Energied Energied Energied Energies, η σειρά RC65, το RC65 είναι μια σφραγίδα βύσματος και το RC65-B είναι μια σφραγίδα συνδυασμού σχήματος Υ. Έχουν επίσης τον ίδιο σχεδιασμό αυλάκωσης και μπορούν να εγκατασταθούν στις αυλακώσεις που καθορίζονται από τα ML5514F και ISO3771.

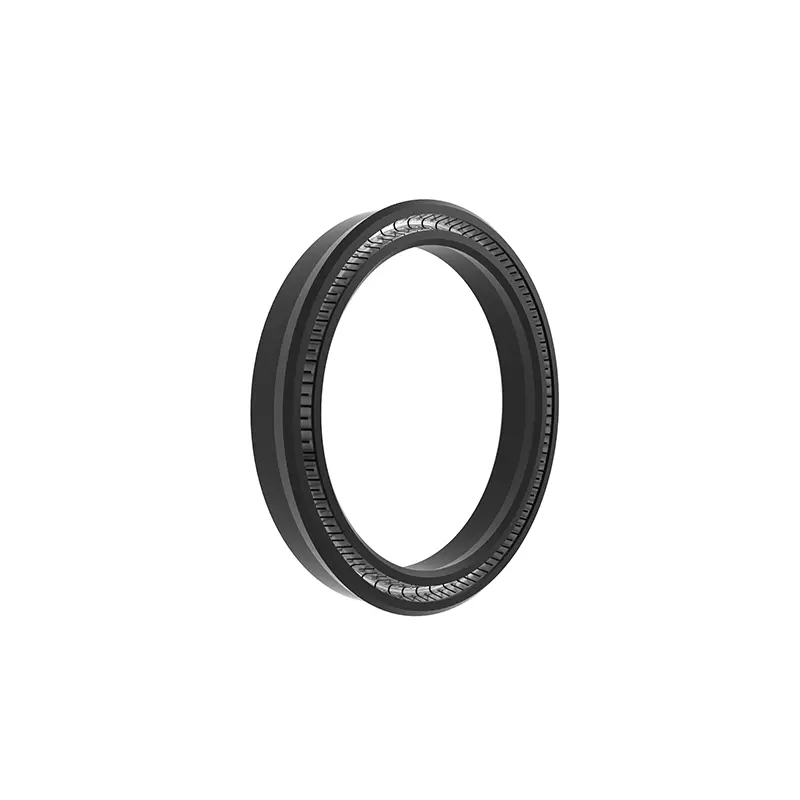

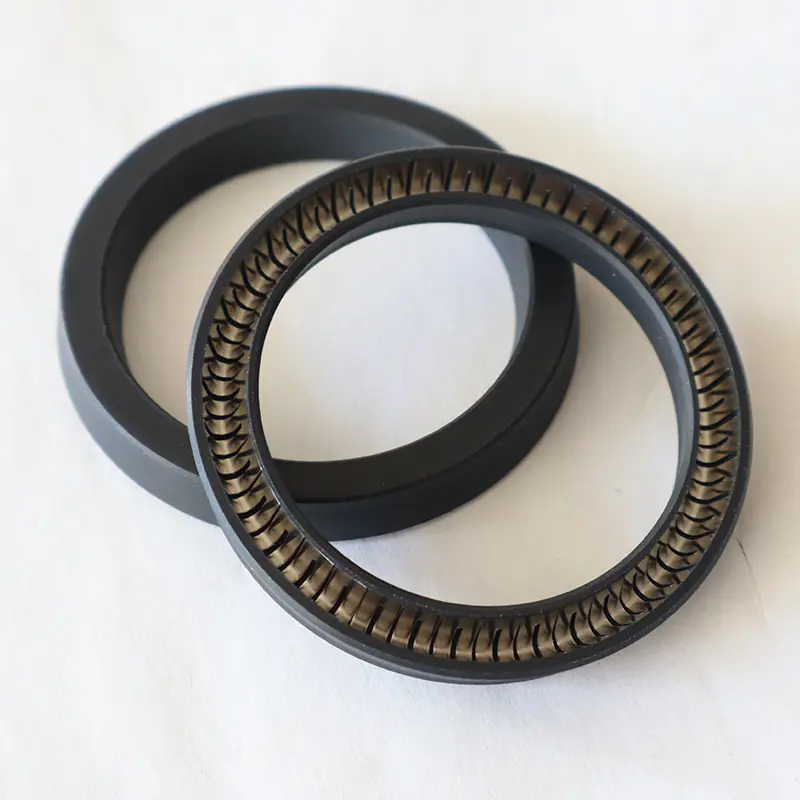

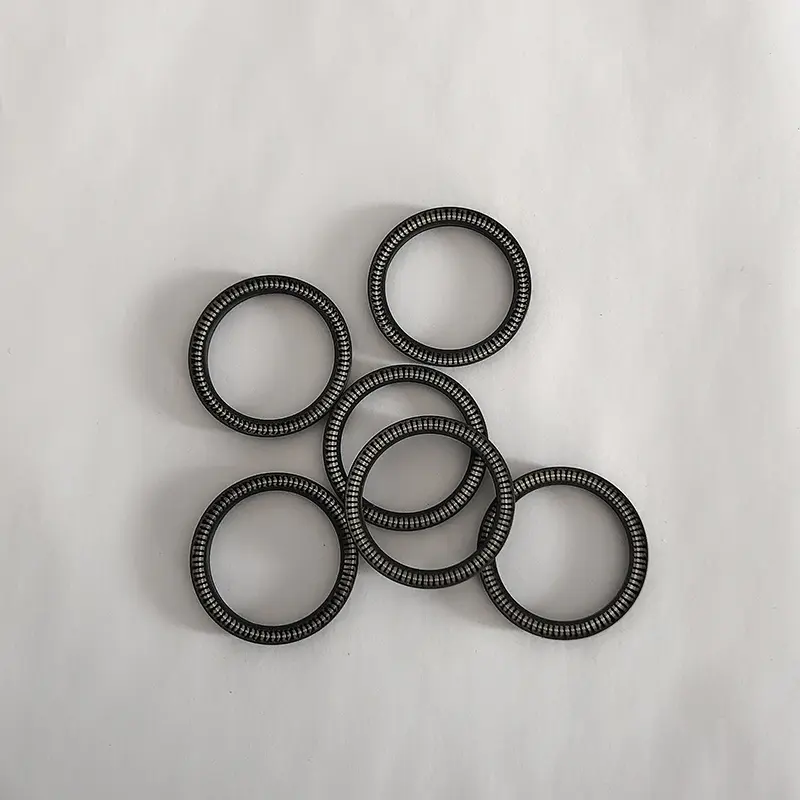

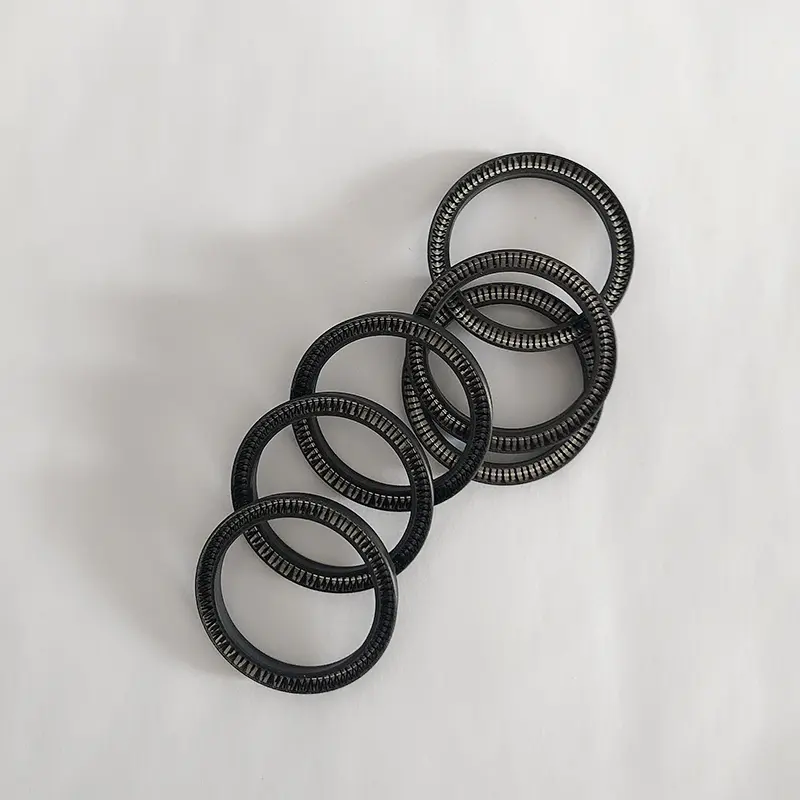

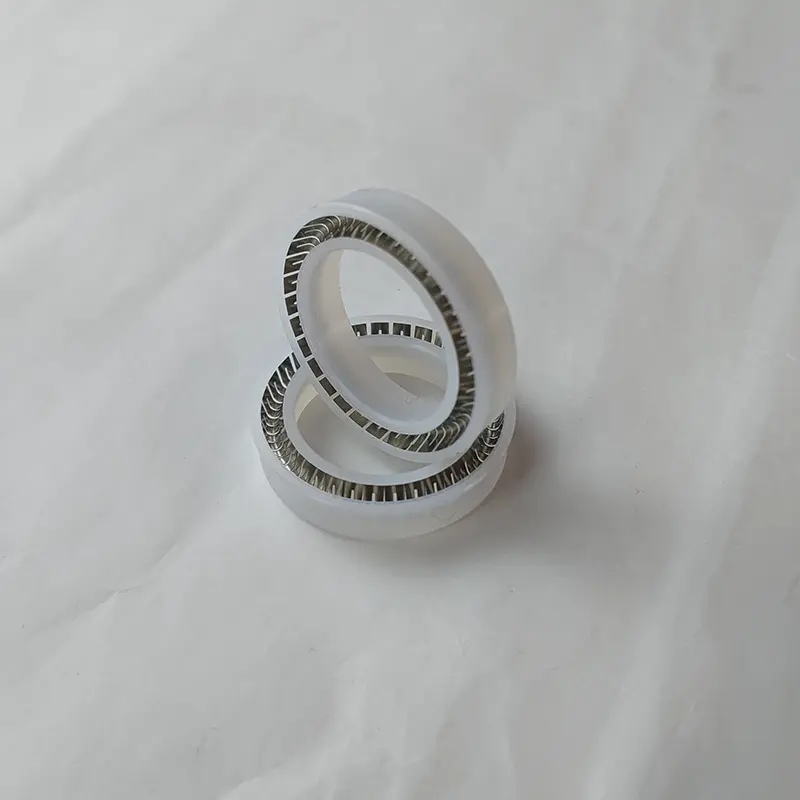

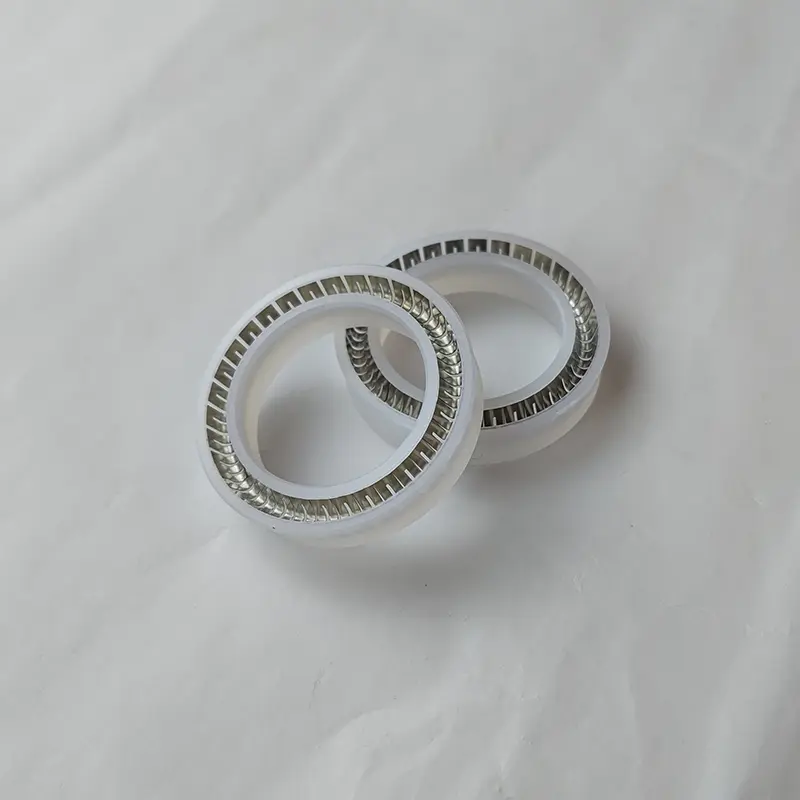

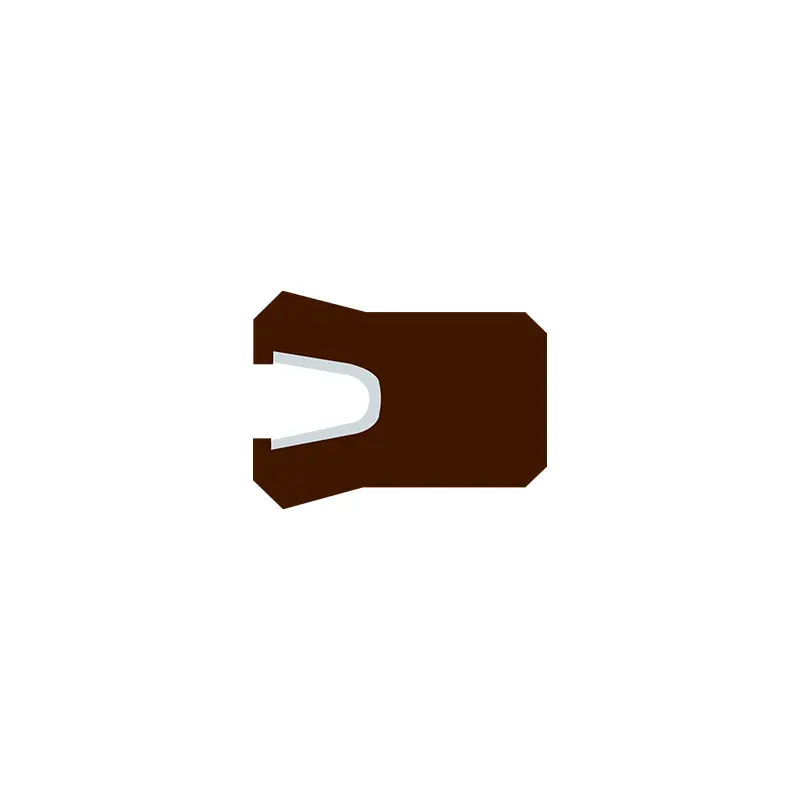

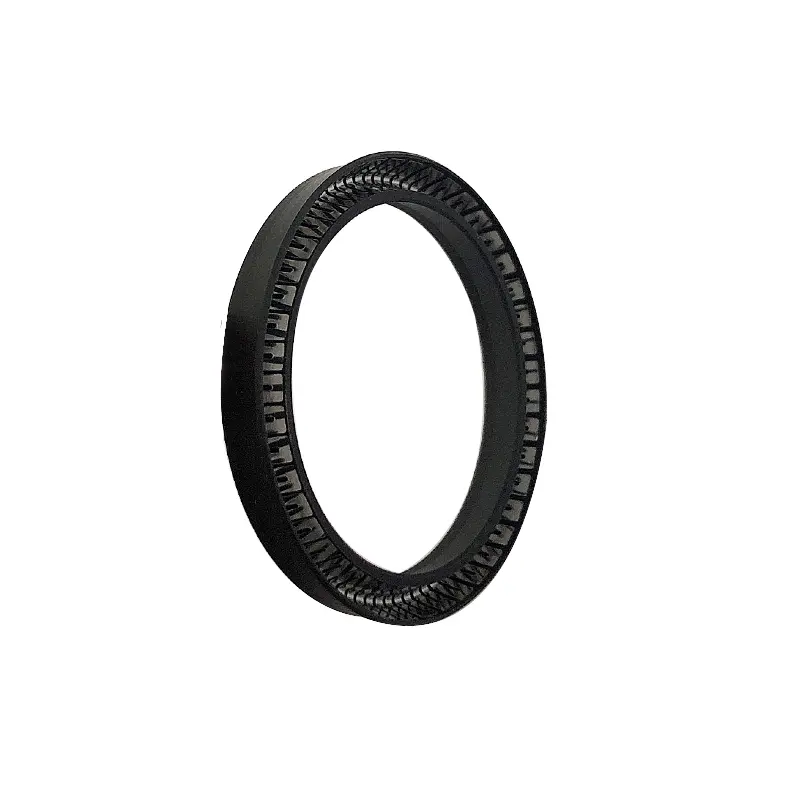

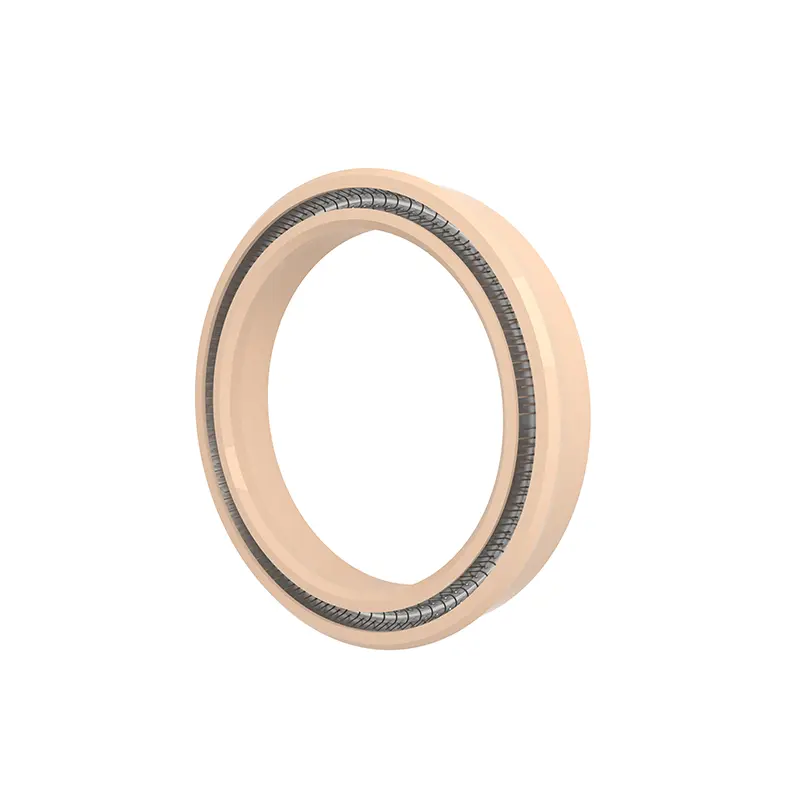

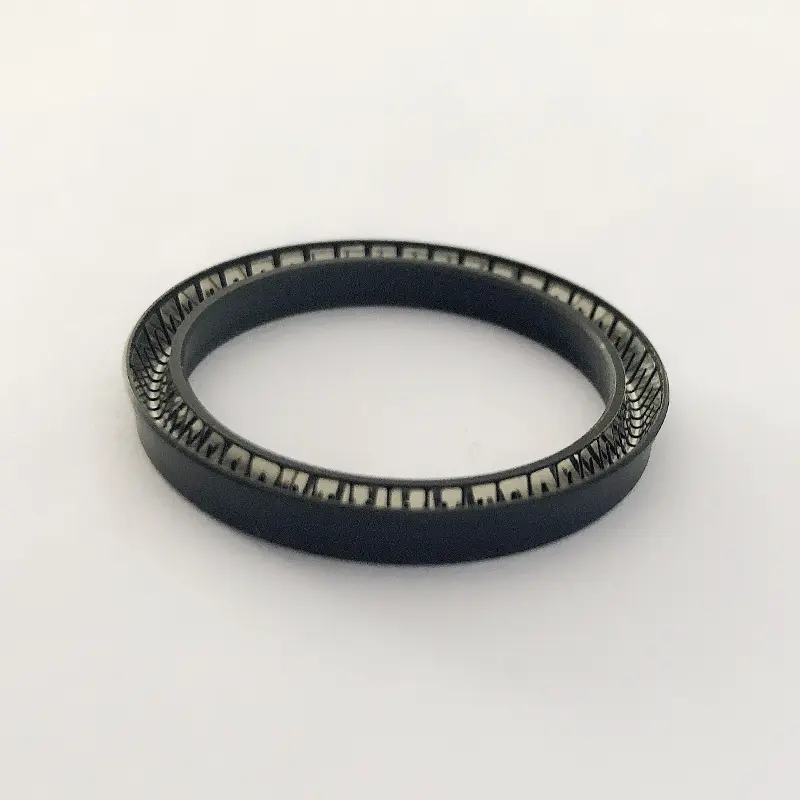

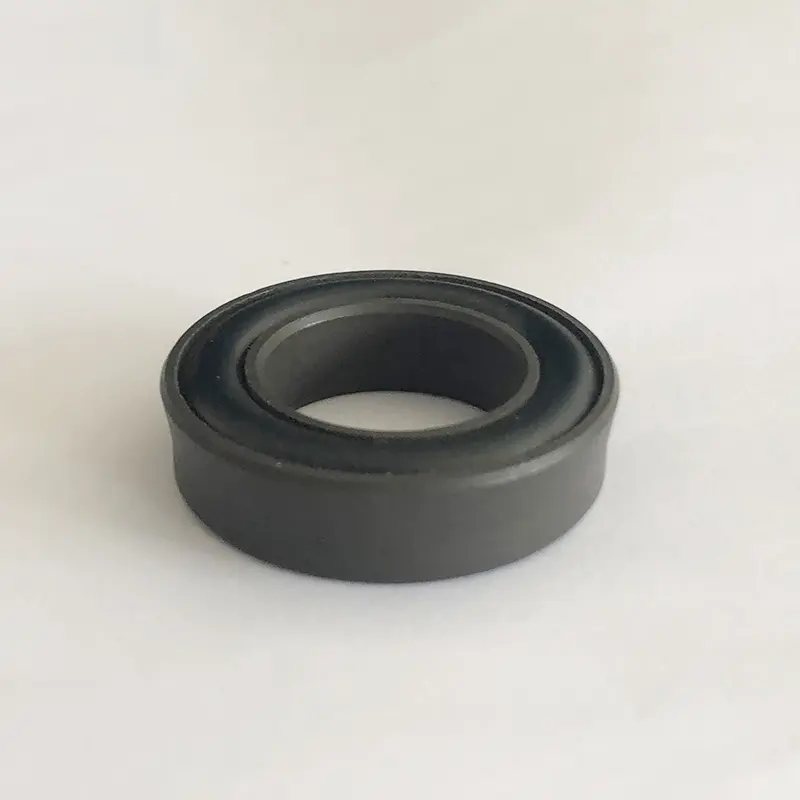

Οι σφραγίδες βύσματος RC16 και RC65 αποτελούνται από ελατήρια από ανοξείδωτο χάλυβα και πλαστικά υψηλής λειτουργίας. Τα ελατήρια από ανοξείδωτο χάλυβα μπορούν να επιλέξουν ελατήρια σε σχήμα V και ελατήρια σχήματος Ο. Όταν χρησιμοποιείτε RC16-B και RC65-B, είναι απαραίτητο να επιλέξετε εύλογα το αντίστοιχο υλικό ελαστομερούς.
Και τα δύο μοντέλα ενεργοποιημένων σφραγίδων ακτινικού ελατηρίου έχουν υψηλή απόδοση, εναλλαγή και ευρεία δυνατότητα εφαρμογής. Είναι κατάλληλα για υδραυλικό και πνευματικό εξοπλισμό που σφράγιση υπό σκληρές συνθήκες εργασίας και ειδικά περιβάλλοντα μέσων, όπως χημικά, πετρέλαιο, ενέργεια και άλλα πεδία. Το ελατήριο από ανοξείδωτο χάλυβα παρέχει μια σταθερή ακτινική δύναμη για να εξασφαλιστεί η μακροπρόθεσμη επίδραση σφράγισης, ενώ ο συνδυασμός πλαστικών και ελαστομερών υλικών υψηλής απόδοσης είναι κατάλληλος για υψηλή πίεση, υψηλή ταχύτητα και διαβρωτικά μέσα. Ο τυποποιημένος σχεδιασμός αυλάκωσης απλοποιεί την εγκατάσταση και τη συντήρηση και μειώνει το κόστος χρήσης.
Χαρακτηριστικά και εφαρμογές προϊόντος:
Κοινά χαρακτηριστικά των ακτινικών σφραγίδων ακτινικού ελατηρίου:
1. Μπορεί να χρησιμοποιηθεί για παλινδρομική, περιστροφή (swinging) και στατική σφράγιση.
2. Εφαρμόσιμο σε όλα σχεδόν τα υγρά και τα χημικά μέσα.
3. Εξαιρετική απόδοση σφράγισης για υψηλή και χαμηλή πίεση και σφράγιση κενού.
4. Χαμηλή τριβή, μικρή αντίσταση εκκίνησης, ομαλή κίνηση, χωρίς σέρβις.
5. Μεγάλη διάρκεια ζωής, μπορεί να χρησιμοποιηθεί για σφραγίδες λίπανσης χωρίς λάδι.
6. Διατίθενται διάφορα υλικά για να προσαρμοστούν στις ταχείες αλλαγές στη θερμοκρασία και σε διάφορες πολύπλοκες συνθήκες εργασίας.
7. Καμία ρύπανση στο μέσο όταν έρχεται σε επαφή με την κυκλοφορία τροφίμων και φαρμάκων.
8. Μπορεί να αποστειρωθεί, σχεδόν κανένα όριο περιόδου αποθήκευσης.
RC16
Εφαρμόσιμες συνθήκες εργασίας
| MPA πίεσης | Ταχύτητα m/s | Θερμοκρασία ℃ | Μέσον | ||
| RC16 <40 | RC16-B <80 | <10 | RC16 -200 ~+250 | RC16 -B -35 ~+250 | Σχεδόν όλα τα μέσα ενημέρωσης |
Επιλογή υλικού

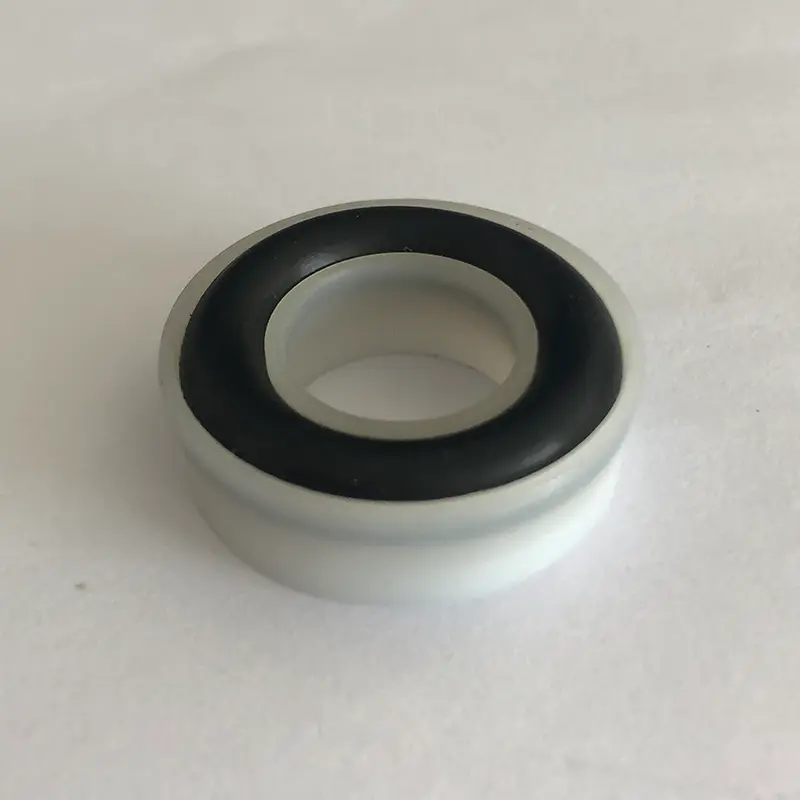

1. Τα αντίστοιχα υλικά δακτυλίου Ο μπορεί να είναι: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), κλπ.
2. Υλικά δακτυλίου σφράγισης: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, κλπ.

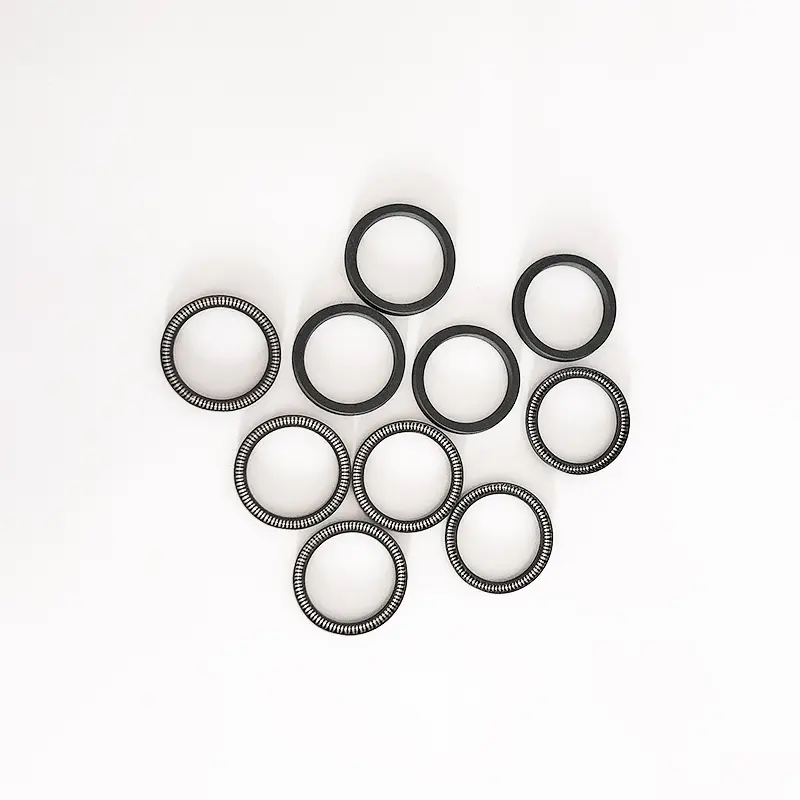

3. Τα ελατήρια από ανοξείδωτο χάλυβα μπορούν να επιλεγούν από ελατήρια σχήματος Ο και ελατήρια σχήματος V.
Παράδειγμα παραγγελίας
RC16-40-PTFE4+V Διάμετρος άξονα 40, το υλικό δακτυλίου στεγανοποίησης είναι PTFE4, ο ανοξείδωτος χάλυβα ελατηρίου είναι σχήματος V ελατηρίου

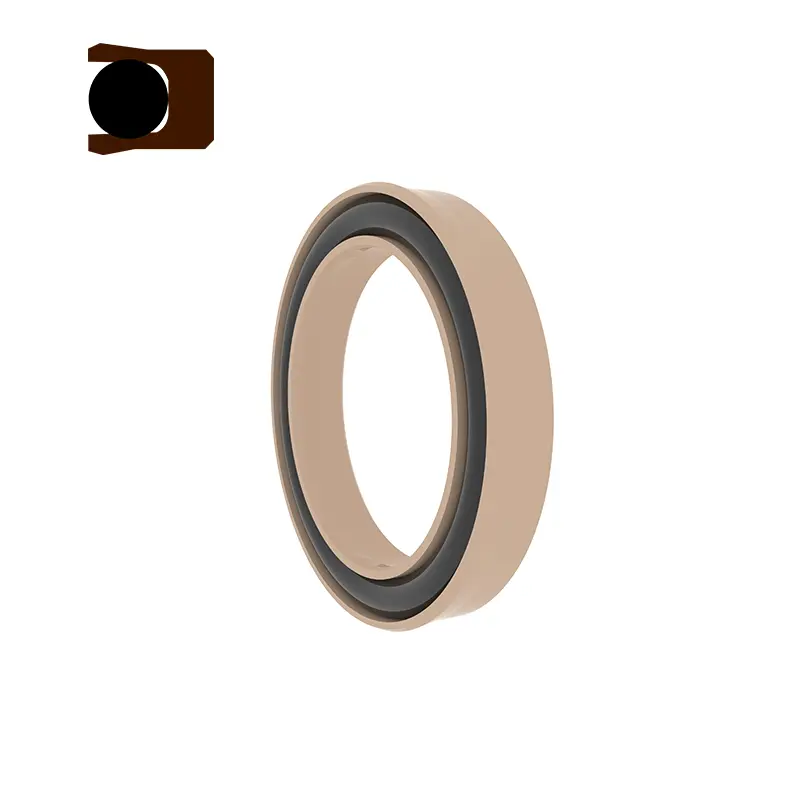

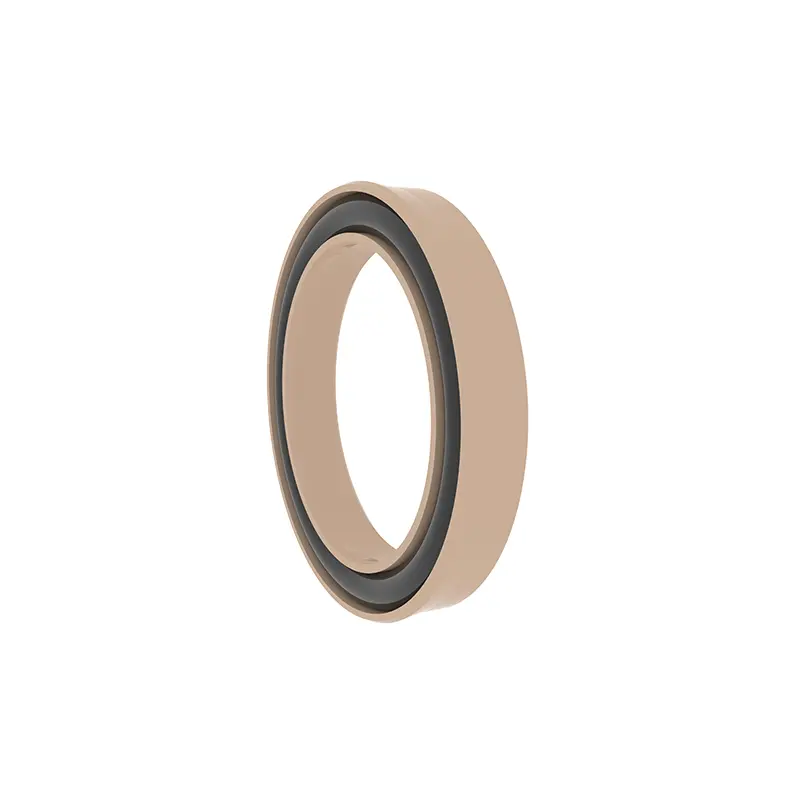

RC16-B-40-PTFE4+R02 Η διάμετρος του άξονα είναι 40, το υλικό δακτυλίου σφράγισης είναι PTFE4, που ταιριάζει με δακτύλιο Ο είναι φθοροκούπας

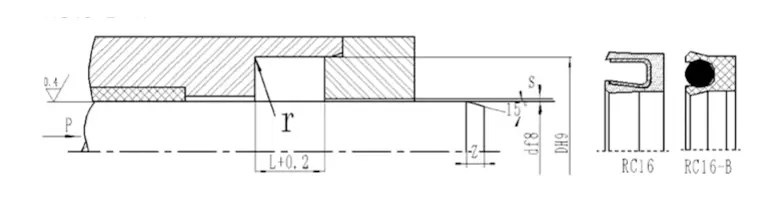

Πίνακας παραμέτρων προδιαγραφών (οποιοδήποτε μέγεθος εντός της περιοχής παραμέτρων είναι διαθέσιμο)
| DF8 | DH9 | L+0.2 | SMAX (<20MPa) | SMAX (<40mpa) | Zmin | Rmax |
| 4 ~ 9.9 | d+2.9 | 2.4 | 0.08 | 0.05 | 0,8L | 0.4 |
| 10 ~ 19.9 | D+4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 20 ~ 39.9 | D+6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 40 ~ 119.9 | D+9,4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 120 ~ 1000 | D+12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
Εγκατάσταση της σφράγισης του τηγανιού: Χρησιμοποιήστε γενικά μια ανοιχτή αυλάκωση και για την εγκατάσταση ενός κλειστού αυλάκι, δείτε την εγκατάσταση της σφραγίδας του τηγανιού.
Πίνακας μεγέθους προδιαγραφών (Οι απαιτούμενες προδιαγραφές δεν βρίσκονται σε αυτόν τον πίνακα, παρακαλούμε επικοινωνήστε με την εταιρεία μας, μπορούμε να παρέχουμε προϊόντα μέχρι 1600mm.)

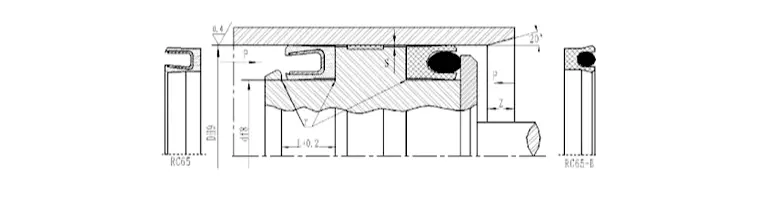

RC65
Εφαρμόσιμες συνθήκες εργασίας
| MPA πίεσης | Ταχύτητα m/s | Θερμοκρασία ℃ | Μέσον | ||
| RC65 <40 | RC65-B <80 | <10 | RC65 -200 ~+250 | RC65 -B -35 ~+250 | Σχεδόν όλα τα μέσα ενημέρωσης |
1. Τα αντίστοιχα υλικά δακτυλίου Ο μπορεί να είναι: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), κλπ.
2. Υλικά δακτυλίου σφράγισης: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, κλπ.
3. Τα ελατήρια από ανοξείδωτο χάλυβα μπορούν να επιλεγούν από ελατήρια σχήματος Ο και ελατήρια σχήματος V.
Παράδειγμα παραγγελίας
RC65-40-PTFE4+V Διάμετρος κυλίνδρου 40, το υλικό δακτυλίου στεγανοποίησης είναι PTFE4, ο ανοξείδωτος χάλυβα ελατήριο σε σχήμα V
RC65-B-40-PTFE4+R02 Η διάμετρος του κυλίνδρου είναι 40, το υλικό δακτυλίου στεγανοποίησης είναι PTFE4, που ταιριάζει με δακτύλιο Ο είναι φθοροκομέας
Πίνακας παραμέτρων προδιαγραφών (οποιοδήποτε μέγεθος εντός της περιοχής παραμέτρων είναι διαθέσιμο)
| DH9 | DF8 | L+0.2 | SMAX (<20MPa) | SMAX (<40mpa) | Zmin | Rmax |
| 6 ~ 13.9 | D-2.9 | 2.4 | 0.08 | 0.05 | 0,8L | 0.4 |
| 14 ~ 24.9 | D-4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 25 ~ 45.9 | D-6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 46 ~ 124.9 | D-9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 125 ~ 999.9 | D-12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
