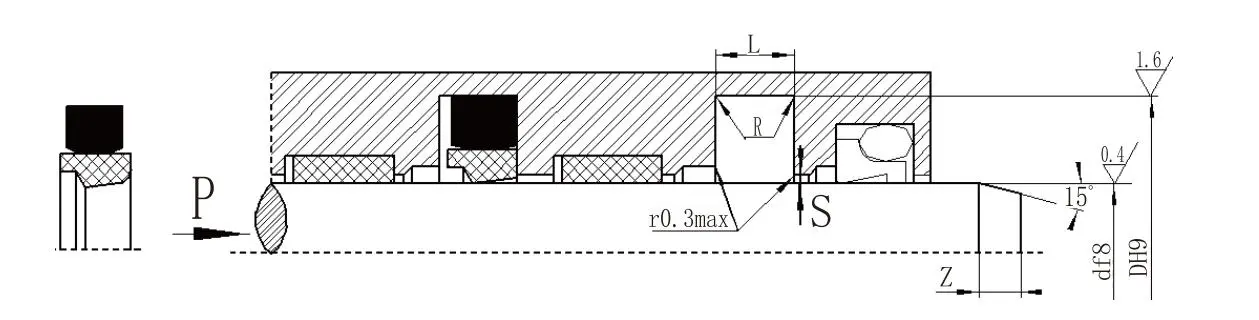

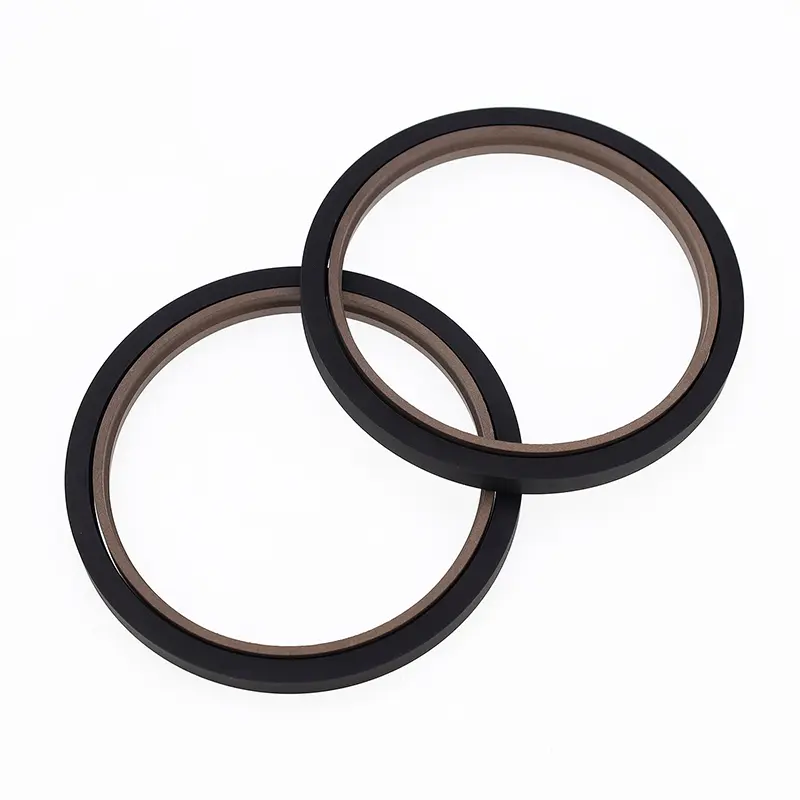

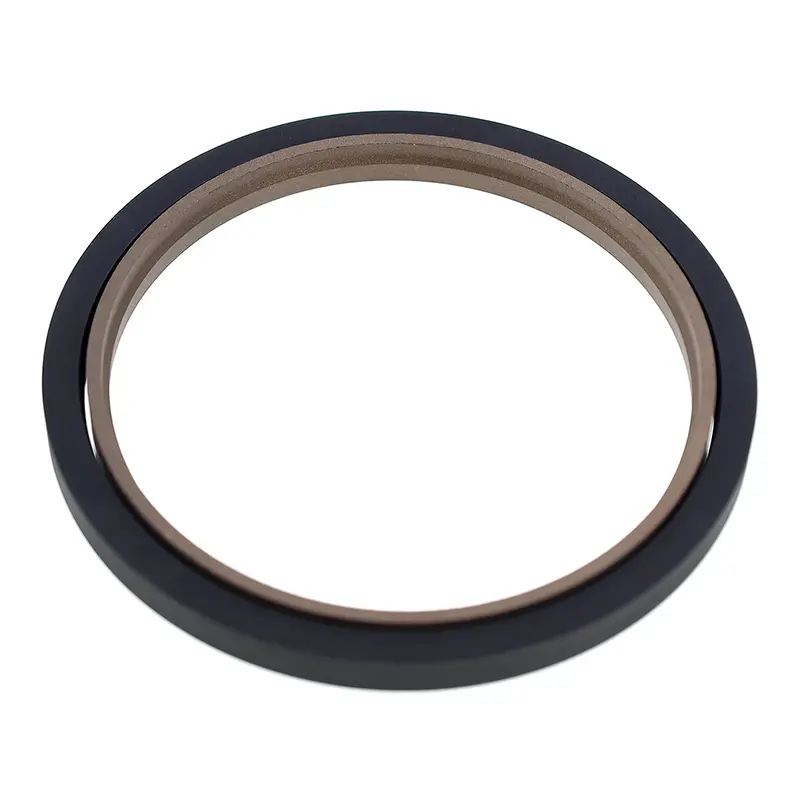

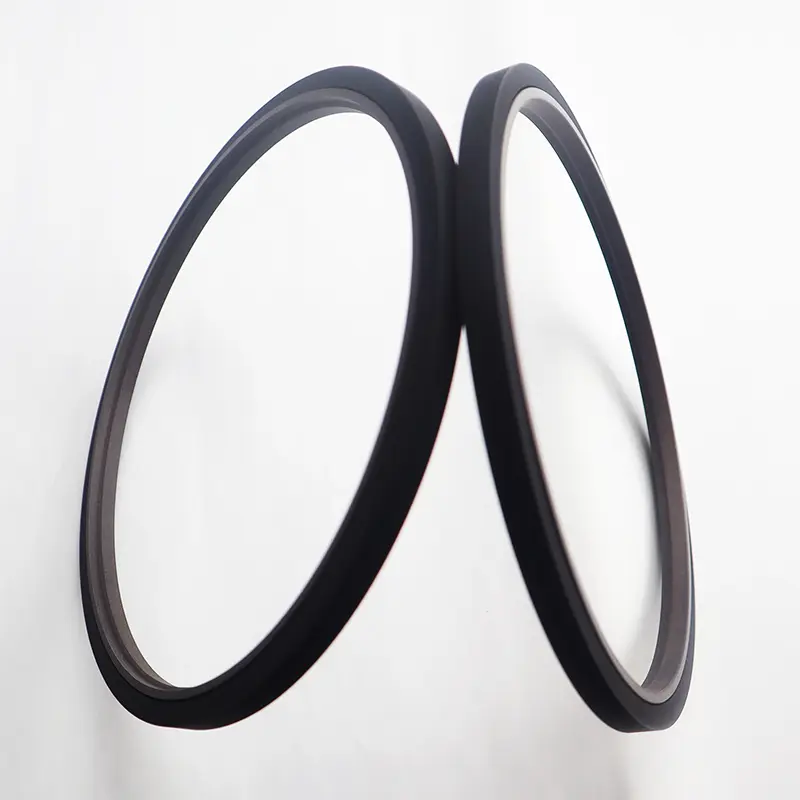

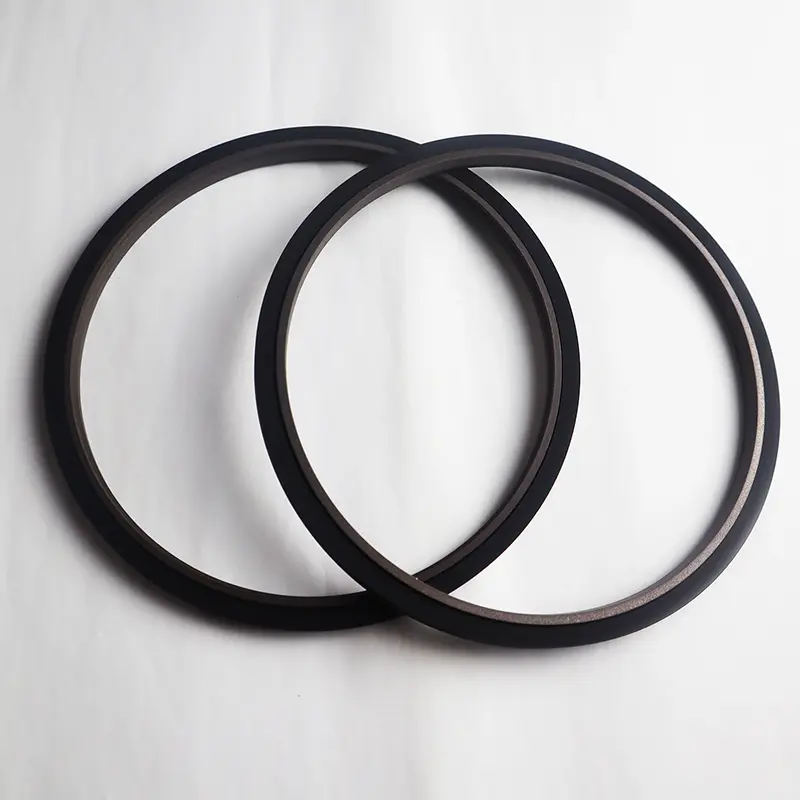

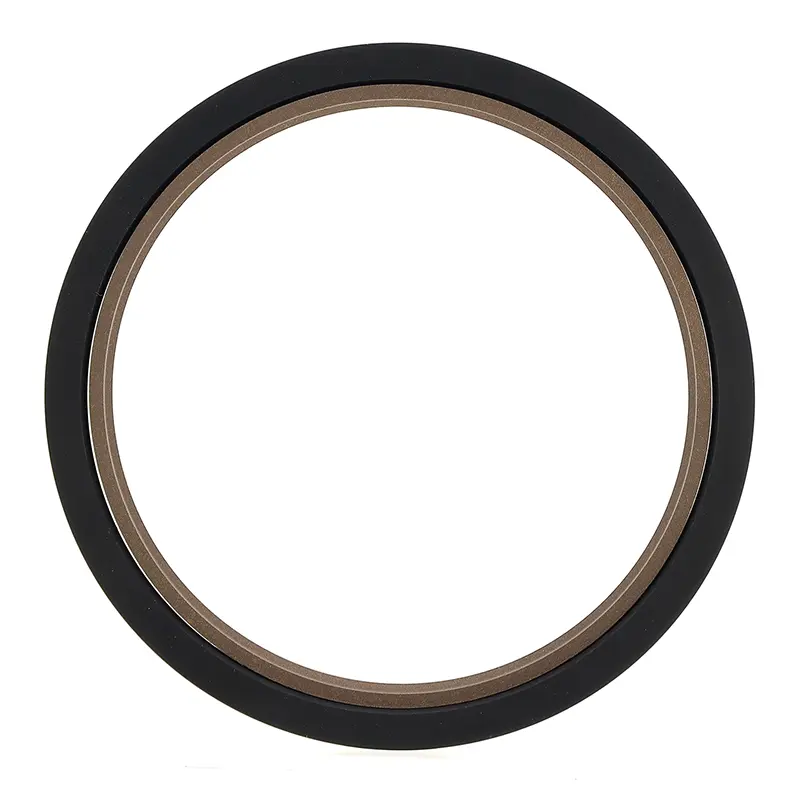

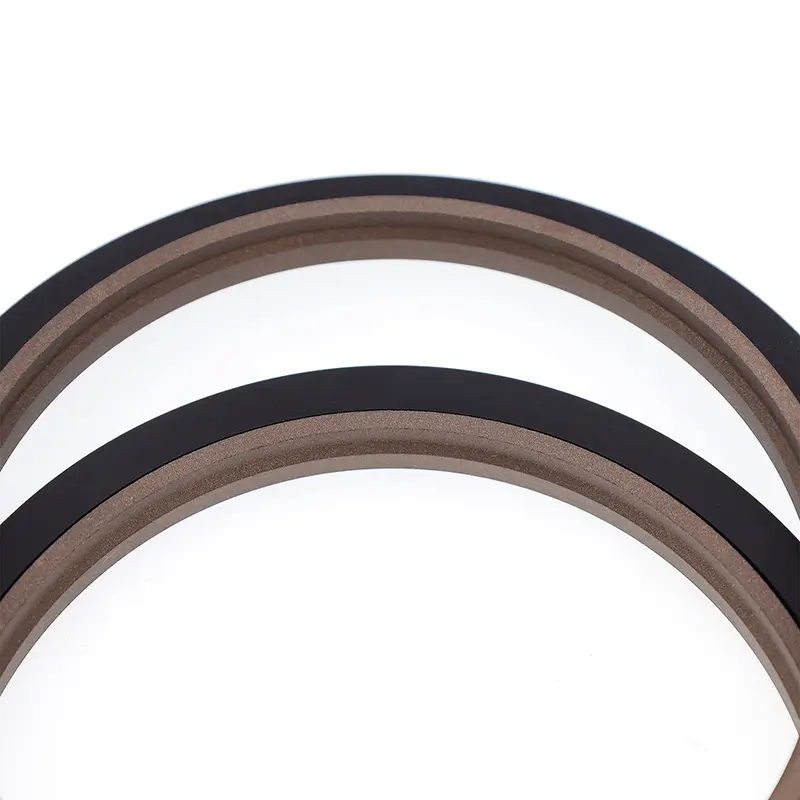

Οι στεγανοποιήσεις βαθμίδων ράβδου εμβόλου βαρέως τύπου (Step Seals) αποτελούνται από έναν κλιμακωτό στεγανοποιητικό δακτύλιο γεμάτο με PTFE και έναν ορθογώνιο ελαστικό δακτύλιο. Είναι κατάλληλα για σφράγιση μονής κατεύθυνσης πίεσης σε παλινδρομικές υδραυλικές εφαρμογές. Ο ορθογώνιος δακτύλιος παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου στεγανοποίησης. Γενικά χρησιμοποιούνται σε συνδυασμό με δακτύλιο οδηγό. Οι διαιρούμενες (ανοιχτές) αυλακώσεις θα πρέπει να χρησιμοποιούνται για διαμέτρους ράβδων μικρότερες από 30 mm. Χρησιμοποιούνται συνήθως σε υδραυλικό εξοπλισμό βαρέως τύπου.
Χαρακτηριστικά:
1. Χαμηλή τριβή, χαμηλή αντίσταση εκκίνησης, ομαλή κίνηση, ίση δυναμική και στατική τριβή και χωρίς ερπυσμό.
2. Σταθερότητα υψηλής πίεσης υπό πίεση και σκληρές συνθήκες.
3. Μεγάλη διάρκεια ζωής, κατάλληλη για σφραγίδες χωρίς λάδι.
4. Κατάλληλο για σφράγιση μέσων χαμηλού ιξώδους όπως το νερό.
Ισχύουσες συνθήκες λειτουργίας (Οι ακραίες τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
|
Πίεση Mpa |
Θερμοκρασία ℃ |
Ταχύτητα m/s |
Μέσον |
|
≤60 |
-35~+100 (αντίστοιχο O-ring NBR) |
≤6 |
Υδραυλικό λάδι ορυκτού, ρευστό επιβραδυντικό φλόγας (HFA/HFB), νερό κ.λπ. |
|
-20~+200 (αντίστοιχο O-ring FKM) |
Επιλογή Υλικού
1. Διαθέσιμα υλικά ορθογώνιου δακτυλίου: καουτσούκ νιτριλίου R01 (NBR), φθοριούχο καουτσούκ R02 (FKM), κ.λπ.
2. Υλικά στεγανοποιητικού δακτυλίου: PTFE2, PTFE3, PTFE4, PU, κ.λπ. (Βλ. Περιγραφή υλικού).
Παράδειγμα παραγγελίας
Παραγγελία Μοντέλο: RC12 - 40 x 55 x 7,5 mm - PTFE3 - RO1 Μοντέλο - Διάμετρος ράβδου x Διάμετρος αυλάκωσης x Πλάτος αυλάκωσης; PTFE3 - Τροποποιημένος κωδικός υλικού PTFE. R01 - Ορθογώνιος Κωδικός Υλικού Δακτυλίου
