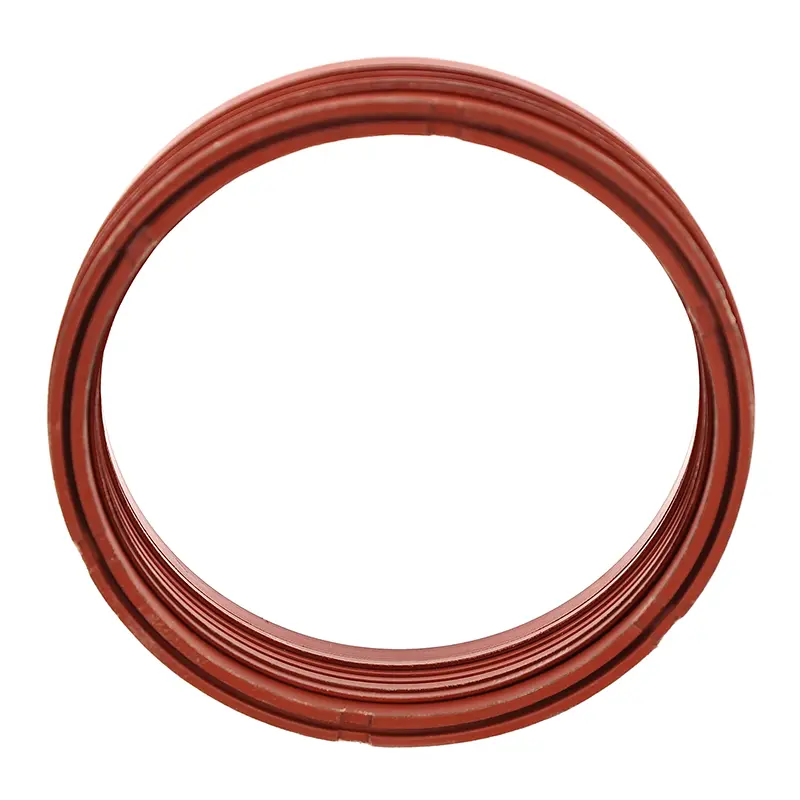

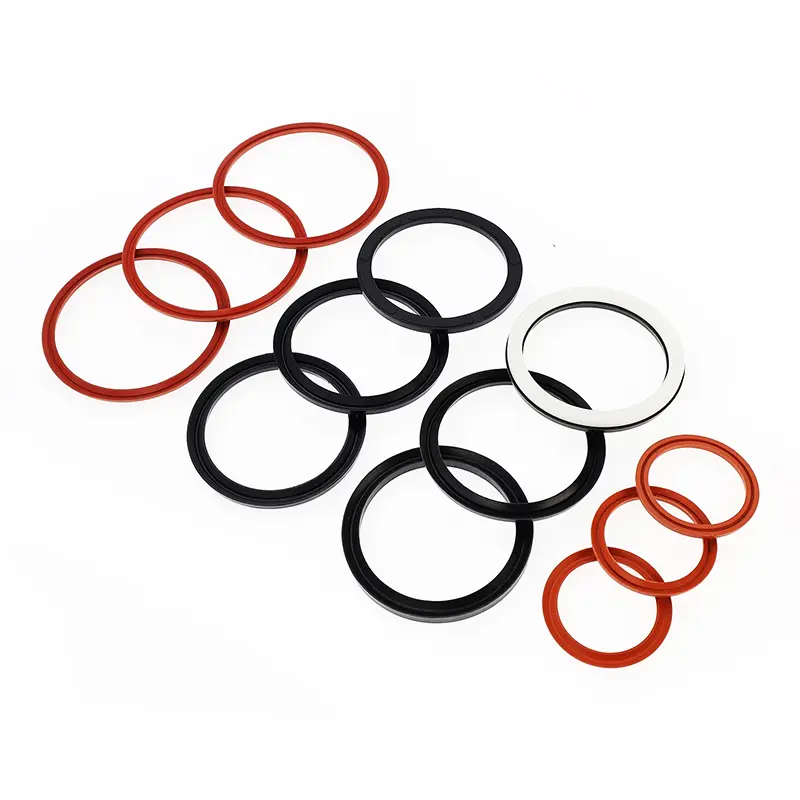

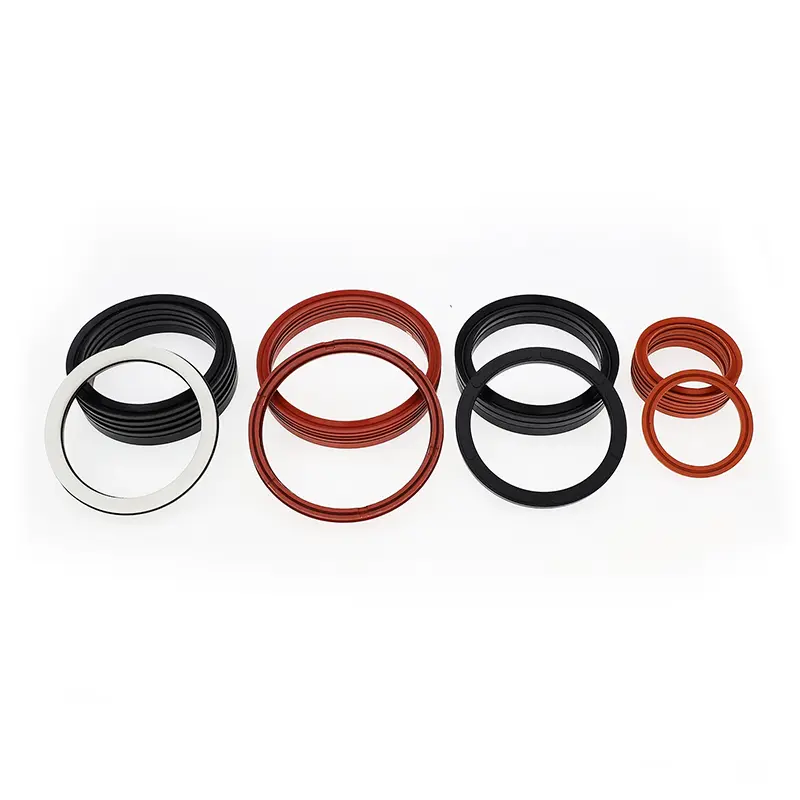

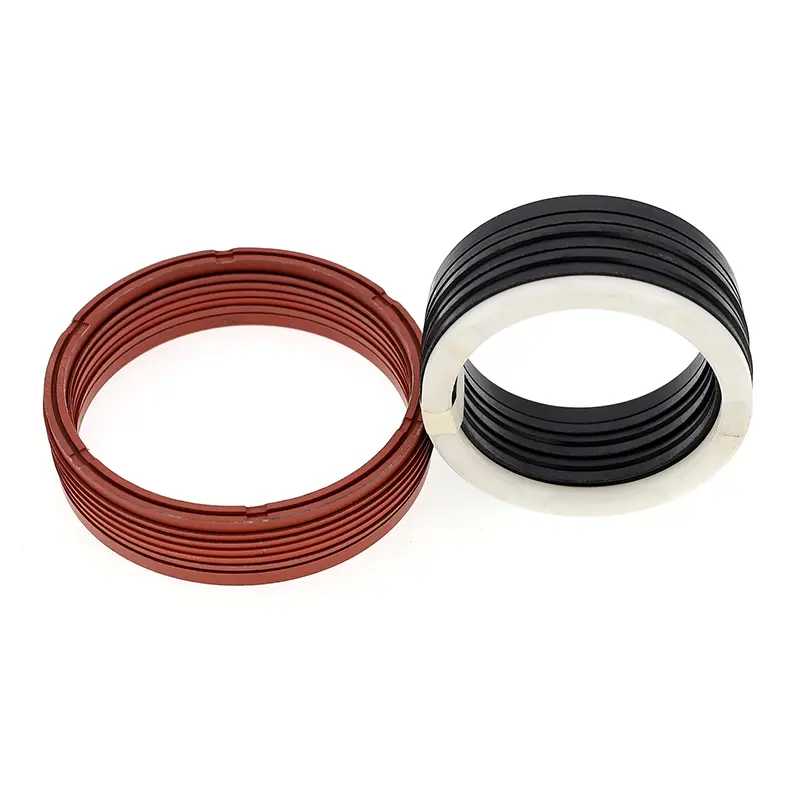

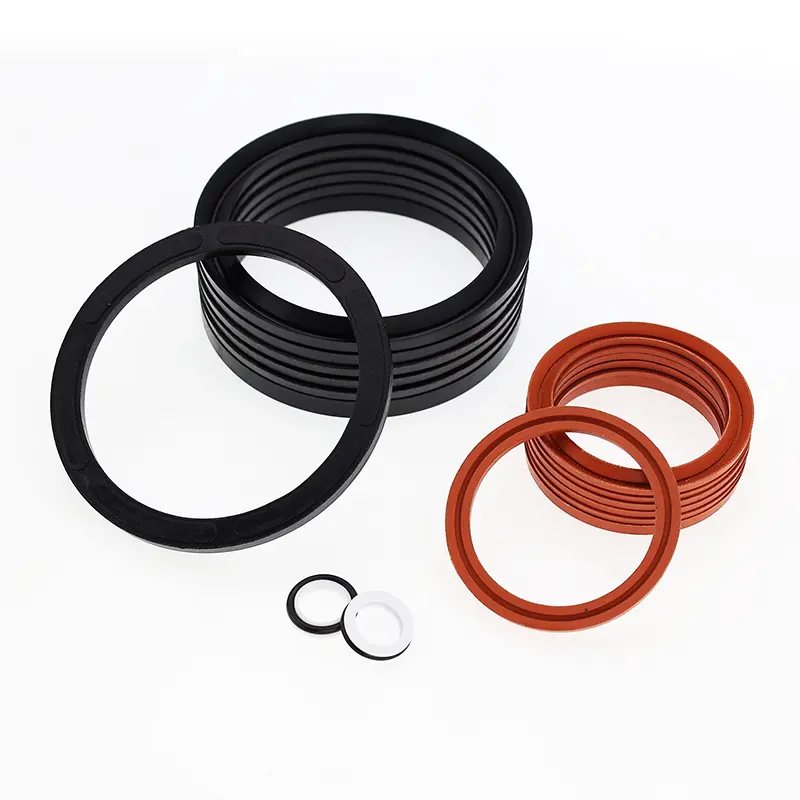

Η συνδυαστική στεγανοποίηση σχήματος V για ράβδους εμβόλου αποτελείται από ένα σετ (τουλάχιστον τριών) δακτυλίων στεγανοποίησης σχήματος V, έναν δακτύλιο συμπίεσης και έναν δακτύλιο στήριξης. Είναι κατάλληλο για σφράγιση μονής κατεύθυνσης πίεσης σε παλινδρομικές υδραυλικές εφαρμογές. Κατά την εγκατάσταση πρέπει να εφαρμόζεται γράσο συμβατό με το στεγανοποιητικό υλικό. Δεν μπορεί να εγκατασταθεί σε μονολιθικό (κλειστό) αυλάκι.
Χαρακτηριστικά:
1. Διατίθεται μεγάλη γκάμα υλικών, επιτρέποντας τη βέλτιστη προσαρμογή για να ταιριάζει σε διάφορες εφαρμογές.
2. Κατάλληλο για χρήση σε σκληρές συνθήκες λειτουργίας, προσαρμόζοντας σχεδόν όλα τα μέσα και τις απαιτητικές συνθήκες.
3. Μεγάλη διάρκεια ζωής, κατάλληλη για στεγανοποιήσεις λίπανσης χωρίς λάδι (με κατάλληλη επιλογή υλικού).
4. Η ρυθμιζόμενη απόδοση στεγανοποίησης και η τριβή μπορούν να επιτευχθούν ρυθμίζοντας τη φλάντζα και η αξονική διάσταση μπορεί να ρυθμιστεί προσθέτοντας ή αφαιρώντας δακτυλίους στεγανοποίησης σχήματος V.
5. Αποτελεσματικό ακόμη και με κακή ποιότητα επιφάνειας στεγανοποίησης.
Ισχύουσες συνθήκες λειτουργίας (Οι ακραίες τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
|
Πίεση Mpa |
Θερμοκρασία ℃ |
Ταχύτητα m/s |
Μέσον |
|||
|
≤60 |
-35~+100 (καουτσούκ νιτριλίου ή υφασμάτινο καουτσούκ νιτριλίου) |
-20~+200 (φθοριούχο ύφασμα ή φθοριοκαουτσούκ) |
-200~+260 (PTFE) |
≤0,5 (καουτσούκ ή υφασμάτινο ενισχυμένο καουτσούκ) |
≤15 (PTFE) |
Σχεδόν όλα τα μέσα (λογική επιλογή συνδυασμού υλικών) |
Υλικά
1. Υλικά δακτυλίου πίεσης: PTFE, ύφασμα από καουτσούκ νιτριλίου-βουταδιενίου (NBR), ύφασμα από καουτσούκ φθορίου-βουταδιενίου, νάιλον, πολυοξυμεθυλένιο
2. Υλικά V-Ring: PTFE, Ύφασμα Nitrile-Butadiene Rubber (NBR), Fluororubber, Fluororubber-Butadiene Rubber Fabric, Polyurethane
3. Υλικά δακτυλίου στήριξης: Ύφασμα από καουτσούκ Nitrile-Butadiene, Fluororubber-Butadiene Rubber Fabric, Nylon, Polyoxymethylene, PTFE
Παράδειγμα παραγγελίας
|
Μοντέλο |
Υλικό |
Εφαρμοστέο πεδίο εφαρμογής |
Σφράγιση |
|
RC15-A |
V-ring: ύφασμα NBR, δακτύλιος πίεσης, δακτύλιος στήριξης: ύφασμα NBR/PA/POM/PTFE |
Κανονική θερμοκρασία, υψηλή πίεση |
Καλός |
|
RC15-B |
V-ring: ύφασμα FKM, δακτύλιος πίεσης, δακτύλιος στήριξης: ύφασμα FKM/PTFE |
Υψηλή θερμοκρασία, υψηλή πίεση |
Καλός |
|
RC15-C |
V-ring: NBR, δακτύλιος πίεσης, δακτύλιος στήριξης: NBR πανί/PA/POM/PTFE |
Κανονική θερμοκρασία, μέση και χαμηλή πίεση |
Εξοχος |
|
RC15-D |
Δακτύλιος V: FKM, δακτύλιος πίεσης, δακτύλιος στήριξης: Ύφασμα FKM/PTFE |
Υψηλή θερμοκρασία, μέση και χαμηλή πίεση |
Εξοχος |
|
RC15-E |
V-ring: συνδυασμός υφάσματος NBR+NBR, δακτύλιος πίεσης, δακτύλιος στήριξης: ύφασμα NBR/PA/POM/PTFE |
Κανονική θερμοκρασία, μέση και υψηλή πίεση |
Πολύ καλό |
|
RC15-F |
V-ring: συνδυασμός υφάσματος FKM+FKM, δακτύλιος πίεσης, δακτύλιος στήριξης: ύφασμα FKM/PTFE |
Υψηλή θερμοκρασία, μέση και υψηλή πίεση |
Πολύ καλό |
|
RC15-G |
V-ring, δακτύλιος πίεσης, δακτύλιος στήριξης: PTFE1/PTFE2/PTFE3/PTFE4 |
Διαβρωτικά μέσα υψηλής θερμοκρασίας και υψηλής πίεσης |
Κανονικός |
|
RC15-H |
V-ring: PU, δακτύλιος πίεσης, δακτύλιος στήριξης: PU/PA/POM/PTFE |
Κανονική θερμοκρασία, μέση και υψηλή πίεση |
Πολύ καλό |

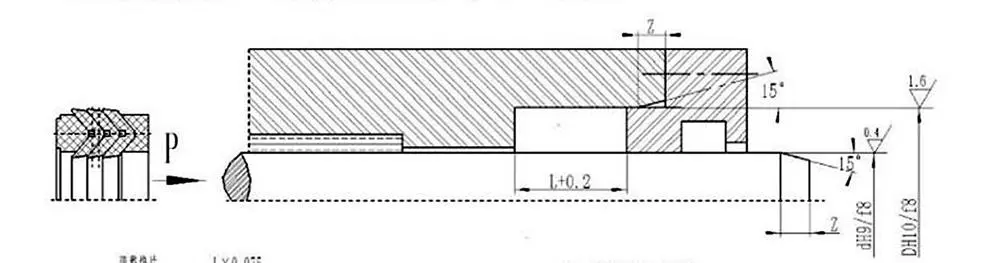

Κανονισμοί λοξοτομής εγκατάστασης
|
Διάμετρος ράβδου d |
Μήκος λοξοτομής Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
＞500 |
12.5 |
Οι στεγανοποιήσεις σχήματος V μπορούν να ρυθμιστούν στην αξονική διάσταση ρυθμίζοντας τη φλάντζα για να επιτευχθεί η βέλτιστη στεγανοποίηση και τριβή. Η αρχική φθορά μετά από μακροχρόνια λειτουργία μπορεί να επεκταθεί ρυθμίζοντας την αξονική διάσταση. Ο προτεινόμενος σχεδιασμός για την ρυθμιζόμενη αξονική διάσταση της κοιλότητας στεγανοποίησης είναι 1,025L, με εύρος ρύθμισης 7,5%L.
