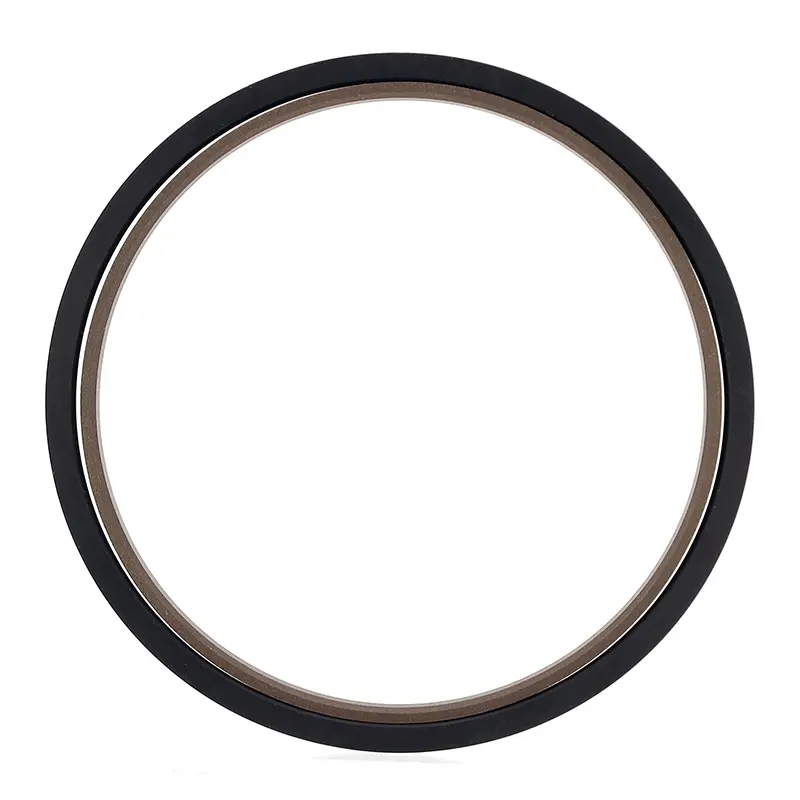

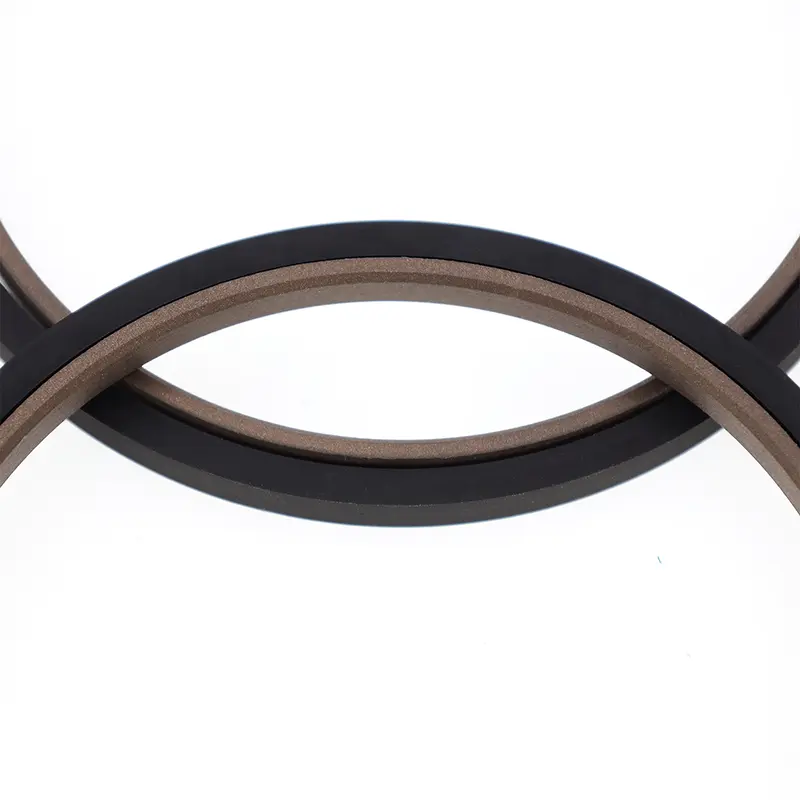

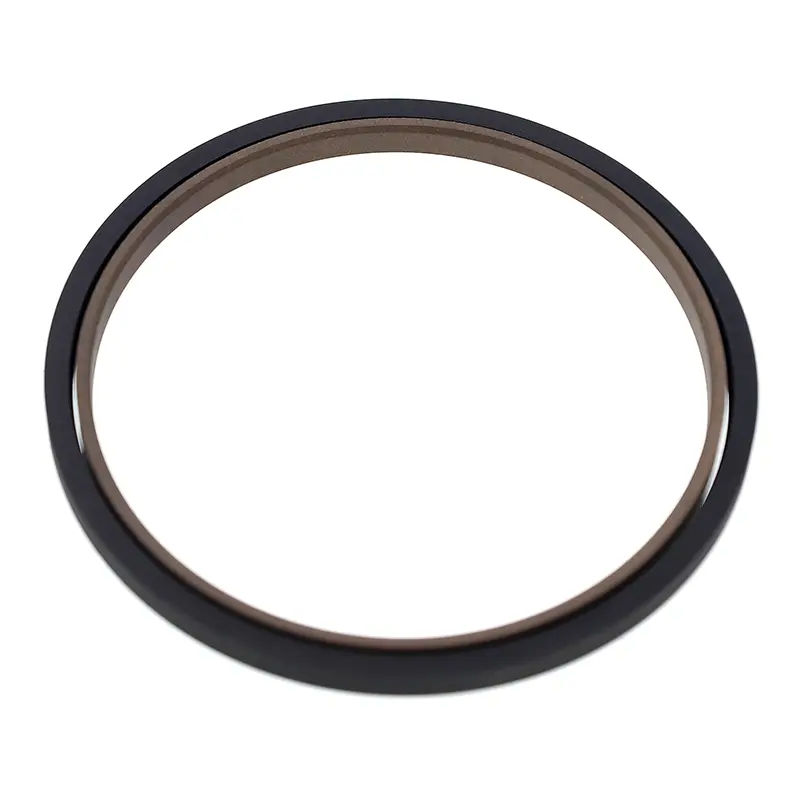

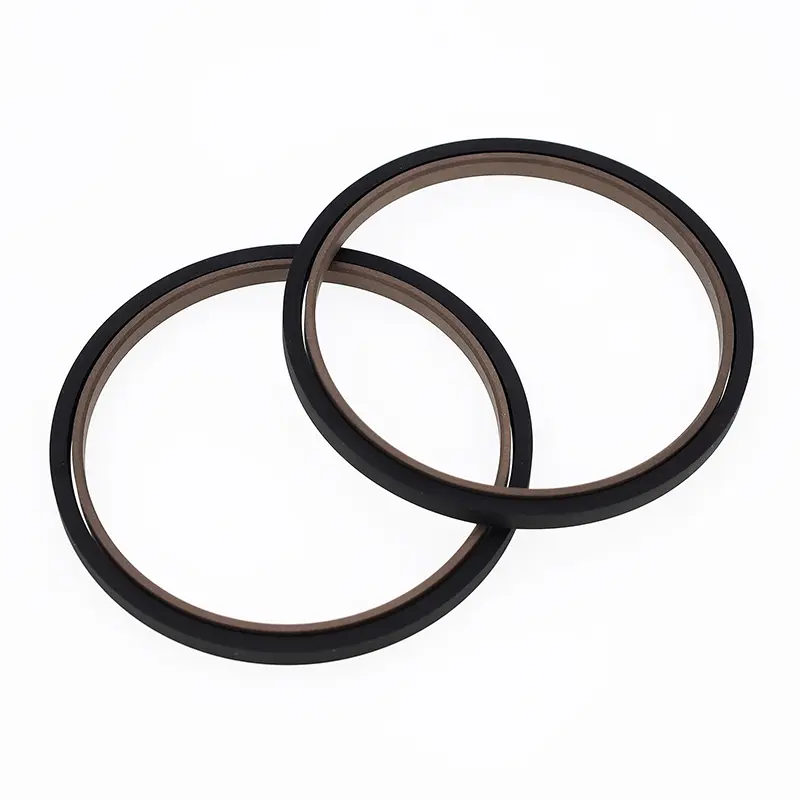

Η ορθογώνια συνδυαστική στεγανοποίηση για ράβδους εμβόλου αποτελείται από έναν ορθογώνιο δακτύλιο στεγανοποίησης γεμάτο PTFE και έναν ορθογώνιο ελαστικό δακτύλιο. Είναι κατάλληλο για αμφίδρομη στεγανοποίηση πίεσης σε παλινδρομικές υδραυλικές και πνευματικές εφαρμογές. Ο ορθογώνιος δακτύλιος παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου στεγανοποίησης. Για διαμέτρους ράβδων μικρότερες από 30 mm, θα πρέπει να χρησιμοποιείται σχέδιο σχισμένης (ανοιχτής) αυλάκωσης.
Χαρακτηριστικά:
1. Χαμηλή τριβή, χαμηλή αντίσταση εκκίνησης, ομαλή κίνηση, ίση δυναμική και στατική τριβή και χωρίς ερπυσμό.
2. Σφραγίδα διπλής χρήσης για υδραυλικές και πνευματικές εφαρμογές, κατάλληλη για αμφίδρομη σφράγιση πίεσης.
3. Μεγάλη διάρκεια ζωής, κατάλληλη για λίπανση χωρίς λάδι.
4. Συμπαγής σχεδιασμός για εύκολη εγκατάσταση και συντήρηση.
Ισχύουσες συνθήκες λειτουργίας (Οι ακραίες τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
|
Πίεση Mpa |
Θερμοκρασία ℃ |
Ταχύτητα m/s |
Μέσον |
Διάκενο εξώθησης Sμέγ |
|
≤40 |
-35~+100 (αντίστοιχο ορθογώνιο δακτύλιο NBR) |
≤4 |
Υδραυλικό λάδι ορυκτού, ρευστό επιβραδυντικό φλόγας (HFA/HFB), νερό, αέριο κ.λπ. |
0,4 (~25MPA) |
|
-20~+200 (ταιριάζουν με ορθογώνιο δακτύλιο FKM) |
0,2 (~ 40MPA) |
Επιλογή Υλικού
1. Διαθέσιμα ορθογώνια υλικά: R01 nitrile rubber (NBR), RO2 fluororrubber (FKM) κ.λπ.
2. Υλικά στεγανοποιητικού δακτυλίου: PTFE2, PTFE3, PTFE4 (βλ. περιγραφή υλικού).
Παράδειγμα παραγγελίας

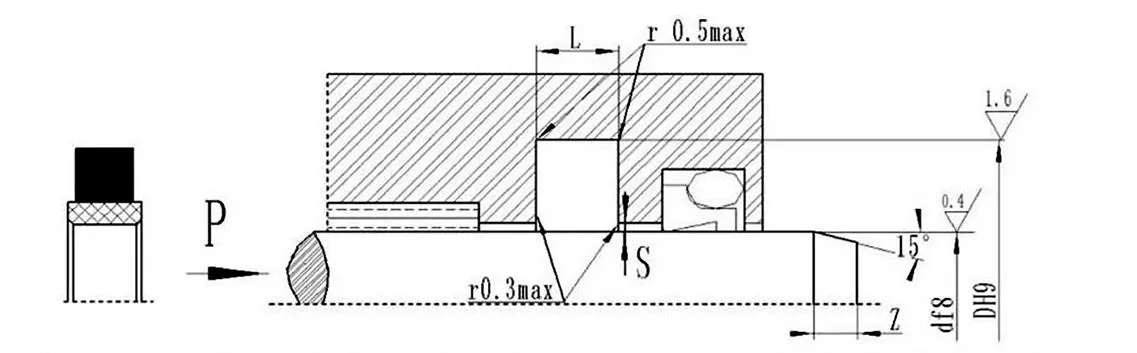

Παραγγελία Μοντέλο SPN-d*DL-PTFE3-R01: Διάμετρος ράβδου* Διάμετρος κάτω αυλάκωσης* Πλάτος αυλάκωσης
Μοντέλο SPN PTFE3 - Τροποποιημένος κωδικός υλικού PTFE R01 - Κωδικός υλικού ορθογώνιου δακτυλίου
