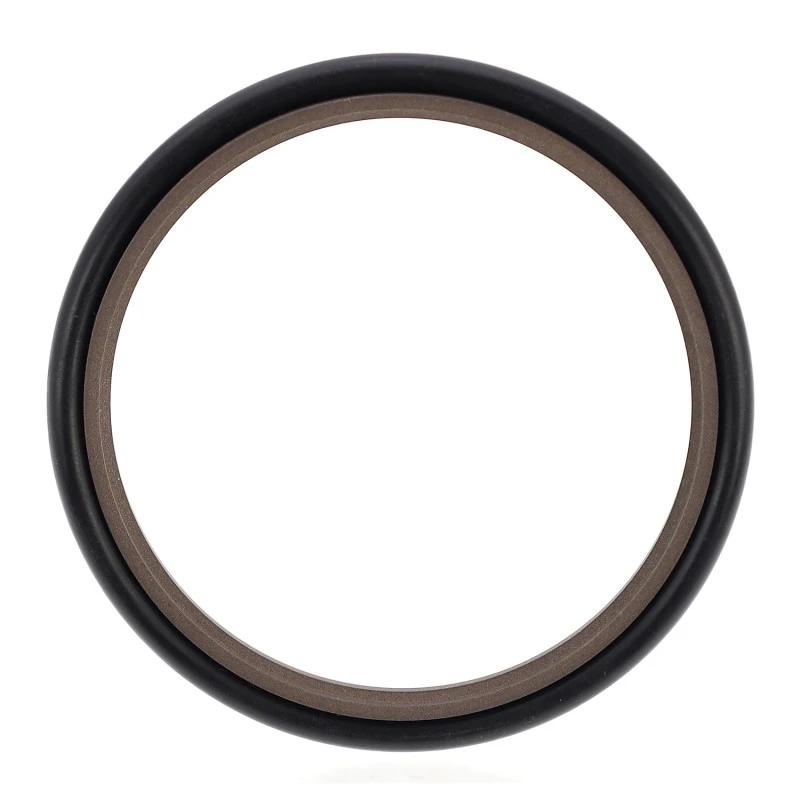

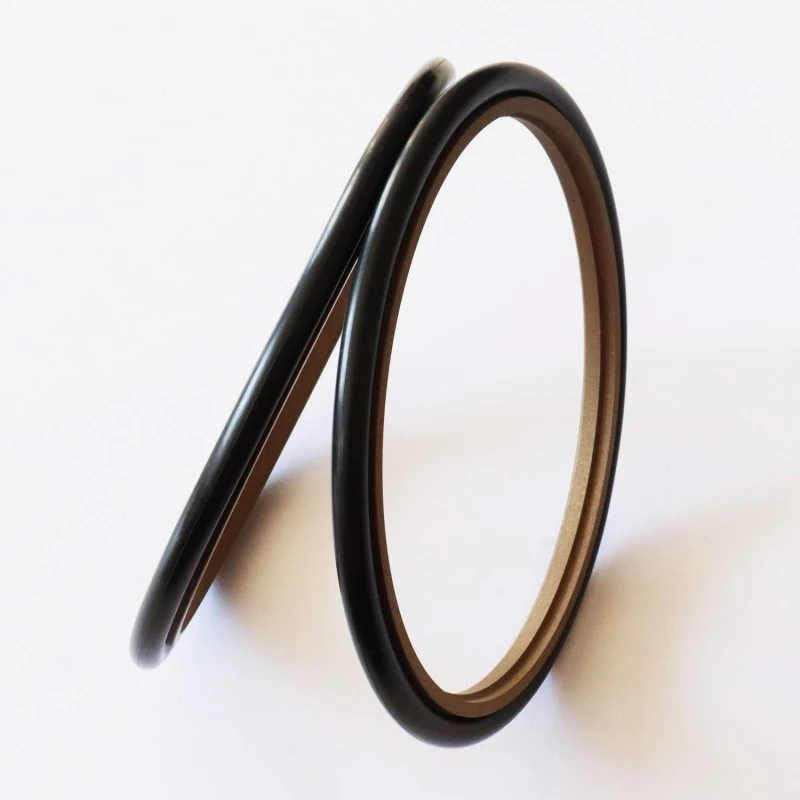

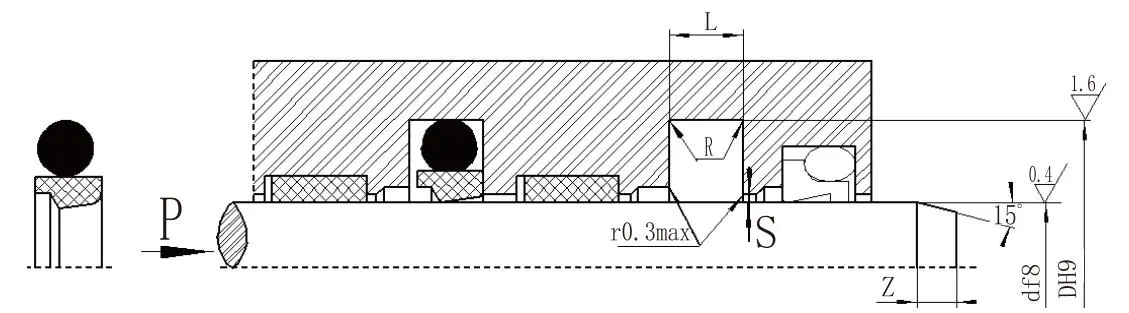

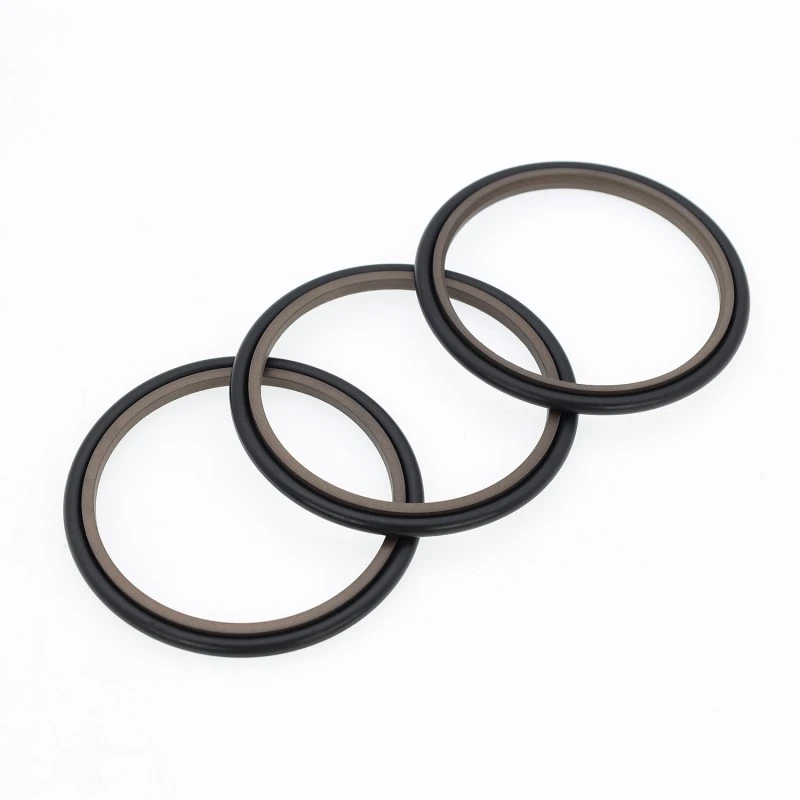

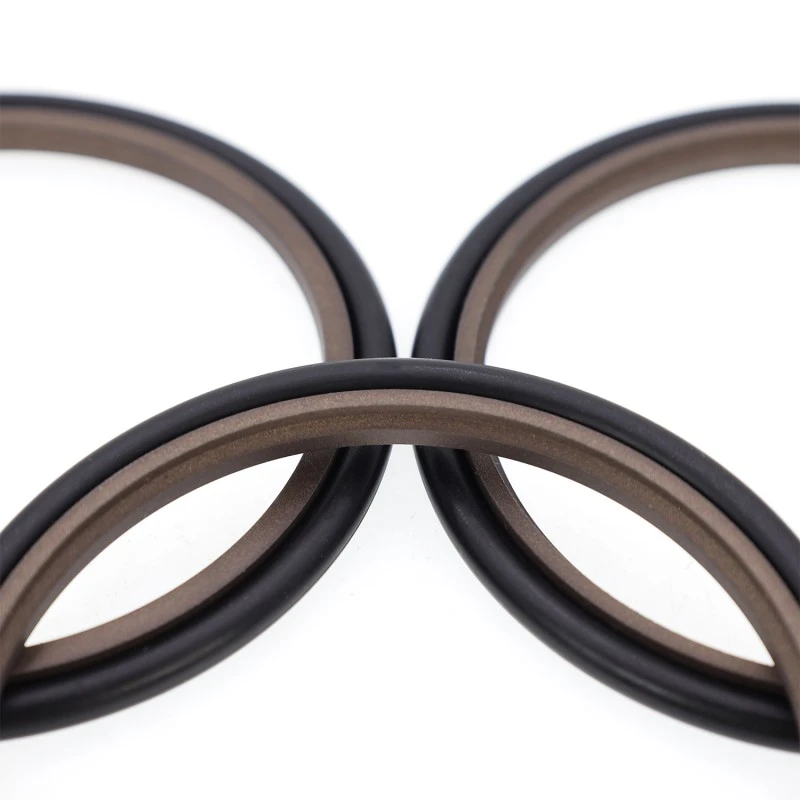

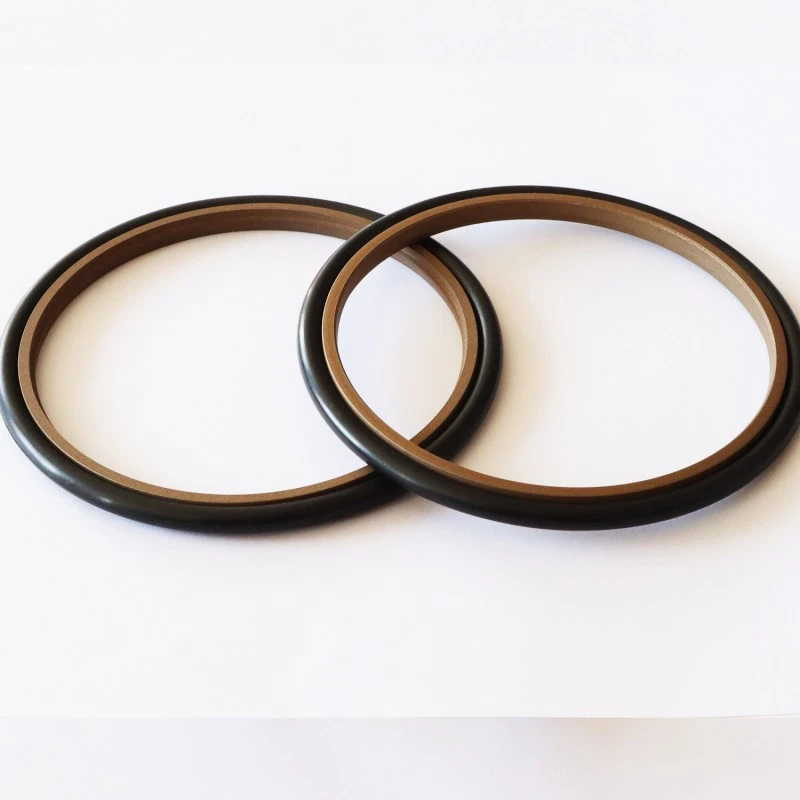

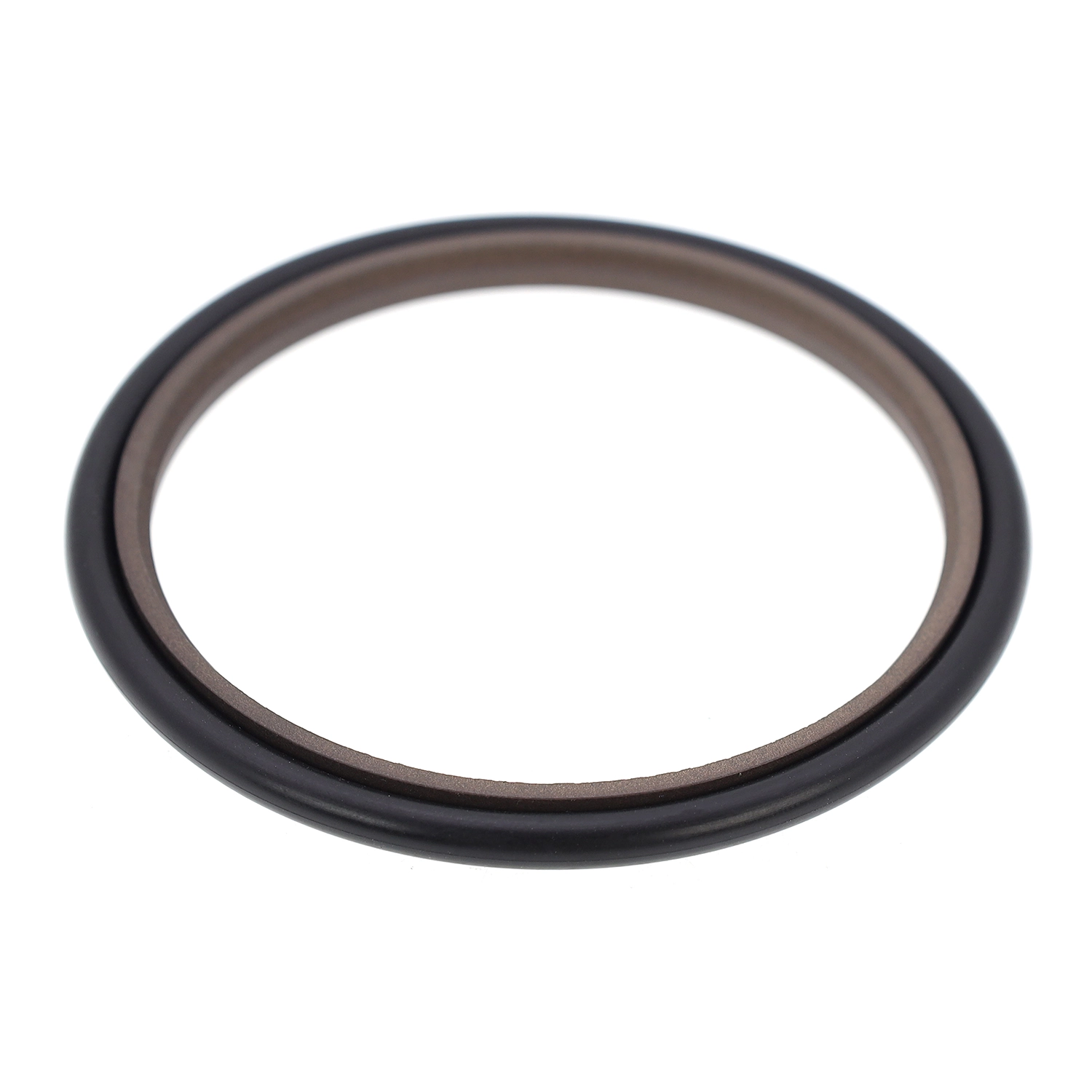

Το Step Seal αποτελείται από έναν κλιμακωτό στεγανοποιητικό δακτύλιο γεμάτο PTFE και έναν O-ring, κατάλληλο για μονόδρομη στεγανοποίηση πίεσης σε παλινδρομικές υδραυλικές εφαρμογές. Ο δακτύλιος O παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου στεγανοποίησης. Γενικά χρησιμοποιείται σε συνδυασμό με δακτύλιο οδηγό. Για διαμέτρους ράβδων μικρότερες από 30 mm, θα πρέπει να χρησιμοποιείται σχέδιο σχισμένης (ανοιχτής) αυλάκωσης.
Χαρακτηριστικά:
1. Χαμηλή τριβή, χαμηλή αντίσταση εκκίνησης, ομαλή κίνηση, ίση δυναμική και στατική τριβή και χωρίς ερπυσμό.
2. Σταθερότητα υψηλής πίεσης υπό πίεση και σκληρές συνθήκες.
3. Μεγάλη διάρκεια ζωής, κατάλληλη για σφραγίδες λίπανσης χωρίς λάδι.
4. Κατάλληλο για σφράγιση μέσων χαμηλού ιξώδους όπως το νερό.
Ισχύουσες συνθήκες λειτουργίας (Οι ακραίες τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
|
Πίεση Mpa |
Θερμοκρασία ℃ |
Ταχύτητα m/s |
Μέσον |
|
≤60 |
-35~+100 (αντίστοιχο O-ring NBR) |
≤6 |
Υδραυλικό λάδι ορυκτού, ρευστό επιβραδυντικό φλόγας (HFA/HFB), νερό κ.λπ. |
|
-20~+200 (αντίστοιχο O-ring FKM) |
Επιλογή Υλικού
1. Διαθέσιμα υλικά O-ring: R01 Καουτσούκ νιτριλίου-βουταδιενίου (NBR), RO2 Fluororrubber (FKM), κ.λπ.
2. Υλικά στεγανοποιητικού δακτυλίου: PTFE2, PTFE3, PTFE4, PU, κ.λπ.
Παράδειγμα παραγγελίας
Μοντέλο παραγγελίας: RC11-40x55.1x6.3-PTFE3-R01
Μοντέλο παραγγελίας: RC11-B-40x55.1x6.3-PTFE3-RO2 Μοντέλο: Διάμετρος ράβδου x Διάμετρος αυλάκωσης x Πλάτος αυλάκωσης PTFE3 (Τροποποιημένο PTFE) Κωδικός υλικού: R01, R02 - Κωδικός υλικού O-Ring
