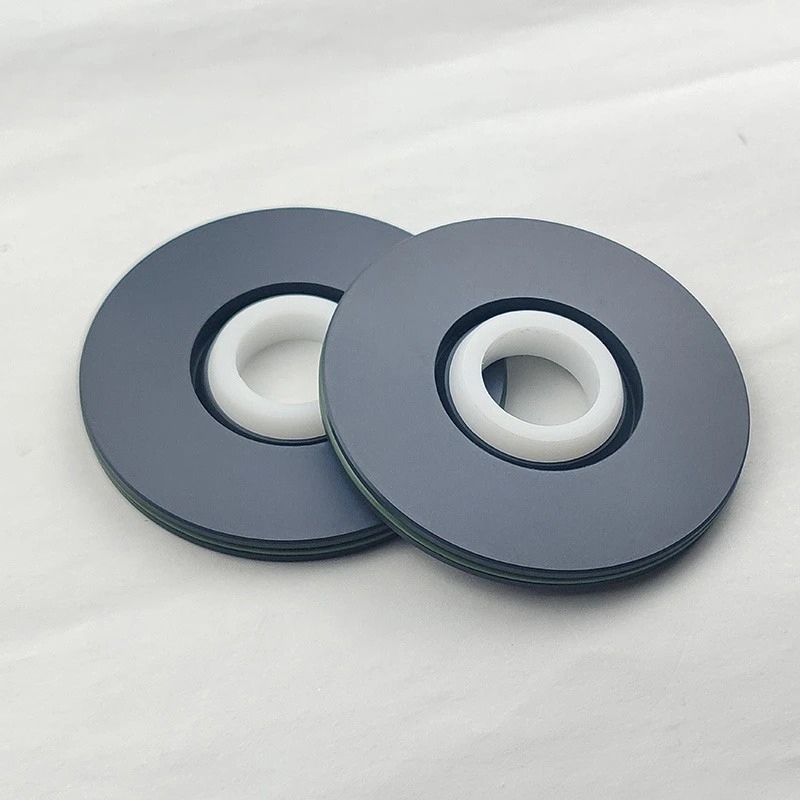

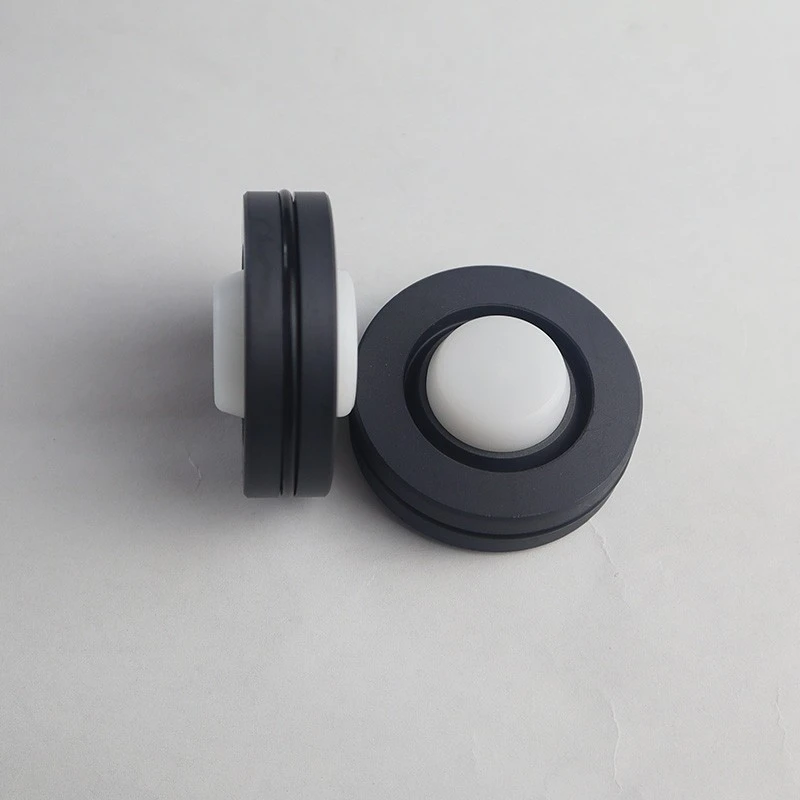

Οι σειρές περιστροφικών σφραγίδων υψηλής πίεσης καλύπτουν μια ποικιλία προϊόντων υψηλής απόδοσης, συμπεριλαμβανομένων των RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS και RC2057, τα οποία έχουν σχεδιαστεί για την κίνηση και την περιστροφική κίνηση σε υδραυλική, πνευμική και υδατική πίεση.

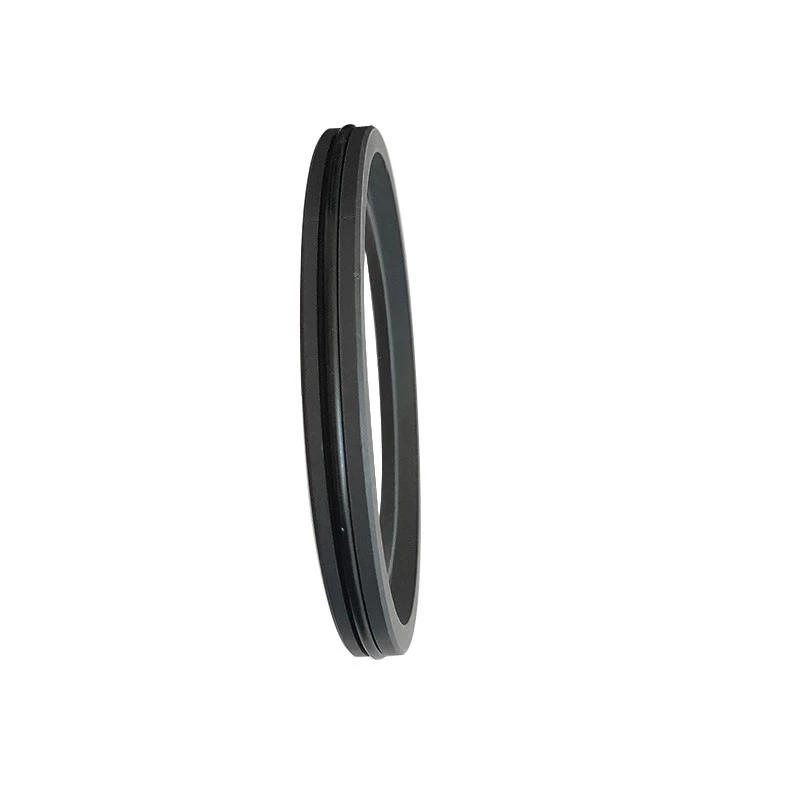

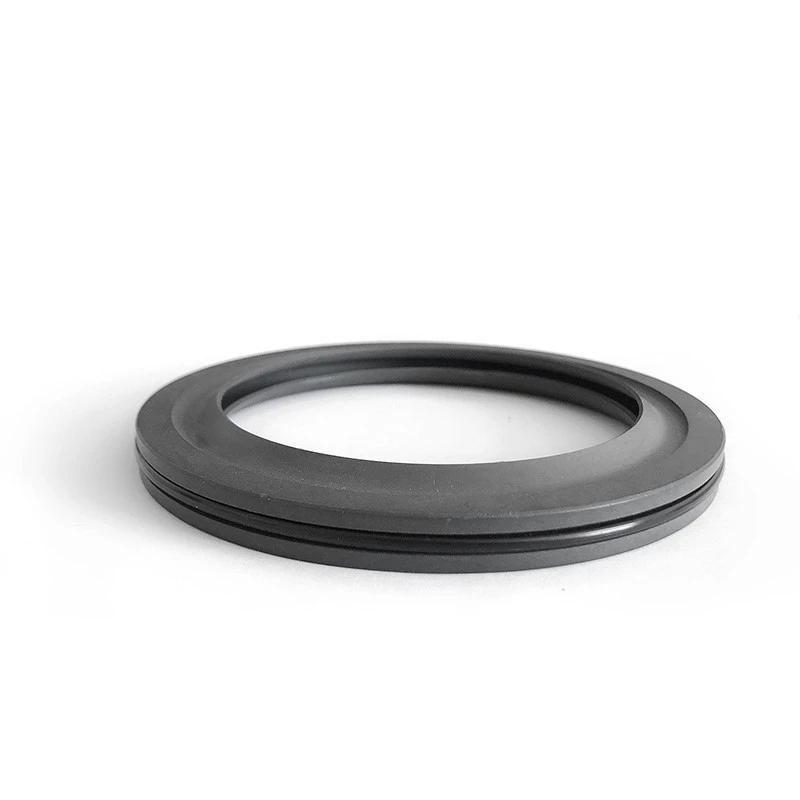

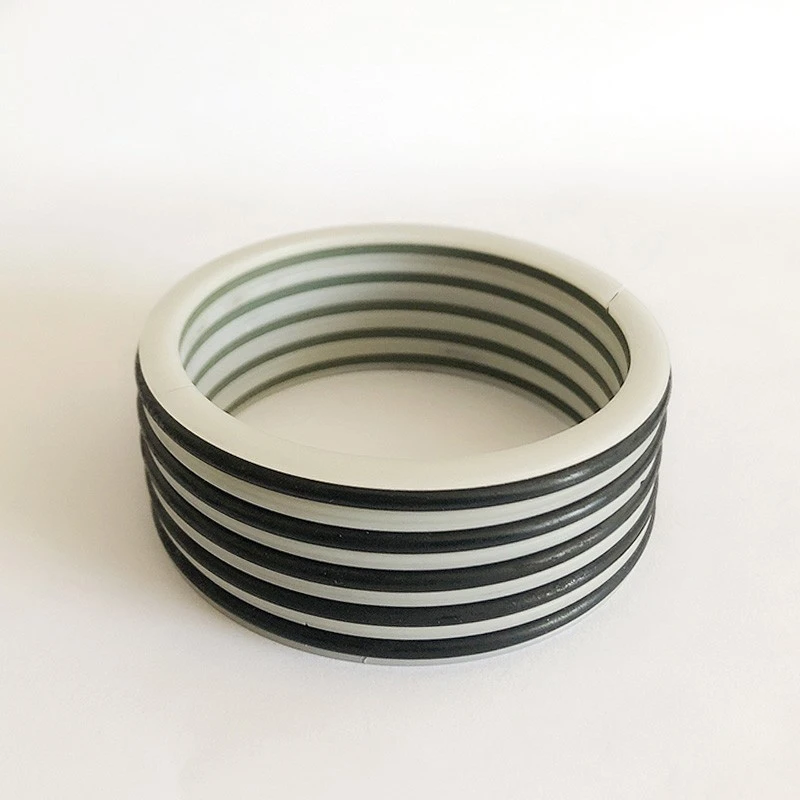

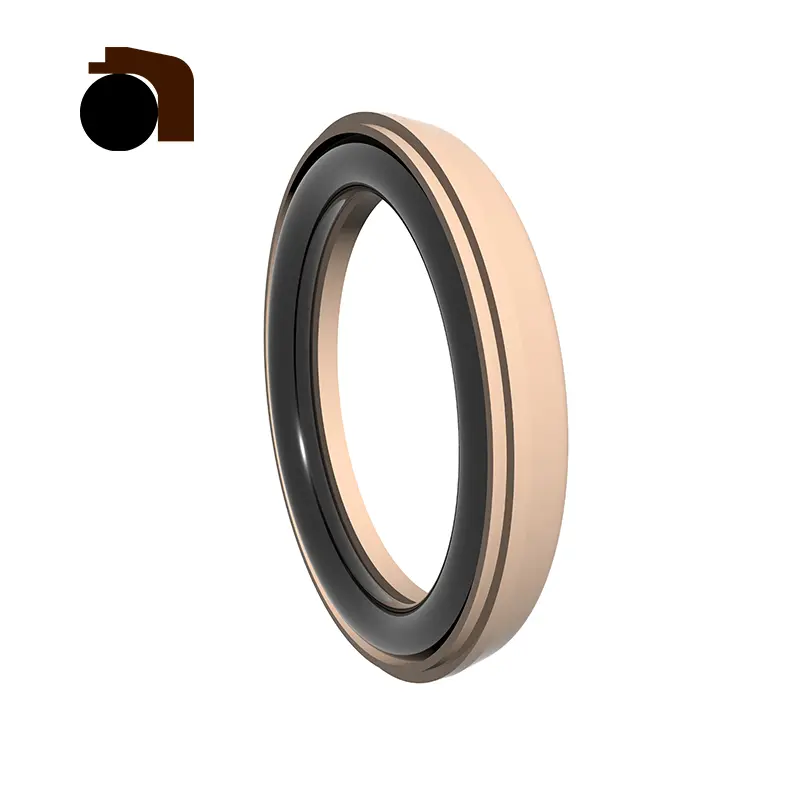

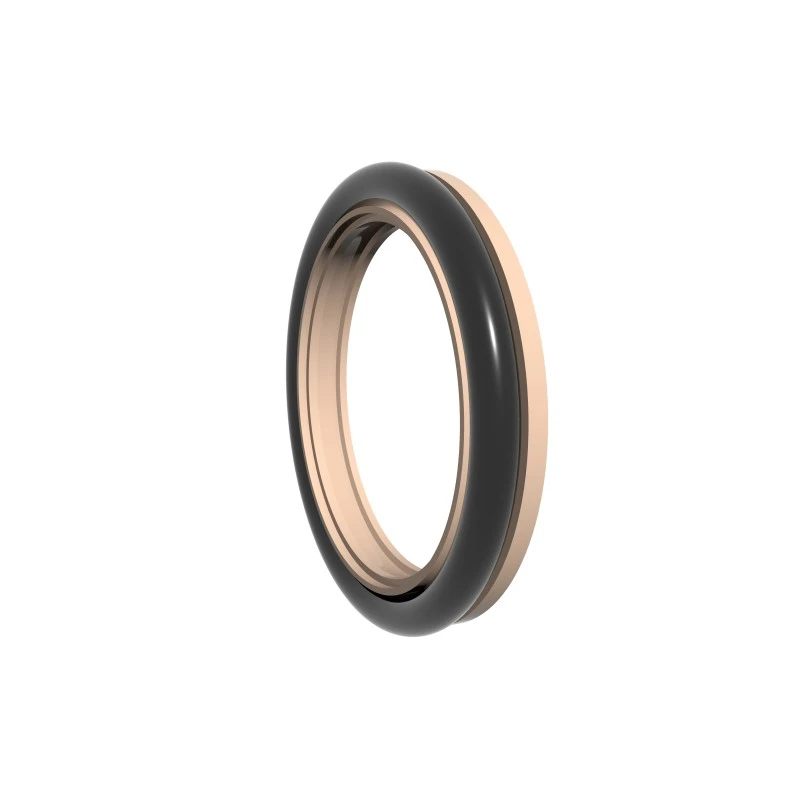

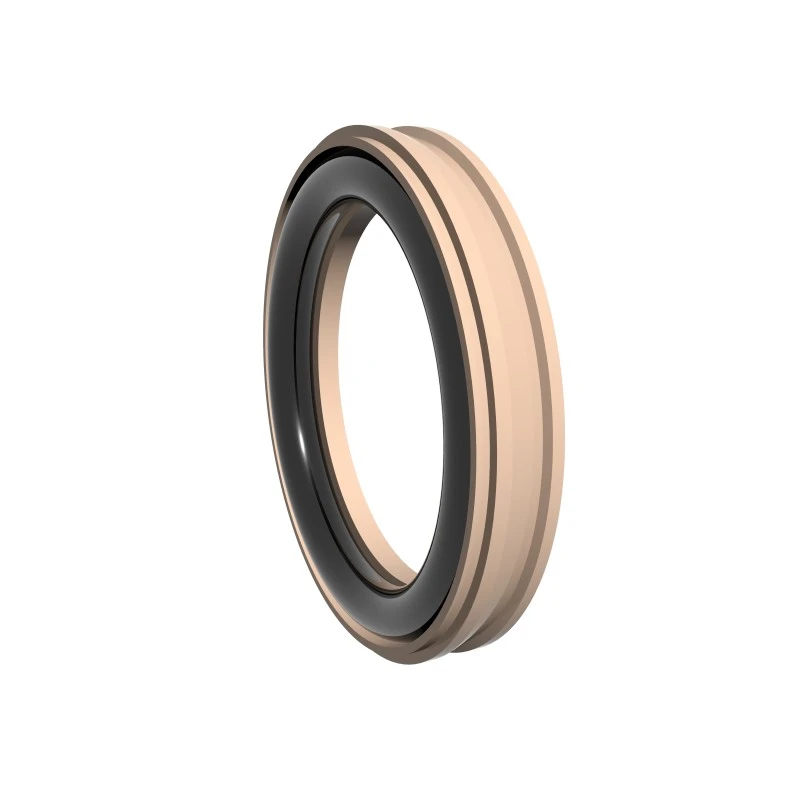

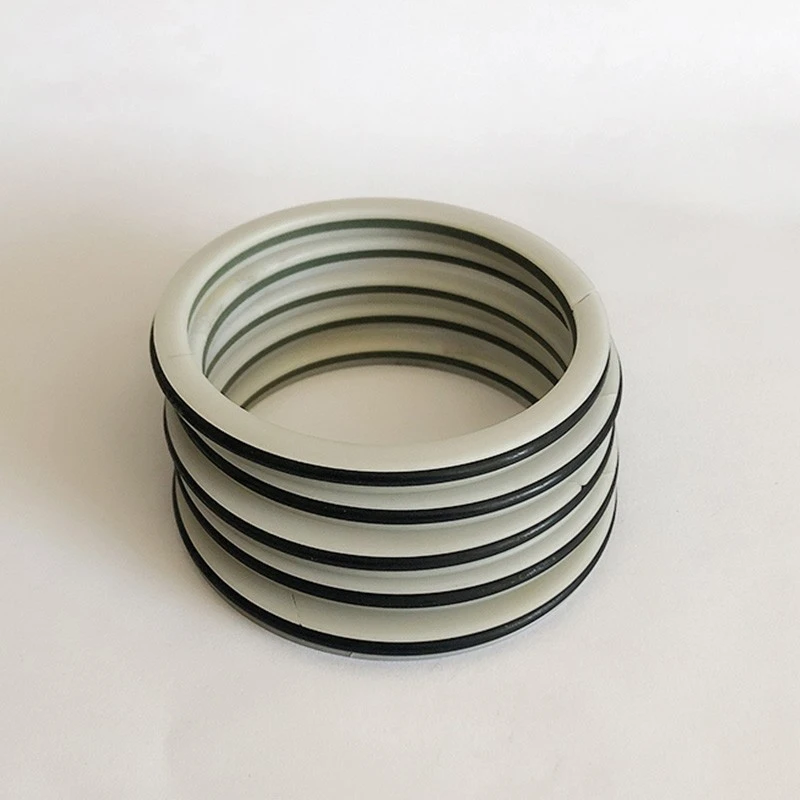

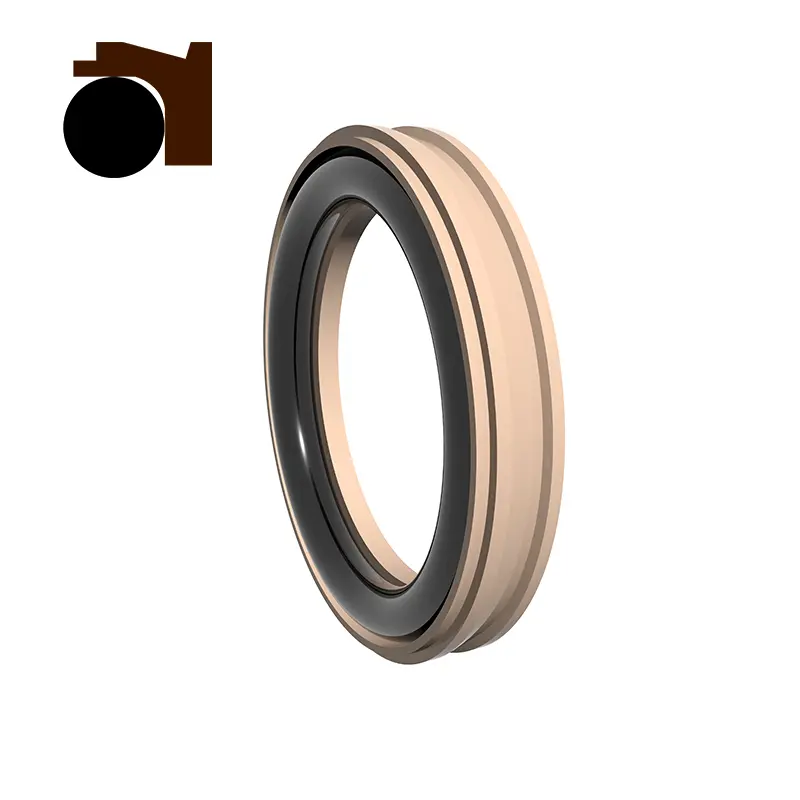

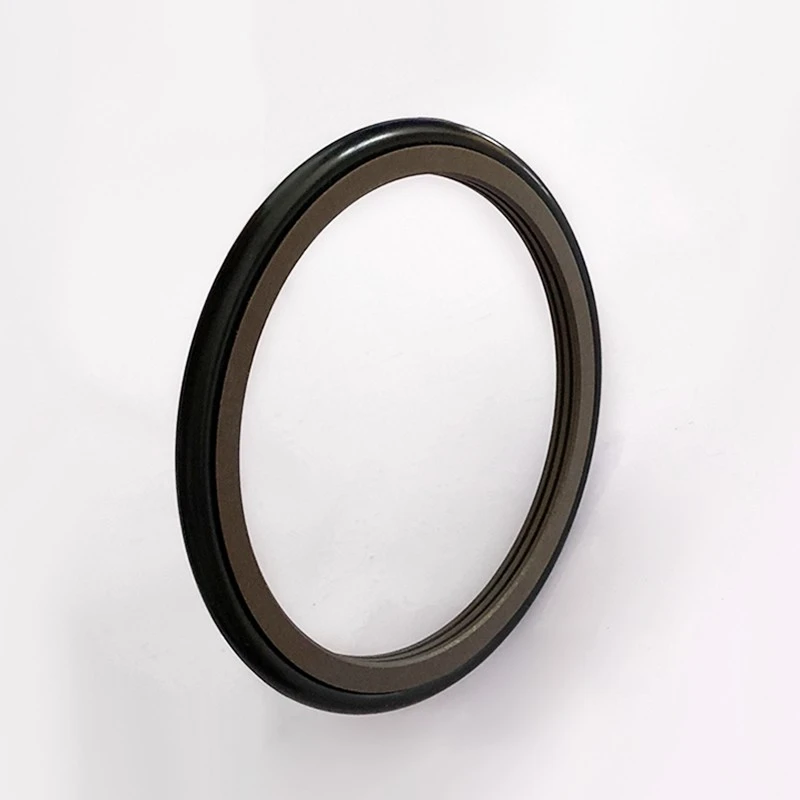

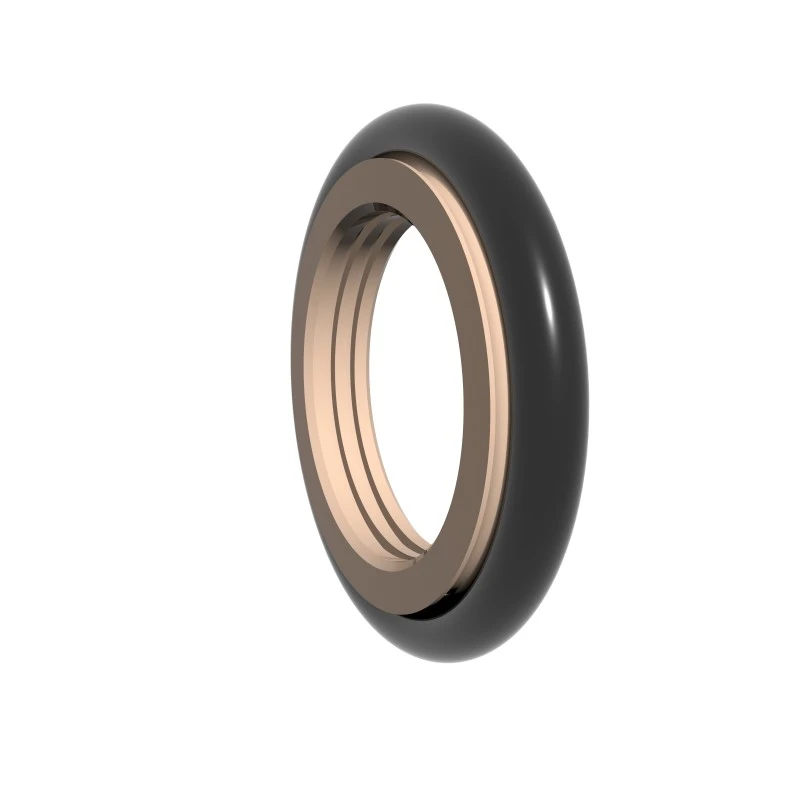

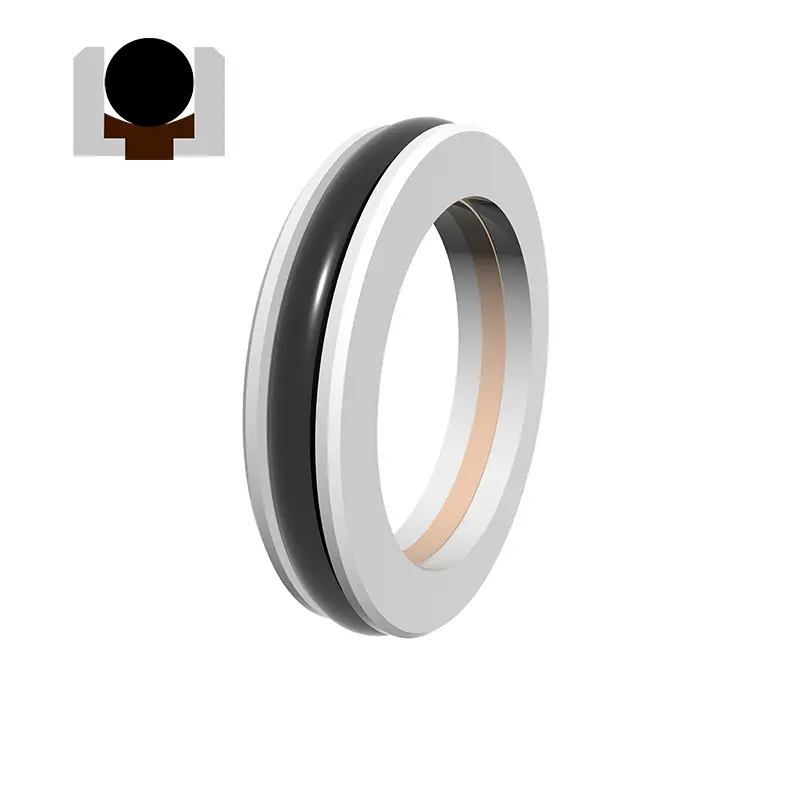

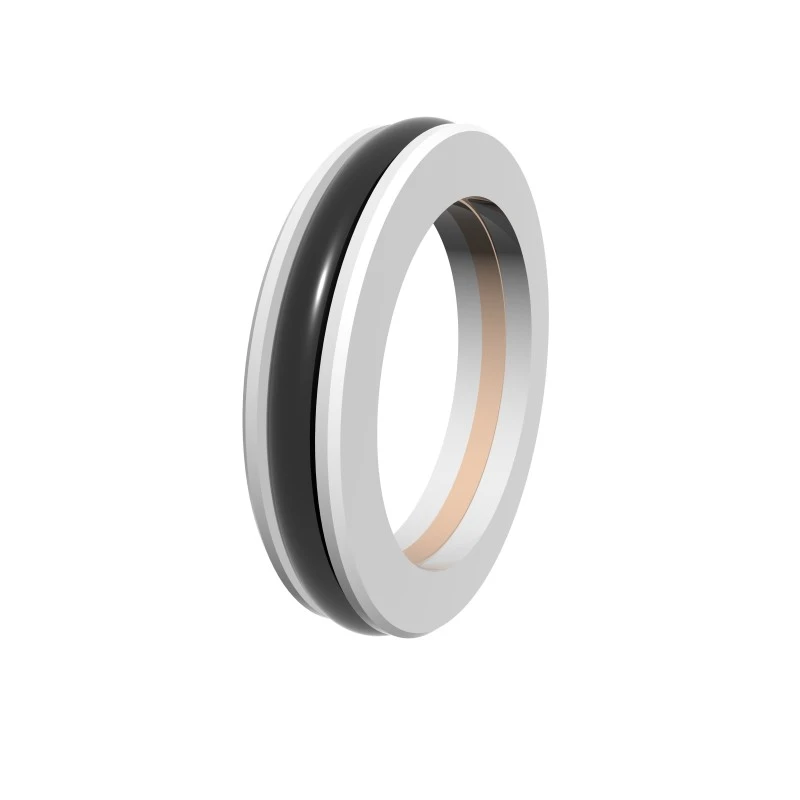

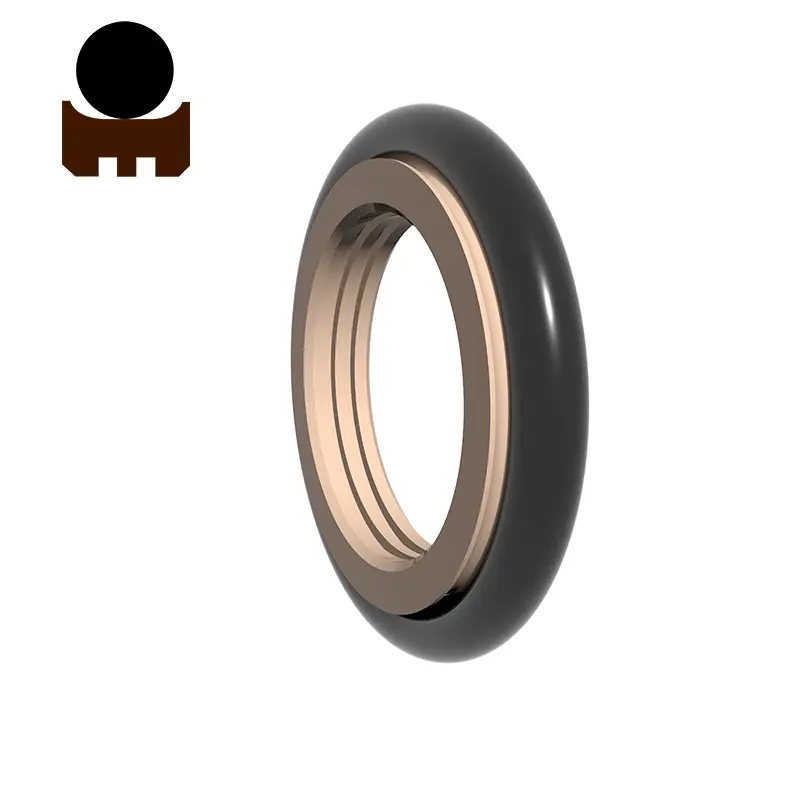

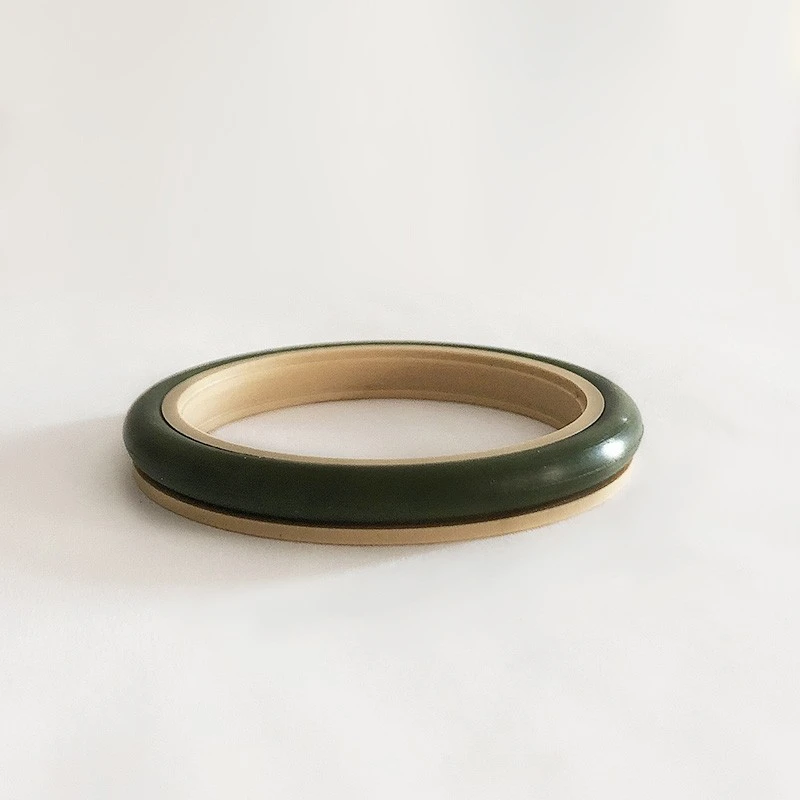

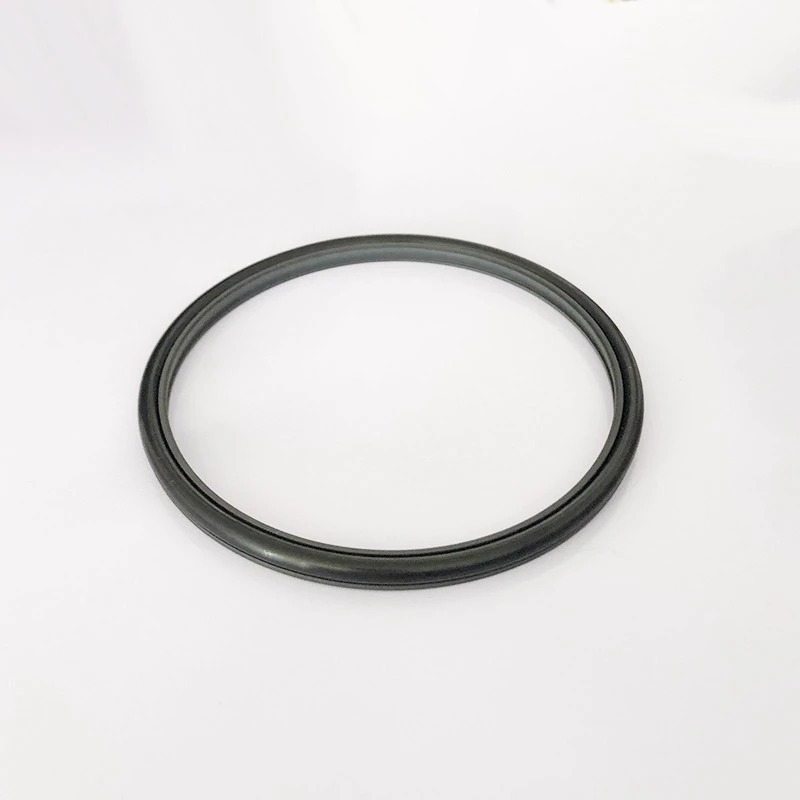

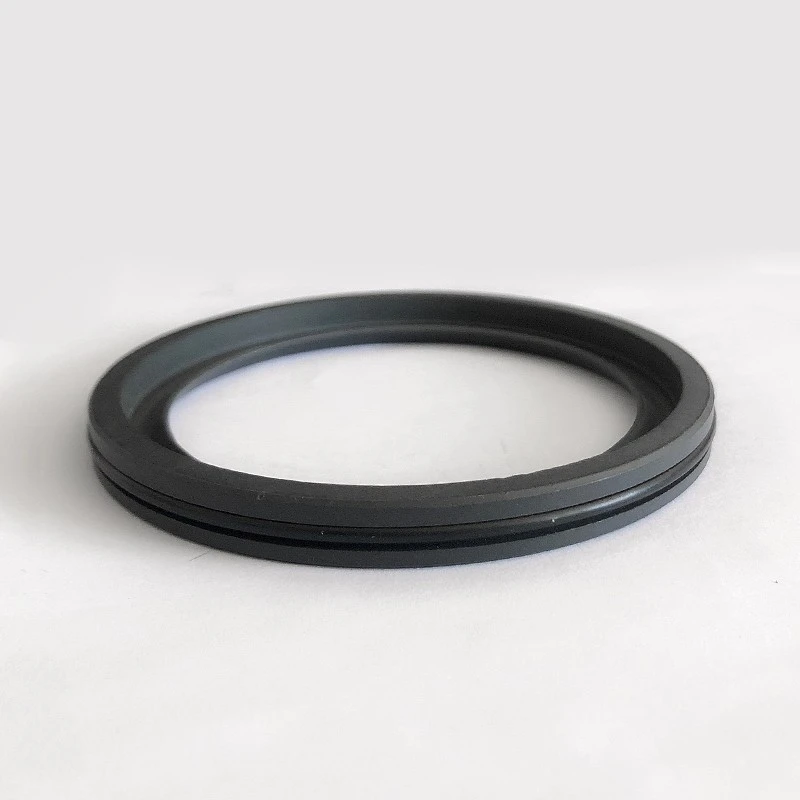

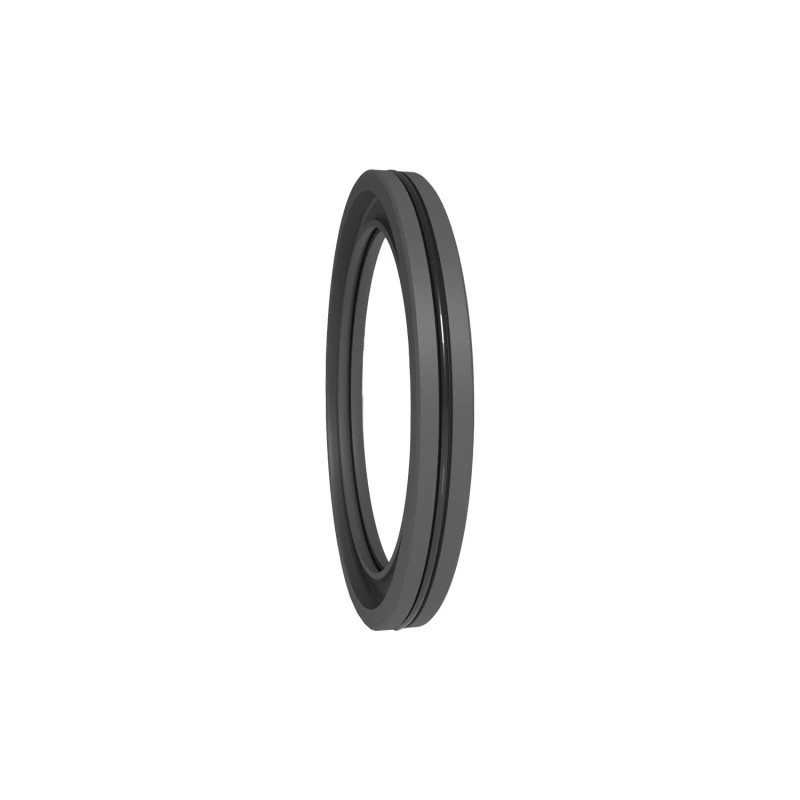

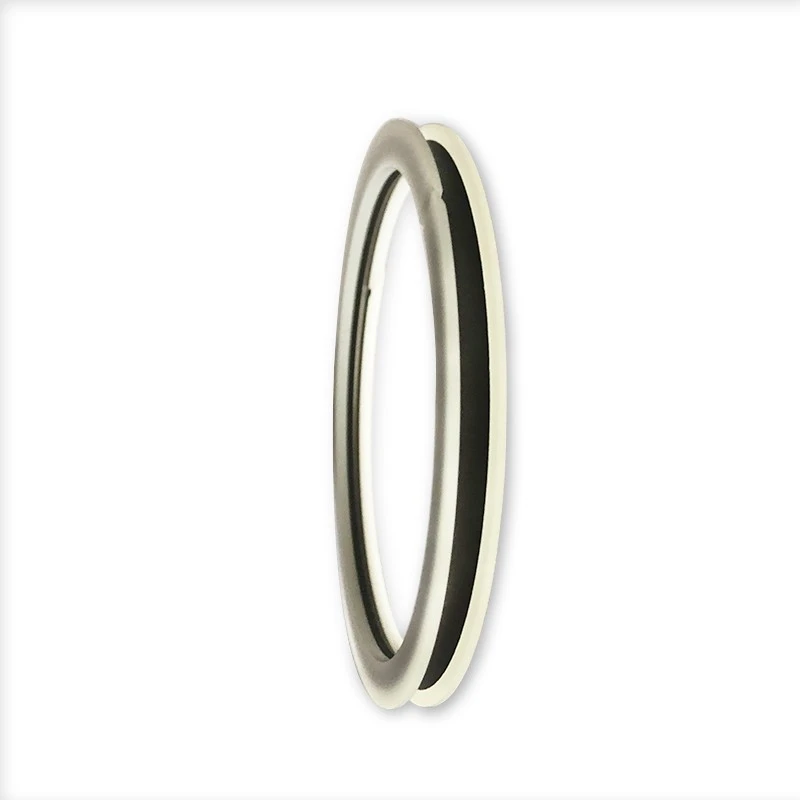

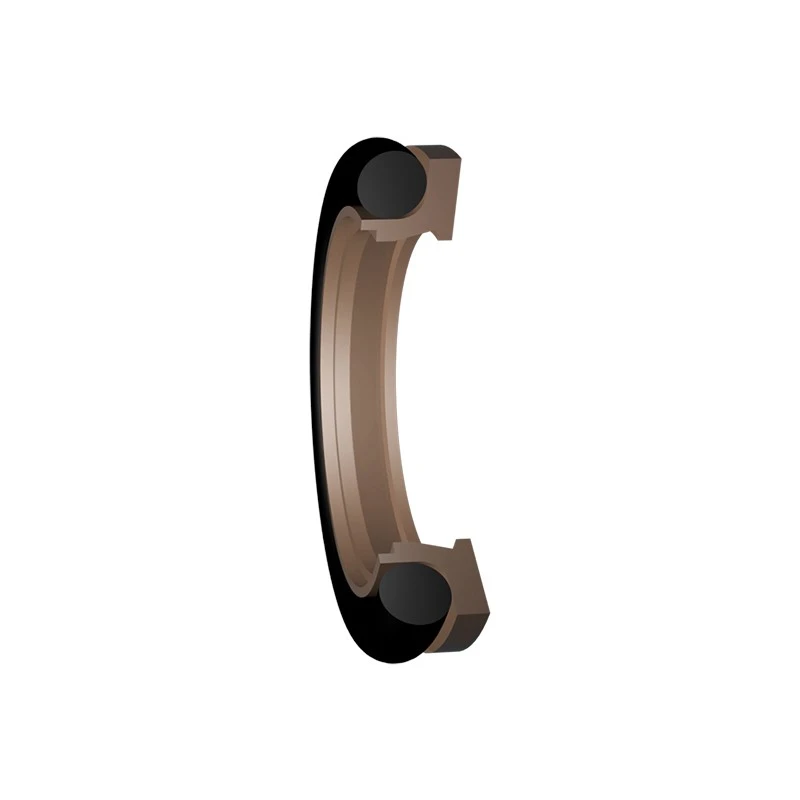

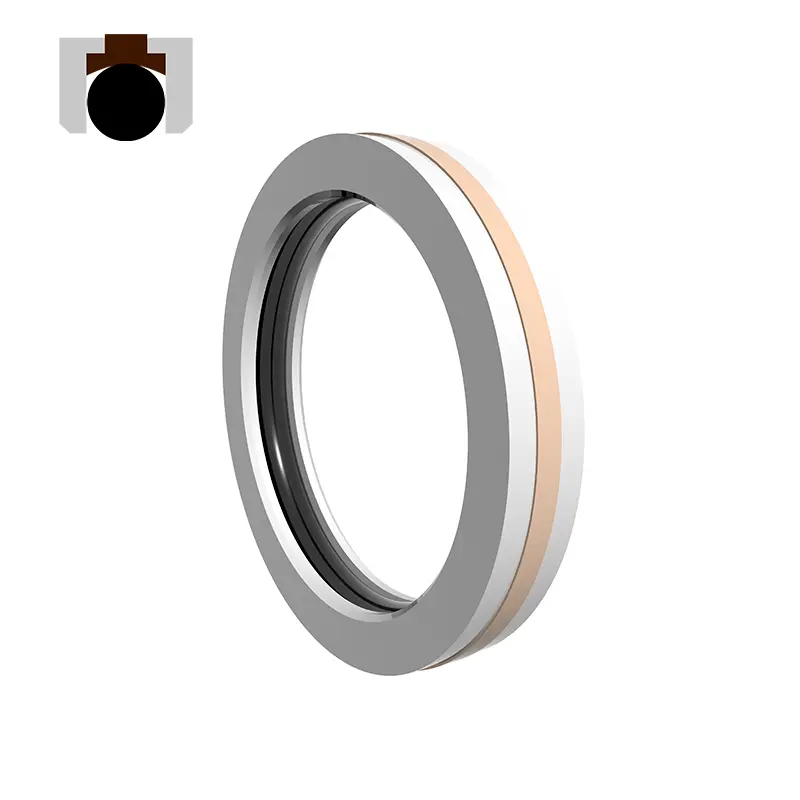

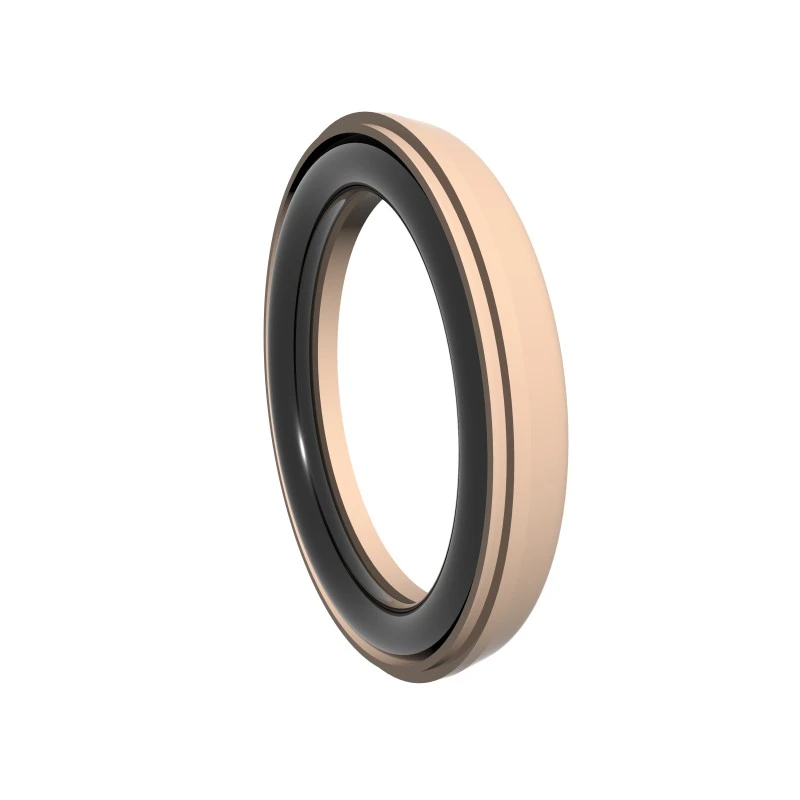

Η σειρά RC2051 χρησιμοποιεί ένα συνδυασμό γεμισμένων δακτυλίων σφραγίδων PTFE και δαχτυλιδιών Ο για σφράγιση μονής κατεύθυνσης. Έχει χαμηλά χαρακτηριστικά τριβής και υψηλής σφράγισης και χωρίζεται σε τυπικό τύπο (RC2051-B) και τύπου υψηλής ταχύτητας (RC2051-G).

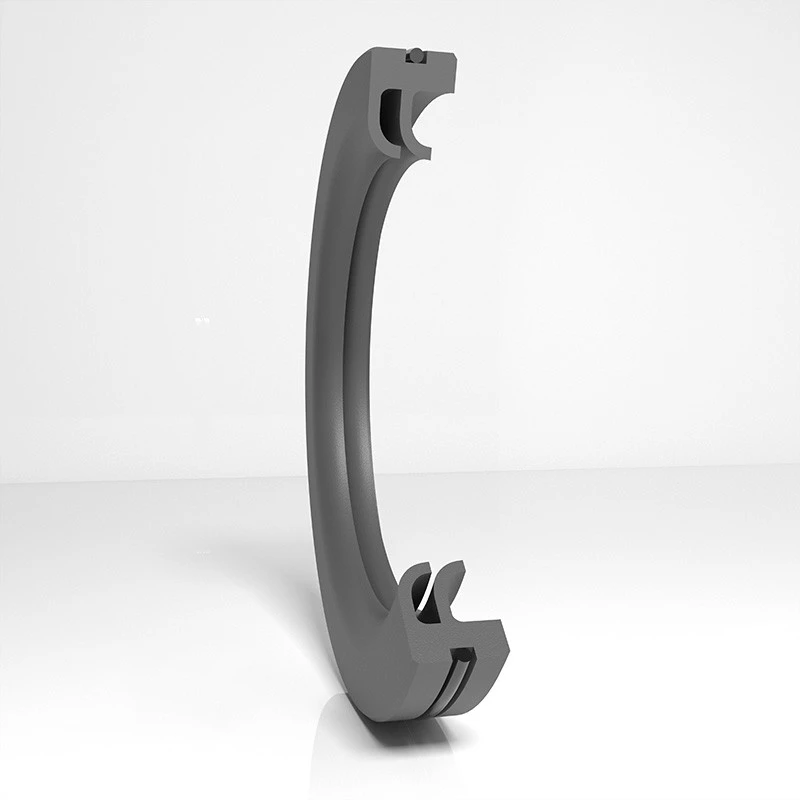

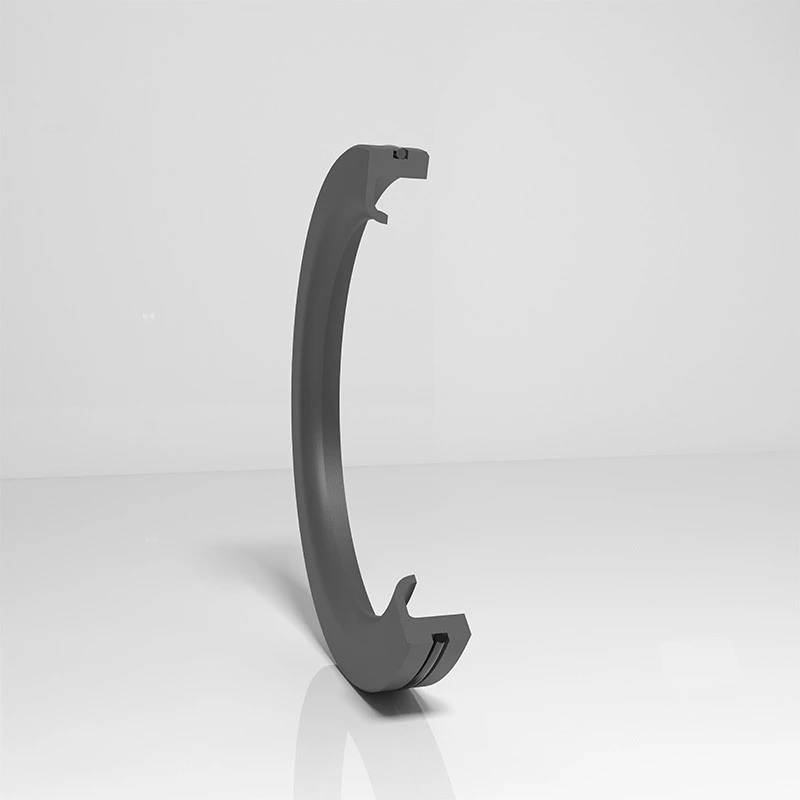

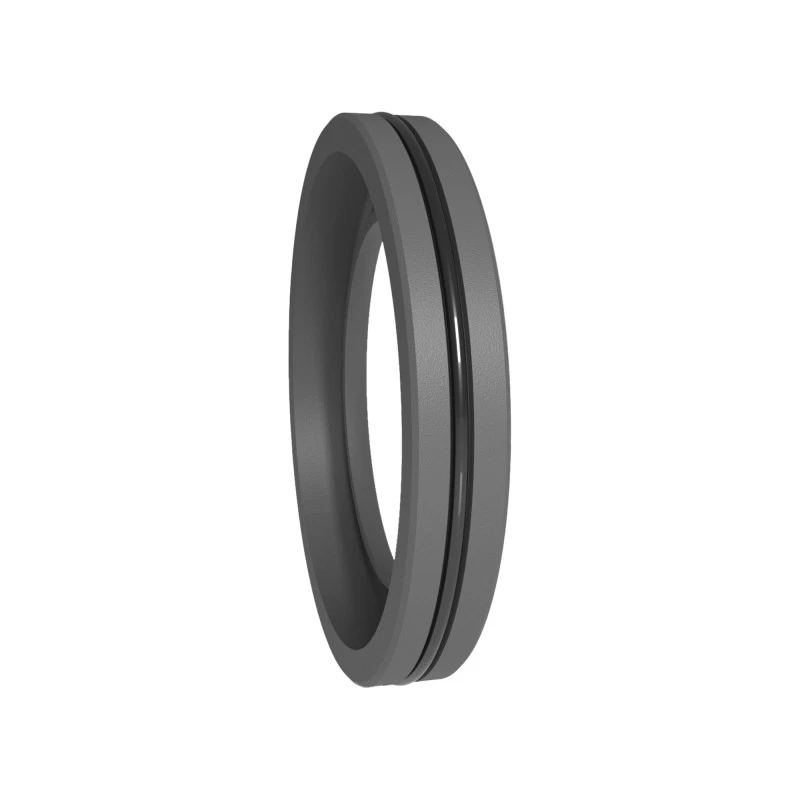

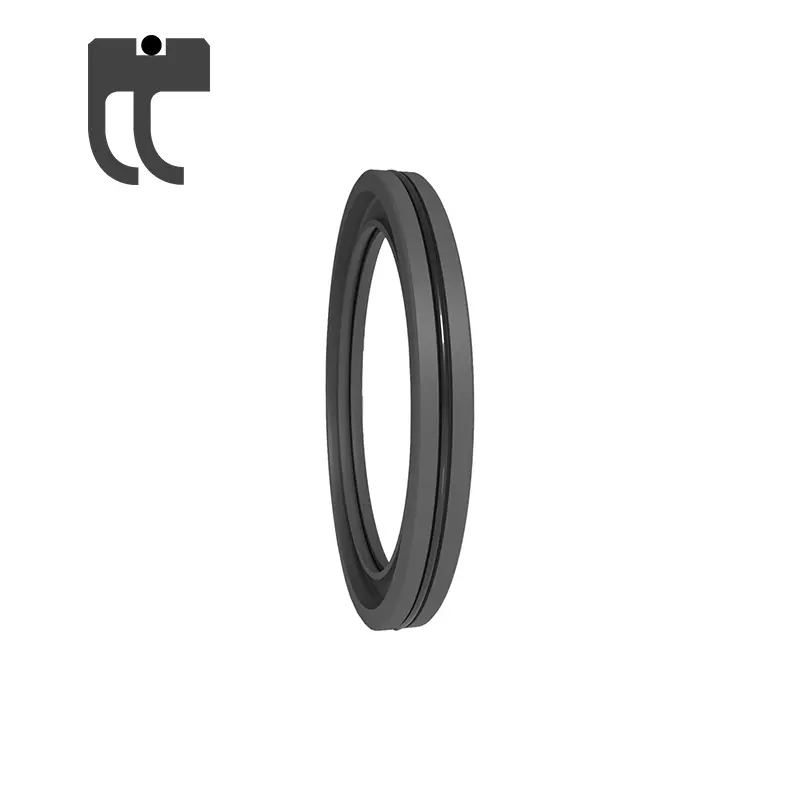

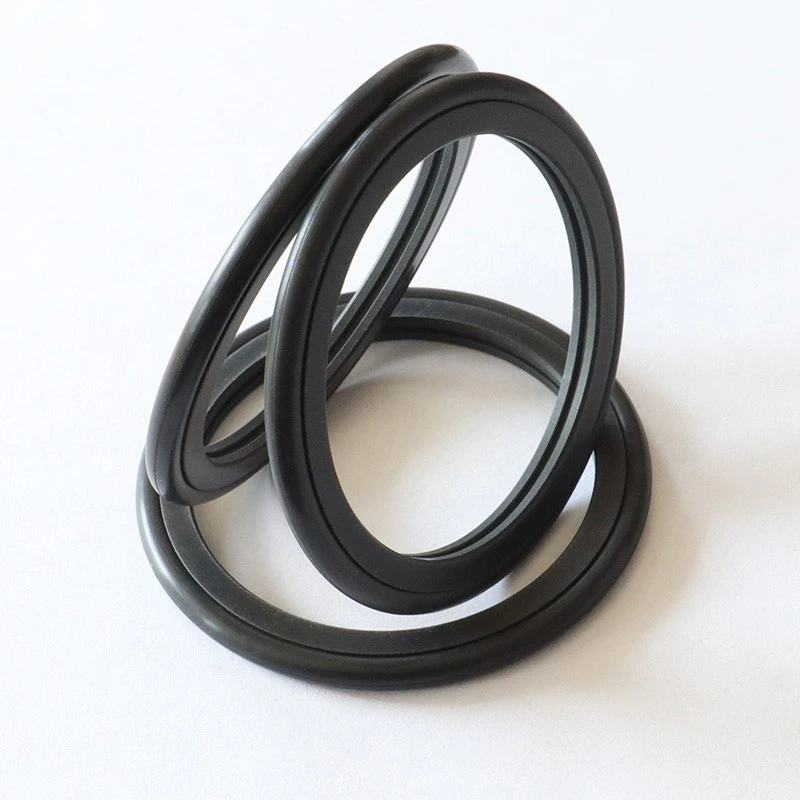

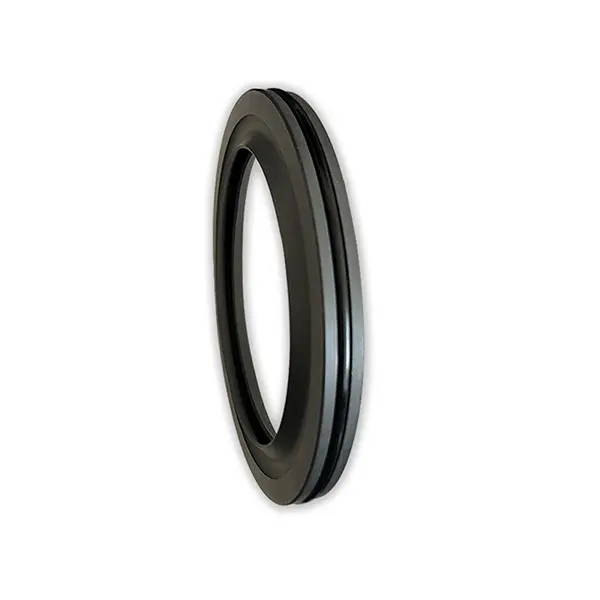

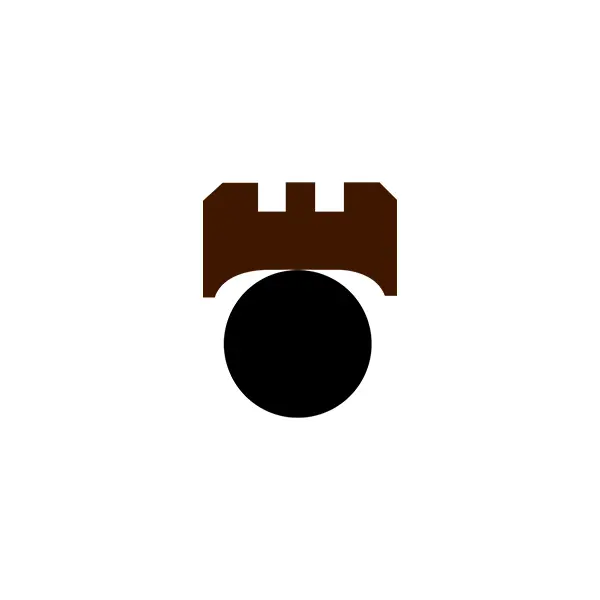

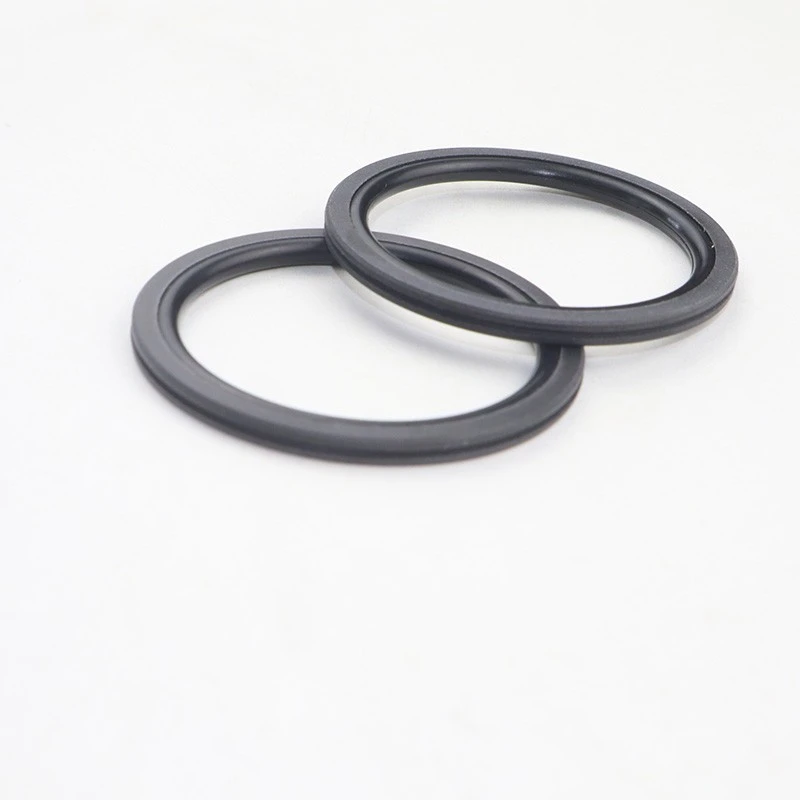

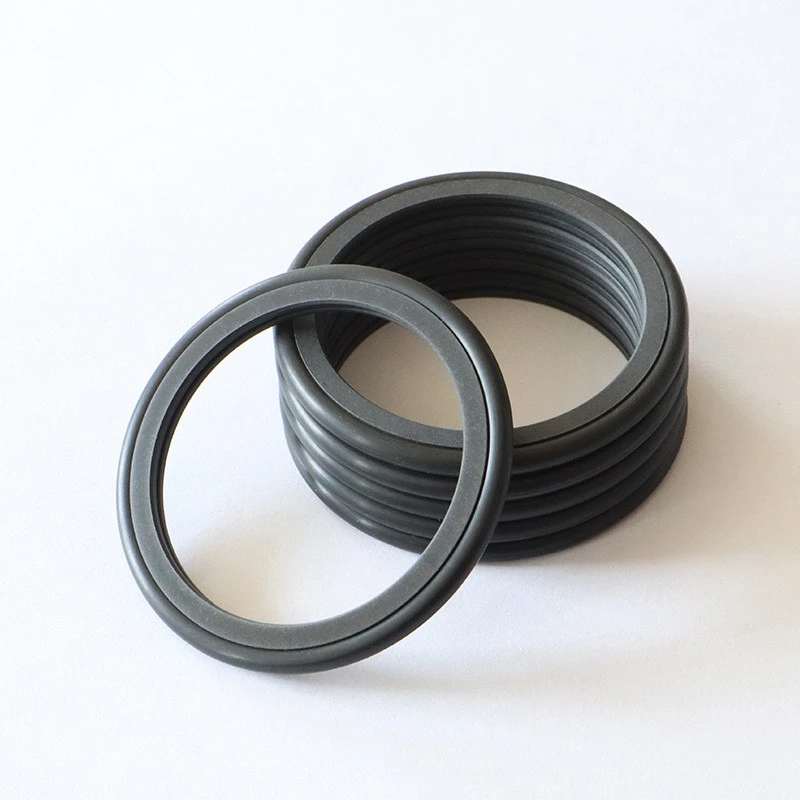

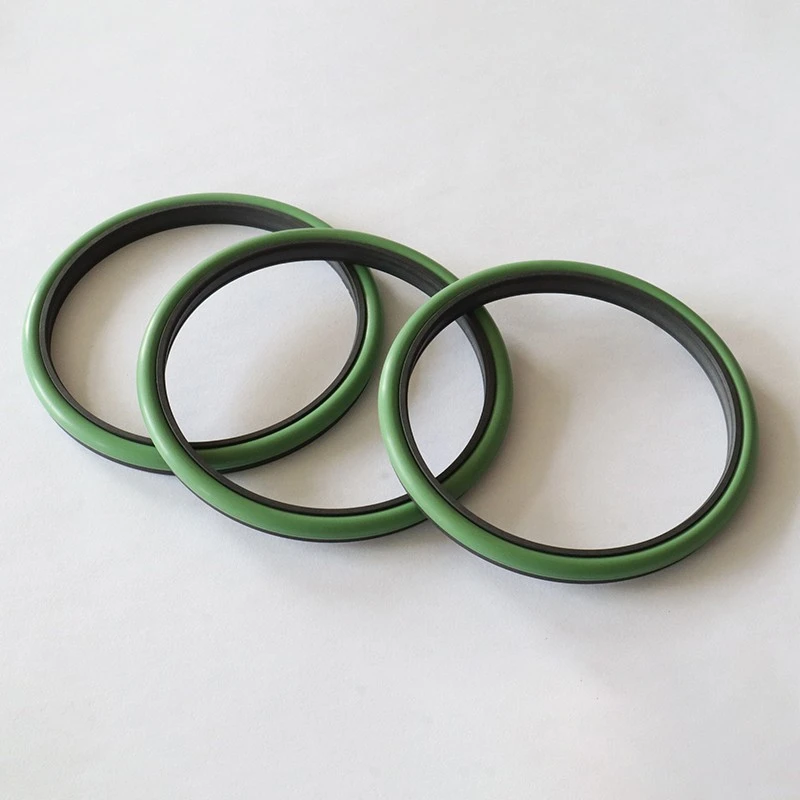

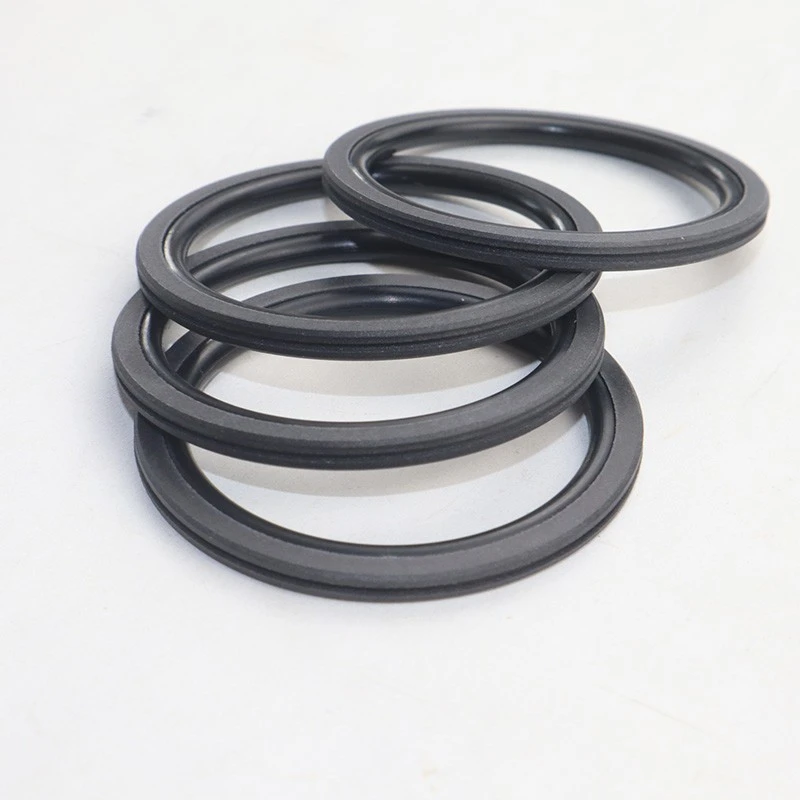

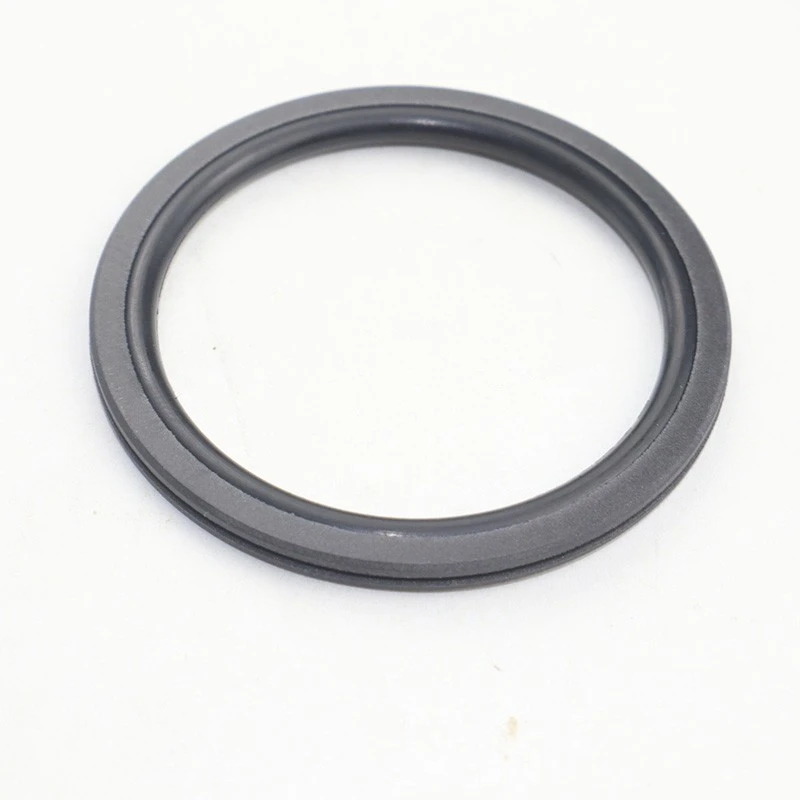

Οι σειρές RC2052 και RC2054 είναι εξοπλισμένες με δακτυλίους τετραγωνικής σφραγίδας με αυλακώσεις αποθήκευσης πετρελαίου, οι οποίες είναι κατάλληλες για υδραυλική περιστροφική αμφίδρομη σφράγιση. Η δομή είναι συμπαγής και υποστηρίζει το περιβάλλον πίεσης του νερού.

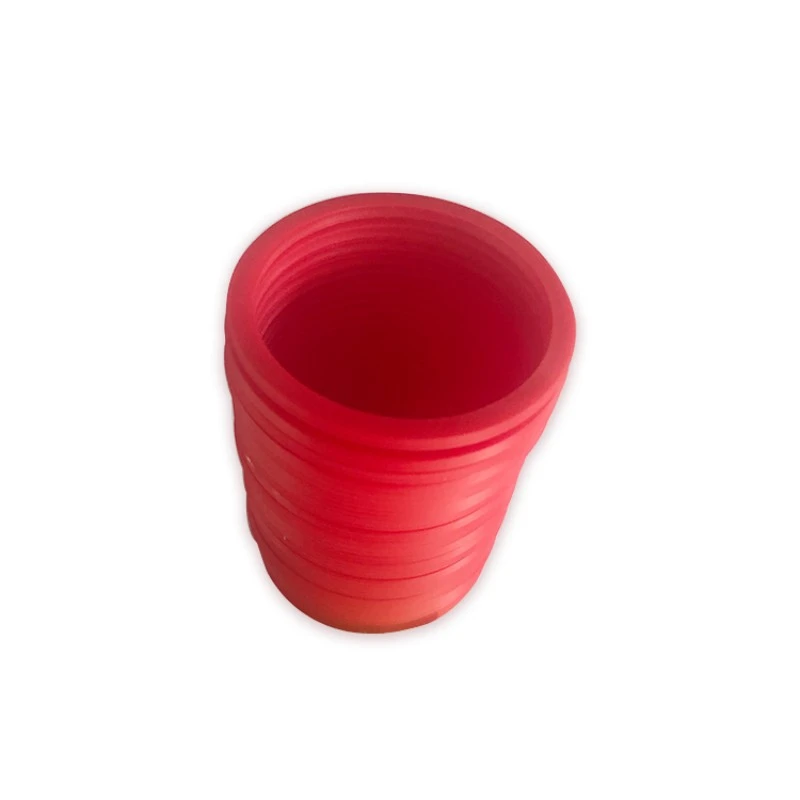

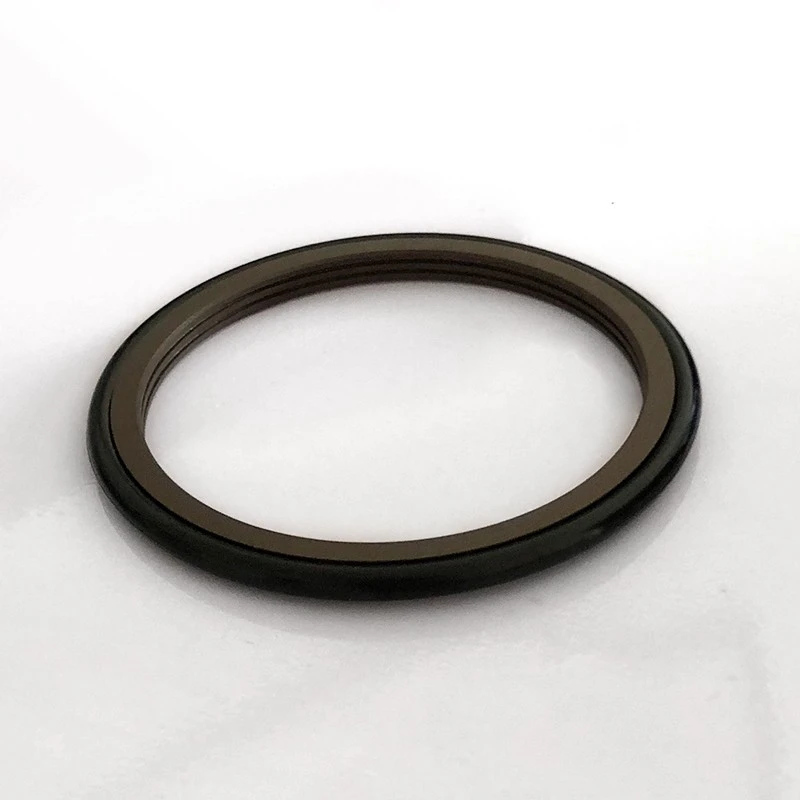

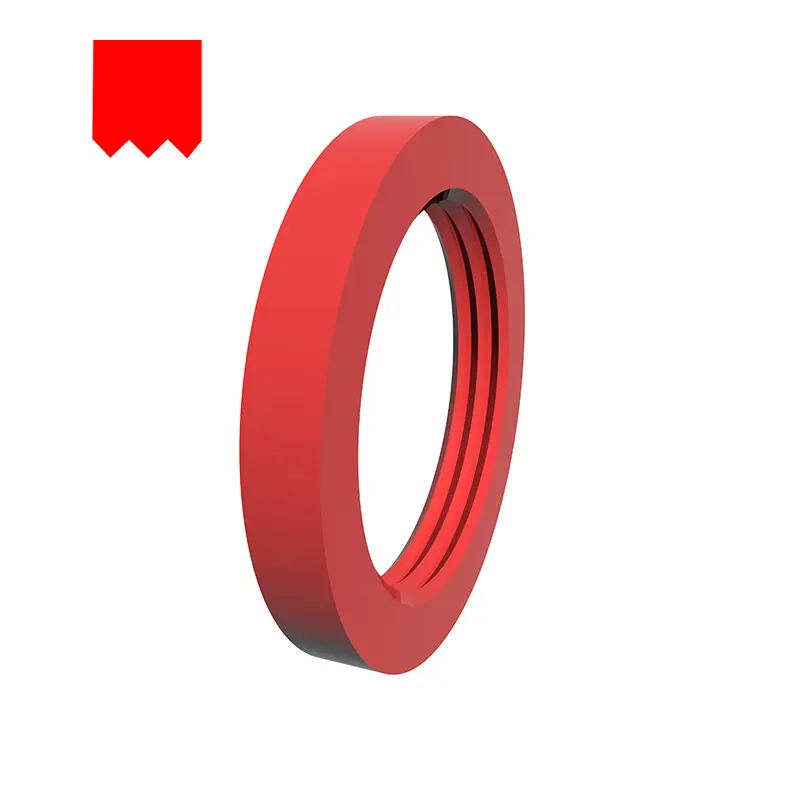

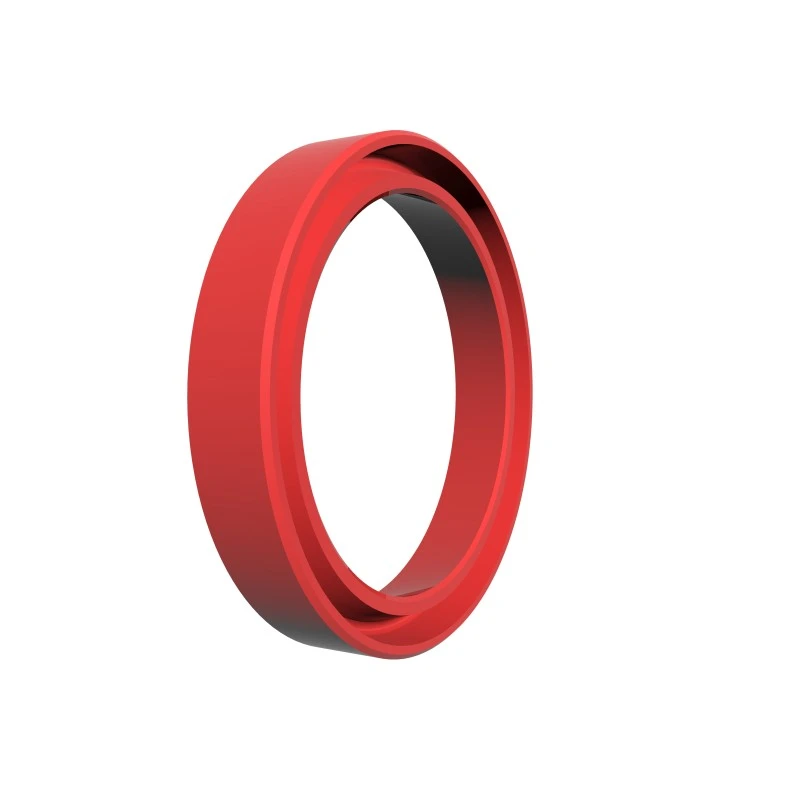

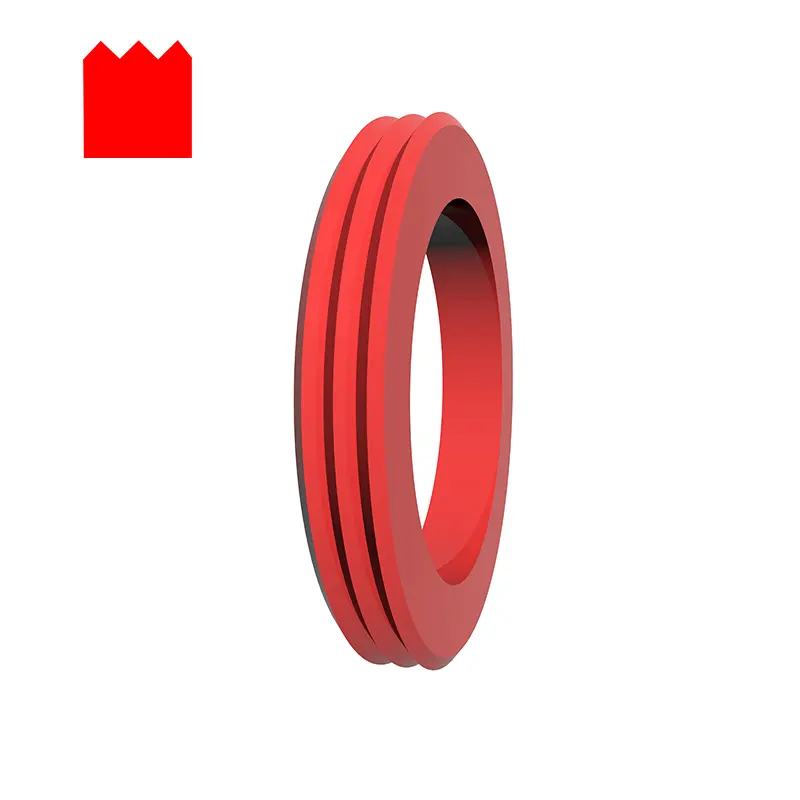

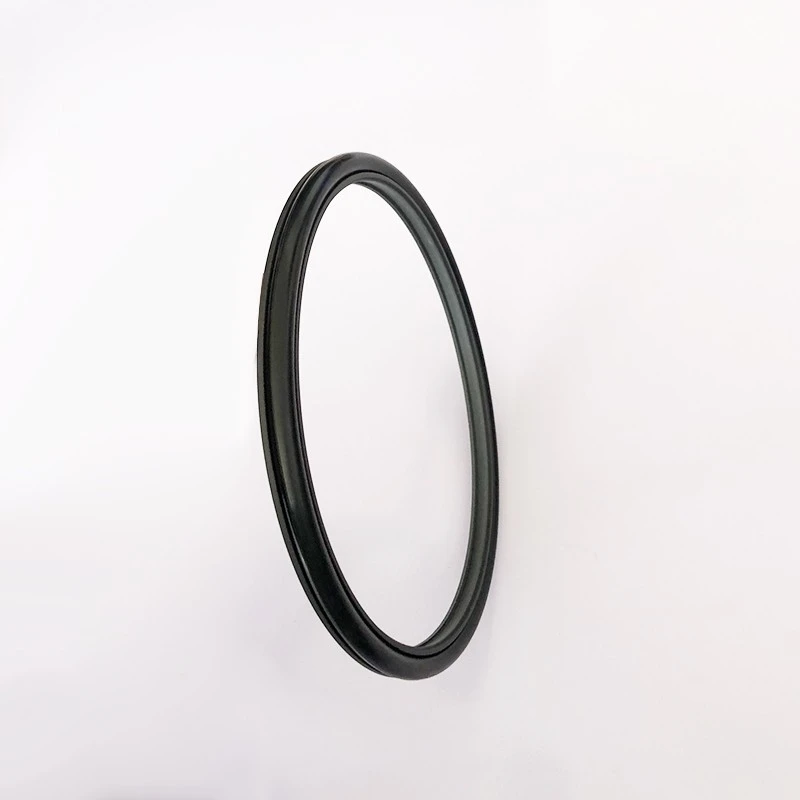

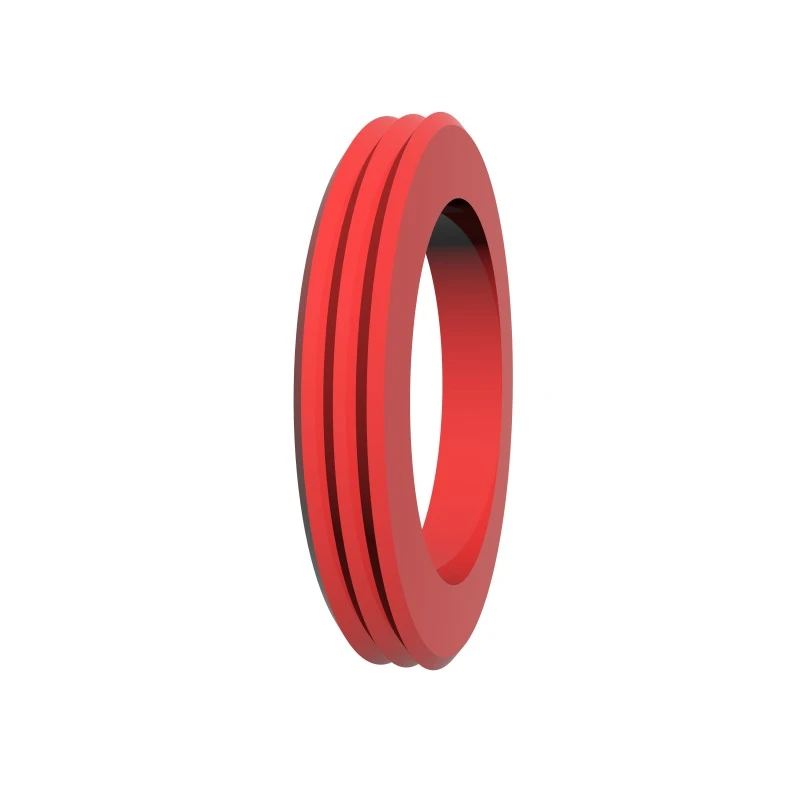

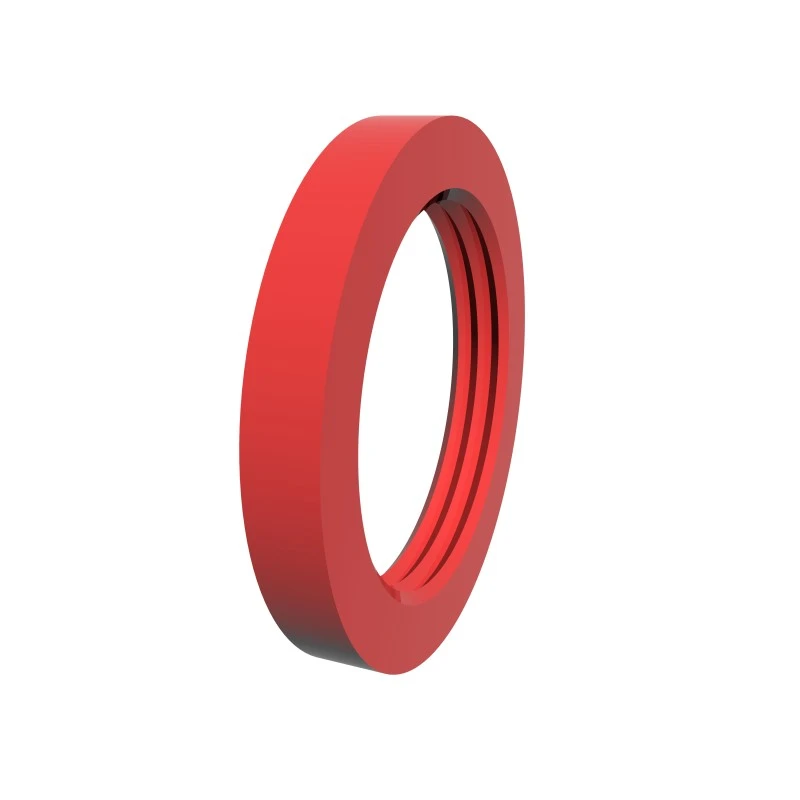

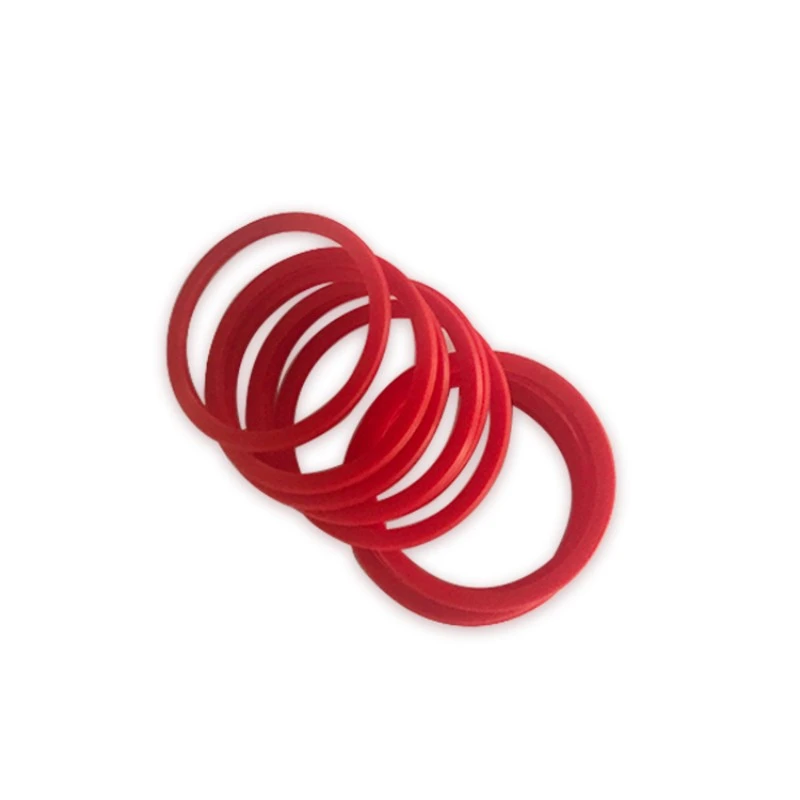

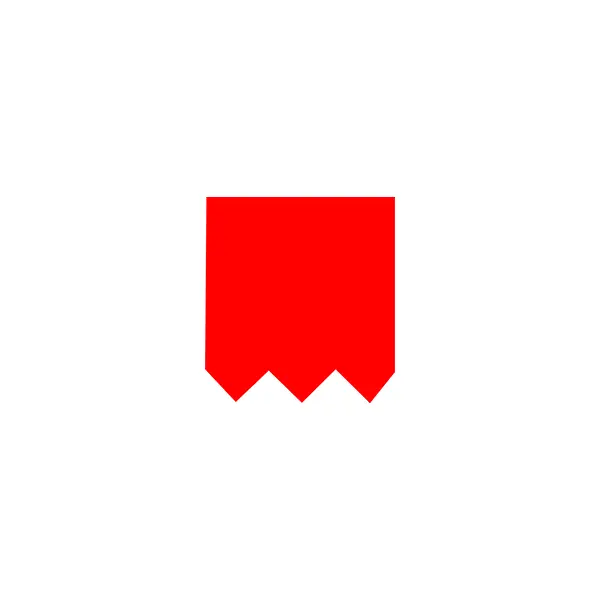

Οι σειρές RCX17 και RCX18 είναι κατασκευασμένες από υλικά PU υψηλής απόδοσης, με οδοντωτό σχεδιασμό διατομής για εύκολη εγκατάσταση. Είναι κατάλληλα για περιστροφικό άξονα και περιστροφική στεγανοποίηση οπών και ο σχεδιασμός αυλάκωσης είναι εναλλάξιμος.

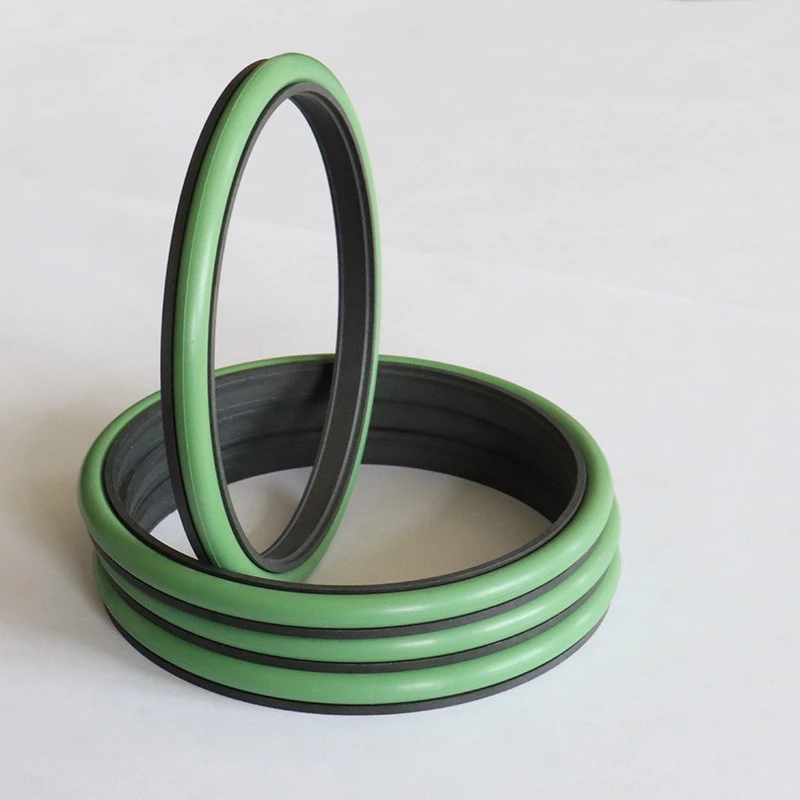

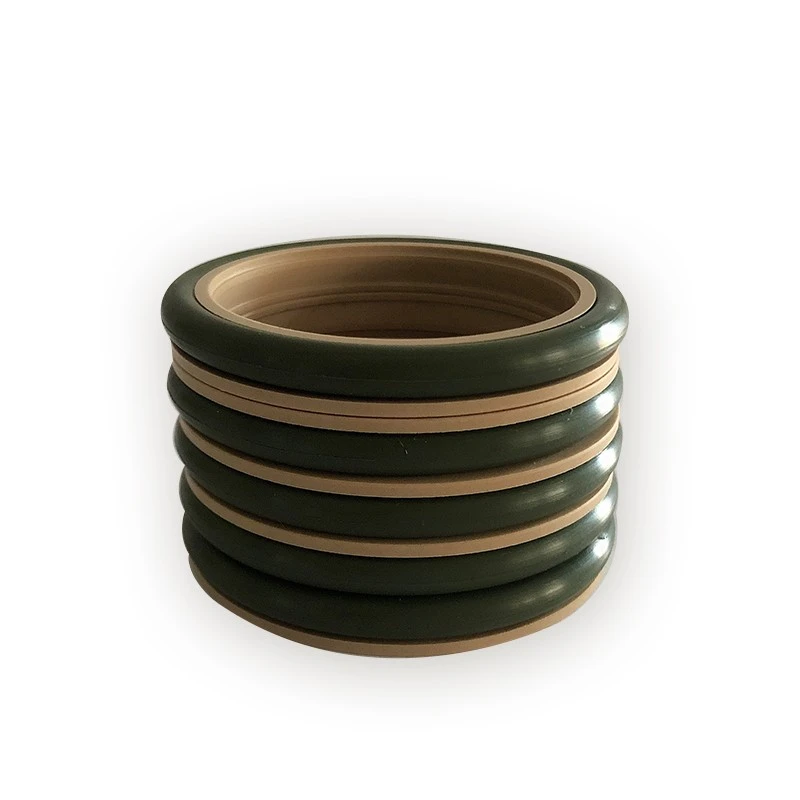

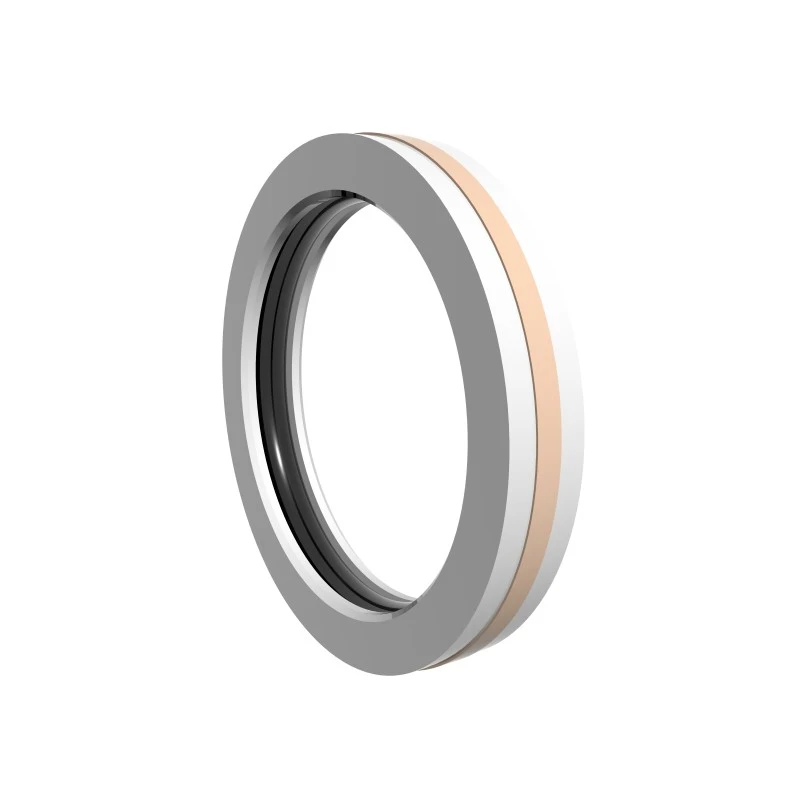

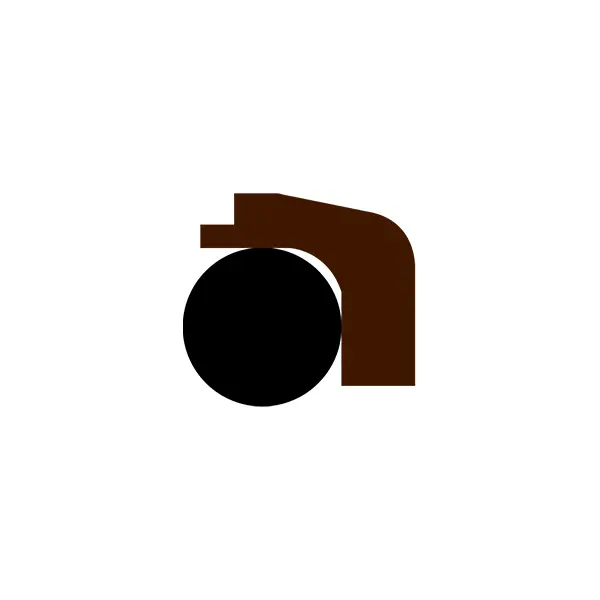

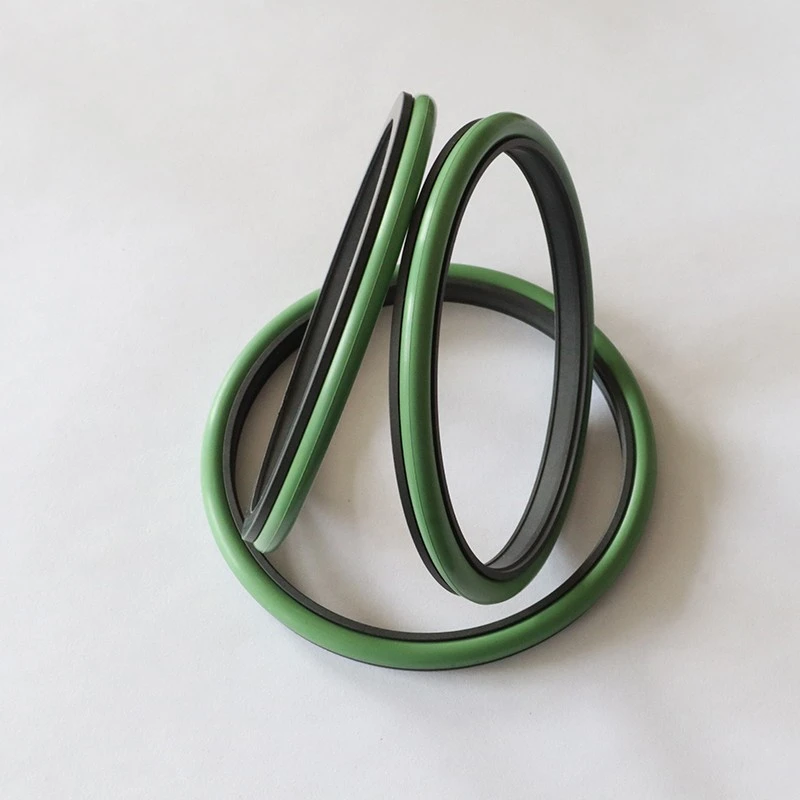

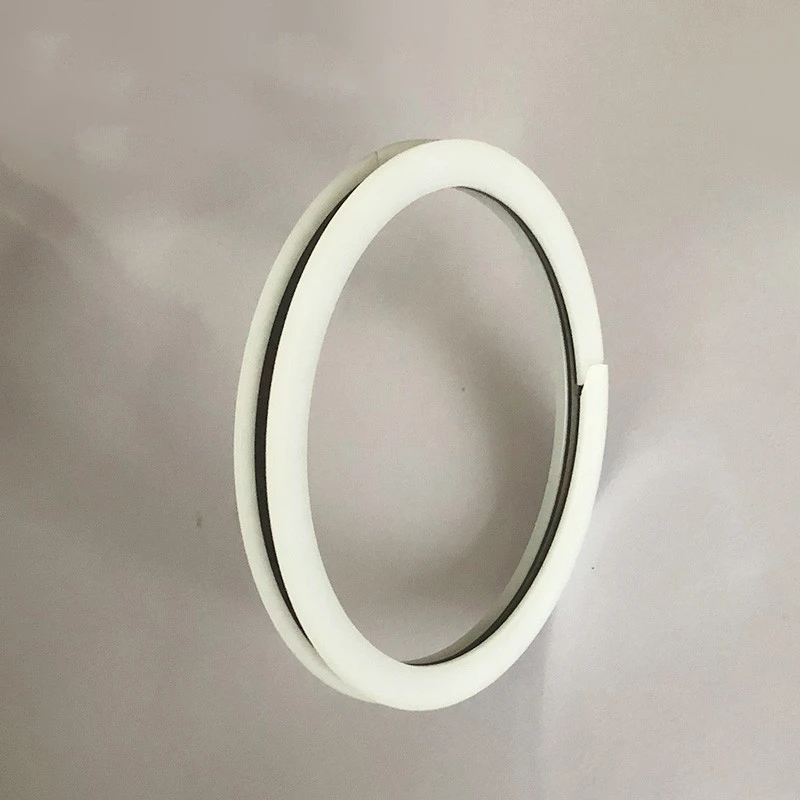

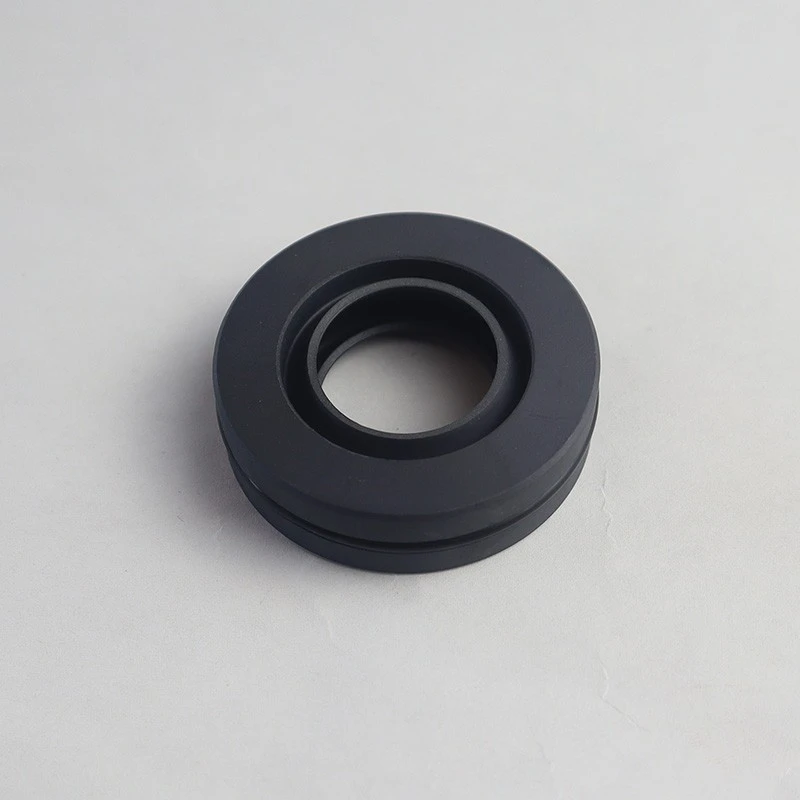

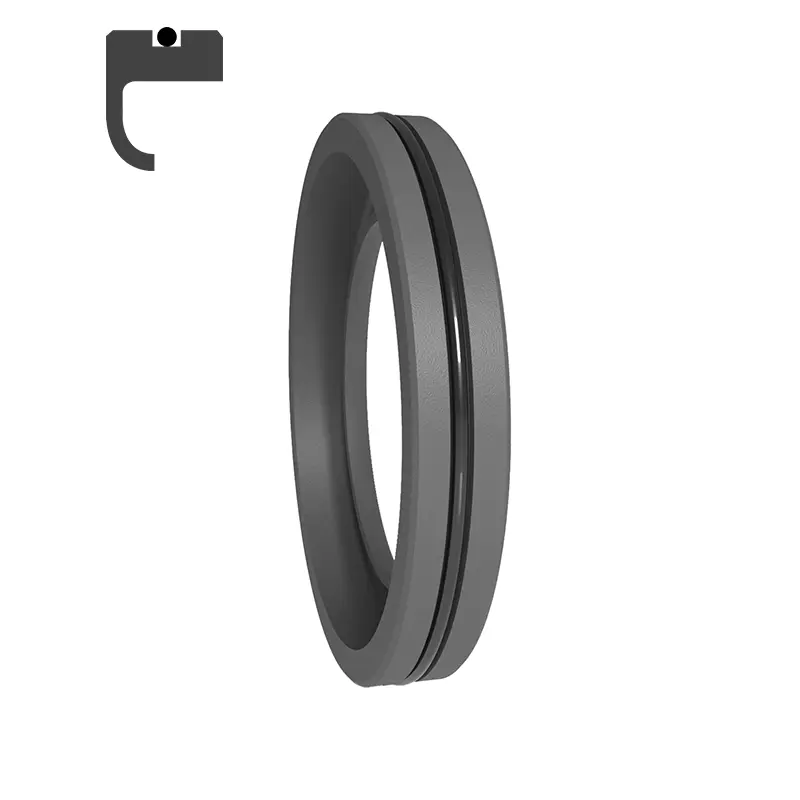

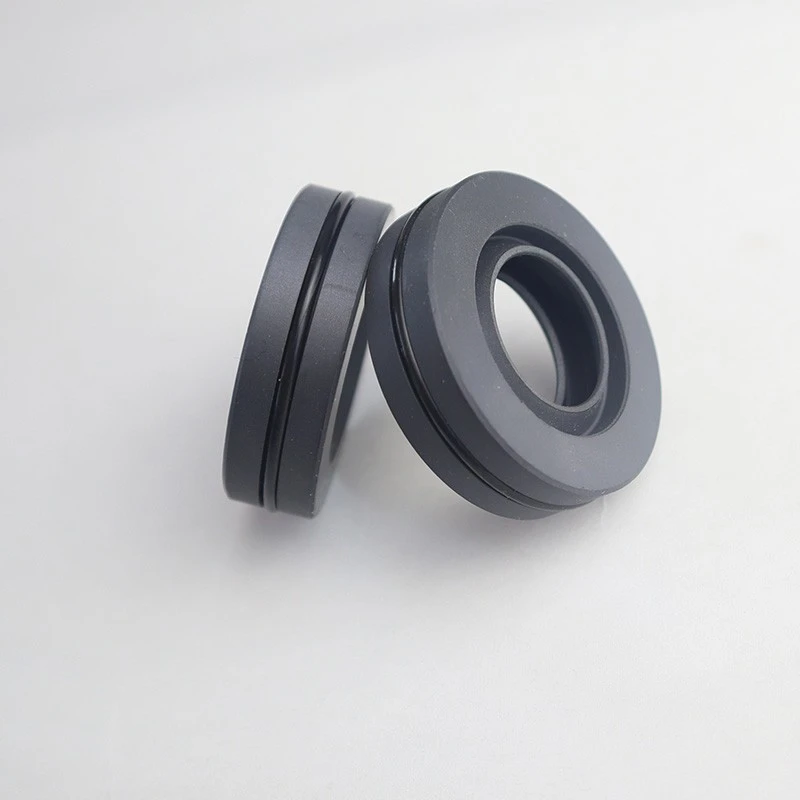

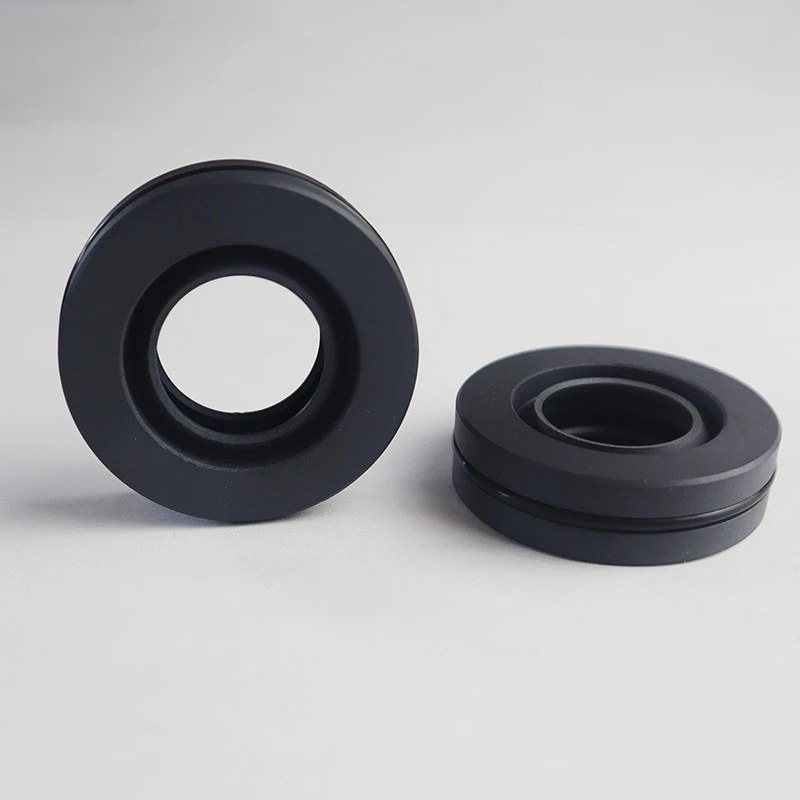

Οι σειρές RDI και RDA αποτελούνται από δακτυλίους σφράγισης PTFE, πλαστικά δακτυλίους στήριξης σχήματος L και δακτυλίους Ο, οι οποίοι είναι κατάλληλοι για υψηλής πίεσης, χαμηλής ταχύτητας, περιστρεφόμενη αμφίδρομη σφράγιση, αντίσταση υψηλής πίεσης, χαμηλή τριβή και μεγάλη διάρκεια ζωής.

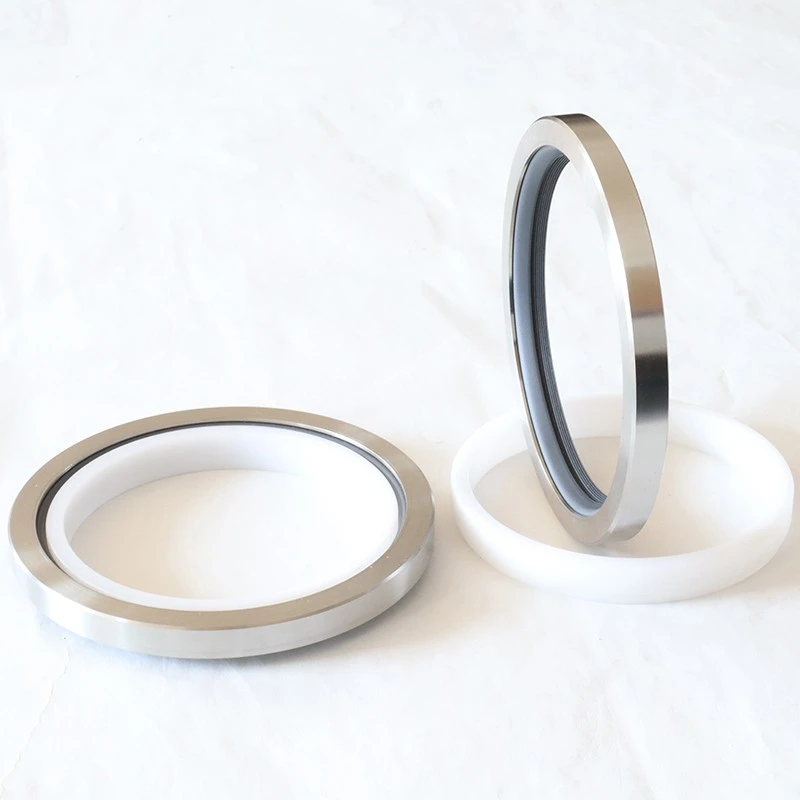

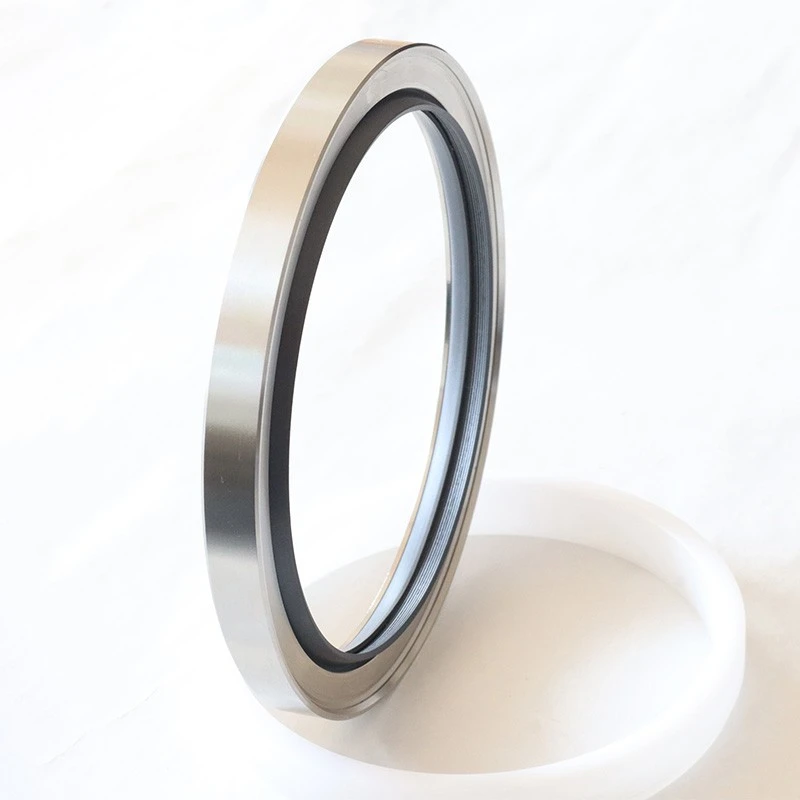

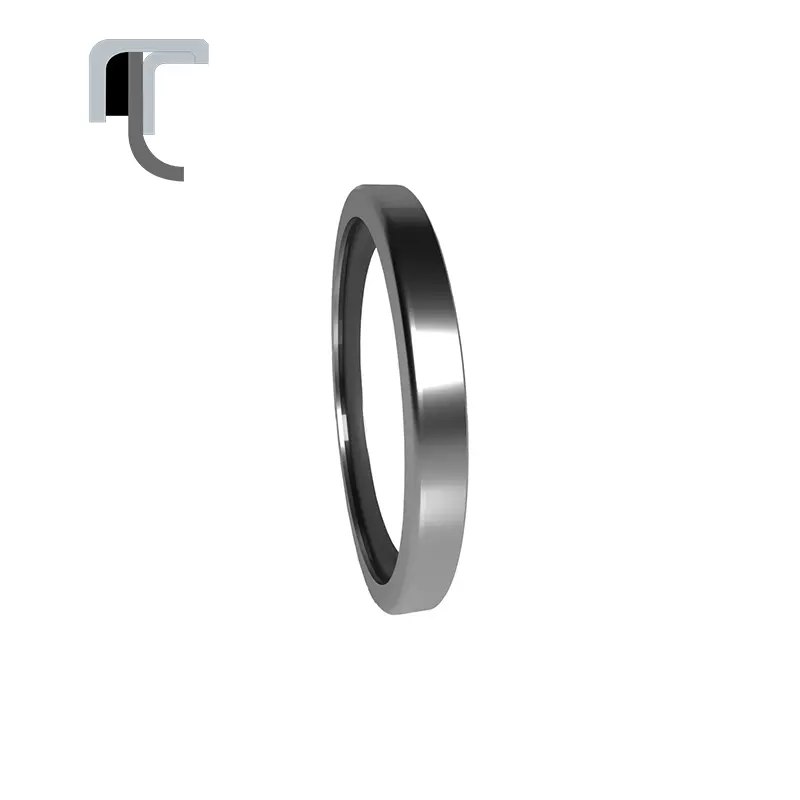

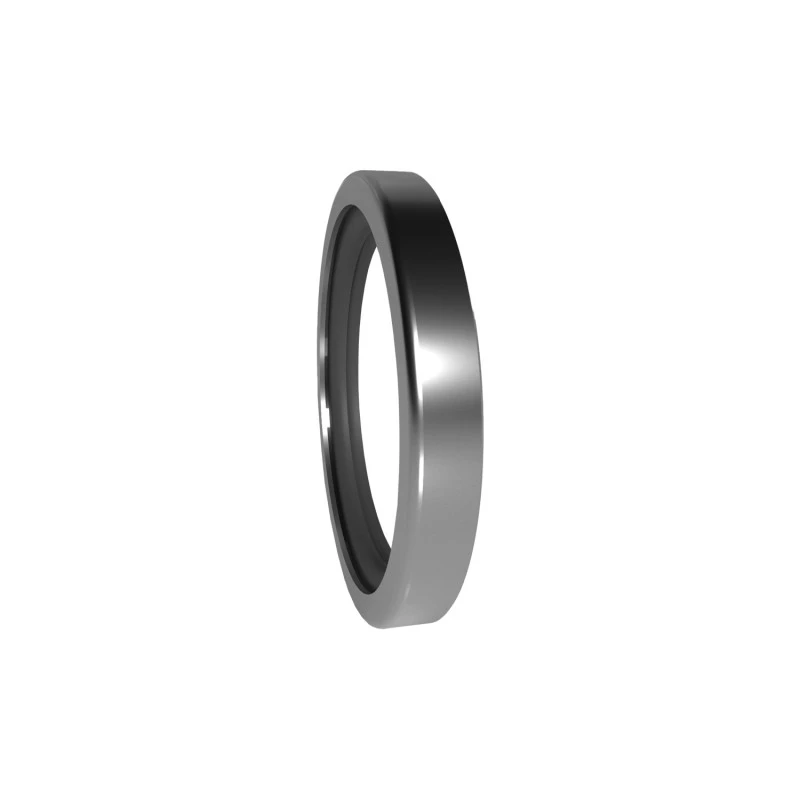

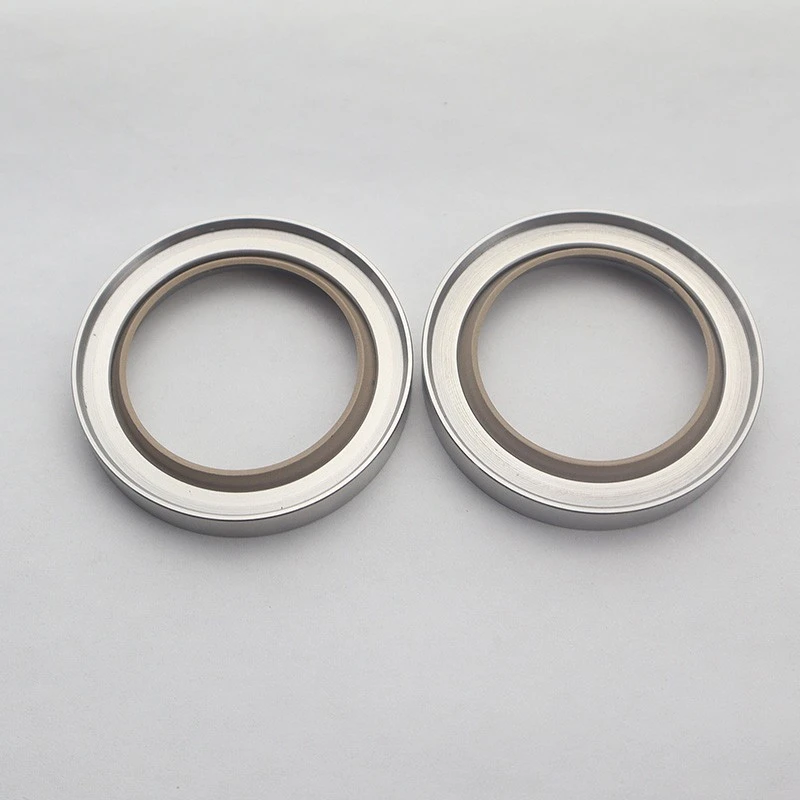

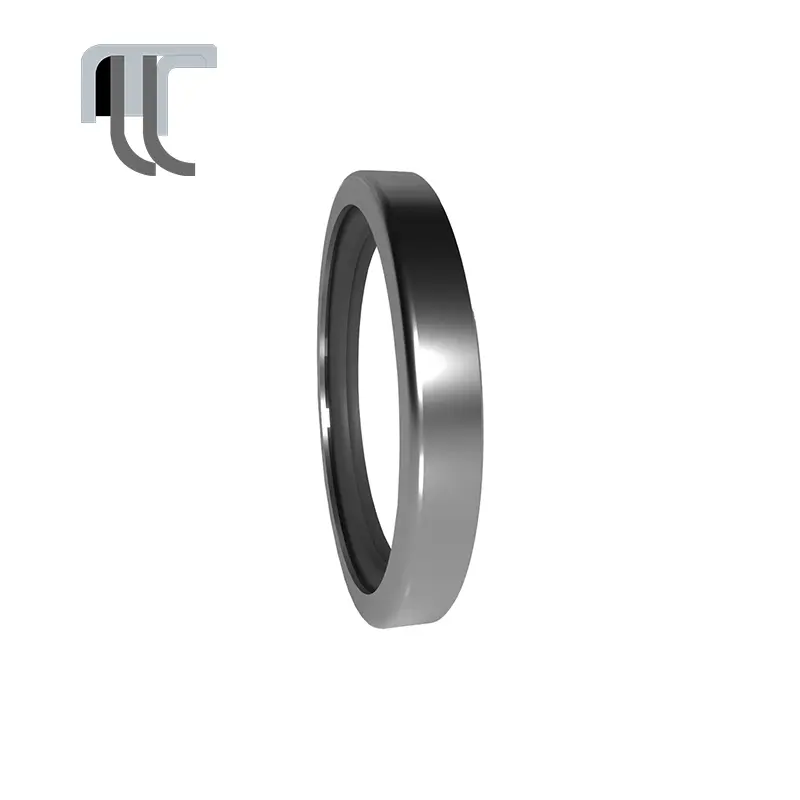

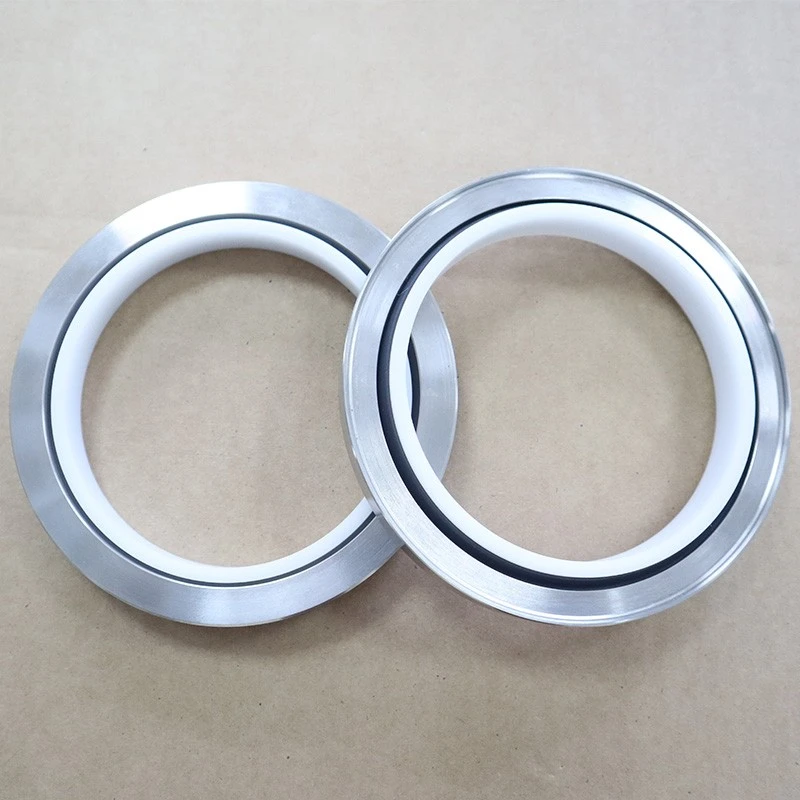

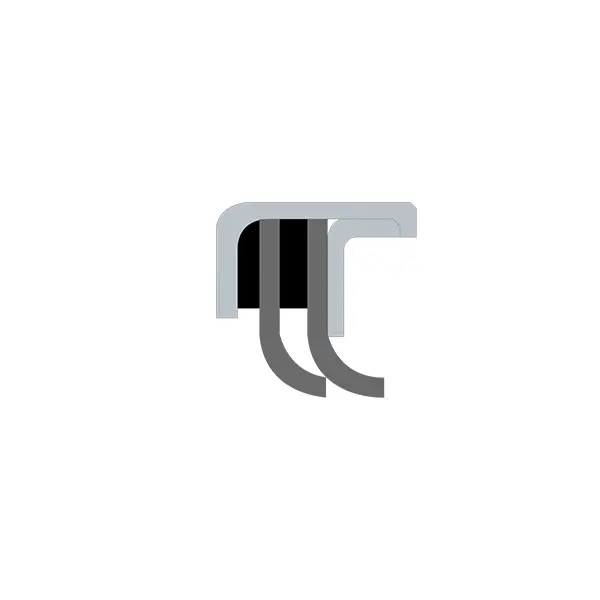

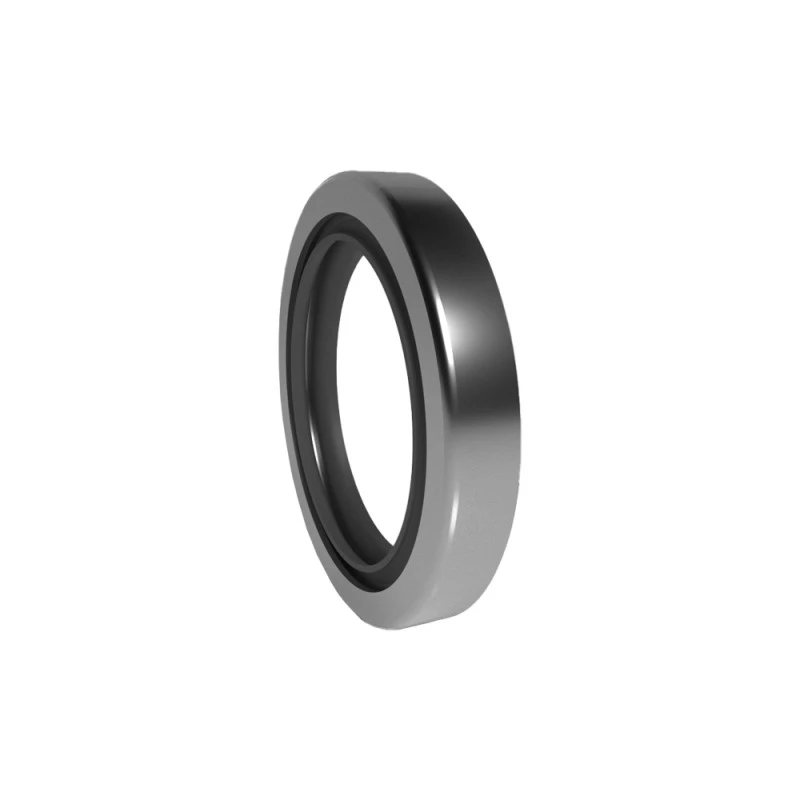

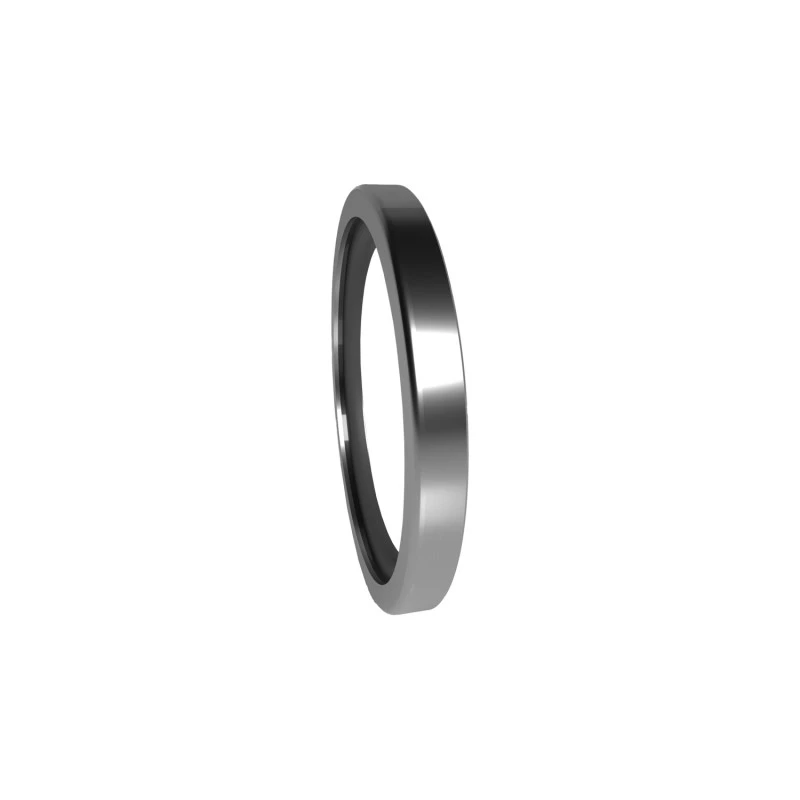

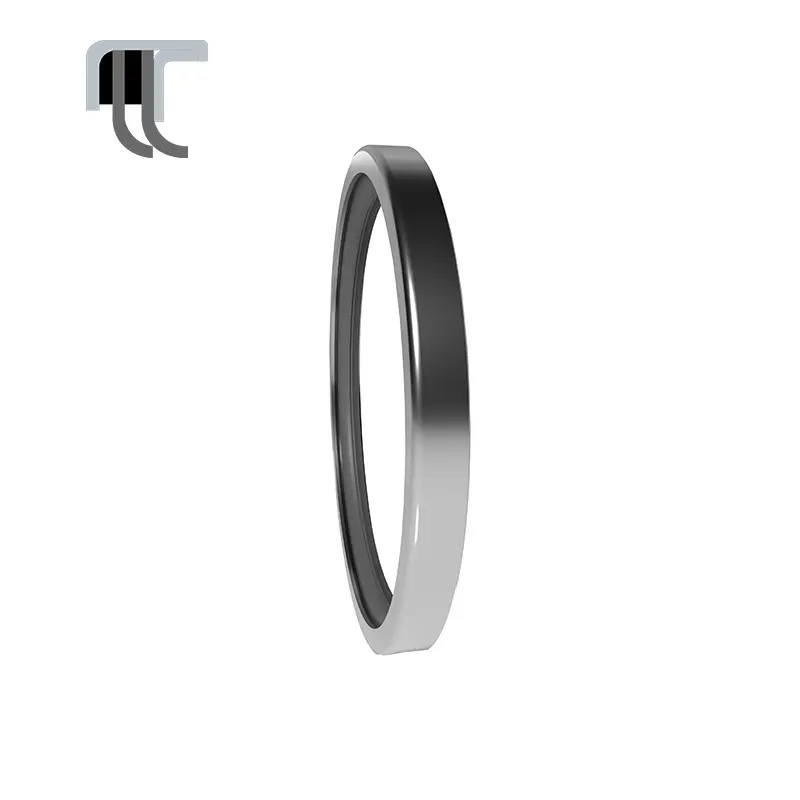

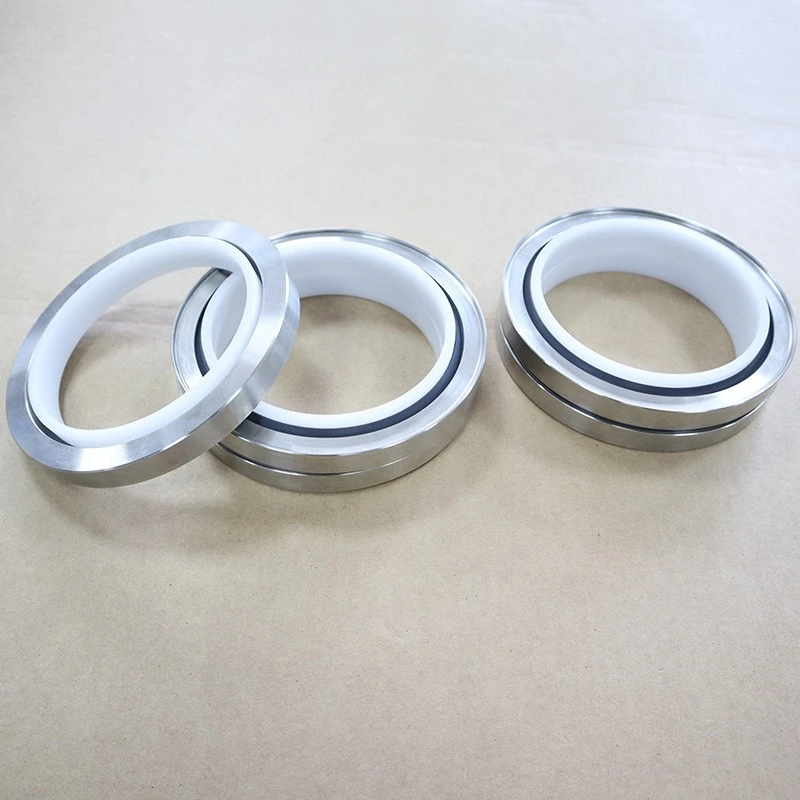

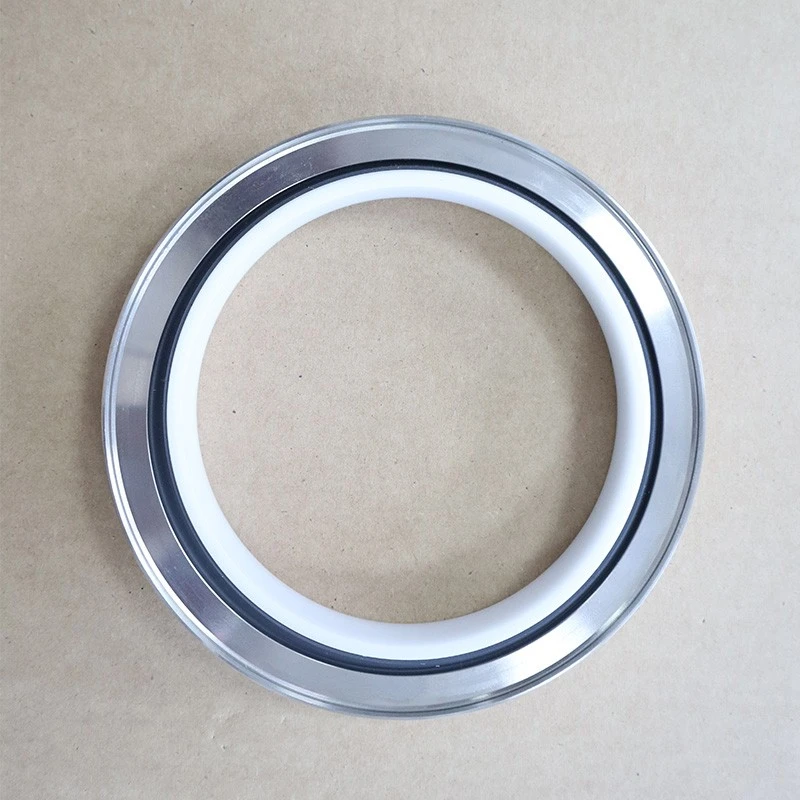

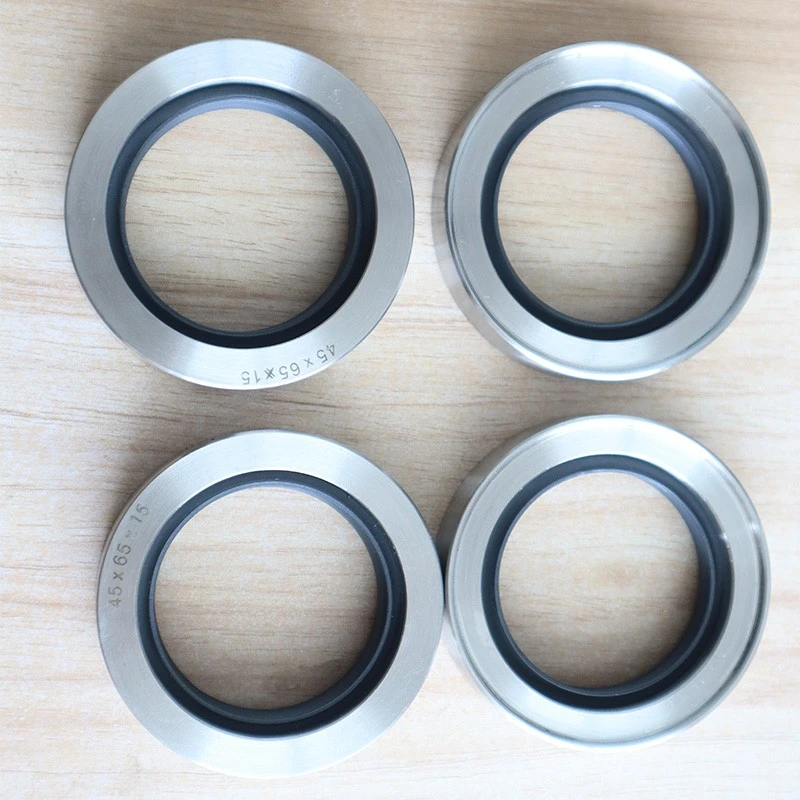

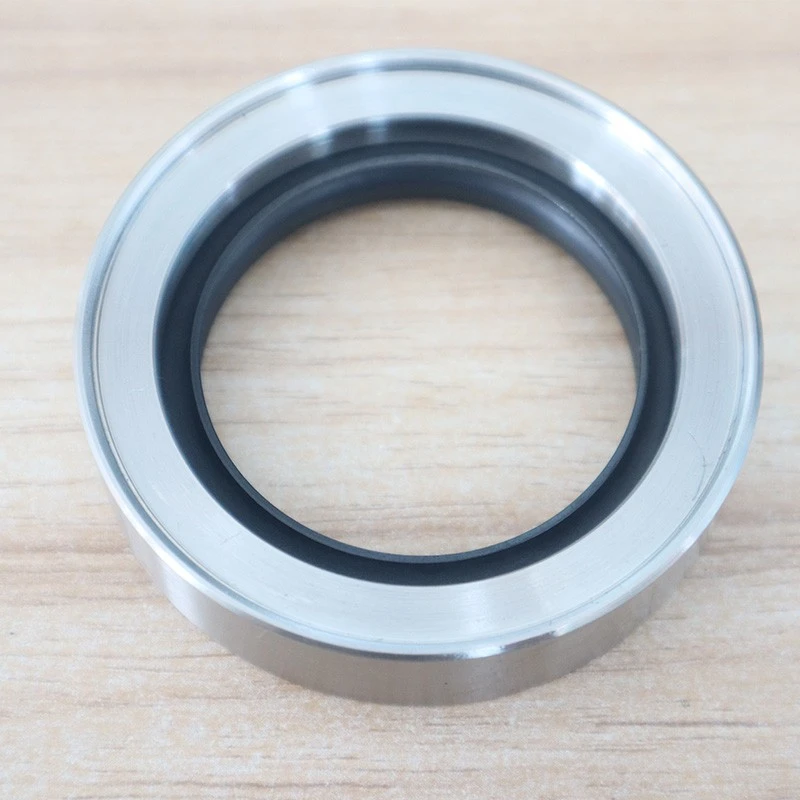

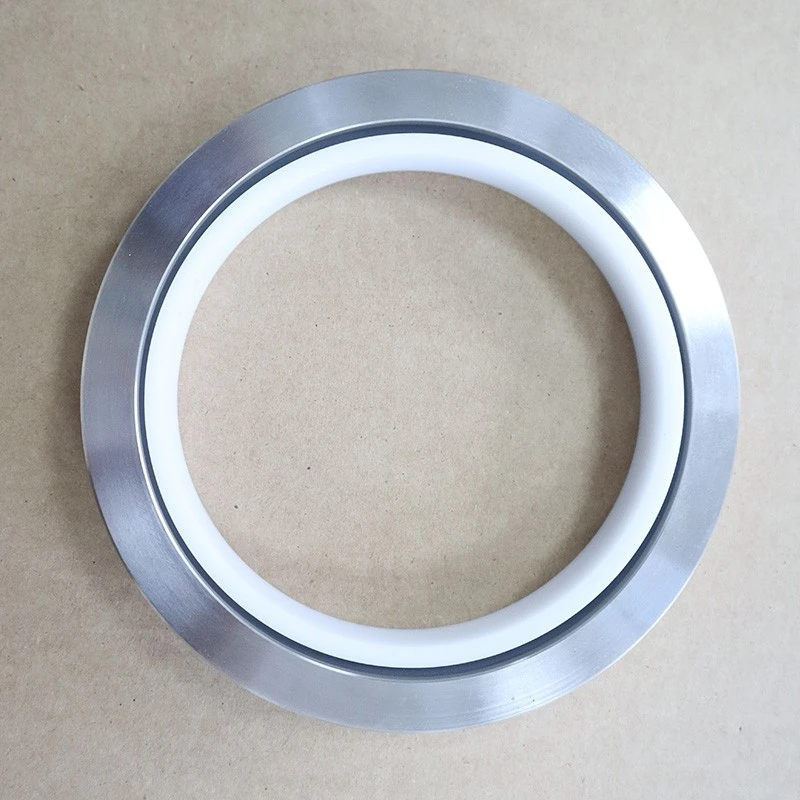

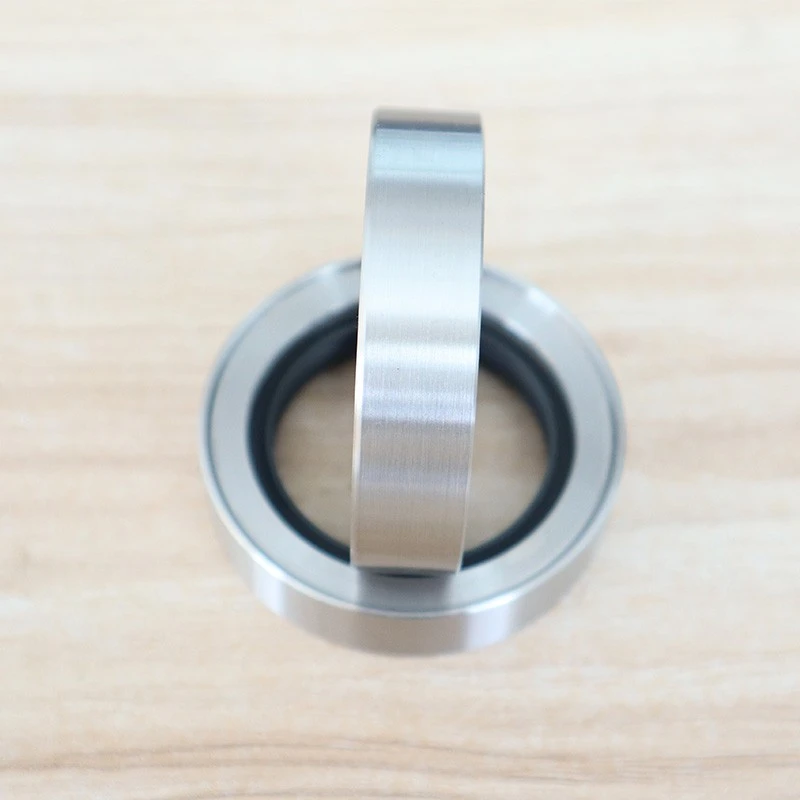

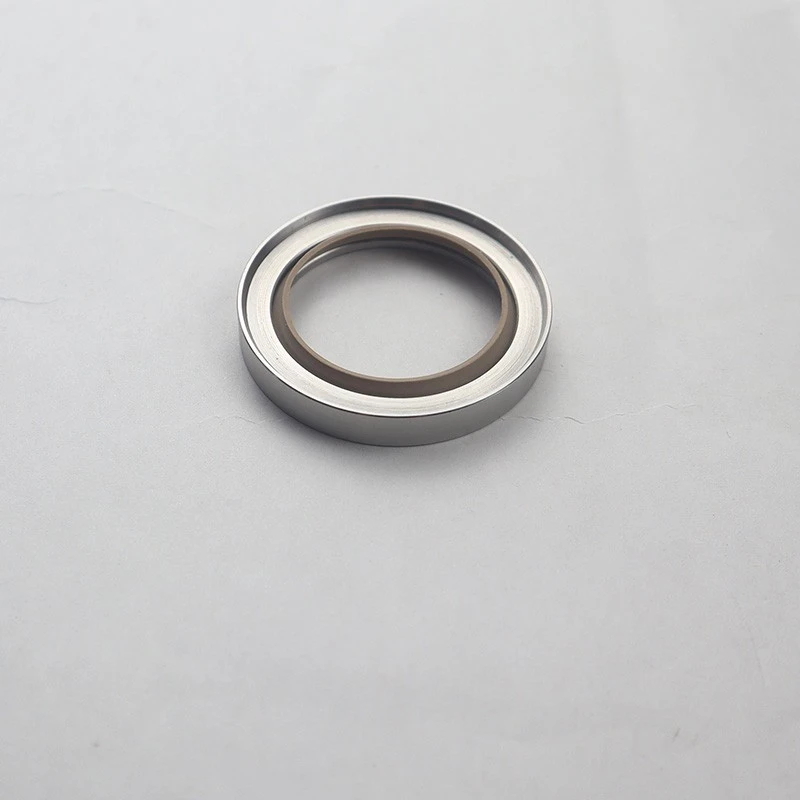

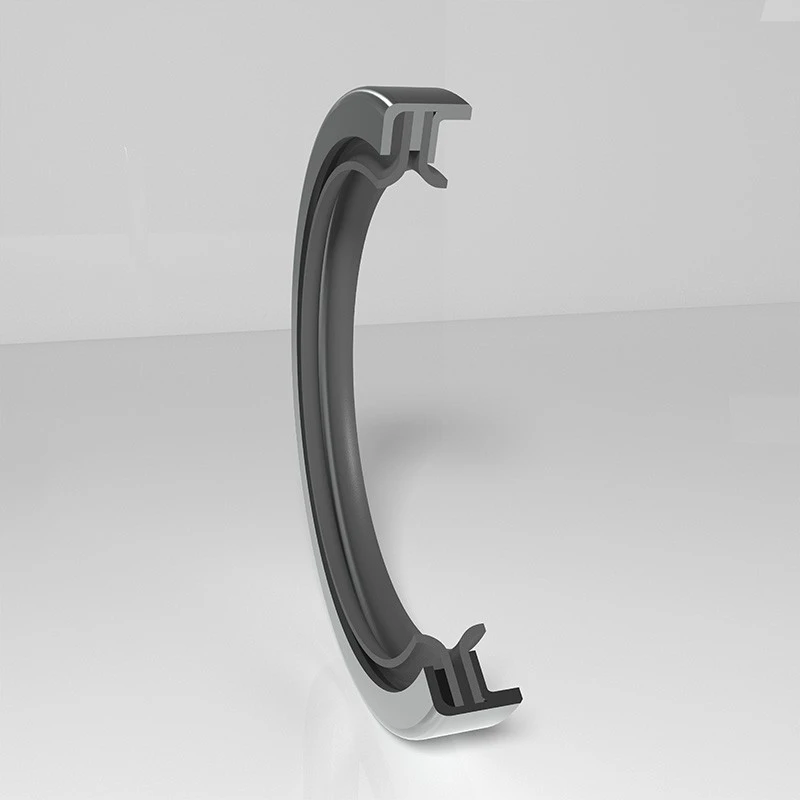

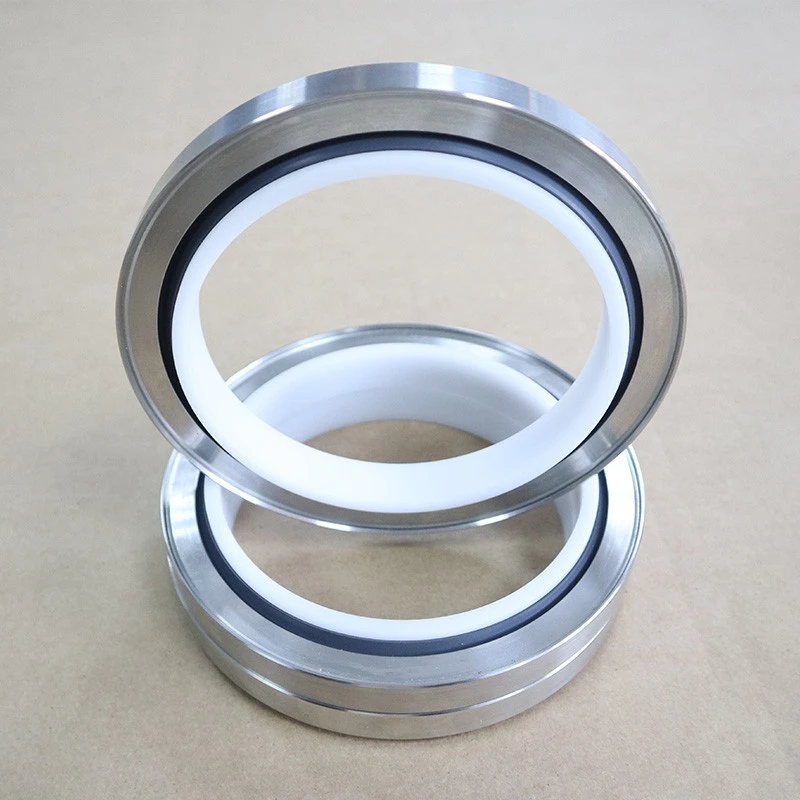

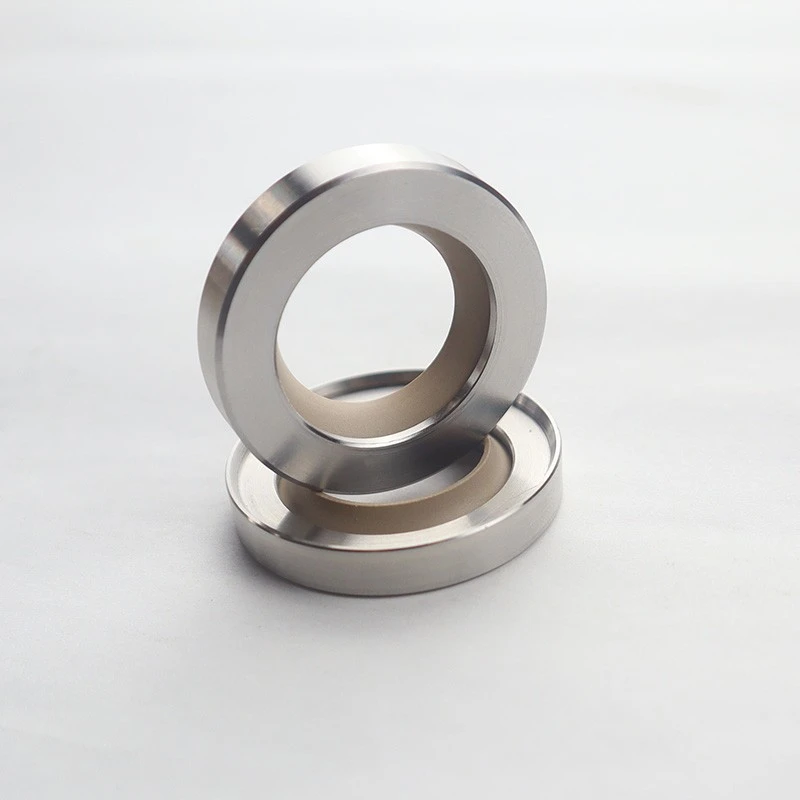

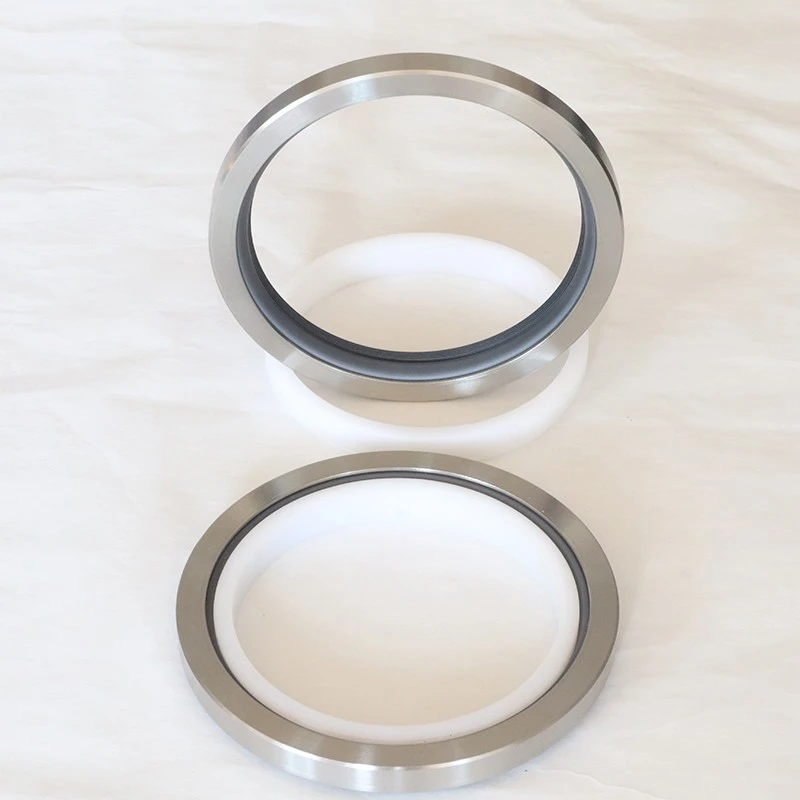

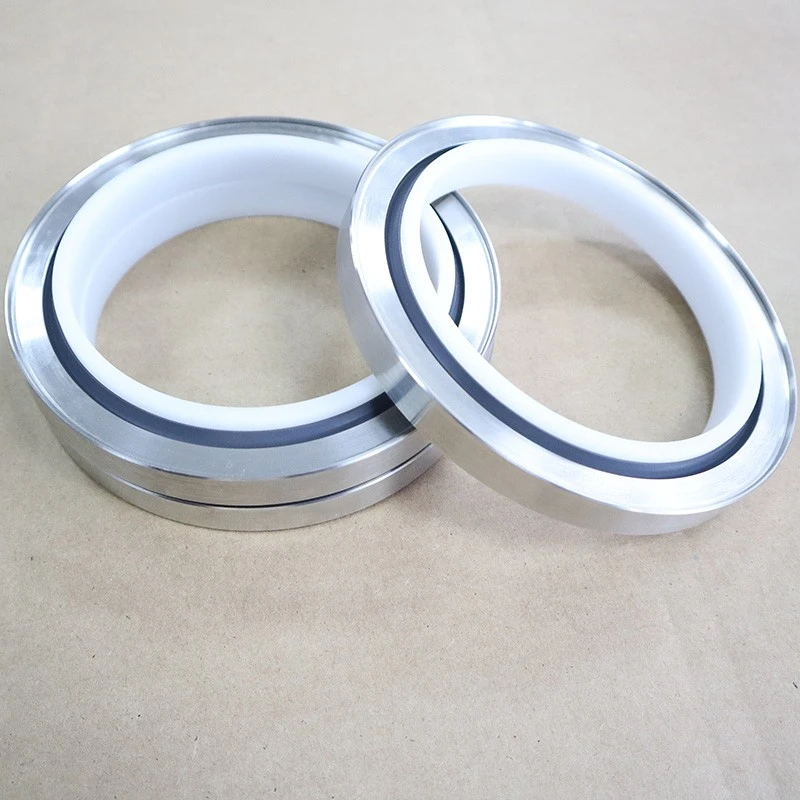

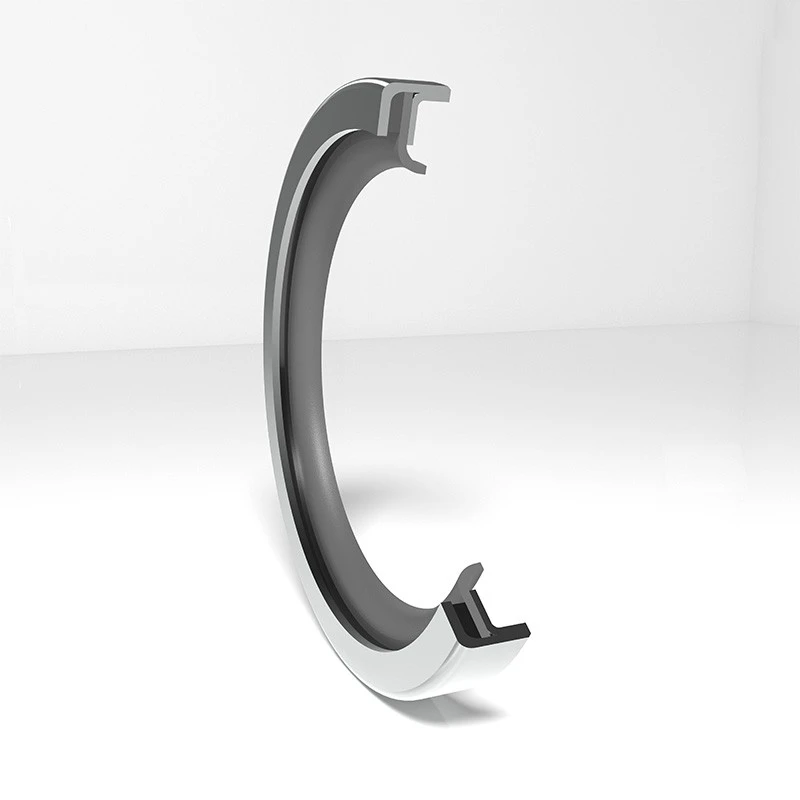

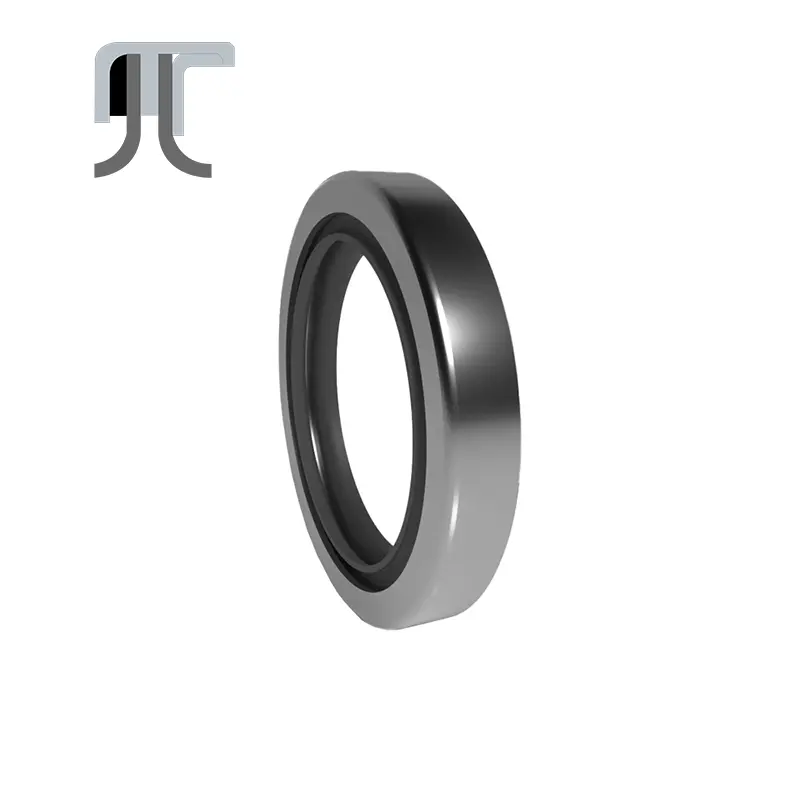

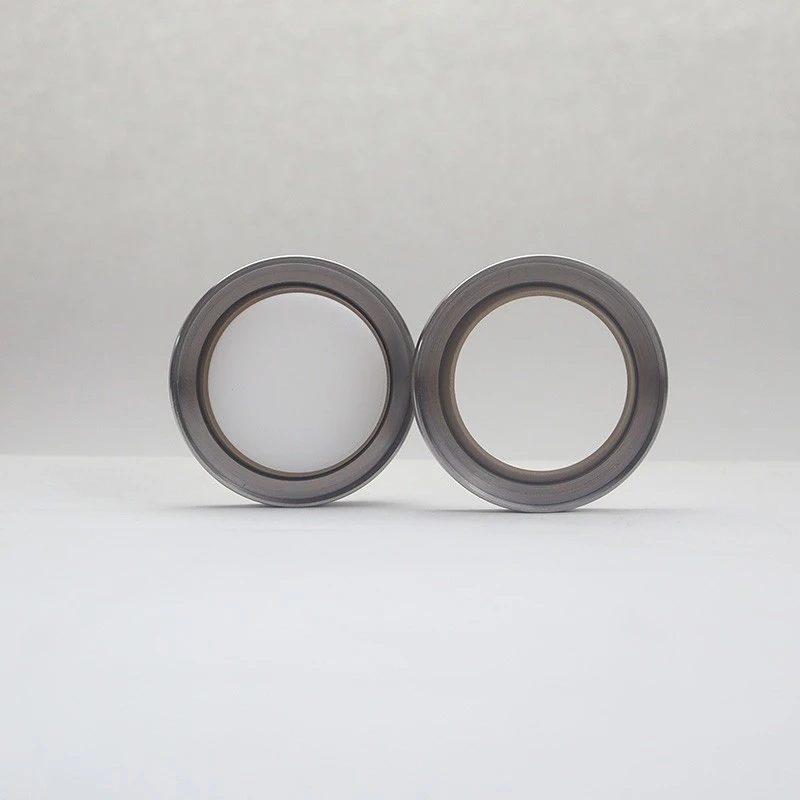

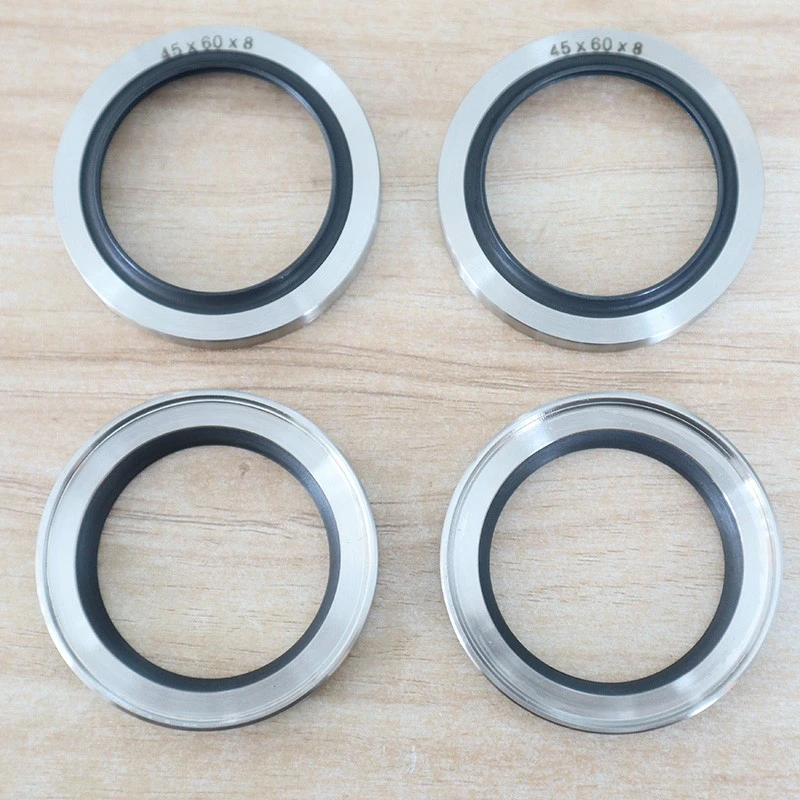

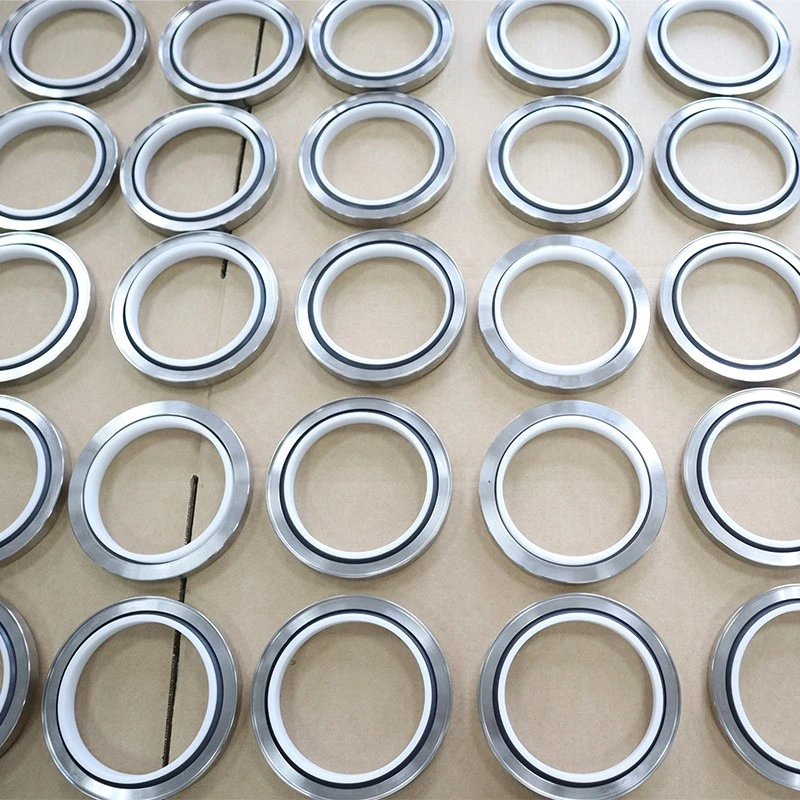

Η σφράγιση πετρελαίου PTFE RCS PTFE περιέχει μεταλλικό σκελετό και χείλος σφράγισης PTFE, το οποίο είναι κατάλληλο για σύνθετες συνθήκες εργασίας.

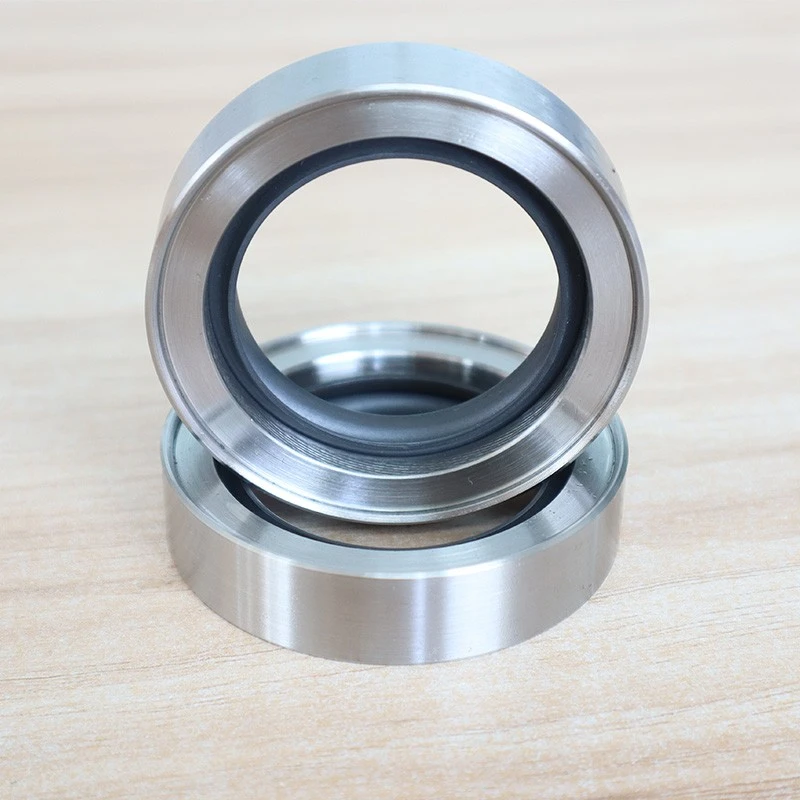

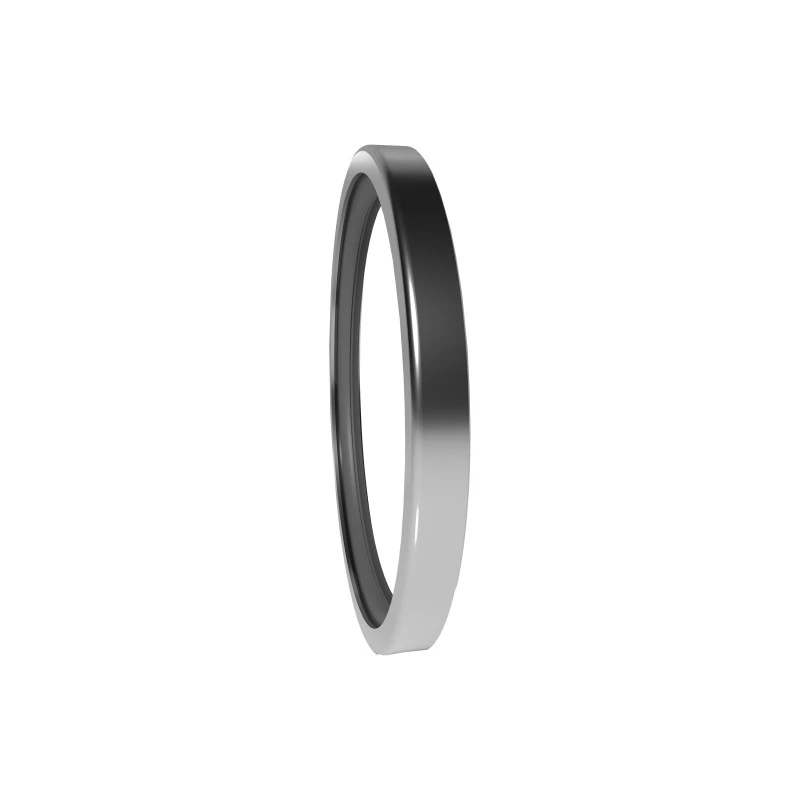

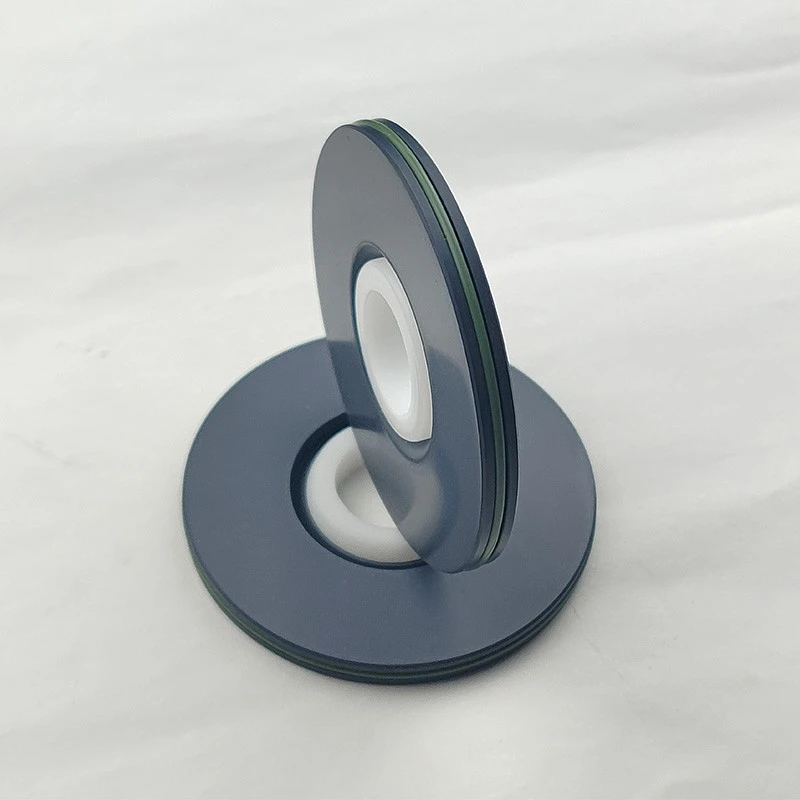

Η πλήρης σφραγίδα λαδιού PTFE της σειράς RC2057 έχει σχεδιαστεί για ειδικές περιπτώσεις που δεν μπορούν να συναντηθούν οι παραδοσιακές σφραγίδες πετρελαίου.

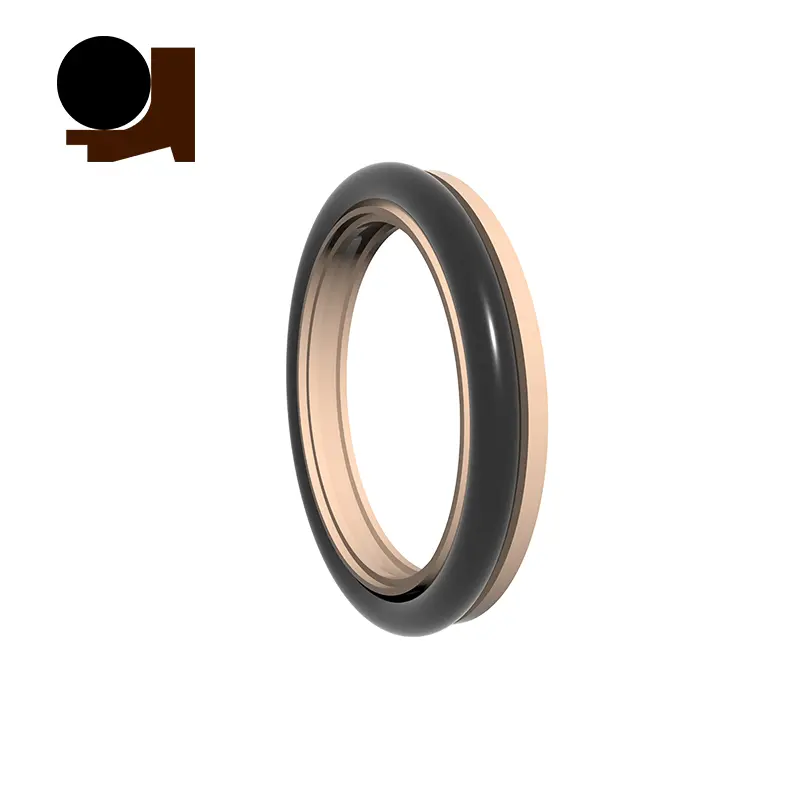

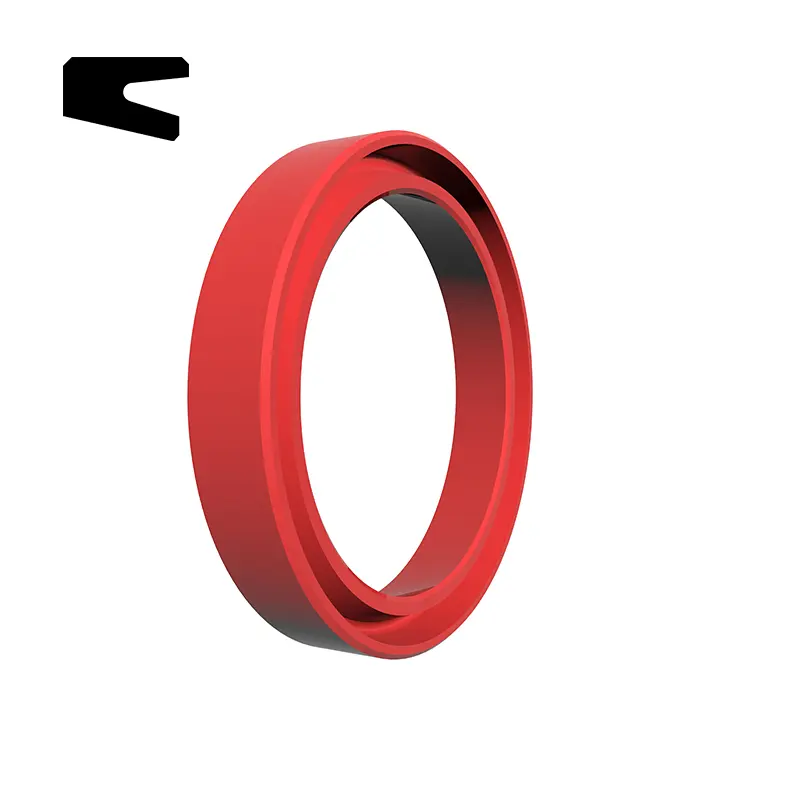

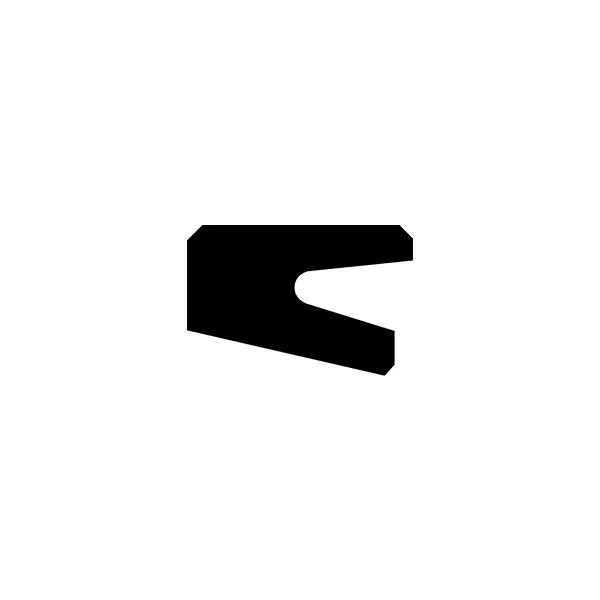

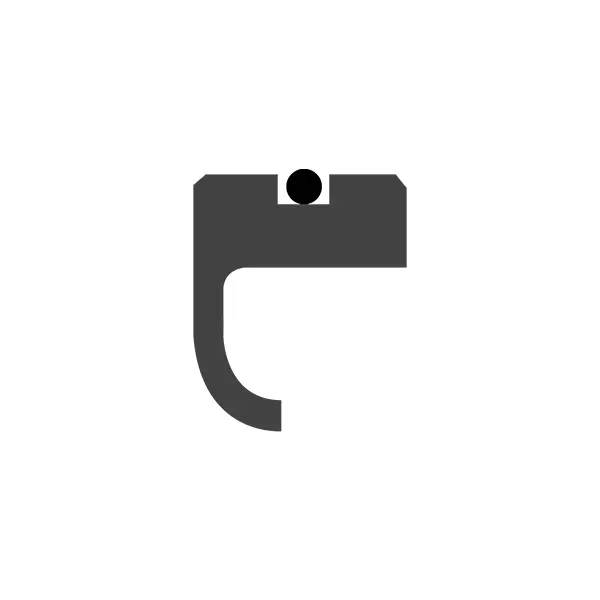

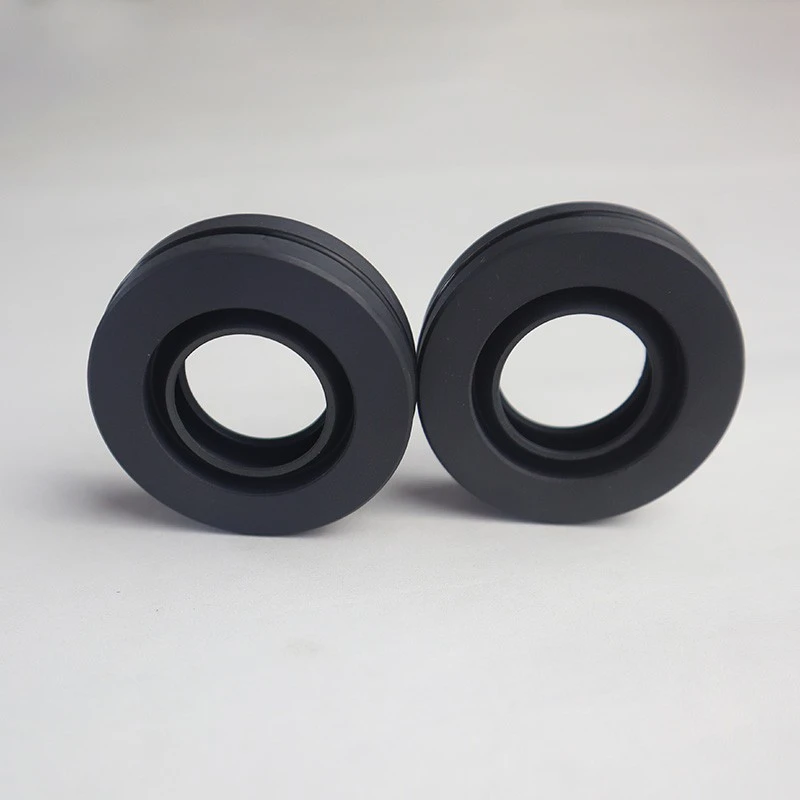

Η σειρά RC2065 παρέχει μια σφραγίδα πίεσης μονής κατεύθυνσης για περιστρεφόμενους άξονες, με απλή δομή και εύκολη εγκατάσταση. Τα υλικά μπορεί να είναι καουτσούκ νιτρρίλιο (NBR) ή φθοροτεκούπας (FKM).
Οι διάφορες σφραγίδες του Ruichen Seal έχουν τα χαρακτηριστικά της υψηλής ζωής, της χαμηλής τριβής, της εξαιρετικής σφράγισης και της συμπαγής δομής. Χρησιμοποιούνται ευρέως σε υδραυλικά συστήματα, πνευματικό εξοπλισμό, εξοπλισμό πίεσης νερού, μηχανήματα περιστροφής υψηλής πίεσης και βιομηχανικό εξοπλισμό κ.λπ., παρέχοντας σας αξιόπιστα διαλύματα σφράγισης υψηλής απόδοσης.
Χαρακτηριστικά και εφαρμογές προϊόντος:
Χαρακτηριστικά προϊόντος:
Μεγάλη ζωή: Υλικά υψηλής ποιότητας και δομικός σχεδιασμός επεκτείνει τη διάρκεια ζωής.
Χαμηλή τριβή: Τα υλικά PTFE και PU μειώνουν την αντίσταση σε λειτουργία και βελτιώνουν την αποτελεσματικότητα.
Καλή σφράγιση: Ειδικό σχεδιασμό δεξαμενών αποθήκευσης χείλους και πετρελαίου εξασφαλίστε εξαιρετική απόδοση σφράγισης.
Συμπαγής δομή: Σχεδιασμός μικρού χώρου, κατάλληλο για διάφορα περιβάλλοντα εγκατάστασης.
Ευρέως εφαρμόσιμο: κατάλληλο για υδραυλικές, πνευματικές, πίεση νερού και υψηλή πίεση, υψηλή ταχύτητα, χαμηλή ταχύτητα και άλλες συνθήκες εργασίας.
Περιοχές εφαρμογής:
Υδραυλικό σύστημα, πνευματικός εξοπλισμός, εξοπλισμός πίεσης νερού.
Εξοπλισμός περιστροφής υψηλής πίεσης, χαμηλής ταχύτητας εξοπλισμού βαρέως φορτίου.
Βιομηχανικός εξοπλισμός, μηχανικά μηχανικά, αυτοκίνητα και αεροδιαστημική και άλλα πεδία.
Επιλογή υλικού:
1. Το αντιστοίχιση υλικού δακτυλίου O μπορεί να επιλεγεί: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), κλπ.
2. Υλικό δακτυλίου στεγανοποίησης: Τυπικό υλικό PTFE4, Άλλα προαιρετικά υλικά PTFE1, PTFE2, PTFE3, PTFE5.
Υλικό RCX18: HPU.

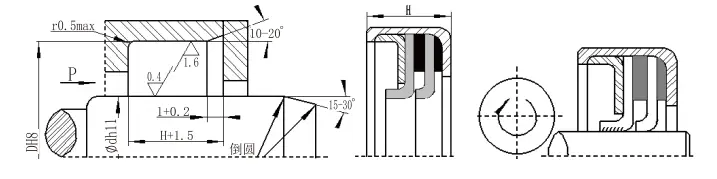

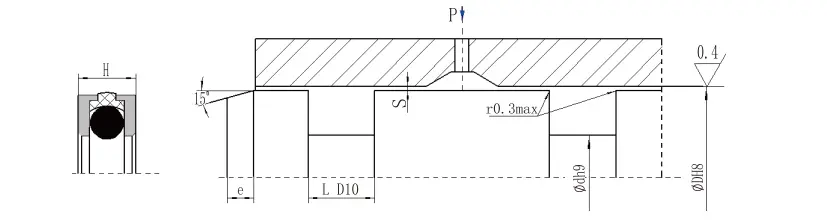

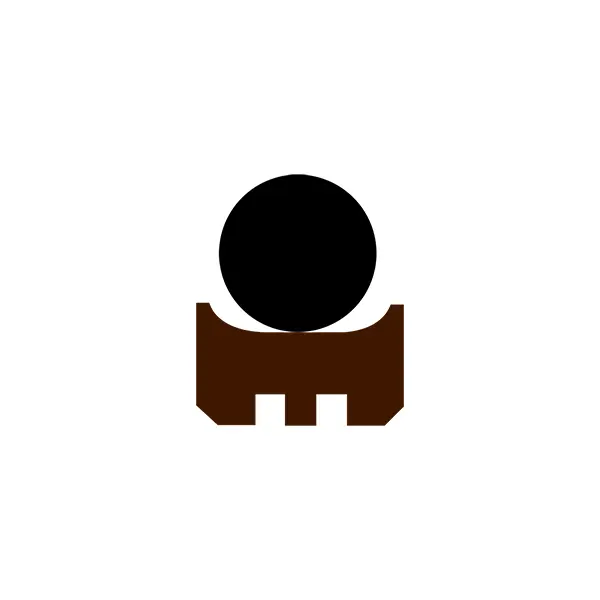

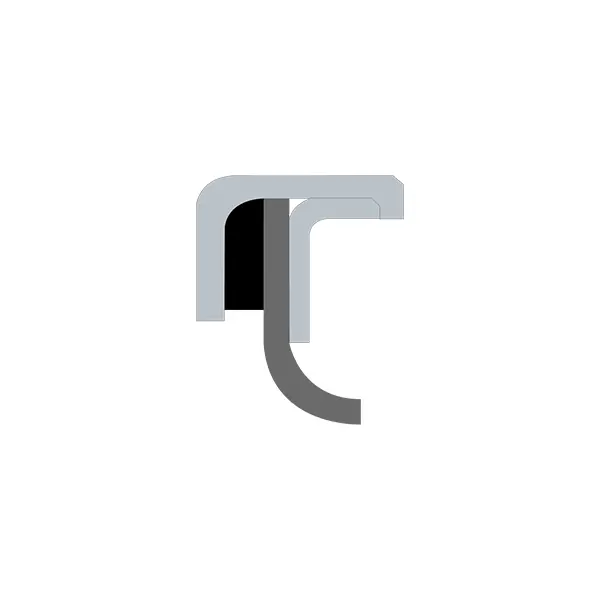

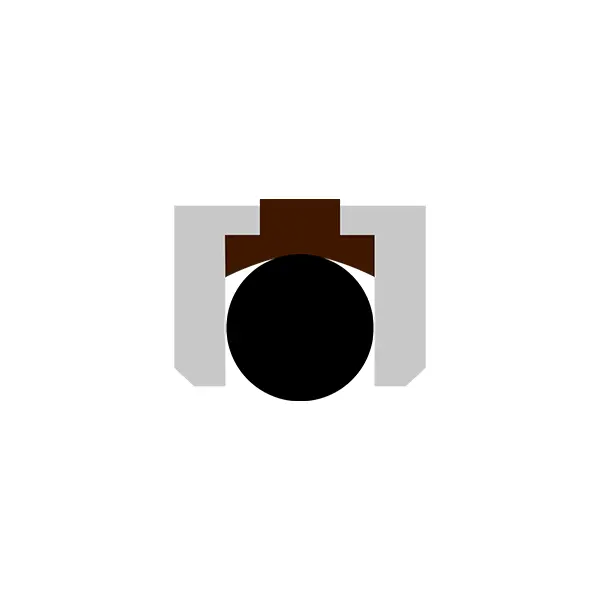

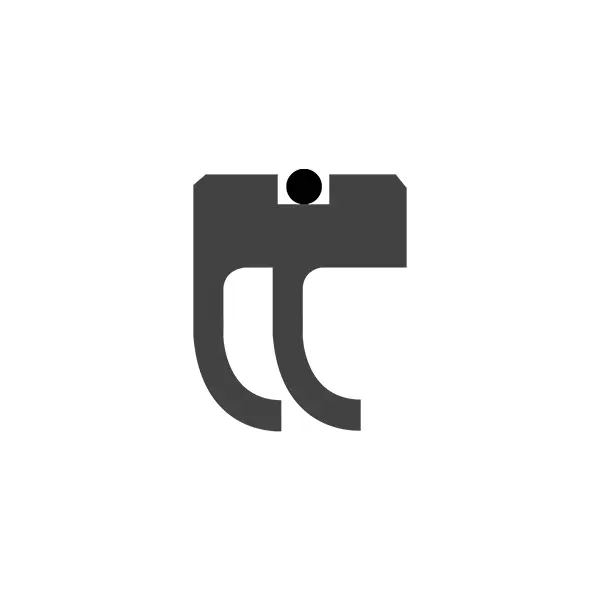

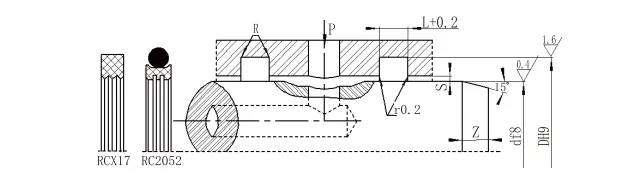

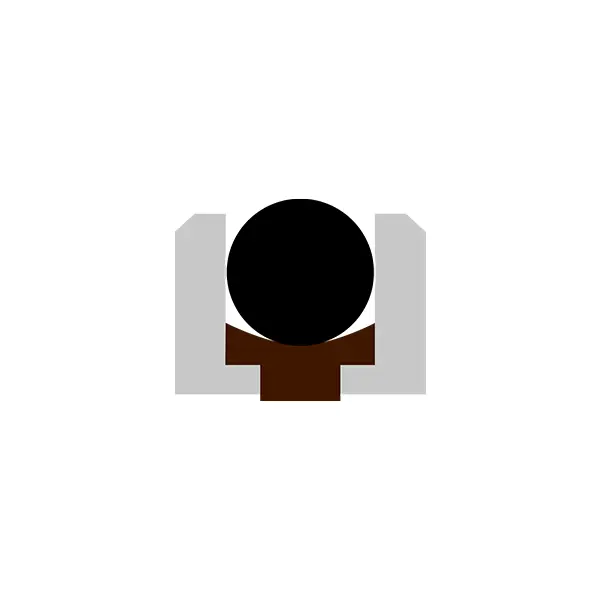

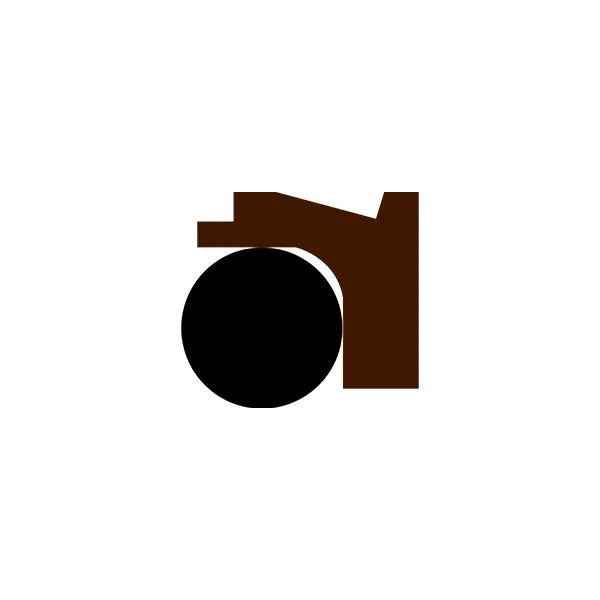

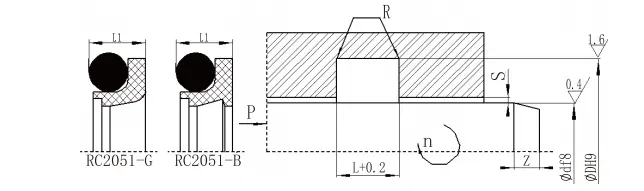

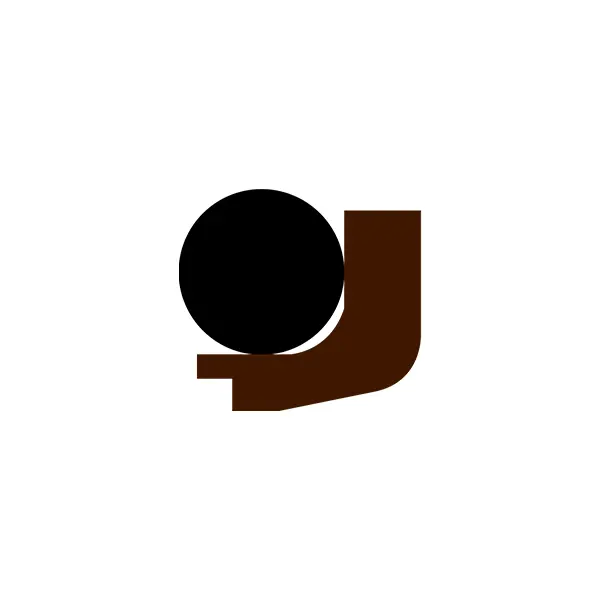

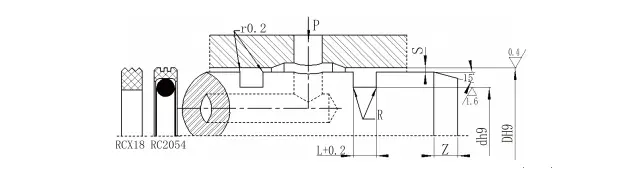

Δομικό διάγραμμα
Μοντέλο παραγγελίας RC2052-80X91X4.2-PTFE3-RO1 Μοντέλο-DXDXL-Material Code Μοντέλο RCX17-80X91X4.2-HPU Μοντέλο DXDXL-Material Κωδικός
Μοντέλο παραγγελίας RC2054-80X69X4.2-PTFE3-RO1 Μοντέλο-D*D*L-υλικό Μοντέλο παραγγελίας RCX18-80X69X4.2-HPU Μοντέλο-D*D*L-Laterial Code

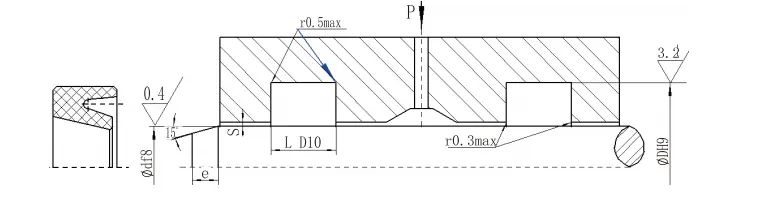

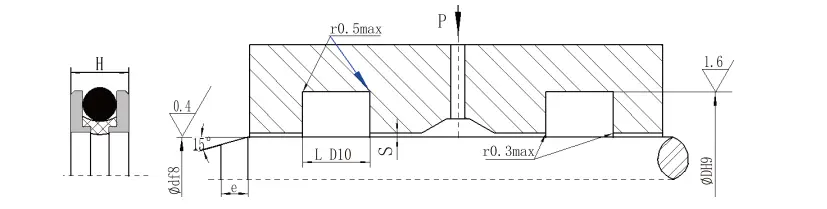

Διαστάσεις εγκατάστασης RDI
| DF8 | DH9 | L D10 | H | Χάσματα | |
| 0-10MPA | 10-36MPa | ||||
| 50-79 | d+10 | 5 | 4.5 | 0,4-0,3 | 0,3-0,25 |
| 80-109 | D+13,8 | 7.5 | 7 | 0.45-0.35 | 0,35-0,3 |
| 110-299 | D+20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 300-600 | D+24 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
| > 600 | Συμβουλευτείτε την εταιρεία μας | ||||
Μήκος λοξοτομής
| Εύρος διαμέτρου ράβδου | Μήκος λοξοτομίας e ≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA Διαστάσεις εγκατάστασης
| DH8 | DH9 | L D10 | H | Χάσματα | |
| 0-10MPA | 10-36MPa | ||||
| 50-124 | D-16 | 8 | 7.5 | 0.45-0.35 | 0,35-0,3 |
| 125-199 | D-20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 200-600 | D-26 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
Μήκος λοξοτομής
| Εύρος διαμέτρου ράβδου | Μήκος λοξοτομίας e ≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

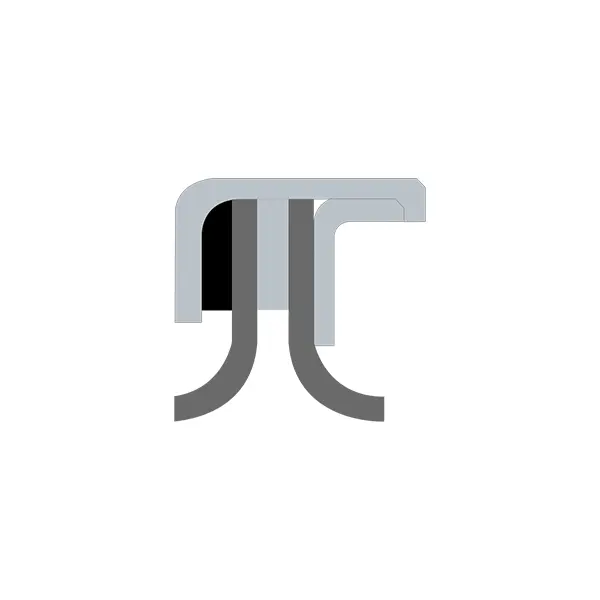

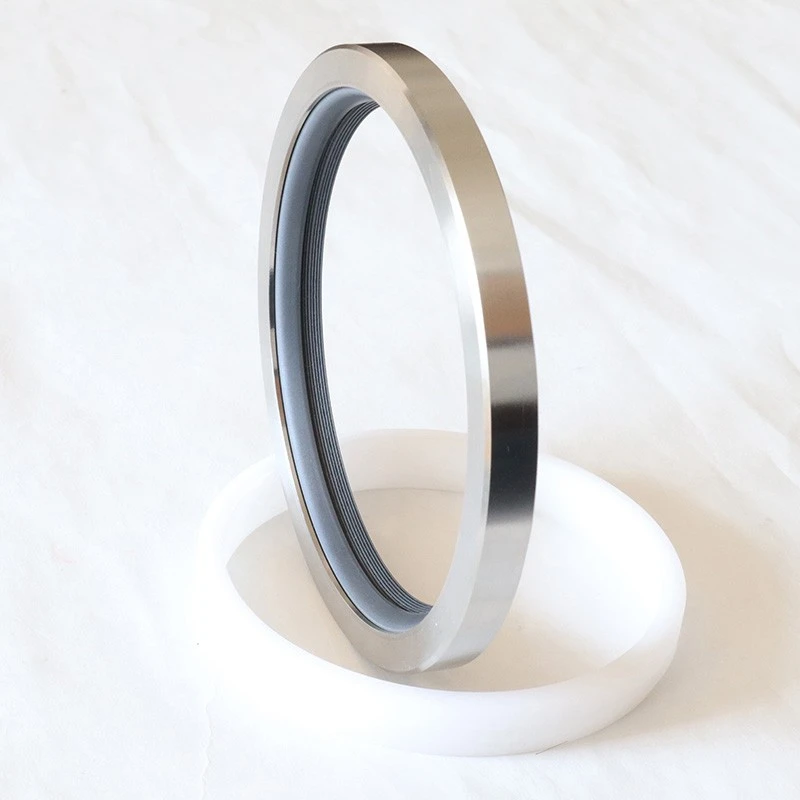

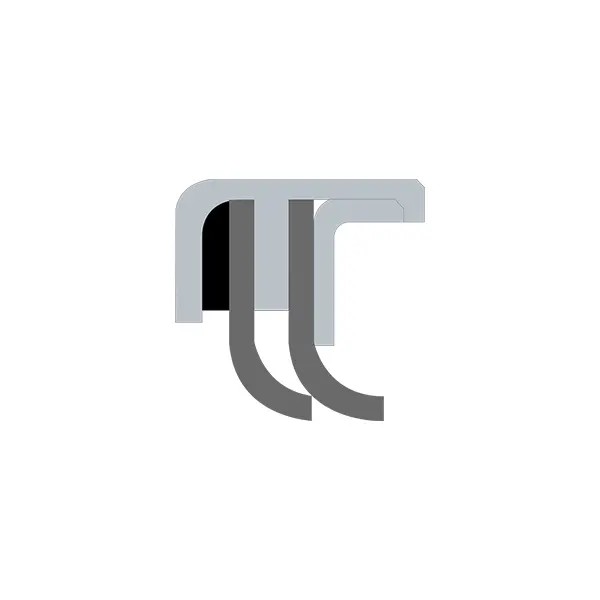

RCS τύπος PT Fe Fe Power Oil Seal (σφραγίδα λαδιού PTFE)
RC2057 Πληκτρολογήστε πλήρη σφραγίδα λαδιού FE FE
RCS Τύπος PTFE Power Oil Seal αποτελείται από μεταλλικό πλαίσιο, χείλος σφράγισης PTFE και εσωτερική στατική σφραγίδα. Διαχωρίζεται σε έναν τύπο, τον τύπο Β, τον τύπο C, τον τύπο D, κλπ. RC2057 Πλήρης σφραγίδα λαδιού PTFE χωρίζεται σε έναν τύπο και τον τύπο Β, ειδικά κατάλληλο για περιπτώσεις όπου οι παραδοσιακές σφραγίδες πετρελαίου δεν μπορούν να ικανοποιήσουν τις απαιτήσεις. Χαρακτηριστικά:
1. Χημική αντοχή στη διάβρωση
2. Ευρεία περιοχή θερμοκρασίας
3. Κατάλληλο για χαμηλή λίπανση και λίπανση χωρίς λάδι
4. Χαμηλή τριβή για την επίτευξη ελάχιστης κατανάλωσης ενέργειας
5. Κατάλληλο για ταχύτητα υψηλής γραμμής
6. Χωρίς κολλητική, χαμηλή αντίσταση στην εκκίνηση μετά από μακροπρόθεσμο τερματισμό
7. Κατάλληλο για περιστρεφόμενους άξονες που δεν έχουν σκληρυνθεί (λογική επιλογή του χείλους PTFE)
8. Κατάλληλο για περιπτώσεις με υψηλότερη πίεση
Ⅰ. Τυπικές εφαρμογές:
Οι περιστροφικοί συμπιεστές, οι συμπιεστές βιδών, τα κιβώτια ταχυτήτων/κιβωτίων ταχυτήτων, οι φυσητήρες, οι κινητήρες, οι αντλίες εργαλειομηχανών, οι υδραυλικοί κινητήρες, οι φυγοκεντρητές κ.λπ.
Ⅱ. Απαιτήσεις σκληρότητας για τις επιφάνειες ζευγαρώματος
Συνιστώμενη σκληρότητα: HRC ≥ 58. Η απαιτούμενη σκληρότητα σχετίζεται με πολλούς παράγοντες. Οι μαλακοί περιστρεφόμενοι άξονες ισχύουν επίσης σε καταστάσεις χαμηλής πίεσης και χαμηλής ταχύτητας. Οι πλάκες PTFE6 χείλη συνιστώνται για μαλακά μέταλλα.
Ⅲ. Απαιτήσεις ποιότητας για τις επιφάνειες ζευγαρώματος
Ra = 0,2-0,63 a rz = 1-3um rmax = 1-4umum
| Σχήμα διατομής | Μοντέλο | Πίεση (MPa) | Θερμοκρασία (℃) | Ταχύτητα (m/s) | Μέσον |
|
Rcs-a | 0.5 | -35 ~+200 | 40 | Πετρέλαιο, φυσικό αέριο, νερό, κ.λπ. |
|
RCS-B | 2 | -35 ~+200 | 20 | Πετρέλαιο, φυσικό αέριο, νερό, κ.λπ. |
|
RCS-C | 1 | -35 ~+200 | 20 | Πετρέλαιο, φυσικό αέριο, νερό, κ.λπ. |
|
Rcs-d | 2 | -35 ~+200 | 20 | Πετρέλαιο, φυσικό αέριο, νερό, κ.λπ. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Σχεδόν όλα τα μέσα ενημέρωσης |
|
RC2057-B | 2 | -35 ~+200 | 20 | Σχεδόν όλα τα μέσα ενημέρωσης |
Ⅳ. Σχέδιο σπειροειδούς ροής υγρού ισχύος:
Ο τύπος RCS-D υιοθετεί μια πλάκα χείλους με δομή προτύπων σπειροειδούς ροής για να βελτιώσει την ικανότητα σφράγισης. Ο περιστρεφόμενος άξονας επιτρέπεται να περιστρέφεται μόνο προς μία κατεύθυνση.
RC20658 Διαστάσεις εγκατάστασης
| Μοντέλο | DF8 | DH9 | L D10 | Σμάσς |
| RC2065A | 400-3000 | D+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17.5 | ||
| > 3000 | Συμβουλευτείτε την εταιρεία μας | |||
Μήκος λοξοτομής
| Εύρος διαμέτρου ράβδου | Μήκος λοξοτομίας e ≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |
Προδιαγραφές και διαστάσεις:
| D F8 Πρότυπο RC2051 | D F8 Ελαφρύ φορτίο RC2051-Q | D F8 Φορτίο βαρέως φορτίου RC2051-Z | Δ Η9 | L+0.2 | L1 | Rμέγιστος | Sμέγιστος | Zεορτασμός | d0 | ||
| <10MPa | <20MPa | <40MPa | |||||||||
| - | 5 ~ 15.9 | - | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | D+11,7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | D+15,5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | D+19,4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | d +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Σημείωση: 1 για διάμετρο άξονα ≤30mm, συνιστάται να χρησιμοποιείτε ανοιχτό αυλάκι. Ο τύπος ελαφρού φορτίου είναι ευκολότερη εγκατάσταση σε κλειστή αυλάκωση.
2. Συνιστάται η σκληρότητα της επιφάνειας του περιστρεφόμενου άξονα να είναι HRC> 58.

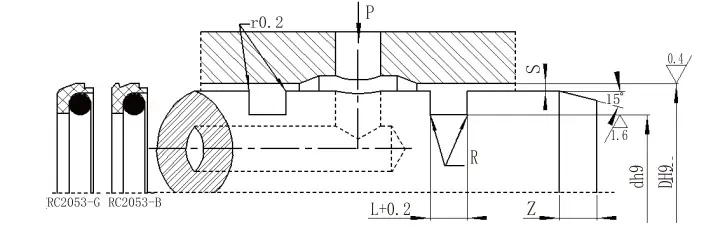

RC2053
| Διάφραγμα Δ Η9 | Διάμετρος αυλάκι Δ Η9 | Πλάτος αυλής L+0,2 | Ύψος σφραγίδας L1 | Στρογγυλεμένες γωνίες Rμέγιστος | Ακτινική κάθαρση s | Λοξότμηση Zεορτασμός | Διάμετρο σύρματος δακτυλίου O d0 | ||
| <10MPa | <20MPa | <40MPa | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-19.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Σημείωση: 1 για διάμετρο άξονα ≤ 30 mm, συνιστάται ανοιχτή αυλάκωση.
RC2052
| Εύρος διαμέτρου άξονα D F8 | Διάμετρος αυλάκι Δ Η9 | Πλάτος αυλής μεγάλο+0.2 | Ακτινική κάθαρση sμέγιστος | Στρογγυλεμένες γωνίες Rμέγιστος | Λοξότμηση Zεορτασμός | |
| 0 ~ 10MPa | 10 ~ 20MPa | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15,5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Σημείωση: 1 για διάμετρο άξονα ≤ 30 mm, συνιστάται ανοιχτή αυλάκωση.
2. Για πιέσεις> 30 MPa, η περιοχή ρίζας σφραγίδας χρησιμοποιεί ανοχή H8/F8.
RC2054| Διάφραγμα Δ Η9 | Διάμετρος αυλάκι Δ Η9 | Πλάτος αυλής μεγάλο+0.2 | Ακτινική κάθαρση sμέγιστος | Στρογγυλεμένες γωνίες Rμέγιστος | Λοξότμηση Zεορτασμός | |
| 0 ~ 10MPa | 10 ~ 20MPa | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Προφίλ | Μοντέλο | Πίεση (MPa) | Θερμοκρασία (℃) | Ταχύτητα αναφοράς (m/s) |
Τιμή φωτοβολταϊκής αναφοράς Mpa.m/s | Μέσα ενημέρωσης |
|
RC2051-B | ≤70 (πρότυπο) | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | <2 | ≤5 | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
| ≤30 (υψηλή ταχύτητα) | -20 ~+200 (αντιστοιχία O-Ring Fkm) | <6 | ||||
|
RC051-G | ≤70 (πρότυπο) | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | <2 | ≤5 | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
| ≤30 (υψηλή ταχύτητα) | -20 ~+200 (αντιστοιχία O-Ring Fkm) | <6 | ||||
|
RC2053-B | ≤70 (πρότυπο) | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | <2 | ≤5 | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
| ≤30 (υψηλή ταχύτητα) | -20 ~+200 (αντιστοιχία O-Ring Fkm) | <6 | ||||
|
RC2053-G | ≤70 (πρότυπο) | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | <2 | ≤5 | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
| ≤30 (υψηλή ταχύτητα) | -20 ~+200 (αντιστοιχία O-Ring Fkm) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | ≤2 | ≤2.5 | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0,5 | - | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
|
RC2054 | ≤40 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | ≤2 | - | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0,5 | - | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
|
Rdi | <36 | -35 ~+100 | <0,5 | - | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
|
RDA | <36 | -35 ~+100 | <0,5 | - | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
|
Rcs-a | 0.5 | -35 ~+200 | 40 | ≤6 | Λάδι, νερό, αέριο, κ.λπ. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Λάδι, νερό, αέριο, κ.λπ. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Λάδι, νερό, αέριο, κ.λπ. |
|
Rcs-d | 2 | -35 ~+100 | 20 | ≤6 | Λάδι, νερό, αέριο, κ.λπ. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Σχεδόν όλα τα μέσα ενημέρωσης |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Σχεδόν όλα τα μέσα ενημέρωσης |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Υδραυλικό έλαιο, γαλάκτωμα, νερό, λίπος κ.λπ. |
