Μεταξύ των περιστροφικών ενεργοποιημένων σφραγίδων, υπάρχουν κυρίως δύο τύποι: RC2055 και RC2056. Η Ruichen Seals μελετά την ανάπτυξη και την κατασκευή προϊόντων σφραγίδας για πολλά χρόνια. Σύμφωνα με διαφορετικές καταστάσεις και διαφορετικές ανάγκες, έχει τελειοποιήσει πιο λεπτομερή σχέδια.

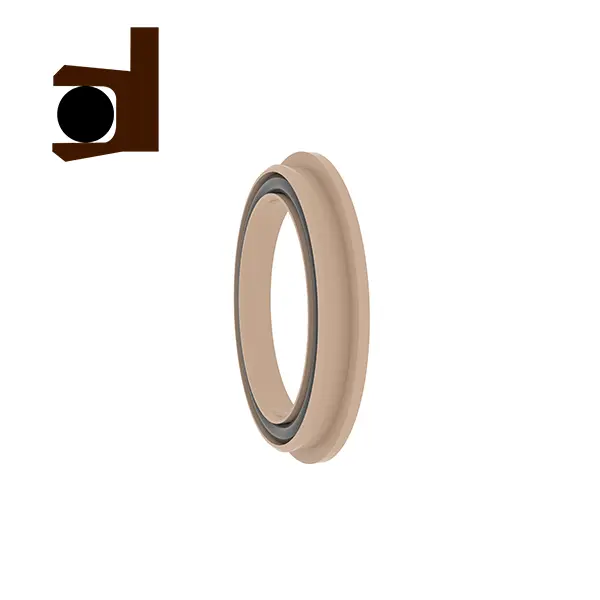

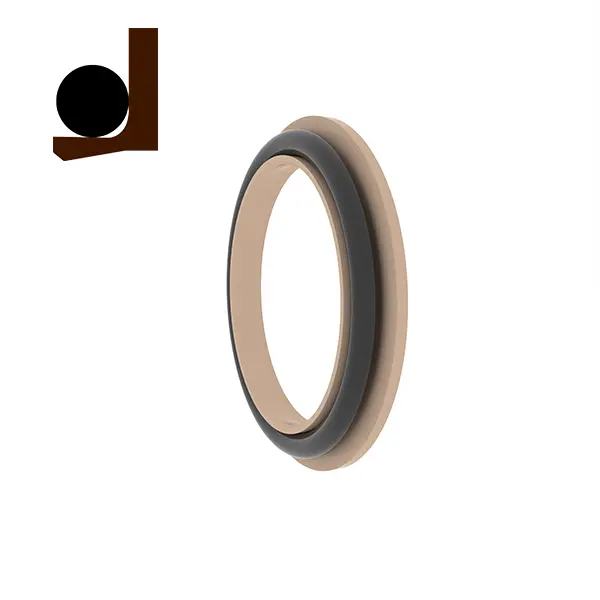

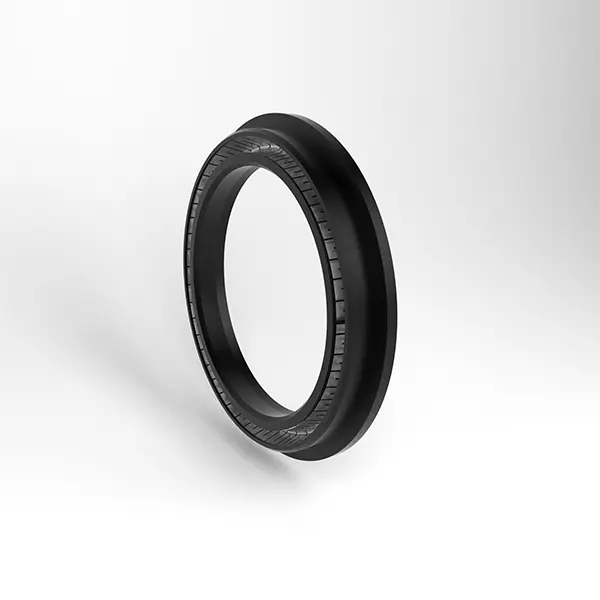

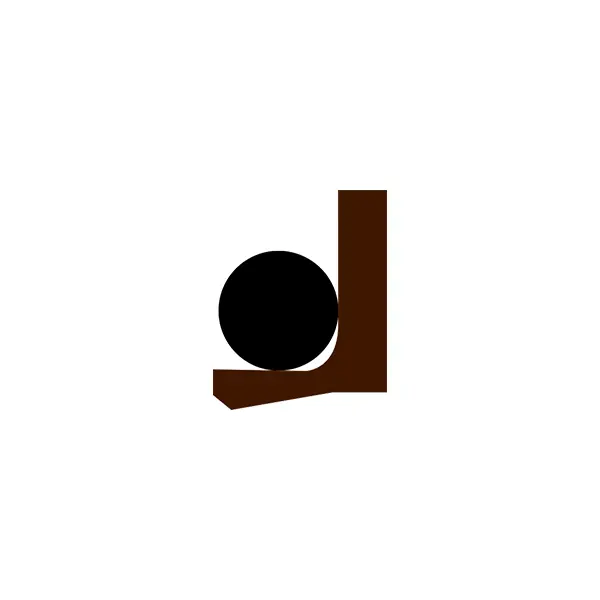

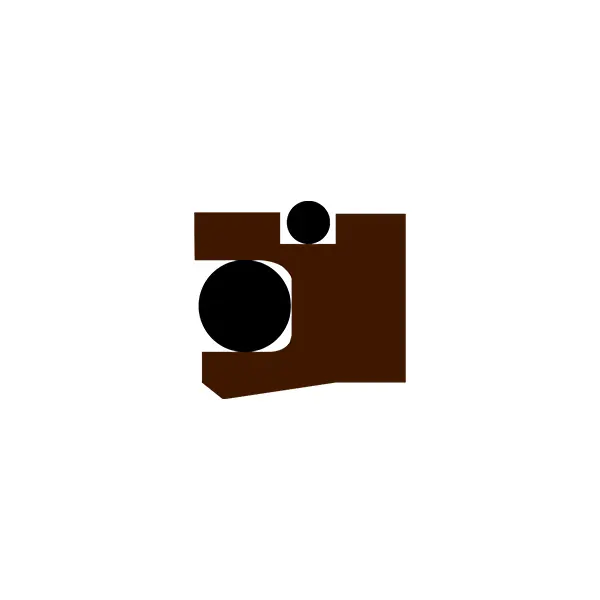

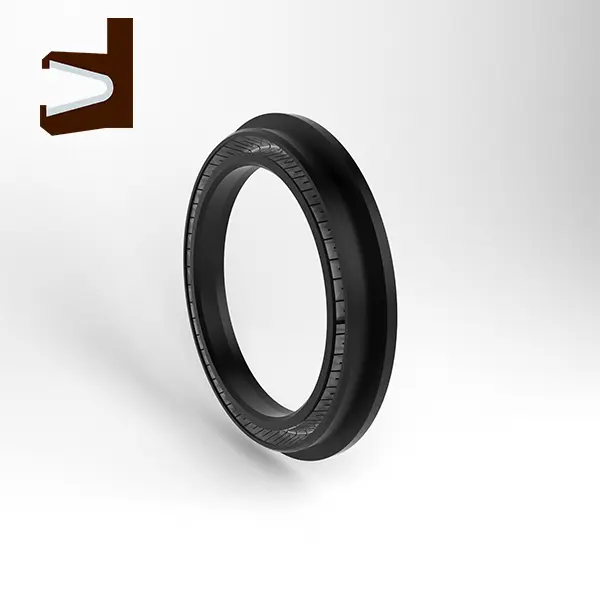

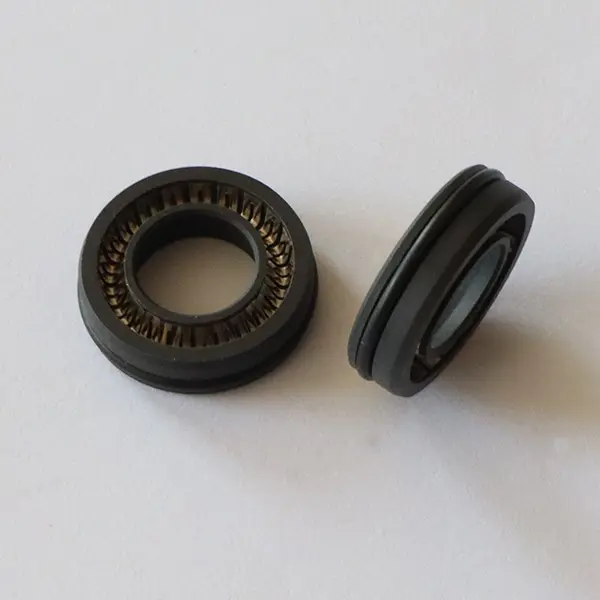

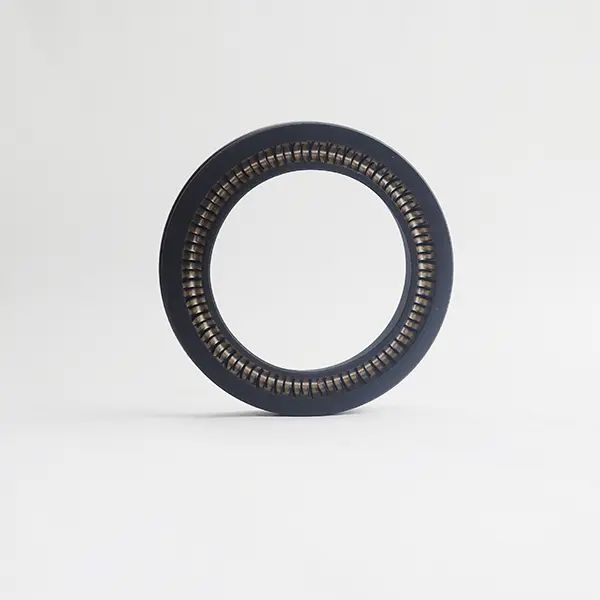

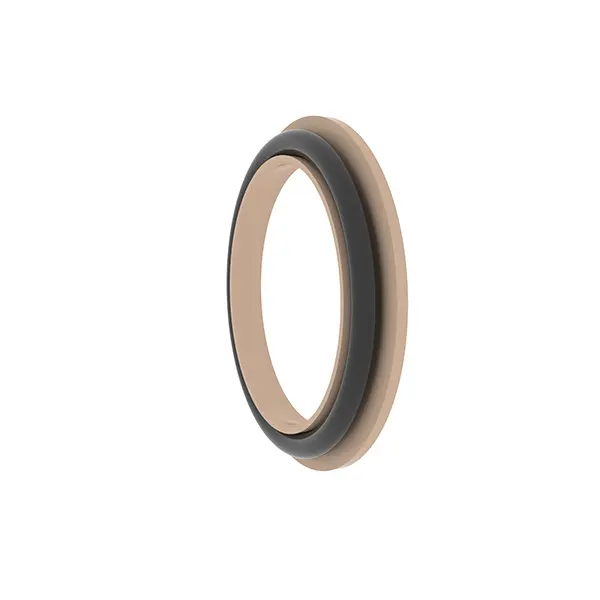

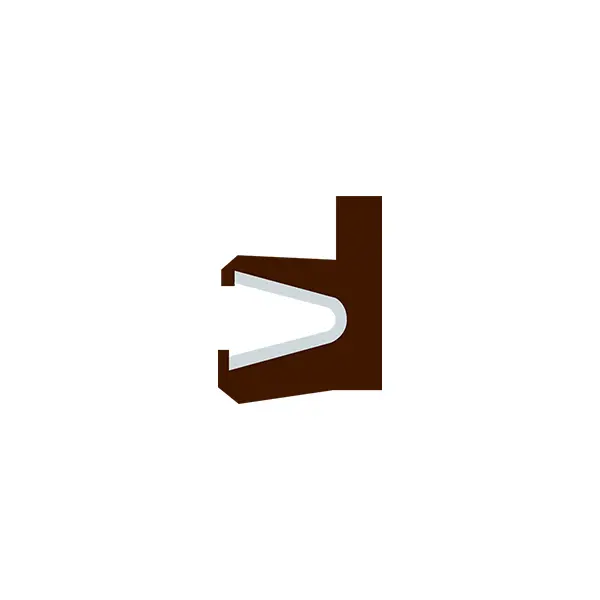

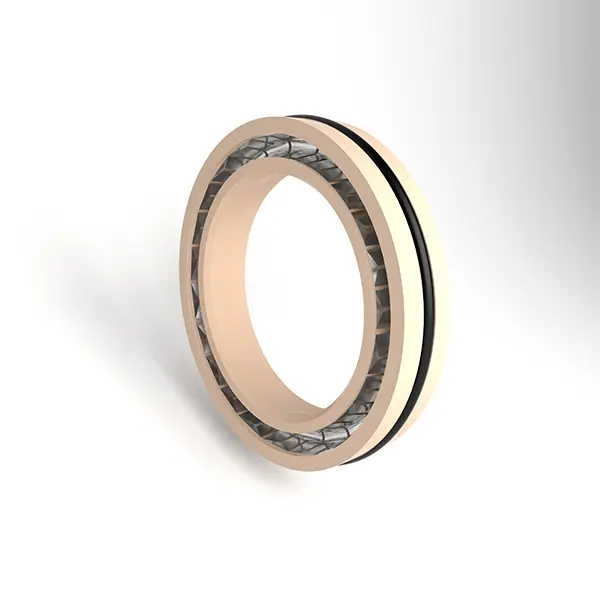

Το RC2055 είναι μια περιστροφική σφραγίδα pan-plug, το RC2055-B είναι μια περιστροφική οδοντωτή σφράγιση και το RC2055-C είναι μια περιστροφική σφράγιση συνδυασμού σχήματος Υ. Οι αυλακώσεις των τριών είναι εναλλάξιμες. Πρόκειται για σφραγίδες υψηλής λειτουργίας με μονοκατευθυντική πίεση που εφαρμόζεται σε περιστρεφόμενους άξονες. Μεταξύ αυτών, η περιστροφική σφράγιση ROM2055 ROTARY PLUG αποτελείται από ελατήρια από ανοξείδωτο χάλυβα και πλαστικά υψηλής λειτουργίας. Όταν χρησιμοποιείτε RC2055-B και RC2055-C, είναι απαραίτητο να επιλέξετε λογικά τα αντίστοιχα υλικά ελαστομερούς.

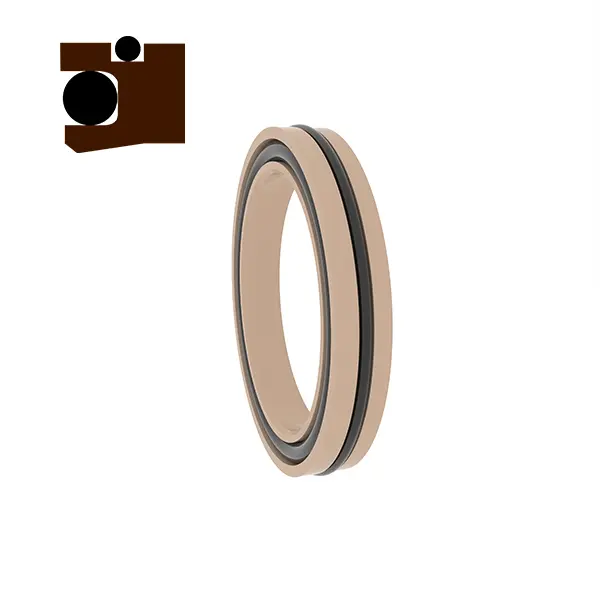

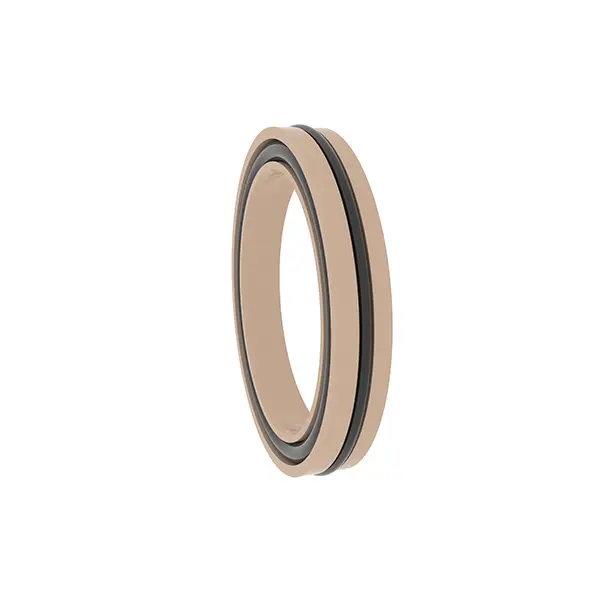

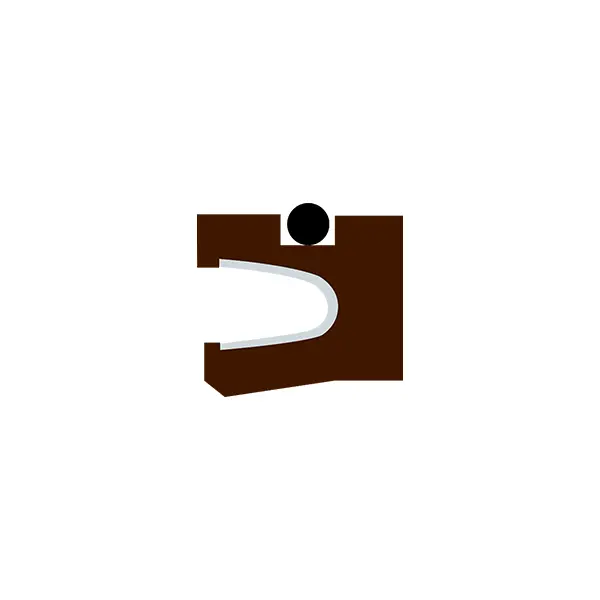

Το RC2056 είναι μια περιστροφική σφραγίδα pan-plug και το RC2056-B είναι μια περιστροφική σφραγίδα συνδυασμού σχήματος Υ. Οι αυλακώσεις μπορούν επίσης να ανταλλάσσονται. Είναι επίσης κατάλληλο για χρήση σε περιστρεφόμενους άξονες. Μεταξύ αυτών, η περιστροφική σφράγιση RO2056 ROTARY PLUG αποτελείται από ελατήρια από ανοξείδωτο χάλυβα και πλαστικά υψηλής λειτουργίας. Όταν χρησιμοποιείτε RC2056-B και, είναι απαραίτητο να επιλέξετε λογικά τα αντιστοιχιστικά υλικά ελαστομερούς.
Χαρακτηριστικά και εφαρμογές προϊόντος:
Χαρακτηριστικά προϊόντος:
Υψηλής απόδοσης: Τα ελατήρια από ανοξείδωτο χάλυβα και τα πλαστικά υψηλής λειτουργίας συνδυάζονται για να εξασφαλίσουν εξαιρετική απόδοση και ανθεκτικότητα σφράγισης.
Ανταλλαγή: Η σχεδίαση των προϊόντων των προϊόντων της σειράς είναι η ίδια, η οποία επιτρέπει την εναλλαγή και την ευέλικτη προσαρμογή σε διαφορετικές συνθήκες εργασίας.
Ευρέως εφαρμόσιμο: Κατάλληλο για τη σφράγιση μονόδρομης πίεσης περιστρεφόμενων άξονων για την κάλυψη διαφορετικών βιομηχανικών αναγκών.
Προαιρετικά ελαστομερή: RC2055-B, RC2055-C και RC2056-B υποστηρίζουν την επιλογή των αντιστοίχων υλικών ελαστομερούς σύμφωνα με τις συνθήκες εργασίας για τη βελτίωση της προσαρμοστικότητας.
Σενάρια εφαρμογής:
Η μονόδρομη σφράγιση πίεσης περιστρεφόμενοι άξονες είναι κατάλληλη για βιομηχανικό εξοπλισμό, μηχανικά μηχανικά, υδραυλικά συστήματα κ.λπ.
Περιπτώσεις όπου απαιτείται σφράγιση υψηλής λειτουργίας, όπως πετροχημικά, ενεργειακός εξοπλισμός, βαριά μηχανήματα κ.λπ.
Τεχνικά πλεονεκτήματα:
Τα ελατήρια από ανοξείδωτο χάλυβα παρέχουν σταθερή ακτινική δύναμη για να εξασφαλιστεί η μακροπρόθεσμη επίδραση σφράγισης.
Ο συνδυασμός πλαστικών υψηλής λειτουργίας και υλικών ελαστομερούς είναι κατάλληλος για συνθήκες εργασίας υψηλής πίεσης και υψηλής ταχύτητας.
Ο εναλλάξιμος σχεδιασμός Groove απλοποιεί την εγκατάσταση και τη συντήρηση και μειώνει το κόστος χρήσης.
Προτάσεις χρήσης:
Επιλέξτε το κατάλληλο μοντέλο σφράγισης και υλικό ελαστομερούς σύμφωνα με τις συγκεκριμένες συνθήκες εργασίας.
Βεβαιωθείτε ότι η αυλάκωση είναι καθαρή κατά τη διάρκεια της εγκατάστασης για να αποφύγετε τη βλάβη στη σφραγίδα.
RC2055
Τις ισχύουσες συνθήκες εργασίας (οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
| Πίεση (MPa) | Θερμοκρασία (℃) | Ταχύτητα (m/s) | Μέσον | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | Σχεδόν όλα τα μέσα υγρού και αερίου |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Επιλογή υλικού
1. Τα αντίστοιχα υλικά δακτυλίου O μπορούν να επιλεγούν: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), κλπ.
2. Υλικά δακτυλίου σφράγισης: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, κλπ.
3. Ανοξείδωτο χάλυβα ελατηρίου: ελατηρίου σχήματος V.
Παράδειγμα παραγγελίας
RC2055- 40-PTFE4+V Διάμετρος άξονα 40, το υλικό δακτυλίου στεγανοποίησης είναι PTFE4, ο ανοξείδωτος χάλυβα ελατήριο είναι σχήματος V
RC2055-B-40-PTFE4+R02 Η διάμετρος άξονα είναι 40, το υλικό δακτυλίου σφράγισης είναι PTFE4, που ταιριάζει με δακτύλιο Ο είναι φθοροκούδας
RC2055-C-40-PTFE4+R02 Η διάμετρος άξονα είναι 40, το υλικό δακτυλίου σφράγισης είναι PTFE4, που ταιριάζει με δακτύλιο Ο είναι φθοροκούπας
Πίνακας παραμέτρων προδιαγραφών (όλες οι προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες)
| Εύρος διαμέτρου ράβδου D F8 | Διάμετρος αυλάκι DH9 | Διάμετρος groove d1h10 | Βάθος άκρων L1 | Πλάτος αυλής μεγάλο | Εισαγωγή Chamfer K | Ακτινική κάθαρση S max | Μήκος λοξοτομής | r μέγιστος | |
| 10MPa | 20MPa | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Σημείωση: Συνιστάται η σκληρότητα της επιφάνειας του περιστρεφόμενου άξονα να είναι HRC ≥ 58.

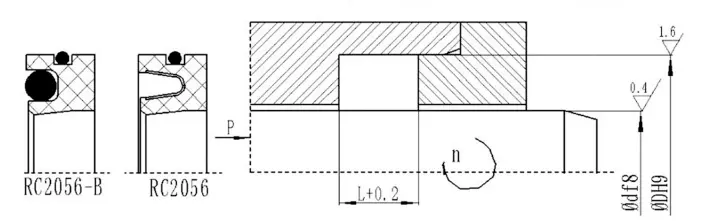

RC2056
Τις ισχύουσες συνθήκες εργασίας (οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
| Πίεση (MPa) | Θερμοκρασία (℃) | Ταχύτητα (m/s) | Μέσον | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Σχεδόν όλα τα μέσα υγρού και αερίου |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Επιλογή υλικού
1. Τα αντίστοιχα υλικά δακτυλίου O μπορούν να επιλεγούν: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), κλπ.
2. Υλικά δακτυλίου σφράγισης: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, κλπ. 3. Ανοξείδωτο χάλυβα ελατηρίου: ελατηρίου σχήματος V.
Παράδειγμα παραγγελίας
RC2056-40*62*8-PTFE4+V D*D*L, το υλικό δακτυλίου στεγανοποίησης είναι PTFE4 και το ελατήριο από ανοξείδωτο χάλυβα είναι ένα ελατήριο σχήματος V RC2056-B-40*62*8-PTFE4+R02 D*D*L, το υλικό του δακτυλίου στεγανοποίησης είναι PTFE4 και ο αντιστοίχιος δακτύλιος Ο είναι φθοροκούπας
