Περιστρεφόμενες σφραγίδες χείλους άξονα

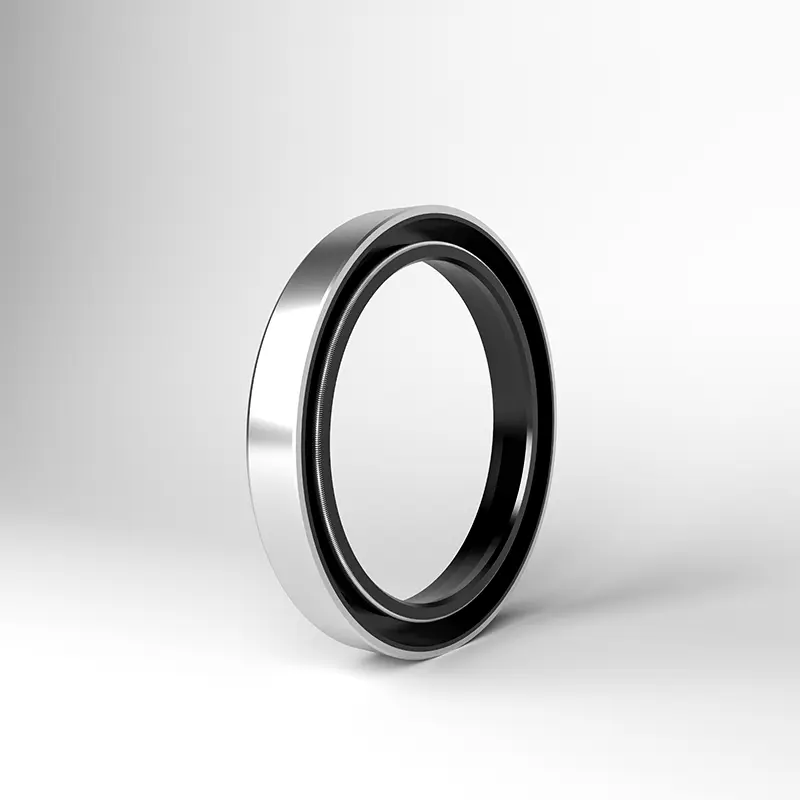

Οι περιστρεφόμενες σφραγίδες των χειλιών του άξονα, κοινώς γνωστές ως σφραγίδες λαδιού, εγκαθίστανται στο περιστρεφόμενο κάθισμα εδράνου και παράγουν σχετική κίνηση με τον περιστρεφόμενο άξονα. Το μεταλλικό πλαίσιο διαδραματίζει υποστηρικτικό ρόλο και το ελατήριο εφαρμόζει ακτινική προφόρτιση στο χείλος σφράγισης για να αποφευχθεί η διαρροή λίπανσης του λαδιού και η εισβολή εξωτερικής βρωμιάς.

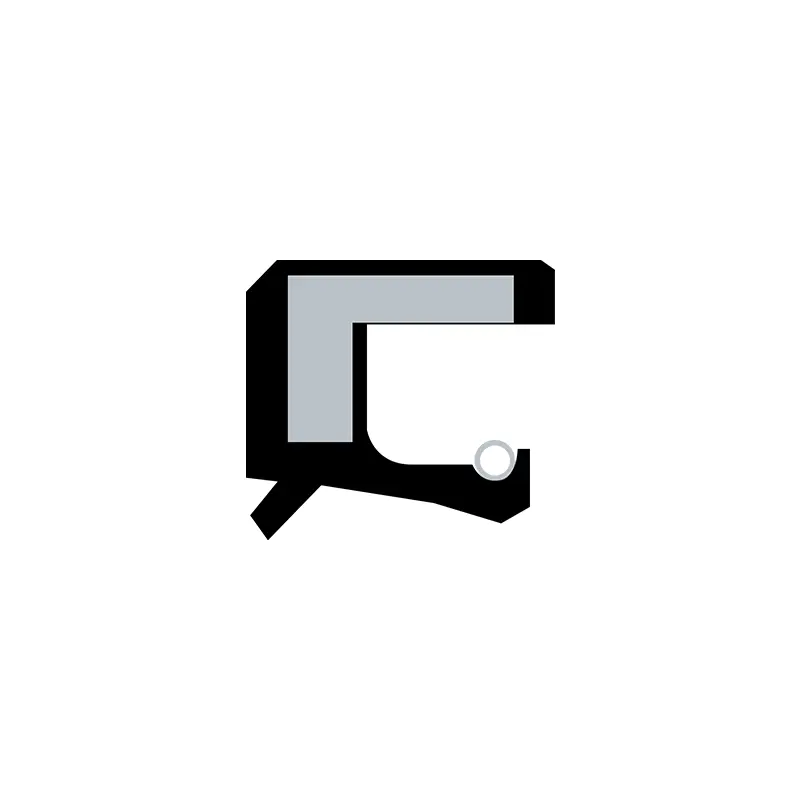

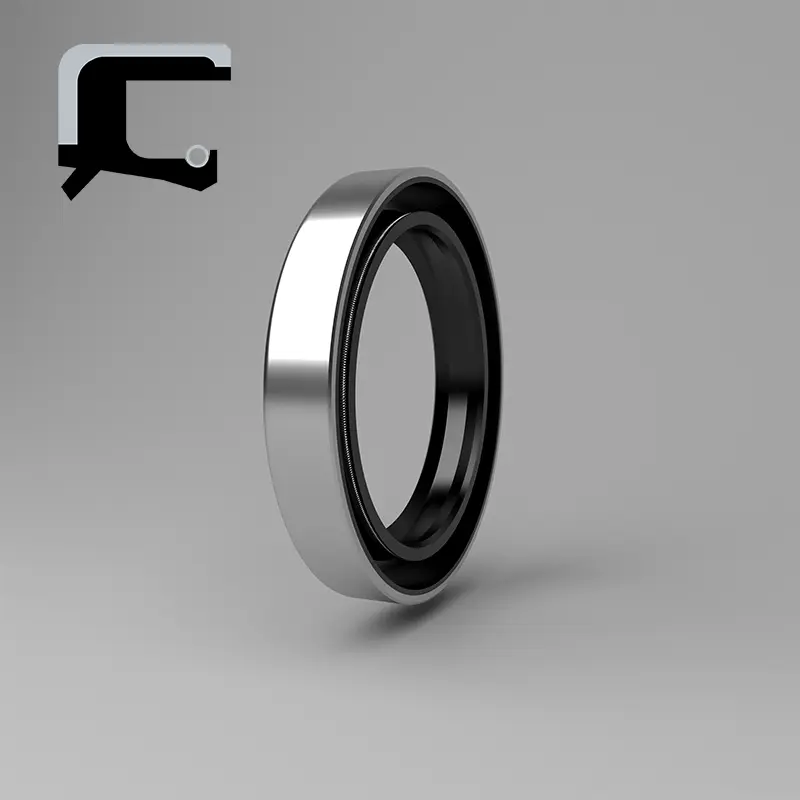

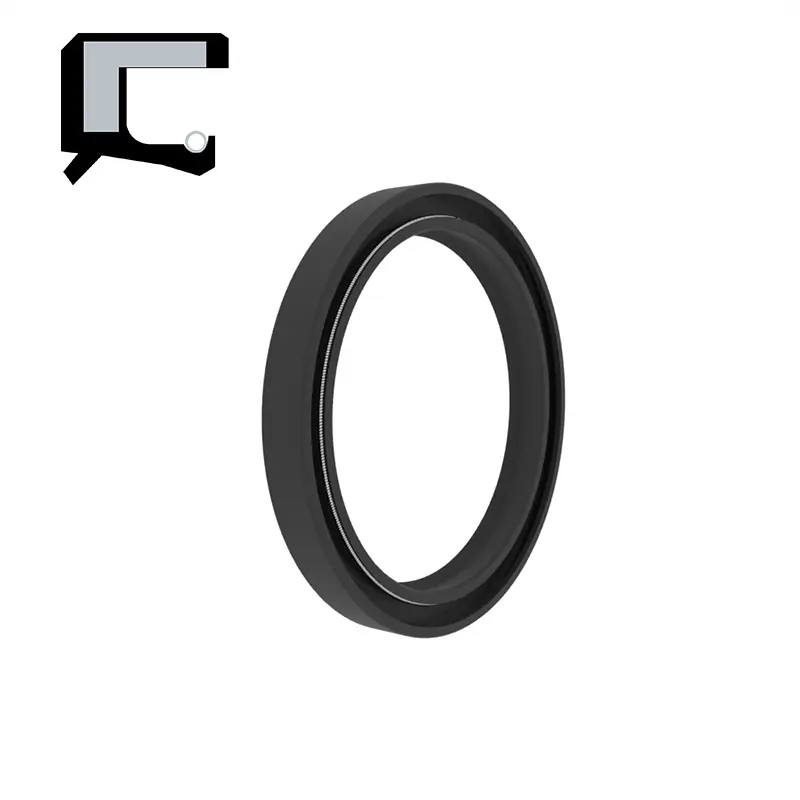

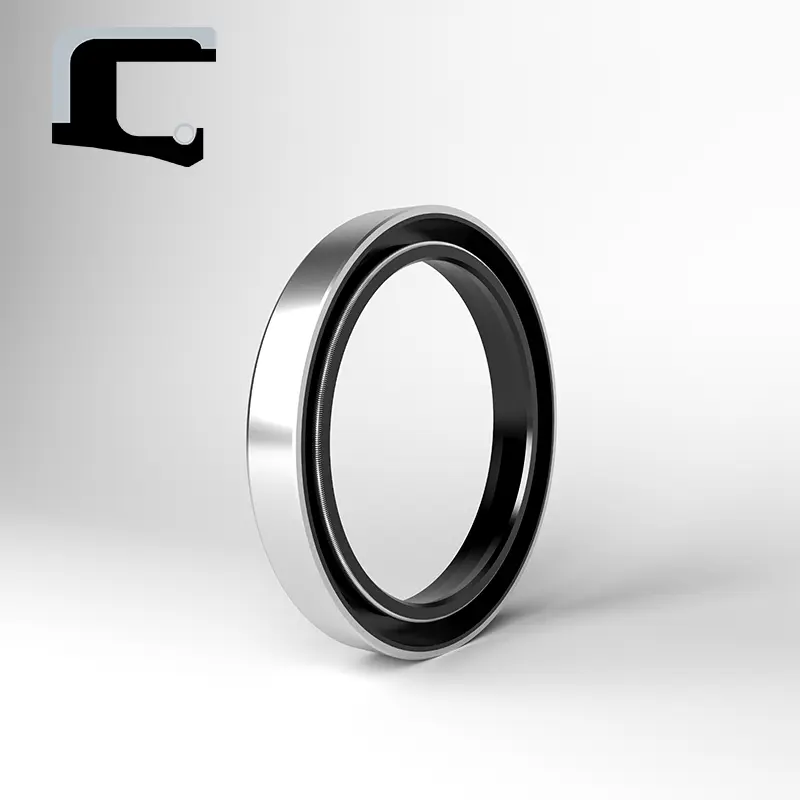

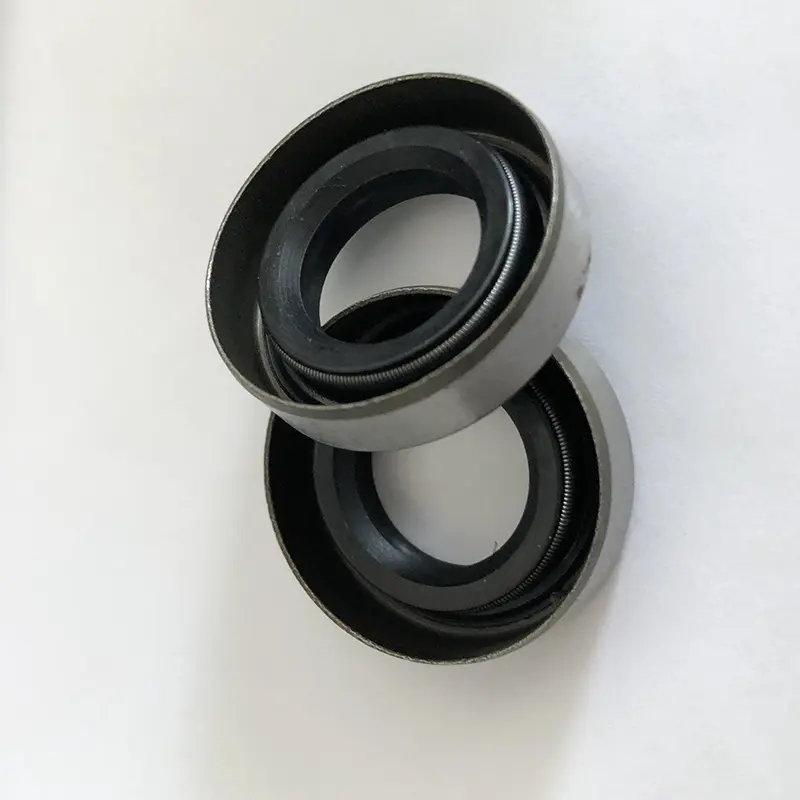

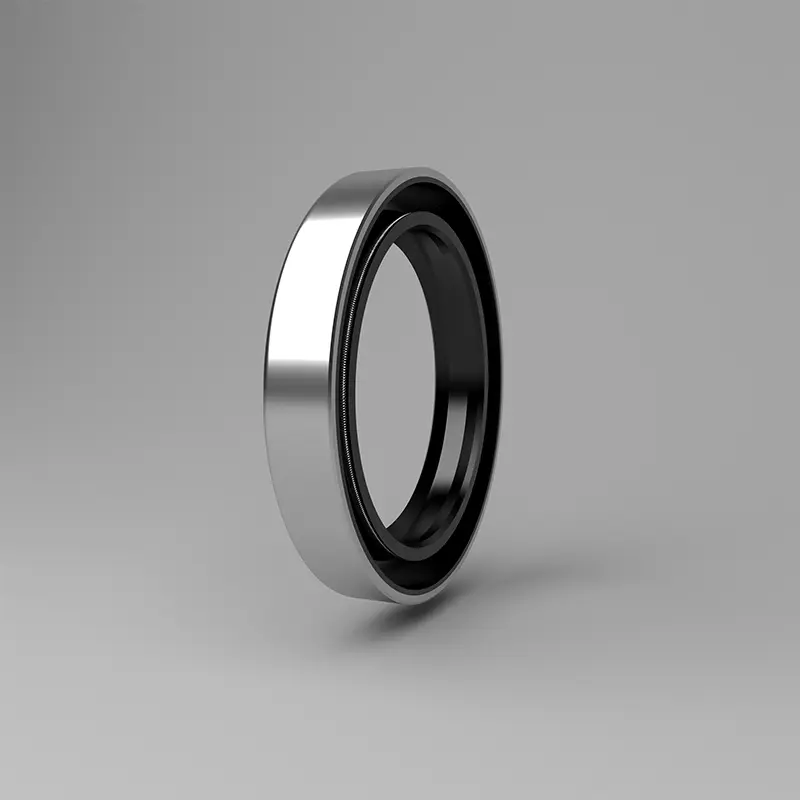

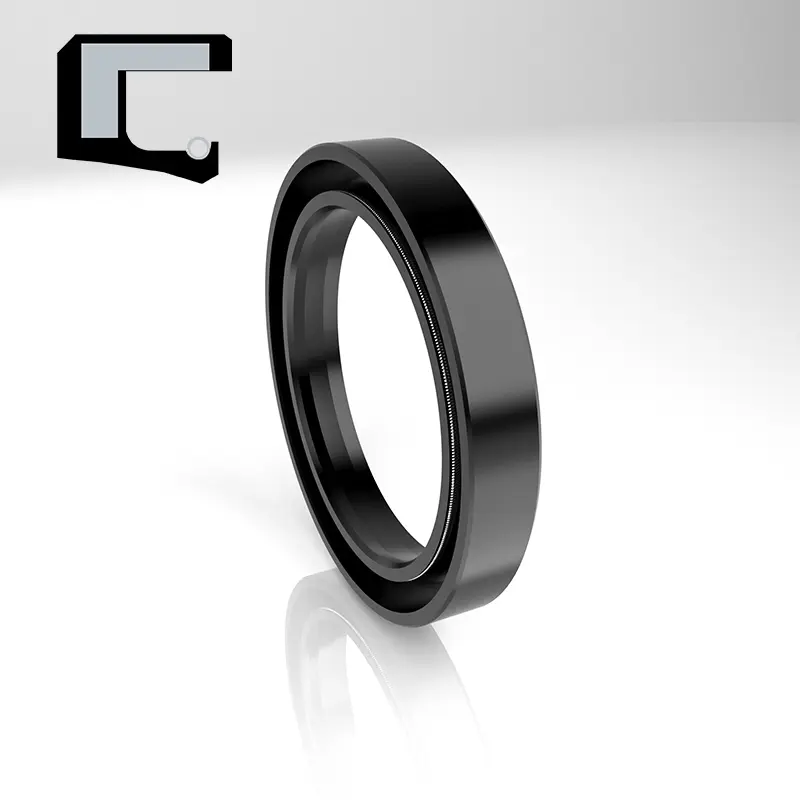

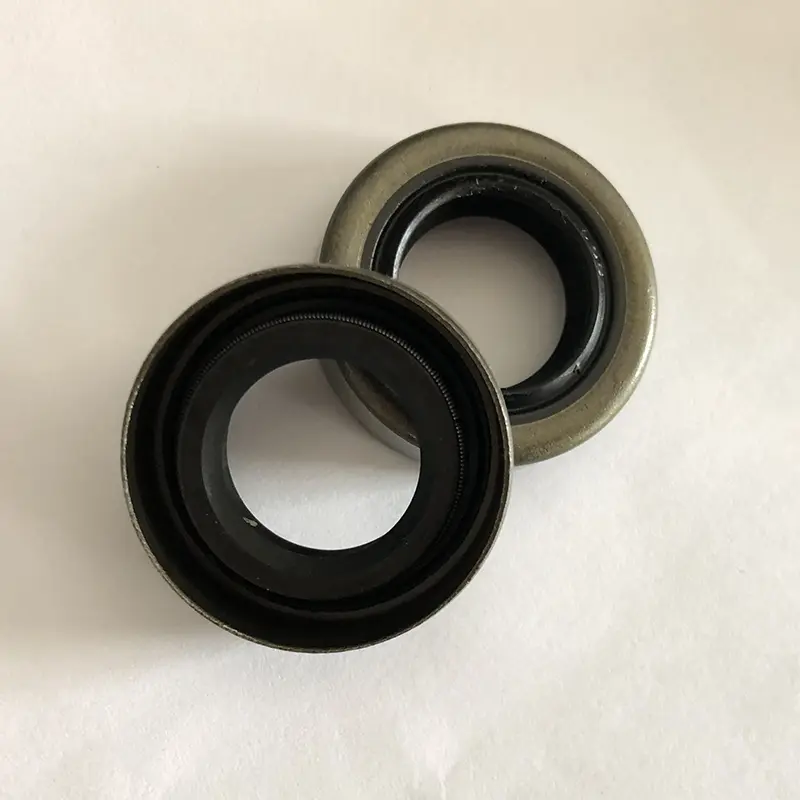

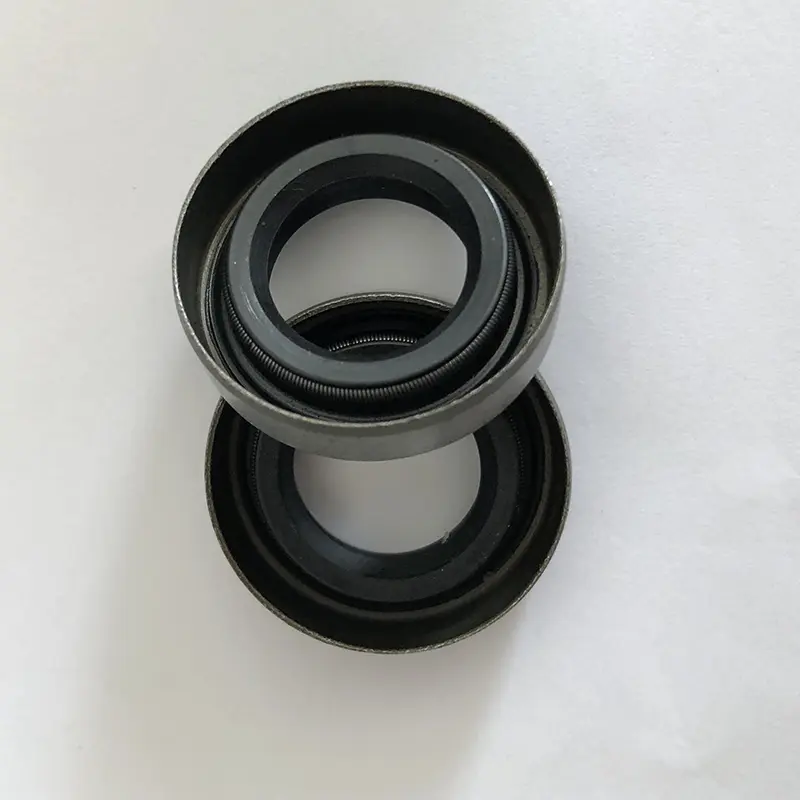

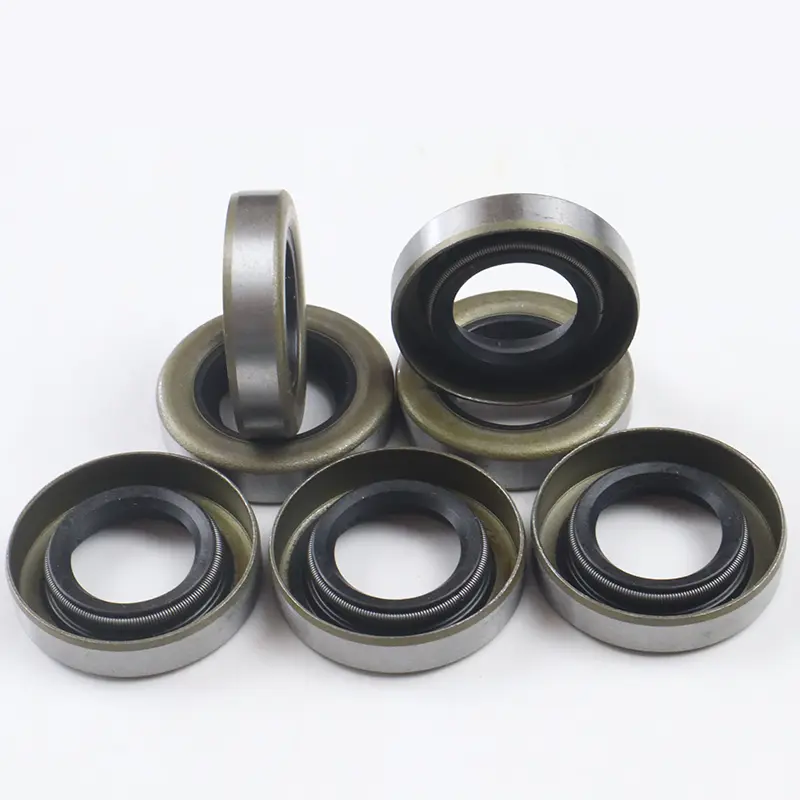

Οι σφραγίδες λαδιού TC/SC/TB/SB αποτελούνται από μεταλλικούς σκελετούς, ελατήρια και καουτσούκ. Ο μεταλλικός σκελετός διαδραματίζει υποστηρικτικό ρόλο και η άνοιξη εφαρμόζει ακτινική δύναμη στο χείλος σφράγισης. Το TC/TB είναι εξοπλισμένο με βοηθητικά χείλη που είναι ανθεκτικά στη σκόνη, τα οποία είναι κατάλληλα για περιπτώσεις όπου υπάρχει μέσο σφράγισης στη μία πλευρά και σκόνη από την άλλη πλευρά. Το TB/SB είναι ένας μεταλλικός εξωτερικός κύκλος, ο οποίος καθιστά τη σφραγίδα λαδιού πιο σταθερή και ακριβής στην κοιλότητα, αλλά η ικανότητα σφράγισης του εξωτερικού κύκλου για χαμηλό ιξώδες και μέσο αερίου είναι περιορισμένη. Συνιστάται να εφαρμόζετε σφραγιστικό στον εξωτερικό κύκλο κατά τη διάρκεια της εγκατάστασης.

Η συνάρτηση της σφράγισης του σκαφικού διπλή πίεση RCTCV διπλής πίεσης είναι γενικά η απομόνωση των τμημάτων που χρειάζονται λίπανση στα τμήματα μετάδοσης από τα τμήματα εξόδου για να αποφευχθεί η διαρροή πετρελαίου λίπανσης.

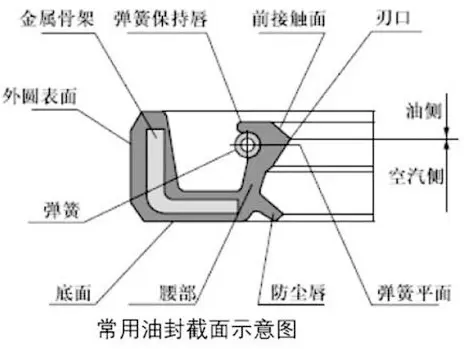

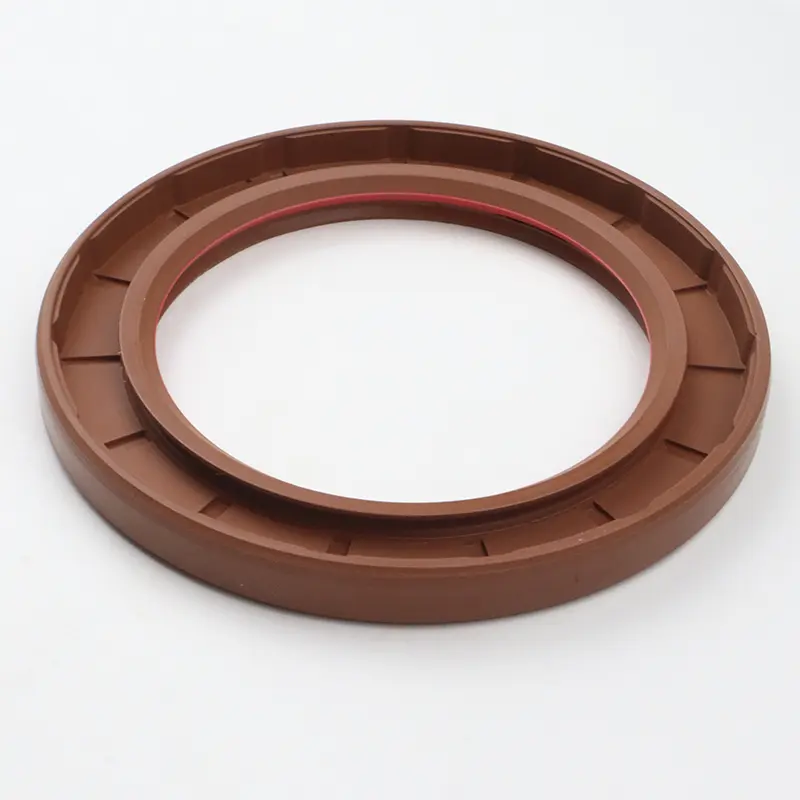

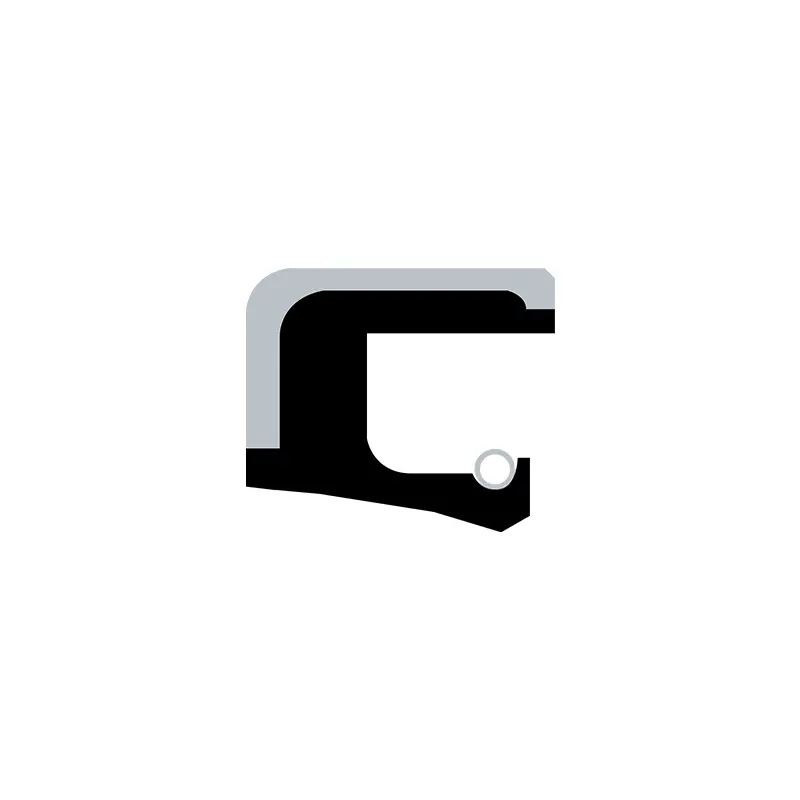

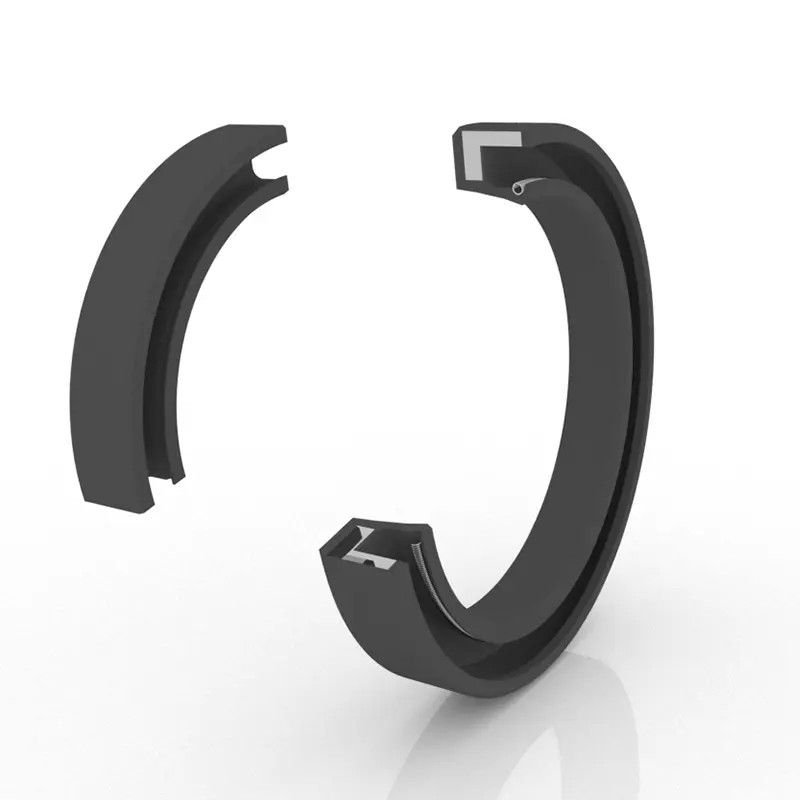

Η δομή σφράγισης λαδιού του σκελετού αποτελείται από τρία μέρη: σώμα σφράγισης, ενισχυτικό σκελετό και αυτο-ελαφρύς ελατήριο πηνίου. Το σώμα σφράγισης χωρίζεται σε πυθμένα, μέση, αιχμή και σφράγιση χείλος σύμφωνα με διαφορετικά μέρη. Συνήθως, η εσωτερική διάμετρο της σφραγίδας λαδιού του σκελετού στην ελεύθερη κατάσταση είναι μικρότερη από τη διάμετρο του άξονα και έχει μια ορισμένη "ποσότητα παρεμβολής". Επομένως, όταν η σφράγιση λαδιού εισάγεται στο κάθισμα στεγανοποίησης λαδιού και στον άξονα, η ελαστική δύναμη της ακμής σφράγισης του λαδιού και η δύναμη συστολής του ελατηρίου αυτοκαταστροφικού πηνίου παράγουν μια ακτινική δύναμη σύσφιξης στον άξονα, λαμβάνοντας έτσι το καλύτερο αποτέλεσμα σφράγισης.

Η σφράγιση λαδιού υψηλής πίεσης διπλής πίεσης RCTCN διαθέτει συνολικό σχεδιασμό σκελετού ανθεκτικό σε πίεση, με μικρή παραμόρφωση των χειλιών και χρησιμοποιείται για τη σφράγιση περιστρεφόμενων άξονων σε καταστάσεις που εκτελούνται από την πίεση.

Χαρακτηριστικά και εφαρμογές προϊόντος:

Περιστρεφόμενη δομή εγκατάστασης και απαιτήσεις για τα χείλη των χείλους του άξονα

1. Υλικό άξονα: Χάλυβα ανθρακούχου και ανοξείδωτος χάλυβα χρησιμοποιούνται συνήθως. Η επίστρωση χρωμίου χρησιμοποιείται με υψηλή ταχύτητα, HRC40-45.

2. Σχεδιασμός περιστρεφόμενου άξονα και αυλάκωση: Η επιφάνεια του άξονα είναι ομαλή και τα burrs αφαιρούνται. Τα σπειροειδή επεξεργασία θα παράγουν ένα αποτέλεσμα άντλησης και θα προκαλέσουν διαρροή. Συνιστάται να αλέθετε το τμήμα εγκατάστασης σφραγίδας λαδιού με τραχύτητα επιφάνειας RA0.1-0.5UM. Και γίνεται ομαλότερη καθώς η ταχύτητα αυξάνεται.

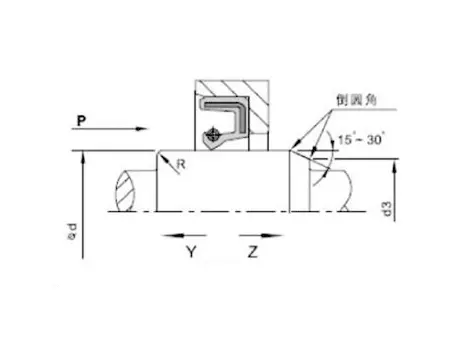

Για τις ανάγκες της εγκατάστασης και της αποσυναρμολόγησης, ο άξονας και η αυλάκωση πρέπει να λυγίζονται ή να στρογγυλεύονται. Όπως φαίνεται στα Σχήματα 1 και 2.

Εικόνα 1 Σχεδιασμός λοξοτόπων αυλάκων

Εικόνα 2 Σχεδιασμός λοξότσιου άξονα του περιστρεφόμενου άξονα

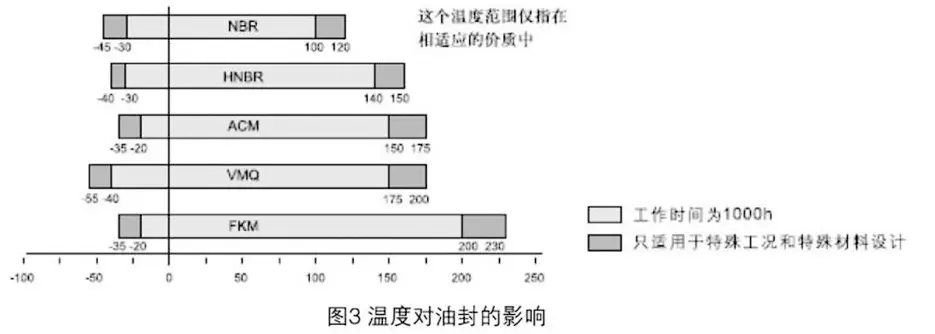

Υπάρχουν δεκάδες παράγοντες που επηρεάζουν την επίδραση σφράγισης των περιστρεφόμενων σφραγίδων των χείλους του άξονα. Εκτός από το υλικό και τη δομή της ίδιας της σφραγίδας λαδιού, άλλοι παράγοντες όπως το μέσο, ​​η θερμοκρασία, η πίεση, η λίπανση, η ταχύτητα, η τραχύτητα κλπ. Επίσης, επηρεάζουν άμεσα το αποτέλεσμα σφράγισης και αυτοί οι παράγοντες συχνά αλληλεπιδρούν μεταξύ τους. Το παρακάτω γράφημα είναι μόνο για αναφορά χρήστη.

Εγκατάσταση περιστρεφόμενων σφραγίδων χείλους άξονα: Η προσεκτική εγκατάσταση αποτελεί προϋπόθεση για τη σφραγίδα λαδιού να λειτουργεί καλά.

Διάγραμμα εγκατάστασης (εγκατάσταση κοιλοτήτων)
Σωστή μέθοδος εγκατάστασης	Εφαρμόσιμες συνθήκες εργασίας	Λανθασμένη μέθοδος εγκατάστασης
	Εφαρμόζεται μόνο όταν η τελική όψη της σφραγίδας λαδιού είναι φλερτ με την άκρη της κοιλότητας. Όταν η συσκευή πίεσης κινείται γρήγορα, η σφράγιση λαδιού πρέπει να τοποθετηθεί ευθεία, διαφορετικά μπορεί να πατηθεί.
	Είναι κατάλληλο για την κατάσταση ότι η τελική όψη της σφραγίδας του λαδιού είναι χαμηλότερη από την άκρη της κοιλότητας. Όταν η συσκευή πιεστικής μετακινείται γρηγορότερα, η σφραγίδα λαδιού μπορεί επίσης να τοποθετηθεί καλά. Ωστόσο, αυτός ο τύπος δομικού εξοπλισμού δεν έχει ακτινική τοποθέτηση, οπότε η αξονική κατακόρυφη της επίπεδης πλάκας και ο άξονας πίεσης της συσκευής πίεσης πρέπει να φθάσουν σε μια ορισμένη ακρίβεια.
	Που ισχύει για την κατάσταση όπου η άκρη της σφραγίδας του λαδιού είναι χαμηλότερη από την άκρη της κοιλότητας. Όταν η συσκευή πιεστικής μετακινείται γρήγορα, είναι απαραίτητο να διασφαλιστεί ότι η σφραγίδα λαδιού τοποθετείται σωστά, διαφορετικά μπορεί να πατηθεί.
	Είναι κατάλληλο μόνο για συντήρηση ή απλές συνθήκες εγκατάστασης χωρίς εξοπλισμό πίεσης. Δεδομένου ότι η διαδικασία εγκατάστασης δεν μπορεί να πατηθεί απόλυτα ομοιόμορφα, θα εμφανιστούν αναπόφευκτα διάφορα προβλήματα εγκατάστασης. Είναι κυρίως η αποφυγή ακτινικής απόκλισης κατά τη διάρκεια της εγκατάστασης, η οποία μπορεί να προκαλέσει παραμόρφωση της σφραγίδας λαδιού ή βλάβη από καουτσούκ στο τμήμα ζευγαρώματος σφραγίδας λαδιού (εξωτερικός κύκλος) που προκαλείται από παύσεις κατά τη διάρκεια της εγκατάστασης. Επομένως, αυτή η μέθοδος εγκατάστασης γενικά δεν συνιστάται.

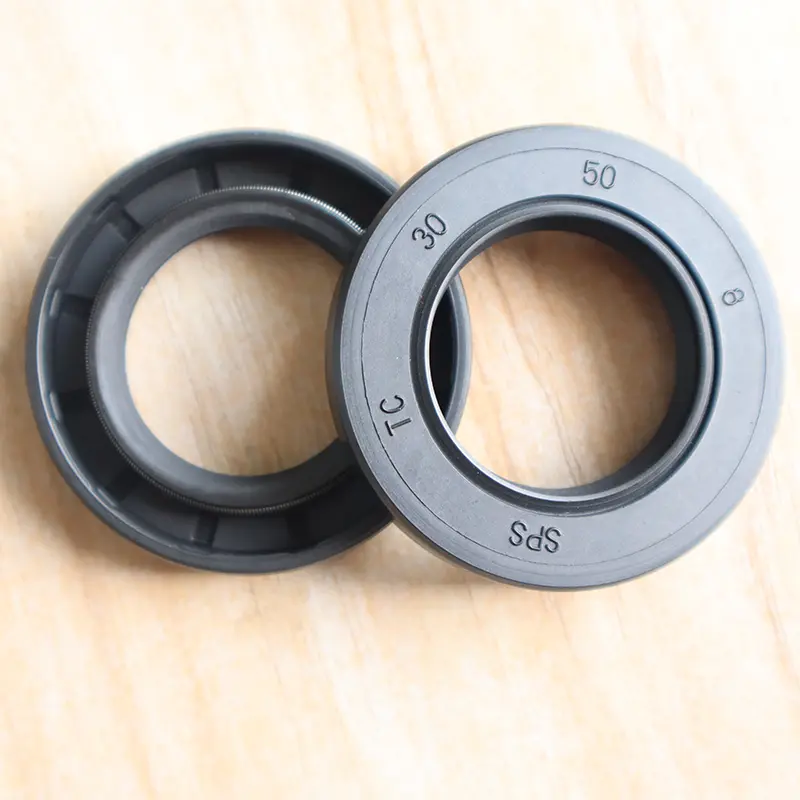

TC/SC/TB/SB Σφραγίδες λαδιού:

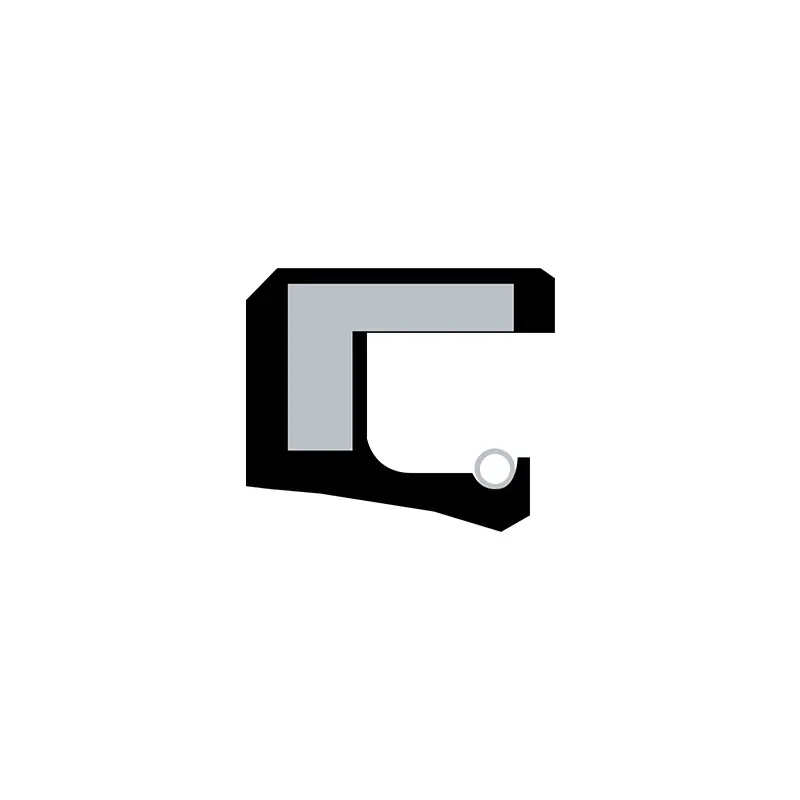

Σχήμα διατομής	Μοντέλο	Εφαρμογή	Πίεση	Θερμοκρασία	Ταχύτητα	Μέσον	Υλικό
	TC	Σφράγιση, ανθεκτική στη σκόνη	0,03MPa	-30 ~+160	20m/s	Λίπανση, γράσο	NBR/FKM+ανθρακούχος χάλυβα
	Εταπτυχιακά	Σφράγιση
	Φλοιός	Σφράγιση, ανθεκτική στη σκόνη		-30 ~+100	25m/s	Νερό, λάδι, λίπος	Χάλυβα άνθρακας NBR+
	Σβήσω	Σφράγιση
