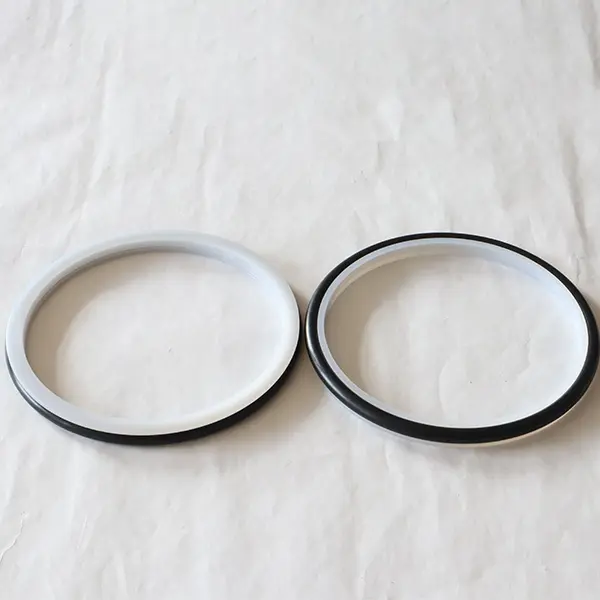

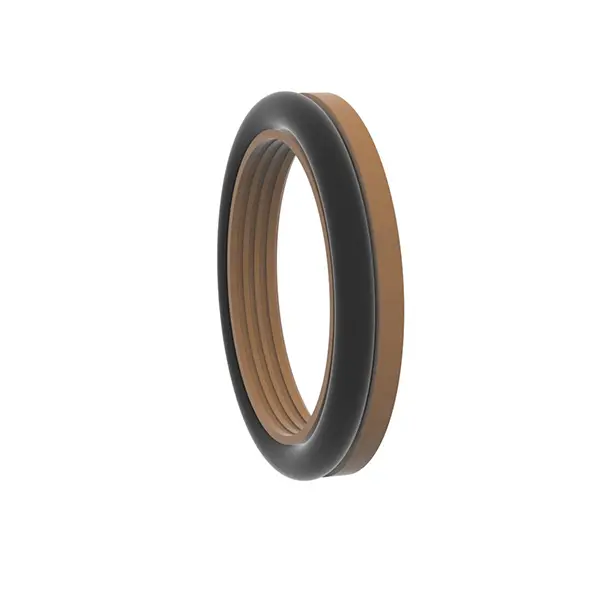

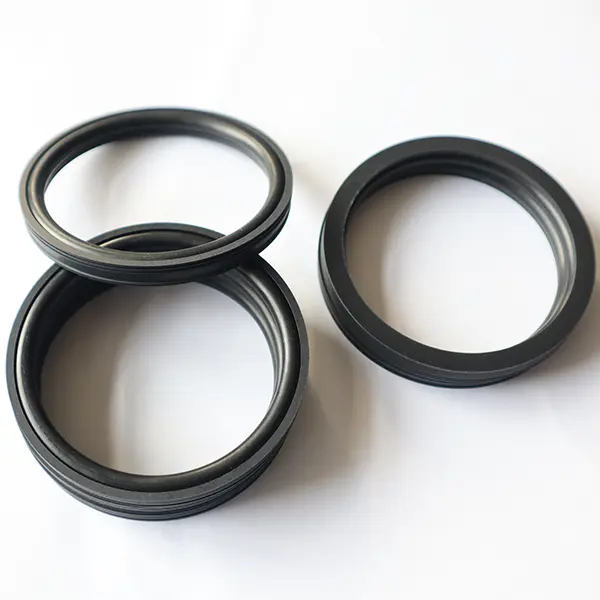

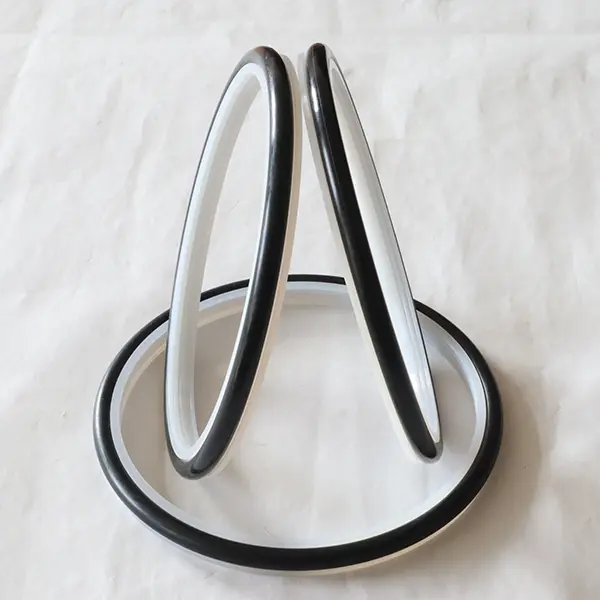

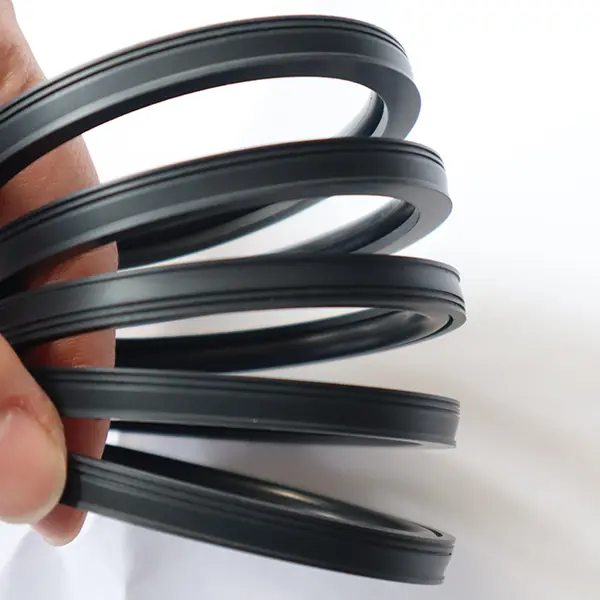

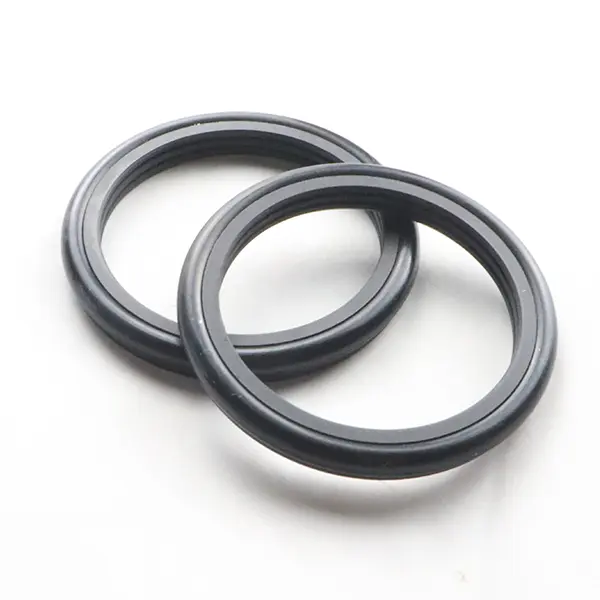

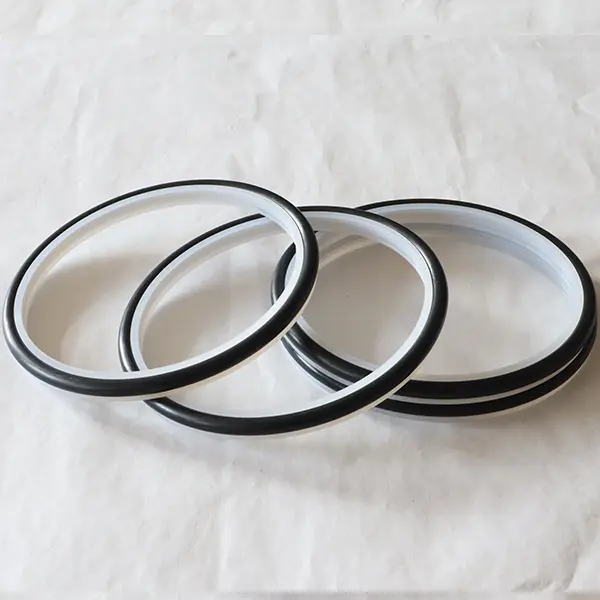

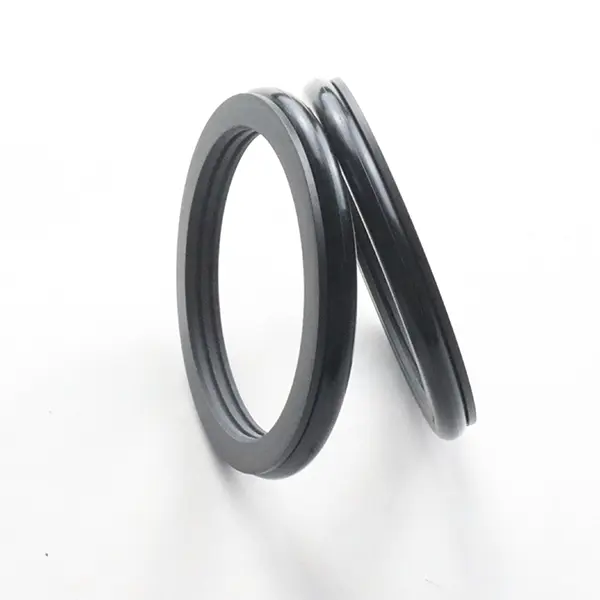

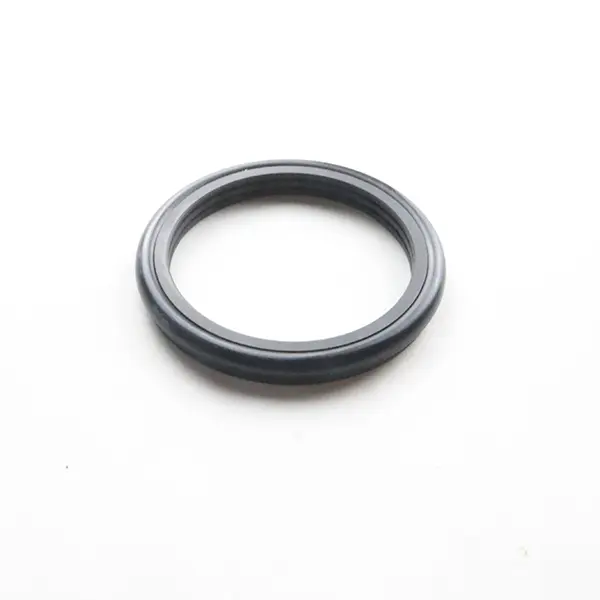

Οι περιστροφικές σφραγίδες του Ruichen Seal για το τσιμέντο είναι κατασκευασμένοι από πλαστικά δακτυλιοειδή δακτυλιοειδή στεγανοποιημένα δακτυλίους υψηλής απόδοσης και δακτυλίους από καουτσούκ σε σχήμα Ο. Είναι κατάλληλα για σκληρές συνθήκες εργασίας, όπως αντλίες εμβόλου, αντλίες λάσπης, τρυπάνια βιδών, εξέδρες γεώτρησης, εξοπλισμό εξερεύνησης πετρελαίου και μονάδες ανάμιξης σκυροδέματος. Διαχωρίζονται σε δύο μοντέλα: RC2061 και RC2062.
Τόσο το RC2061 όσο και το RC2062 είναι κατάλληλες για μονόδρομη σφράγιση υδραυλικών παλινδρομικών και περιστροφικών κινήσεων. Έχουν τα χαρακτηριστικά της μεγάλης διάρκειας ζωής, της χαμηλής τριβής, της καλής σφράγισης, του μικρού δομικού χώρου και της εύκολης εγκατάστασης, της χρήσης και της συντήρησης. Το ειδικό χείλος σφράγισης και ο σχεδιασμός βελτιστοποίησης πάχους έχουν καλό αποτέλεσμα σφράγισης ακόμη και σε κακοήθη μέσα όπως ο πολτός τσιμέντου. Όταν χρησιμοποιείται για τη σφράγιση των μέσων ιλύος, συνιστούμε λίπανση λίπους μεταξύ δύο (ή περισσότερων) σφραγίδων.
Χαρακτηριστικά και εφαρμογές προϊόντος:
Χαρακτηριστικά προϊόντος:
Μεγάλη ζωή: συνδυασμός πλαστικών μηχανικών υψηλής λειτουργίας και καουτσούκ, ισχυρής ανθεκτικότητας.
Χαμηλή τριβή: Ο βελτιστοποιημένος σχεδιασμός μειώνει την αντίσταση σε λειτουργία και βελτιώνει την αποτελεσματικότητα.
Εξαιρετική σφράγιση: Ειδικός σχεδιασμός χείλους σφράγισης, κατάλληλο για κακοήθη μέσα όπως το πολτό τσιμέντου.
Συμπαγής δομή: Σχεδιασμός μικρού χώρου, εύκολη εγκατάσταση και συντήρηση.
Εφαρμόζεται σε σκληρές συνθήκες εργασίας: Σχεδιασμένα για μέσα όπως η λάσπη και το πολτό τσιμέντου, με σταθερή απόδοση.
Σενάρια εφαρμογής:
Εξοπλισμός εξερεύνησης πετρελαίου, όπως αντλίες εμβόλου, αντλίες λάσπης, τρυπάνια βιδών, εξέδρες γεώτρησης κ.λπ.
Κατασκευαστικά μηχανήματα και εξοπλισμό, όπως σταθμοί ανάμιξης από σκυρόδεμα.
Άλλες υδραυλικές παλινδρομικές και περιστροφικές σφραγίδες που απαιτούν αντοχή στη φθορά και αντίσταση σε κακοήθη μέσα.
Τεχνικά πλεονεκτήματα:
Ειδικό σχεδιασμό βελτιστοποίησης χείλους και πάχους για να προσαρμοστεί στις ακραίες συνθήκες εργασίας.
Εύκολη εγκατάσταση, χαμηλό κόστος συντήρησης και μεγάλη διάρκεια ζωής.
Ισχύει για σκληρά περιβάλλοντα με υψηλή φθορά και υψηλή ρύπανση.
Προτάσεις χρήσης:
Όταν χρησιμοποιείται για τα μέσα λάσπης, συνιστάται να λιπάνετε και να λιπαίνετε ανάμεσα σε δύο (ή περισσότερες) σφραγίδες για να επεκτείνετε τη διάρκεια ζωής της σφραγίδας.

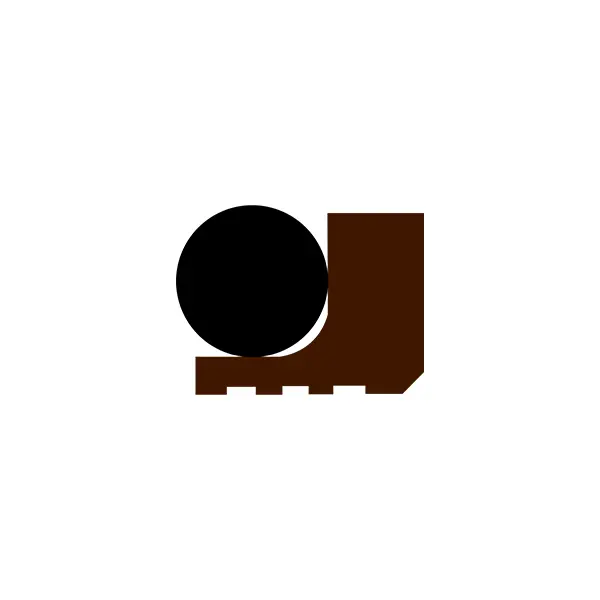

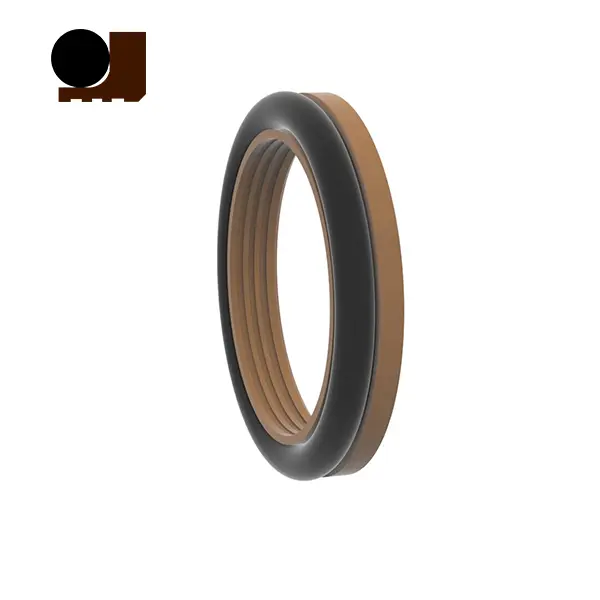

RC2061
Τις ισχύουσες συνθήκες εργασίας (οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
| Πίεση (MPa) | Θερμοκρασία (℃) | Ταχύτητα (m/s) | Μέσον | |
| Παλινδρομική κίνηση | Περιστροφική κίνηση | |||
| ≤100 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | ≤6 | ≤2 | Υδραυλικό λάδι, γαλάκτωμα, νερό, λάσπη, αργό πετρέλαιο κ.λπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | ||||
Επιλογή υλικού
1. Τα αντίστοιχα υλικά δακτυλιοειδούς O μπορεί να επιλεγούν: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), κλπ.
2. Υλικό δακτυλίου σφράγισης: Τυπικό υλικό PTFE4, άλλα προαιρετικά υλικά PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, κλπ.
Παράδειγμα παραγγελίας
Μοντέλο παραγγελίας RC2061-80*91.7*7.6-PTFE4-R01 Διάμετρος άξονα μοντέλου*Διάμετρος αυλάκωσης*Κωδικός πλάτους αυλάκωσης

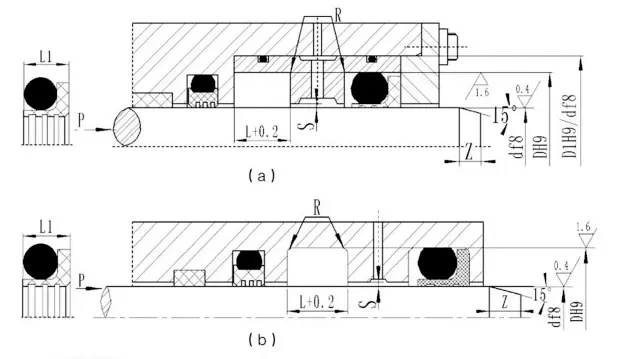

Προδιαγραφές (οποιοδήποτε μέγεθος εντός της περιοχής παραμέτρων είναι διαθέσιμο)
| Εύρος διαμέτρου άξονα Πρότυπο D F8 RC2061 | Εύρος διαμέτρου άξονα Βαρύ τύπος D F8 RC2061-Z | Διάμετρος αυλάκι Δ Η9 | Πλάτος αυλής μεγάλο+0.2 | Πλάτος σφραγίδας L1 | Στρογγυλές γωνίες Rμέγιστος | Ακτινική κάθαρση sμέγιστος | Λοξότμηση Zεορτασμός | Διάμετρο σύρματος δακτυλίου O | ||
| <10MPa | <20MPa | <40MPa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19,4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
ΣΗΜΕΙΩΣΗ: 1 Για διάμετρο άξονα ≤30mm, συνιστάται η ανοιχτή αυλάκωση.
2 Για περιστροφική σφράγιση, συνιστάται η σκληρότητα της περιστροφικής άξονας να είναι HRC ≥58.
3 για πίεση μεγαλύτερη από 30MPa, H8/F8 συνιστάται για χάσμα εξώθησης.

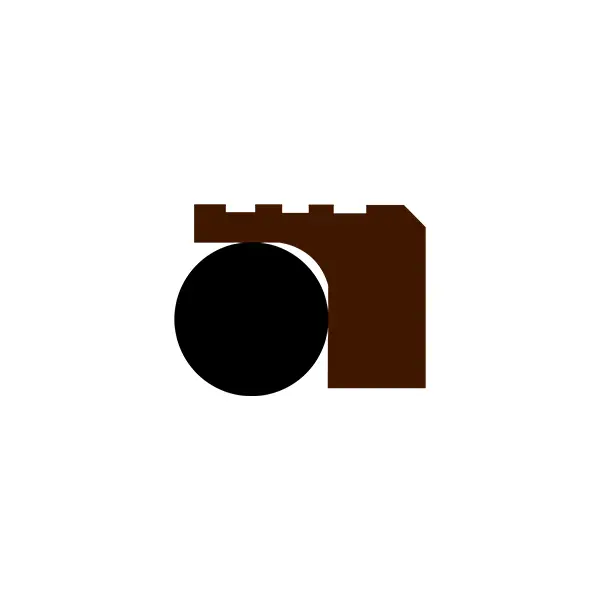

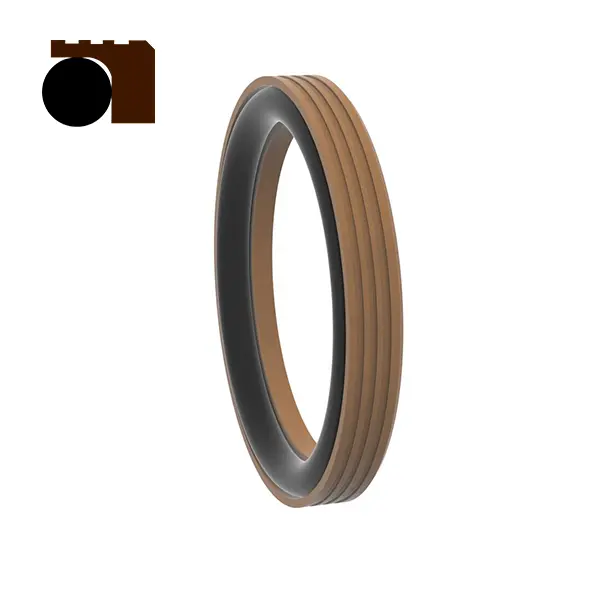

RC2062 Τις ισχύουσες συνθήκες εργασίας (οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
| Πίεση (MPa) | Θερμοκρασία (℃) | Ταχύτητα (m/s) | Μέσον | |
| Παλινδρομική κίνηση | Περιστροφική κίνηση | |||
| ≤100 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | ≤6 | ≤2 | Υδραυλικό λάδι, γαλάκτωμα, νερό, λάσπη, αργό πετρέλαιο κ.λπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | ||||
Επιλογή υλικού
1. Τα αντίστοιχα υλικά δακτυλιοειδούς O μπορεί να επιλεγούν: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), κλπ.
2. Υλικό δακτυλίου σφράγισης: Τυπικό υλικό PTFE4, άλλα προαιρετικά υλικά PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, κλπ.
Παράδειγμα παραγγελίας
Μοντέλο παραγγελίας RC2062-80*68.3*7.6-PTFE4-R01 Μοντέλο-κύλινδρος διαμέτρου*Διάμετρος αυλάκωσης*Κωδικός πλάτους αυλάκωσης

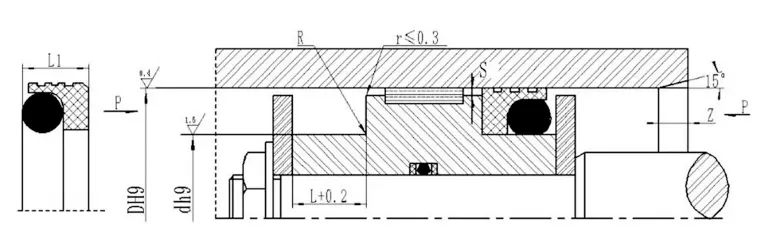

Προδιαγραφές (οποιοδήποτε μέγεθος εντός της περιοχής παραμέτρων είναι διαθέσιμο)
| Διάφραγμα Τυπικός τύπος Δ Η9 RC2062 | Διάφραγμα Βαρύ τύπος Δ Η9 RC2062-Z | Διάμετρος αυλάκι Δ Η9 | Πλάτος αυλής μεγάλο+0.2 | Πλάτος σφράγισης L1 | Στρογγυλές γωνίες rμέγιστος | Ακτινική κάθαρση sμέγιστος | Λοξότμηση Zεορτασμός | Διάμετρο σύρματος δακτυλίου O | ||
| <10MPa | <20MPa | <40MPa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Σημείωση: 1 για διάμετρο κυλίνδρου ≤ 30mm, συνιστάται να χρησιμοποιείτε ανοιχτή αυλάκωση.
2. Για πίεση μεγαλύτερη από 30MPa, συνιστάται να χρησιμοποιείτε H8/F8 για χάσμα εξώθησης.
