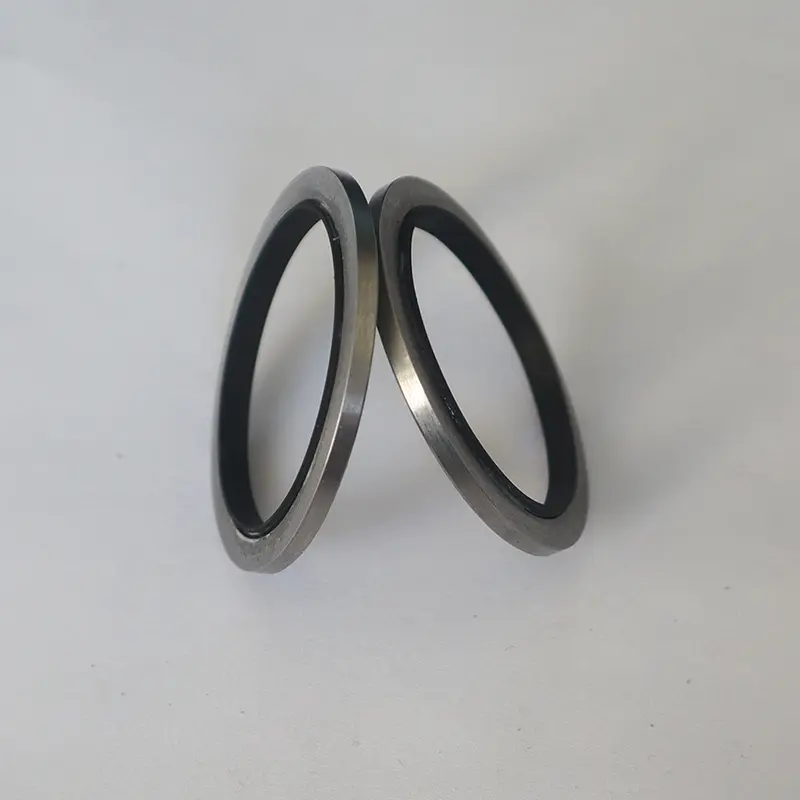

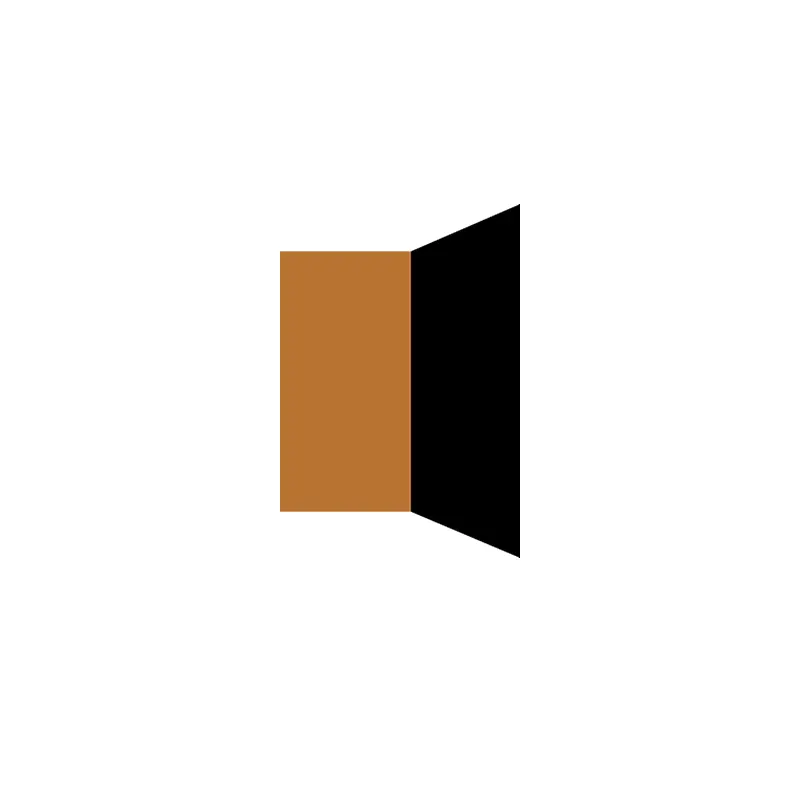

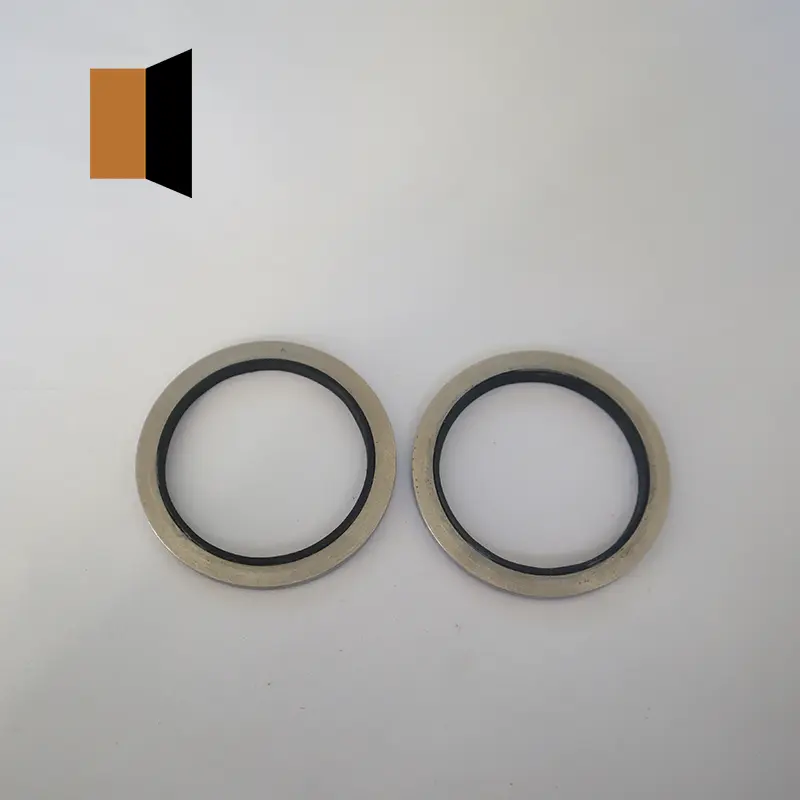

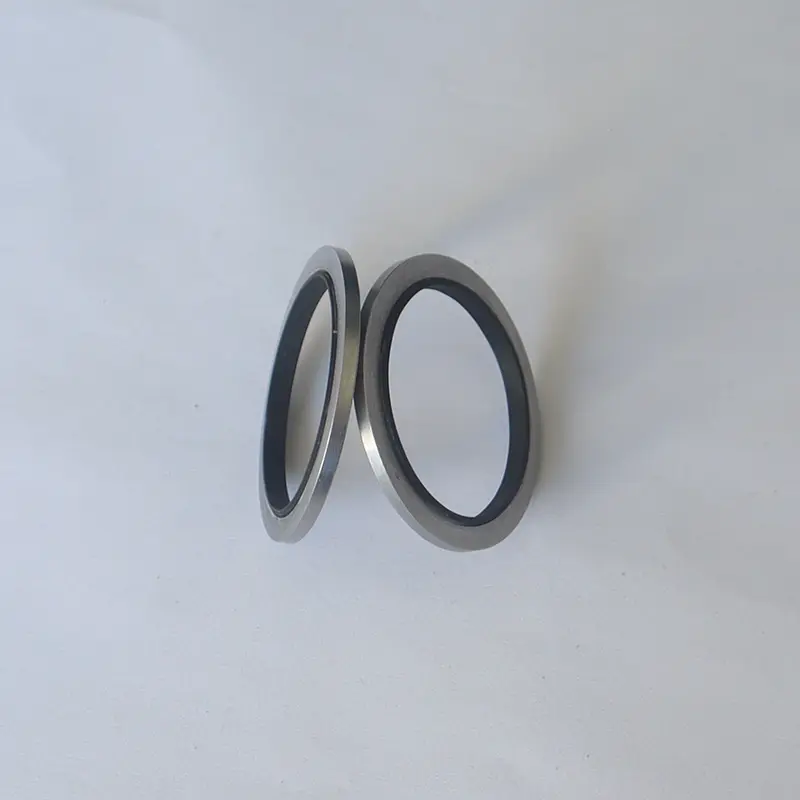

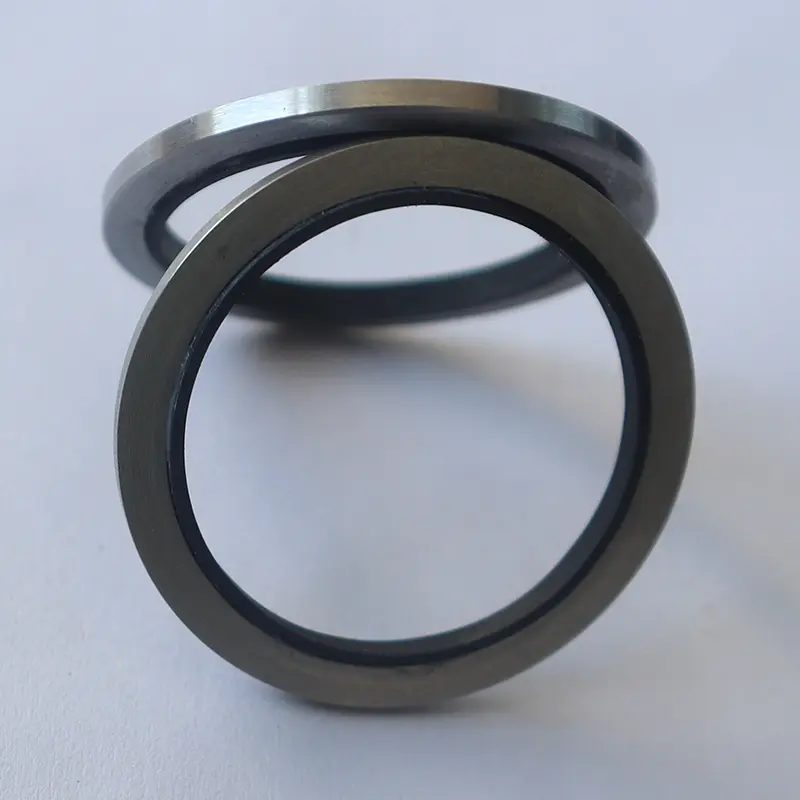

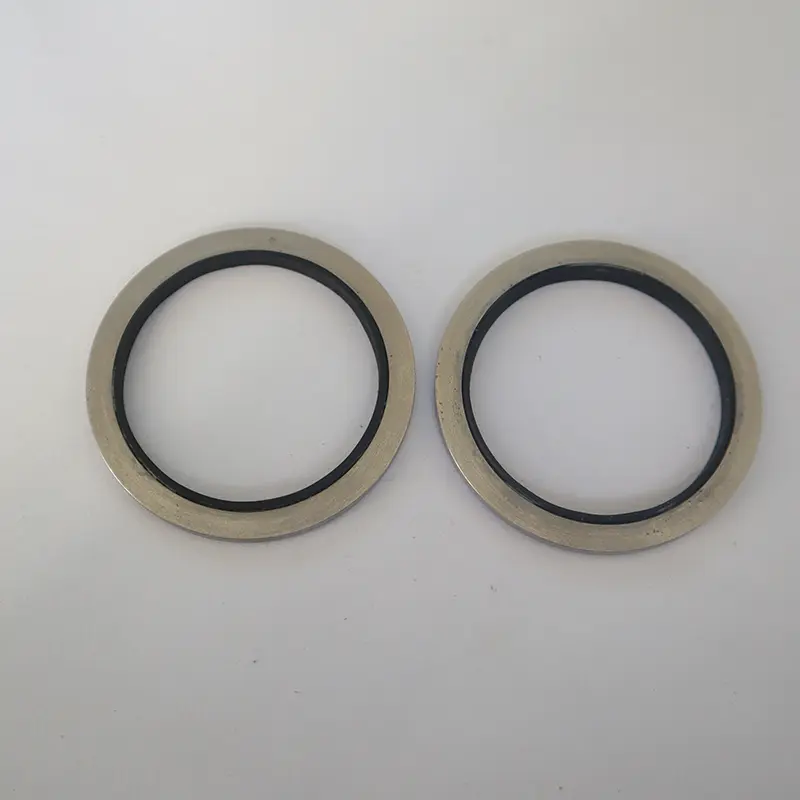

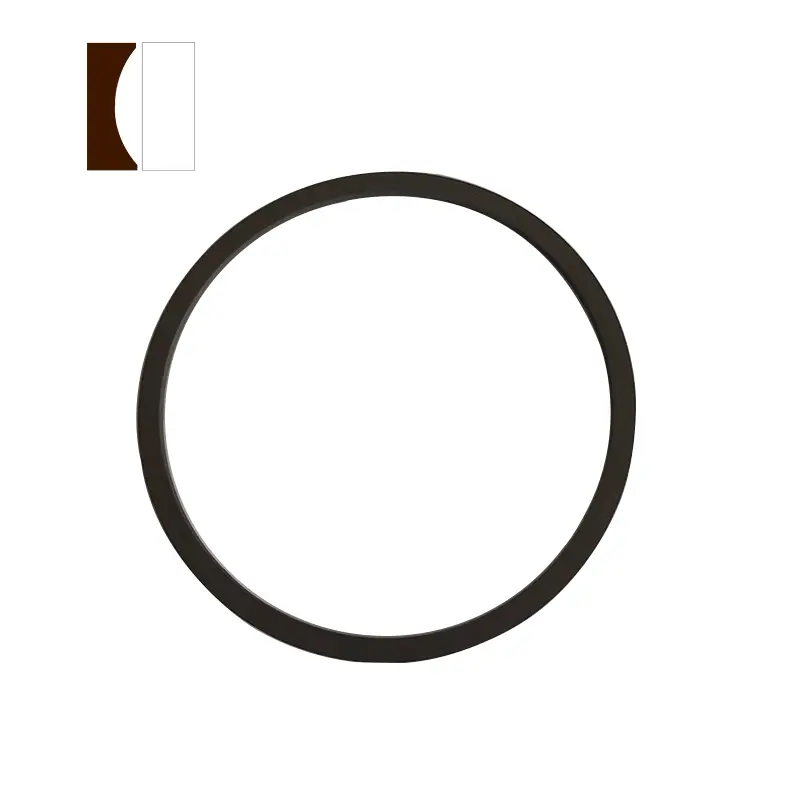

Βασικές υδραυλικές σφραγίδες

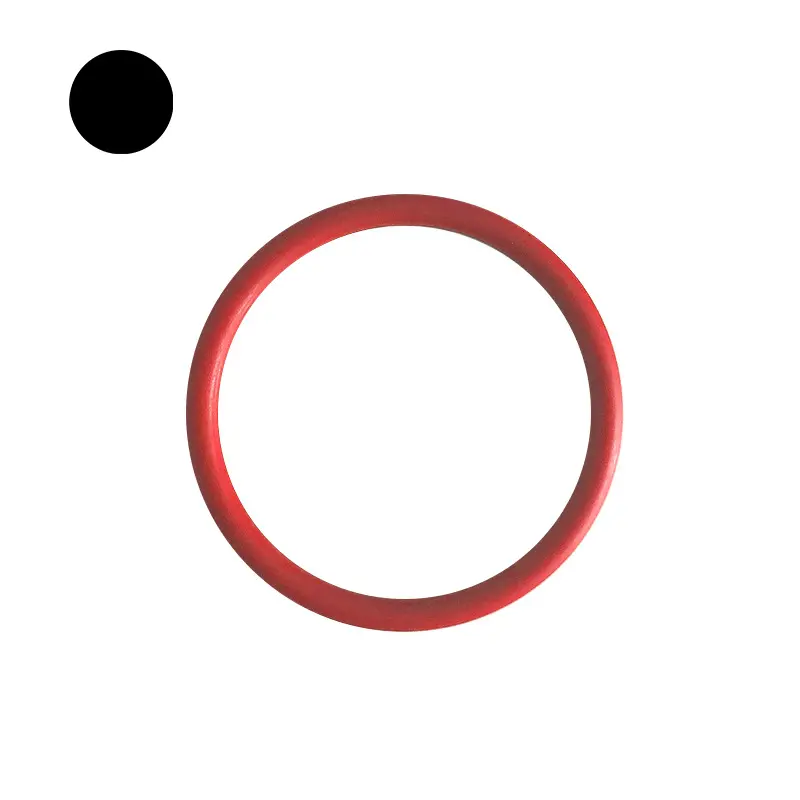

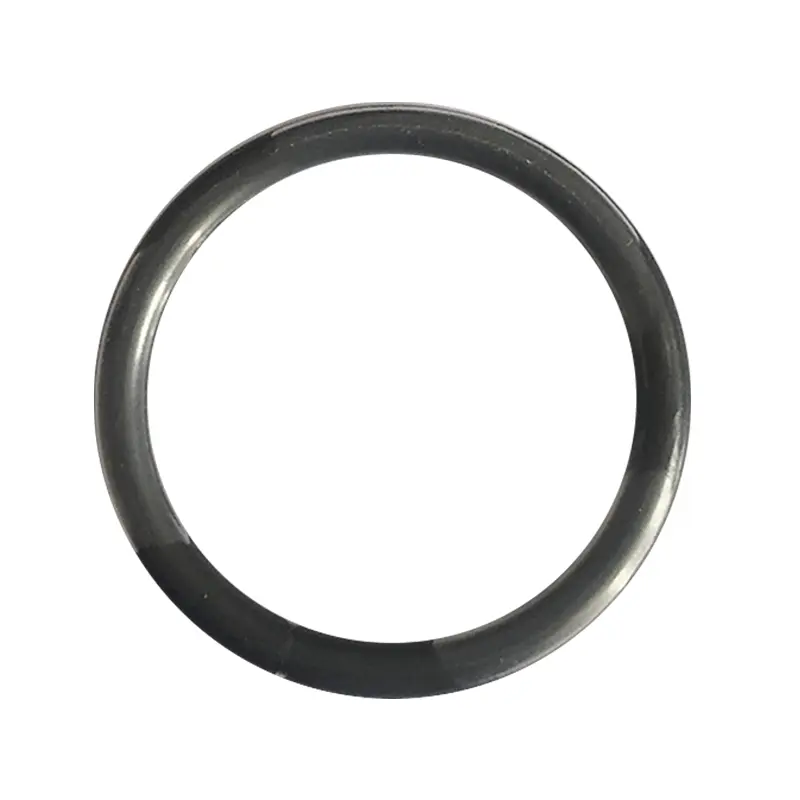

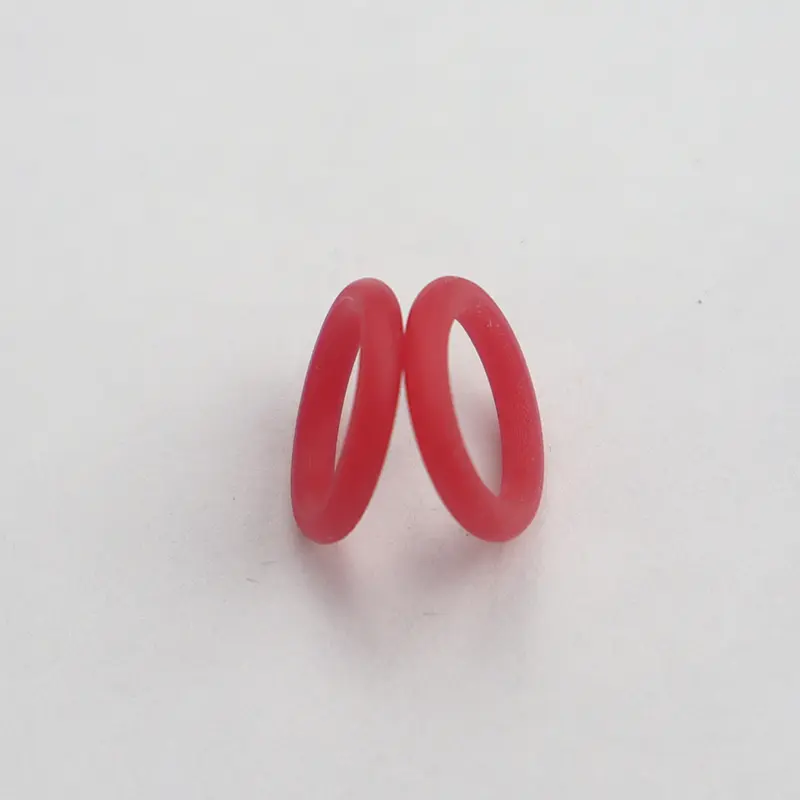

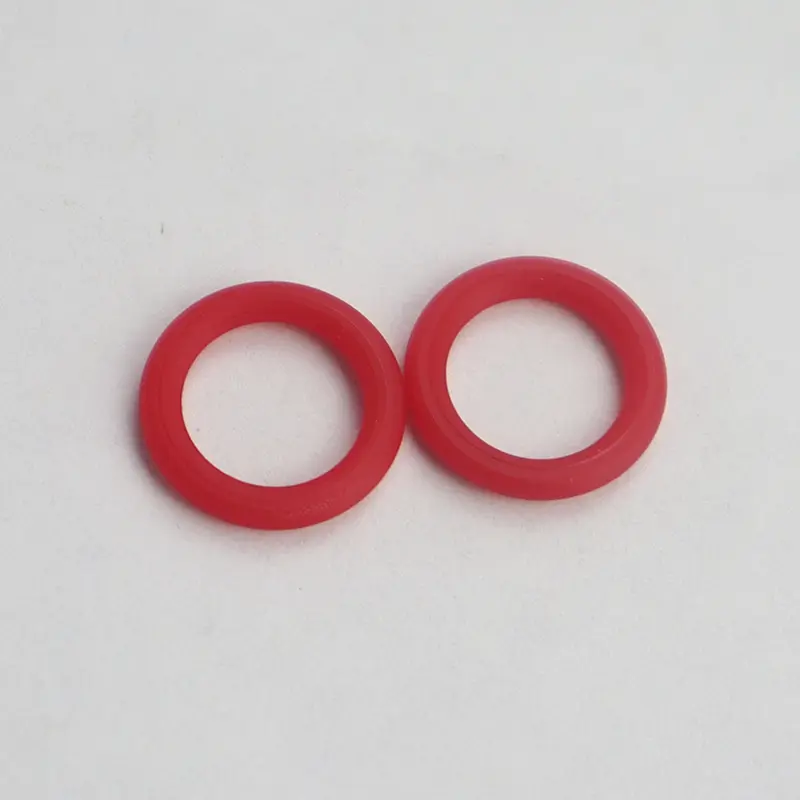

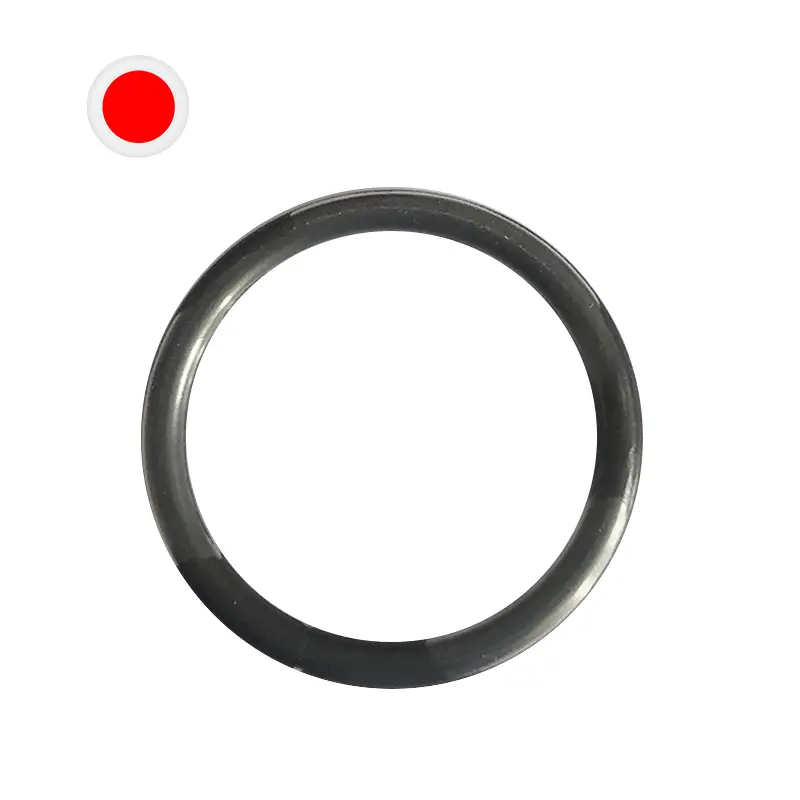

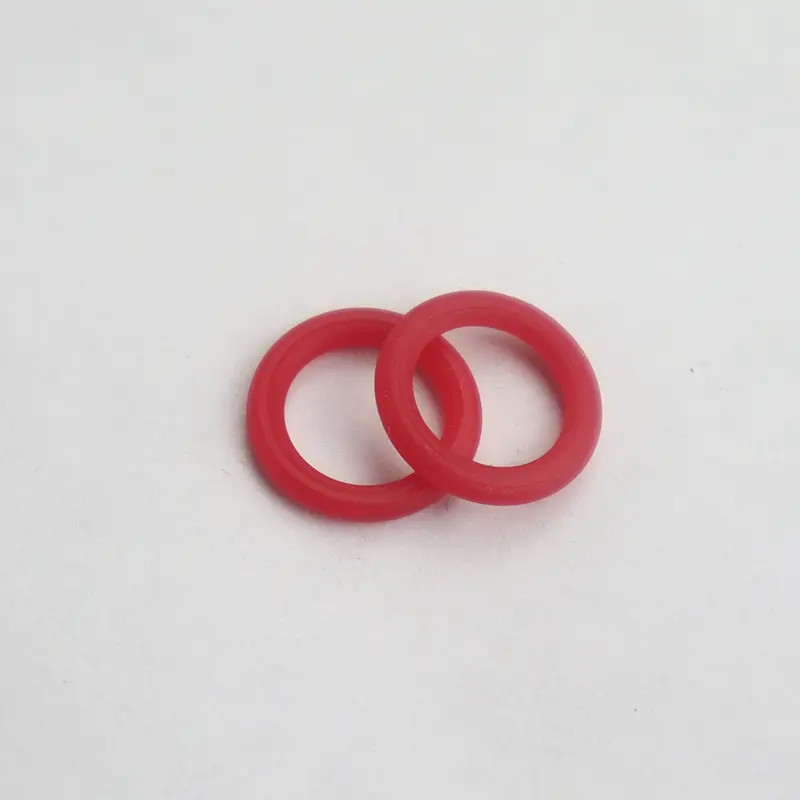

Οι βασικές υδραυλικές σφραγίδες της Ruichen Seals περιλαμβάνουν κυρίως διάφορους τύπους σφραγίδων, το καθένα με τα δικά του πλεονεκτήματα. Οι δακτύλιοι O χρησιμοποιούνται ευρέως σε διάφορες δυναμικές και στατικές περιπτώσεις σφράγισης λόγω του χαμηλού κόστους κατασκευής και της βολικής χρήσης τους. Οι περισσότερες χώρες έχουν διατυπώσει μια σειρά προτύπων προϊόντων για τους δακτυλίους O, μεταξύ των οποίων το αμερικανικό πρότυπο (AS568), το ιαπωνικό πρότυπο (JISB2401) και το διεθνές πρότυπο (ISO 3601/1) είναι πιο συνηθισμένα. Τα εθνικά πρότυπα είναι GB3452.1 και GB1235.

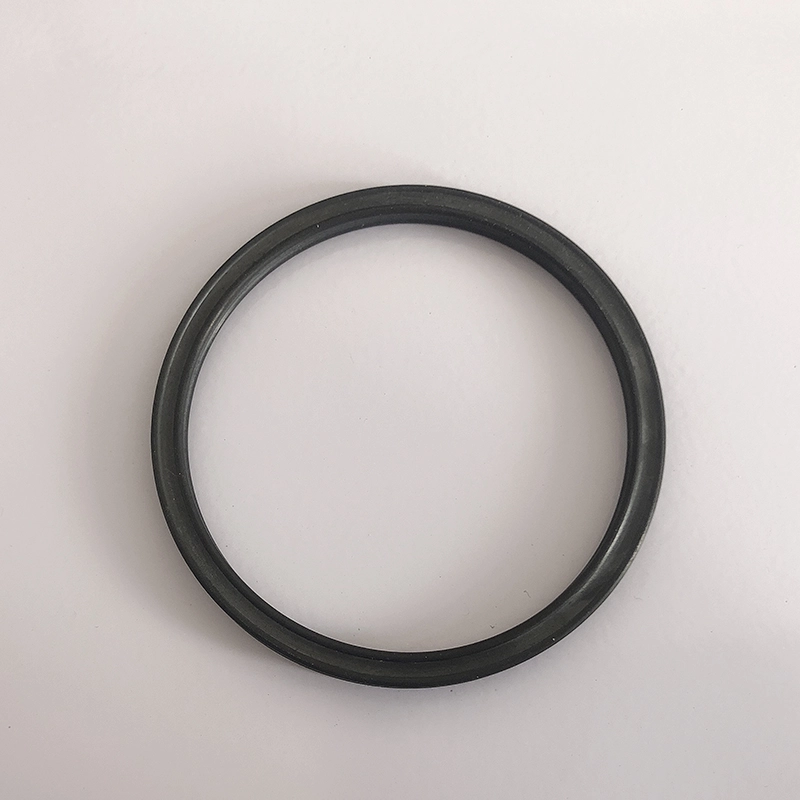

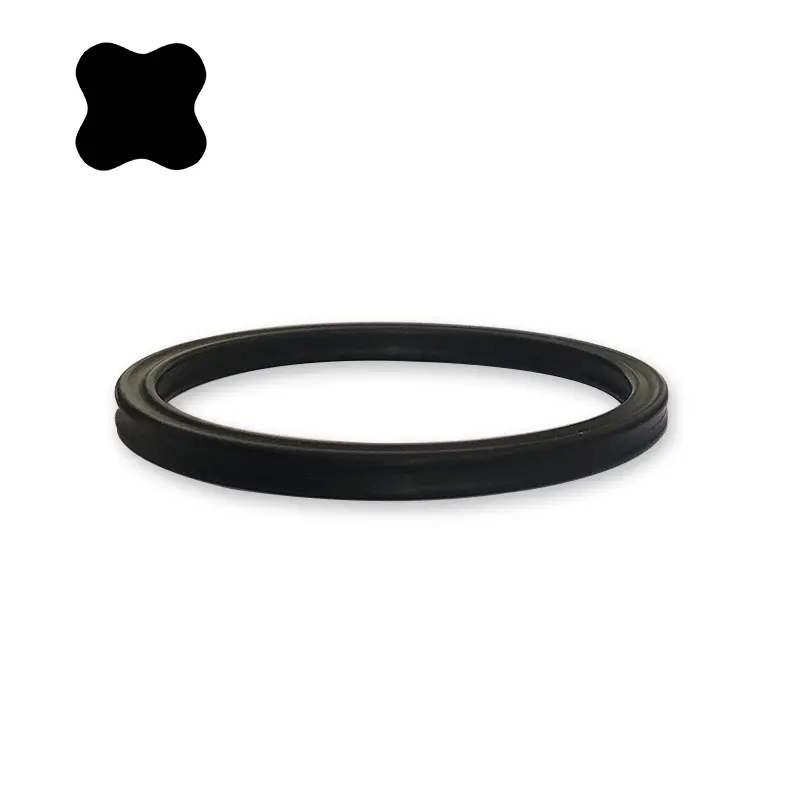

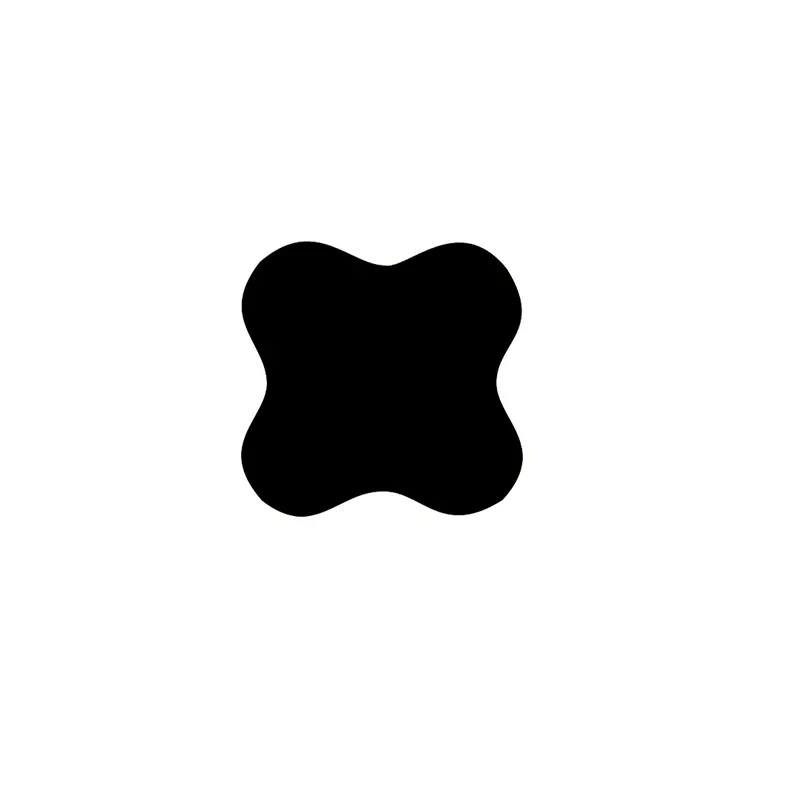

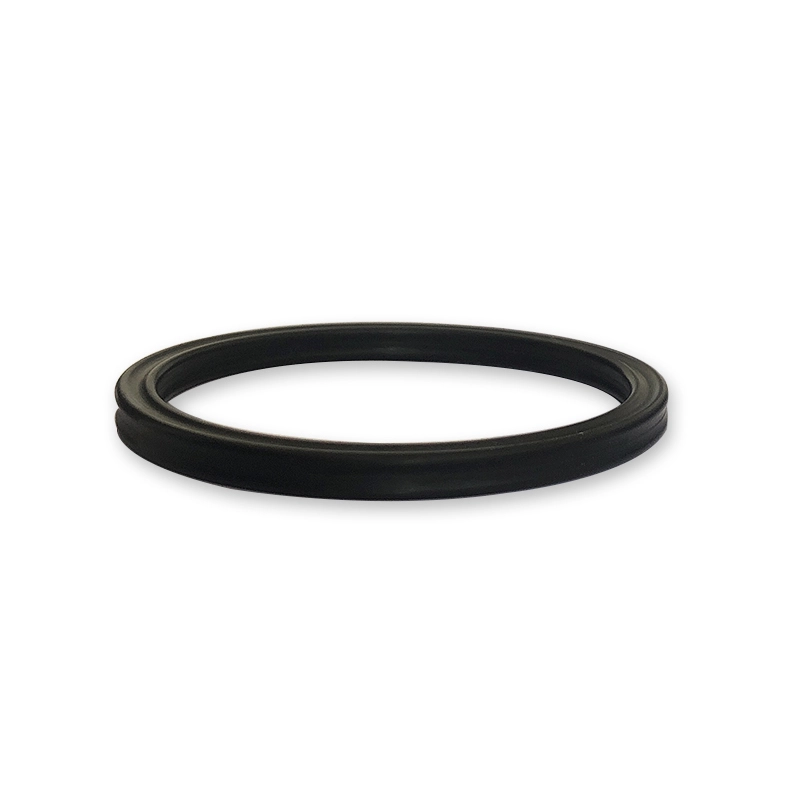

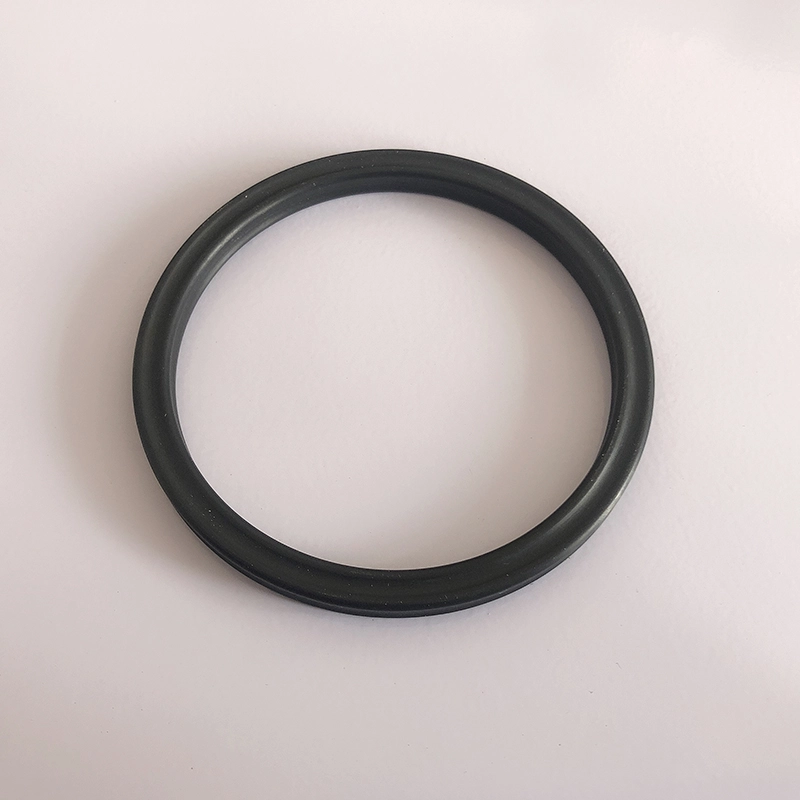

Ο δακτύλιος σφράγισης σε σχήμα αστεριού είναι μια σφραγίδα τεσσάρων χείλη με σχήμα σχήματος Χ, οπότε ονομάζεται επίσης δακτύλιος σχήματος Χ. Είναι μια βελτίωση και ενίσχυση που βασίζεται στον δακτύλιο Ο. Οι διαστάσεις της διατομής είναι οι ίδιες με τον δακτύλιο Ο των ΗΠΑ ως πρότυπο 568A και μπορεί βασικά να αντικαταστήσει τη χρήση του δακτυλίου Ο.

Πλεονεκτήματα των δακτυλίων αστέρων

Σε σύγκριση με τους δακτυλίους Ο, οι δακτύλιοι αστέρων έχουν λιγότερη αντίσταση τριβής και λιγότερη αντίσταση εκκίνησης επειδή σχηματίζουν μια λίπανση κοιλότητα μεταξύ των χείλη σφράγισης. Επειδή η άκρη του φλας βρίσκεται στο κοίλο τμήμα της διατομής, το φαινόμενο σφράγισης είναι καλύτερο. Η μη κυκλική διατομή αποφεύγει αποτελεσματικά το κυλιόμενο φαινόμενο κατά τη διάρκεια της παλινδρομικής κίνησης.

Μηχανισμός εργασίας δακτυλίου αστέρων

Ο δακτύλιος αστέρων είναι ένα αυτοκόλλητο στοιχείο στεγανοποίησης διπλής δράσης. Οι ακτινικές και αξονικές δυνάμεις εξαρτώνται από την πίεση του συστήματος. Καθώς αυξάνεται η πίεση, η παραμόρφωση της συμπίεσης του δακτυλίου αστέρων θα αυξηθεί και η συνολική δύναμη σφράγισης θα αυξηθεί, σχηματίζοντας έτσι μια αξιόπιστη σφράγιση.

Πώς να επιλέξετε ένα δακτύλιο σφραγίδων σε σχήμα αστεριού

Εάν είναι γνωστή η διάμετρος του άξονα και της οπής, επιλέξτε τον κατάλληλο δακτύλιο σφράγισης σε σχήμα αστεριού σύμφωνα με τα ακόλουθα κριτήρια:

1. Στατική σφράγιση ή παλινδρομική γραμμική κίνηση: (1) Σφραγίδα οπών: Η εσωτερική διάμετρο του δακτυλίου σε σχήμα αστεριού πρέπει να είναι συμβατός με την αυλάκωση ή λιγότερο από περίπου το 2% της διαμέτρου του πυθμένα αυλάκωσης. Επειδή η δύναμη προ-συμπίεσης που παράγεται από την προ-συμπίεση μπορεί να αποτρέψει αποτελεσματικά τον δακτύλιο σφράγισης σε σχήμα αστεριού να στρίψει και να κυλήσει. (2) σφράγιση άξονα: Η εσωτερική διάμετρο του δακτυλίου σε σχήμα αστεριού πρέπει να είναι ίσος ή κατάλληλα μεγαλύτερος από την εξωτερική διάμετρο του άξονα κατά περίπου 0,2 ~ 0,3mm ή μπορεί να είναι περίπου 1% μεγαλύτερη από την εξωτερική διάμετρο του άξονα. Ως αποτέλεσμα, ο δακτύλιος σφραγίδας θα είναι ευκολότερο να εγκατασταθεί και να έχει μεγαλύτερη διάρκεια ζωής.

2. Σφραγίδα περιστροφής: Η εσωτερική διάμετρο του δακτυλίου σε σχήμα αστεριού θα πρέπει να είναι περίπου 2 ~ 5% μεγαλύτερη από τη διάμετρο του άξονα που σφραγίζει. Επειδή ο δακτύλιος σφράγισης θα παράγει τριβή και θερμαίνεται όταν χρησιμοποιείται σε περιστρεφόμενη κίνηση και το καουτσούκ θα συρρικνωθεί όταν θερμαίνεται (φαινόμενο Joule). Επομένως, προκειμένου να διασφαλιστεί ότι ο δακτύλιος σφράγισης μπορεί να λιπαίνει και να λειτουργεί αξιόπιστα, πρέπει να επιλεγεί ένας δακτύλιος σε σχήμα αστεριού με εσωτερική διάμετρο από τη διάμετρο του άξονα. Συνήθως, ένας δακτύλιος σφράγισης με μικρότερη διατομή μπορεί να καλύψει τις ανάγκες της στατικής σφράγισης. Αντίθετα, θα πρέπει να επιλεγεί ένας δακτύλιος σφράγισης με μεγαλύτερη διατομή για να καλύψει τη δυναμική σφραγίδα. Στην περίπτωση υψηλής πίεσης ή μεγάλα κενά, πρέπει να επιλεγεί ένα καουτσούκ με υψηλότερη σκληρότητα. Ο καλύτερος τρόπος είναι να προσθέσετε ένα δακτύλιο συγκράτησης PTFE για να αποτρέψετε τη ζημιά εξώθησης υψηλής πίεσης.

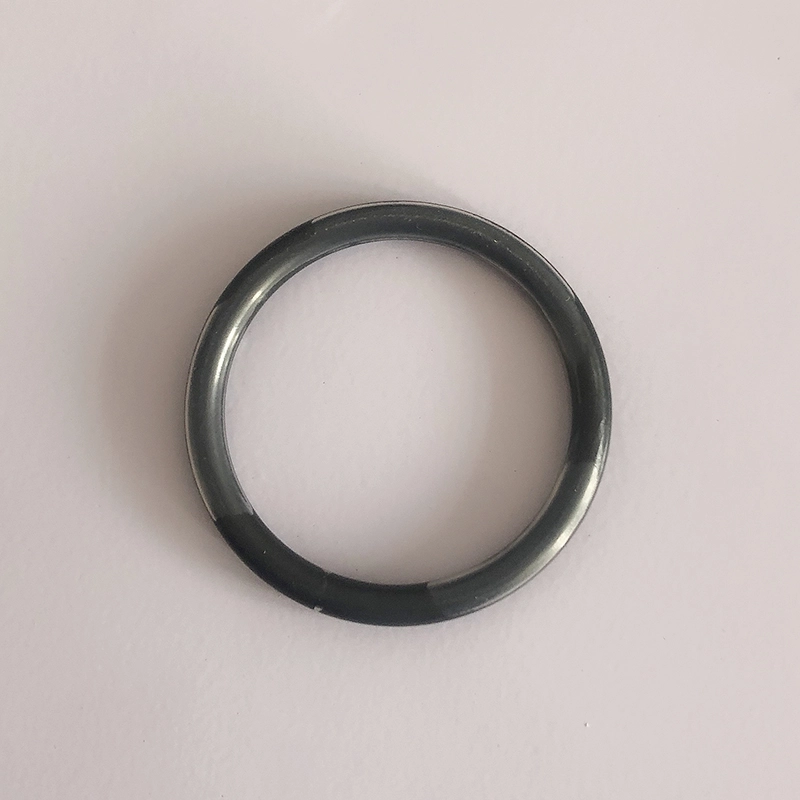

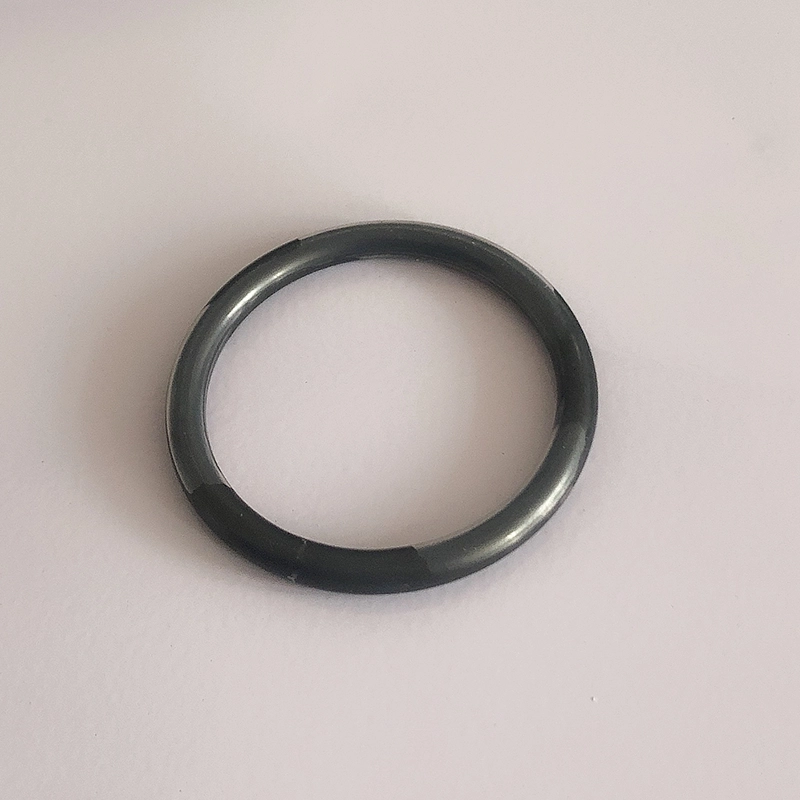

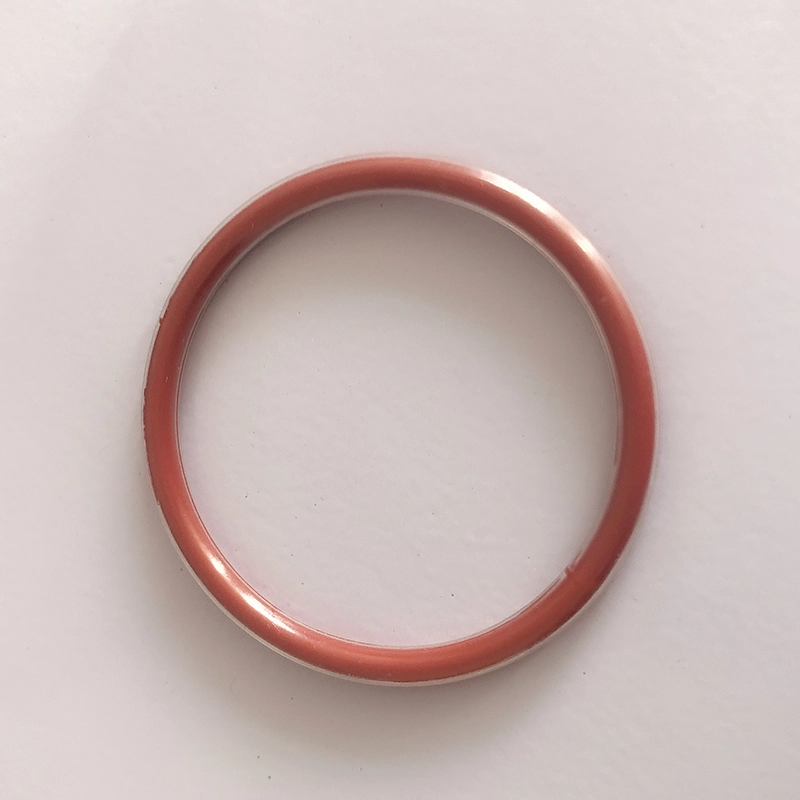

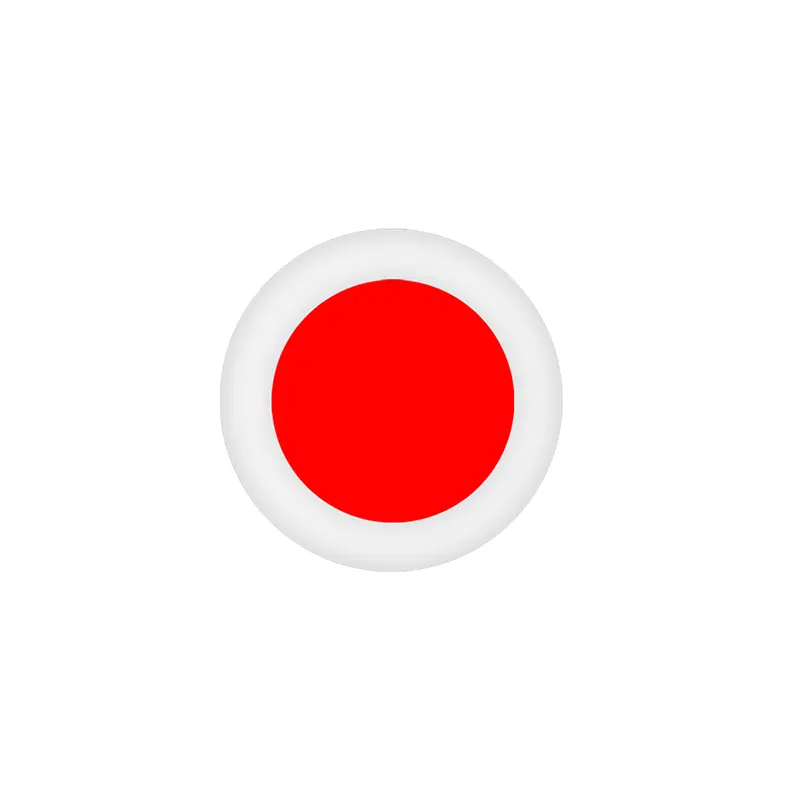

Ο επικαλυμμένος δακτύλιος Ο συνδυάζει οργανικά την ελαστικότητα και τη σφράγιση του καουτσούκ με τη χημική αντίσταση του τεφλόν. Αποτελείται από έναν εσωτερικό πυρήνα σιλικόνης ή φθοροτεκέντου και σχετικά λεπτή εξωτερική επίστρωση Teflon FEP ή Teflon PFA.

Υλικό: Το Teflon Fep και το Teflon PFA είναι ουσιαστικά παρόμοιοι, αλλά το Teflon PFA έχει καλύτερη αντοχή σε υψηλή θερμοκρασία από το Teflon FEP. Εφαρμοστέο εύρος θερμοκρασίας Teflon FEP Shell: -60 ℃ ~ 205 ℃ μπορεί να χρησιμοποιηθεί στα 260 ℃ για σύντομο χρονικό διάστημα Teflon PFA Shell: -60 ℃ ~ 260 ℃ μπορεί να χρησιμοποιηθεί στα 300 ℃ για σύντομο χρονικό διάστημα:

1. Εξαιρετική χημική αντίσταση, κατάλληλη για σχεδόν όλα τα χημικά μέσα

2. Ευρεία περιοχή θερμοκρασίας

3. Καλή αντίσταση συμπίεσης

4.

5. Καλή αντι-κολύμβηση

6. Αντίσταση υψηλής πίεσης

7. Εξαιρετική ανθεκτικότητα σφράγισης και μεγάλη διάρκεια ζωής

Εφαρμογή: Αντλίες και βαλβίδες, δοχεία αντίδρασης, μηχανικές σφραγίδες, φίλτρα, δοχεία πίεσης, εναλλάκτες θερμότητας, λέβητες, φλάντζες αγωγών, συμπιεστές αερίου κλπ.

Βιομηχανίες εφαρμογών: Χημική βιομηχανία, παραγωγή αεροσκαφών, φαρμακευτική βιομηχανία, πετρελαϊκή και χημική μεταφορά και εξευγενισμός, κινηματογραφική βιομηχανία, μηχανική ψύξης, βιομηχανία επεξεργασίας τροφίμων, βιομηχανία χαρτοπαικτικών λεσχών, παραγωγή χρωστικών, ψεκασμός χρωμάτων κλπ.

Οδηγίες εγκατάστασης για δαχτυλίδια σφράγισης

1. Τα μέρη όπου εγκαθίστανται ή διέρχονται τα δακτυλίους σφράγισης πρέπει να είναι ομαλά, απαλλαγμένα από burrs, αυλακώσεις και αιχμηρές γωνίες. Η τραχύτητα της εσωτερικής οπής θα πρέπει να φτάσει τα 1,6μ και η τραχύτητα του άξονα θα πρέπει να φτάσει στο 0,8um.

2. Εφαρμόστε καθαρό λάδι φωτός ή γράσο για να λιπάνετε την επιφάνεια του δακτυλίου στεγανοποίησης και τα σχετικά μέρη σε επαφή.

3. Εάν είναι δύσκολο να εγκαταστήσετε το δακτύλιο στεγανοποίησης στον άξονα, βυθίστε το σε ζεστό νερό για λίγα λεπτά για να το επεκτείνετε. Αυτός ο μαλακός και ο διευρυμένος δακτύλιος O είναι ευκολότερο να εγκατασταθεί. Εγκαταστήστε το δακτύλιο O όταν είναι ζεστό και το μέγεθός του θα επιστρέψει στο αρχικό του μέγεθος μετά την ψύξη.

4. Μην λυγίζετε τον δακτύλιο Ο πολύ βίαια, διαφορετικά θα προκαλέσει ρυτίδες στο τεφλόν και επηρεάζει τη χρήση του.

Η συνιστώμενη συμπίεση του επικαλυμμένου δακτυλίου Ο είναι η εξής:

Στατική κατάσταση σφράγισης: 15%-20%

Δυναμική κατάσταση σφράγισης: 10%-12%

Πνευματική κατάσταση: 7%-8%

Η πραγματική συμπίεση θα πρέπει να λαμβάνει υπόψη τις συνθήκες εργασίας, ειδικά την πίεση εργασίας σφράγισης και άλλους παράγοντες.

Χαρακτηριστικά και εφαρμογές προϊόντος:

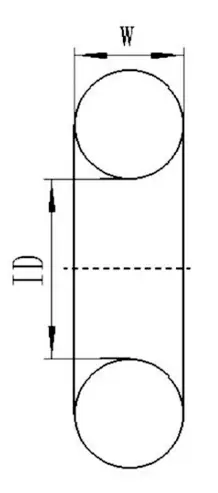

Πρότυπο	O-δακτυλιοειδής διαμέτρου w
Αμερικανικό πρότυπο ως 568 Βρετανικό πρότυπο BS 1516	1.78	2.62	3.52	5.33	6.99	-
Ιαπωνικό πρότυπο IT B2401	1.9	2.4	3.1	3.5	5.7	8.4
Διεθνές πρότυπο ISO 3601/1 Γερμανικό πρότυπο DIN 3771/1 Κινεζικό πρότυπο CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
Προτιμώμενα μεγέθη μετρικών	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
Αμερικανικό πρότυπο ως 568 (900 σειρές)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

Υλικό δακτυλίου αστέρων:

Το υλικό είναι γενικά Shaw A70 Nitrile καουτσούκ NBR.

Επικαλυμμένος Ο-δακτύλιος:

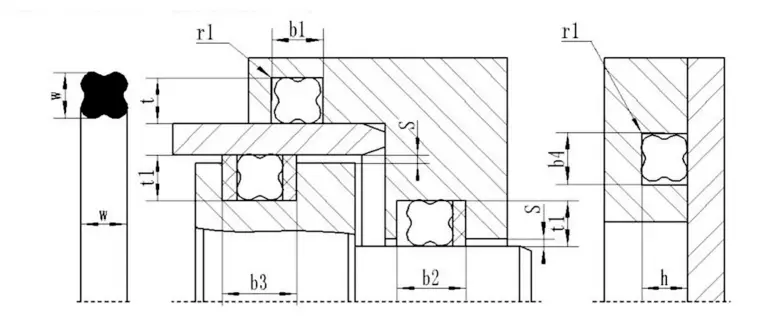

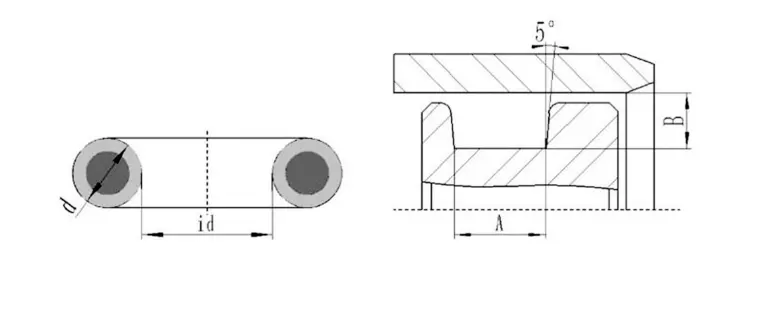

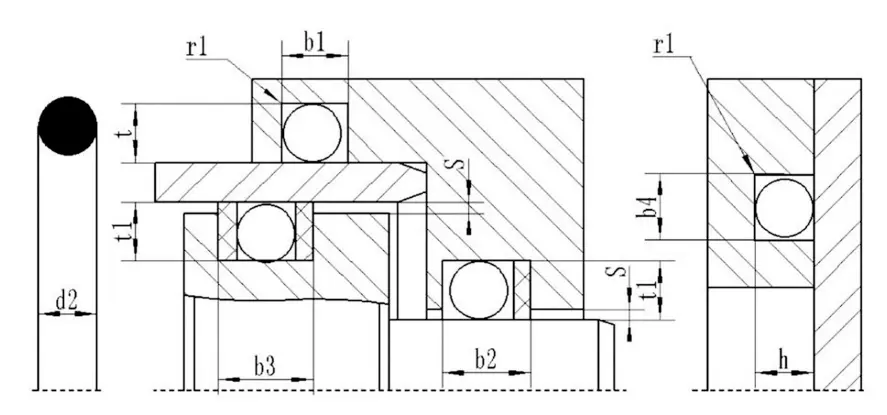

Σχηματικό διάγραμμα της αυλάκωσης του εγκλεισμένου δακτυλίου

Πίνακας διαστάσεων του αυλάκι του εγκλεισμένου δακτυλίου (συνιστάται)

Ruichen Seal Seal PTFE SEAL ΕΓΚΑΤΑΣΤΑΣΗ

Ⅰ. Οδηγός εγκατάστασης

1. Η σφράγιση πρέπει να εγκατασταθεί στην προφορτωμένη πλευρά, που βλέπει στην κατεύθυνση πίεσης.

2. Το σώμα του κυλίνδρου και η ράβδος εμβόλου πρέπει να κατασκευαστούν με push-in chamfers που πληρούν τις απαιτήσεις των δειγμάτων της εταιρείας μας.

3.

4. Τα σπειρώματα, οι αυλακώσεις δακτυλίου καθοδήγησης, κλπ. Πρέπει να καλύπτονται, επειδή η σφραγίδα δεν μπορεί να ωθηθεί μέσω αυλακώσεων, τρυπημένες τρύπες ή τραχύ επιφάνειες.

5. Κάθε σκόνη, συντρίμμια ή άλλα ξένα σωματίδια πρέπει να αφαιρεθεί προσεκτικά.

6. Τα εργαλεία με αιχμηρές άκρες δεν πρέπει να χρησιμοποιούνται.

7.

8. Εάν το χείλος της σφράγισης πρέπει να περάσει από την οπή πίεσης λαδιού, θα πρέπει να χρησιμοποιείται ένα πλαστικό ραβδί για να ωθήσει απαλά το χείλος για να αποφευχθεί η λοξή της οπής να καταστρέψει το χείλος σφράγισης. Οι τρύπες του κυλίνδρου θα πρέπει να λυγίζονται. (Εικόνα 3)

Ⅱ. Μέθοδος εγκατάστασης

Οι ανοικτές (split) αυλακώσεις μπορούν να εγκατασταθούν χωρίς εργαλεία.

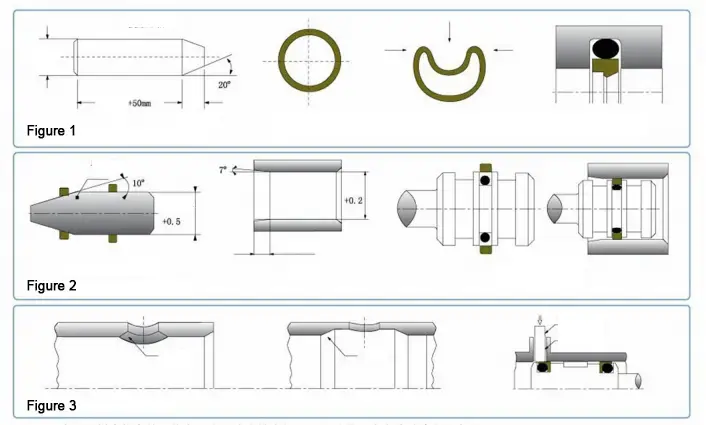

Εγκατάσταση κλειστών σφραγίδων ράβδων εμβόλουτος (Εικόνα 1)

1. Καθαρίστε και λάδι όλα τα υποστρώματα σφραγίδων, σφραγίδες και εργαλεία εγκατάστασης.

2. Τοποθετήστε το δακτύλιο από καουτσούκ στο αυλάκι (προσέξτε να μην το στρίψετε).

3. Συμπιέστε το δακτύλιο σφραγίδας PTFE σε σχήμα νεφρού χωρίς να σχηματίζετε μια αιχμηρή κάμψη, τοποθετήστε το συμπιεσμένο δακτύλιο σφραγίδας PTFE στην αυλάκωση και το ισοπεδώστε απαλά με το χέρι.

4. Πιέστε το άξονα ανάκτησης στη σφραγίδα και γυρίστε απαλά τον άξονα. Αφήστε το για 1 λεπτό και αφαιρέστε το άξονα. Η εγκατάσταση είναι πλήρης.

Εγκατάσταση σφραγίδων εμβόλου σε κλειστά αυλακώσεις (Εικόνα 2)

1. Καθαρίστε και λάδι όλα τα υποστρώματα σφραγίδων, σφραγίδες και εργαλεία εγκατάστασης.

2. Τοποθετήστε το δακτύλιο από καουτσούκ στο αυλάκι (προσέξτε να μην το στρίψετε).

3. Πιέστε το δακτύλιο στεγανοποίησης PTFE πάνω στο μανίκι οδηγού και τεντώστε το δακτύλιο στεγανοποίησης.

4. Σπρώξτε τον τεντωμένο δακτύλιο στεγανοποίησης στο αυλάκι του εμβόλου.

5. Σπρώξτε το μανίκι διόρθωσης στον δακτύλιο σφράγισης και περιστρέψτε ταυτόχρονα το μανίκι διόρθωσης. Αφαιρέστε το μανίκι διόρθωσης αφού το αφήσετε για 1 λεπτό και η εγκατάσταση ολοκληρώνεται.

ΣΗΜΕΙΩΣΗ: 1. Συμβουλευτείτε την εταιρεία μας εάν το προϊόν που καθορίζεται στο δείγμα της εταιρείας μας δεν μπορεί να εγκατασταθεί σε κλειστό αυλάκι αλλά δεν είναι κατάλληλο για ανοιχτή αυλάκωση.

2. Η παραπάνω εγκατάσταση των σφραγίδων PTFE δεν ισχύει για όλες τις σφραγίδες PTFE. Συμβουλευτείτε την εταιρεία μας εάν είναι απαραίτητο.
