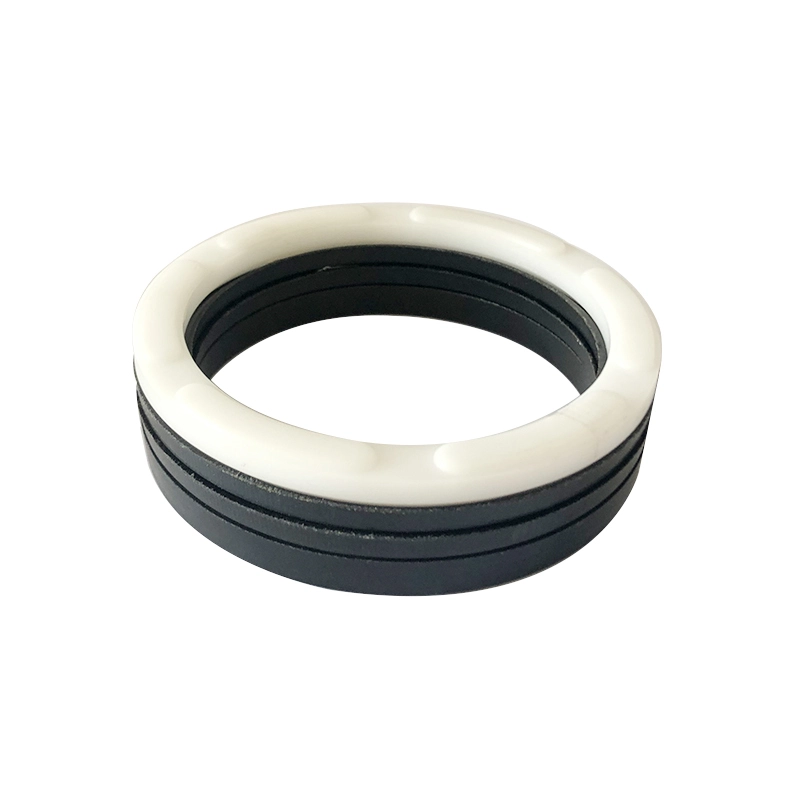

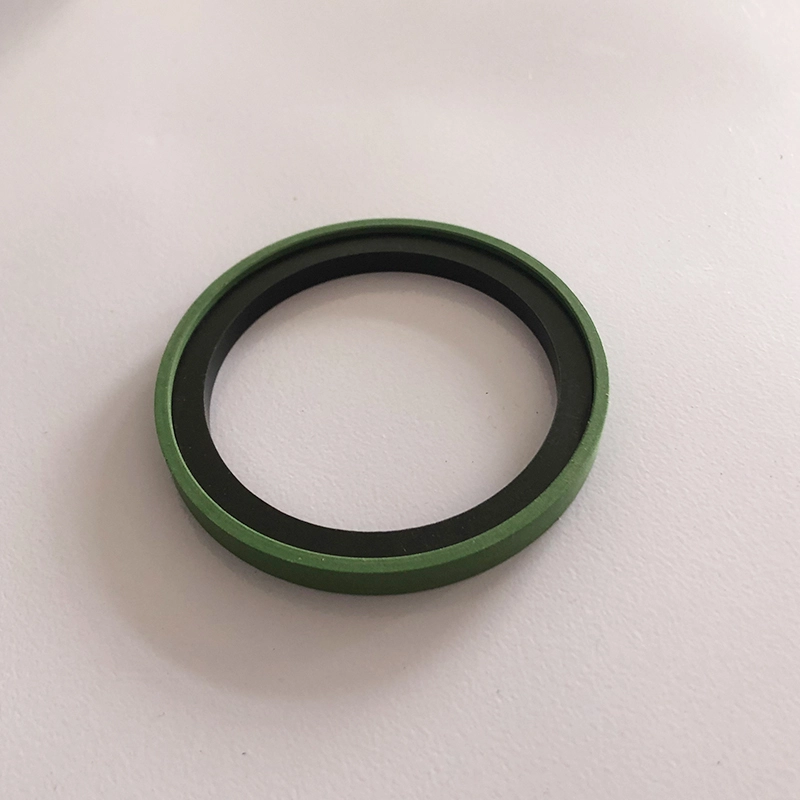

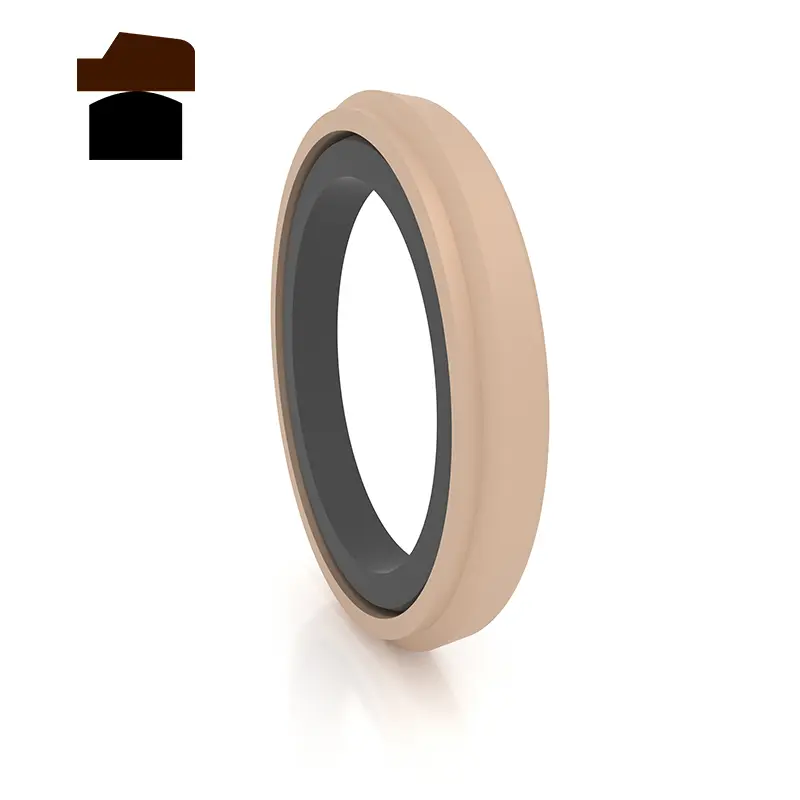

Οι υδραυλικές σφραγίδες για τις τρύπες του εμβόλου, στο εργοστάσιο και στο κέντρο Ε & Α, υπάρχουν υποδιαιρούμενα μοντέλα και τύποι, το καθένα με τα δικά του χαρακτηριστικά, αλλά έχουμε επιτύχει αυστηρό ποιοτικό έλεγχο.

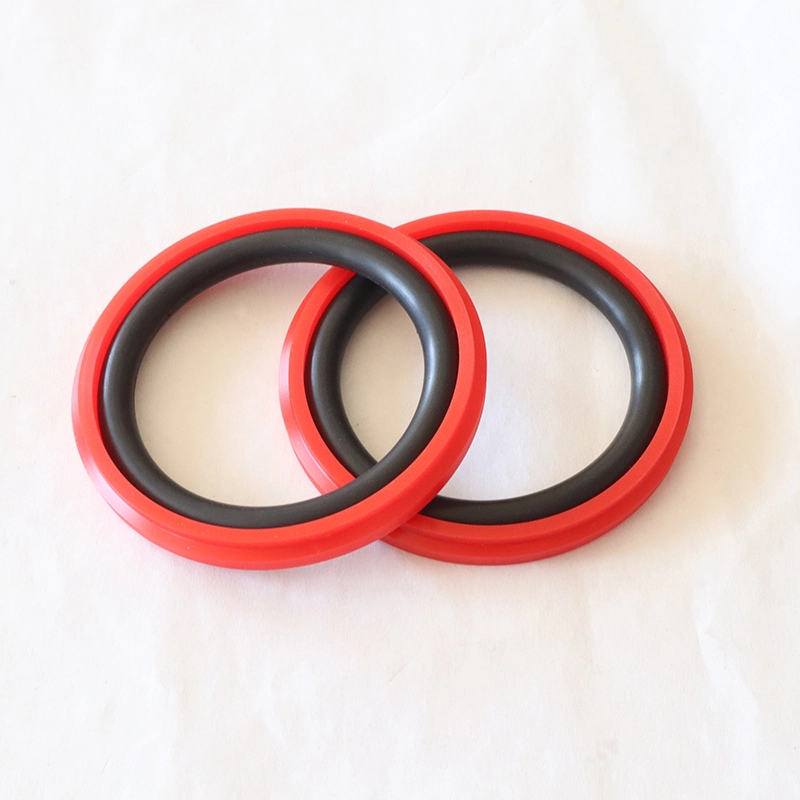

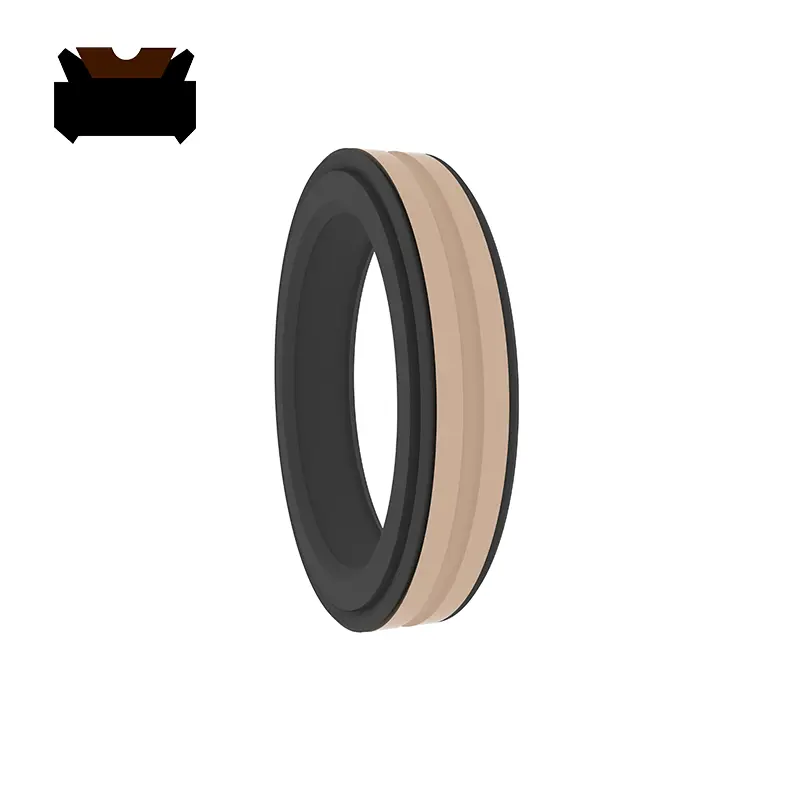

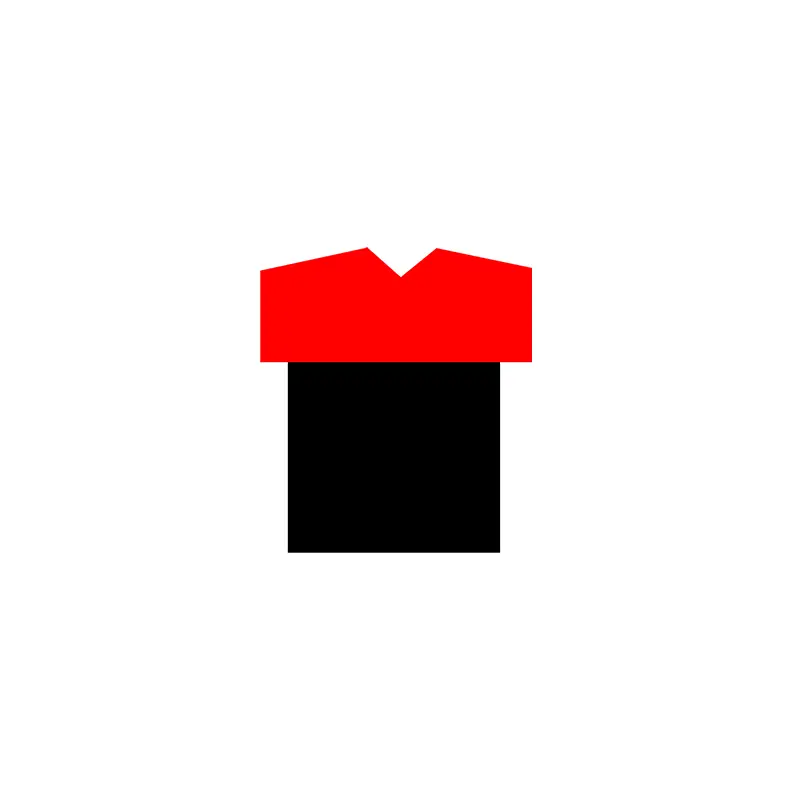

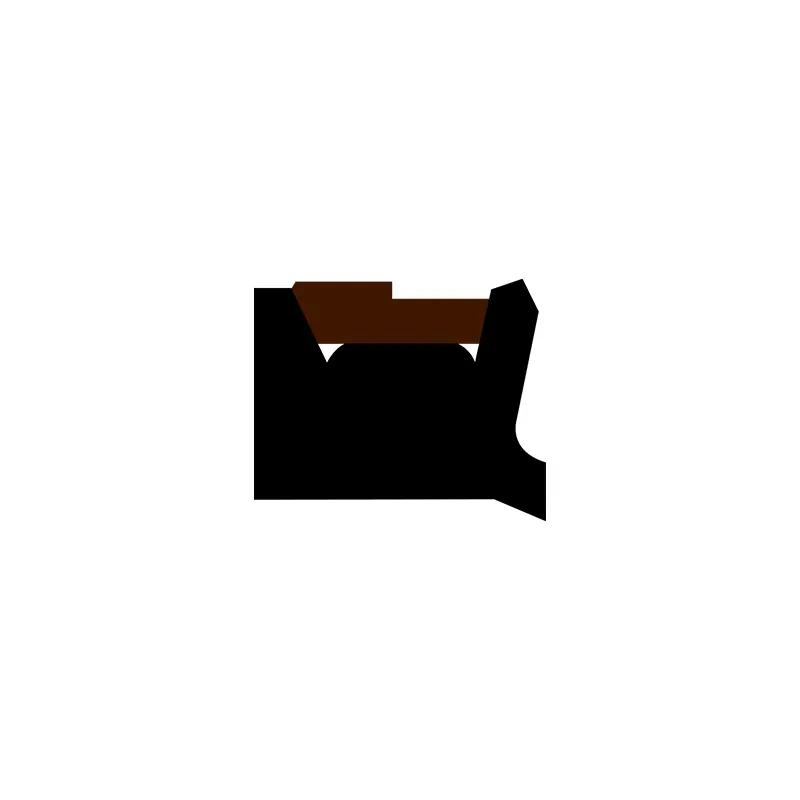

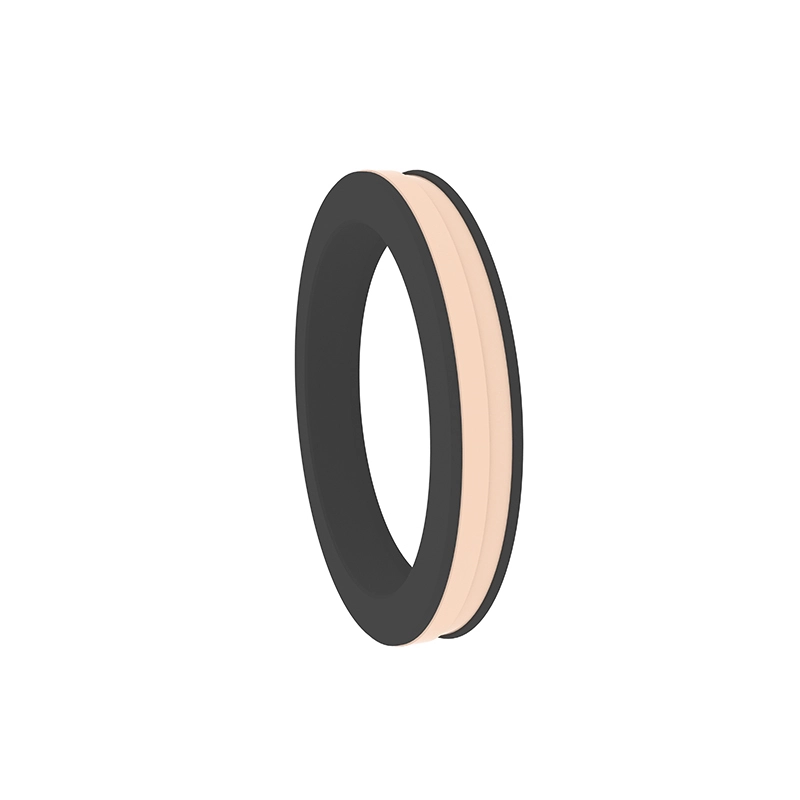

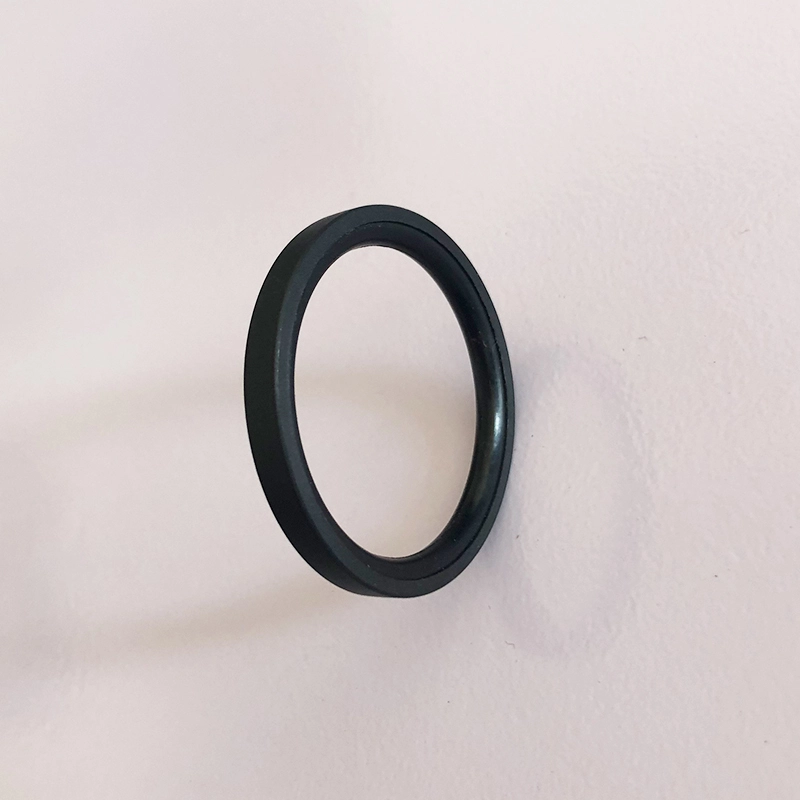

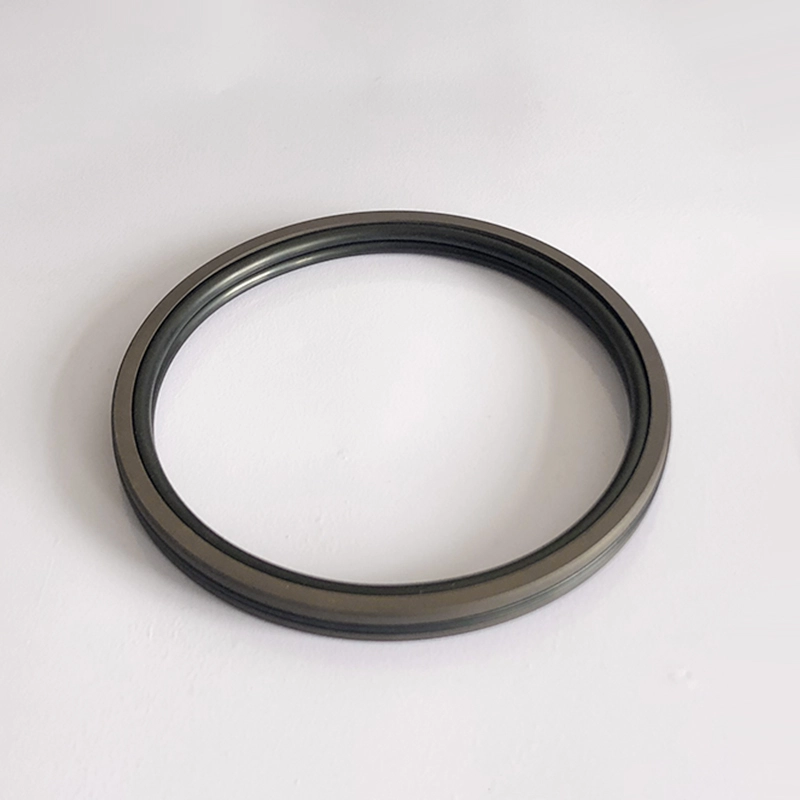

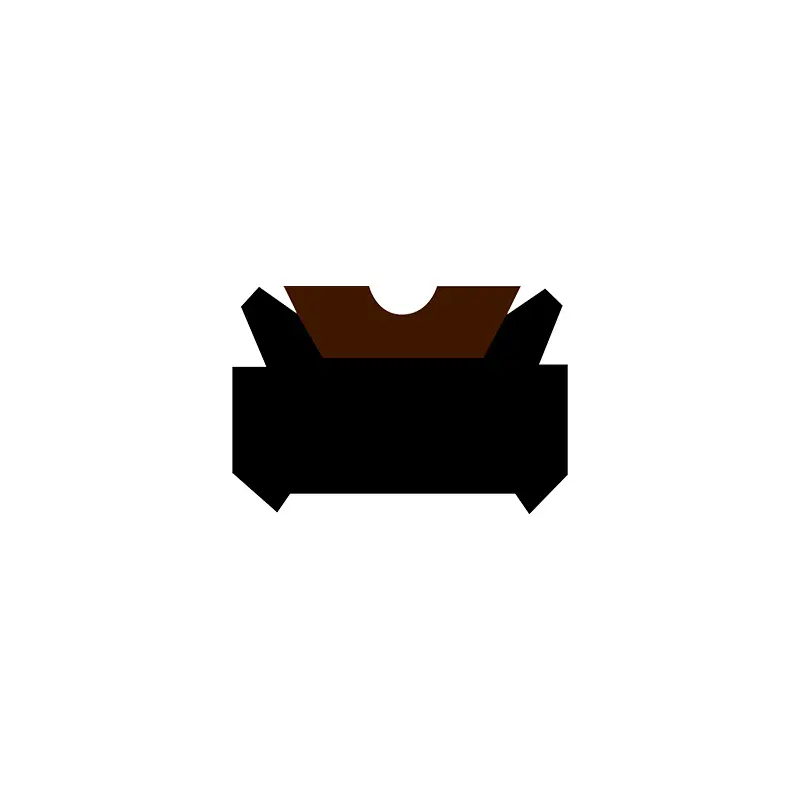

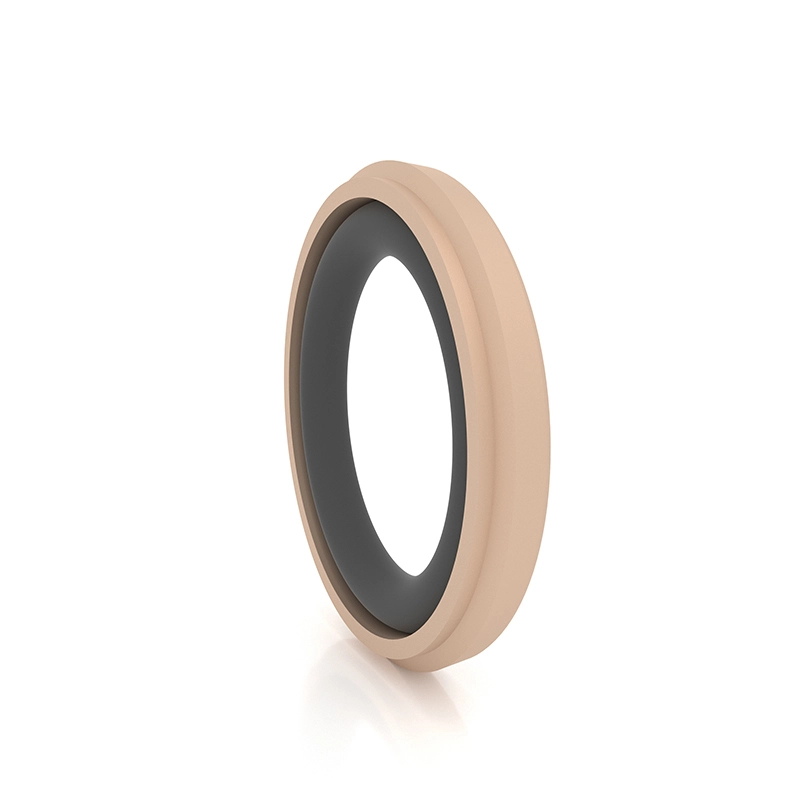

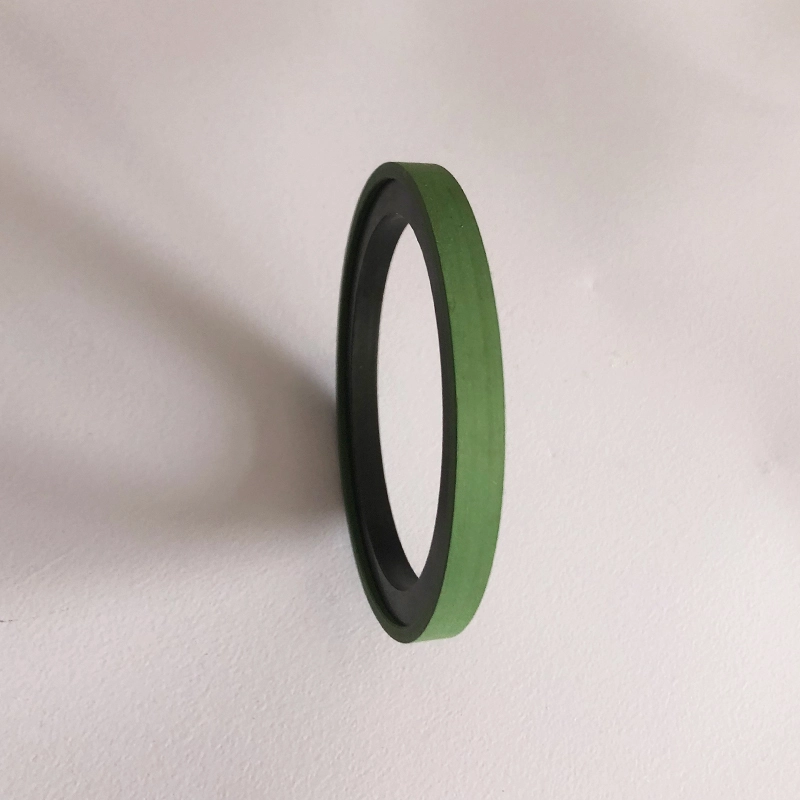

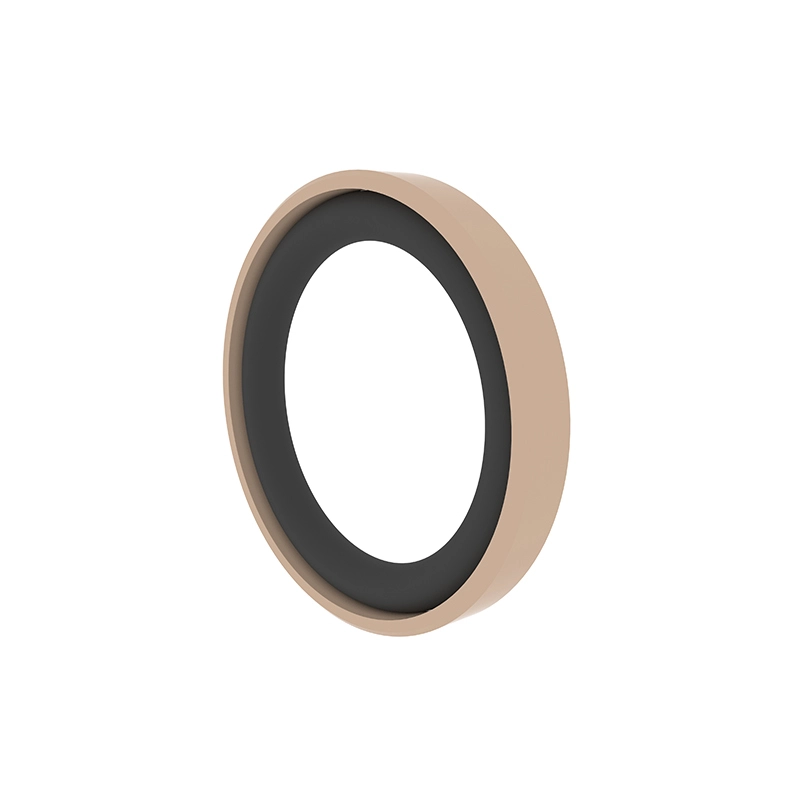

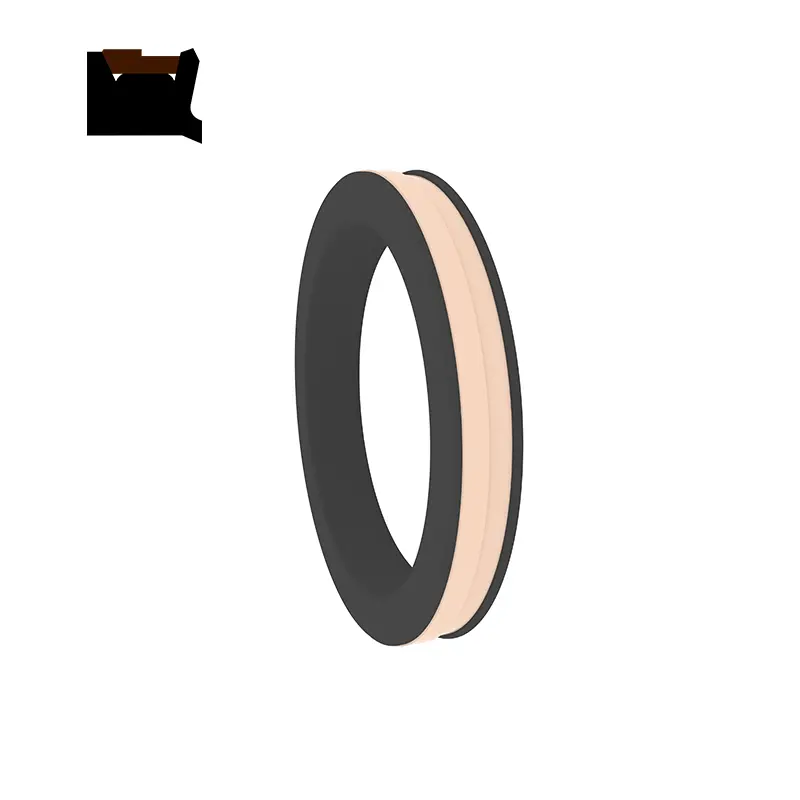

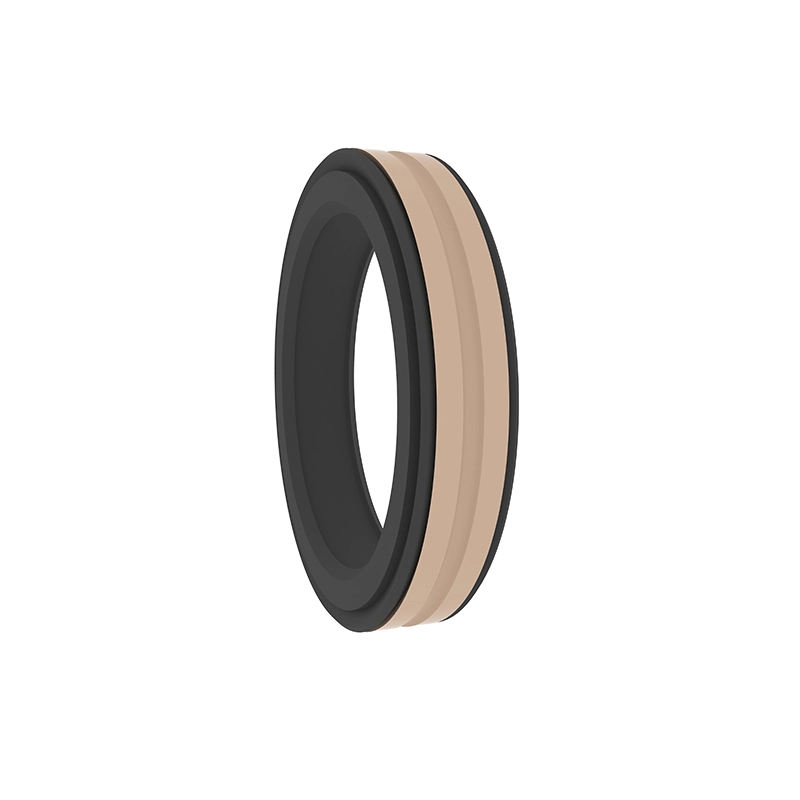

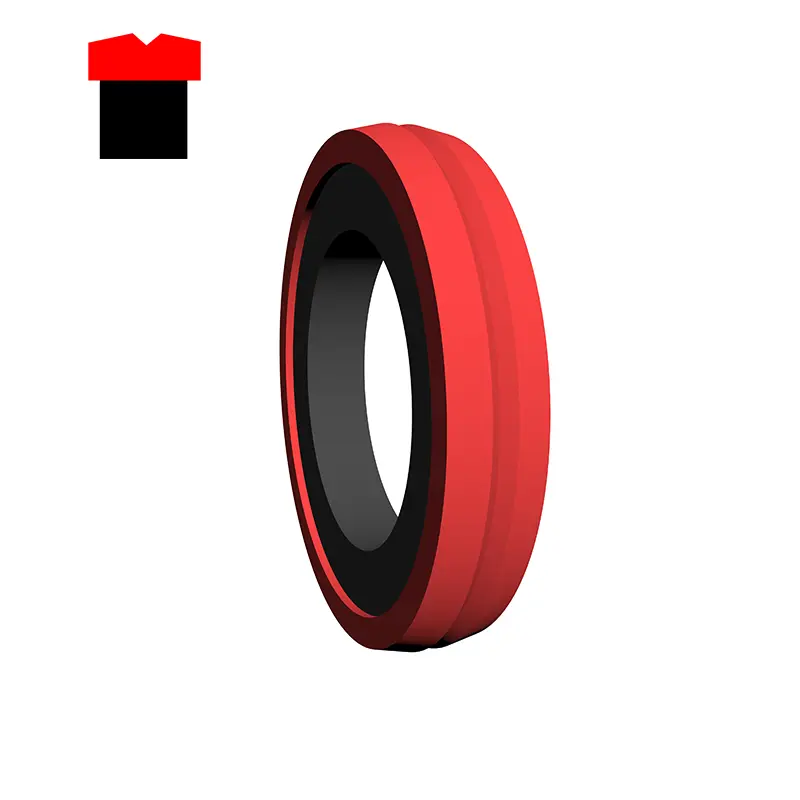

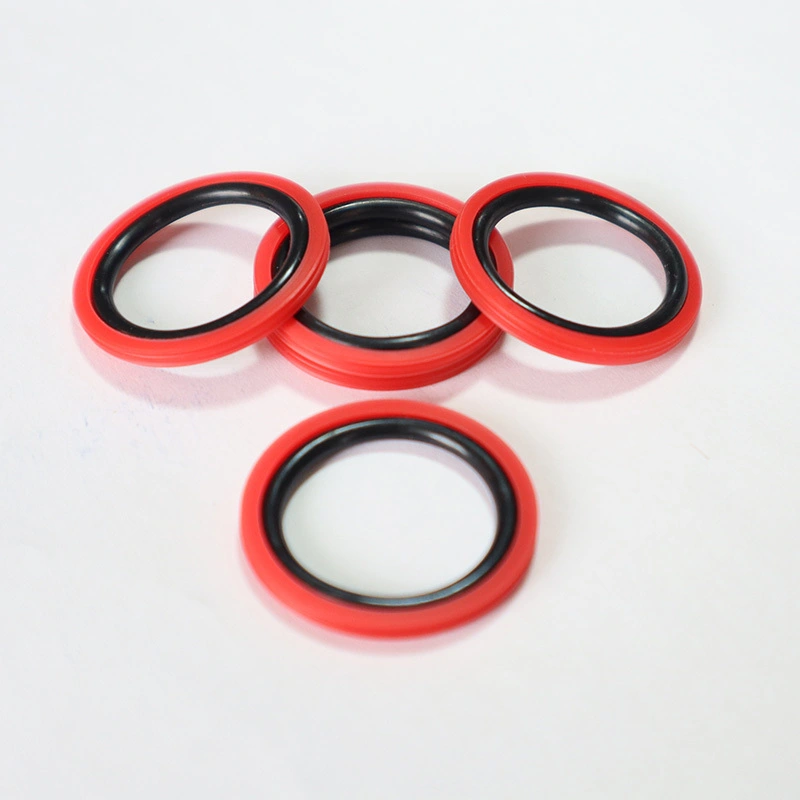

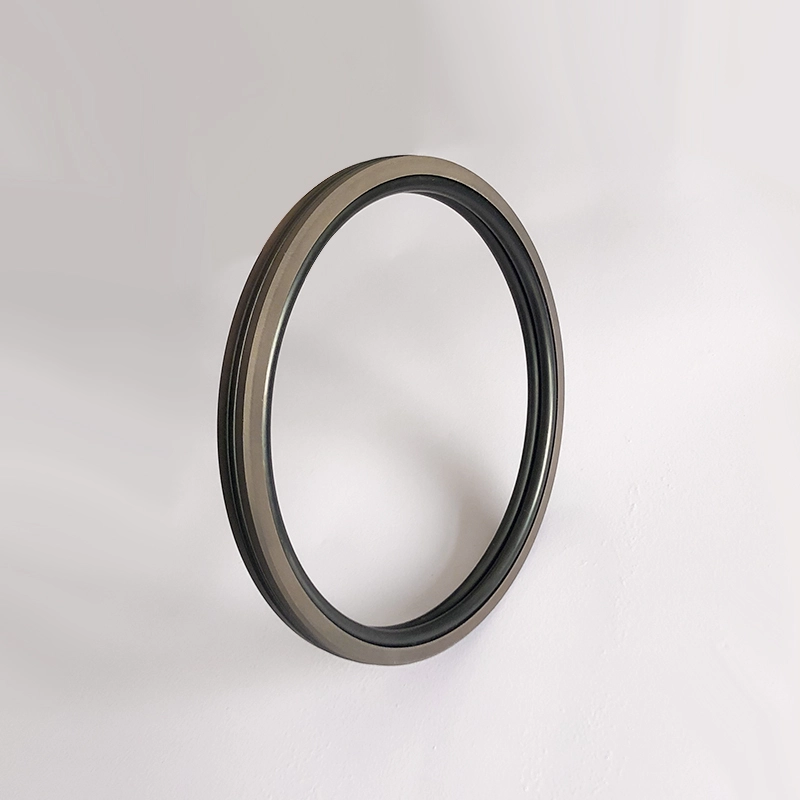

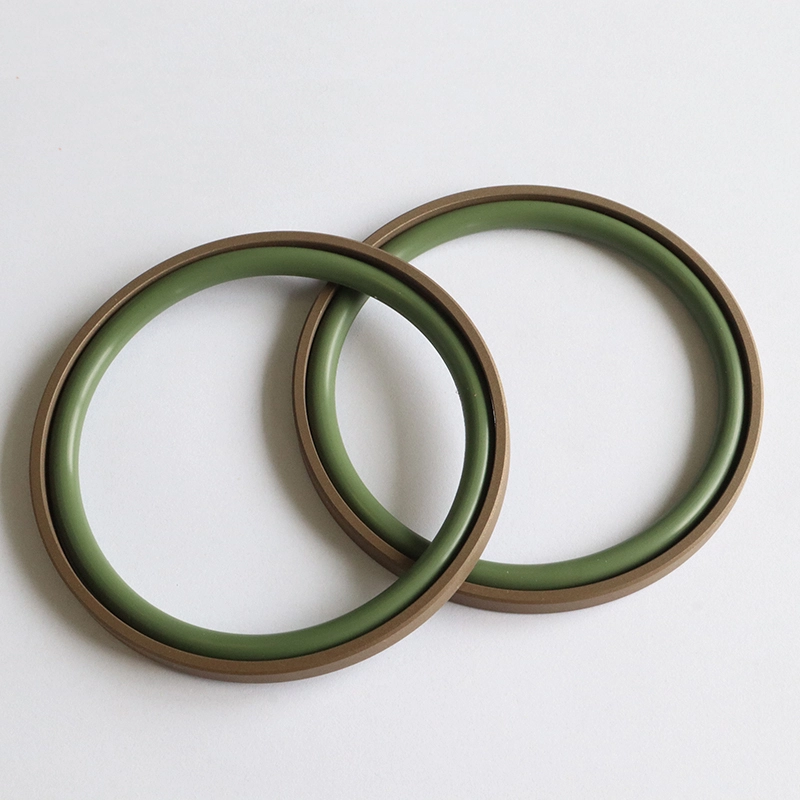

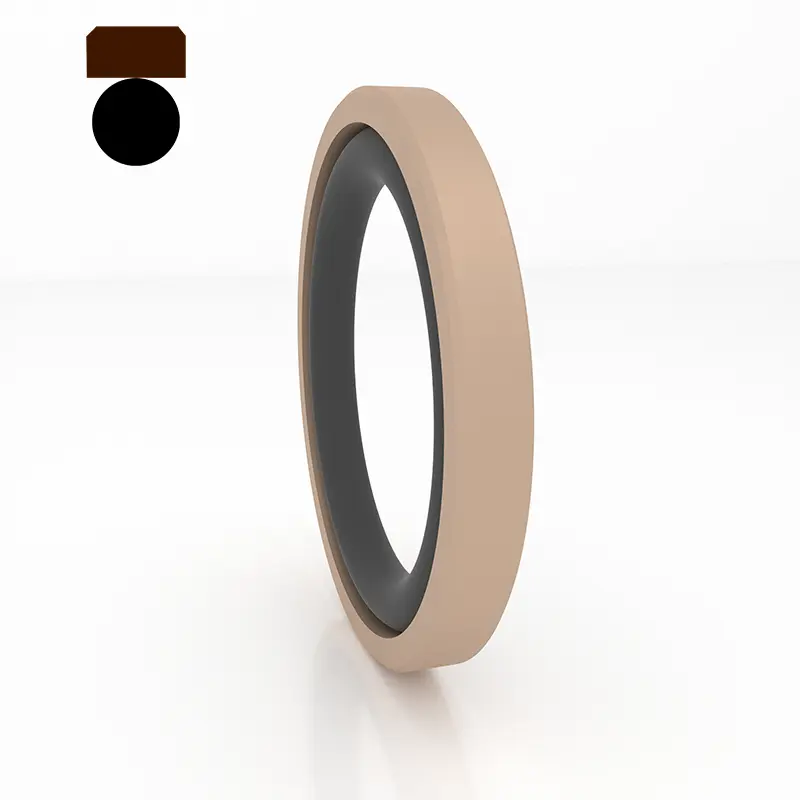

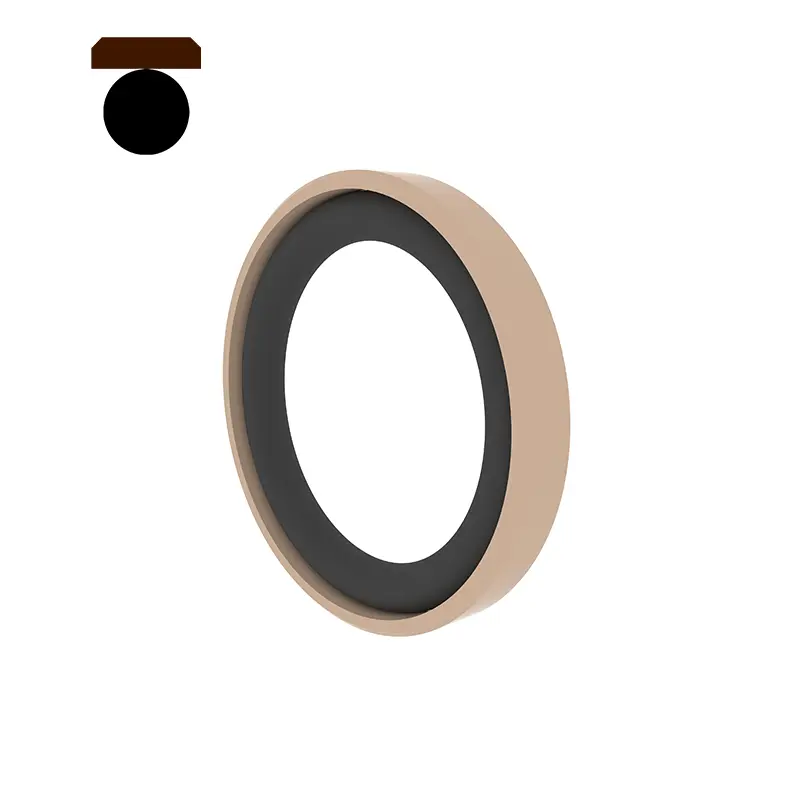

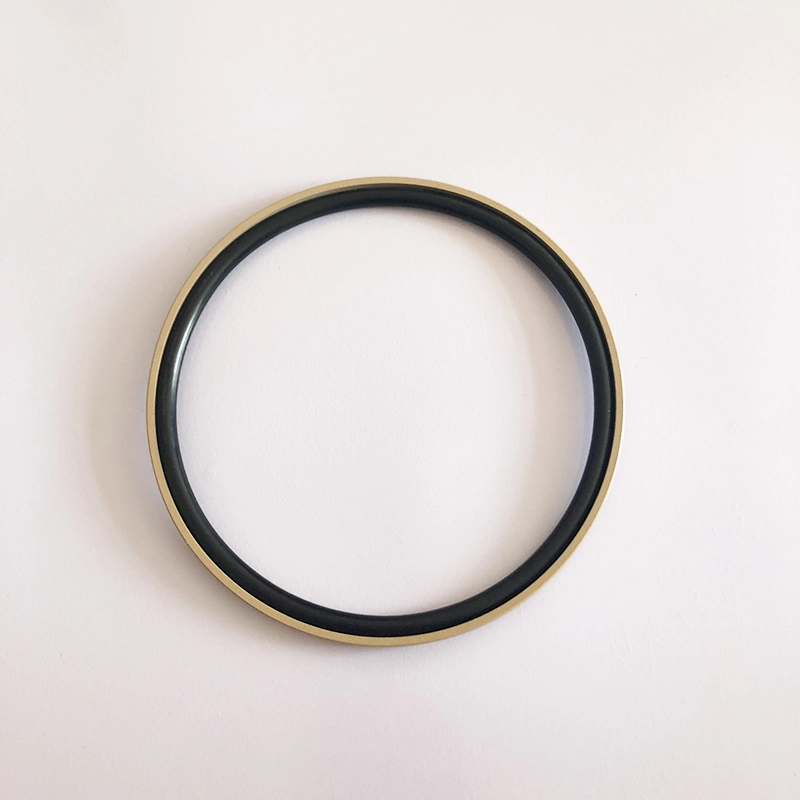

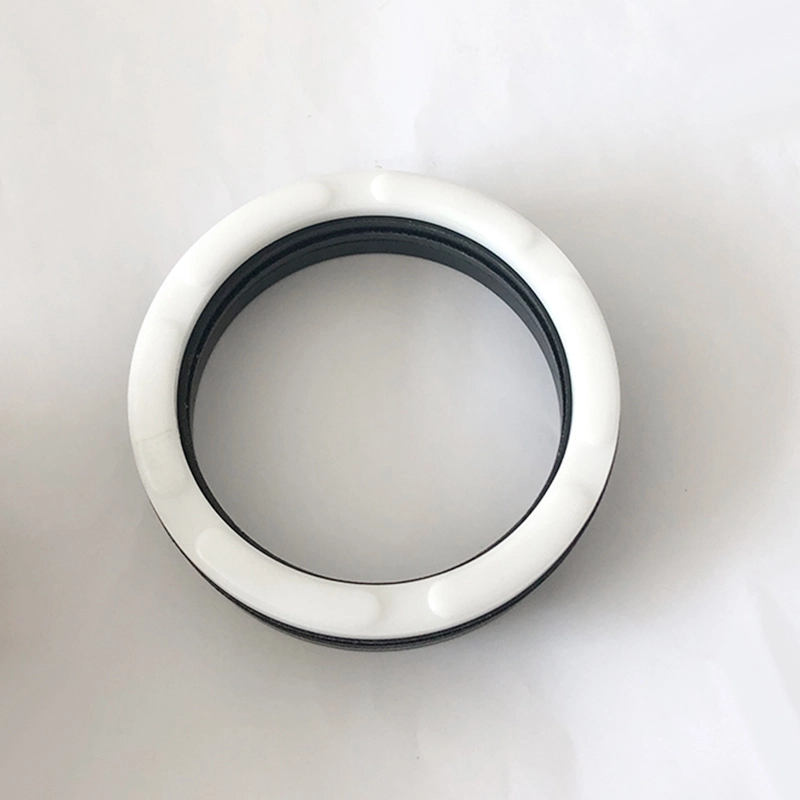

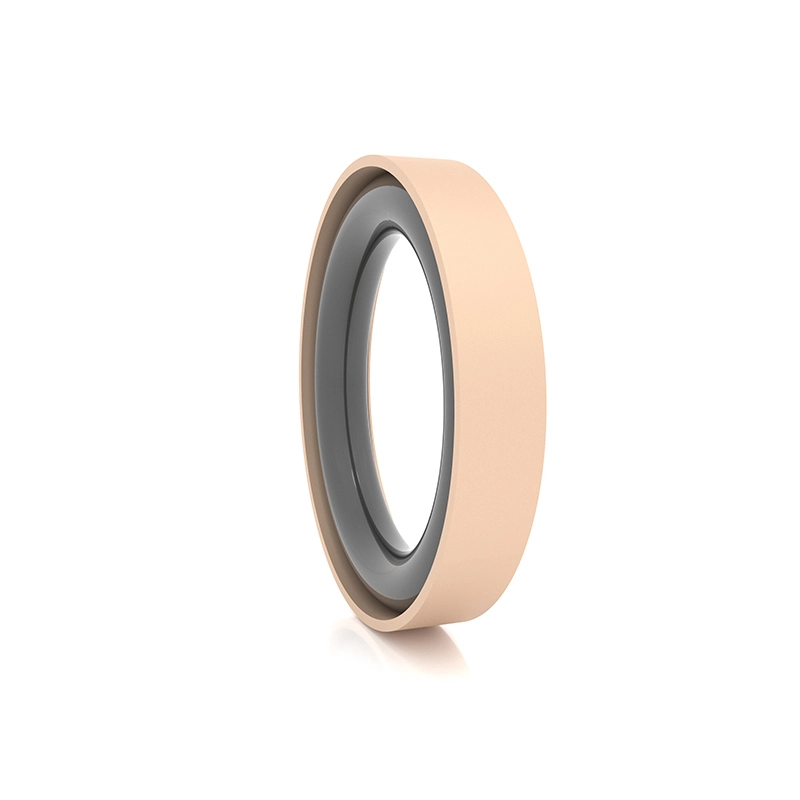

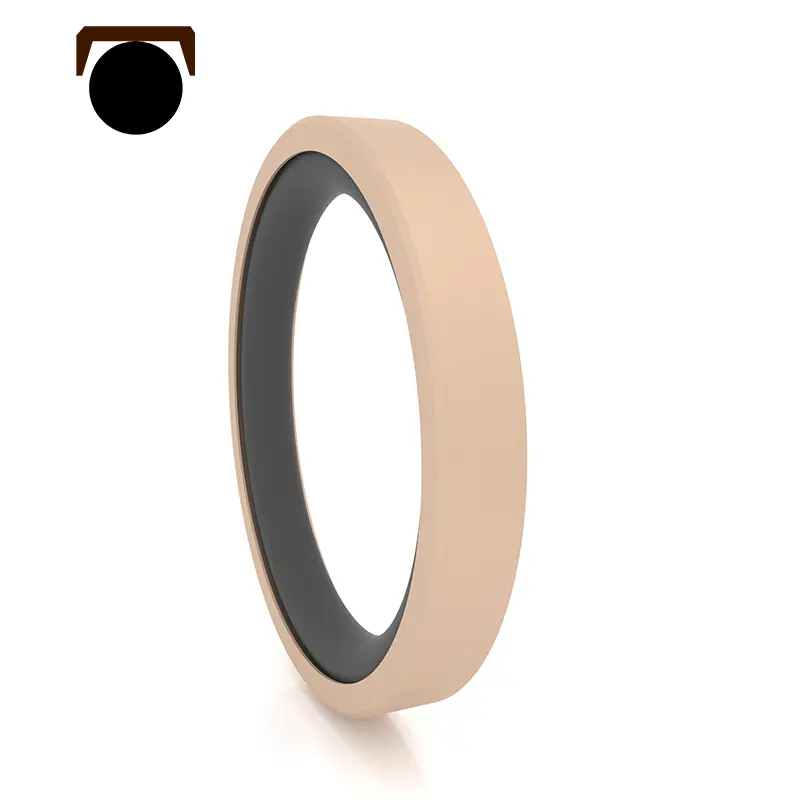

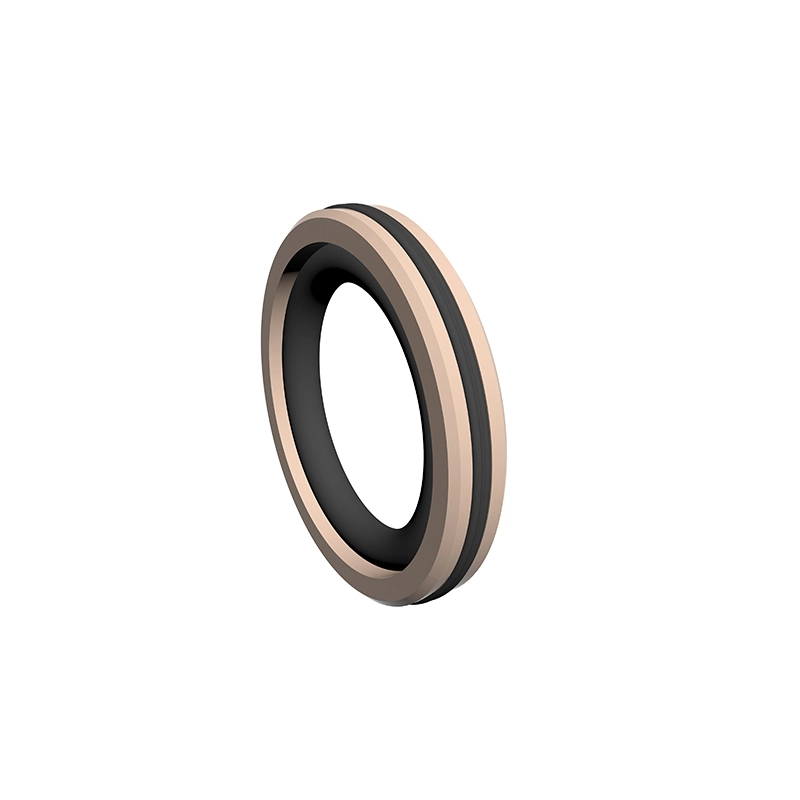

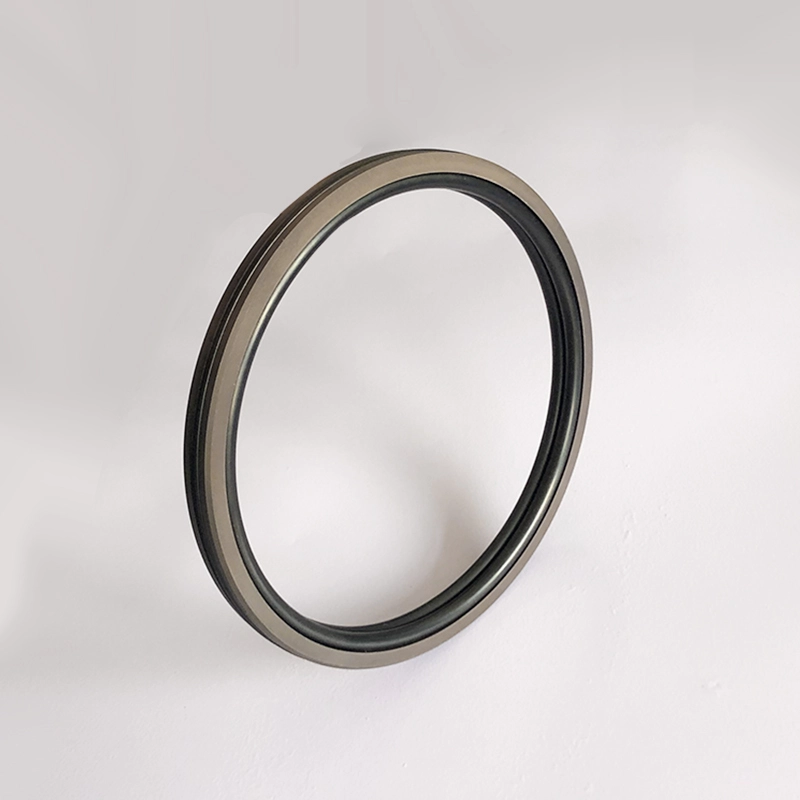

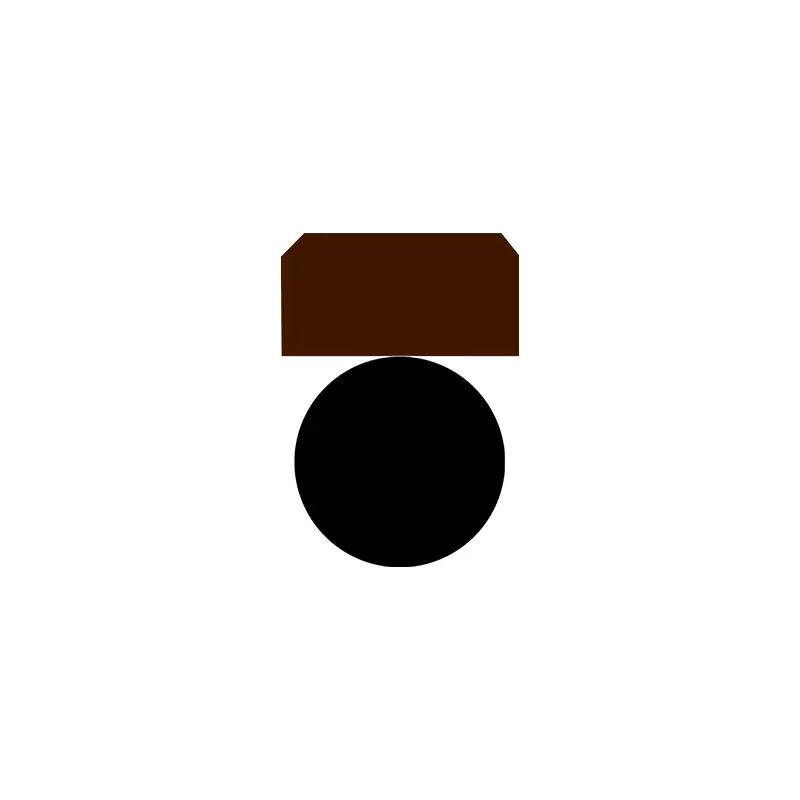

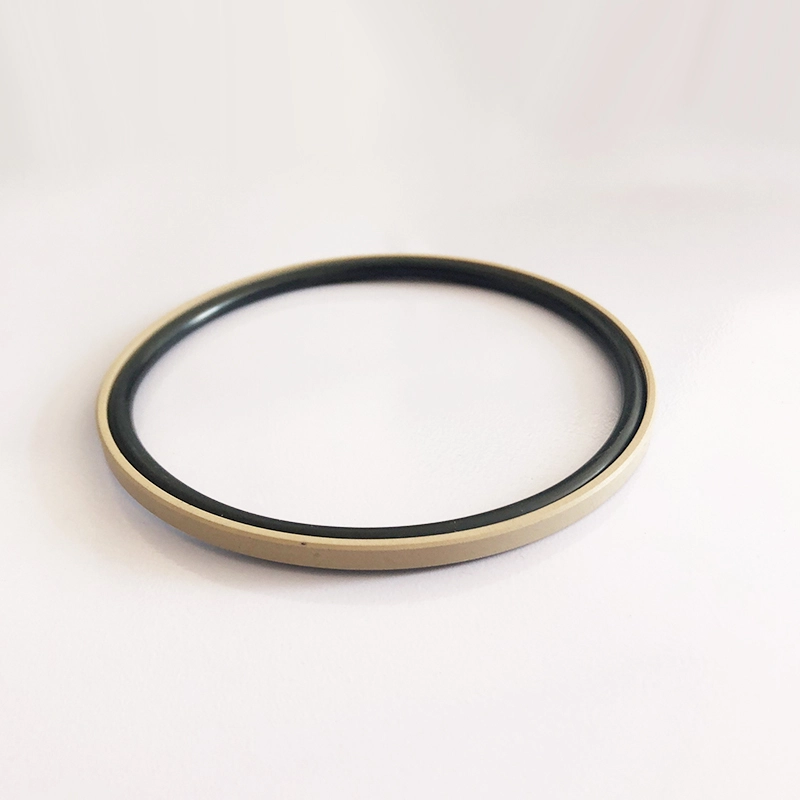

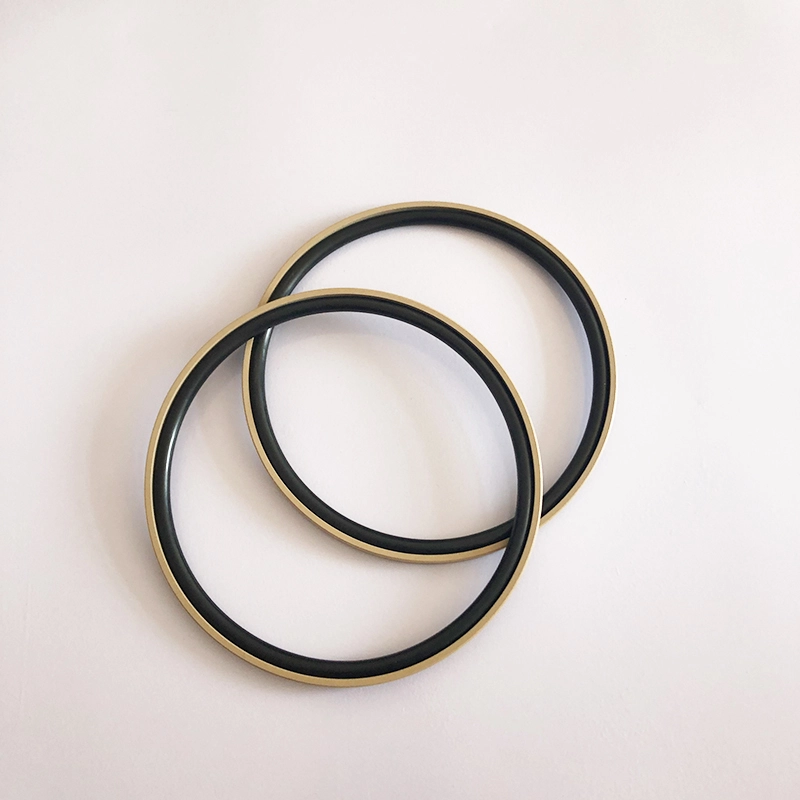

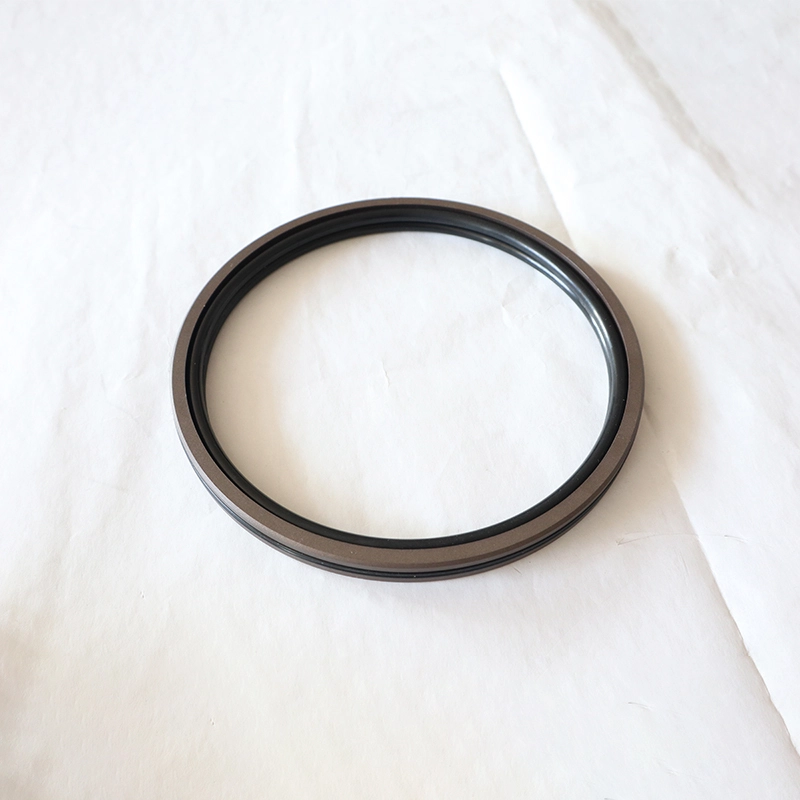

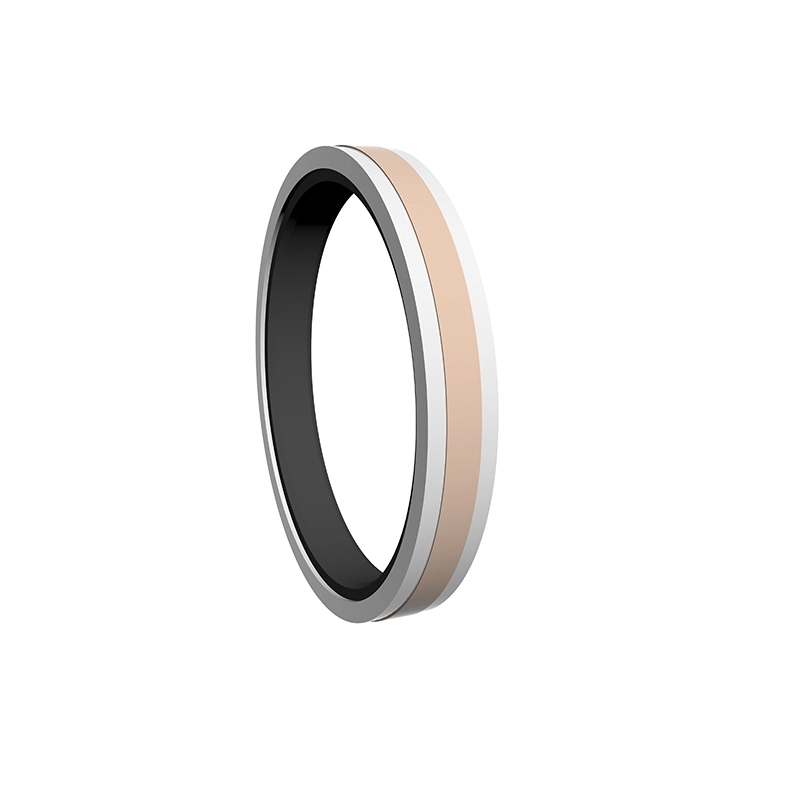

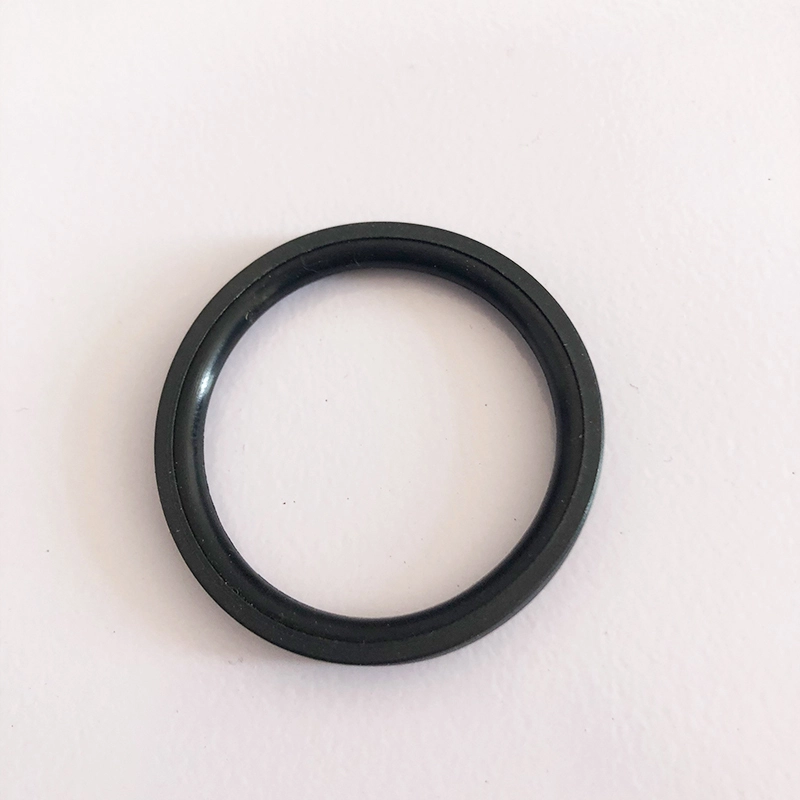

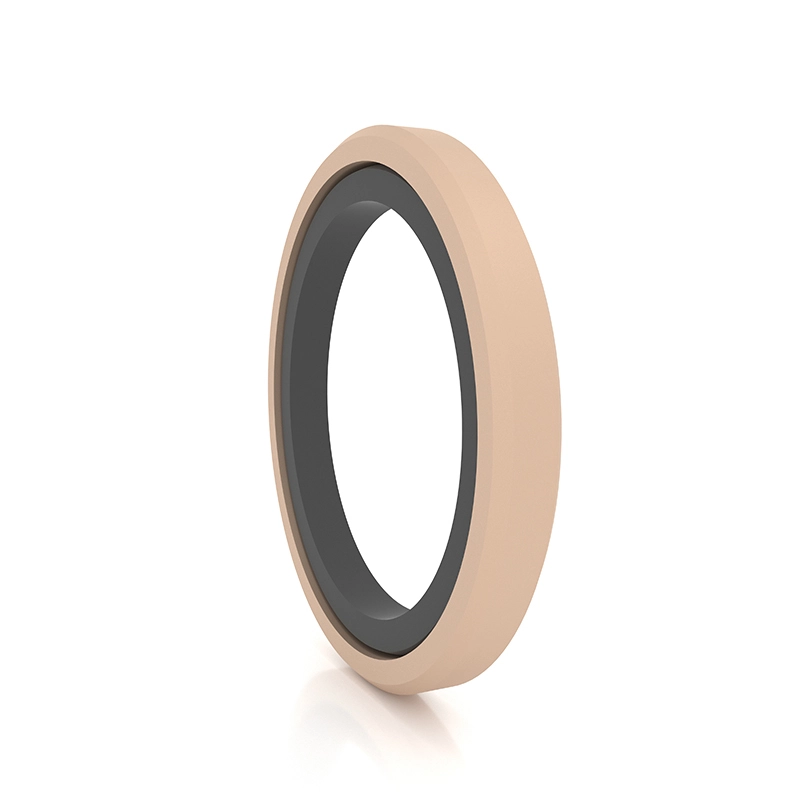

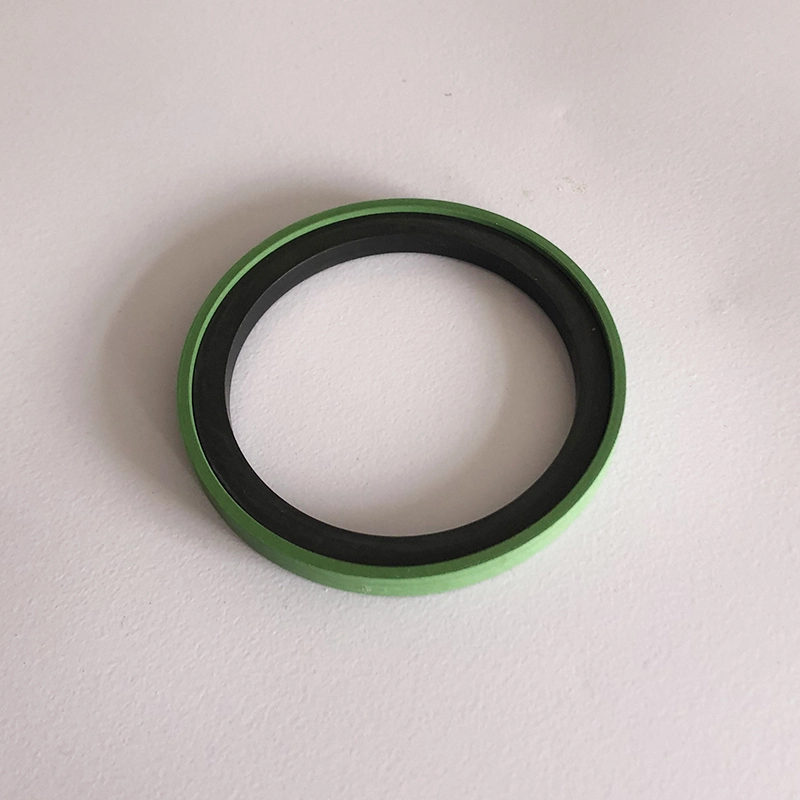

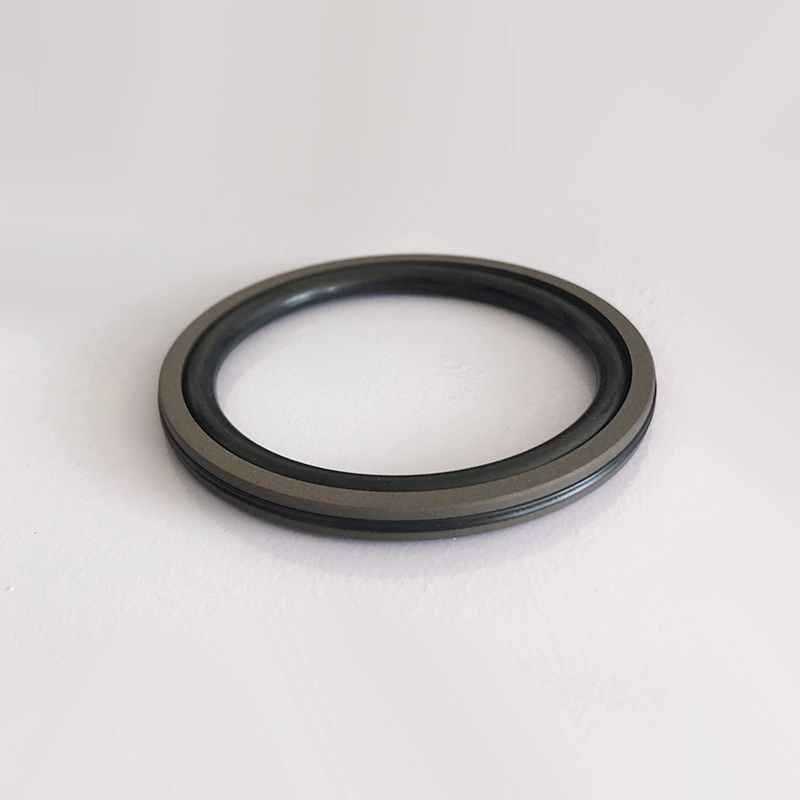

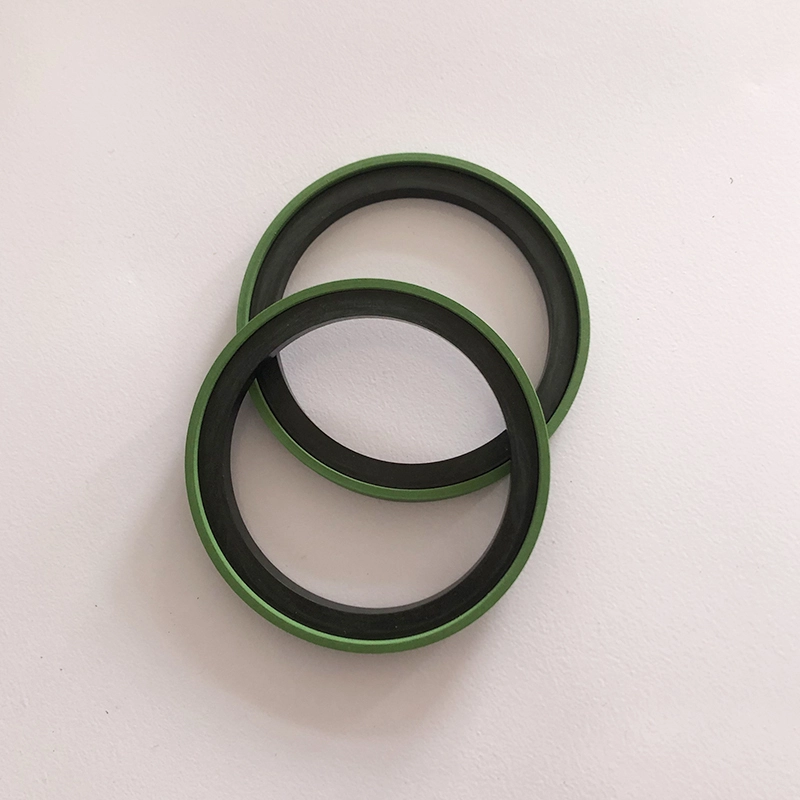

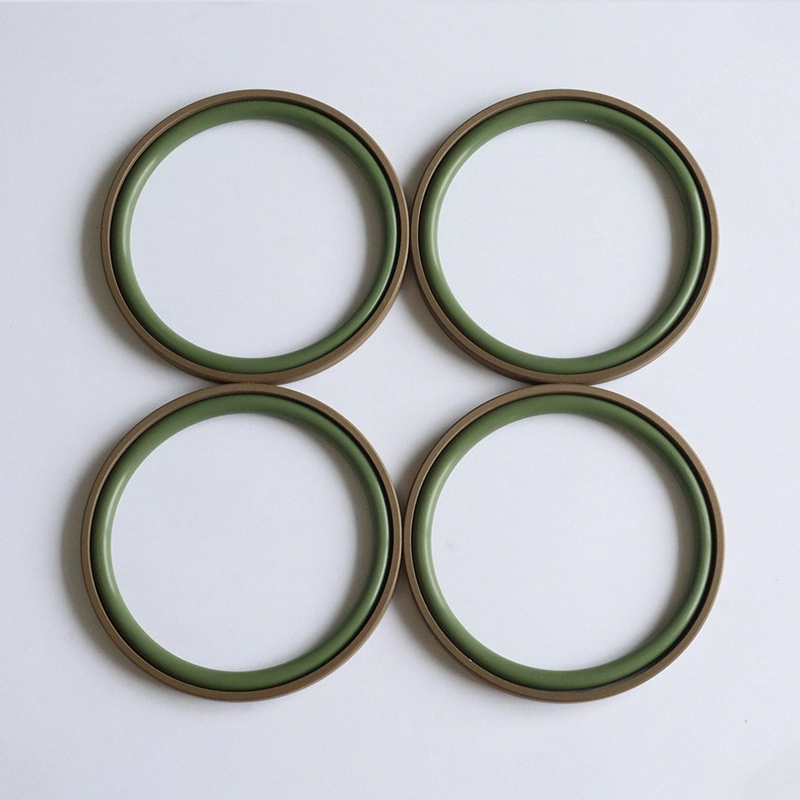

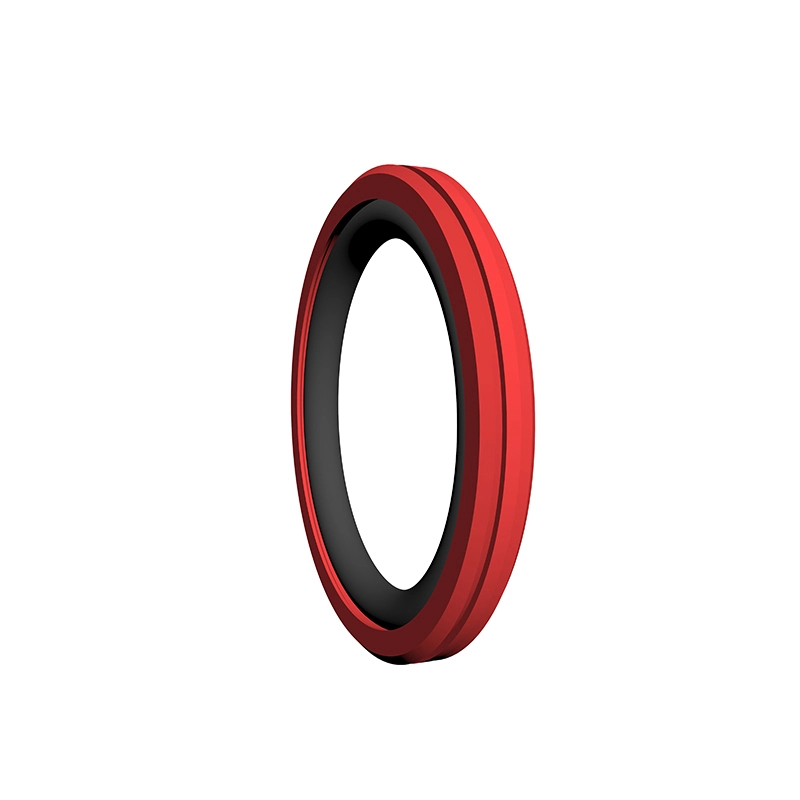

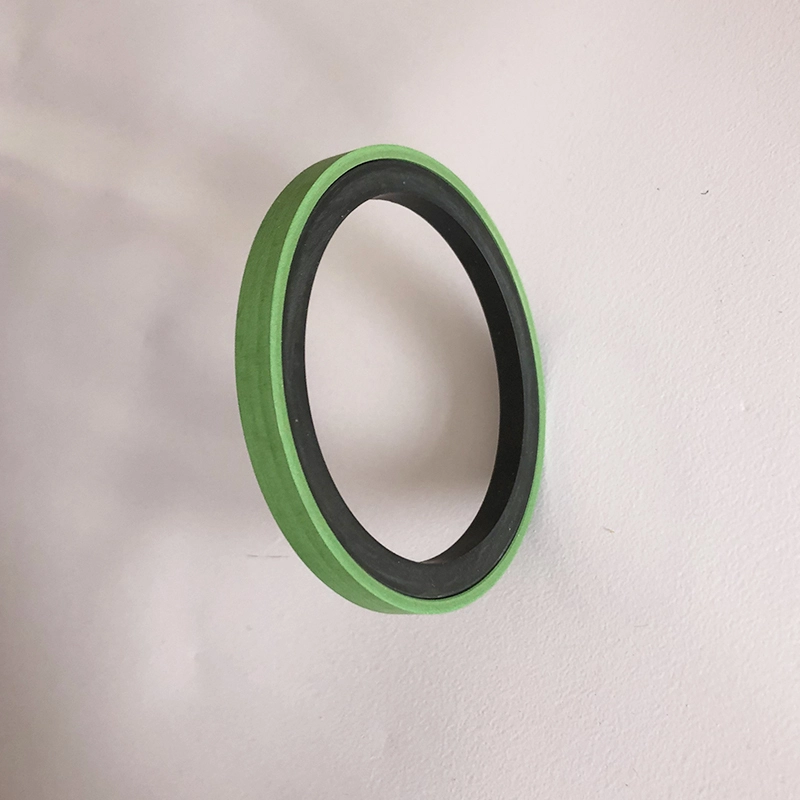

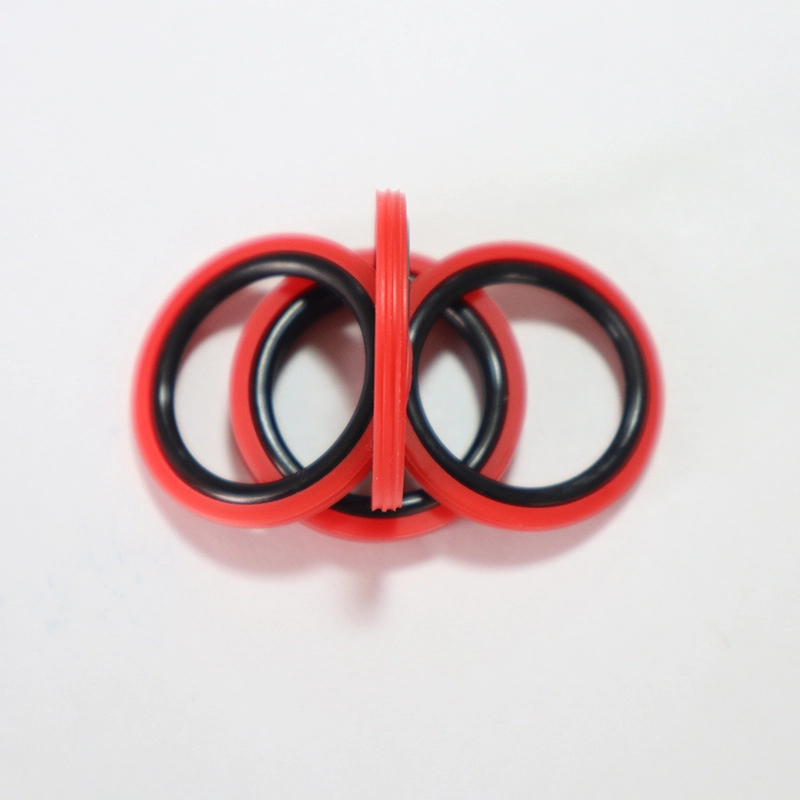

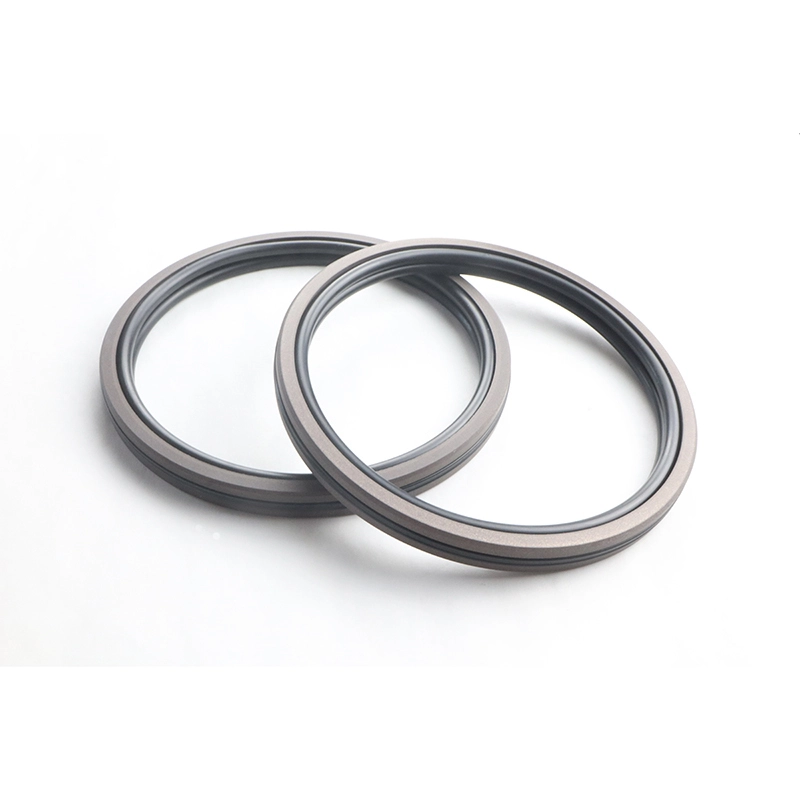

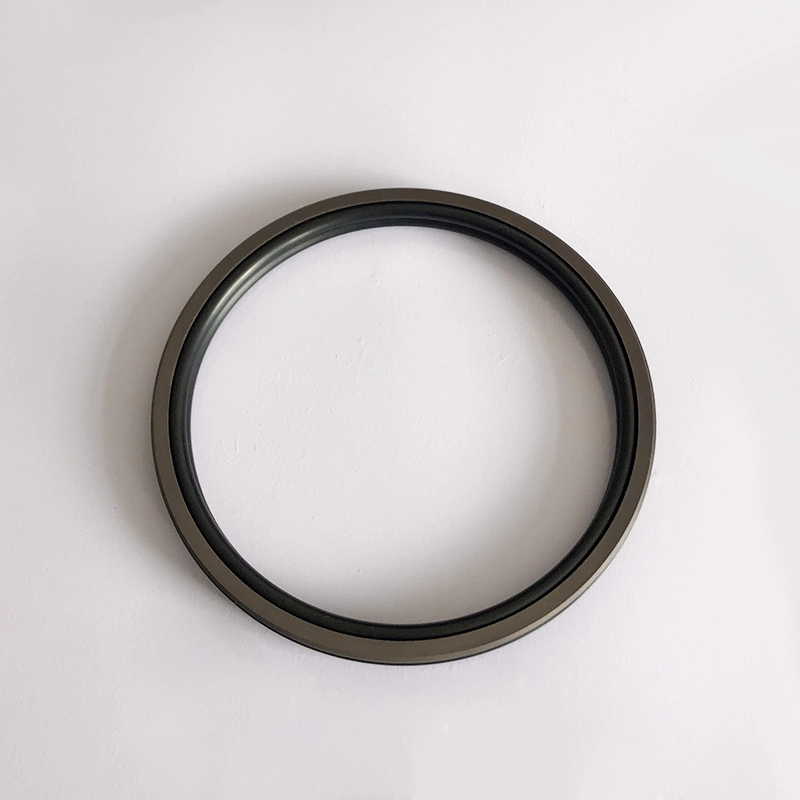

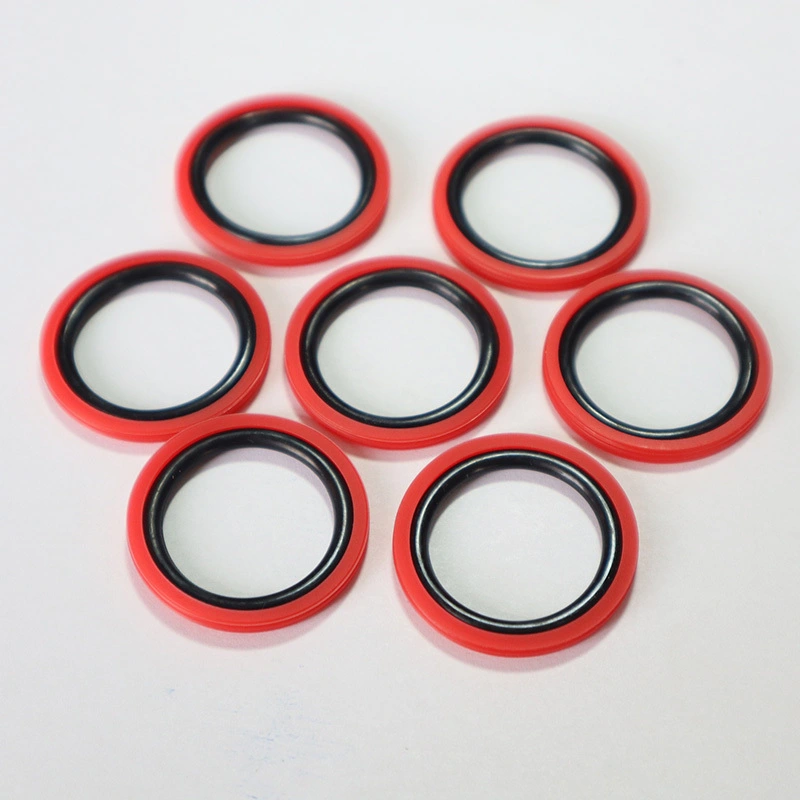

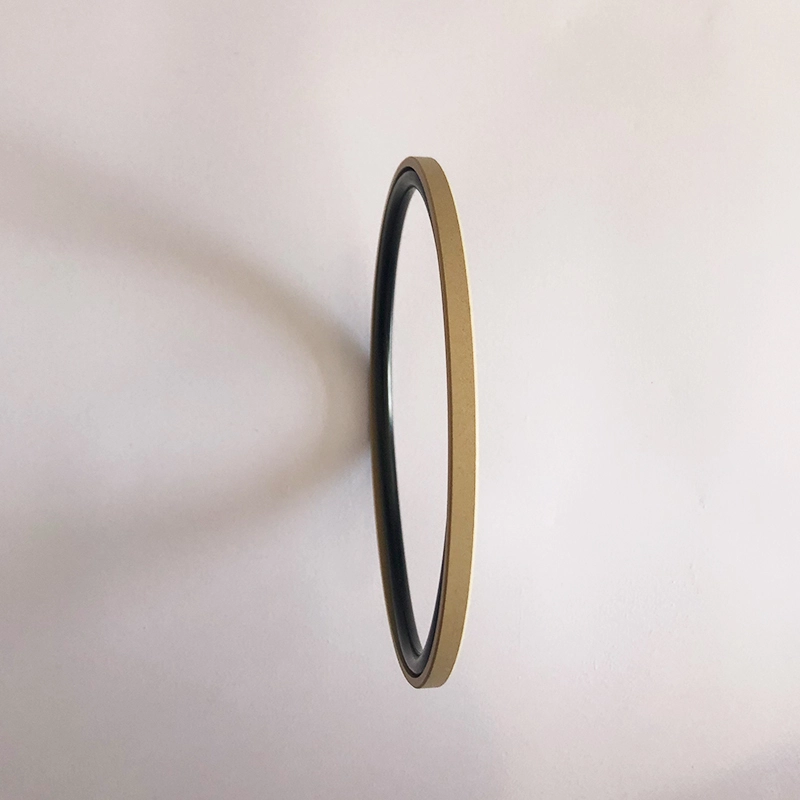

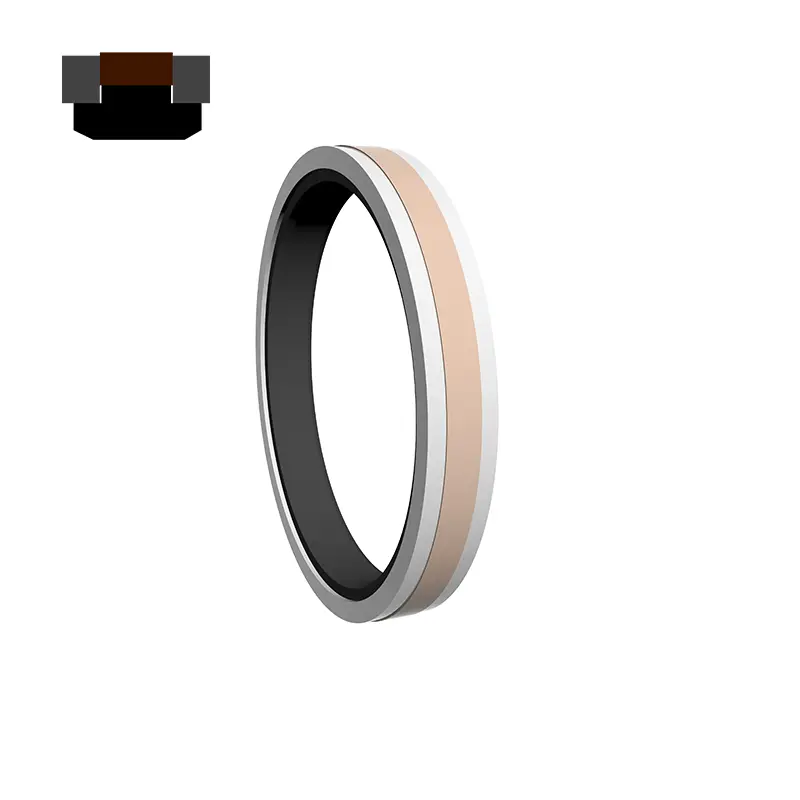

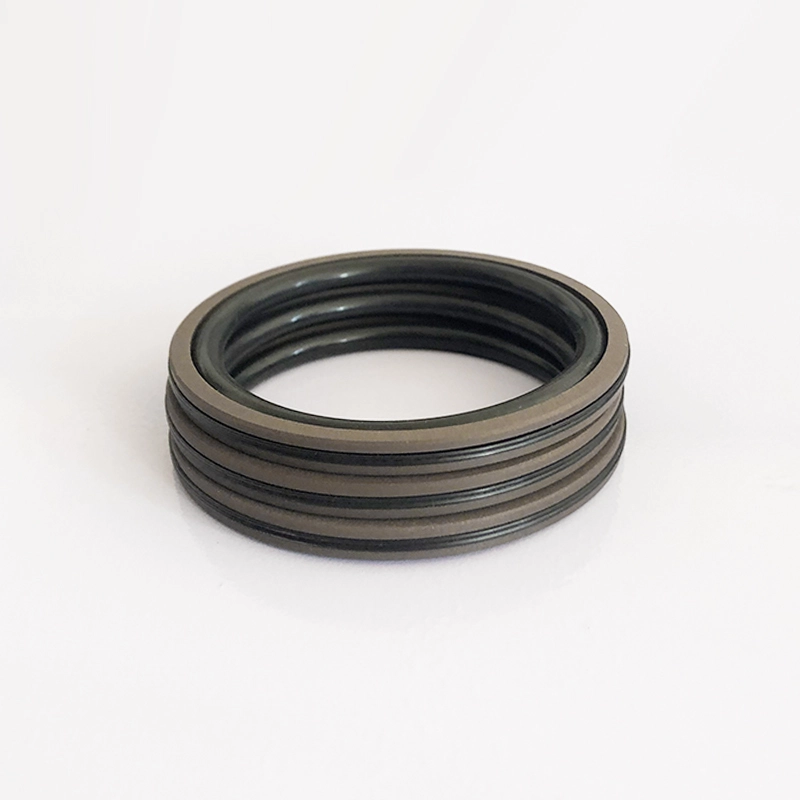

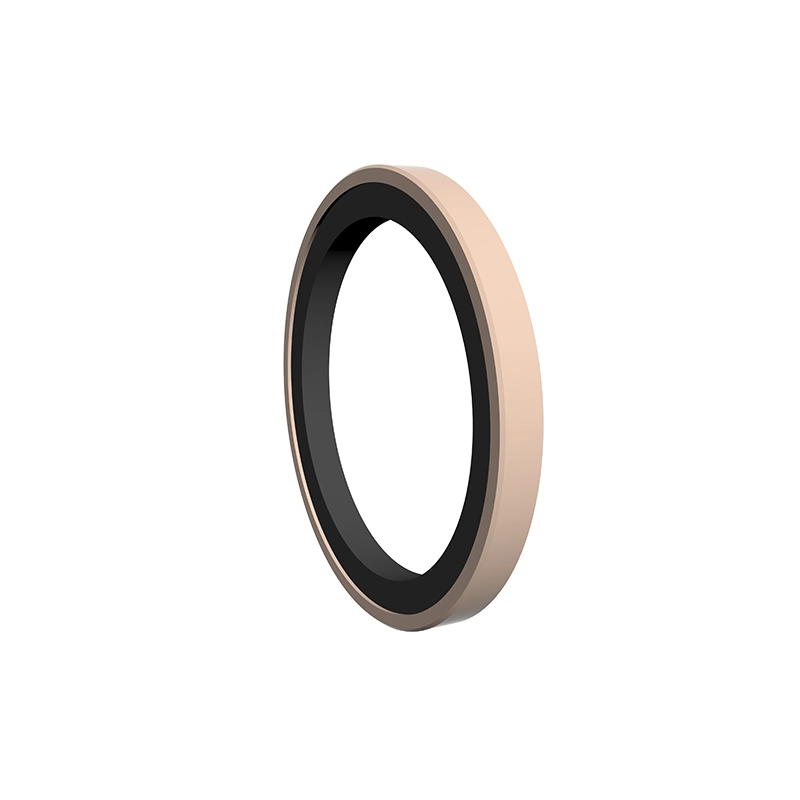

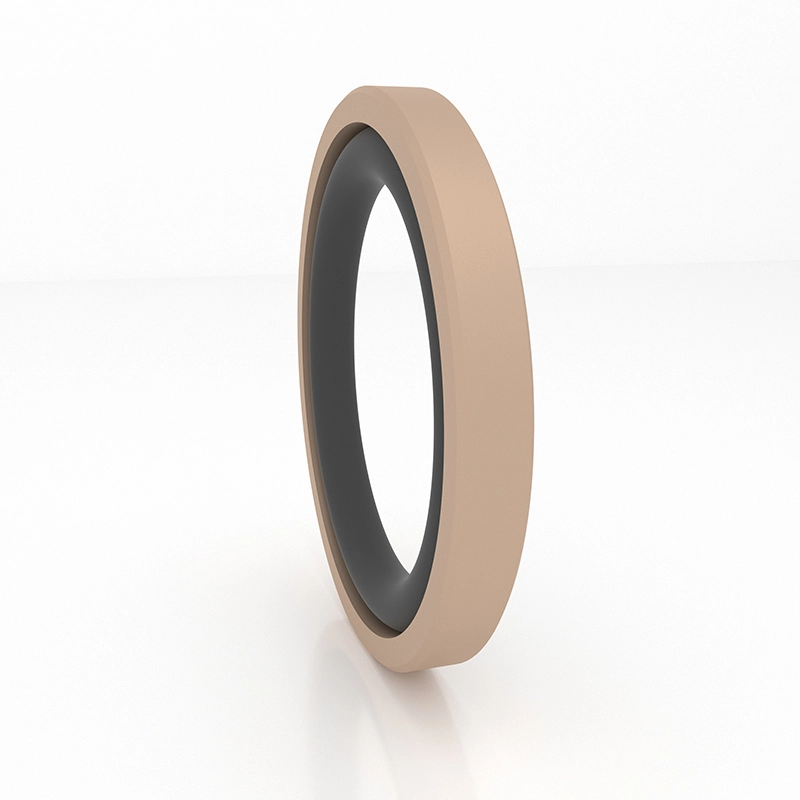

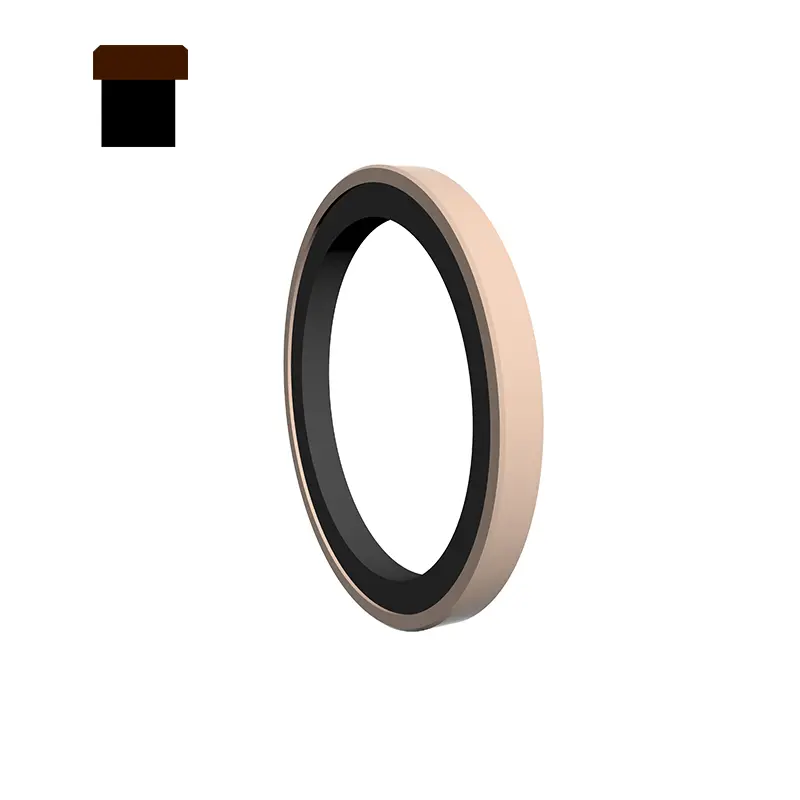

Τα RC61 και RC62 αποτελούνται από ένα γεμάτο ορθογώνιο δακτύλιο στεγανοποίησης PTFE και ένα δακτύλιο καουτσούκ σε σχήμα Ο, κατάλληλο για τη σφράγιση αμφίδρομης πίεσης της υδραυλικής παλινδρομικής κίνησης. Το RC61-B αποτελείται από ένα γεμισμένο δακτύλιο στεγανοποίησης PTFE και ένα δακτύλιο από καουτσούκ σε σχήμα Ο, κατάλληλο για υδραυλική παλινδρομική κίνηση μονής κατεύθυνσης σφράγισης πίεσης. Το RC62-B είναι μια σφράγιση αντίστροφης βημάτων βαρέως τύπου, κατάλληλη για τη σφράγιση της σφράγισης της μονοκατευθυντικής πίεσης. Ο δακτύλιος Ο παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου στεγανοποίησης. Χρησιμοποιείται γενικά σε συνδυασμό με έναν δακτύλιο οδηγού για βαρύ υδραυλικό εξοπλισμό. Οι αυλακώσεις (ανοιχτές) πρέπει να χρησιμοποιούνται για κυλίνδρους με διάμετρο μικρότερη από 30mm. Χαρακτηριστικά:
1. Χαμηλή τριβή, μικρή αντίσταση εκκίνησης, ομαλή κίνηση, ίση δυναμική και στατική τριβή, χωρίς σέρνεται.
2. Πολύ υψηλή σταθερότητα πίεσης υπό πίεση και σκληρές συνθήκες.
3. Μεγάλη διάρκεια ζωής, μπορεί να χρησιμοποιηθεί για σφραγίδες λίπανσης χωρίς λάδι.
4. Μπορεί να χρησιμοποιηθεί για τη σφράγιση μέσων χαμηλού ιξώδους όπως το νερό.

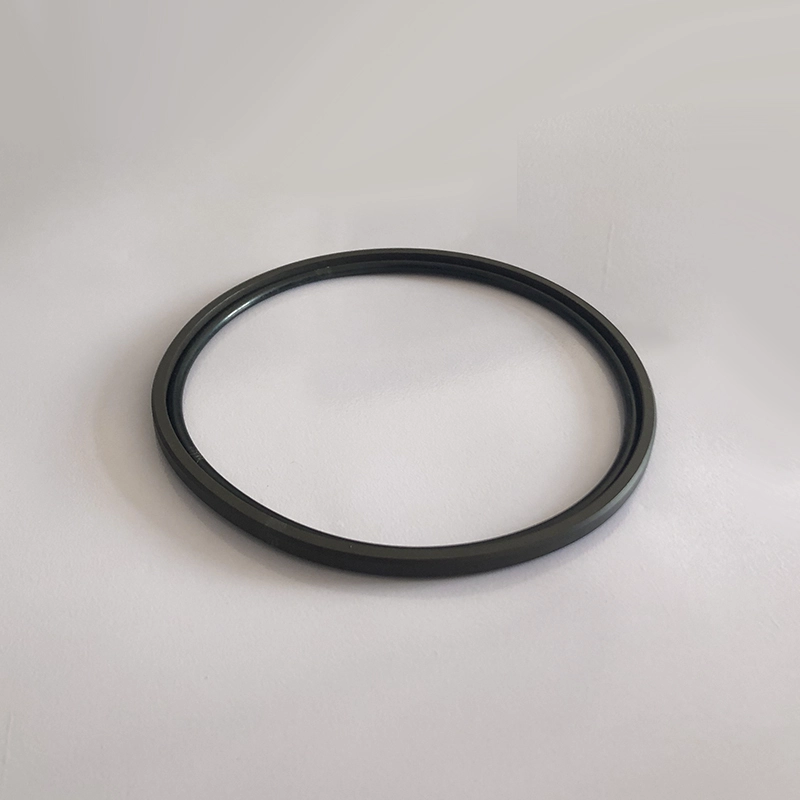

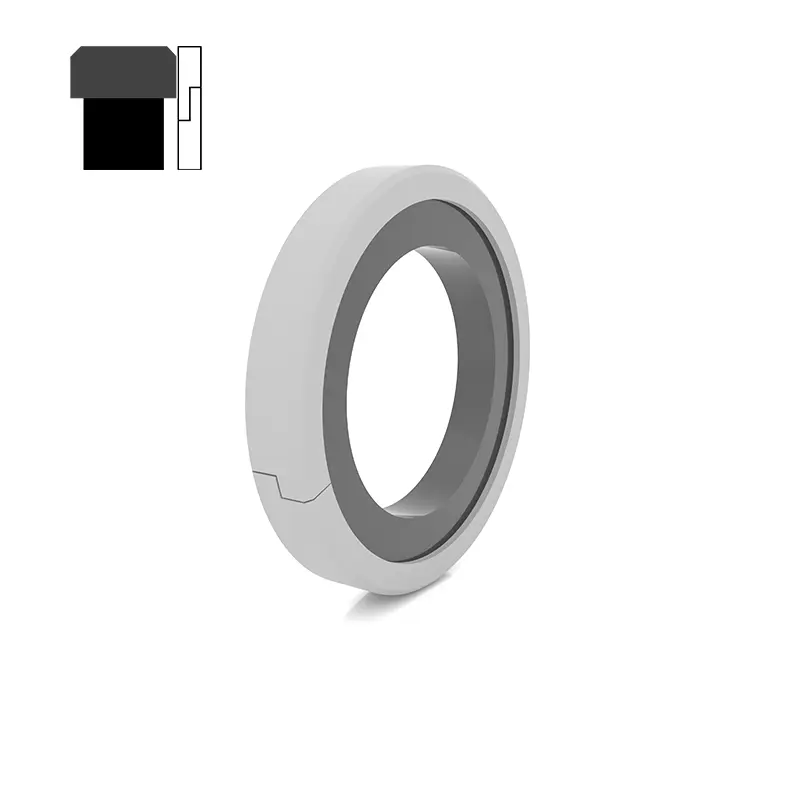

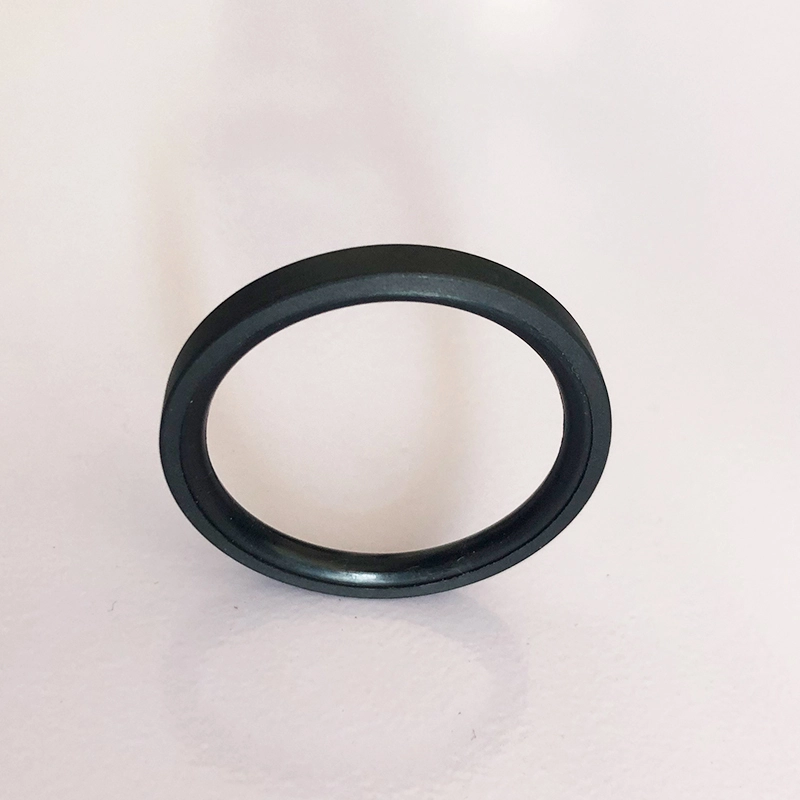

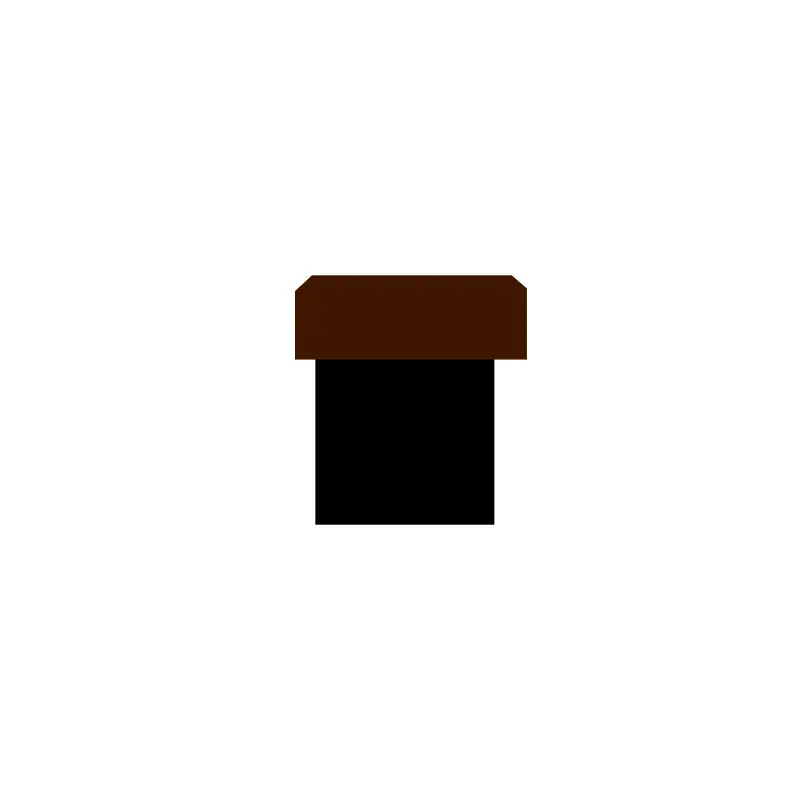

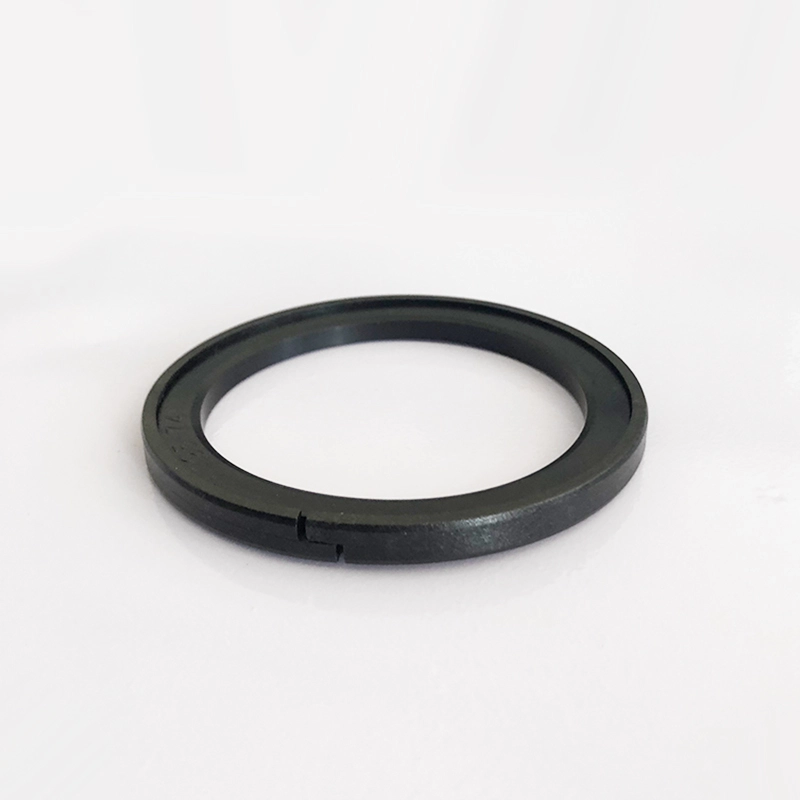

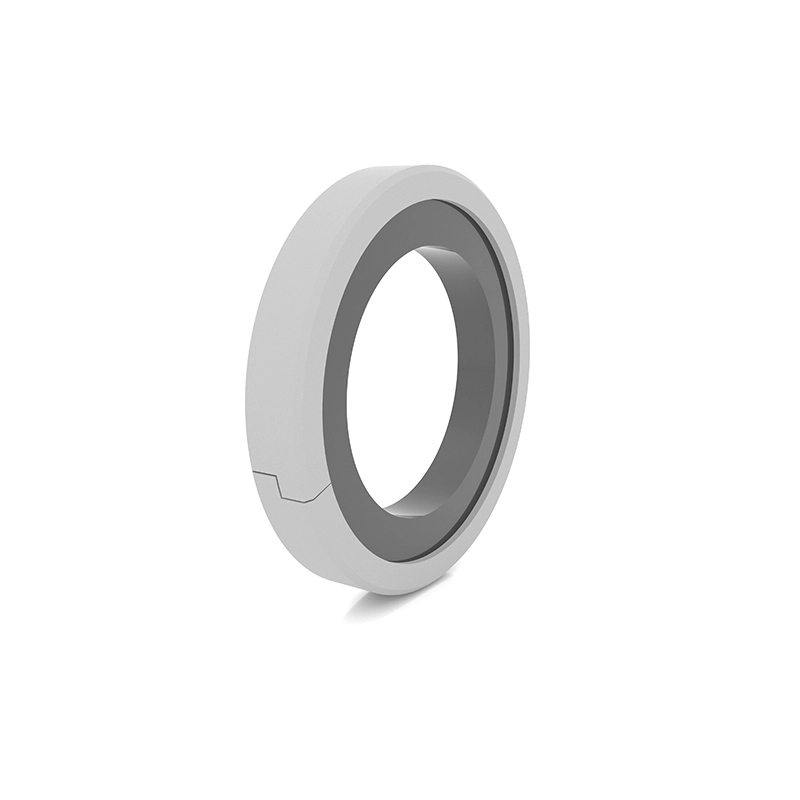

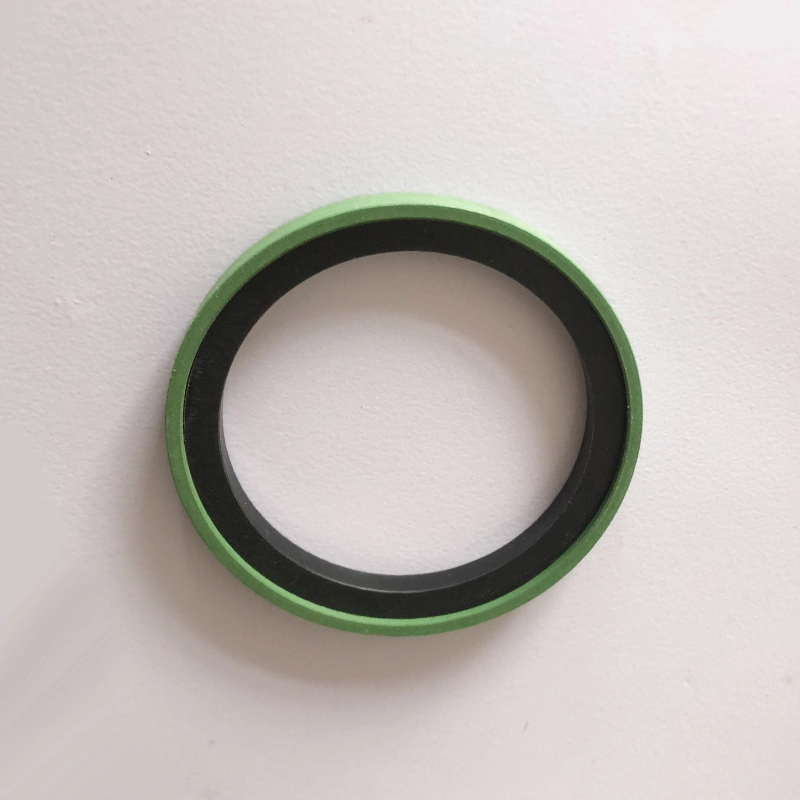

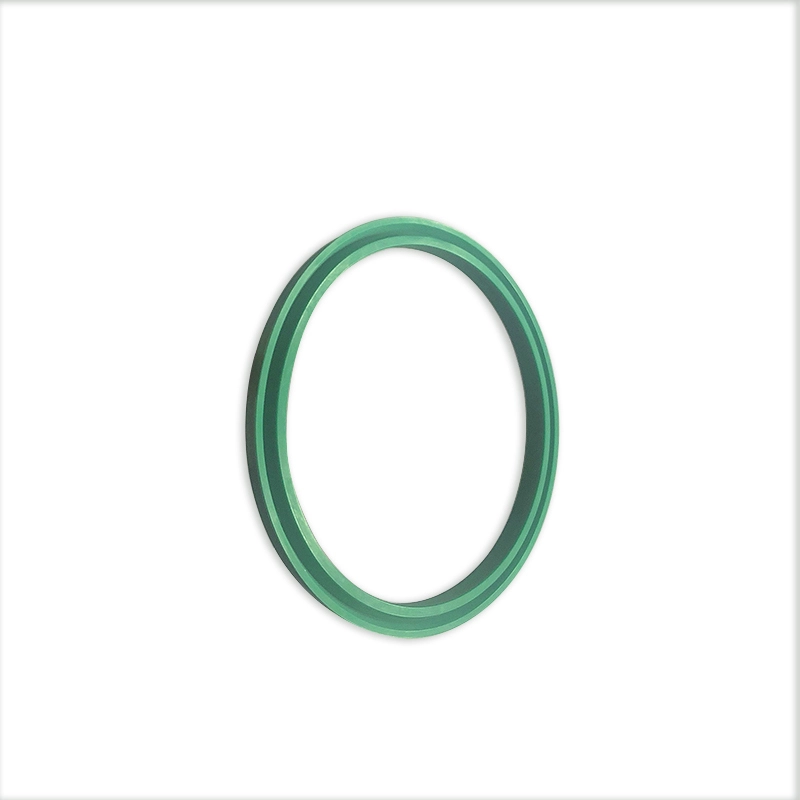

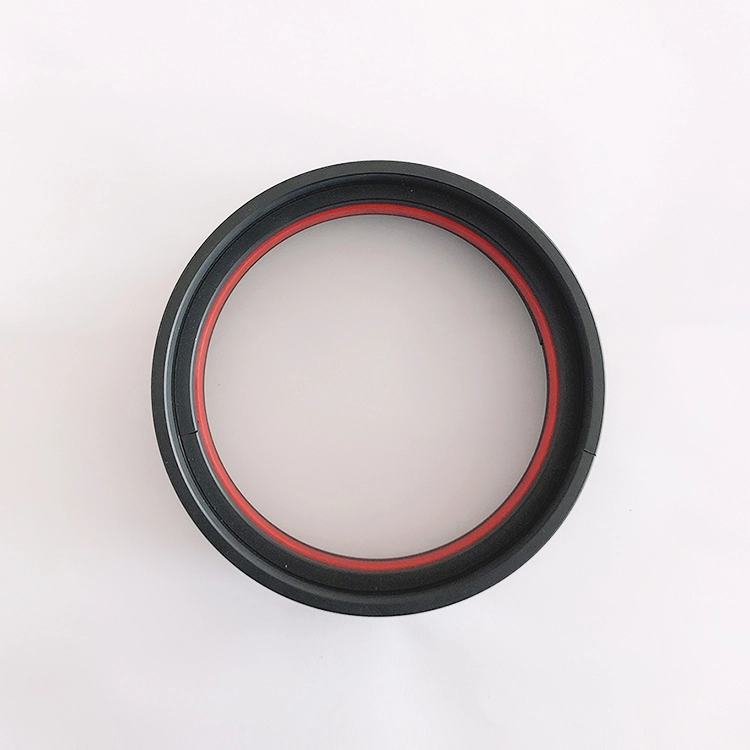

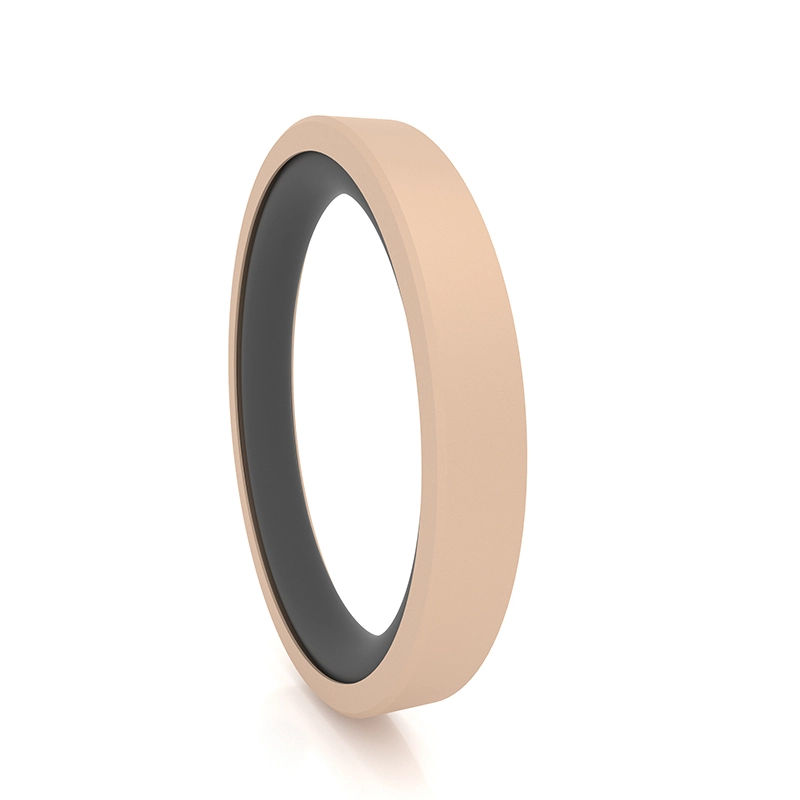

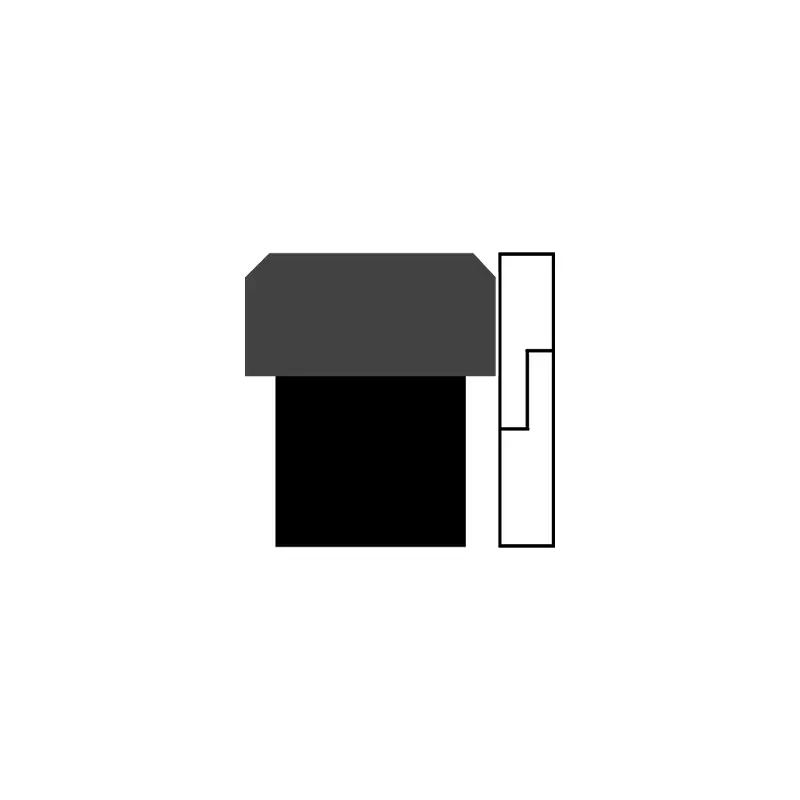

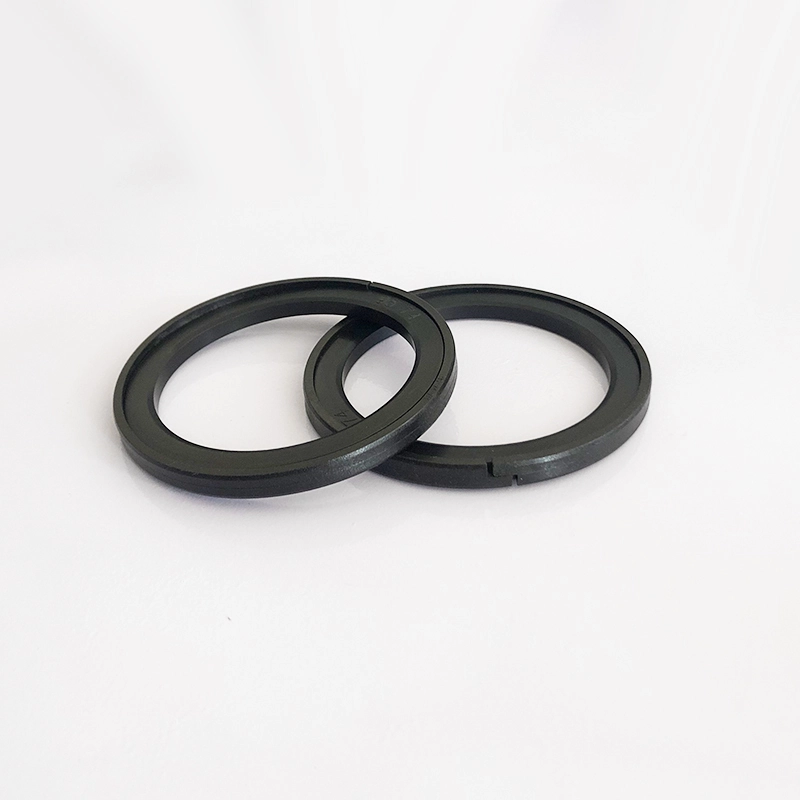

Το OK αποτελείται από θερμοπλαστικό ανοιχτό δακτύλιο σφράγισης από ειδικό υλικό και ορθογώνιο δακτύλιο από καουτσούκ, ο οποίος είναι κατάλληλος για υδραυλική παλινδρομική κίνηση της αμφίδρομης πίεσης. Ο δακτύλιος από καουτσούκ παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου σφράγισης. Δεδομένου ότι ο δακτύλιος στεγανοποίησης υιοθετεί μια ανοιχτή δομή, το πρόβλημα που ο δακτύλιος Glyd χρειάζεται ειδικά εργαλεία που πρέπει να εγκατασταθούν επιλύεται. Χαρακτηριστικά:
1. Χαμηλή τριβή, μικρή αντίσταση εκκίνησης, ομαλή κίνηση, χωρίς σέρβις.
2. Πολύ υψηλή σταθερότητα πίεσης υπό πίεση και σκληρές συνθήκες.
3. Απλή και βολική εγκατάσταση, δεν απαιτούνται εργαλεία συναρμολόγησης.
4. Μπορεί να χρησιμοποιηθεί για τη σφράγιση μέσων χαμηλού ιξώδους όπως το νερό.
5. Καλή απόδοση κατά της εξώθησης, επιτρέποντας ένα μεγαλύτερο κενό εξώθησης.

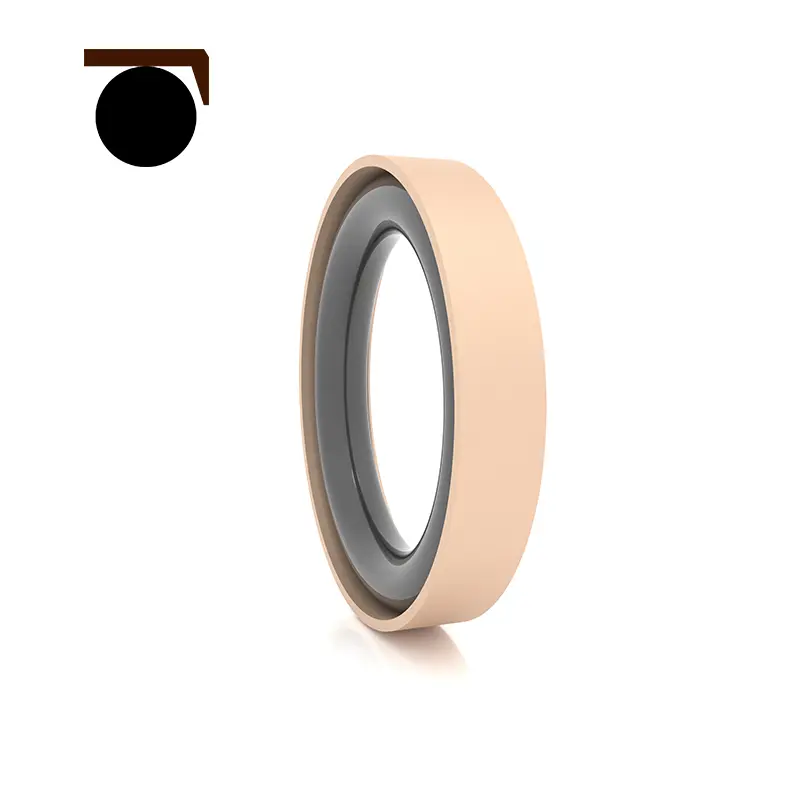

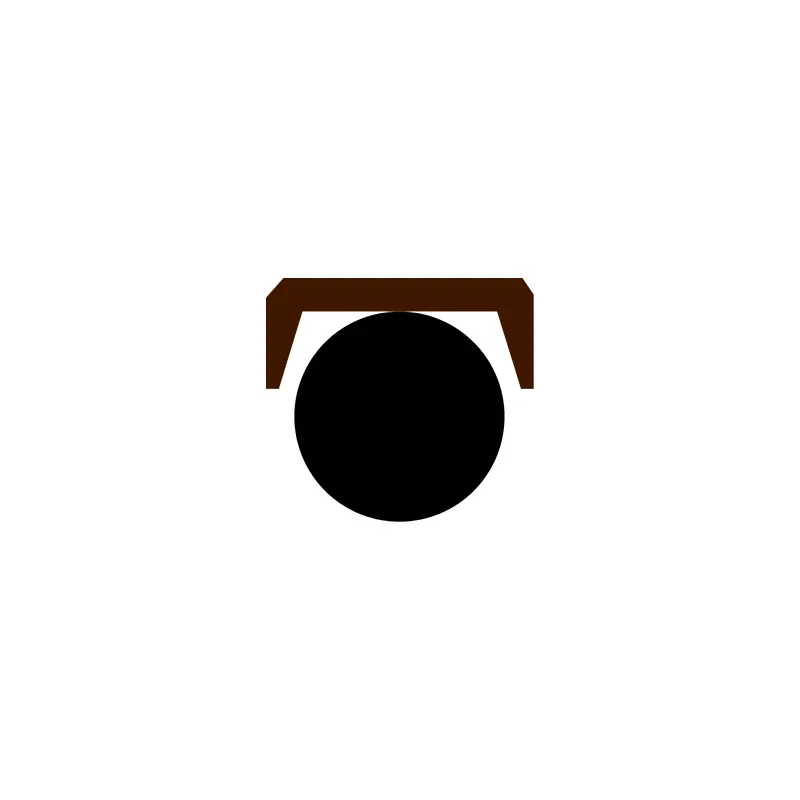

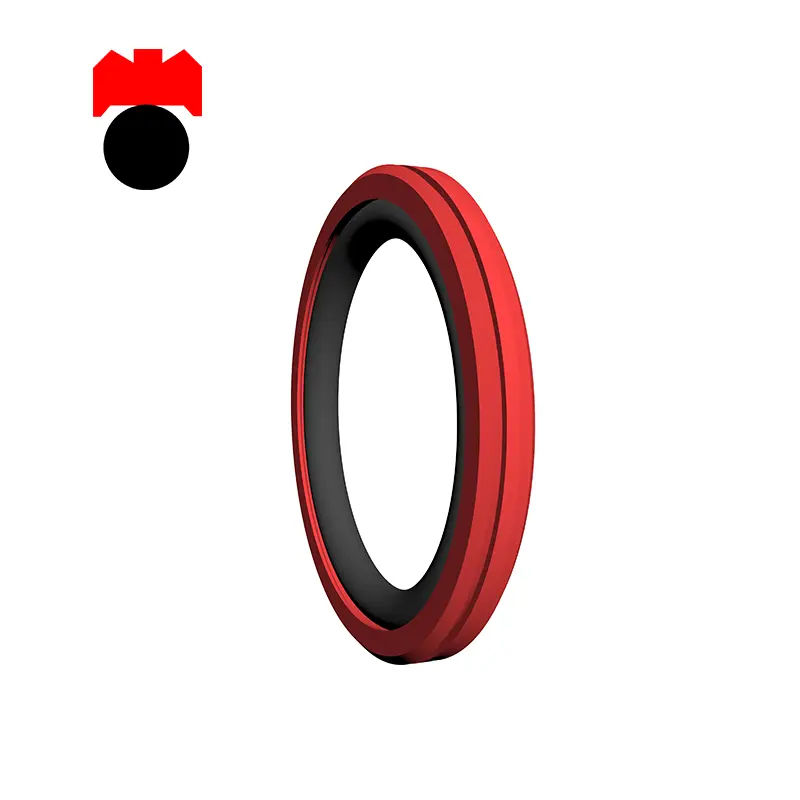

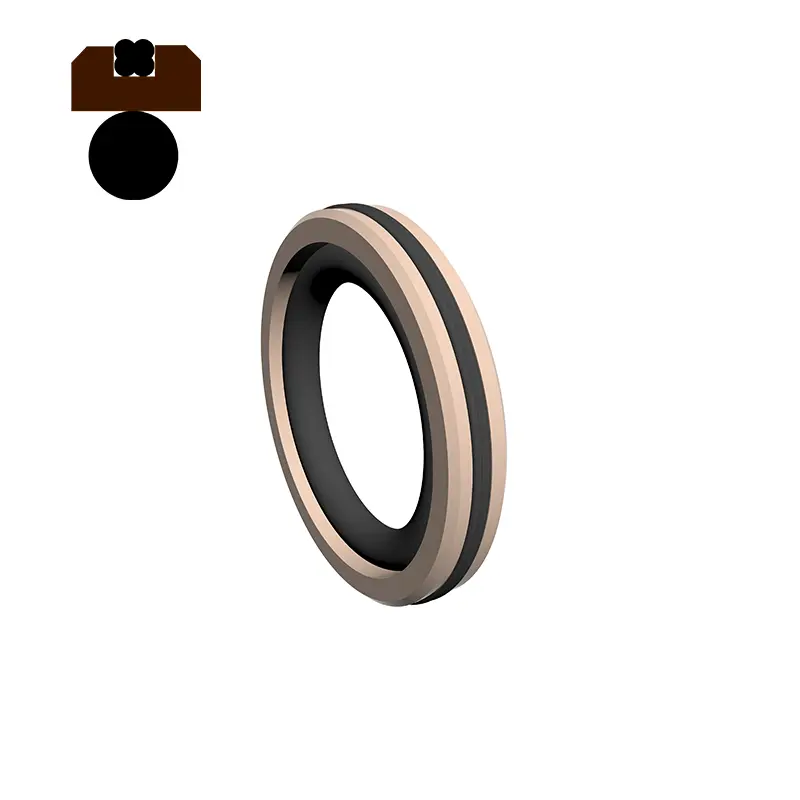

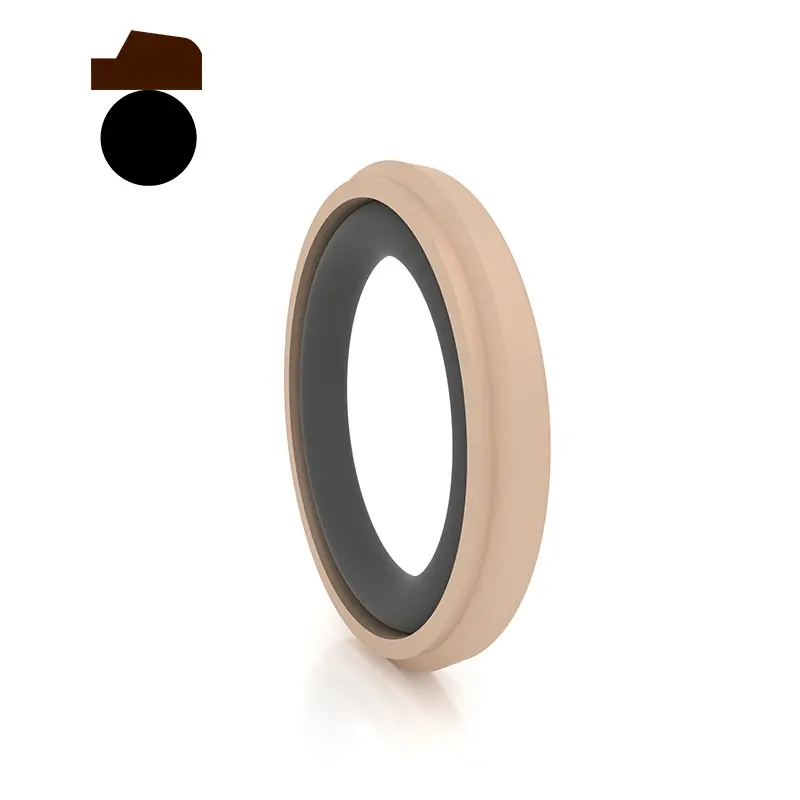

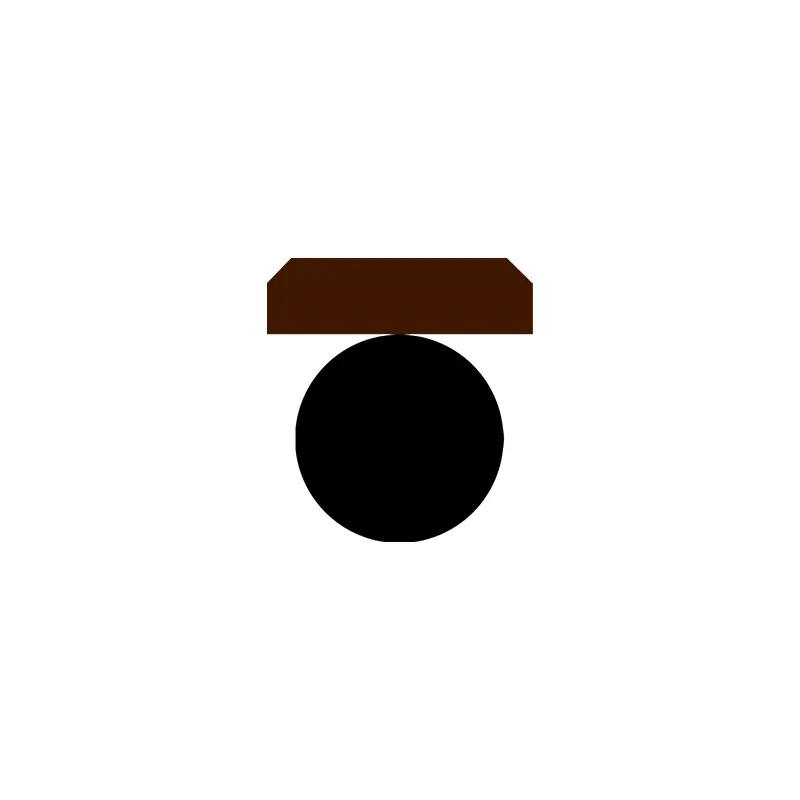

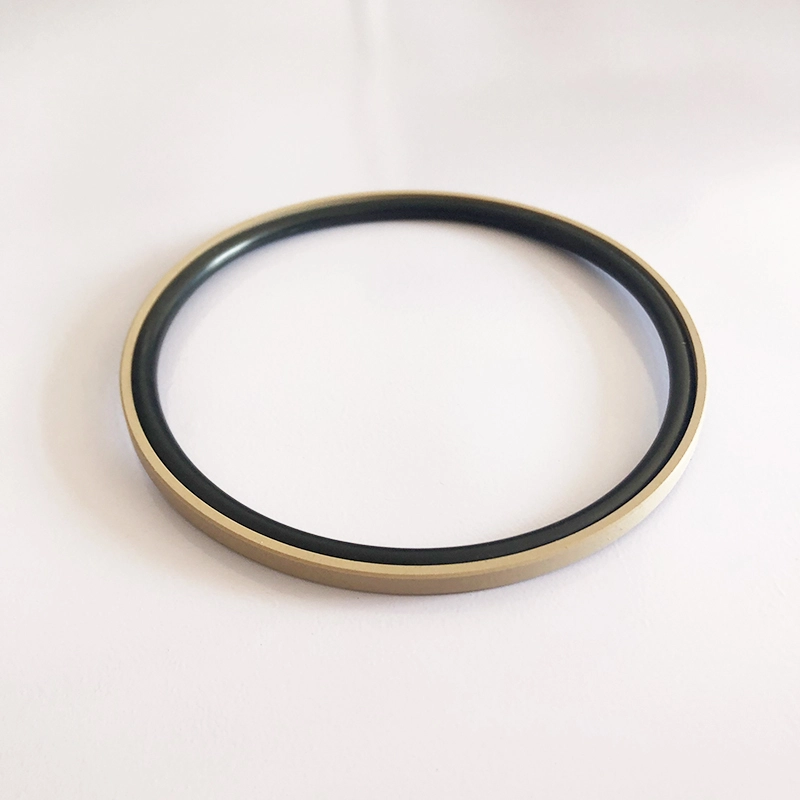

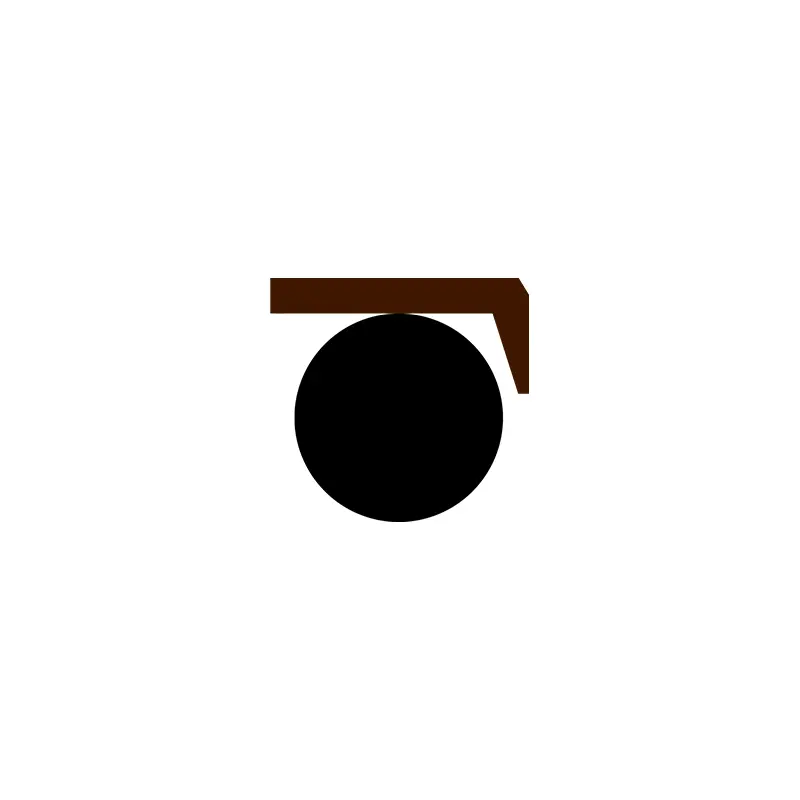

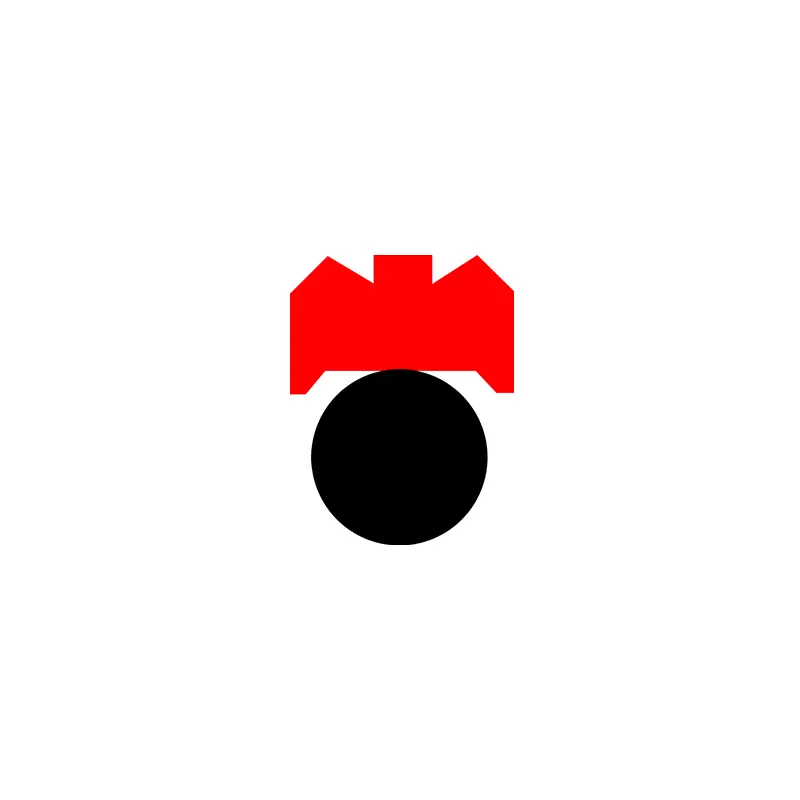

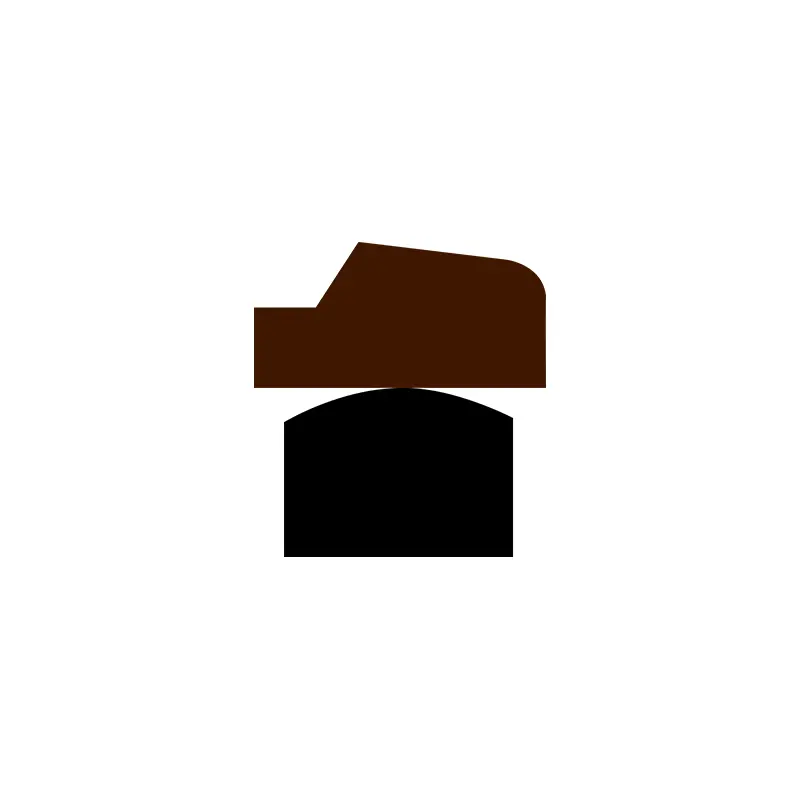

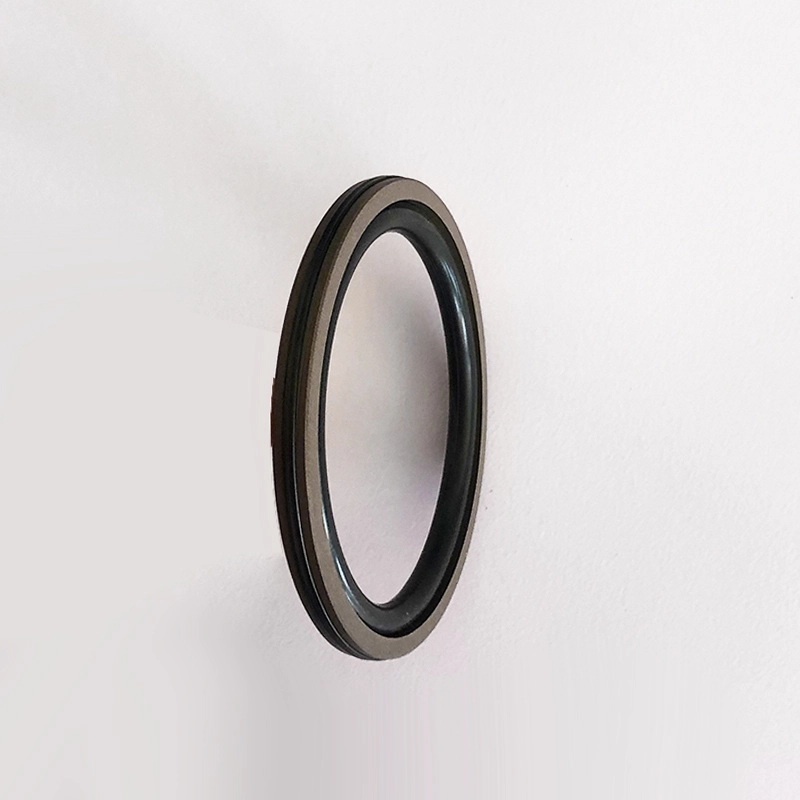

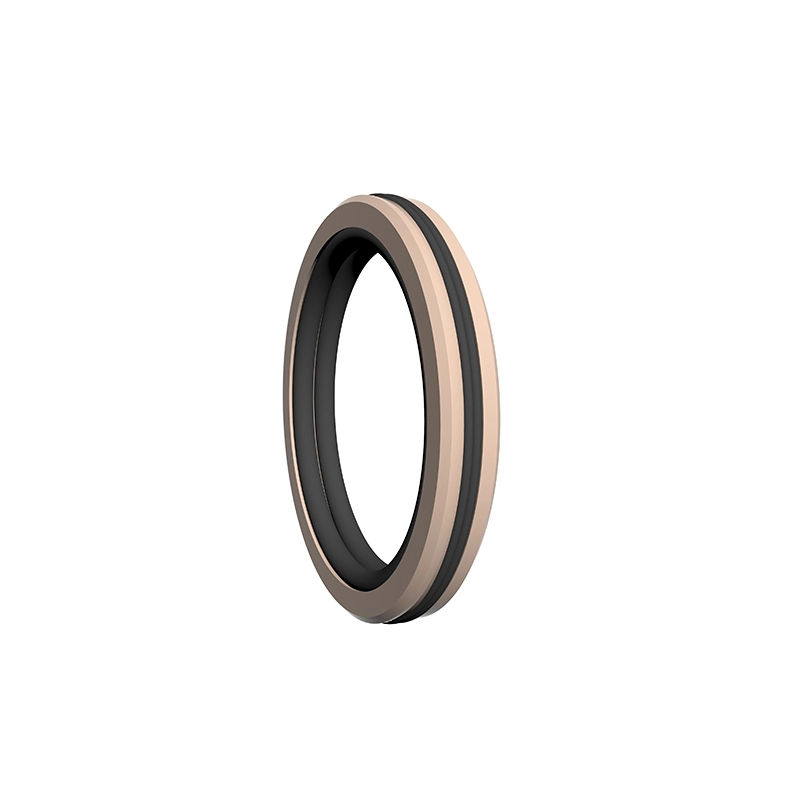

Το RC63 αποτελείται από δακτύλιο στεγανοποίησης σχήματος καπακιού PTFE και δακτύλιο καουτσούκ σε σχήμα Ο, ο οποίος είναι κατάλληλος για υδραυλική και πνευματική παλινδρομική κίνηση της αμφίδρομης πίεσης. Ο δακτύλιος σχήματος Ο παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου σφράγισης. Δεδομένου ότι ο δακτύλιος σφράγισης υιοθετεί ένα λεπτό σχέδιο χείλους, η ικανότητα αντιστάθμισης παρακολούθησης είναι καλή, οπότε η απόδοση σφράγισης είναι καλή και μπορεί να εγκατασταθεί στο GB12350 Ring Groove. Οι αυλακώσεις (ανοιχτές) πρέπει να χρησιμοποιούνται για διαμέτρους κυλίνδρων μικρότερη από 30mm. Χαρακτηριστικά:
1. Μπορεί να χρησιμοποιηθεί τόσο για υδραυλικά όσο και για πνευματικά και μπορεί να χρησιμοποιηθεί για τη σφράγιση αμφίδρομης πίεσης.
2. Χαμηλή τριβή, μικρή αντοχή στην έναρξη, ομαλή κίνηση, ίση δυναμική και στατική τριβή, χωρίς σέρβις.
3. Μεγάλη διάρκεια ζωής, μπορεί να χρησιμοποιηθεί για σφραγίδες λίπανσης χωρίς λάδι.
Μικρός δομικός χώρος, εύκολη εγκατάσταση και συντήρηση.

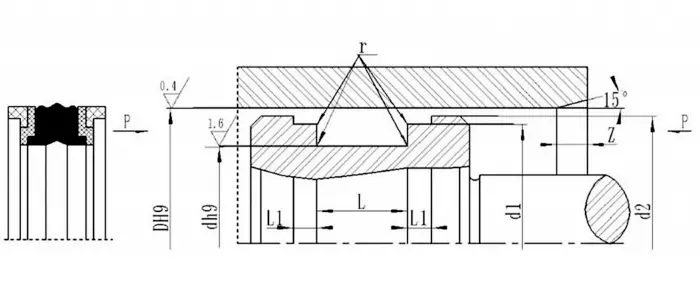

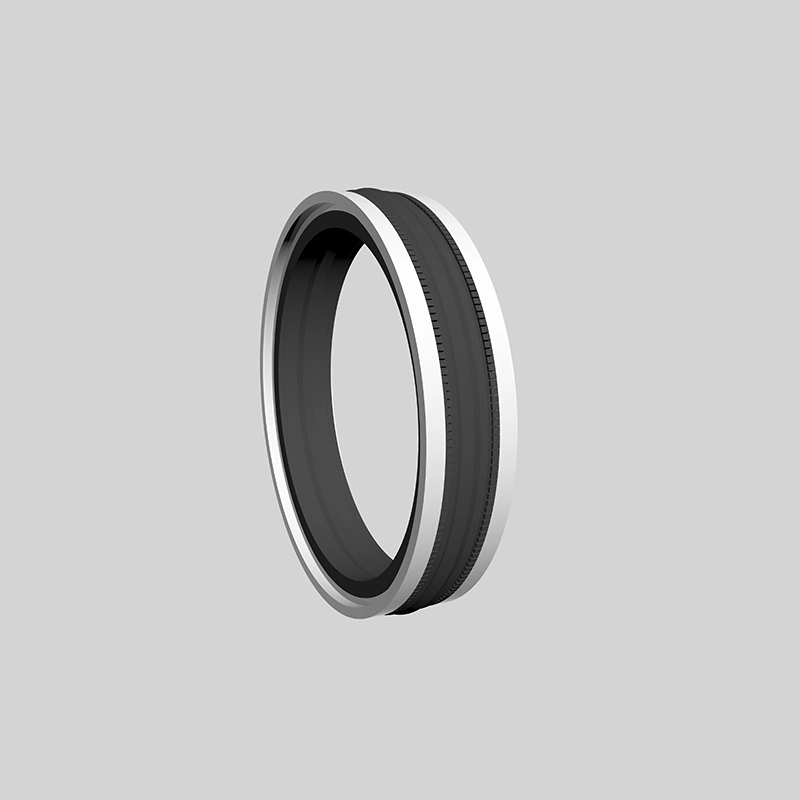

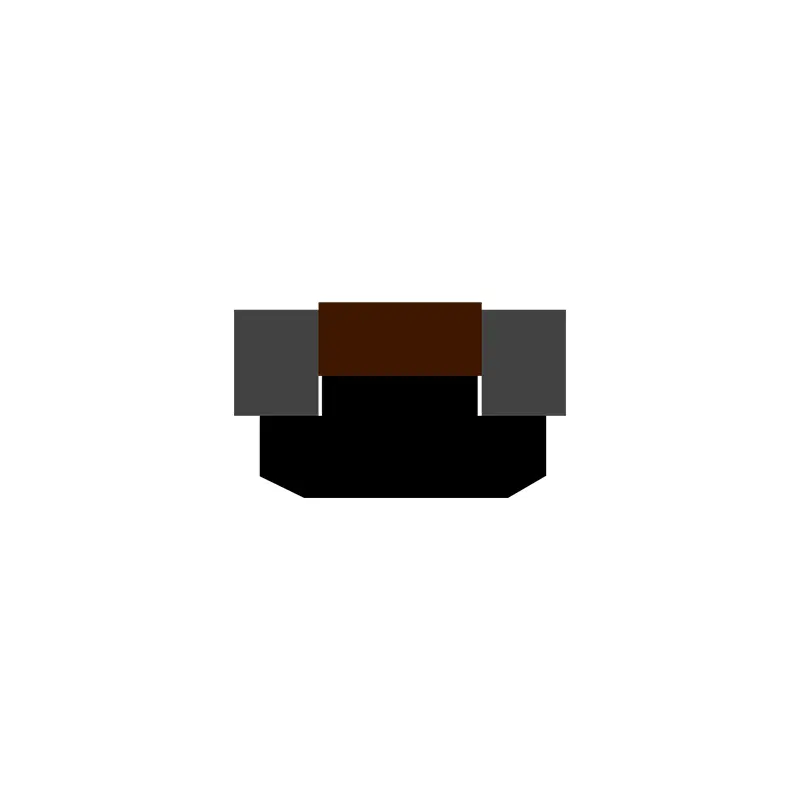

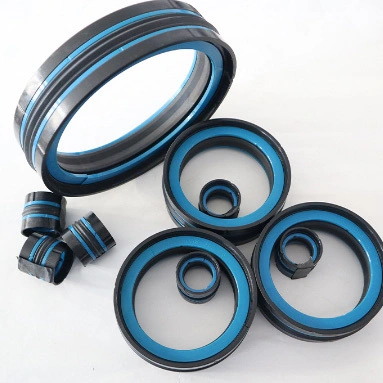

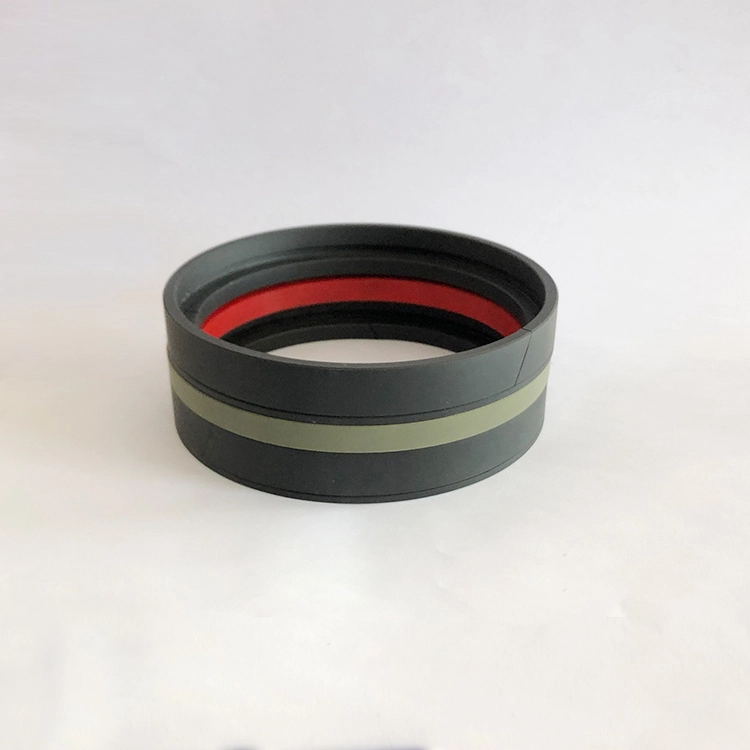

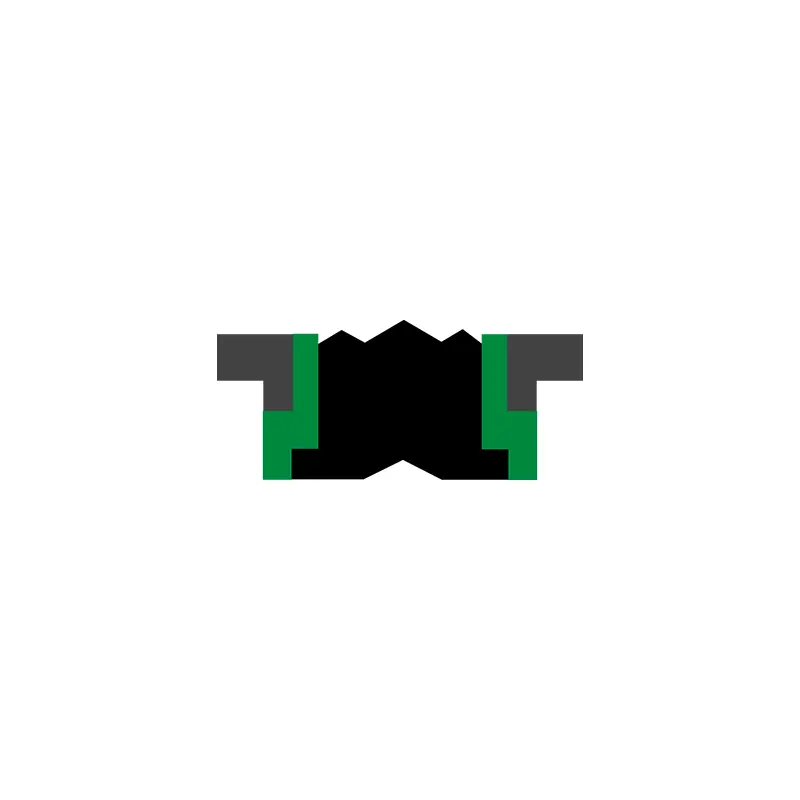

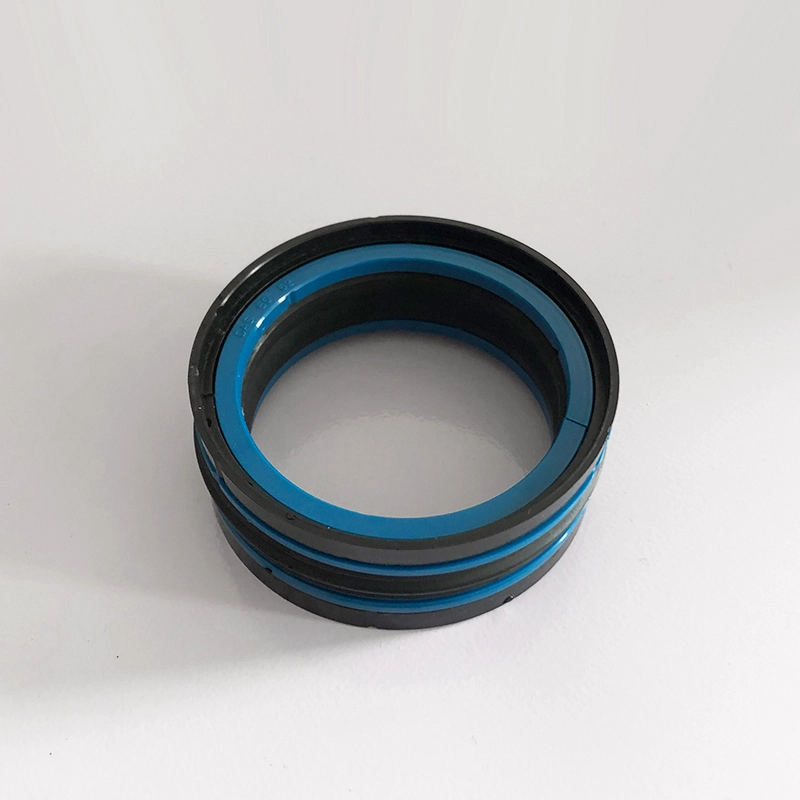

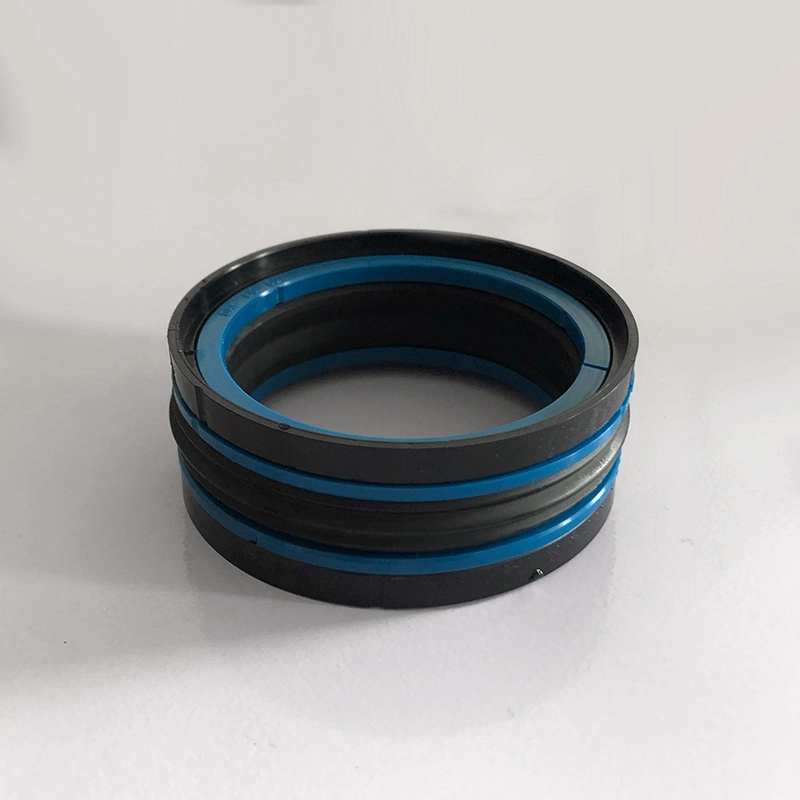

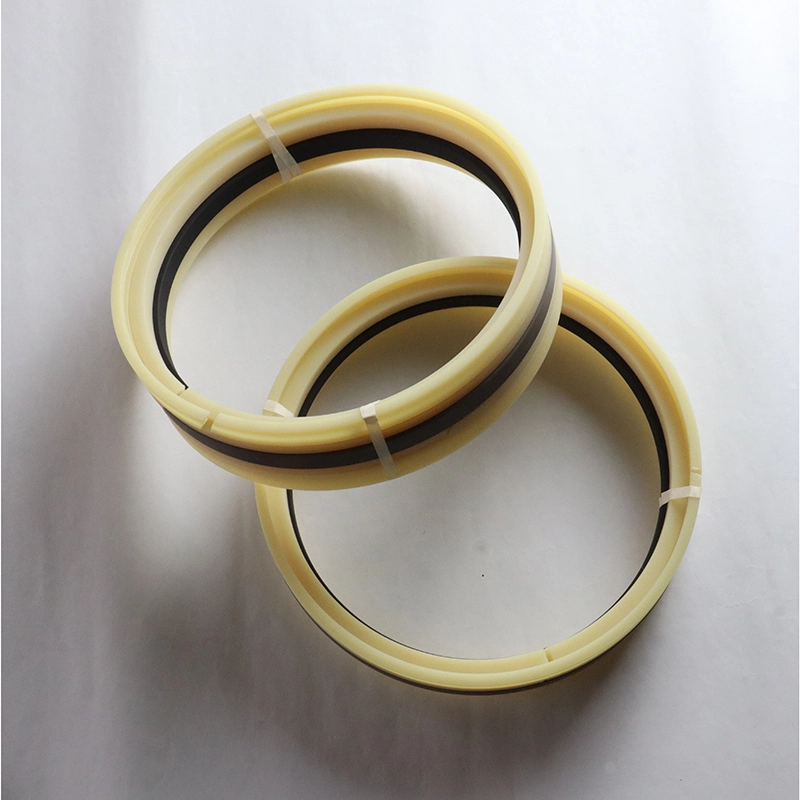

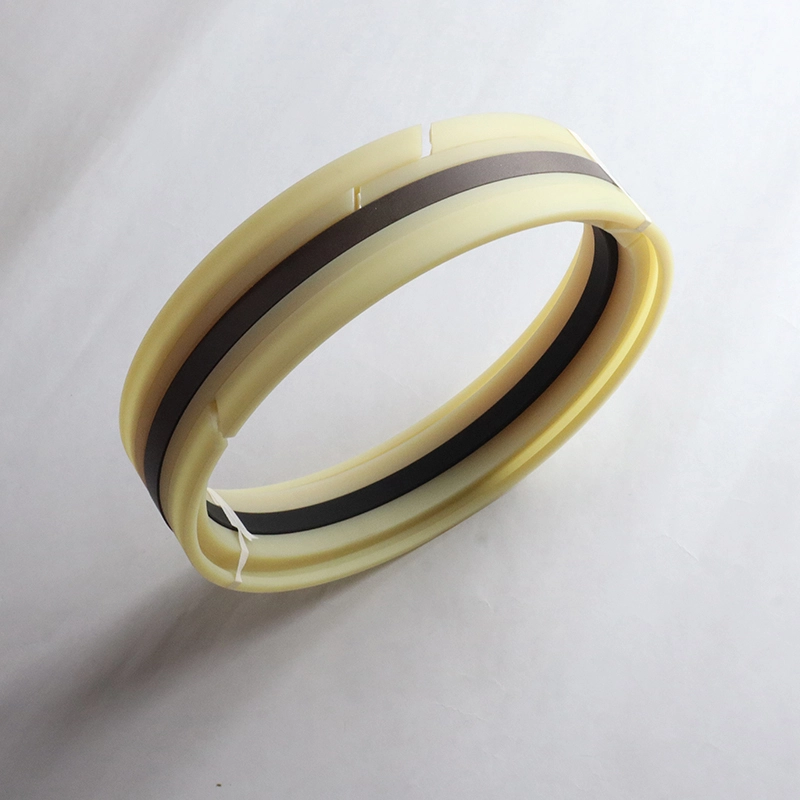

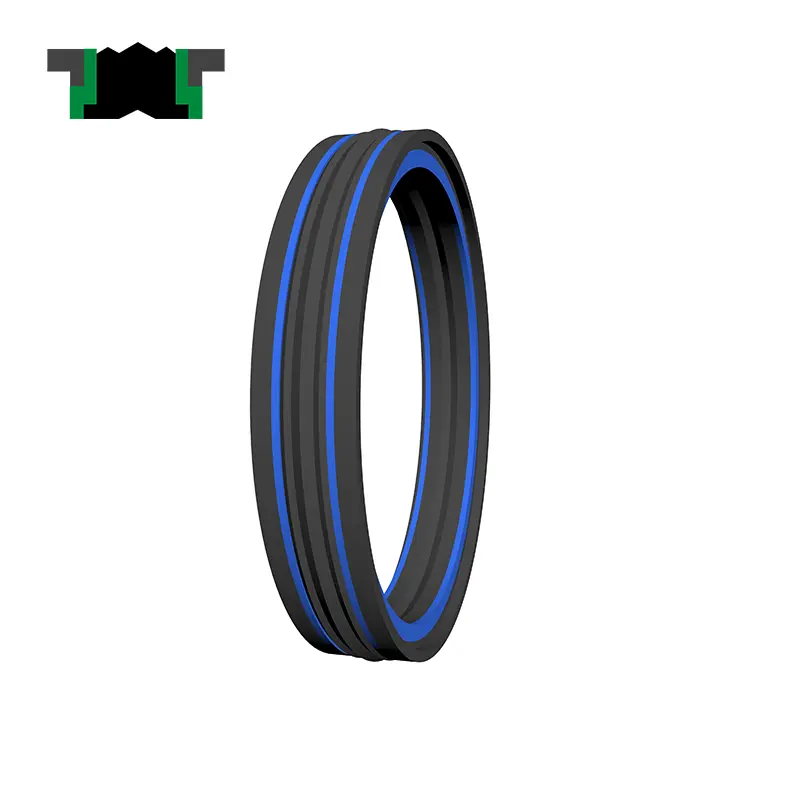

Το KDAS, TPM (ειδικό σχήμα) είναι ένα συγκρότημα σφραγίδας συμπίεσης πέντε συμπίεσης που αποτελείται από ένα στοιχείο στεγανοποίησης από καουτσούκ, δύο δακτυλίους συγκράτησης και δύο δακτυλίους οδηγού. Κατάλληλο για σφράγιση εμβόλου αμφίδρομης πίεσης. Χαρακτηριστικά:
1. Καλή σφράγιση, υψηλή αξιοπιστία, συμπαγή δομή.
2 δεν θα συμπιεσθεί στο ακτινικό κενό.
3. Απλή εγκατάσταση, ολοκληρωμένη εγκατάσταση εμβόλου.
Το ειδικό γεωμετρικό σχήμα του στοιχείου σφράγισης NBR εμποδίζει να στρέψει στην αυλάκωση κατά τη διάρκεια της εγκατάστασης.

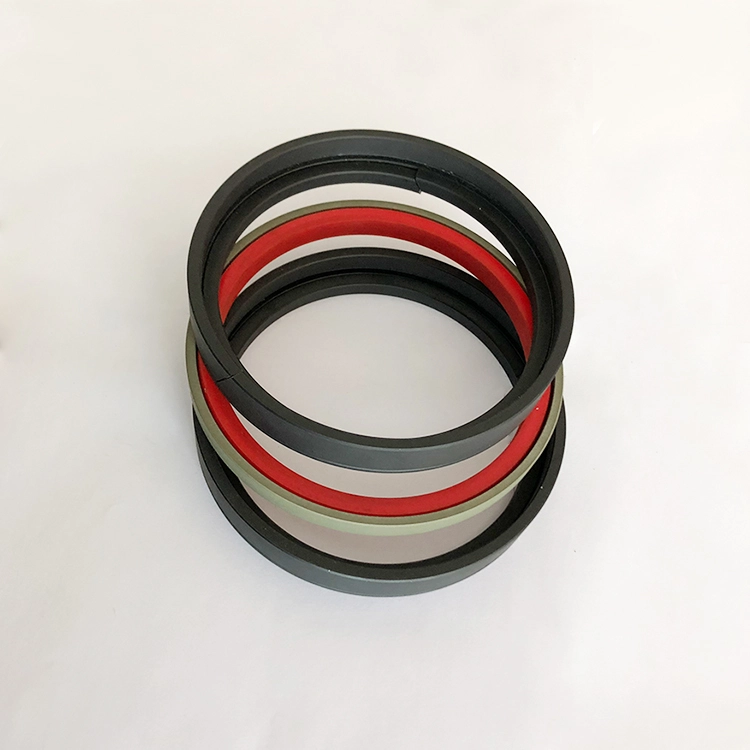

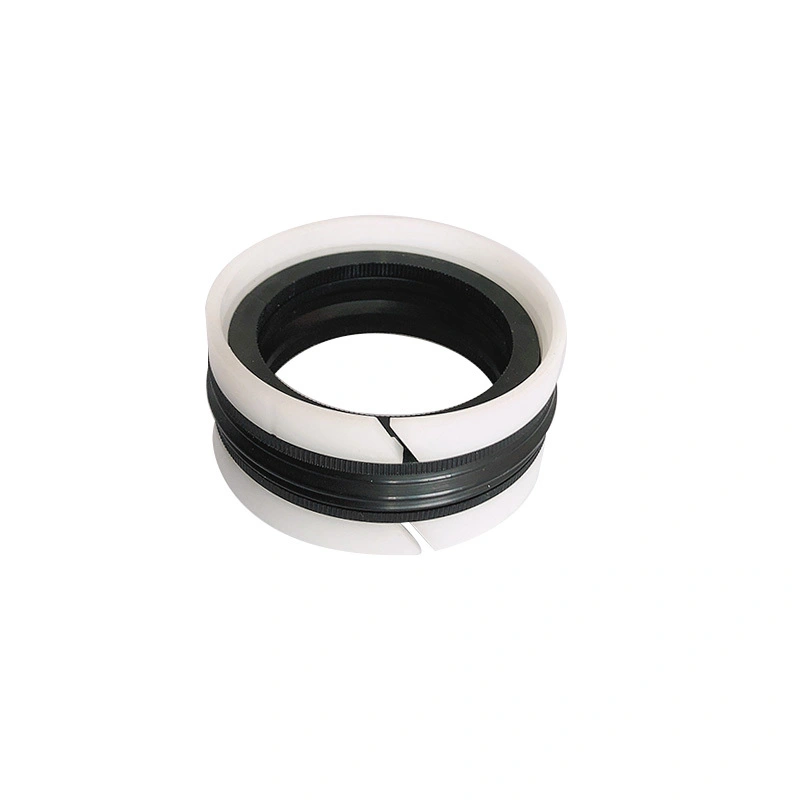

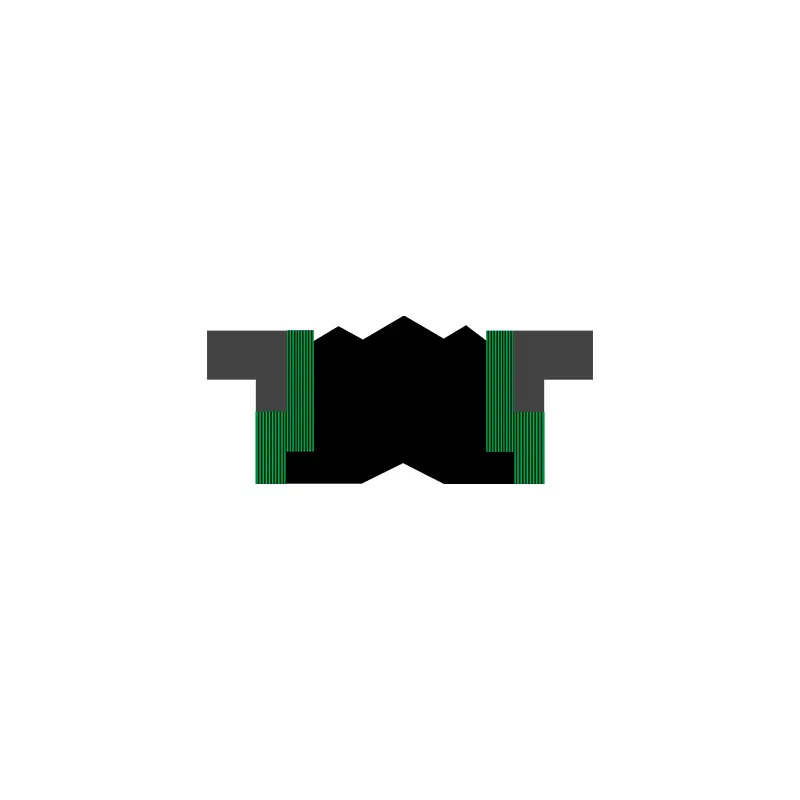

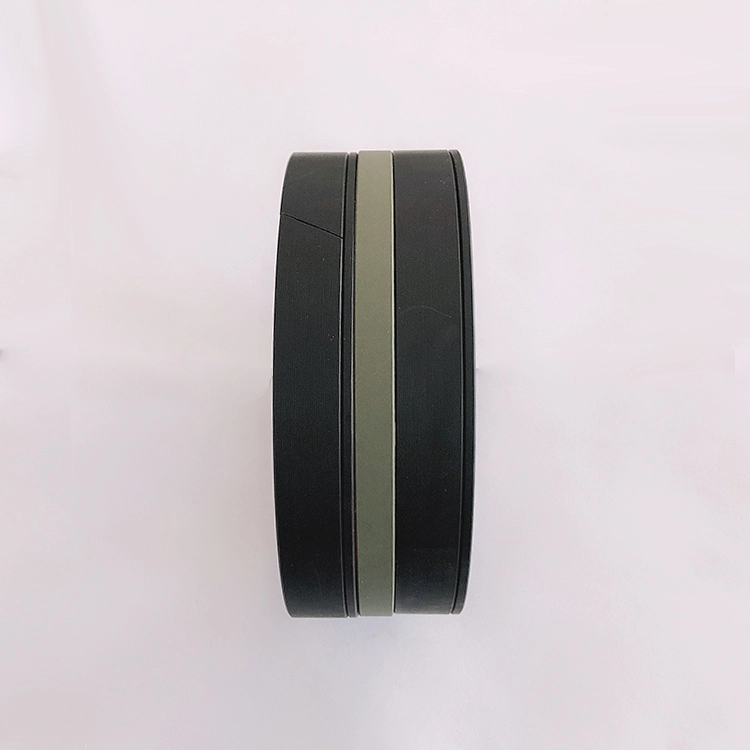

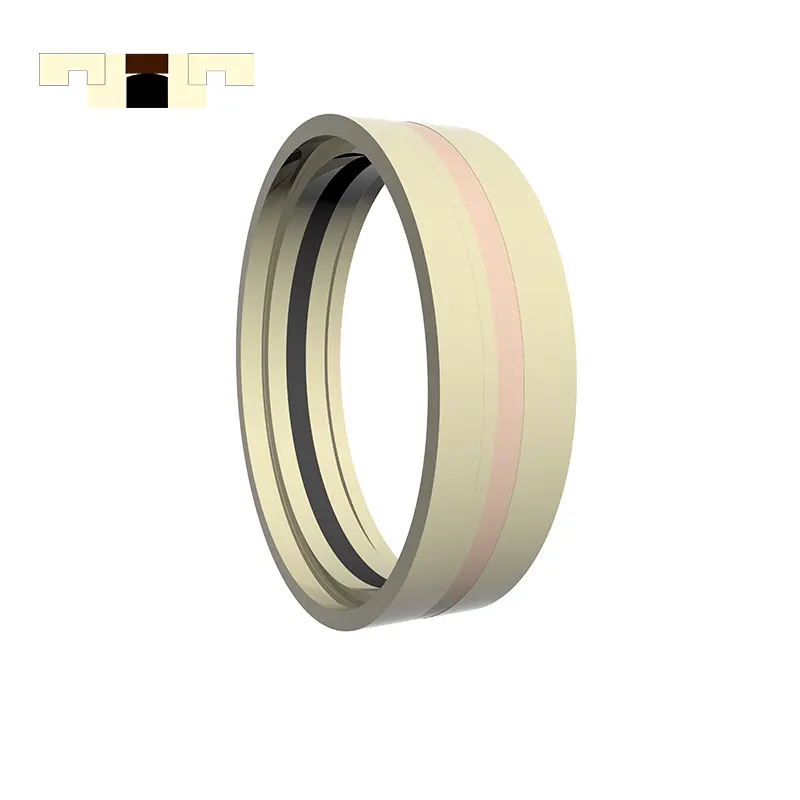

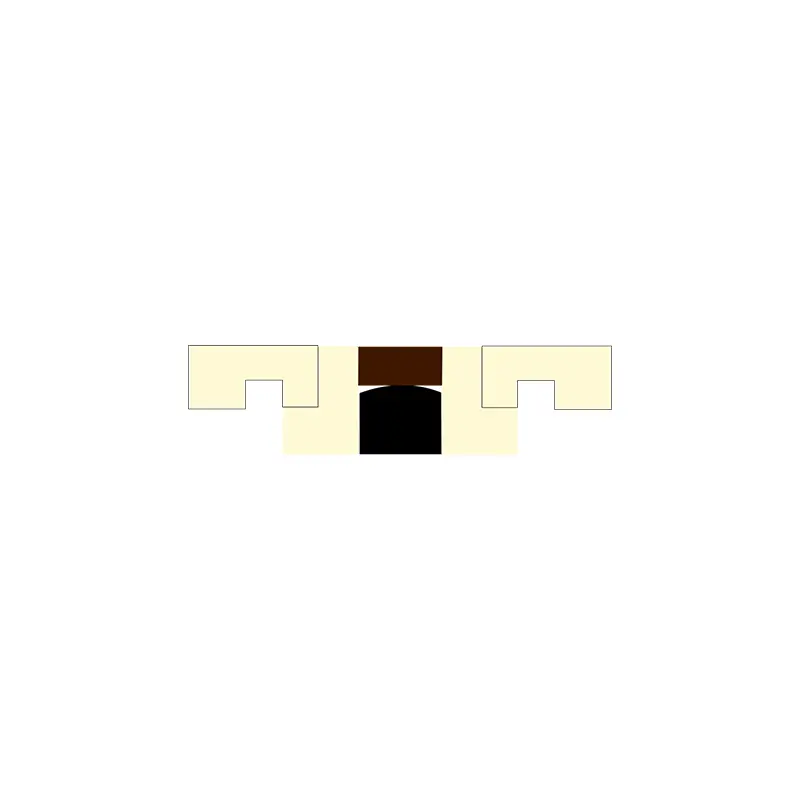

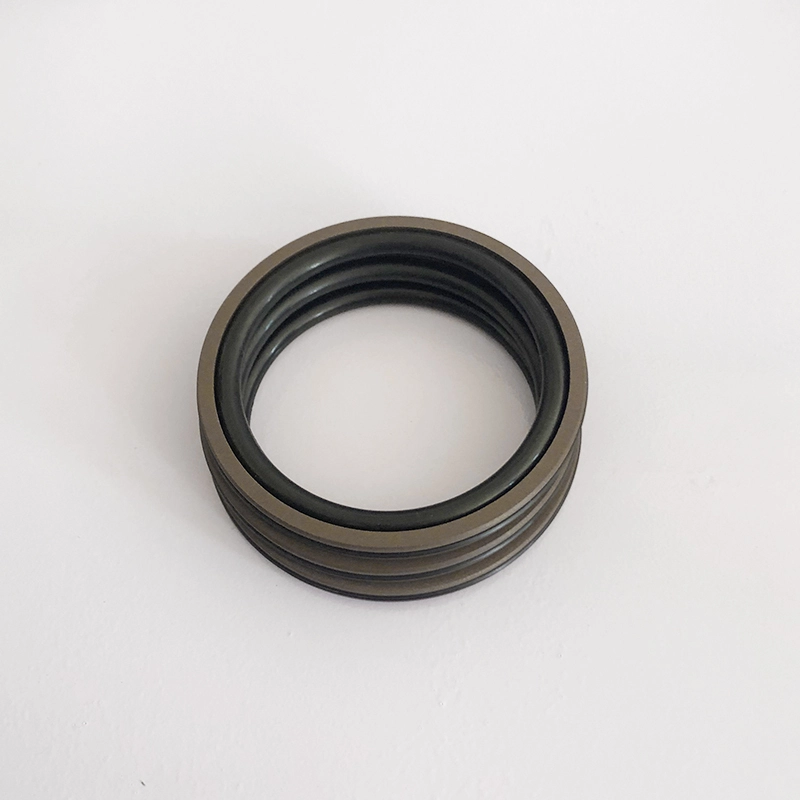

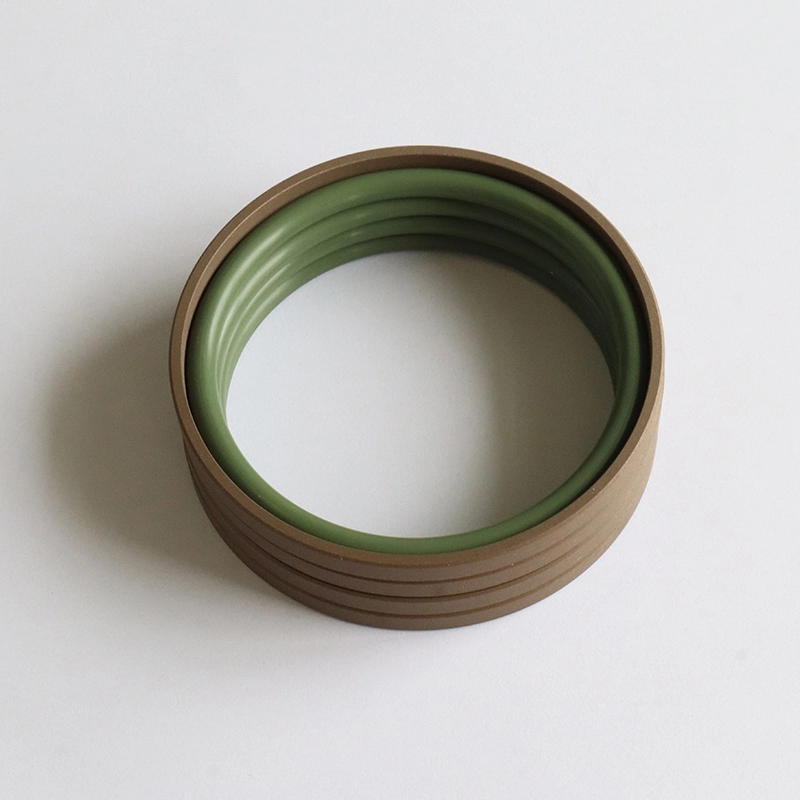

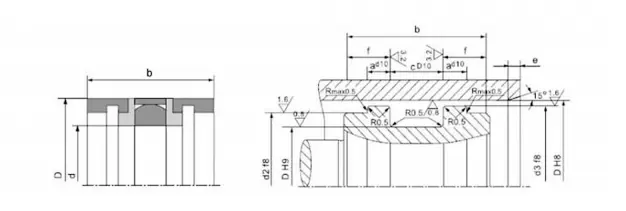

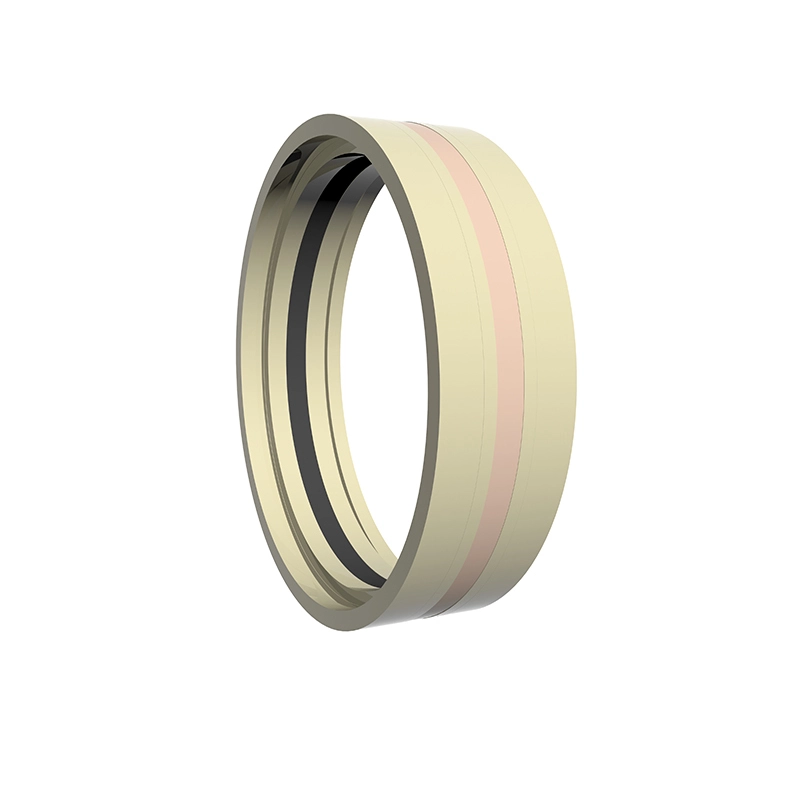

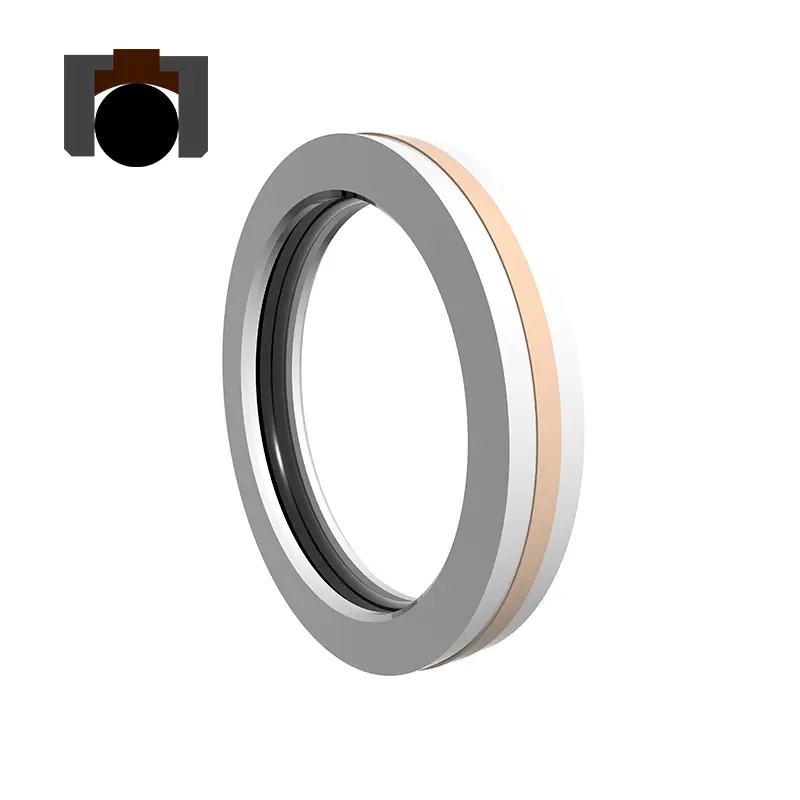

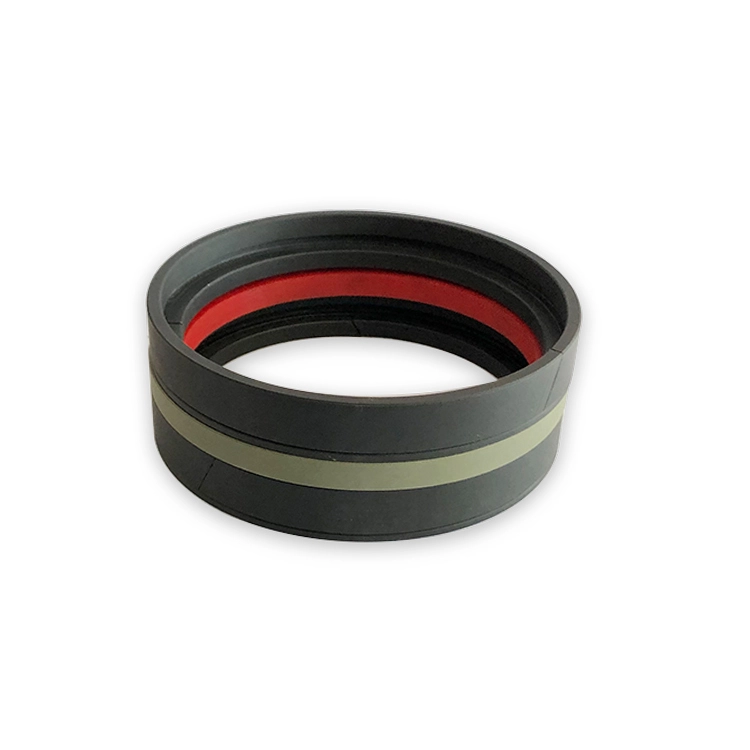

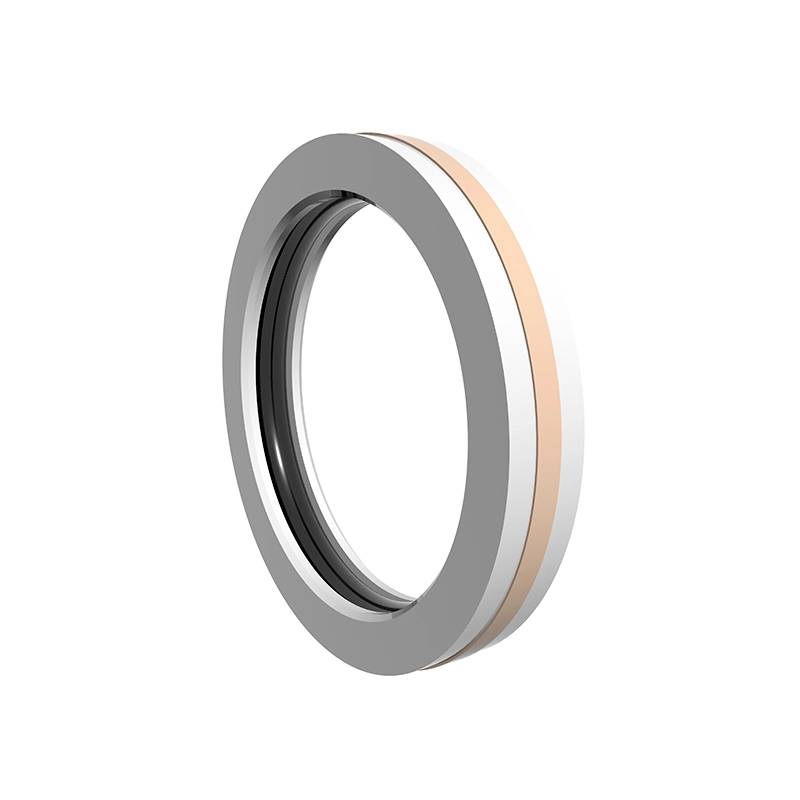

Το GDKK αποτελείται από δύο δακτυλίους οδηγών, δύο δακτυλίους συγκράτησης, ένα ελαστικό δακτύλιο από καουτσούκ και ένα δακτύλιο σφράγισης. Ο δακτύλιος οδηγού παίζει έναν ρόλο τοποθέτησης και καθοδήγησης. Ο δακτύλιος συγκράτησης παίζει ρόλο υποστήριξης και τοποθέτησης, ο ελαστικός δακτύλιος καουτσούκ παρέχει ελαστική δύναμη και αντισταθμίζει την απώλεια του δακτυλίου σφράγισης. Ο δακτύλιος σφράγισης συνεργάζεται με την εσωτερική οπή του κυλίνδρου λαδιού για να παράγει ένα φαινόμενο σφράγισης, το οποίο είναι κατάλληλο για τη σφράγιση αμφίδρομης πίεσης του εμβόλου του κυλίνδρου λαδιού. Έχει ένα καλό αποτέλεσμα σφράγισης ακόμη και κάτω από σκληρές συνθήκες εργασίας. Χαρακτηριστικά:
1. Χαμηλή τριβή, μικρή αντίσταση εκκίνησης, ομαλή κίνηση, ίση δυναμική και στατική τριβή, χωρίς σέρνεται.
2. Πολύ υψηλή σταθερότητα πίεσης υπό πίεση και σκληρές συνθήκες.
3. Υψηλή ζωή, μπορεί να χρησιμοποιηθεί για τη σφράγιση σε κακές συνθήκες λίπανσης.
4. Μπορεί να χρησιμοποιηθεί για τη σφράγιση μέσων χαμηλού ιξώδους όπως το νερό.
Εξαιρετική απόδοση σφράγισης υψηλής και χαμηλής πίεσης.

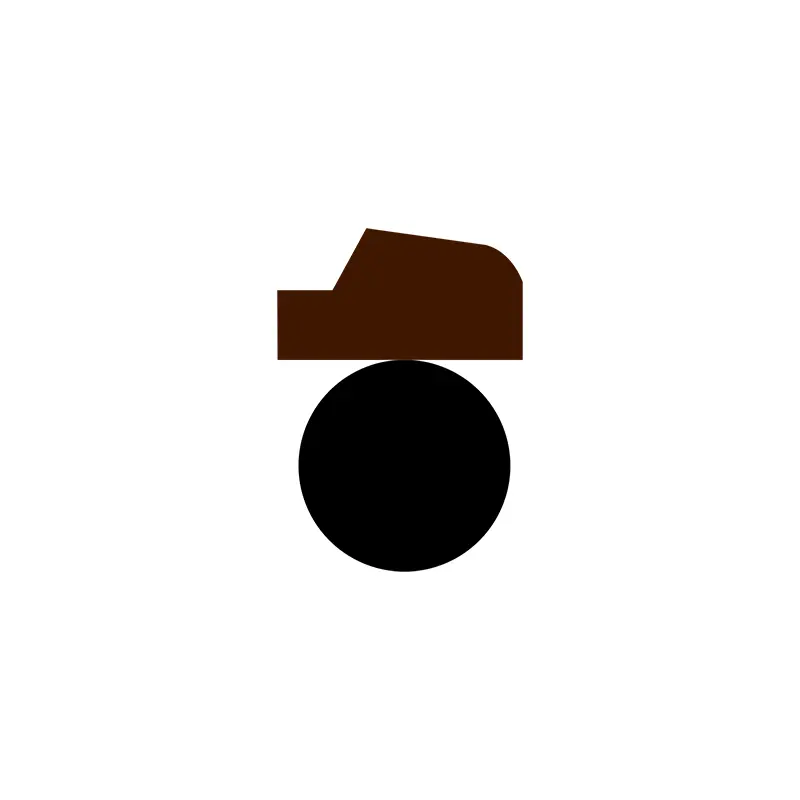

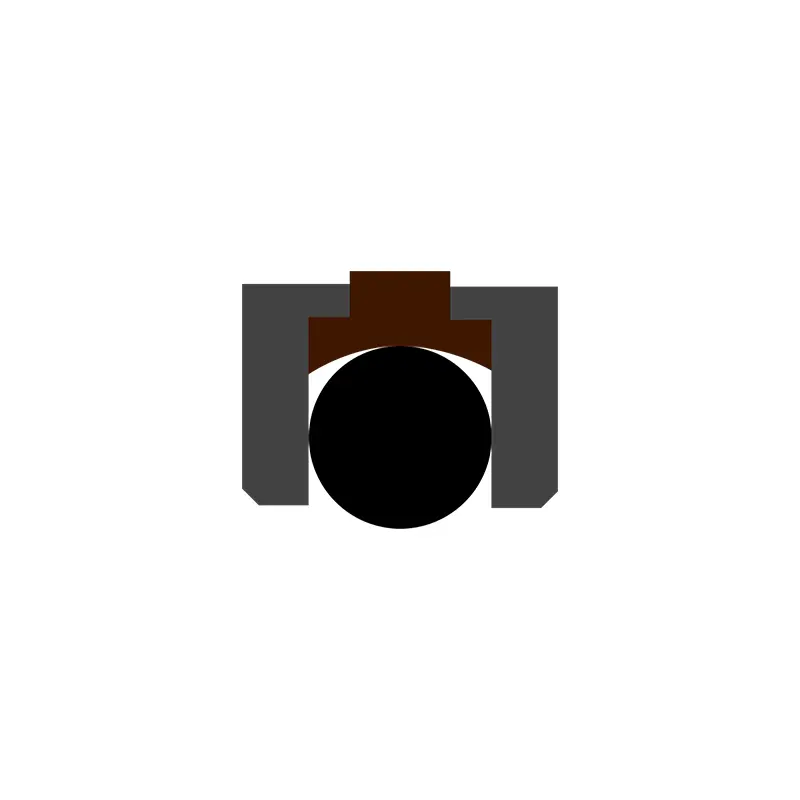

Το RC64 αποτελείται από έναν τριγωνικό δακτύλιο σφράγισης PTFE και έναν δακτύλιο από καουτσούκ Ο, κατάλληλο για υδραυλική και πνευματική παλινδρομική κίνηση μονής κατεύθυνσης σφράγισης πίεσης. Ο δακτύλιος Ο παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου στεγανοποίησης. Δεδομένου ότι ο δακτύλιος σφράγισης υιοθετεί ένα λεπτό σχέδιο χείλους, η ικανότητα αντιστάθμισης παρακολούθησης είναι καλύτερη, οπότε η απόδοση σφράγισης είναι καλή. Η διάσπαση (ανοιχτή) αυλάκωση θα πρέπει να χρησιμοποιείται για διαμέτρους κυλίνδρου μικρότερη από 30mm. Χαρακτηριστικά:
1. Μπορεί να χρησιμοποιηθεί τόσο για υδραυλικά όσο και για πνευματικά.
2. Χαμηλή τριβή, μικρή αντοχή στην έναρξη, ομαλή κίνηση, ίση δυναμική και στατική τριβή, χωρίς σέρβις.
3. Μεγάλη διάρκεια ζωής, μπορεί να χρησιμοποιηθεί για σφραγίδες λίπανσης χωρίς λάδι.
Μικρός δομικός χώρος, εύκολη εγκατάσταση και συντήρηση.
Το SPG είναι ένας συνδυασμός ενός ορθογώνιου τροποποιημένου δακτυλίου σφράγισης PTFE και ενός ορθογώνιου δακτυλίου από καουτσούκ ως στοιχείο προφόρτισης. Έχει τα χαρακτηριστικά της καλής σφράγισης, της χαμηλής τριβής και του μικρού δομικού χώρου.

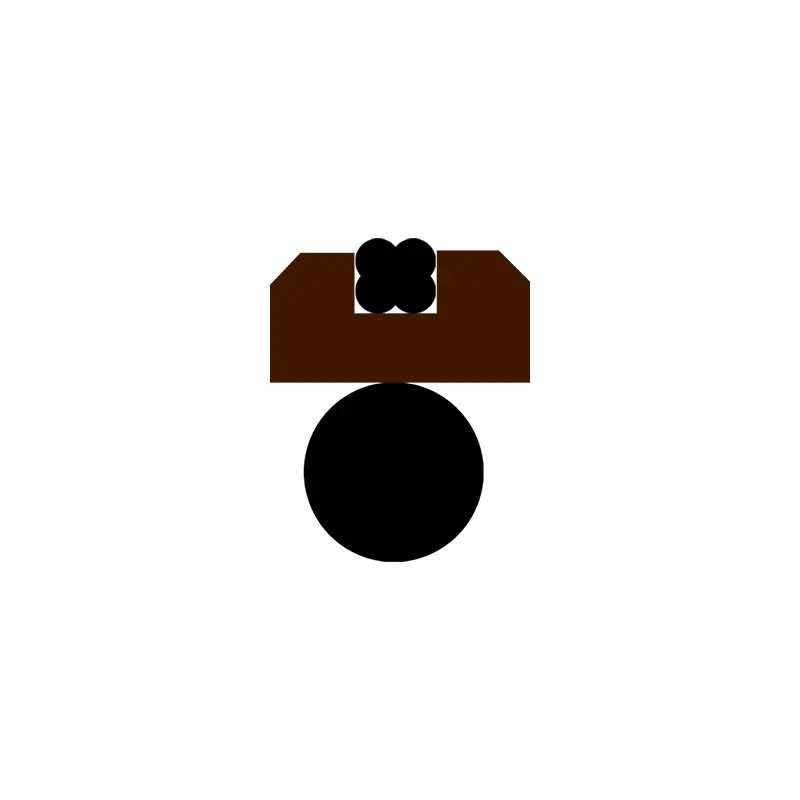

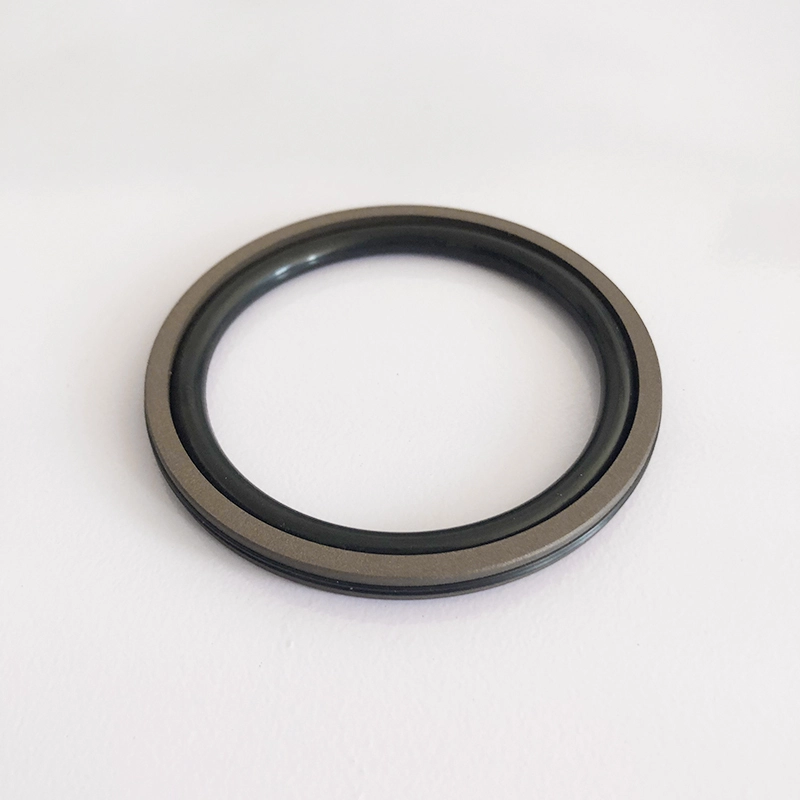

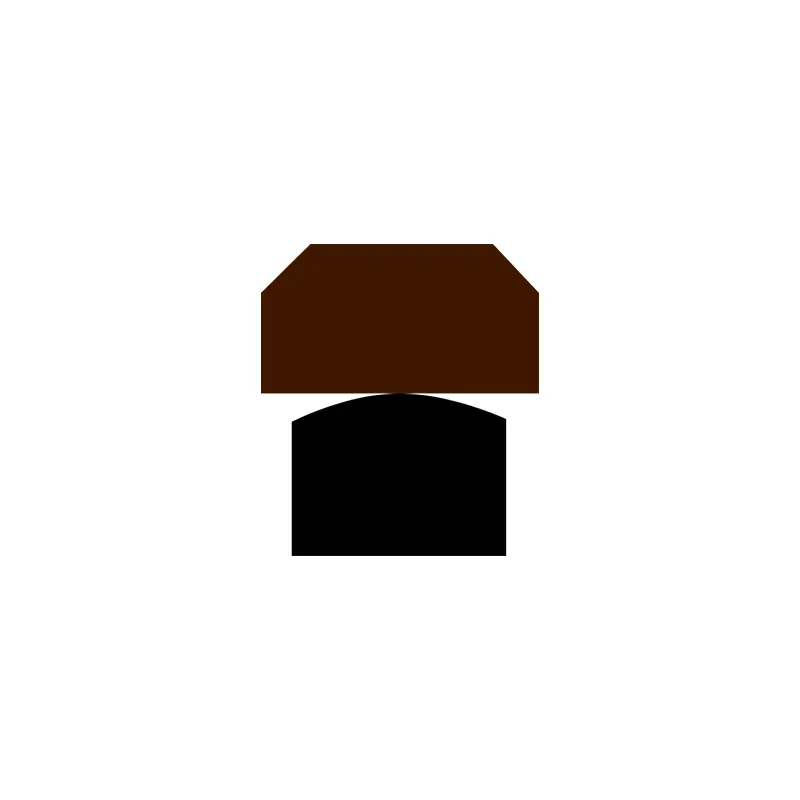

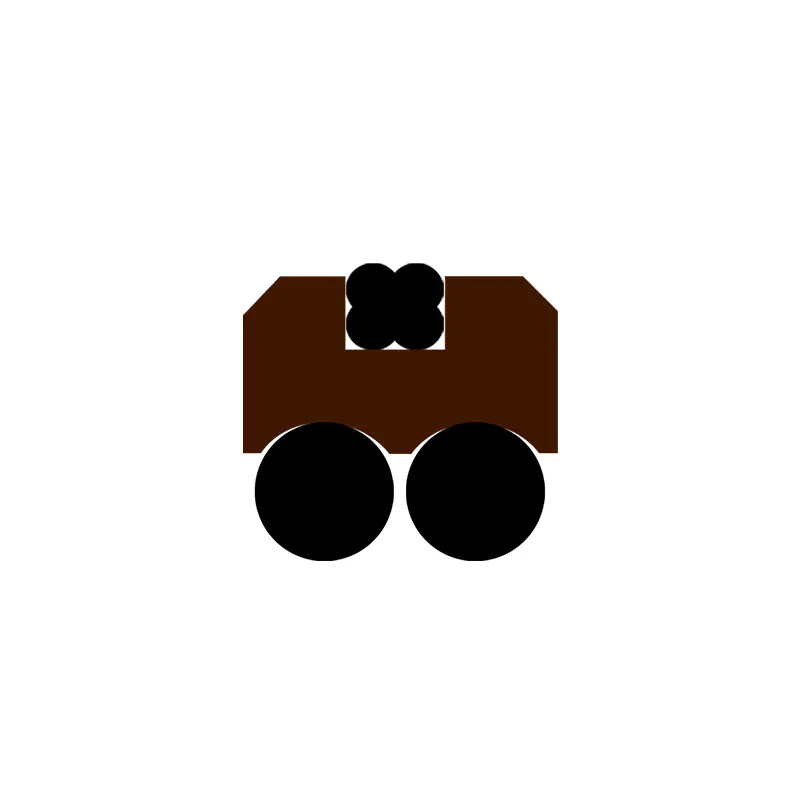

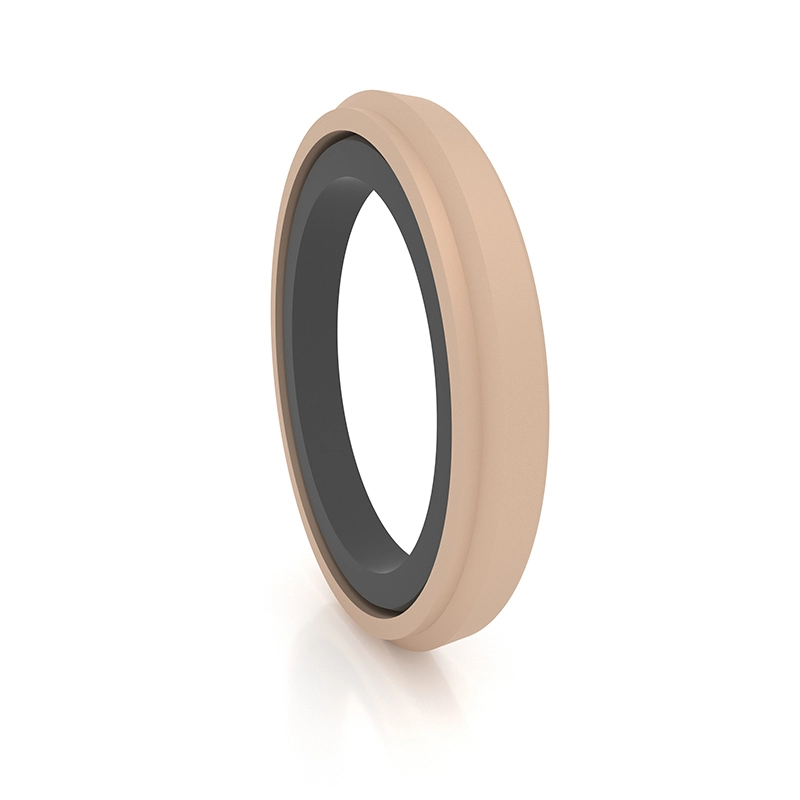

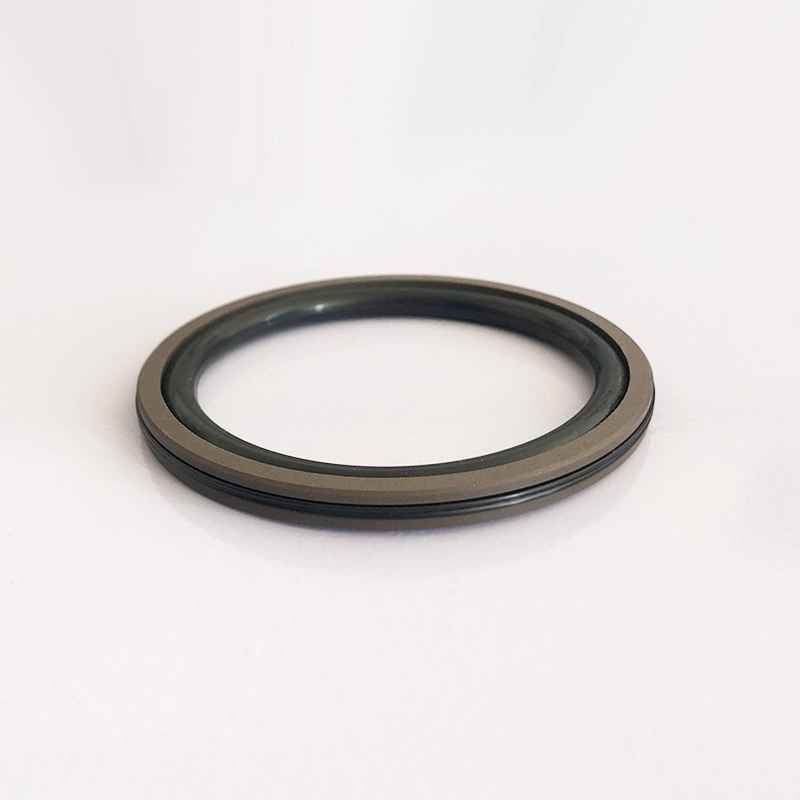

Το RC66 είναι ένας συνδυασμός ενός ορθογώνιου τροποποιημένου δακτυλίου σφράγισης PTFE και ενός δακτυλίου Ο ως στοιχείο προφόρτισης. Έχει τα χαρακτηριστικά της καλής σφράγισης, της χαμηλής τριβής και του μικρού δομικού χώρου. Είναι κατάλληλο για κυλίνδρους πετρελαίου υψηλής ταχύτητας ή κυλίνδρους. Το RC67 αποτελείται από ένα γεμάτο ορθογώνιο δακτύλιο στεγανοποίησης PTFE, δύο δακτυλίους συγκράτησης και ένα ετερογενές ελαστομερές, το οποίο είναι κατάλληλο για υδραυλική παλινδρομική κίνηση της αμφίδρομης πίεσης. Το ελαστομερές παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου σφράγισης. Ο δακτύλιος συγκράτησης προστατεύει τον δακτύλιο στεγανοποίησης και έχει καλό αποτέλεσμα σφράγισης ακόμη και υπό σκληρές συνθήκες εργασίας. Χαρακτηριστικά:
1. Χαμηλή τριβή, μικρή αντίσταση εκκίνησης, ομαλή κίνηση, ίση δυναμική και στατική τριβή, χωρίς σέρνεται.
2. Πολύ υψηλή σταθερότητα πίεσης υπό πίεση και σκληρές συνθήκες.
3. Υψηλή ζωή, μπορεί να χρησιμοποιηθεί για σφραγίδες λίπανσης χωρίς λάδι.
4. Μπορεί να χρησιμοποιηθεί για τη σφράγιση μέσων χαμηλού ιξώδους όπως το νερό.
5. Εξαιρετική απόδοση υψηλής και χαμηλής πίεσης.

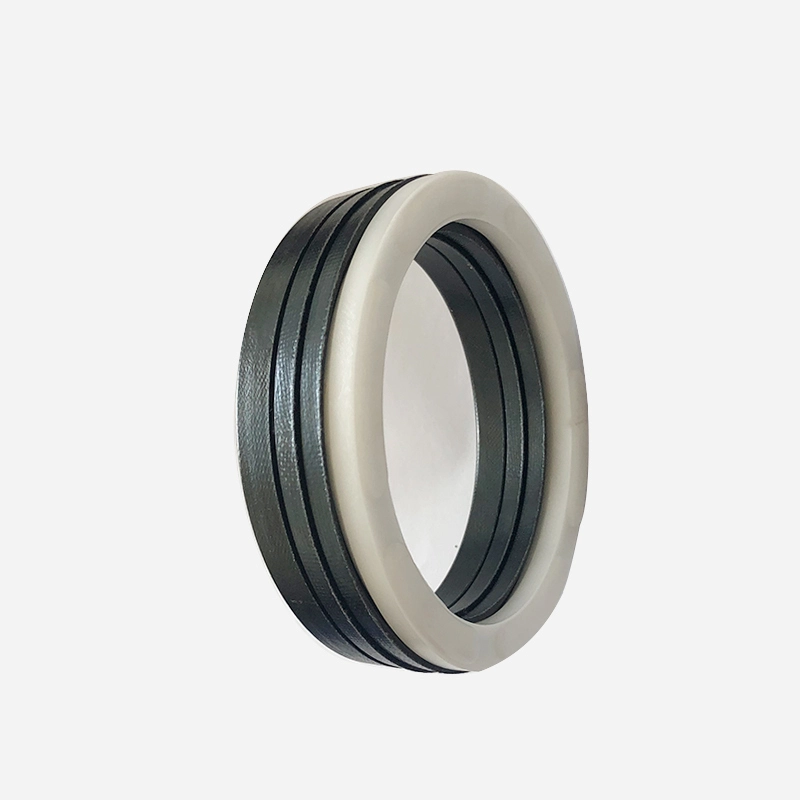

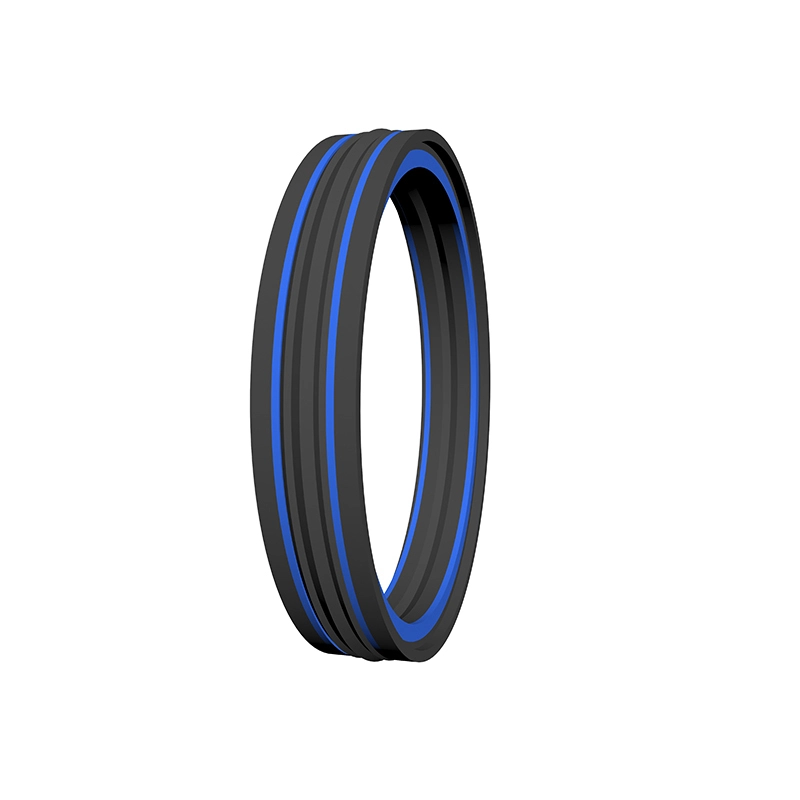

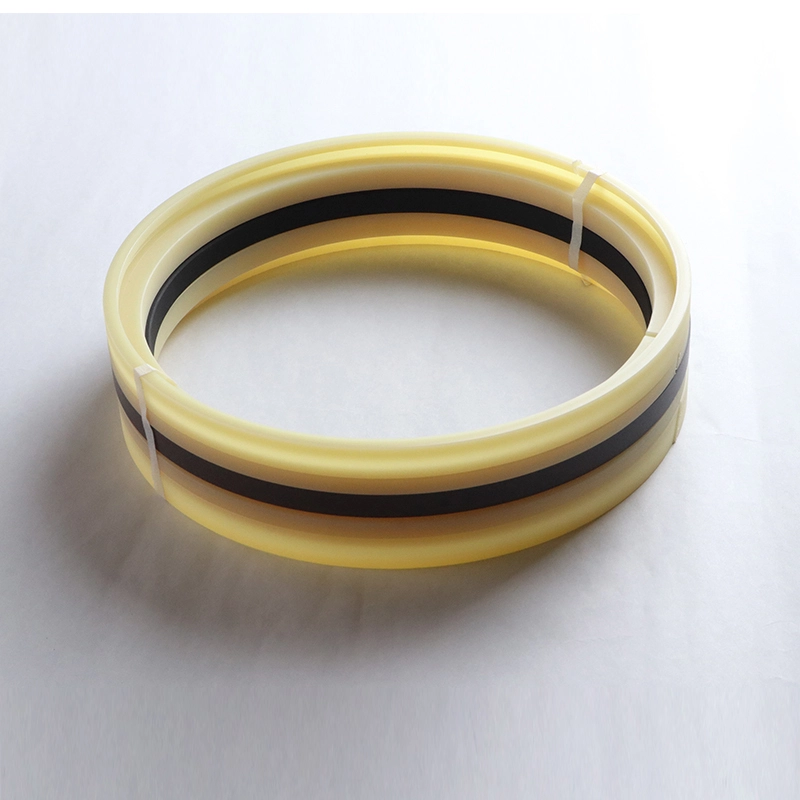

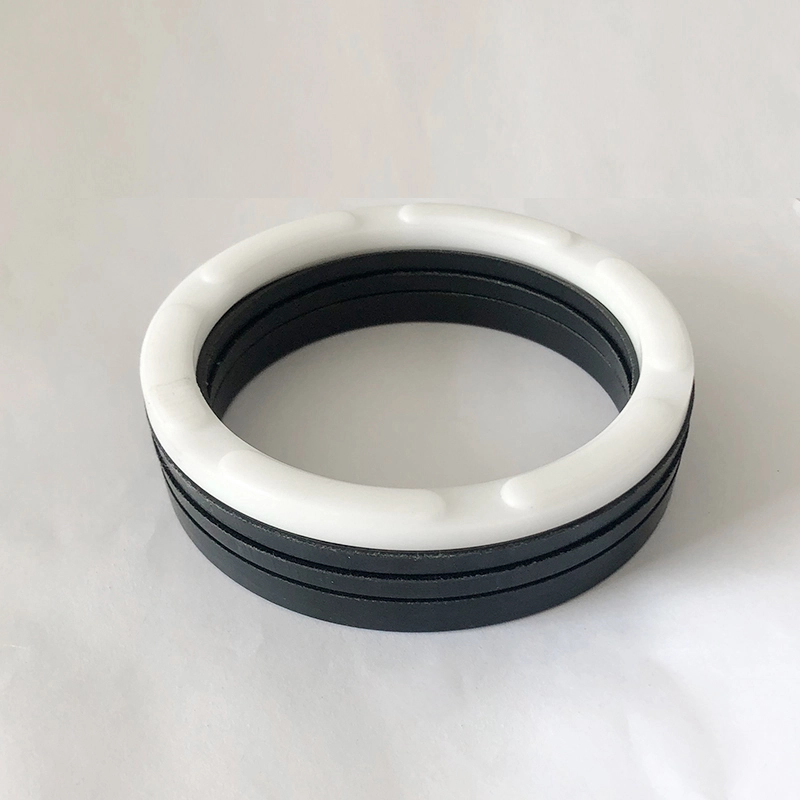

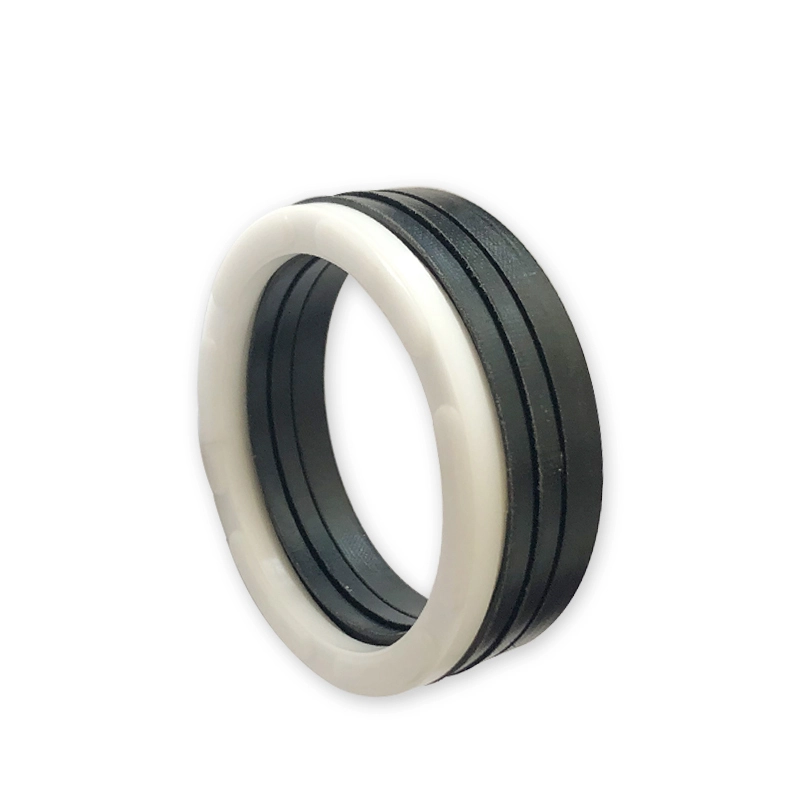

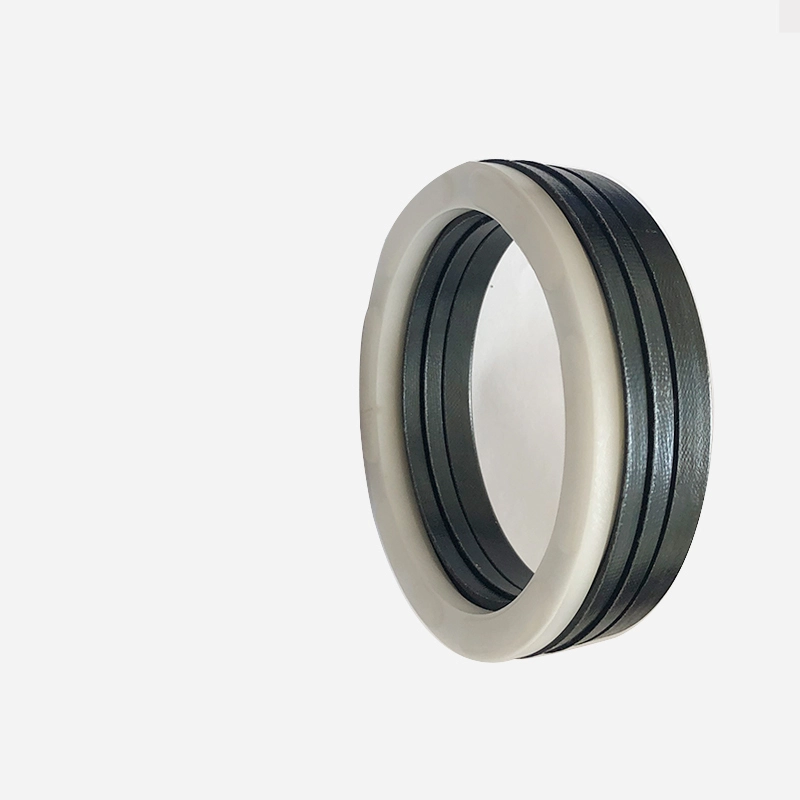

Το RCEK αποτελείται από ένα σύνολο δαχτυλιδιών σφράγισης σχήματος V, δακτύλιο πίεσης και δακτύλιο στήριξης και είναι κατάλληλο για υδραυλική παλινδρομική κίνηση μονής κατεύθυνσης σφράγισης πίεσης. Γραφές συμβατό με το υλικό σφράγισης πρέπει να εφαρμόζεται κατά τη διάρκεια της εγκατάστασης. Δεν μπορεί να εγκατασταθεί σε ενσωματωμένη (κλειστή) αυλάκωση. Χρησιμοποιείται για σφραγίδες εμβόλου σε μεσαία και βαριά φορτία. Χαρακτηριστικά:
1. Διατίθενται διάφορα υλικά, τα οποία μπορούν να προσαρμοστούν βέλτιστα ώστε να ταιριάζουν σε διάφορους σκοπούς.
2. Μπορεί να χρησιμοποιηθεί σε σκληρές συνθήκες εργασίας και είναι κατάλληλο για σχεδόν όλα τα μέσα και τις σκληρές συνθήκες.
3. Έχει μακρά διάρκεια ζωής και μπορεί να χρησιμοποιηθεί για σφραγίδες λίπανσης χωρίς πετρέλαιο (λογική επιλογή υλικού).
4. Η απόδοση σφράγισης μπορεί να ρυθμιστεί και το αξονικό μέγεθος μπορεί να ρυθμιστεί με την προσθήκη ή την αφαίρεση δακτυλίων σφράγισης σχήματος V.
Μπορεί να λειτουργήσει αποτελεσματικά ακόμη και αν η ποιότητα της επιφάνειας σφράγισης είναι κακή.

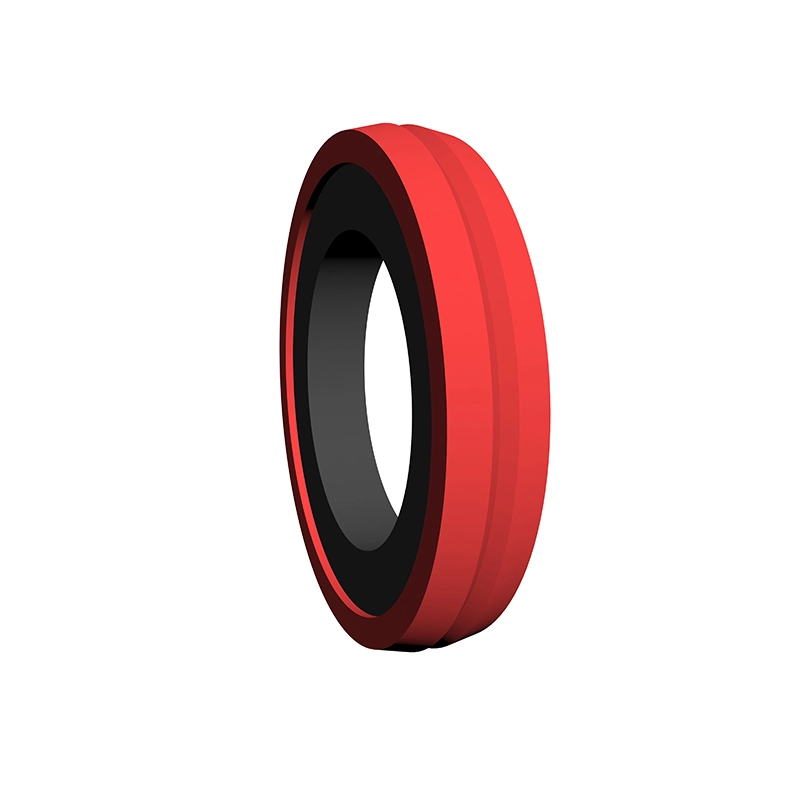

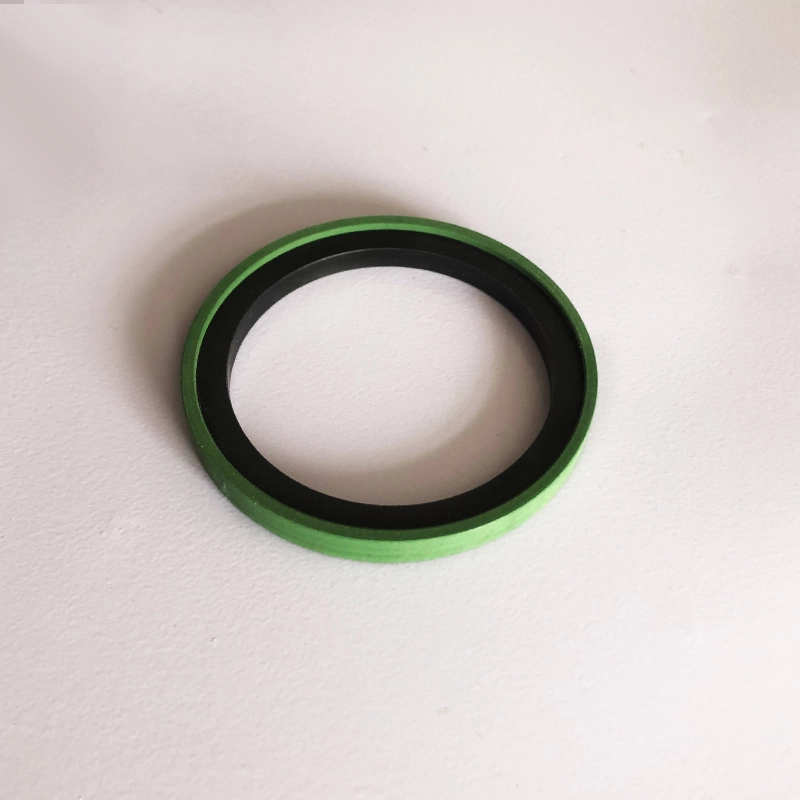

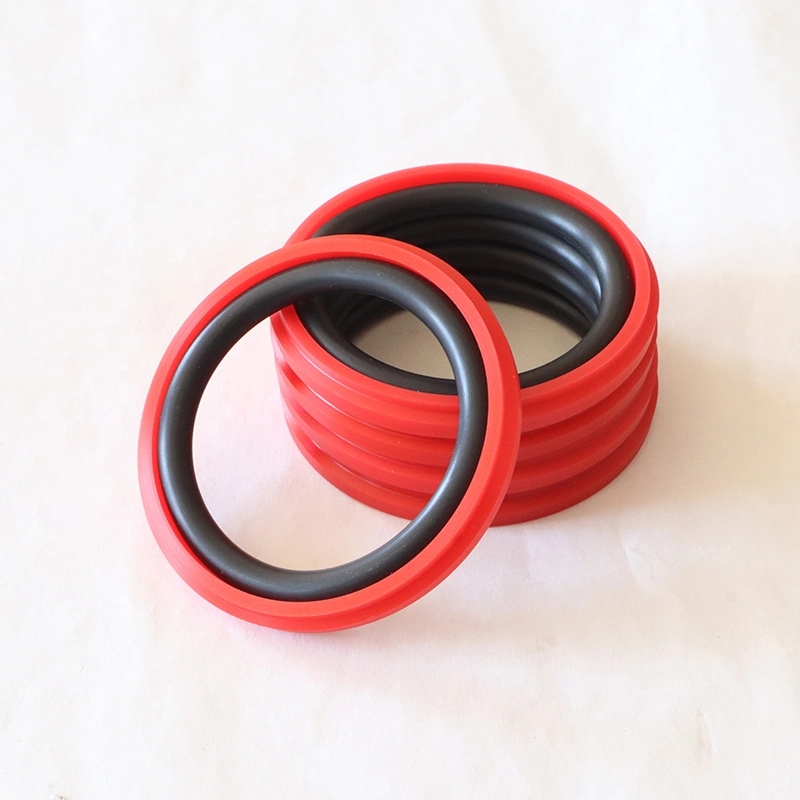

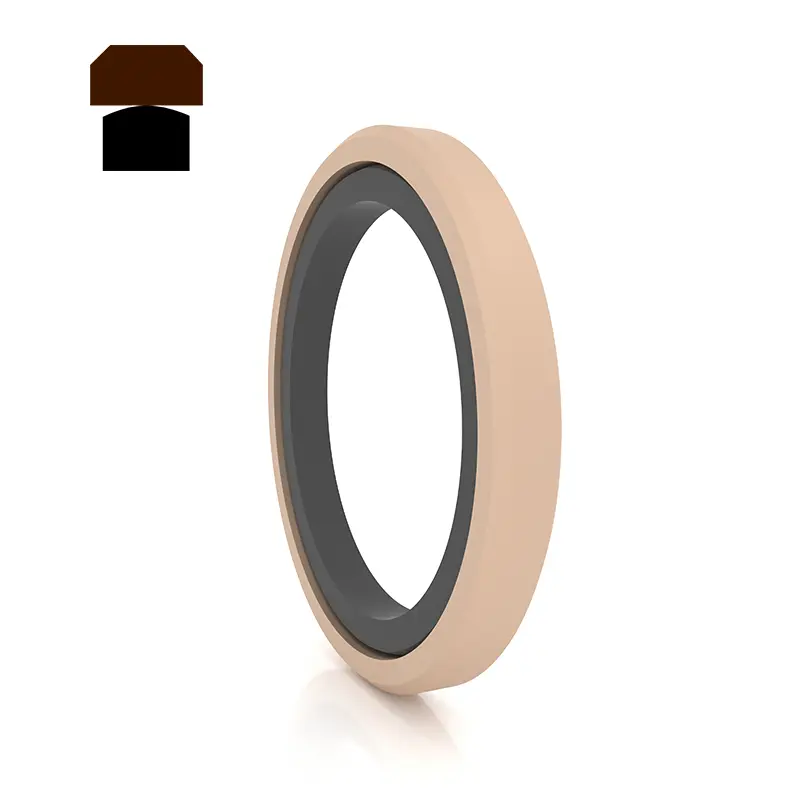

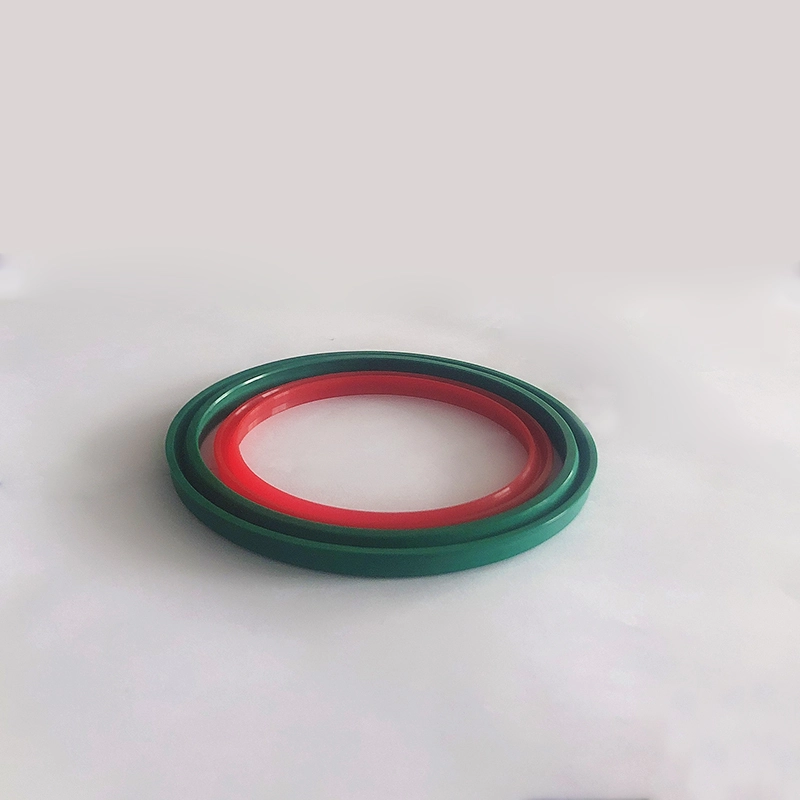

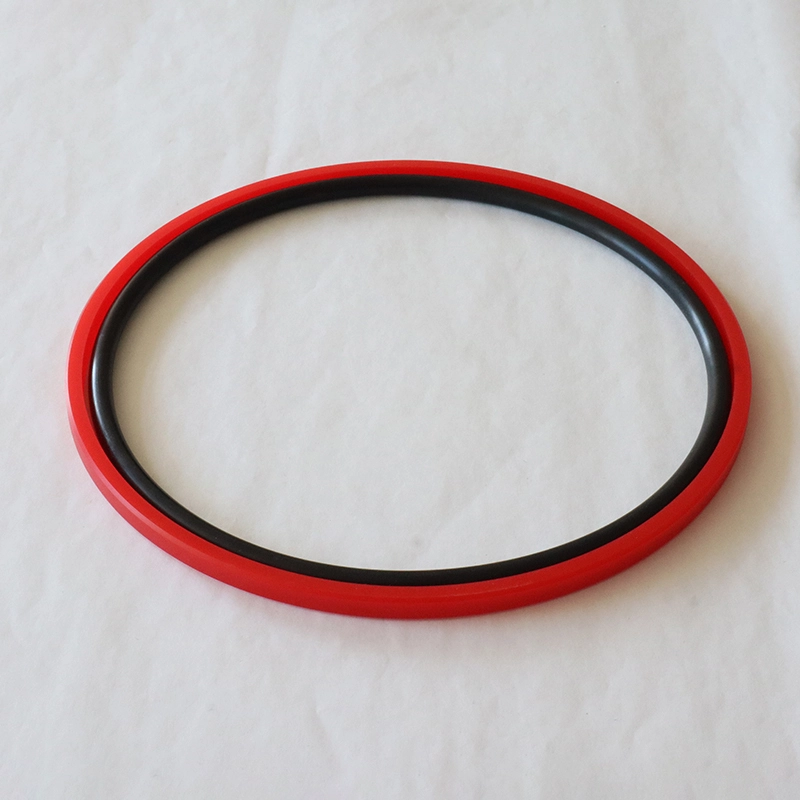

Το RCKR αποτελείται από δακτύλιο σφράγισης PU και ορθογώνιο δακτύλιο από καουτσούκ, κατάλληλο για υδραυλική παλινδρομική κίνηση αμφίδρομης σφράγισης. Πρόκειται για ένα συμπληρωματικό προϊόν προϊόντων δακτυλίου Glyd, με καλύτερη δυνατότητα σφράγισης και πίεσης από το δακτύλιο Glyd και μπορεί να εγκατασταθεί χωρίς τη βοήθεια εργαλείων εγκατάστασης. Τα χαρακτηριστικά του:
1. Καλή δυναμική και στατική απόδοση σφράγισης.
2. Καλύτερη απόδοση σφράγισης χαμηλής πίεσης από το δακτύλιο Glyd και μπορεί να εγκατασταθεί χωρίς εργαλεία εγκατάστασης.
3. Χαμηλή τριβή, μικρή αντίσταση εκκίνησης και ομαλή κίνηση.
4. Μεγάλη διάρκεια ζωής, μπορεί να χρησιμοποιηθεί για σφραγίδα λίπανσης χωρίς λάδι.
5. Μπορεί να χρησιμοποιηθεί για τη σφράγιση αμφίδρομης πίεσης.
Η αυλάκωση εγκατάστασης συμμορφώνεται με το πρότυπο ISO7425/1.

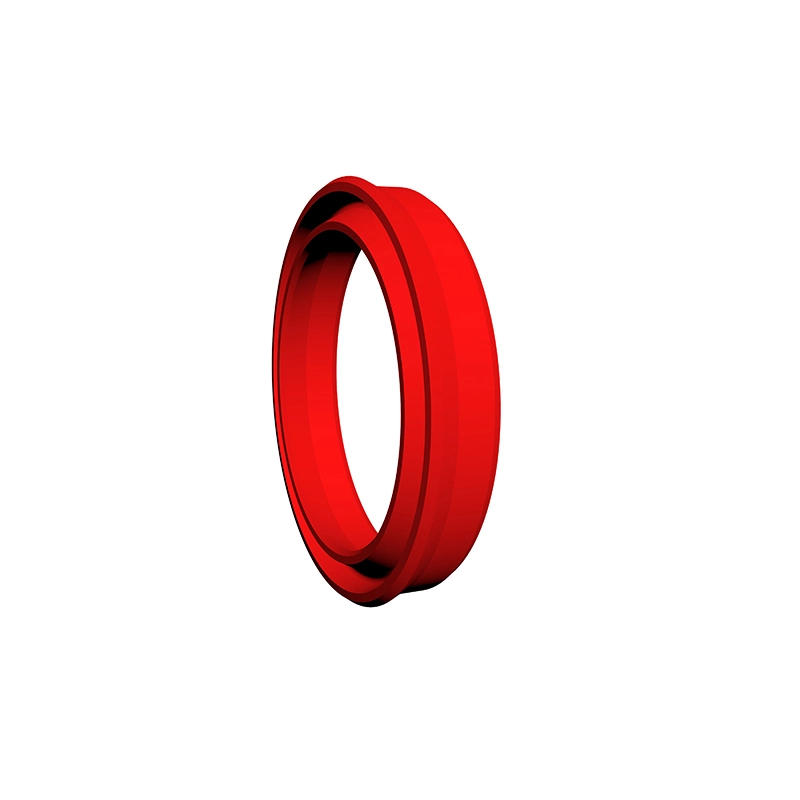

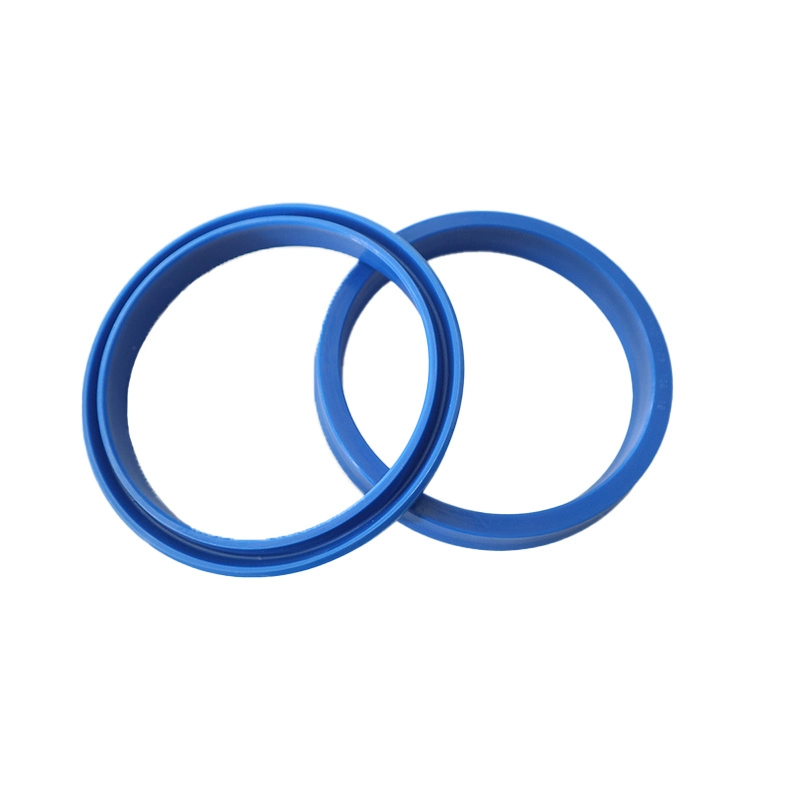

Το RPW αποτελείται από ένα δακτύλιο σφράγισης PU ειδικού σχήματος και ένα δακτύλιο από καουτσούκ σε σχήμα Ο, κατάλληλο για υδραυλική παλινδρομική κίνηση της αμφίδρομης πίεσης. Ο δακτύλιος Ο παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου στεγανοποίησης. Χρησιμοποιείται γενικά σε συνδυασμό με ένα δακτύλιο οδηγού. Χαρακτηριστικά:
1. Χαμηλή τριβή, μικρή αντίσταση εκκίνησης, ομαλή κίνηση, χωρίς σέρβις.
2. Πολύ υψηλή σταθερότητα πίεσης υπό πίεση και σκληρές συνθήκες.
3. Καλή απόδοση σφράγισης τόσο σε υψηλές όσο και σε χαμηλές πιέσεις.
Δεν απαιτούνται εργαλεία εγκατάστασης για την εγκατάσταση.
Το TDA και το TDMA αποτελούνται από ελαστομερές από καουτσούκ (ή πολυουρεθάνη) και τροποποιημένο δακτύλιο στεγανοποίησης PTFE και έχουν τα χαρακτηριστικά της καλής σφράγισης, της μεγάλης διάρκειας ζωής, της χαμηλής τριβής, της καραμέλας κλπ. Το TDA είναι κατάλληλο για σφράγιση μονόδρομης πίεσης των πιστόνων. Το TDMA είναι κατάλληλο για τη σφράγιση αμφίδρομης πίεσης των εμβόλων.

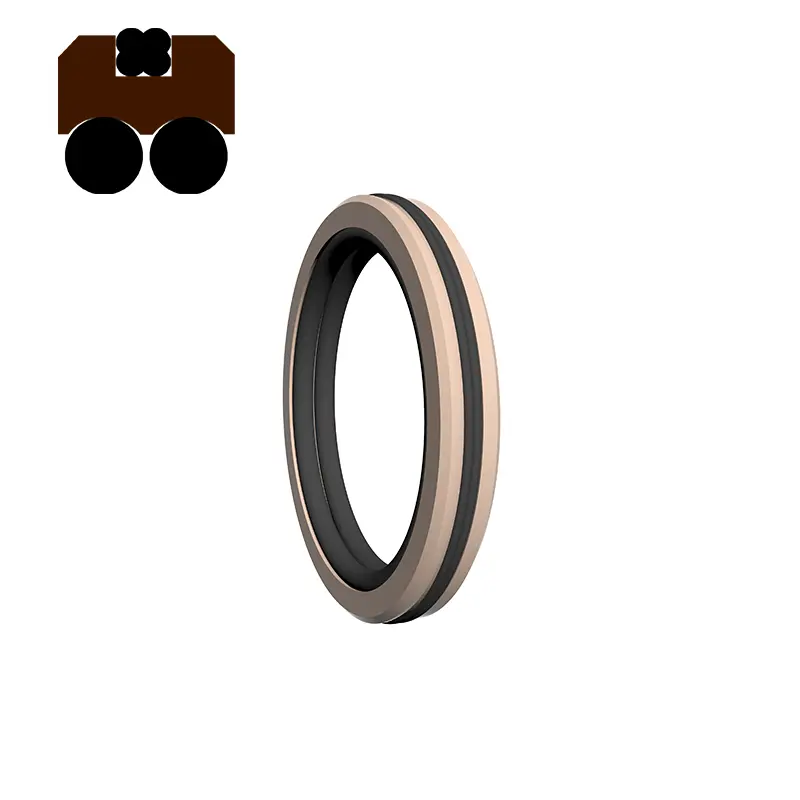

Το GGDA αποτελείται από ένα δακτύλιο σφράγισης γεμάτου με PTFE, δύο πλαστικά δαχτυλίδια στήριξης σχήματος L και έναν δακτύλιο O Elastic Force, με καλή σφράγιση, μεγάλη διάρκεια ζωής, χαμηλή τριβή, χωρίς σέρβις και άλλα χαρακτηριστικά. Κατάλληλο για τη σφράγιση αμφίδρομης πίεσης του εμβόλου.

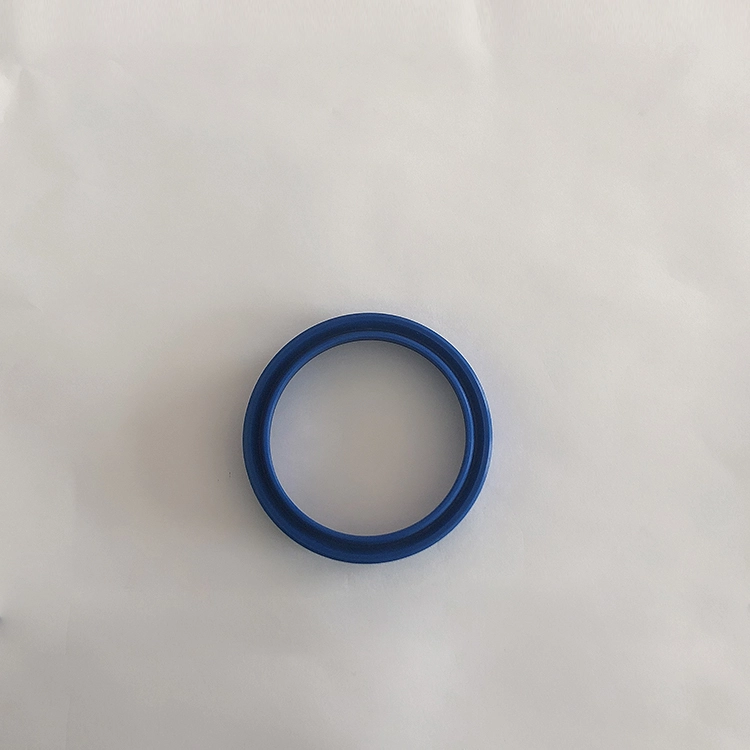

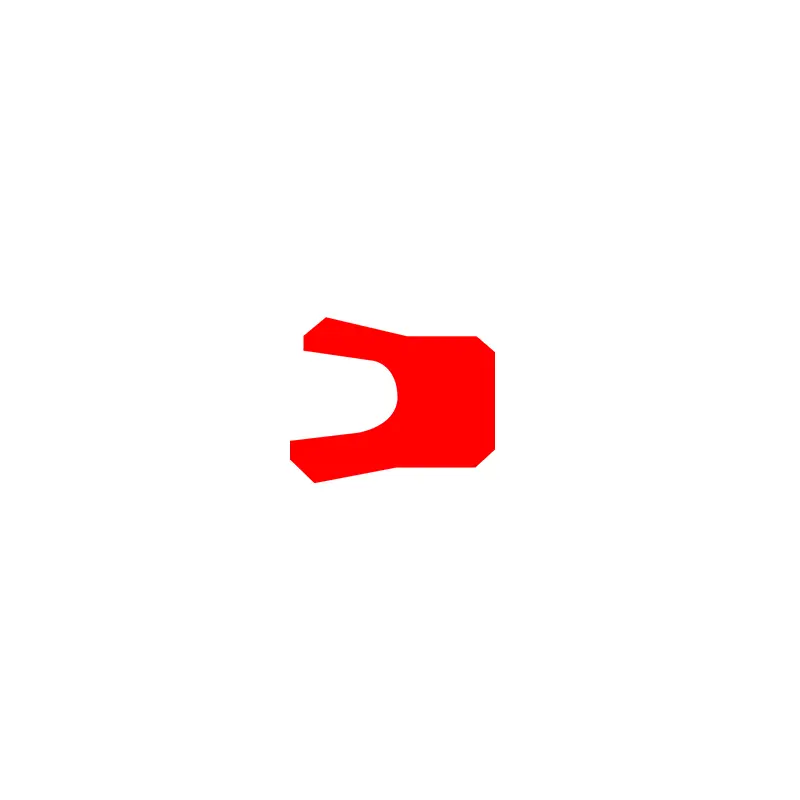

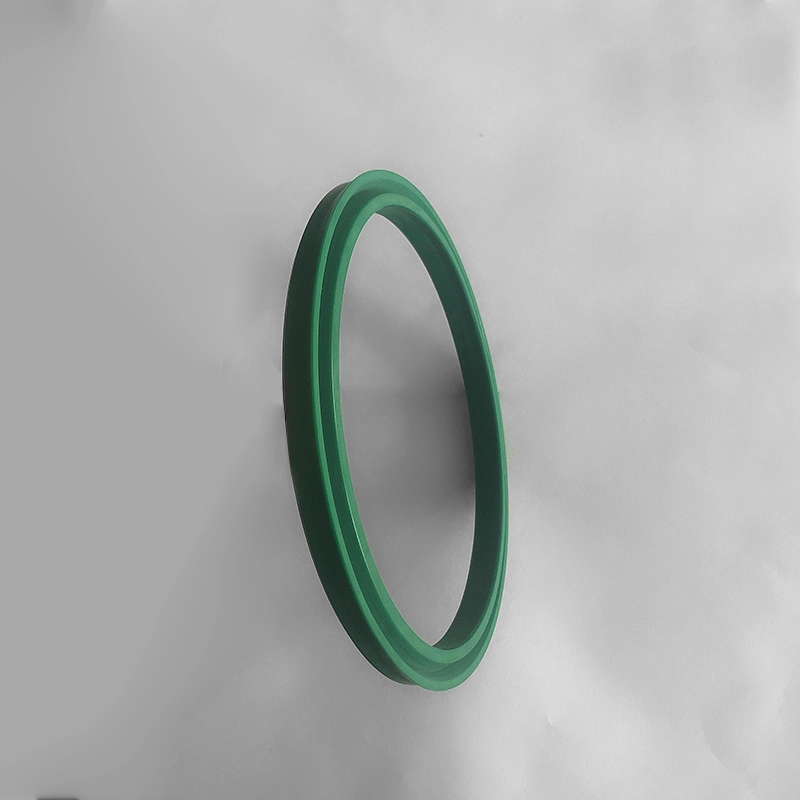

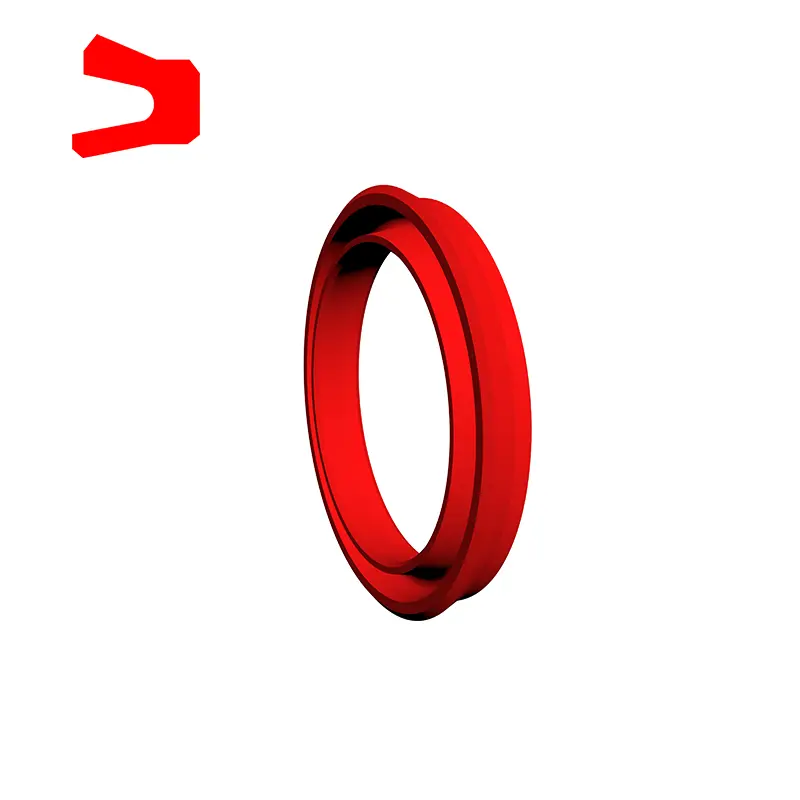

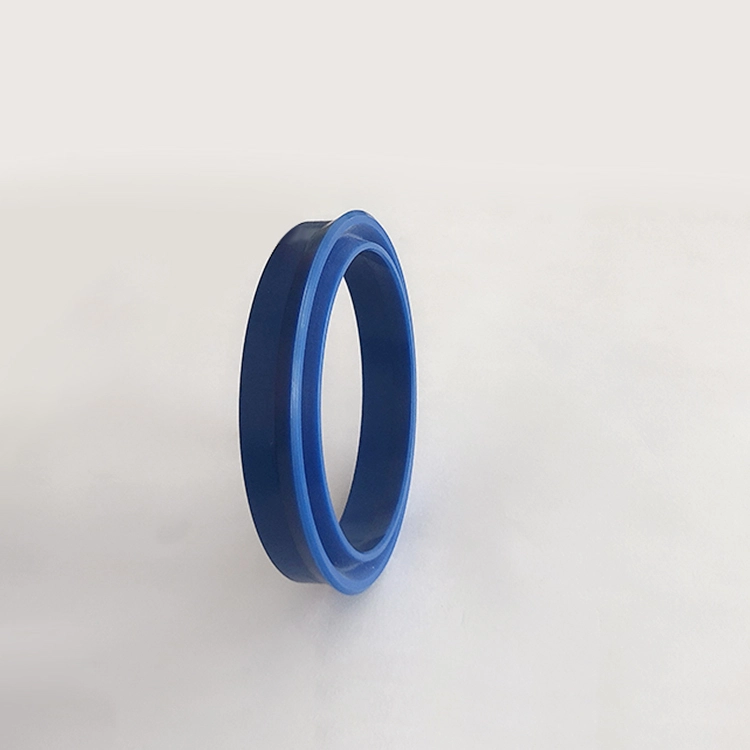

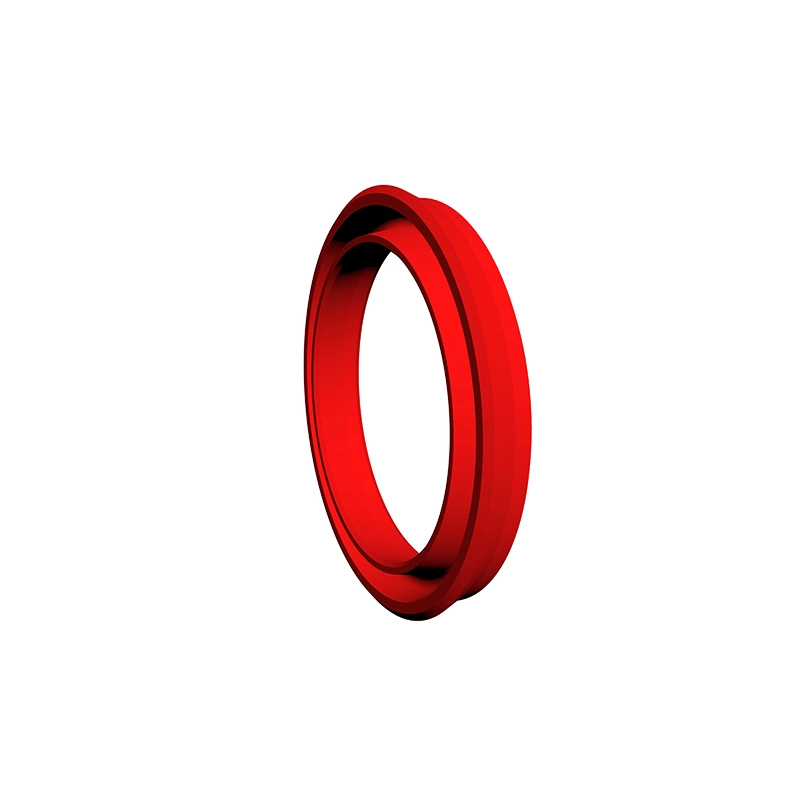

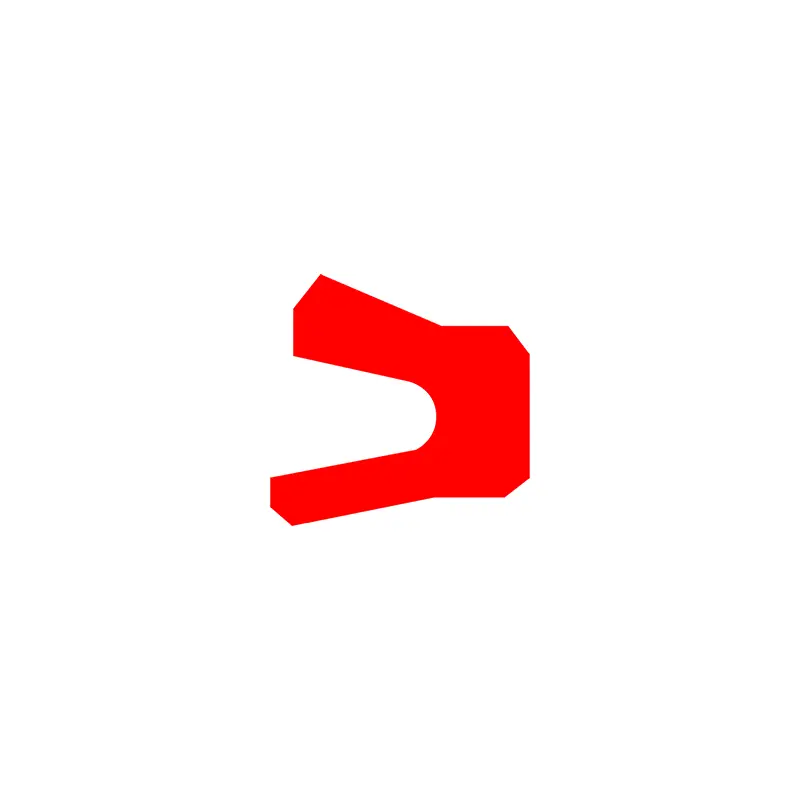

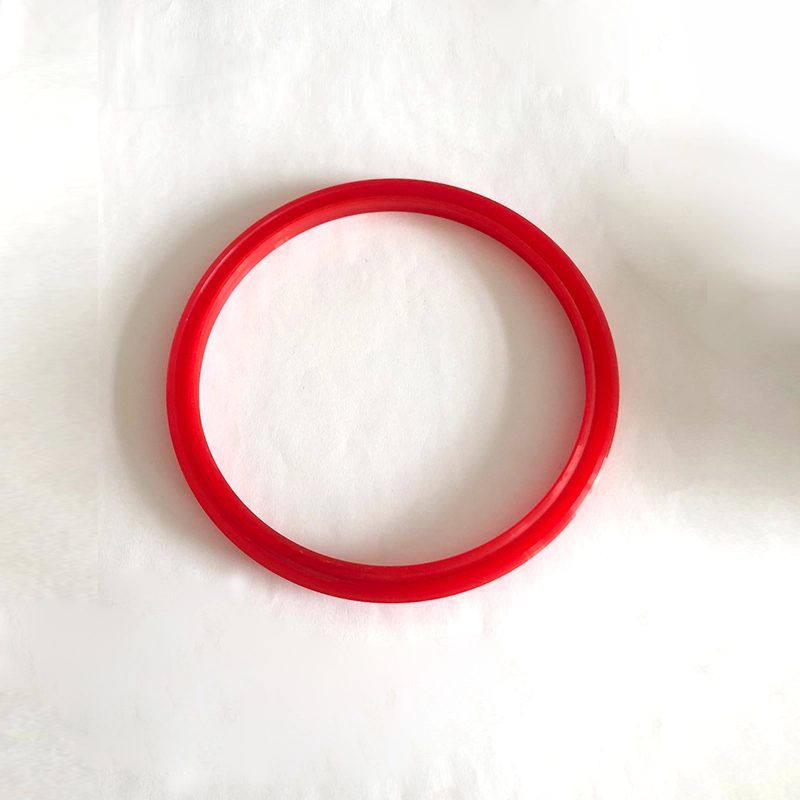

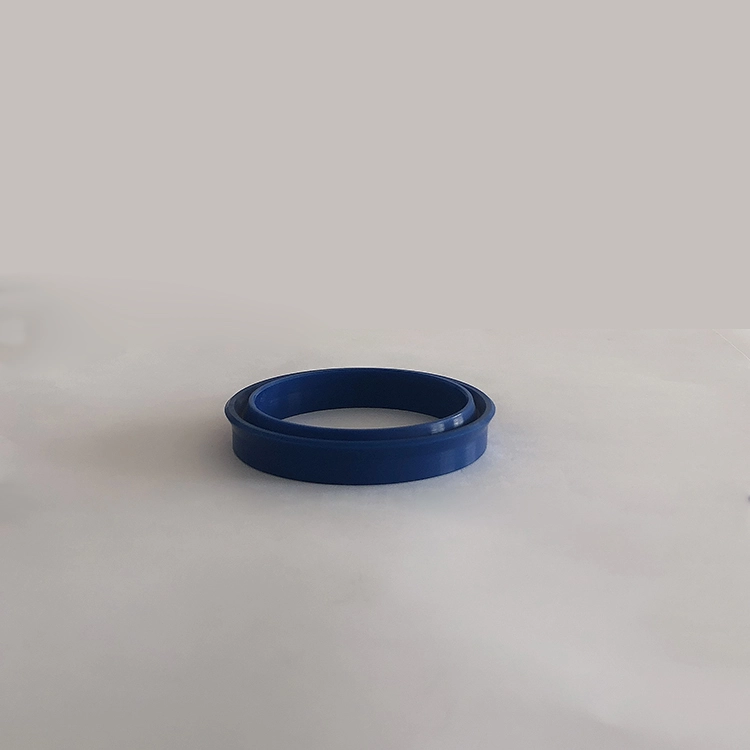

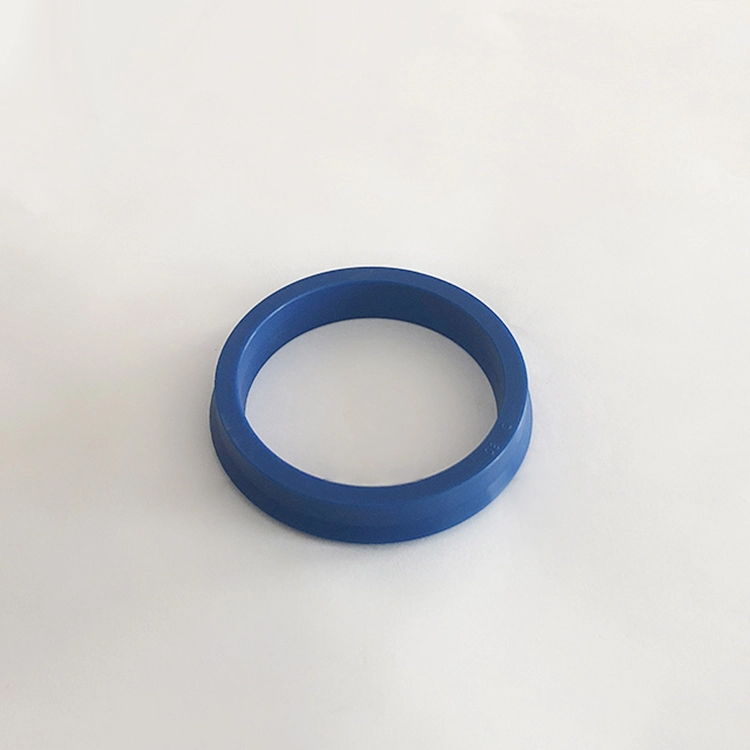

Ο δακτύλιος σφράγισης RCup είναι μια ασύμμετρη σφραγίδα που χρησιμοποιείται ειδικά στο έμβολο, κατάλληλο για υδραυλική παλινδρομική κίνηση μονής κατεύθυνσης, με καλή απόδοση σφράγισης. Η αυλάκωση συμμορφώνεται με το πρότυπο ISO5597. Ο δακτύλιος σφράγισης τύπου YXD για άξονα είναι μια ασύμμετρη σφραγίδα που χρησιμοποιείται ειδικά στο έμβολο, κατάλληλο για υδραυλική παλινδρομική κίνηση μονής κατεύθυνσης, με καλή απόδοση σφράγισης. Όταν χρησιμοποιείται κάτω από 12 ~ 32MPa, απαιτείται δακτύλιος συγκράτησης στη φτέρνα. Η αυλάκωση συμμορφώνεται με το πρότυπο JB/ZQ4265-97. Χαρακτηριστικά:
1. Εφαρμοστέο για ελαφριά φορτία και μεσαία φορτία.
2. Καλή απόδοση σφράγισης τόσο για σφράγιση υψηλής πίεσης όσο και για σφράγιση χαμηλής πίεσης.
3. Διατίθενται διάφορα υλικά, με ευρύτερο φάσμα αντίστασης των μέσων ενημέρωσης.
4. Απλή δομή και εύκολη εγκατάσταση και συντήρηση.
Χαρακτηριστικά και εφαρμογές προϊόντος:
Επιλογή υλικού:
RC61, RC62
1. Τα υλικά των δακτυλίων Ο μπορεί να είναι: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), κλπ.
2. Υλικά δακτυλίου στεγανοποίησης: τυπικό υλικό PTFE3, άλλα προαιρετικά υλικά PTFE2, PTFE4, PU, κλπ.
ΕΝΤΑΞΕΙ
1. Υλικό του ορθογώνιου δακτυλίου: R01 Nitrile καουτσούκ
2. Υλικό δακτυλίου σφράγισης: σύνθετο θερμοπλαστικό υλικό.
RC63, RC64, SPG, RC66, AQ, AQF
1. Τα υλικά των δακτυλίων Ο μπορεί να είναι: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), κλπ.
2. Υλικά δακτυλίου σφράγισης: Τυπικό υλικό PTFE3, Άλλα προαιρετικά υλικά PTFE1, PTFE2, PTFE4.
KDAS, TPM
1. Αντιστοίχιση υλικού δακτυλίου καουτσούκ: R01 Nitrile Rubber
2. Υλικό δακτυλίου συγκράτησης: νάιλον ΡΑ/πολυοξυμεθυλένιο POM
3. Οδηγός δακτυλίου: νάιλον ΡΑ/πολυοξυμεθυλένιο POM/πολυτετραφθοροαιθυλενίου PTFE
GDKK, RC67
1 διαθέσιμα υλικά ελαστομερούς: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), κλπ.
2. Υλικό δακτυλίου στεγανοποίησης: Τυπικό υλικό PTFE3, Άλλα προαιρετικά υλικά PTFE2, PTFE4.
3. Υλικό δακτυλίου συγκράτησης: Το POM/PA/PTFE, το υλικό PTFE χρησιμοποιείται όταν η θερμοκρασία υπερβαίνει τους 100 μοίρες.
Φουρκέτα
1. Υλικό δακτυλίου τύπου: Πολυτετραφθοροαιαιθυλένιο, πανί νιτριλίου, πανί φθοροτεκτικό, νάιλον, πολυοξυμεθυλένιο
2. Υλικό δακτυλίου V: Πολυτετραφθοροαιαιθυλενίου, καουτσούκ νιτρίλιο, πανί νιτριλίου, φθοροτεκέντο, πανί Fluororubber
3. Υλικό δακτυλίου στήριξης: πανί νιτρρίλιο, ύφασμα φθοροτού, νάιλον, πολυοξυμεθυλενίου, πολυτετραφθοροαιθυλενίου
RCKR, RPW
1. Αντιστοίχιση ορθογώνιου δακτυλίου: RO1 Nitrile Rubber (NBR)
2. Υλικό δακτυλίου στεγανοποίησης: PU
YXD
Προαιρετικό καουτσούκ νιτρίλιο (R01), Fluororubber (R02), πολυουρεθάνη (PU) κ.λπ.
Παράδειγμα παραγγελίας:
Μοντέλο παραγγελίας RC61-40X29X4.2-PTFE3-R01ORDERING Μοντέλο RC61-B-40X29X4.2-PTFE3-R02
RC61-Glyd Ring RC61-B-Hole Seal Dxdx L-υλικό κώδικα

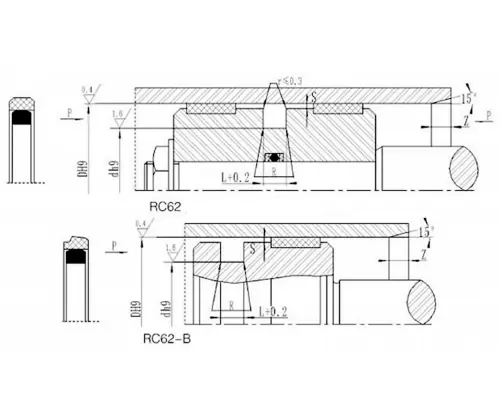

RC62-80X60X10-PTFE3-R01 RC62-μοντέλο DXDXL PTFE3, R01 Κωδικός υλικού
Μοντέλο παραγγελίας OK-80x59x8 Διάμετρος κυλίνδρου x διάμετρος αυλάκωσης x πλάτος αυλάκωσης
Μοντέλο παραγγελίας RC63-80-PTFE3-R01 ή SPGC-80-PTFE3-R01
RC63/SPGC-μοντέλο 80-κύλινδρος διάμετρος D PTFE3-PTFE Υλικό Κωδικός R01-O-RING ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ
Μοντέλο παραγγελίας KDAS-80X60X22.4 Διάμετρος κυλίνδρου Χ Διάμετρος αυλάκωσης x Πλάτος αυλάκωσης (L)
Μοντέλο παραγγελίας TPM-80X60X22.4 Διάμετρος κυλίνδρου Χ Διάμετρος αυλάκωσης x Πλάτος αυλάκωσης (L)
Παράδειγμα παραγγελίας: GDKK-80*62*43*22.5-R01
Μοντέλο παραγγελίας RC64-80-PTFE3-R01
RC64-Model 80-κύλινδρος διάμετρος D PTFE3-PTFE Υλικό Κωδικός R01-O-RING ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ
Παράδειγμα παραγγελίας: SPG-D*D*L-PTFE3-R01 (Εξωτερική Διάμετρος*Εσωτερική Διάμετρος*Πλάτος αυλάκωσης) PTFE3, R01-υλικό κώδικα
RC66
Μοντέλο παραγγελίας RC67-100X85X12.5-PTFE3-R01 ή SPGW-100X85X12.5-PTFE3 -R01
Μοντέλο-κύλινδρος διάμετρος x Διάμετρος πυθμένα Groove x Πλάτος αυλάκωσης
Φουρκέτα
| μοντέλο | Υλικά | Εφαρμόσιμο εύρος | Σφράγιση |
| Rcek-a | V-δακτύλιος: NBR πανί, δαχτυλίδι πίεσης, δακτύλιος υποστήριξης: NBR πανί/PA/POM/PTFE | Κανονική θερμοκρασία, υψηλή πίεση | Καλός |
| RCEK-B | V-δακτύλιος: FKM πανί, δακτύλιο πίεσης, δακτύλιος υποστήριξης: FKM ύφασμα/PTFE | Υψηλή θερμοκρασία, υψηλή πίεση | Καλός |
| RCEK-C | V-δακτύλιος: NBR, δακτύλιος πίεσης, δακτύλιος υποστήριξης: NBR πανί/PA/POM/PTFE | Φυσιολογική θερμοκρασία, μεσαία και χαμηλή πίεση | Εξοχος |
| Rcek-d | V-δακτύλιος: FKM, δακτύλιος πίεσης, δακτύλιος υποστήριξης: FKM ύφασμα/PTFE | Υψηλή θερμοκρασία, μεσαία και χαμηλή πίεση | Εξοχος |
| Rcek-e | V-δακτύλιος: NBR και NBR συνδυασμός υφασμάτων, δακτύλιος πίεσης, δακτύλιος υποστήριξης: NBR πανί/PA/POM/PTFE | Φυσιολογική θερμοκρασία, μεσαία και υψηλή πίεση | Εξοχος |
| RCEK-F | V-δακτύλιος: FKM και FKM συνδυασμός υφασμάτων, δακτύλιος πίεσης, δακτύλιος υποστήριξης: FKM πανί/PTFE | Υψηλή θερμοκρασία, μεσαία και υψηλή πίεση | Εκθεση |
| Rcek-g | Δακτύλιος V, δακτύλιος πίεσης, δακτύλιος υποστήριξης: PTFE1/PTFE2/PTFE3/PTFE4 | Υψηλή θερμοκρασία και High Pressure Mostrosive Media | Εξοχος |
| RcEk-H | V-δακτύλιος: PU, δακτύλιος πίεσης, δακτύλιος υποστήριξης: PU/PA/POM/PTFE | Φυσιολογική θερμοκρασία, μεσαία και υψηλή πίεση | Σφράγιση |
| Μοντέλο παραγγελίας RCEK-A-120 × 95x25.3 Μοντέλο-κύλινδρος διαμέτρου x Διάμετρος πυθμένα αυλάκι x Πλάτος αυλάκωσης | |||
Aq
AQF
Rckr
RPW
TDA
Μήκος λοξοτομής
| Εύρος διαμέτρου κυλίνδρου | Μήκος λοξοτομίας e ≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
TDMA
GGDA
Rcup

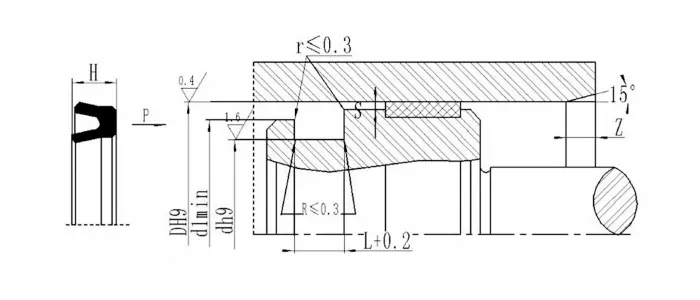

Παράδειγμα Παραγγελίας: Μοντέλο Παραγγελίας RCUP D63 × 48 × 10 Κύλινδρο Διάμετρος × Διάμετρος αυλάκωσης × Σφραγίδα
YXD
Μοντέλο παραγγελίας YXD63 × 51 × 14-R01 Διάμετρος κυλίνδρου × Διάμετρος αυλάκωσης × Σφραγίδα

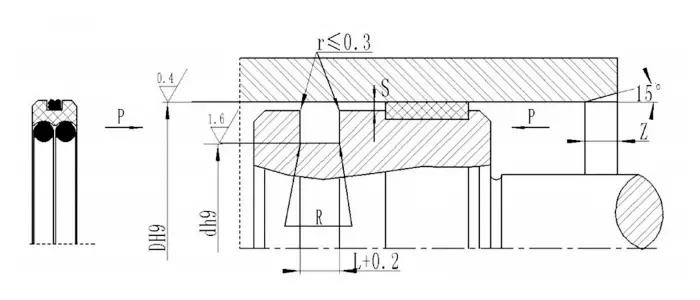

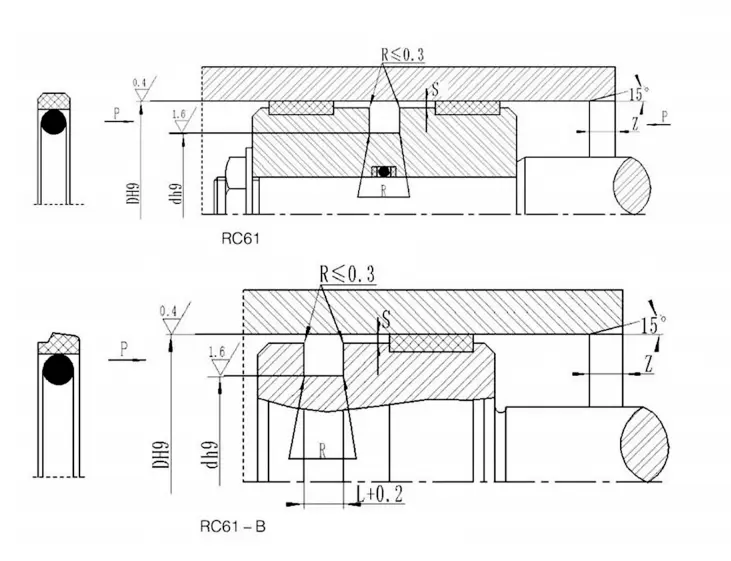

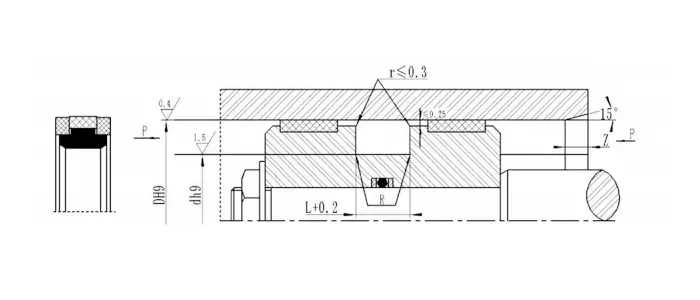

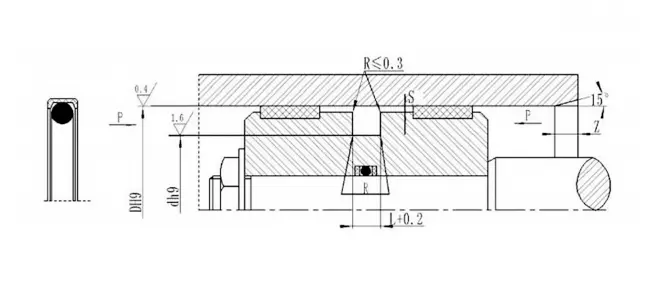

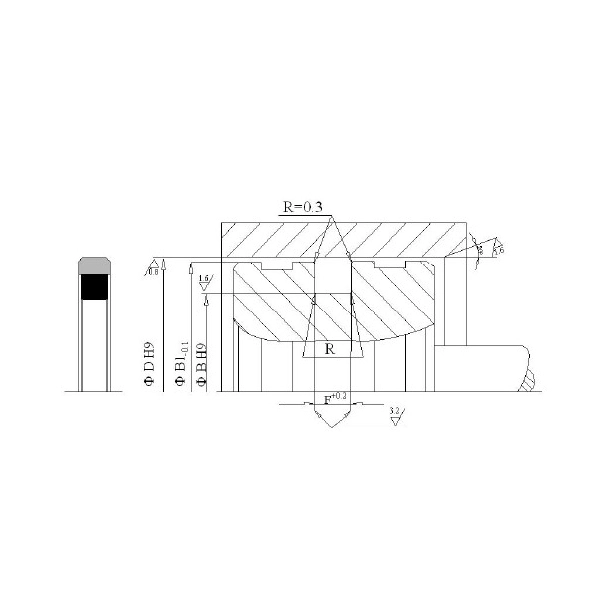

Προδιαγραφές:
RC61| Διάφραγμα Δ Η9 |
Διάμετρος αυλάκι Δ Η9 |
Πλάτος αυλής L+0.2 |
Ακτινική κάθαρση smax | Στρογγυλεμένες γωνίες Rmax |
Λοξότμηση Zεορτασμός |
Διάμετρο σύρματος δακτυλίου O | |||
| Τυπικός τύπος | Ελαφρύ φορτίο | Φορτίο βαρέως φορτίου | 0 ~ 20MPa | 20 ~ 40MPa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79,9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79,9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79,9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| ΣΗΜΕΙΩΣΗ: 1 για διάμετρο οπών ≤30mm, συνιστάται να χρησιμοποιείτε ανοιχτή αυλάκωση. | |||||||||
| 2. Για πίεση> 40MPa, η περιοχή ρίζας της σφραγίδας χρησιμοποιεί ανοχή Sax H8/F8 Fit Fit | |||||||||
| Διάφραγμα Δ Η9 |
Διάμετρος αυλάκι Δ Η9 |
Πλάτος αυλής L+0.2 |
Ακτινική κάθαρση smax | Στρογγυλεμένες γωνίες Rmax |
Λοξότμηση Zεορτασμός |
|
| 0-20MPa | 20 ~ 40MPa | |||||
| 20 ~ 49.9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| Σημείωση: 1 για διάμετρο οπών ≤ 30mm, συνιστάται να χρησιμοποιείτε ανοιχτή αυλάκωση. | ||||||
| 2. Για πίεση> 40MPa, η περιοχή ρίζας της σφραγίδας χρησιμοποιεί ανοχή S Max H8/F8. | ||||||
| μοντέλο | DH9 | DH9 | L+0.2 | D1 | μοντέλο | DH9 | DH9 | L+0.2 | D1 | μοντέλο | DH9 | DH9 | L+0.2 | D1 |
| OK-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | OK-90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| OK-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | OK-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | OK-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | OK-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | OK-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | OK-100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| OK-50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | OK-2009*8.0 | 200 | 179 | 8.0 | 198.8 |
| OK-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8.0 | 110 | 89 | 8.0 | 108.8 | OK-210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | OK-110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | OK-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | OK-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-120*99*8.0 | 120 | 99 | 8.0 | 118.3 | OK-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | OK-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | OK-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | OK-130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| OK-75*59.5*6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| OK-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | OK-135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | OK-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| OK-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|

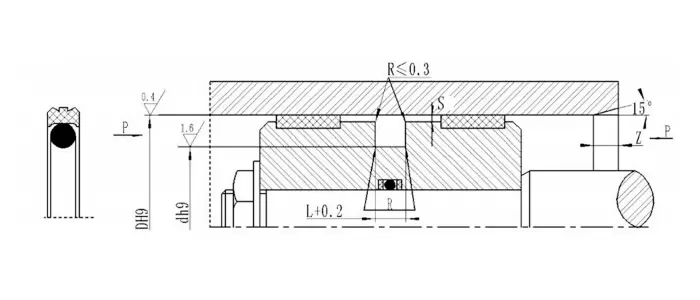

| Διάφραγμα Δ Η9 |
Διάμετρος αυλάκωσης d h9 | Πλάτος αυλής L+0.2 |
Ακτινική κάθαρση Sαx |
Στρογγυλές γωνίες Rmax |
Λοξότμηση Zεορτασμός |
Διάμετρο σύρματος δακτυλίου O dO |
|
| Υδραυλικός | Πνευματική και υδραυλική χαμηλή τριβή | ||||||
| 6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
| μοντέλο | μέγεθος | μοντέλο | μέγεθος | ||||||||||
| D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |
| Αριθμός προϊόντος | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |

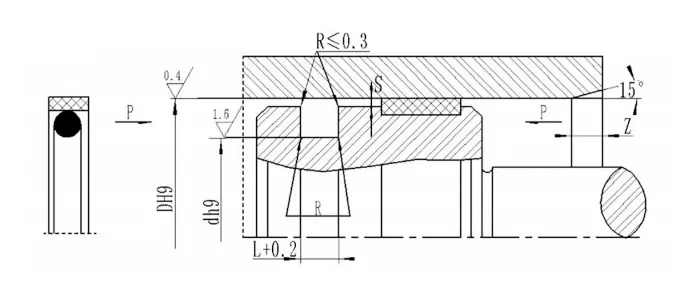

| Διάφραγμα Δ Η9 |
Διάμετρος αυλάκι DH9 |
Πλάτος αυλής L+0.2 |
Στρογγυλεμένες γωνίες Rmax |
Ακτινική κάθαρση Σμάσς |
Λοξότμηση Zεορτασμός |
Διάμετρο σύρματος δακτυλίου O dO |
| 14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-133.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| ΣΗΜΕΙΩΣΗ: Για τη διάμετρο του κυλίνδρου ≤30mm, συνιστάται η ανοιχτή αυλάκωση. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| Παράδειγμα παραγγελίας: RC66-D*D*L-PTFE3-R01 (Εξωτερική Διάμετρος*Εσωτερική Διάμετρος*Πλάτος αυλάκωσης) PTFE3, R01- Κώδικας Υλικού | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| Σημείωση: Οι διαστάσεις δεν αναφέρονται σε αυτόν τον πίνακα, επικοινωνήστε μαζί μας. | ||||||||||||||||||
| DH9 | Δ Η9 | L+0.2 | Z | R |
|
DH9 | Δ Η9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| Προδιαγραφές και διαστάσεις | ||||||||||
| Διάμετρος κύλινδρου | Διάμετρος κάτω | Διάμετρος βάσης | Πλάτος | Οδηγός ελάχιστο |
|
Διάμετρος κύλινδρου | Διάμετρος κάτω | Διάμετρος βάσης | Πλάτος | Οδηγός ελάχιστο |
| DH9 | Δ Η9 | d 1 | L | Z | DH9 | Δ Η9 | d 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| Παράδειγμα παραγγελίας AQ0800 80 × 64,5 × 6.3 (d × d × l) PTFE3-R01 PTFE3 R01-υλικό κωδικό | ||||||||||||||||
| Αριθμός προϊόντος | D | d | L+0.2 | RΑx |
|
Αριθμός προϊόντος | D | d | L+0.2 | RΑx |
|
Αριθμός προϊόντος | D | d | L+0.2 | RΑx |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| Add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| Παράδειγμα παραγγελίας AQF0800 80 × 67 × 8.3 (d × d × l) PTFE3-R01 Κωδικός υλικού | ||||||||||||||||
| Αριθμός προϊόντος |
D Η9 |
d Η9 |
L+0.2 | RΑx |
|
Αριθμός προϊόντος |
D Η9 |
d Η9 |
L+0.2 | RΑx |
|
Αριθμός προϊόντος |
D Η9 |
d Η9 |
L+0.2 | RΑx |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | Aqf5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | Aqf6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | Aqf7000 | 700 | 669 | 16.3 | 3 | ||

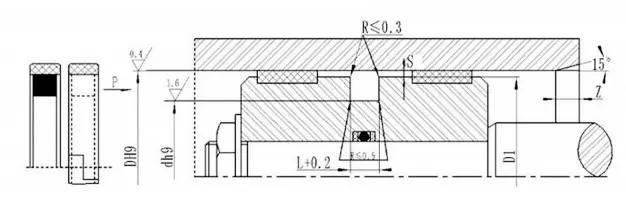

| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| Διάφραγμα Δ Η9 |
Διάμετρος αυλάκι Δ Η9 |
Πλάτος αυλής L+0.2 |
Ακτινική κάθαρση smax | Στρογγυλεμένες γωνίες Rmax |
Λοξότμηση Z |
Διάμετρο σύρματος δακτυλίου O | |||
| Τυπικός τύπος RPW |
Ελαφρύ φορτίο RPW-Q |
Φορτίο βαρέως φορτίου RPW-Z |
0 ~ 20MPa | 20-40MPa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79,9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79,9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79,9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Σημείωση: 1 για διάμετρο οπών ≤ 30mm, συνιστάται να χρησιμοποιείτε ανοιχτή αυλάκωση. | |||||||||
| 2. Για πίεση> 40MPa, η περιοχή ρίζας της σφραγίδας χρησιμοποιεί ανοχή H8/F8 FIT. | |||||||||
|
|
|||||||||||||
| Αριθμός παραγγελίας | DH8 | DH9 | L+0,2 |
|
Αριθμός παραγγελίας | DH8 | DH9 | L+0,2 |
|
Αριθμός παραγγελίας | DH8 | DH9 | L+0,2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| Σημείωση: Εάν οι απαιτούμενες προδιαγραφές δεν βρίσκονται σε αυτόν τον πίνακα, επικοινωνήστε μαζί μας. | |||||||||||||

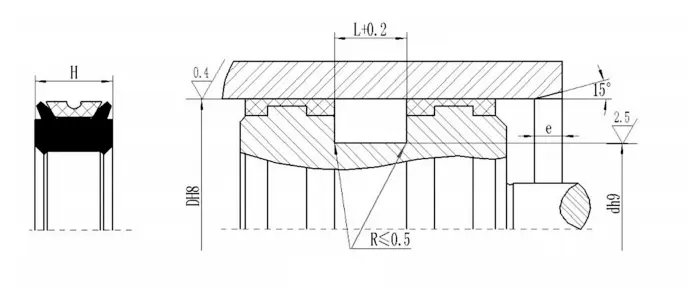

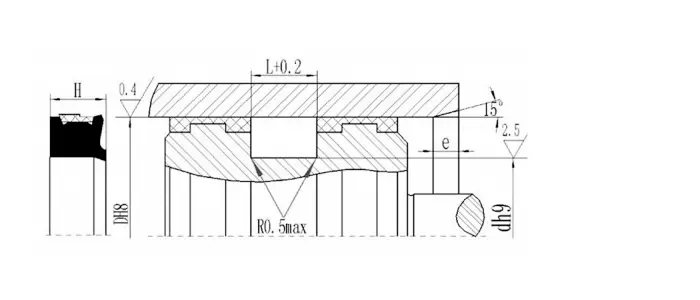

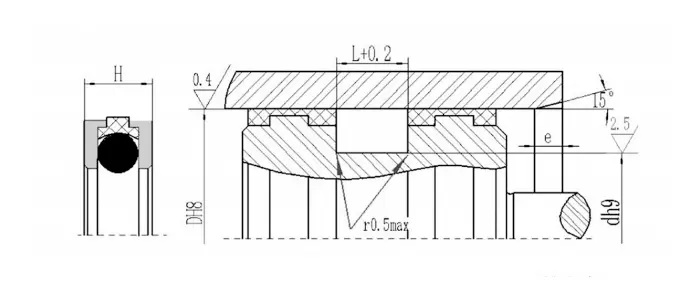

| Διαστάσεις εγκατάστασης |
|
|
|
|
|
|
|
|
|
|
|
Μήκος λοξοτομής | |||||
| Διαμέτρου κυλίνδρου | Groove Bottom Diameterdh9 | Πλάτος υποδοχής L+0,2 | Ύψος σφραγίδας H |
|
|
Εύρος διαμέτρου κυλίνδρου | Μήκος λοξοτομής ε ≥ | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| Αριθμός παραγγελίας | DH8 | DH9 | L+0.2 |
|
Αριθμός παραγγελίας | DH8 | DH9 | L+0.2 |
|
Αριθμός παραγγελίας | DH8 | DH9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| Σημείωση: Οι απαιτούμενες προδιαγραφές δεν βρίσκονται σε αυτόν τον πίνακα, αλλά μπορούν επίσης να παραχθούν. Παρακαλώ επικοινωνήστε μαζί μας. | |||||||||||||||||

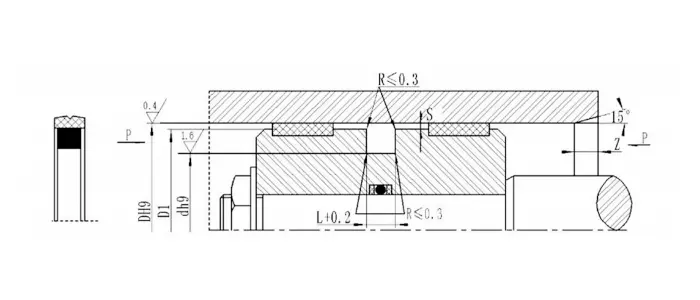

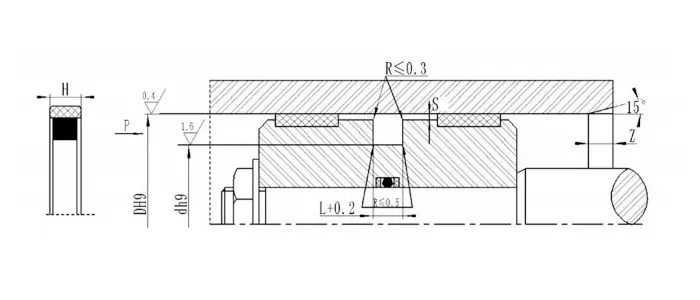

| Διαστάσεις εγκατάστασης |
|
|
|
|
|
|
Μήκος λοξοτομής | |||||||
|
|
|
|
|
Εύρος διαμέτρου κυλίνδρου | Μήκος λοξοτομής ε ≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| Διάμετρος κύλινδρου DH8 | Διάμετρος πυθμένα DH9 | Πλάτος υποδοχής μεγάλο+0.2 | Ύψος σφραγίδας H |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| Αριθμός παραγγελίας | D H8 | Δ Η9 | L+0.2 |
|
Αριθμός παραγγελίας | D H8 | Δ Η9 | L+0.2 |
|
Αριθμός παραγγελίας | D H8 | Δ Η9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| Σημείωση: Οι απαιτούμενες προδιαγραφές δεν βρίσκονται σε αυτόν τον πίνακα, αλλά μπορούν επίσης να παραχθούν. Παρακαλώ επικοινωνήστε μαζί μας. Το μέγιστο διαθέσιμο προϊόν είναι 1600mm. | ||||||||||||||
| Χάσμα εξώθησης |
|
|
|
|
|
|
|
|
|
|
|
||
| MPA πίεσης | Χάσμα εξώθησης |
|
|
|
|||||||||
| Διάμετρος κυλίνδρου d≤60mm | Διάμετρο κυλίνδρου d> 60mm |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||

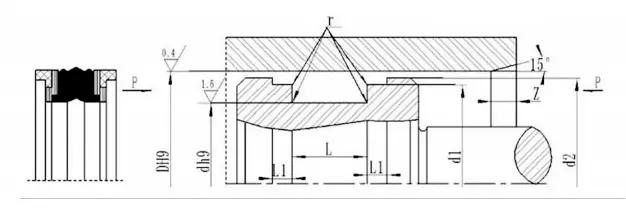

| Διάγραμμα μεγέθους | |||||||||||||
| Αριθμός προϊόντος | D | d | H | L | D1 |
|
Αριθμός προϊόντος | D | d | H | L | D1 | |
| RCUP30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| RCUP30*15*10 | 30 | 15 | 10 | 11 | 19 | RCUP40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| RCUP30*20*8 | 30 | 20 | 8 | 9 | 24 | RCUP40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | RCUP45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| RCUP35*20*10 | 35 | 20 | 10 | 11 | 25 | RCUP50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| RCUP35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| RCUP35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| RCUP40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| RCUP40*30*10 | 40 | 30 | 10 | 11 | 34 | RCUP50*40*8 | 50 | 40 | 8 | 9 | 43 | ||

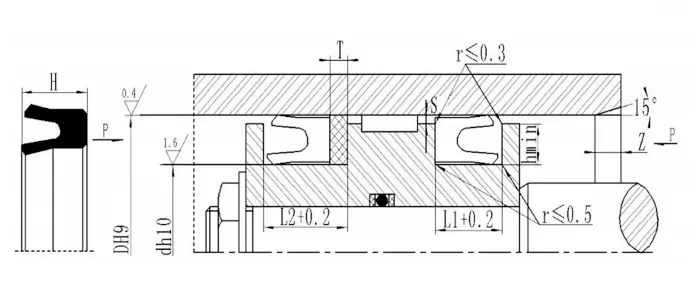

| Αριθμός προϊόντος | D | d | H | L1 | L2 | T |
|
Αριθμός προϊόντος | D | d | H | L1 | L2 | T |
| YXD11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | YXD55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| YXD12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | YXD56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| YXD14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | YXD60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| YXD16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | YXD63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| YXD18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | YXD65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| YXD20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | YXD70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| YXD22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | YXD75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| YXD24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | YXD78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| YXD25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | YXD80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| YXD28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | YXD85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| YXD30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | YXD90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| YXD32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | YXD95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| YXD35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | YXD100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
Διεύθυνση
No.1 Ruichen Road, Dongliuting Industrial Park, District Chengyang, Qingdao City, επαρχία Shandong, Κίνα
Τηλ
ΗΛΕΚΤΡΟΝΙΚΗ ΔΙΕΥΘΥΝΣΗ
