Οι υδραυλικές σφραγίδες σκόνης είναι ένα από τα προϊόντα σφράγισης που μπορούν να παράγουν σφραγίδες Ruichen. Μπορείτε να μάθετε για διαφορετικά μοντέλα σε αυτόν τον τύπο προϊόντος και μπορείτε επίσης να δημιουργήσετε δομικούς συνδυασμούς. Εάν είναι απαραίτητο, μπορείτε επίσης να επικοινωνήσετε μαζί μας για βοήθεια ή προσαρμοσμένες λύσεις ή επικοινωνήστε μαζί μας για να λάβετε ένα δείγμα βιβλίου.

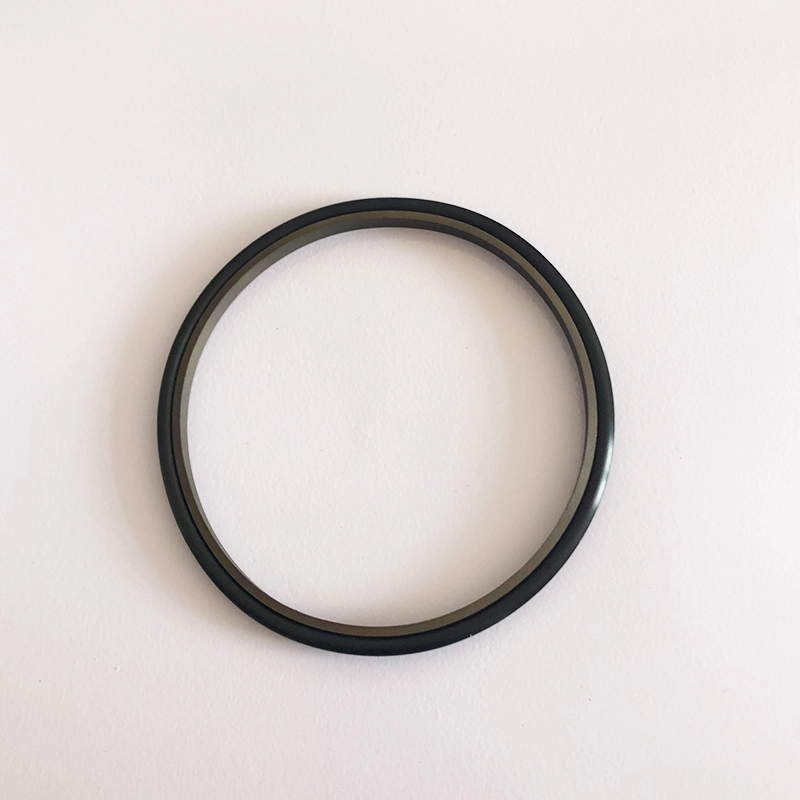

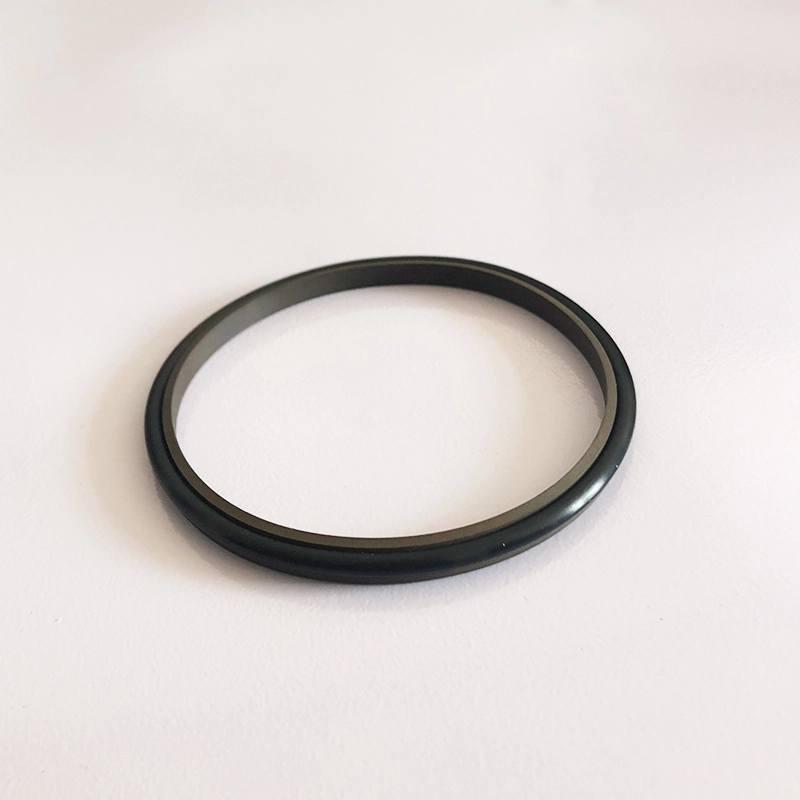

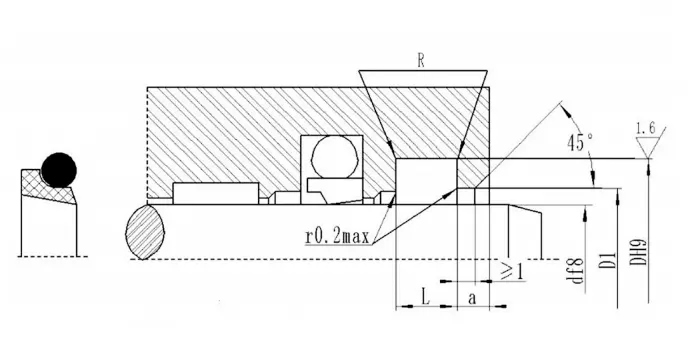

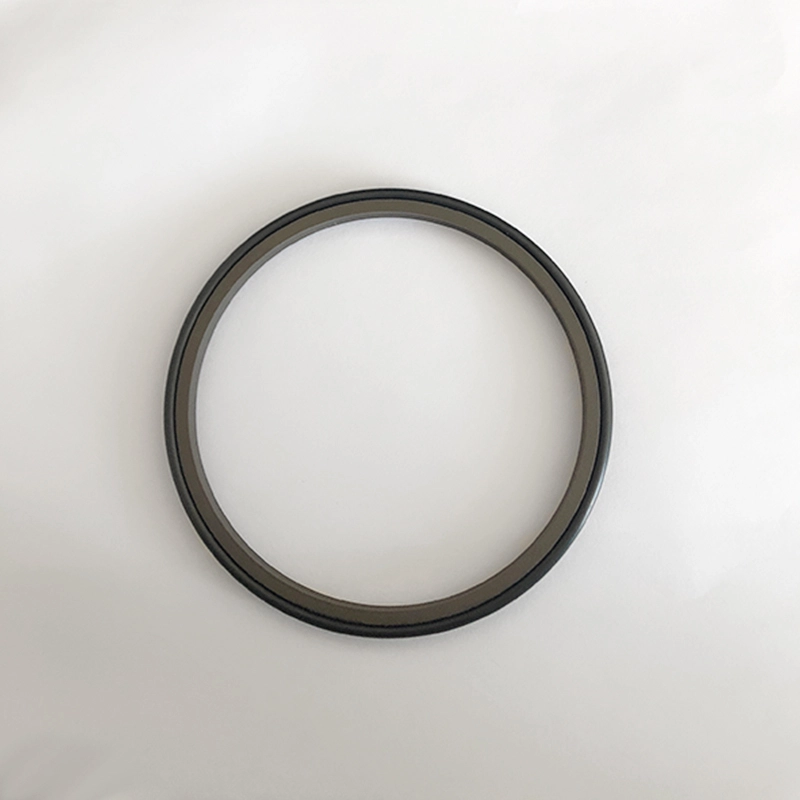

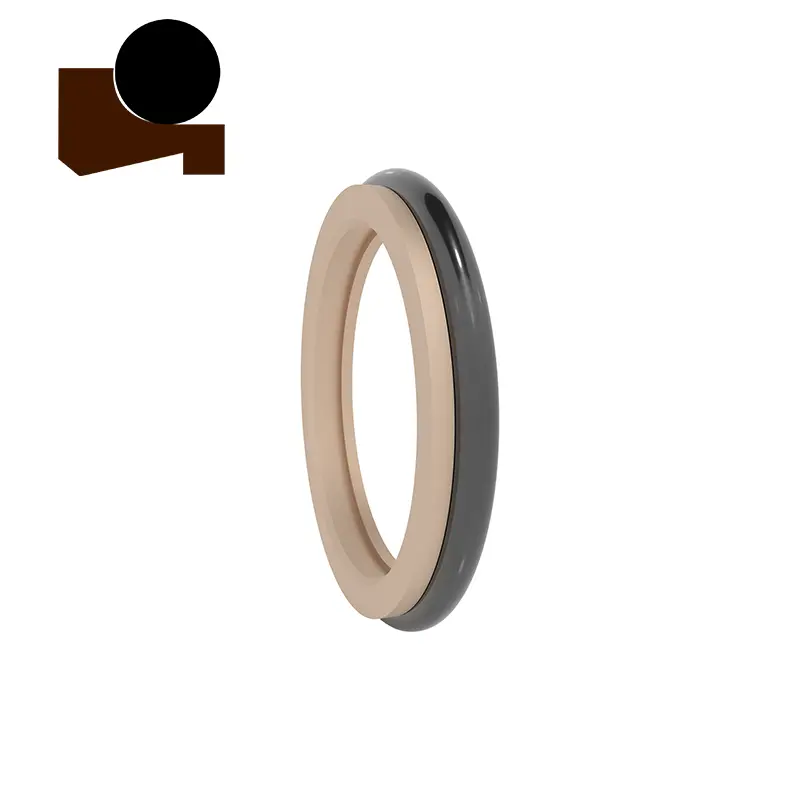

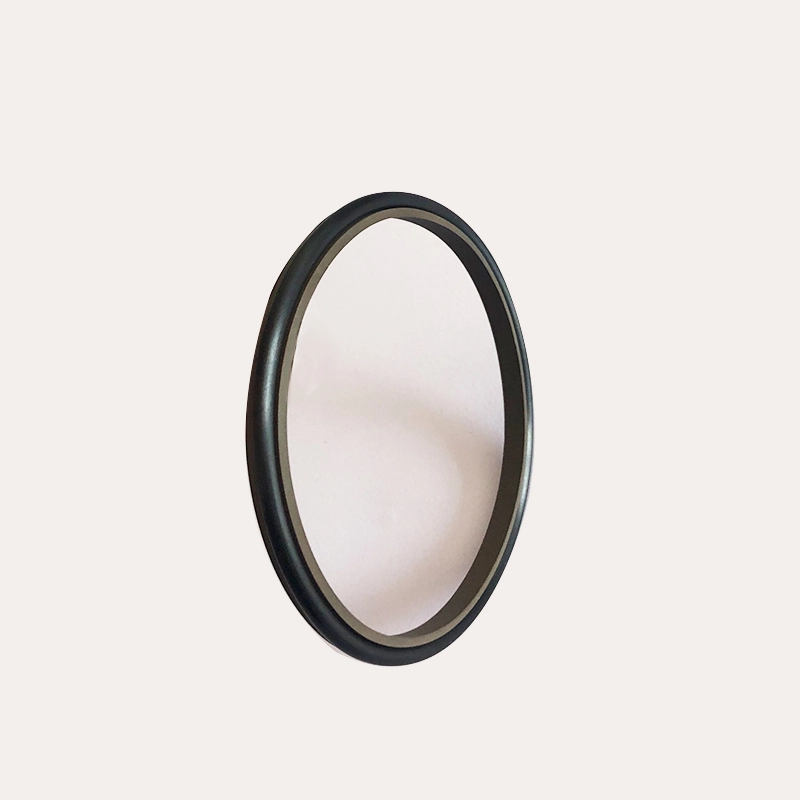

Τα RCF01 και RCF02 είναι αμφίδρομες σφραγίδες σκόνης που αποτελούνται από δακτύλιο στεγανοποίησης σκόνης διπλού χείλους γεμάτο με αντι-wear υλικό PTFE και δακτύλιο καουτσούκ σε Ο. Ο δακτύλιος Ο παρέχει δύναμη προφόρτισης για να αντισταθμίσει τη φθορά του δακτυλίου PTFE. Το RCF01 είναι κατάλληλο για περιπτώσεις βαρέως τύπου, όπως σκονισμένα ή κρύα περιβάλλοντα και παλινδρομική κίνηση υψηλής συχνότητας. Οι διαχωρισμένες αυλακώσεις θα πρέπει να χρησιμοποιούνται για διαμέτρους άξονα μικρότερη από 30mm. Το RCF02 είναι κατάλληλο για παλινδρομικές συνθήκες κίνησης, ταλάντευσης ή σπειροειδούς κίνησης.

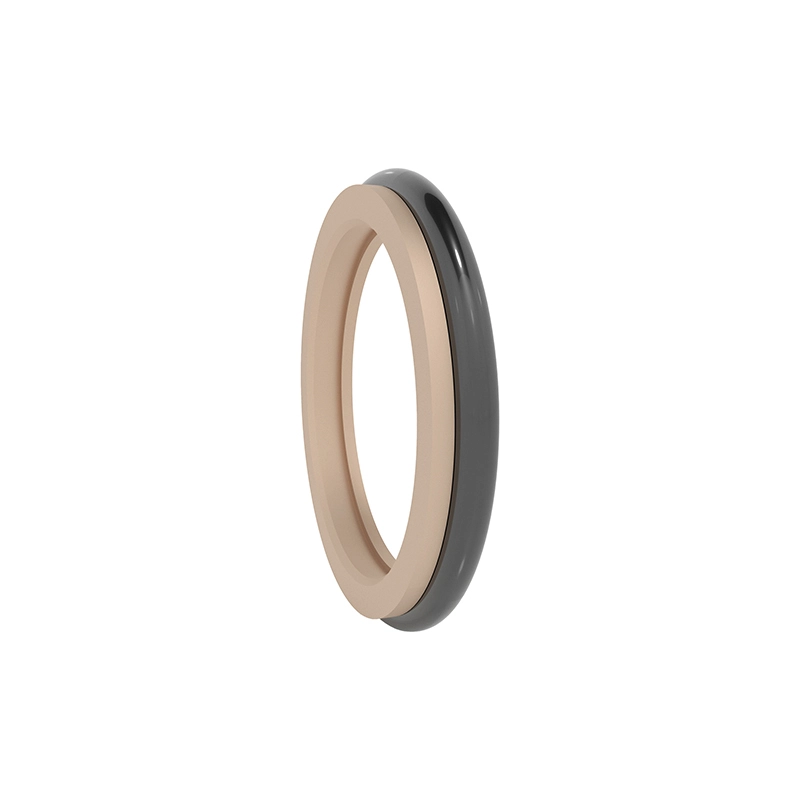

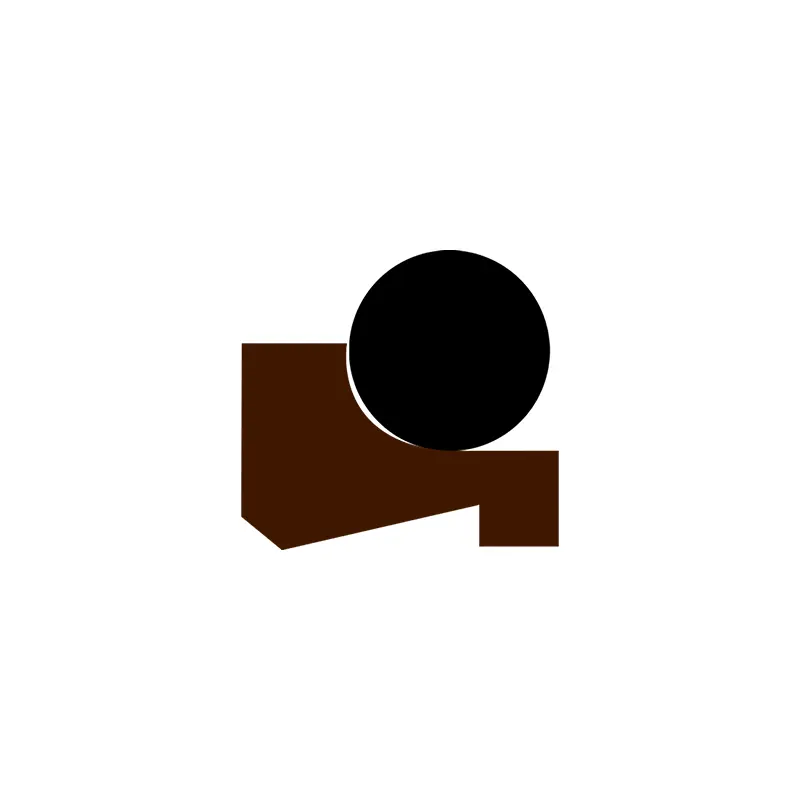

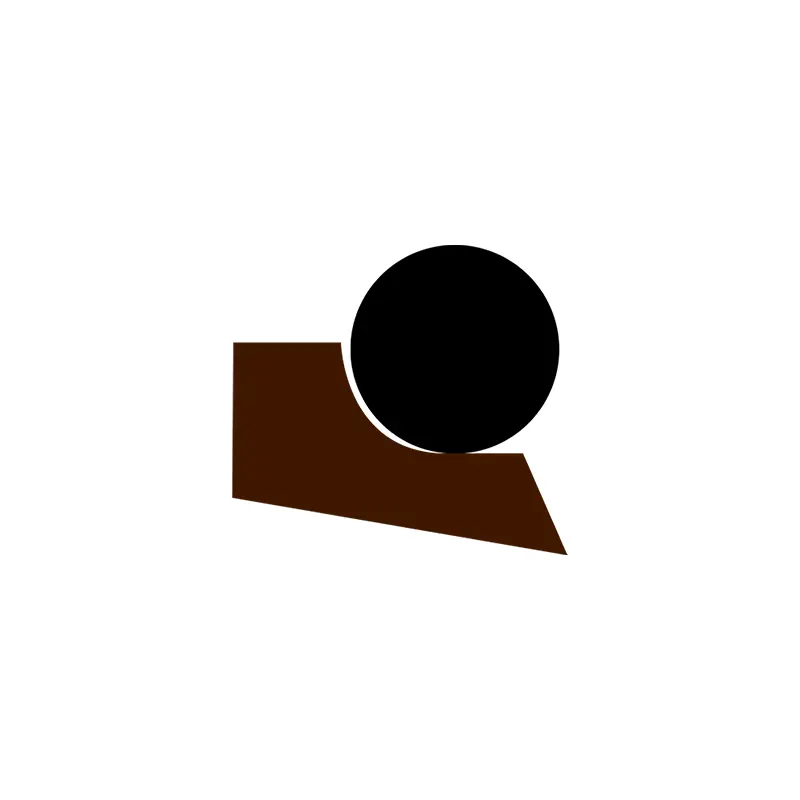

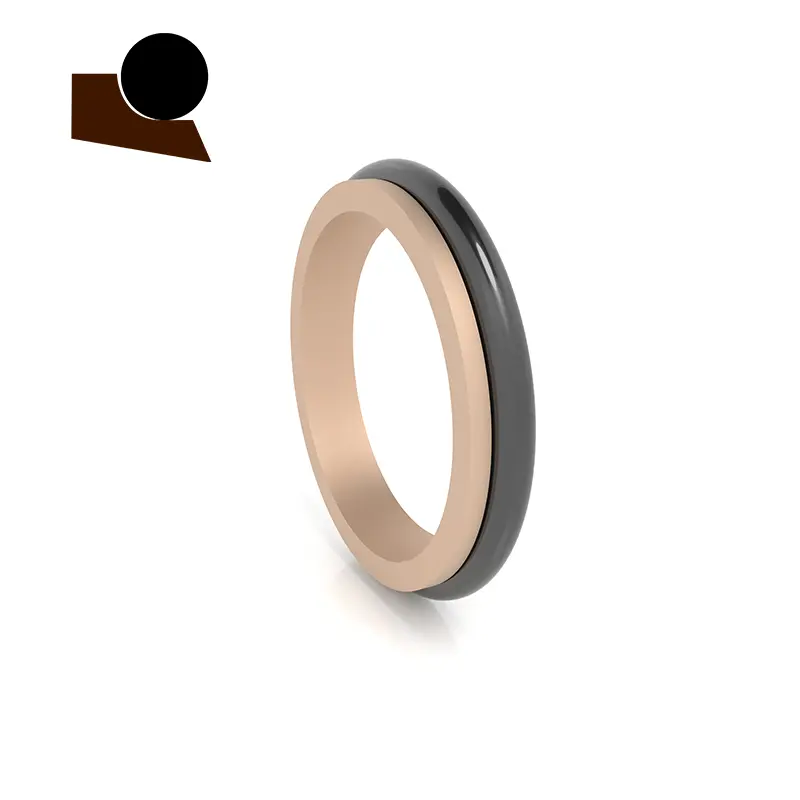

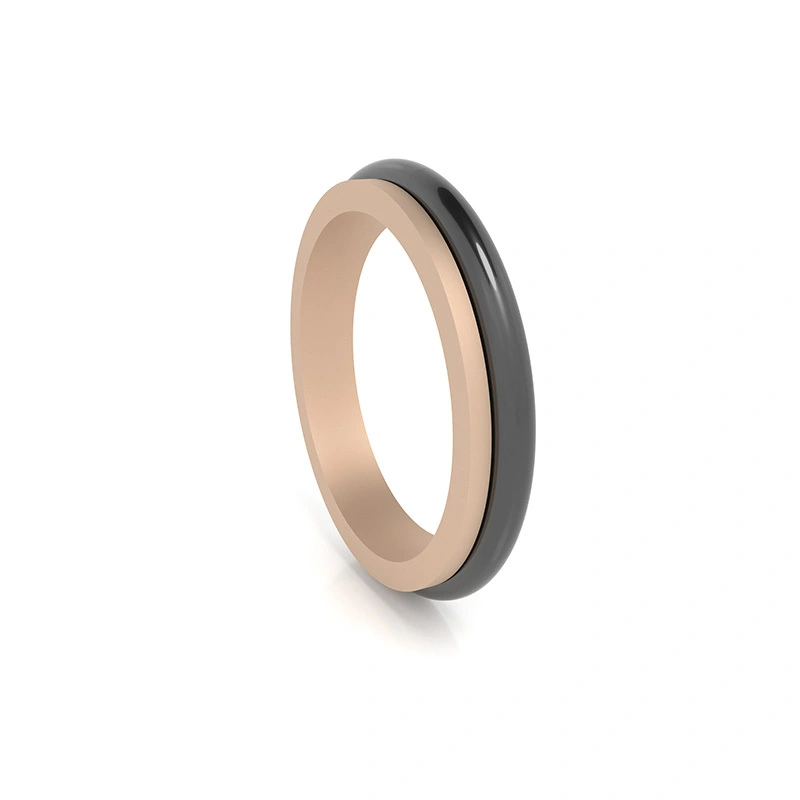

Το RCF03 είναι ένας δακτύλιος σκόνης μονής κατεύθυνσης που αποτελείται από ένα δακτύλιο σκόνης μονής χείλη γεμάτο με υλικό PTFE και δακτύλιο ελαστικού σχήματος Ο. Η λειτουργία του είναι να απομακρύνει τη σκόνη και να αποτρέψει το σύστημα μολυσμένο. Είναι κατάλληλο για παλινδρομική κίνηση, ταλάντευση ή σπειροειδείς συνθήκες κίνησης.

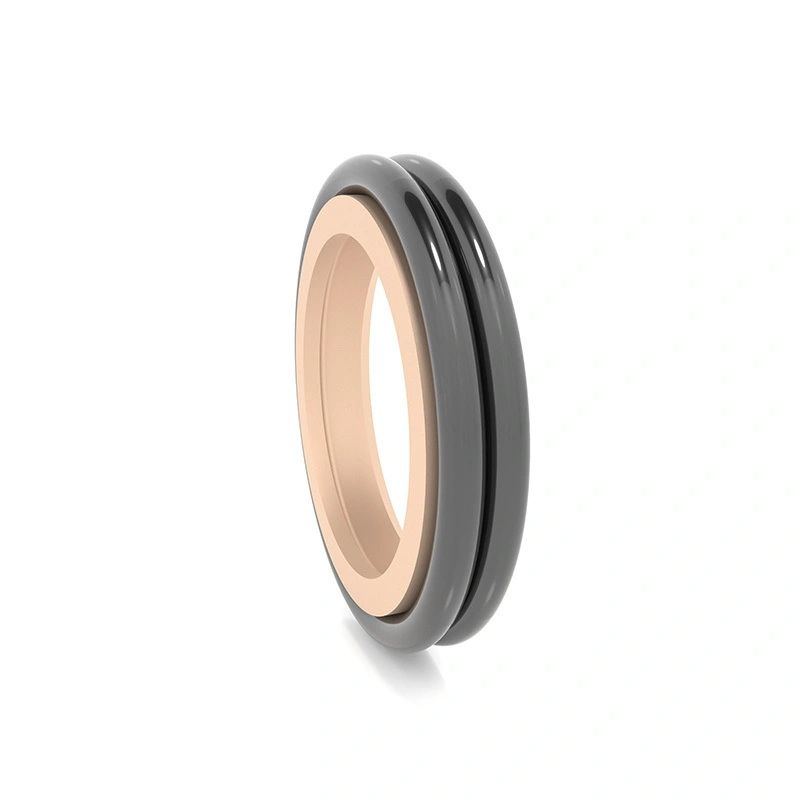

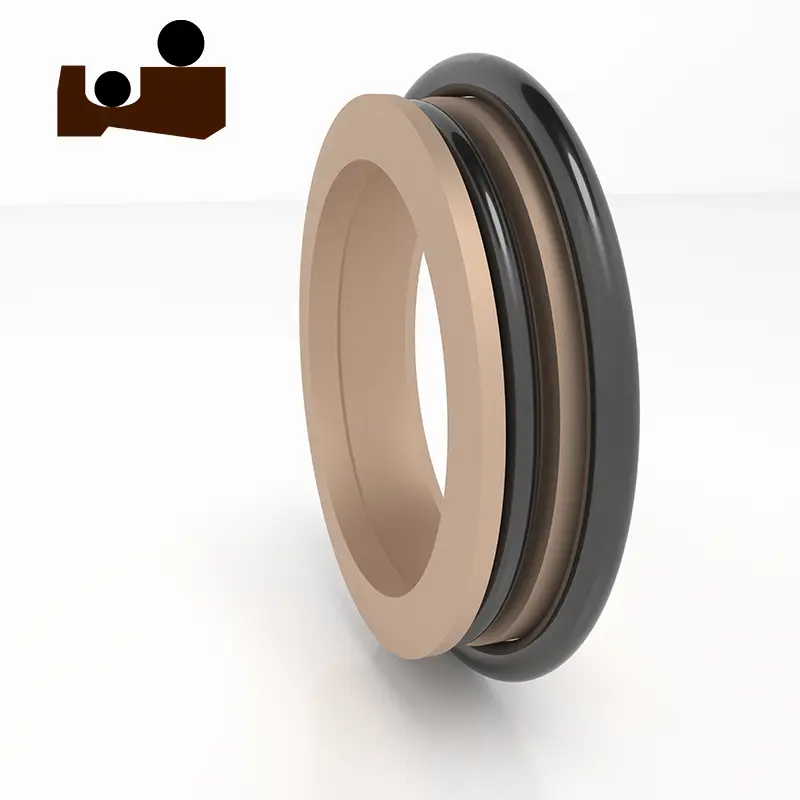

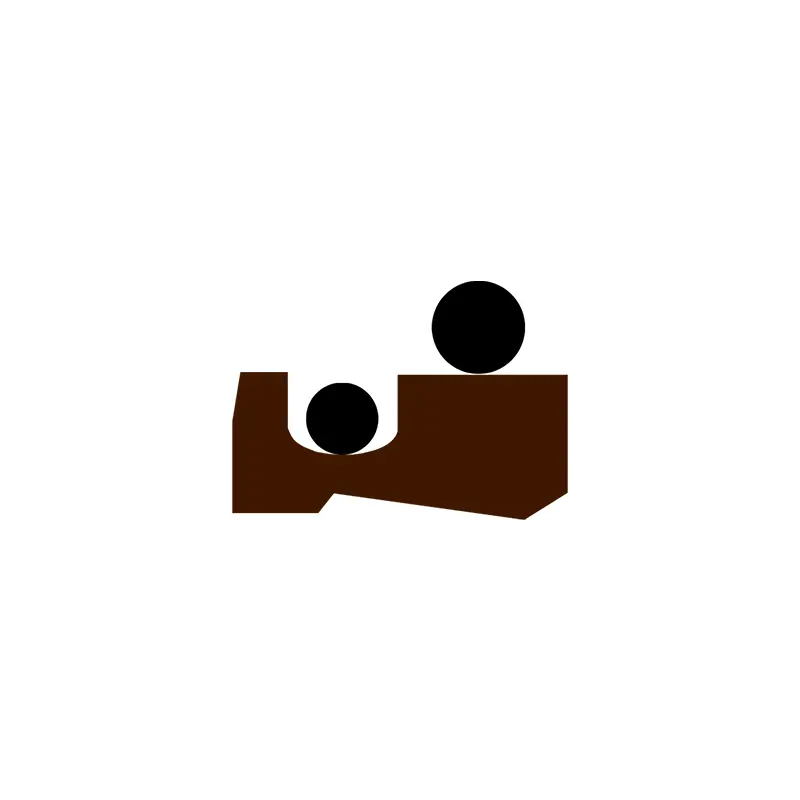

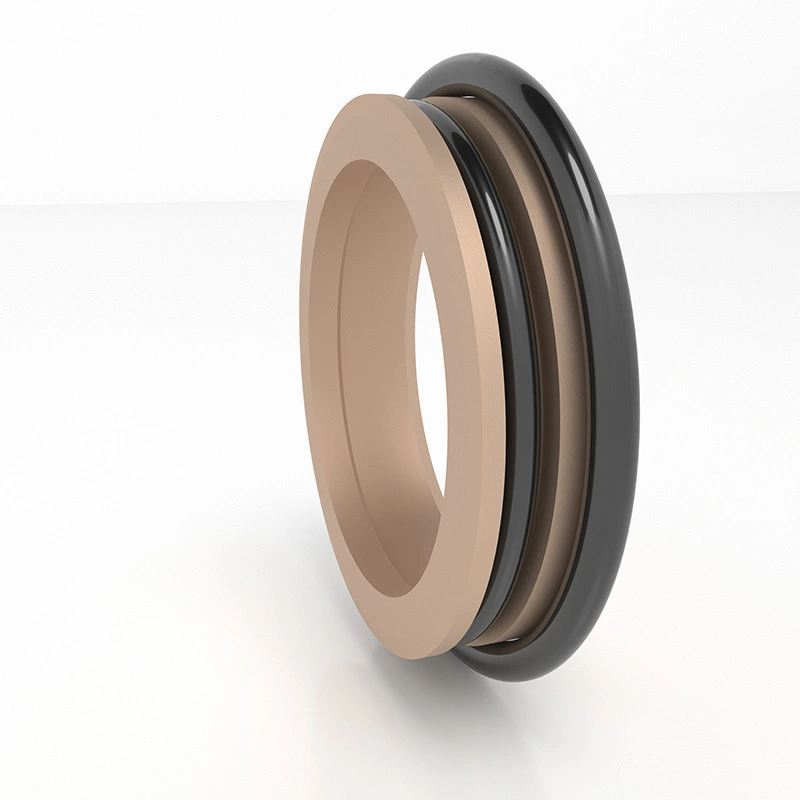

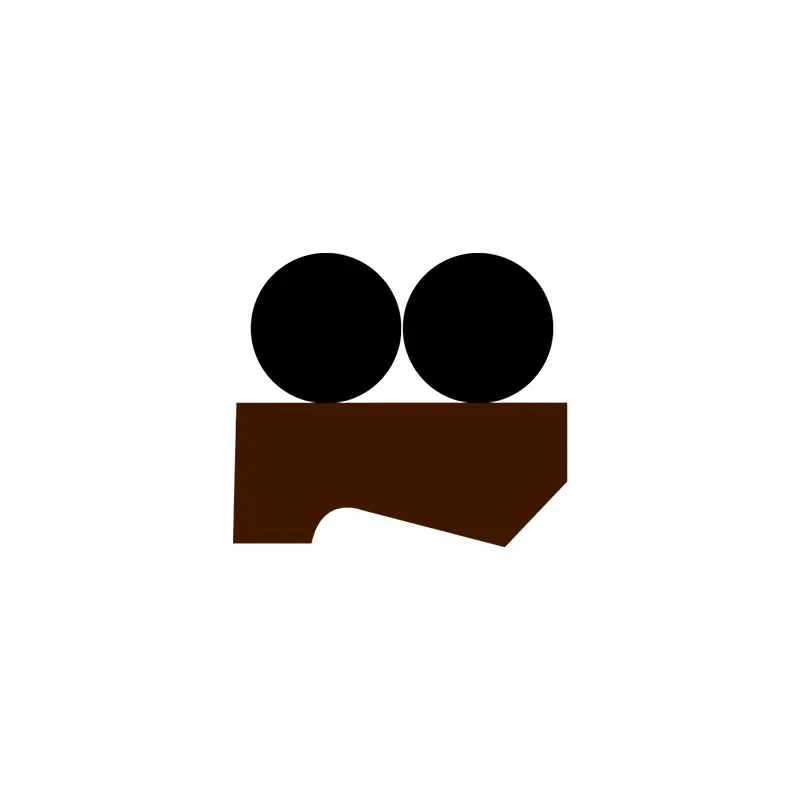

Τα RCF04 και RCF05 είναι δακτύλιοι σκόνης διπλού χείλους που αποτελούνται από ένα δακτύλιο ειδικού σχήματος με ένα σφράγιση χείλος και ένα χείλος με σκόνη και δύο δακτυλίους Ο ως στοιχεία προφόρτισης, τα οποία χρησιμοποιούνται για τη βελτίωση της συνολικής σφράγισης. Έχει τα χαρακτηριστικά της μεγάλης διάρκειας ζωής, της χαμηλής τριβής, του ιξώδους και της υψηλής αξιοπιστίας. Το RCF04 χρησιμοποιείται κυρίως σε γεωργικά μηχανήματα, υδραυλικές πιέσεις, μηχανές χύτευσης με έγχυση, υδραυλικά συστήματα ελέγχου, περονοφόρα ανυψωτικά μηχανήματα, γερανούς και μηχανήματα φόρτωσης και εκφόρτωσης. Το RCF05 χρησιμοποιείται κυρίως σε υδραυλικές πιέσεις, μηχανές χύτευσης με έγχυση, κυλινδρικές μηχανές, μεταλλουργικά μηχανήματα κλπ. Είναι ιδιαίτερα κατάλληλο για σφράγιση από σκόνη ράβδων μεγάλης διαμέτρου.

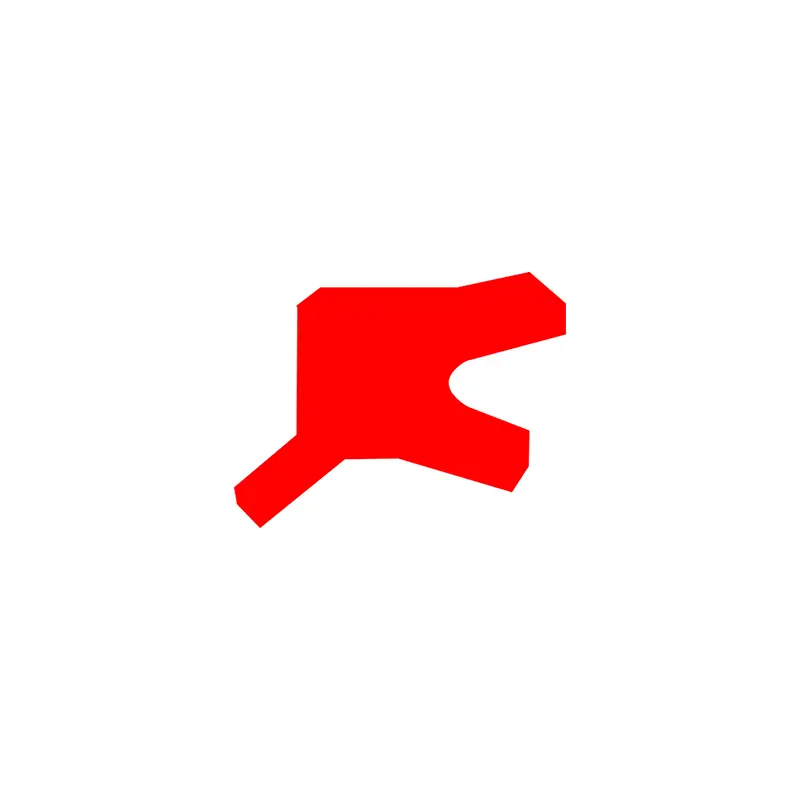

Ο δακτύλιος σκόνης DHS είναι ένας δακτύλιος σκόνης διπλής λειτουργίας, ο οποίος έχει τόσο καλή φαινόμενη από σκόνη όσο και ορισμένη λειτουργία φιλμ λαδιού σφράγισης. Τα υλικά είναι πολυουρεθάνη υψηλής απόδοσης, καουτσούκ νιτριλίου και φθοροτεκέντο.

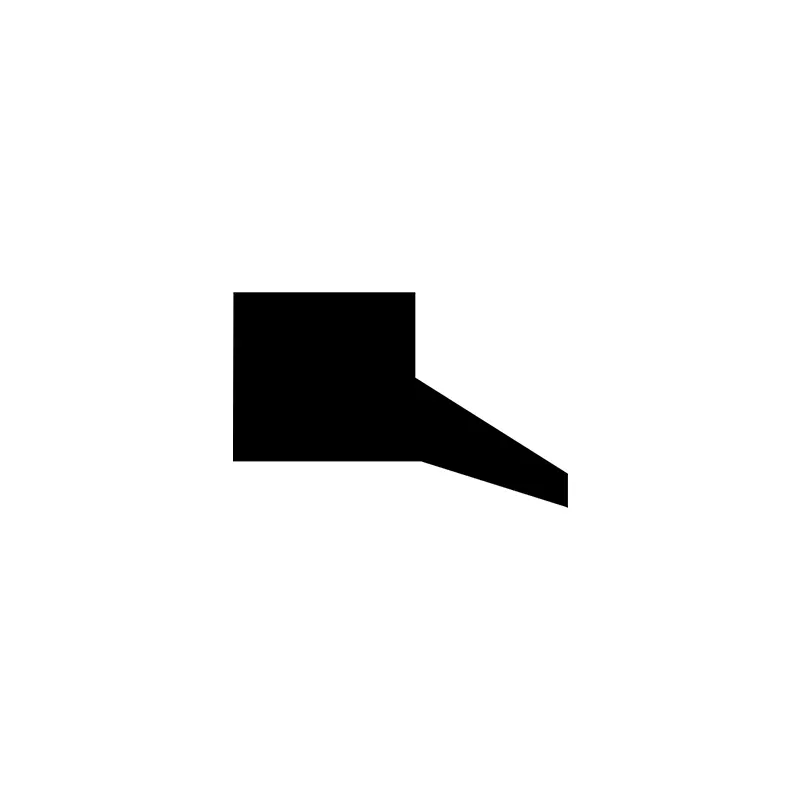

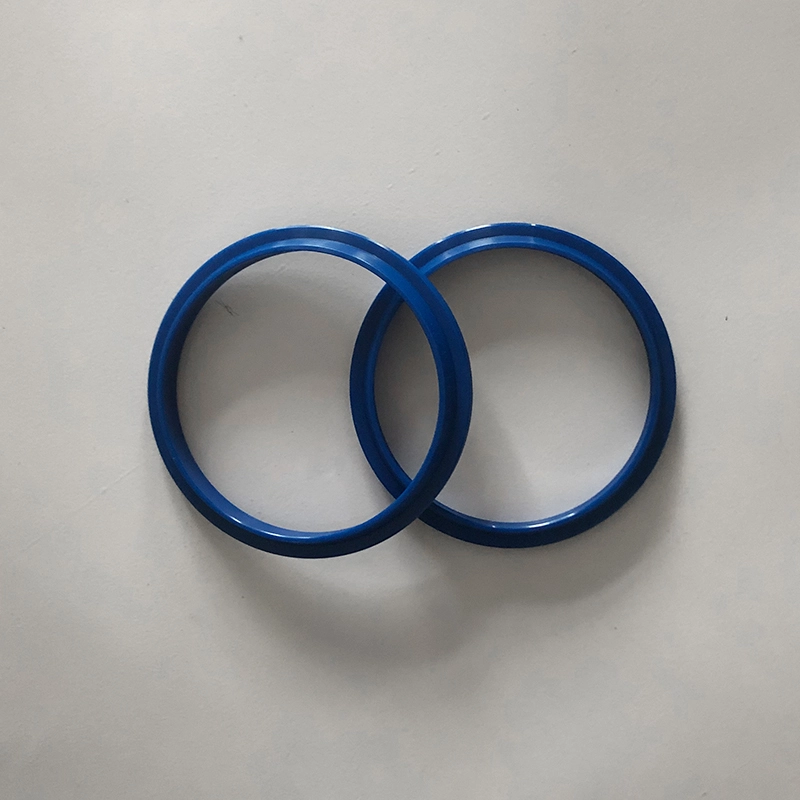

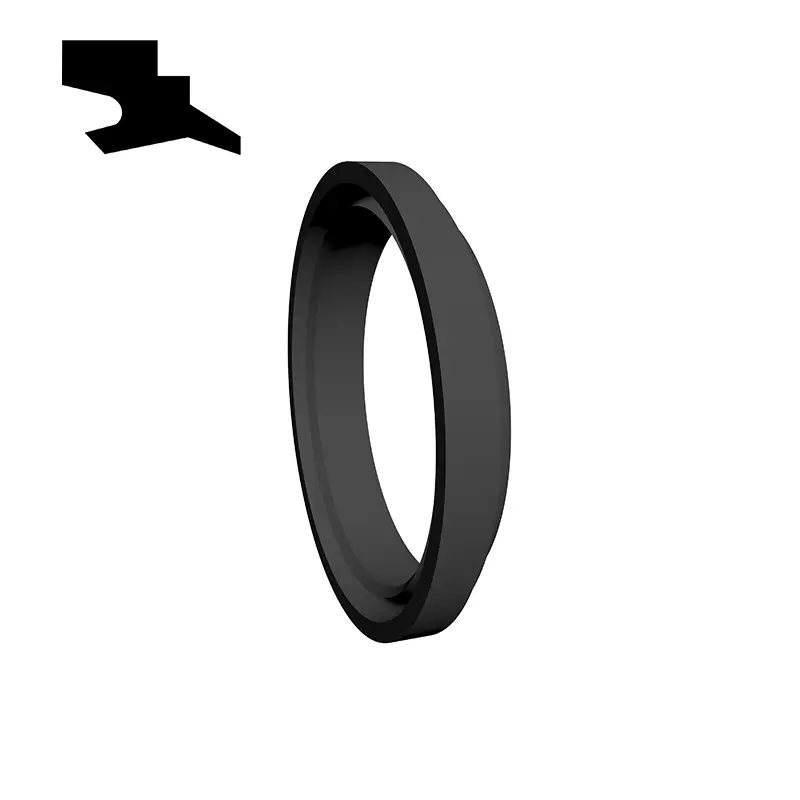

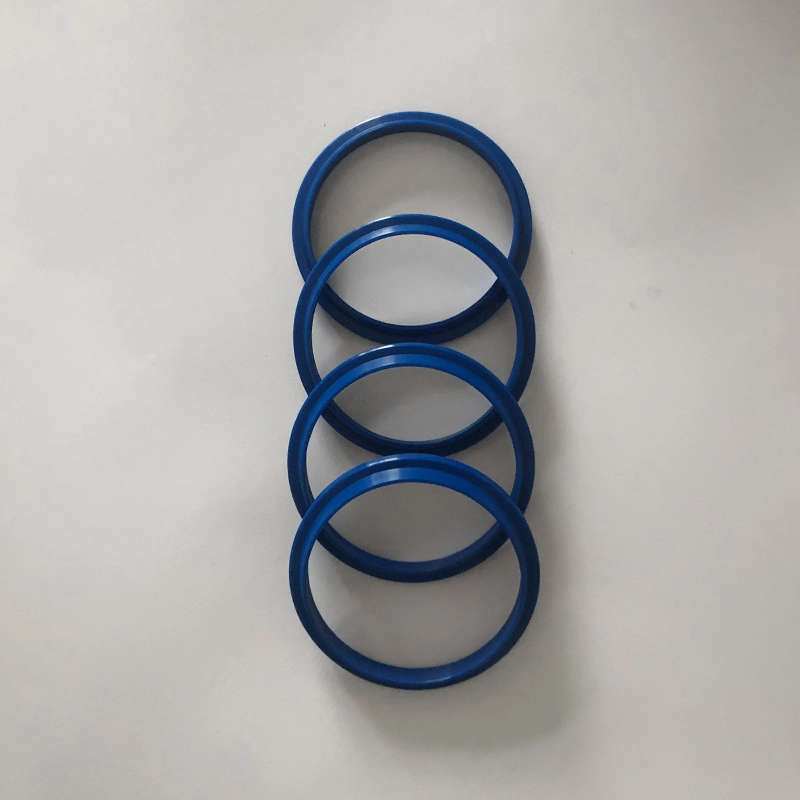

J σε σχήμα J και JA χρησιμοποιούνται για παλινδρομική υδραυλική ράβδο εμβόλου ή στελέχη βαλβίδων για να ξύνουν τη σκόνη. Τα υλικά είναι πολυουρεθάνη (TPU/CPU) και καουτσούκ. Οι αυλακώσεις και οι διαστάσεις και οι ανοχές του προϊόντος συμμορφώνονται με τα JB/T6657-93 και JB/T6656-93.
Ο δακτύλιος σκόνης GSM χρησιμοποιείται για να αποτρέψει την ανάμειξη εξωτερικών ρύπων στο υδραυλικό σύστημα και το σύστημα σφράγισης και μπορεί να επιστρέψει το υδραυλικό έλαιο στο σύστημα λίπανσης χωρίς να διαρρεύσει στο εξωτερικό, γεγονός που έχει ως αποτέλεσμα της βοηθητικής σφράγισης. Τα υλικά είναι καουτσούκ νιτριλίου, φθοροτεκέντο και πολυουρεθάνη.

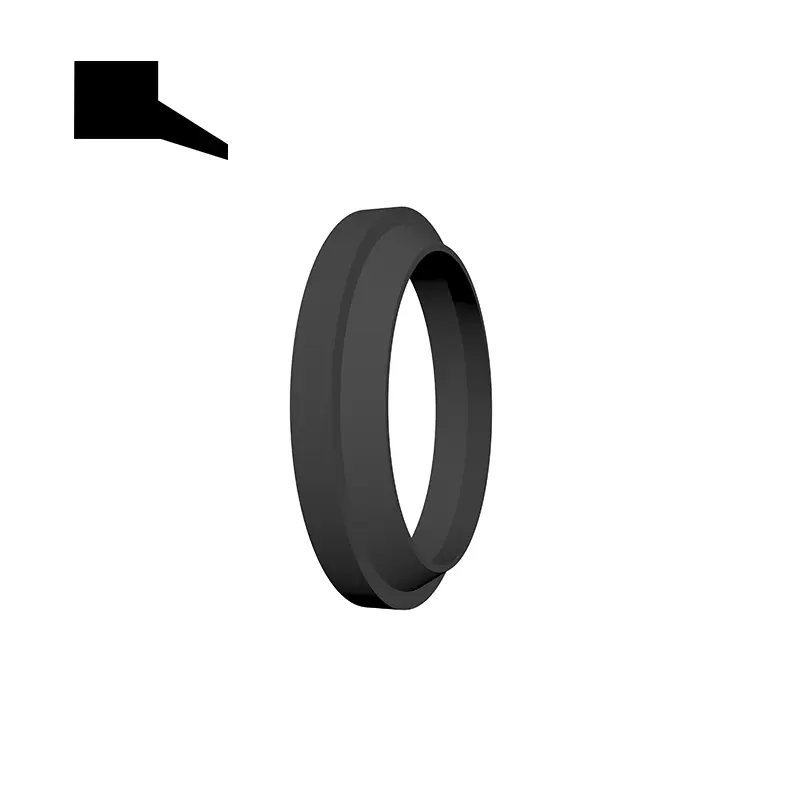

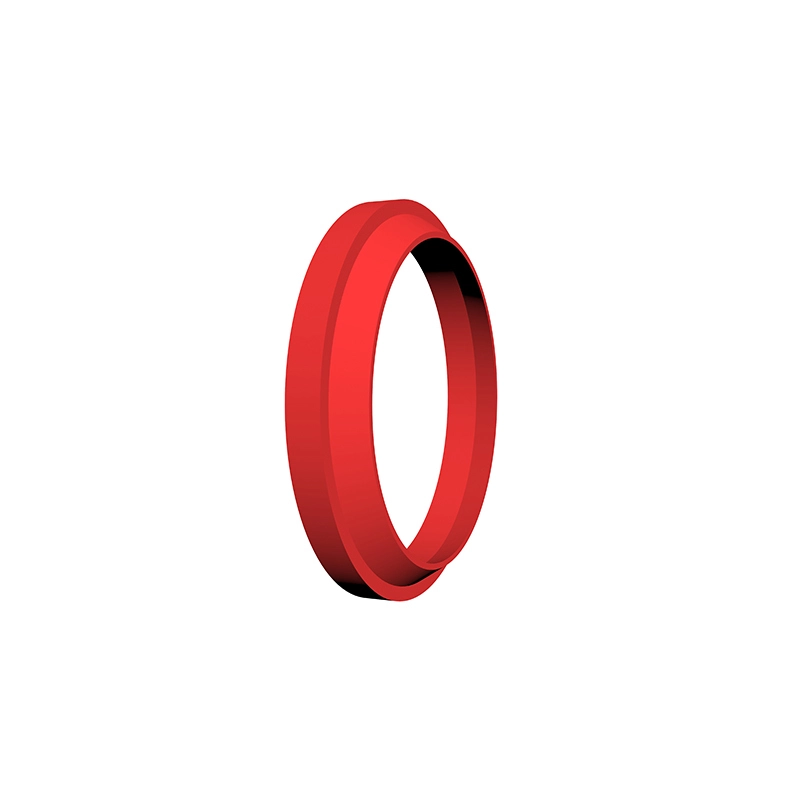

Οι δακτύλιοι σκόνης GP1 και GP6 χρησιμοποιούνται για να αποτρέψουν την ανάμειξη των ρύπων στο υδραυλικό σύστημα και στο σύστημα σφράγισης. Το υλικό είναι καουτσούκ νιτριλίου NBR και το FKM Fluororubber επιλέγεται σε υψηλή θερμοκρασία. Η GP6 χρησιμοποιείται κυρίως για τη σφράγιση από τη σκόνη στεγανοποίησης των ράβδων εμβόλου μεγάλης διαμέτρου.

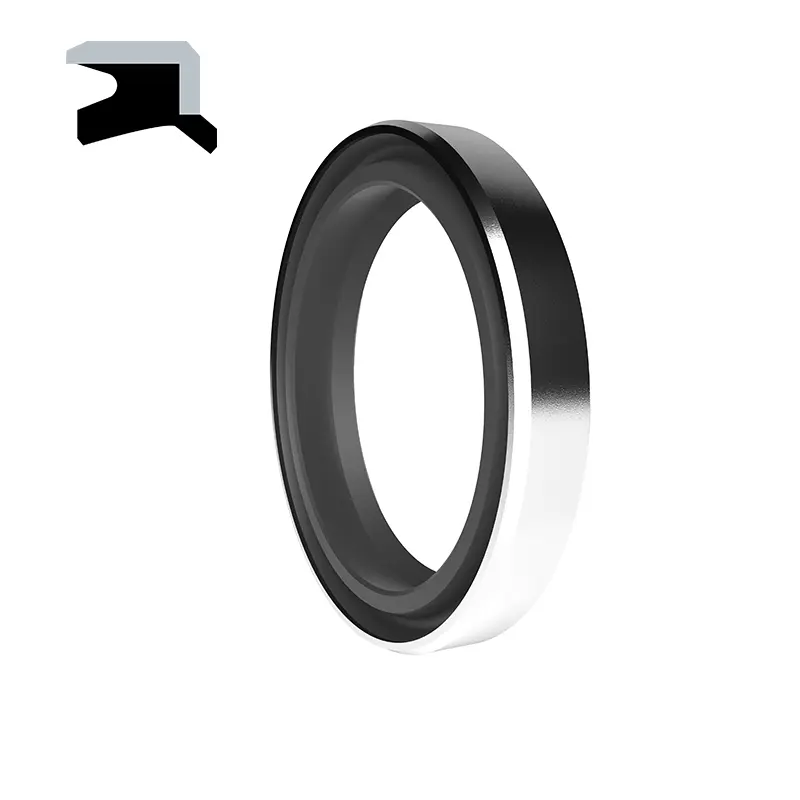

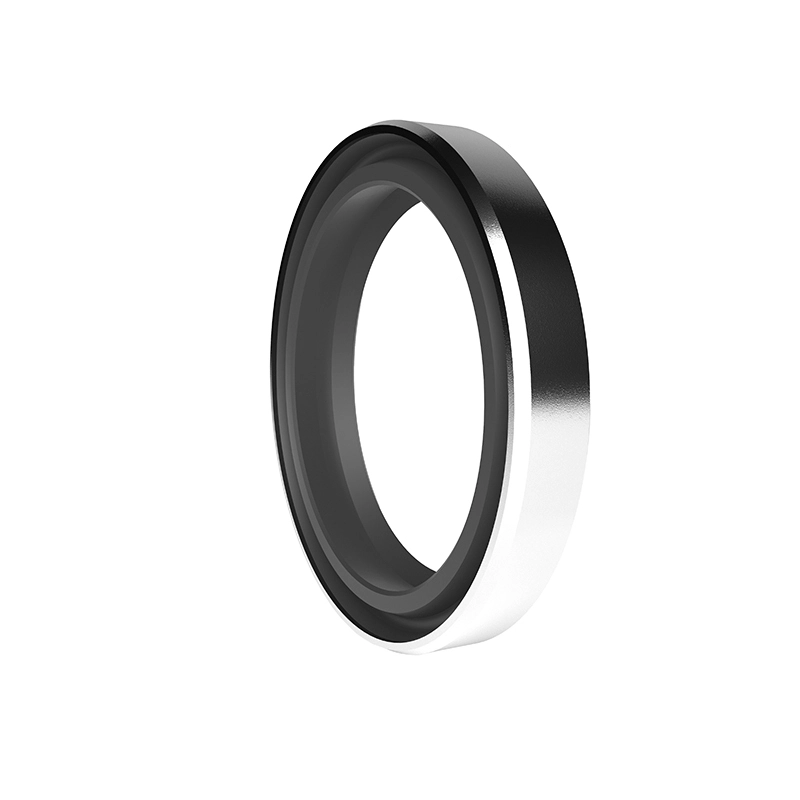

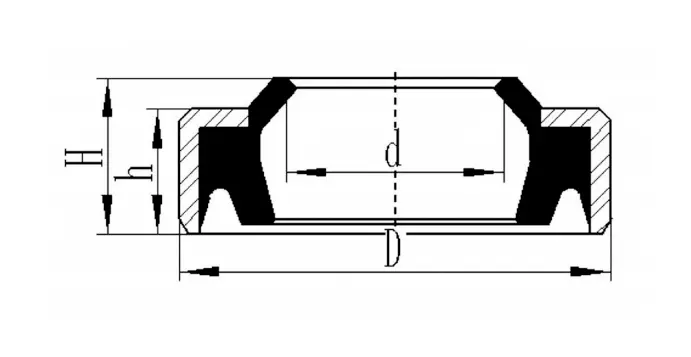

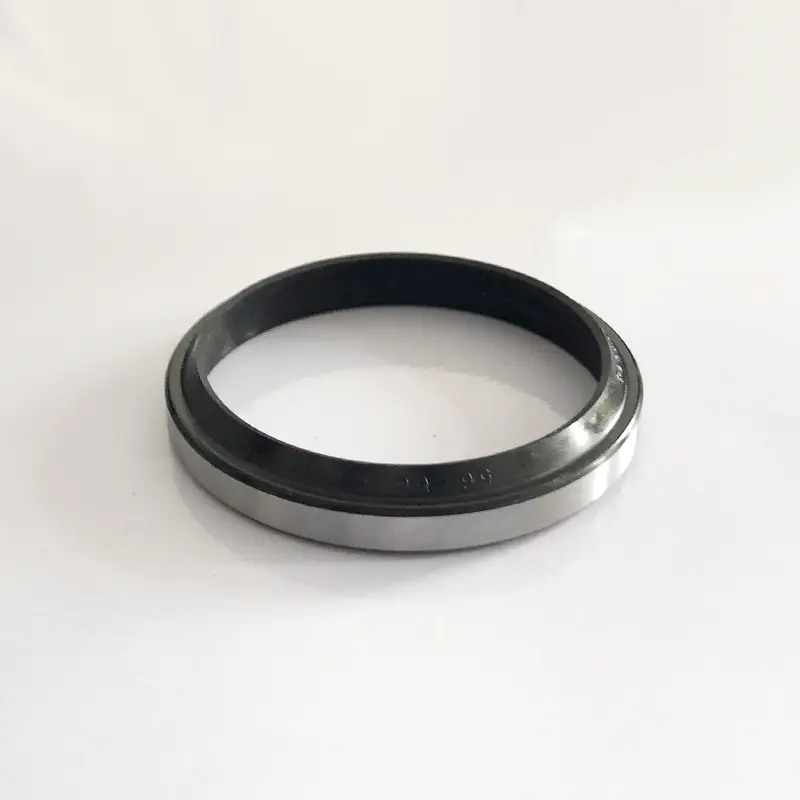

Ο δακτύλιος σκόνης τύπου AF χρησιμοποιείται για την πρόληψη της εισόδου σκόνης, βρωμιάς, άμμου και μεταλλικών τσιπς στον υδραυλικό κύλινδρο. Μειώστε τον κίνδυνο γρατζουνιών που προκαλούνται από εξωτερικούς ρύπους που ενσωματώνονται σε συρόμενα στοιχεία. Εξαιρετική επίδραση που είναι ανθεκτική από τη σκόνη μπορεί να επιτευχθεί μέσω του ειδικού σχεδιασμού του χείλους του δακτυλίου που είναι ανθεκτικό στο σκόνη. Ο δακτύλιος έχει τα χαρακτηριστικά της ισχυρής αντίστασης φθοράς, της μικρής μόνιμης παραμόρφωσης και της αντίστασης σε εξωτερικές μηχανικές επιπτώσεις. Ο δακτύλιος που είναι σταθερό μπορεί να εγκατασταθεί σταθερά στην κατάλληλη θέση της αξονικής ανοικτής αυλάκιας χρησιμοποιώντας την προσαρμογή παρεμβολής μεταξύ της εξωτερικής διαμέτρου της αυλάκιας σφράγισης και του μετάλλου. Η εφαρμογή είναι φλερτ, οπότε το χείλος είναι ιδιαίτερα προστατευτικό από τις ζημιές που προκαλούνται από εξωτερικούς λόγους. Από την άποψη της μηχανικής, ο δακτύλιος με σκόνη τύπου AF είναι μια κατάλληλη συσκευή στεγανοποίησης κυλινδροκεφαλής.
Χαρακτηριστικά και εφαρμογές προϊόντος:
Παράδειγμα παραγγελίας:
Μοντέλο παραγγελίας RCF01-80-PTFE3-R01
RCF01-μοντέλο 80-άξονα διάμετρος PTFE3-Γενική τροποποιημένη PTFE R01-Αντιμετώπιση καουτσούκ Κωδικός Υλικού
R01 Fluororubber (FKM) -R02
Μοντέλο παραγγελίας RCF02-80-PTFE3-R01
RCF02-μοντέλο 80-άξονα διάμετρος PTFE3-Universal Modified PTFE R01-Αντιμετώπιση καουτσούκ Κωδικός
R01 Fluororubber (FKM) -R02
Μοντέλο παραγγελίας RCF03-80-PTFE3-R01
RCF03-μοντέλο 80-άξονα διάμετρος PTFE3-Universal Modified PTFE R01-Αντιμετώπιση καουτσούκ Κωδικός
R01 Fluororubber (FKM) -R02
Μοντέλο παραγγελίας RCF04-80-PTFE3-R01
RCF04-Model 80-άξονας διάμετρος PTFE3-Universal Modified PTFE R01-Αντιμετώπιση καουτσούκ Κωδικός
Καουτσούκ νιτρίλιο (NBR) -R01 Fluororubber (FKM) -R02
Μοντέλο παραγγελίας RCF05-80-PTFE3-R01
RCF05-μοντέλο 80-άξονα διάμετρος PTFE3-Γενική τροποποιημένη PTFE RO1-Αντιμετωπίζοντας καουτσούκ Κωδικός Υλικού
Καουτσούκ νιτρίλιο (NBR) -R01 Fluororubber (FKM) -R02
Μοντέλο παραγγελίας: DHS-130*143*8/9.5-R01 D*D1*G/H

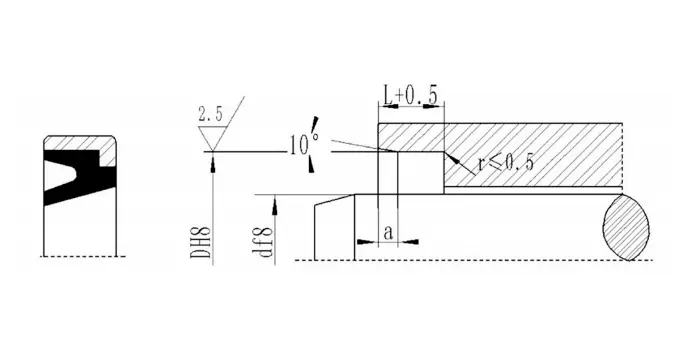

Σφραγίδα σκόνης τύπου J
Σφραγίδα σκόνης τύπου JA
GSM
Η σφραγίδα σκόνης GSM επισημαίνεται με τον αριθμό παραγγελίας, Παράδειγμα: GSM4048 40-άξονας Διάμετρος D 48-Groove Bottom Diameter D
GP1
Παράδειγμα σήμανσης: GP1-70*82*4/8 Μοντέλο-D*D*L/H
Gp6
Μέθοδος σήμανσης: GP6-70*80.6*5.3/7 Μοντέλο-D*D*L/H
ΤΟΥ
DKB

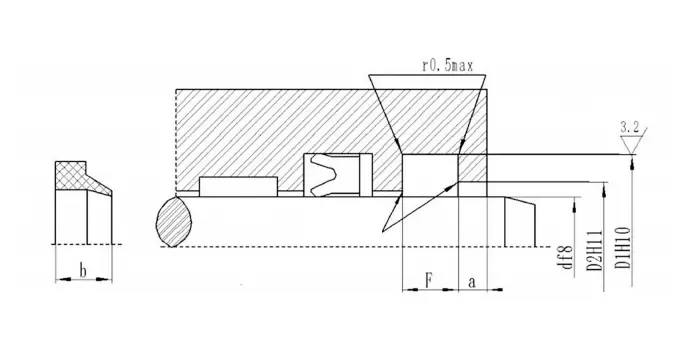

Προδιαγραφές

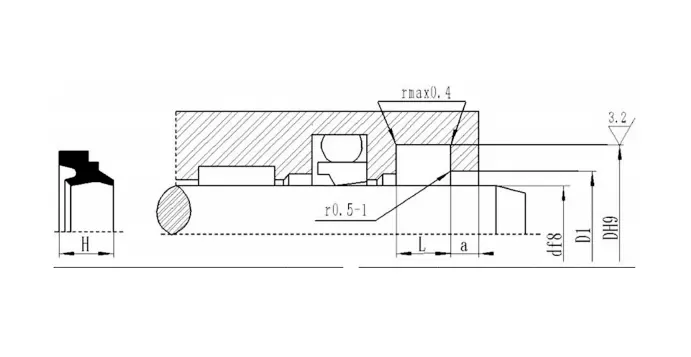

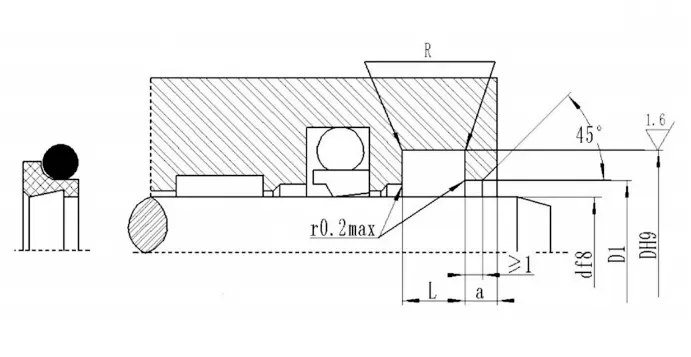

RCF01| Εύρος διαμέτρου άξονα D F8 |
Διάμετρος αυλάκι Δ Η9 |
Πλάτος αυλής L+0.2 |
Διάμετρος ανοιχτής οπής ρε1H11 | Ανοιχτό πλάτος οπής α≥ |
Στρογγυλεμένες γωνίες Ρακτώ |
Διάμετρο σύρματος δακτυλίου O ρεO |
| 19 ~ 39 | D+7.6 | 4.2 | D+1,5 | 3 | 0.8 | 2.65 |
| 40 ~ 69 | D+8.8 | 6.3 | D+1,5 | 3 | 0.8 | 2.65 |
| 70 ~ 139 | D+12.2 | 8.1 | D+2.0 | 4 | 0.8 | 3.55 |
| 140 ~ 399 | D+16.0 | 9.5 | d+2.5 | 5 | 1.5 | 5.30 |
| 400 ~ 649 | D+24.0 | 14.0 | d+2.5 | 8 | 1.5 | 7.00 |
| 650 ~ 1500 | D+27.3 | 16.0 | d+2.5 | 10 | 2.0 | 8.60 |

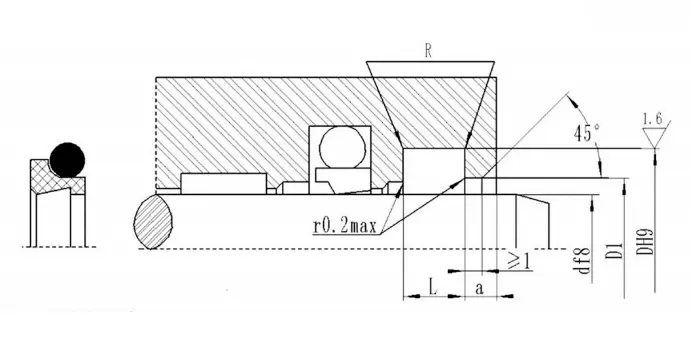

| Εύρος διαμέτρου άξονα D F8 |
Διάμετρος αυλάκι Δ Η9 |
Πλάτος αυλής L+0.2 |
Διάμετρος ανοιχτής οπής ρε1H11 | Ανοιχτό πλάτος οπής α≥ |
Στρογγυλεμένες γωνίες Ρακτώ |
Διάμετρο σύρματος δακτυλίου O ρεO |
| 4 ~ 11 | D+4.8 | 3.7 | D+1,5 | 2 | 0.4 | 1.80 |
| 12 ~ 64 | D+6.8 | 5.0 | D+1,5 | 2 | 0.7 | 2.65 |
| 65 ~ 250 | D+8.8 | 6.0 | D+1,5 | 3 | 1.0 | 3.55 |
| 251 ~ 420 | D+12.2 | 8.4 | D+2.0 | 4 | 1.5 | 5.30 |
| 421 ~ 650 | D+16.0 | 11.0 | D+2.0 | 4 | 1.5 | 7.00 |
| 651 ~ 1500 | D+20.0 | 14.0 | d+2.5 | 5 | 2.0 | 8.60 |

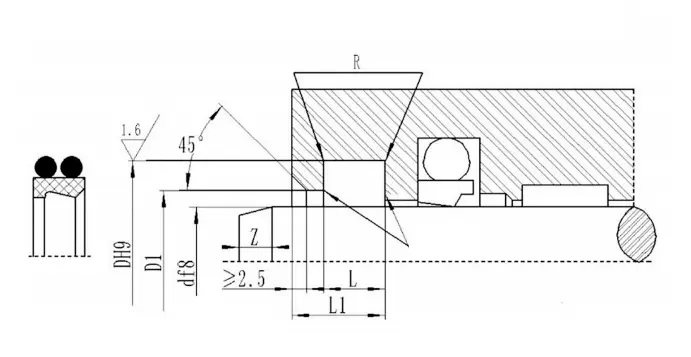

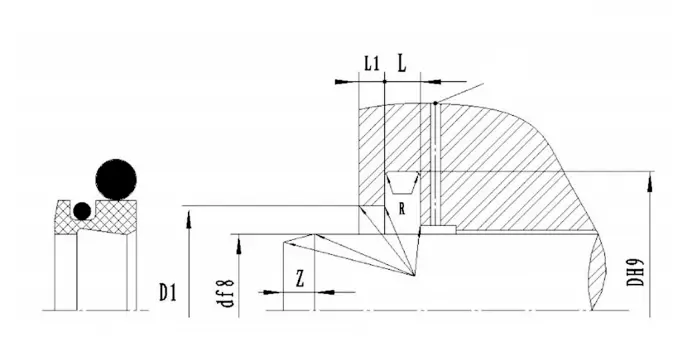

| Εύρος διαμέτρου άξονα D F8 |
Διάμετρος αυλάκι DH9 |
Διάμετρος βημάτων D1 H11 |
Πλάτος αυλής L+0.2 |
Συνολικό πλάτος L1 |
Στρογγυλεμένες γωνίες Rmax |
Μήκος λοξοτομής Zmin |
| 20 ~ 39.9 | D+7.6 | d+1 | 4.2 | 8.2 | 0.4 | 3 |
| 40 ~ 69.9 | D+8.8 | D+1,5 | 6.3 | 10.3 | 1.2 | 4 |
| 70 ~ 139.9 | D+12.2 | D+2.0 | 8.1 | 12.1 | 2 | 6 |
| 140 ~ 399.9 | D+16.0 | D+2.0 | 11.5 | 15.5 | 2 | 8 |
| 400 ~ 649.9 | D+24.0 | d+2.5 | 15.5 | 19.5 | 2 | 10 |
| 650 ~ 1000 | D+27.3 | d+2.5 | 18.0 | 23.0 | 2 | 12 |
| Εύρος διαμέτρου άξονα D F8 |
Διάμετρος αυλάκι DH9 |
Διάμετρος βημάτων D1 H11 |
Πλάτος αυλής L+0.2 |
Πλάτος πλάτους L1 |
Στρογγυλεμένες γωνίες Rmax |
Μήκος λοξοτομής Zmin |
| 100 ~ 229 | D+22.2 | D+10.7 | 6.3 | 4.2 | 1.2 | 6 |
| 230 ~ 299 | D+24,2 | D+10.7 | 6.3 | 4.2 | 1.2 | 8 |
| 300 ~ 629 | D+33.0 | d+15.1 | 8.1 | 6.3 | 1.2 | 10 |
| 630 ~ 1000 | D+36,5 | d+15.1 | 9.5 | 6.3 | 2 | 12 |

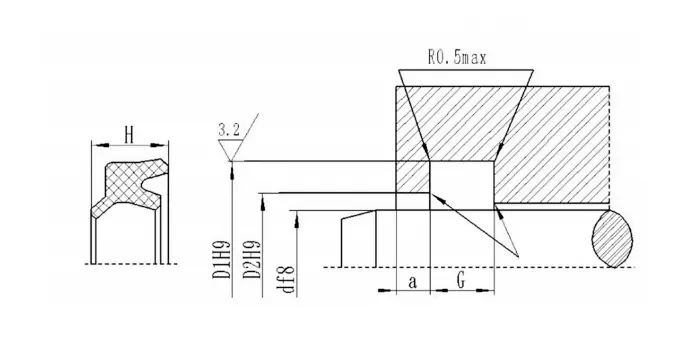

| Αριθμός προϊόντος | d | D1 | H | G+0.3 | D2 | a |
| DHS 12 | 12 | 20 | 6 | 5 | 16.3 | 2 |
| DHS 14 | 14 | 22 | 6 | 5 | 18.3 | 2 |
| DHS 16 | 16 | 24 | 6 | 5 | 20.3 | 2 |
| DHS 18 | 18 | 26 | 6 | 5 | 22.3 | 2 |
| DHS 20 | 20 | 28 | 6 | 5 | 24.3 | 2 |
| DHS 22 | 22 | 30 | 6 | 5 | 26.3 | 2 |
| DHS 25 | 25 | 33 | 6 | 5 | 29.3 | 2 |
| DHS 28 | 28 | 36 | 6 | 5 | 32.3 | 2 |
| DHS 30 | 30 | 38 | 6.5 | 6 | 34 | 2 |
| DHS 32 | 32 | 40 | 6.5 | 6 | 36 | 2 |
| DHS 35 | 35 | 43 | 6.5 | 6 | 39 | 2 |
| DHS 38 | 38 | 46 | 6.5 | 6 | 42 | 2 |
| DHS 40 | 40 | 48 | 6.5 | 6 | 44 | 2 |
| DHS 45 | 45 | 53 | 6.5 | 6 | 49 | 2 |
| DHS 48 | 48 | 56 | 6.5 | 6 | 52 | 2 |
| DHS 50 | 50 | 58 | 6.5 | 6 | 54 | 2 |
| DHS 55 | 55 | 63 | 6.5 | 6 | 59 | 2 |
| DHS 56 | 56 | 64 | 6.5 | 6 | 60 | 2 |
