Οι υδραυλικές σφραγίδες για τα έμβολα και τις ράβδους εμβόλου είναι ένα ενοποιημένο όνομα για μια κατηγορία υδραυλικών σφραγίδων, αλλά στην πραγματικότητα έχουμε υποδιαιρεθεί πολλά διαφορετικά μοντέλα και τα χαρακτηριστικά και το επίκεντρο διαφορετικών μοντέλων θα είναι επίσης διαφορετικά. Ως επαγγελματίας κατασκευαστής, είμαστε πολύ ευτυχείς να σας παρουσιάσουμε. Φυσικά, εάν έχετε άλλες προσαρμοσμένες ανάγκες, μπορείτε επίσης να επικοινωνήσετε μαζί μας για μια βαθύτερη κατανόηση.

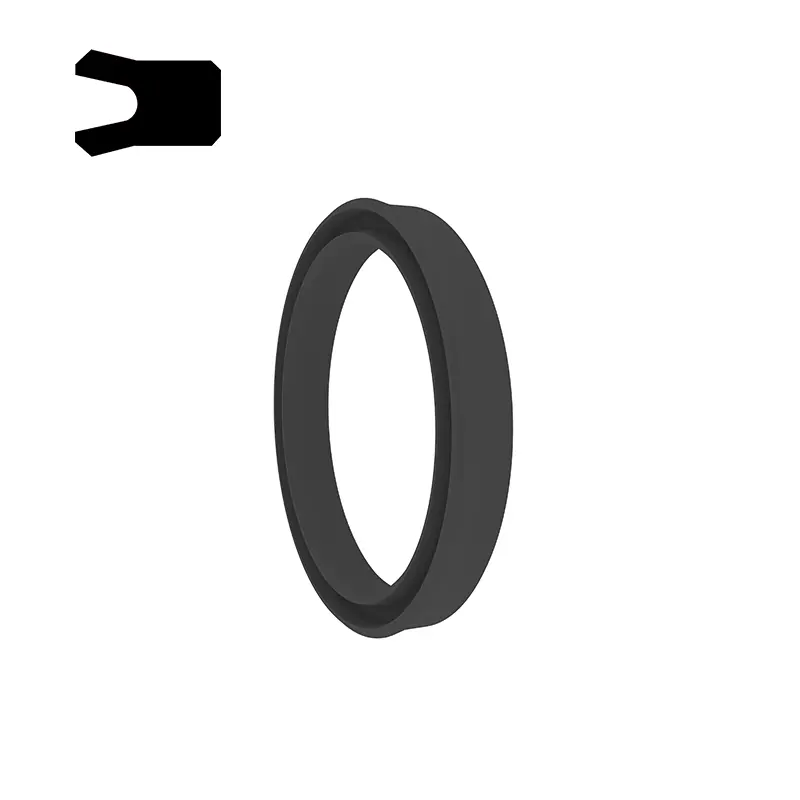

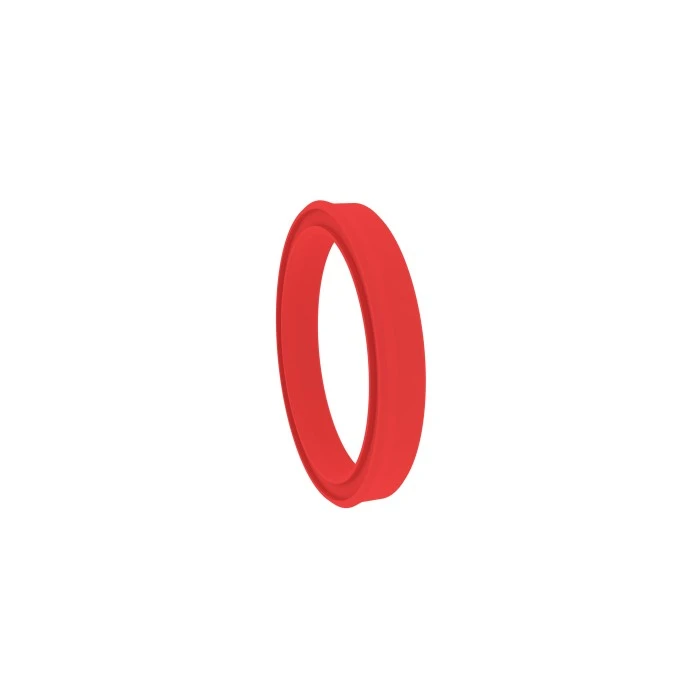

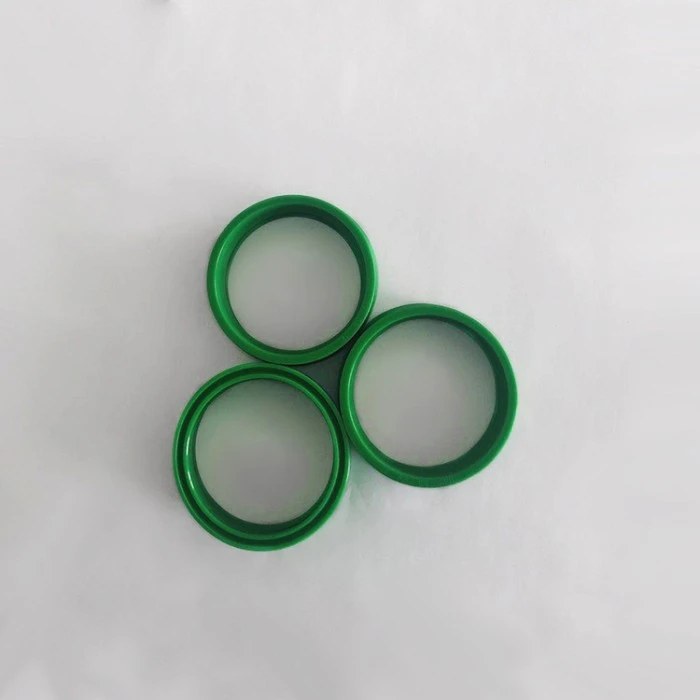

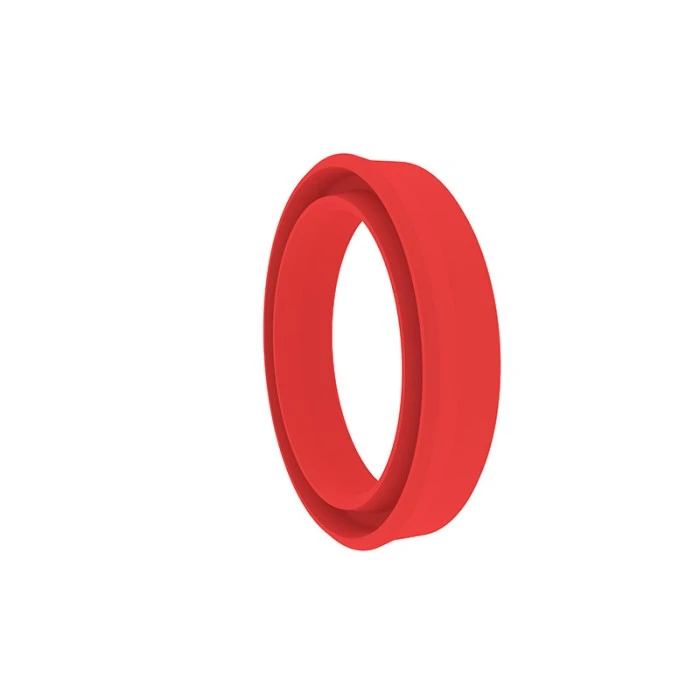

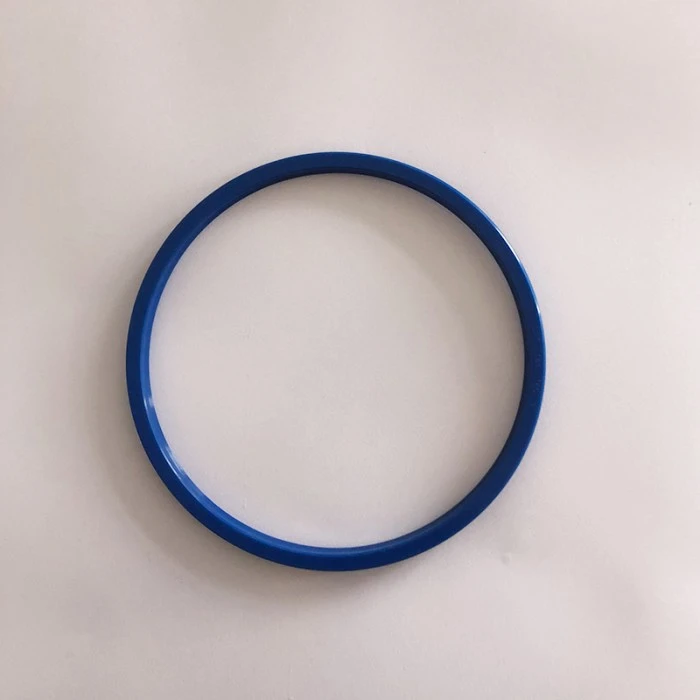

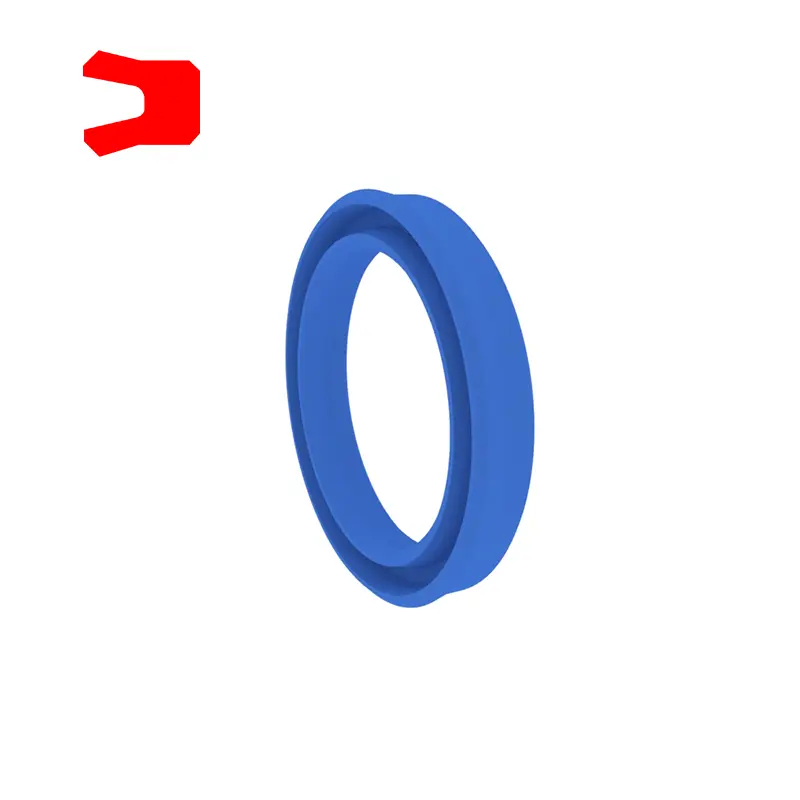

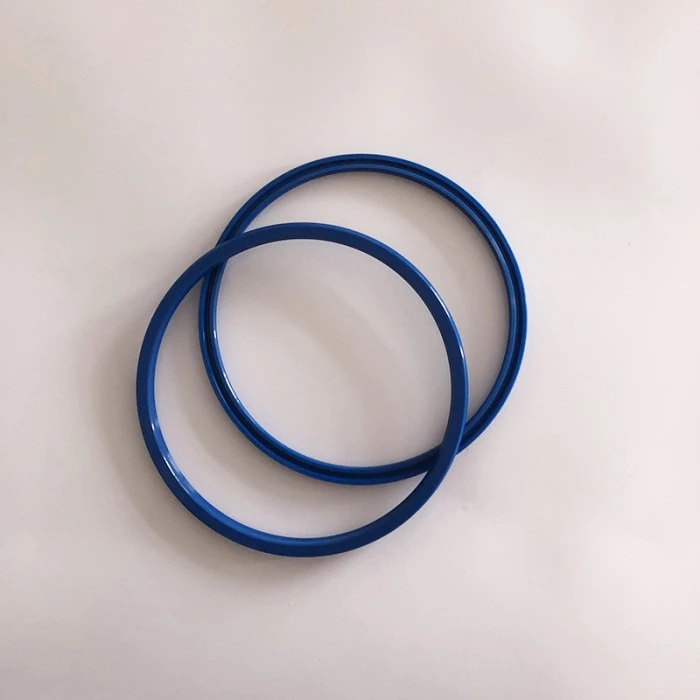

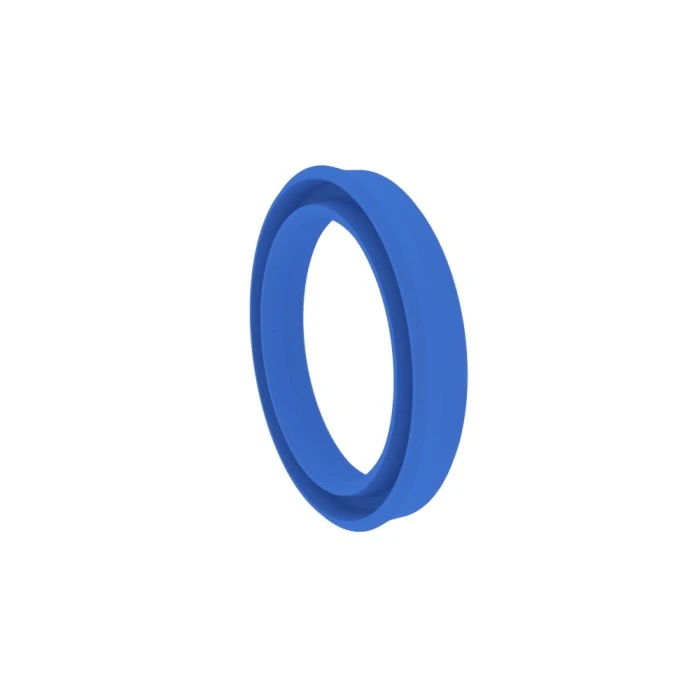

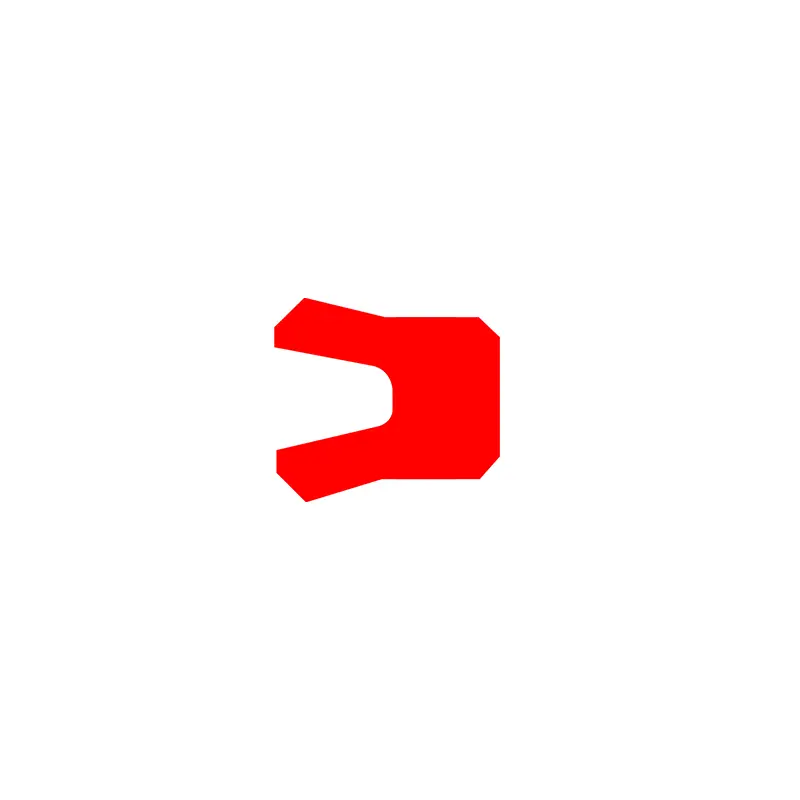

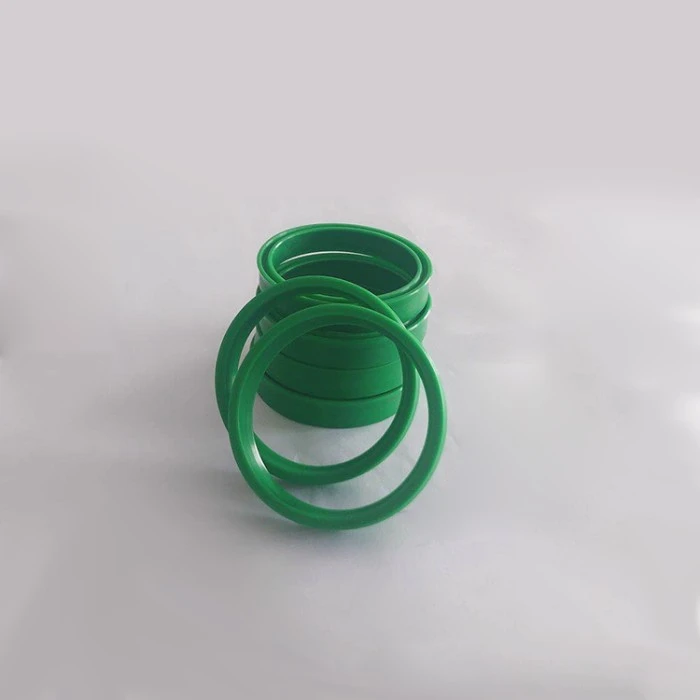

Η σφράγιση UN-Type είναι μια συμμετρική σφραγίδα που χρησιμοποιείται ειδικά σε έμβολα ή εμβόλια, που χρησιμοποιούνται σε μηχανήματα πεζοπορίας, ελαφριά βιομηχανικά μηχανήματα, γεωργικά μηχανήματα, γερανούς, αυτοκίνητα, δασικά μηχανήματα, μηχανήματα εξόρυξης κλπ.

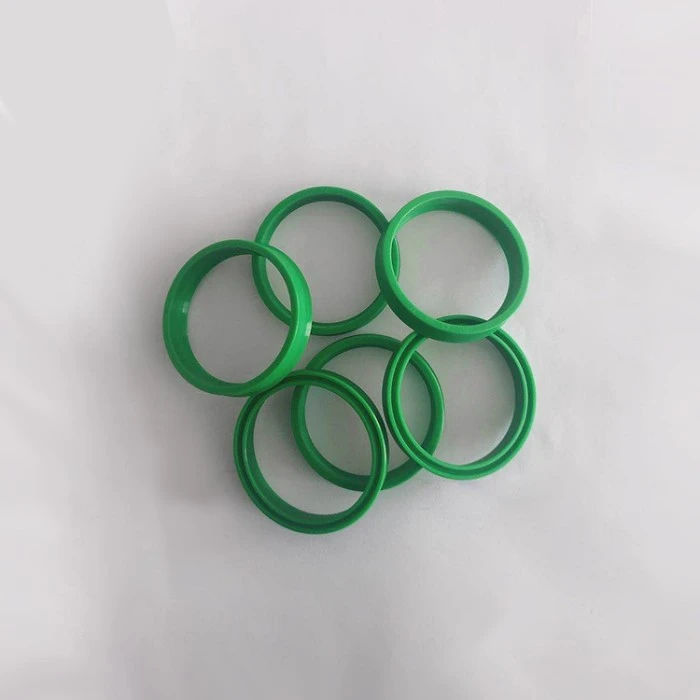

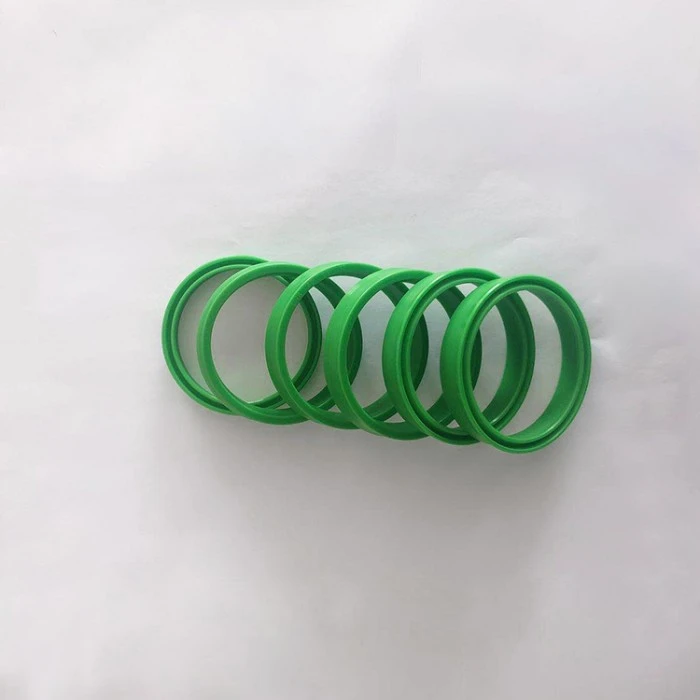

Η σφραγίδα τύπου UHS είναι μια συμμετρική σφράγιση τόσο για τις οπές όσο και για τους άξονες, με μικρότερη διατομή, η οποία μπορεί να εγκατασταθεί στην ολοκληρωμένη αυλάκωση. Απαιτείται δακτύλιος συγκράτησης στη ρίζα όταν χρησιμοποιείται κάτω από 16 ~ 32MPa.

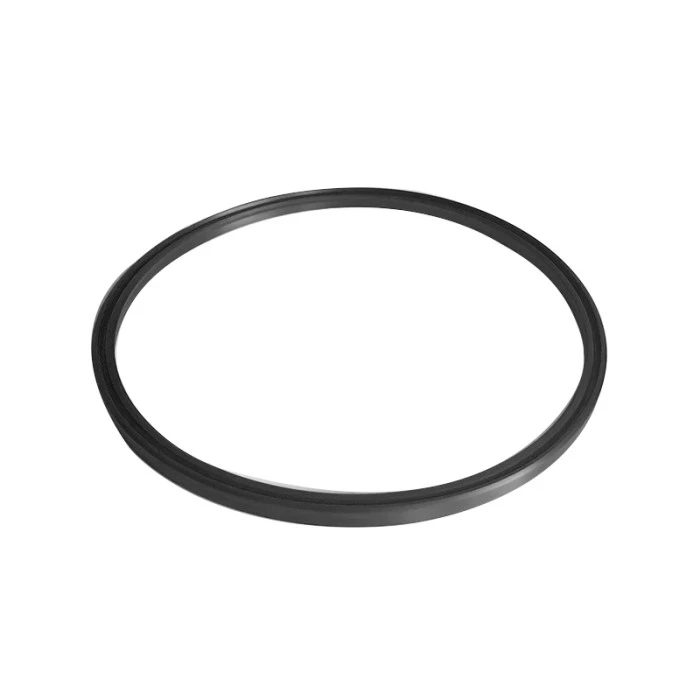

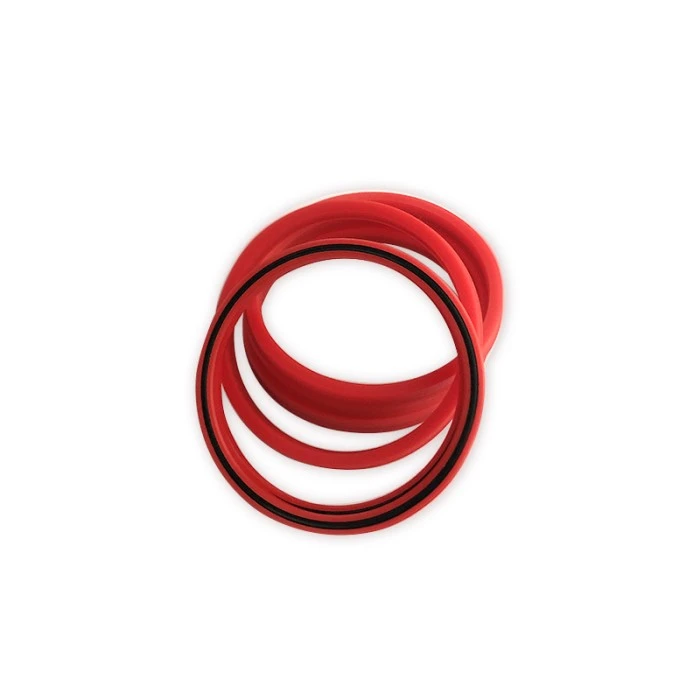

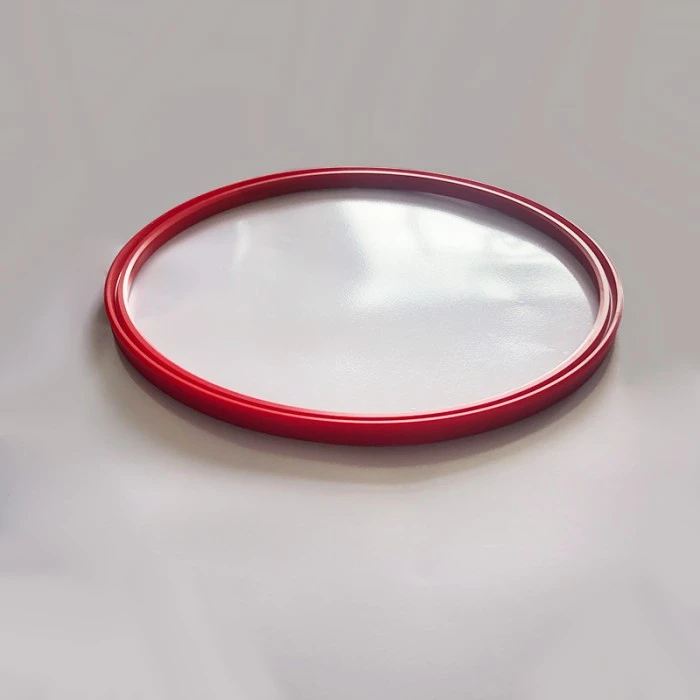

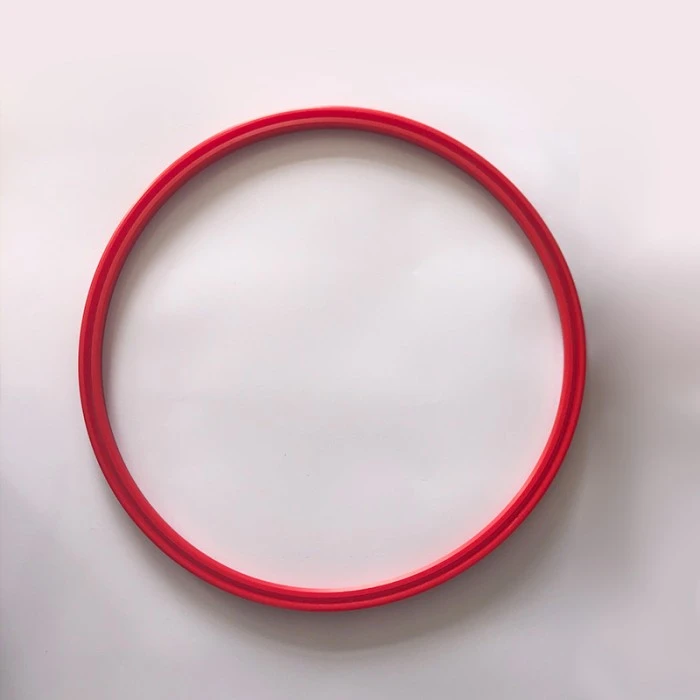

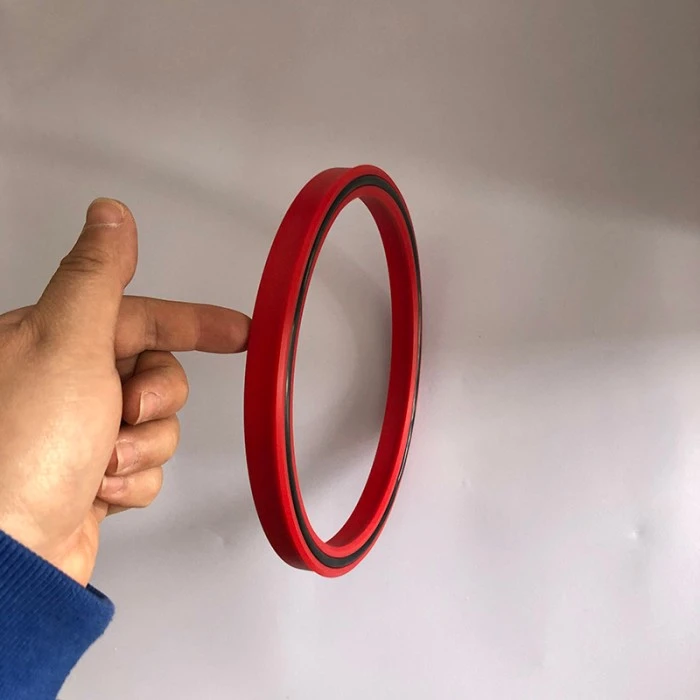

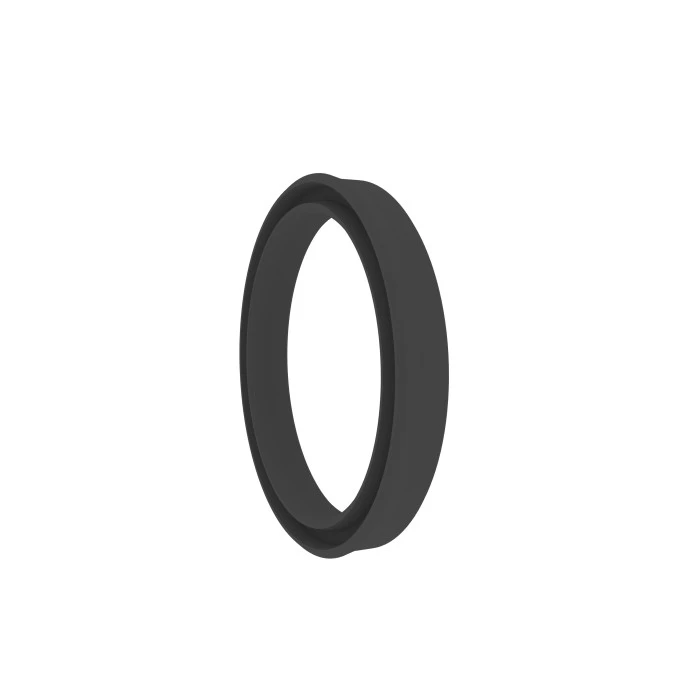

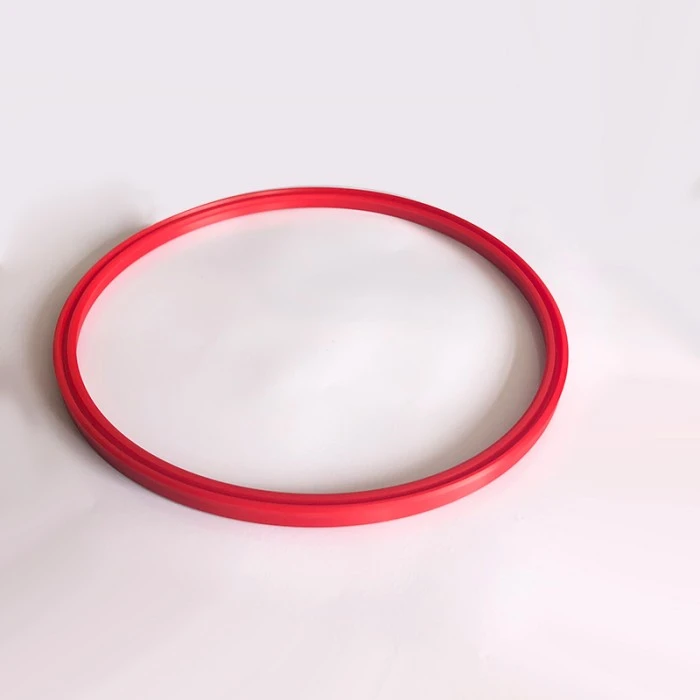

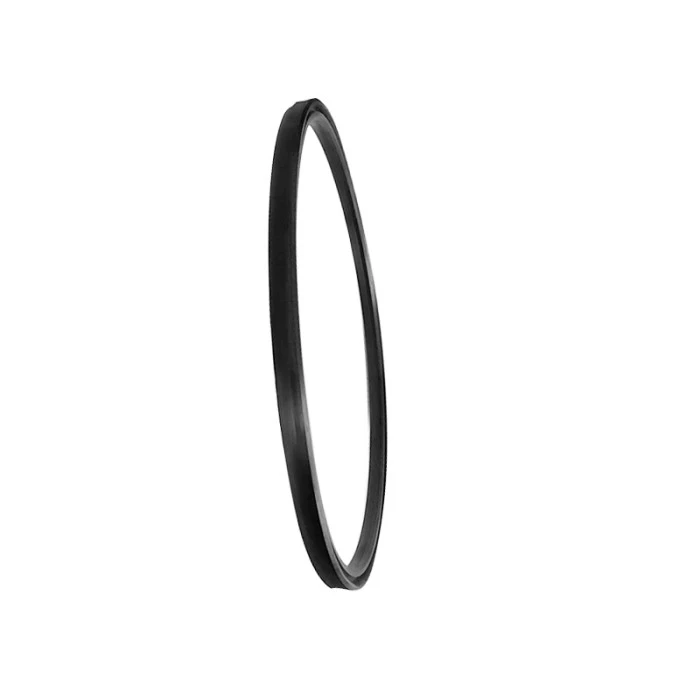

Η σφράγιση τύπου RCBKY είναι μια συμμετρική σφράγιση τόσο για τις οπές όσο και για τους άξονες, με καλή δυναμική και στατική απόδοση σφράγισης. Χρησιμοποιείται κυρίως για σφράγιση μεγάλης διαμέτρου και το υλικό είναι καουτσούκ νιτρίλιο (NBR).

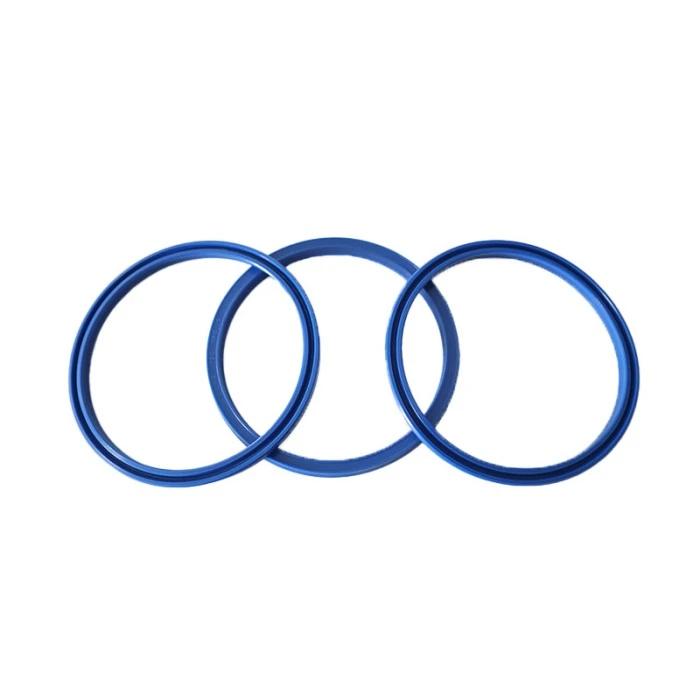

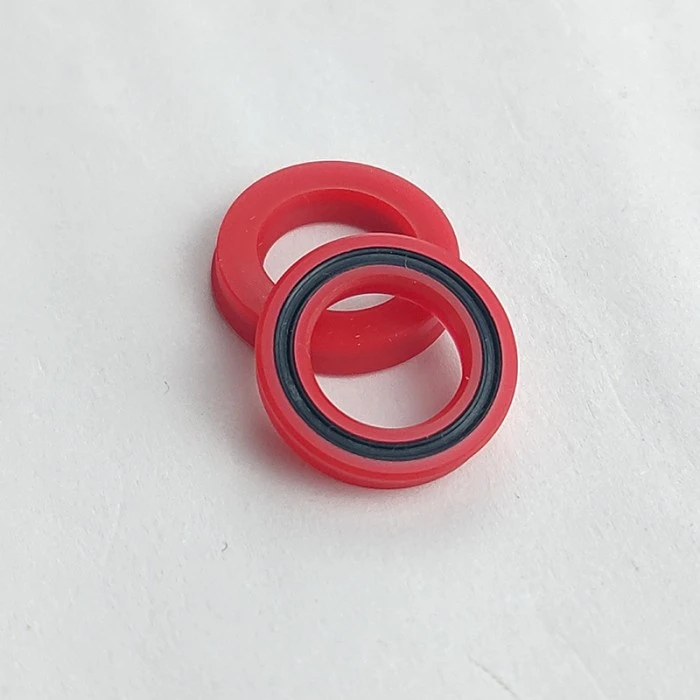

Η σφράγιση τύπου BA είναι μια συμμετρική σφράγιση τόσο για τις οπές όσο και για τους άξονες, που χρησιμοποιείται κυρίως για τη σφράγιση των εμβολιών, των ράβδων εμβόλου, των μηχανών σφυρηλάτησης και του υδραυλικού εξοπλισμού για εξοπλισμό πεζοπορίας. Χαρακτηριστικά:
1. Μη ευαίσθητα σε φορτία κραδασμών και κορυφές πίεσης
2. Καλή ικανότητα κατά της εξώθησης
3. Καλύτερη σφράγιση κάτω από φορτίο και χαμηλή θερμοκρασία
Κατάλληλο για σκληρές συνθήκες εργασίας

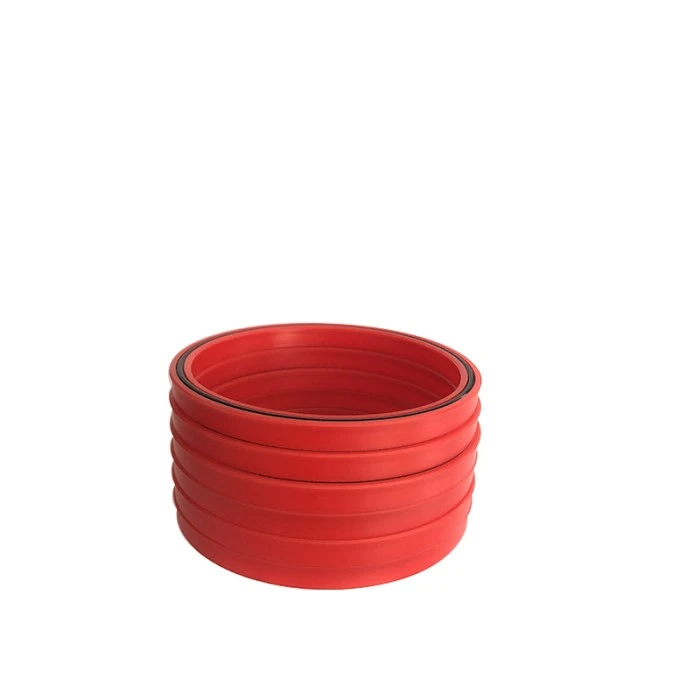

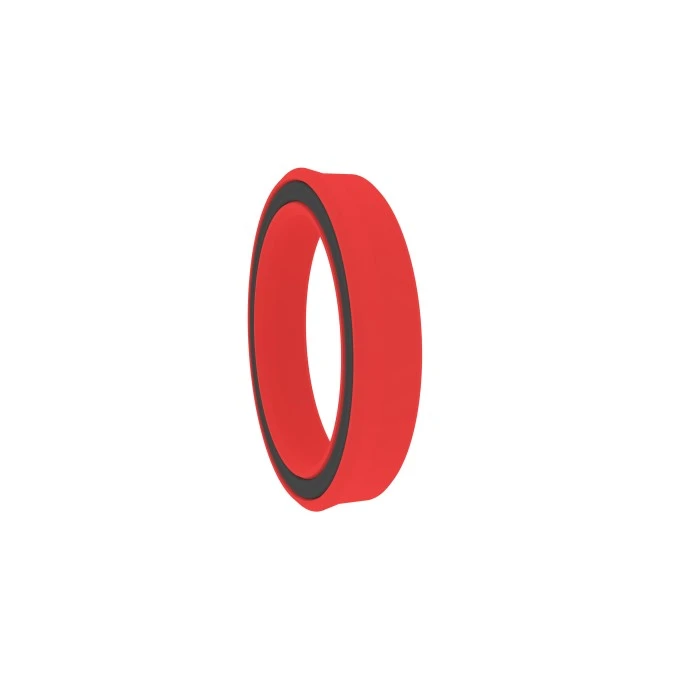

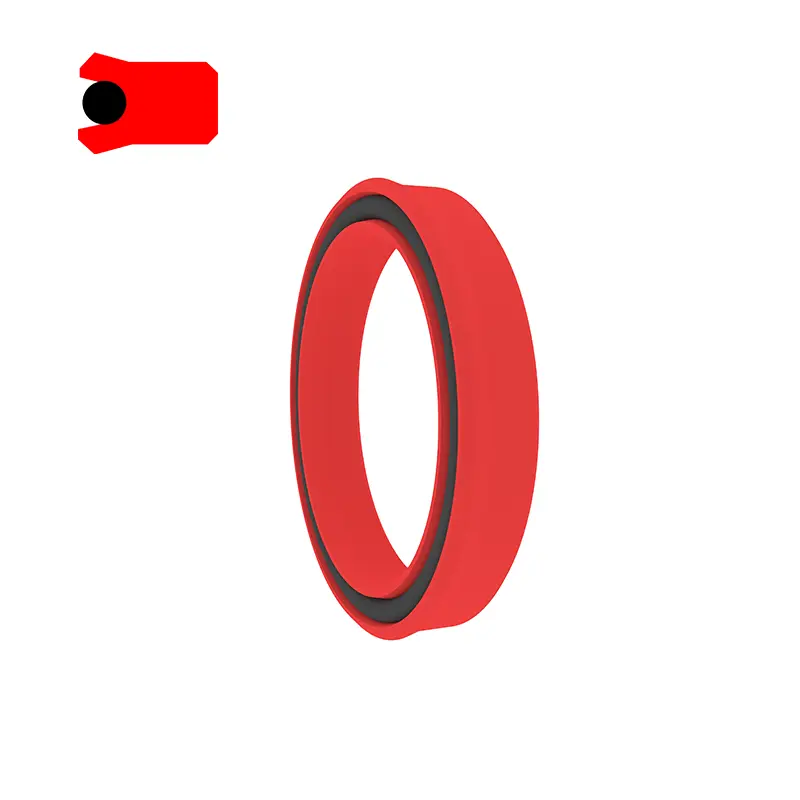

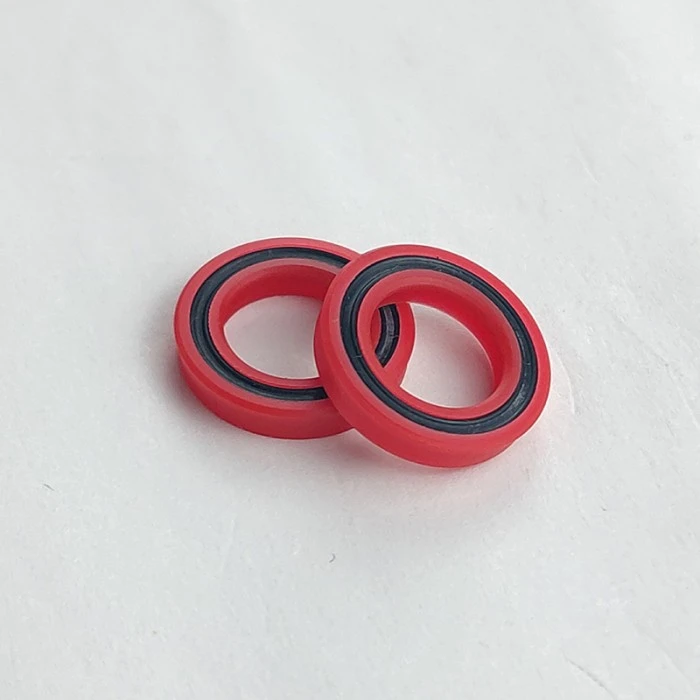

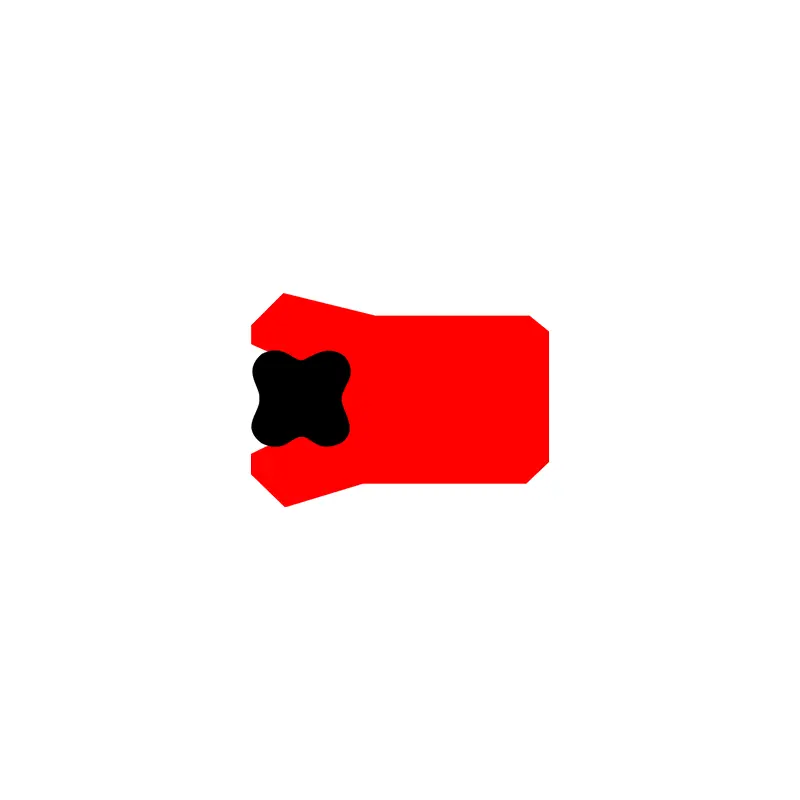

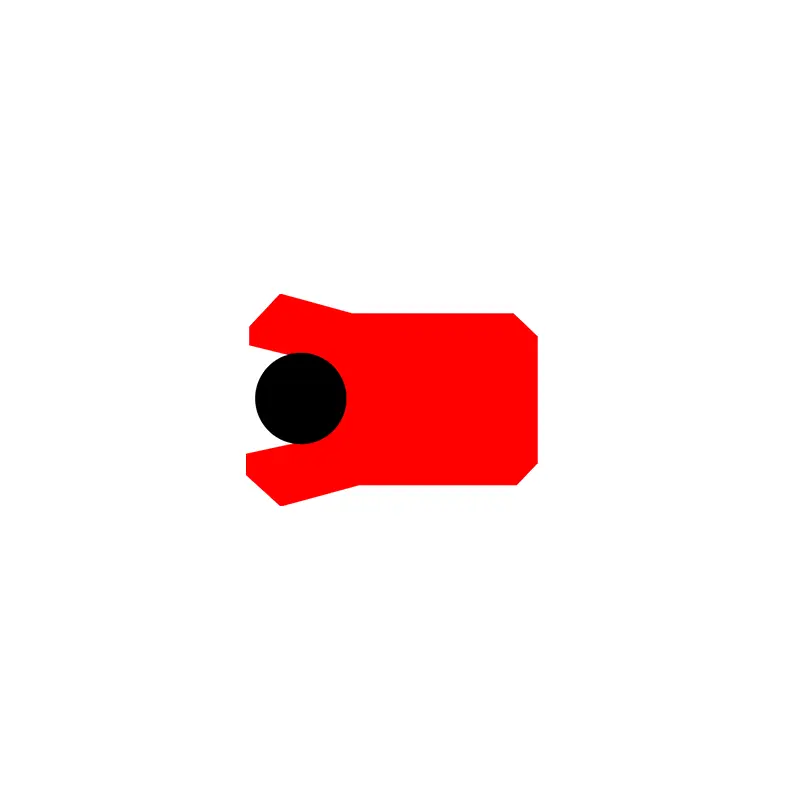

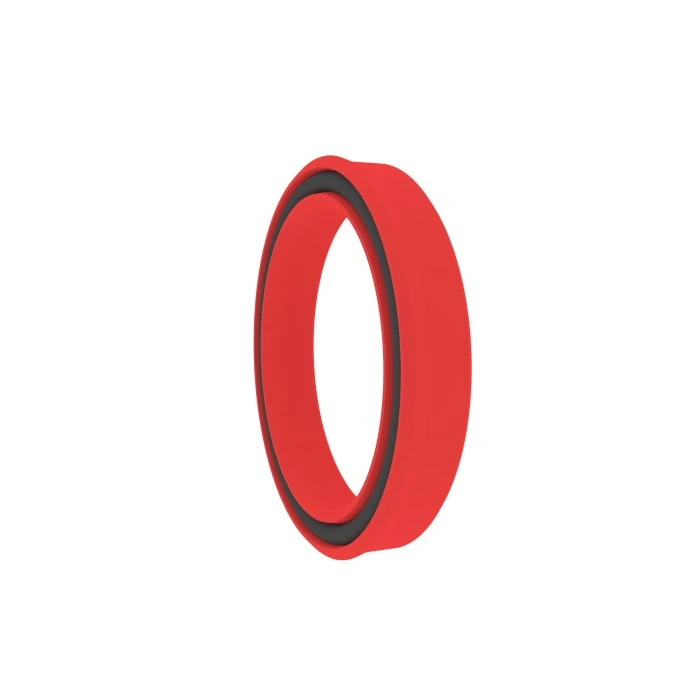

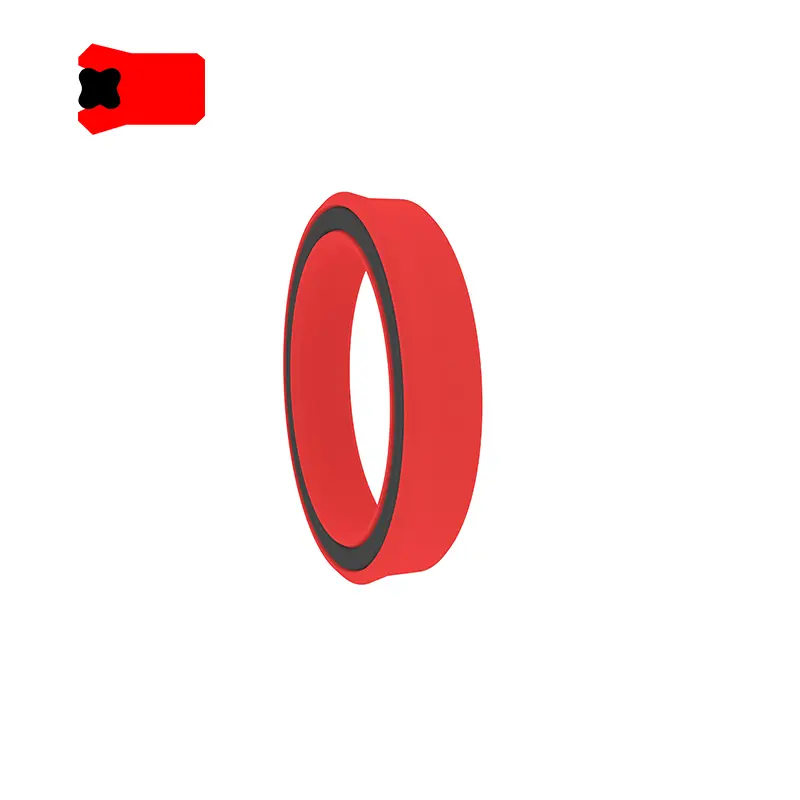

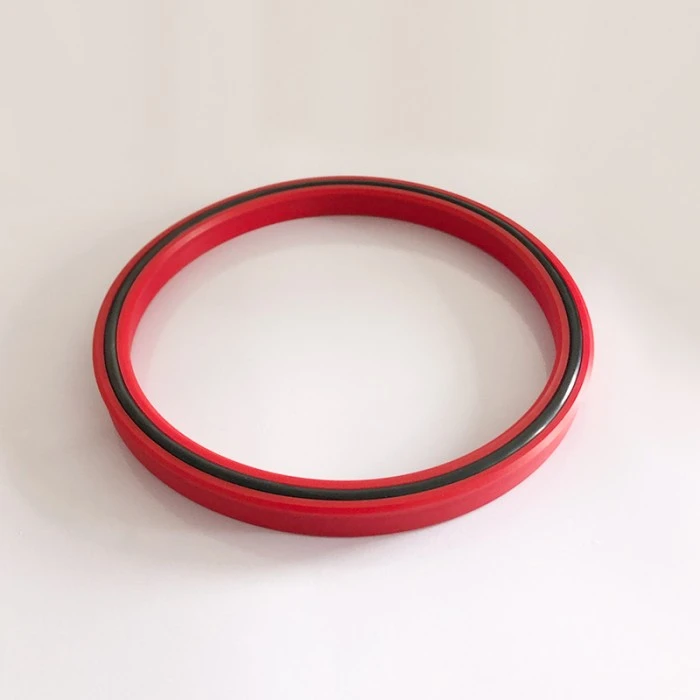

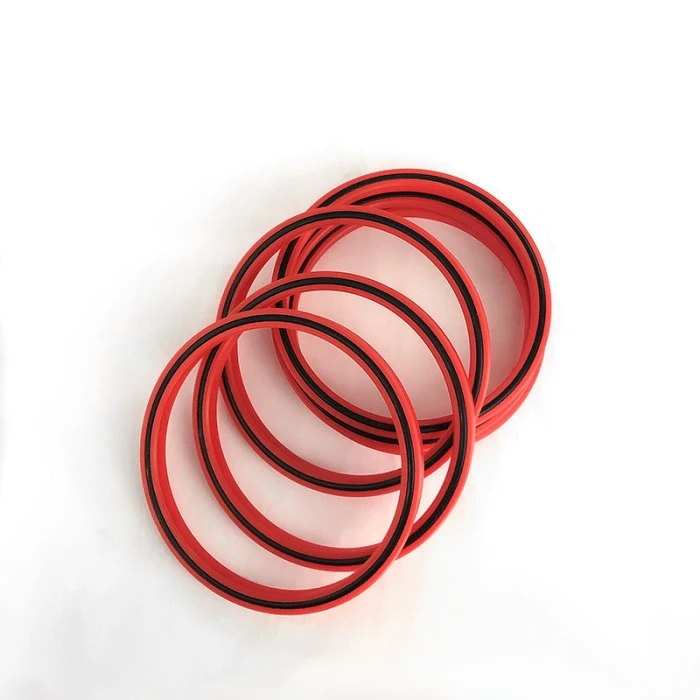

Το VAD SEAL είναι μια συμμετρική σφραγίδα τόσο για την οπή όσο και για τον άξονα. Είναι αποτέλεσμα περαιτέρω ανάπτυξης της σφραγίδας των χειλιών. Ο δακτύλιος αστέρων παίζει ρόλο ακτινικής δύναμης και αντισταθμίζει τη φθορά του χείλους σφράγισης. Η πίεση του συστήματος μεταδίδεται στο χείλος σφράγισης μέσω του συμπιεσμένου και παραμορφωμένου δακτυλίου αστέρων, οπότε η απόδοση σφράγισης υψηλής και χαμηλής πίεσης είναι εξαιρετική. Χρησιμοποιείται κυρίως για τις στήλες σφράγισης, τις ράβδους εμβόλου, τη σφυρηλάτηση μηχανών και τον υδραυλικό εξοπλισμό για εξοπλισμό πεζοπορίας. Το υλικό είναι: Υλικό πολυουρεθάνης (PU) + καουτσούκ νιτρίλιο (NBR), Χαρακτηριστικά:
1. Μη ευαίσθητο στο φορτίο των κραδασμών και στην κορυφή πίεσης
2. Καλή ικανότητα κατά της εξώθησης
3. Καλύτερη σφράγιση κάτω από φορτίο και χαμηλή θερμοκρασία
4. Κατάλληλο για σκληρές συνθήκες εργασίας
5. Μεγάλη διάρκεια ζωής.
Η σφράγιση τύπου Ki-A είναι μια συμμετρική σφραγίδα τόσο για την οπή όσο και για τον άξονα, που χρησιμοποιείται κυρίως σε μηχανικά μηχανικά, βιομηχανικά οχήματα, φορτηγά, χαρακτηριστικά:
1. Εξαιρετική δυναμική και στατική απόδοση σφράγισης
2. Συμπαγής δομή, το έδαφος αυλάκι επιτρέπει υψηλότερη τραχύτητα επιφάνειας
3. Σχεδιασμός για περιορισμένο χώρο ακτινικής διάστασης της κοιλότητας
Χαρακτηριστικά και εφαρμογές προϊόντος:
Επιλογή υλικού:
Και
Τυπικό υλικό: Υλικό πολυουρεθάνης PU Άλλα προαιρετικά υλικά: Nitrile Rubber R01, Fluororubber R02 (παρακαλώ συμβουλευτείτε την εταιρεία μας)
Uhs
Τυπικό υλικό: καουτσούκ νιτρίλιο R01 Άλλα προαιρετικά υλικά: Υλικό πολυουρεθάνης PU, Fluororubber R02
Ακαμπέρα
Υλικό πολυουρεθάνης PU + Nitrile Rubber R01
Παράδειγμα παραγγελίας:
Παράδειγμα Παραγγελίας: Παγκόσμιος Σφραγίδα Σφραγίδων Hole Un50 × 65 × 10pu (DXDXH) + Κωδικός Υλικού
Παράδειγμα παραγγελίας: Παγκόσμια σφράγιση οπών UHS50 × 60x6 R01 (DXD × H) + Κωδικός υλικού
Rcbky
Ακαμπέρα
Παράδειγμα παραγγελίας: BA50 × 60 × 10 (D × D × H)
ΤΙ
Σε-Α

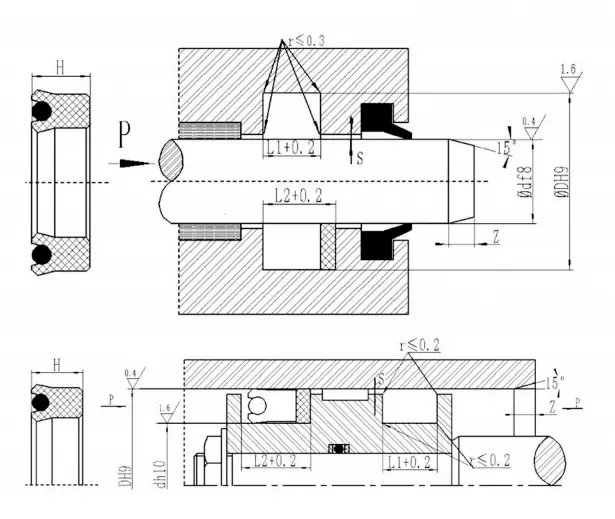

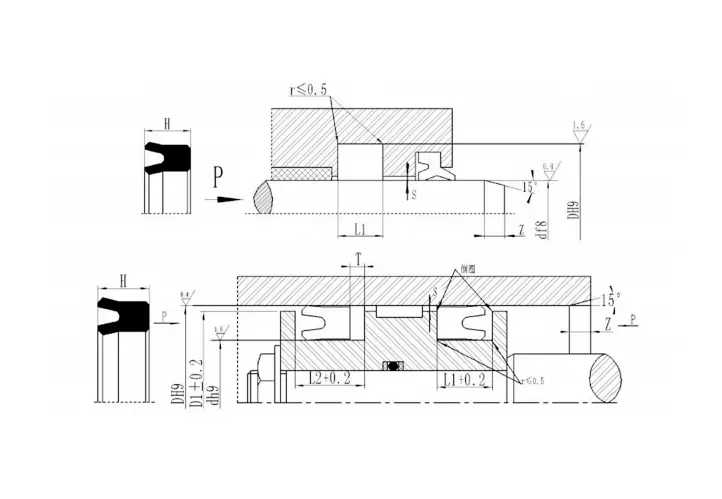

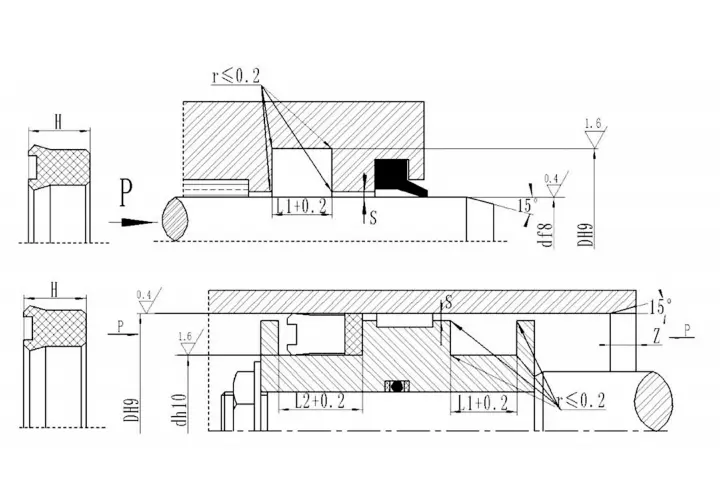

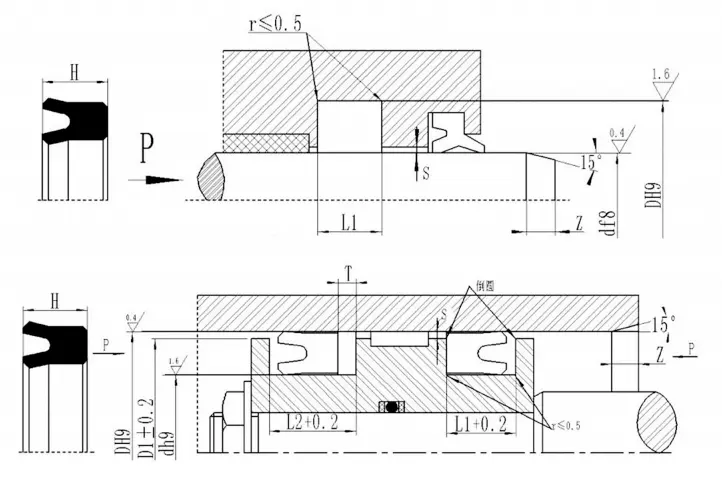

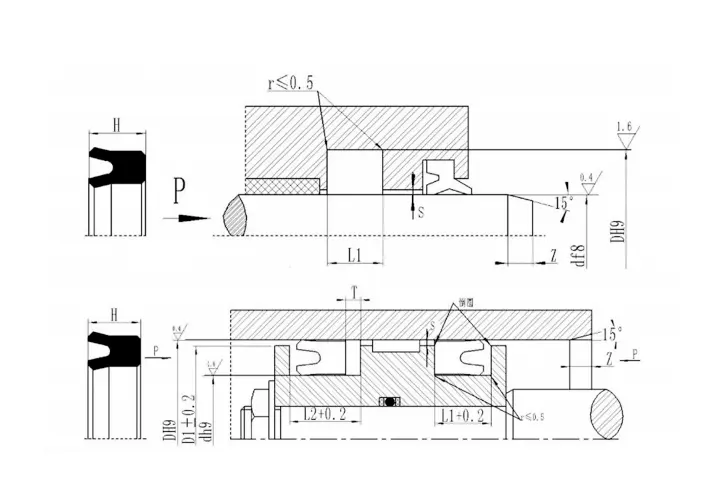

Προδιαγραφές και διαστάσεις:
Uhs| Προδιαγραφές και διαστάσεις αυλάκωσης | ||||||||||||||
| Αριθμός προϊόντος | d | D | H | L1 | L2 | T |
|
Αριθμός προϊόντος | d | D | H | L1 | L2 | T |
| UHS-6*12*5 | 6 | 12 | 5 | 5.7 | 7.2 | 2 | UHS-30*40*6 | 30 | 40 | 6 | 7 | 9 | 3 | |
| UHS-11.2*19.2*5 | 11.2 | 19.2 | 5 | 5.7 | 7.2 | 2 | UHS-31.5*41.5*6 | 31.5 | 41.5 | 6 | 7 | 9 | 3 | |
| UHS-12.5*20.5*5 | 12.5 | 20.5 | 5 | 5.7 | 7.2 | 2 | UHS-32*42*6 | 32 | 42 | 6 | 7 | 9 | 3 | |
| UHS-14*22*5 | 14 | 22 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*6 | 35 | 45 | 6 | 7 | 9 | 3 | |
| UHS-15*23*5 | 15 | 23 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*7 | 35 | 45 | 7 | 8 | 10 | 3 | |
| UHS-16*24*5 | 16 | 24 | 5 | 5.7 | 7.2 | 2 | UHS-35.5*45*6 | 35.5 | 45 | 6 | 7 | 9 | 3 | |
| UHS-18*26*5 | 18 | 26 | 5 | 5.7 | 7.2 | 2 | UHS-38*48*6 | 38 | 48 | 6 | 7 | 9 | 3 | |
| UHS-20*28*5 | 20 | 28 | 5 | 5.7 | 7.2 | 2 | UHS-40*50*6 | 40 | 50 | 6 | 7 | 9 | 3 | |
| UHS-22.4*30*5 | 22.4 | 30 | 5 | 5.7 | 7.2 | 2 | UHS-45*55*6 | 45 | 55 | 6 | 7 | 9 | 3 | |
| UHS-23.5*31.5*5 | 23.5 | 31.5 | 5 | 5.7 | 7.2 | 2 | UHS-45*56*7 | 45 | 56 | 7 | 8 | 10 | 3 | |
| UHS-25*33*5 | 25 | 33 | 5 | 5.7 | 7.2 | 2 | UHS-47*57*6 | 47 | 57 | 6 | 7 | 9 | 3 | |
| UHS-27*35*5 | 27 | 35 | 5 | 5.7 | 7.2 | 2 |
|
UHS-50*60*6 | 50 | 60 | 6 | 7 | 9 | 3 |
| UHS-28*35.5*5 | 28 | 35.5 | 5 | 5.7 | 7.2 | 2 |
|
UHS-53*63*6 | 53 | 63 | 6 | 7 | 9 | 3 |

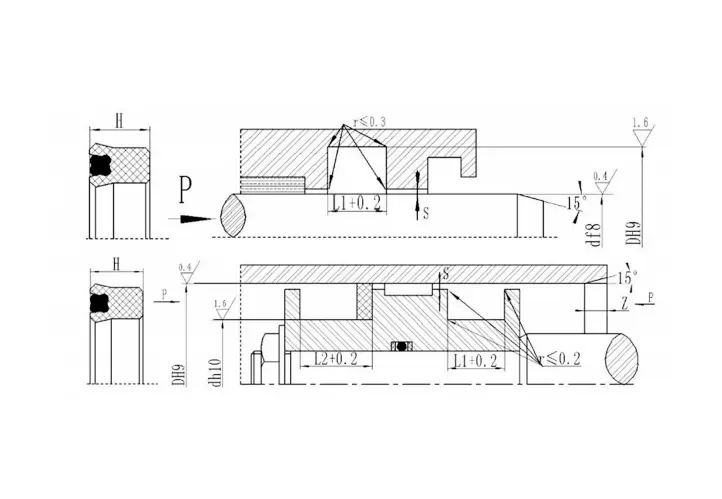

| ΠΑΡΑΔΕΙΓΜΑ ΠΑΡΑΓΓΕΛΙΑ ΠΙΝΑΚΑΣ ΠΑΡΑΓΓΕΛΙΑ: RCBKY 800 × 770 × 18 (D × D × H) | |||||||
| Αριθμός προϊόντος | D | d | H | ΑΠΟ | L1 | L2 | Zmin |
| RCBKY250*225*16 | 250 | 225 | 16 | 247 | 18 | 21.5 | 10 |
| RCBKY255*230*16 | 255 | 230 | 16 | 252 | 18 | 21.5 | 10 |
| RCBKY265*240*16 | 265 | 240 | 16 | 262 | 18 | 21.5 | 10 |
| RCBKY275*250*16 | 275 | 250 | 16 | 272 | 18 | 21.5 | 10 |
| Rcbky280*255*16 | 280 | 255 | 16 | 277 | 18 | 21.5 | 10 |
| RCBKY300*275*16 | 300 | 275 | 16 | 297 | 18 | 21.5 | 10 |
| RCBKY305*280*16 | 305 | 280 | 16 | 302 | 18 | 21.5 | 10 |
| RCBKY320*295*16 | 320 | 295 | 16 | 317 | 18 | 21.5 | 10 |
| RCBKY325*300*16 | 325 | 300 | 16 | 322 | 18 | 21.5 | 10 |
| RCBKY340*315*16 | 340 | 315 | 16 | 337 | 18 | 21.5 | 10 |
| RCBKY345*320*16 | 345 | 320 | 16 | 342 | 18 | 21.5 | 10 |
| RCBKY350*325*16 | 350 | 325 | 16 | 347 | 18 | 21.5 | 10 |
| RCBKY355*330*16 | 355 | 330 | 16 | 352 | 18 | 21.5 | 10 |
| Τυπικός πίνακας μεγέθους | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 3 | 8.5 | 4 | 4.4 | 15 | 23 | 5.7 | 6.3 | 20 | 28 | 5.7 | 6.3 | 24 | 32 | 7 | 7.7 | |||
| 6 | 14 | 5.7 | 6.3 | 16 | 24 | 5.7 | 6.3 | 20 | 28 | 6.5 | 7.2 | 24 | 35 | 5.7 | 6.3 | |||
| 8 | 16 | 5.7 | 6.3 | 16 | 26 | 7.3 | 8 | 20 | 30 | 7.3 | 8 | 25 | 33 | 5.7 | 6.3 | |||
| 10 | 18 | 5.7 | 6.3 | 18 | 24 | 5 | 5.5 | 22 | 30 | 5.7 | 6.3 | 25 | 35 | 7 | 7.7 | |||
| 10 | 20 | 7.3 | 8 | 18 | 26 | 5.7 | 6.3 | 22 | 32 | 7.3 | 8 | 25 | 35 | 7.3 | 8 | |||
| 12 | 20 | 5.7 | 6.3 | 18 | 28 | 7.3 | 8 | 22 | 35 | 10 | 11 | 25 | 40 | 10 | 11 | |||
| 12 | 22 | 7.3 | 8 | 20 | 28 | 5.5 | 6 | 24 | 30 | 5 | 5.5 | 25 | 40 | 11 | 12.1 | |||
| ΠΑΡΑΔΕΙΓΜΑ ΠΑΡΑΓΓΕΛΙΑ ΠΙΝΑΚΑΣ ΠΑΡΑΓΓΕΛΙΑ: VAD 65 × 75 × 8 (d × d × h) | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 20 | 28 | 5 | 6 | 55 | 70 | 9 | 10 | 80 | 90 | 8 | 9 | 110 | 130 | 10 | 11 | |||
| 25 | 33 | 5 | 6 | 63 | 75 | 8.7 | 10 | 80 | 100 | 12 | 13 | 110 | 130 | 15 | 16 | |||
| 28 | 36 | 5 | 6 | 65 | 75 | 8 | 9 | 85 | 100 | 10 | 11 | 110 | 130 | 16 | 17 | |||
| 30 | 40 | 6 | 7 | 65 | 85 | 12 | 13 | 90 | 105 | 12 | 13 | 112 | 125 | 10 | 11 | |||
| 32 | 42 | 6 | 7 | 65 | 75 | 7 | 8 | 90 | 110 | 10 | 11 | 115 | 135 | 12 | 13 | |||
| 32 | 40 | 8 | 9 | 70 | 83 | 10 | 11 | 90 | 110 | 12 | 13 | 115 | 135 | 16 | 17 | |||
| 35 | 45 | 6 | 7 | 70 | 85 | 9 | 10 | 90 | 100 | 7 | 8 | 115 | 130 | 10 | 11 | |||
| 38 | 48 | 6 | 7 | 70 | 85 | 10 | 11 | 90 | 105 | 11.4 | 12 | 120 | 140 | 10 | 11 | |||
| 40 | 50 | 6 | 7 | 70 | 90 | 12 | 13 | 95 | 120 | 12 | 13 | 120 | 140 | 12 | 13 | |||
| 40 | 50 | 7.3 | 8 | 70 | 80 | 6 | 7 | 100 | 120 | 12 | 13 | 130 | 150 | 12 | 13 | |||
| 45 | 55 | 7 | 8 | 70 | 80 | 7 | 8 | 105 | 120 | 9 | 10 | 140 | 160 | 13 | 14 | |||
| 45α | 55 | 6 | 7 | 75 | 90 | 10 | 11 | 105 | 120 | 10 | 11 | 145 | 160 | 10 | 11 | |||
| 50 | 65 | 9 | 10 | 75 | 95 | 12 | 13 | 105 | 125 | 12 | 13 | 180 | 200 | 13 | 14 | |||
| 50 | 60 | 7.3 | 8 | 75 | 90 | 6 | 7 | 110 | 125 | 9 | 10 |
|
|
|
|
|||
| 55 | 65 | 9 | 10 | 80 | 90 | 11.4 | 12 | 110 | 125 | 10 | 11 |
|
|
|
|
|||
| ΣΗΜΕΙΩΣΗ: Οι στροφές των σφραγίδων δεν περιορίζονται από αυτόν τον πίνακα και μπορούν να παρέχονται σε οποιοδήποτε μέγεθος. | ||||||||||||||||||
| ΠΑΡΑΔΕΙΓΜΑ ΠΑΡΑΔΕΙΓΜΑ ΠΑΡΑΔΕΙΓΜΑ: KI-A 50 × 60 × 7 (D × D × H) | |||||||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 10 | 18 | 5.5 | 6.3 | 24 | 32 | 6 | 7 | 40 | 48 | 6 | 7 | 60 | 70 | 7.5 | 8.5 | 85 | 93 | 6.5 | 7.5 | ||||
| 12 | 20 | 5.5 | 6.3 | 25 | 33 | 6 | 7 | 40 | 48 | 8 | 9 | 63 | 71 | 8 | 9 | 85 | 94 | 15 | 16 | ||||
| 14 | 22 | 5.5 | 6.3 | 25 | 33 | 8 | 9 | 42 | 50 | 6 | 7 | 65 | 73 | 8 | 9 | 85 | 97 | 9 | 10 | ||||
| 16 | 24 | 6 | 7 | 28 | 36 | 6 | 7 | 45 | 53 | 8 | 9 | 65 | 73 | 11.5 | 12.5 | 90 | 98 | 8 | 9 | ||||
| 18 | 25 | 5 | 5.8 | 28 | 36 | 8 | 9 | 45 | 55 | 7 | 8 | 65 | 75 | 12 | 13 | 90 | 102 | 9 | 10 | ||||
| 18 | 26 | 6 | 7 | 30 | 38 | 6 | 7 | 50 | 58 | 8 | 9 | 65 | 77 | 9 | 10 | 100 | 108 | 8 | 9 | ||||
| 20 | 26 | 5 | 5.8 | 30 | 38 | 8 | 9 | 50 | 60 | 7 | 8 | 70 | 78 | 8 | 9 | 105 | 113 | 6.5 | 7.5 | ||||
| 20 | 28 | 6 | 7 | 32 | 40 | 6 | 7 | 52 | 60 | 5.5 | 6.3 | 70 | 82 | 9 | 10 | 115 | 124 | 15 | 16 | ||||
| 22 | 28 | 4.5 | 5.3 | 32 | 40 | 8 | 9 | 55 | 63 | 8 | 9 | 75 | 83 | 8 | 9 | 118 | 126 | 13 | 14 | ||||
| 22 | 29 | 5 | 5.8 |
|
32 | 42 | 8 | 9 |
|
55 | 65 | 7.5 | 8.5 |
|
75 | 87 | 9 | 10 |
|
125 | 133 | 6.5 | 7.5 |
| 22 | 30 | 6 | 7 |
|
35 | 43 | 6 | 7 |
|
55 | 65 | 10 | 11 |
|
78 | 86 | 8 | 9 |
|
145 | 153 | 6.5 | 7.5 |
| 22 | 30 | 7 | 8 |
|
36 | 44 | 6 | 7 |
|
55 | 65 | 12 | 13 |
|
80 | 88 | 8 | 9 |
|
|
|
|
|
| 22 | 32 | 8 | 9 | 36 | 44 | 8 | 9 | 60 | 68 | 8 | 9 | 80 | 90 | 10 | 11 |
|
|
|
|
||||
| 24 | 30 | 8 | 9 | 38 | 45 | 6 | 7 | 60 | 68 | 13 | 14 | 80 | 92 | 9 | 10 |
|
|
|
|
||||
