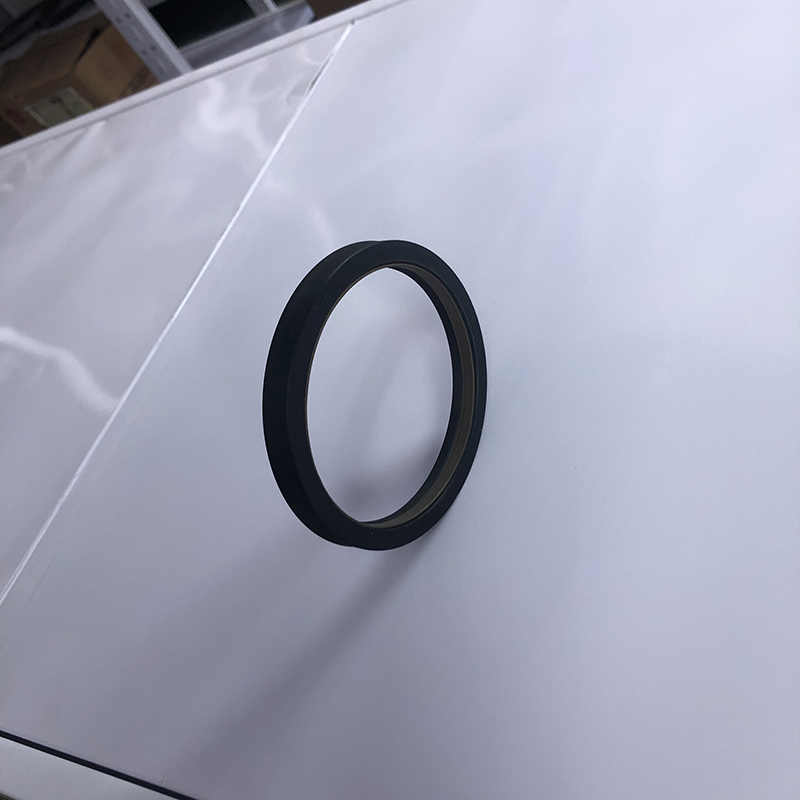

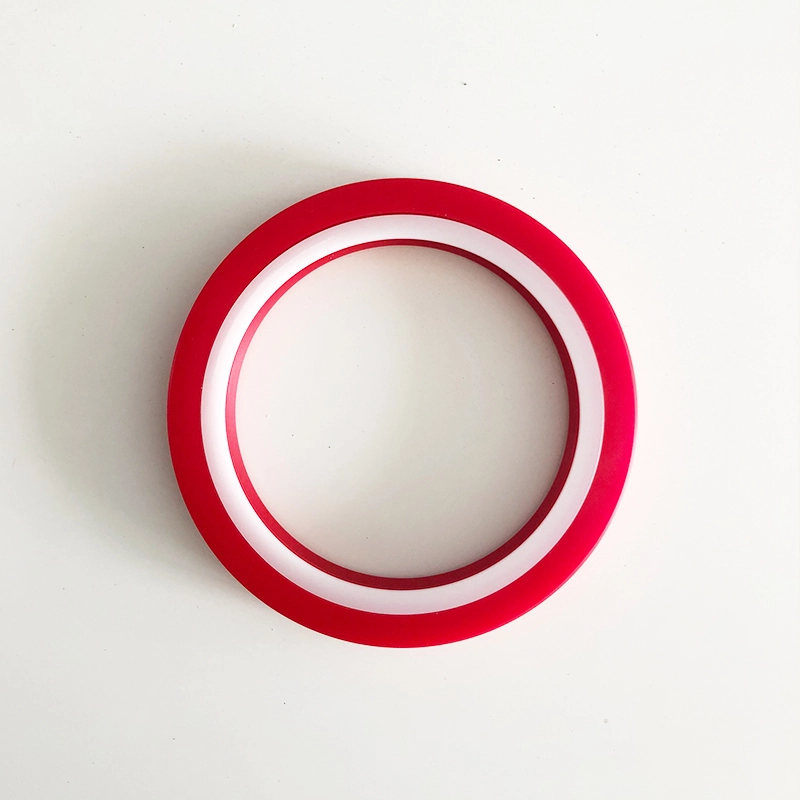

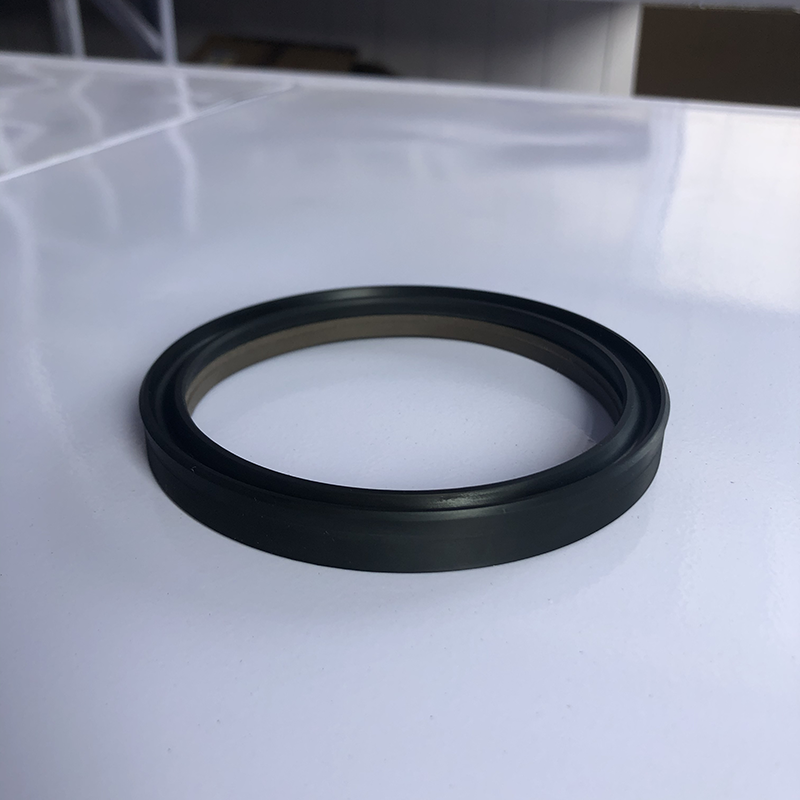

Το Ruichen Seals έχει εκτεταμένη εμπειρία στην παραγωγή και την ανάπτυξη σφραγίδων και υλικών σφράγισης. Οι υδραυλικές σφραγίδες των ράβδων εμβόλου περιλαμβάνουν μια ποικιλία διαφορετικών μοντέλων. Μπορείτε να κάνετε μια κατάλληλη επιλογή με βάση τις λεπτομερείς πληροφορίες παρακάτω ή να επικοινωνήσετε μαζί μας για να αποκτήσετε μια πιο κατάλληλη και προσαρμοσμένη λύση στεγανοποίησης.

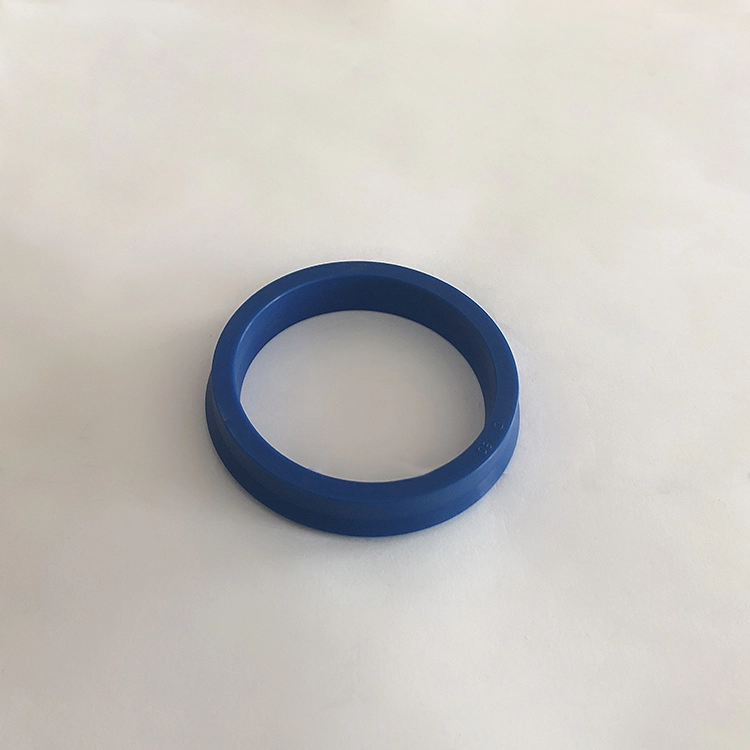

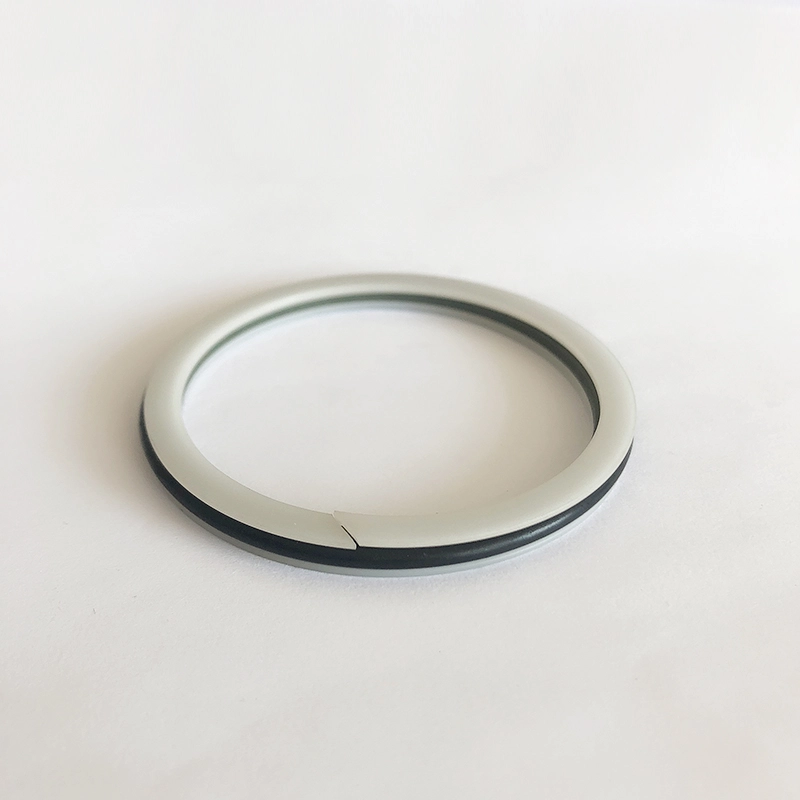

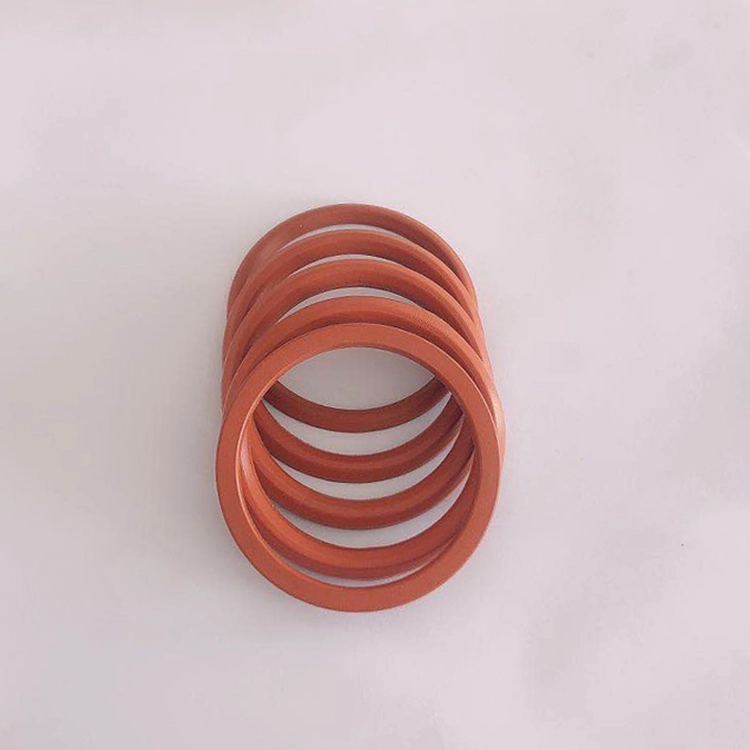

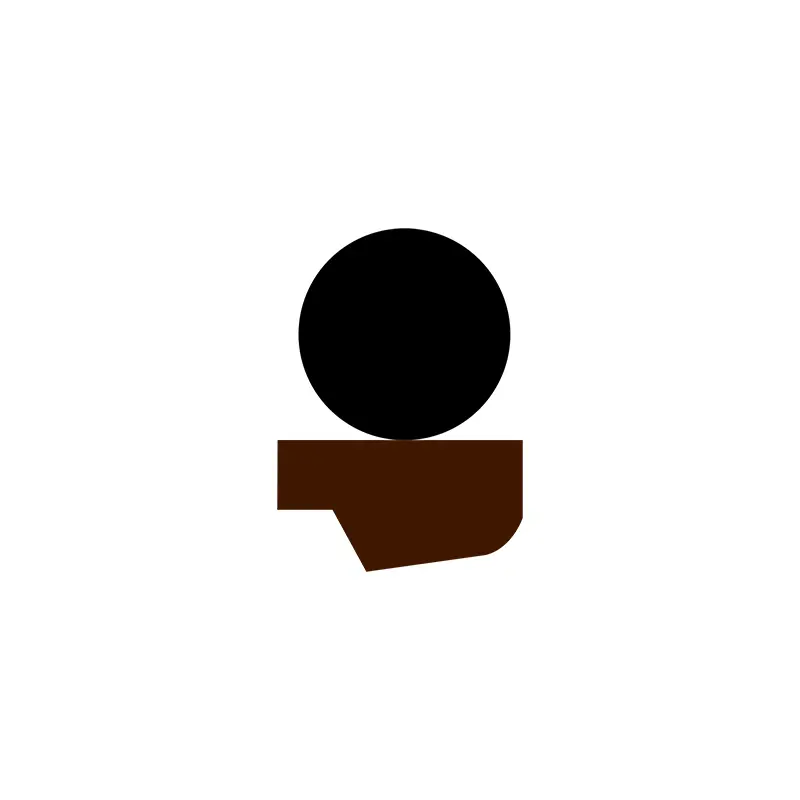

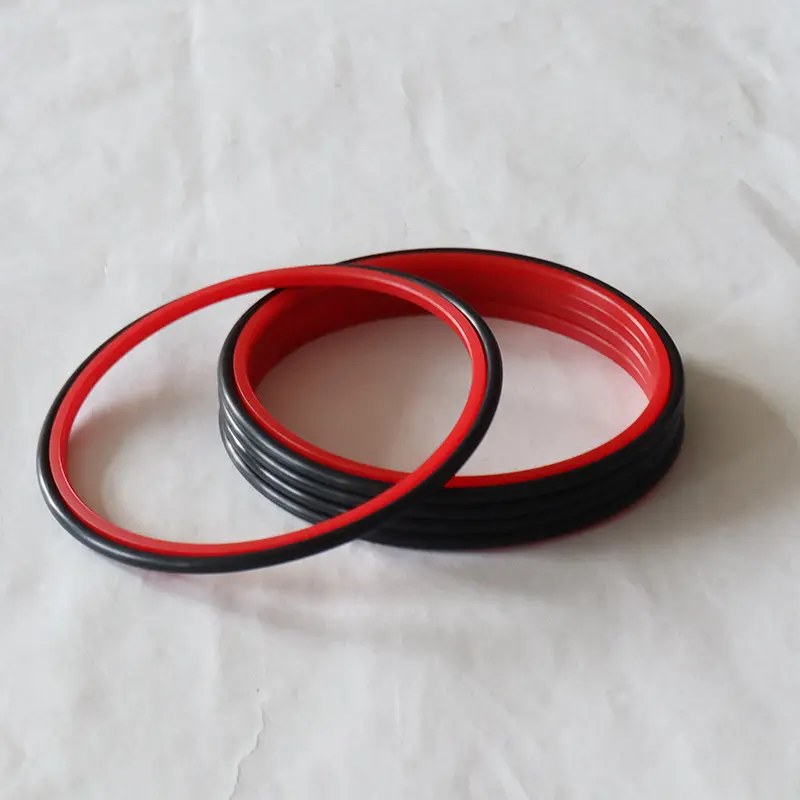

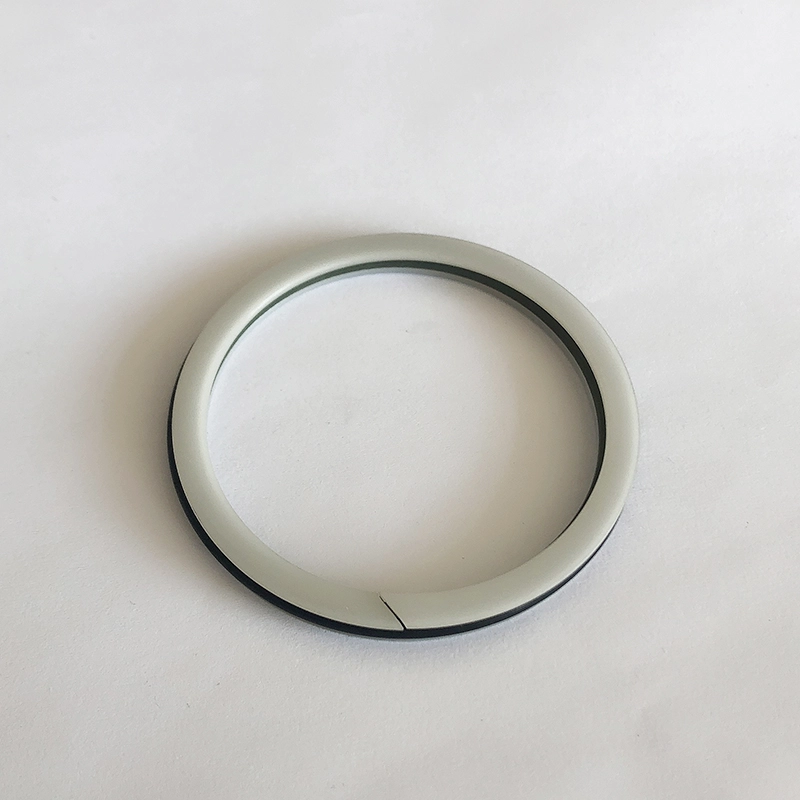

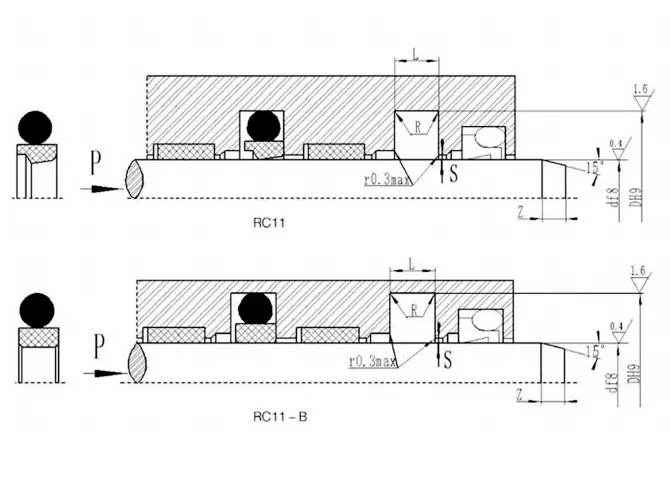

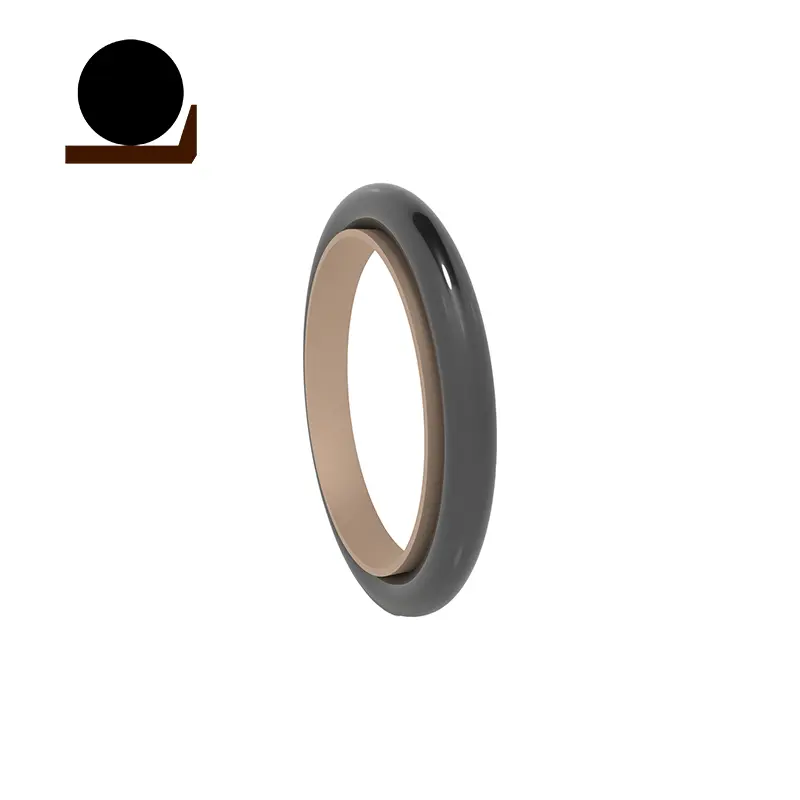

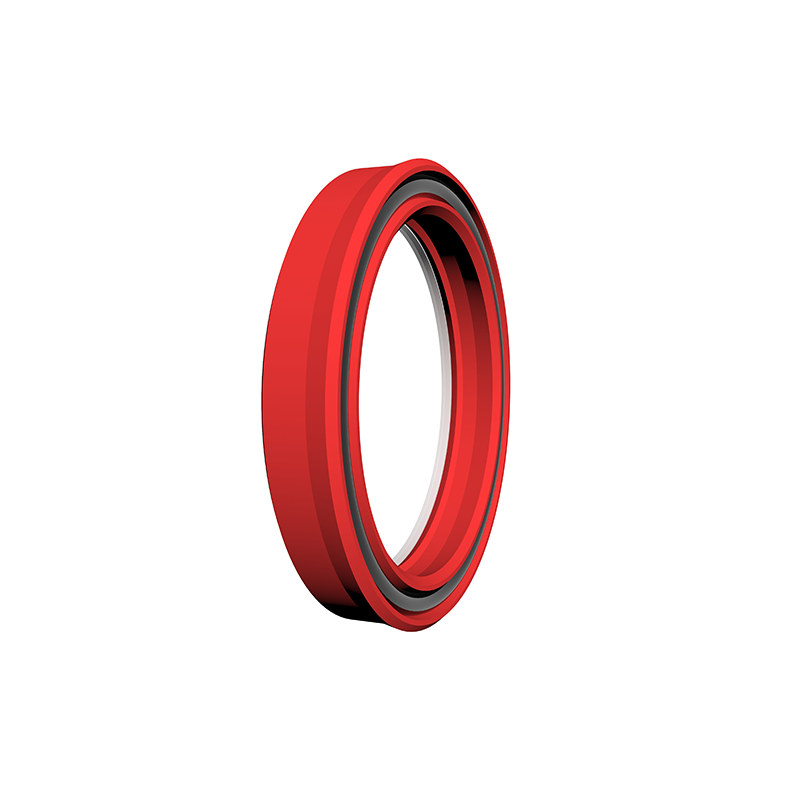

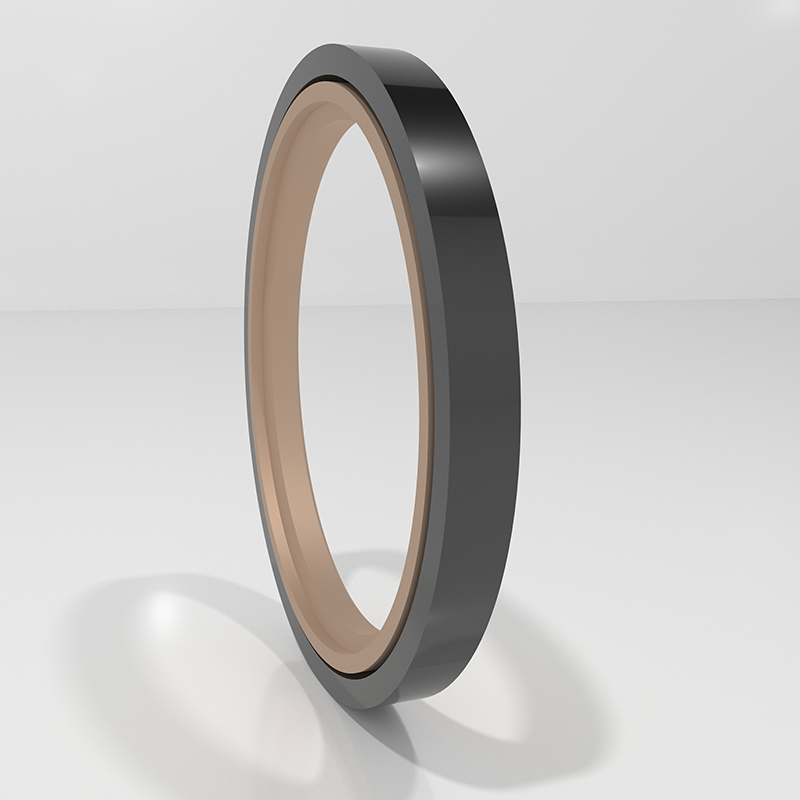

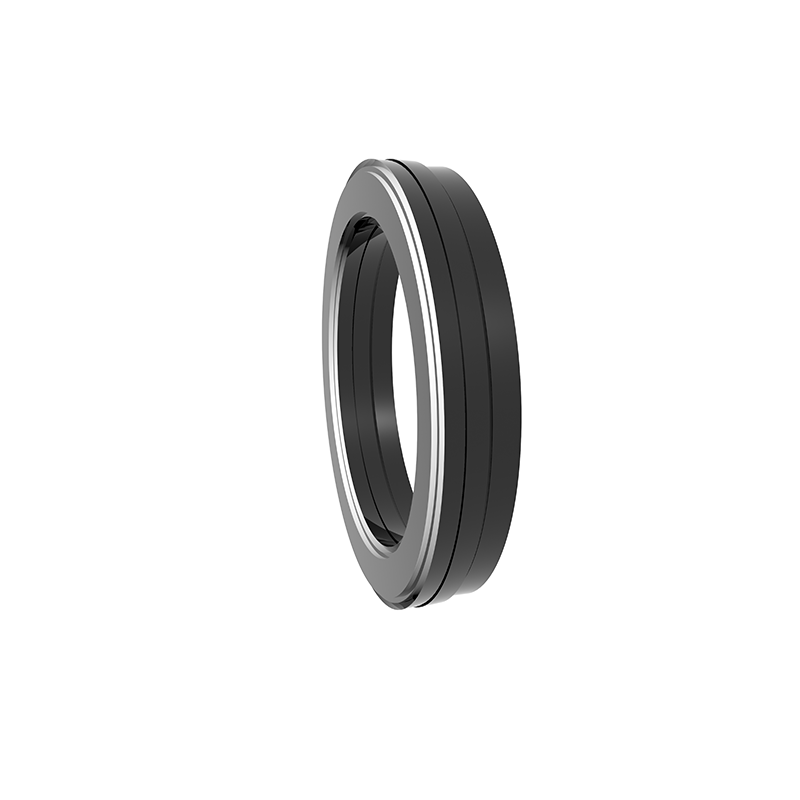

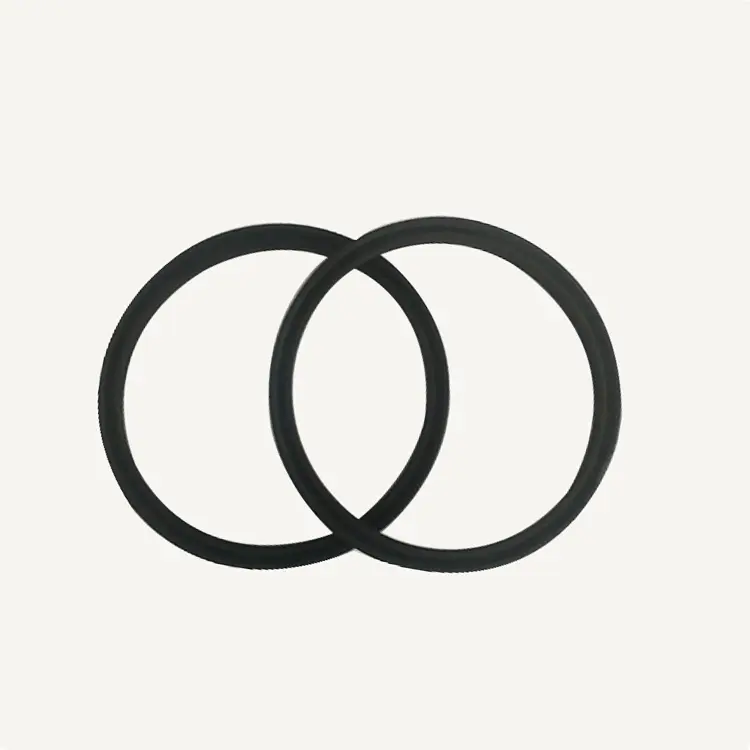

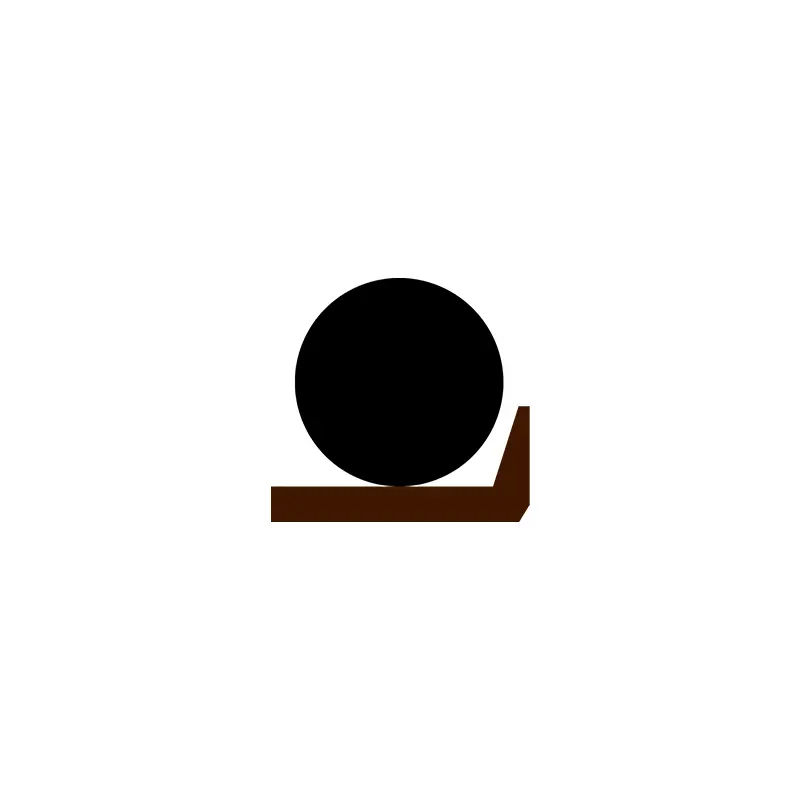

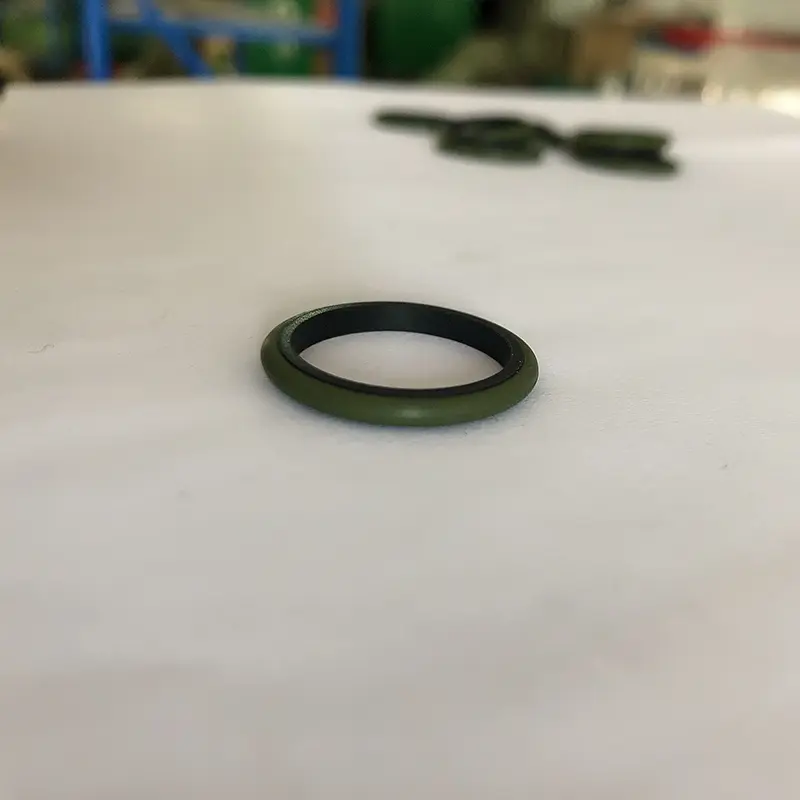

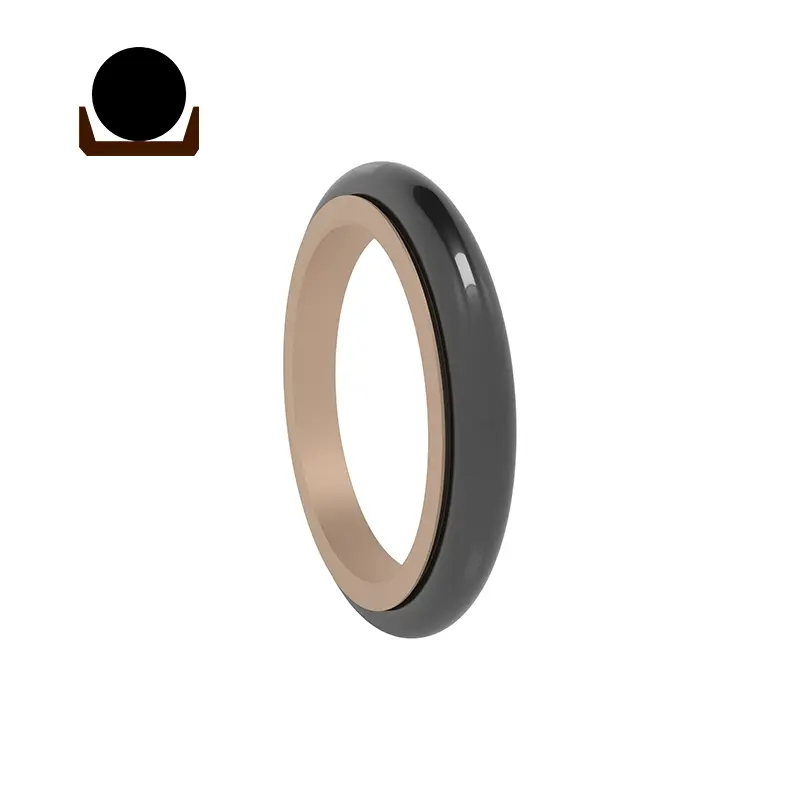

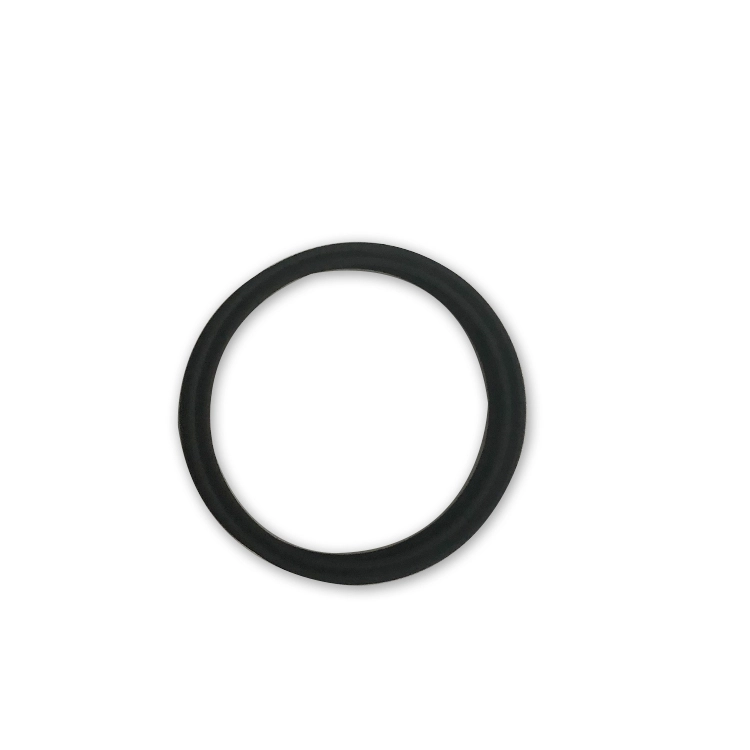

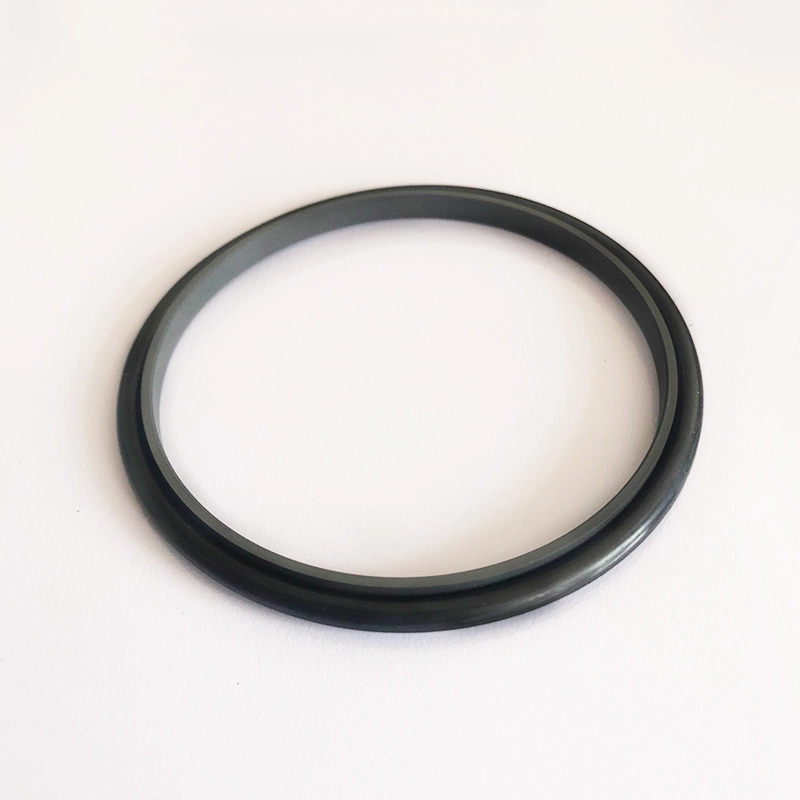

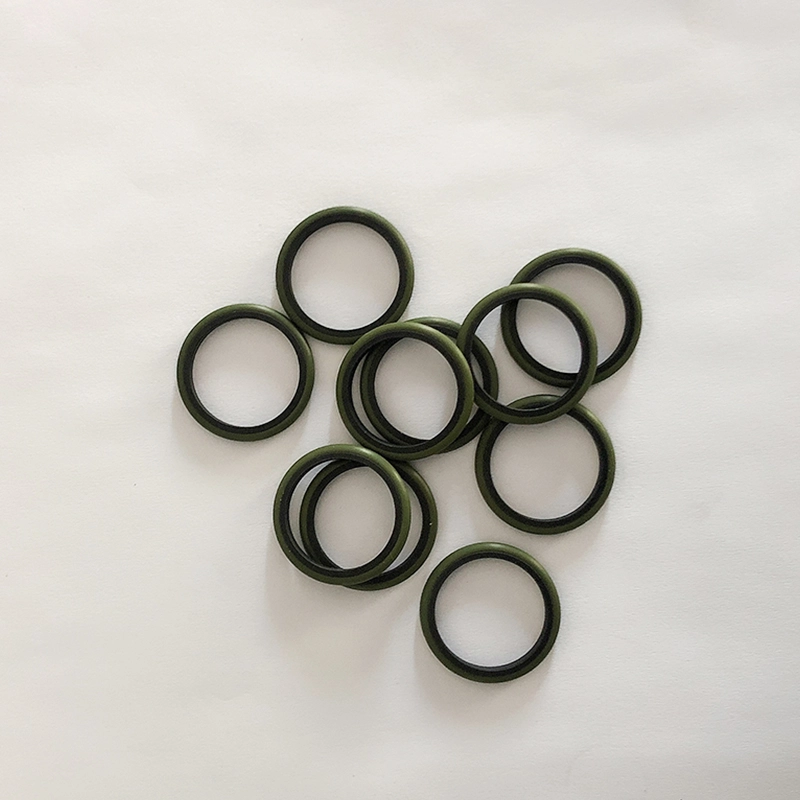

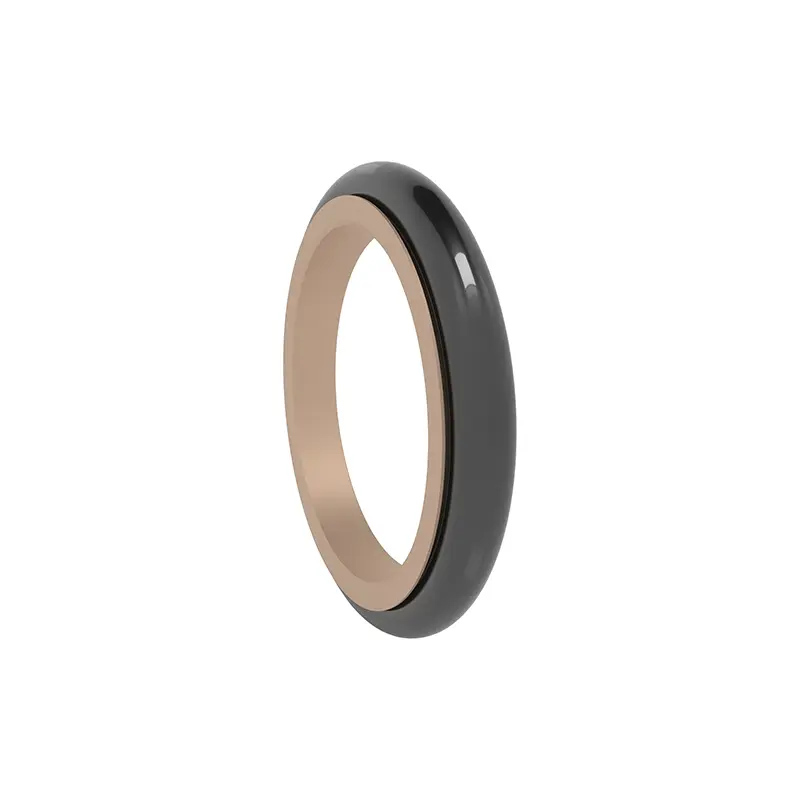

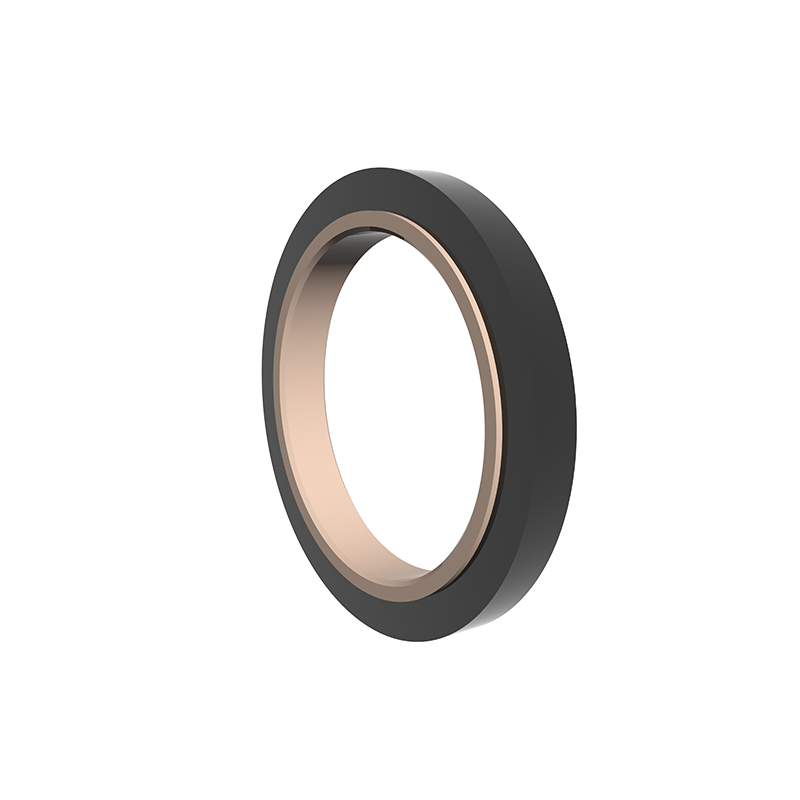

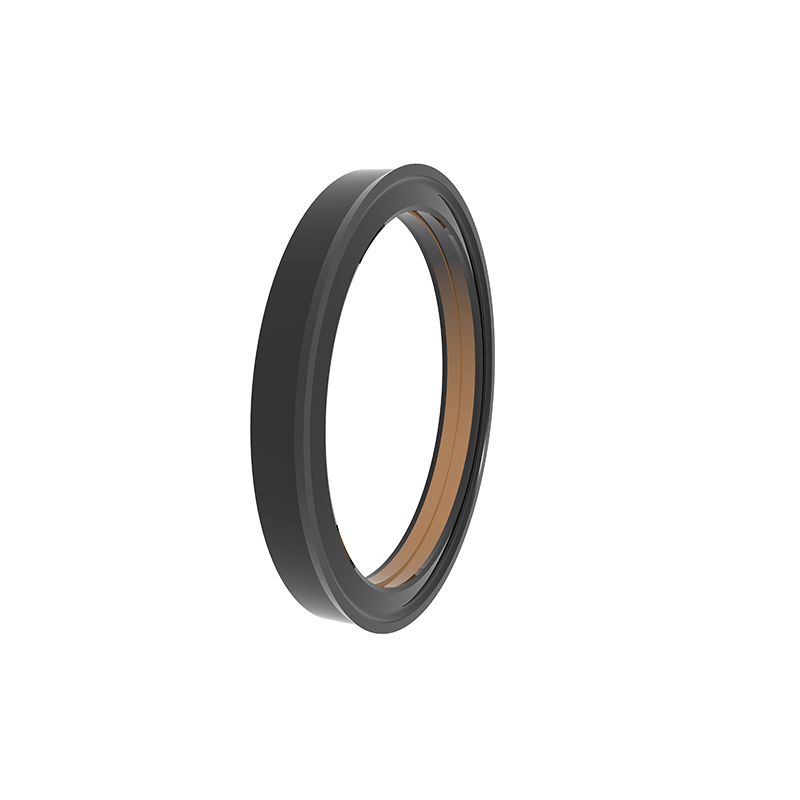

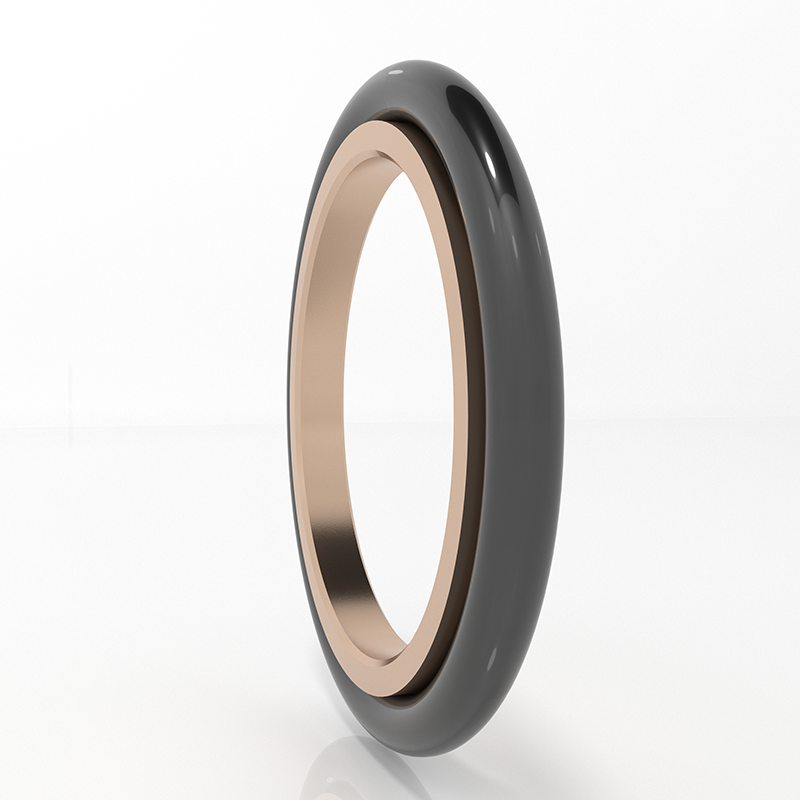

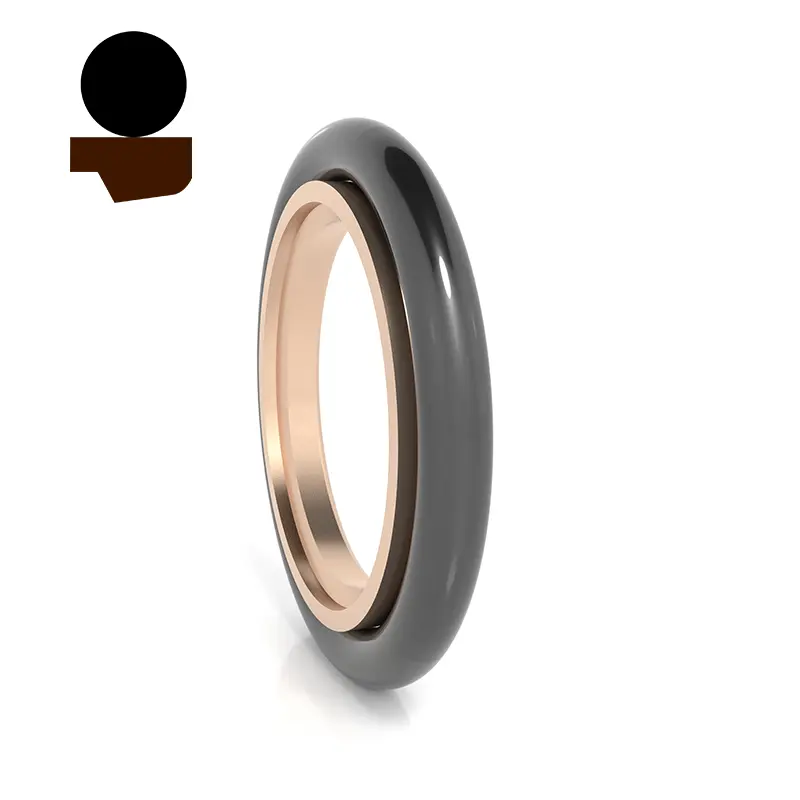

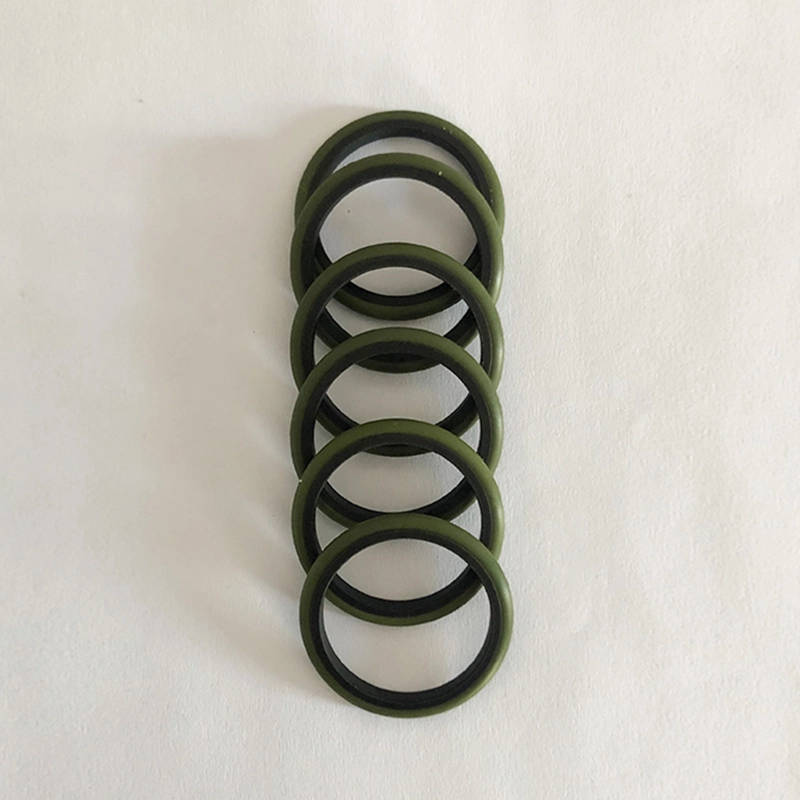

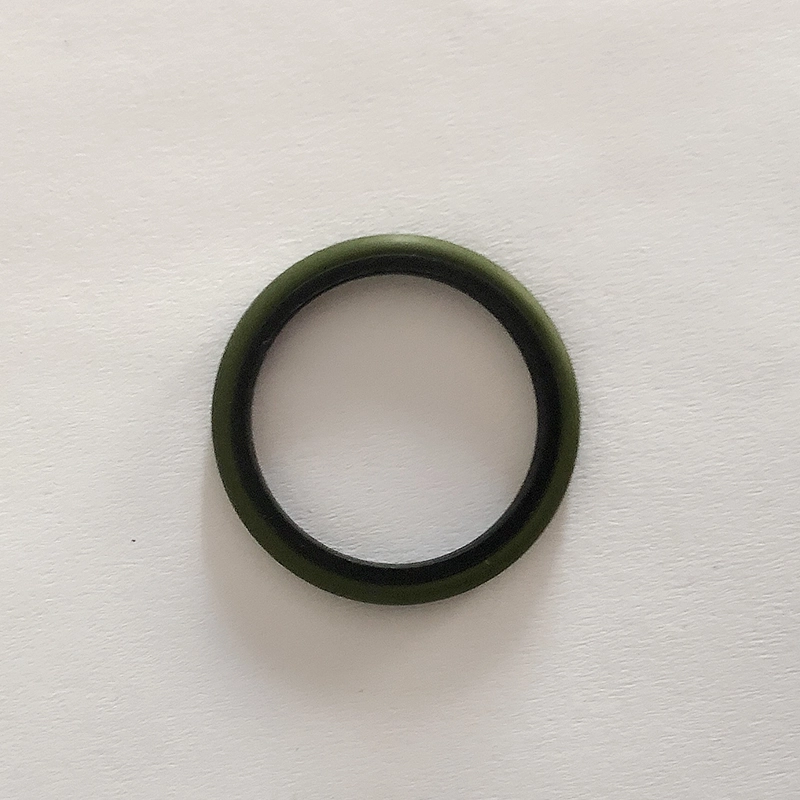

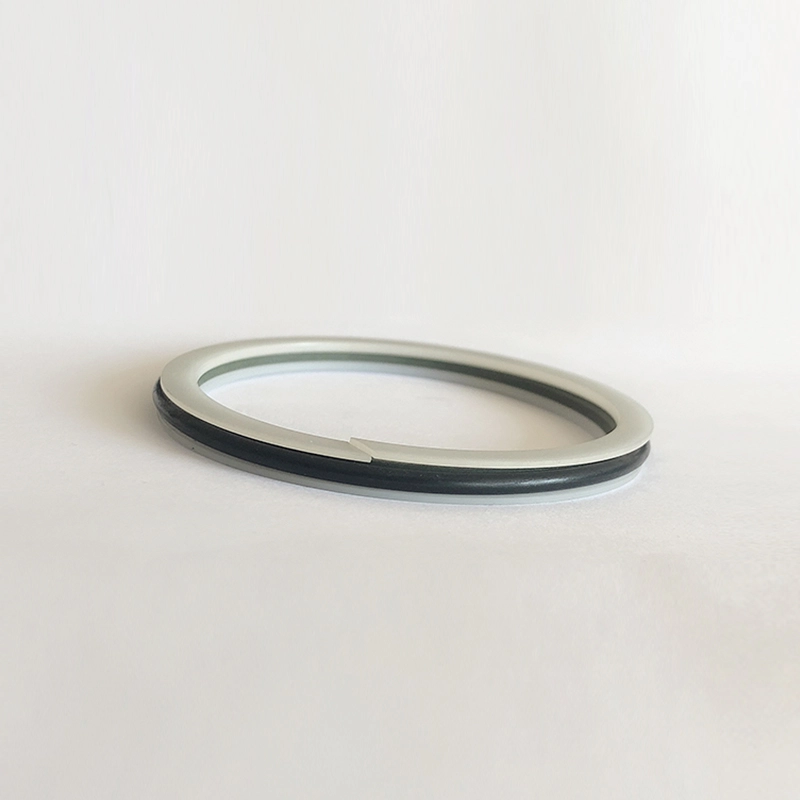

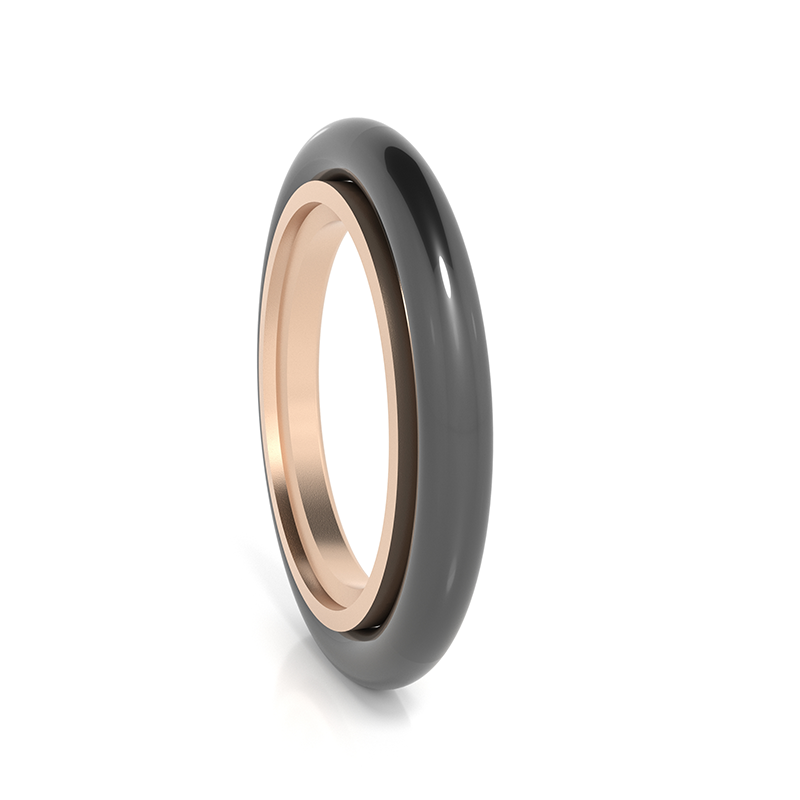

Το RC11 αποτελείται από ένα γεμισμένο δακτύλιο στεγανοποίησης PTFE και ένα δακτύλιο από καουτσούκ σε σχήμα Ο, κατάλληλο για υδραυλική παλινδρομική κίνηση μίας κατεύθυνσης σφράγισης πίεσης.

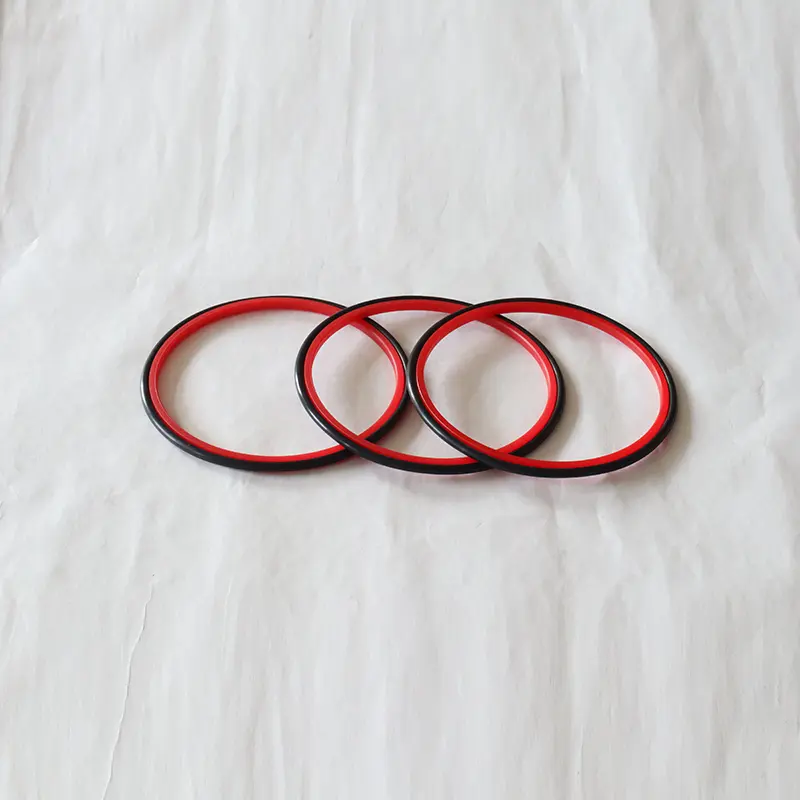

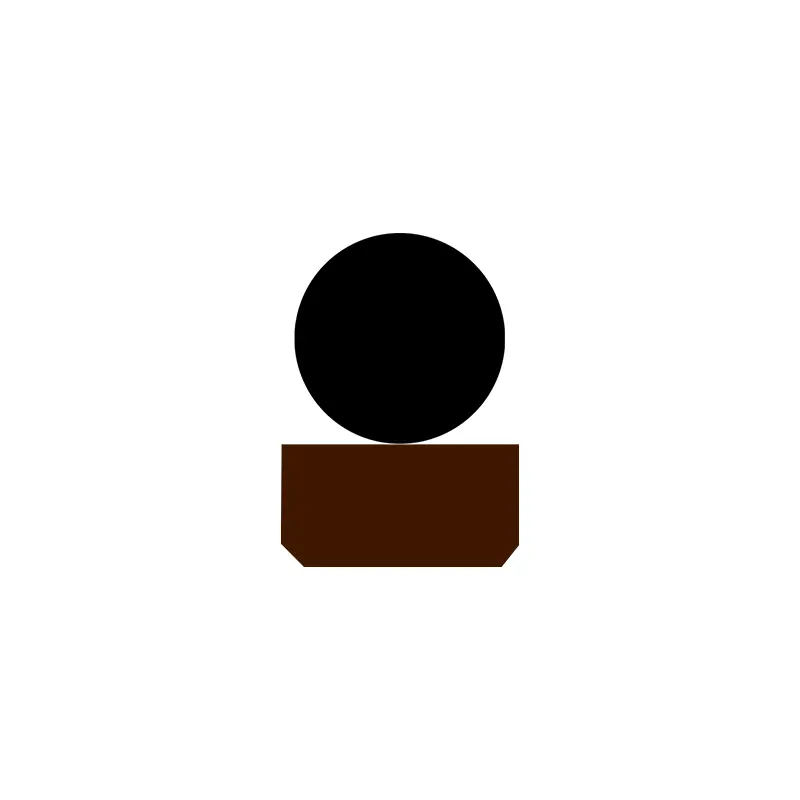

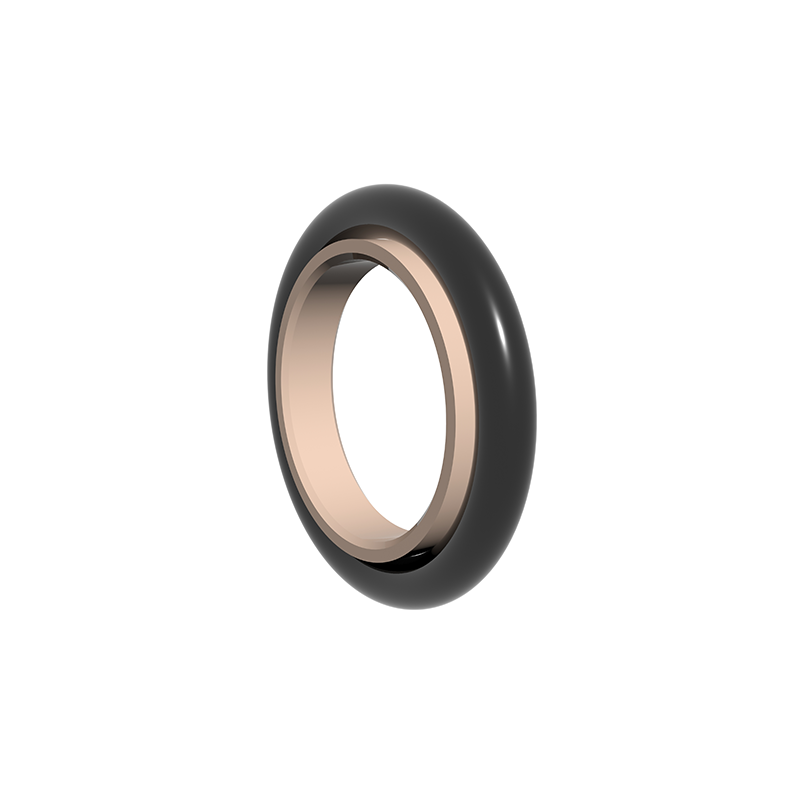

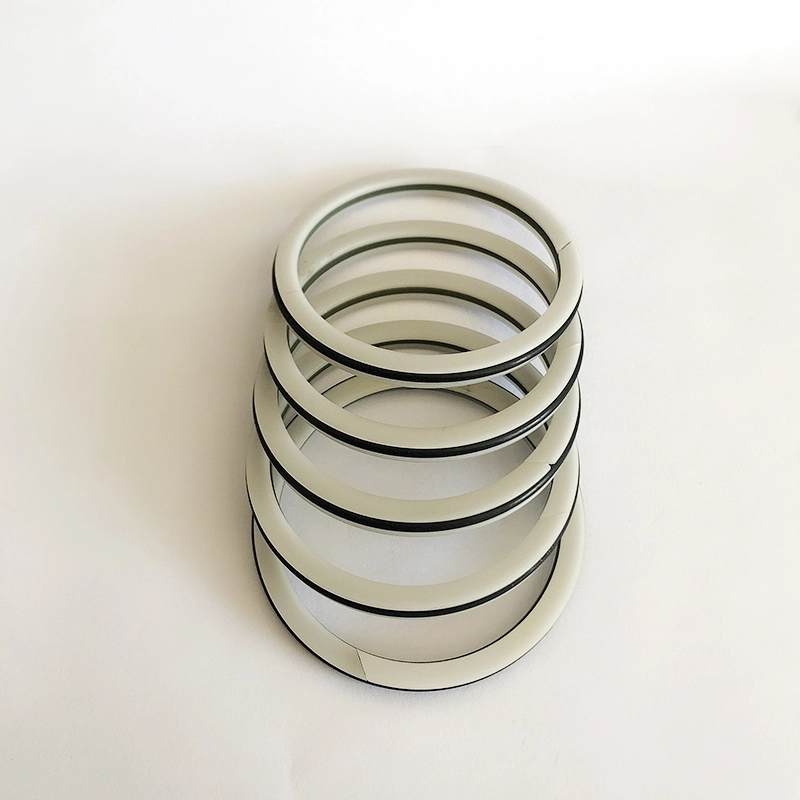

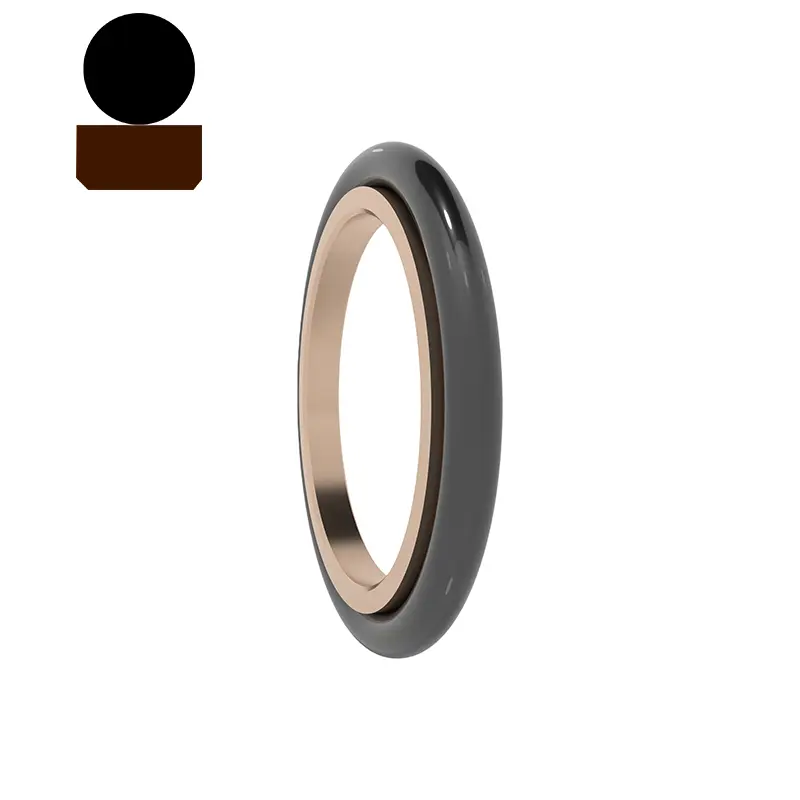

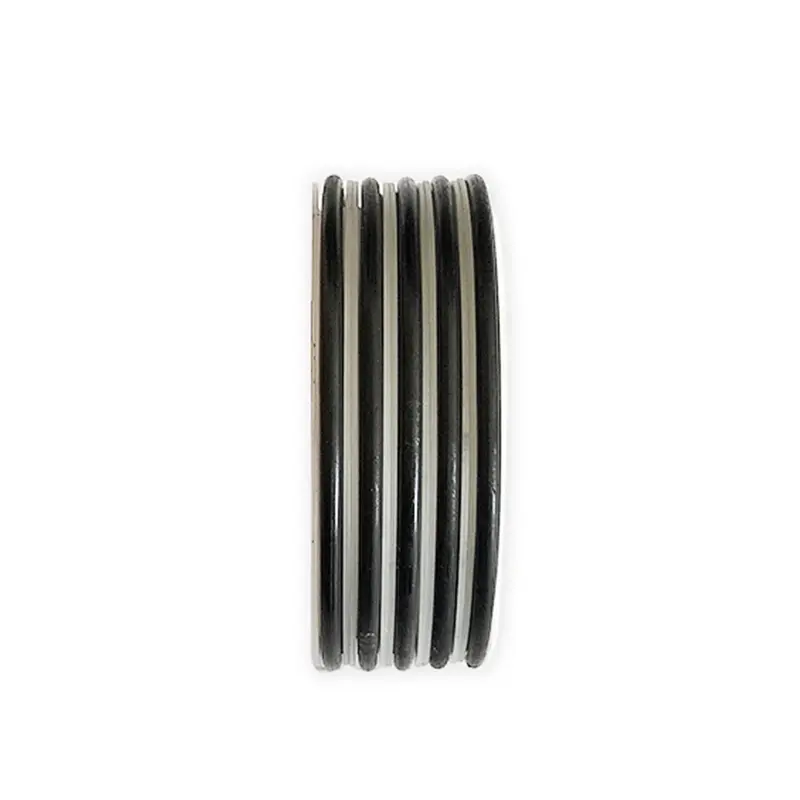

Το RC11-B αποτελείται από ένα γεμάτο ορθογώνιο δακτύλιο στεγανοποίησης PTFE και ένα δακτύλιο από καουτσούκ σε σχήμα Ο, κατάλληλο για υδραυλική παλινδρομική κίνηση αμφίδρομης σφράγισης πίεσης. Ο δακτύλιος Ο παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου στεγανοποίησης. Χρησιμοποιείται γενικά σε συνδυασμό με ένα δακτύλιο οδηγού. Οι αυλακώσεις (ανοιχτές) πρέπει να χρησιμοποιούνται για διαμέτρους ράβδων μικρότερη από 30mm. Χαρακτηριστικά:
1. Χαμηλή τριβή, μικρή αντίσταση εκκίνησης, ομαλή κίνηση, ίση δυναμική και στατική τριβή, χωρίς σέρβις.
2. Πολύ υψηλή σταθερότητα πίεσης υπό πίεση και σκληρές συνθήκες.
3. Υψηλή ζωή, μπορεί να χρησιμοποιηθεί για σφραγίδες λίπανσης χωρίς λάδι.
4. Μπορεί να χρησιμοποιηθεί για τη σφράγιση μέσων χαμηλού ιξώδους όπως το νερό.

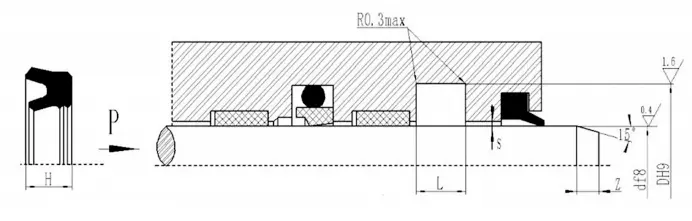

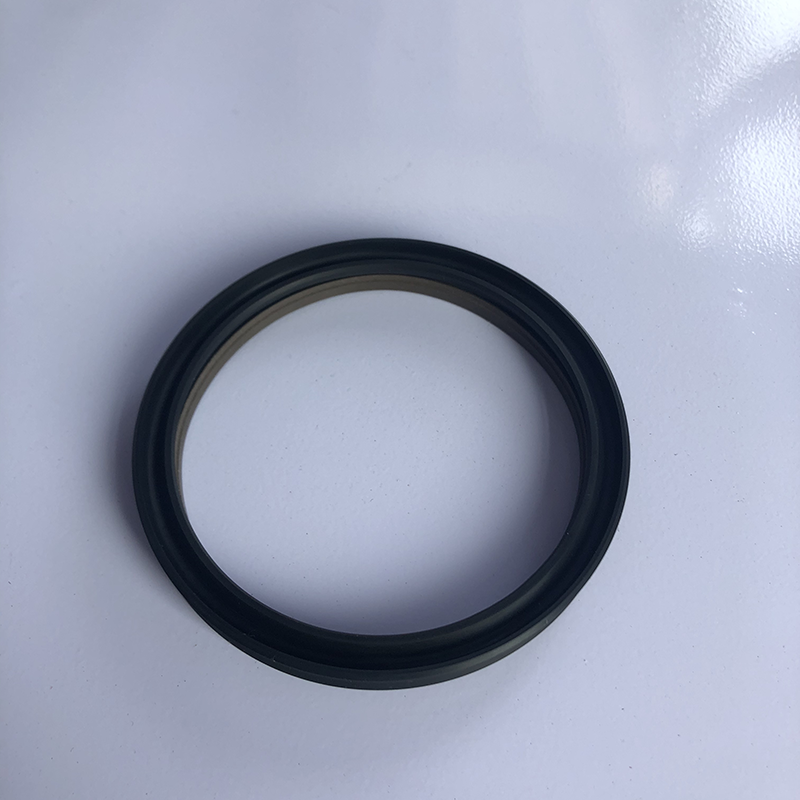

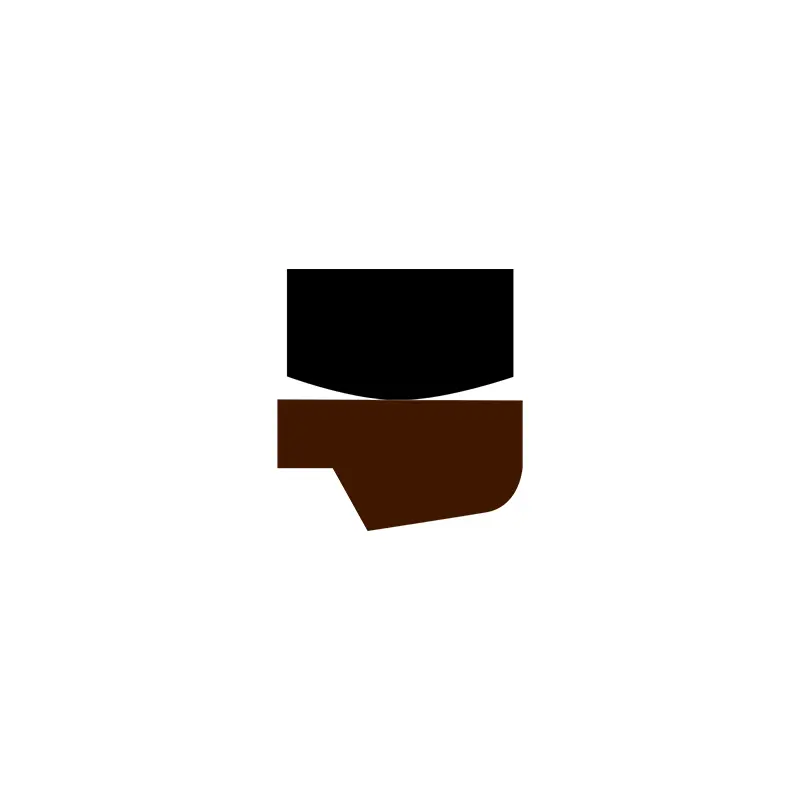

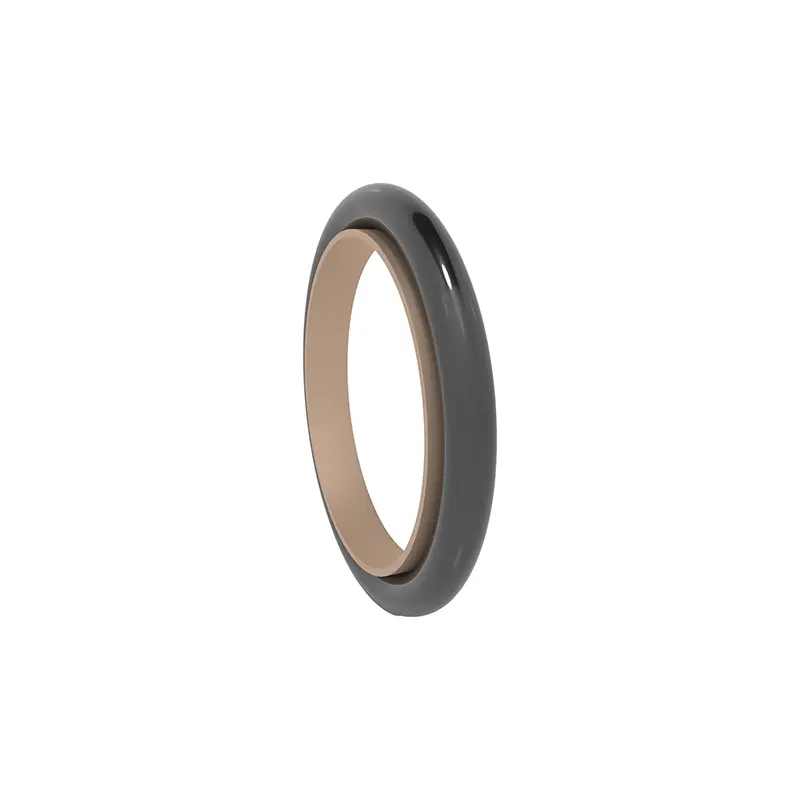

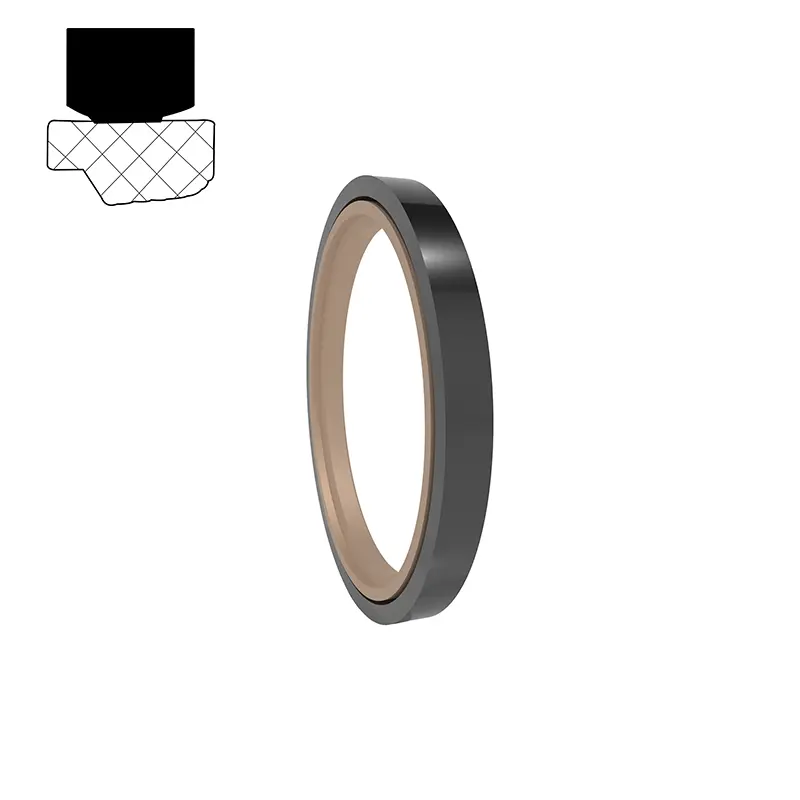

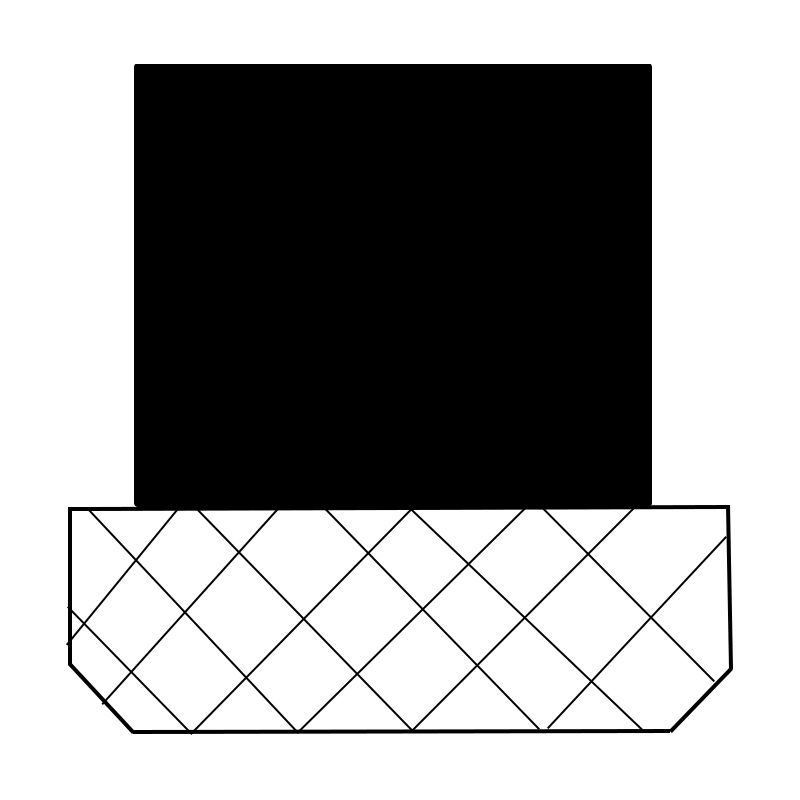

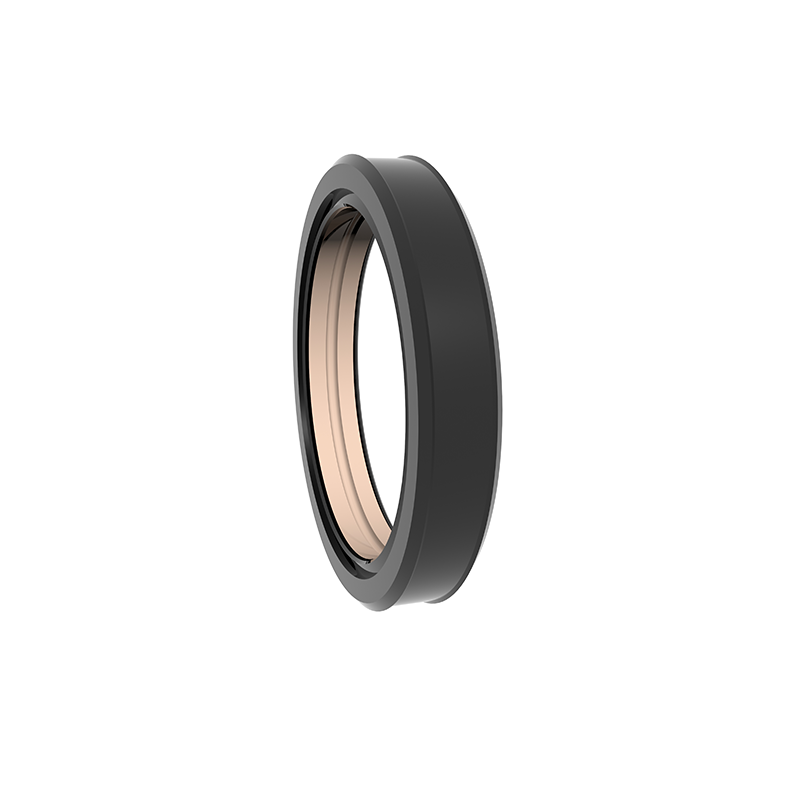

Το RC12 αποτελείται από ένα γεμισμένο δακτύλιο σφράγισης PTFE και ένα ορθογώνιο δακτύλιο από καουτσούκ, κατάλληλο για υδραυλική παλινδρομική κίνηση μονής κατεύθυνσης σφράγισης πίεσης. Ο ορθογώνιος δακτύλιος παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου στεγανοποίησης. Χρησιμοποιείται γενικά σε συνδυασμό με ένα δακτύλιο οδηγού. Οι αυλακώσεις (ανοιχτές) πρέπει να χρησιμοποιούνται για διαμέτρους ράβδων μικρότερη από 30mm. Χρησιμοποιείται κυρίως σε βαρύ υδραυλικό εξοπλισμό.
Χαρακτηριστικά:
1. Χαμηλή τριβή, μικρή αντίσταση εκκίνησης, ομαλή κίνηση, ίση δυναμική και στατική τριβή, χωρίς σέρβις.
2. Πολύ υψηλή σταθερότητα πίεσης υπό πίεση και σκληρές συνθήκες.
3. Υψηλή ζωή, μπορεί να χρησιμοποιηθεί για σφραγίδες λίπανσης χωρίς λάδι.
4. Μπορεί να χρησιμοποιηθεί για τη σφράγιση μέσων χαμηλού ιξώδους όπως το νερό.

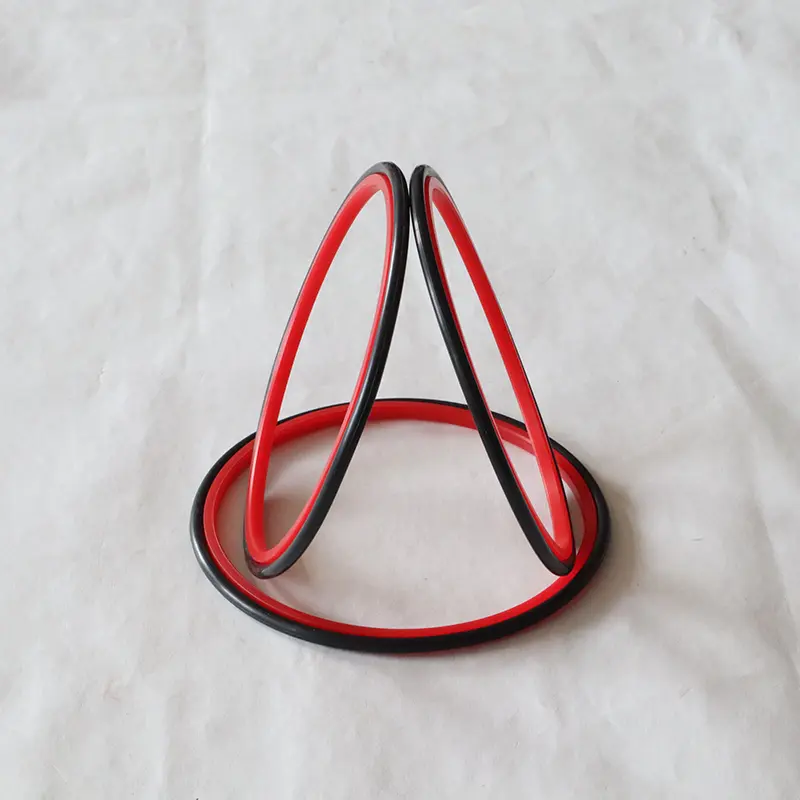

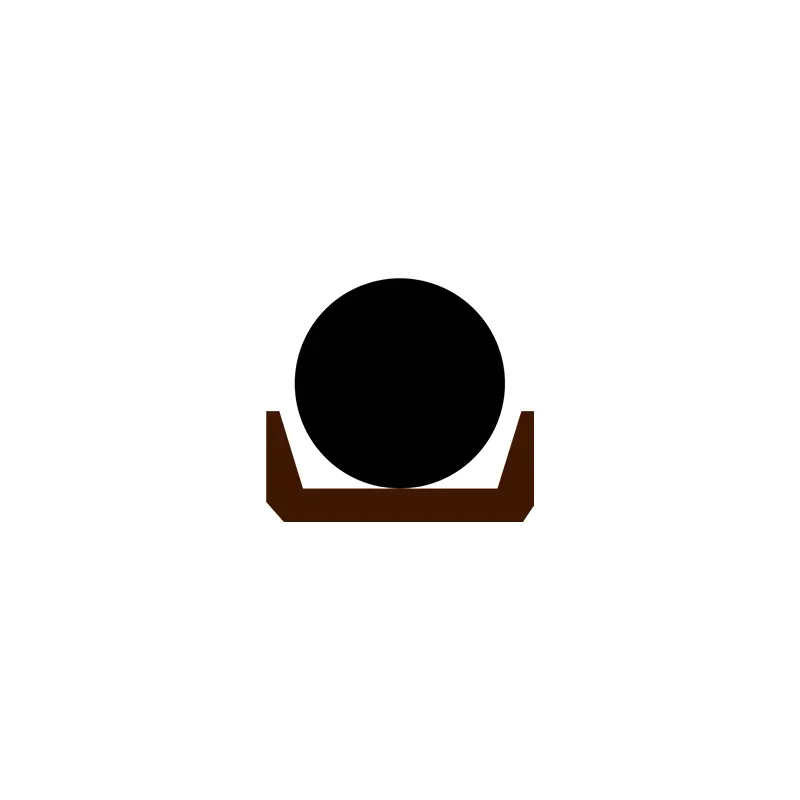

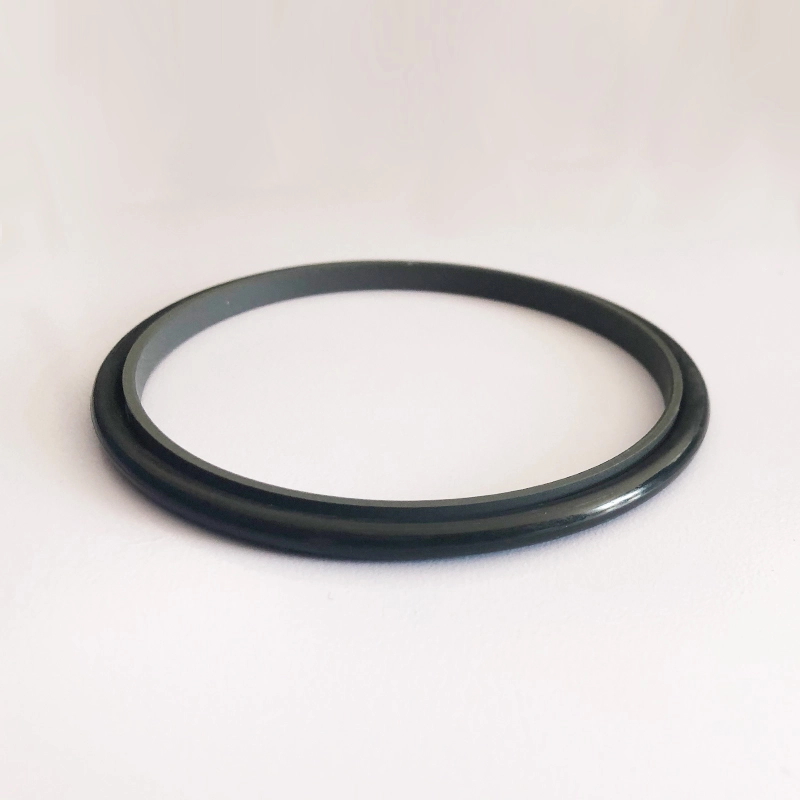

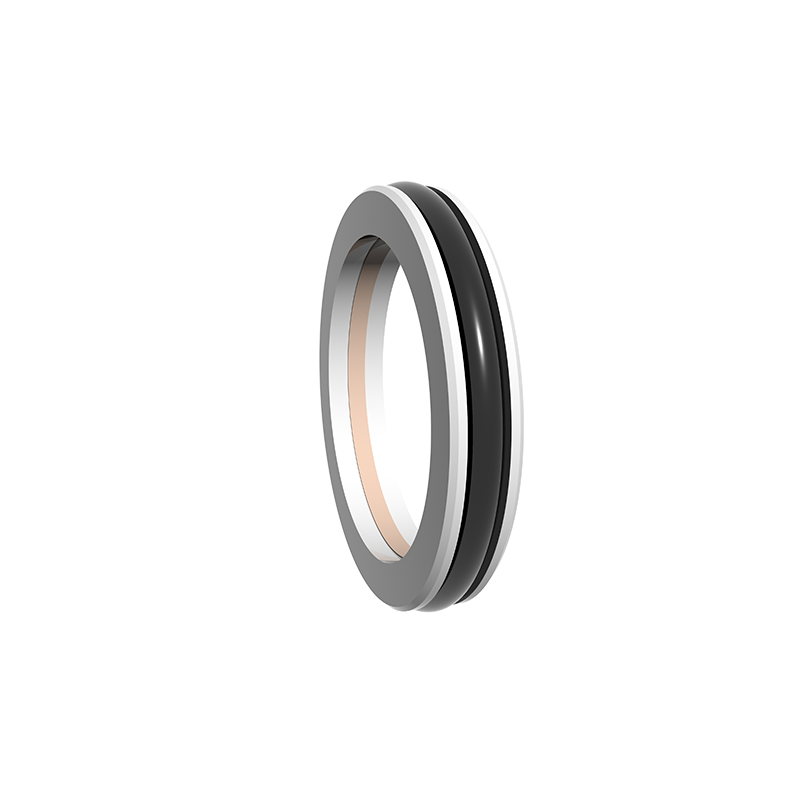

Το SPNC/RC13 αποτελείται από ένα δακτύλιο σφράγισης σχήματος καπακιού PTFE και ένα δακτύλιο από καουτσούκ σε σχήμα Ο, ο οποίος είναι κατάλληλος για τη σφράγιση αμφίδρομης πίεσης της υδραυλικής και πνευματικής παλινδρομικής κίνησης. Ο δακτύλιος σχήματος Ο παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου σφράγισης. Ο δακτύλιος σφράγισης υιοθετεί ένα λεπτό σχέδιο χείλους, το οποίο έχει καλή ικανότητα αντιστάθμισης παρακολούθησης, οπότε η απόδοση σφράγισης είναι καλή και μπορεί να εγκατασταθεί στο GB12350 Ring Groove. Οι αυλακώσεις (ανοιχτές) πρέπει να χρησιμοποιούνται για διαμέτρους ράβδων μικρότερη από 30mm. Χαρακτηριστικά:
1. Μπορεί να χρησιμοποιηθεί τόσο για υδραυλικά όσο και για πνευματικά και μπορεί να χρησιμοποιηθεί για τη σφράγιση αμφίδρομης πίεσης.
2. Χαμηλή τριβή, μικρή αντίσταση εκκίνησης, ομαλή κίνηση, ίση δυναμική και στατική τριβή, και χωρίς σέρβις.
3. Μεγάλη διάρκεια ζωής, μπορεί να χρησιμοποιηθεί για σφραγίδες λίπανσης χωρίς λάδι.
4. Μικρός δομικός χώρος, εύκολη εγκατάσταση και συντήρηση.
Το RC14 αποτελείται από έναν τριγωνικό δακτύλιο σφράγισης PTFE και ένα δακτύλιο καουτσούκ σε σχήμα Ο, ο οποίος είναι κατάλληλος για υδραυλική και πνευματική παλινδρομική κίνηση μονής κατεύθυνσης σφράγισης πίεσης. Ο δακτύλιος Ο παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου στεγανοποίησης. Δεδομένου ότι ο δακτύλιος σφράγισης υιοθετεί ένα λεπτό σχέδιο χείλους, η ικανότητα αντιστάθμισης παρακολούθησης είναι καλύτερη, οπότε η απόδοση σφράγισης είναι καλή. Η διάσπαση (ανοιχτή) αυλάκωση θα πρέπει να χρησιμοποιείται για διαμέτρους ράβδου μικρότερη από 30mm. Χαρακτηριστικά:
1. Μπορεί να χρησιμοποιηθεί τόσο για υδραυλικά όσο και για πνευματικά.
2 χαμηλή τριβή, μικρή αντίσταση εκκίνησης, ομαλή κίνηση, ίση δυναμική και στατική τριβή, χωρίς σέρνεται.
3. Μεγάλη διάρκεια ζωής, μπορεί να χρησιμοποιηθεί για σφραγίδες λίπανσης χωρίς λάδι.
4. Μικρός δομικός χώρος, εύκολη εγκατάσταση και συντήρηση.

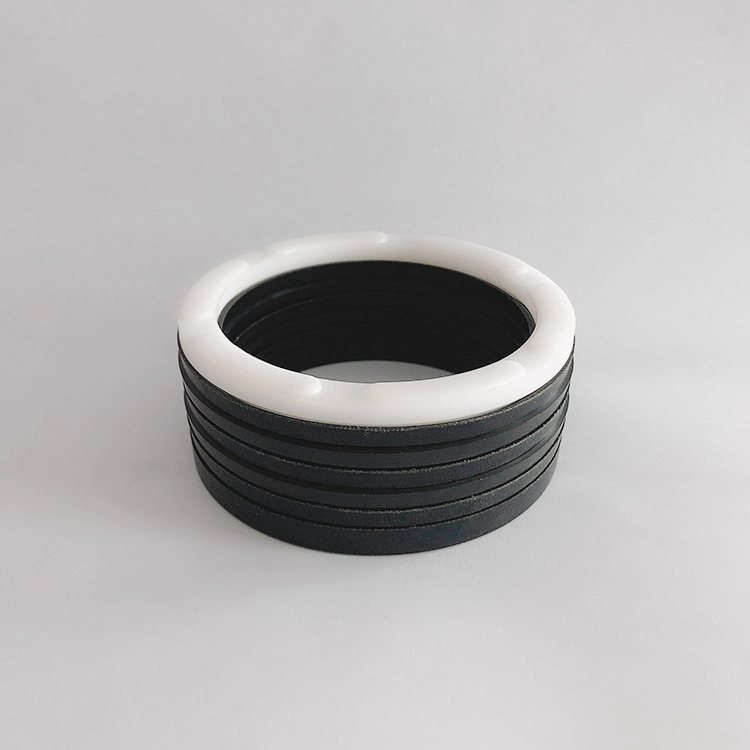

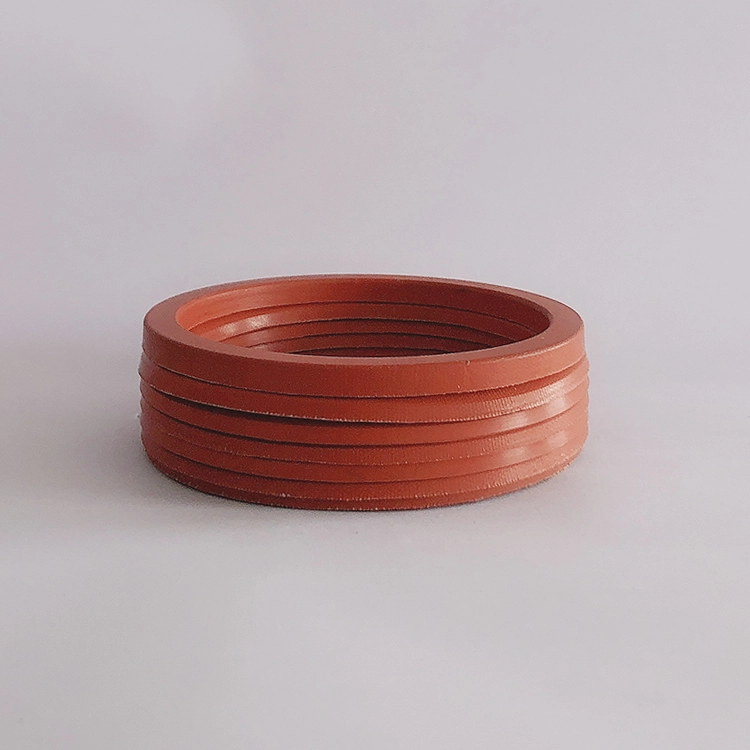

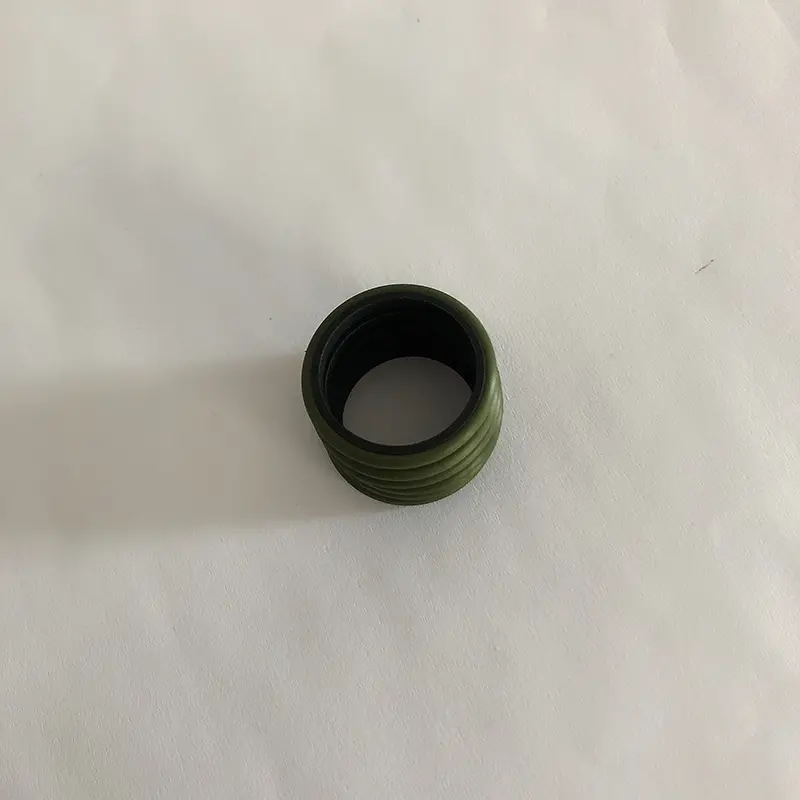

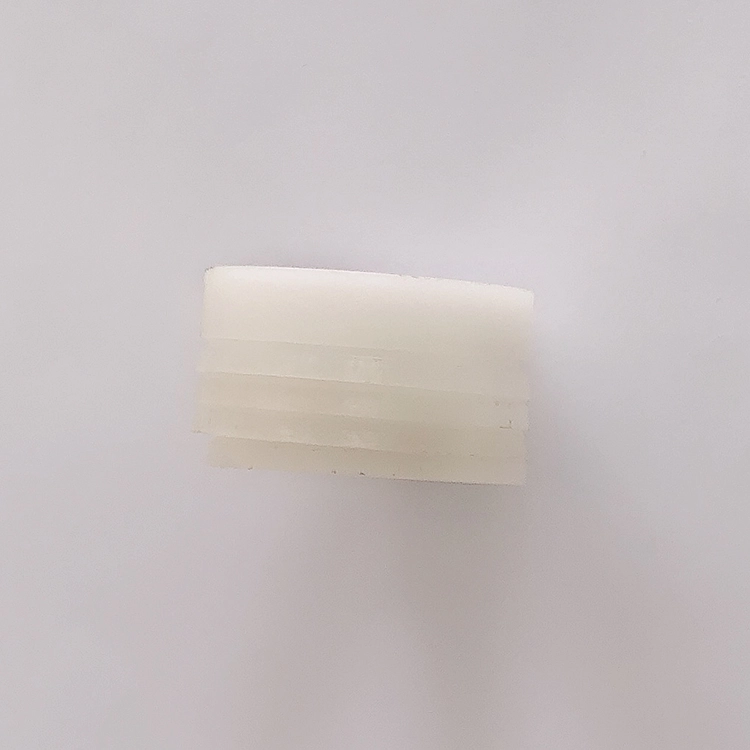

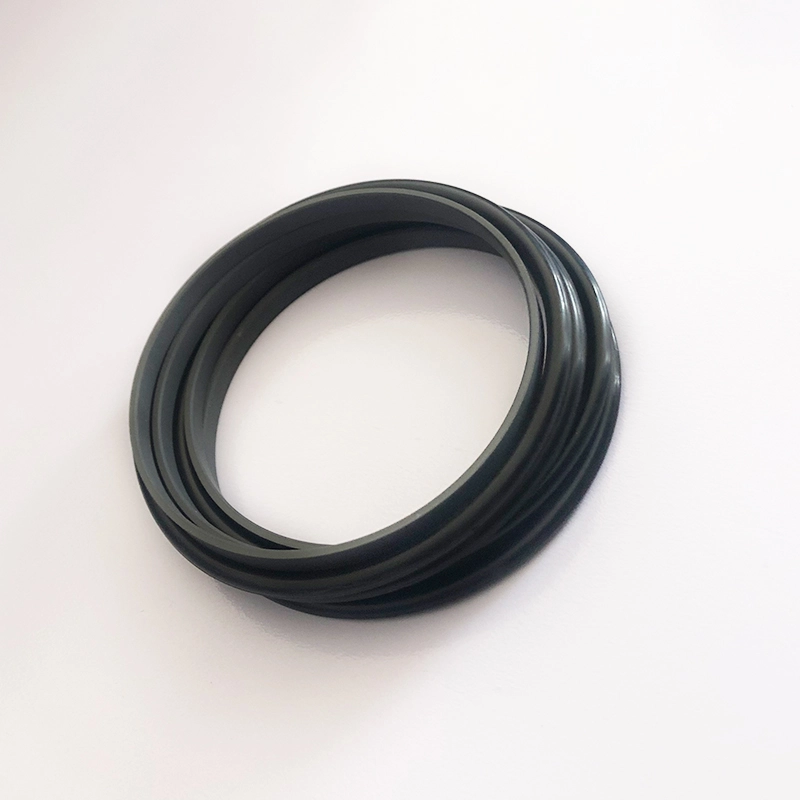

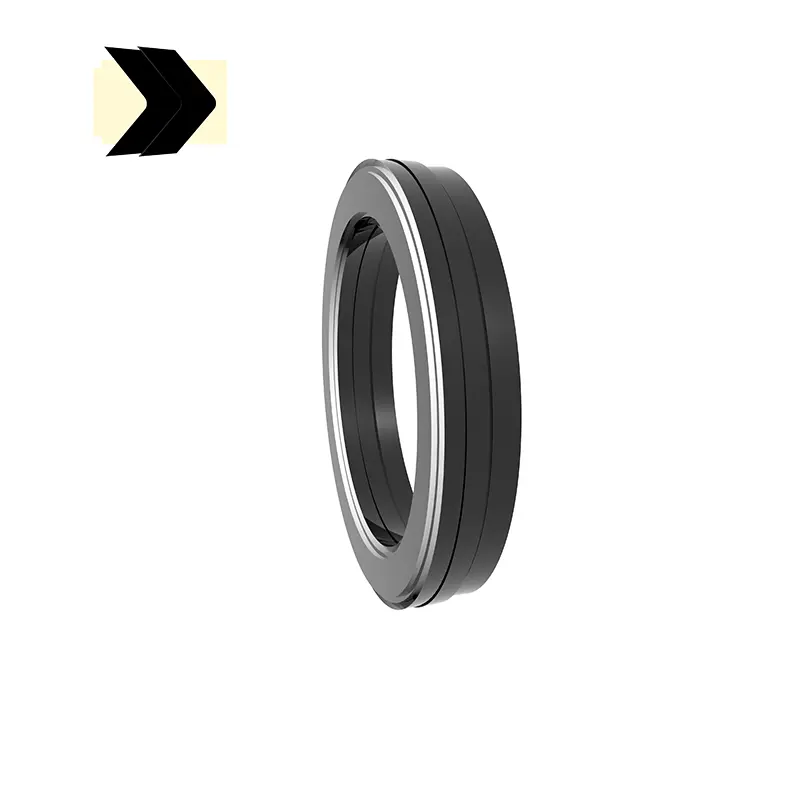

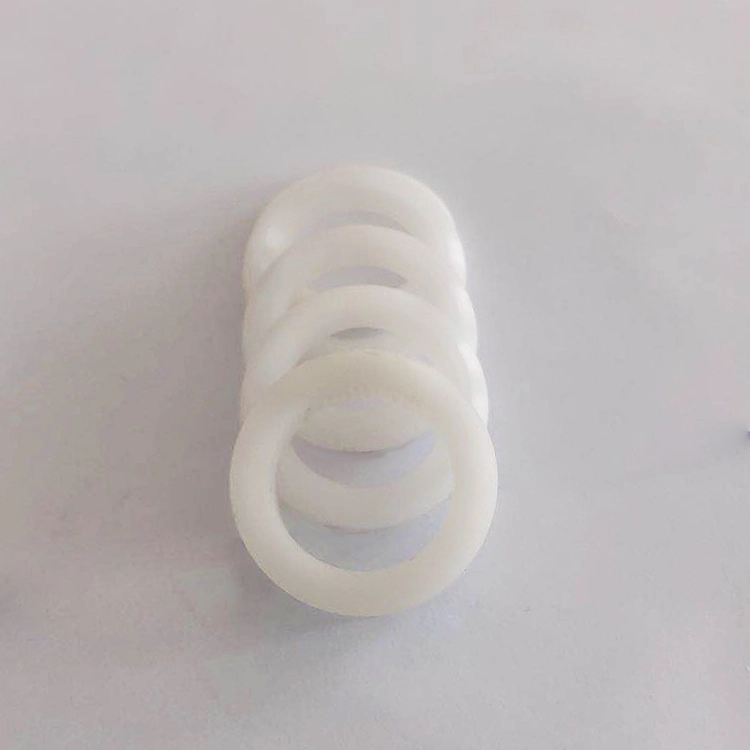

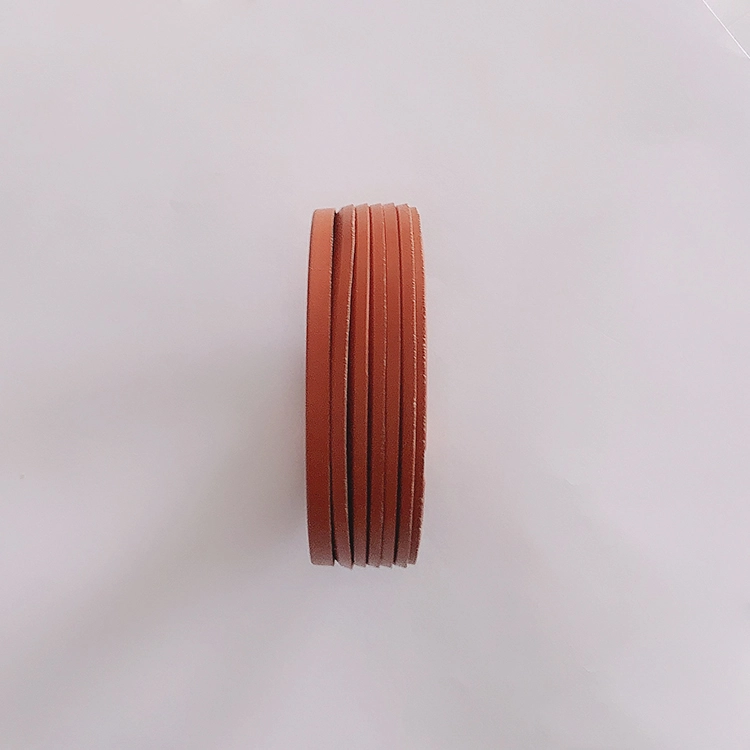

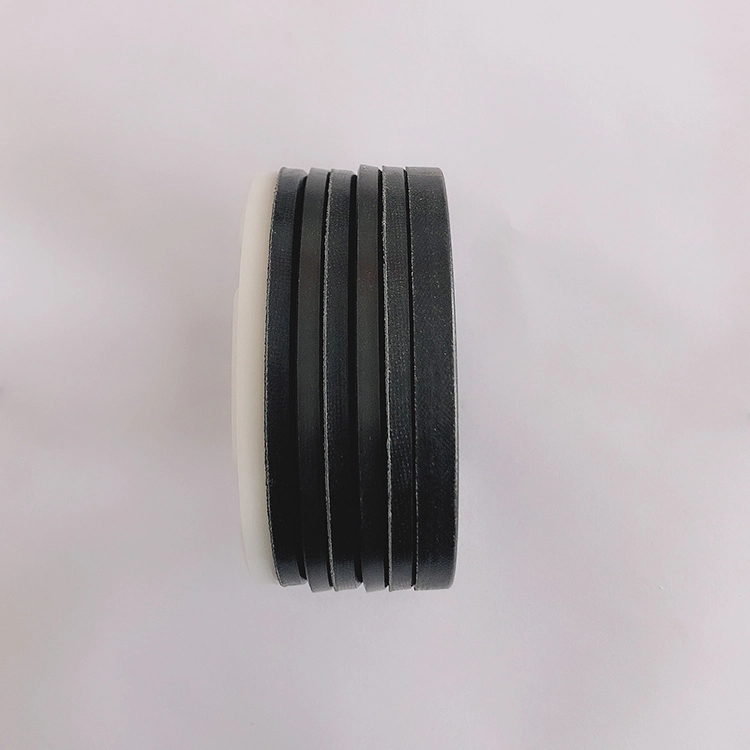

Το RC15 αποτελείται από ένα σετ (περισσότερο από 3) δακτυλίους σφράγισης σχήματος V, δακτύλιο πίεσης και δακτύλιο στήριξης και είναι κατάλληλο για τη σφράγιση μονόδρομης πίεσης της υδραυλικής παλινδρομικής κίνησης. Γραφές συμβατό με το υλικό σφράγισης πρέπει να εφαρμόζεται κατά τη διάρκεια της εγκατάστασης. Δεν μπορεί να εγκατασταθεί σε ενσωματωμένη (κλειστή) αυλάκωση. Χαρακτηριστικά:
1. Διατίθενται διάφορα υλικά, τα οποία μπορούν να προσαρμοστούν βέλτιστα ώστε να ταιριάζουν σε διάφορους σκοπούς.
2. Μπορεί να χρησιμοποιηθεί υπό σκληρές συνθήκες εργασίας και είναι κατάλληλη για όλες σχεδόν τις συνθήκες και τις σκληρές συνθήκες.
3. Έχει μακρά διάρκεια ζωής και μπορεί να χρησιμοποιηθεί για λίπανση χωρίς λάδι (λογική επιλογή υλικού).
4. Η σφράγιση και η τριβή μπορούν να ρυθμιστούν ρυθμίζοντας τη φλάντζα και το αξονικό μέγεθος μπορεί να ρυθμιστεί με την προσθήκη ή την αφαίρεση του δακτυλίου σφράγισης σχήματος V.
5. Μπορεί να λειτουργήσει αποτελεσματικά ακόμη και αν η ποιότητα της επιφάνειας σφράγισης είναι κακή.

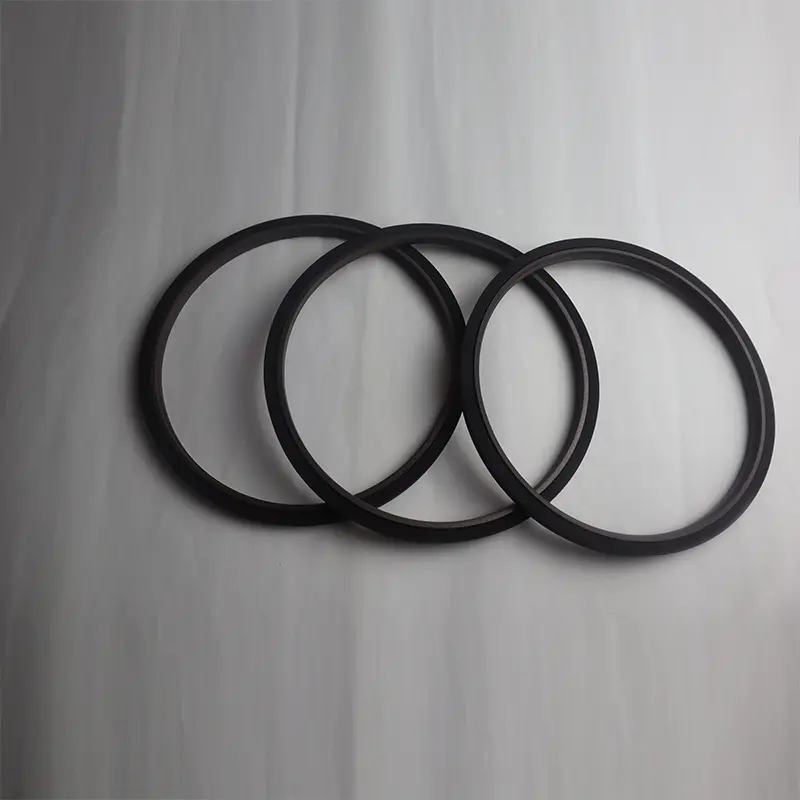

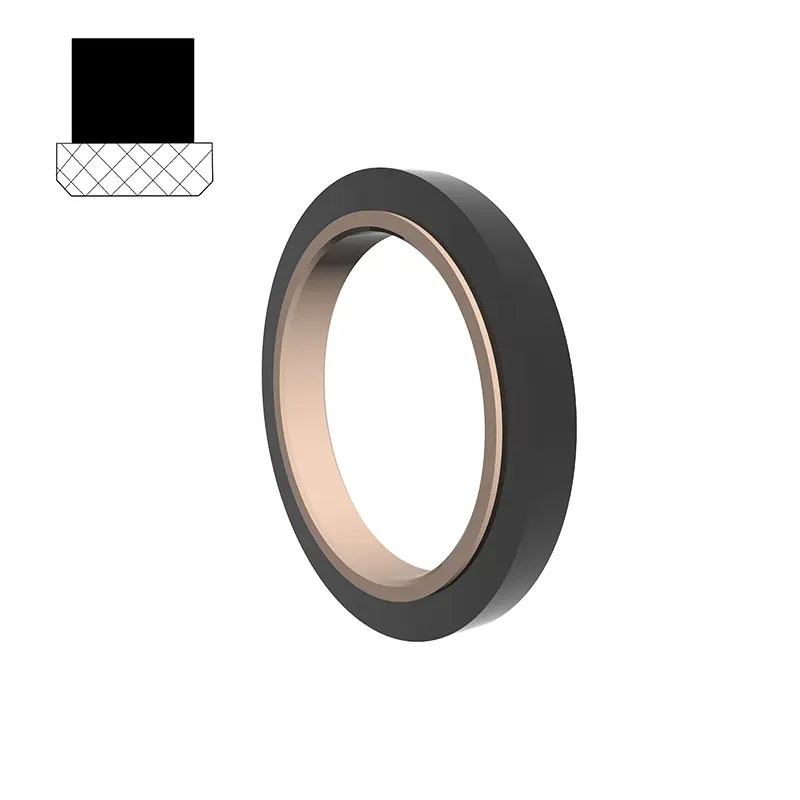

Το SPN αποτελείται από ένα γεμάτο ορθογώνιο δακτύλιο στεγανοποίησης PTFE και έναν ορθογώνιο δακτύλιο από καουτσούκ, κατάλληλο για υδραυλική και πνευματική παλινδρομική αμφίδρομη σφράγιση πίεσης. Ο ορθογώνιος δακτύλιος παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου στεγανοποίησης. Οι αυλακώσεις (ανοιχτές) πρέπει να χρησιμοποιούνται για διαμέτρους ράβδων μικρότερη από 30mm.
Χαρακτηριστικά:
1. Χαμηλή τριβή, μικρή αντίσταση εκκίνησης, ομαλή κίνηση, ίση δυναμική και στατική τριβή, χωρίς σέρβις.
2. Υδραυλικές και πνευματικές σφραγίδες διπλής χρήσης, μπορούν να χρησιμοποιηθούν για τη σφράγιση αμφίδρομης πίεσης.
3. Υψηλή ζωή, μπορεί να χρησιμοποιηθεί για σφραγίδες λίπανσης χωρίς λάδι.
4. Μικρός δομικός χώρος, εύκολη εγκατάσταση και συντήρηση.

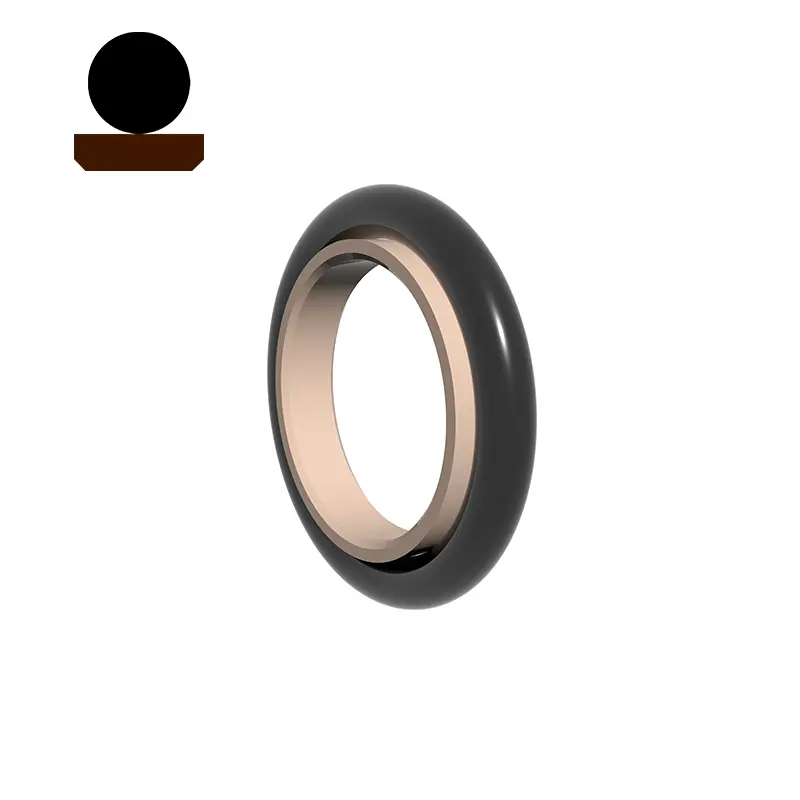

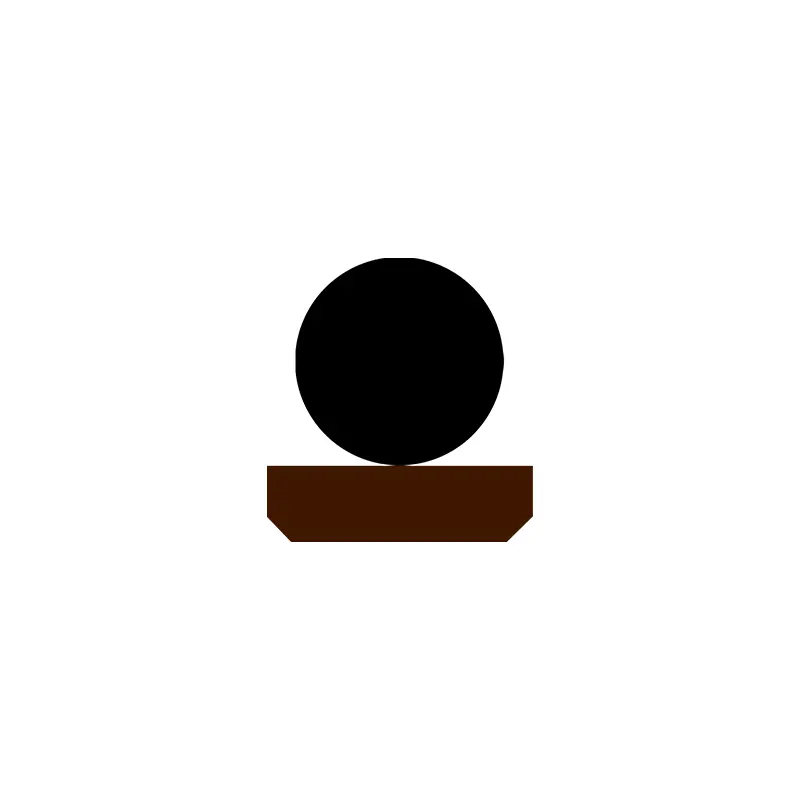

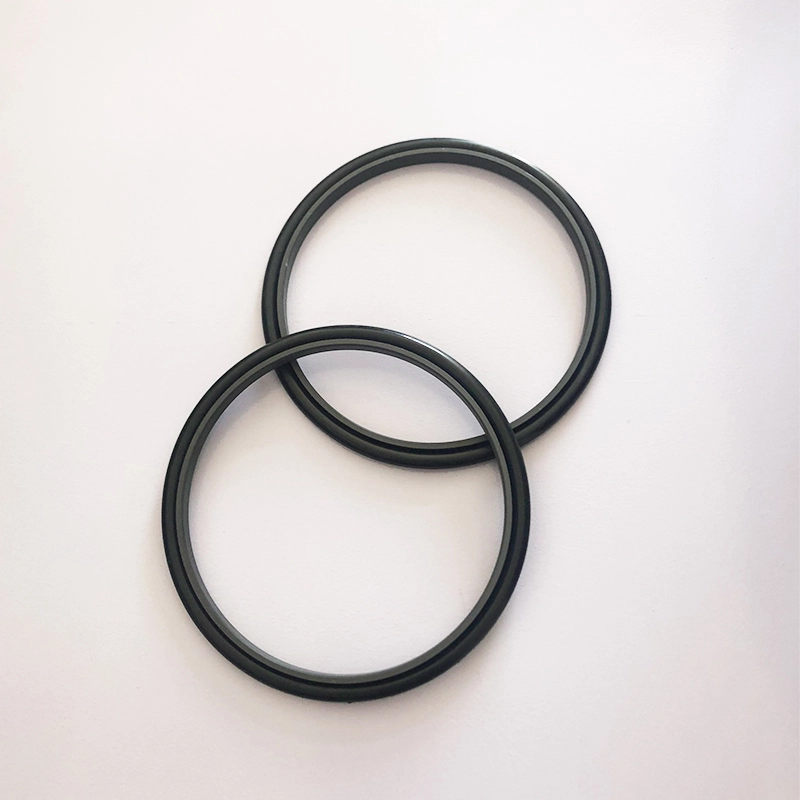

Το RC17 είναι κατάλληλο για υδραυλική και πνευματική παλινδρομική σφράγιση αμφίδρομης πίεσης. Ο δακτύλιος Ο παρέχει ακτινική δύναμη και αντισταθμίζει τη φθορά του δακτυλίου στεγανοποίησης. Οι αυλακώσεις (ανοιχτές) πρέπει να χρησιμοποιούνται για διαμέτρους ράβδων μικρότερη από 30mm. Χαρακτηριστικά:
1. Χαμηλή τριβή, μικρή αντίσταση εκκίνησης, ομαλή κίνηση, ίση δυναμική και στατική τριβή, χωρίς σέρβις.
2. Υδραυλικές και πνευματικές σφραγίδες διπλής χρήσης, μπορούν να χρησιμοποιηθούν για τη σφράγιση αμφίδρομης πίεσης.
3. Μεγάλη διάρκεια ζωής, μπορεί να χρησιμοποιηθεί για σφραγίδες λίπανσης χωρίς λάδι.
4. Μικρός δομικός χώρος, εύκολη εγκατάσταση και συντήρηση:

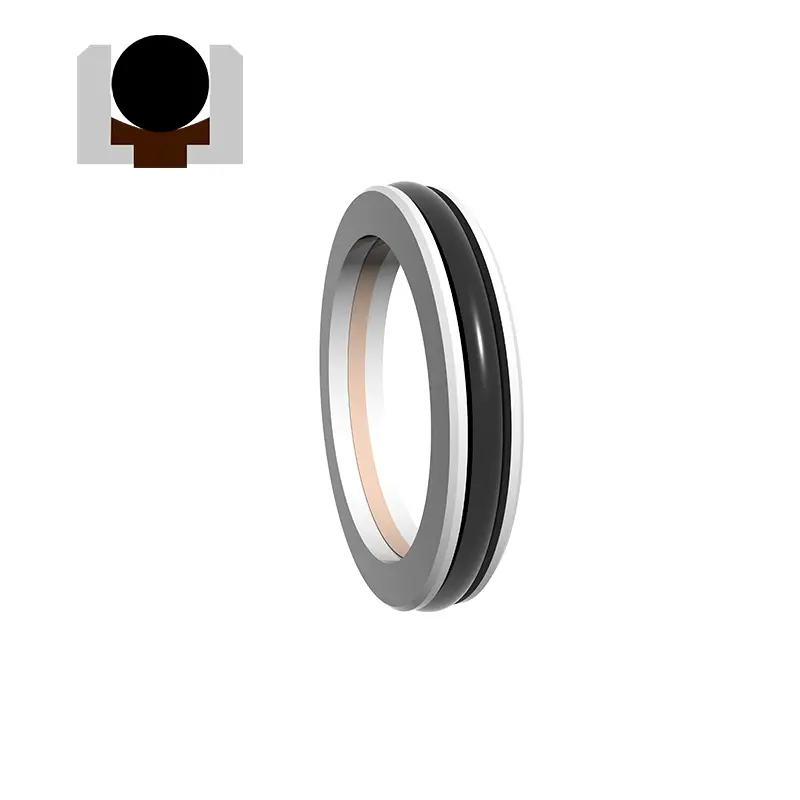

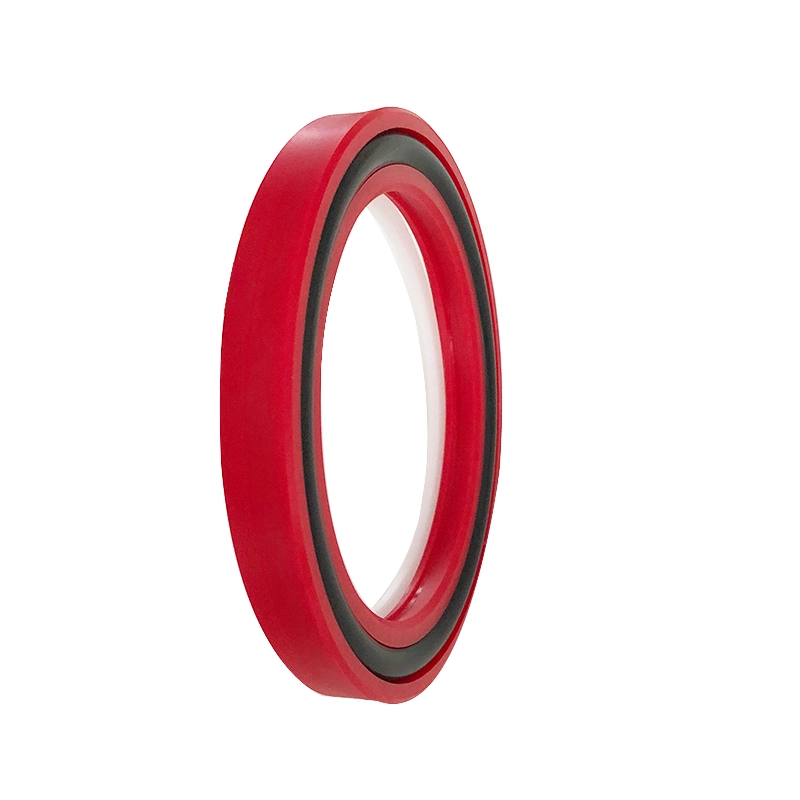

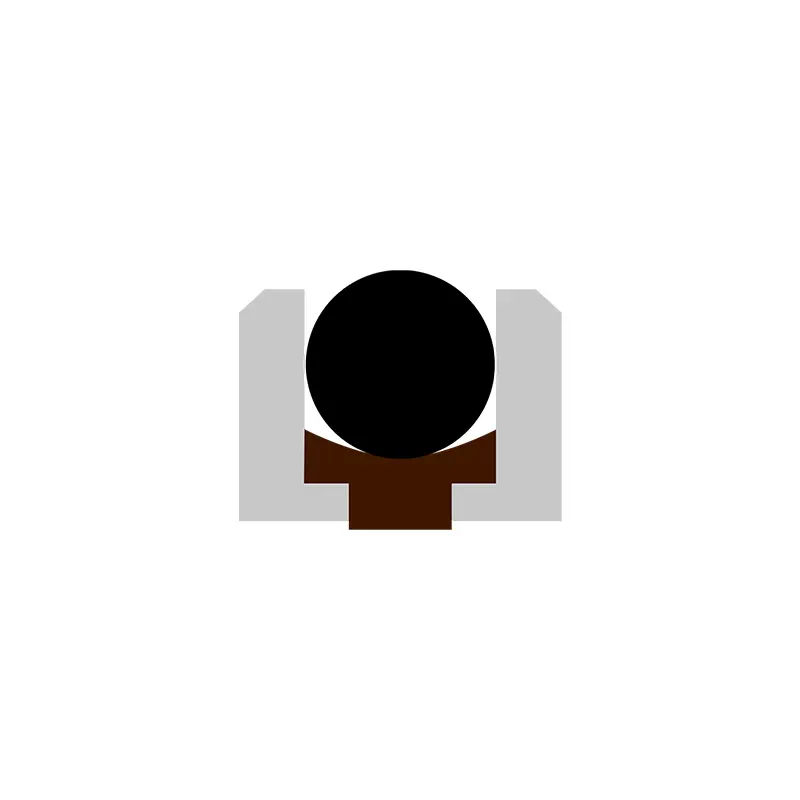

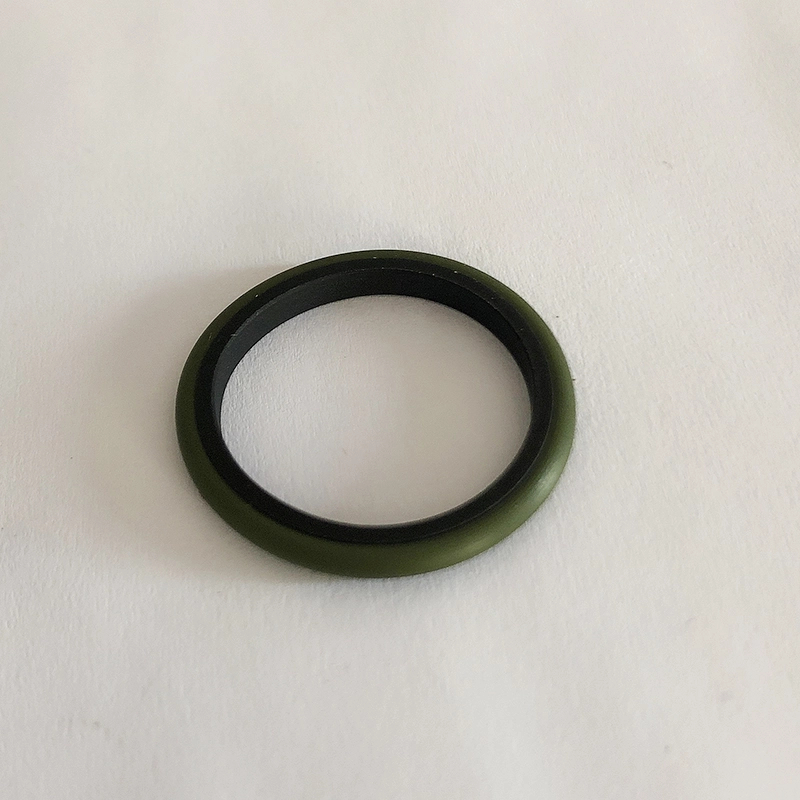

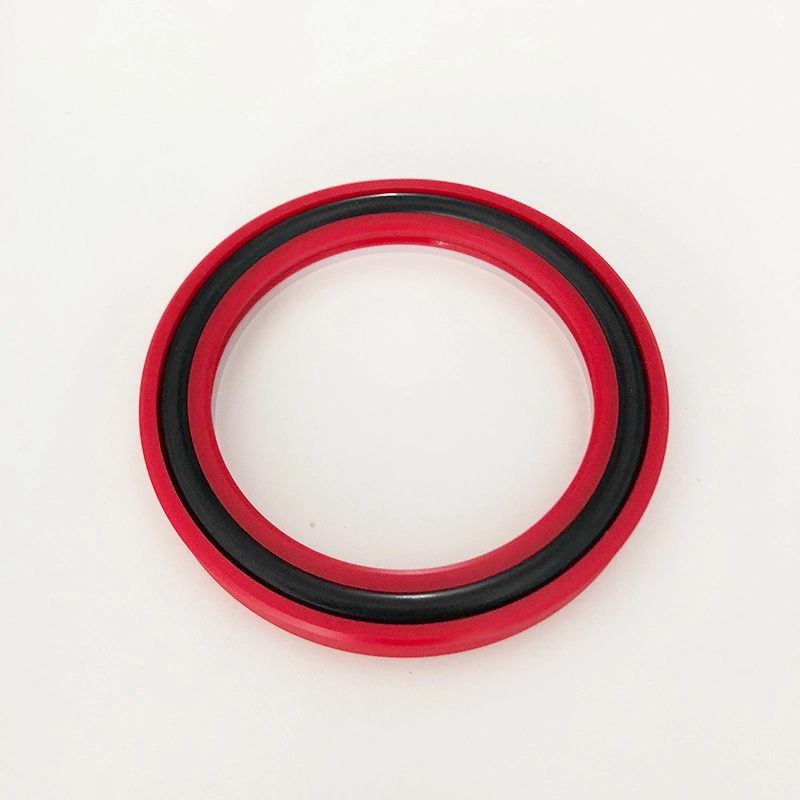

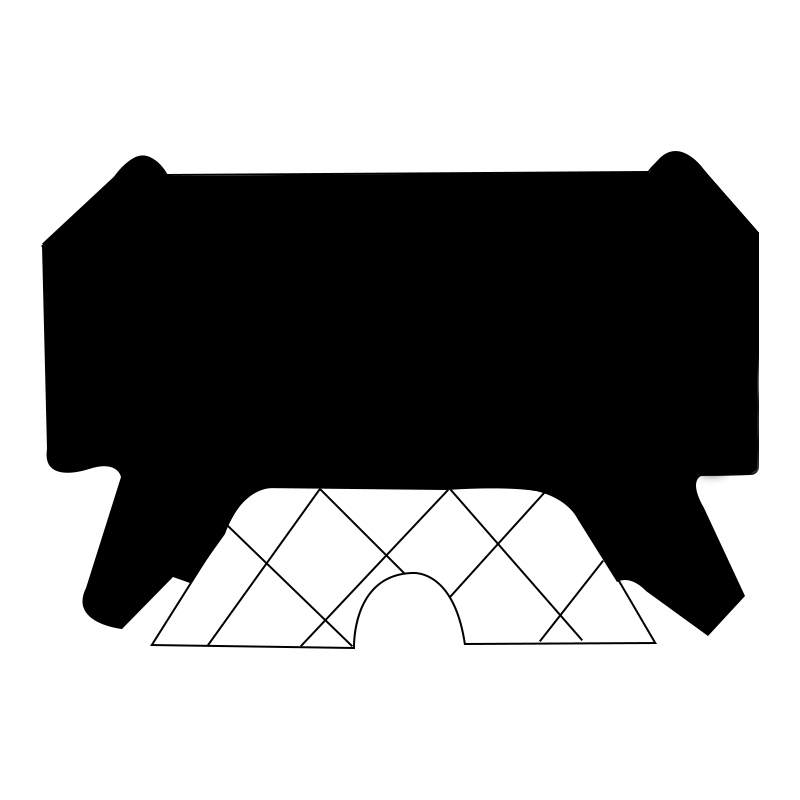

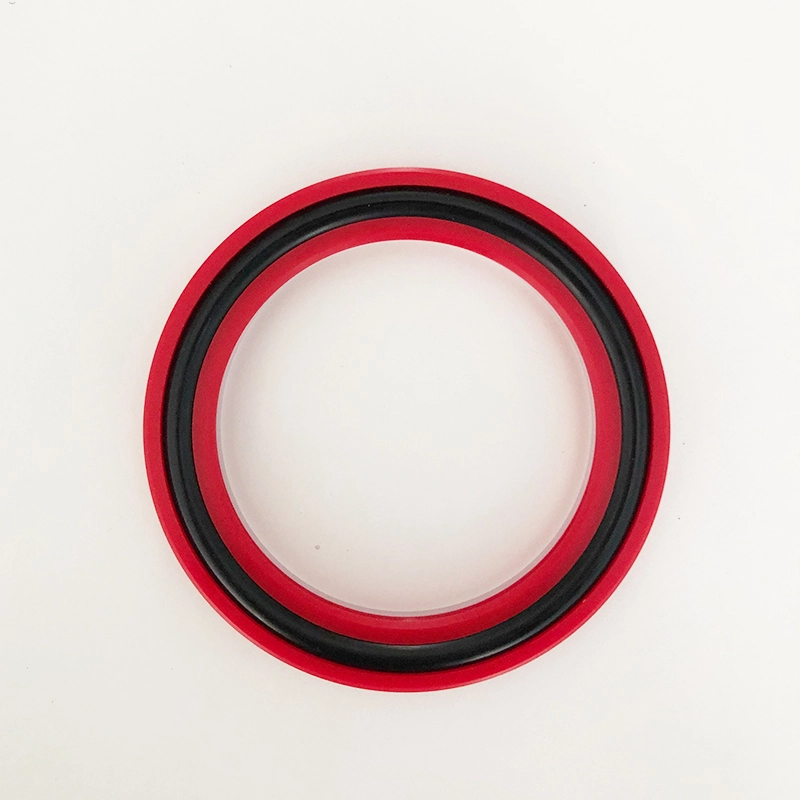

Το GTDI αποτελείται από ελαστομερές από καουτσούκ (ή πολυουρεθάνη) και τροποποιημένο δακτύλιο σφράγισης PTFE και έχει τα χαρακτηριστικά της καλής σφράγισης, της μακράς ζωής, της χαμηλής τριβής, κλπ. Το GGDI αποτελείται από ένα δακτύλιο σφράγισης γεμάτου με PTFE, δύο πλαστικά δακτυλίους στήριξης σε σχήμα L και έναν δακτύλιο O Elastic Force και έχει τα χαρακτηριστικά της καλής σφράγισης, της μεγάλης διάρκειας ζωής, της χαμηλής τριβής, χωρίς να σέρνει κλπ.

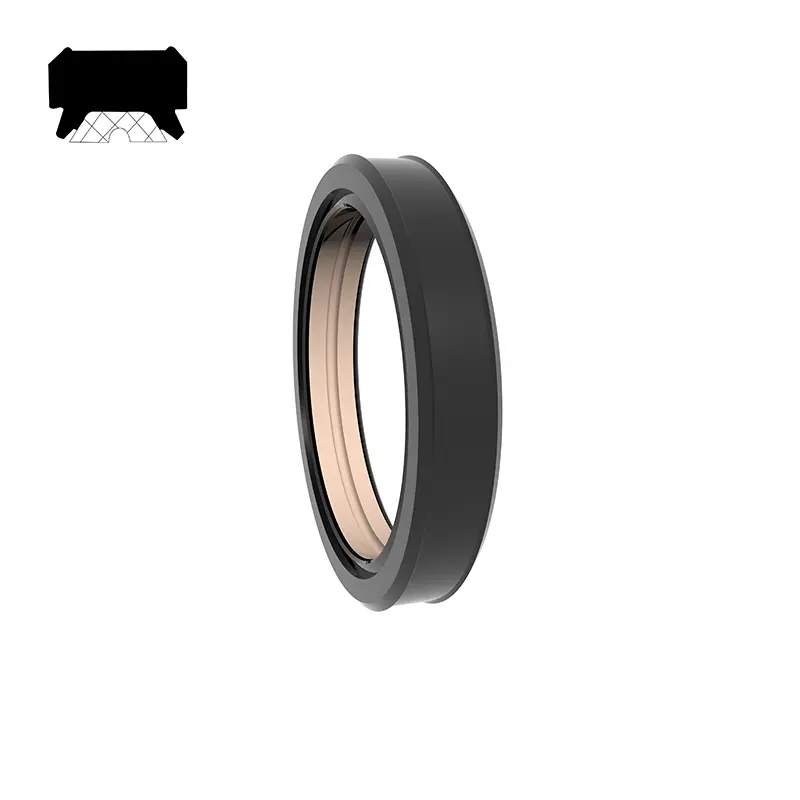

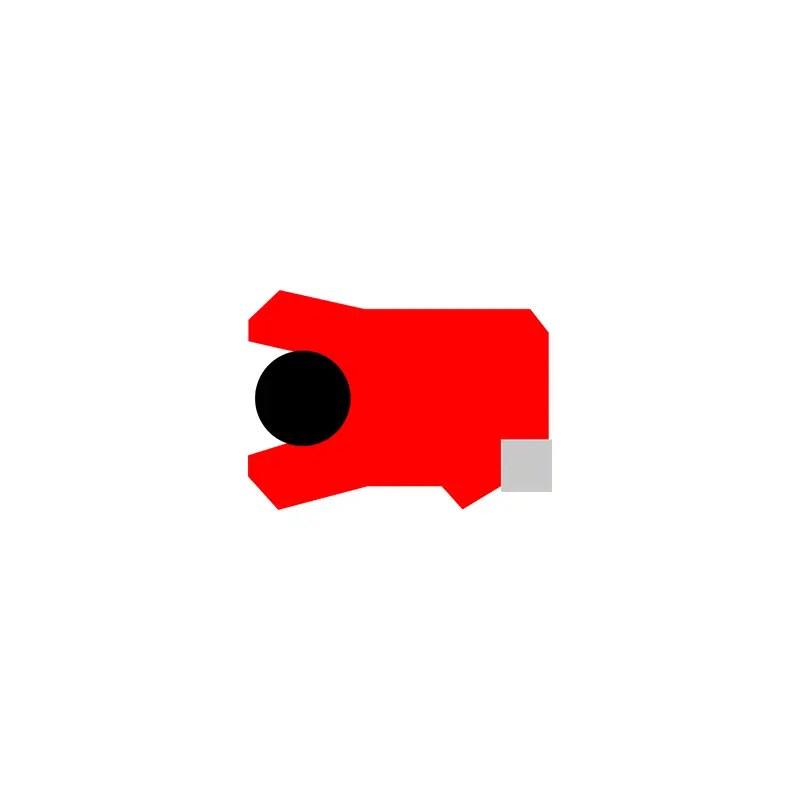

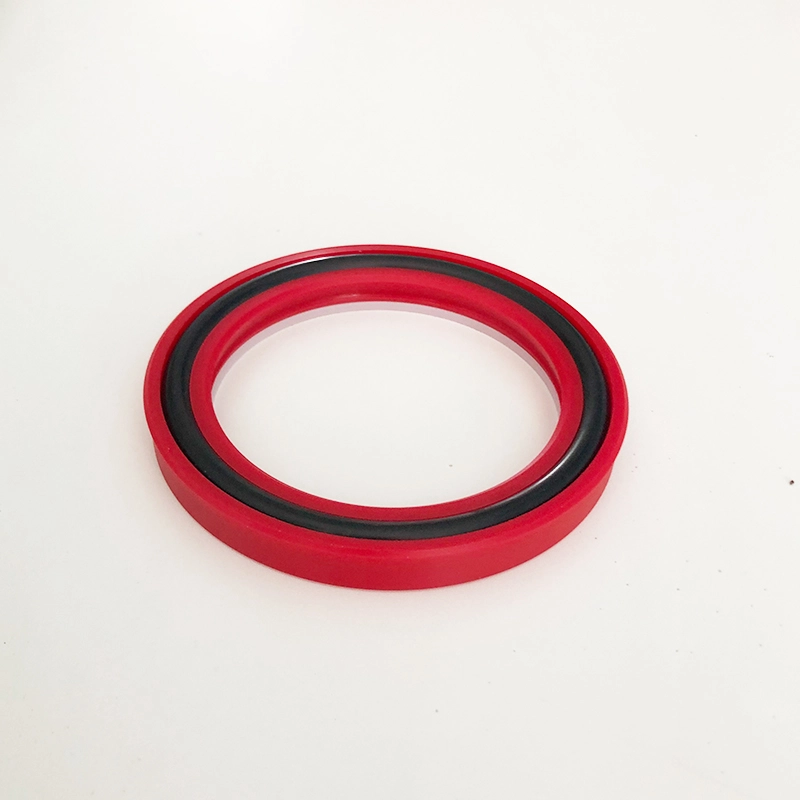

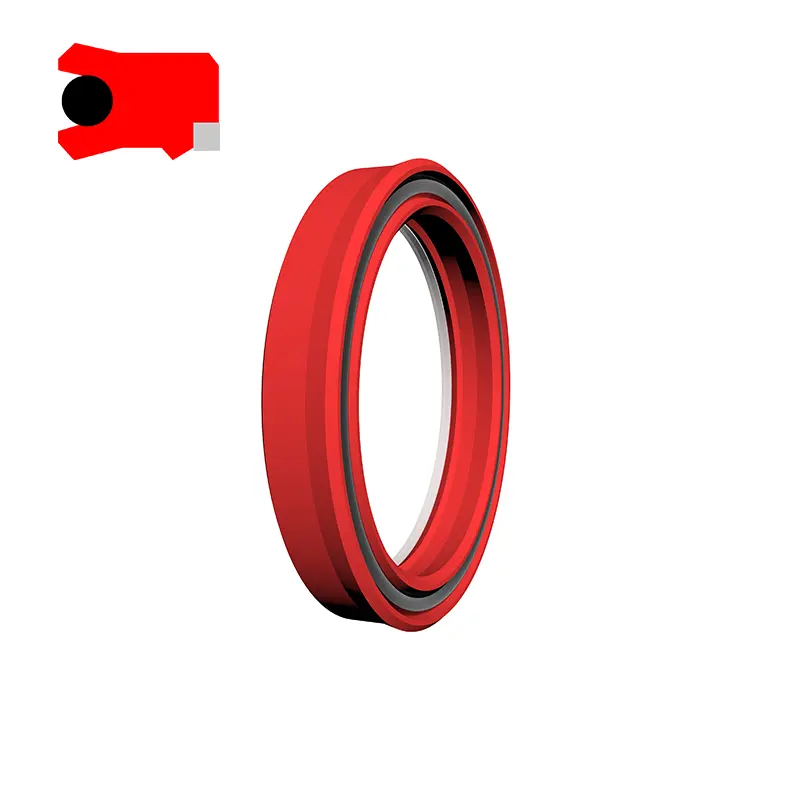

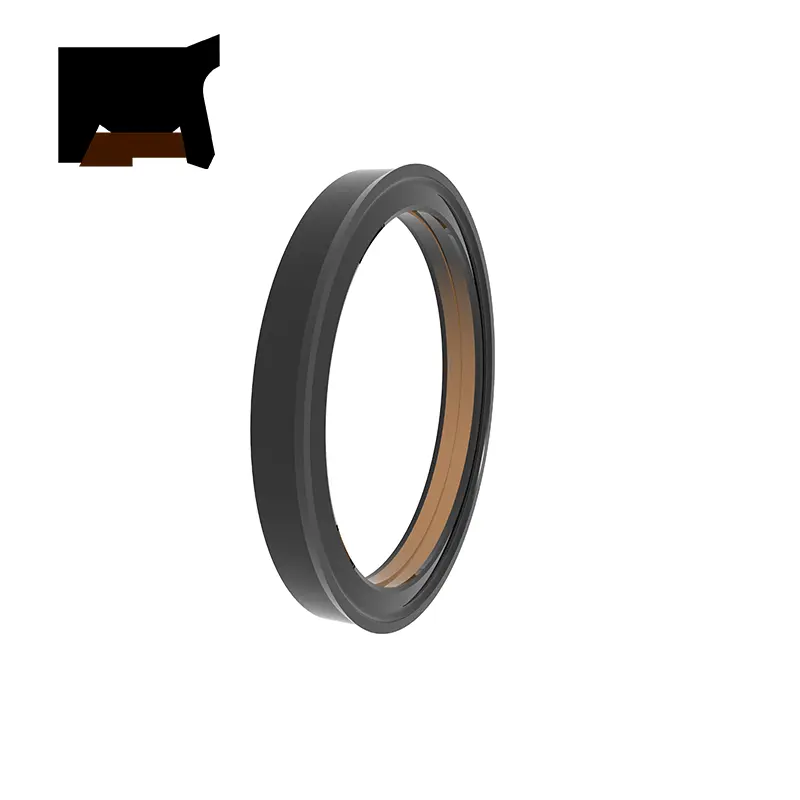

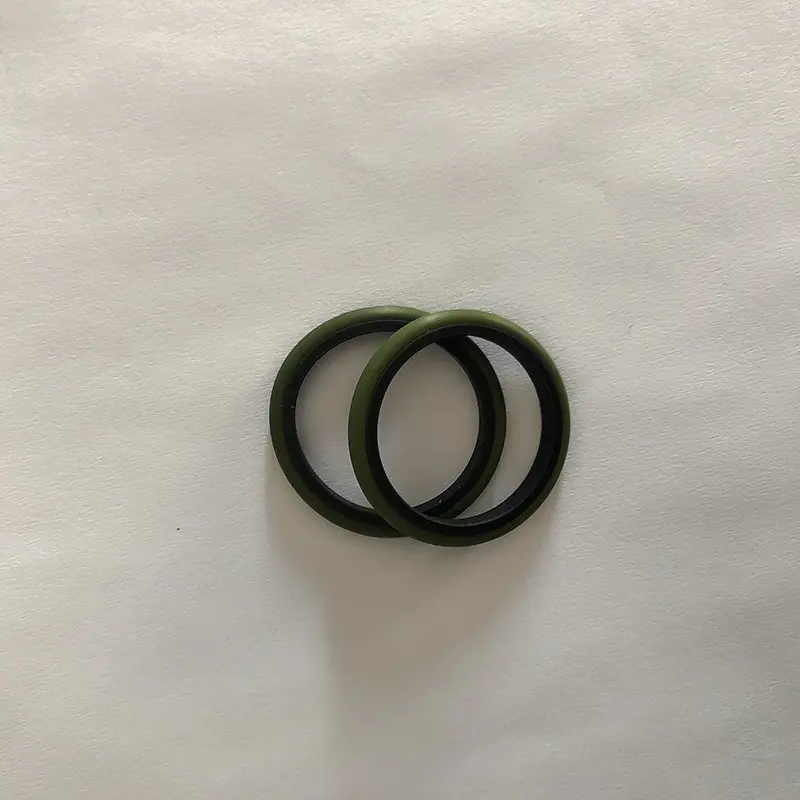

Ο δακτύλιος σφράγισης τύπου BD είναι σφραγίδα ράβδου εμβόλου, που χρησιμοποιείται κυρίως για σφράγιση, ράβδους εμβόλου, μηχανές σφυρηλάτησης και υδραυλικό εξοπλισμό για εξοπλισμό πεζοπορίας. Χαρακτηριστικά:
1. Μη ευαίσθητα σε φορτία κραδασμών και κορυφές πίεσης
2. Καλή ικανότητα κατά της εξώθησης
3. Καλύτερη σφράγιση κάτω από φορτίο και χαμηλή θερμοκρασία
4. Κατάλληλο για σκληρές συνθήκες εργασίας

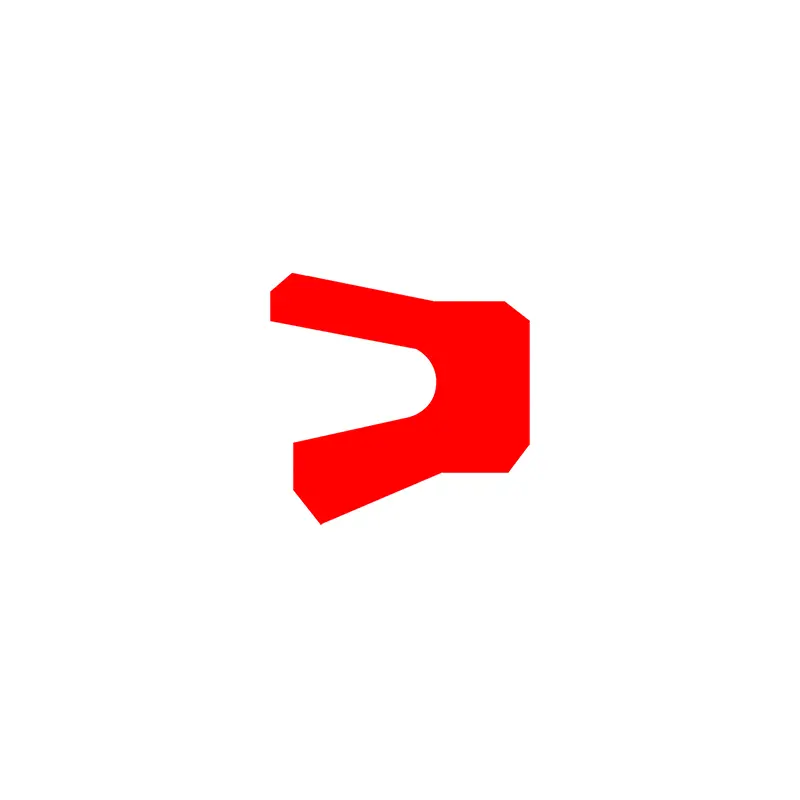

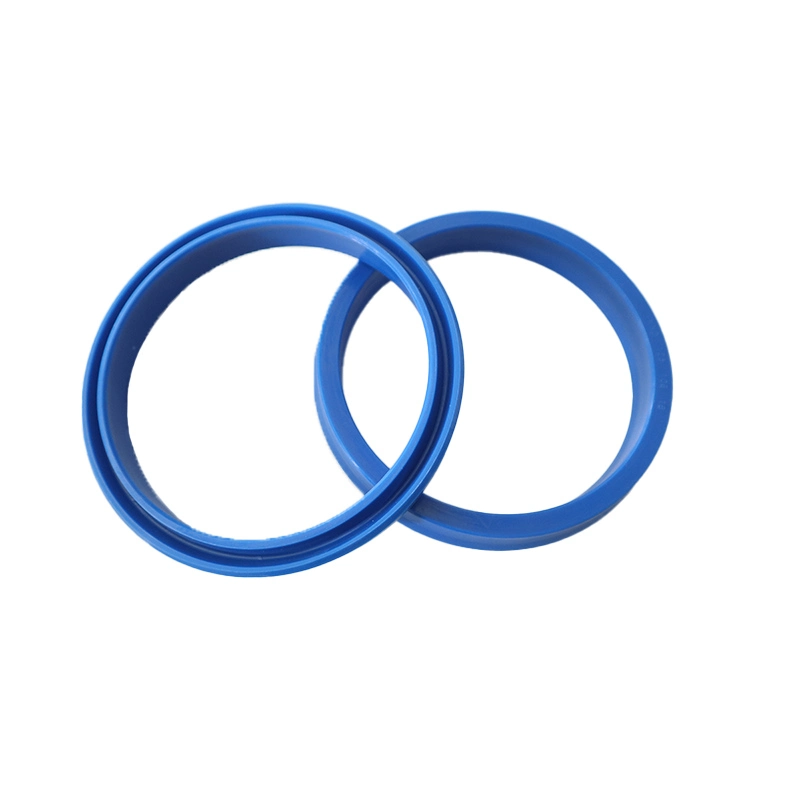

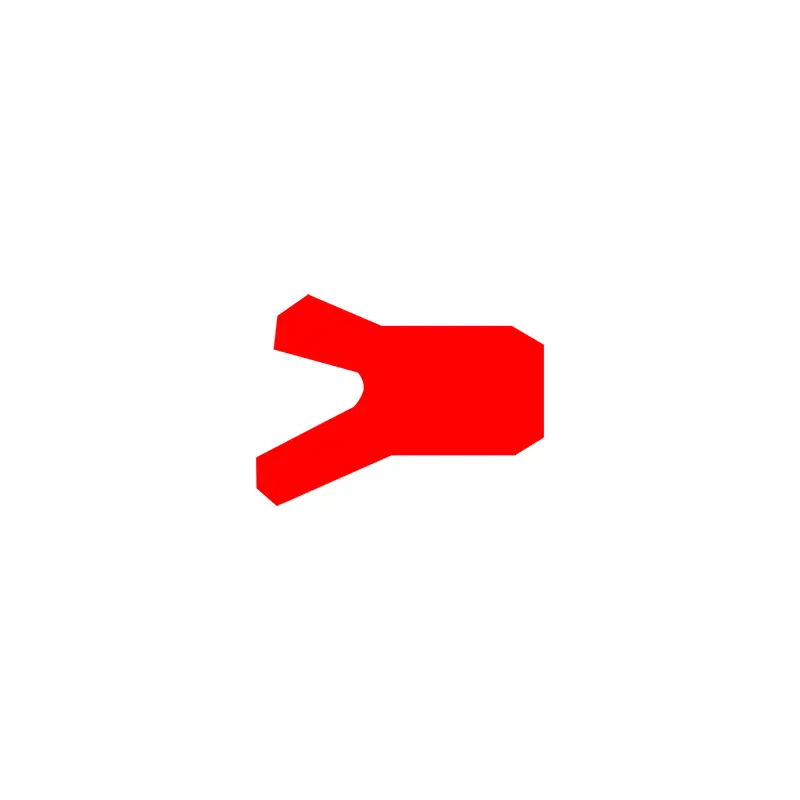

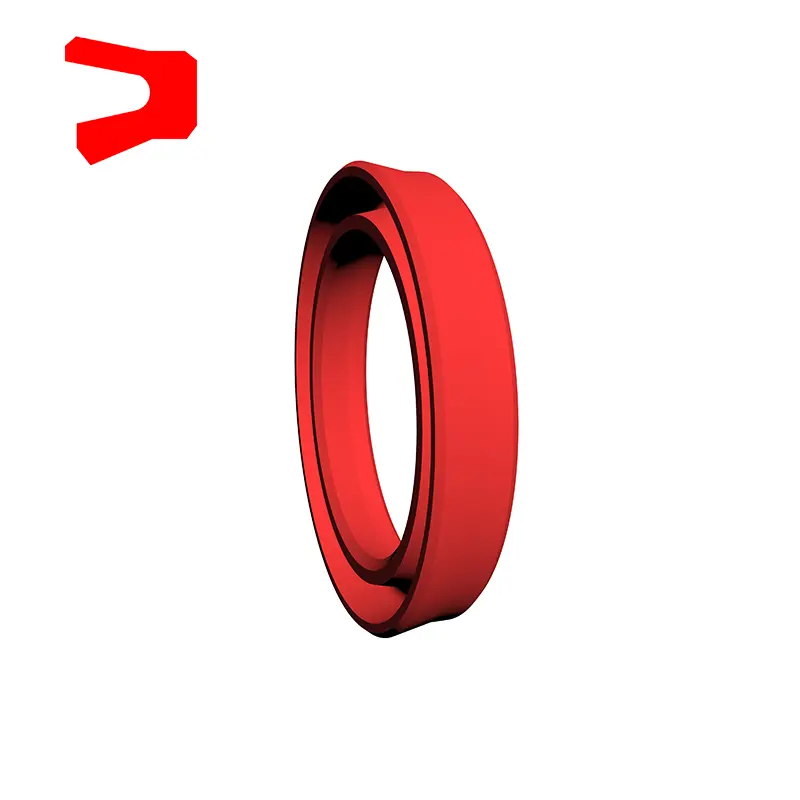

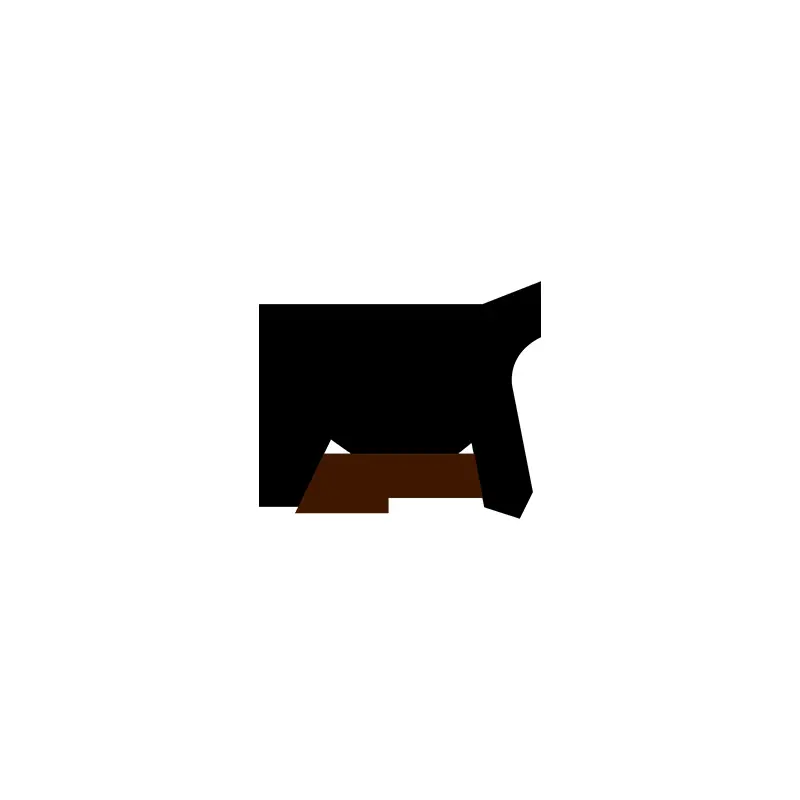

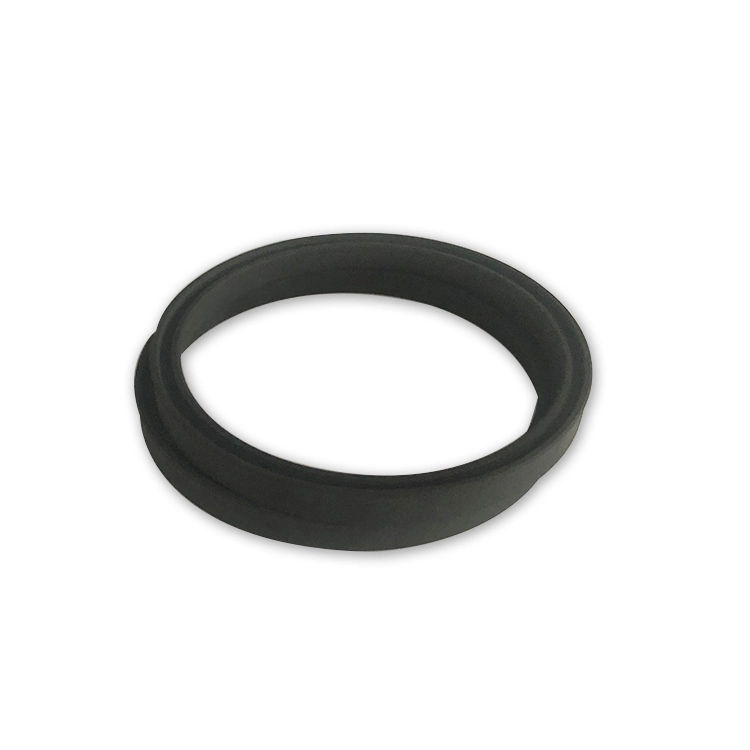

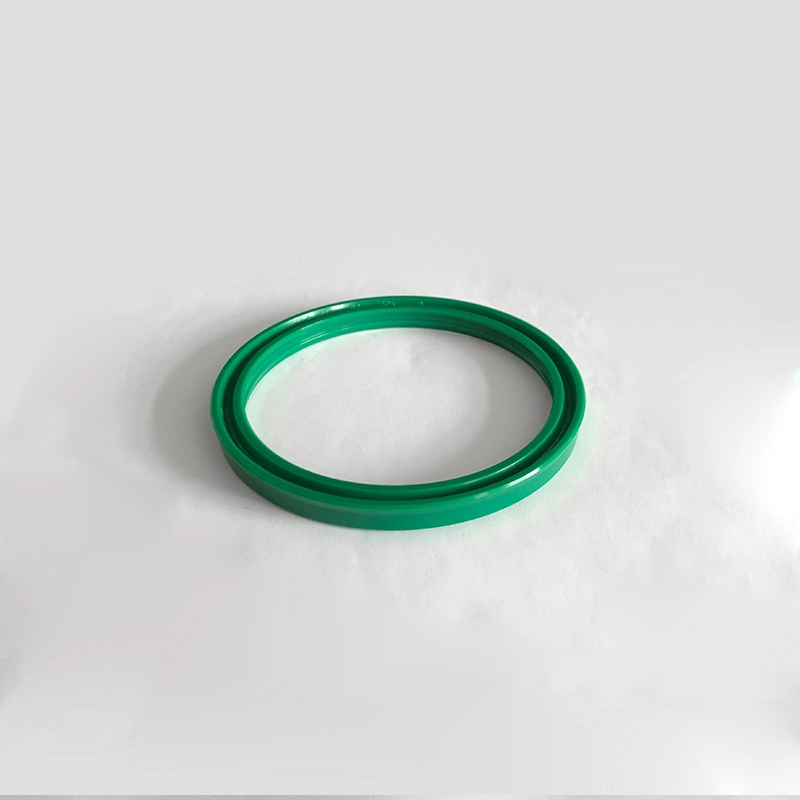

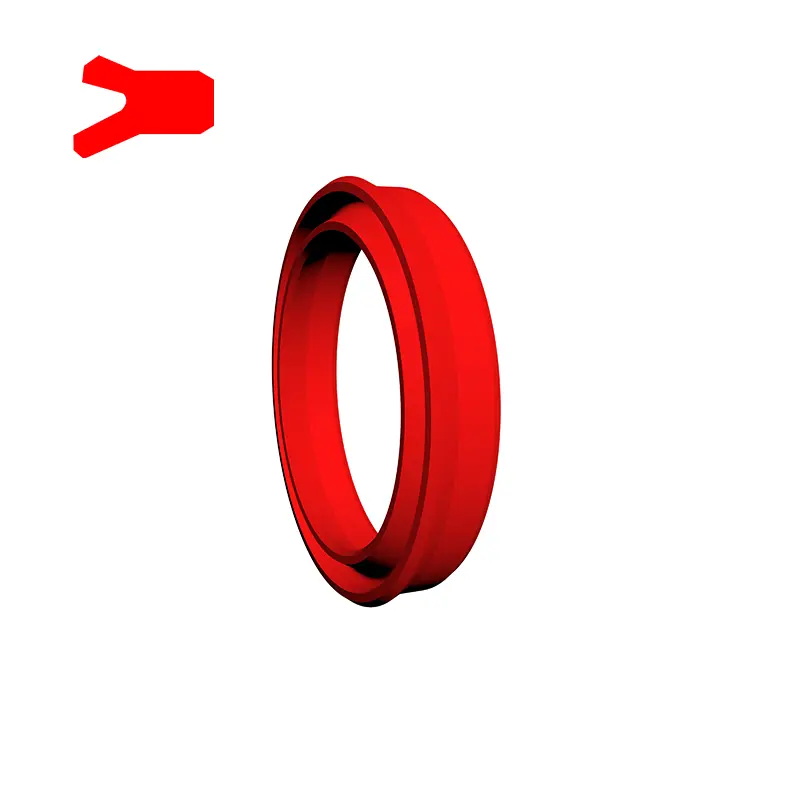

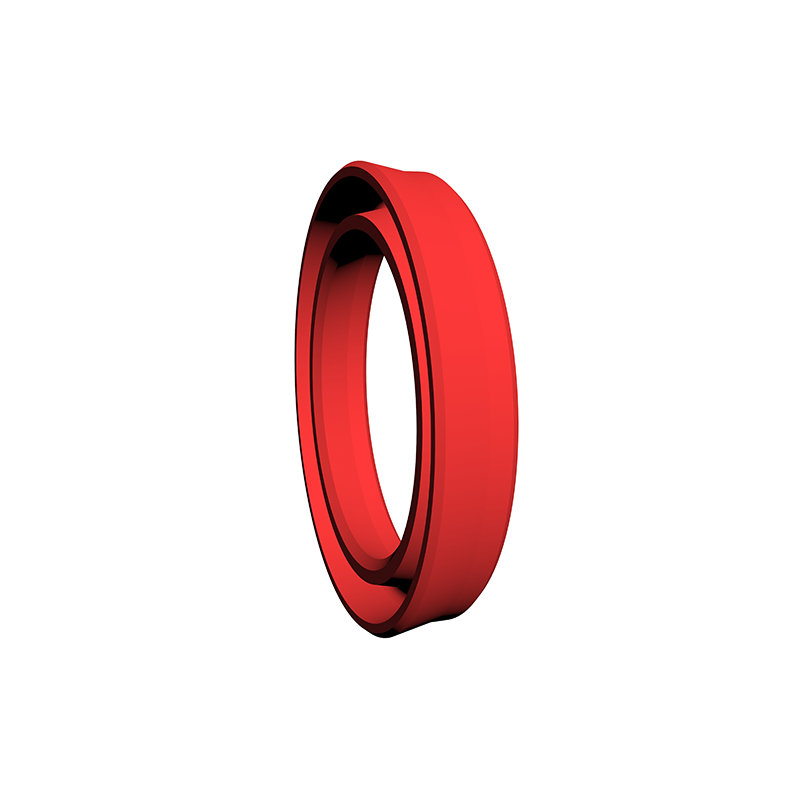

Ο δακτύλιος σφράγισης τύπου YXD για άξονα είναι μια ασύμμετρη σφραγίδα ειδικά χρησιμοποιείται στην ράβδο εμβόλου. Είναι κατάλληλο για μονόδρομη σφράγιση υδραυλικής παλινδρομικής κίνησης και έχει καλή απόδοση σφράγισης. Όταν χρησιμοποιείται κάτω από 12 ~ 32MPa, απαιτείται δακτύλιος συγκράτησης στη φτέρνα. Η αυλάκωση συμμορφώνεται με το πρότυπο JB/ZQ4265-97. Τα χαρακτηριστικά του:
1. Εφαρμοστέο για ελαφριά φορτία και μεσαία φορτία.
2. Καλή απόδοση σφράγισης τόσο για σφραγίδες υψηλής πίεσης όσο και για σφραγίδες χαμηλής πίεσης.
3. Διατίθενται διάφορα υλικά και η απόδοση μέσης αντίστασης είναι πιο εκτεταμένη.
4. Απλή δομή και εύκολη εγκατάσταση και συντήρηση.

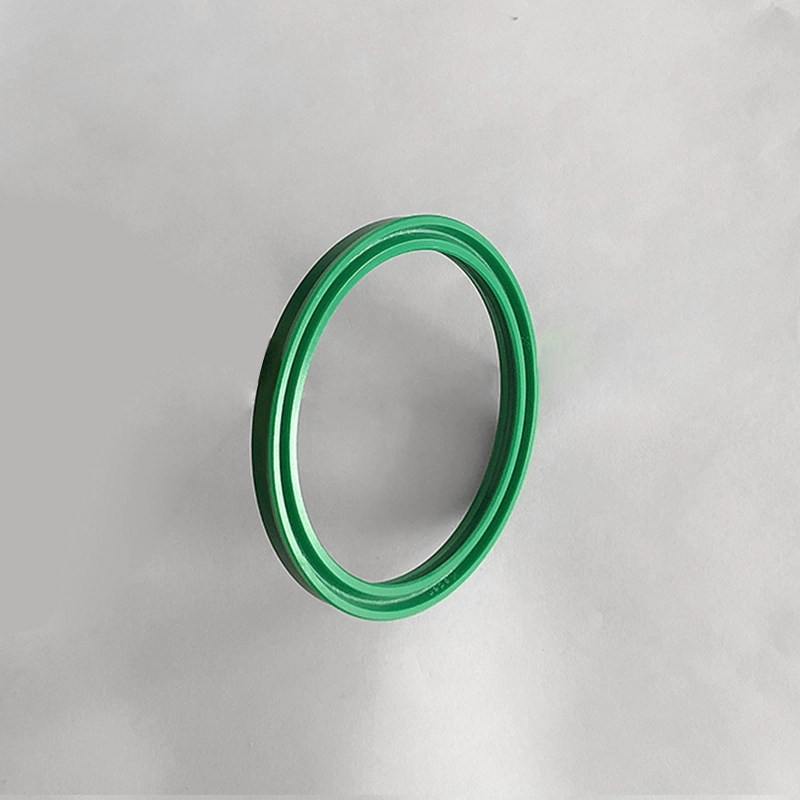

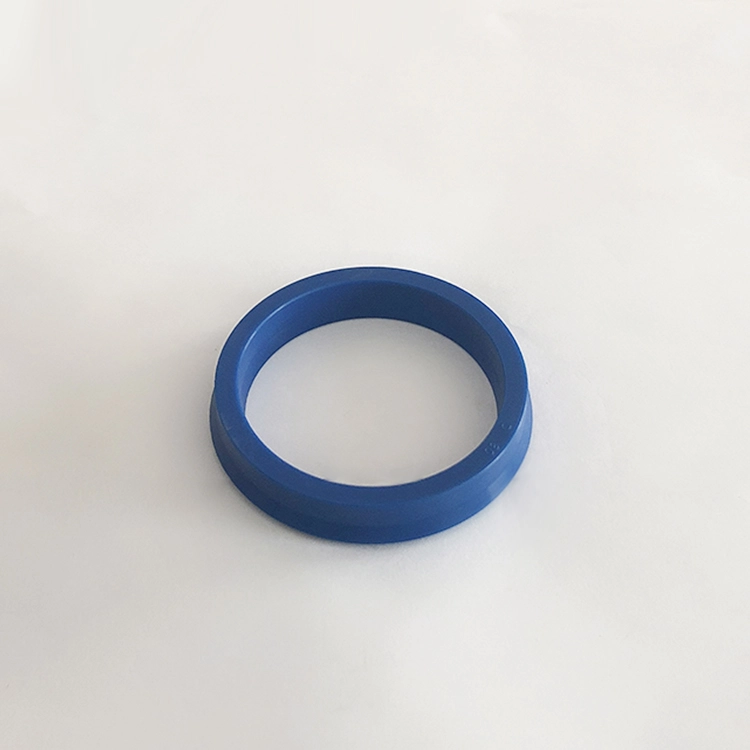

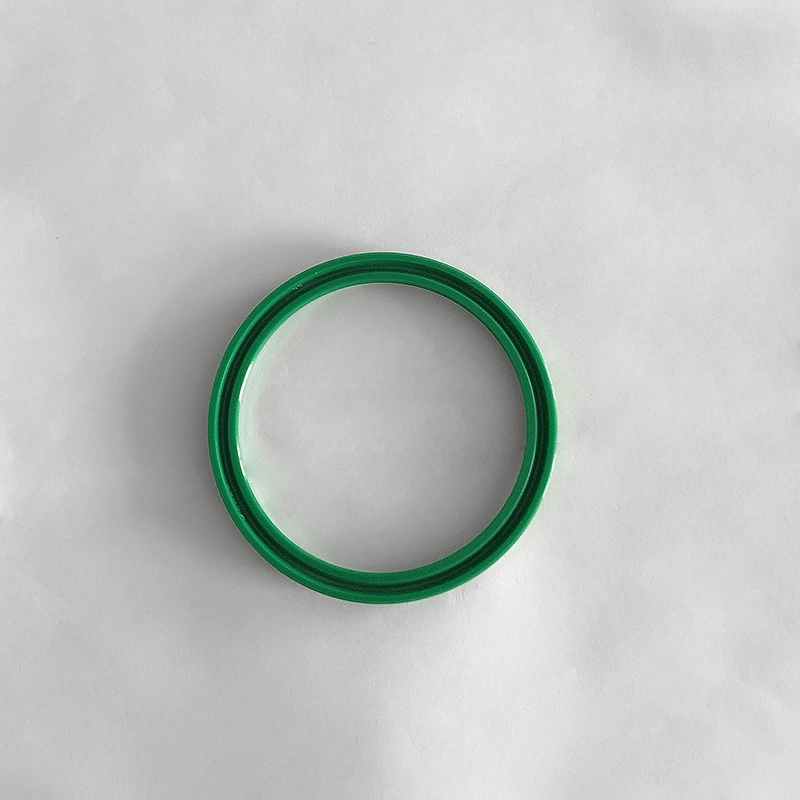

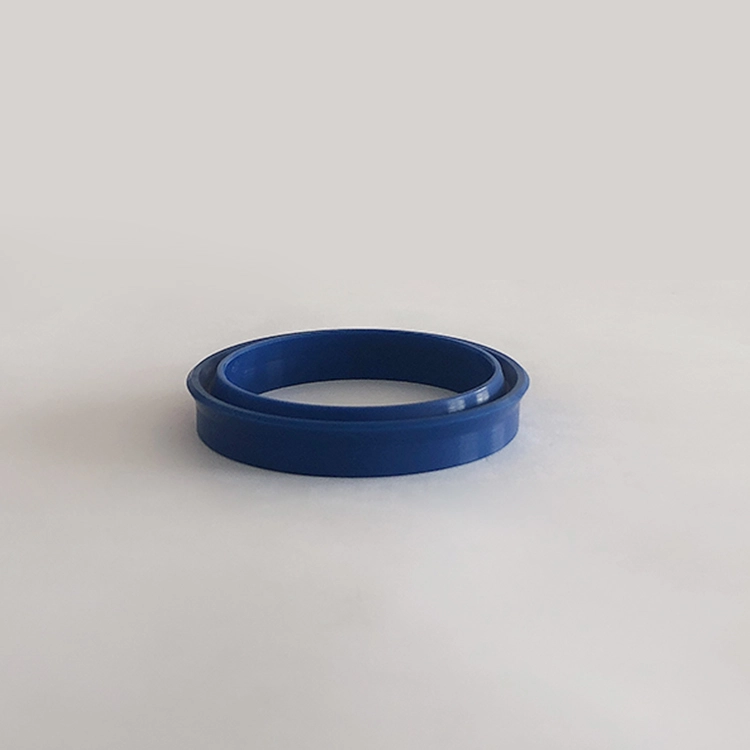

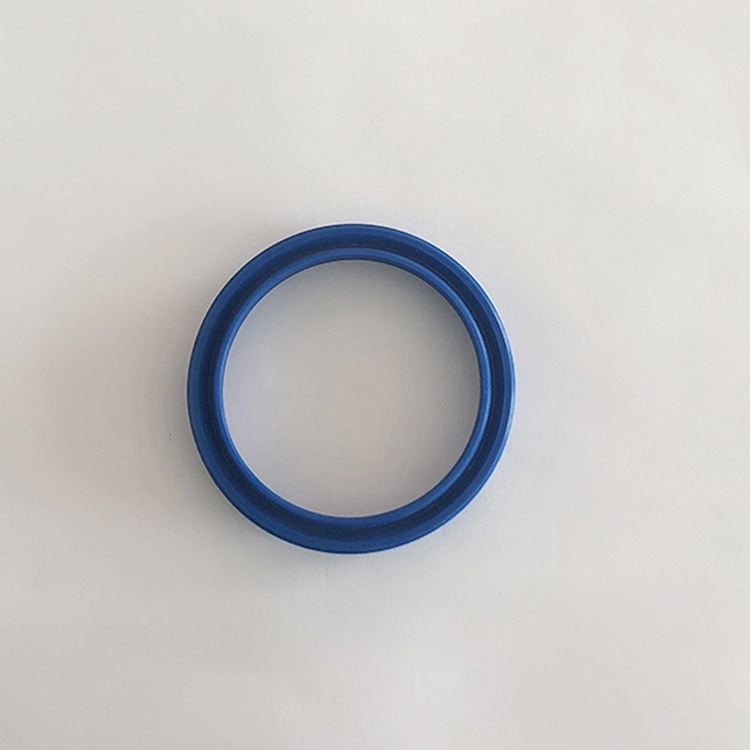

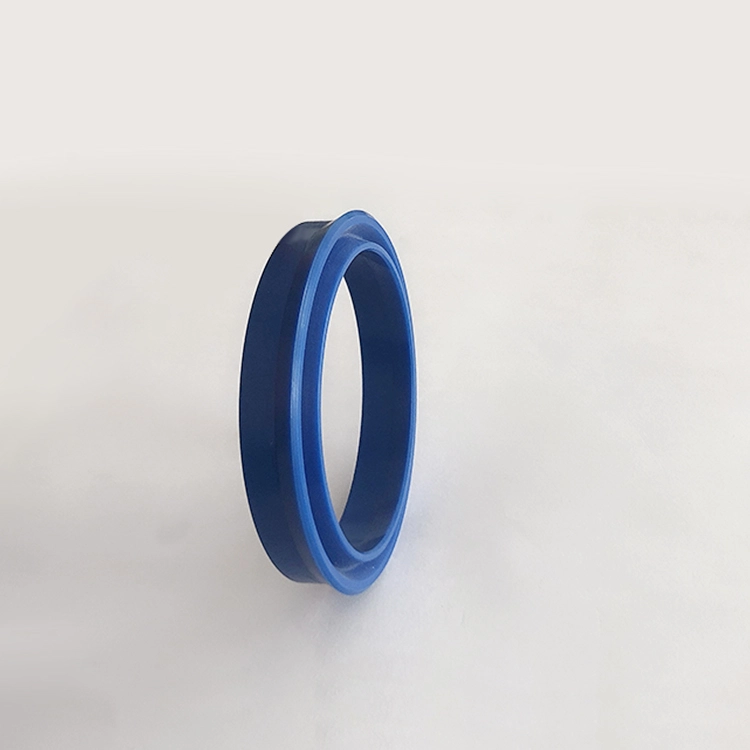

Ο δακτύλιος σφράγισης RCUR είναι μια ασύμμετρη σφραγίδα που χρησιμοποιείται ειδικά στη ράβδο εμβόλου, κατάλληλο για μονόδρομη σφράγιση υδραυλικής παλινδρομικής κίνησης, με καλή απόδοση σφράγισης. Η αυλάκωση συμμορφώνεται με το πρότυπο ISO5597. Χρησιμοποιείται ως βοηθητική σφράγιση στο σύστημα σφράγισης. Τα χαρακτηριστικά του:
1. Καλή στατική και δυναμική απόδοση σφράγισης.
2. Ισχυρή ικανότητα ανάκτησης υπολειμματικού λαδιού υπό δυναμικές συνθήκες.
3. Απλή δομή και εύκολη εγκατάσταση και συντήρηση.

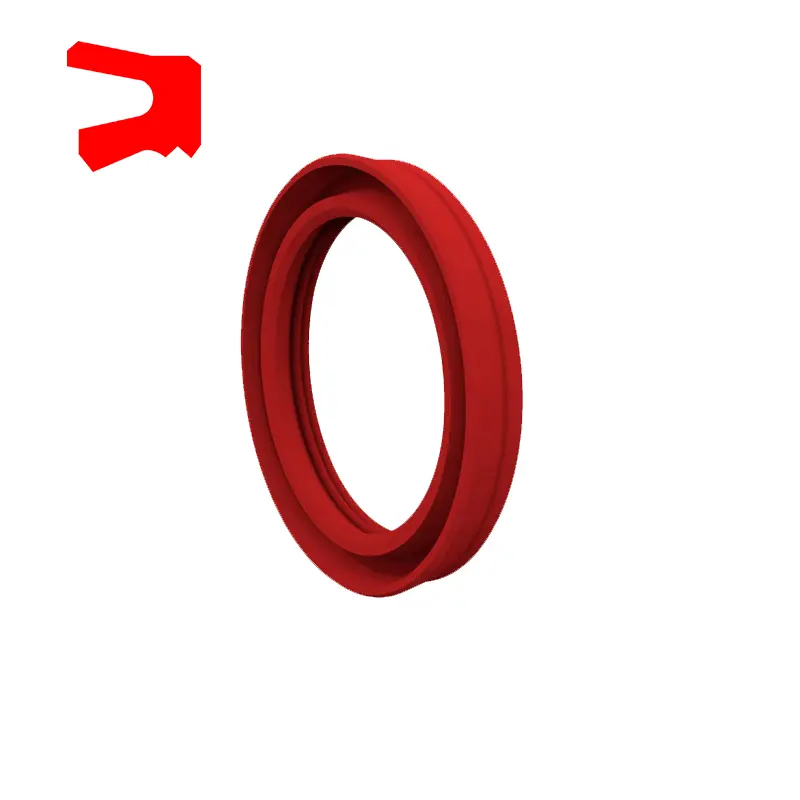

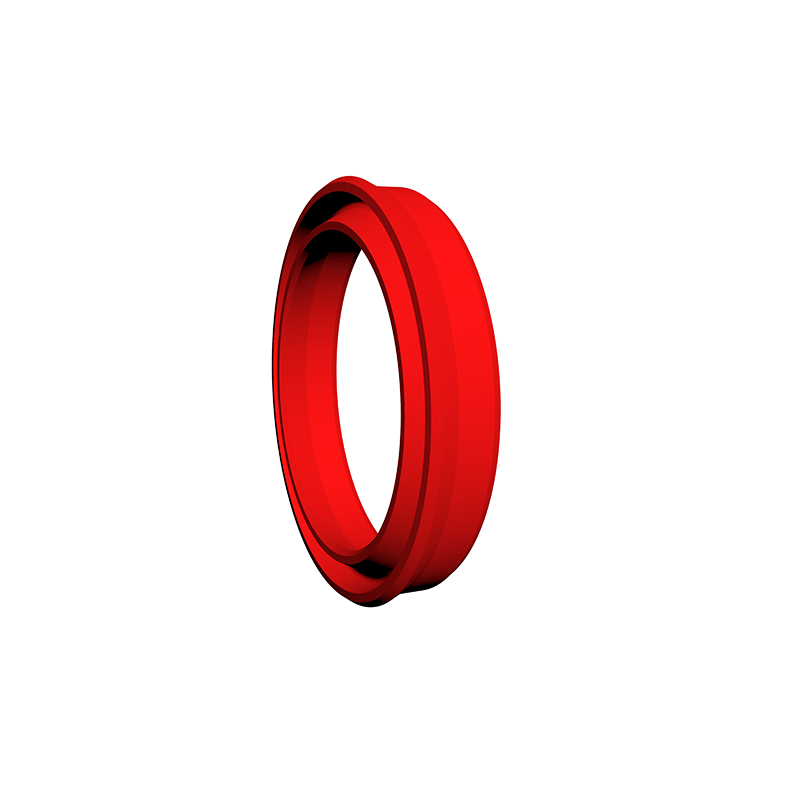

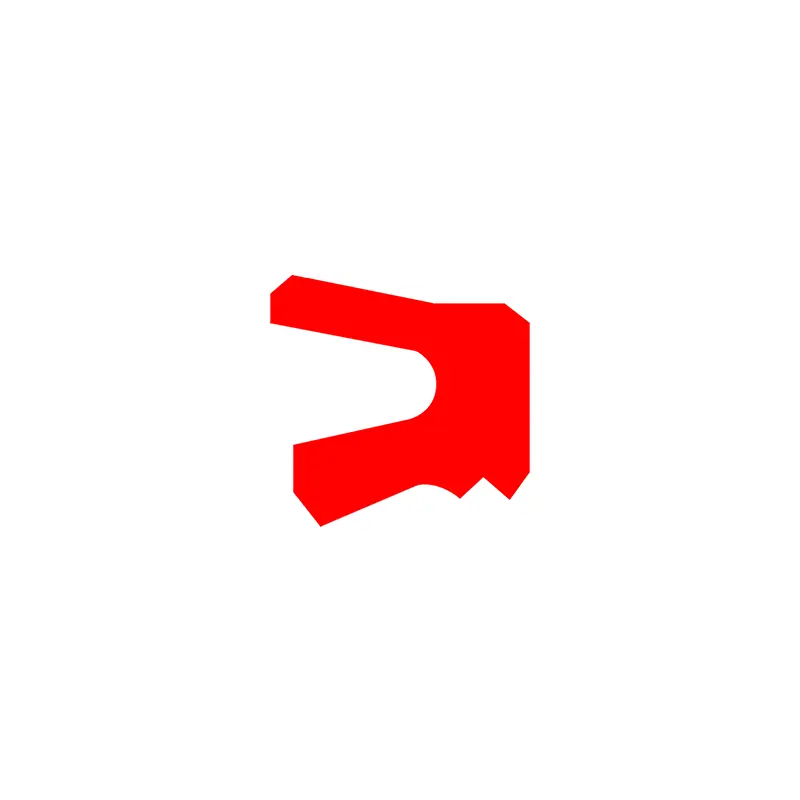

Ο δακτύλιος σφράγισης RCUSR είναι μια ασύμμετρη σφραγίδα που χρησιμοποιείται ειδικά στη ράβδο εμβόλου, με βοηθητικό χείλος στην εσωτερική πλευρά του δακτυλίου σφραγίδας. Είναι κατάλληλο για μονόδρομη σφράγιση υδραυλικής παλινδρομικής κίνησης και έχει καλή απόδοση σφράγισης. Η αυλάκωση συμμορφώνεται με το πρότυπο ISO5597. Μπορεί να χρησιμοποιηθεί μόνη της ή ως βοηθητική σφράγιση στο σύστημα σφράγισης. Τα χαρακτηριστικά του:
1. Καλή στατική και δυναμική απόδοση σφράγισης.
2. Χαμηλή τριβή, ομαλή κίνηση, ισχυρή υπολειμματική ικανότητα ανάκτησης πετρελαίου υπό δυναμικές συνθήκες.
3. Απλή δομή και εύκολη εγκατάσταση και συντήρηση.
Χαρακτηριστικά και εφαρμογές προϊόντος:
Επιλογή υλικού
1. Τα υποστηρικτικά υλικά δακτυλίου O μπορεί να επιλεγούν: R01 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), κλπ.
2. Υλικά δακτυλίου στεγανοποίησης: PTFE2, PTFE3, PTFE4, PU, κλπ.
Επιλογή υλικού RC15
1. Υλικό δακτυλίου πίεσης: Πολυτετραφθοροαιαιθυλένιο, πανί νιτριλίου, ύφασμα φθοροτεκτικό, νάιλον, πολυοξυμεθυλένιο
2. Υλικό δακτυλίου V: Πολυτετραφθοροαιαιθυλενίου, καουτσούκ νιτρίλιο, πανί νιτριλίου, φθοροτεκέντο, πανί φθοροτεβόλης, πολυουρεθάνη
3. Υλικό δακτυλίου στήριξης: πανί νιτρρίλιο, ύφασμα φθοροτού, νάιλον, πολυοξυμεθυλενίου, πολυτετραφθοροαιθυλενίου
Επιλογή υλικού RCUR πολυουρεθάνη (PU)
Παράδειγμα παραγγελίας:
Μοντέλο παραγγελίας RC11-40X55.1X6.3-PTFE3-R01
Μοντέλο παραγγελίας RC11-B-40X55.1X6.3-PTFE3-R02
Διαμέτρου διαμέτρου μοντέλου x Διάμετρος αυλάκωσης x Πλάτος αυλάκω
Μοντέλο παραγγελίας RC12-40X55X7.5-PTFE3-R01
Διαμέτρου διαμέτρου μοντέλου x Διάμετρος αυλάκω
Μοντέλο παραγγελίας RC13-80-PTFE3-R01 ή SPNC-80-PTFE3-R01
RC13/SPNC-μοντέλο 80-άξονα διάμετρος D PTFE3-PTFE Υλικό Κωδικός R01-O-RING ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ
Μοντέλο παραγγελίας RC14-80-PTFE3-R01
RC14-μοντέλο 80-άξονα διάμετρος D PTFE3-PTFE Υλικό Κωδικός R01-O-RING ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ
RC15
| Μοντέλο | Υλικό | Εφαρμόσιμο πεδίο | Σφράγιση |
| RC15-A | V-δακτύλιος: NBR πανί, δαχτυλίδι πίεσης, δακτύλιος υποστήριξης: NBR πανί/PA/POM/PTFE | Κανονική θερμοκρασία, υψηλή πίεση | Καλός |
| RC15-Β | V-δακτύλιος: FKM πανί, δακτύλιο πίεσης, δακτύλιος υποστήριξης: FKM ύφασμα/PTFE | Υψηλή θερμοκρασία, υψηλή πίεση | Καλός |
| RC15-C | V-δακτύλιος: NBR, δακτύλιος πίεσης, δακτύλιος υποστήριξης: NBR πανί/PA/POM/PTFE | Φυσιολογική θερμοκρασία, μεσαία και χαμηλή πίεση | Εξοχος |
| RC15-D | V-δακτύλιος: FKM, δακτύλιος πίεσης, δακτύλιος υποστήριξης: FKM ύφασμα/PTFE | Υψηλή θερμοκρασία, μεσαία και χαμηλή πίεση | Εξοχος |
| RC15-e | V-δακτύλιος: NBR+NBR συνδυασμός υφασμάτων, δακτύλιος πίεσης, δακτύλιος υποστήριξης: NBR πανί/PA/POM/PTFE | Φυσιολογική θερμοκρασία, μεσαία και υψηλή πίεση | Πολύ καλός |
| RC15-F | V-δακτύλιος: FKM+FKM COMBINATE, Δαχτυλίδι πίεσης, Δαχτυλίδι υποστήριξης: FKM Cloth/PTFE | Υψηλή θερμοκρασία, μεσαία και υψηλή πίεση | Πολύ καλός |
| RC15-G | Δακτύλιος V, δακτύλιος πίεσης, δακτύλιος υποστήριξης: PTFE1/PTFE2/PTFE3/PTFE4 | Υψηλή θερμοκρασία και High Pressure Mostrosive Media | Κανονικός |
| RC15-Η | V-δακτύλιος: PU, δακτύλιος πίεσης, δακτύλιος υποστήριξης: PU/PA/POM/PTFE | Φυσιολογική θερμοκρασία, μεσαία και υψηλή πίεση | Πολύ καλός |

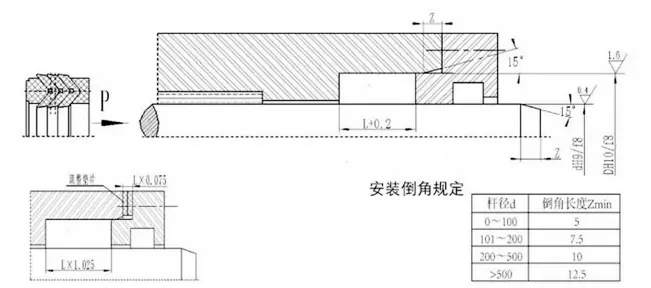

Παράδειγμα παραγγελίας RC15-A-40X55X22.5RC15-A-MODEL DXDXL Κανονισμοί εγκατάστασης
| Διάμετρος ράβδων d | Μήκος λοξότσιου zεορτασμός |
| 0 ~ 100 | 5 |
| 101 ~ 200 | 7.5 |
| 200 ~ 500 | 10 |
| ＞ 500 | 12.5 |
Η συνδυασμένη σφράγιση σχήματος V μπορεί να επιτύχει την καλύτερη κατάσταση σφράγισης και τριβής ρυθμίζοντας το αξονικό μέγεθος της φλάντζας. Η αρχική φθορά μετά από μακροχρόνια λειτουργία μπορεί να επεκταθεί ρυθμίζοντας το αξονικό μέγεθος. Συνιστάται το ρυθμιζόμενο αξονικό μέγεθος της κοιλότητας σφράγισης να σχεδιαστεί για να είναι 1,025L και το ποσό ρύθμισης είναι 7,5%L.
SPN
Μοντέλο παραγγελίας SPN-D*D*L-PTFE3-R01 Διάμετρος ράβδου*Διάμετρος πυθμένα αυλάκωσης*πλάτος αυλάκωσης
SPN Μοντέλο PTFE3 ΤΟΠΟΘΕΤΗΣΗ PTFE ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΚΩΔΙΚΟΣ ΔΙΚΑΣΤΗΡΙΟΣ
RC17
Μοντέλο παραγγελίας RC17-D*D*L-PTFE3-R01 Διάμετρος ράβδου*Διάμετρος πυθμένα αυλάκωσης*πλάτος αυλάκωσης
GTD
TDMI
GGDI
BD
Μοντέλο παραγγελίας BD40*55*11.4 Διάμετρος ράβδου × Διάμετρος αυλάκωσης × Σφραγίδα ύψος
YXD
Μοντέλο παραγγελίας YXD63X75X14 -R01 Διάμετρος ράβδου × Διάμετρος αυλάκωσης × ύψος σφράγισης - Κωδικός υλικού
Καραμέλα
Μοντέλο παραγγελίας RCUR63X73 × 10 ROD DIAMETER × Διάμετρος αυλάκωσης × Σφραγίδα ύψος
Μοντέλο παραγγελίας RCUSR63X73X6 Διάμετρος ράβδου × Διάμετρος αυλάκωσης × Σφραγίδα ύψος

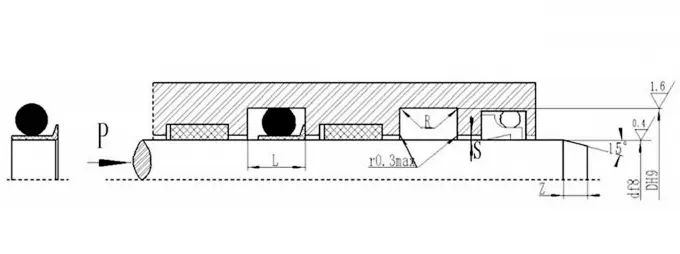

Προδιαγραφές

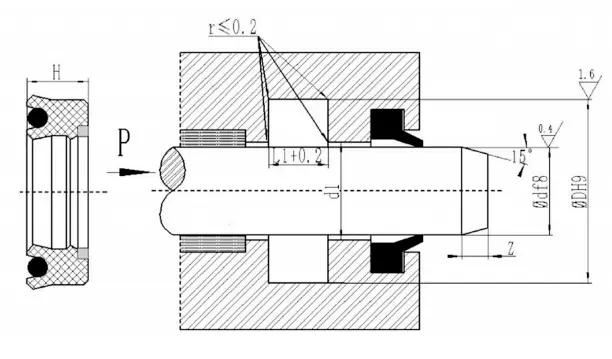

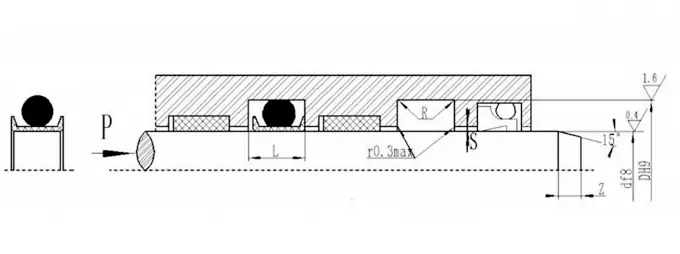

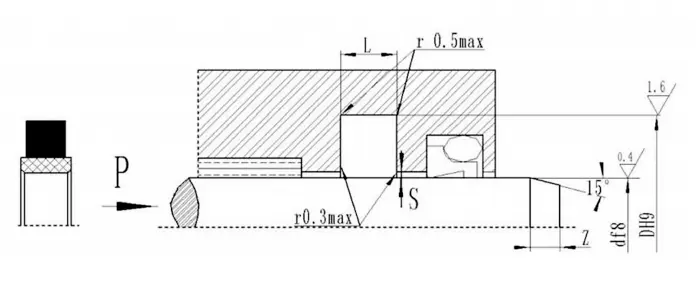

| Εθνικό πρότυπο RC11 (μπορεί να παράγει προϊόντα οποιουδήποτε μεγέθους στον πίνακα προδιαγραφών) | |||||||||
| Τυπικός τύπος d f8 RC11 RC11-Β |
Ελαφρύ φορτίο d f8 RC11-Q RCI1-B-Q |
Βαρύ φορτίο d f8 RC11-Z RC11-B-Z |
Διάμετρος αυλάκι Δ Η9 |
Πλάτος αυλής L+0.2 |
Ακτινική κάθαρση smax | Στρογγυλές γωνίες Rμέγιστος |
Λοξότμηση Zεορτασμός |
Διάμετρος σύρματος δακτυλίου O DO | |
| 0 ~ 20MPa | 20-40MPa | ||||||||
| 3 ~ 7.9 | 8 ~ 18.9 | - | D+5 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 8 ~ 18.9 | 19 ~ 37.9 | 3 ~ 7.9 | D+7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 19 ~ 37.9 | 38 ~ 199.9 | 8 ~ 18.9 | D+11 | 4.2 | 0.25 | 0.2 | 1.0 | 4 | 3.55 |
| 38 ~ 199.9 | 200 ~ 255.9 | 19 ~ 37.9 | D+15,5 | 6.3 | 0.3 | 0.2 | 1.3 | 5 | 5.30 |
| 200 ~ 255.9 | 256 ~ 649.9 | 38 ~ 199.9 | D+21 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 256 ~ 649.9 | 650-999.9 | 200-255.9 | D+24,5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 650 ~ 999.9 | > 1000 | 256 ~ 649.9 | D+28 | 9.5 | 0.5 | 0.3 | 2.5 | 8 | 8.60 |
| > 1000 | - | 650 ~ 999.9 | D+38 | 13.8 | 0.7 | 0.6 | 3.0 | 10 | 12.0 |

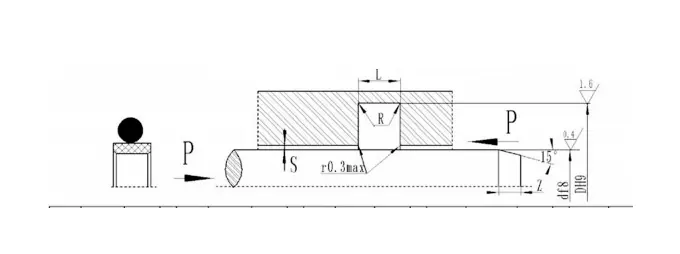

| Εύρος διαμέτρου ράβδου D F8 |
Διάμετρος αυλάκι DH9 |
Πλάτος αυλής L+0.2 |
Ακτινική κάθαρση sμέγιστος | Στρογγυλές γωνίες Rμέγιστος |
Λοξότμηση Zεορτασμός |
|
| 0 ~ 20MPa | 20 ~ 40MPa | |||||
| 20 ~ 39.9 | d+10 | 5 | 0.4 | 0.3 | 0.2 | 4 |
| 40 ~ 70.9 | D+15 | 7.5 | 0.4 | 0.3 | 0.3 | 5 |
| 71 ~ 200 | D+20 | 10 | 0.5 | 0.4 | 0.4 | 6 |
| 200 ~ 309.9 | D+25 | 12.5 | 0.6 | 0.5 | 0.4 | 8.5 |
| 310 ~ 539.9 | D+30 | 15 | 0.7 | 0.6 | 0.8 | 10 |
| 540-699.9 | D+35 | 17.5 | 0.8 | 0.7 | 1.2 | 12 |
| 700 ~ 1500 | D+40 | 20 | 0.8 | 0.7 | 1.2 | 14 |
| ΣΗΜΕΙΩΣΗ: Για πιέσεις> 40 MPa, η περιοχή ρίζας σφραγίδας SMAX χρησιμοποιεί την ανοχή H8/18 FIT. | ||||||
| Εύρος διαμέτρου άξονα D F8 |
Διάμετρος αυλάκωσης d h9 | Πλάτος αυλής L+0.2 |
Στρογγυλεμένες γωνίες Rμέγιστος |
Ακτινική κάθαρση Smax |
Λοξότμηση Zmin |
Διάμετρο σύρματος δακτυλίου O dO |
|
| Για υδραυλική χρήση | Για πνευματική και υδραυλική χαμηλή τριβή | ||||||
| 3 ~ 10 | D+3 | D+3.5 | 2.5 | 0.4 | 0.2 | 3 | 1.9 |
| 10 ~ 22 | D+4 | D+4.6 | 3.2 | 0.6 | 0.3 | 4 | 2.4 |
| 22 ~ 50 | D+6 | D+6.6 | 4.7 | 1 | 0.3 | 5 | 3.5 |
| 48 ~ 150 | d+10 | D+10.6 | 7.5 | 1 | 0.35 | 6 | 5.7 |
| 150 ~ 1500 | D+15 | D+15,6 | 11.0 | 2.5 | 0.4 | 8 | 8.6 |
| Εύρος διαμέτρου άξονα D F8 |
Διάμετρος αυλάκι Δ Η9 |
Πλάτος αυλής μεγάλο+0.2 | Στρογγυλεμένες γωνίες Rμέγιστος |
Ακτινική κάθαρση S |
Λοξότμηση Z |
Διάμετρο σύρματος δακτυλίου O dO |

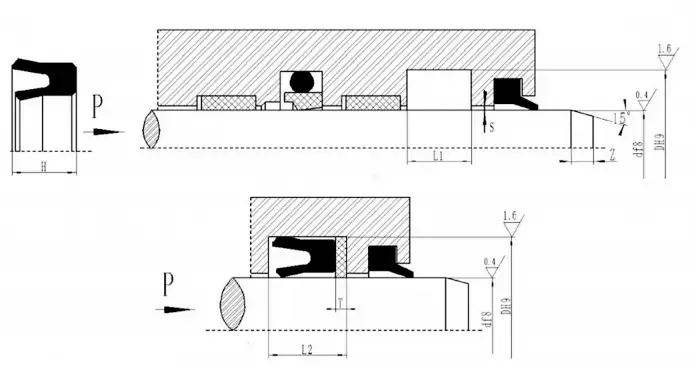

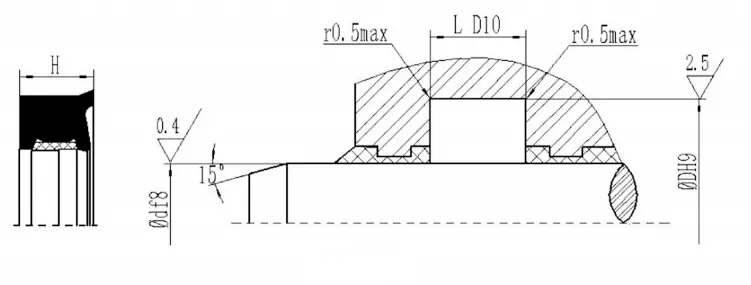

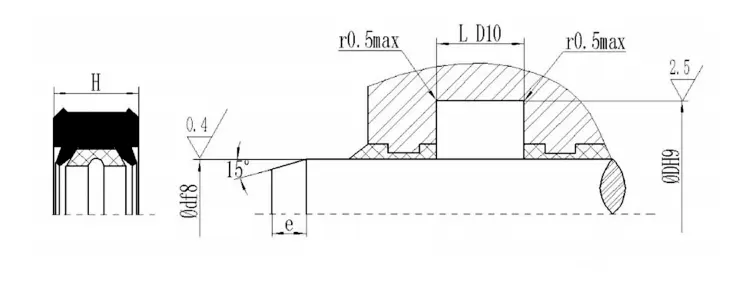

| 8 ~ 17 | D+5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 18 ~ 39 | D+6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 40 ~ 108 | d+10 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 109 ~ 1500 | D+13 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| ΣΗΜΕΙΩΣΗ: Για διάμετρο άξονα ≤ 30mm, συνιστάται η ανοιχτή αυλάκωση. | ||||||
| Διαστάσεις εγκατάστασης | Μήκος λοξοτομής | |||||
| Διάμετρος ράβδου DF8 | Εξωτερική διάμετρο DH9 | Πλάτος υποδοχής L D10 | Ύψος σφραγίδας H |
|
Εύρος διαμέτρου ράβδου | Μήκος λοξοτομής ε ≥ |
| 20-56 | d+10 | 16 | 15 |
|
20-59 | 6 |
| 57-140 | D+13 | 16 | 15 |
|
60-104 | 7 |
| > 140 | D+15 | 16 | 15 |
|
105-299 | 10 |
|
|
|
|
|
|
300-650 | 15 |
| Διαστάσεις εγκατάστασης Μήκος | ||||||
| Διάμετρος ράβδου DF8 | Εξωτερική διάμετρο DH9 | Πλάτος υποδοχής L D10 | Ύψος σφραγίδας H |
|
Εύρος διαμέτρου ράβδου | Μήκος λοξοτομής ε ≥ |
| 20-39 | D+7.2 | 4 | 3.5 |
|
20-59 | 6 |
| 40-79 | d+10 | 5 | 4.5 |
|
60-104 | 7 |
| 80-100 | D+13,8 | 7.5 | 7 |
|
105-299 | 10 |
| 101-250 | D+20 | 10 | 9.5 |
|
300-650 | 15 |
| 250-600 | D+30 | 15 | 14.5 |
|
|
|
| > 600 | D+40 | 20 | 19.5 |
|
|
|
| Πίεση/MPa | Χάσμα εξώθησης | |
| Διάμετρος ράβδου d≤60mm | Διάμετρος ράβδου d> 60mm | |
| ≤5 | 0.4 | 0.5 |
| ≤10 | 0.3 | 0.4 |
| ≤20 | 0.2 | 0.3 |
| ≤30 | 0.15 | 0.2 |
| ≤40 | 0.1 | 0.15 |
