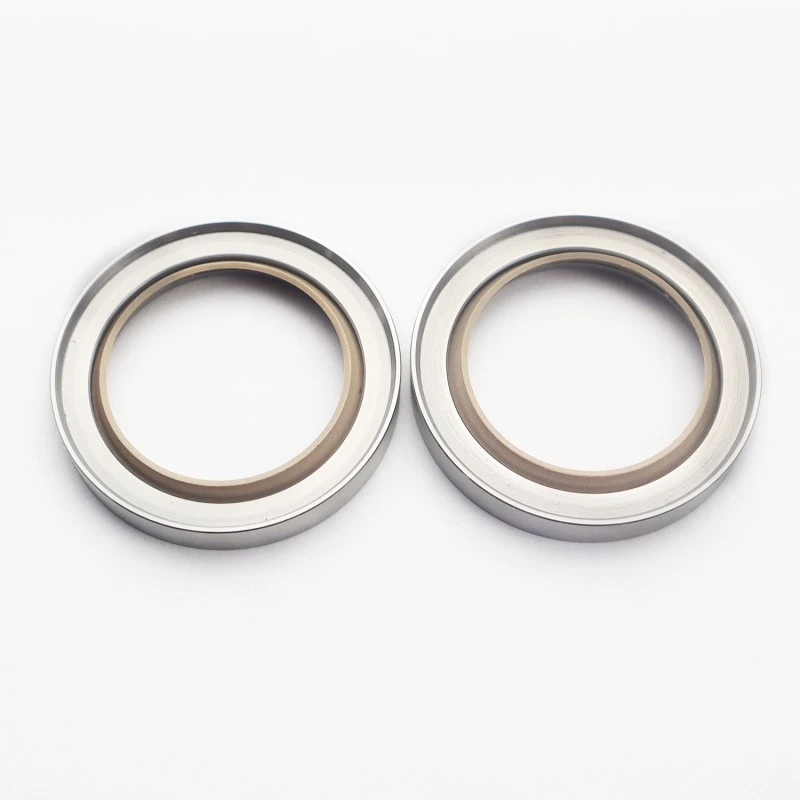

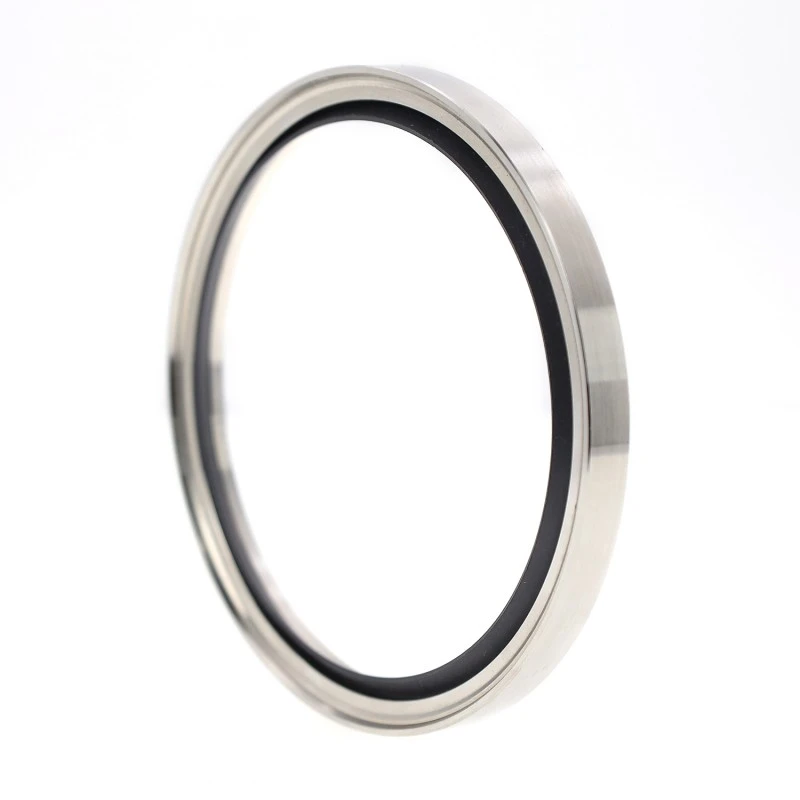

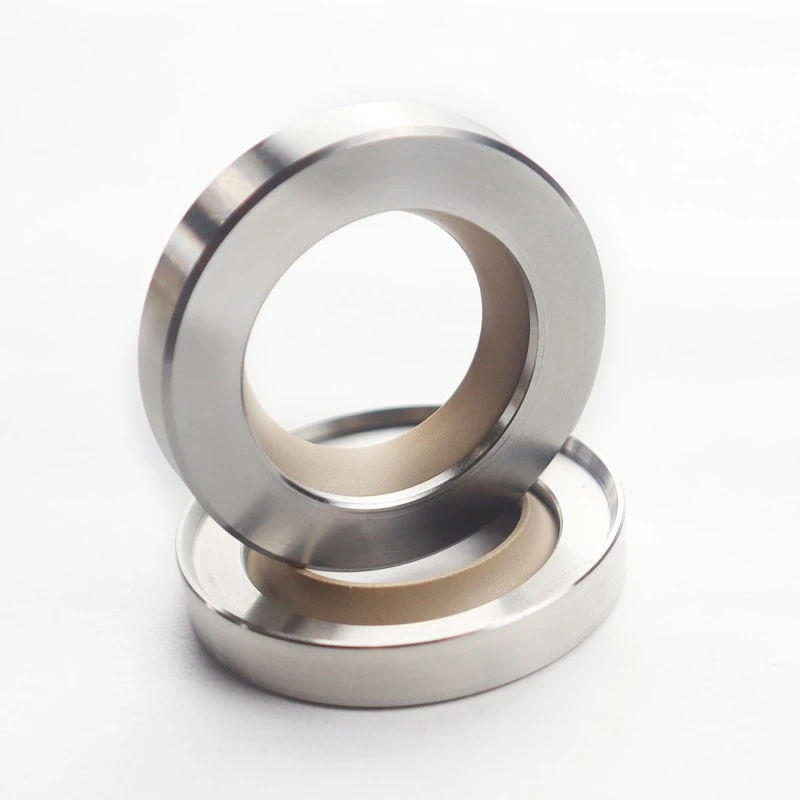

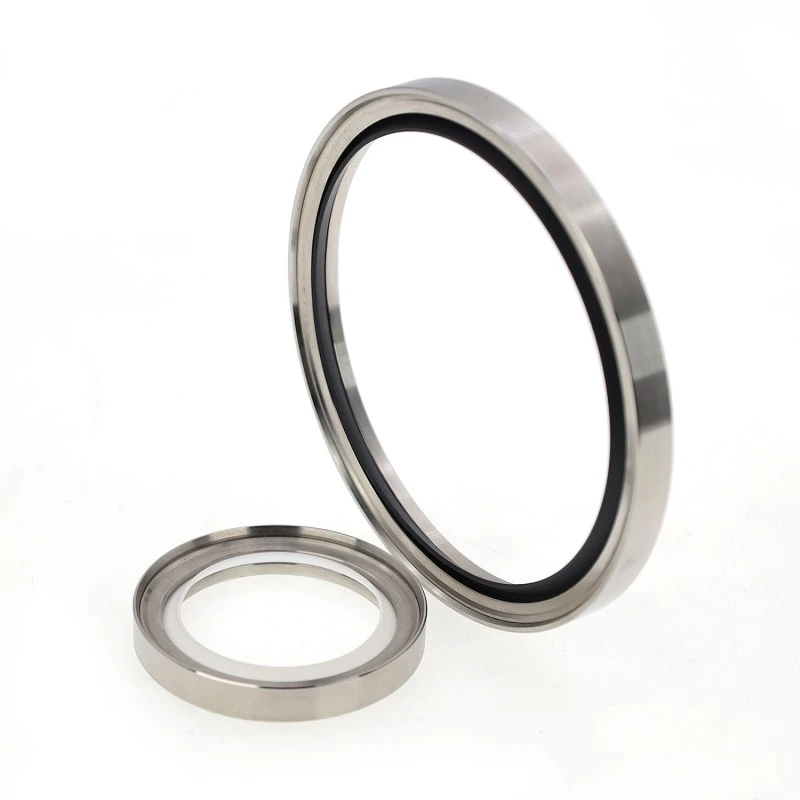

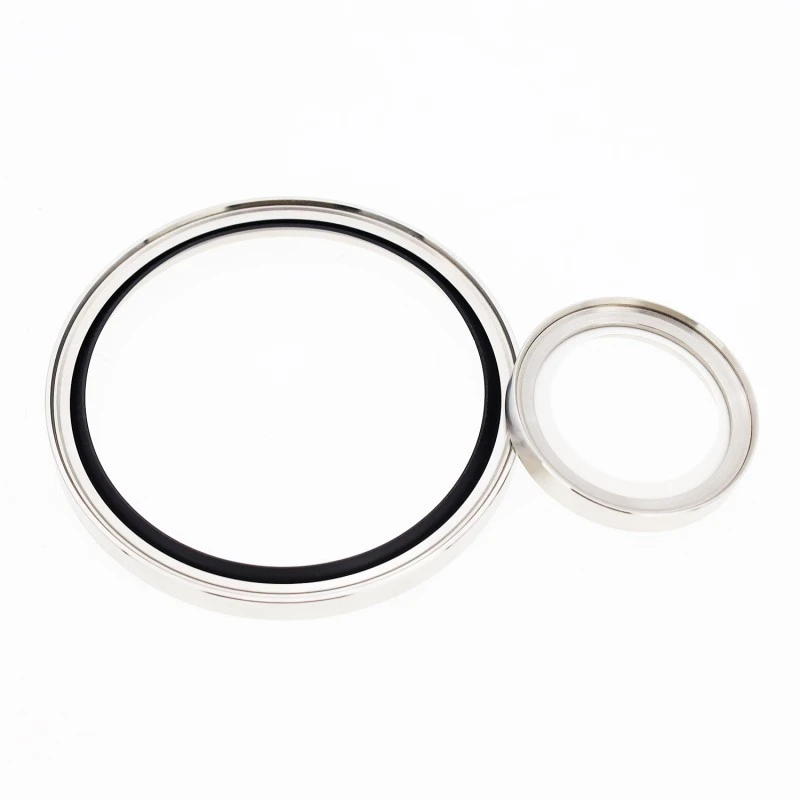

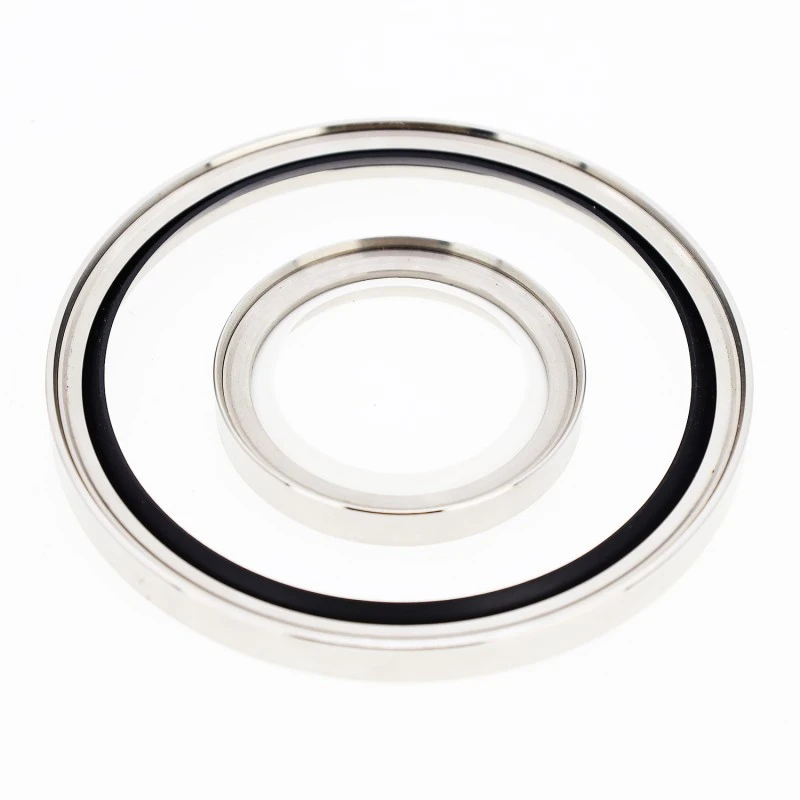

1. Εξαιρετική χημική αντοχή
2. Ευρύ φάσμα θερμοκρασίας λειτουργίας
3. Κατάλληλο για λίπανση χαμηλής λίπανσης και χωρίς λάδι
4. Χαμηλή τριβή για ελάχιστη κατανάλωση ενέργειας
5. Κατάλληλο για υψηλές γραμμικές ταχύτητες
6. Χωρίς εφέ κολλήματος-ολίσθησης, χαμηλή αντίσταση εκκίνησης μετά από παρατεταμένο χρόνο διακοπής λειτουργίας
7. Κατάλληλο για μη σκληρυμένους περιστρεφόμενους άξονες (με κατάλληλη επιλογή στεγανοποιητικών χειλιών PTFE)
8. Κατάλληλο για εφαρμογές υψηλής πίεσης
Οι τυπικές εφαρμογές περιλαμβάνουν: περιστροφικούς συμπιεστές, κοχλιωτούς συμπιεστές, κιβώτια ταχυτήτων/κιβωτίων ταχυτήτων, φυσητήρες, κινητήρες, εργαλειομηχανές, αντλίες, υδραυλικούς κινητήρες, φυγοκεντρητές κ.λπ.
Απαιτήσεις σκληρότητας για ζευγαρωμένες επιφάνειες
Συνιστώμενη σκληρότητα: HRC ≥ 58. Η απαιτούμενη σκληρότητα εξαρτάται από πολλούς παράγοντες. για εφαρμογές χαμηλής πίεσης και χαμηλής ταχύτητας, οι πιο μαλακοί περιστρεφόμενοι άξονες είναι επίσης κατάλληλοι. Για μαλακά μέταλλα, συνιστώνται τα στεγανοποιητικά χείλη PTFE6.
Απαιτήσεις ποιότητας για επιφάνειες ζευγαρώματος Ra=0,2-0,63 um Rz=1-3um Rmax=1-4um
|
Σχήμα διατομής |
Μοντέλο |
Πίεση |
Θερμοκρασία |
Ταχύτητα |
Μέσον |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Πετρέλαιο, αέριο, νερό κ.λπ. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Πετρέλαιο, αέριο, νερό κ.λπ. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Πετρέλαιο, αέριο, νερό κ.λπ. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Πετρέλαιο, αέριο, νερό κ.λπ. |
Fluid Dynamic Spiral Recirculation Seal: Ο τύπος RCS-D χρησιμοποιεί στεγανοποιητικό χείλος με σπειροειδή μοτίβο ανακυκλοφορίας, βελτιώνοντας την απόδοση στεγανοποίησης. Ο περιστρεφόμενος άξονας επιτρέπεται να περιστρέφεται μόνο προς μία κατεύθυνση.

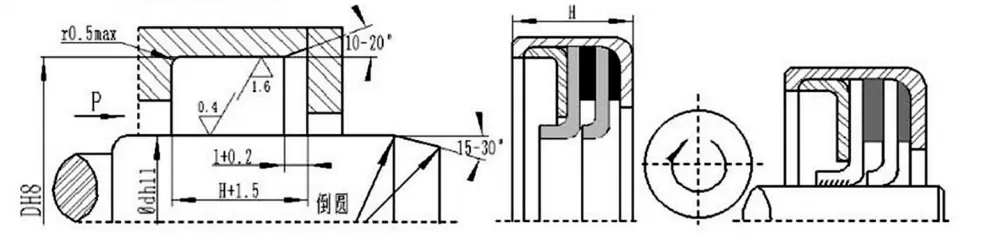

Απαιτήσεις τοποθεσίας εγκατάστασης
Παράδειγμα παραγγελίας: RCS-A-65×85×10 Μοντέλο - d×D×H
|
δ*Δ*Η |
δ*Δ*Η |
δ*Δ*Η |
δ*Δ*Η |
δ*Δ*Η |
δ*Δ*Η |
δ*Δ*Η |
δ*Δ*Η |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8,5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7,5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7,5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7,5 |
120*140*10 |
180*210*8,5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7,5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8,5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7,5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7,5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7,5 |
150*180*8,5 |
|
Επικοινωνήστε με την εταιρεία μας. το μοντέλο RC2057 προσφέρει προϊόντα με μέγιστο μήκος 1600 mm.
Οδηγός τοποθέτησης τσιμούχας λαδιού PTFE
1. Καθαρίστε και λιπάνετε τη τσιμούχα λαδιού και όλα τα μέρη εγκατάστασης.
2. Πριν από την εγκατάσταση, η τσιμούχα λαδιού πρέπει να τοποθετηθεί σε έναν λείο άξονα με την ίδια διάμετρο με τον άξονα για να αποφευχθεί η υπερβολική σύσφιξη και η αποτυχία εγκατάστασης και για να αποφευχθεί η υπερθέρμανση κατά την αρχική λειτουργία.
3. Πριν την εγκατάσταση, εφαρμόστε στεγανωτικό (όπως Loctite 601 ή 641) στην εξωτερική περιφέρεια και την τελική επιφάνεια της τσιμούχας λαδιού για να αποτρέψετε τη διαρροή στην εξωτερική διάμετρο.
4. Κατά την τοποθέτηση του χείλους στεγανοποίησης λαδιού PTFE στον άξονα, το χείλος στεγανοποίησης λαδιού PTFE πρέπει να προστατεύεται για να αποφευχθεί η ζημιά στο χείλος στεγανοποίησης από σπειρώματα, κλειδιά κ.λπ.

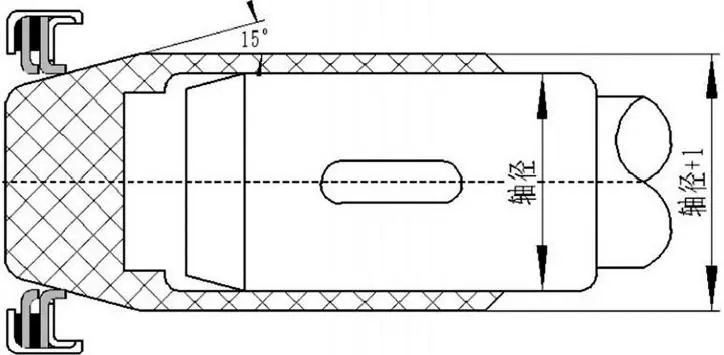

5. Θα πρέπει να χρησιμοποιηθεί ένα χιτώνιο οδηγού για την εγκατάσταση της τσιμούχας λαδιού PTFE για την προστασία του χείλους από ζημιά. Το χιτώνιο οδήγησης έχει γωνία κωνικότητας 15 μοιρών στο άκρο οδήγησης και η εσωτερική οπή του άλλου άκρου είναι μια συρόμενη εφαρμογή στον άξονα. Η εξωτερική διάμετρος του χιτωνίου οδηγού είναι η διάμετρος άξονα + 1mm, με λεία επιφάνεια και στρογγυλεμένες άκρες. Δείτε την Εικόνα 1 για την εγκατάσταση της τσιμούχας λαδιού PTFE.
6. Το υλικό του χιτωνίου οδηγού συνιστάται να είναι σκληρό πλαστικό.
7. Αφού τοποθετηθεί η τσιμούχα λαδιού, πρέπει να στερεωθεί με συσκευή σύσφιξης και να σφραγιστεί με στεγανωτικό στην εξωτερική περιφέρεια και την ακραία όψη. Δείτε την Εικόνα 2 για τη στερέωση της τσιμούχας λαδιού PTFE.
Εικόνα 1. Εγκατάσταση της τσιμούχας λαδιού PTFE.

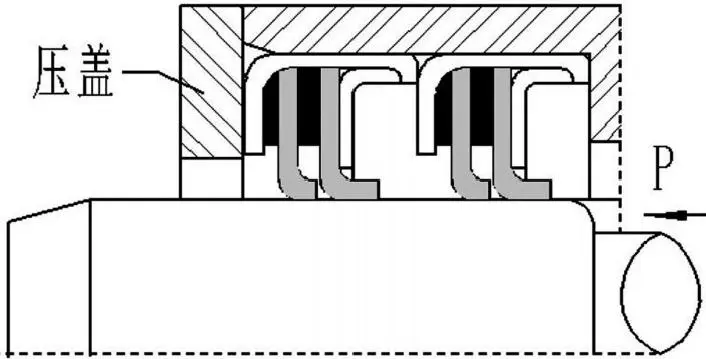

Εικόνα 2. Στερέωση της τσιμούχας λαδιού PTFE.
