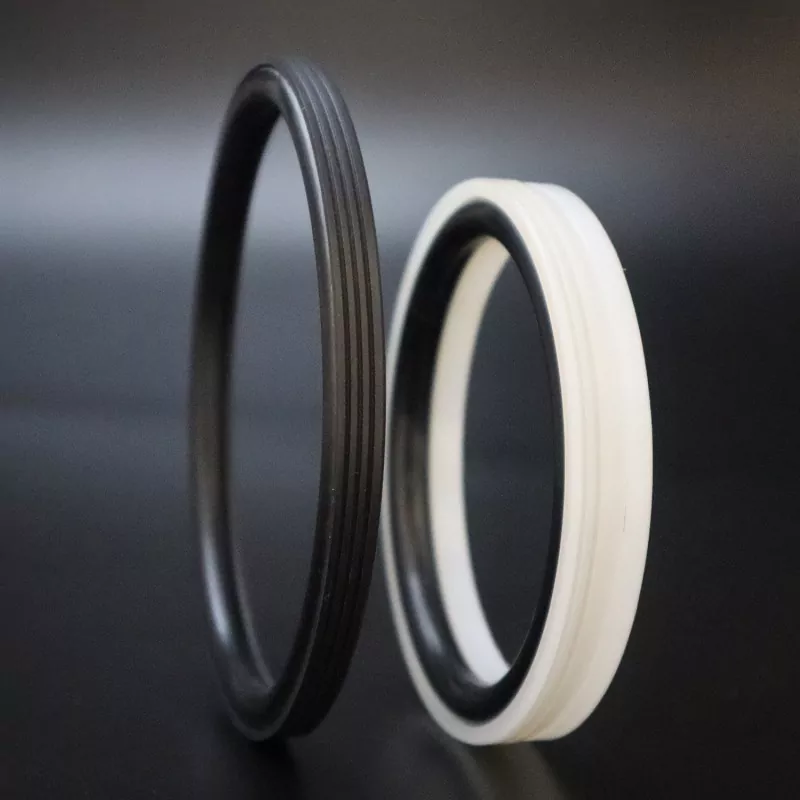

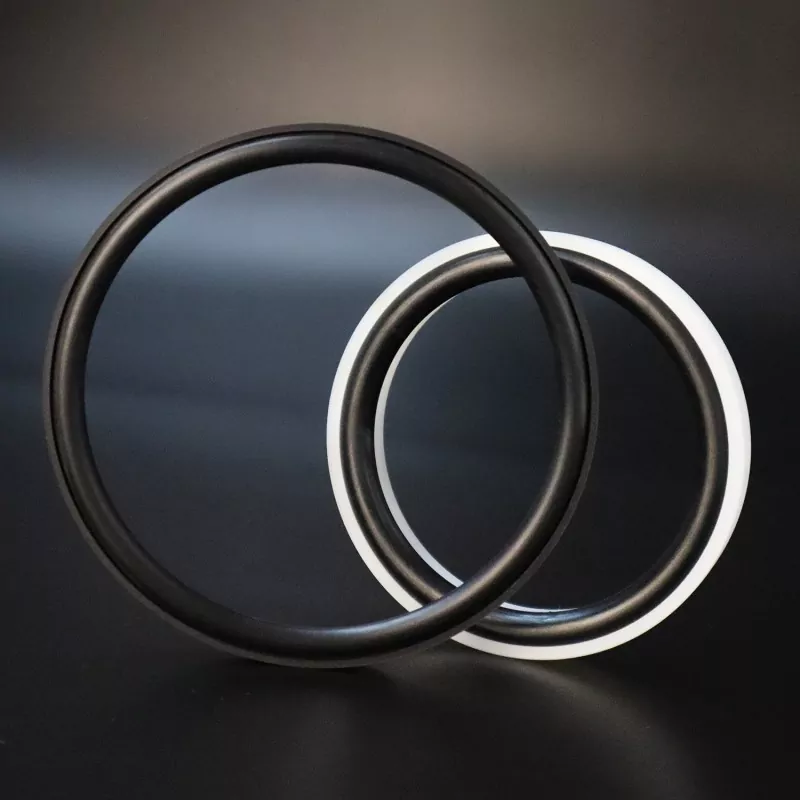

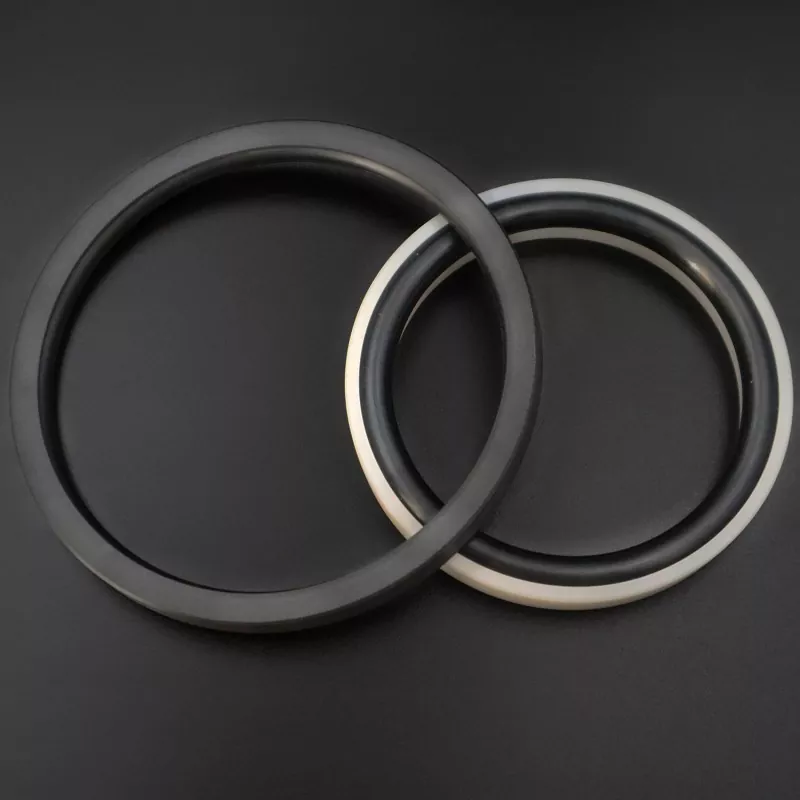

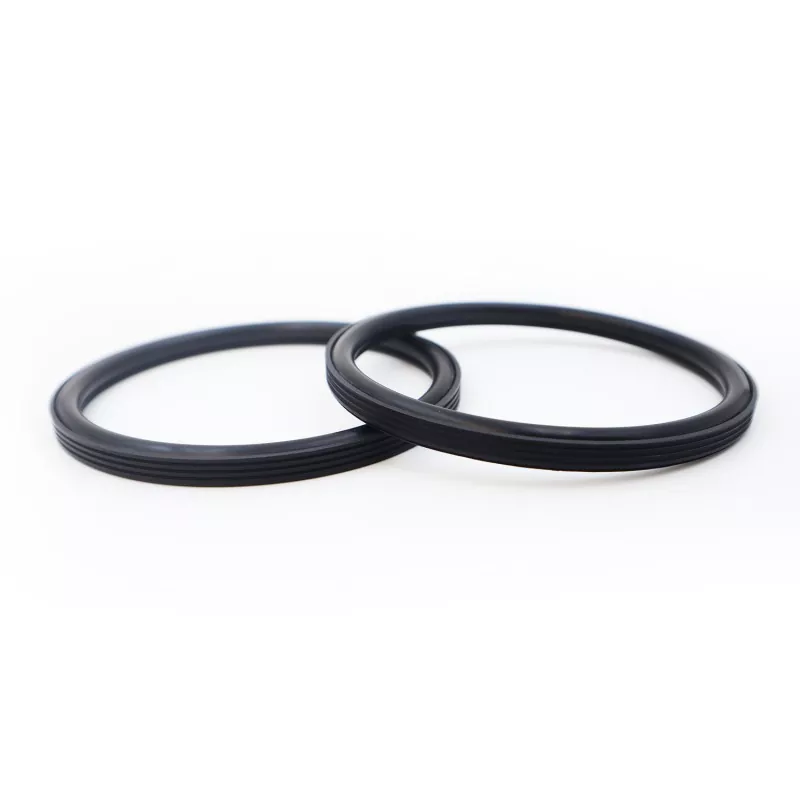

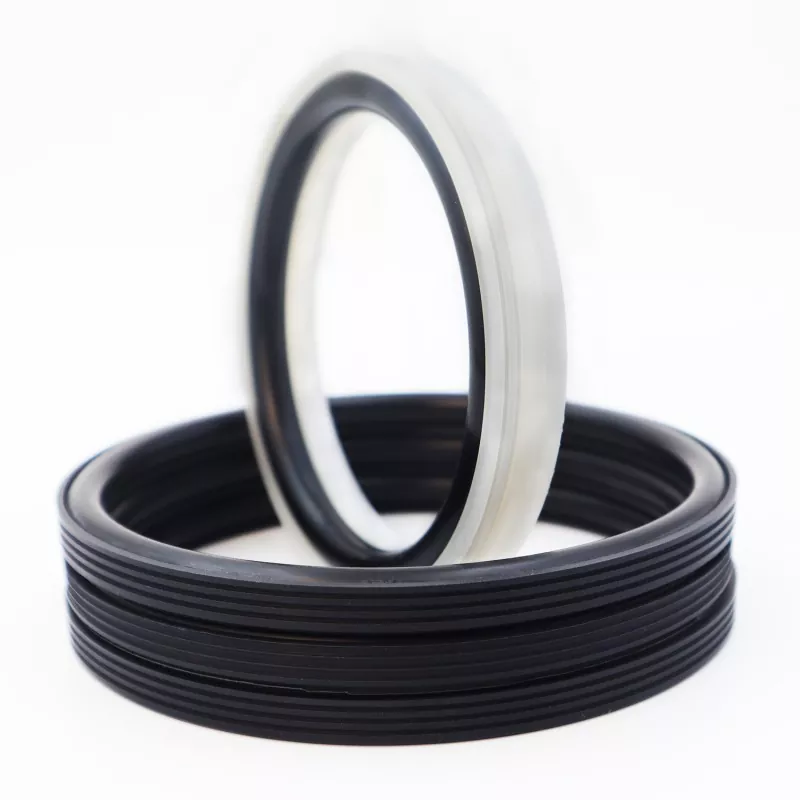

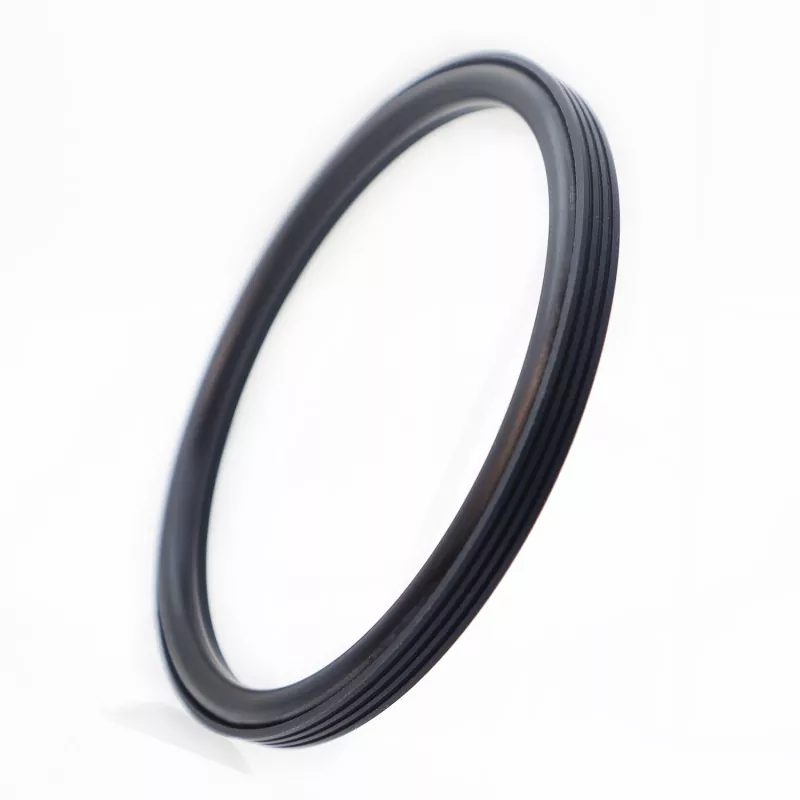

Το στεγανοποιητικό στεγανοποιητικό με οδοντωτό έμβολο RC2062 αποτελείται από έναν ειδικά σχεδιασμένο οδοντωτό δακτύλιο στεγανοποίησης από πλαστικό μηχανικής υψηλής απόδοσης και έναν δακτύλιο Ο από καουτσούκ. Είναι κατάλληλο για μονόδρομη στεγανοποίηση σε υδραυλικές παλινδρομικές και περιστροφικές εφαρμογές.
Διαθέτει μεγάλη διάρκεια ζωής, χαμηλή τριβή, εξαιρετική απόδοση στεγανοποίησης, συμπαγές αποτύπωμα και ευκολία εγκατάστασης και συντήρησης. Ο βελτιστοποιημένος σχεδιασμός του χείλους στεγανοποίησης και το πάχος εξασφαλίζουν αποτελεσματική σφράγιση ακόμη και όταν εκτίθενται σε σκληρά μέσα όπως ο πολτός τσιμέντου.
Με τη συμπαγή συνολική δομή του, ελαχιστοποιεί τις απαιτήσεις χώρου εγκατάστασης και διευκολύνει την άνετη συναρμολόγηση στο χώρο του ξενοδοχείου και την επακόλουθη συντήρηση. Χρησιμεύει ως αξιόπιστη λύση στεγανοποίησης για θαλάμους εμβόλων σε εφαρμογές χειρισμού πολτού. Προσκαλούμε τους κατασκευαστές βιομηχανικού εξοπλισμού να αξιολογήσουν, να συγκρίνουν και να υποβάλουν μαζικές παραγγελίες για αυτό το προϊόν.
Οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα.
|
Πίεση (MPa) |
Θερμοκρασία (°C)
|
Ταχύτητα (m/s) |
Μέσον |
|
|
Η παλινδρομική κίνηση |
Περιστροφική κίνηση |
|||
|
≤100 |
-35 έως +100 (με NBR O-ring) |
≤6 |
≤2 |
Νερό, λάσπη, αργό πετρέλαιο, υδραυλικό λάδι, γαλάκτωμα |
|
-20 έως +200 (με O-ring FKM) |
||||
1. Τα συμβατά υλικά O-ring περιλαμβάνουν: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM) κ.λπ.
2. Υλικό στεγανοποιητικού δακτυλίου: Τυποποιημένο υλικό PTFE4. άλλα διαθέσιμα υλικά περιλαμβάνουν PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 κ.λπ.
Μοντέλο παραγγελίας: RC2062-80*68.3*7.6-PTFE4-R01
Μοντέλο - Διάμετρος οπής * Διάμετρος αυλάκωσης * Πλάτος αυλάκωσης - Κωδικός υλικού
Οποιοδήποτε μέγεθος εντός παραμέτρων είναι διαθέσιμο
|

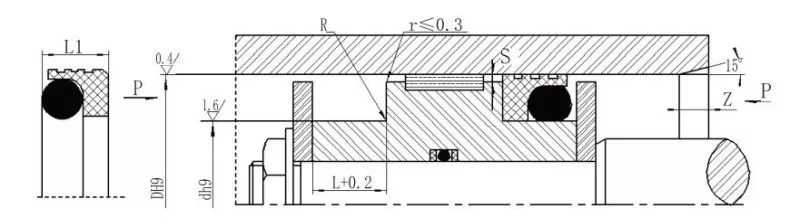

Εύρος μεγέθους διάτρησης Τυποποιημένος τύπος Δ Η9 RC2062 |
Εύρος διάτρησης Βαρέως τύπου Δ Η9 RC2062-Z |
Διάμετρος αυλάκωσης d h9 |
Πλάτος αυλάκωσης L+0,2 |
Πλάτος σφραγίδας L1 |
Γωνιακή ακτίνα Rmax |
Ακτινική απόσταση Smax |
Λοξότμηση Zmin |
Διάμετρος διατομής δακτυλίου Ο |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
Δ-4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
Δ-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
Δ-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
Δ-15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
Δ-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Σημείωση: 1. Για διαμέτρους οπών ≤30 mm, συνιστάται σχέδιο ανοιχτής αυλάκωσης.
2. Για πιέσεις άνω των 30 MPa, συνιστάται προσαρμογή H8/f8 για το διάκενο εξώθησης.
