Πίεση/MPa |
Θερμοκρασία / °C |
Ταχύτητα /m/s |
Μέσον |
|
≤40 |
-35~+100 (με NBR O-ring) |
≤2 |
Υδραυλικό λάδι, γαλάκτωμα, νερό, αέριο κ.λπ. |
|
-20~+200 (με O-ring FKM) |
1. Διαθέσιμα υλικά O-ring: R01 Nitrile Butadiene Rubber (NBR), R02 Fluororubber (FKM), κ.λπ.
2. Υλικά στεγανοποιητικού δακτυλίου: Τυπικά υλικά PTFE3 και PTFE4. άλλα προαιρετικά υλικά περιλαμβάνουν PTFE1, PTFE2 και PTFE5.
Παράδειγμα παραγγελίας
Παραγγελία Μοντέλο RC2052—80x91×4,2—PTFE3—R01 Model-dxDxL- Κωδικός υλικού
Παραγγελία Μοντέλου RCX17—80x91×4.2—Μοντέλο HPU-dxDxL- Κωδικός υλικού

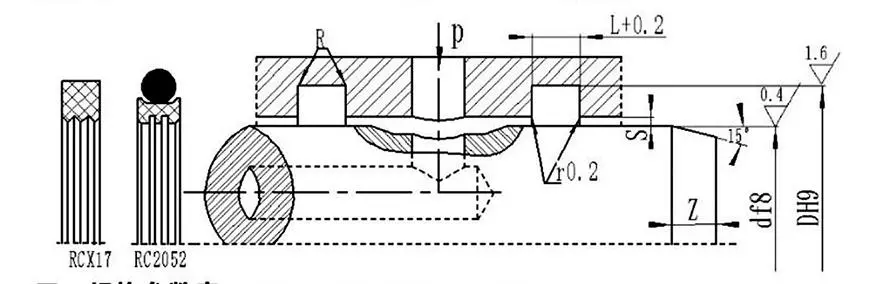

Πίνακας προδιαγραφών και παραμέτρων (διατίθεται οποιαδήποτε προδιαγραφή εντός του εύρους παραμέτρων)
|
Εύρος διαμέτρου άξονα d f8 |
Διάμετρος τάφρου DH9 |
Πλάτος τάφρου L+⁰.2 |
Ακτινική απόσταση Smax |
Στρογγυλεμένες γωνίες Rmax |
Λοξότμηση Zmin |
|
|
0~10Mpa |
10~20Mpa |
|||||
|
6~18 |
d+49 |
2.2 |
0.15 |
0.1 |
0.4 |
2 |
|
19~37 |
d+7,5 |
3.2 |
0.2 |
0.15 |
0.6 |
3 |
|
38~199 |
d+11,0 |
4.2 |
0.25 |
0.2 |
1.0 |
4 |
|
200~255 |
d+15,5 |
6.3 |
0.3 |
0.25 |
1.3 |
5 |
|
256~649 |
d+21,0 |
8.1 |
0.3 |
0.25 |
1.8 |
7 |
|
650~1500 |
d+28,0 |
9.5 |
0.45 |
0.3 |
2.0 |
8 |
Σημείωση: Για διαμέτρους άξονα ≤ 30mm, συνιστώνται ανοιχτές αυλακώσεις.
|
d |
D |
L |
d |
D |
L |
d |
D |
L |
d |
D |
L |
|
8 |
12.9 |
2.2 |
48 |
59.0 |
4.2 |
150 |
161.0 |
4.2 |
350 |
371.0 |
8.1 |
|
10 |
14.9 |
2.2 |
50 |
61.0 |
4.2 |
160 |
171.0 |
4.2 |
360 |
381.0 |
8.1 |
|
12 |
16.9 |
2.2 |
55 |
66.0 |
4.2 |
170 |
181.0 |
4.2 |
370 |
391.0 |
8.1 |
|
14 |
18.9 |
2.2 |
60 |
71.0 |
4.2 |
180 |
191.0 |
4.2 |
380 |
401.0 |
8.1 |
|
15 |
19.9 |
2.2 |
63 |
74.0 |
4.2 |
190 |
201.0 |
4.2 |
390 |
411.0 |
8.1 |
|
16 |
20.9 |
2.2 |
65 |
76.0 |
4.2 |
200 |
215.5 |
6.3 |
400 |
421.0 |
8.1 |
|
18 |
22.9 |
2.2 |
70 |
81.0 |
4.2 |
210 |
225.5 |
6.3 |
420 |
441.0 |
8.1 |
|
20 |
27.5 |
3.2 |
75 |
86.0 |
4.2 |
220 |
235.5 |
6.3 |
450 |
471.0 |
8.1 |
|
22 |
29.5 |
3.2 |
80 |
91.0 |
4.2 |
230 |
245.5 |
6.3 |
480 |
501.0 |
8.1 |
|
24 |
31.5 |
3.2 |
85 |
96.0 |
4.2 |
240 |
255.5 |
6.3 |
500 |
521.0 |
8.1 |
|
25 |
32.5 |
3.2 |
90 |
101.0 |
4.2 |
250 |
265.5 |
6.3 |
520 |
541.0 |
8.1 |
|
28 |
35.5 |
3.2 |
95 |
106.0 |
4.2 |
260 |
281.0 |
8.1 |
550 |
571.0 |
8.1 |
|
30 |
37.5 |
3.2 |
100 |
111.0 |
4.2 |
270 |
291.0 |
8.1 |
600 |
621.0 |
8.1 |
|
32 |
39.5 |
3.2 |
105 |
116.0 |
4.2 |
280 |
301.0 |
8.1 |
630 |
651.0 |
8.1 |
|
35 |
42.5 |
3.2 |
110 |
121.0 |
4.2 |
290 |
311.0 |
8.1 |
650 |
678.0 |
8.1 |
|
36 |
43.5 |
3.2 |
115 |
126.0 |
4.2 |
300 |
321.0 |
8.1 |
670 |
698.0 |
9.5 |
|
38 |
49.0 |
4.2 |
120 |
131.0 |
4.2 |
310 |
331.0 |
8.1 |
700 |
728.0 |
9.5 |
|
40 |
51.0 |
4.2 |
125 |
136.0 |
4.2 |
320 |
341.0 |
8.1 |
750 |
778.0 |
9.5 |
|
42 |
53.0 |
4.2 |
130 |
141.0 |
4.2 |
330 |
351.0 |
8.1 |
800 |
828.0 |
9.5 |
|
45 |
56.0 |
4.2 |
140 |
151.0 |
4.2 |
340 |
361.0 |
8.1 |
1000 |
1028.0 |
9.5 |
Σημείωση: Οι απαιτούμενες προδιαγραφές δεν αναφέρονται εδώ. επικοινωνήστε με την εταιρεία μας. Προσφέρουμε προϊόντα με μέγιστη διάμετρο 2800mm.
Οδηγίες συνολικής εγκατάστασης και χρήσης
Ο Rui Chen γνωρίζει ότι η σωστή εγκατάσταση είναι η πρώτη προϋπόθεση για τη διασφάλιση της πλήρους απόδοσης των σφραγίδων, θα σας δώσουμε επίσης ολοκληρωμένη καθοδήγηση σχετικά με τη χρήση κάθε προϊόντος, ειδικά περίπλοκων ή μη τυποποιημένων προσαρμοσμένων εξαρτημάτων, θα υπάρχει λεπτομερής γραφικός οδηγός εγκατάστασης.
Αυτοί οι οδηγοί συνοδεύονται από διαγράμματα βήμα προς βήμα υψηλής ευκρίνειας και οδηγίες κειμένου που δείχνουν ξεκάθαρα τα σημεία επιθεώρησης πριν από την εγκατάσταση, τα σωστά βήματα εγκατάστασης, τα απαιτούμενα εργαλεία και τις λανθασμένες λειτουργίες που πρέπει να αποφευχθούν, σαν να ήταν οι μηχανικοί μας στο εργοτάξιο. Επιπλέον, για σύνθετες συναρμολογήσεις ή συστήματα, δημιουργούμε επαγγελματικά εκπαιδευτικά βίντεο που επιτρέπουν στους χειριστές σας να κατακτήσουν διαισθητικά και γρήγορα τις τεχνικές εγκατάστασης και τις προφυλάξεις μέσω δυναμικών επιδείξεων, μειώνοντας σημαντικά τον κίνδυνο πρόωρης αστοχίας λόγω ακατάλληλης εγκατάστασης.
