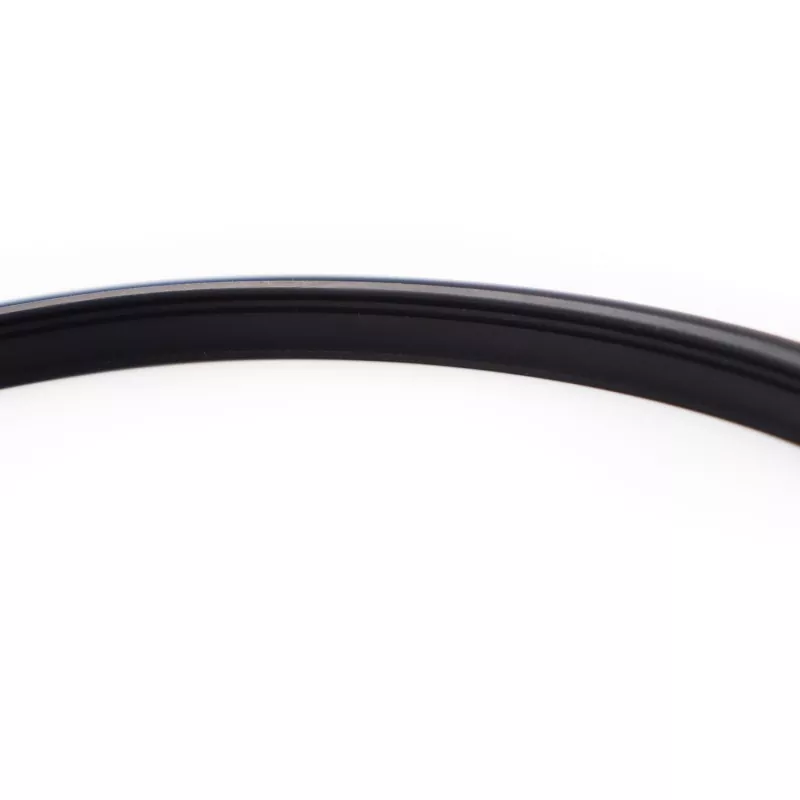

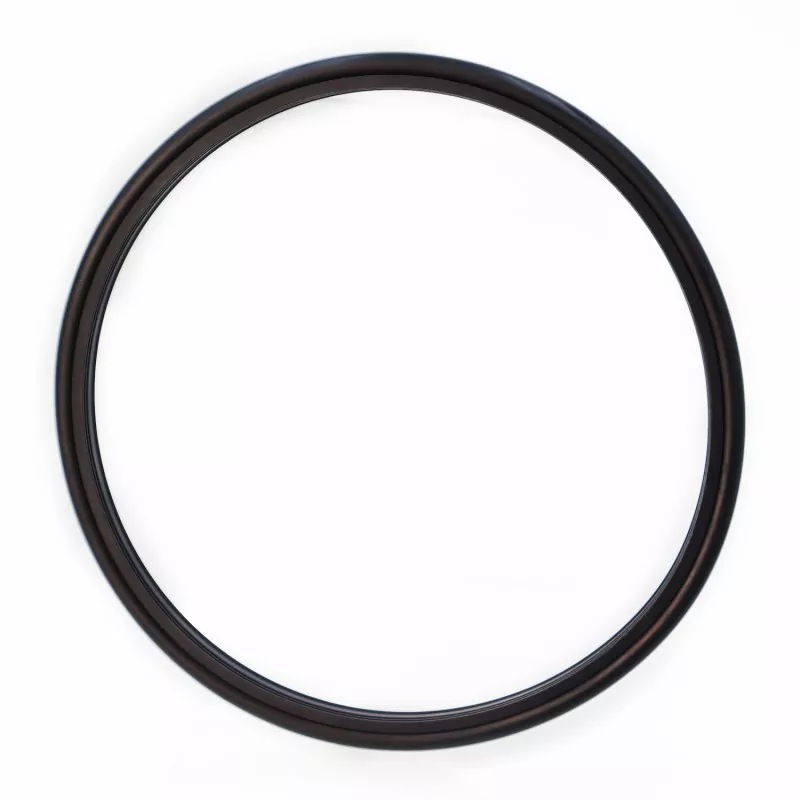

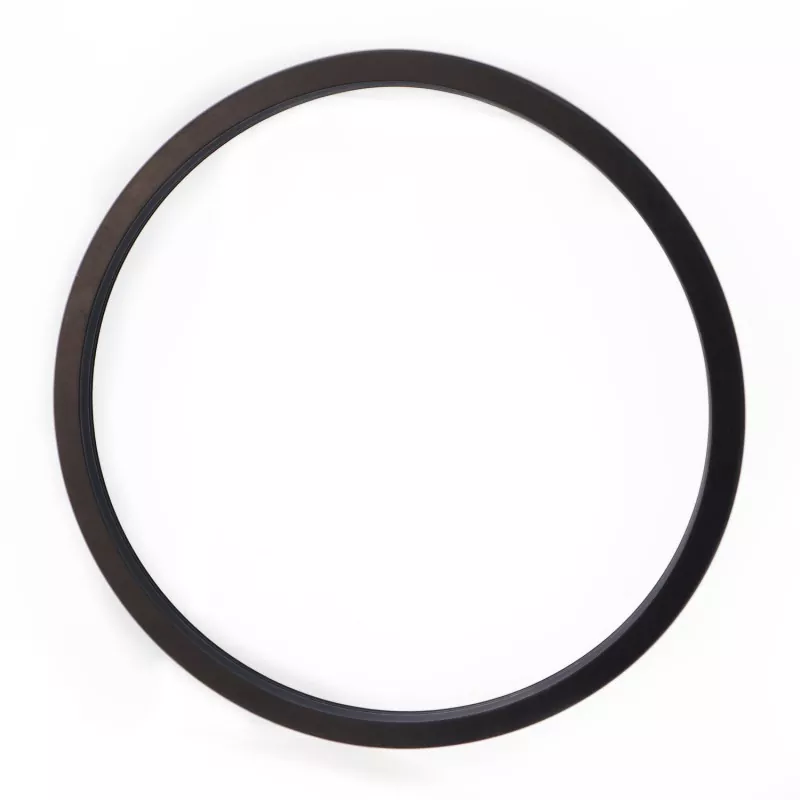

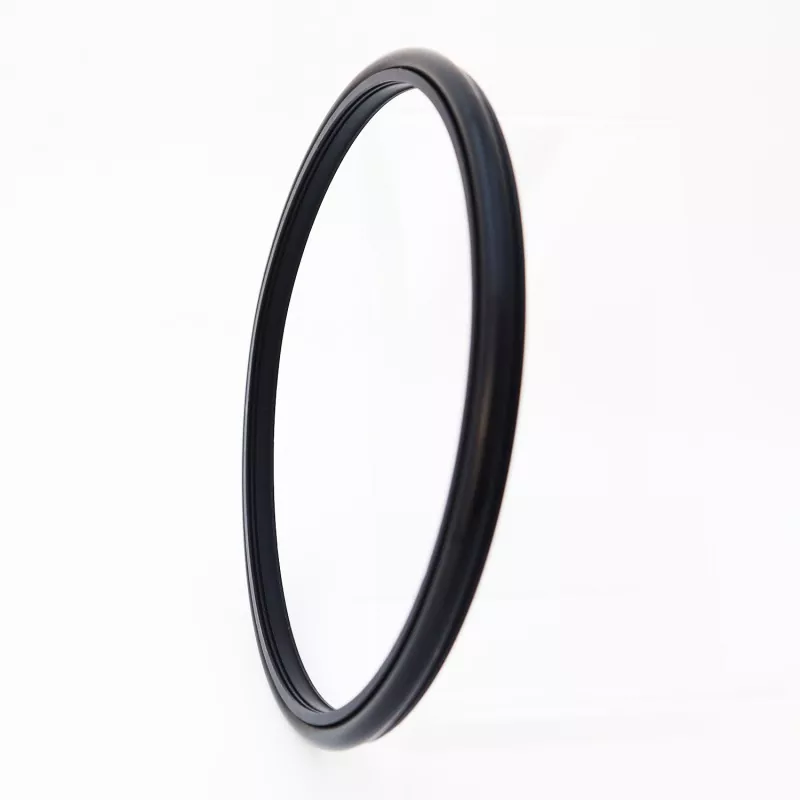

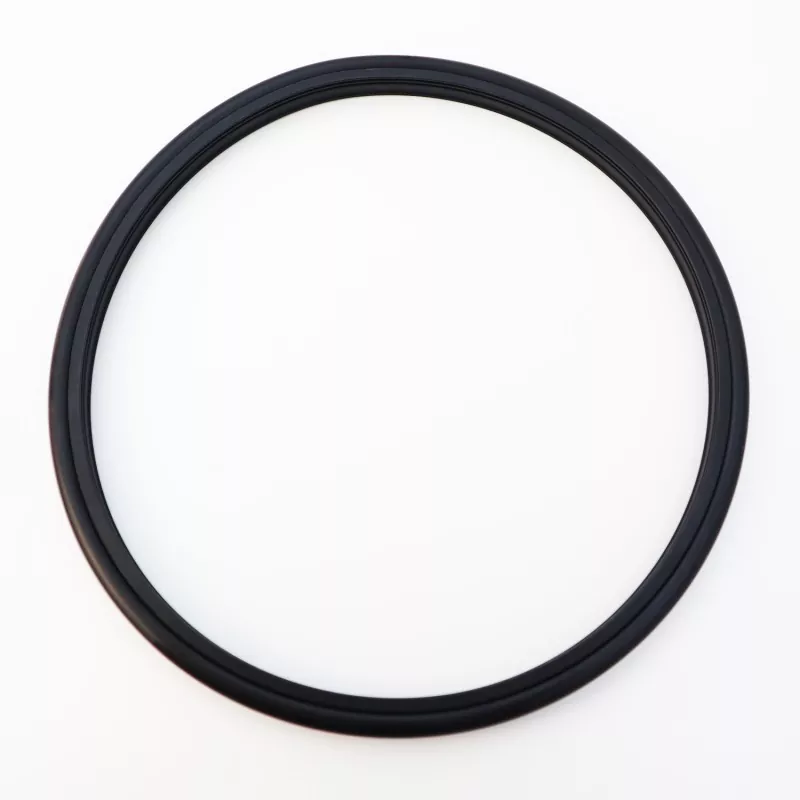

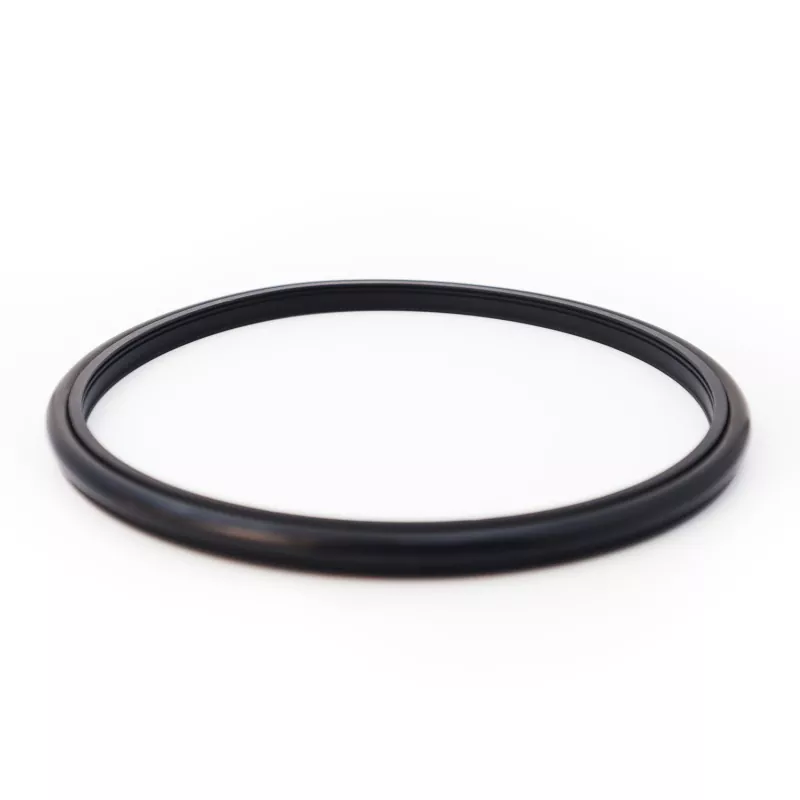

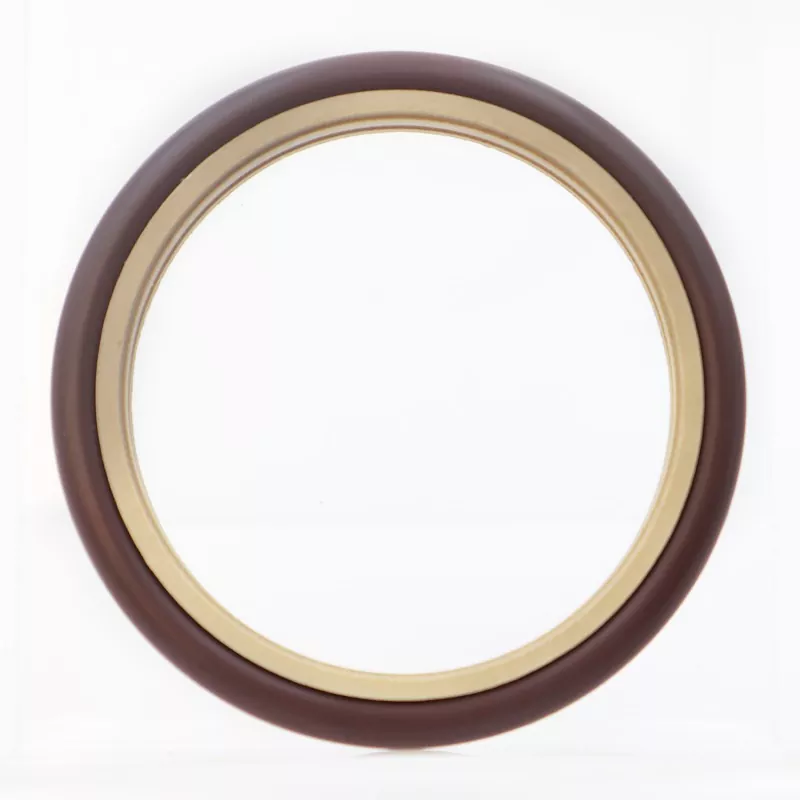

Το RC2061 Reinforced Toothed Combination Seal (σχεδιασμένο για σφράγιση τσιμεντοπολτού) αποτελείται από έναν ειδικά σχεδιασμένο οδοντωτό στεγανοποιητικό δακτύλιο κατασκευασμένο από πλαστικό μηχανικής υψηλής απόδοσης και έναν ελαστικό δακτύλιο O. Είναι κατάλληλο για μονόδρομη στεγανοποίηση σε υδραυλικές παλινδρομικές και περιστροφικές εφαρμογές. Το βελτιστοποιημένο πάχος του χείλους του αντιστέκεται στη διάβρωση από πολτό τσιμέντου και ακαθαρσίες λάσπης, εξασφαλίζοντας αξιόπιστη σφράγιση και χαμηλή τριβή ενώ απαιτεί ελάχιστο χώρο εγκατάστασης. Ο σχεδιασμός διευκολύνει την εύκολη συναρμολόγηση και συντήρηση και μειώνει αποτελεσματικά την ταχεία υποβάθμιση της σφράγισης που προκαλείται από σωματίδια στο μέσο.
Χρησιμοποιείται κυρίως σε εφαρμογές όπως αντλίες εμβόλου, αντλίες λάσπης, εργαλεία διάτρησης με κοχλία, εξέδρες γεώτρησης, εξοπλισμός εξερεύνησης πετρελαίου και εγκαταστάσεις ανάμειξης σκυροδέματος. Τα βασικά χαρακτηριστικά περιλαμβάνουν μεγάλη διάρκεια ζωής, χαμηλή τριβή, εξαιρετική απόδοση στεγανοποίησης, συμπαγές αποτύπωμα και ευκολία εγκατάστασης και συντήρησης.
Όταν χρησιμοποιείται για τη σφράγιση μέσων που μοιάζουν με λάσπη, συνιστάται η έγχυση λιπαντικού γράσου ανάμεσα στα δύο (ή περισσότερα) στοιχεία στεγανοποίησης.
Οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα.
|
Πίεση (MPa) |
Θερμοκρασία (°C) |
Ταχύτητα (m/s) |
Μέσον |
|
|
Η παλινδρομική κίνηση |
Περιστροφική κίνηση |
|||
|
≤100 |
-35 έως +100 (με NBR O-ring) |
≤6 |
≤2 |
Νερό, λάσπη, αργό πετρέλαιο, υδραυλικό λάδι, γαλάκτωμα |
|
-20 έως +200 (με O-ring FKM) |
||||
1. Τα συμβατά υλικά O-ring περιλαμβάνουν: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM) κ.λπ.
2. Υλικό στεγανοποιητικού δακτυλίου: Τυποποιημένο υλικό PTFE4. άλλα διαθέσιμα υλικά περιλαμβάνουν PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 κ.λπ.
Μοντέλο παραγγελίας: RC2061-80*91.7*7.6-PTFE4-R01 (Μοντέλο - Διάμετρος άξονα * Διάμετρος αυλακιού * Πλάτος αυλάκωσης - Κωδικός υλικού)
Διατίθεται σε οποιοδήποτε μέγεθος εντός του καθορισμένου εύρους.
|

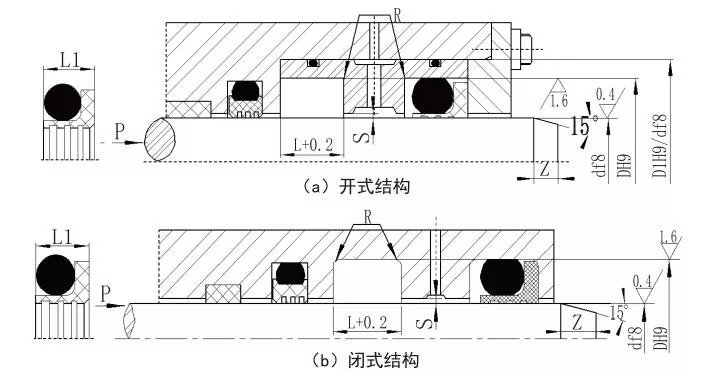

Εύρος διαμέτρου άξονα Τυποποιημένος τύπος d f8 RC2061 |
Εύρος διαμέτρου άξονα Βαρέως τύπου d f8 RC2061-Z |
Διάμετρος αυλάκωσης Δ Η9 |
Πλάτος αυλάκωσης L+0,2 |
Πλάτος σφραγίδας L1 |
Γωνιακή ακτίνα Rmax |
Ακτινική απόσταση Smax |
Λοξότμηση Zmin |
Διάμετρος διατομής δακτυλίου Ο |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Σημείωση: 1. Για διαμέτρους άξονα ≤30 mm, συνιστάται σχέδιο ανοιχτής αυλάκωσης.
2. Για εφαρμογές περιστροφικής στεγανοποίησης, συνιστάται σκληρότητα επιφάνειας άξονα HRC ≥58.
3. Για πιέσεις άνω των 30 MPa, συνιστάται προσαρμογή H8/f8 για το διάκενο εξώθησης.
